SYSTEME D ENCEINTES ACOUSTIMASS 15 I - Système de haut-parleurs BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d’enceintes Home Cinéma 5.1
Marque	BOSE
Modèle	Acoustimass 15 I
Dimensions enceinte cube (H x L x P)	15,7 x 7,8 x 10,2 cm
Poids enceinte cube	1,1 kg
Dimensions module amplifié (H x L x P)	35,5 x 19,0 x 59,0 cm
Poids module amplifié	15 kg
Poids total emballé	24 kg
Alimentation secteur	120 V ~ 50/60 Hz (USA/Canada) ou 220-240 V ~ 50/60 Hz (Europe/Australie)
Consommation électrique	260 W
Technologie	Direct Reflecting, Virtuellement Invisible, Acoustimass avec traitement intégré du signal
Transducteurs cubes	2 Twiddler™ de 6 cm par enceinte
Transducteurs module	2 woofers de 14 cm
Blindage magnétique	Oui (enceintes cubes)
Circuit de protection automatique	Oui
Compatibilité amplificateur	10 à 200 W par canal, 4-8 ohms
Finition enceintes	Noir ou blanc arctique
Finition module	Texture anti-rayure noir ou blanc arctique
Garantie système	5 ans limitée transférable
Garantie électronique	1 an limitée
Accessoires inclus	5 enceintes cubes, module amplifié, câbles de raccordement, cordon d’alimentation, pieds caoutchouc
Entretien	Nettoyage avec un chiffon doux et sec, ne pas utiliser de détergent ni de solvant. Aspirateur sur les grilles avec précaution.
Précautions de sécurité	Ne pas exposer à la pluie ou à l’humidité. Débrancher avant toute manipulation. Manipuler le module (15 kg) avec précaution.

FOIRE AUX QUESTIONS - SYSTEME D ENCEINTES ACOUSTIMASS 15 I BOSE

Comment brancher les enceintes cubes au module Acoustimass ?

Chaque enceinte cube se raccorde au module Acoustimass via un câble à deux conducteurs fourni. Pressez le poussoir de la borne de raccordement à l’arrière du cube, insérez le conducteur repéré dans la borne rouge et l’autre dans la borne noire, puis relâchez. Les câbles sont marqués (C, R, L) pour les canaux central, avant droit et avant gauche. Les câbles surround (15 m) ont deux paires de conducteurs pour les enceintes surround droite et gauche.

Où placer le module Acoustimass pour des basses optimales ?

Le module peut être placé verticalement ou horizontalement, de préférence dans l’extrémité de la pièce où se trouve le téléviseur. Pour des basses optimales, orientez l’évent vers un mur à une distance de 5 à 8 cm d’un angle. Évitez de obstruer l’évent. Laissez un espace de 5 cm autour du module. Éloignez-le d’au moins 0,6 m du téléviseur pour éviter toute interférence magnétique.

Comment régler le niveau LFE et le contrôle de grave ?

Le contrôle LFE ajuste le niveau des effets de basses fréquences des films. Tournez-le pour augmenter ou diminuer la présence des graves. Le contrôle de grave permet de personnaliser le son selon la pièce : tournez à droite pour plus de graves, à gauche pour un son plus brillant. Ces réglages se trouvent sur le module Acoustimass amplifié.

Que faire si le système ne fonctionne pas ?

Vérifiez que l’amplificateur et le module Acoustimass sont branchés et en position ON. Assurez-vous que la source audio (DVD, TV, etc.) est correctement sélectionnée sur l’amplificateur. Vérifiez tous les raccordements des enceintes et du module. Si le problème persiste, consultez le tableau de dépannage dans la notice ou contactez le service clientèle Bose.

Comment connecter le système à un amplificateur Home Cinéma ?

Utilisez le câble de 15 m à 5 paires de conducteurs et une prise RCA. Raccordez chaque conducteur repéré (+) à la sortie positive correspondante de l’amplificateur, et les conducteurs non repérés (-) aux sorties négatives. La prise RCA se connecte à la sortie LFE/SUBWOOFER de l’amplificateur si elle existe. Respectez les polarités. Consultez le tableau de raccordement dans la notice.

Quels sont les réglages recommandés pour un amplificateur Dolby Digital ?

Pour un amplificateur Dolby Digital, réglez les enceintes avant, centrale et surround sur Large. Mettez le subwoofer et le LFE sur ON. Réglez le filtre passe-bas sur la valeur la plus basse possible, généralement 80 Hz. Le système Acoustimass 15 intègre un traitement du signal qui optimise les basses pour tous les canaux.

Comment nettoyer les enceintes sans les endommager ?

Utilisez un chiffon doux et sec pour nettoyer les surfaces. N’utilisez jamais de détergent, de solvant, d’alcool, d’ammoniaque ou de produit abrasif. Pour les grilles, un aspirateur à faible puissance peut être utilisé avec précaution, car les transducteurs sont situés immédiatement derrière.

Puis-je placer les enceintes cubes près du téléviseur ?

Oui, toutes les enceintes cubes sont blindées magnétiquement pour éviter toute interférence avec l’image du téléviseur. Placez le cube central au-dessus ou en dessous de l’écran, et les cubes avant droite et gauche à une distance de 2 à 5 m de part et d’autre.

Que faire en cas de distorsion sonore ?

Réduisez le volume de la source ou de l’amplificateur. Vérifiez que les câbles des enceintes ne sont pas endommagés. Assurez-vous que les connexions sont bien en phase (+ dans +, - dans -). Si la distorsion persiste, le circuit de protection automatique peut s’activer à très fort volume ; diminuez le niveau d’écoute.

Quelle est la garantie du système Acoustimass 15 ?

Le système Bose Acoustimass 15 est couvert par une garantie limitée de 5 ans transférable. L’amplificateur et l’électronique intégrés sont couverts par une garantie limitée de 1 an. Remplissez et renvoyez la carte de garantie fournie pour activer la couverture.

MODE D'EMPLOI SYSTEME D ENCEINTES ACOUSTIMASS 15 I BOSE

Notice d'utilisation

Remerciements

Nous vous remercions d'avoir choisi le système d'enceintes Home Cinéma Bose Acoustimass 15. Avec ces enceintes Virtually Invisible, allez pouvoir éprouver tout le réalisme du son surround sans aucun équipement encombrant. Notre système est doté des dernières caractéristiques offertes par les enceintes cubes Acoustimass de dernière génération, issues des recherches permanentes du centre de Recherche & Développement de Bose. Ces enceintes cubes délivrent un son plus réaliste et des performances encore meilleures tout en étant plus petites que les modèles précédents.

Votre nouveau système est totalement compatible avec tout amplificateur Home Cinéma actuel ainsi qu'avec tous les types de programmes. Un traitement du signal et une amplification des basses particuliers à Bose assurent une reproduction haute-fidélité de tous les canaux issus de votre amplificateur Home Cinéma quel qu'il soit.

Informations importantes

AVERTISSEMENT : Afin de réduire les risques d'incendie ou de choc électrique, ne pas exposer le module amplifié Acoustimass à la pluie ou à l'humidité.

ATTENTION : Afin de prévenir les risques de chic électrique, veillez à enficher complètement la prise du cordon d'alimentation dans la prise secteur.

Ces pictogrammes d'alerte sont peut-être placés sur le module Acoustimass :

Le pictogramme représentant un éclair avec une flèche dans un triangle équilatéral informe l'utilisateur de la présence d'une tension électrique dangereuse à l'intérieur du coffret, suffisante pour engendrer un risque d'électrocution.

Un point d'exclamation dans un triangle équilateral placé sur le système alerte l'utilisateur de la présence d'un point important faisant l'objet d'un commentaire spécial dans ce manuel.

Informations de sécurité supplémentaires

Lisez les informations supplémentaires présentes sur la page "Informations de sécurité importantes" incluse dans ce manuel.

Merci de prendre quelques instants pour la lecture de ce manuel. Vous y trouvez des informations essentielles pour l'installation et l'utilisation de votre système. Vous pourrez ainsi en tirer encore plus de plaisir et profiter de l'intégralité de ses performances. Ranger soigneusement votre manuel de façon à pouvoir le consulter ultérieurement.

Où trouver...

Remerciements 2 Informations importantes 2

Sommaire

Où trouver 3 Mémo personnel 3

Installation

Avant de commencer 4 Ouverture de l'emballage 4

Placement idéal des enceintes pour un son Home Cinéma réaliste 5

Enceinte cube centrale 5 Enceintes cubes avant droite et gauche 6 Enceintes cubes surround 6 Module Acoustimass amplifié 6

Raccordement des enceintes 7

Raccordement du module Acoustimass amplifié aux enceintes cubes centre et avant 7 Raccordement du module Acoustimass amplifié aux enceintes cubes surround 8 Raccordement du module Acoustimass amplifié à l'amplificateur 8

Vérification des branchements 9 Branchement secteur du module Acoustimass 9

Utilisation de votre système Acoustimass-15

Pour un Home Cinéma réaliste 10 Contrôle de niveau LFE 10 Contrôle de grave 10 Réglage de votre amplificateur Dolby Pro-Logic 10 Réglage de votre amplificateur Dolby numérique 10 Présence du signal Dolby numérique 11

Maintenance de votre système Acoustimass-15

Anomalies de fonctionnement 12 Service après vente 12 Nettoyage des enceintes 12

Informations produit

Spécifications 13 Garantie 13 Accessoires 13

Bose Corporation....................................

Mémopersonnel

Les nombres de série sont situés sur le panneau de raccordement du module.

Acoustimass amplifié.

Nombre de série :

Revendeur :

Téléphone revendeur : Date d'achat :

Nous vous suggérons de ranger votre facture et votre bon de garantie au même endroit que ce manuel.

Avant de commencer

La technologie des enceintes Bose® Virtually Invisible® vous permet de profiter d'un son Home Cinéma réaliste à partir de tous les derniers films encodés surround, des CDs ou des programmes TV sans que votre salon soit encombré d'enceintes. Chacune des cinq enceintes cubes, utilisée avec le module Acoustimass® amplifié, produit la totalité du spectre du son issu des programmes multicanaux numériques. Un traitement du signal intégré assure des basses pleines pour tous les canaux, à tous niveaux d'écoute, quel que soit votre amplificateur Home Cinéma.

Votre magnétoscope stéréo, téléviseur stéréo ou lecteur DVD délivre un programme sonore surround encodé à votre amplificateur Home Cinéma. Celui-ci effectue le décodage des informations et en fait la répartition pour le module Acoustimass amplifié. Le module délivre les basses pour tous les canaux et envoie les sons appropriés à chaque enceinte cube. Le mixage sonore varie selon le type de programme : les dialogues sont généralement envoyés sur le canal central et la scène sonore correspondant à l'image répartie sur les enceintes avant droite et gauche. Vous avez la sensation d'être au cœur de l'action grâce aux effets spéciaux envoyés aux enceintes surround (arrière). Durant une performance sonore surround, vous pouvez entendre le son venir d'une, de plusieurs ou de toutes les enceintes.

Lorsque vous choisissez un programme surround, assurez-vous de la présence des mentions Surround, Dolby Surround ou du double symbole DOLBY SURROUND * autre format numérique, ou de l'indication "surround" avant la diffusion d'un programme TV. Notre système est totalement compatible avec les amplificateurs Home Cinéma les plus récents. Vous pouvez également profiter d'un large éventail de programmes stéréo non encodés surround sur votre système Acoustimass-15.

Ouverture de l'emballage

• Enlever toutes les agrafes et ouvrir largement le carton. Sortir l'emballage contenant les cinq enceintes cubes.
• Placer doucement le carton sur le côté et le retourner en le maintenant ouvert.
• Lever lentement le carton pour libérer le module Acoustimass amplifié.
• Ne pas détacher les câbles amovibles reliés au module Acoustimass amplifié.
• Si les enceintes ou le module vous semblent endommagés, ne pas les utiliser. Les replacer dans le carton d'origine et contactez immédiatement votre revendeur Bose.

Note: Le moment est venu de noter le numéro de série de votre système en page 2 de ce manuel et d'y ranger votre carte de garantie. Conservez l'emballage pour un éventuel transport ultérieur de votre système. AVERTISSEMENT: Le module Acoustimass amplifié pèse 15 kg. Manipulez-le avec précaution pour ne pas vous blesser. AVERTISSEMENT : Afin d'éviter tout risque d'asphyxie, les sacs plastique doivent être placés hors de portée des enfants.

Figure 1

Contenu du carton :

• 4 grands, 4 petits pieds en caoutchouc
• Manuel d'utilisation
• Guide d'installation rapide Cordon d'alimentation du module

Etats-Unis

Europe

R.-U./Singapour

Australie

• Dolby, Dolby Digital, Dolby Pro-Logic, le symbole double D sont des marques déposées de Dolby Laboratories Licensing Corporation.

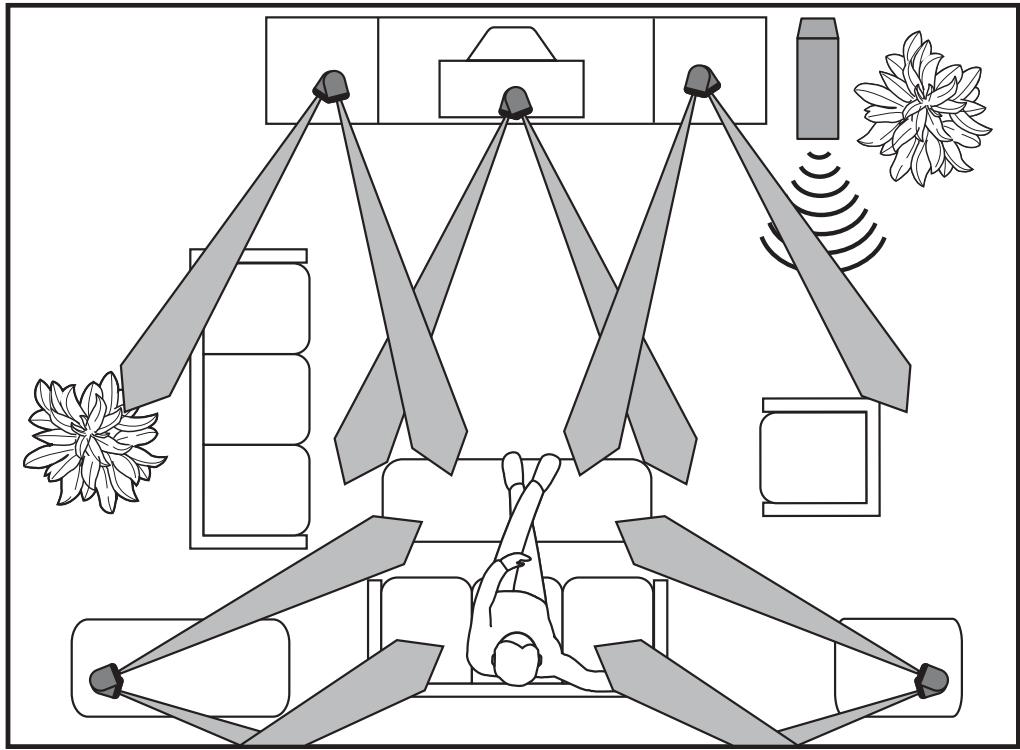

Placement idéal des enceintes pour un son home cinéma réaliste

Nous vous suggérons de respecter le principe de placement fourni ci-dessous en Figure 2. Vous pouvez adapter le placement des enceintes en fonction des particularités acoustiques de votre pièce.

Note: Les cubes sont tous identiques et peuvent être utilisés pour n'importe quel canal. Tous les cubes sont blindés magnétiquement de façon à prévenir toute interférence avec l'image du téléviseur. L'orientation des cubes permet de créer une ambiance sonore personnalisée. Note : Des supports muraux et des pieds de sol optionnels peuvent être utilisés pour faciliter l'installation. Voir le chapitre "Accessoires" en page 13. Nous vous prions de consulter les instructions de montage des supports muraux avant toute installation. Un montage convenable est le gage de performances optimales.

Figure 2 Disposition Home Cinéma type

Enceinte cube centrale

L'enceinte centrale assure la localisation de l'action et des dialogues dans l'écran. Le son semble sortir de l'image.

• Placez le cube central, au-dessus, en dessous ou directement sur le dessus du téléviseur. En cas de placement en dessous, le poids du téléviseur ne doit en aucun cas reposer sur l'enceinte.
• Placez le cube aussi proche que possible de la verticale du centre de l'image pour une reproduction précise des dialogues.

ATTENTION: Si vous placez le cube sur le dessus du téléviseur, utilisez les petits pieds caoutchouc fournis. Ils garantissent une parfaite stabilité sur des surfaces telles que marbre ou verre. Des pieds supplémentaires sont disponibles sur simple demande en appelant le service clientèle de Bose au numéro indiqué en dernière page de couverture de ce manuel. Demandez la référence de pièce détachée 178321-04.

Enceintes cubes avant droite et gauche

Les enceintes cubes avant droite et gauche créent une large scène sonore, cohérente et naturelle avec l'image sur l'écran, quelle que soit la place que vous occupez dans la pièce. Vous pouvez les placer à proximité de l'écran TV sans risque d'interférence sur l'image. Voir Figure 2.

• Placez les enceintes de chaque côté de votre téléviseur, à une distance comprise entre 2 m et 5 m.

Enceintes cubes surround

Les enceintes surround (arrière) ajoutent sons et effets spéciaux générant une impression d'espace autour de l'image, donnant la sensation au spectateur d'être au cœur de l'action. Les enceintes surround peuvent aussi parfois véhiculer des dialogues. Les enceintes surround doivent être positionnées de façon à générer des sons latéraux et pas seulement des informations venant directement de l'arrière. Voir Figure 2.

• Placez les enceintes à hauteur des oreilles ou plus haut, si possible.
• Positionnez les enceintes surround de manière à orienter le son vers l'avant et l'auditeur.

Module acoustimass® amplifié

La technologie Bose® Acoustimass utilise le fait qu'une source de basses pures est difficile à localiser. Le module Acoustimass peut donc être placé là où vous pouvez sur le côté et même dissimulé. Choisir un emplacement situé dans l'extrémité de la pièce où se trouve le téléviseur.

• Si vous dissimulez le module, derrière ou sous un meuble, veillez à ne pas obstruer l'objet. Laissez un espace de 5 cm entre l'objet et toute eventuelle surface.
• Si l'évent fait face à une paroi, les basses sont renforcées; si l'évent est à l'opposé d'une paroi, les basses sont réduites. Pour avoir des basses optimales, placer l'évent à une distance de l'angle de la pièce de l'ordre de 5 à 8 cm.

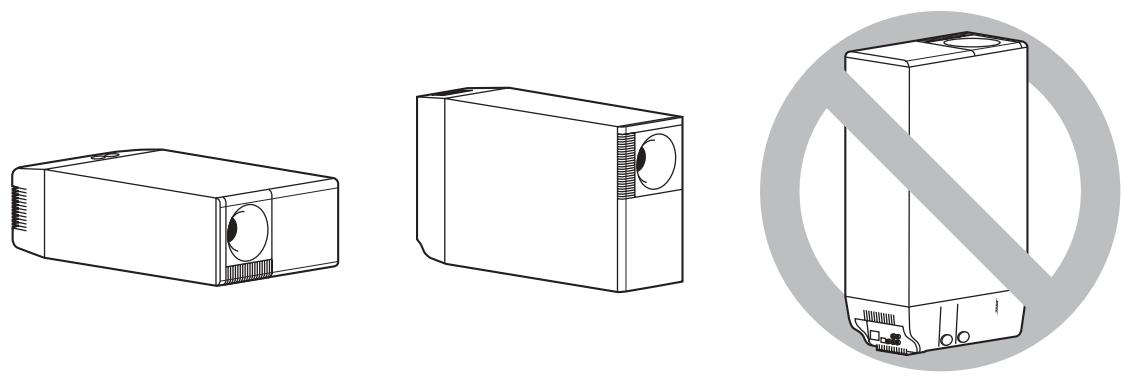

• Vous pouvez placer le module verticalement ou horizontalement (Figure 3).
• Après avoir choisi l'emplacement du module, mettre en place les pieds en caoutchouc les plus larges pour améliorer la stabilité.

ATTENTION : Afin de prévenir toute interférence avec l'image du téléviseur, placer le module à au moins 0,6 m de l'écran.

Figure 3

Positions du module Acoustimass amplifié

Raccordement des enceintes

Les enceintes cubes doivent être raccordées au module. Le module doit être raccordé à votre ampli Home Cinéma. Les câbles fournis permettent de le faire aisément. Les câbles peuvent être séparés si besoin pour faciliter la connexion des enceintes. Voir Figure 4.

Séparation des câbles

Figure 4 Raccordement du câble à l'arrière d'une enceinte cube

ATTENTION: Avant d'effectuer tout raccordement, éteindre votre amplificateur et le débrancher du secteur. ATTENTION: Ne jamais raccorder directement les cubes à un amplificateur. Les cubes doivent toujours être raccordés au module Acoustimass et celui-ci raccordé à l'ampli. ATTENTION: Ne jamais utiliser de câbles déteriorés ou dénudés, des risques de choc électrique ou de dommages à votre système pouvant en résulter. Les câbles fournis ne sont pas prévus pour être inclus dans les murs. Pour ce type d'installation, consultez un spécialiste qualifié.

Raccordement du module acoustimass amplifié aux enceintes cubes centre et avant

Trois câbles à 2 conducteurs de 6 m permettent de raccorder le module Acoustimass amplifié aux enceintes cubes centre, avant droite et avant gauche. Chaque câble se raccorde sur le module grâce à un unique connecteur.

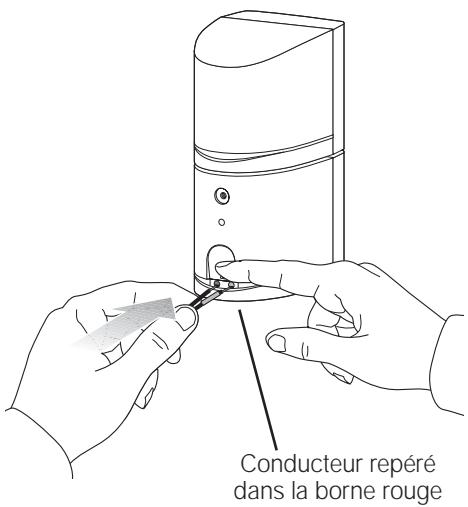

1. Raccordez le cable marqué C à l'enceinte cube centrale. Pressez le poussoir de la borne de raccordement située à l'arrière du cube et introduisez le conducteur repéré dans la borne rouge et l'autre conducteur dans la borne noire. Voir Figure 5. Relâchez le poussoir pour verrouiller la liaison.
2. Raccordez le cable marqué R au cube avant droit (à droite du téléviseur quand vous êtes face à lui).
3. Raccordez le cable marqué L au cube avant gauche.

Figure 5

Raccordement du module acoustimass® amplifié aux enceintes cubes surround

Le cable de 15 m avec deux doubles conducteurs permet de raccorder le module Acoustimass amplifié aux cubes surround droit et gauche. Chaque paire de conducteurs est dotée d'un connecteur pour son branchement sur le module.

1. Le câble marqué R raccorde le module à l'enceinte surround droite (située à votre droite quand vous faites face au téléviseur). Procédez de la même façon qu'indiqué en Figure 5 : pressez le poussoir de la borne de raccordement située à l'arrière du cube et introduisez le conducteur repéré dans la borne rouge et l'autre conducteur dans la borne noire.
2. Raccordez le câble marqué L à l'enceinte surround gauche.
3. Insérez fermement les connecteurs dans les prises jacks correspondantes du module Acoustimass.

Raccordement du module acoustimass amplifié à l'amplificateur

Le câble de 15 m comptant 5 paires de conducteurs et un conducteur doté d'une prise RCA permet de raccorder le module aux sorties de l'amplificateur conformément au tableau ci-dessous.

Note : La prise RCA est dotée d'un capuchon protecteur. Enlever ce capuchon pour la connecter à la sortie LFE/SUBWOOFER. Si votre amplificateur est dépourvu de sortie LFE/SUBWOOFER, laisser le capuchon en place. Dans ce cas, ce conducteur ne doit pas être utilisé.

• Repérez les polarités sur l'amplificateur. Effectuez les raccordements en respectant la phase du signal : + dans le + ; - dans le -.

a. Raccordez chaque conducteur repéré (+) à chaque sortie + correspondante de l'amplificateur. b. Raccordez chaque conducteur non repéré (-) à chaque sortie – correspondante de l'amplificateur.

Raccordez la prise RCA au connecteur de sortie LFE/SUBWOOFER de l'amplificateur. Assurez-vous que tous les conducteurs soient fermement insérés dans les connecteurs de l'amplificateur.

CABLE	CONNEXION A L'AMPLIFICATEUR
CENTER	CENTER (MAIN, A)
RIGHT	RIGHT FRONT (MAIN, A)
LEFT	LEFT FRONT (MAIN, A)
RIGHT SURROUND	RIGHT SURROUND (REAR)
LEFT SURROUND	LEFT SURROUND (REAR)
LFE RCA PLUG	LFE/SUBWOOFER OUT

ATTENTION: Ne pas raccorder directement le module Acoustimass amplifié à un téléviseur non pourvu des circuits de décodage et d'amplification adéquats.

ATTENTION : Veillez à ce qu'aucun conducteur ne soit effiloché, risquant de provoquer un contact entre conducteur, et pouvant ainsi endommager votre amplificateur.

Vérification des branchements

Vérifiez tous les raccordements effectués sur les enceintes, le module Acoustimass et l'amplificateur (Figure 6). Assurez-vous que chaque enceinte est raccordée convenablement en fonction de sa position dans la pièce. Vérifiez que tous les conducteurs sont bien en phase (+ dans + et - dans -). Un câblage incorrect peut entraîner une perte totale de signal en sortie de module. Résolvez les éventuels problèmes de câblage avant de brancher votre amplificateur sur le secteur et de le mettre en marche.

Schéma de câblage

Figure 6 Mettre le module Acoustimass sur on

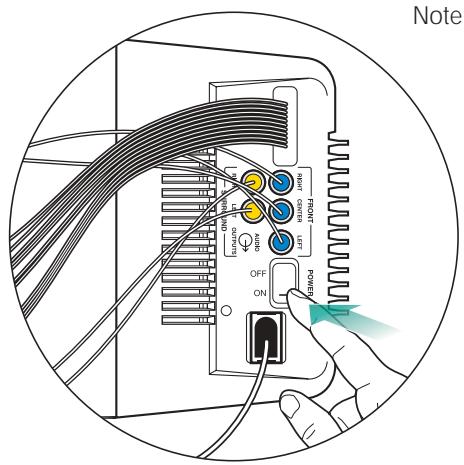

Branchement secteur du module acoustimass

Lorsque vous avez vérifié tous les raccordements, branchez le cordon d'alimentation du module Acoustimass amplifié. Vous pouvez maintenant mettre le commutateur de marche sur on (Figure 7). Il n'est pas utile de mettre ce commutateur sur off après chaque utilisation. Le système se met automatiquement sur on ou off en fonction de la présence ou de l'absence de signal venant de l'amplificateur. Pour arrêter le système il suffit donc d'éteindre l'amplificateur.

Figure 7 Note : Le conducteur neutre n'est pas coupé lorsque l'interrupteur secteur est en position arrêt.

Contrôle du niveau LFE

Le contrôle LFE de votre module Acoustimass amplifié augmente ou diminue le niveau relatif des effets de basses fréquences des pistes sonores des films. Utilisez-le pour ajuster la présence de cessons très graves. La plupart du temps ce réglage n'est pas nécessaire, le calibrage effectué en usine correspondant à la majorité des situations d'écoute.

Contrôle de grave

Le contrôle de grave de votre module Acoustimass amplifié peut vous être utile pour personnaliser votre installation en fonction de votre pièce d'écoute. Tournez le réglage vers la droite pour augmenter le niveau de grave au cas où le son vous paraît dans l'ensemble trop aigu. Tournez le réglage vers la gauche pour rendre au contraire l'écoute plus brillante. Vous pouvez de même peaufiner l'écoute en fonction de votre pièce en jouant sur le contrôle de niveau LFE.

Réglage de votre amplificateur dolby pro-logic

Pour les applications vidéo, il est conseillé de mettre le mode de son surround center sur WIDE (Figure 8). La façon de procéder varie selon les appareils. Consultez la notice de votre amplificateur pour tester et ajuster la balance entre chaque enceinte.

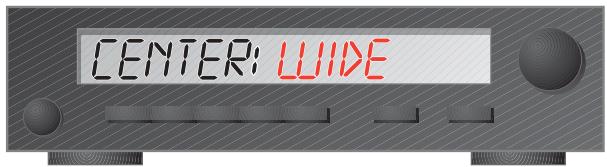

Un amplificateur Dolby ProLogic avec le mode center sur WIDE

Figure 8

Réglage de votre amplificateur dolby numérique

Votre système Acoustimass 15 est totalement compatible avec la sortie d'un amplificateur Dolby numérique. Le traitement du signal intégré assure des basses profondes pour tous les canaux, quel que soit le réglage de l'amplificateur. Cependant, le tableau ci-dessous vous indique les réglages conseillés. Les enceintes cubes sont de type large bande, encore appelé LARGE dans le menu visualisé sur l'afficheur numérique de l'ampli. Mettre le subwoofer et le LFE (effets de basses fréquences) sur ON. Régler le filtre sur la valeur la plus BASSE possible, généralement 80Hz.

Enceinte

Avant droite et gauche

Centre

Surround droite et gauche

Subwoofer

LFE (effets basses fréquences)

Réglage de l'amplificateur

Large

Large

Large

ON (au réglage maximum)

Note: Le système Acoustimass 15 intègre un circuit de protection automatique le préservant de tout dommage électrique ou surcharge. Ce circuit entre en action à très fort volume en réduisant le niveau des sorties. La réduction subjective de niveau d'entrée reste insignifiante. L'entrée en action de ce circuit est normale et indique que la puissance délivrée dépasse le niveau garantissant la sécurité du système. Il n'est pas recommendé de maintenir longtemps le niveau d'écoute à ce volume.

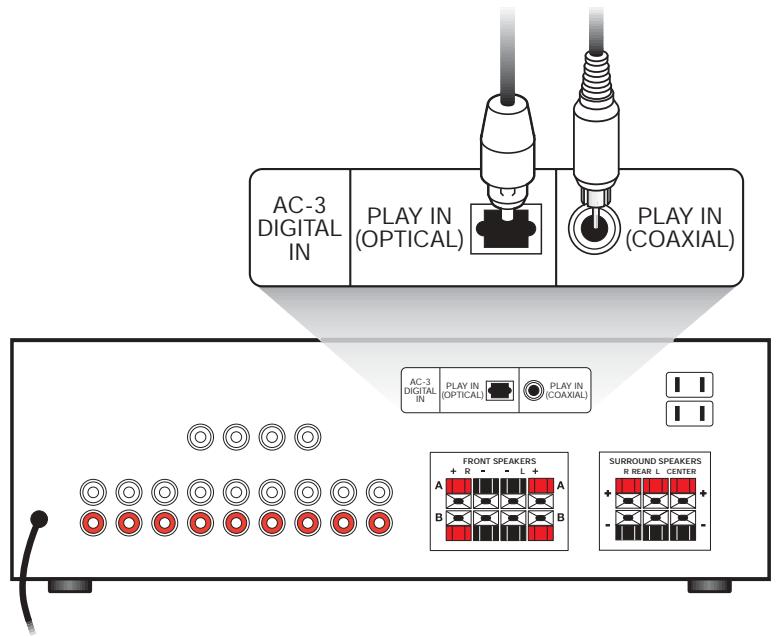

Présence du signal dolby numérique

De façon à être certain que le signal Dolby numérique ou autre signal issu de votre DVD arrive à votre amplificateur, raccordez la sortie audio numérique à l'entrée audio numérique de votre amplificateur. Vous pouvez utiliser un câble coaxial doté de connecteurs RCA à chaque extrémité ou un câble fibre optique, doté de prises spécifiques. Voir Figure 9. Assurez-vous que les prises de votre amplificateur soient bien de type numérique. Elles doivent être présentes en plus des entrées analogiques traditionnelles Dolby Pro-Logic. De nombreux lecteurs DVD ont un commutateur à l'arrière que vous devez placer en position digital. Si vous ne trouvez pas un tel commutateur, sélectionnez dans le menu la fonction audio digital.

Vous devez également vous assurer que sur votre amplificateur ou votre télécommande, la position Dolby Digital est sélectionnée. Par exemple, quand vous jouez un film sur un DVD, vous devez sélectionner une sortie vidéo, dans ce cas DVD, et une sortie audio, Dolby Digital. Vous pouvez effectuer les sélections du signal numérique en face avant ou à l'aide du menu utilisateur de votre appareil. Consulter libre notice pour tout détail de procédure complémentaire.

Utilisez un câble optique ou coaxial pour son numérique et les connexions prévues pour le son Dolby Digital.

Figure 9

Identification des problèmes

Si vous avez un problème avec votre système Acoustimass 15, éteignez votre source audio et recherchez la solution dans le tableau ci-dessous. Si le problème persiste, prenez contact avec votre revendeur Bose'. Vous pouvez aussi contacter directement Bose en consultant les indications portées en dernière de couverture de ce manuel.

Problème	Solution
Le système ne fonctionne pas du tout	• Assurez-vous que l'amplificateur et le module Acoustimass amplifié sont bien raccordés au secteur et en position ON. • Assurez-vous que la source est sélectionnée sur l'amplificateur (vidéo, CD, DVD, tuner, etc.).
Pas de son	• Vérifiez les raccordements enceintes. • Mettre le module sur ON. • Pour le son numérique, assurez-vous que les entrées sorties numériques entre lecteur DVD et amplificateurs sont correctes et faites par cable coaxial ou optique. • Assurez-vous que la sélection de source est correcte. Par exemple : pour un son numérique, selectionner DVD audio sur votre amplificateur et votre DVD. • Déconnectez tout casque audio. • Augmentez le volume.
Pas de son sur les enceintes	• Assurez-vous que le module Acoustimass est raccordé au secteur et en position ON.
Le son est distordu	• Assurez-vous que les liaisons enceintes ne sont pas endommagées. • Réduisez le volume de l'eventuelle source extérieure reliée à l'amplificateur.
Pas de basses	• Assurez-vous que les raccordements sur l'amplificateur sont corrects (+ dans + ; - dans -).
Pas assez ou trop de basses	• Approchez le module Acoustimass du mur ou d'un angle de la piece augmente le niveau de grave. Eloignez le module Acoustimass du mur ou d'un angle de la piece diminue le niveau de grave. • Ajustez le contrôle LFE.
Pas de son surround	• Assurez-vous que votre amplificateur recoit bien un signal issu d'un magnétoscope HiFi, d'une TV stéreo, d'un laser disc, d'un lecteur DVD ou autre source de programme surround. Si vous utilisez le mode Dolby Pro-Logic, vérifier que vous étés bien en mode son surround sur ON. Si vous utilisez un programme numérique, vérifiez que les réglages soient corrects sur l'amplificateur. Assurez-vous que la source de programme (DVD, laser disc, programme TV, etc.) est codée Dolby Digital.

Service après vente

Pour résoudre tout autre problème, contactez le service clientèle Bose. Vous trouvez en dernière de couverture les nombres de téléphones utiles à cette démarche.

Nettoyage des enceintes

Votre système Acoustimass 15 peut être nettoyé à l'aide d'un linge doux. Ne pas utiliser de détergent, en particulier à l'arrêt du système, ni de liquide pouvant pénétrer à l'intérieur. N'utiliser aucun solvant, produit chimique ou solution de nettoyage contenant de l'alcool, de l'ammoniaque ou un abrasif.

Les grilles des cubes peuvent être passées à l'aspirateur si nécessaire. Prière de noter que les transducteurs se trouvent immédiatement derrière ces grilles et qu'ils peuvent être endommagés par des manipulations sans précaution ou par une trop forte puissance d'aspiration.

Consommation du module acoustimass® amplifié

USA/Canada : 120 V ~ 50/60 Hz 260 W

Europe/Australia: 220-240 V ~ 50/60 Hz 260 W

Caracteristiques

• Technologie Direct Reflecting
• Conception Virtuellement Invisible
• Technologie Acoustimass combinée avec le traitement intégré du signal
• Blindage magnétique des enceintes cubes
• Circuit de protection automatique
• Contrôle qualité par ordinateur Syncom®

Transducteurs

Enceinte cube : 2 Twiddler™ de 6 cm

Module Acoustimass amplifié : 2 woofers de 14 cm

Compatibilité

Compatible avec les amplis A/V et les amplificateurs Home Cinéma de puissance comprise entre 10 et 200 W par canal dans une charge de 4 à 8 Ohms

Finition

Enceintes cubes : en noir ou blanc arctique

Module Acoustimass amplifié : texture anti-rayure en noir ou blanc arctique

Dimensions et poids

Enceintes cubes : 15,7 x 7,8 x 10,2 cm (H x L x P) ; 1,1 kg

Module Acoustimass amplifié : 35,5 x 19,0 x 59,0 cm (H x L x P); 15 kg

Système emballé : 24 kg

Garantie

Le système Bose® Acoustimass 15 est couvert par une garantie limitée de 5 ans transférable.

L'amplificateur et l'électronique intégrés sont couverts par une garantie limitée de 1 an. Les conditions détaillées de la garantie sont notées sur la carte de garantie accompagnant votre système. Merci de remplir la partie détachable de cette carte et de la renvoyer par courrier à Bose.

Accessoires

Pieds de sol : UFS-20B (noir), UFS-20W (blanc)

Supports muraux: UB-20B (noir), UB-20W (blanc)

Module adaptateur câble d'entrée PN194460 (pour utilisation avec câblage existant)

PN194460-001 (noir)

Câble d'extension de 6 m : PN198221-001 (noir), PN198221-002 (blanc)
