SYSTEME D ENCEINTES ACOUSTIMASS 10 I - Système de haut-parleurs BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de haut-parleurs Home Cinema acoustique
Marque	BOSE
Modèle	Acoustimass 10 I
Dimensions (enceintes cubiques)	16 x 7,6 x 12,2 cm (H x L x P)
Dimensions (module Acoustimass)	35,5 x 56 x 19 cm (H x L x P)
Poids (enceinte cubique)	0,9 kg
Poids (module Acoustimass)	10,5 kg
Poids (système emballé)	18 kg
Haut-parleurs (enceintes cubiques)	2 haut-parleurs Twiddler™ de 6,4 cm par enceinte
Haut-parleurs (module Acoustimass)	3 woofers de 13,3 cm
Puissance recommandée (ampli-tuner)	10 à 200 W par voie frontale, 10 à 100 W par voie arrière, sous 4 à 8 ohms
Technologies	Direct/Reflecting, Virtually Invisible®, Acoustimass® avec Adaptive Energy Summing
Blindage magnétique	Oui (enceintes cubiques blindées)
Protection	Circuit de protection automatique du système
Connectivité	Câbles RCA fournis (6 m et 15 m) avec connecteurs codés par couleur
Compatibilité Surround	Dolby Surround, Dolby Pro-Logic, Dolby AC-3
Entretien	Essuyer avec un chiffon humide ; aspirer les grilles avec précaution
Garantie	5 ans limitée (selon carte de garantie)
Accessoires	8 patins de protection en caoutchouc ; câbles de rallonge optionnels (réf. 187092)
Sécurité	Ne pas utiliser de câbles endommagés ; garder les emballages plastiques hors de portée des enfants ; module lourd (10,5 kg)

FOIRE AUX QUESTIONS - SYSTEME D ENCEINTES ACOUSTIMASS 10 I BOSE

Comment connecter les enceintes au module Acoustimass ?

Utilisez les câbles fournis : le câble de 6 m (trois paires) relie le module aux enceintes frontales et centrale ; le câble de 15 m (deux paires) relie le module aux enceintes arrière. Insérez les connecteurs RCA dans les bornes correspondantes (L, R, C, LS, RS) en respectant les couleurs (noir pour frontales, gris pour centrale et arrière).

Quelle est la configuration recommandée pour un ampli-tuner Dolby AC-3 ?

Réglez les enceintes frontales sur LARGE, l'enceinte centrale sur SMALL, les enceintes arrière sur LARGE, le caisson de graves sur OFF, LFE sur ON et la fréquence de filtrage sur 200 Hz.

Que faire si le système ne produit aucun son ?

Vérifiez que l'ampli-tuner est sous tension et qu'une source sonore est sélectionnée. Contrôlez les connexions des câbles entre l'ampli, le module et les enceintes. Augmentez le volume et débranchez tout casque éventuel. Assurez-vous que les enceintes ne sont pas en mode muet.

Comment nettoyer les enceintes ?

Essuyez les cubes avec un chiffon humide (pas de solvants ni produits chimiques). Pour les grilles, utilisez un aspirateur avec précaution, car les haut-parleurs sont directement derrière.

Puis-je utiliser des câbles RCA standard pour rallonger les câbles fournis ?

Non, n'utilisez pas de câbles standard ni d'épissures. Contactez le service client Bose pour obtenir des câbles de rallonge spécifiques (référence 187092).

Où placer le module Acoustimass pour des basses optimales ?

Placez le module au moins à 60 cm du téléviseur (non blindé). Pour des basses plus puissantes, orientez l'ouverture vers un mur ou un angle, à 5-8 cm de celui-ci. Ne bloquez pas l'ouverture.

Les enceintes sont-elles blindées magnétiquement ?

Oui, les enceintes cubiques sont blindées magnétiquement, ce qui permet de les placer près d'un téléviseur sans interférer avec l'image. En revanche, le module Acoustimass n'est pas blindé.

Quelle est la durée de la garantie ?

Le système bénéficie d'une garantie limitée de 5 ans. Conservez votre facture et la carte de garantie dûment remplie. Le numéro de série se trouve sur le module Acoustimass.

Comment installer l'enceinte centrale ?

Placez l'enceinte centrale (borne grise) au-dessus ou en dessous du téléviseur, alignée avec le centre de l'écran. Si elle est posée sur une surface lisse (verre, marbre), utilisez les quatre petits patins en caoutchouc fournis pour améliorer la stabilité.

Puis-je utiliser ce système avec un ampli-tuner stéréo classique ?

Oui, en mode stéréo, mais pour profiter pleinement du son Surround, l'enceinte centrale et les arrière ne diffuseront pas. L'ampli-tuner doit être compatible Surround (Dolby Pro-Logic ou AC-3) pour utiliser toutes les voies.

MODE D'EMPLOI SYSTEME D ENCEINTES ACOUSTIMASS 10 I BOSE

Notice d'utilisation

Remerciements

Nous vous remercions d'avoir choisi le système d'enceintes Bose® Acoustimass®-10 Home Theater Speaker System. Grâce à ces enceintes de conception Virtually Invisible®, vous vous entourerez d'une ambiance sonore réaliste sans recourir à de multiples appareils.

Pour votre information

Le numéro de série figure près du panneau de connexion du module Acoustimass.

Numéro de série :

Nom du revendeur :

Téléphone du revendeur :

Date d'achat :

Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

Où trouver...

Remerciements 2

Pourvoir information 2

Installation

Avant-propos 4

Déballage 4

Disposition des enceintes Acoustimass-10 pour une sonorisation réalisée Home Cinema 5

Choix de l'emplacement des enceintes 6

Enceintes cubiques frontales gauche et droite 6

Enceinte cubique centrale 6

Enceintes cubiques d'effet arrière 7

Module Acoustimass 7

Connexion des enceintes 8

Utilisation des câbles 8

Connexion du module Acoustimass aux enceintes frontales et centrale 9

Connexion du module Acoustimass aux enceintes cubiques d'effet arrière.....9

Connexion du module Acoustimass à l'ampli-tuner 9

Contrôle des connexions 10

Utilisation des enceintes acoustimass-10

Pour une sonorisation réalisée de type Home Cinema 11

Réglage d'un ampli-tuner Pro-Logic II

Réglage des basses et des aigus 11

Réglage d'un ampli-tuner Dolby AC-3 11

Entretien des enceintes acoustimass-10

Identification des problèmes 12

Service client 12

Nettoyage des enceintes 13

Durée de la garantie 13

Information sur le produit

Informations techniques 14

Accessoires 14

Bose® Corporation avant-dernière page

Avant-propos

La technologie d'enceintes Bose® Virtually Invisible® vous offre, chez vous, une diffusion réalisée des tout derniers films, disques compacts et émissions de télévision codés en son Surround, et ce, sans qu'une multitude d'enceintes envahisse votre salon.

Le magnétoscope ou téléviseur stéréo transmet le signal codé à l'ampli-tuner ou à un autre appareil de sonorisation Surround qui l'interprète en répartissant les sons entre les enceintes. Bien que le mixage sonore varie, les dialogues sont généralement envoyés sur l'enceinte centrale, tandis que les sons des côtés gauche et droit de l'image sont transmis aux enceintes frontales gauche et droite. La sonorisation d'ambiance et les effets spéciaux sont dirigés vers l'une des enceintes d'effet (ou les deux). Le module Acoustimass®, facile à dissimuler, produit les basses pour toutes les voies. En mode Surround, le son peut parvenir de toutes les enceintes ou de quelques-unes, ce qui vous donne l'impression d'être au centre de l'action.

Les produits, cassettes ou disques, codés pour une sonorisation Surround sont identifiés par les indications Surround, Dolby Surround, ou par le symbole DOLBY SURROUND * ; la mention « Surround » figure également au générique des émissions de télévision concernées. De plus, les enceintes Home Cinema Acoustimass-10 sont compatibles avec les ampli-tuners et supports programmes Dolby AC-3. Les réglages particuliers aux systèmes Dolby Surround et AC-3 sont expliqués à la page 11.

Les enceintes Acoustimass-10 permettent aussi de diffuser une large gamme de supports stéreo non-codés en son Surround; il suffit de régler l'ampli-tuner en conséquence.

Déballage

• Sortez le carton, retirez toutes les agrafes des rabats.
• Sortez le carton marron contenant les cinq enceintes cubiques et le capot d'extrémité du module Acoustimass.
• Avec précaution, faites rouler le carton sur l'un des côtés, puis sur son ouverture.
• Soulevez-le doucement pour dégager le module et les garnitures d'emballage.
• Ne détachez pas les câbles amovibles connectés au module Acoustimass.
• Si une enceinte ou le module semble endommagé, ne l'utilise pas. Remballe l'ensemble dans le carton d'origine et contactez votre revendeur Bose/agree.

Note : Profitez-en dès maintenant pour noter le numéro de série de ces enceintes sur la page 2 de cette notice et sur votre carte de garantie. De même, il est conseillé de conserver tous les matérielux d'emballage en cas d'utilisation ultérieure.

• Dolby et le symbole du double D sont des marques de fabrique de Dolby Laboratories Licensing Corporation.

Avertissement

Le module Acoustimass pèse 10,5 kg. Pour ne pas vous blesser, soulevez-le en adoptant une méthode sûre.

Afin d'éviter tout risque de suffocation, gardez les emballages plastiques hors de portée des enfants.

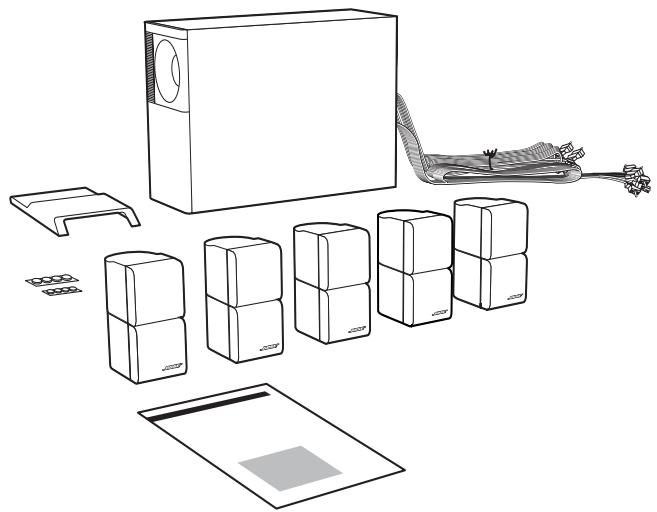

Figure 1

Contenu du carton :

• Module Acoustimass
• Capot d'extrémité du module
• Câble de sortie d'enceinte frontale de 6 m Cable de sortie d'enceinte arrière de 15 m 8 patins de protection en caoutchouc
• Notice d'utilisation

Disposition des enceintes acoustimass-10 pour une sonorisation réaliste home cinema

L'enceinte centrale situe l'action et les dialogues au niveau de l'écran, et le son qu'elle diffuse doit sembler venir de l'image.

Les enceintes frontales gauche et droite créent une image sonore plus large que l'écran, qui doit paraître naturelle aux spectateurs qu'elle que soit leur place.

Les enceintes d'effet arrêté ajoutent subtilités sonores et effets spéciaux, afin d'élargir la représentation visuelle et d'amener le spectateur au centre de l'action. Elles doivent être disposées de façon que le son parvienne au spectateur des deux côtés, que directement de l'arrière.

Vous soupesez installer les enceintes frontales et centrale près d'un téléviseur sans risque d'interférences avec l'image car tous les cubes sont blindés magnétiquement.

En revanche, le module Acoustimass n'est pas blindé et doit se trouver à au moins 60 cm de l'écran, mais du même côté de la pièce que les enceintes frontales et centrale. La technologie d'enceinte Bose Acoustimass tire parti du fait qu'il est difficile de repérer l'origine des basses, ce qui permet de dissimuler le module.

La Figure 2 suggère un agencement de type Home Cinema conforme aux indications ci-dessus. Pivotez les cubes de chaque enceinte afin qu'ils forment des angles permettant aux ondes sonores de remplir la pièce.

Vous pouvez choisir de disposer les enceintes différemment en fonction des caractéristiques acoustiques de la pièce. Les enceintes sont livrées avec une longueur de câble suffisante pour que vous puissiez les espacer de la manière suivante :

• jusqu'à 6 m entre le module Acoustimass et l'ampli-tuner,
• jusqu'à 6 m entre le module Acoustimass et les enceintes cubiques frontales et centrale,
• jusqu'à 15 m entre le module Acoustimass et les enceintes d'effet arrêté.

Les supports muraux et au sol proposés par Bose offrent des possibilités d'agencement supplémentaires (voir « Accessoires » à la page 14).

Suivez scrupuleusement les instructions de montage des supports muraux, afin d'obtenir une performance optimale de votre système.

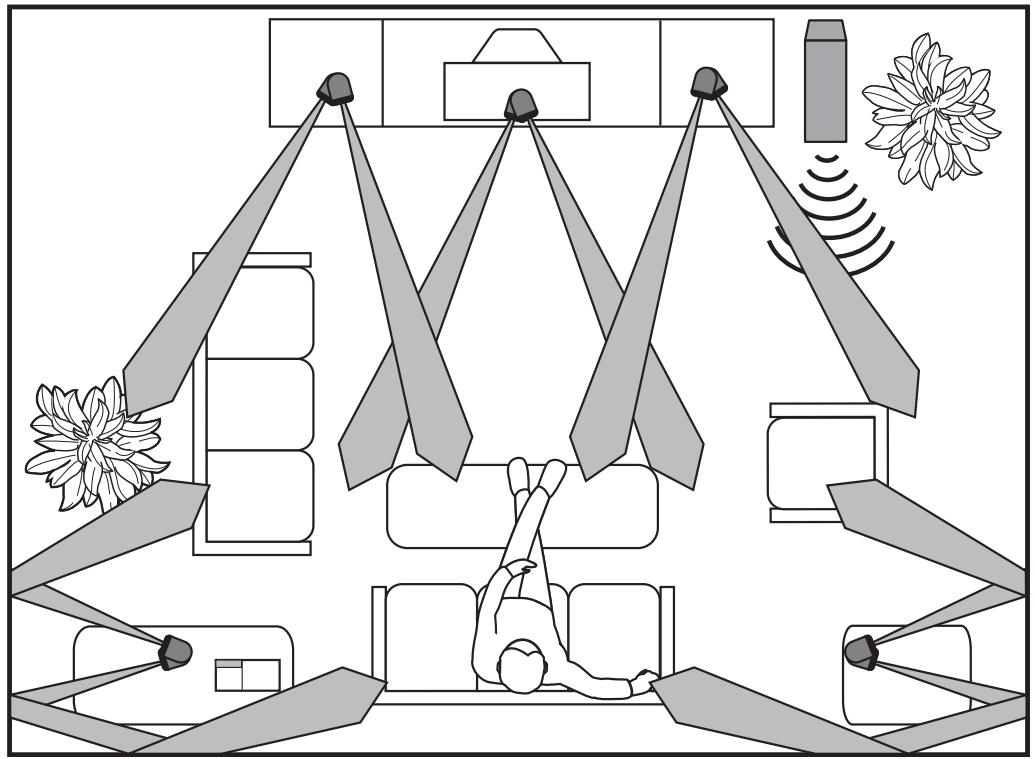

Figure 2

Suggestion d'agencement de type Home Cinema

Choix de l'emplacement des enceintes

Les câbles de différentes longueurs qui sont livrés avec le système Acoustimass®-10 offrent une grande souplesse d'installation des enceintes.

Enceintes cubiques frontales gauche et droite

Utilisez les deux enceintes cubiques équipées de bornes noires. La Figure 3 propose plusieurs façons d'obtenir une image sonore fidèle à droite et à gauche.

• Placez les enceintes frontales de chaque côté, en les éloignant entre 2 et 5 m l'une de l'autre.
• Alignez les enceintes avec le centre de l'écran pour obtenir l'équilibre sonore optimal (position 1), ou disposez-les de part et d'autre de l'écran, l'une étant plus haute que l'autre (position 2). Vous pouvez également les placer en ligne au-dessus du téléviseur (position 3). L'enceinte située à gauche de l'écran lorsque vous faites face à celui-ci se connecte au jack repéré LEFT FRONT du module Acoustimass.

Enceinte cubique centrale

Choisissez l'une des enceintes équipées d'une borne grise. Le son qu'elle diffuse doit sembler provenir de l'image.

La Figure 4 propose des emplacements pour l'enceinte cubique centrale.

• Dispossez cette enceinte au-dessus ou au-dessous du téléviseur. Dans le dernier cas, assurez-vous que le téléviseur ne s'appuie pas du tout sur l'enceinte.
• Dans la mesure du possible, alignez l'enceinte avec le centre de l'écran pour obtenir la reproduction des dialogues la plus fidèle (position 1 ou 2).

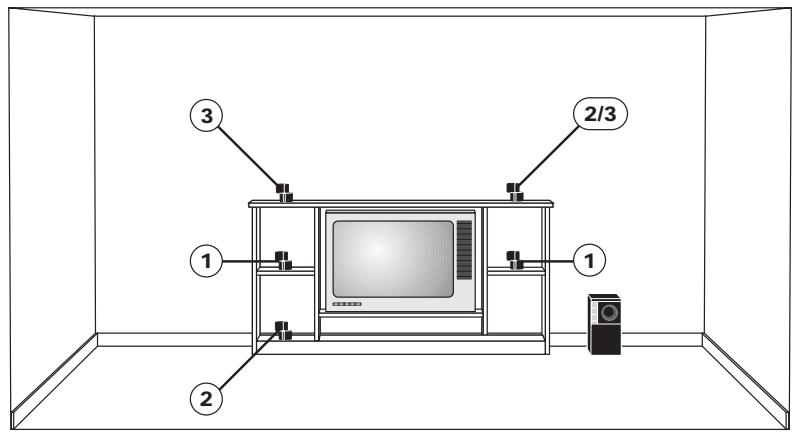

Figure 3

Exemples d'emplacement pour les enceintes frontales droite et gauche

Attention

Si vous disposez l'enceinte centrale juste au-dessus du téléviseur, utilisez le jeu des quatre patins en caoutchouc les plus petits afin d'améliorer la stabilité de l'enceinte sur une surface lisse telle que le marbre ou le verre. Vous pouvez obtenir des patins supplémentaires gratuitement en appelant le service client de Bose® indiqué à la fin de cette notice (Référence 178321-04).

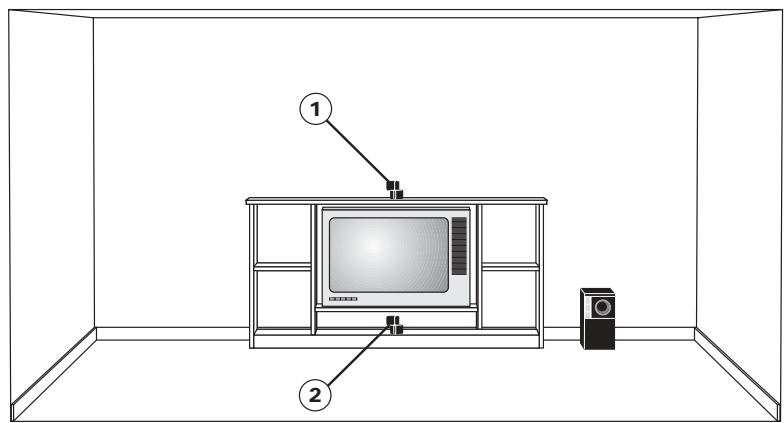

Figure 4

Exemples d'emplacement pour l'enceinte centrale

Enceintes cubiques d'effet arrêté

Les deux enceintes à bornes grises restantes serviront d'enceintes d'effet arrêté. Le son des voies arrêté droite et gauche doit parvenir au spectateur de part et d'autre, plutôt que directement de l'arrêté (Figure 5).

• Dispossez une enceinte à droite et l'autre à gauche, en les éloignant au maximum l'une de l'autre et en les plaçant vers le fond ou à l'arrière de la zone d'écoute.
• Installlez-les en hauteur afin que le son ne parvienne pas en ligne droite aux oreilles des auditeurs (position 1).
• Si vous les disposez derrière la zone d'écoute, assurez-vous qu'elles ne sont pas orientées directement vers les spectateurs (positions 2 et 3).
• L'enceinte d'effet située à gauche lorsque vous faites face au téléviseur se connecte au jack repéré LEFT SURROUND sur le module Acoustimass.

Module acoustimass

Bose® recommande de placer le module Acoustimass du même côté de la pièce que le téléviseur. Pour éviter toute interférence, éloignez-le d'au moins 60 cm de l'écran.

• Vous pouvez dissimuler le module Acoustimass derrière ou sous un meuble, mais n'en bloquez pas l'ouverture. Ménagez toujours un espace d'au moins 5 cm entre celle-ci et toute surface.
• Si l'ouverture fait face au mur, les basses seront amplifiées, et si elle est dirigée vers la pièce, les sons graves seront atténués. Pour obtenir une restitution maximale des basses, placez l'ouverture entre 5 et 8 cm d'une paroi ou d'un angle.
• Posez le module Acoustimass verticalement ou horizontalement (Figure 6). Pour le positionner sur son panneau de connexion, retirez le capot en le tirant doucement.

Après avoir choisi un emplacement pour le module Acoustimass, installez le jeu des quatre patins en caoutchouc les plus gros sur la face inférieure, pour une plus grande stabilité. Ces patins protègent les branchements et doivent être utilisés si le module repose sur cette extrémité.

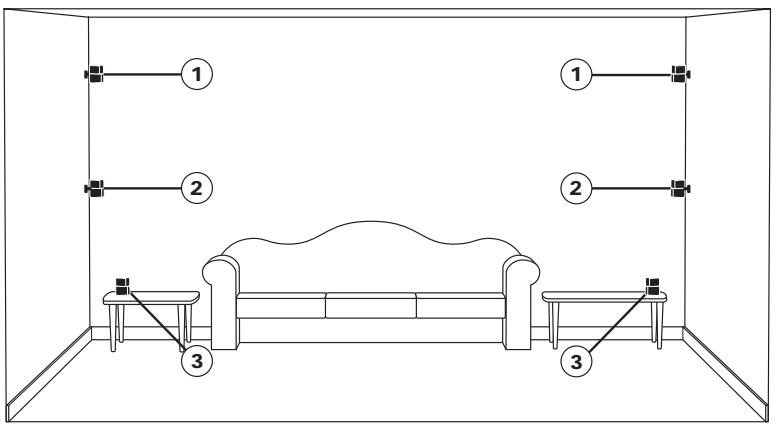

Figure 5

Exemples de disposition pour les enceintes d'effet arrêté

Figure 6

Position du module Acoustimass

Connexion des enceintes

Les câbles fournis permettent de connecter facilement les enceintes. Les connexions ont déjà été effectuées au niveau du module Acoustimass. Le système comprend trois jours de câbles livrés sous forme de rubans qui peuvent être séparés sur la longueur nécessaire pour atteindre aisément chacune des enceintes (Figure 7). Dissociez les câbles au fur et à mesure que vous les installez.

• Le câble de 6 m composé de trois paires de conducteurs relie le module Acoustimass aux enceintes cubiques frontales droite, gauche et centrale. Le câble de 15 m composé de deux paires de conducteurs relie le module Acoustimass aux enceintes cubiques d'effet arrêté droite et gauche.
• Le câble de 6 m composé de cinq paires de conducteurs relie le module Acoustimass aux sorties de l'ampli-tuner. Ne séparez les conducteurs que sur la longueur indispensable pour atteindre les connecteurs.

Utilisation des câbles

Chaque câble est composé de paires de conducteurs isolés. Ceux-ci sont terminés par des connecteurs RCA dont les couleurs correspondent à celles des bornes de connexion des enceintes cubiques, et qui sont repérés par les lettres L, R, C, LS et RS. Les connecteurs comportent une broche de positionnement pour vous aider à effectuer le branchement (Figure 8).

Le connecteur noir marqué L se connecte à l'enceinte frontale gauche. Le connecteur gris marqué C se connecte à l'enceinte centrale. Le connecteur noir marqué R se connecte à l'enceinte frontale droite. Le connecteur gris marqué LS se connecte à l'enceinte d'effet arrêté gauche. Le connecteur gris marqué RS se connecte à l'enceinte d'effet arrêté droite.

Note : N'essayez pas de raccorder les câbles par des épissures et n'utilisez pas de cordon RCA standard pour rallonger l'un des câbles fournis. Téléphonez au service client de Bose® pour obtenir les câbles conçus spécialement (Référence 187092). Les coordonnées de ce service se trouvent à la fin de cette notice.

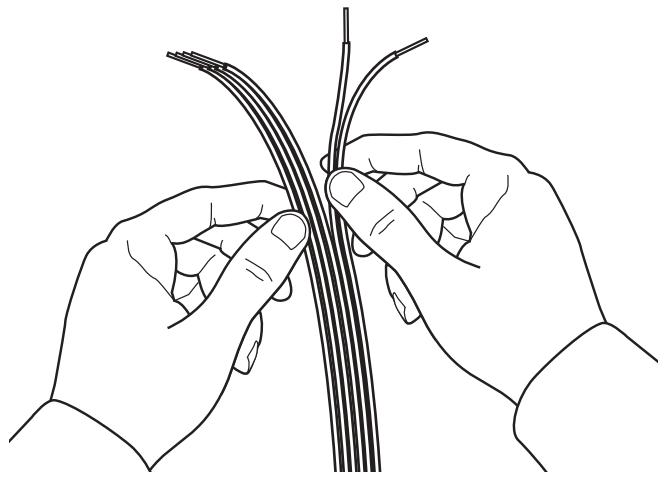

Figure 7

Séparation des conducteurs

Attention

Avant toute connexion, mettez l'ampli-tuner hors fonction et débranchez-le de la prise secteur. Vous risquez sinon d'endommager votre équipement.

Ne connectez jamais les cubes directement à une sortie d'ampli-tuner; reliez-les toujours au module Acoustimass, puis connectez celui-ci à l'ampli-tuner.

N'utilise jamais de cordons sectionnés ou déteriorés, car ceux-ci lient un risque de chic électrique ou de dommage du matériel.

Les câbles fournis ne sont pas prévus pour être insérés dans des parois. Vérifie les codes de construction applicables ou faites appel à un installateur qualifié.

Connexion du module acoustimass' aux enceintes cubiques frontales et centrale

Pour relier le module à ces enceintes, utilisez le câble de 6 m composé de trois paires de conducteurs et branchez les connecteurs RCA à l'arrête des cubes.

1. Insérez le connecteur gris marqué C dans la borne grise de l'enceinte centrale.
2. Insérez le connecteur noir marqué L dans la borne noire de l'enceinte frontale gauche, située à gauche du télévisieur lorsque vous lui faites face, et le connecteur noir marqué R dans la borne noire de l'enceinte frontale droite.
3. Sur le module Acoustimass, vérifie que les connecteurs sont correctement enfoncés dans les jacks adéquats (OUTPUT TO CUBE SPEAKER):

a. Connecteur L noir dans le jack L. b. Connecteur C gris dans le jack C. c. Connecteur R noir dans le jack R.

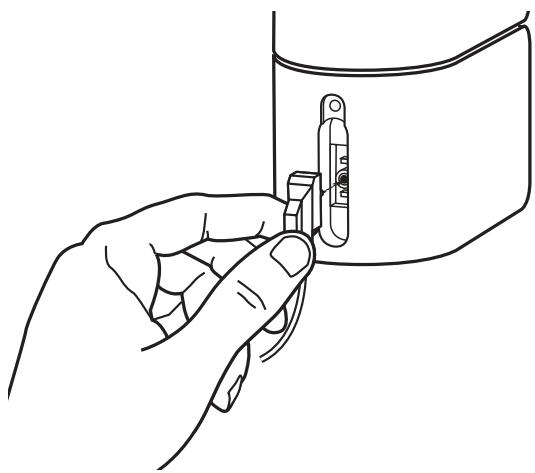

Figure 8

Connexion d'une enceinte cubique

Connexion du module acoustimass aux enceintes cubiques d'effet arrêté

Pour cette connexion, utilisez le câble de 15 m terminé par des connecteurs RCA gris.

1. Insérez le connecteur gris marqué LS dans la borne grise de l'enceinte arrêté gauche, située sur votre gauche lorsque vous faites face au télévisueur.
2. Insérez le connecteur gris marqué RS dans la borne grise de l'enceinte arrêté droite.
3. Sur le module, assurez-vous que les connecteurs gris sont enfoncés correctement dans les jacks de sortie d'enceinte repertoires OUTPUT TO CUBE SPEAKER LS et RS.

Connexion du module acoustimass à l'ampli-tuner

Pour relier le module Acoustimass à votre ampli-tuner de sonorisation Surround, utilisez le câble de 6 m composé de cinq paires de conducteurs.

1. Faites correspondre le repère des conducteurs avec celui des bornes de sortie d'enceintes (SPEAKER OUTPUT) sur l'ampli-tuner :

a. Conducteurs marqués L dans les sorties d'enceinte frontale gauche (LF SPEAKER OUTPUT). b. Conducteurs marqués C dans les sorties d'enceinte centrale (C SPEAKER OUTPUT). c. Conducteurs marqués R dans les sorties d'enceinte frontale droite (RF SPEAKER OUTPUT). d. Conducteurs marqués LS dans les sorties d'enceinte arrière gauche (LS SPEAKER OUTPUT). e. Conducteurs marqués RS dans les sorties d'enceinte arrière droite (RS SPEAKER OUTPUT).

1. Sur l'ampli-tuner, connectez les paires de conducteurs en respectant les phases (+ au + et - au -).

a. Connectez chaque conducteur repéré par une bague rouge (+) à la sortie rouge (+). b. Connectez chaque conducteur non repéré (-) à la sortie noire (-) ajustate.

1. Sur le module Acoustimass, vérifie que tous les connecteurs sont enfouis dans les jacks d'entrée d'ampli-tuner adéquats (INPUT FROM RECEIVER OR AMPLIFIER), les connecteurs noirs dans les jacks L et R, et les gris aux jacks marqués C, LS et RS.

Attention

Ne connectez pas le module Acoustimass directement sur votre téléviseur à moins que celui-ci ne compte un circuit de décodage Surround et des sorties amplifiées pour toutes les voies.

Contrôle des connexions

Vérifiez toutes les connexions de l'ampli-tuner au module Acoustimass®, puis celles du module aux enceintes cubiques (Figure 9). Assurez-vous que toutes les enceintes sont connectées aux bornes adéquates selon leur position dans la pièce. Contrôlez aussi que les deux enceintes équipées de boutons de borne noirs sont branchées en tant qu'enceintes frontales.

Sur l'ampli-tuner, vérifie que les connexions des conducteurs respectent les phases (+ au + et - au -), toute inversion pouvant entraîner une absence totale de sortie sur le module Acoustimass.

Assurez-vous que tout problème de câblage a été résolu avant de brancher l'ampli-tuner et de le mettre en fonction.

Attention

Ne laissez pas des conducteurs dénudés se toucher, car cela risquerait d'endommager l'ampli-tuner.

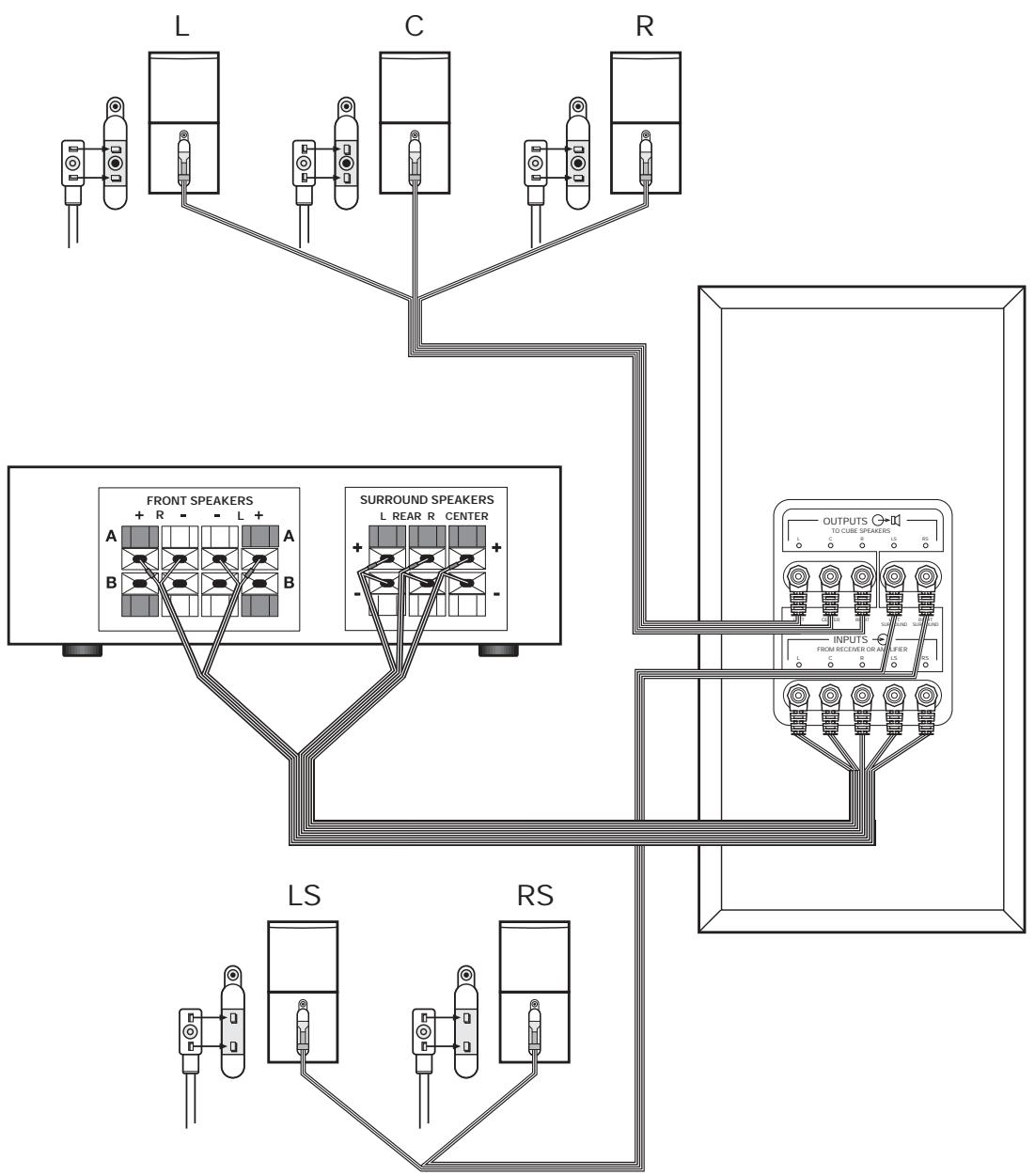

Figure 9

Ensemble des connexions

Pour une sonorisation réaliste de type home cinema

Chaque enceinte diffuse seulement les sons qui lui sont transmis par le système de contrôle intégré à l'ampli-tuner de sonorisation Surround. Au cours d'une reproduction de type Surround, les enceintes frontales et centrale diffusent presque continuellement, tandis que les enceintes d'effet arrière restent silencieuses de temps en temps.

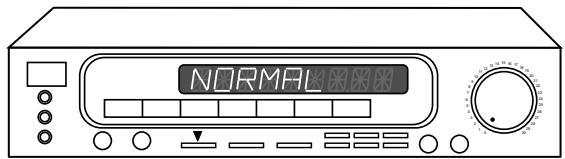

Réglage d'un ampli-tuner pro-logic

Il faut régler le volume des enceintes frontales, centrale et d'effet arrêté au niveau de l'ampli-tuner. Pour les utilisations vidéo, assurez-vous que le réglage du mode de sonorisation Surround est NORMAL (Figure 10). Les enceintes des voies centrale et arrière couvrent une gamme de réponse plus large, ce qui réduit légèrement leur volume sonore; il est donc parfois nécessaire d'augmenter leur niveau de sortie, soit directement sur l'ampli-tuner, soit sur la télécommande. Notre ampli-tuner prévoit peut-être un test pour vous aider à ajuster les volumes. Dans ce cas, suivez la procédure ci-après :

• Appuyez sur la touche TEST TONE ON de la télécommande.
• Réglez le volume des enceintes dans l'ordre suivant : gauche, centre, droite, arrêté.
• Équilibrez les tonalités d'essai entre les différentes enceintes.

Les instructions pour effectuer ce réglage varient selon la marque et le modèle d'ampli-tuner. Consultez la notice d'utilisation de votre appareil pour tester et ajuster l'équilibrage des enceintes.

Réglage des basses et des aigus

Les meubles capitonnés, les moquettes ou les rideaux écais peuvent étouffer les aigus, ce qui amplifie les basses produits par le système d'enceintes. En revanche, les sols et les murs nus, ainsi que les meubles à surface dure, peuvent rendre le son trop strident. Après avoir écouté les enceintes, vous pouvez régler l'équilibre des tonalités à l'aide des commandes des basses et des aigus de l'ampli-tuner.

Réglage d'un ampli-tuner dolby ac-3

Les enceintes Acoustimass-10 sont compatibles avec la sortie des ampli-tuners Dolby AC-3. Réglez scrupuleusement la sortie de chaque voie selon les specifications indiquées dans le tableau ci-dessous. Les enceintes cubiques sont équipées de haut-parleurs à large bande et doivent être configurées comme LARGE dans le menu AC-3, à l'exception de l'enceinte centrale qui doit être définie comme SMALL. Configurez l'options Subwoofer (caisson d'extrêmes graves) sur OFF, l'options LFE (effets de basses fréquences) sur ON, et la fréquence de filtrage sur 200 Hz.

Configuration ampli-tuner

Frontales droite et gauche. LARGE

Centrale SMALL

Effet arrière droite et gauche. LARGE

Caisson d'extrêmes graves OFF (inutilisé)

Effets de basses fréquences (LFE) ON

Fréquence de filtrage 200Hz

Figure 10

Ampli-tuner Dolby Pro-Logic régler sur une sonorisation Surround en mode NORMAL

Identification des problèmes

Si vous rencontrez un problème avec les enceintes Acoustimass-10, mettez la source sonore hors fonction et essayez les solutions ci-dessous. Si le problème persiste, contactez votre revendeur Bose pour convenir d'un rendez-vous, ou contactez Bose directement en vous reportant aux coordonnées fournies à la fin de cette notice.

Problème	Solution
Le système ne fonctionne pas du tout	• Assurez-vous que le cordon d'alimentation de l'ampli-tuner est branché sur une prise secteur et que l'appareil est en fonction. • Vérifiez qu'une source sonore a été sélectionnée sur l'ampli-tuner (vidéo, disque compact, radio).
Absence de sortie sonore	• Vérifiez les connexions d'enceintes. Mettez l'unité en fonction. • Augmenteze le volume. • Débranchez tout casque.
Son déformé	• Vérifiez l'état du cable d'enceinte. • Diminuez le volume de tous les composants externes connectés à l'ampli-tuner.
Absence de basses	• Assurez-vous que les connexions d'enceintes sur l'ampli-tuner sont correctes (+ au + et - au -). Si vous utilisez le mode Dolby Pro-Logic, vérifiez que le son Surround est sélectionné. Si vous utilisez la programmation AC-3, vérifiez la configuration définie sur l'ampli-tuner. Contrôlez que le support (disque compact ou émission télédiffusée) est codé en Dolby AC-3.
Faiblesse ou excès de basses	• Rapprochez le module Acoustimass d'un mur ou d'un angle pour amplifier les basses, ou éloignez-le pour diminuer la proportion de graves.
Absence d'effet stéréophonique	• Pour offrir une performance complète, les enceintes Acoustimass-10 doivent être connectées à un magnétoscope ou à un téléviseur stéreo Haute Fidélité.

Service client

Pour toute aide supplémentaire en cas de problème, contactez le service client de BOSE.

Nettoyage des enceintes

Essuyez les cubes avec un chiffon humide. N'utilisez aucun solvant ou produit chimique. Ne laissez aucun liquide ou objet pénétrer par les grilles des enceintes ou du module Acoustimass. Vous pouvez passer l'aspirateur sur les grilles, mais procédez avec précaution car les haut-parleurs se trouvent directement derrière. Aucun autre entretien n'est nécessaire.

Durée de la garantie

Les enceintes Bose Acoustimass-10 sont couvertes par une garantie limite cesserde 5 ans. Les détails de la couverture figurent sur la carte de garantie qui accompagne lesenceintes. Indiquez-y les informations requises. Le numero de série est indiqué sur lemodule Acoustimass; vous pouze aussi le noter à la page 2 de cette notice. Veuillezensuite detacher et envoyer cette carte à Bose dans l'enveloppe pré-adressée jointe.

Bose fera tout son possible pour résoudre votre problème conformément aux conditions de votre garantie.

Caracteristiques

• Technologie d'enceinte Direct/Reflecting
• Conception d'enceinte Virtually Invisible®
• Technologie d'enceinte Acoustimass® avec Adaptive Energy Summing
• Enceintes cubiques blindées magnétiquement
• Circuit de protection automatique du système
• Contrôle de la qualité sur banc informatique Syncom®

Particularités des haut-parleurs

Enceintes cubiques : deux haut-parleurs Twiddler™ de 6,4 cm

Module Acoustimass : trois woofers de 13,3 cm pour les voies frontales gauche et droite, et pour les voies d'effet arrière

Possibilités de connexion

Compatible avec des ampli-tuners audio-video d'une puissance de 10 à 200 watts par voie frontale et de 10 à 100 watts par voie arrière, sur une impédance de 4 à 8 ohms

Finition

Enceintes cubiques : finition noir ou blanc arctique

Module Acoustimass : vernis structure noir ou blanc arctique, résistant aux rayures

Dimensions/poids

Enceintes cubiques : 16 x 7,6 x 12,2 cm (H x L x P) / 0,9 kg

Module Acoustimass : 35,5 x 56 x 19 cm (H x L x P) / 10,5 kg

Système emballé : 18 kg
