Type de produit	Expanseur vidéo (optimiseur vidéo)
Marque	BOSE
Modèle	LIFESTYLE VS-2
Catégorie	Accessoire audio
Dimensions (L x P x H)	39,55 x 12,07 x 4,0 cm
Poids	1,13 kg
Alimentation	Via le module d'alimentation secteur du media center LIFESTYLE
Entrées vidéo	2 HDMI, 3 Composantes (Y Pb Pr), 3 S-Video, 3 Composite
Sorties vidéo	HDMI, Composantes (Y Pb Pr), S-Video, Composite
Fonctions principales	Conversion des signaux vidéo de qualité médiocre (Composite, S-Video) en haute qualité (Composantes, HDMI) ; sélection de source vidéo et audio intégrée avec le système LIFESTYLE
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants, alcool, ammoniaque ou produits abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas obstruer les orifices d'aération ; débrancher avant nettoyage ; utiliser uniquement les accessoires spécifiés.
Réparabilité	Confier toute réparation à du personnel qualifié. Contacter Bose pour les centres agréés.
Garantie	1 an (selon la garantie limitée Bose)

FOIRE AUX QUESTIONS - OPTIMISEUR VIDEO LIFESTYLE VS-2 BOSE

Comment installer le VS-2 avec mon système LIFESTYLE ?

Branchez le câble quadri du VS-2 au media center (connecteurs Serial Data, DC Power, Composite, S-Video). Connectez l'autre extrémité au VS-2. Branchez l'alimentation secteur du media center au VS-2. Ensuite, connectez vos sources vidéo et le téléviseur. Important : Une mise à jour du logiciel via le CD fourni est nécessaire.

Quels types de câbles sont nécessaires pour connecter le VS-2 à un téléviseur ?

Le VS-2 est fourni avec un câble HDMI-HDMI. Pour une connexion en composantes, S-Video ou composite, vous devez utiliser vos propres câbles. Le câble S-Video et composite peuvent être ceux fournis avec le système LIFESTYLE.

Comment mettre à jour le logiciel du VS-2 ?

Mettez le système LIFESTYLE sous tension, sélectionnez la source CD/DVD, insérez le disque de mise à jour fourni dans le lecteur du media center, et attendez que l'afficheur indique que l'opération est terminée.

Que faire si l'image n'apparaît pas sur le téléviseur ?

Vérifiez que le câble quadri du VS-2 est correctement connecté au media center, que le téléviseur est branché à la sortie vidéo du VS-2 et que l'entrée vidéo appropriée est sélectionnée sur le téléviseur. Assurez-vous d'avoir effectué la mise à jour du logiciel.

Comment changer de source vidéo avec le VS-2 ?

Utilisez la télécommande du système LIFESTYLE. Appuyez sur les touches CD/DVD, VCR, CBL·SAT ou AUX pour sélectionner la source correspondante. Assurez-vous que la source est sous tension avant de la sélectionner.

Puis-je utiliser le VS-2 avec un téléviseur HD ?

Oui, le VS-2 est compatible avec les formats TV haute définition. Il prend en charge les résolutions jusqu'à 1080p via la sortie HDMI. Il peut convertir des signaux de qualité inférieure en HD.

Comment nettoyer le VS-2 ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants, de produits chimiques, d'alcool, d'ammoniaque ou de nettoyants abrasifs. Évitez que du liquide pénètre dans les ouvertures.

Où trouver le numéro de série du VS-2 ?

Le numéro de série est situé à la base de l'expanseur vidéo VS-2. Notez-le dans la notice pour toute demande de service après-vente.

Que faire en cas de problème de synchronisation audio/vidéo ?

Accédez au menu Paramètres du système LIFESTYLE et ajustez l'option Retard audio (de 0 à 8) pour synchroniser le son sur l'image.

Le VS-2 est-il compatible avec tous les systèmes LIFESTYLE ?

Le VS-2 est conçu pour les systèmes home cinéma LIFESTYLE de Bose. Une mise à jour du logiciel est nécessaire pour assurer la compatibilité. Consultez la notice pour les détails de connexion.

MODE D'EMPLOI OPTIMISEUR VIDEO LIFESTYLE VS-2 BOSE

Notice d'utilisation

Montage mural des VS-2 20

Entretien du VS-2 21

39,55 x 12,07 x 4,0 cm (15,6 x 4,8 x 1,6 pouces)

(ancho x fondo x alto)

1. Veuillez lire ces instructions.
2. Veuillez les conserver pour référence ultérieure.
3. Respectez tous les avertissements, qu'ils soient disponibles sur le produit lui-même ou dans la notice d'utilisation.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'eau ou d'une source d'humidité, telle qu'une baignoire, un lavabo, un évier de cuisine, une piscine, dans un sous-sol humide ou tout autre emplacement humide.
6. Utilisez uniquement un chiffon sec pour le nettoyage comme indiqué par BOSCH Corporation. Débranchez ce produit de la prise électrique murale avant de le nettoyer.
7. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation - Pour garantir un fonctionnement fiable du produit et protéger celui-ci contre tout risque de surchauffe, installez-le à un emplacement et dans une position permettant d’assurer une ventilation correcte. Par exemple, ne placez pas le produit sur un lit, un canapé ou toute autre surface semblable qui risquerait d’obstruer les ouvertures. Ne le placez pas sur un support fermé, tel qu’une bibliothèque ou une armoire qui empêche une libre circulation de l’air à travers les ouvertures.
8. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produit de la chaleur.
9. Veillez à profiter de la sécurité offerte par les fiches de type terre ou polarisées. Les fiches polarisées sont équipées de deux bornes de largeurs différents. Les fiches de type terre sont équipées de deux bornes et d'un orifice pour la mise à la terre. Ces deux types de dispositifs ont pour but d'assurer votre sécurité. Si la prise fournie ne s'adapte pas à votre prise de courant, consultez un electricien pour qu'il remplace cette prise obsolète.
10. Protégez le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l'appareil.
11. Utilisez uniquement les accessoires spécifiés par le fabricant.
12. Utilisez uniquement le chariot, le support, le trépied, l'équerre ou la table spécifique par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, faites attention à ne pas vous blesser en déplaçant l'ensemble chariot/appareil, car celui-ci risque de basculer.
13. Débranchez cet appareil pendant les orages ou au cours des longues périodes de non-utilisation afin d'éviter de l'endommager.

1. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit (endommagement du cordon d'alimentation ou de la fiche électrique, renversement d'un liquide ou de tout objet sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.). N'essayez pas de réparer ce produit vous-même. Le fait d'ouvrir ou de retirer un couvercle risque de vous exposer à des tensions dangereuses ou à d'autres dangers. Veuillez contacter Bose pour connaître les coordonnées du centre de réparation agréé le plus proche.
2. Pour éviter tout risque d'incendie ou d'électrocution, ne surchargez pas les prises murales, les rallonges ou les prises multiples.
3. Ne laissez jamais d'eau ou d'objets pénétrer à l'intérieur du produit : des éléments sous tension pourraient être touchés ou il pourrait se produire un court-circuit susceptible d'entraîner un incendie ou un risque d'électrocution.
4. Consultez les marquages de sécurité sous le boîtier du produit.

Informations sur les produits générateurs de bruit électrique

Ce matériel a fait l'objet de tests prouvant sa conformité aux limites imposées aux appareils numériques de classe B, conformément à la partie 15 des règlements de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génère, utilise et est susceptible d'émettre de l'énergie à des fréquences radio. À ce titre, s'il n'est pas installé ou utilisé conformément aux instructions, il est susceptible de perturber les communications radio. Cependant, il n'est nullement garanti que des interférences ne se produiront pas dans une installation donnée. Si ce matériel perturbe effectivement la réception de la radio ou de la télévision (ce qui peut être vérifié en allumant et en éteignant le matériel), vous êtes invité à tenter de remédier au problème en appliquant une ou plusieurs des mesures ci-dessous :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance séparant le matériel du récepteur.
• Connectez le matériel à une prise située sur un circuit différent de celui auquel est connecté le récepteur.
• Consultez votre revendeur ou un technicien radio/TV expérimenté pour assistance.

Remarque : Toute modification non autorisée du récepteur ou de la télécommande radio risquerait d'annuler le droit de l'utilisateur à mettre en œuvre ce matériel.

Ce produit est conforme aux spécifications de la législation ICES-003 classe B du Canada.

Veuillez dire cette notice d'installation

Prenez le temps de lire attentivement les instructions de cette notice d'installation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'installation pour référence ultérieure.

AVERTISSEMENT : Afin de limiter les risques d'incendie ou d'électrocution, n'exposez pas l'appareil à la pluie ou à l'humidité.

AVERTISSEMENT: Protégez-le de tout risque de ruisselement ou d'éclaboussure. Ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil. Comme avec tout appareil électronique, veillez à ne pas renverser de liquides sur aucune partie de l'appareil. Les liquides peuvent provoquer des pannes et/ou un risque d'incendie.

ATTENTION: Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

Ce produit est conforme à la directive CEM 89/336/EEC et à la directive sur les basses tensions 73/23/EEC. L'attestation complète de conformité est disponible à l'adresse www.bose.com/static/compliance/index.html.

Branchement du VS-2 au média center 6

Possibilités de connexion du téléviseur 7

Connexion TV HDMI 8

Connexion TV par vidéo en composantes 10

Connexion TV S-Video 12

Connexion TV en vidéo composite 14

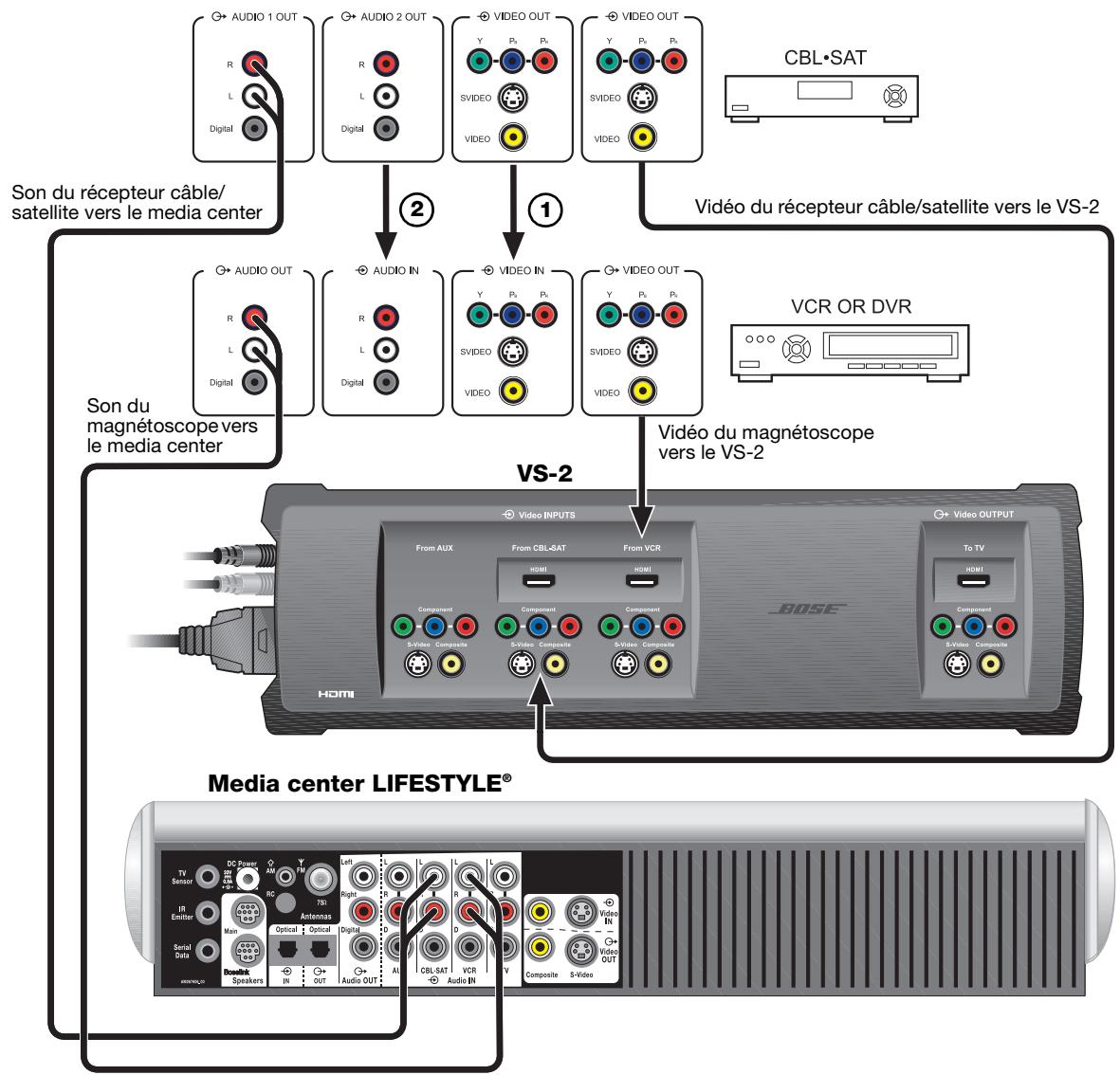

Connexion pour l'enregistrement de programmes 16

Utilisation 17

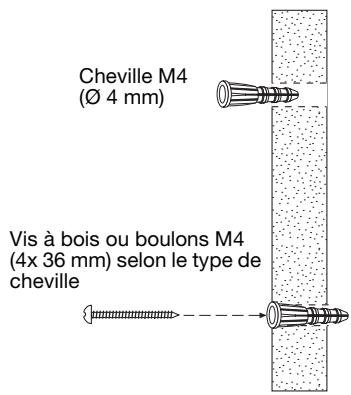

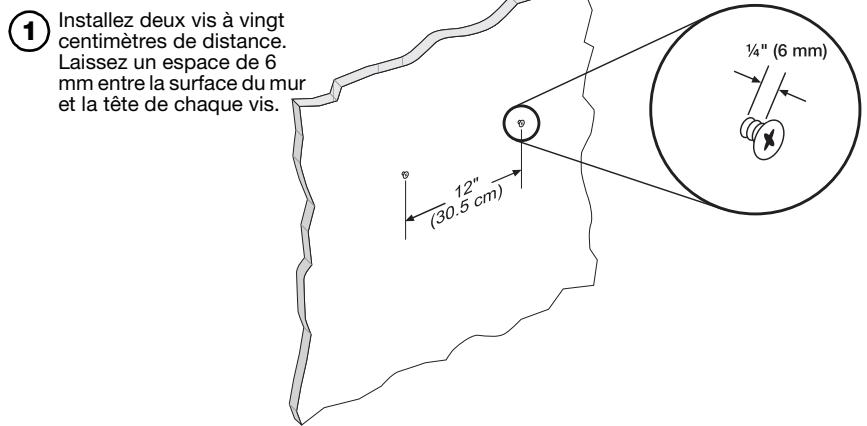

Fixation murale du VS-2 20

Entretien du VS-2 21

©2006 Bose Corporation Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable. Toutes les marques déposées auxquelles le présent document fait référence sont la propriété de Bose Corporation.

HDMI, le logo HDMI et l'interface HDMI (High-Definition Multimedia Interface) sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

Votre expanseur video lifestyle VS-2

L'expanseur vidéo LIFESTYLE VS-2 permet de connecter plusieurs appareils multimédia à votre système home cinéma LIFESTYLE. Lorsque cet accessoire est installé, une simple pression sur une touche permet de sélectionner la source vidéo et audio.

Caractéristiques et avantages

• La technologie HDMI™ (High-Definition Multimedia Interface) intégrée optimise le visionnage et l'écoute.
• Entrées en HDMI composantes, S-Video et vidéo composite depuis un téléviseur, un magnétoscope, un récepteur câble/satellite ou toute autre source vidéo.
• Conversion des formats vidéo de qualité médiocre (composite ou S-Video) en un signal de grande qualité (vidéo en composantes et HDMI).
• Compatible avec les formats TV à haute définition et à balayage progressif.

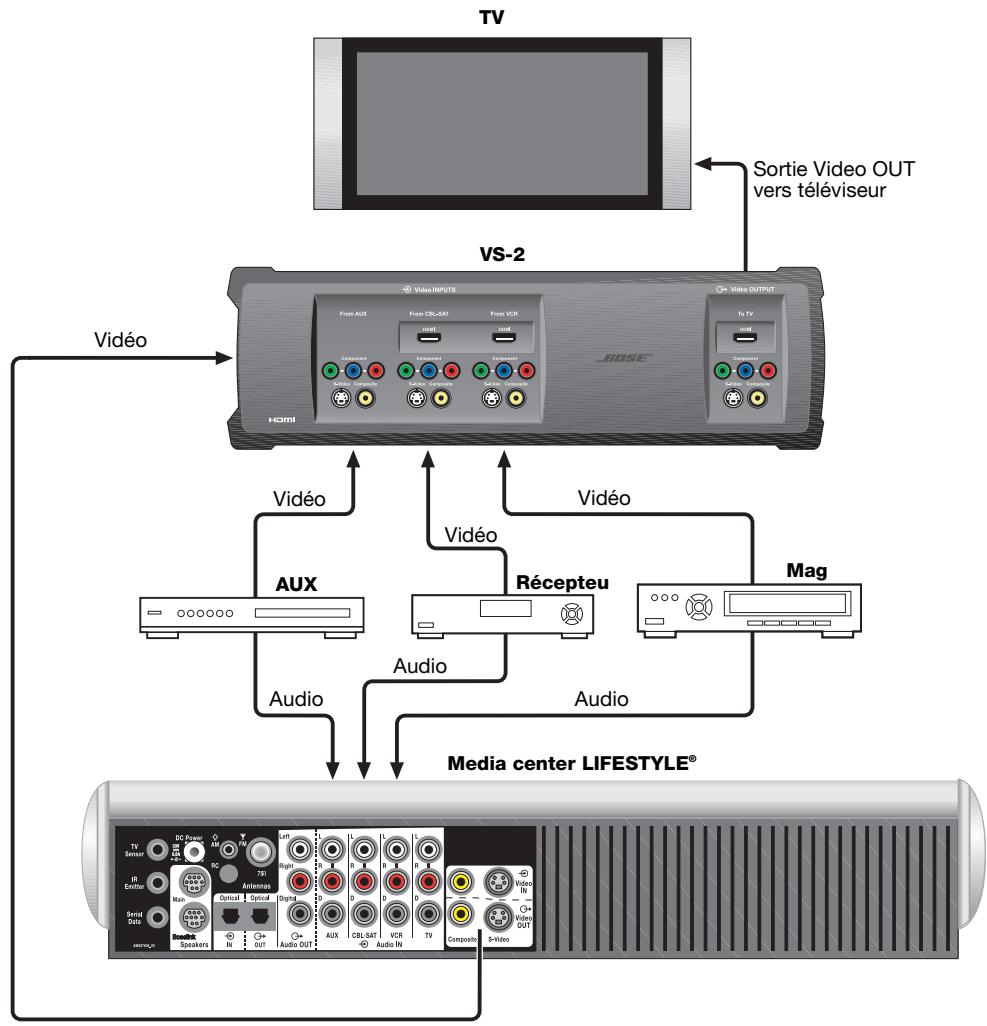

Intégration dans votre système lifestyle®.

Les sorties vidéo de tous vos appareils multimédia (récepteur câble/satellite ou magnétoscope par exemple) doivent être connectées au VS-2, mais leurs sorties audio se connectent au media center. La sortie vidéo du VS-2 est ensuite connectée au téléviseur. Lorsque vous sélectionnez une source, par exemple le récepteur CBL·SAT, le media center sélectionne le son provenant de celle-ci et ordonne au VS-2 de transmettre son signal vidéo à votre téléviseur.

Important : une mise à jour du logiciel est nécessaire.

Votre expanseur VS-2 est fourni avec un disque de mise à jour. Après avoir installé le VS-2, vous devez charger ce CD dans le lecteur du media center pour actualiser votre système. Reportez-vous à la section « Mise à jour du logiciel » page 17.

Déballage

Déballez avec précautions l'expanseur video VS-2. Vérifiez que toutes les pièces illustrées sur cette page figurent dans le carton. Conservez soigneusement les matériaux d'emballage, pour le cas où vous devriez emballer et transporter l'appareil.

Si vous remarquez que l'un des éléments du système semble endommagé, n'essayez pas de l'utiliser. Avertissez immédiatement Bose ou un revendeur Bose® agréé. Pour contacter Bose, consultez la liste d'adresses incluse dans le carton d'emballage.

AVERTISSEMENT: Pour éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.

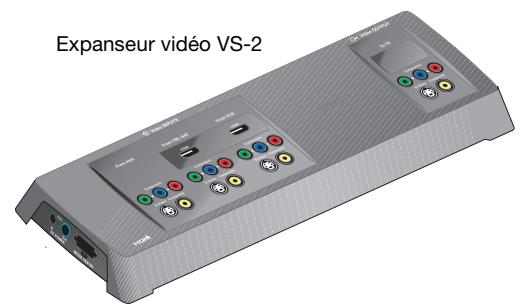

Choix de l'emplacement du vs-2

Le VS-2 peut être placé sur une étagère ou un support derrière votre media center ou votre téléviseur. Vous pouvez aussi le monter à l'arrière d'un meuble hi-fi ou sur un mur. Pour un montage mural, voir « Fixation murale du VS-2 » page 20.

Disque de mise à jour du logiciel

Cable HDMI-HDMI

Si vous avez besoin de câbles supplémentaires

Le VS-2 est fourni avec un cable vidéo HDMI-HDMI, mais certains utilisateurs peuvent avoir besoin de cables complémentaires pour configurer le VS-2 avec leur système LIFESTYLE®. Pour savoir si c'est votre cas, il est conseillé de lire ce guide avant la mise en place. Si nécessaire, vous pouvez vous procurer des cables auprès de votre revendeur Bose® ou d'un revendeur de matériel électronique.

Renseignements à conserver

Repérez le numéro de série indiqué à la base de l'expansion video VS-2. Notez ce numéro ici. Vous aurez ainsi ce numéro sous les yeux si vous devez contacter le service après-vente de Bose.

Numéro de série : Date d'achat

Nom du revendeur : Téléphone du revendeur :

Conservez votre facture avec ce manuel de l'utilisateur.

Préparation

Lorsqu'un système LIFESTYLE® est installé avec le VS-2, l'alimentation électrique du media center doit être raccordée au VS-2 et non pas directement au media center.

• Si vous installez simultanément le VS-2 et votre système LIFESTYLE®, sortez le module d'alimentation secteur du carton du media center LIFESTYLE pour commencer.
• Si vous ajoutez le VS-2 à un système LIFESTYLE® existant, éteignez votre système LIFESTYLE, attendez une trentaine de secondes, puis débranchez le module d'alimentation secteur. Déconnectez ensuite l'alimentation du panneau arrière du media center. Débranchez tous les cables raccordés aux connecteurs Video OUT et Video IN du media center.

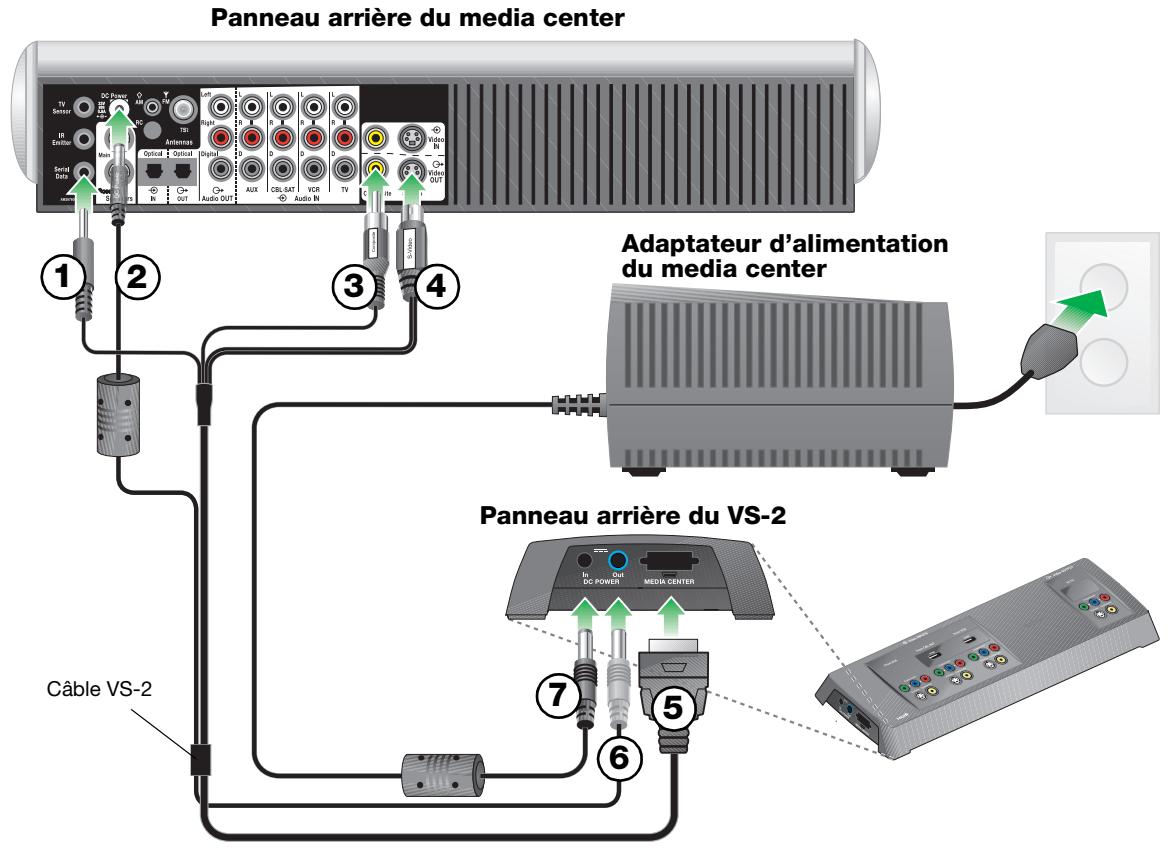

Branchement du VS-2 au media center

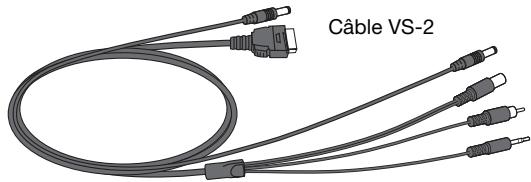

• Une extrémité du cable VS-2 est dotée de quatre connecteurs. Raccordez-la au media center. ① Insérez la fiche Serial Data dans le connecteur Serial Data. ② Insérez la fiche DC Power dans le connecteur DC Power. ③ Insérez la fiche Composite dans le connecteur Composite Video OUT. ④ Insérez la fiche S-Video dans le connecteur S-Video OUT.
• Connectez l'autre extrémité du cable VS-2 au panneau arrêté du VS-2. ⑤ Insérez la fiche multi-broches dans le connecteur Media Center. 6 Insérez la fiche DC Power dans le connecteur DC POWER Out.
• Connectez l'alimentation secteur du media center au panneau arrêté du VS-2. 7 Insérez la fiche DC Power de l'alimentation secteur du media center dans le connecteur DC POWER In.

Remarque: Le cordon d'alimentation entre le VS-2 et le media center doit être le plus droit possible. En effet, il fait office d'antenne pour la télécommande du système LIFESTYLE.

AVERTISSEMENT: Le VS-2 doit être uniquement alimenté par le module d'alimentation électrique du media center fourni avec votre système LIFESTYLE®.

Identification des connecteurs TV

Votre téléviseur peut être équipé de certains des connecteurs d'entrée vidéo représentés à droite. Chaque type de connecteur offre un certain niveau de qualité d'image vidéo.

Examinez le panneau arrière de votre téléviseur pour déterminer s'il est équipé de connecteurs pour video composite, S-Video, vidéo en composantes ou HDMI. Pour plus d'instructions, reportez-vous à la notice d'utilisation de votre téléviseur.

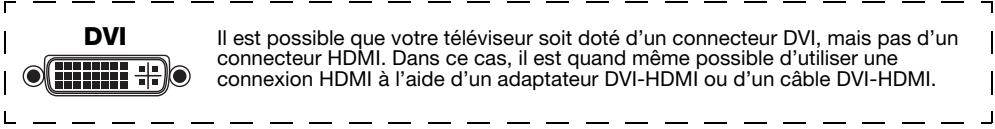

Choix du type de connexion TV à utiliser

1. Utilisez le tableau de droite pour déterminer le connecteur vidéo de votre téléviseur qui offrira la (Meilleure qualité) vidéo.
2. Vérifiez que vous disposez du câble correct. Un câble HDMI est fourni avec le VS-2.
3. Passez à la page indiquée pour lire les instructions de raccordement de votre téléviseur et d'autres appareils multimédia.
4. Pour vous rappeler ultérieurement le type de connexion choisi, mettez une croix dans la case adéquate du tableau.

HDMI Illemnte qualité

Qualité video	Connecteur video TV	Type de cable	Instructions de connexion	Cocher une option
Excellente ★★★★	HDMI	Fourni avec le VS-2	Passez à la page 8.	□
Très bonne ★★★	Composantes Y Pb Pr	Non fourni	Passez à la page 10.	□
Bonne ★	S-Video	Fourni avec le système LIFESTYLE®	Passez à la page 12.	□
Standard ★	Composite	Fourni avec le système LIFESTYLE®	Passez à la page 14.	□

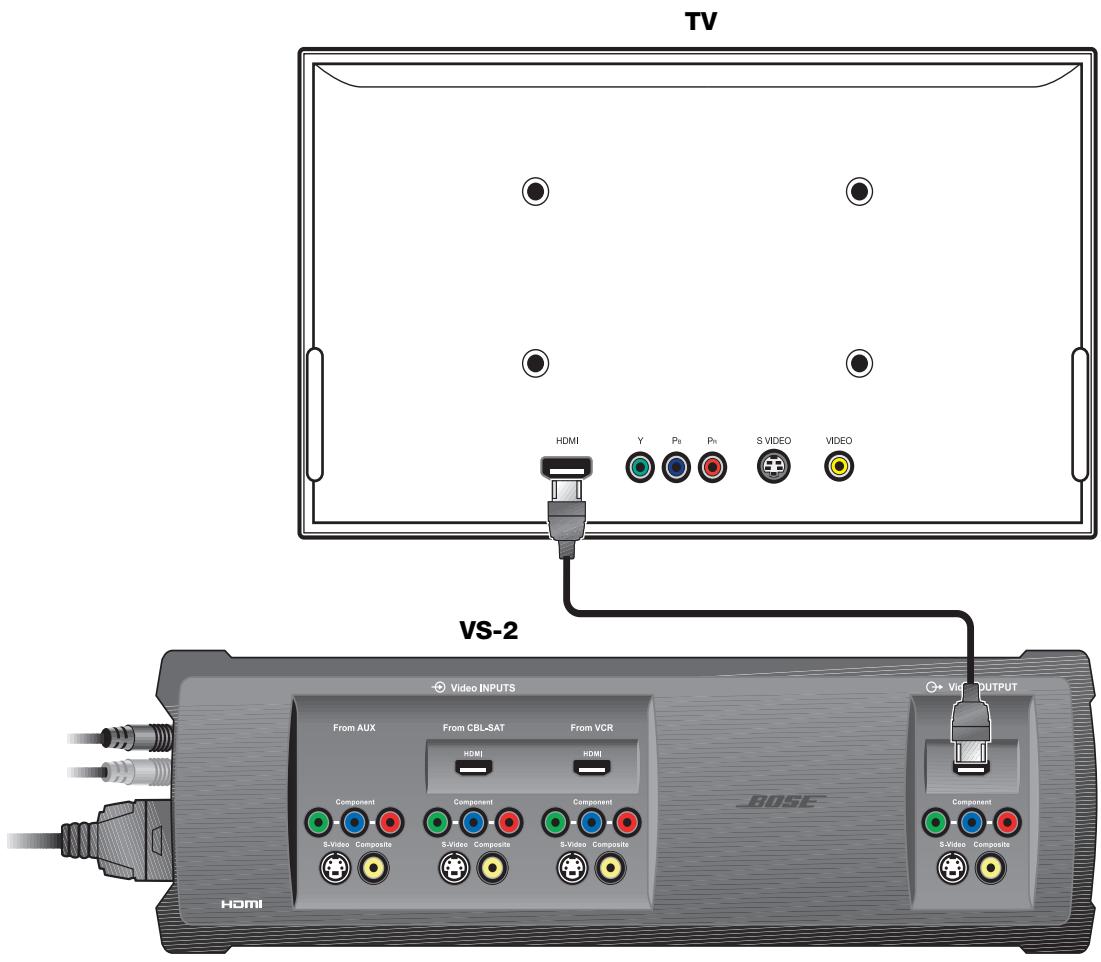

Connexion de la sortie vidéo HDMI du vs-2 au téléviseur

Pour connecter votre téléviseur au VS-2 à l'aide du câble HDMI fourni, procédez comme suit :

1. Branchez une extrémité du cable HDMI au connecteur HDMI à l'arrière du téléviseur.
2. Insérez l'autre extrémité du cable HDMI dans la prise de sortie Video OUTPUT HDMI du VS-2.
3. Passez à la page 9 pour les instructions de connexion d'autres sources vidéo au VS-2.

Choix du type de connexion pour les sources vidéo

1. Regardez la face arrière de toutes vos sources vidéo pour déterminer les types de connecteurs de sortie vidéo dont elles disposent.
2. Utilisez le tableau ci-dessous pour déterminer le connecteur vidéo de votre source qui offrira la (Meilleure qualité) vidéo. Il est recommandé d'utiliser la connexion HDMI si possible. Pour vous rappeler ultérieurement le type de connexion choisi, mettez une croix dans la case adéquate du tableau.

Si l'une de vos sources vidéo ne compte pas de connecteur HDMI, utilisez l'un des autres types de connecteurs. N'oubliez pas que le VS-2 convertit ce format en HDMI.

QualitéVIDEOS	ConnecteurVIDEOS	Magnétoscope	CBL·SAT	AUX (Autre)
Excellente	HDMI	□	□	Non disponible sur le VS-2
Très bonne	Composantes	□	□	□
Bonne	S-Video	□	□	□
Standard	Composite	□	□	□

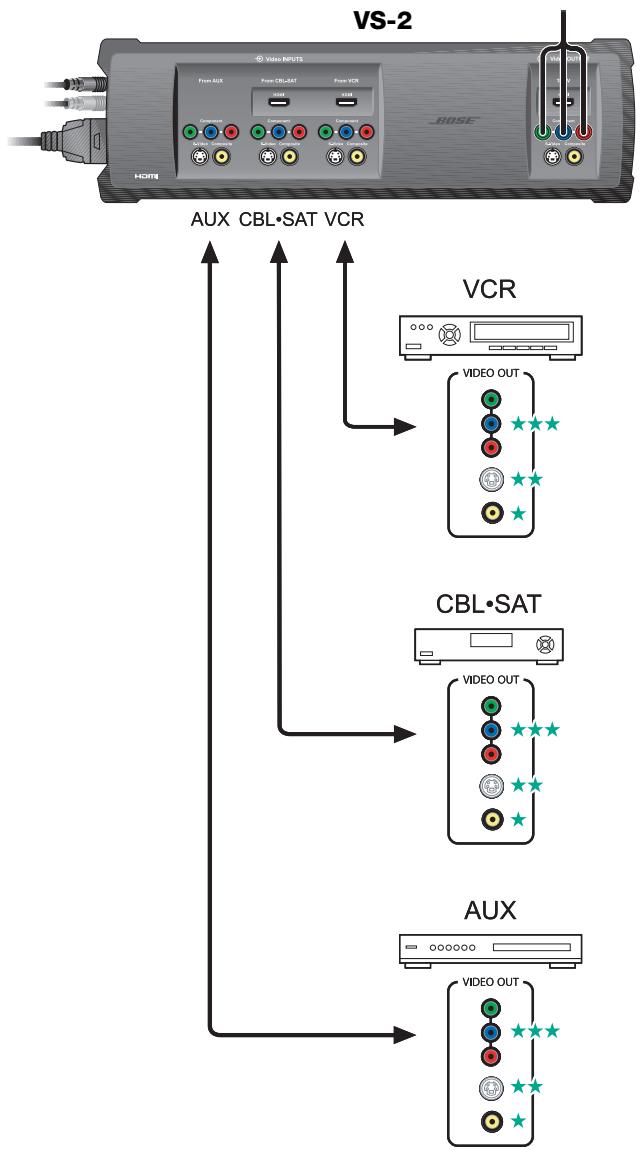

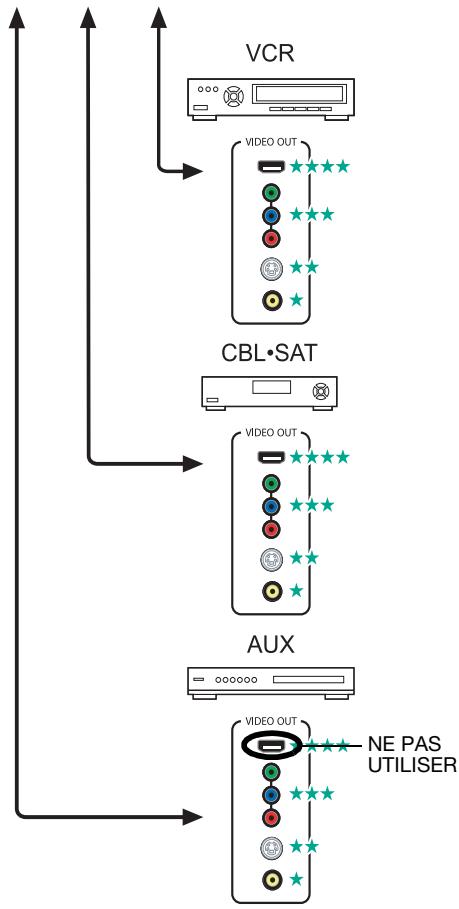

Connexion des sources vidéo au vs-2

1. Branchez une extrémité du cable video choisi dans la ou les prises adéquates de l'appareil.
2. Insérez l'autre extrémité du câble video dans la ou les prises d'entrée Video INPUT appropriée(s) du VS-2.
3. Reportez-vous à la notice d'utilisation de votre système LIFESTYLE® pour plus d'informations sur les connexions.

AUX CBL*SAT VCR

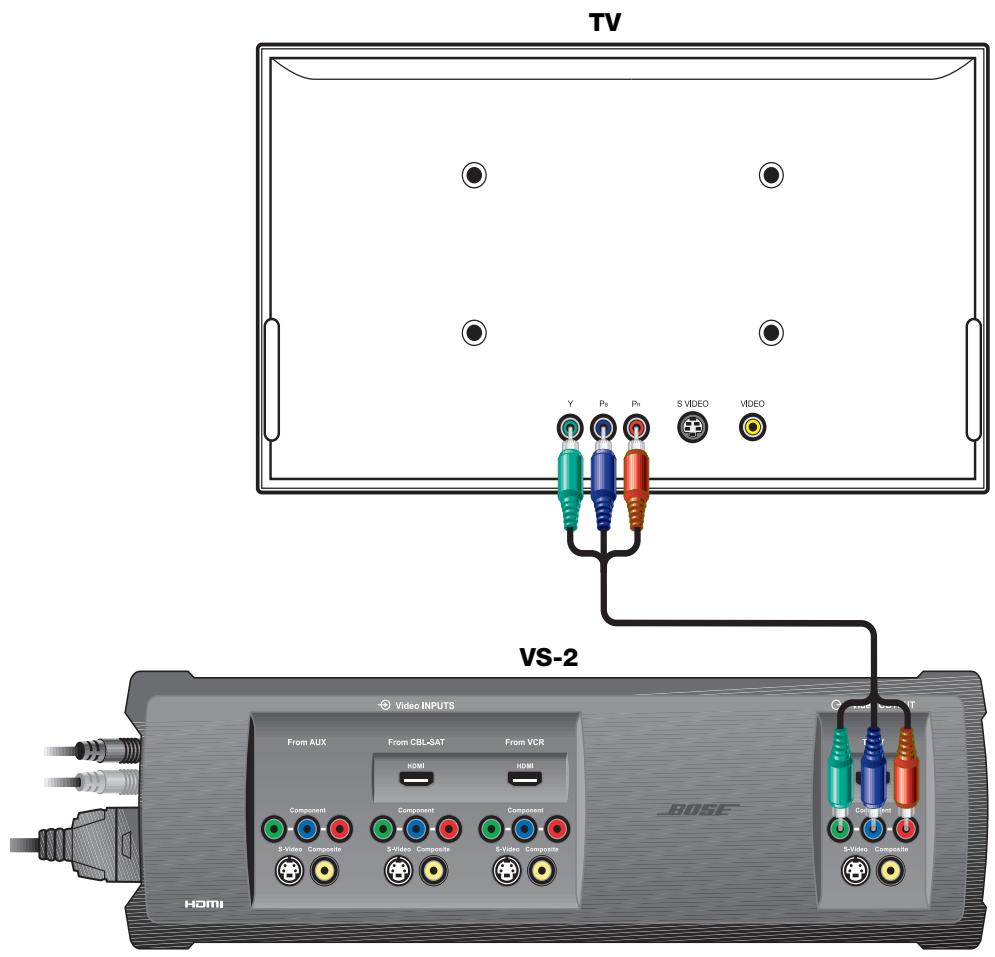

Connexion de la sortie vidéo en composantes du vs-2 au téléviseur

Un câble vidéo en composantes est nécessaire pour effectuer ce branchement.

Pour connecter votre téléviseur au VS-2 à l'aide du cable video en composantes (non fourni), procédez comme suit :

1. Branchez une extrémité du cable vidéo en composantes dans les prises adéquates du téléviseur. Veillez à brancher ensemble les connecteurs ayant des couleurs identiques.
2. Branchez l'autre extrémité du cable vidéo en composantes dans les connecteurs Video OUTPUT Component du VS-2. Ici encore, veillez à brancher ensemble les connecteurs ayant des couleurs identiques.
3. Passez à la page 11 pour les instructions de connexion d'autres sources vidéo au VS-2.

Choix du type de connexion pour les sources vidéo

1. Regardez la face arrière de toutes vos sources vidéo pour déterminer les types de connecteurs de sortie vidéo dont elles disposent.
2. Utilisez le tableau ci-dessous pour déterminer le connecteur video de votre source qui offrira la (Meilleure) qualité video. Il est recommandé d'utiliser la connexion en composantes si possible. Pour vous rappeler ultérieurement le type de connexion choisi, mettez une croix dans la case adéquate du tableau.

Si l'une de vos sources ne gère pas la vidéo en composantes, utilisez la connexion S-Video ou Composite. N'oubliez pas que le VS-2 convertit ces deux formats en vidéo en composantes.

Qualité matériel	Connecteur matériel	Magnétoscope	CBL•SAT	AUX (Autre)
Trèsonne	Composantes	□	□	□
Série	S-Video	□	□	□
Standard	Composite	□	□	□

Connexion des sources vidéo au vs-2

1. Branchez l'autre extrémité du cable vidéo dans les connecteurs Video INPUT appropriés du VS-2. Ici encore, si vous établissez une connexion en composantes, veillez à brancher ensemble les connecteurs ayant des couleurs identiques.
2. Reportez-vous à la notice d'utilisation de votre système LIFESTYLE® pour plus d'informations sur les connexions.

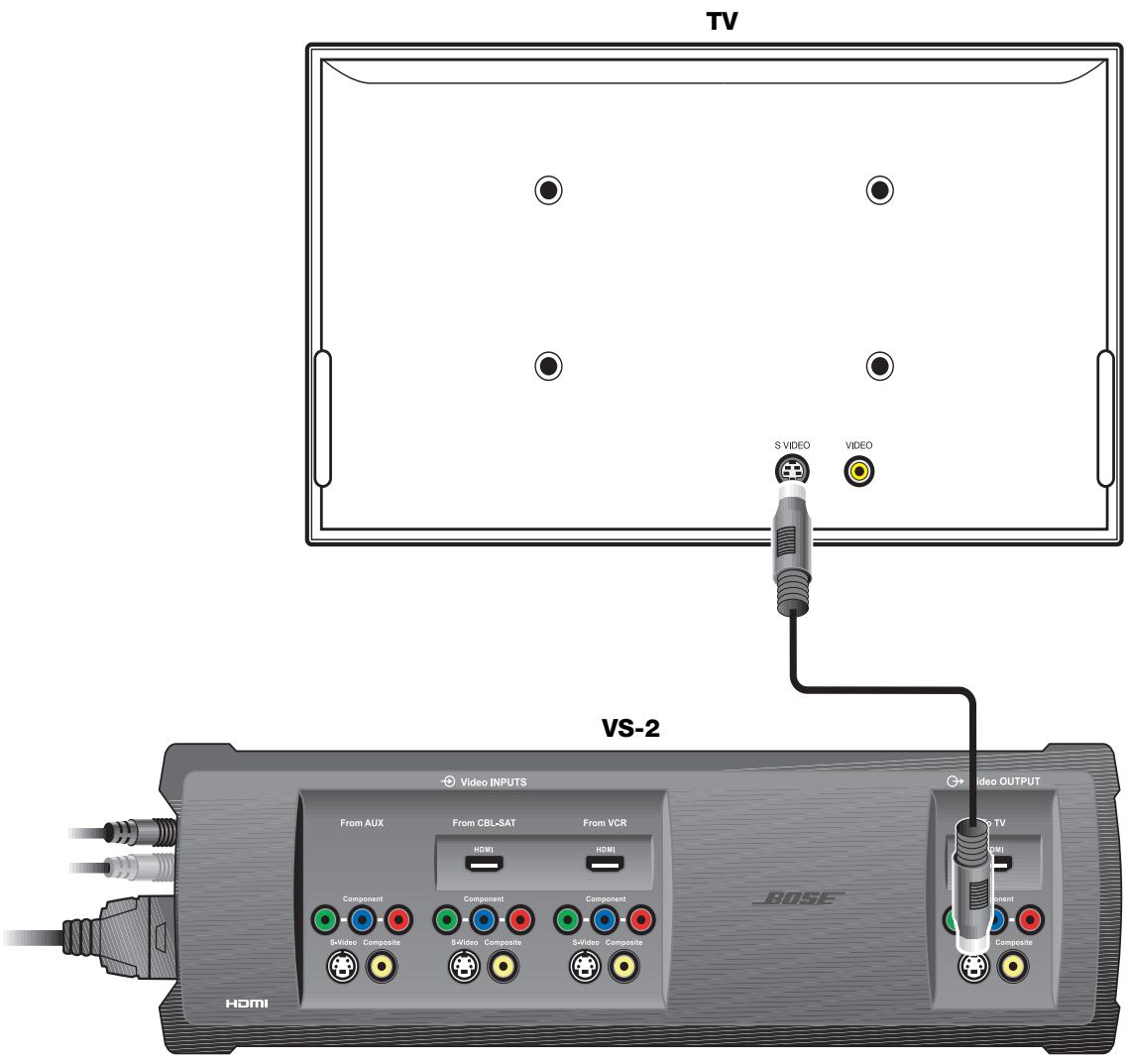

Connexion de la sortie s-video du vs-2 au téléviseur

Pour effectuer ce branchement, vous pouvez utiliser le câble S-Video fourni avec le système LIFESTYLE®.

Pour connecter votre téléviseur au VS-2 à l'aide d'un cable S-Video, procédez comme suit :

1. Branchez une extrémité du cable S-Video dans la prise ajustate du télévisieur.
2. Insérez l'autre extrémité du cable S-Video dans la prise de sortie Video OUTPUT S-Video du VS-2.
3. Passez à la page 13 pour les instructions de connexion d'autres sources vidéo au VS-2.

Choix du type de connexion pour les sources vidéo

Si vous avez connecté votre téléviseur au VS-2 avec un cable S-Video, vous ne pouvez utiliser qu'une connexion S-Video ou Composite pour les entrées des sources, même si l'une d'elles compte des connecteurs de sortie video HDMI ou en composantes.

1. Regardez la face arrière de toutes vos sources vidéo pour déterminer les types de connecteurs de sortie vidéo dont elles disposent.
2. Utilisez le tableau ci-dessous pour déterminer le connecteur video de votre source qui offrira la (Meilleure) qualité video. Il est recommandé d'utiliser la connexion S-Video si possible. Pour vous rappeler ultérieurement le type de connexion choisi, mettez une croix dans la case adéquate du tableau.

Si l'une de vos sources ne gère pas le S-Video, utilisez la connexion Composite. N'oubliez pas que le VS-2 convertit ce format en S-Video.

Qualité matériel	Connecteur matériel	Magnétoscope	CBL·SAT	AUX (Autre)
Bonne	S-Video	□	□	□
Standard	Composite	□	□	□

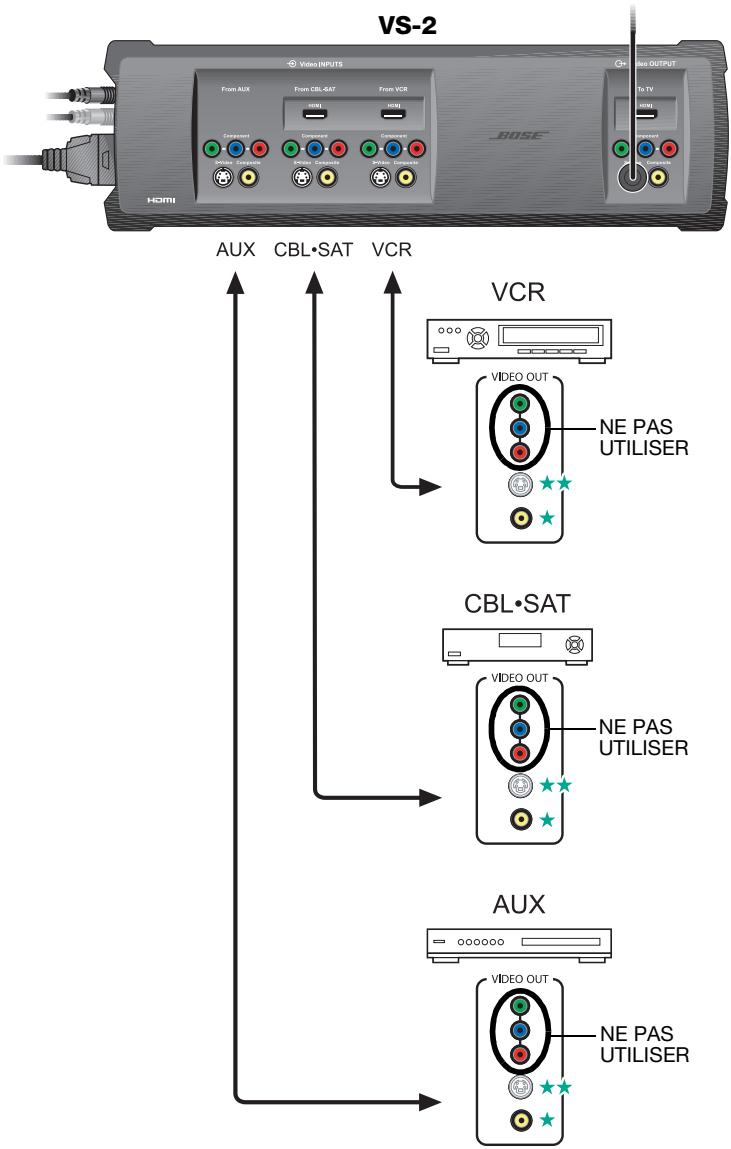

Connexion des sources vidéo au vs-2

1. Branchez une extrémité du câble vidéo choisi dans la prise adéquate de sortie vidéo de l'appareil.
2. Insérez l'autre extrémité du câble vidéo dans la ou les prises d'entrée Video INPUT appropriée(s) du VS-2.
3. Reportez-vous à la notice d'utilisation de votre système LIFESTYLE® pour plus d'informations sur les connexions.

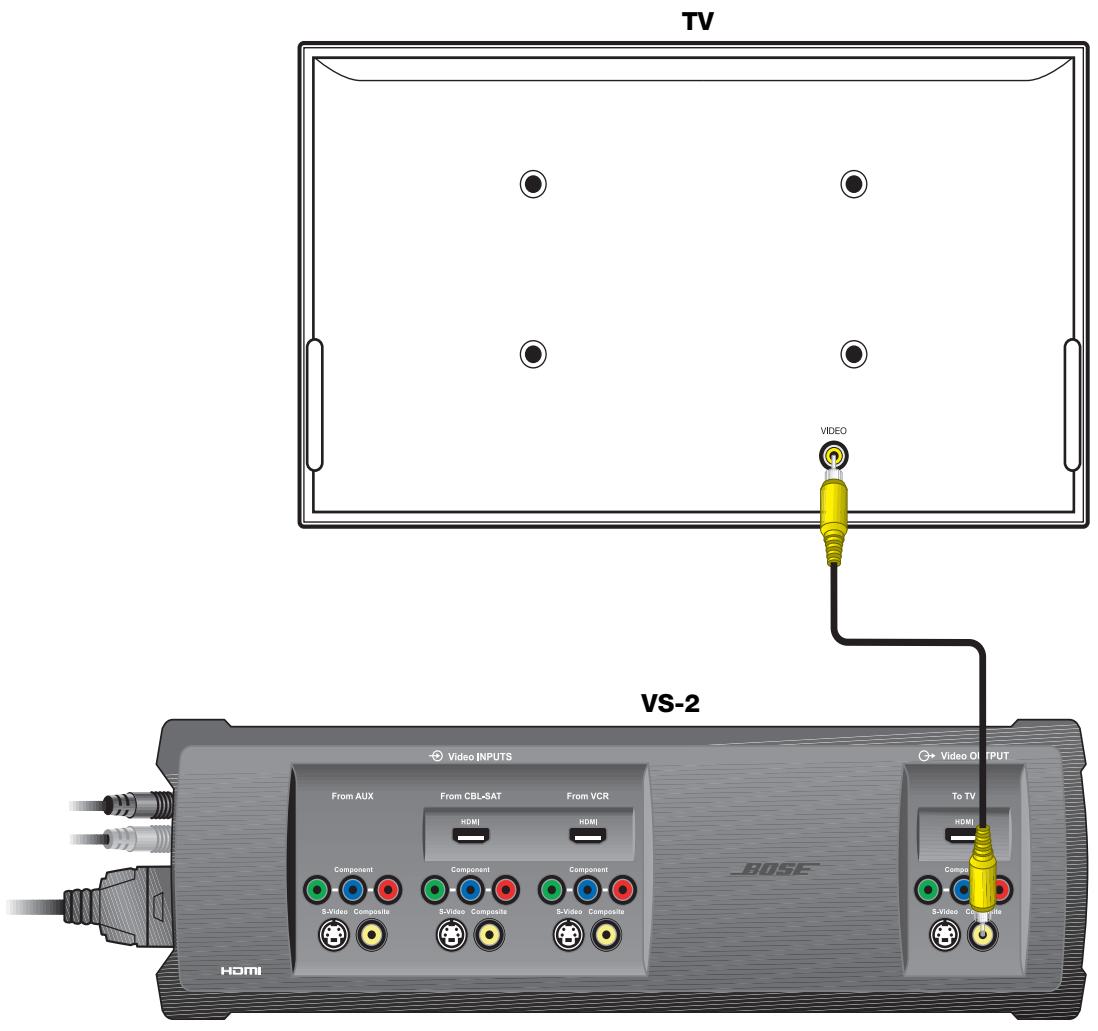

Connexion de la sortie vidéo composite du vs-2 au téléviseur

Pour effectuer ce branchement, vous pouvez utiliser le câble composite fourni avec le système LIFESTYLE®.

Pour connecter votre télévisuel au VS-2 à l'aide d'un cable vidéo composite, procédez comme suit :

1. Branchez une extrémité du câble vidéo composite dans la prise ajustate du téléviseur.
2. Insérez l'autre extrémité du cable vidéo composite dans la prise de sortie Video OUTPUT Composite du VS-2.
3. Passez à la page 15 pour les instructions de connexion d'autres sources vidéo au VS-2.

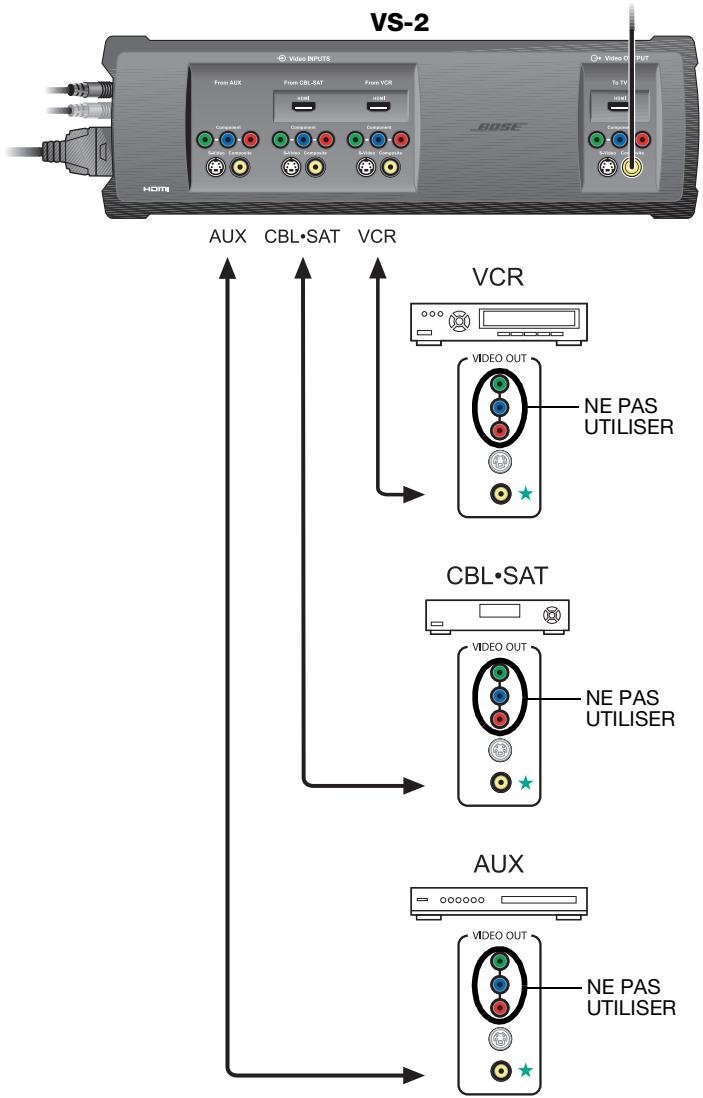

Choix du type de connexion pour les sources vidéo

Si vous avez connecté votre téléviseur au VS-2 avec un cable vidéo composite, vous ne pouvez utiliser qu'une connexion S-Video ou Composite pour les sources, même si l'une d'elles comporte des connecteurs de sortie vidéo HDMI ou en composantes.

1. Regardez la face arrière de toutes vos sources vidéo pour déterminer les types de connecteurs de sortie vidéo dont elles disposent.
2. Utilisez le tableau ci-dessous pour déterminer le connecteur video de votre source qui offrira la (Meilleure qualité) video. Il est recommandé d'utiliser la connexion S-Video si possible. Pour vous rappeler ultérieurement le type de connexion choisi, mettez une croix dans la case adéquate du tableau.

Qualité matériel	Connecteur matériel	Magnétoscope	CBL•SAT	AUX (Autre)
Bonne	S-Video	□	□	□
Standard	Composite	□	□	□

Connexion des sources vidéo au vs-2

1. Branchez une extrémité du câble vidéo choisi dans la prise adaptée de sortie vidéo de l'appareil.
2. Insérez l'autre extrémité du câble vidéo dans la prise d'entrée Video INPUT appropriée du VS-2.
3. Reportez-vous à la notice d'utilisation de votre système LIFESTYLE® pour plus d'informations sur les connexions.

Connexion d'un récepteur câble/satellite au magnétoscope/magnétoscope numérique

Pour enregistrer des programmes à partir d'un récepteur cable ou satellite, vous pouvez connecter votre décodeur cable/satellite au magnétoscope. Le diagramme de cette page est un exemple de connexion de ce type d'équipement.

Avant de commencer, vérifie que vous récepteur cable/satellite et votre magnétoscope sont dotés des connecteurs d'entrée et sortie nécessaires.

Connectez une sortie vidéo non utilisée de votre récepteur cable/ satellite à une entrée vidéo non utilisée de votre magnétoscope. Choisissez le type de connexion qui assure la meilleure qualité d'image. Reportez-vous à la section page 7.

Connectez une sortie audio non utilisée de votre récepteur cable/ satellite à une entrée audio non utilisée de votre magnétoscope.

Enregistrement de programmes

Si vous utilisez la méthode de connexion représentée dans l'exemple, il n'est pas nécessaire de sélectionner la source CBL•SAT pour enregistrer le programme. Si vous le souhaitez, vous pouvez écouter une autre source pendant l'enregistrement.

Mise à jour du logiciel

1. Mettez votre système home cinema LIFESTYLE sous tension et sélectionnez la source CD/DVD.
2. Chargez le disque de mise à jour dans le lecteur du media center.
3. Attendez que l'afficheur du media center indique que l'opération est terminée.

Important : une mise à jour du logiciel est nécessaire.

Votre expanseur VS-2 est fourni avec un disque de mise à jour. Pour permettre au media center de fonctionner avec le VS-2, vous devez charger ce CD dans le lecteur du media center pour actualiser votre système.

Nouveaux éléments du menu système.

Lorsque le VS-2 est connecté au système LIFESTYLE, de nouveaux éléments apparaissent dans le menu Système.

Options video

Nouvel élément	Réglages possibles (les valeurs par défaut sont indiquées en gras).
TV écran large	Non.......Indique au système LIFESTYLE® qu'il est connecté à un téléviseur au format 4:3. Oui.......Indique au système LIFESTYLE® qu'il est connecté à un téléviseur au format 16:9 (écran large).
Résolution videoo (uniquement pour la connexion HDMI TV)	Ajustable.......Permet au système LIFESTYLE® de sélectionner la résolution videoo optimale pour votre téléviseur. Reportez-vous à la section Résolution videoo dans la section « Nouveaux éléments du menu Paramètres. » page 18. Fixe.......Interdir tout une modification de la résolution videoo.
Rémanence	Désactivé.......Supprime l'affichage de la videoo sur l'écran du téléviseur lors du passage de la source videoo sélectionnée à une source audio. Activé.......Préserve l'affichage de l'image de la source videoo sélectionné (CBL●SAT, magnétoscope ou AUX) sur l'écran du téléviseur lors du passage de cette source à une source audio.
Réglages TV	Oui.......Affiche le menu de paramétrage des sources videoo (entrées TV, récepteur cable●satellite, magnétoscope et AUX) sur l'écran du téléviseur et l'afficheur du media center. Non.......Affiche le menu de paramétrage des sources videoo (entrées TV, récepteur cable●satellite, magnétoscope et AUX) sur l'afficheur du media center uniquement.

Options audio

Nouvel élément

Réglages possibles (les valeurs par défaut sont indiquées en gras).

CBL•SAT/VCR(uniquement pour lesconnexions HDMI )

Bose 5.1 ....................Permet d'écouter le son Surround 5.1 sur votre système LIFESTYLE® lorsque la sourceseLECTIONnée est CBL•SAT ou VCR (magnétoscope). Paramètre recommendé – il est préférable de ne pas le modifier.TV Stéréo .....................Indique au VS-2 que le son numérique sur deux canaux reçu (via un cable HDMI) du réceptuercable/satellite ou du magnétoscope doit être transmis au téléviseur (via un cable HDMI). Lesenceintes du système LIFESTYLE® sont coupées.

Nouveaux éléments du menu paramètres.

Lorsque le VS-2 est connecté au système LIFESTYLE, de nouveaux éléments apparaissent dans le menu Paramètres.

Nouvel élément de menu	Description	Réglages possibles (les valeurs par défaut sont indiquées en gras).
Retard audio	Modifie le décalage temporel entre le son et l'image. Cette option permet de synchroniser le son sur l'action lors du visionnage de certains programmes audiovisuels.	0 (pas de retard), 1, 2, 3, 4, 5, 6, 7, 8 (retard maximum)
Résolution videoe	Lorsque le téléviseur est connecté à la sortie HDMI du VS-2, cette option affiche les résolutions videoe prises en charge par le téléviseur. La résolution optimale du téléviseur est besoin comme résolution par défaut, sauf si vous la modifiez.Uniquement disponible si l'options Résolution video du menu Système est réglée sur Ajustable.	480/576p (qualité la plus BASSE), 720p, 1080i, 1080p (qualité la plus élevé)
Affichage d'images	Modifie l'image sur l'écran du téléviseur.	Barres grisesCette option ajoute une barre verticale grise de part et d'autre de l'image.Stretch .........L'image estétirée horizontally pour l'adapter à la largeur de l'écran.Zoom .........La taille de l'image estaugmentée horizontally et verticallement pour l'adapter à l'écran.Normal .........L'image n'est pas modifiée.
Balayage progressif SD	Pour la vente en définition standard, cette option détermine si le balayage de l'image videoe transmise au téléviseur doit être entrelaçé ou progressif.N'apparaît que si le téléviseur est raccordé au VS-2 par une connexion videoe en composantes.	Inactive .........L'image videoe est transmise au téléviseur avec un balayage entrelacé (480i ou 576i).Active .........L'image videoe est transmise au téléviseur avec un balayage progressif (480p ou 576p).

Changement de source

Après l'ajout du VS-2 à votre configuration, il est très facile de changer de source. Il suffit d'appuyer sur la touche de la télécommande correspondant à la source désirée (CD/DVD, VCR, CBL·SAT ou AUX). Si vous désirez l'une des sources connectées au VS-2, veillez à mettre cette source sous tension AVANT.

Choix du canal TV.

Lorsque le VS-2 est connecté au système LIFESTYLE®, la télécommande permet de changer de canal sur la source sélectionnée avec le paramètre Commande de téléviseur (CBL·SAT, VCR, TV ou AUX) dans les options Télécommande du menu Système. Autrement dit, lorsque vous sélectionnez la source TV sur la télécommande, l'image et le son proviennent du canal TV de la source sélectionnée dans l'option Commande de téléviseur. Par exemple, si vous sélectionnez CBL·SAT comme source dans l'option Commande de téléviseur, puis appuyez sur la touche TV de la télécommande, vous pourrez alors visionner le programme sélectionné sur votre récepteur cable/satellite.

Si l'option Commande de télévisuer est définitie comme TV (le par défaut), l'écran du télévisuer restera vierge si vous scélectionné la source TV, sauf si vous avez activé l'options Rémanence (voir « Nouveaux éléments du menu Système. » page 17). Si l'écran du télévisuer est vierge, le media center affiche le message CHOISISISSEZ L'ENTREE TV pour vous rappeler de scélectionner l'entrée video correcte sur le télévisuer.

Visionnage de l'image d'une source pendant l'écoute du son provenant d'une autre source

Normalement, si vous désactivez une source vidéo en choisissant une source audio, l'écran du téléviseur devient vide de toute image. Pour que la source vidéo reste présente à l'écran, ouvrez le menu Système et mettez l'option Rémanence sur Activé.

L'activation de la continuité vidéo permet de continuer à visionner l'image d'un programme tout en écoutant le son provenant d'une autre source, par exemple la radio FM ou AM. Par exemple, vous pouvez regarder un match de football tout en écoutant sa retransmission simultanée sur une radio FM.

Menu Système - Options Télécommande

Affichage du média center - message écran vierge

Matériel recommandé

Pour du bois dur Foret de 3,5 mm

Pour les utiliser, un foret de la taille indiquée pour le type de cheville utilise.

Positionnez le VS-2 au-dessus des vis, bien parallèle au mur.

3 Abaissez le VS-2 sur les vis pour le fixer en place.

Nettoyage

• Pour nettoyer l'extérieur du VS-2, utilisez uniquement un chiffon doux et sec. N'utilisez pas de solvants, de produits chimiques, ni de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des substances abrasives. Veillez à ce qu'aucun liquide ne pénétre dans les ouvertures.
• N'utilisez pas d'aérosols à proximité du VS-2.

Dépannage

Problème	Mesure corrective
Le système ne s'allume pas	Vérifiez que le cable quadri du VS-2 est correctement connecté au media center (voir « Branchement du VS-2 au media center » page 6).Vérifiez que l'alimentation du media center est bien connectée au secteur.
Pas d'image sur le télévisueur	Chargez le disque de mise à jour du logiciel dans le lecteur de DVD, si ce n'est déjà fait. Reportez-vous à la section « Mise à jour du logiciel » page 17.Vérifiez que le cable quadri du VS-2 est correctement connecté au media center (voir « Branchement du VS-2 au media center » page 6).Vérifiez que le télévisueur est bien raccordé au connecteur de sortie TV du VS-2.Vérifiez que vous avez sélectionné l'entrée video appropriée sur le télévisueur.
L' image qui apparait sur le télévisueur n'est pas celle qui correspond à la source sélectionnée	Chargez le disque de mise à jour du logiciel dans le lecteur de DVD, si ce n'est déjà fait. Reportez-vous à la section « Mise à jour du logiciel » page 17.Vérifiez que les sources sont connectées aux entrées appropriées sur le VS-2.Vérifiez que le connecteur Serial Data du VS-2 est correctement inséré dans la prise du media center.Vérifiez que vous avez sélectionné l'entrée video appropriée sur le télévisueur.
Certaines sources ne s'affichent pas sur le télévisueur	Vérifiez que les sources sont connectées aux entrées appropriées sur le VS-2.Vérifiez que vous n'utilissez pas une source qui produit un signal video de qualité supérieure à celle que peut accepter votre télévisueur.

Dimensions

39,55 cm x 12,07 cm x 4,0 cm

Consommation électrique du vs-2

(2) HDMI (CBL • SAT et magnétoscope) (3) Composantes (3) S-Video (3) Composite

Sortie vidéo

HDMI

Composantes

S-Video

Composite

Poids (approximatif)

1,13 kg

Finition

Aluminum coule

Si vous souhaitez obtenir l'aide concernant libre nouveau produit, contactez le service client de

Bose. Reportez-vous à la liste d'adresses et de numéros de téléphone fournie avec le système.

Sont couverts :

Tout défaut de pièces et main-d'œuvre. La présente garantie limitée couvre le fonctionnement de l'expansseur vidéo VS-2 du système LIFESTYLE dans le cadre d'une utilisation normale des appareils et conformément aux instructions mentionnées dans la notice d'utilisation. Elle ne couvre pas les dysfonctionnements résultant d'une utilisation ou maintenance incorrecte ou anormale, d'un accident, d'une humidité excessive, d'un emballage incorrect, de la foudre, d'une surtension électrique, ni d'une manipulation ou modification non autorisée. L'utilisation des systèmes Bose est limitée à certains environnements; reportez-vous à votre notice d'utilisation.

SOUS RÉSERVE DE DISPOSITIONS JURIDIQUES CONTRAIRES, LES DISPOSITIONS DE LA PRESENTE GARANTIE LIMITÉE REMPLACENT TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, ÉCRITE OU ORALE, Y COMPRIS TOUTE GARANTIE DE COMMERCIABILITÉ OU D'ADEQUATION À UN OBJECTIF PARTICULARIER.

Durée de la garantie :

Dans les pays où la durée de la garantie n'est pas fixée par la loi, la garantie limitée Bose a une durée de validité d'un an à compter de la date d'achat. Dans les pays où la durée minimum de garantie est fixée par la loi, la durée de garantie applicable est la période la plus longue entre la durée légale et la durée indiquée ci-dessus.

Nonobstant les dispositions ci-dessus, aux États-Unis, si vous êtes considéré comme un « consommateur » selon les termes du Magnuson-Moss Warranty Act, vous pouvez bénéficier de toute garantie implicite autorisée par la loi pour la période de validité de la garantie limitée explicite, telle que définie ci-dessous. Certains États n'admettant pas les limites relatives à la durée d'une garantie limitée implicite. La restriction ci-dessus peut donc ne pas vous être applicable.

Engagement de notre part :

Réparer ou remplacer, à notre besoin, toute pièce défectueuse, dans un délai raisonnable, et ce gratuitement.

Comment bénéficier du service de garantie limitée :

1. Renvoyez le système, avec une preuve d'achat auprès d'un revendeur Bose agréé, à un centre de réparation Bose ou bien directement à Bose. Respectez les dispositions suivantes :

A. Emballez avec soin le produit avant de l'envoyer. Contactez Bose si vous avez besoin d'un carton pour expédier le produit. B. Contactez Bose pour obtenir un numéro de return. Inscrivez-le visiblement sur le carton. C. Étiquetez et expédiez le colis au centre Bose ajustat.

1. Rapportez le système, avec une preuve d'achat auprès d'un revendeur Bose agréé, à un centre de réparation Bose ou bien directement à Bose. La preuve d'achat n'est pas nécessaire si elle est exclue par la loi.

Recours exclusif :

CETTE GARANTIE LIMITÉE EST TOTALEMENT TRANSFÉRABLE À CONDITION QUE LE PROPRIÉTAIRE ACTUEL FOURNISSE L'ORIGINAL DE LA PREUVÉ D'ACHAT AUPRÉS D'UN REVENDEUR BOSE AGREE. LA RESPONSABILITÉ MAXIMALE DE BOSE NE POURRA EXCÉDER LE PRIX D'ACHAT REEL QUE VOUS AVEZ PAYÉ POUR LE PRODUIT EN AUCUN CAS BOSE NE PEUT ÉTRE TENU RESPONSABLE DE DOMMAGES PARTICULIERS, FORTUITS, SECONDAIRES OU INDIRECTS. CERTAINES LÉGISLATIONS N'ADMETTENT PAS LES LIMITES RELATIVES À L'EXCLUSION OU À LA LIMITATION DES RÉPARATIONS, DES DOMMAGES PARTICULIERS, FORTUITS, SECONDAIRES OU INDIRECTS OU LA LIMITATION DE LA RESPONSABILITÉ À DES MONTANTS SPECIFIÉS. PAR CONSEQUENT LES LIMITATIONS OU EXCLUSIONS CI-DESSUS PEUVENT NE PAS ÉTRE APPLICABLES DANS VÔTURE CAS.

AUTRES conditions :

NOUS VOUS RECOMMANDONS D'INSCRIRE LE NUMERO DE SÉRIE FIGURANT SUR VOTRE PRODUIT ET LES AUTRES INFORMATIONS RELATIVES À VOTRE ACHAT SUR CETTE CARTE ET DE LA CONSUMER PARMI VOS DOCUMENTS PERSONNELS AVEC VOTRE PREUVE D'ACHAT. SI NÉCESSAIRE, CES INFORMATION'S NOUS PERMETTRONT DE MIEUX REPONDRE À VOS BESOINS.

CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES DROITS PARTICULIERS SOUMIS À DES CONDITIONS SPECTIFIÉES. VOUS POUVEZ ÉGÀLEMENT BENÉFICIER D'AUTRES DROITS JURIDIQUES LIÉS AU PRODUIT QUE VOUS AVEZ ACHETE. CES DROITS PEUVENT VARIER D'UN PAYS OU D'UN ÉTAT À L'AUTRE. CERTAINES LÉGISATIONS N'ADMETTEN PAS L'EXCLUSION, LA RESTRICTION OU LA MODIFICATION DE CERTAINS DROITS IMPLICITES OU DE LEURS EFFETS. DANS CES SITUATIONS, LA PRESENTE GARANTIE LIMITÉE RESPECTE LES CONDITIONS DÉFINIES PAR LA LOI EN VIGUEUR. D'AUTRES LOIS VOUS DONNNT LE DROIT DE DEPOSER UNE RECLamation LÉGALE CONTRE LE VENTEUR.

Les lois de votre pays ou état peuvent donner le droit de présenter des réclamations légales contre le vendeur ou le fabricant du produit. La présente garantie limitée ne porte pas atteinte à ces droits.

Recours :

Les dispositions de la présente garantie limitée remplacent toute autre garantie ou condition, à l'exception de celles prévues par la loi. La présente garantie limitée ne porte pas atteinte aux droits conférés par la loi et ne s'oppose pas aux recours juridiques autorisés par la loi.

Cette garantie limitée est annulée si l'étiquette portant le numéro de série de l'appareil a été retirée ou effacée.
