AMILO DESKTOP LA 3740 - Ordinateur de bureau FUJITSU SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Ordinateur de bureau
Processeur	Intel Pentium 4
Fréquence du processeur	3.0 GHz
RAM	1 Go DDR SDRAM
Capacité de stockage	160 Go HDD
Carte graphique	Intégrée
Système d'exploitation	Windows XP
Dimensions approximatives	40 x 17 x 40 cm
Poids	10 kg
Alimentation électrique	230 V, 50 Hz
Connectivité	USB 2.0, Ethernet, VGA
Fonctions principales	Navigation Internet, bureautique, multimédia
Entretien et nettoyage	Nettoyage régulier de la poussière, mise à jour des logiciels
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles sur le marché
Sécurité	Antivirus recommandé, protection contre les surtensions
Compatibilités	Compatible avec la plupart des périphériques USB
Informations générales	Produit destiné à un usage domestique et bureautique

FOIRE AUX QUESTIONS - AMILO DESKTOP LA 3740 FUJITSU SIEMENS

Comment réinitialiser le BIOS de mon Fujitsu Siemens Amilo Desktop LA 3740 ?

Pour réinitialiser le BIOS, démarrez l'ordinateur et appuyez sur la touche 'F2' pendant le démarrage pour accéder au BIOS. Ensuite, recherchez l'option 'Load Setup Defaults' ou 'Réinitialiser aux valeurs par défaut' et confirmez.

Mon ordinateur ne démarre pas, que faire ?

Vérifiez d'abord l'alimentation. Assurez-vous que le câble d'alimentation est correctement branché et que la prise fonctionne. Si l'ordinateur ne s'allume toujours pas, essayez de retirer la batterie (si applicable) et de la remettre après quelques minutes.

Comment mettre à jour les pilotes de mon Fujitsu Siemens Amilo Desktop LA 3740 ?

Rendez-vous sur le site officiel de Fujitsu et accédez à la section 'Support' ou 'Téléchargements'. Entrez le modèle de votre ordinateur pour trouver les pilotes disponibles. Téléchargez et installez les pilotes nécessaires.

Que faire si l'ordinateur est lent ?

Essayez de désinstaller les programmes inutilisés, de vider le cache de votre navigateur et d'exécuter un scan antivirus. Vous pouvez également envisager d'augmenter la mémoire RAM ou de remplacer le disque dur par un SSD pour améliorer les performances.

Comment résoudre les problèmes de connectivité Wi-Fi ?

Vérifiez si le Wi-Fi est activé sur votre ordinateur. Assurez-vous que le routeur fonctionne et redémarrez-le si nécessaire. Si le problème persiste, essayez de désinstaller et de réinstaller le pilote de la carte réseau.

Que faire si l'écran reste noir ?

Assurez-vous que l'ordinateur est allumé et que le moniteur est connecté correctement. Essayez de brancher un autre écran pour vérifier si le problème vient de l'ordinateur ou de l'écran. Si possible, réinitialisez la mémoire RAM.

Comment effectuer un nettoyage de l'ordinateur ?

Utilisez un logiciel de nettoyage comme CCleaner pour supprimer les fichiers temporaires et optimiser le système. Pensez également à faire un nettoyage physique en ouvrant le boîtier et en retirant la poussière à l'aide d'un compresseur d'air.

Comment résoudre les problèmes de son ?

Vérifiez si les haut-parleurs sont correctement connectés et que le volume n'est pas coupé. Allez dans 'Panneau de configuration' > 'Son' pour vérifier les paramètres de sortie audio et réinstaller les pilotes de la carte son si nécessaire.

Mon ordinateur affiche un écran bleu, que faire ?

Un écran bleu peut indiquer un problème matériel ou logiciel. Notez le code d'erreur affiché et redémarrez en mode sans échec pour tenter de résoudre le problème. Vous pouvez également vérifier la mémoire et le disque dur pour détecter des erreurs.

Comment effectuer une sauvegarde de mes données ?

Utilisez un disque dur externe ou un service de sauvegarde en ligne pour sauvegarder vos fichiers importants. Vous pouvez également utiliser des logiciels de sauvegarde pour automatiser le processus.

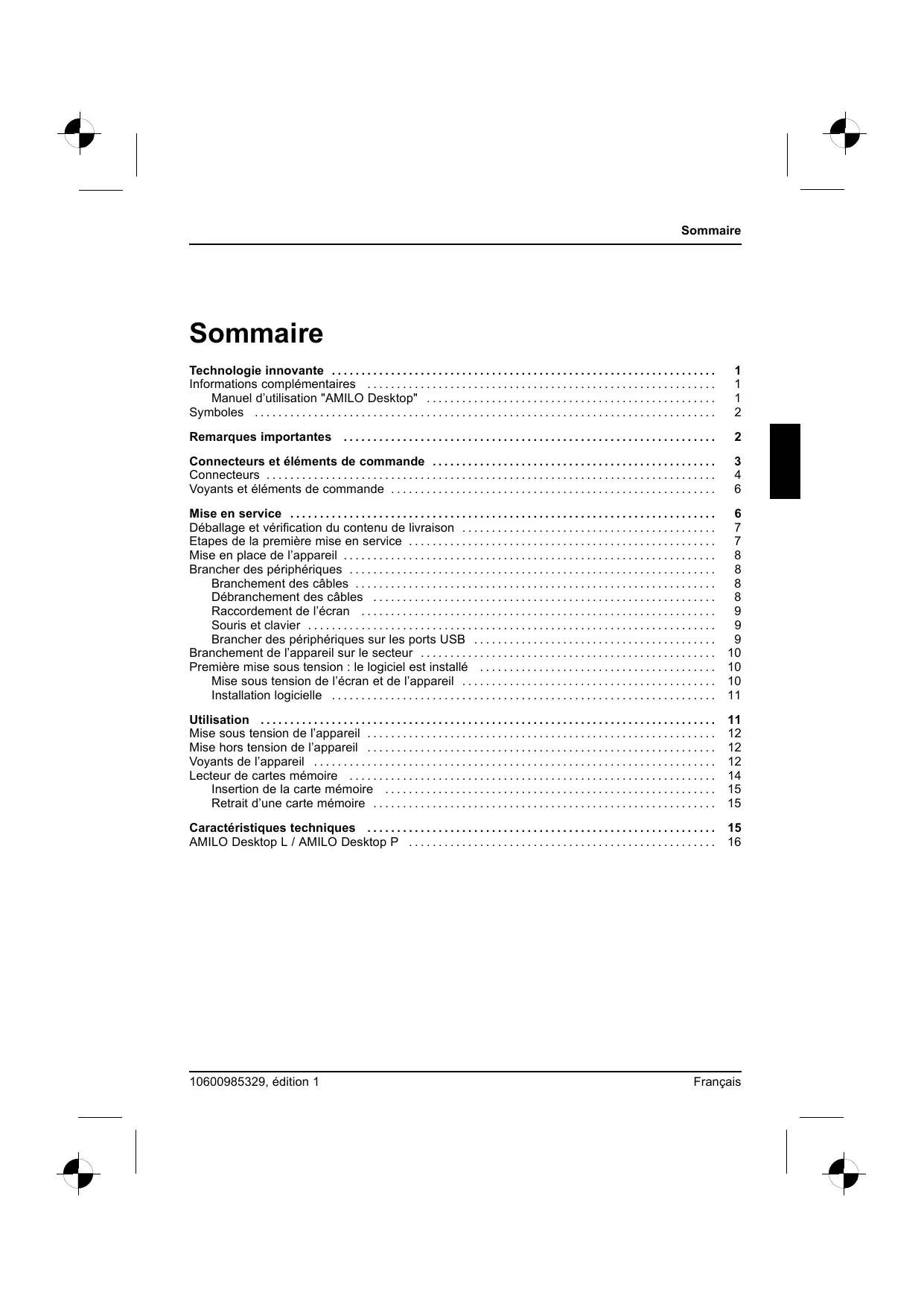

MODE D'EMPLOI AMILO DESKTOP LA 3740 FUJITSU SIEMENS

Première utilisation

Informations complémentaires 1

Manuel d'utilisation "AMILO Desktop" 1

Symboles 2

Remarques importantes 2

Connecteurs et éléments de commande 3

Connecteurs 4

Voyants et éléments de commande 6

Mise en service 6

Déballage et vérification du contenu de livreaison 7

Etapes de la première mise en service 7

Mise en place de l'appareil 8

Brancher des péripériques 8

Branchement des cables 8

Débranchement des câbles 8

Raccordement de I'ecran 9

Souris et clavier 9

Brancher des périhériques sur les ports USB 9

Branchement de l'appareil sur le secteur 10

Première mise sous tension : le logiciel est installé 10

Mise sous tension de I'ecran et de I'appareil 10

Installationlogicielle 11

Utilisation 11

Mise sous tension de I'appareil 12

Mise hors tension de I'appareil 12

Voyants de l'appareil 12

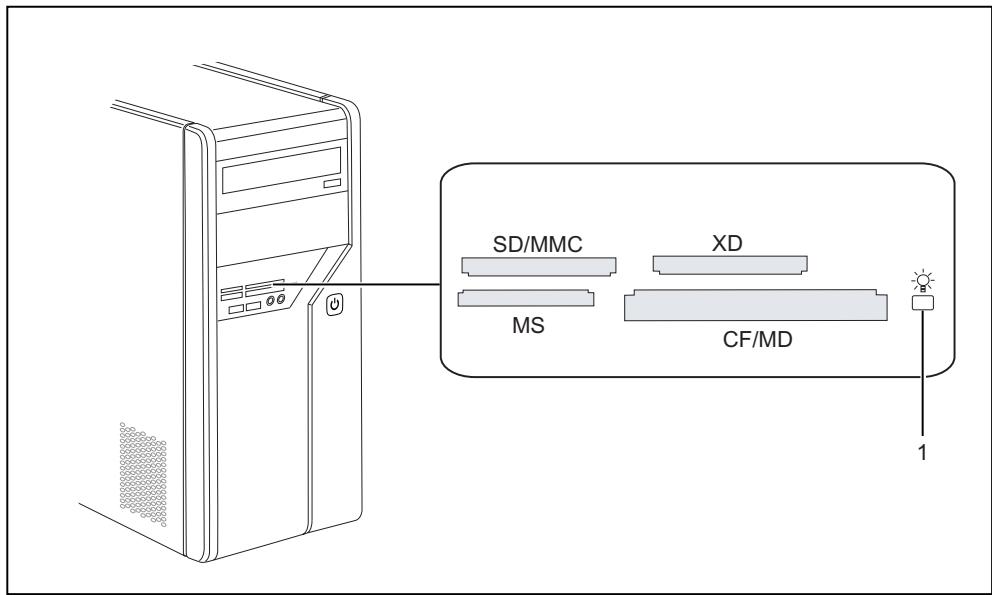

Lecteur de cartes mémoire 14

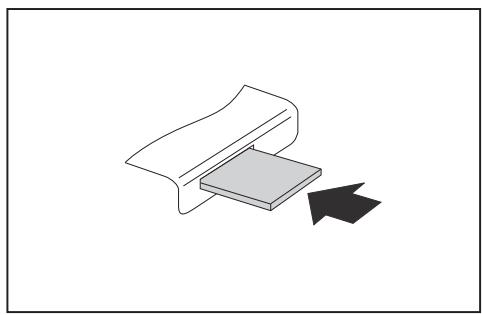

Insertion de la carte mémoire 15

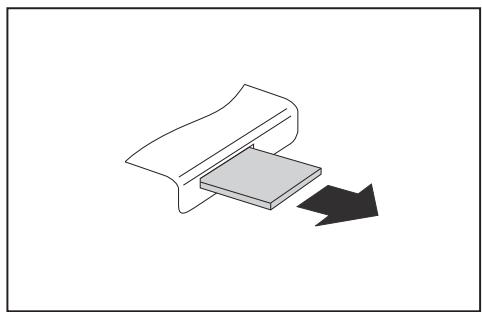

Retrait d'une carte mémoire 15

15

... et design ergonomique caractérisent votre AMILO Desktop, un ordinateur de bureau fiable et convivial.

Votre apparéil est équipé d'un système d'exploitation Microsoft Windows. Déjà préinstallé, ce dernier a été configuré pour vous de manière optimale. L' apparéil est immédiatement prêt à démarrer des sa première mise sous tension.

Votre apparéil est équipé de la toute dernière technologie pour vous permettre de tirer le meilleur de votre experience informatique.

• processeur Intel à faible consommation d'énergie
• boîtier arborant le nouveau design noir et blanc de Fujitsu Siemens Computers Convivial, "l'utilitaire de configuration du BIOS" vous permet de piloter le matériel de votre apparéil et de nouveaux protéggeresque système contre tout accès non autorisé grâce à des attributs de mot de passage performants.

Leprésent manuel d'utilisation vous montre entre autres commentmettre en service et utiliser votre apparéil.

Informations complémentaires

Vous trouverez des informations generales sur votre apparéil dans le manuel d'utilisation "AMILO Desktop".

Les parties de ce manuel relatives aux logiciels renvoient à des produits Microsoft, sous réserve qu'ils fassent partie du contentu de livreaison de votre apparéil.

Lors de l'installation d'autres produits logiciels, reportez-vous aux manuels d'utilisation du fabricant.

Manuel d'utilisation "AMILO Desktop"

Vous trouvrez le manuel d'utilisation "AMILO Desktop" dans le menu Demarrer de Windows sous Tous les programmes - Fujitsu Siemens Computers ou sur le site Internet "www.fujitsu-siemens.com/support".

Symboles

!	signale des instructions à respecter impératifement pour votre propre sécurité, celle de votre apparéil et celle de vos données. La garantie s'éteintès l'instant où vous endommagez l' apparéil en ne respectant pas ces consignes.
i	signale des informations importantes pour l'utilisation correcte de l' apparéil
▷	signale une opération que vous doivent exécuter.
L	indique un résultat
Cette police	signale des données que vous doivent saisir sur le clavier dans une fenêtre de dialogue de programme ou dans une ligne de commande, p. ex. votre mot de passer (Nom123) ou une instruction pour démarrer un programme (start.exe)
Cette police	signale des informations affichées à l'écran par un programme, par ex.: L'installation est terminée !
Cette police	signale • des concepts et des textes dans une surface logicielle, par ex.: Cliquez sur Enregistrer. • Noms de programmes ou fichiers, p. ex. Windows ou setup.exe.
"Cette police"	signale • des renvois à d'autres sections, par ex. "Consignes de sécurité" • Liens vers une source externe, p. ex. une adresse web: Lisez les informations sur "www.fujitsu-siemens.com" • des noms de CD, de DVD ainsi que des désignations et des titres d'autres matériels, p. ex.: "CD/DVD Drivers & Utilities" ou Manuel "Sécurité"
Abc	indique une touche du clavier, par ex.: F10
Cette police	signale des concepts et des passage de texte que l'on souhaite souligner ouMETtre en évidence, par exemple: Ne pasmettre l' apparéil hors tension

Remarques importantes

Respectez les consignes de sécurité figurant dans le manuel "Sécurité" et dans le manuel d'utilisation "AMILO Desktop".

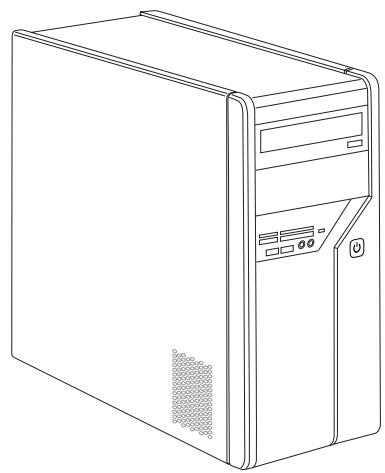

Connecteurs et éléments de commande

Ce chapitre présente les différents composants matériels de votre apparéil. Il vous offre une vue d'ensemble des voyageurs et connecteurs de votre apparéil. Familiarisez-vous avec ces éléments avant d'utiliser votre apparéil.

i

L'illustration ci-après peut être différente de votre configuration.

Connecteurs

Désignation	Illustration	Symbole
Alimentation électrique de l'ordinateur	Connecteur secteur
Son (sources audio externes, par ex. haut-parleur actif, micro) · Son intégré Avec une carte son intégréée supplémentaire, la fonction audio de la carte-mère est inhibée, ou le „Sound Onboard" (son intégré) n'est pas disponible.	Prise jack 3,5 mm	Line In Line Out Mic
Connecteur audio numérique®, voir aussi le manuel d'utilisation de la carte mère.	Connecteur Cinch (Coax)	SPDIF Out (sortie SPDIF)
Branchement de péripériques USB (par ex. clavier, souris, module émetteur/récepteur IR, scanner, imprimante)USB 2.0 Remarque importante sur l'USB 2.0 : pour garantir un taux de transfert de données optimal, nous vous recommandons d'utiliser un cable de raccordement USB d'une longueur max. de 3 m.	Port USB	ou USB
Branchement de péripériques compatibles FireWire ou IEEE-1394 (par ex. magnétoscope, apparil photo numérique)FireWire	Port FireWire	1394
Réseau ou modem ADSL	Douille RJ-45	ou LAN
Douille d'entrée et de sortie video (en option) (voir documentation sur la carte VGA)	Douille 4 broches ou plus	SVIDEO IN (entree SVIDEO) SVIDEO OUT (sortie SVIDEO)
Raccordement pour signal video numérique (monieur)	DVI
Interface audio/vidéo numérique	HDMI

Voyants et éléments de commande

Désignation	Symbole	Signification
Interrupteur principal		Interrupteur de marche/arrêt. L'appareil ne peut plus être reliçné à partir du réseau (réveil par LAN).
Bouton marche/arrêt		Bouton de démarriage du système. • Le bouton marche/arrêt est allumé en blanc : le système est sous tension. • Le bouton marche/arrêt clignote en jaune : le système communique avec le disque dur. • Le bouton marche/arrêt clignote en blanc : le système est en mode économique d'énergie.

Mise en service

Respectez les consignes de sécurité données dans le chapitre "Remarques importantes", Page 2.

Déballage et vérification du contenu de livraison

Il est recommandé de conserver l'emballage d'origine de ou des apparciels en cas de besoin de transport.

Déballez tous les éléments.
Vérifiez que le contenu de l'emballage n'a subi aucun dommage visible pendant le transport.
Vérifiez si la livraison coïncide avec les indications figurant sur le bon de livreaison.
Si vous constatiez des dommages dus au transport ou des incohérences entre le contenu de l'emballage et le bon de livraison, veuilles en informer immédiatement votre point de vente!

Etapes de la première mise en service

Les étapes à suivre pour effectuer la première mise en service de votre nouvel apparéil sont peu nombreuses :

• Sélection de l'emplacement de l'appareil et mise en place de ce dernier
• Branchement des périhériques (appareils externes)
• Vérification de la tension nominale et branchement de l'appareil sur le secteur
• Mise sous tension de l'appareil

Voutrouverez plus d'informations sur les différentes étapes dans les sections suivantes.

Péripétriques (appareils externes)

Si vous avez reçu des pérophériques (par ex. une imprimante) en plus de votre apparéil, connectez-les uniquement après l'installation initiale. La procédure de connexion de ces pérophériques est décrite dans les sections suivantes.

Lecteurs et modules

Si vous avez reçu des lecteurs ou modules en plus de votre apparéil, ajoutez-les uniquement après l'installation initiale. L'ajout de lecteurs et modules est désrite dans le manuel "AMILO Desktop," au chapitre"Extensions du système".

Mise en place de l'appareil

Lors de la mise en place de l'appareil, tenez compte des recommendations et des consignes de sécurité du manuel "Sécurité".

Mettez l'appareil uniquement dans la position de fonctionnement prévue à cet effet (verticalément sur ses pieds).

Nous youse conseillons de poser l'appareil sur un support antiderapant.

Certains vernis et revêtements de surface utilisés sur les meubles pourraient être endommagés par les pieds en caoutchouc.

Evitez de superposer plusieurs apparèls.

L'appareil ne doit être mis en service queABOUT sur ses pieds.

Le lieu d'installation de votre apparéil peut provoquer des vibrations et des bruits génants. Pour éviter cela, il convient de respecter une distance minimum de 3 mm entre les côts du boîtier sans fentes d'aération et d'eventuels autres apparéils ou objets.

Assurez-vous que l'appareil est suffisamment ventilé. Les ouïes de ventilation de l'écran et de l'appareil ne doivent pas être obstruées afin d'éviter toute surchauffe.

Ne soumettez pas l'appareil à des conditions ambientes extrêmes (voir "AMILO Desktop L / AMILO Desktop P", Page 16, section"Conditions ambientes").

Protégez l'appareil contre la poussière, l'humidité et la chaleur.

Brancher des péripériques

Lisez la documentation relative au périhérique avant de le brancher.

A l'exception des péripériques USB, il est impératif desterol les fiches secteur lorsque vous branchez des péripériques externes!

Evitez de brancher ou de débrancher des cables par temps d'orage.

Lorsque vous débranchez un cable, tenez-le toujours par son connecteur.
Ne tirez jamais sur le cable!

Lorsque you branchez ou débranchez des cables, respectez l'ordre indiqué ci-dessous.

Branchement des câbles

Mettez hors tension tous les apparèils concernés.
Debranchez tous les fiches secteur des prises avec terre de protection.
Branchez tous les cables sur l'appareil et sur les périphériques. Respectez impérativement les consignes de sécurité du chapitre "Remarques importantes", Page 2.
- Enfichez tous les cables de transmission de données dans les prises spéciales des reseaux de transmission de données/telecommunications.
Enfichez toutes les fiches secteur dans les prises avec terre de protection.

Débranchement des cables

Mettez hors tension tous les apparèils concernés.
Debranchez tous les fiches secteur des prises avec terre de protection.
Debranchez tous les cables de transmission de données des prises des reseaux de transmission de données/telecommunications.
Debranchez tous les cables sur l'appareil et sur les périhériques.

Raccordement de l'écran

Preparez l'écran comme décrit dans le manuel d'utilisation de l'écran (p. ex. brancher des cables).
Enfichez le cable de données dans le port écran de l'appareil.

Selon la version de votre apparéil et de votre écran, vous pouvez également raccorder le cable de données à l'interface DVI.

• Branchez le cable secteur dde l'écran sur une prise avec terre de protection.

Souris et clavier

Une souris et un clavier sont livrés avec votre apparéil. Vous trouvrez une description appropriée dans le manuel d'utilisation "AMILO Desktop".

Raccordement de la souris et du clavier

Raccordez la souris et le clavier à un port USB, voir "Brancher des péripériques sur les ports USB", Page 9.

Brancher des péripériques sur les ports USB

Voussouspoucezbrancher sur lesportsUSB un grand nombre de peripheriques (p. ex.imprimante, scanner,modem ou clavier).

Les périhériques USB supportent le branchement à chaud (hotplug). Par conséquent, les cables des périhériques USB peuvent être branchés et débranchés sans qu'il soit nécessaire d'eteindre l'appareil.

Vous trouvrez d'autres informations dans la documentation fournie avec les péripériques USB.

Branchez le cable de données sur le périhérique.
Raccordez le cable de données à l'un des ports USB de l'appareil.

Pilotes

Les péripériques que vous branchez sur l'un des ports USB n'ont en général besoin d'aucun pilote propre puisque le logiciel nécessaire est déjà intégré au système d'exploitation. Mais si le péripérisque USB requiert un logiciel propre pour fonctionner, installez-le au moyen du support de données quizzleigne le péripérisque USB.

Pour raccorder le port USB avant de votre apparéil au périphérique USB, utilisez uniquement un cable de 3 m de longueur max. pour bénéficier de l'USB 2.0.

Branchement de l'appareil sur le secteur

Branchez l'appareil sur le secteur (1).
Raccordez la fiche secteur à une prise secteur avec protection par mise à la terre (2).

Première mise sous tension : le logiciel est installé

Si l'appareil est intégré à un réseau, les données relatives aux utilisateurs, au serveur et aux protocôles de réseau sont indispensablees lors de l'installation du logiciel.

Le logiciel fourni est installé et configuré lors de la première mise sous tension de l'appareil. Prévoyez un certain temps pour cette opération car elle ne doit pas être interrompue.

Dès que l'installation commence, vous ne pouvez plusmettre l'appareil hors tension, jusqu'à ce que l'installation soit terminée!

Pendant l'installation, vous pouvez redémarrer l'appareil uniquement si le système vous y invite!

A défaut, l'installation ne s'effectue pas correctement et le contenu du disque dur est à restaurer intégralement.

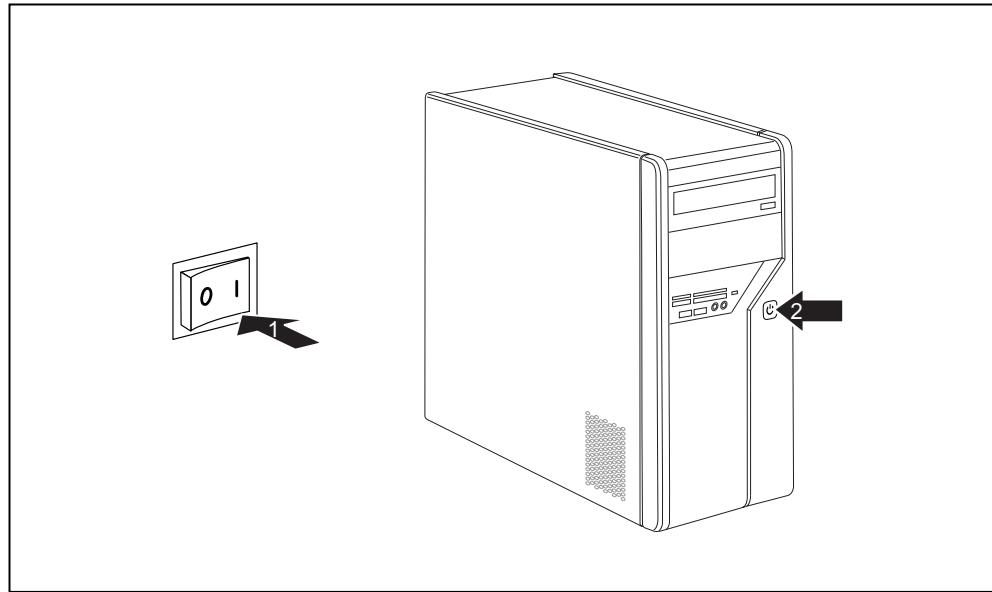

Mise sous tension de l'écran et de l'appareil

Allumez l'écran (voir le manuel d'utilisation de ce dernier).

Mettez l'interrupteur principal au dos de l'appareil en position "l" (1).
Appuyez sur le bouton marche/arrêt situé sur la façade de votre apparéil.
Levoyantde marchesallumeet l'appareil demarre.

Installation logicielle

Pendant l'installation, suivez les instructions à l'écran.
En cas d'ambiguités concernant les données à saisir, consultez l'aide de votre système d'exploitation.

Vous trouvrez de plus amples informations sur le système ainsi que sur les pilotes, utilisaires et mises à jour dans le manuel de restauration des logiciels installés et sur le site Internet "http://www.fujitsu-siemens.com/support".

Utilisation

Mise sous tension de l'appareil

Le cas échéant, mettez l'écran sous tension (voir le manuel d'utilisation de l'écran).
Appuyez sur l'interrupteur Marche/Arrêt sur la face avant de l'appareil.

Mise hors tension de l'appareil

Quittez le système d'exploitation correctement.
Si le système d'exploitation ne bascule pas automatiquement l'appareil en mode d'économie d'énergie ou ne le met pas hors tension automatiquement, appuyez sur l'interrupteur Marche/Arrêt pendant au moins 4 secondes.
L'appareil consomme ainsi un minimum d'énergie.

L'interrupteur Marche/Arrêt ne sépare pas l'appareil de la tension de secteur. Pour une séparation complète, vous devez débrancher la fiche secteur de la prise de courant.
Le cas échéant, mettez l'écran hors tension (voir le manuel d'utilisation de l'écran).

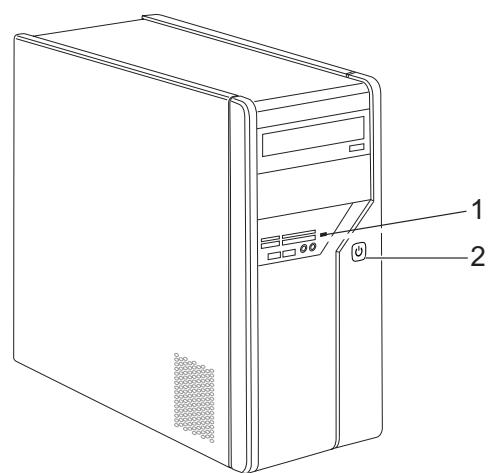

Voyants de l'appareil

Les voyants se situent sur la façade du boftier.

1 = Voyant d'etat du lecteur de cartes mémoire 2 = Voyant de marche

Voyant d'etat du lecteur de cartes mémoire

Levoyant est allumé fixe: une carte mémoire est insérée.
Levoyant clignote:le système communique avec la carte mémoire insérée.
Levoyant n'est pas allumé : il n'y a pas de carte mémoire dans le lecteur.

Voyant de marche

En mode économique d'énergie, l'appareil ne doit pas être débranché du secteur sous peine d'engendrer une perte de données.

Levoyant est allumé en blanc:l'appareil est sous tension.
- Levoyant clignote en blanc: l'appareil est en mode economie d'énergie. ÀpRESvoir allumé le bouton marche/arrêt, l'appareil se met sous tension ou revient à l'étatqui régnait avant le passage en mode economie d'énergie.
Levoyant clignote en jaune:le système communique avec le disque dur.
Levoyant n'est pas allumé:l'appareil est débranché du secteur ou prét à fonctionner. Si l'appareil est prét à fonctionner, il peut etre mis sous tension à l'aide du bouton marche/arrêt.

Lecteur de cartes mémoire

Votre appareil est équipé en façade d'un lecteur de cartes mémoire.

1 = Voyant d'etat du lecteur de cartes mémoire

Types de cartes possibles sans adaptateur :

• CompactFlash Card (Type I et II) (CF)
• CompactFlash Ultra DMA
  IBM Microdrive (MD)
• SecureDigital Card (SD)
• SecureDigital Card HC (SD HC)
  MultiMedia Card (MMC)
  Memory Stick (MS)
  Memory Stick Pro
• xD Picture Card (xD)
• xD Picture Card M type
• xD Picture Card H type

Types de cartes possibles avec adaptateur :

Memory Stick Duo
Memory Stick Pro Duo
Memory Stick Micro
- Reduced-Size MultiMedia Card (RS-MMC)
MultiMedia Card micro (MMC micro)
MultiMedia Card mobile (MMC mobile)
- Mini-SecureDigital Card (Mini SD)
- Micro SecureDigital Card (Micro SD)

i

Respectez les indications du fabricant lorsque vous utilisez des cartes mémoire.

Youtrouvrez dansle commerce des adaptateurs appropriésa vortre carte mémoire.

Insertion de la carte mémoire

Poussez prudemment la carte mémoire dans son emplacement (slot). La zone d'inscription doit être orientée vers le haut. Ne forcez pas sous peine d'endommager les surfaces de contact fragiles.
Levoyant d'etat du lecteur de cartes mémoire s'allume fixe.

Retrait d'une carte mémoire

Attendez impératifement que levoyant d'etat ne clignote plus avant de retirer la carte.

Retirez la carte mémoire de son emplacement (slot).

éristiques techniques

Caracteristiques électriques
Normes de sécurité respectées :	CE, Sécurité produit LVD (directive basse tension) 2006/95/CE, IEC60950-1, EN60950-1, CEM : 2004/108/CE, EN55022, classe B, EN55024, EN61000-3-2/3, RTTE 1999/5/CE, normes environnementales : RoHS FSC-03230
Classe de protection :	I
Plage de tension nominale	220 V - 240 V
Fréquence nominale	50 Hz - 60 Hz
Dimensions
Largeur/Profondeur/Hauteur :	373 mm x 175 mm x 398 mm
Poids
en version de base :	9,6 kg
Conditions ambientes
Température
Fonctionnement	15 °C .... 35 °C
Transport	-25 °C .... 60 °C
Condensation non autorisée pendant le fonctionnement !

i

La fiche technique de ces apparèils contient des caractéristiques techniques complémentaires. Vous la trouvrez sur le site Internet "www.fujitsu-siemens.com".
