IF-F51VPTI - Radio portable ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio portable professionnelle
Marque	ICOM
Modèle	IF-F51VPTI
Bande de fréquence	VHF 136-174 MHz
Nombre de canaux	128 canaux / 8 banques
Espacement des canaux	12,5 / 20 / 25 kHz
Alimentation	7,2 V CC (batterie Li-ion BP-227 1700 mAh)
Autonomie batterie	Environ 10 heures (cycle 5/5/90 %)
Puissance RF	5 W (émission)
Puissance audio	700 mW (haut-parleur interne)
Indice de protection	IP67 (étanche à l'immersion 1 m / 30 min)
Dimensions (L × H × P)	56 × 97 × 36,4 mm (sans projections)
Poids	Environ 282 g (avec batterie BP-227)
Température d'utilisation	-25 °C à +55 °C
Fonction PTI (protection travailleur isolé)	Détection d'inclinaison et perte de mouvement, alarme sonore/vibrante
Signalisation	CTCSS, DTCS, 2 tons, 5 tons, BIIS 1200
Enregistreur vocal	8 minutes intégré, activation manuelle ou automatique
Fonction vibreur	Oui (alerte vibrante)
Balayage	17 listes de balayage personnalisables, prioritaire, nuisance delete
Connectivité	Microphone GPS optionnel, clonage via OPC-966/U, port accessoires 9 broches
Accessoires inclus	Batterie BP-227, antenne (selon version), clip ceinture
Normes militaires	Conforme MIL-STD

FOIRE AUX QUESTIONS - IF-F51VPTI ICOM

Comment activer la fonction PTI (protection du travailleur isolé) ?

La fonction PTI se programme via le logiciel. En utilisation, l'alarme se déclenche automatiquement en cas d'inclinaison ou d'immobilité prolongée. Une pré-alarme sonore/vibrante avertit avant le cycle d'urgence. Vous pouvez aussi déclencher l'alarme manuellement avec le bouton rouge sur le dessus.

Quelle est l'autonomie de la batterie et comment la recharger ?

La batterie Li-ion BP-227 (1700 mAh) offre environ 10 heures (cycle 5/5/90 %). Utilisez le chargeur de bureau BC-152 (9-10 h) ou le chargeur rapide BC-119N avec adaptateur AD-100 (2,5-3 h).

Puis-je programmer des canaux et des groupes de communication ?

Oui, le IF-F51VPTI supporte les signalisations CTCSS, DTCS, 2 tons, 5 tons et BIIS 1200 pour créer des groupes privés. Jusqu'à 8 codes 5 tons peuvent être décodés par canal. La programmation s'effectue via logiciel (câble OPC-966).

La radio est-elle étanche ?

Oui, elle est certifiée IP67, ce qui signifie qu'elle résiste à l'immersion jusqu'à 1 mètre de profondeur pendant 30 minutes et est totalement protégée contre la poussière.

Comment utiliser l'enregistreur vocal ?

L'enregistreur de 8 minutes peut s'activer automatiquement à la réception d'un appel spécifique (5 tons ou BIIS 1200) ou manuellement via une touche programmée. Vous pouvez choisir des durées prédéfinies : 10, 30, 60 ou 120 secondes.

Quels accessoires sont disponibles ?

Vous pouvez utiliser des micros haut-parleurs étanches (HM-138, HM-168), des oreillettes (HS-94, HS-95), un boîtier VOX/PTT (VS-1SC), et des clips ceinture (MB-86, MB-96F). Des antennes interchangeables sont aussi proposées selon la fréquence.

Comment régler le niveau de détection de mouvement PTI ?

Le seuil de détection de mouvement est réglable en continu via le logiciel de programmation. L'angle d'inclinaison (entre 0° et 90°) est également programmable au degré près grâce à l'accéléromètre 2 axes.

Puis-je utiliser la radio avec un kit mains-libres ?

Oui, avec le boîtier VS-1SC (fonction VOX et PTT) et un casque ou oreillette compatible. La fonction VOX est également disponible avec certains accessoires optionnels.

Que faire si la batterie ne tient pas la charge ?

Vérifiez que les contacts de la batterie et du chargeur sont propres. Si le problème persiste, remplacez la batterie par une neuve (réf. BP-227). Un chargeur défectueux peut aussi être en cause ; testez avec un autre chargeur.

Comment réinitialiser la radio aux paramètres d'usine ?

La réinitialisation s'effectue via le logiciel de programmation (câble OPC-966). En cas de dysfonctionnement, contactez un service agréé ICOM. Il n'y a pas de procédure manuelle simple.

MODE D'EMPLOI IF-F51VPTI ICOM

Autres fonctionnalités

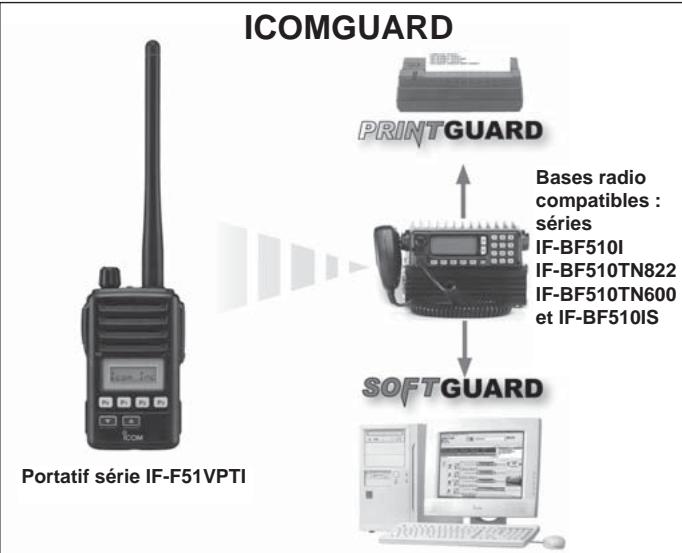

Équipements compatibles

Les portatifs PTI peuvent être inclus dans une flotte ICOM existante ou être intégrés dans les systèmes de gestion PRINTGUARD ou SOFTGUARD.

Affichage de textes sur l'écran du portatif

L'écran LCD affiche jusqu'à 8 caractères, extensible jusqu'à 95 en mode défilant (scrolling).

Fonction antivol

Détection de mouvement grâce au module PTI.

Inscription à la mise en route

Lors de la mise sous tension du portatif.

Sécurité positive avec IF-BF510IS

-Par l'envoi d’un sélectif à la base qui envoie un accusé de réception (ACK) -La base interrogue le portatif qui retourne alors un "ACK"

SPECIFICATIONS

GENERAL

• Fréquences couvertes

IF-F51VPTI

:136-174MHz

IF-F61VPTI

:400-470MHz

• Nombre de canaux : Max. 128 canaux / 8 banques
• Espacement des canaux : 12,5 / 20 / 25 kHz
• Pas du canal PLL : 2,5/3,125 kHz Impédance Antenne : 50 Ω (SMA Type)
• Alimentation : 7,2 V DC
• Consommation (approx.)

Émission 5W : 1,8 A

a 1W

:1,8A

:0,7A

Réception AF max. : 500 mA (Haut-parleur interne)

350mA (Haut-parleur externe)

Veille

:85mA

• Températures d'utilisation: -25 °C à +55 °C
• Dimensions (L×H×P) : 56 × 97 × 36,4 mm (projections non incluses)
• Poids (approx.) : 282 g (Avec BP-227)

Emetteur

Puisance

IF-F51VPTI

:5W

IF-F61VPTI

:4W

• Système de modulation : Modulation de fréquence par variation de réactance

• Excursion maximale

: ±5 kHz (large)

± 4 kHz (moyen)

±2,5 kHz (étroit)

• Erreur Fréquence : ±2,5 ppm
• Émissions non-essentielles: 0,25 W ( ≤ 1 GHz) [ 1,0\mu \mathrm{W} (>1\mathrm{GHz}) ]
• Limitation de modulation : 60–100 % au Max. déviation Distorsion harmonique : 3 % typ. (AF 1 kHz, 40 % deviation)
• Puissance du canal adjacent : 70 dB Min. (large, moyen) 60 dB Min. (étroit)
• Impédance micro. Ext. : 9-Pins multi connecteur/2,2 kΩ

Recepteur

Sensibilité

: -4 dBuV typ. (emf, à 20 dB SINAD)

Sensibilité du squelch

: -4 dBμV typ. (emf, au seuil)

• Sensibilité du canal adjacent: 75 dB typ. (large, moyen) 65 dB typ. (étroit)

Taux de réjection réception : 70 dB

• Intermodulation

:67dBtyp.

• Bruit et ronflement (Avec filtrage CCITT)

55 dB typ. (large)

53 dB typ. (moyen) 50 dB typ. (étroit)

• Puissance audio

: 0,7 W typ. (Haut-parleur interne) 0,5 W typ. (Haut-parleur externe) à 5 % de distortion sous 8 Ω

• Connecteur HP externe

: 9-pin multi connecteur / 8 Ω

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais BP 45804 - 31505 TOULOUSE CEDEX 5 Tel: [phone] - Fax: [phone] WEBICOM: http://www.icom-france.com E-mail: [e-mail]

ICOM

CACHED DISTRIBUTEUR

ICOM

RADIOCOMMUNICATION

IF-F51VPTI

Portatif VHF PTI

IF-F61VP TI

Portatif UHF PTI

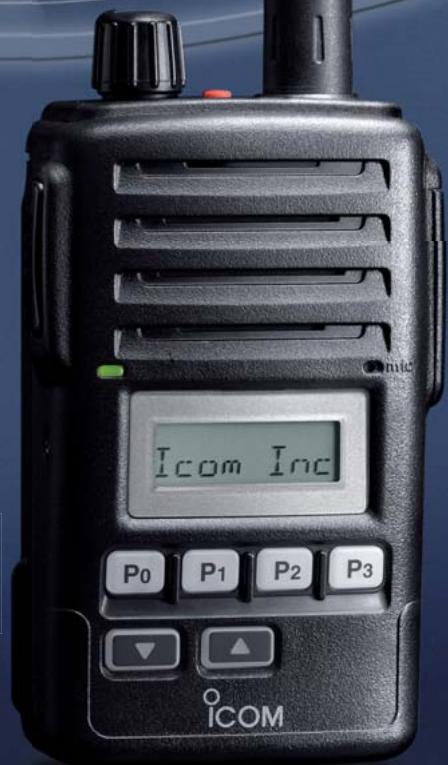

Protection du travailleur isolé!

NOUVEAU ! ALARME SONOREET / OU VIBRANTE

128 canaux à banques

2 Tons, 5 Tons Compatible BIIS-1200

5 W RF 700 mW AF

mche IP-67

Ecran LCD à caractères

Enregistrevoix

function via

VIBREUR

700 mW (typ.)

SORTIE AUDIO

ENREGISTREUR VOCAL 8 minutes

Icom France S. A. S.

Ne choisissez plus entre protégger et communiquer !

Photos non contractuelles

Modèle représenté avec antenne courte FA-S57US Carte PTI

IF-F51VPTI

Portatif VHF PTI

IF-F61VPTI

Portatif UHF PTI

Fonction PTI et perte de mouvement

Equipé en standard de la première génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre).

L'alarme automatique se déclenche lorsque le portatif est incliné ou immobile.

Une pré-alarme sonore et / ou vibrante* avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 Modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détention de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré après

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (detection des vibrations du corps). Le seuil de détection de mouvement est régulable en continu.

*Seulement en perte de verticalité

Fonction vibreur

Lorsqu'un code 5 tons pré-programmé ou un appel d'un groupe spécifique d'utilisateurs (mode BIIS 1200) ou un message d'état (mode BIIS 1200) est reçu, la radio vibre (plusieurs modes disponibles).

Enregistreur vocal de 8 minutes

Quand un code 5 tons pré-programmé ou un appel d'un groupe spécifique d'utilisateurs (mode BLIS 1200) est reçu, l'enregistreur vocal commence à enregistrer automatiquement la communication. Vous ne manquerez plus un appel important, même si vous êtes temporairement indisponible.

Vous pouvez lancer manuellement l'enregistrement des communications. Il enregistre jusqu'à 8 minutes maximum (ou sous forme d'enregistrement de durées prédéfinies à 10 s., 30 s., 60 s. ou 120 s.).

Cette icône indique un nouveau message

Puissance audio de 700 mw

L'IC-F51VPTI délivre un son puissant grâce à sa sortie audio de 700 mW et à l'ampli BTL. Le compresseur offre des transmissions claires et fortes. L'amélioration des tonalités de basse améliore également l'audio.

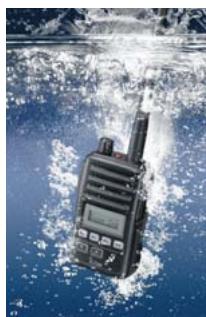

Etanchéité ip-67

Un joint spécial autour du châssis assure l'étanchéité totale de l'appareil à l'eau et à la poussière suivant la norme IP-67 (immersion à 1m de profondeur pendant 30min). La fiabilité d'utilisation du IC-F51VPTI/F61V PTI dans des conditions extrêmes (pluie, neige, changement soudain de température) en fait la radio idéale pour toutes les situations.

Les signalisations CTCSS, DTCS, 2 tons, 5 Tons et BIIS 1200 sont disponibles en standard et vous permettent de créer vos propres groupes de conversation, ou bien d'être en veille lorsque d'autres groupes communiquent.

8 codes 5 Tons peuvent être décodés sur un canal mémorisé.

Lorsqu'un ton programme est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisibilité :

• Icône "cloche
• Retour d'emploi Bip sonore Transmission automatique
• Fonction écoute discrète
• Enregistreur vocal - Fonction vibreur
• Fonction Allumage, extinction, veille à distance.

Compatible norme BIIS 1200 (signalisation numérique)

L'appel sélectif et la fonction ANI sont disponibles avec la signalisation BIIS 1200.

La norme BIIS1200 permet également de dispose des fonctionnalités suivantes en standard :

32 appels en mémoire 24 messages de statut - 7 identités de groupe et 1 identité individuelle - Messages courts 8 caractères

Balayage automatisé

Le balayage peut être paramétré à votre souhait de façon à démarrer automatiquement lorsque vous sélectionnez un canal. Le changement de canal pourra aussi induire le balayage d'une liste de canaux différentes ayant par exemple une autre personalisation (autre canal prédéfini pour transmettre (talkback) ou autre canal dédié à l'arrêt du balayage). Il est pratique de ne pas devoir modifier la programmation établie du scanning lorsque vous désirez changer de mode d'exploitation.

Optimisation de la fonction du scanning

Le nombre de liste de balayage (scanning) est passé de 10 à 17. Les modes de scanning limités à 3 disparaisent pour vous permettre de personnaliser chaque liste à votre gré (choix du canal de démarriage, du canal d'émission, du canal d'arrêt, du canal prioritaire, d'un 2ème canal prioritaire ou préférentiel en cas d'occupation du canal prioritaire, etc.). La fonction "nuisance delete" permet d'évincer momentanément un canal occupé ou perturbé du scanning en cours : ce canal sera réintégré dans la liste après l'arrêt du balayage. Possibilité d'activer le rétroéclairage automatiquement lorsque le balayage s'arrête.

Taille compacte (56x97x36,4 mm) et poids plume (280 g)

Ces modèles sont les plus performants de leur catégorie :

dimensions et poids réduits, étanchéité à l'immersion, conformité aux normes militaires MIL-STD.

Pack batterie li-ion pour une grande autonomie

La batterie Lithium-ion grande capacité BP-227 (1700 mAh) livrée avec le portatif procure une autonomie d'environ 10 heures (cycle Tx : Rx : veille = 5 : 5 : 90%).

Autres fonctionnalités

128 canaux mémoires avec 8 banques - Scrambleur à inversion de fréquence en standard - Fonction VOX avec accessoires optionnels - Microphone GPS en option - Mise en route protégée par mot de passe - 8 mémoires DTMF avec composition automatique - Scanning standard et prioritaire - 2 modes d'économiseur d'énergie et 2 niveaux de batterie faible - Mode MDC1200 programmable

Conditions d'utilisation: -20°C à +60°C

• Tx / Rx / veille = 5 / 5 / 90 %

BC-152 Chargeur de bureau

+BC-147E Adaptateur secteur

Charge la batterie BP-227 en 9-10 h

CHARGEUR RAPIDE BC-145E BC-119N + AD-100

MULTI-CHARGEUR

BC-119N Chargeur de bureau rapide

+AD-100Adaptateur

• BC-145E Adaptateur secteur

Charge la batterie BP-227 en 2,5-3 h

BC-121N multi-chargeur + 6 AD-100 adaptateur secteur

+ BC-157 adaptateur secteur

Charge rapidement 6 batteries en 2,5-3 h

OPC-656 câble secteur à utiliser avec un BC-121N. (12-20 V DC)

CASQUES & VOX/PTT HS-94

HS-95

VS-1SC

HS-94 : Oreillette avec microphone flexible, nécessite un adaptateur. HS-95 : Casque écouteur avec microphone flexible, nécessite un adaptateur. HS-97 : Oreillette avec microphone laryngophone, nécessite un adaptateur. VS-1SC : Boîtier avec fonction VOX et bouton PTT fiche 9 pins (sans HS). Ce boîtier est nécessaire si vous utilisez ces accessoires. Ces accessoires sont "water-resistant" IP-X4.

HM-138 : Microphone haut-parleur étanche IP-67. HM-138OT: Microphone haut-parleur avec oreillette translucide étanche IP-67. HM-168 : Microphone haut-parleur étanche IP-X7. HM-169 : Microphone haut-parleur pro étanche IP-X7.

CLIPS & PASSANTS CEINTURE MB-86

MB-96F

MB-96F

MB-86 : Clip pince crocodile avec pivot.

MB-98 : Clip type crocodile

MB-96F : Passant ceinture en cuir.

Utiliser avec MB-98

MB-96N : Passant ceinture en cuir avec pivot.

① FA-S24V : 136-150 MHz (Bague bleue)

② FA-S59V : 150-174 MHz (Bague rouge)

③ FA-S27U : 400-470 MHz (Bague verte)

④ FA-S56U : 450-520 MHz (bague rouge)

⑤ FA-S74U : 490-520 MHz (Bague bleue)

CABLES ALIMENTATION CP-17L

OPC-5151

OPC

CABLES INTERFACE

OPC-966 OPC-966U

CP-17L : Cordon allume-cigare 13,8 V fiche courbée pour BC-119N ou BC-152. OPC-515L : Cordon alimentation 12 V avec prise courbée pour BC-119N ou BC-152. OPC-656 : Cordon alimentation 12-20 V pour

BC-121N

DPC-966 : Cordon de clonage fiche 9 pins RC-232S.

DPC-966U: Cordon de clonage USB fiche 9 pins.
