Type de produit	Émetteur-récepteur VHF portable
Caractéristiques techniques principales	VHF, 136-174 MHz, 5W de puissance de sortie, 200 canaux
Alimentation électrique	Batterie lithium-ion rechargeable, 7.4V
Dimensions approximatives	120 x 55 x 30 mm
Poids	Environ 300 g avec batterie
Compatibilités	Compatible avec les accessoires ICOM et autres équipements VHF
Type de batterie	Batterie lithium-ion
Tension	7.4V
Puissance	5W (max)
Fonctions principales	Communication vocale, scan des canaux, fonction de verrouillage
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits chimiques
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente ICOM
Normes de sécurité	Conforme aux normes CE et FCC
Informations générales	Idéal pour les activités nautiques, les événements en extérieur et les communications professionnelles

FOIRE AUX QUESTIONS - IF-F34GTPTILOC ICOM

Comment allumer l'ICOM IF-F34GTPTILOC ?

Pour allumer l'ICOM IF-F34GTPTILOC, appuyez et maintenez le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'allume.

Comment configurer les paramètres de fréquence ?

Pour configurer les paramètres de fréquence, accédez au menu principal, sélectionnez 'Réglages', puis 'Fréquence' pour entrer la fréquence souhaitée.

Que faire si l'appareil ne capte pas de signal ?

Vérifiez que l'antenne est correctement connectée et qu'elle n'est pas endommagée. Assurez-vous également que vous vous trouvez dans une zone avec une bonne couverture.

Comment charger la batterie de l'ICOM IF-F34GTPTILOC ?

Connectez le chargeur fourni à l'appareil et branchez-le sur une prise électrique. L'indicateur de charge s'allumera pour indiquer que la batterie est en cours de chargement.

Pourquoi l'écran reste-t-il noir ?

Si l'écran reste noir, vérifiez que l'appareil est bien allumé et que la batterie n'est pas déchargée. Essayez de le charger pendant un moment avant de le rallumer.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu 'Réglages', sélectionnez 'Réinitialiser' et confirmez votre choix. Cela effacera tous les paramètres personnalisés.

L'ICOM IF-F34GTPTILOC est-il étanche ?

Oui, l'ICOM IF-F34GTPTILOC a une certification d'étanchéité, mais il est recommandé de ne pas l'exposer à des conditions extrêmes ou à une immersion prolongée.

Comment mettre à jour le firmware de l'appareil ?

Pour mettre à jour le firmware, téléchargez le dernier fichier de mise à jour depuis le site officiel d'ICOM et suivez les instructions fournies dans le manuel d'utilisation.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel d'ICOM dans la section 'Support' ou 'Téléchargements'.

Comment contacter le service client d'ICOM ?

Vous pouvez contacter le service client d'ICOM via leur site web, en utilisant le formulaire de contact ou en appelant le numéro de support indiqué dans la section 'Contact'.

MODE D'EMPLOI IF-F34GTPTILOC ICOM

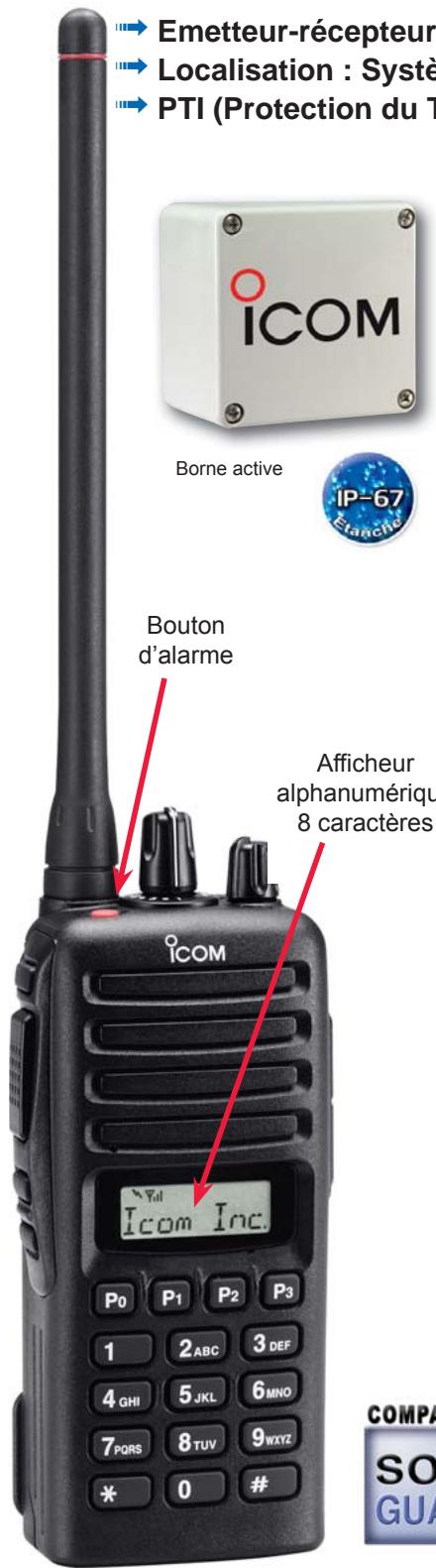

3 Équipements en un !

Émission réception audio et alphanumérique ("textos") de localisation par borne active (I-LOC) vailleur isolé) : Détection de mouvement ou / et perte de verticalité

Ces portatifs sont conçus pour des utilisateurs ayant des besoins de localisation en milieux fermés (bâtiments, hangars, etc...), pour lesquels les systèmes de positionnement par GPS ne conviennent pas.

Localisation par borne active : I-LOC

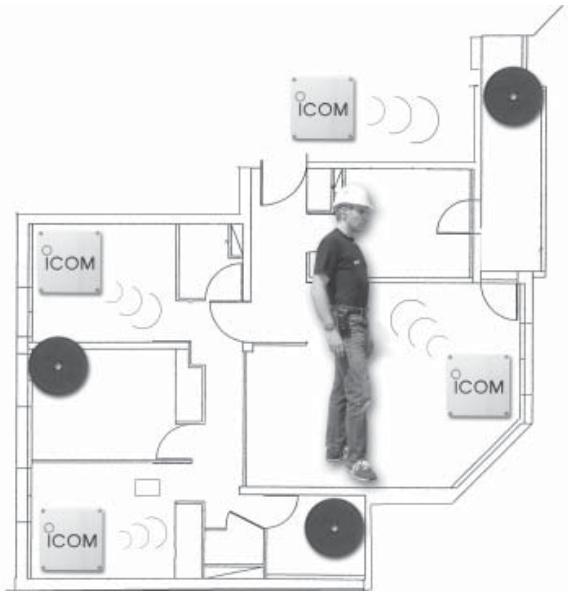

Le système s'articule autour de bornes «actives» placées à des points stratégiques des bâtiments et transmettant leur identité périodiquement. Un récepteur dédié, intégré dans le portatif radio, reçoit les émissions de ces bornes lorsque l'utilisateur du portatif passe à proximité. L'identité reçue par la radio est, selon le mode choisi, transmise à chaque entrée dans le champ d'une nouvelle balise, ou lors d'une alarme automatique (PTI) ou manuelle.

Fonction PTI et perte de mouvement

Équipe en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre), les portatifs représentent les caractéristiques suivantes.

Alarme manuelle ou automatique avec module accéléromètre

L'alarme automatique se déclenche lorsque le portatif est incliné ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détection de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré après

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (detection des vibrations du corps).

Le seuil de détection de mouvement est régable en continu.

Modèle sans clavier créé avec antenne courte

COMPATIBLE

SOFT

GUARD

Bornes «actives» pour localisation

• Bornes réalisées selon la technologie la plus récente : microprocesseur RISC* à très faible consommation et nouvelle bande ISM à 868 MHz pour un minimum d'interférences avec l'émission propre du portatif.
• Autoalimentée : Version autoalimentée avec pile lithium 3,6 V.
• Puissance d'émission d'environ 10 mW : ce qui autorise une portée de 20 m en intérieur et de plus de 100 m en extérieur (ajustable).
• Grande autonomie : dans le cas d'une transmission des bornes toutes les 30 secondes, la consommation moyenne typique est de 150~ W (50μA sous 3,6 V). Celle-ci peut être encore réduite en augmentant l'intervalle de transmission si la configuration des lieux le permet.

Avec un intervalle de transmission de 30 secondes, les bornes disposent d'une autonomie d'environ 5 ans.

Information automatique de niveau de « pile faible »

Afin de simplifier l'entretien des piles et de sécuriser le système, une information est envoyée automatiquement vers Softguard lorsque la pile d'une borne faiblit et doit être changée. Cette information, qui est contenue dans le message de la borne, sera envoyée à la base par tout portatif passant à proximité. Le système est donc particulièrement fiable puisqu'il est impossible de se couvrir avec des bornes inopérantes (dans la mesure où il y a régulièrement des portatifs en circulation dans les locaux).

• Identité unique de chaque borne

Chaque borne est unique et ne peut pas être reproductive, assurant une parfaite sécurité du système.

L'intervalle d'émission de la borne est facilement programmable parmi les valeurs suivantes : 0, 3, 1, 3, 10 secondes. Un CRC ajoute à l'identité permet de sécuriser totalement la transmission et d'éviter de « fausses réceptions ». *Reduce Instruction Set Computer CRC peut dire Cyclic Redundancy Code Le calcul de CRC permet au récepteur d'un message de vérifier que les données transmises ne contiennent pas d'erreurs.

Équipements nécessaires pour le système :

-Un ou plusieurs portatifs de localisation IF-F34GS PTIROC/ F44GSPTIROC -Plusieurs bornes IF-ELTXLOC/BE (nombre à déterminer selon la zone à couvrir) -Plusieurs badges IF-BADGEEURO (nombre à déterminer selon la zone à couvrir) -Suivant configuration : - SOFTGUARD : une base IF-BF510TN822600/BF610TN822600 avec IF-OPCF600 et logiciel SOFTGUARD plus IF-PC600 et micro de table

Pour une sécurité maximum, l'équipement fixe (base radio) interroge à intervalles réguliers le portatif qui envoie systématiquement un accusé de réception (fonction désactivable). Le PC sécurité surveille ainsi automatiquement l'utilisateur du portatif pour assurer sa protection.

La sécurité positive est activable de façon discrète, c'est-à-dire sans aucune manifestation auditive ni indication sur l'affichage du portatif. Elle renvoie en même temps le niveau de la batterie du portatif (avec le logiciel SOFTWARE).

Possibilité de contrôle la mise sous tension ou l'arrêt du portatif par Softguard. Évite l'arrêt du portatif par erreur pendant une ronde.

Portatif IF-F34GSPTILOC

Base radio

IF-BF510TN822600

IF-BF610TN822600

SOFTGUARD

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
