Informations produit

Marque : ICOM

Modèle : IF-F310R

Catégorie : Radio amateur

Télécharger la notice PDF Imprimer

Type d'appareil	Relais radio VHF/UHF
Fréquence VHF	146 - 174 MHz
Fréquence UHF	440 - 470 MHz
Dimensions (L x H x P)	36,5 x 13 x 29 cm
Poids	7 kg
Puissance de sortie HF	10 W / 25 W (selon version)
Espacement entre canaux	12,5 kHz
Déviation	± 2,5 kHz
Sensibilité	0,35 µV pour 12 dB SINAD
Température d'utilisation	-10°C à +55°C
Alimentation	12 V de 8 A à 20 A selon version
Fonctions principales	Activation sur 5 tons ou CTCSS, 8 appels relais différents, Tone squelch, Arrêt et retombée forcée, Signal de fin de transmission, Interblocage, Anti-bavard, Temporisations paramétrables
Programmation	Programmation multi-canaux, programmation par PC possible
Accessoires	Alimentation PS-10, PS-60, OPC-478, OPC-592, supports muraux, duplexeurs, capots, ventilateurs

FOIRE AUX QUESTIONS - IF-F310R ICOM

Comment puis-je réinitialiser mon ICOM IF-F310R ?

Pour réinitialiser votre ICOM IF-F310R, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Cela réinitialisera les paramètres d'usine.

Quel type de batterie utilise le ICOM IF-F310R ?

Le ICOM IF-F310R utilise une batterie rechargeable Li-ion de 7,4 V.

Comment puis-je augmenter la portée de mon ICOM IF-F310R ?

Pour augmenter la portée, assurez-vous que l'antenne est correctement installée et qu'il n'y a pas d'obstacles majeurs entre l'émetteur et le récepteur.

Mon ICOM IF-F310R ne s'allume pas, que faire ?

Vérifiez d'abord si la batterie est chargée. Si la batterie est chargée et que l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil comme mentionné précédemment.

Comment mettre à jour le firmware de mon ICOM IF-F310R ?

Visitez le site Web d'ICOM pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour le firmware via un câble USB.

Comment régler le volume sur mon ICOM IF-F310R ?

Utilisez le bouton de volume situé sur le côté de l'appareil pour augmenter ou diminuer le volume selon vos préférences.

Que faire si je ne peux pas capter de signal ?

Vérifiez que l'antenne est correctement connectée et qu'elle n'est pas endommagée. Assurez-vous également que l'appareil est réglé sur la bonne fréquence.

Y a-t-il une fonction d'économiseur de batterie sur le ICOM IF-F310R ?

Oui, le ICOM IF-F310R dispose d'une fonction d'économiseur de batterie qui s'active automatiquement après une période d'inactivité.

Comment configurer les canaux sur mon ICOM IF-F310R ?

Accédez au menu de configuration, sélectionnez 'Canaux', puis suivez les instructions à l'écran pour ajouter ou modifier les canaux.

Mon ICOM IF-F310R émet des bruits étranges, que faire ?

Vérifiez si l'appareil est en mode de réception correcte et assurez-vous qu'il n'y a pas d'interférences. Si le problème persiste, contactez le support technique.

Téléchargez la notice de votre Radio amateur au format PDF gratuitement ! Retrouvez votre notice IF-F310R - ICOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IF-F310R de la marque ICOM.

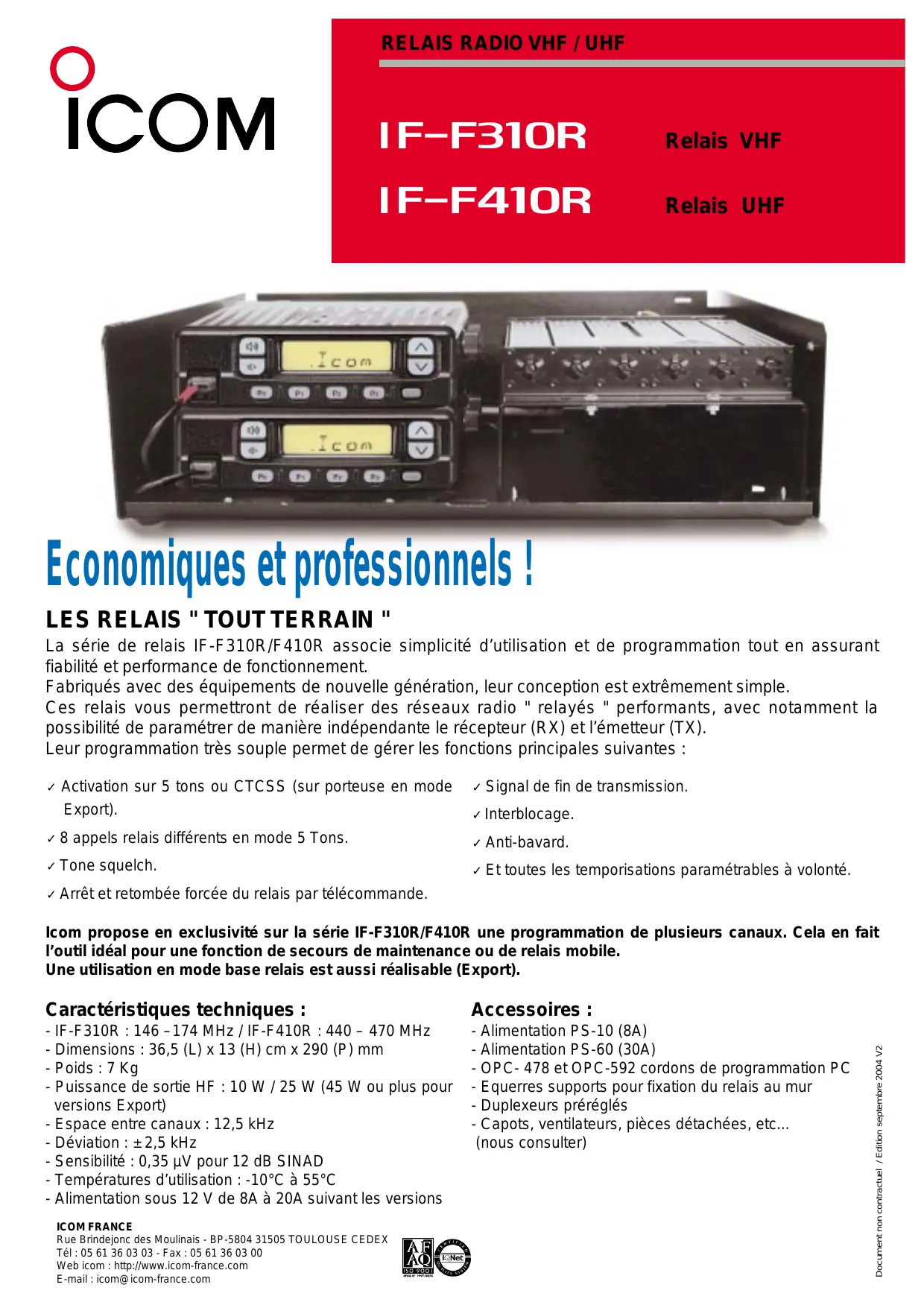

MODE D'EMPLOI IF-F310R ICOM

Relais UHF Economiques et professionnels ! LES RELAIS " TOUT TERRAIN " La série de relais IF-F310R/F410R associe simplicité d’utilisation et de programmation tout en assurant fiabilité et performance de fonctionnement. Fabriqués avec des équipements de nouvelle génération, leur conception est extrêmement simple. Ces relais vous permettront de réaliser des réseaux radio " relayés " performants, avec notamment la possibilité de paramétrer de manière indépendante le récepteur (RX) et l’émetteur (TX). Leur programmation très souple permet de gérer les fonctions principales suivantes : Activation sur 5 tons ou CTCSS (sur porteuse en mode Export).

8 appels relais différents en mode 5 Tons.

Et toutes les temporisations paramétrables à volonté.

Arrêt et retombée forcée du relais par télécommande.

Signal de fin de transmission.

Caractéristiques techniques :

- IF-F310R : 146 –174 MHz / IF-F410R : 440 – 470 MHz - Dimensions : 36,5 (L) x 13 (H) cm x 290 (P) mm - Poids : 7 Kg - Puissance de sortie HF : 10 W / 25 W (45 W ou plus pour versions Export) - Espace entre canaux : 12,5 kHz - Déviation : ± 2,5 kHz - Sensibilité : 0,35 µV pour 12 dB SINAD - Températures d’utilisation : -10°C à 55°C - Alimentation sous 12 V de 8A à 20A suivant les versions

- Alimentation PS-10 (8A) - Alimentation PS-60 (30A) - OPC- 478 et OPC-592 cordons de programmation PC - Equerres supports pour fixation du relais au mur - Duplexeurs préréglés - Capots, ventilateurs, pièces détachées, etc... (nous consulter)

ICOM FRANCE Rue Brindejonc des Moulinais - BP-5804 31505 TOULOUSE CEDEX Tél : 05 61 36 03 03 - Fax : 05 61 36 03 00 Web icom : http://www.icom-france.com E-mail : icom@icom-france.com

Document non contractuel / Edition septembre 2004 V2

Icom propose en exclusivité sur la série IF-F310R/F410R une programmation de plusieurs canaux. Cela en fait l’outil idéal pour une fonction de secours de maintenance ou de relais mobile. Une utilisation en mode base relais est aussi réalisable (Export).
