IC-RX7 - Récepteur radio ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur radio
Marque	ICOM
Modèle	IC-RX7
Plage de fréquences	150 kHz – 1300 MHz
Modes de réception	AM, FM, WFM
Nombre de mémoires	1650 (1400 conventionnelles, 50 scan, 200 auto)
Dimensions (L × H × P)	57 × 128 × 23 mm
Poids	200 g (avec batterie BP-244 et antenne)
Alimentation	3,7 V CC (batterie Li-Ion BP-244) / 4,5 V CC (3 piles AA via BP-262) / 6,0 V CC externe
Consommation	150 mA (utilisation typique) / 35 mA (veille avec économie d'énergie)
Impédance antenne	50 Ω (connecteur SMA)
Sensibilité (AM 12 kHz/6 dB)	Moins de 0,56 µV (AM) / Moins de 0,4 µV (FM)
Étanchéité	IP-x4 (résistant aux éclaboussures)
Affichage	Écran rétroéclairé à matrice de points
Fonctions principales	Balayage automatique, recherche, gestion mémoire 3 niveaux, programmation PC, décodeur CTCSS/DTCS, VCS, atténuateur RF, économie d'énergie, antenne ferrite AM interne
Accessoires fournis	Batterie BP-244, chargeur BC-149D, clip ceinture MB-112G, antenne, notice en français
Options disponibles	Logiciel CS-RX7, câbles de clonage, oreillette, housse de protection
Température de fonctionnement	-10 °C à +60 °C
Stabilité en fréquence	±6 ppm (de -10 °C à +60 °C)
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Utiliser uniquement les accessoires recommandés ; éviter l'humidité excessive

FOIRE AUX QUESTIONS - IC-RX7 ICOM

Comment lancer un balayage automatique sur l'IC-RX7 ?

Après avoir sélectionné le type d'émission, appuyez sur la touche Scan pour rechercher automatiquement les canaux actifs dans les bandes concernées.

Puis-je programmer les fréquences via un ordinateur ?

Oui, avec le logiciel optionnel CS-RX7 et le câble OPC-478UC, vous pouvez éditer et cloner les fréquences depuis un PC.

Quelle est la capacité de la mémoire ?

L'IC-RX7 dispose de 1650 canaux mémoires : 1400 conventionnels, 50 de scanning et 200 de mémorisation automatique.

Le récepteur est-il étanche ?

Oui, il est étanche à l'aspersion selon la norme IP-x4, résistant aux éclaboussures.

Comment classer les canaux mémoires ?

Vous pouvez les classer par Catégorie (jusqu'à 26), par Groupe (jusqu'à 100) et par Nom de canal mémoire (jusqu'à 100), avec des noms de 16 caractères max.

Quelle est l'autonomie de la batterie ?

La batterie Li-Ion BP-244 (3,7 V, 1100 mAh) offre une autonomie d'environ 7,3 heures en utilisation typique (150 mA) et jusqu'à 31 heures en veille (35 mA).

Comment régler le squelch ?

Utilisez la fonction VCS (Voice Squelch Control) pour régler le squelch vocal, ou ajustez manuellement le gain RF et l'atténuateur intégré.

Quels accessoires sont inclus dans la boîte ?

La boîte contient la batterie BP-244, le chargeur BC-149D, le clip ceinture MB-112G, une antenne et la notice en français.

Le récepteur couvre-t-il les bandes aviation et ferroviaire ?

Oui, il est livré avec des canaux préprogrammés pour les bandes amateurs, aviation, ferroviaire et course automobile. Les bandes varient selon les pays.

Comment mettre à jour la programmation ?

La programmation se fait via le logiciel CS-RX7 et le câble USB OPC-478UC. Les mises à jour logicielles sont disponibles sur le site ICOM.

MODE D'EMPLOI IC-RX7 ICOM

Nouvelle interface utilisateur

L'IC-RX7 est doté d'une interface utilisateur conviviale et intuitive accessible par menu. Des touches de type "joy stick" (4 flèches) permettent de naviguer rapidement dans les menus.

Touche de balayage dédiée

L'IC-RX7 est livré avec des canaux mémoires préreglés pour les bandes amateurs, la bande aviation, les fréquences ferroviaires, la course automobile, etc. APRÈS avoir sélectionné le type d'émission à écouter, il suffit d'appuyer sur la touche de balayage "Scan" pour que l'IC-RX7 recherche automatiquement les canaux actifs dans les bandes concernées. (Les bandes peuvent varier suivant les pays).

Touche de recherche indépendante

Le mode et l'espacement des canaux sont préprogrammés pour chaque bande de fréquences.

Une simple pression sur la touche "Search" permet de rechercher facilement de nouveaux canaux actifs dans la bande de fréquences désirée ou dans une catégorie spécifique. La fonction d'écriture automatique en mémoire enregistre automatiquement les canaux détectés.

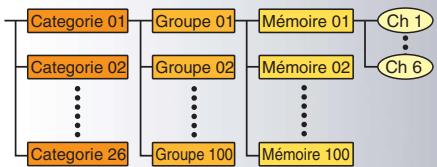

Gestion de la mémoire à 3 niveaux

Les 1650 canaux mémoires disponibles peuvent être classés de trois manières différentes :

par "Catégorie" (jusqu'à 26 catégories), par "Groupe" (jusqu'à 100), et par "Nom de canal mémoire" (jusqu'à 100).

L'utilisateur peut attribuer à chaque canal un nom comptant jusqu'à 16 caractères alphanumériques. Six canaux peuvent être enregistrés par titre de “Nom de mémoire” et pour faciliter la recherche, chaque catégorie peut être identifiée par une icône.

Programmable par PC

Avec le logiciel optionnel CS-RX, la programmation et le clonage de l'IC-RX7 sont un "jeu d'enfant". Par simple connexion du portatif à un PC, il est possible de mettre à jour ou de personnaliser les noms de canaux, de balayer les listes de canaux et bien plus encore.

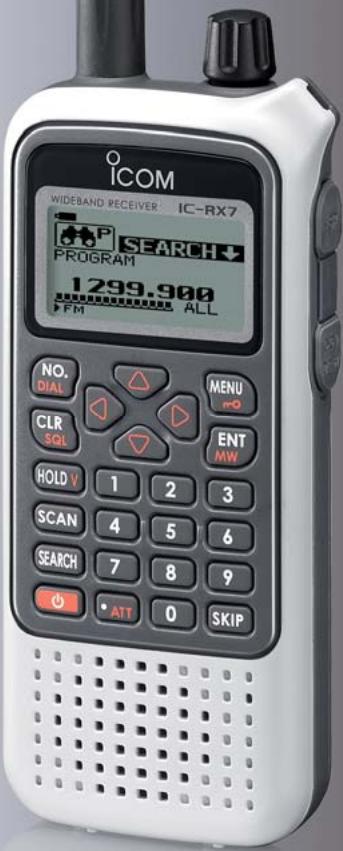

Un design élégant et discret

Le design sobre et moderne de l'IC-RX7 en fait un équipement unique!

Avec à peine 23 mm d'épaisseur, l'IC-RX7 pèse tout juste 200 g.

*Projections non comprises, avec pack batterie BP-244 et antennes.

Autres caractéristiques

Large plaque de fréquences 150 kHz à 1300 MHz Grand écran rétroéclairé, à matrice de points Balayage et recherche haute vitesse (100 cx/s) - Étanche à l'aspersion selon la norme IP-x4 - Fonction de recherche de base pour les bandes préregliées courantes. (Attention certaines bandes nationales ne sont pas pré-programmées) - Décodeur CTCSS/DTCS - Fonction VCS (Voice Squelch Control) de réglage du squelch vocal

Commande intégrée d'atténuateur et de gain RF - Antenne barre de ferrite AM interne - Oreillette avec fonction antenne pour les émissions FM - Pack batterie Lithium-Ion 3,7 V / 1100 mAh fourni d'origine Mode économie d'énergie automatique - Connecteur CC pour alimentation continue externe

• Fréquences couvertes Mode No. de mémoires

0,150-1300 000 MHz : AM, FM, WFM : 1650 (1400 conventionnelles, 50 scanning et 200 mémorisation automatique) : -10 °C to +60 °C : ±6 ppm (-10^ +60^) : 5;6,25;7,5;8,33*;9*;10;12,5;15;20;25;30;50 100;125 et 200 kHz (* réglable suivant bande.) : 3,7VDC(avecBP-244) 4,5 V DC (3 × AA (LR6) avec BP-262) : 6,0 V DC ±5% (avec BC-149A/D, CP-18A/E) : Utilisation 150 mA typ.

Veille

Eco. d'énergie

35 mA typ.

Impédance ant - Dimensions (L × H × P) (projections not includes) - Poids (approx.)

:50Ω(SMA) :57×128×23mm; : 200 g; (Avec BP-244 et l'antenne)

Recepteur

• Fréquence intermédiaire Sensibilité

: Moins de 0,56~ V : Moins de 0,4 V : Moins de 0,56 V : Moins de 0.79 V : Moins de 1.78 uV : Moins de 1,78 V : Moins de 2.5 uV Moins de 2.5 uV : Moins de 1.78 uV : Moins de 1 78 uV Moins de 1.78 V Moins de 1.78 uV

Sensibilité AM, FM

Plus de 12 kHz/-6 dB

Moins de 30 kHz/-60 dB

Plus de 150 kHz/-6 dB

• Puissance de sortie AF (à 3,7V DC) : 75 mW typ. à 10% distortion sous 8
• Connecteur HP externe

BP-244 BATTERIE LI-ION Batterie Li-Ion 3,7 V 1100 mAh BP-262 BOITIER PILES Boitier piles AA x 3 (non fournies) - BC-149D CHARGEUR MURAL Alimentation 6 V 1Ah pour chargeurs - CP-18E CORDON ALLUME CIGARE Cordon 6 V DC, 2 A en sortie depuis une source 12V - AD-92SMA ADAPTATEUR ANTENNE SMA/BNC pour connexion extérieure

Accessoires fournis :

Batterie BP-244 - Alimentation BC-149D - Clip ceinture MB-112G - Antenne - Notice en Français

• MB-112G CLIP CEINTURE Clip ceinture crocodile couleur grise. HP-4 CASQUE Casque léger mono.
• LC-170 HOUSSE Housse de protection
• EP-SP13 OREILLETTE Permet une écoute claire en milieu bruyant. CS-RX7 LOGICIEL DE PROGRAMMATION Logiciel permettant d'éditer facilement à l'aide d'un PC les féquences mémorisées. OPC-478UC (câble USB fournis).
• OPC-474 CABLE DE CLONAGE Câble permettant de cloner le portatif d'appareil à appareil.
• OPC-478/UC CABLE DE CLONAGE OPC-478: RS-232C type. OPC-478UC: USB type.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis. La configuration du poste peut varier selon les versions.
