Type de produit Récepteur et relais radio hybride analogique/numérique (IDAS)
Marque ICOM
Modèle IF-FR6100D 220V
Dimensions (L × H × P) 483 mm × 88 mm × 260 mm
Poids 8,31 kg (approx.)
Alimentation 13,6 V CC (alimentation secteur 220 V intégrée)
Plages de fréquences 136-174 MHz, 400-470 MHz, 450-520 MHz
Nombre de canaux 32 max.
Espacement des canaux 25/12,5/6,25 kHz (analogique/numérique)
Puissance d'émission 25 W (réglable sur 5 W)
Sensibilité du récepteur 0,30 μV typ. (12 dB SINAD) / 0,25 μV typ. (numérique)
Fonctions principales Modes analogique et numérique IDAS, cryptage intégré, compression audio, mémoire 32 canaux, écran matrice de points, indicatif CW, duplexeur intégré
Connectivité Connecteur accessoires D-sub 25 broches, antenne Type-N (2x)
Température d'utilisation -30°C à +60°C
Consommation électrique (émission) 15 A (à 50 W)
Consommation électrique (réception audio max) 1,9 A
Consommation électrique (veille) 500 mA (400 mA ventilateur coupé)
Entretien et nettoyage Nettoyer avec un chiffon doux et sec. Éviter solvants et produits abrasifs.
Sécurité Utiliser dans les conditions de température indiquées. Ne pas ouvrir le boîtier. Débrancher avant intervention.
Pièces détachées et réparabilité Contacter le SAV ICOM ou un réparateur agréé pour toute réparation ou pièce détachée.
Informations générales Fabricant : ICOM France, Zac de la Plaine, 1 Rue Brindejonc des Moulinais, BP 45804, 31505 Toulouse Cedex 5. Site : www.icom-france.com

FOIRE AUX QUESTIONS - IF-FR6100D 220V ICOM

Comment programmer les canaux sur l'ICOM IF-FR6100D 220V ?
La programmation des canaux s'effectue via le logiciel de CS-FR6000 ou par la face avant. Consultez le manuel pour la procédure détaillée de réglage des fréquences, tonalités et modes.
Quel est l'espacement des canaux en mode numérique ?
En mode numérique IDAS, l'espacement peut être réglé sur 6,25 kHz ou 12,5 kHz. Pour le mode analogique, utilisez 12,5 kHz ou 25 kHz.
Comment activer le cryptage numérique ?
Le cryptage numérique est intégré. Activez-le via le menu ou le logiciel de programmation. Pour le mode analogique, utilisez le dispositif d'inversion de fréquence ou les platines optionnelles UT-109R/UT-110R.
Puis-je utiliser cet appareil comme relais ?
Oui, l'IF-FR6100D prend en charge les modes relais et base. Il est livré avec un duplexeur intégré. Configurez les paramètres de répéteur via le logiciel ou la face avant.
Quelle est la puissance de sortie audio du récepteur ?
La puissance audio est de 4 W typ. sous une charge de 4 Ω avec 5 % de distorsion. Le niveau peut être réglé via le menu.
Comment connecter des périphériques externes ?
Utilisez le connecteur accessoires D-sub 25 broches pour raccorder l'interface IF-IT4, un modem ou un ordinateur. Consultez le manuel pour le brochage.
Quelle est l'impédance d'antenne recommandée ?
L'impédance d'antenne est de 50 Ω. Deux connecteurs de type N sont fournis pour les antennes principales et de secours.
Comment régler le squelch ?
Le squelch se règle par la molette ou le menu. En mode numérique, utilisez le code RAN pour le décodage sélectif. Consultez le manuel pour les valeurs recommandées.
L'appareil peut-il fonctionner sur batterie ?
Oui, un bornier pour batterie de secours (non fournie) est intégré. L'alimentation principale est de 13,6 V CC, mais l'appareil inclut une alimentation secteur 220 V.
Comment afficher l'indicatif du relais en CW ?
Programmez l'indicatif via le logiciel ou le menu. L'écran matrice de points 12 caractères peut afficher l'indicatif en mode CW. Activez l'option dans les paramètres de transmission.

Questions des utilisateurs sur IF-FR6100D 220V ICOM

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Récepteur radio au format PDF gratuitement ! Retrouvez votre notice IF-FR6100D 220V - ICOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IF-FR6100D 220V de la marque ICOM.

MODE D'EMPLOI IF-FR6100D 220V ICOM

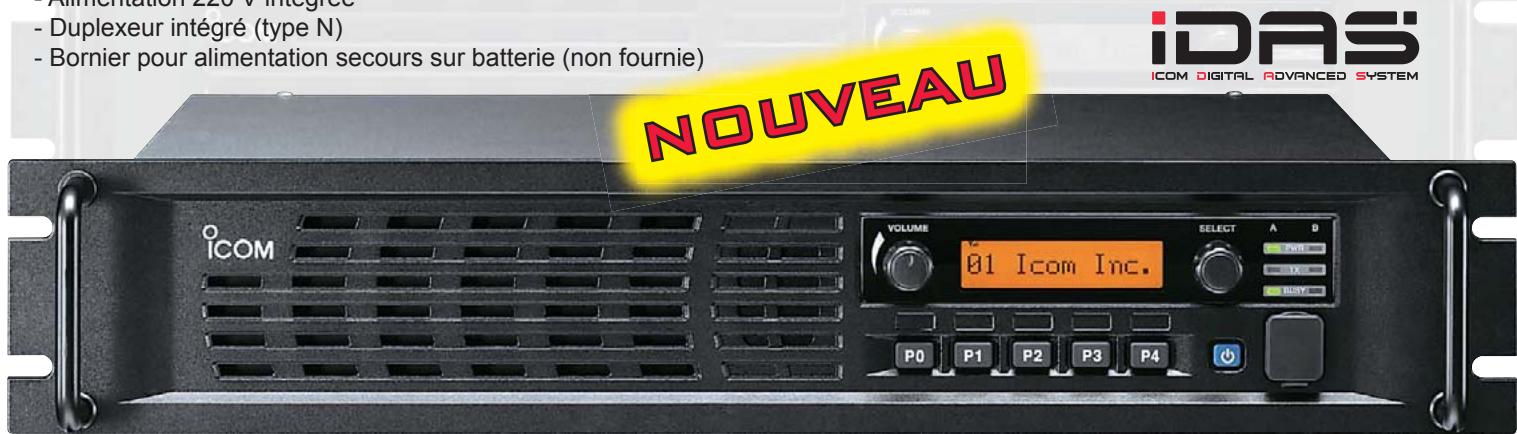

Ces relais de nouvelle génération offrent en exclusivité des communications numériques avec espacement de canaux de seulement 6,25 kHz (système IDAS).

Ces équipements proposent également un mode analogique très complet permettant une intégration aux réseaux actuels et une migration en douceur vers la technologie numérique.

Caracteristiques

Relais hybrides analogique / numérique (IDAS : Icom Digital Advanced System) - Espacement de bande de fréquence 12,5 kHz (analogique), 6,25 kHz (numérique) • Signalisations :

-Mode analogue 5 tons, multi-CTCSS, DTCS et DTMF

-Mode numérique : décodeur de code numérique RAN

Puissance 25 W (version export 50 W ref : IF-FR5000D 220 V, IF-FR6000D 220 V) - Confidentialité des communications :

  • Mode analogue: mode brouillage vocal (dispositif à inversion de fréquence) en standard et platine optionnelle UT-109R (32 codes non tournants) ou UT-110R (1020 codes tournants) pour une sécurité renforcée (dispositif rolling code)
  • Mode numérique: Cryptage intégré
  • Compressor-expanseur audio Boîtier compact : hauteur de 2 U pour montage en rack 19 pouces
  • Connecteur accessoires (D-sub 25-broches) pour la connexion de périphériques externes (IF-IT4, modem, interface informatique)
  • Autres caractéristiques : Modes base et relais, 32 canaux mémoires, écran 12 caractères à matrice de points, possibilité de l'indicatif du relais (CW)

Livre avec :

  • Alimentation 220 V intégrée
  • Duplexeur intégré (type N)
  • Bornier pour alimentation secours sur batterie (non fournie)

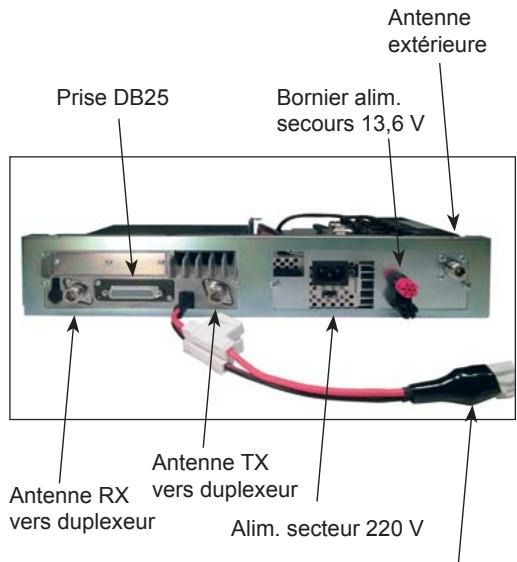

Vers alim. 13,6 V intégrée

ICOM IF-FR6100D 220V - Caracteristiques - 1

  • Fréquences couvertes

136 à 174 MHz

400 à 470 MHz

450 à 520 MHz

  • Nombre de canaux

Maxi. 32 canaux

  • Espacement des canaux

25/12,5/6,25 kHz

30/15/7,5 kHz

Impédance Antenne

50Ω (Type-N×2)

  • Alimentation électrique

13,6 V CC

  • Conso. électrique (approx.)

Tx 50 W

15A

Rx audio. maxi

1.9A

Veille 500 mA

400 mA (ventilateur coupé)

  • Température d'utilisation
  • Dimensions (L×H×P) Poids

-30°C à +60°C : 483× 88× 260mm : 8,31 Kg (approx.)

Emetteur

  • Puissance d'émission
  • Erreur de fréquence
  • Rayonnement non essentiel: 80 dB typ.
  • Niveau de renflement et bruit FM Distorsion audio : ±0,5 ppm el : 80 dB typ.

: 25 W (réglable sur 5 W) bruit FM : 50/45 dB typ. (Large/Etroit) : 1 % typ. (déviation 40%)

Recepteur

Fréquences intermédiaires Sensibilité

FM (L, E) Numérique de bits 5% - Réception non-sélective - Intermodulation - Puissance sortie audio

: 46,35 MHz / 450 kHz (1ère/2e)

: 0,30 μV typ. (à 12 dB SINAD) : 0,25 μV typ. (à taux d'erreurs)

: 90 dB typ. (Large / Étroit) : 78 dB typ. (Large / Étroit) : 4 W typ. à 5 % de distorsion sous une charge 4Ω

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOSE CEDEX 5

Tel: +33 (0)5 61 36 03 03 - Fax: +33 (0)5 61 36 03 00

WEB ICOM: http://www.icom-france.com

E-mail: icom@icom-france.com
