Type de produit	Récepteur radio large bande tous modes
Marque	ICOM
Modèle	IC-R8500
Gamme de fréquences	0,1 – 1999,99999 MHz (garantie 0,1-1000 et 1240-1300 MHz)
Modes de réception	SSB (USB/LSB), CW, AM (large/normal/étroit), FM (normal/étroit), WFM
Nombre de canaux mémoire	1000 (20 banques de 40 + mémoire auto 100 canaux + 20 canaux de scan + 1 prioritaire)
Stabilité en fréquence	< 30 MHz : ± 100 Hz ; > 30 MHz : ± 3 ppm (avec CR-293 ±0,5 ppm)
Pas de fréquence	10, 50, 100 Hz ; 1, 2,5, 5, 9, 10, 12,5, 20, 25, 100 kHz ; 1 MHz ; programmable 0,5-199,5 kHz
Alimentation	13,8 V DC ±15% ou 117/220/240 V AC avec adaptateur AD-55/A/V
Consommation électrique	Veille : 1,8 A ; audio max : 2,0 A (sous 13,8 V)
Dimensions (L × H × P)	287 × 112 × 309 mm
Poids	7 kg
Connecteurs d'antenne	SO-239 (50 Ω), phono RCA (500 Ω pour < 30 MHz), type N (50 Ω pour > 30 MHz)
Sensibilité (typique)	SSB/CW : 0,2 µV (2-28 MHz) ; FM : 0,5 µV (28-1000 MHz) ; WFM : 1,4 µV (30-1000 MHz)
Sélectivité	SSB/CW/AM-N : 2,4 kHz/-6 dB ; AM/AM-W : 6 kHz ; FM : 15 kHz ; WFM : 150 kHz
Fonctions principales	Décalage IF, APF, blanker, atténuateur RF, AGC, AFC, VSC, balayages multiples, RS-232C, synthétiseur vocal (option)
Interface PC	RS-232C (DB9) avec protocole CI-V
Accessoires inclus	Antenne AH-7000 (25-1300 MHz), berceau MB-12, poignée MB-23 (option)
Température d'utilisation	-10°C à +50°C
Nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l'alimentation recommandée. Ne pas ouvrir le boîtier.

FOIRE AUX QUESTIONS - IC-R8500 ICOM

Comment programmer un canal mémoire sur l'IC-R8500 ?

Sélectionnez la fréquence et le mode souhaités, puis appuyez sur MEMO et choisissez un numéro de canal. Confirmez avec ENTER. Pour nommer le canal, utilisez le clavier (8 caractères max).

Quels modes de réception sont disponibles ?

L'IC-R8500 supporte SSB (USB/LSB), CW, AM (large, normal, étroit), FM (normal, étroit) et WFM. Des modes étroits supplémentaires nécessitent le filtre optionnel FL-52A.

Comment connecter l'IC-R8500 à un PC ?

Utilisez le port RS-232C à l'arrière avec un câble série. Installez le logiciel RS-R8500 d'ICOM pour le contrôle et la réception de données (SSTV, RTTY).

Comment utiliser le décalage IF (IF Shift) ?

Appuyez sur IF SHIFT et tournez la molette pour décaler la fréquence intermédiaire afin de réduire les interférences des signaux adjacents. La plage de décalage est de ±1,2 kHz.

Que fait la fonction APF (Audio Peak Filter) ?

L'APF filtre le signal audio en ajustant la fréquence centrale, utile pour isoler une tonalité CW ou améliorer la clarté en SSB. Elle agit comme un contrôle de tonalité avancé.

Comment effectuer un balayage (scan) sur l'IC-R8500 ?

Sélectionnez le type de scan : Program Scan (limites de fréquence), Memory Scan (canaux mémoires) ou Priority Scan. Appuyez sur SCAN pour démarrer. Utilisez VSC pour ignorer les signaux non modulés.

Quels accessoires sont recommandés ?

Antenne large bande AH-7000, haut-parleur externe SP-23, synthétiseur vocal UT-102, cristal haute stabilité CR-293, alimentation secteur AD-55, et logiciel RS-R8500.

Comment régler le squelch ?

Tournez la commande SQL (Squelch) jusqu'à ce que le bruit de fond disparaisse. Le S-meter analogique indique le niveau du signal. Le squelch peut être réglé pour ne laisser passer que les signaux forts.

Quelle est la consommation électrique de l'IC-R8500 ?

En veille, environ 1,8 A ; à pleine puissance audio, 2,0 A sous 13,8 V DC. L'adaptateur secteur AD-55 permet une alimentation sur secteur.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier et l'écran. N'utilisez jamais de produits chimiques, solvants ou nettoyants abrasifs. Débranchez l'alimentation avant tout nettoyage.

MODE D'EMPLOI IC-R8500 ICOM

Le savoir-faire d'ICOM a permis de réaliser l'IC-R8500, récepteur large bande tous modes : HF à 2 GHz, ondes courtes et VHF/UHF.

La sensibilité de réception reste constante sur toute la bande.

L'IC-R8500 n'est pas un simple récepteur, mais un récepteur professionnel de qualité avec des fonctions polyvalentes, une grande vitesse de scanning et interfacable directement sur PC.

Récepteur large bande

IC-R8500

L'IC-R8500 couvre une large bande de fréquences de 0,1 à 2000 MHz, avec 10Hz de résolution, tout en maintainant une haute sensibilité de réception. Vous pouvez être sur d'entendre toutes les communications ou les émissions, avec un minimum d'interférences.

Tous modes

Les signaux radio sont transmis dans plusieurs modes. L'IC-R8500 vous permet de recevoir des signaux dans de nombreux modes : SSB (USB, LSB), CW, AM, FM et WFM. De plus, plusieurs modes "spécialisés" sont également disponibles : CW étroit*, AM large, AM et FM étroits pour recevoir une variété de signaux qui nécessitent une largeur de bande passante appropriée. Lorsque l'IC-R8500 est connecté à un PC équipé du logiciel dédié RS-R8500, il permet de recevoir les bandes SSTV RTTY sur votre écran.

• Filtre optionnel FL-52A nécessaire.

Caractéristiques supérieures

L'IC-R8500 dispose d'une sensibilité exceptionnelle de réception sur toute sa gamme. Le cristal de haute qualité (TCXO) inclus vous fournit une stabilité de fréquence inférieure à ± 100 Hz au-dessous de 30 MHz ; inférieure à ± 3 ppm au-dessus de 30 MHz.

Fonctions intégrées

Les fonctions de décalage IF et de l'APF

Sensibilité (valeurs indicatives)

("filtre audio peak") sont intégrées, une première pour un récepteur dans cette catégorie!

La fonction de décalage IF est utilisée pour réduire les interférences des signaux à proximité, en ajustant la fréquence centrale du filtré IF.

La fonction APF est utilisée pour réduire les interférences de signaux en surimpression sur un signal donné en ajustant la fréquence centrale du filtré audio. L'APF est particulièrement utile lors de la réception en CW, mais également dans d'autres modes comme un contrôle de tonalité.

En outre, le "blanker", l'attenuateur RF et les fonctions sélectionnables AGC, permettent de clarifier les signaux lorsque les signaux sont perturbés. La fonction numérique AFC règle le récepteur vers le "centre" de la FM ou WFM.

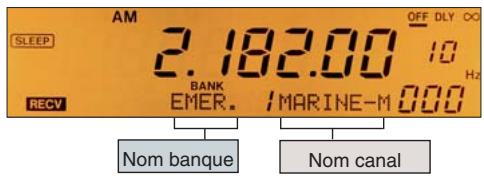

Canaux mémoire

L'IC-R8500 dispose de 1000 canaux mémoires de façon à répondre aux besoins les plus spécifiques. Chaque canal mémoire peut stocker une fréquence, un mode (y compris large bande passante) et un réglage Step, etc.

Pour faciliter leur utilisation, les canaux mémoire sont répartis en 20 banques de 40 canaux chacun, plus une mémoire automatique où vous pouvez écrire jusqu'à 100 canaux. De plus, un nom peut être assigné aux canaux (jusqu'à 8 caractères) et aux banques (jusqu'à 5 caractères) pour faciliter leur reconnaissance.

Il existe également 20 canaux dédiés à la mémoire de numérisation pour stocker jusqu'à 10 séries de fréquences de balayage programmées plus 1 canal prioritaire pour le Balayage Prioritaire.

Le nombre de canaux dans chaque banque est assigné à chaque utilisateur.

Interface rs-232c

Le port RS-232C situé à l'arrière du récepteur permettait de connecter l'Ic-R8500 directement à un ordinateur. Le format des données Cl-V vous permettait de contrôler et de surveiller de nombreuses fonctions de votre récepteur, ainsi que de lire des données ou des niveaux dans le récepteur, tels que le gain AF, le niveau du silencieux, la force du signal reçu, ainsi que la fréquence de réception, les noms de canaux et plusieurs autres fonctions.

Fonctions de balayage

L'IC-R8500 offre toutes les fonctions standard de balayage nécessaires aux besoins de l'utilisateur ainsi que des fonctions plus évoluées : program scan, balayage prioritaire, balayage des mémoires, etc.

L'IC-R8500 a une vitesse de scanning très rapide. Cette vitesse reste fiable en continu jusqu'à 40 canaux par seconde (à la fois pour la mémoire et pour les scans programmés) avec un réglage continu en temporisation. Le VSC (voix scan contrôle) fournit un scanning "efficace" en "excluant" des signaux non modulés. Vous pouvez également personnaliser les scans en fonction de vos besoins.

Différentes méthodes de réglage

L'utilisateur peut entrer les fréquences désirées en utilisant la molette de réglage ou en directement à partir du clavier.

Utilisez la méthode qui convient le mieux à votre situation. De nombreux pas d'increment de la fréquence sont disponibles pour l'exploitation d'une grande variété de stations. Ils sont de 10, 50, 100 Hz, 1, 2, 5, 5, 9, 10, 12.5, 20, 25, 100 kHz et 1 MHz.

Un mode de réglage programmable est également disponible.

Le programme de réglage peut être fixé de façon indépendante pour chaque canal mémoire entre 0,5 à 199,5 kHz, avec un pas de 0,5 kHz.

Autres caractéristiques

• 3 connecteurs d'antenne : 1 x type SO-239, 1 x phono (RCA) pour les fréquences au-dessous de 30 MHz, 1 x type N pour les fréquences au-dessus de 30 MHz
• Squelch S-meter : permet de recevoir uniquement des signaux plus forts que le niveau prédéterminé
• S-meter analogue : facile à utiliser et indicateur central de fréquence
• Synthétiseur de voix (UT-102 en option) pour annoncer le réglage de fréquence
• Mise en veille programmable (30, 60, 90, 120 min.)
• Fonctions REC et télécommande REC fournies pour le contrôle du magnétophone et de l'enregistrement des signaux reçus (les fréquences reçues peuvent aussi être enregistrées lorsque l'option UT-102 est installée).

- Vue arrêté

• Gamme de fréquences

Unité: MHz

	Fréquences couvertes
U.S.A.	0,10000 – 823,99999
	849,00001 – 868,99999
	894,00001 – 1999,99999*
Europe	0,10000 – 1999,99999*
France	0,10000 – 87,50000
	108,00000 – 1999,99999*

*Spécifications garanties : 0,1-1000 et 1240-1300 MHz.

Mode - Nombre de canaux mémoire - Connecteur antenne - Température d'utilisation - Stabilité en fréquence

• Pas
• Alimentation
• Consommation (à 13,8 V DC)
• Dimensions (projections non incluses)
• Poids
• Système de réception
• Fréquence intermédiaire

: SSB(USB, LSB), AM(large, normal, étroit), CW (normal, étroit*), FM(normal, étroit), WFM *Filtre optionnel nécessaire. : 1000 (20 scan et 1 canal prioritaire) SO-239 (50 Ω)/Phono [RCA (500 Ω)]

30 MHz Type-N (50Ω) -10°C to +50°C (+14^ to +122^) : < 30 MHz ± 100 Hz (avec CR-293 ±20 Hz) 30 MHz ± 3 ppm (avec CR-293 ±0,6 ppm) : 10, 50, 100 Hz; 1, 2.5, 5, 9, 10, 12.5, 20, 25, 100 kHz; 1 MHz ou programmable (0.5-199,5 kHz/0,5 kHz pas) : 13,8 V DC ±15%

ou 117/220/240 V AC (avec alimentation AD-55/A/V)

: Veille 1,8 A Max. audio 2,0 A : 287(L) × 112(H) × 309(P) mm

:7kg

Superheterodyne

Unité : MHz

Bande de fréquence	1ère	2ème	3ème
0,1 – 29,99999	48,8	10,7	0,455*
30,0 – 499,99999	778,7	10,7	0,455*
500,0 – 1024,99999	266,7	10,7	0,455*

Note : Le système de convertisseur est adopté au-dessus de 1025 MHz. *Sauf WFM.

Sensibilité

Bande de Fréquence (MHz)	Mode
	SSB/CW	AM	AM-N	AM-W	FM	WFM
0,1-0,49999	1,0V	6,3V	—	—	—	—
0,5-1,79999	2,0V	13,0V	—	—	—	—
1,8-1,99999	0,25V	3,2V	2,5V	—	—	—
2,0-27,99999	0,2V	2,5V	2,0V	—	—	—
28,0-29,99999	0,2V	2,5V	2,0V	—	0,5V	—
30,0-999,99999	0,32V	2,5V	2,0V	3,2V	0,5V	1,4V
1240,0-1300,00000	0,32V	2,5V	2,0V	3,2V	0,5V	2,0V

Note: Les modes SSB, CW, et AM sont mesurés à 10 dB S/N; les modes FM et WFM à 12 dB SINAD.

• Sensibilité du Squelch (seuil/étroit)

1,8-29,99999 MHz

28-29,99999 MHz

30-1000, 1240-1300 MHz

• Sélectivité

SSB, CW, AM-N AM, AM-W 10 V / 320mV 0,5 V/320 mV 0,5 V/320 mV 0,4 V/320 mV 4,5 V/320 mV

WFM

Taux de réjection des parasites et des fréquences images :

1.8-29,99999 MHz Plus de 60 dB

30-1000.

Plus de 60 dB

50 dB (typique)

• Puissance audio (à 13,8 V DC) Plus de 2.0 W à 10% distorsion (8 Ω)
• Gamme variable du déplacement de fréquences intermédiaires : Plus de ± 1,2kHz : 2 conducteurs 3,5 mm 4-8 Ω

Accessoires

AH-7000 ANTENNE LARGE BANDE

OMNIDIRECTIONNELLE

Frequencies

25-1300 MHz

MB-12 Berceau de montage

Permet de fixer le récepteur pour une utilisation mobile.

MB-23 POIGNEE DE TRANSPORT

SP-23 HAUT-PARLEUR EXTENE

4 litres audio; sortie casque. Impédance d'entrée : 8 Ω Puissance Max. d'entrée: 5W

SP-21 HAUT-PARLEUR EXTENE

Impédance d'entrée:8Ω

Puissance Max. d'entrée:5W

CR-293 CRIPTAL HAUTE STABILITE Stabilité en fréquence, ± 0.5ppm de 0°C à +60°C

Bande de fréquence :

500 Hz/-6 dB

UT-102 SYNTHETISEUR DE VOIX

AD-55 Alimentation Secteur

RS-R8500 LOGICIEL DE PILOTAGE

permis de piloter l'IC-R8500 depuis un PC.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
