Type de produit	Récepteur radio large bande
Marque	ICOM
Modèle	IC-R2500
Dimensions (L x H x P)	146 x 41 x 206 mm
Poids	1,2 kg
Alimentation	12 V CC (via adaptateur secteur AD-113E ou allume-cigare)
Consommation électrique	0,8 A max (audio), 0,65 A typ (veille)
Bande de fréquence	0,01 – 3299,999 MHz
Modes de réception	SSB, CW, AM, FM, WFM
Impédance d'antenne	50 Ω (BNC)
Température d'utilisation	0 °C à +60 °C
Stabilité en fréquence	Pas de réglage nécessaire
Double réception	Oui, simultanée sur deux bandes (nécessite deux antennes)
Monitoring multi-canal	Jusqu'à 25 canaux simultanément
Enregistrement audio	Format WAV via port USB
Filtrage DSP	Optionnel (carte UT-106)
Réception numérique	Options D-STAR (UT-118) et APCO25 (UT-122)
Scanning	Ultra rapide, 60 canaux par seconde
Connectivité PC	USB 1.1 ou 2.0, compatible Windows XP/2000/ME/98SE
Accessoires fournis	AD-113E, câble USB, CD d'installation, antenne, tête de commande déportée
Options disponibles	UT-106 (DSP), UT-118 (D-STAR), UT-122 (APCO25)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Éviter l'humidité, respecter la température d'utilisation

FOIRE AUX QUESTIONS - IC-R2500 ICOM

Comment connecter l'IC-R2500 à un PC ?

Utilisez le câble USB fourni pour relier le récepteur à votre PC. Assurez-vous que le PC répond à la configuration minimale (Windows XP/2000/ME/98SE, port USB 1.1 ou 2.0). Installez le logiciel à partir du CD fourni.

Puis-je écouter deux fréquences en même temps ?

Oui, l'IC-R2500 permet la double réception simultanée. Pour cela, vous devez connecter deux antennes distinctes aux connecteurs ANT 1 et ANT 2.

Comment enregistrer une transmission audio ?

L'enregistrement se fait directement au format WAV via le port USB. Vous pouvez paramétrer un enregistrement automatique uniquement lorsque le canal est actif, en ignorant les périodes de silence.

Qu'est-ce que la fonction 'Réception Diversity' ?

Cette fonction analyse en permanence les signaux provenant des deux antennes connectées et sélectionne automatiquement celle offrant la meilleure qualité de réception.

Puis-je surveiller plusieurs canaux à la fois ?

Oui, grâce au moniteur multi-canal, vous pouvez surveiller jusqu'à 25 canaux simultanément. Le logiciel affiche l'activité de chaque canal avec les niveaux de S-mètre. Il suffit de cliquer sur un canal pour l'écouter.

Quels modes numériques sont supportés ?

Avec les cartes optionnelles UT-118 (D-STAR) et UT-122 (APCO25), l'IC-R2500 peut recevoir des communications numériques aux formats D-STAR et APCO25.

Comment améliorer la réception des signaux faibles ?

Vous pouvez installer la carte DSP optionnelle UT-106 qui offre un réducteur de bruit performant. De plus, utilisez l'atténuateur 20 dB ou le noise blanker pour réduire les parasites.

Quelle est la sensibilité du récepteur ?

La sensibilité varie selon la bande et le mode. Par exemple, en SSB/CW de 1,8 à 49,999 MHz, elle est de 0,5 µV. En FM de 50 à 699,999 MHz, elle est de 0,5 µV. Consultez le tableau des sensibilités dans la notice.

Comment utiliser la tête de commande déportée ?

La tête de commande déportée se connecte au récepteur via un câble (non fourni). Elle permet de contrôler l'IC-R2500 à distance, idéal pour une installation en mobile ou en base.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation : utilisez l'adaptateur secteur AD-113E fourni (10,5 V CC) ou une source 12 V CC. Assurez-vous que le câble d'alimentation est correctement branché. Vérifiez également le fusible (si présent).

MODE D'EMPLOI IC-R2500 ICOM

Récepteur large bande interfacable PC

Affichage récepteur expert

Affichage modules

Affichage compact

Ecran moniteur multi canal

3 Écrans de contrôle

3 écrans d'exploitation sont disponibles «affichage récepteur expert», «affiche modules» et «affichage compact».

Icom France S. A. S.

L'IC-R2500 est une interface qui transforme votre PC en récepteur. Toutes les fonctions sont contrôlables par le PC et les signaux radio du monde entier sont explorés de 0,01 à 3299,999 MHz.

Connexion par câble USB

Le port USB fournit une liaison de transmission très rapide à l'IC-R2500 ce qui permet d'étendre les capacités du récepteur : nouvelles fonctions de traitement audio. Les signaux reçus sont récupérés directement par la carte audio de l'ordinateur ou sur le boîtier de l'IC-R2500.

Fonction monitoring multi canal

Avec l'IC-R2500, ICOM présente un nouveau moniteur qui permet de surveiller jusqu'à 25 canaux simultanément! Le logiciel détaille l'activité de la bande en dissociant les niveaux de S-meter. Pour écouter le canal désiré, il suffit de cliquer sur un canal parmi les 25, l'IC-R2500 affiche alors le canal choisi.

Double réception simultanée

Il est possible d'écouter deux bandes en même temps (dans ce cas deux antennes doivent être connectées à l'IC-R2500.)

Mode «réception diversity

L'IC-R2500 peut être raccordé à deux antennes simultanément. Le mode «Réception Diversity» analyse en permanence les signaux en provenance des deux antennes et sélectionne automatiquement celle offrant la meilleure qualité de réception.

Fonction «band scope» et «time line scope

Avec une largeur de bande de 25kHz à 5MHz^*, le nouveau «time-line scope» permet de sauvegarder les données récupérées (date, heures, fréquence...) de façon cyclique paramétrable de 3 à 100 minutes. Ces données récupérées peuvent être enregistrées sur votre PC.

Fonction d'enregistrement audio

Il est possible d'enregistrer l'audio dans le format WAV directement par le port USB. Une fonction de contrôle permet l'enregistrement seulement lorsque le canal est actif en ne tenant pas compte des moments d'inactivité.

Filtrage DSP

La carte DSP optionnelle, UT-106, offre une fonction de réducteur de bruit très performante.

Tête de commande déportée

L'IC-R2500 peut être couplé à une tête de commande déportée pour des opérations en mode « mobile » ou « base »

De très nombreuses configurations de montage sont ainsi disponibles (véhicule, shelter, etc.).

Mode « réception numérique

Les cartes optionnelles UT-118 (D-STAR) et UT-122 (APCO25) peuvent être installées sur l'IC-R2500 pour recevoir des communications numériques au format D-STAR et APCO25.

• Scanning ultra rapide permettant de chercher rapidement une grande gamme de fréquences en balayant 60 canaux par seconde.
• Selon la capacité du PC.
• Squelch vocal, VSC, permettant d'écouter seulement les fréquences modulées (élimine les porteuses) - Tons CTCSS/DTCS - S-meter squelch - Fonction bip de poche - Filtre IF ajustable

-Fonction IF shift (en mode SSB et CW tableau) - Noise blanker (anti parasites impulsionnels) Attenuateur 20dB - Ecriture automatique de canaux mémoires AFC Contrôle automatique de fréquences - AGC Contrôle automatique de gain - Décodeur DTMF (24 chiffres) Filtre passe bande accordé VHF/UHF - Plus de 2600 canaux mémoires par fichier

Bande de fréquence : 0,01-3299,999 MHz Mode

*0.01-1300MHz

:0°C à +60°C

• Températures d'utilisation
• Stabilité en fréquence
• Pas de réglage
• Alimentation
• Consommation (à12 V DC)

Max. audio 0.8A typ. Veille 0.65A typ. :50Ω (BNC) : 146× 41× 206 mm :1,2Kg

Reception

• Système de réception : Triple-conversion superhétérodyne, changement de fréquence Fréquence intermédiaire : 1ère 266,70 MHz

2de 10,70 MHz 3 eme 450kHz (Sauf WFM)

Sensibilité (moins de)

	SSB, CW	AM	FM	WFM
0,495–1,799 MHz	5,0 μV	25 μV	-	-
1,8–49,999 MHz	0,5 μV	2,5 μV	0,63 μV*2	-
50–699,999 MHz	0,4 μV	2 μV	0,5 μV	1,4 μV
700–1300 MHz	0,5 μV	2,5 μV	0,63 μV	1,8 μV
1300*1–2299,999 MHz	-	-	5,6 μV	18 μV
2300–3000 MHz	-	-	18 μV	56 μV

1 1300,000001 MHz 2 28-49,999 MHz

SSB, CW BW=2,8 kHz, AM BW=6,0 kHz à 10dB S/N

FM BW=15 kHz, WFM BW=230kHz à 12 dB SINAD

• Sélectivité

SSB, CW, AM

SSB, CW, AM, FM

EM. AM

FM, AM, WFM

WFM

• Puissance audio
• Connecteur HP externe : 2-conducteurs 3,5 (d) mm /8Ω

Configuration PC

• Microsoft® Windows® XP/2000/ME/98SE
• USB 1.1 ou 2.0
• Intel® Pentium® III 450MHz ou plus
• Disque dur avec 50 MB d'espace libre
• Mémoire vivie 128 MB (256MB ou plus recommende) Résolution écran 1024 × 768
• Les logiciels d'installation sur CD-ROM ou DVD sont nécessaires
• Des problèmes audio peuvent survenir en fonction des caractéristiques du PC.
• De l'espace disque sera nécessaire lors de l'enregistrement de conversations ou pour stocker des données.

Panneau arrêté

Connecteur

antenna 1 DATA

Packet

9600 bds

USB

Connecteur

antenna 2

Terre

Pasutilisé

Haut-parleur

externe

AD-113E ADAPTATEUR SECTEUR 10,5 V DC, 1,8 A/1,5 A en sortie. - CP-12LCABLEALLUME CIGARE 12 V DC, 2 A - OPC-254L CABLE ALIMENTATION A utiliser avec une source d'alim. extérieure 12 V DC - OPC-441 CABLE D'EXTENSION AUDIO (5 m) Permet de déporter la sortie audio

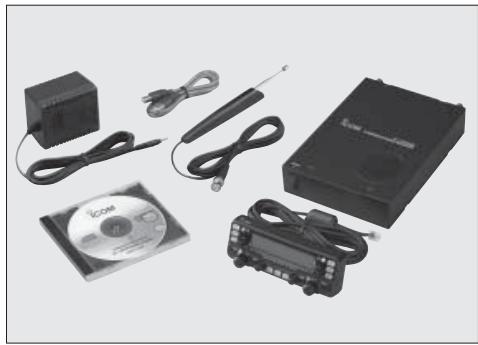

Accessoires fournis AD-113E Cable USB CD installation Antenne Tête de commande déportée

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
