Marque	ICOM
Modèle	IC-PCR1500
Type de produit	Récepteur radio large bande interfacable PC
Bande de fréquence	0,01 à 3299,999 MHz
Modes de réception	SSB, CW, AM, FM, WFM
Dimensions (L × H × P)	146 × 41 × 206 mm
Poids	1,2 kg
Alimentation	12 V DC ±15 %
Consommation électrique	Max. audio 0,8 A typ., veille 0,65 A typ. (à 12 V DC)
Impédance antenne	50 Ω (BNC)
Connecteurs	Antenne BNC, USB, haut-parleur externe 3,5 mm, alimentation DC, terre
Puissance audio	Plus de 500 mW à 10 % de distorsion sous 8 Ω
Scanning ultra rapide	60 canaux par seconde (selon PC)
Monitoring multi-canal	Jusqu'à 25 canaux simultanément avec visualisation S-meter
Enregistrement audio	Format WAV via USB, avec déclenchement sur activité
Filtrage DSP (optionnel)	Carte UT-106 pour réducteur de bruit et filtre réjecteur
Squelch vocal VSC	Écoute uniquement des fréquences modulées, élimine les porteuses
Atténuateur	20 dB
Logiciel compatible	Windows XP/2000/ME/98SE, nécessite USB 1.1/2.0
Configuration PC minimale	Pentium III 450 MHz, 128 Mo RAM, 50 Mo disque, résolution 1024×768
Accessoires fournis	AD-113E, câble USB, CD d'installation, antenne
Température d'utilisation	0°C à +60°C
Stabilité en fréquence	Moins de ±3 ppm à 25°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement l'alimentation recommandée. Ne pas exposer à l'humidité.

FOIRE AUX QUESTIONS - IC-PCR1500 ICOM

Comment connecter l'IC-PCR1500 à mon ordinateur ?

Connectez le câble USB fourni entre le récepteur et un port USB de votre PC. Installez les pilotes depuis le CD d'installation. Le récepteur est alors reconnu comme périphérique audio et de commande.

Quelle est la plage de fréquences couverte ?

Le récepteur couvre de 0,01 MHz à 3299,999 MHz, incluant les bandes HF, VHF, UHF et SHF jusqu'à 3 GHz.

Puis-je écouter la radio sans ordinateur ?

Non, l'IC-PCR1500 est conçu pour être contrôlé par PC via USB. Il ne dispose pas de commandes frontales ni de haut-parleur intégré. L'audio est restitué par la carte son du PC ou via la sortie haut-parleur externe.

Quels modes de réception sont disponibles ?

Les modes pris en charge sont SSB, CW, AM, FM et WFM (FM large).

Comment effectuer un balayage rapide des fréquences ?

Utilisez le logiciel fourni pour lancer un balayage. L'IC-PCR1500 peut atteindre 60 canaux par seconde (selon les performances du PC). Vous pouvez paramétrer des pas de fréquence et des mémoires.

Est-il possible d'enregistrer des transmissions audio ?

Oui, le logiciel permet d'enregistrer l'audio au format WAV directement via USB. Vous pouvez activer l'enregistrement automatique lorsque le canal est actif, et régler le taux d'échantillonnage.

Comment utiliser le filtrage DSP optionnel ?

Vous devez installer la carte optionnelle UT-106 à l'intérieur du récepteur. Ensuite, dans le logiciel, activez le réducteur de bruit ou le filtre réjecteur pour améliorer le rapport signal/bruit.

Quel type d'antenne dois-je utiliser ?

L'impédance d'antenne est de 50 Ω avec un connecteur BNC. Une antenne adaptée à la gamme de fréquences souhaitée est recommandée. Une antenne télescopique est fournie pour les tests.

Comment surveiller plusieurs fréquences à la fois ?

Utilisez la fonction monitoring multi-canal qui affiche jusqu'à 25 canaux simultanément. Chaque canal est représenté par un niveau S-meter coloré. Cliquez sur un canal pour l'écouter.

Quelles sont les configurations PC minimales requises ?

Système d'exploitation Windows XP/2000/ME/98SE, processeur Pentium III 450 MHz, 128 Mo de RAM, 50 Mo d'espace disque libre, résolution d'écran 1024×768 et un port USB 1.1/2.0.

MODE D'EMPLOI IC-PCR1500 ICOM

Récepteur large bande interfacable PC

Outils

Affichage récepteur expert

Affichage modules

Affichage compact

Ecran moniteur multi canal

L'IC-PCR1500 est une interface qui transforme votre PC en récepteur. Toutes les fonctions sont contrôlables par le PC et les signaux radio du monde entier sont explorés de 0,01 à 3299,999 MHz.

Connexion avec un câble USB

Le port USB fournit une liaison de transmission très rapide à l'IC-PCR1500 ce qui permet d'étendre les capacités du récepteur : nouvelles fonctions de traitement audio. Un câble audio n'est pas nécessaire car dorénavant tout peut transiter par le port USB. Le temps de réponse est rapide et les signaux reçus sont recapturés directement par la carte audio de l'ordinateur ou sur le boîtier de l'IC-PCR1500.

3 Écrans de contrôle

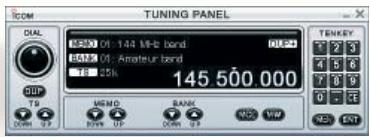

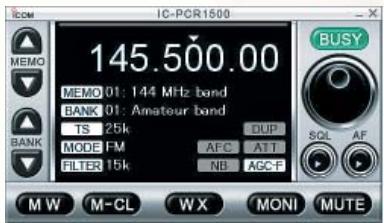

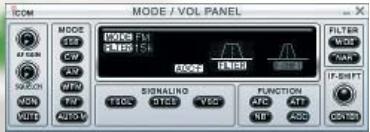

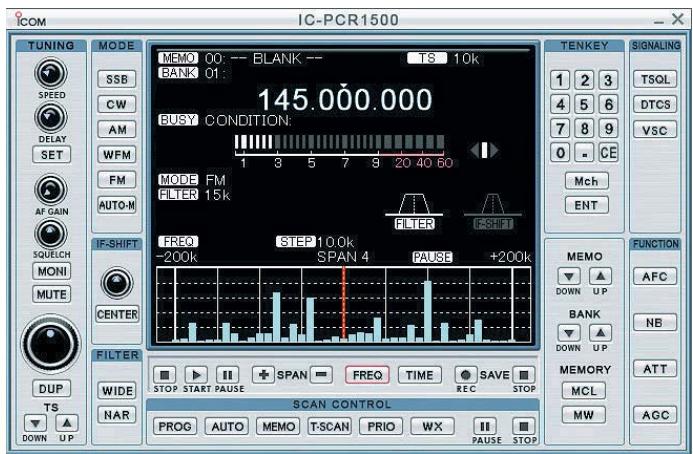

3 écrans d'exploitation sont disponibles : "affichage récepteur expert", "affichage modules" et "affichage compact".

Fonction monitoring multi canal

Avec l'IC-PCR1500, ICOM présente un nouveau moniteur qui permet de surveiller jusqu'à 25 canaux simultanément! Le logiciel détaille l'activité de la bande en dissociant les niveaux de S-meter : chaque statut de canal étant indiqué par trois couleurs de fond différentes. Pour écouter le canal désiré, il suffit de cliquer sur un canal parmi les 25, l'IC-PCR1500 affiche alors le canal choisi.

Avec une largeur de bande de 25kHz à 5MHz^*, le nouveau "time-line scope" permet de sauvegarder les données récupérées (date, heures, fréquence...) de façon cyclique paramétrable de 3 à 100 minutes. Les données récupérées du balayage peuvent être enregistrées sur votre PC pour une utilisation ultérieure.

• L'audio n'est pas perceptible quand la largeur de bande se situe entre 500 kHz et 5 MHz ou en mode CW ou SSB.

Fonction d'enregistrement audio

Des nouvelles fonctions d'enregistrement sont représentées avec le logiciel de l'IC-PCR1500. Il est possible d'enregistrer l'audio dans le format WAV directement par le port USB. Une fonction de contrôle permet l'enregistrement seulement lorsque le canal est actif en ne tenant pas compte des moments d'inactivité. Il est également possible d'ajuster le taux d'échantillonnage.

Filtrage DSP

La carte DSP optionnelle, UT-106, offre une fonction de réducteur de bruit. La fonction du filtre réjecteur réduit significativement le bruit de bande améliorant ainsi le rapport signal sur bruit et donc la qualité du signal reçu.

Scanning ultra rapide

L'IC-PCR1500 permet de chercher rapidement une grande gamme de fréquences en balayant 60 canaux par seconde.

• Selon la capacité du PC.

• Squelch vocal, VSC, permettant d'écouter seulement les fréquences modulées (élimine les porteuses) - Tons CTCSS/DTCS - S-meter squelch - Fonction bip de poche - Filtre IF ajustable - Fonction IF shift (en mode SSB et CW tableau)
• Noise blanker (anti parasites impulsionnels) Attenuateur 20 dB
• Ecriture automatique de canaux mémoires AFC Contrôle automatique de fréquences
• AGC Contrôle automatique de gain - Décodeur DTMF (24 chiffres) Filtre passe bande accordé VHF/UHF - Plus de 2600 canaux mémoires par fichier
• Egalement disponibles :

-Version face avant déparée IC-R1500

-Version double réception IC-PCR2500

• Bande de fréquence

0.01-3299,999MHz

Mode

• 0.01-1300 MHz
• Températures d'utilisation

:0°C a +60°C

• Stabilité en fréquence

Moins de ±3 ppm à 25 °C

• Pas de réglage

:1Hz (minimum)

• Alimentation

: 12 V DC ±15 %

• Consommation (à12 V DC)

Max. audio 0,8 A typ. Veille 0,65 A typ. :50Ω(BNC) : 146× 41× 206mm :1,2Kg

Reception

• Système de réception

Triple-conversion superhétérodyne

terodyne changement de

fréquence

• Fréquence intermédiaire

: 1ère 266,70 MHz

2de 10.70 MHz

3ème 450 kHz (Sauf WFM)

Sensibilité (moins de)

	SSB, CW	AM	FM	WFM
0,495–1,799 MHz	5,0 μV	25 μV	-	-
1,8–49,999 MHz	0,5 μV	2,5 μV	0,63 μV*2	-
50–699,999 MHz	0,4 μV	2 μV	0,5 μV	1,4 μV
700–1300 MHz	0,5 μV	2,5 μV	0,63 μV	1,8 μV
1300*1–2299,999 MHz	-	-	5,6 μV	18 μV
2300–3000 MHz	-	-	18 μV	56 μV

1 1300,000001 MHz 2 28-49,999 MHz

SSB, CW BW=2,8 kHz, AM BW=6,0 kHz à 10dB S/N

FM BW=15 kHz, WFM BW=230kHz à 12 dB SINAD

• Sélectivité

SSB, CW, AM

SSB, CW, AM, FM

FM, AM

FM, AM, WFM

WFM

• Puissance audio
• Connecteur HP externe

plus de 2,8 kHz / -6 dB

plus de 6,0 kHz / -6 dB

plus de 15 kHz / -6 dB

plus de 50kHz / - 6 dB

plus de 230 kHz / -6 dB

plus de 500 mW à 10 %

sous 8 Ω

2-conducteurs 3,5 (d) mm / 8 Ω

Configuration PC

• Microsoft® Windows® XP/2000/ME/98SE
• USB 1.1 ou 2.0
• Intel® Pentium® III 450 MHz ou plus
• Disque dur avec 50 MB d'espace libre
• Mémoire vive 128 MB (256 MB ou plus recommandée) Résolution écran 1024 × 768
• Les logiciels d'installation sur CD-ROM ou DVD sont nécessaires
• Des problèmes audio peuvent survenir en fonction des caractéristiques du PC.
• De l'espace disque sera nécessaire lors de l'enregistrement de conversations ou pour stocker des données.

Panneau arrêté

Connecteur

antenna

Packet

9600 bds

USB

Terre

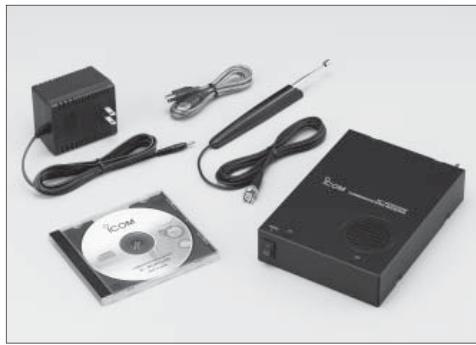

Accessoires fournis

AD-113E

Cable USB

CD d'installation

Antenne

sta

1la

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
