IC-E7 - Radio amateur ICOM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Émetteur-récepteur VHF/UHF portable
Caractéristiques techniques principales	Fréquences : 144-146 MHz (VHF) et 430-440 MHz (UHF), modulation FM, capacité de mémoire de 1000 canaux
Alimentation électrique	Batterie rechargeable Li-ion, 7.4V, 2000mAh
Dimensions approximatives	120 x 60 x 30 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Compatible avec les accessoires ICOM, tels que microphones et antennes
Type de batterie	Batterie Lithium-ion
Tension	7.4 V
Puissance	5W (VHF) / 4W (UHF)
Fonctions principales	Fonctionnalités de balayage, CTCSS/DCS, fonction de verrouillage, affichage rétroéclairé
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le réseau ICOM
Sécurité	Utiliser uniquement des accessoires approuvés, éviter l'exposition à des températures extrêmes
Informations générales utiles	Vérifier la réglementation locale sur l'utilisation des radios amateurs avant l'achat

FOIRE AUX QUESTIONS - IC-E7 ICOM

Comment puis-je régler la fréquence sur l'ICOM IC-E7 ?

Pour régler la fréquence, utilisez le bouton de sélection de fréquence sur le panneau avant. Tournez le bouton pour ajuster la fréquence souhaitée.

Pourquoi mon ICOM IC-E7 ne capte-t-il pas les signaux ?

Vérifiez que l'antenne est correctement connectée et en bon état. Assurez-vous également que l'appareil est allumé et que vous êtes sur la bonne bande de fréquence.

Comment recharger la batterie de l'ICOM IC-E7 ?

Pour recharger la batterie, utilisez le chargeur fourni avec l'appareil. Branchez le chargeur à une prise électrique et connectez-le à l'ICOM IC-E7.

Mon ICOM IC-E7 affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Dans la plupart des cas, un redémarrage de l'appareil suffit à résoudre le problème.

Comment puis-je changer les paramètres de son sur l'ICOM IC-E7 ?

Utilisez le menu des paramètres pour accéder aux options de son. Vous pouvez ajuster le volume et les tonalités en fonction de vos préférences.

L'ICOM IC-E7 est-il étanche ?

Oui, l'ICOM IC-E7 a une résistance à l'eau conforme à la norme IPX7, ce qui signifie qu'il peut résister à une immersion temporaire dans l'eau.

Comment effectuer une mise à jour du firmware sur l'ICOM IC-E7 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel d'ICOM et suivez les instructions fournies dans le manuel d'utilisation.

Que faire si l'écran de mon ICOM IC-E7 reste noir ?

Vérifiez si la batterie est chargée. Si elle est chargée et que l'écran reste noir, essayez de réinitialiser l'appareil en suivant les étapes du manuel.

Comment utiliser la fonction de scan sur l'ICOM IC-E7 ?

Pour activer le mode de scan, appuyez sur le bouton 'Scan' sur le panneau avant. Cela vous permettra d'explorer toutes les fréquences mémorisées.

Puis-je utiliser l'ICOM IC-E7 à l'étranger ?

Vérifiez la législation locale concernant l'utilisation des radioémetteurs. Assurez-vous que les fréquences que vous souhaitez utiliser sont légales dans le pays où vous vous trouvez.

MODE D'EMPLOI IC-E7 ICOM

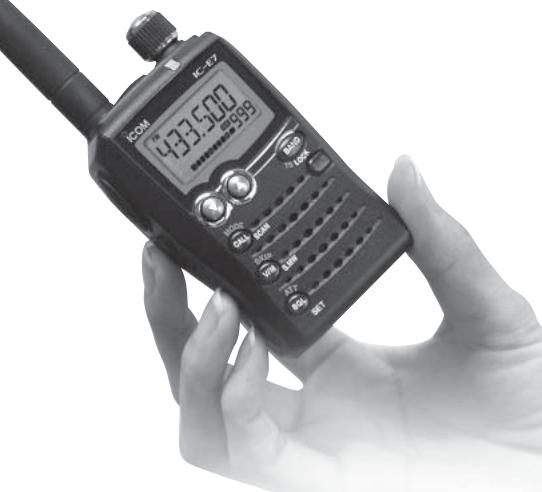

Style et performance!

• Ultra compact et léger

Dimensions de seulement 47 × 81 × 28 mm (projections non comprises) pour 160 g avec la batterie BP-243 et l'antenne

• 20 h d'autonomie avec le pack batterie au Lithium-ion fourni *Cycle Tx: Rx: Veille = 5:5:90
• Récepteur large bande permettant d'écouter de la WFM, TV (audio) et AM couvrant la plage 0,495-999,990MHz
• Nombre minimum de boutons pour simplifier les opérations

• Double bande VHF / UHF avec 1,5 W / 1 W de puissance (réception alternative)
• Tonalité CTCSS et DTCS (SUB AUDIO)
• 1000 canaux mémoires alphanumériques avec un système de banque mémoire
• Chargeur rapide BC-164 livre d'origine permettant de charger la batterie en 3 heures (approximativement)

Autres caractéristiques

• Enregistrement automatique des fréquences des "signaux reçus" dans une mémoire-temporaire. Ces mémoires peuvent ensuite être transférées dans les mémoires conventionnelles.
• La fonction "scanning par banque" offre la possibilité de détecter les canaux occupés dans les banques choisies.
• Lorsque l'opérateur reçoit un signal contenant un ton défini d'avance, l'émetteur-récepteur émet une sonnerie "bip de poche" pendant 30 secondes.

• Fréquences couvertes

TX 144-146, 430-440 MHz

La bande de fréquence de réception diffère selon la version et les administrations locales. Nous consulter.

Mode : FM, AM, WFM

réception seulement

• Canaux mémoire : 1252 (1000 conventionnelles,

2 appels, 50 scans par

banque, 200 mémoires

Impédance antenne - Température d'utilisation Stabilité en fréquence - Pas de synchronisation

• Consommation (à 3,7 V DC)

Tx Haute

Basse (VHE/UHE)

Bx Max. audio

Veille

• Dimensions (L × H × P)

• Poids (approx.)
• Connecteur micro/haut-parleur

: 4-conducteurs 3,5 (d)

: mm / 2 kΩ / 8 Ω

Large écran LCD rétro-éclairé à cristaux liquides avec touches rétro-éclairées pour opération de nuit - Fonction de veille prioritaire vérifier le canal mémoire toutes les 5 secondes (en mode VFO)

Emission

Puiss

VHF

UHF

: Haute 1.5 W Basse 0.1 W

: Haute 1.0 W Basse 0,1 W

• Excursion de fréquence maxi

:±5,0 kHz

• Rayonnement non essentiel : inférieur à -60 dBm

Reception

• Fréquence intermédiaire

AM/FM

: 46,35 MHz / 450 kHz

WFM

: 14,85 MHz / 450 kHz

Sensibilité (à 12 dB SINAD) : 0,18 μV typ. (144 / 430 MHz bande amateur seulement) Sensibilité Squelch : Moins de 0,18 μV (seuil) (144 / 430 MHz bande amateur seulement) - Sélectivité

AM/EM

Plus de 12 kHz à 6 dB

Inférieur à 30 KHz à 10 dB

WFM

Plus de 150 kHz à 6 dB

Inférieur à 700 kHz à 20 dB

• Puissance audio (à 3,7 VDC) : Supérieur à 50 mW

(à 10% distorsion sous 8 Ω)

Sensibilité

FM (à 12 dB SINAD)

30,000 à 89,995 MHz

90,000 à 143,995 MHz

144,000 à 147,995 MHz

148.000 à 179.995 MHz

350,000 à 470,000 MHz

600,000 à 939,990 MHz

940,000 à 999,990 MHz

WFM (à 12 dB SINAD)

76 à 107,995 MHz

600 à 799,990 MHz

AM (à 10 dB S/N)

0,495 à 4,995 MHz

5 à 29.995 MHz

118 à 136,995 MHz

Accessoires fournis :

Batterie. BP-243 Alimentation, BC-164 - Dragonne

: Inférieur à 1,8 μV : Inférieur à 2,5 μV

Chargeur, BC-145E Antenne - Notice en Français

BP-243: Batterie LI-ION 3,7

V 1800 mAh

20 h d'autonomie

Cycle Tx : Rx : Veille = 5 : 5 : 90

HM-153P: Microphone cravate pour 2,5-3,5 mm avec oreillette

BC-164 Chargeur de bureau + BC-145LE AC Adaptateur secteur Charge la BP-243 en 3 h (approx.)

LC-161 Housse vinyle.

Permet d'accrocher le

portatif à la cier

AD-92SMA Adaptateur

antenne. Permet de

connecter le portatif à une

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis. La configuration du poste peut varier suivant les versions.
