IC-78 - Radio amateur ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur HF
Marque	ICOM
Modèle	IC-78
Dimensions (L x H x P)	240 x 95 x 239 mm
Poids (approx.)	5,2 kg
Alimentation	13,8 V DC ±15% (négatif à la masse)
Consommation	Veille 1,3 A, Max audio 3,0 A, Puissance max 20,0 A
Température d'utilisation	0°C à +50°C
Fréquences couvertes	0,030-29,999999 MHz (garantie 0,5-29,999999 MHz)
Modes	SSB, CW, RTTY
Nombre de canaux mémoires	99 canaux duplex + 1 mémoire d'appel
Stabilité en fréquence	Moins de ±30 Hz/h après 1 min de chauffe à +25°C
Puissance de sortie (émission)	2-100 W (SSB, CW), 2-40 W (RTTY/AM)
Sensibilité (réception, 10 dB S/N)	0,16 µV (1,600-29,999999 MHz en SSB/CW)
Connecteur antenne	SO-239 (1)
Connecteur alimentation	ACC 13-pin
Connecteur télécommande	2-conducteurs 3,5 mm (d)
Connecteur écouteurs	3-conducteurs 6,5 mm (d)
Haut-parleur	Avant, 8 Ω
Filtres	455 kHz (optionnel), filtre à 4 éléments sur premier mélangeur
Fonctions spéciales	Compresseur micro, VOX, noise blanker, préampli/atténuateur, scanning, alarme 2 tons
Accessoires inclus	Microphone HM-36, cordon d'alimentation
Accessoires optionnels	PS-125 Alim, SM-20 Micro table, AT-140 Accordeur, AH-4 Coupleur, AH-2b Antenne, MN-100 Coupleur passif, CR-338 Oscillateur quartz
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Utiliser une alimentation adaptée. Ne pas obstruer les aérations. Respecter les réglementations radio.
Pièces détachées et réparabilité	Contacter ICOM France ou un service agréé. Certaines pièces sont disponibles sur demande.

FOIRE AUX QUESTIONS - IC-78 ICOM

Comment régler la fréquence sur l'IC-78 ?

Utilisez le clavier à 10 touches en face avant pour entrer directement la fréquence en MHz. Vous pouvez aussi utiliser le sélecteur de canaux ou les touches UP/DOWN.

Combien de canaux mémoires sont disponibles ?

L'IC-78 dispose de 99 canaux mémoires duplex pour stocker fréquences TX/RX, mode, filtre et un nom de 8 caractères. Une mémoire d'appel supplémentaire est aussi disponible.

Quelle est la puissance de sortie maximale ?

En modes SSB et CW, la puissance de sortie est réglable de 2 à 100 W. En modes RTTY et AM, elle est limitée à 40 W.

Puis-je utiliser l'IC-78 en mobile ?

Oui, l'IC-78 peut être utilisé en station fixe ou mobile grâce à son boîtier compact (240x95x239 mm) et son châssis en fonte d'aluminium robuste.

Comment améliorer la réception des signaux faibles ?

Utilisez le préampli RF intégré pour amplifier les signaux faibles. Vous pouvez aussi activer le noise blanker pour réduire les parasites.

Quel type d'alimentation est recommandé ?

L'IC-78 nécessite une alimentation 13,8 V DC ±15% (négatif à la masse). Un courant d'au moins 20 A est conseillé en pleine puissance. L'option PS-125 est adaptée.

Comment mémoriser un canal avec un nom ?

Entrez la fréquence et le mode, puis appuyez sur [MEMO]. Utilisez le clavier alphanumérique pour saisir un nom de 8 caractères maximum. Confirmez avec [ENTER].

L'IC-78 est-il compatible avec les coupleurs d'antenne automatiques ?

Oui, il est compatible avec les coupleurs ICOM AH-4 (3,5-30 MHz) et AT-140 (1,6-30 MHz). Le raccordement se fait via le connecteur dédié.

Comment utiliser le mode RTTY ?

Branchez un modem sur la prise ACC arrière. Sélectionnez le mode FSK et réglez la largeur de saut, les fréquences de ton et la polarisation selon votre besoin.

Où trouver des pièces détachées ou faire réparer l'appareil ?

Contactez ICOM France ou un revendeur agréé. Pour les pièces, consultez le service après-vente. L'appareil est conçu pour être réparable.

MODE D'EMPLOI IC-78 ICOM

• Fréquences couvertes

Bx

:0.030-29.999999MHz*1

+1,600,29,000000MUL*3

*1Fréquence garantie : 0,5-29,999999 MHz

^*2 Sauf quelques fréquences

Mode

• Nombre de canaux mém.
  Stabilite en fréquence

: Moins de ± 200Hz de 1 min. a 60 min. après allumage. Avec ce taux de stabilité moins de ± 30Hz / h

+25°C. Avec une fluctuation de température de 0°C à +50°C moins de ±350Hz

• Alimentation

:13.8V DC ±15%

(négatif à la masse

• Consommation (à 13,8 V DC)

Veille 1.3A

Max. audio 3.0A

Max. audio 2,6A

1. Puissance max. 20,0A

2. Température d'utilisation
   Connecteur antenna
   Dimensions
   Dimensions projections non incluses)

EMISSION

• Poids (approx.
  Connecteur alim ACC 13-pin
  Conncntral
• Connecteur telecommande : 2-conducteurs 3,5 (d) mm

Modu
Modulation equilibrium
1.Modul

:2-100W
2-40W

: Moins de -46 dB au-dessous de
la quince en de cortie maxima.
la puissance de
: Plus de 40dB
: Plus de 50dB
8-pin(600Ω)
1.2 m (500 μm) 2. conductor 3
1.5 conductor c
: Phono (RCA)
:Phono (RCA)

RECEPTION

• Systeme de réception

: Double-conversion superhétéro
dyne

Sensibilité (10 dB S/N)

SSB CW

:0,16μV (1,600-29,999999 MHz)
(0.5 μV à 12dB SINAD)
:13uV(0.5-159999MHz)
1.15 μl/(1,000,000,000μL)
2 μV (1,000-29,999.999MWh)

Sensibilite du SQL
Sensibilité

Plus de 2,
Moins de 4.5 kHz/-60dB
Plus do 6.0 kHz/6dB
Majoe de 30 kHz/40dB
Mollis de 20 K12/400

sites et frequencie image

Plus de 70 dB
(1,600-29,999999MHz)

• Puissance audio
  （13.8VDC）
  (a 10,6 V DC)
  Connecteur ecouteurs 1

: 3-conducteurs 6,5 (d)mm
: 2-conducteurs 3,5 (d)mm / 8Ω

ACCESSOIRES

PS-125 ALIMENTATION A DE COUPAGE
Alimentation puissant et compacteSortie : 13 .8 V DC ( 25 A max )

SM-20 MICROPHONE DE TABLE Fonctions [UP]/[DOWN], avec fuite passage haut

455 kHz FiltRES

Facteur de forme permettant d'avoir une meilleure reception.

AT-140 ACCORDEUR AUTOMATIQUE D'ANTENNE HF
Couverture 1,6-30MHz avec antenna de 7m ou plus.

AH-4 COUPEUR AUTOMATIQUE D'ANTENNE
Couverture 3,5-30 MHz avec une
antenna de 7m ou plus.

AH-2b ANTENNE
Pourutilisation mobile avec
AT-140 ou AT-130/E. Toutes bandes de 7-30MHz.

MN-100 COUPLEUR PASSIF
Coupleur passif pour antenne dipole. 2x8m

MN-100L COUPLEUR PASSIF
Coupleur passif pour antenna long fil. 15m

specifications et informations données dans ce document peuvent etre modifiees sans preavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone]-Fax:[phone]

WEB ICOM: http://www.icom-france.com

E-mail : [e-mail]

AFAQ N-1997/80/4

CACHET DISTRIBUTEUR

ICOM

RADIOCOMMUNICATION

IC-78

L'IC-78 est un émetteur-recepteur HF particulièrement performant. Les caractéristiques innovantes tels que les 99 canaux mémoires, la qualité du rapport signal/bruit, la programmation directe par la face avant de l'appareil, la possibilité de transmission de données offrent à l'opérateur une prise en main et une utilisation simplifiée. Toutes ces caractéristiques complètent un boîtier compact, robuste qui permettent une utilisation en station fixe ou mobile dans un vehicule.

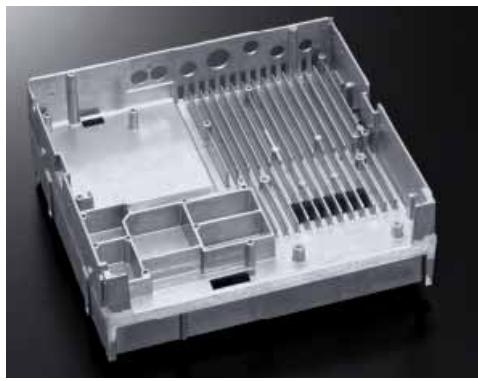

Construction robuste et puissant

L'IC-78 est capable de délivrer une puissance de sortie de 100 watts nécessaire pour les communications longue distance. Son chassis en fonte d'aluminium d'un seul bloc permet d'obtenir une très bonne dissipation de la chaleur à l'intérieur du boîtier assurant un fonctionnement intensif des étages de puissance. Sa dimension compacte 240x95x239 mm facilitite son installation.

Utilisation simplifiée

L'IC-78 est équipé d'un large afficheur LCD qui facilité la lecture. Un nombre minimum de boutons et de commandes permet d'utiliser l'émetteur-recepteur de façon optimum.

Toutes les fonctions sont accessibles directement par le clavier de la face avant, sans avoir recours à des combinaisons de touches. Un clavier à 10 chiffres permet de programmer directement et de memoriser les valeurs désirées dans les différents canaux mémoires.

99 canaux mémoires avec des noms de 8 caractères

99 canaux mémoires duplex sont disponibles pour enregistrer les fréquences transmises et reçues, le mode de traffic, le cadre de filtré ainsi que le nom des canaux qui se compose de 8 caractères. Il est facile d'attribuer les noms des canaux avec le clavier alphonumérique à 10 touches.

De plus, une mémoire d'appel supplémentaire est disponible pour conserver la fréquence la plus souvent utilisée ou la plus importante.

Performance supérieure

L'utilisation d'un filtré à 4 éléments sur le premier mélangeur permet une très bonne réjection des distorsions d'intermodulation produits par les signaux adjacents dans la même bande.

Un système de double conversion est aussi incorpore pour réduire l'image et les fausses réponses pour un meilleur signal.

Le Circuit PLL utilise également une nouvelle technologie permettant de minimiser le niveau de bruit de phase.

La combinaison du mélangeur avec filtre à 4 éléments et le nouveau circuit de PLL permet une performance supérieure.

Haut-parleur en face avant

Un haut-parleur en face avant permet d'obtenir un signal fort et clair et évite les manipulations intempêtes du potentiametre volume.

Stabilité à haute fréquence

Lorsque l'oscillateur à Quartz optionnel CR-338 est installé, la stabilité en fréquences sera de ± 0.5ppm

Filtre optionnel

Un filtré optionnel vous permet également d'obtenir 5 bandes passantes différentes Sélectionnables en SSB, CW, RTTY.

Mode VFO

Pour le réglage des fréquences en continu, le mode VFO est disponible. Il est utile pour rechercher les signaux autour des fréquences programmesées.

RADIOCOMMUNICATION

EMETTEUR RECEPTEUR HF

IC-78

■Caracteristiques supérieures pour des communications fiables

Choix de canal direct

Le clavier à 10 touches en face avant permet de rentrer directement le numéro d'un canal ou les féquences souhaitées. L'édition des canaux mémoires est possible. Un sélecteur de canaux et les touches "up/down" facilité également la recherche des canaux pour une meilleure utilisation.

Possibilité de memoriser une programmation pour paramétrer de façon identique et immodiate un autre émetteur-recepteur.

Alarme 2 tons incorporee\*

Une alarme en 2 tons est incorporee pour la transmission de signal d'urgence*.Le commutateur "tone" est utilise pour des appeals d'urgence rapides et simples. *selon version

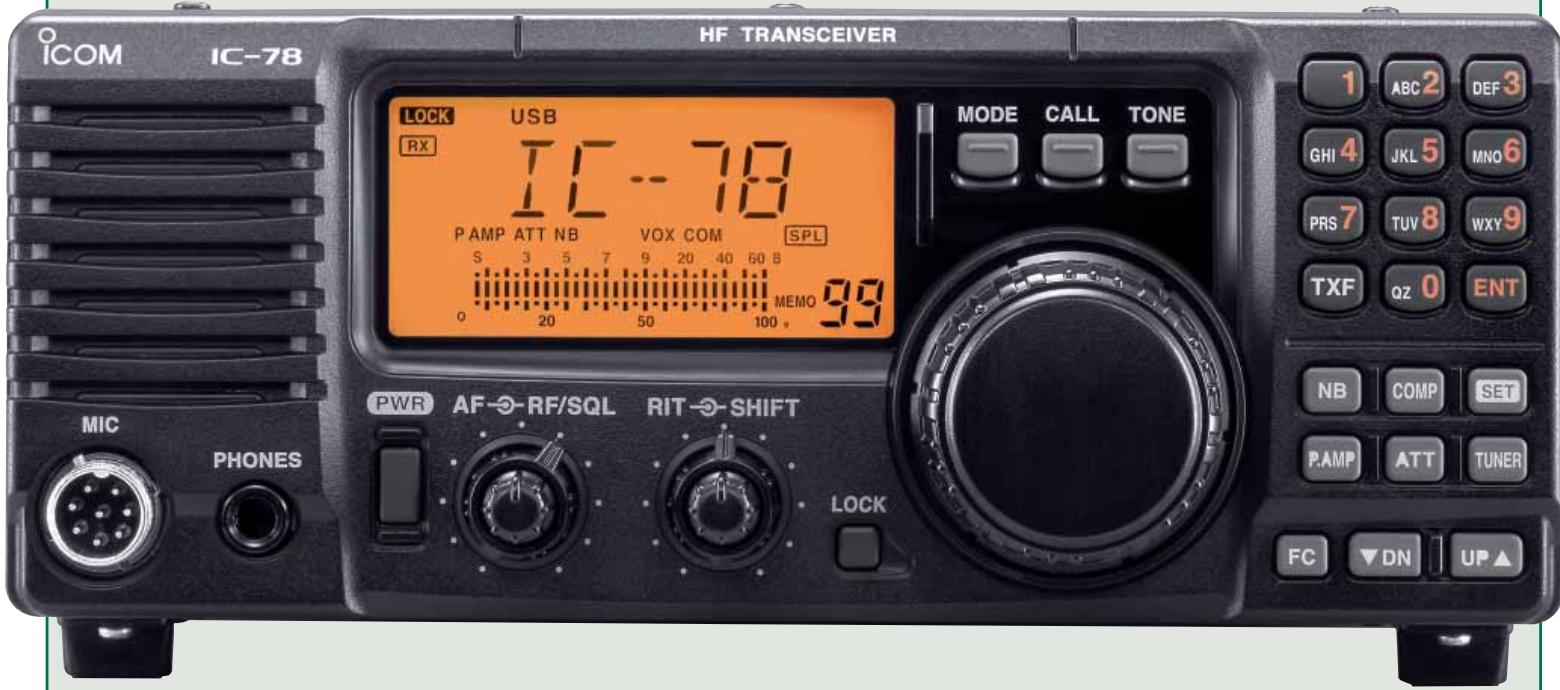

Transmissions de données

En complément des modes habituels SSB et CW, le mode FSK type RRTY est également disponible. En connectant un modem via la prise ACC sur la face arrière, la transmission de données, le transfert de fichiers texte et autre sont réalisables. En mode RTTY, la largeur de "saut", les fréquences de ton et la polarisation sont aussi seLECTIONnables.

Noise blanker

Pour réduire les parasites qui peuvent être causés par un moteur, un filtré "Noise blanker" est incorpore ce qui est un grand atout de cet équipement.

Pre-ampli et attenuateur

Un pré-ampli et un attenuateur RF sont disponibles pour une meilleure réception. Ils permettent de maitriser la réception des signaux faibles ou trop forts et améliorent la qualité audio.

Commande de gain RF et squelch

Cette commande permet d'ajuster soit le gain RF soit le niveau de dé-clenchement du Squelch. Le gain RF est utilisé pour ajuster le gain de récepteur. Le squelch supprime le bruit de fond lorsque le récepteur ne décode aucun signal.

Plusieurs paramétrages sont envisageables : la double commande gain RF /Squelch ou uniquement la commande gain RF ou uniquement la commande Squelch.

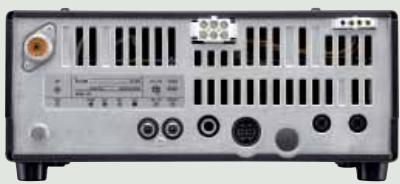

Autres caractéristiques

• Compresseur microphone incorpore pour une puissance de communication améliorée
• Caracteristiques CW complètes
• Différents types de scanning disponibles
  IF Shift disposable
• Possibilité de raccarder les boîtes d'accord antenne AH-4 ou AT-140
• Microphone HM-36 livre d'origine
• Fonction VOX
  Etc.
