| Type de produit | Coupe carrelage électrique radial |
| Marque | FARTOOLS |
| Modèle | TCR 230 |
| Tension d'alimentation | 230 V ~ 50 Hz |
| Puissance du moteur | 1680 W |
| Dimensions de la lame | 230 x 22,2 x 2 mm |
| Capacité de coupe max. | 760 x 50 mm |
| Inclinaison de la lame | 0° à 45° |
| Dimensions de la table | 1074 x 466 mm |
| Plateau supplémentaire | 380 x 250 mm |
| Protection thermique | Relais manuel (auto) |
| Visée laser | Oui (2 piles AAA 1,5 V) |
| Poids approximatif | 18 kg |
| Matériau principal | Aluminium |
| Type de coupe | Coupe droite et à 45° |
| Entretien | Nettoyer après usage, vérifier le serrage des vis |
| Sécurité | Blindage de lame, arrêt d'urgence (estimation) |
| Pièces détachées | Lame de rechange référence CARLA'O HQ COBALT 3431541191358 |
| Réparabilité | Moteur accessible, pièces standard |
| Garantie | 2 ans (estimation) |
FOIRE AUX QUESTIONS - TCR 230 FARTOOLS
Comment changer la lame de la scie carrelage TCR 230 ?
Débranchez l'appareil, retirez le capot de protection, desserrez l'écrou central à l'aide de la clé fournie, remplacez la lame (réf. CARLA'O HQ COBALT 3431541191358) et resserrez l'écrou en respectant le sens de rotation.

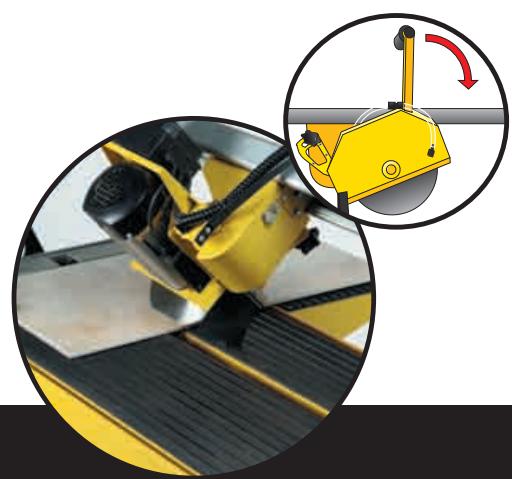

Comment régler l'inclinaison de la lame pour une coupe à 45° ?
Desserrez la poignée de blocage sous la table, inclinez la tête de coupe jusqu'à l'angle désiré (0 à 45°), puis resserrez la poignée. Vérifiez l'angle avec une équerre.
Comment utiliser le viseur laser ?
Insérez deux piles AAA 1,5 V dans le compartiment du laser, allumez-le via l'interrupteur dédié. Le laser projette une ligne rouge qui guide la coupe. Éteignez-le après usage pour économiser les piles.
Quelle est la capacité de coupe maximale ?
La TCR 230 peut couper des carreaux jusqu'à 760 mm de long et 50 mm de profondeur en coupe droite. En coupe à 45°, la profondeur est réduite.
Comment nettoyer la machine après usage ?
Débranchez l'appareil, retirez les résidus de carrelage avec une brosse ou un chiffon humide. Nettoyez la table et le guide. Ne pas utiliser de produits abrasifs. Vérifiez que l'eau n'entre pas dans le moteur.
Que faire si la machine ne démarre pas ?
Vérifiez que la machine est branchée et que le disjoncteur n'a pas sauté. Appuyez sur le bouton de réenclenchement thermique manuel (protection). Si le problème persiste, consultez un professionnel.
Puis-je couper d'autres matériaux que le carrelage ?
Cette scie est conçue pour la découpe de carrelage céramique, porcelaine, ou pierre naturelle. N'utilisez pas de lames adaptées au métal ou au bois.
Comment régler la profondeur de coupe ?
La profondeur est réglée en haussant ou baissant la lame via la molette de réglage en hauteur. Bloquez la position avant de couper.
Quel type de lame utiliser ?
Utilisez une lame diamantée de 230 mm avec alésage 22,2 mm. La référence spécifique FARTOOLS est CARLA'O HQ COBALT (3431541191358).
Comment remplacer les charbons du moteur ?
Débranchez l'appareil. Retirez les capots latéraux du moteur, extrayez les anciens charbons, insérez les nouveaux (modèle standard) et remontez. Faites-le faire par un professionnel si vous n'êtes pas à l'aise.
Questions des utilisateurs sur TCR 230 FARTOOLS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Outil électroportatif au format PDF gratuitement ! Retrouvez votre notice TCR 230 - FARTOOLS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TCR 230 de la marque FARTOOLS.
MODE D'EMPLOI TCR 230 FARTOOLS

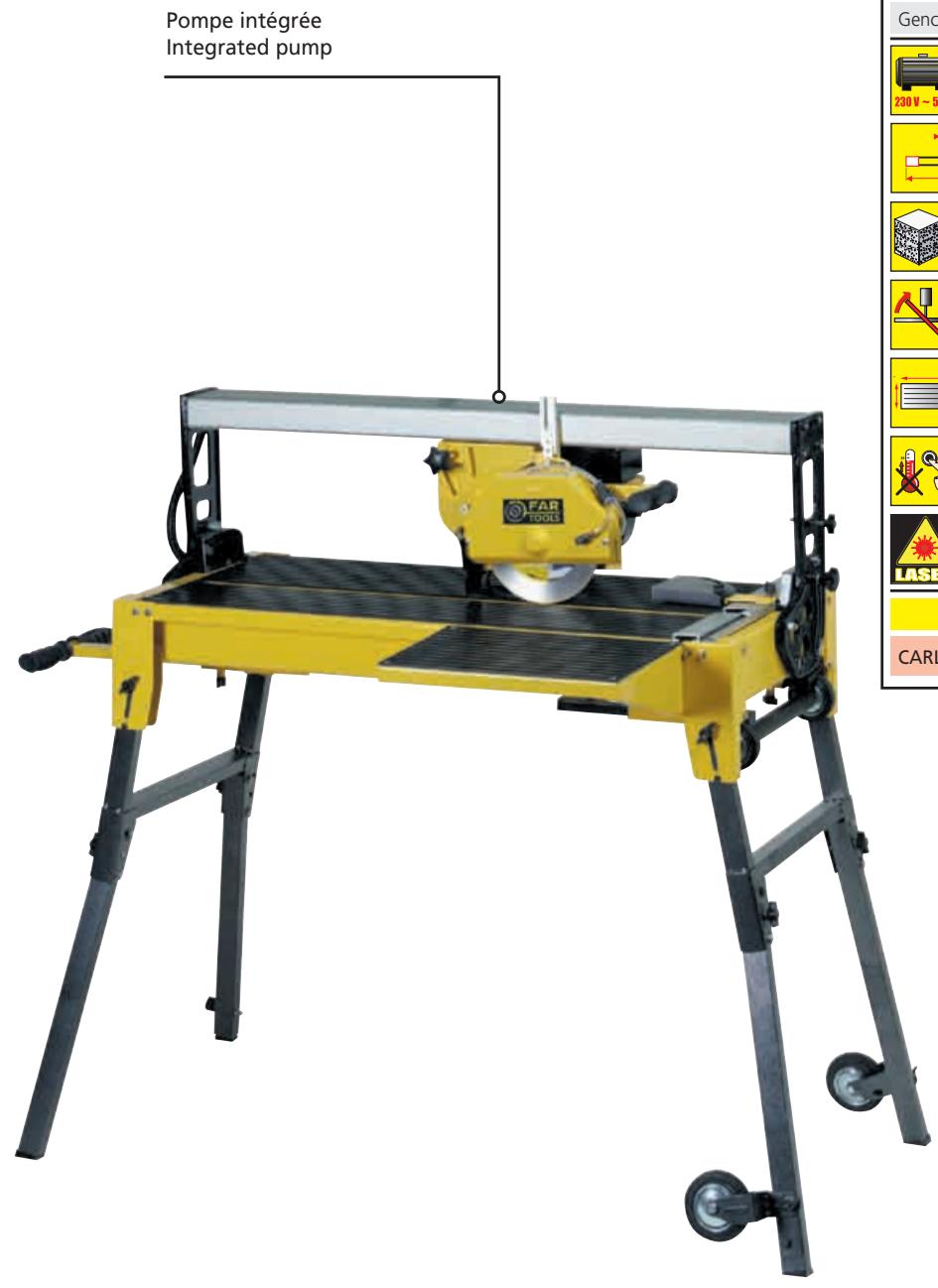

| COUPE CARRELAGE ELECTRIQUE RADIAL RADIAL ELECTRIC TILE CUTTER | TCR 230 | |
| Gencode | 3431541136106 | |
| 230 V - 50 Hz | Puissance du moteur Motor power | 1680 W Alu |
| Dimensions de lame Blade size | 230x22,2x2 mm (A x B x C) | |
| Capacité de coupe maximum Max cutting capacity | 760x50 mm | |
| Lame inclinable Tilting balde | 0 - 45° | |
| Dimensions de table Table sizes | 1074x466 mm 380x250 mm | |
| Protection thermique manuelle Manual auto relay | √ | |
| Visée laser Laser target | √ 2 x 1,5 V Type AAA | |
| Consommables - Consumables | ||
| CARLA'O HQ COBALT | 3431541191358 | |
