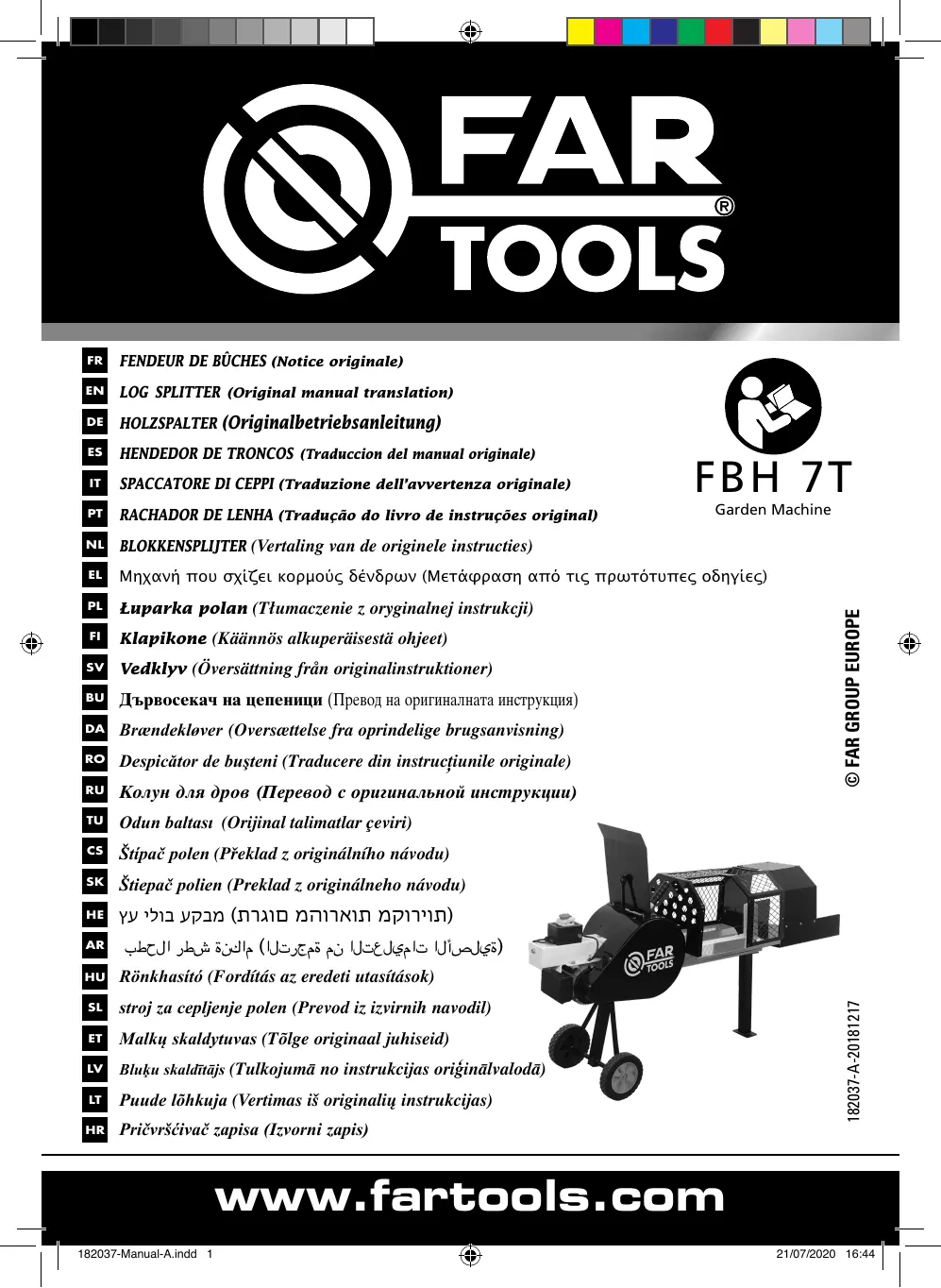

FBH7T - Fendeur de bûches FARTOOLS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fendeur de bûches électrique
Modèle	FBH7T
Marque	FARTOOLS
Alimentation	230 V - 50 Hz, monophasé
Courant nominal	20 A (disjoncteur recommandé courbe D)
Section de câble recommandée	2,5 mm² pour une longueur maxi de 34 mètres
Poids	Environ 25 kg
Dimensions (L x l x h)	Environ 60 x 40 x 40 cm
Fonctions principales	Fendre des bûches de bois
Entretien et nettoyage	Nettoyer après chaque utilisation, vérifier l'état du câble d'alimentation
Sécurité	Ne pas utiliser d'enrouleur de câble ; disjoncteur bipolaire courbe D obligatoire
Pièces détachées et réparabilité	Garantie contractuelle sur les vices de construction ; réparations par professionnel
Informations générales	Respecter les directives de recyclage selon normes européennes

FOIRE AUX QUESTIONS - FBH7T FARTOOLS

Quelle est la tension d'alimentation du fendeur de bûches FARTOOLS FBH7T ?

L'appareil fonctionne sur une alimentation 230 V - 50 Hz monophasée.

Quel type de disjoncteur dois-je utiliser ?

Il est recommandé d'utiliser un disjoncteur bipolaire de 20 A courbe D (marques Schneider, Legrand ou Hager).

Puis-je utiliser une rallonge électrique ?

Oui, mais avec une section de fil adaptée : préférez du 2,5 mm² pour une longueur maximum de 34 mètres. Évitez les enrouleurs de câble qui risquent de chauffer.

Quelle puissance maximale peut supporter le fendeur ?

Le manuel indique différentes puissances possibles selon la section de câble ; pour un câble de 2,5 mm² à 34 mètres, la puissance peut aller jusqu'à 3,5 kW environ.

Que faire si le moteur chauffe ?

Le moteur peut chauffer si le bois est trop dur ou si le câble d'alimentation est trop long (>10 mètres) ou de section insuffisante. Vérifiez la section et la longueur du câble.

Comment entretenir le fendeur de bûches ?

Nettoyez l'appareil après chaque utilisation et vérifiez régulièrement l'état du câble d'alimentation. Assurez-vous que les grilles de ventilation ne sont pas obstruées.

Quels types de bois puis-je fendre ?

Le fendeur est adapté pour fendre des bûches de bois dur ou tendre. Attention, un bois trop dur peut faire chauffer le moteur.

Comment recycler l'appareil en fin de vie ?

Conformément aux directives européennes, déposez l'appareil, ses accessoires et emballages dans une déchetterie ou un point de collecte spécifique pour déchets électroniques.

Que couvre la garantie ?

La garantie contractuelle couvre les vices de construction et de matière pendant la durée légale, sur présentation du ticket de caisse. Elle ne s'applique pas en cas d'utilisation non conforme ou de réparations non autorisées.

Puis-je réparer l'appareil moi-même ?

Toute intervention non autorisée annule la garantie. Pour les réparations, faites appel à un professionnel qualifié.

MODE D'EMPLOI FBH7T FARTOOLS

Tableau de choix de section des cables cuivre

Puissance de votre machine Your machine power

220 Volts - Monophasé - Cos θ = 1

Puissance en K-Watt	Intensité en Ampère	1.5	2.5	04	06	10	16	25	35	50	70
*	*	*	*	*	*	*	*	*	*	*	*
0.5	2.3	100	165	265	395	-	-	-	-	-	-
1	4.6	50	84	135	200	235	530	-	-	-	-
1.5	6.8	33	57	90	130	225	350	565	-	-	-
2	9	25	43	68	100	170	265	430	595	-	-
2.5	11.5	20	34	54	80	135	210	340	470	630	-
3	13.5	17	29	45	66	110	180	285	395	520	-
3.5	16	14	24	39	56	96	155	245	335	450	-
4	18	-	21	34	49	84	135	210	295	395	580
4.5	20	-	19	30	44	75	120	190	260	350	515

Section du cable

Kabeldoorsnede

Sección del cable

Seção do cabo

Distance en mètres de la machine au tableau principal

Afstand in meters

machine elektrisch paneel

Distancia en metros

Le moteur peut chauffer si le bois est trop dur ou de taille trop importante, mais également si le câble d'alimentation est trop long (> 10 mètres) ou d'une section insuffisante. Préférez une section de fil de 2,5 mm² pour une longueur de 34 mètres maxi.

Ne pas utiliser d'enrouleur de câble ! risque d'échauffement

Ligne d'alimentation électrique :

230V - 50Hz

"Adapter votre protection électrique au démarrage moteur qui réclame une forte consommation"

La prise électrique prévue pour l'alimentation de votre scie à bûche devra être protégée par un disjoncteur bipolaire en 20 Ampères de type "courbe D". Ce type de module disponible dans les magasins spécialisés est spécialement conçu pour absorber la pointe d'intensité liée au démarrage des moteurs de forte puissance.

ATTENTION :

Toutes modifications de votre tableau électrique devront être réalisées par un électricien professionnel.

Exemple de modules et marques préconisés :

SCHNEIDER / Disjoncteur Bipolaire DT40 courbe D

LEGRAND / Disjoncteur Bipolaire DX et DX3 courbe D

HAGER / Disjoncteur Bipolaire NGN216 courbe D

Recyclage des déchets :

Les outils, accessoires et leur emballages doivent suivre une voie de recyclage adaptée. Conformément aux directives Européenne 2012/19/UE et 2006/66/CE, les composants d'un produit doivent être séparés, collectés, recyclés ou éliminés en conformité avec les réglementations environnementales en vigueur. Les appareils, batteries, piles, huiles, emballages devront être déposés dans les systèmes d'élimination des déchets spéciaux tels que déchetteries. Renseignez-vous auprès de votre commune pour connaître l'organisme le plus proche à même de retraiter ou de collecter ces déchets.

Déclare par la présente que,

Verklaart hiermede dat,

Personne autorisée à constituer

le dossier technique :

Ronan GUILLIOT

FAR GROUP EUROPE

Est conforme et satisfait aux directives et normes CE,

Fait à St. Pierre-des-Corps

Cet outil est garanti contractuellement contre tout vice de construction et de matière, à compter de la date de vente à l'utilisateur et sur simple présentation du ticket de caisse. La garantie consiste à remplacer les parties défaillantes. Cette garantie n'est pas applicable en cas d'exploitation non conforme aux normes de l'appareil, ni en cas de dommages causés par des interventions non autorisées ou par négligence de la part de l'acheteur. La garantie ne s'applique pas sur les dommages causés par une défaillance de l'outil.

DE. GARANTIE
