MODE D'EMPLOI WEPA 241-242 EXTEL
a. Installation de la platine de rue b. Installation du combiné c. Mise en place du transformateur 4 CÂBLAGE. ................................................................... p.3 a. Raccordement d’une gâche, serrure électrique ou d’une motorisation de portail .b. Raccordement d’un combiné supplémentaire (option WEPACB 243) 5 CARACTÉRISTIQUES TECHNIQUES............................. p.3 a. Combiné b. Alimentation c. Platine de rue
6 OPTIONS..................................................................... p.4 Consignes de sécurité Important !
- Veuillez lire le manuel d’utilisation soigneusement avant d’installer ou d’utiliser ce produit.
- Si vous installez ce produit pour d’autres, pensez à laisser le manuel ou une copie à l’utilisateur final.
Avertissement :
- Les différents éléments ne devront être démontés que par un technicien autorisé. Mesures de sécurité :
- Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techniciens suivent toutes les procédures de sûreté décrites dans ce manuel.
- Des avertissements spécifiques et des symboles d’attention sont indiqués sur les éléments si nécessaire.
3 • Platine de rue 4 • Cadre saillie 5 • Boîte d’encastrement 6 • Visière Cet interphone est composé d’un combiné intérieur et d’une platine de rue extérieure permettant de communiquer avec le visiteur qui a sonné. 2 fils sont nécessaires pour toutes les fonctions : sonnerie, interphone, commande d’une gâche ou d’une serrure électrique et commande d’un automatisme de portail. Pour un usage efficace, veuillez lire attentivement et conserver ce manuel d’instruction.
installation Note : Si vous essayez votre produit avant de l’installer, veillez à ne pas le faire avec la platine de rue et le poste de réponse dans la même pièce, sinon l’interphone émettra un son strident (effet Larsen). a. Installation de la platine de rue
1. Changement de l’étiquette avec le nom (fig.2)
- Dégager les blocs bouton(s) et haut-parleur (fig.2a) - Vous avez maintenant l’accès au porte-étiquette - Si vous devez changer uniquement le nom vous pouvez remonter les 2 blocs - Replacer les 2 blocs bouton(s) et haut-parleur (fig. 2d).
2. Encastrement de la platine
- Ouvrir les volets des caches vis à l’aide d’un petit tournevis (fig. 3a). - Sceller la boîte d’encastrement au ras du mur, le cadre de la boîte venant en appui sur le mur (fig. 3c). - Raccorder délicatement les fils sur les bornes (connexion sans outil)(fig. 5 pour le WEPA241 ou fig.6 pour le WEPA242) - Remonter la platine de rue avec les 2 vis 6 pans fournis avec une clé. - Refermer les volets pour masquer la visserie. Important : Mettre un joint silicone sur la moitié supérieure entre la platine et le mur (fig.3c*).
3. Montage de la platine en saillie
- Ouvrir les volets des caches vis à l’aide d’un petit tournevis (fig. 3a). - Fixer le cadre saillie avec la visière au mur, le cadre de la boîte venant en appui sur le mur (fig. 3b). - Raccorder délicatement les fils sur les bornes (connexion sans outil)(fig. 5 pour le WEPA241 ou fig.6 pour le WEPA242) - Remonter la platine de rue avec les 2 vis 6 pans fournis avec une clé. - Refermer les volets pour masquer la visserie. Important : Mettre un joint silicone sur la moitié supérieure entre la platine et le mur (fig. 3b*). b. Installation du combiné (fig. 4) - Dégager la grille de fixation (fig. 4a). - La fixer contre le mur à l’aide de 2 vis (fig. 4b). - Raccorder les différents fils en vous reportant au schéma de câblage (fig. 5 pour le WEPA241 ou fig.6 pour le WEPA242) - Replacer le combiné sur son support mural. - Réglage du volume de la sonnerie : Le curseur 2 positions placé sur le côté du combiné vous permet de choisir 2 niveaux de sonnerie. c. Mise en place du transformateur (fig. 4c) - Sur un rail DIN dans un tableau modulaire ou fixer sur un support avec les 2 pattes noires enclipsées sur les côtés du transformateur. (fig. 4c). CONSIGNE DE SéCURITé Le transformateur devra impérativement être monté sur le rail DIN d’un tableau modulaire ou monté en saillie sur un support non métallique, en utilisant les deux trous de fixation. Il est bien entendu que les cache-borniers devront être obligatoirement remontés ; d’autre part le raccordement doit se faire sur une installation électrique conforme à la norme NFC 15-100 pour la france, et UNE FOIS LE CÂBLAGE COMPLÊTEMENT TERMINÉ. Protection : le transformateur est équipé d’une protection thermique «PTC». En cas de dommage ou court circuit il faut pour récupérer la protection du transformateur :
1. Débrancher l’alimentation 230V~ (2 mn au minimum).
2. Effectuer la réparation si besoin.
3. Rebrancher l’alimentation 230V~.

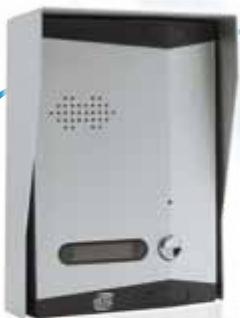

CÂBLAGE c. Platine de rue (PAPL 241) Platine de rue (PAPL 242)
- Température d’utilisation (environ): -10°C à +45°C.
- Indice de protection : IP44
- Dimension face avant (mm) : 165x117x18
- Température d’utilisation (environ): -10°C à +45°C.
- Indice de protection : IP44
- Dimension face avant (mm) : 165x117x18
- Poste de réponse supplémentaire : WEPACB 243 BIS
- Toutes les gâches électriques Extel
- Toutes les serrures électriques Extel
- Toutes les motorisations Extel Se reporter au schéma de câblage (fig. 5 pour le WEPA241 ou fig.6 pour le WEPA242). Fils à utiliser pour le WEPA 241 : • 2 fils 6 /10 mm jusqu’à 25 m Fils à utiliser pour le WEPA 242 : • 4 fils 6 /10 mm jusqu’à 25 m
- 2 fils 1.5 mm2 jusqu’à 100 m
- 4 fils 1.5 mm2 jusqu’à 100 m a. Raccordement d’une gâche, serrure électrique ou d’une motorisation de portail (fig. 5 ou 6) Une gâche ou une serrure électrique sera à raccorder sur les bornes 9 et 10 de la platine de rue. Pour la commande d’un automatisme intercaler l’option WE 8111 bis entre les bornes 9 et 10 et les 2 bornes «commande externe» de votre automatisme. La gâche, la serrure ou l’automatisme sera commandé par la touche sur le ou les combinés. b. Raccordement d’un combiné supplémentaire (option WEPACB 243) Un combiné supplémentaire WEPACB 243 se raccorde sur le combiné principal (fig. 7). - intercommunication entre les 2 combinés (option wepacb 243) : La touche vous permet d’appeler le deuxième combiné et de converser en toute discrétion. (Cette fonction neutralise les appels de la platine de rue, le temps de la communication) Panne Cause Solution
- Le poste de réponse ne s’allume pas
- Le poste de réponse n’est pas alimenté
- Vérifier que la fiche de l’adaptateur soit correctement enfoncée
- Pas de communication de l’extérieur à l’intérieur
- Trou du micro obstrué
- Dégager le trou du micro En cas de besoin, note site technique est à votre disposition : www.cfi-extel.com HOTLINE : 0892-35-00-69 (0,337€ttc/min) Dernière version de la notice téléchargeable en couleur sur : www.cfi-extel.com CONDITION DE GARANTIE : Cet appareil est garanti, pièces et main d’œuvre dans nos ateliers.
CARACTÉRISTIQUES TECHNIQUES

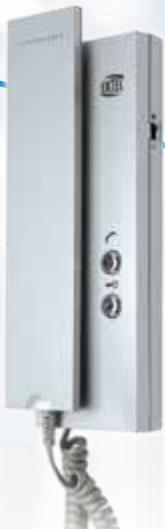

a. Combiné (PACB 241 ou PACB 242)
- Dimensions (mm): 210x70x40 b. Alimentation
- Tension : 230V~/12V~ 18VA En cas de coupure du cordon d’alimentation veiller à respecter la polarité
La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégâts occasionnés par : mauvaise utilisation, mauvaise installation, intervention extérieure, détérioration par choc physique ou électrique, chute ou phénomène atmosphérique.
- Ne pas ouvrir l’appareil afin de ne pas perdre le couvert de la garantie.
- Lors d’un éventuel retour en SAV, protéger l’appareil afin d’éviter les rayures.
- Entretien avec un chiffon doux seulement, pas de solvants. Avant le nettoyage, débranchez ou mettez l’appareil hors tension. Attention : N’employez aucun produit ou essence d’épuration carboxylique, alcool ou similaire. En plus de risquer d’endommager votre appareil, les vapeurs sont également dangereuses pour votre santé et explosives. N’employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu...ou autre) pour le nettoyage. Le ticket de caisse ou la facture fait preuve de la date d’achat.
CFI EXTEL WEPA 241/242 - 09/2010 - V1
INDICE Les dommages provoqués par le manque de conformité au manuel mènent à l’expiration de la garantie. Nous n’assumerons aucune responsabilité pour les dommages en résultant ! Nous n’assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une mauvaise manipulation ou par manque de conformité aux consignes de sécurité. Ce produit a été fabriqué dans le respect total des consignes de sécurité. Afin de maintenir ce statut et d’assurer la meilleure exploitation du produit, l’utilisateur doit observer les consignes et avertissements de sûreté contenus dans ce manuel. : Ce symbole indique un risque de choc électrique ou un risque de court-circuit. - Vous ne devez utiliser ce produit qu’à une tension de 230 Volts et 50 hertz. N’essayez jamais d’utiliser cet appareil avec une tension différente. - Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d’utilisation. - Dans les établissements commerciaux, assurez-vous d’observer les règles de prévention des accidents pour les installations électriques. - Dans les écoles, les équipements de formation, les ateliers… la présence d’un personnel qualifié est nécessaire pour contrôler le fonctionnement des appareils électroniques. - Observez les consignes d’utilisation des autres appareils reliés au système. - Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet du mode de fonctionnement ou de la sûreté des appareils. - Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées. - Lors de l’installation de ce produit, vérifiez bien que les câbles d’alimentation ne risquent pas d’être endommagés. - Ne remplacez jamais les câbles électriques endommagés vous-même ! Dans ce cas, enlevez-les et faites appel à une personne expérimentée. attention Avertit l’utilisateur de la présence d’instructions importantes concernant l’utilisation et l’entretien (la réparation) dans la documentation accompagnant l’appareil. Avertit l’utilisateur de la présence de « tensions dangereuses », non isolées à l’intérieure du boîtier du produit, d’une importance suffisante pour représenter un risque d’électrocution pour les personnes.
