| Type de produit | Machine-outil polyvalente (combiné bois 5 fonctions) |
| Marque | FARTOOLS |
| Modèle | CM250 |
| Alimentation | Monophasé 230 V (estimation) |
| Moteurs | 3 moteurs indépendants (scie, toupie, rabot/dégauchisseuse) |
| Scie - Puissance / Vitesse | 1100 W / 4750 min⁻¹ |
| Scie - Hauteurs de coupe max | 90° : 58 mm, 45° : 46 mm |
| Scie - Inclinaison lame | 0° - 45° |
| Scie - Table / Lame | 900x410 mm, lame Ø200x30 mm |
| Toupie - Puissance / Vitesse | 1100 W / 6500 min⁻¹ |
| Toupie - Caractéristiques arbre | course 83 mm, hauteur utile 80 mm, Ø30 mm |
| Dégauchisseuse - Puissance / Vitesse | 1500 W / 4000 min⁻¹ |
| Dégauchisseuse - Capacités | largeur fers 250 mm, profondeur max 5 mm, 3 fers |
| Rabot - Puissance | 1500 W |
| Rabot - Capacités | largeur 246 mm, hauteur 4-200 mm, profondeur 2.5 mm |
| Rabot - Vitesse avance | 8 m/min (débrayable) |
| Table de mortaisage - Mandrin / Courses | mandrin 0-16 mm, courses transversale 90 mm / verticale 75 mm |
| Chariot sciage/tenonnage | table 400x250 mm, course max 1000 mm |
| Fonctions | Sciage, dressage, dégauchissage, rabotage, toupillage/tenonnage/moulurage |
| Sécurité | Utilisez des équipements de protection (lunettes, gants, protection auditive) |
| Entretien | Nettoyez régulièrement, lubrifiez les parties mobiles |
| Pièces détachées | Références gencode disponibles pour lames et table de mortaisage |
| Notice | Notice d'utilisation téléchargeable gratuitement sur notice-facile.com |
FOIRE AUX QUESTIONS - CM250 FARTOOLS
Comment changer la lame de scie ?
Débranchez la machine. Retirez le protecteur de lame. À l'aide d'une clé, bloquez la lame et dévissez l'écrou central dans le sens horaire (filetage inversé). Remplacez la lame en respectant le sens de rotation. Revissez et remettez le protecteur. Consultez la notice pour le couple de serrage.
Comment régler la hauteur de coupe de la scie ?
Tournez la manivelle de réglage de hauteur située sur le côté de la table. La graduation indique la hauteur de coupe. Pour une coupe à 90°, la hauteur maximale est de 58 mm. Pour 45°, elle est de 46 mm. Vérifiez que la lame ne touche pas la fente de la table.
Comment utiliser la fonction toupie ?
Montez l'outil de toupie sur l'arbre après avoir retiré le capot de protection. Réglez la hauteur de l'outil à l'aide de la manivelle de l'arbre. Utilisez le chariot de toupillage pour guider la pièce. Portez toujours des lunettes et un dispositif anti-recul.
Quelle est la tension d'alimentation nécessaire ?
La machine fonctionne en monophasé. La tension standard est de 230 V. Assurez-vous que votre installation dispose d'une prise avec terre et d'un disjoncteur adapté à la puissance totale (moteurs cumulés jusqu'à 1500 W).
Comment entretenir la machine ?
Nettoyez les copeaux et la poussière après chaque utilisation. Graissez les roulements et les glissières avec une huile légère. Vérifiez régulièrement l'état des courroies et des lames. Rangez la machine dans un endroit sec.
Quelles sont les consignes de sécurité à respecter ?
Portez toujours des lunettes de protection, des gants et une protection auditive. Ne portez pas de vêtements amples. Utilisez les poussoirs et les guides. Débranchez la machine avant tout changement d'outil ou nettoyage. Gardez les enfants à distance.
Puis-je utiliser des lames de diamètre différent ?
La lame recommandée a un diamètre de 200 mm et un alésage de 30 mm. L'utilisation d'autres diamètres peut compromettre la sécurité et les performances. Consultez la notice pour les lames compatibles référencées (gencode 3431541138209 et 3431541139503).
Comment régler la profondeur de dégauchissage ?
La profondeur de passage maximale est de 5 mm. Utilisez le volant de réglage situé sur le dessus de la dégauchisseuse. Tournez-le pour abaisser ou relever la table d'entrée. Effectuez des passes progressives pour éviter les surcharges.
La machine est-elle livrée avec les outils nécessaires ?
La machine est livrée avec une lame de scie, un outil de toupie de base, un jeu de fers pour dégauchisseuse/rabot, et les clés de montage. Les accessoires supplémentaires comme la table de mortaisage sont vendus séparément.
Où trouver les pièces détachées ?
Les pièces détachées sont disponibles auprès du fabricant ou des revendeurs agréés. Référez-vous aux codes gencode sur la plaque signalétique ou dans la notice (ex : lame gencode 3431541138209, table de mortaisage gencode 3431541137714).
Questions des utilisateurs sur CM250 FARTOOLS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Machine-outil polyvalente au format PDF gratuitement ! Retrouvez votre notice CM250 - FARTOOLS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CM250 de la marque FARTOOLS.
MODE D'EMPLOI CM250 FARTOOLS
| COMBINÉ BOIS 5 FONCTIONS 5 FUNCTIONS WOOD COMBINE MACHINE | CM 250 |
| Gencode | 3431541137523 |
| Moteur monophasé (SCIE) Motor power single phase (SAW) | 1100 W 4750.min-1 |
| Hauteur de coupe maxi 90° - 45° Maximum cutting height 90° - 45° | 90°: 0 - 58 mm 45°: 0 - 46 mm |
| Inclinaison de lame Saw disc tilting | 0° - 45° |
| Dimensions de la table Table sizes | 900 x 410 mm |
| Diamètre / alésage lame Saw disc diameter / saw disc bore | 200 / 30 mm |
| Lame - blades | 3431541138209 |
| Moteur monophasé (TOUPIE) Motor power single phase (MOULDER) | 1100 W 6500.min-1 |
| Course de l'arbre Spindle stroke | 83 mm |
| Diamètre de l'arbre Spindle Diameter | 30 mm |
| Hauteur utile de l'arbre Spindle height | 80 mm |
| Dimensions de la table Table sizes | 900 x 410 mm |
| Diamètre passage d'outils dans le protecteur Tools diameter in the protector | 144 mm |
| Moteur monophasé (DEGAUCHISSEUSE) Motor power single phase (THICKNESSER) | 1500 W 4000.min-1 |
| largeur des fers Cutter block length | 250 mm |
| Diamètre du cylindre porte fers Roller diameter for cutterblock | ø 75 mm |
| Nombre de fers Cutter block knives number | 3 |
| Profondeur de passage maxi ajustable Maximum cutting depth | 0 - 5 mm |
| Moteur monophasé (RABOT) Motor power single phase (PLANER) | 1500 W |
| Largeur de rabotage maxi Planer length | 246 mm |
| Hauteur de rabotage ajustable Planer depth | 4 - 200 mm |
| Profondeur de passage maxi Maximum cutting depth | 2,5 mm |
| Vitesse d'avance débrayable Disengageable feeding speed | 8 M/min |
| Dimensions de table (CHARIOT DE SCIAGE ET DE TENNONNAGE) Table size (SAWING & TENONNING CARRIAGE) | 400 x 250 mm |
| Course maxi Maximum displacement | 1000 mm |
| Lame - blades | 3431541139503 |
| TABLE DE MORTAIISAGE MORTISING TABLE | |
| Gencode | 3431541137714 |
| Mandrin - Chuck | 0 - 16 mm |
| Course transversale Cross table travel | 90 mm |
| Course vertical Vertical travel | 75 mm |
| Vitesse de rotation Revolution speed | 6500.min-1 |
| Sens de rotation Rotation | Gauge - lewo sinistra |

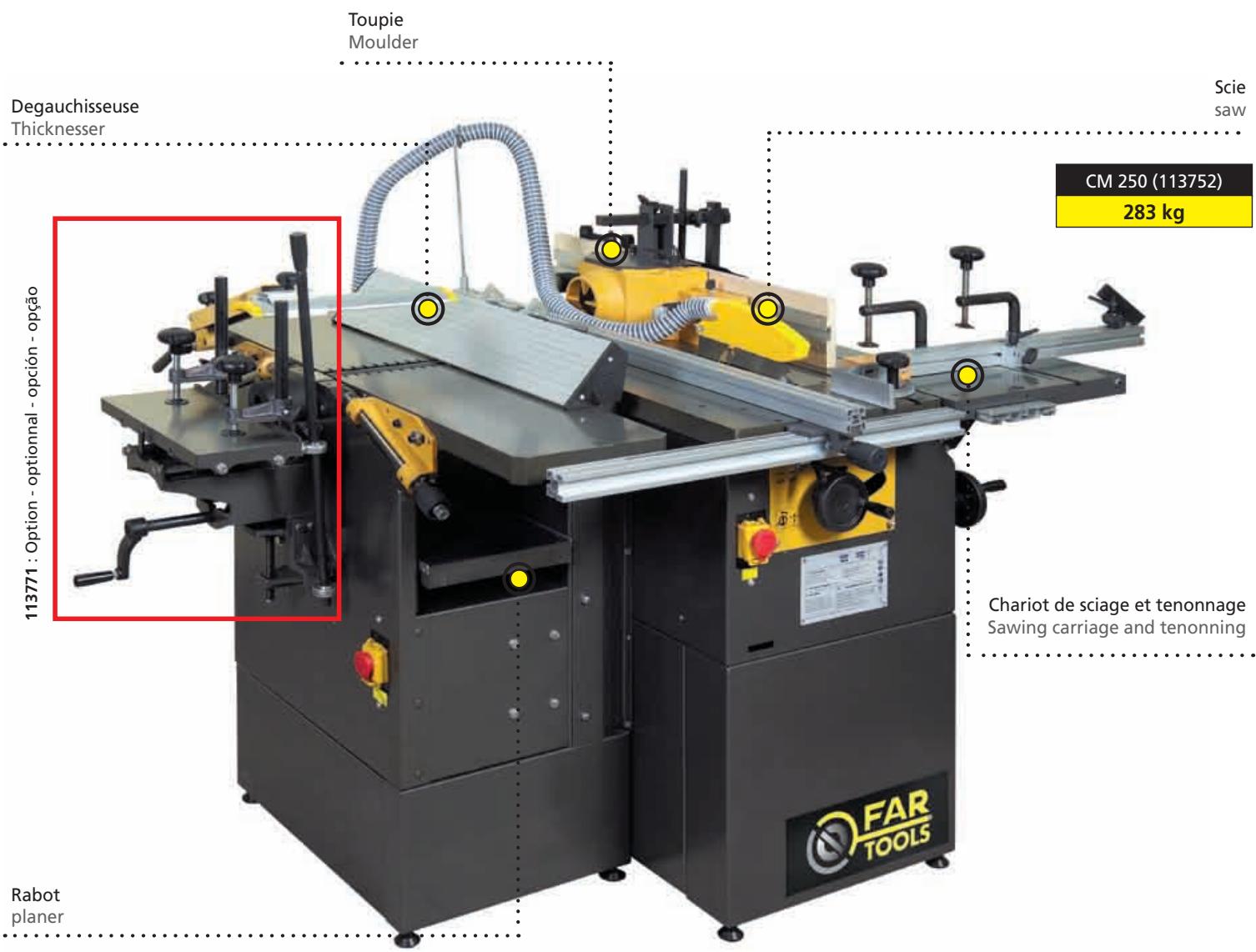

Fonction tronconnage au chariot Cutting into length with carriage
Fonction Dressage Dressing function
Fonction Degauchissage à plat Plan thicknessing function
Fonction Rabotage - calibrage Planing - Calibrating function Fonction toupillage - tenonnage - moulurage Tenonning - Moulding function
3 moteurs indépendants pour passer rapidement d'une fonction à l'autre.
Cette machine est dotée d'une scie circulaire avec chariot de sciage, ses capacités de coupe permettent de couvrir 90% des cotes standards de bois.
Elle comporte également une toupie avec chariot de toupillage pour le travail de tenonnage. Sa raboteuse avec avance automatique débrayable et sa dégauchisseuse complètent ce combiné.
