Type d'appareil	GPS / Système de navigation automobile
Écran	Non précisé
Résolution de l'écran	Non précisé
Cartographie	Incluse, mise à jour possible
Guidage vocal	Oui, avec instructions dynamiques
Fonction TMC	Oui, pour informations trafic
Commandes principales	Touches physiques et menu tactile
Fonctions de navigation	Recherche d'adresse, points d'intérêt, itinéraires
Options d'itinéraire	Itinéraire le plus rapide, le plus court, évitement
Fonction main libre	Non précisé
Alimentation	Non précisé
Connectivité	Non précisé
Mémorisation des destinations	Oui
Langues disponibles	Multilingue, incluant français et espagnol
Instructions supplémentaires	Suppression du bouchon, avertissements
Mode piéton	Non précisé
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - 7920 INDIANAPOLIS BECKER

Comment puis-je allumer le BECKER 7920 INDIANAPOLIS ?

Pour allumer le BECKER 7920 INDIANAPOLIS, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Pourquoi mon appareil ne capte pas de signal GPS ?

Assurez-vous que l'antenne est correctement connectée et que l'appareil est en plein air, loin des obstructions telles que des bâtiments ou des arbres.

Comment mettre à jour les cartes sur le BECKER 7920 INDIANAPOLIS ?

Connectez l'appareil à votre ordinateur via un câble USB, puis utilisez le logiciel BECKER Update pour télécharger et installer les mises à jour de carte.

Que faire si l'écran tactile ne répond pas ?

Essayez de redémarrer l'appareil en le mettant hors tension puis en le rallumant. Si le problème persiste, un réinitialisation d'usine pourrait être nécessaire.

Comment réinitialiser le BECKER 7920 INDIANAPOLIS aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialisation', puis confirmez que vous souhaitez restaurer les paramètres d'usine.

L'appareil se décharge rapidement, que faire ?

Vérifiez si des applications en arrière-plan consomment beaucoup d'énergie. Pensez également à remplacer la batterie si elle est ancienne ou endommagée.

Comment changer la langue de l'interface ?

Allez dans le menu des paramètres, sélectionnez 'Langue', puis choisissez la langue désirée dans la liste.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de BECKER ou dans la section support de votre appareil.

Mon appareil ne se charge pas, que faire ?

Vérifiez le câble et l'adaptateur secteur pour des dommages. Essayez de charger l'appareil sur une autre prise ou avec un autre chargeur compatible.

Comment puis-je contacter le service client BECKER ?

Vous pouvez contacter le service client BECKER via leur site web en utilisant le formulaire de contact ou en appelant le numéro indiqué dans la section support.

MODE D'EMPLOI 7920 INDIANAPOLIS BECKER

Consignes de sécurité 221

Consignes générales de sécurité routière 222

Récapitulatif des touches 223

Protection antivol 224

Saisie du code numérique 224

Retirer la façade amovible 225

Mettre en place la façade amovible 225

Commandes principales 226

Mettre en marche/arrêt 226

Régler le volume 226

Activer le menu du son 226

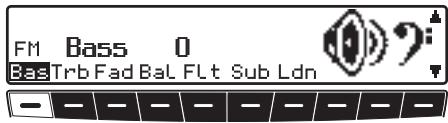

Régler les graves 226

Régler les aigus (Treble) 226

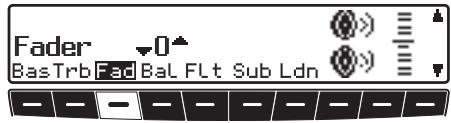

Fader (Égaliser) 227

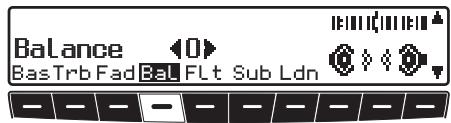

Régler la balance 227

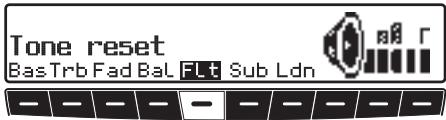

Réglage linéaire 227

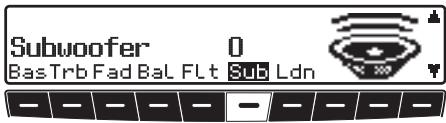

Régler la puissance du caisson de

basses et le haut-parleur central 227

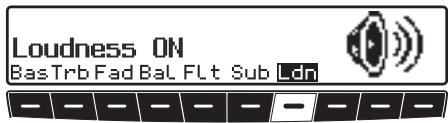

Activer/désactiver la fonction

loudness 227

Mode de navigation 228

Qu'est-ce que la navigation ? 228

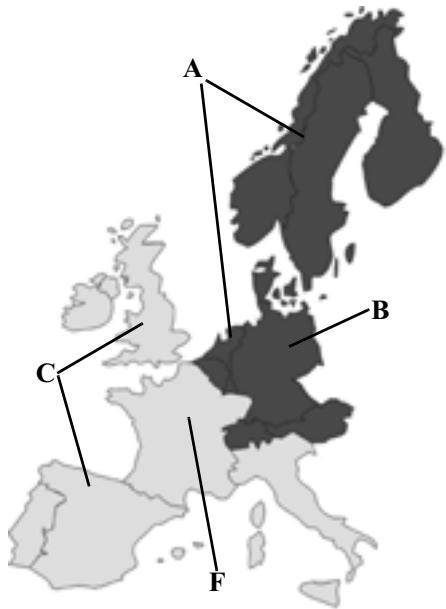

CD de navigation 228

Remarques générales 230

Sélectionner le mode navigation 231

Menu principal de navigation 231

Saisir l'adresse 232

Sélectionner le pays 232

Saisir un lieu de destination 233

Sélectionner le lieu de destination

via le code postal 234

Saisir la rue du lieu de destination 235

Saisir le centre-ville du lieu de

destination 236

Saisir les coordonnées de la

destination 237

Menu itinéraire 238

Saisir le numéro dans la rue de

destination 238

Sélectionner le croisement avec

La rue de destination 239

Régler les paramètres d'itinéraire 239

Mémoriser la destination dans la

mémoire de destination 240

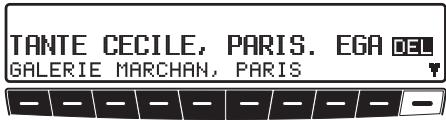

Supprimer des destinations

mémorises 241

Mémoire des destinations pleine 241

Calcul du guidage 241

Récalibrer le guidage 241

Destination intermédiaire 241

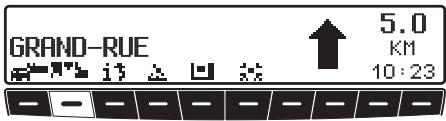

Saisir la destination intermédiaire 241

Démarrer le guidage vers la

Destination intermédiaire 242

Supprimer une destination

intermédiaire 242

Destination intermédiaire

atteinte 242

Fonction bouchon 242

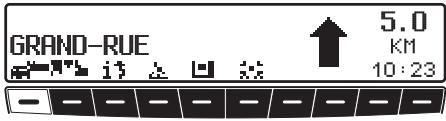

Saisir la longueur de

l'embouteillage 242

Supprimer un bouchon 243

Interrompre le guidage 243

Guidage dynamique avec la

Fonction TMC 245

Qu'est-ce que le guidage

dynamique? 246

Guide dynamique 246

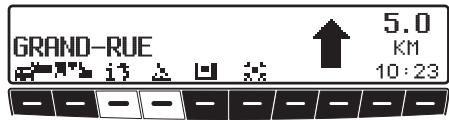

Afficher des informations

routieres 247

Informations pendant le guidage 248

SLECTIONNER la durée du trajet

et les kilomètres parcourus 248

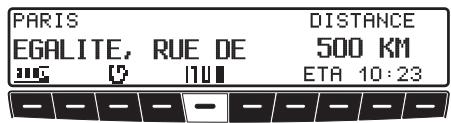

Afficher des paramètres 249

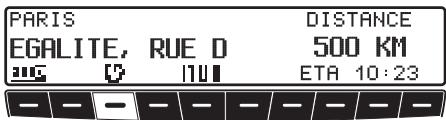

Sélectionner l'heure 249

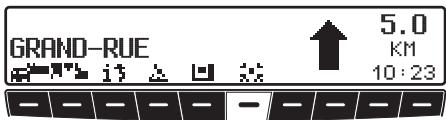

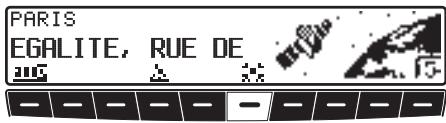

Sélectionner la position actuelle 249

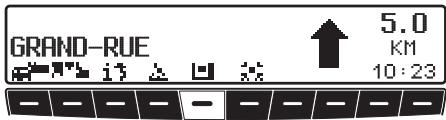

Sélectionner la liste de rues 250

Mémoire des destinations 251

Destinations spéciales 251

CD de destinations spéciales

ouvrages attractifs touristiques 253

Droit d'utilisation 255

Réglages du système 255

Régler l'heure 256

Mémoriser la position du véhicule 256

Sélectionner un jeu 257

Régler la langue 257

Animations 258

Activer/désactiver l'annonce de

L'heure d'arrivée prévue 258

Sélectionner l'unité de mesure 258

Influencer le calcul de l'heure d'arrivée prévue 259

Activer/désactiver l'affichage de limitation de vitesse 259

Régler l'affichage de l'heure 260

Mode radio 261

Activer mode radio 261

Activer le menu du mode radio 261

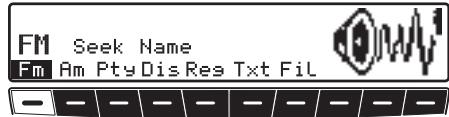

Régler le mode FM 261

Régler la gamme d'ondes AM 261

Réglages possibles pour sélectionner une station 261

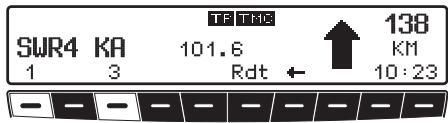

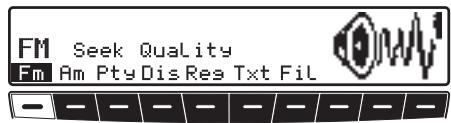

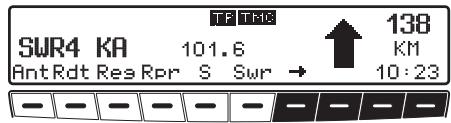

Mémorisation automatique (Autostore) dynamique (FM-DAS) 262

Recherche des stations FM-DAS 262

Syntonisation des stations PO, GO, OC 262 Recherche par balayage 263

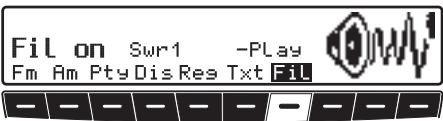

Filtrage des programmes en mode FM-DAS (mémorisation automatique dynamique) 263

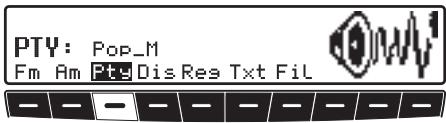

Sélection des types de programme (PTY) 263

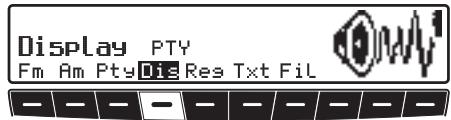

Activer/désactiver la fonction d'affichage PTY

Sélectionner/mémoriser des stations FM 264

Sélectionner/mémoriser des stations PO, GO et OC

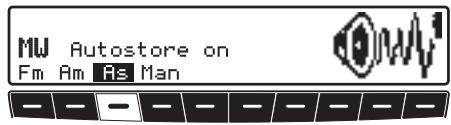

Mémorisation automatique (Autostore) PO, GO 265

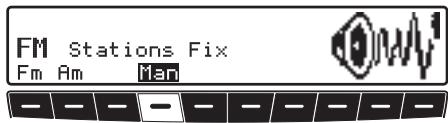

Syntonisation manuelle en FM 265

Syntonisation manuelle PO, GO, OC (ondes courtes) 265

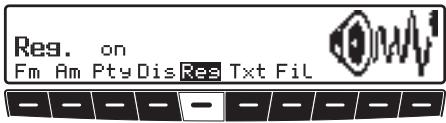

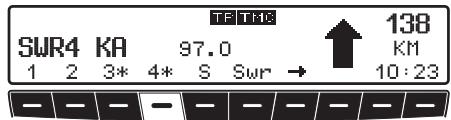

Fonction régionale 266 Activer/désactiver la fonction régionale 266

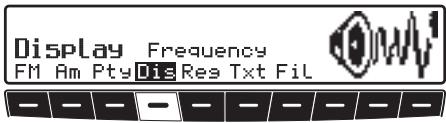

Activer/désactiver l'affichage de la fréquence 266

Activer/désactiver le radiotexte 267

Messages d'informations routières TP (Traffic program) 267

Activer/quitter le menu TP 268 Activer/désactiver les messages d'informations routières TP 268

Régler la reprise automatique 269 Régler/supprimer la programmation directe 269

Activer/désactiver la mise en sourdine 269

Interruption d'un message d'informations routières 269

Volume des messages d'informations routières 270

Activer/désactiver le mode TMC 270

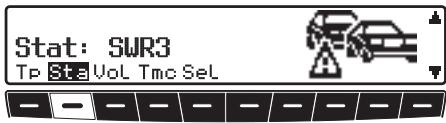

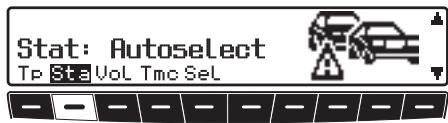

Sélectionner une station TMC 270 Affichage des stations TMC captées 271

Mise en sourdine du téléphone 271

Mode CD 272

Remarques concernant les disques compacts (CD) 272

Insérer/éjecter un CD 272

Saut de plages avance/retour 273

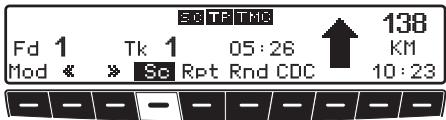

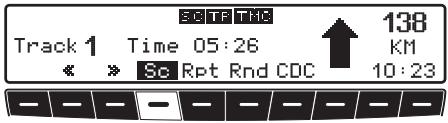

Recherche par balayage 273

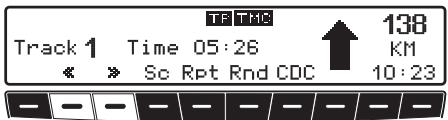

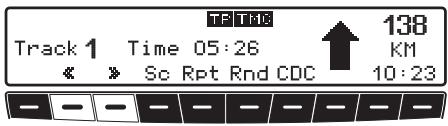

Avance/retour rapide 273

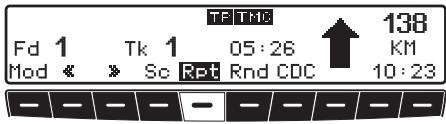

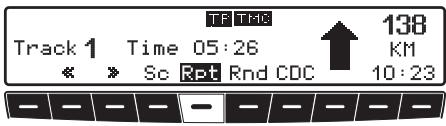

Répétition d'une plage (Repeat) 273

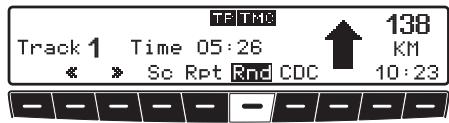

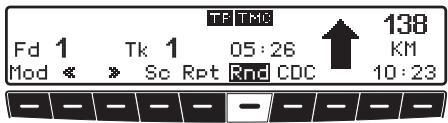

Lecture aléatoire (Random Play) 274

Menu de réglage CD 274 Afficher le nombre total de plages 274

Commutation affichage plage/texte du CD 274

Dispositif de protection thermique 275

Remarques sur les CD enregistrables et réinscriptibles 275

Remarque concernant les CD dotés d'un dispositif anticopie 275

Mode MP3 276

Remarque générale sur le mode MP3 276

Création d'un support MP3/WMA 276

Création d'une playlist 277

Insérer/éjecter un CD MP3 278

Saut de plages retour/avance 279

Changer de dossier/de playlist 279

Recherche par balayage 279

Sommaire

Avance/retour rapide 280

Lecture aléatoire (Random Play) 280

Répartition d'une plage (Repeat) 280

Menu de réglage MP3 280

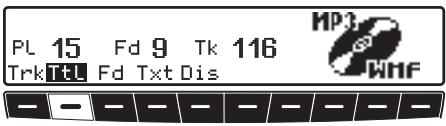

Dossier/playout/nombre de plages 280

Afficher le nom du dossier/de la playlist 281

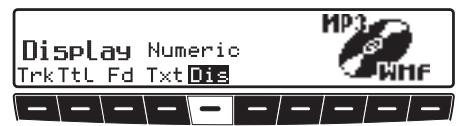

Commutation de l'affichage plage/ID3 Tag 281

Mode changeur de CD 282

Changeur de CD prêt à fonctionner 282

Sélection du mode changeur de CD 282

Changer de CD/sélectionner le CD 282

Menu de réglage CDD (chargeur de CD) 283

Afficher les informations sur la plage 283

Afficher le nombre de plages et la durée totale du CD

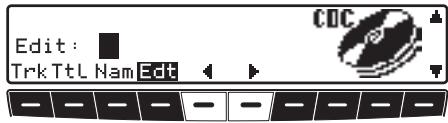

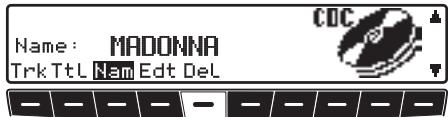

Attribution d'un nom à un CD 284

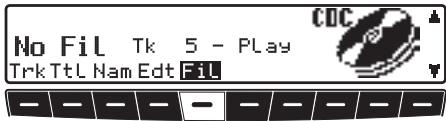

Filtrage des plages d'un CD 285

Configuration personnalisée 286

Sélectionner/quitter le menu de configuration personnalisée

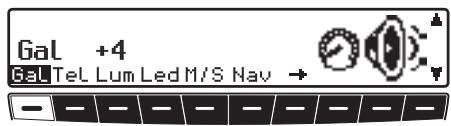

Régler le volume en fonction de la vitesse (Gal)

Fonctionnement en cas de mise en sourdine du téléphone (Tel) 287

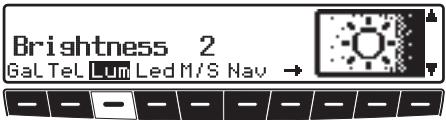

Luminosité de l'écran (Lum) 287

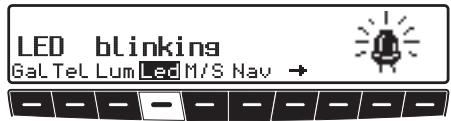

Réglage de la diode clignotante (LED) 287

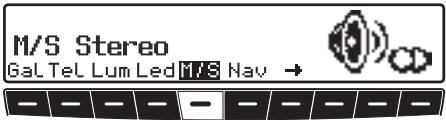

Optimisation de la réception (M / S) 288

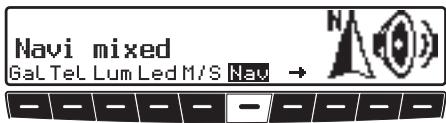

Réglage des messages de navigation (Nav) 288

Entrée AUX (Aux) 289

Affichage de la boussole (Cmp) 289

Volume du signal sonore (BeV) 289

Menu de services 290

Sélectionner/quitter le menu services 290

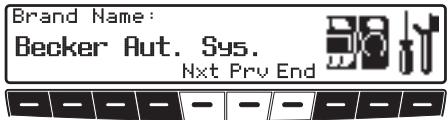

Réinitialisation du changeur de CD 290

Réinitialisation de l'appareil 290

Explications 291

SYSTÈME RDS 291

Niveau DAS Seek Qual. 291

Niveau DAS Seek Name 291

Niveau Stations RDS 291

Niveau Stations Fix 291

PTY (type de programme) 291

Glossaire 293

Index 295

Caractéristiques techniques 299

REMARQUE 300

Instructions de montage 301

Avant l'installation 301

Symboles utilisés dans les instructions de montage 301

Consignes de sécurité 302

Remarques concernant le montage 303

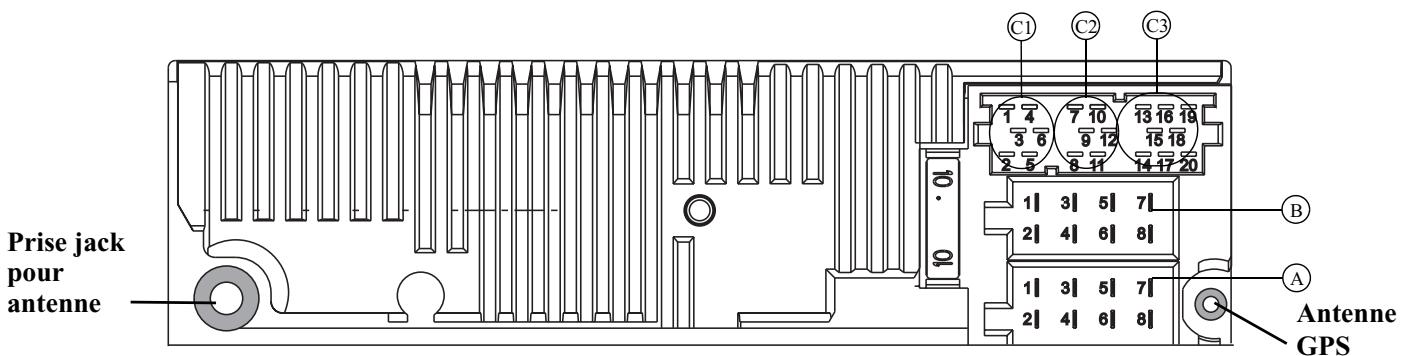

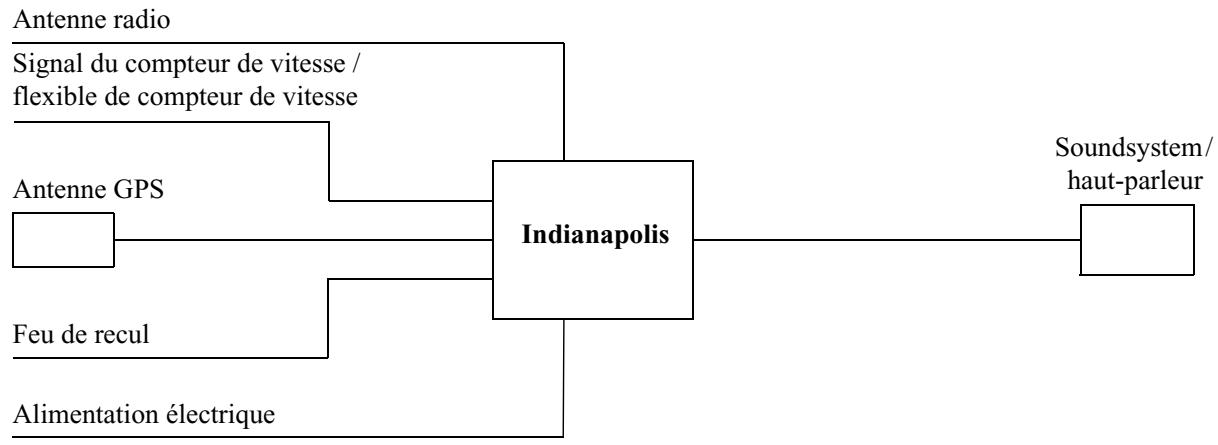

Schéma de raccordement du système de navigation 304

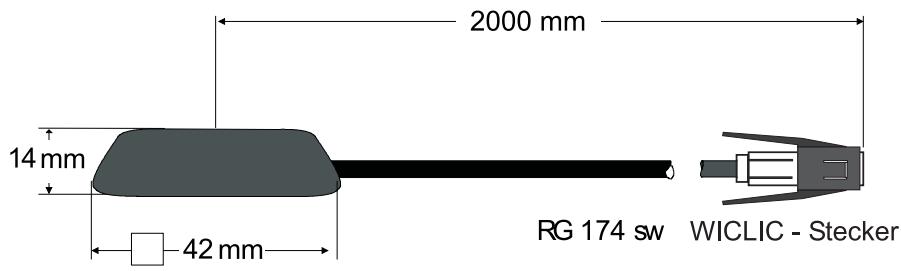

Montage de l'antenne GPS 305

Raccordement du signal de feu de recul 307

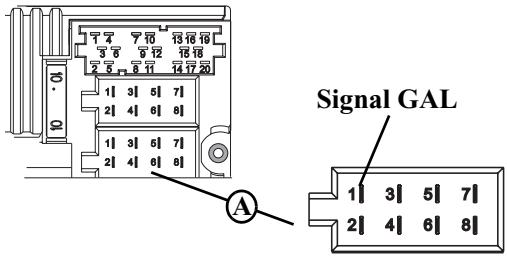

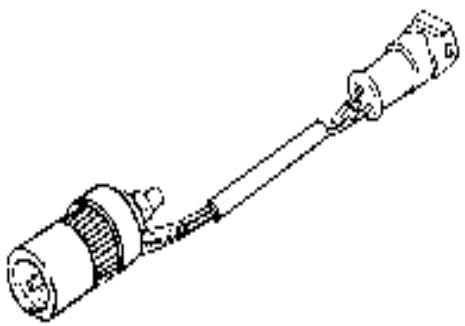

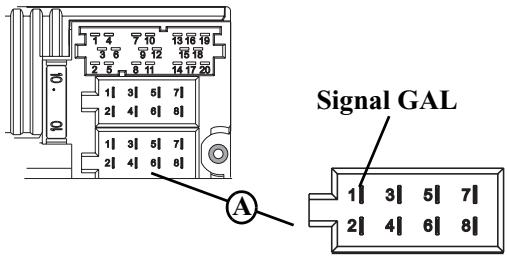

Raccordement du signal de vitesse (GAL) du compteur de vitesse/flexible de compteur de vitesse 308

Montage/démontage de l'appareil 311

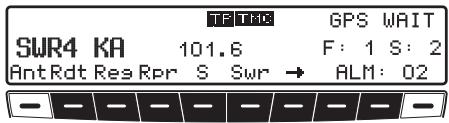

Mise en service du GPS et capteurs 312

Installation du calcul de navigation 314

Calibrage 315

Mode de service 317

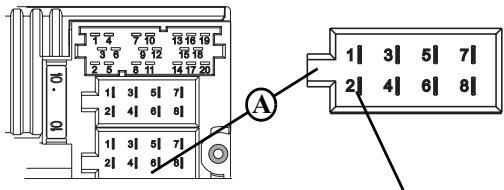

Connexions 325

Consignes de sécurité

N'utilisez l'appareil de navigation que lorsque la circulation le permet et lorsque vous êtes absolument sûr de ne mettre en danger ni votre vie ni celle de vos passagers ou d'autres conducteurs ou piétons et de ne pas gêner ou importuner de tiers.

Respectez le code de la route. N'entrez la destination dans le système de navigation que lorsque le véhicule est à l'arrêt.

Le système de navigation n'est qu'une aide à la conduite du véhicule, il est possible que les données ou les instructions qu'il envoie soient erronées. C'est au conducteur de décider de la marche à suivre et s'il veut ou non tenir compte des informations données par le système. Toute indication erronée du système de navigation n'entraîne en rien la responsabilité du constructeur ou du vendeur.

Du fait de modifications du réseau routier ou de données divergentes, il est possible que le système vous donne des instructions imprécises ou erronées. C'est pourquoi il est impératif de tous les jours prêter attention aux panneaux de signalisation et de respecter le code de la route. Le système de navigation ne doit pas vous servir à vous guider en cas de mauvaise visibilité.

Ne vous servez de l'appareil que pour l'usage auquel il est destiné. Régalez le volume de l'autoradio/du système de navigation de façon à entendre les bruits extérieurs.

En cas de dysfonctionnements (p. ex. émanation de fumée ou d'odeurs), éteignez tout de suite l'appareil.

Pour des raisons de sécurité, seul un spécialiste est autorisé à ouvrir l'appareil. En cas de réparation, veillez contacter votre revendeur.

Consignes générales de sécurité routière

Cet autoradio est destiné et homologué pour un montage et une mise en service sur les véhicules de tourisme, les utilitaires et les autobus (classes de véhicule M, N et O) dotés d'une tension nominale de bord de 12 V.

Seuls les techniciens qualifiés sont autorisés à procéder au montage et à l'entretien de l'appareil. Un montage non correct ou un entretien mal effectué peuvent entrainer des dysfonctionnements des systèmes électroniques du véhicule. Respectez les consignes de sécurité du constructeur du véhicule.

Faites effectuer les travaux sur les systèmes électroniques du véhicule (par exemple pour la connexion du tachymètre) par un atelier de réparation agréé. Nous déclinons toute responsabilité en cas d'interférences avec des dispositifs électroniques.

Installez cet appareil uniquement aux endroits prévus par le fabricant.

Fixez l'appareil de telle sorte qu'il ne puisse pas se détacher en cas de collision.

L'alimentation électrique doit être suffisamment protégée par des fusibles.

L'utilisation de téléphones portables non raccordés à une antenne extérieure peut entraîner des dysfonctionnements de l'appareil.

Lisez attentivement le manuel d'utilisation de l'appareil et familiarisez-vous avec l'appareil avant de prendre le volant. Ne procedez au reglage de l'appareil que lorsque la circulation le permet. Reglez le volume sonore de l'autoradio de sorte à pouvoir entendre distinctement les bruits extérieurs (la sirène d'une voiture de police p. ex.).

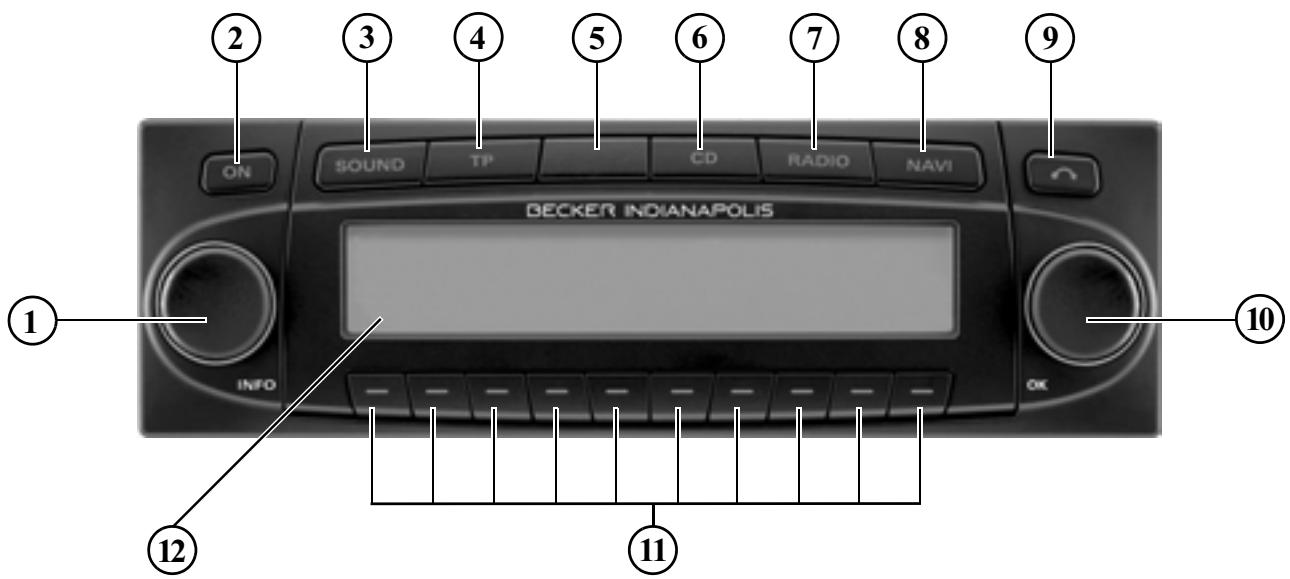

1 Bouton rotatif gauche (INFO) 2 Interrupteur marche/arrêt (ON) 3 Touche de son (SOUND) 4 Touche des messages d'informations routières (TP) 5 Diode clignotante 6 Commutation mode CD (CD)

7 Commutation mode radio (RADIO) 8 Commutation mode navigation (NAVI) 9 Touche d'éjection du CD (C) 10 Bouton rotatif droit (OK) 11 Touches multifonctions 12 Écran

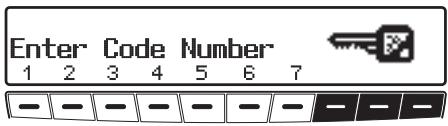

Saisie du code numérique

Lorsque l'autoradio est coupé de l'alimentation électrique, la protection anti-vol s'active automatiquement. Une fois que vous avez allumé l'autoradio en appuyant sur la touche ON, le message Enter Code Number s'affiche.

Saisissez le code à 5 chiffres à l'aide des touches multifonction 1 - 7.

Code numérique 15372 (le code se donne sur la CODE CARD).

Une fois le cinquième chiffre saisi, et si tous les autres chiffres ont été correctement entrés, l'appareil se met automatiquement en marche.

Remarque

Conservez impérativement la CODE CARD hors du véhicule, dans un endroit sûr, afin d’empêcher toute utilisation frauduleuse de l'autoradio. Il est recommandé d'apposer les autocollants fournis sur les vitres du véhicule (de l'intérieur).

Si vous avez entré un numéro de code incorrect, le message Enter Code Number s'affiche de nouveau. Après la troisième tentative infructueuse de saisie du code, le message Wait s'affiche, l'appareil se bloque pendant 60 minutes environ.

Après 3 autres essais infructueux, la période de blocage est à nouveau de 60 minutes.

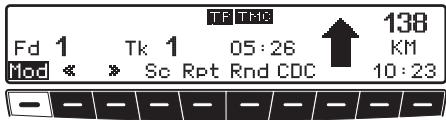

Remarque importante :

La durée d'attente s'écoule seulement lorsque l'appareil est en marche et que le contact est mis.

Retirer la façade amovible

Pour garantir une sécurité efficace contre le vol, il est possible d'ôter la façade amovible (A) de l'autoradio.

• Appuyez brièvement sur la touche (le support de données reste dans l'appareil). L'écran bascule vers l'avant. Retirez la façade amovible.

Après avoir rabattu l'écran, le volume du son est limité à une valeur maximale. Au bout de 20 secondes, un bip retentit pour indiquer que l'unité de commande est rabattue. Puis, l'appareil s'éteint.

Attention risque d'accident

Pour des raisons de sécurité, ne laissez pas la façade amovible de l'autoradio ouverte pendant la conduite du véhicule.

Remarque importante :

Une fois la façade amovible retirée, placez-la dans l'étui de protection fourni avec votre autoradio.

Ne touchez pas les contacts métalliques de la façade amovible ou de la radio.

Mettre en place la façade amovible

Engagez la façade amovible dans le point d'arrêt en bas à gauche, puis dans le point d'arrêt en bas à droite. Faites ensuite basculer la façade amovible vers le haut jusqu'à ce qu'elle s'enclenche dans les points d'arrêt supérieurs. Il est également possible d'insérer la façade amovible à plat et de la enfoncez.

Pour assurer le bon fonctionnement de l'appareil, la façade amovible doit s'enclencher complètement dans les quatre points d'arrêt.

Mettre en marche/arrêt

Appuyez sur la touche ON.

Vous pouvez également mettre en marche ou arrêter votre répartiteur en mettant ou en coupant le contact du véhicule.

Pour que l'appareil se mette en marche lorsque vous mettez le contact, il faut que vous l'ayez arrêté auparavant en coupant le contact.

Pour empêcher que l'appareil ne s'éteigne après coupure du moteur, appuyez sur la touche ON dans les trois secondes suivant la coupure du moteur.

Remarque :

Il est également possible d'allumer l'appareil sans mettre le contact en appuyant sur la touche ON. L'appareil s'éteint toutefois automatiquement au bout d'une heure.

Régler le volume

Tournez le bouton rotatif gauche. Le volume diminue ou augmente.

Activer le menu du son

Appuyez sur la touche sound. Le menu de menu du son est activé. Vous disposez des fonctions suivantes: Bas (graves), Trb (aigus), Fad (fader), Bal (balance), Flt (réglage linéaire), Sub (subwoofer) et Ldn (loudness).

Les réglages des basses et aigus sont enregistrés séparément pour les gamme d'ondes FM, AM (OM, GO, OC), les informations routières, les messages de navigation, le mode téléphone, le mode CD, MP3/WMA et CDC/AUX.

Régler les graves

Appuyez sur la touche sound et ensuite sur la touche multifonction Bas.

Tournez ensuite le bouton rotatif à droite pour obtenir l'effet de graves souhaité.

Régler les aigus (treble)

Appuyez sur la touche sound et ensuite sur la touche multifonction Trb.

Tournez ensuite le bouton rotatif droit pour obtenir l'effet d'aigus souhaité.

Fader (égaliser)

Appuyez sur la touche sound et ensuite sur la touche multifonction Fad.

Tournez ensuite le bouton rotatif droit pour obtenir l'effet de Fader souhaité.

Régler la balance

Appuyez sur la touche sound et ensuite sur la touche multifonction BAL.

Tournez ensuite le bouton rotatif droit ● pour obtenir l'effet de balance souhaité.

Réglage linéaire

Vous sousez configurer les réglages du son de la source de signal actuelle (p. ex. FM) à une valeur moyenne.

Appuyez brièvement sur la touche sound. Appuyez ensuite brièvement sur la touche multifonction. FLT Tone reset s'affiche.

Appuyer de nouveau sur la touche multifonction FLt.

Régler la puissance du caisson de basses et le haut-parleur central

Appuyez sur la touche SOUND et ensuite sur la touche multifonction Sub.

Tournez le bouton rotatif droit pour obtenir le volume souhaité du caisson de basses.

Activer/désactiver la fonction loudness

Appuyez sur la touche sound et ensuite sur la touche multifonction Ldn.

Appuyez sur la touche multifonction Ldn pour activer (ON) ou désactiver (OFF) la puissance sonore.

Remarque :

Dans les gammes d'ondes PO, GO et OC, la fonction de puissance est désactivée.

Qu'est-ce que la navigation ?

On entend, en général, par navigation (en latin navigare = partir en mer) la localisation d'un véhicule, sa position par rapport à sa destination, la distance restant à parcourir, l'élaboration du trajet ainsi que l'itinéraire à suivre. Pour ce faire, on utilise les étoiles, des points de repérage, la boussole et les satellites.

Avec le système Indianapolis de Becker, la localisation du véhicule est effectuée par le récepteur GPS (GPS = Global Positioning System). La position du véhicule et la distance restant à parcourir sont déterminées à partir de cartes routières numériques, d'un calculateur de navigation et de capteurs. Pour calculer et suivre un itinéraire, on utilise en plus le signal de tachymètre et du feu de recul.

Pour des raisons de sécurité, le pilotage se fait principalement par message vocal et par affichage de la direction à suivre sur l'écran.

Consignes de sécurité

• Le code de la route doit être respecté dans tous les cas. Le système de navigation n'est qu'une aide à la conduite du véhicule, il est possible que les données ou les instructions qu'il envoie soient erronées. C'est au conducteur de décider de la marche à suivre et s'il neurt ou non tenir compte des informations données par le système.

Toute indication erronée du système de navigation n'entraîne en rien la responsabilité du constructeur ou du vendeur.

• Respectez en priorité les panneaux de signalisation et les signaux sur place.
• Le guidage est destiné uniquement aux véhicules de tourisme. Ce système ne tient pas compte des recommandations et des réglementations concernant d'autres véhicules (p. ex. véhicules utilitaires).
• N'entrez la destination dans le système de navigation que lorsque le véhicule est à l'arrêt.

CD de navigation

Vous disposez de deux CD de navigation accompagnant l'appareil de navigation.

Chaque CD compte une carte routière numérique. Un CD couvre la partie nord de l'Europe (CD n°1) et l'autre la partie sud (CD n°2).

Vous trouverez sur les deux CD le réseau routier complet et tous les centres urbains du nord et du sud de l'Europe numérique.

Sur le CD de l'Europe du nord, vous trouverez en plus toutes les routes numérotées des pays nordiques. Sur le CD de l'Europe du sud, vous trouverez en plus toutes les routes numérotées des pays du sud.

Dans ces zones détaillées du nord et du sud figurent les autoroutes, les nationales, les départementales et les routes cantonales. Le CD contient des informations détaillées sur toutes les communes et les villes importantes. Dans le cas de villes et de communes de plus petite taille, le CD a pris en compte les routes départementales et cantonales, les routes de passage ainsi que le centre-ville.

Les rues à sens unique, les zones piétonnes, les interdictions de tourner et autres indications importantes du code de la route sont largement reprises dans les CD.

Du fait des modifications régulières opérées sur le réseau routier et dans le code de la route, il est possible que vous constatiez des différences entre les données des CD de navigation et les conditions réelles.

Remarque :

Pour la Norvège, la Suède, la Finlande et le Danemark, le niveau de numérisation élevé est obtenu du fait de l'utilisation de données non vérifiées par le système. Dans ce cas, le système de navigation ne peut pas utiliser des informations telles que les autoroutes, les routes nationales, les rues ou la vitesse est limitée à 30 km/h, les rues à sens unique ou d'autres règles du code de la route, étant donné qu'elles n'ont pas été saisies.

Vous pouvez emprunter toutes les routes mais un guidage optimal ne peut cependant pas être garanti.

Navigation avec deux CD pour l'europe

A Zone d'Europe du nord avec toutes les routes numérotées. B Prenons par exemple une ville / une adresse en Allemagne (CD d'Europe du nord). C Zone d'Europe du sud avec toutes les routes numérotées. D Prenons par exemple une ville / une adresse en France (CD d'Europe du sud).

Si, par exemple, vous pouvez être guidé d'une ville du CD d'Europe du sud (D) vers une ville du CD d'Europe du nord (B), veuillez saisir l'adresse comme vous avez l'habitude de faire. Une fois le lieu saisi, le système vous demande d'insérer le CD 1 de navigation avec le message INTRODUISEZ LE CD 1. Une fois le CD correspondant inséré, indiquez la rue, le numéro de rue ou le centre-ville.

Une fois le calcul de l'itinéraire démarré, le système charge et enregistre les données nécessaires.

Remarques générales

• En mode navigation, vous pouvez continuer à écouter la radio ou un CD. La distance jusqu'au prochain message est indiquée dans la partie droite de l'écran, ainsi que l'heure d'arrivée prévue, l'heure actuelle ou la durée restante du trajet, selon le réglage effectué à la rubrique « Régler l'affichage de l'heure » page 260.
• Vous pouvez passer en mode radio en appuyant sur la touche RADIO, pendant que la fonction de guidage est active. Appuyez sur la touche CD pour passer en mode CD/MP3. Lors des messages vocaux de navigation, le menu de navigation s'affiche automatiquement.
• N'utilisez que des chiffres, des lettres et des caractères pour inscrire une adresse plausible.

La saisie est automatiquement complétée.

Un espace (p. ex. La Rochelle) doit être ajouté à l'aide du tiret de soulignement.

Sélectionnez les lettres, chiffres et signes avec les touches multifonctions

1 à 9. Vous pouvez sélectionner les caractères situés au-dessus de chaque touche multifonction, en appuyant à plusieurs reprises sur la touche correspondante.

Pour la description qui suit, nous avons toutefois privilégié la sélection par l'intermédiaire du bouton rotatif droit

• NAVI permet de quitter le menu actuel et d'afficher le menu précédent.
• Lorsque vous ne suivez pas l'itinéraire proposé, le système de guidage recalcule un nouvel itinéraire.
• Pour entendre les messages de navigation, appuyez sur le bouton rotatif gauche ●.
• Au cours d'un message vocal de navigation, le volume des messages peut être ajusté avec le bouton rotatif gauche ● et le son peut être régée en appuyant sur la touche SOUND (voir également page 226).
• Appuyez brievement sur le bouton rotatif gauche ● pour obtenir des informations complémentaires et, lorsque la fonction de guidage n'est pas activée, pour connaître votre position actuelle. Voir « Informationspendant le guidage » page 248.
• Vous pouvez interrompre un message vocal en appuyant sur le bouton rotatif gauche ●.
• Appuyez sur le bouton rotatif gauche pendant plus de 2 s pour couper le message vocal de navigation et avoir le guidage uniquement par affichage.

Appuyez brièvement sur le bouton rotatif gauche ● pour réactiver les messages vocaux de navigation.

• Les flèches de défilement et représentent une liste de sélection que vous pouvez faire défiler à l'aide du bouton rotatif droit.

Sélectionnez une entrée en majuscules de la liste ● en appuyant sur le bouton rotatif droit.

Sélectionner le mode navigation

Appuyez sur la touche

NAVI

NAVIGATION EST ACTIVEE! RESPECTER LE CODE DE LA ROUTE

Après ce message, le menu principal navigation s'affiche.

Remarque :

Lors de la première activation du mode navigation, vous devez charger le CD correspondant.

Si l'étalonnage du système de navigation n'est pas encore terminé, le système vous demande de procéder au parcours d'étalonnage. Voir « Calibrage » page 315.

Pour le mode navigation, vous devez utiliser un CD contenant les données du pays ou de la région de destination.

Pour démarrer le calcul de l'itinéraire, vous devez charger le CD de navigation. Lors du calcul, le message CD clignote à l'écran. À la fin du calcul, le message CD disparaît de l'écran, vous pouvez retirer le CD de navigation et charger un CD audio.

En cas de saisie de destinations lointaines, il est recommandé de patienter jusqu'à ce que le message CD disparaisse pour partir.

Menu principal de navigation

DEST. MEMORISEES ENTRER ADRESSE DEST. PARTIC.

Sélectionnez

ENTRER ADRESSE,

DEST. MEMORISEES,

DEST. PARTIC.,

DEST. PRECEDENTES,

En tournant le bouton rotatif droit, validez en appuyant sur le bouton.

• ENTRER ADRESSE

Permet d'accéder au menu de saisie de l'adresse de destination. Voir « Saisir l'adresse » page 232.

DEST. MEMORISEES

Contient les destinations préalablement mémorisées

Voir « Mémoire des destinations » page 251.

• DEST. PARTIC.

Menu permettant de sélectionner des destinations spéciales à un niveau local ou national ainsi qu'aux environs. Ces destinations incluent par ex. les stations-service, aéroports ou hôpitaux. Voir « Destinations spéciales » page 251.

Ce menu contient la liste des 50 dernières destinations saisies. Sélectionnez la destination voulue avec le bouton rotatif droit ●. Avant de valider avec ce même bouton rotatif ●, vous pouvez obtenir de plus amples informations sur la destination en appuyant sur le bouton rotatif gauche ●. Les destinations intermédiaires ne sont pas mémorisées dans ce menu.

Saisir l'adresse

Sélectionnez • ENTRER ADRESSE avec le bouton rotatif droit dans le menu principal de navigation et appuyez sur le bouton pour valider.

Sélectionner le pays

ALLEMAGNE STUTTGART Rue

Si vous vous rendez dans un autre pays que celui indiqué, sélectionnez (dans l'exemple, ALLEMAGNE) avec le bouton rotatif droit et validez en appuyant.

FINLANDE FRANCE GRANDE-BRETAGNE

Sélectionnez le pays avec le bouton rotatif droit et validez en appuyant.

Remarque :

En cas de sélection d'une destination lointaine, nous vous recommandons de sélectionner une destination intermédiaire (page 241) à mi-route.

Saisir un lieu de destination

ALLEMAGNE

STUTGART

RUE

Le dernier lieu saisi s'affiche.

Si vous souhaitez entrer une autre destination dans la même ville, vous pouvez sélectionner tout de suite RUE ou CENTRE.

Si vous vous rendez dans un autre lieu, sélectionnez-le avec le bouton rotatif droit •, et validez en appuyant sur le bouton.

LIEU: ABCDEF GHI JKL MNO PQR STUUX YZ H 123456789.

• Sélectionnez les caractères, l'un après l'autre, en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton. La dette sélectionnée s'affiche en grand à droite.

Pour effacer la dernière lettre validée, appuyez sur la touche multifonction

Si vous souhaitez effacer tous les caractères saisis, appuyez plus de 2 secondes sur la touche multifonction

Les lettres déjà saisies s'affichent inversées. Pour vous aider, le lieu dont le nom se rapproche le plus des lettres déjà saisies est affiché. L'appareil ne vous propose plus que les lettres plausibles. Si une seule ville correspond aux lettres déjà saisies, l'appareil compte votre saisie automatiquement.

Pour valider la saisie, appuyez pendant plus de 2 secondes sur le bouton rotatif droit ou sélectionner la coche et appuyez de nouveau sur le bouton rotatif.

Si le nom de lieu complet a été saisi précédemment ou complété automatiquement, vous passez à la liste distinctive, à la rue ou au centre.

Si aucune rue ne peut être sélectionnée ou si vous pouvez sélectionner uniquement le centre, vous passez directement au menu itinéraire.

Si vous avez validé un nom de ville incomplet, la liste des villes possibles s'affiche.

Le lieu suivant immédiatement celui saisi apparaît également en majuscules. La flèche indique que cette liste peut être déroulée alphabétiquement pour la sélection d'autres lieux.

Sélectionnez en tournant, validez en appuyant sur le bouton rotatif droit • (Voir «Remarques générales» page 230.)

Si la saisie est sans équivoque, la saisie passe à la rue ou au centre. Si aucune rue ne peut être sélectionnée ou si vous pouvez sélectionner uniquement le centre pour le lieu saisi, vous passez directement au menu itinéraire.

Si la sélection n'est pas complète, la liste distinctive des lieux s'affiche.

• Sélectionnez la ville avec le bouton rotatif droit ● et validez en appuyant sur le bouton.

La saisie passe à la rue ou au centre. Si aucune rue ne peut être sélectionnée ou si vous pouvez sélectionner uniquement le centre pour le lieu saisi, vous passez directement au menu itinéraire.

Sélectionner le lieu de destination via le code postal

Vous pouvez également sélectionner le lieu de destination via le code postal.

CENTRE CODE POSTAL COORDONNES

Pour sélectionner le code postal du lieu de destination, sélectionnez CODE POSTAL en tournant le bouton rotatif droit et validez en appuyant sur le bouton.

CODE POSTAL:

9

.0123456780.

Saissez le code postal du lieu de destination avec le bouton rotatif droit et validez en appuyant pendant plus de 2 secondes. Pour valider, il est également possible de sélectionner la coche et d'appuyer brièvement sur le bouton rotatif droit.

BRANDERION HENNEBONT

Vous pouvez alors voir le code postal affecté au lieu ou, si plusieurs lieux correspondent au même code postal, la liste de ces lieux.

• Sélectionnez le lieu avec le bouton rotatif droit ● et validez en appuyant sur le bouton.

Si plus de 9 lieux correspondent au même code postal, un menu de saisie du lieu s'affiche au lieu de la liste susmentionnée. Saisissez ensuite le nom du lieu comme décrit à la section « Saisir un lieu de destination » page 233.

Vous passez à la saisie de la rue ou du centre. Si aucune rue ne peut être sélectionnée ou si vous pouvez sélectionner uniquement le centre pour le lieu sélectionné, vous passez directement au menu itinéraire.

Saisir la rue du lieu de destination

RUE CENTRE

Avec le bouton rotatif droit ● sélectionnez RUE et validez en appuyant sur le bouton.

• Sélectionnez les caractères, l'un après l'autre, en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton. La dette sélectionnée s'affiche en grand à droite.

Pour effacer la dernière lecture, appuyez sur la touche multifonction ^+. Pour effacer tous les caractères saisis, appuyez plus de 2 secondes sur la touche multifonction ^+.

Les lettres déjà saisies s'affichent inversées. Pour vous aider, le nom de rue se rapprochant le plus des caractères saisis s'affiche à chaque fois que vous entrez une lecture. L'appareil ne vous propose plus que les lettres plausibles.

Si une seule rue correspond aux lettres déjà saisies, l'appareil compte votre saisie automatiquement.

Pour accepter la saisie, appuyez pendant plus de 2 secondes sur le bouton rotatif droit ou sélectionner la coche et appuyez de nouveau sur le bouton rotatif.

Si le nom de la rue avait été saisi complètement ou complété automatiquement par l'appareil, vous passez à la liste distinctive des rues ou au menu itinéraire.

Si vous avez validé un nom de rue incomplet, la liste des rues possibles s'affiche.

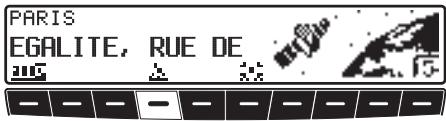

RUE EDUARD VII, RUE EGALITE, RUE DE L'EGINHARD, RUE

La rue suivant immédiatement celle saisie apparait également en majuscules.

La flèche indique que cette liste peut être déroulée alphabétiquement pour la sélection d'autres rues.

• Sélectionnez la rue en tournant le bouton rotatif droit ● et validez en appuyant.

Si la saisie est sans équivoque, vous passez au menu itinéraire.

Si la sélection n'est pas complète, la liste distinctive des rues s'affiche.

Sélectionnez le quartier avec le bouton rotatif droit et validez en appuyant.

Vous passez au menu itinéraire.

Saisir le centre-ville du lieu de destination

CENTRE

RUE

Avec le bouton rotatif droit • sélectionnez CENTRE et validez en appuyant.

Si le lieu sélectionné ne comprend qu'un centre, vous passez immédiatement au menu itinéraire.

Si la liste des centres ne dépasse pas 9, elle s'affiche.

PARIGI

PARIJS

• Sélectionnez le centre en tournant le bouton rotatif droit ● et validez en appuyant.

Si la liste des centres contient plus de 9 entrées, vous passez au menu de saisie du centre.

Sélectionnez les caractères, l'un après l'autre, en tournant le bouton rotatif droit et validez en appuyant. La valeur s'affiche en grand à droite.

Pour effacer la dernière lecture, appuyez sur la touche multifonction

Si vous souhaitez effacer toute la saisie, appuyez plus de 2 secondes sur la touche multifonction

Les lettres déjà saisies s'affichent inversées. Pour vous aider, le nom de centre se rapprochant le plus des lettres saisies s'affiche à chaque fois que vous entrez une lettre. L'appareil ne vous propose plus que les lettres plausibles. Si un seul centre correspond aux lettres déjà saisies, l'appareil compte votre saisie automatiquement.

Pour valider la saisie, appuyez pendant plus de 2 secondes sur le bouton rotatif droit ou sélectionnez la coche et appuyez brièvement sur le bouton rotatif.

Si le nom du centre avait été saisi complètement ou complété automatiquement par l'appareil, vous passez au menu itinéraire.

Si la saisie est équivoque, vous passez à la liste des centres.

Le centre se rapprochant le plus des lettres saisies s'affiche également en majuscules.

La flèche indique que cette liste peut être déroulée alphabétiquement pour la sélection d'autres centres.

• Sélectionnez le centre en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton.

Vous passez au menu itinéraire.

Remarque :

Si vous appuyez pendant plus de 2 secondes sur le bouton rotatif droit •, sans avoir sélectionné de lettre, la liste des centres possibles s'affiche.

Saisir les coordonnées de la destination

Si vous connaissez les coordonnées géographiques d'une destination (latitude et longitude), vous pouvez les saisir afin de démarrer le guidage vers ce point.

CODE POSTAL

COORDONNEES

FRANCE

Avec le bouton rotatif droit • sélectionnez COORDONNEES et validez en appuyant.

• Indique la latitude de la destination avec le bouton rotatif droit. Les valeurs sont indiquées en degrés, minutes, secondes et avec un point cardinal p. ex. 11°38'34"N.

Appuyez plus de 2 secondes sur le bouton rotatif droit • pour valider la sélection. ou - Sélectionner la petite coche et appuyez brièvement sur le bouton rotatif droit.

• Indique la longitude de la destination avec le bouton rotatif droit comme indiqué précédemment.
• Appuyez plus de 2 secondes sur le bouton rotatif droit ● pour valider la sélection.

ou - Sélectionner la petite coche et appuyez brièvement sur le bouton rotatif droit.

Remarque :

Lorsque les coordonnées saisies se situent hors de la carte numérique, le système envoie un message correspondant. Vous ne pouvez pas lancer le guidage vers une destination située hors de la carte numérique.

Le système vous demande ensuite de donner un nom aux coordonnées saisies. Saisissez un nom comme décrit dans « Mémoriser la destination dans la mémoire de destination » page 240. Vous passez ensuite au menu itinéraire. Vous pouvez maintenant démarrer le guidage.

Menu itinéraire

MEMORISER DEST.

START-RA. RAPIDE

NUMERO DE MAISON

Sélectionnez

MEMORISER DEST.,

START-R. RAPIDE, (START-

R. COURTE ou START-RTE. DYN.

NUMERO DE MAISON,

CROISEMENT et

OPTIONS ROUTE

en tournant le bouton rotatif droit ● et invalidant en appuyant sur le bouton.

• MEMORISER DEST.

Permet de rejoindre le menu de saisie de la destination (page 240).

• START-R. RAPIDE,

R. COURTE ou START-RTE. DYN.

Démarre le guidage. Une indication simultanée est donnée sur l'option d'itinéraire actuelle (-R. COURTE)

pour itinéraire court, -R. RAPIDE pour itinéraire rapide et -RTE. DYN. pour itinéraire dynamique)

NUMERO DE MAISON

Vous pouvez entrer ici le numéro dans la rue indiquée.

Cette fonction n'est disponible que si cette information est mémoireisée sur le CD de navigation.

CROISEMENT

Vous pouvez ici entrer la rue d'une intersection comme point de destination.

Cette fonction n'est disponible que lorsque cette information est mémorisée sur le CD de navigation.

• OPTIONS ROUTE

Vous pouvez entrer ici des options telles que itinéraire rapide, itinéraire court, itinéraire dynamique, autoroute, bacs, péage.

Saisir le numéro dans la rue de destination

Dans le menu itinéraire, sélectionnez NUMERO DE MAISON avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

NO. MAISON (1 - 33): 8.012345679.

Avec le bouton rotatif droit, saisissez le numéro dans la rue de destination et validez en appuyant pendant plus de 2 secondes. Pour valider, il est également possible de sélectionner la coche et d'appuyer brievement sur le bouton rotatif droit

Pour des raisons de système, le guidage se limite aux numéros proches du numéro entré.

MEMORISER DEST.

START-R. RAPIDE

OPTIONS ROUTE

Sélectionnez START- pour démarrer le guidage.

En sélectionnant MEMORISER DEST., vous passez directement au menu de la mémoire des destinations.

La sélection de OPTIONS ROUTE permet de sélectionner les options d'itinéraire.

Sélectionnez en tournant le bouton rotatif droit et validez en appuyant.

Sélectionner le croisement avec la rue de destination

Dans le menu itinéraire, sélectionnez CROISEMENT avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

DANUBE, VILLA du

FRATERNITE, RUE DE LA

• Sélectionnez l'intersection de la rue de destination en tournant le bouton rotatif droit et validez en appuyant.

MEMORISER DEST.

START-R. RAPIDE

OPTIONS ROUTE

Sélectionnez START- pour démarrer le guidage.

En sélectionnant MEMORISER DEST., vous passez directement au menu de la mémoire des destinations.

La sélection de OPTIONS ROUTE permet de sélectionner les options d'itinéraire.

• Sélectionnez en tournant le bouton rotatif droit, et validez en appuyant.

Régler les paramètres d'itinéraire

Dans le menu itinéraire, sélectionnez OPTIONS ROUTE avec le bouton rotatif droit et appuyez sur le bouton pour valider.

ROUTECOURTE

ROUTE DYNAM.

ROUTE RAPIDE

• ROUTE RAPIDE

Cette sélection commande au système de calculer le temps de parcours le plus court.

• ROUTE COURTE

Cette sélection commande au système de calculer le parcours le plus court.

Remarque :

La fonction « ROUTE COURTE » est particulièrement utile pour les métropoles et agglomérations.

• ROUTEDYNAM.

Avec le guidage dynamique, l'itinéraire est calculé en tenant compte des messages d'informations routières actuels.

Remarque :

Cette option n'est disponible que si la fonction TMC était ou est activée. Voir « Activer/desactiver le mode TMC » page 270.

Quand le guidage dynamique est activé, les itinéraires sont calculés avec l'option « itinéraire rapide »

Pour plus d'informations, reportez-vous à «Guidage dynamique avec la fonction TMC » page 245.

Cette fonction vous donne la possibilité d'exclure les autoroutes, bacs ou péages de l'itinéraire.

AUTOROUTE	SANS / RUEC
BACS	SANS / RUEC
PERAGE	SANS / RUEC

• Sélectionnez en tournant, modifiez en appuyant sur le bouton rotatif droit.

Appuyez pendant plus de 2 secondes pour valider tous les réglages et quitter le menu.

Remarque :

Les itinéraires sans autoroutes ne peuvent être calculés qu'à proximité (dans un rayon de 200 km maxi. en fonction de la précision de la numérisation).

Mémoriser la destination dans la mémoire de destination

La mémorisation de la destination n'est pas nécessaire au guidage. Elle vous évite cependant la saisie éventuellement répétée de la destination.

Dans le menu itinéraire, sélectionnez MEMORISER DEST. et validez en appuyant sur le bouton rotatif droit ●

NOM:

ABCDEF GHIJKL MNO PQR STUVWX YZ H

EBAADC0-0123456789',/( )-. √+

Le nom de la destination peut composer 20 caractères et est mémorisé automatique dans le réseau si vous appuyez pendant plus de 2 secondes sur le bouton rotatif droit ●. Voir « Mémoire des destinations » page 251. Pour mémoriser, vous pouvez aussi sélectionner la coche et valider en appuyant sur le bouton rotatif droit ●.

Si ne vous souhaitez pas saisir de nom, appuyez sur le bouton rotatif droit pendant plus de 2 secondes; l'adresse saisie précédemment est mémorisée dans la mémoire des destinations.

Vous pouvez déplacer la dernière destination entrée comme vous le souhaitez en tournant le bouton rotatif droit • Appuyez brièvement sur le bouton rotatif droit • pour valider l'emplacement de la destination mémorisée.

Vous pouvez enregistrer 50 destinations.

Pour mémoriser définitivement la destination dans la mémoire des destinations, il faut soit démarrer le guidage, soit passer à une nouvelle saisie de destination en sélectionnant NOUVELLE DEST..

Supprimer des destinations mémorisées

Sélectionnez la mémoire des destinations (voir page 251).

• Sélectionnez la destination à effacer avec le bouton rotatif droit ● et appuyez sur la touche multifonction DEL.

Mémoire des destinations pleine

REPERTOIRE PLEIN!

EFFACER = OK

RETOUR = NAO

Ce message apparait lorsque la mémoire des destinations est pleine et qu'aucune nouvelle destination ne peut être méorisée.

Appuyez sur le bouton rotatif droit pour sélectionner la mémoire des destinations. Vous pouvez alors supprimer des destinations de la mémoire des destinations comme décrit ci-dessus afin de créer de la place pour la nouvelle entrée à mémoriser.

Appuyez sur la touche NAVI pour interrompre la mémoire.

Calcul du guidage

Le message « Calcul de l'itinéraire en cours » vous indique que le calcul est en cours et pourra durer quelques secondes. Après le premier message de guidage, l'inscription CD clignote à l'écran, jusqu'à ce que l'itinéraire ait été calculé complètement. Si vous avez entré une destination éloignée, il est conseillé de patienter jusqu'à ce que CD ne clignote plus avant de partir.

Recalculer le guidage

Si l'itinéraire actuel ne peut être suivi pour cause de barrage, déviation, sortie voulue ou non de l'itinéraire, le système recalcule aussitôt un itinéraire. Lors du nouveau calcul, NEW ROUTE s'affiche.

Destination intermédiaire

La fonction arrêt intermédiaire vous donne la possibilité d'entrer une destination intermédiaire pour le guidage actif.

Saisir la destination intermédiaire

Appuyez sur la touche multifonction

• Sélectionnez l'option souhaitée avec le bouton rotatif droit ● et validez en appuyant sur le bouton.
• DEST. MEMORISEES (voir page 251) vous permet de seLECTIONner une destination intermédiaire dans la mémoire des destinations. ENTRER ADRESSE (voir page 232) vous permet d'entrer l'adresse exacte de votre destination intermédiaire.
• DEST. PARTIC.

(voir page 251) vous permet de désigner des destinations spéciales comme destinations intermédiaires, via ENVIRONS, PRES DE DEST. et LIEU/PAYS; p. ex. des stations-service ou aéroports.

Démarrer le guidage vers la destination intermédiaire

MISE EN MARCHE

Pour amorcer le guidage vers votre destination intermédiaire, appuyez sur le bouton rotatif droit

L'itinéraire est calculé et le guidage est amorcé.

Remarque :

Pendant le guidage vers un arrêt intermédiaire, le symbole s'affiche inversé.

Supprimer une destination intermédiaire

Appuyez sur la touche multifonction

EFFACER DESTINATION

INTERMEDIAIRE?

RETOUR = NAO

Pour effacer une destination intermédiaire, appuyez sur le bouton rotatif droit dans les 8 secondes.

Destination intermédiaire atteinte

DESTINATION

INTERMEDIARE

EST ATTEINTE

Après le message DESTINATION INTERMEDIAIRE EST ATTEINTE, le guidage vers la destination définitive s'amorce automatiquement.

Fonction bouchon

Cette fonction permet de calculer une déviation, d'exclure certaines sections, à partir du prochain embranchement, en cas d'embouteillage ou de route barrée.

Saisir la longueur de l'embouteillage

Appuyez sur la touche multifonction

ROUTE

BARREE

0.6 KM

Avec le bouton rotatif droit , saisissez la longueur de l'embouteillage et validez en appuyant.

s'affiche inversé et l'itinéraire est recalculé.

Supprimer un bouchon

Appuyez sur la touche multifonction

EFFACER BLOCAGE?

RETOUR = NAV

Pour effacer une route barrée, appuyez sur le bouton rotatif droit dans les 8 secondes.

Interrompre le guidage

Appuyez sur la touche NAVI

Le guidage est interrompu si vous appuyez sur le bouton rotatif droit dans les 8 secondes.

Dans le cas contraire, le guidage se poursuit.

Après saisie de la destination (adresse), le système calcule l'itinéraire et announce via un message vocal :

Vous pouvez partir

Les indications sont des messages vocaux et des messages s'affichant à l'écran.

Appuyez sur le bouton rotatif gauche pour écouter de nouveau le message.

En appuyant sur le bouton rotatif droit •, vous pouvez afficher la direction à suivre, lorsque le guidage n'est pas clair (p. ex. à une intersection sans indication de la direction à suivre).

GRAND-RUE

i 1

Vous n'avez plus alors qu'à suivre la direction indiquée.

Cette indication reste affichée pendant 8 secondes après que vous avez appuyé sur le bouton rotatif droit

Risques d'accident

Vous devez dans tous les cas respecter le code de la route. Le système de navigation n'est qu'une aide à la conduite du véhicule, il est possible que les données ou les instructions qu'il envoie soient erronées. C'est au conducteur de décider de la marche à suivre et s'il peut ou non tenir compte des informations données par le système.

Toute indication erronée du système de navigation n'entraîne en rien la responsabilité du constructeur ou du vendeur.

Ci-dessous quelques exemples clairs de conseils de conduite :

• Si possible, faites demi-tour

Vous roulez dans la mauvaise direction, faites demi-tour dès que possible.

• « Tournez à droite dans 300 mètres »

La flèche « vous montre la prochaine rue dans laquelle vous devez tourner. La barre de progression à droite vous permet de visualiser l'éloignement et la partie noire diminue au fur et à mesure que vous approchez de l'intersection.

• « Suivez la route »

Le message vous demande de continuer dans la rue.

• « Tournez à la prochaine à gauche » ou « Passez dans la file de gauche »

Cette recommandation vous prépare à tourner à la prochaine intersection. « Passez dans la file de gauche » ne signifie cependant pas que vous devez changer immédiatement de file!

Remarque :

Aux croisements et ronds-points, seules les rues devant lesquelles vous devez passer sont indiquées.

• Quittez le rond-point à la troisième sortie.

Ce symbole (repéré par une flèche) vous indique la sortie à prendre sur un rond-point.

• « Continuez tout droit »

À cet endroit, vous devez rouler tout droit. - « Suivez les flèches »

Ce message vous indique que vous ne vous trouvez pas sur une route numérisée répertoriée sur la carte (p. ex. parking, garage, parking à étages), non répertoriée sur la carte routière. La flèche vous indique alors la direction à vol d'oiseau.

• « À 2 mètres, roulez à droite »

« Roulez à droite » signifie que la route se divise et que vous devez suivre la portion de droite. - « Vous serez arrivé à destination »

Votre destination est atteinte et le guidage est terminé.

Remarque :

Le guidage dynamique n'est pas disponible dans tous les pays.

Pour utiliser la navigation dynamique ou les fonctions décrites ci-dessous, la fonction TMC doit être activée, comme indiqué dans la section « Activer/désactiver le mode TMC » page 270.

En cas de calcul d'itinéraire quand le guidage dynamique est activé, il est possible que le système de navigation vous demande d'insérer le CD de navigation (s'il ne l'est pas déjà).

Qu'est-ce que le guidage dynamique?

Avec le guidage dynamique, l'itinéraire est calculé en tenant compte des messages d'informations routières actuels. Les messages d'informations routières sont émis par une station de radiodiffusion TMC, en plus du programme radio, et reçus et analysés par le système de navigation. La réception des messages d'informations routières est gratuite.

Remarque :

Étant donné que les messages d'informations routières sont émis par une station de radiodiffusion TMC, nous ne pouvons pas garantir que ces informations sont complètes et correctes.

Autrique : les positions et event-codes ont été mises à disposition par l'ASFINAG et le BMVIT.

Guidage dynamique

Dans le menu itinéraire, vous pouvez lancer le guidage dynamique en sélectionnant START-RTE. DYN..

Quand le guidage dynamique est activé, le système contrôle constamment l'arrivée de messages pouvant influer sur l'itinéraire calculé. Le calcul de l'itinéraire se fait alors en tenant compte des messages d'informations routières actuels avec l'option « route rapide ». Si le système détecte une information routière qui a une influence sur l'itinéraire choisi, l'appareil calcule automatiquement un nouvel itinéraire.

NEW ROUTE s'affiche à l'écran.

Vous entendez le message vocal : « L'itinéraire est recalculé sur la base des messages d'informations routières actuels. »

Le symbole i s'affiche de manière inversée.

Remarque :

Si aucun émetteur TMC n'est détecté, le message suivant s'affiche: ACTUELLEMENT RECEPTION DE TMC IMPOSSIBLE. L'affichage revient peu après au mode de guidage.

Même lorsque aucun émetteur TMC n'a pu être capté pendant 10 minutes, le message ACTUELLEMENT RECEPTION DE TMC IMPOSSIBLE s'affiche et un signal sonore bref retentit.

Votre système de navigation peut recevoir des informations TMC, qu'une station TMC soit activée ou non. Cependant, nous vous conseillons de désigner une station TMC pour garantir une réception optimale des informations TMC.

Afficher des informations routières

Les messages d'informations routières actuels peuvent s'afficher sous forme de texte. Pour sélectionner les messages d'informations routières actuels, vous avez plusieurs possibilités.

Vous pouvez sélectionner les informations routières avec les touches multifonctions et en mode guidage et avec la touche multifonction du menu informations, lorsque le guidage n'est pas activé.

Affichage en mode guidage :

Appuyez sur la touche multifonction, pour afficher une liste de toutes les informations routières actuellement disponibles. ou Appuyez sur la touche multifonction i3, pour afficher la liste des informations routières actuelles ayant une influence sur l'itinéraire calculé.

Remarque :

Si aucune information routière n'est disponible actuellement, le message suivant s'affiche : AUCUNE INFORMATION ROUTIERE RECUES.

Menu informations :

Vous pouvez sélectionner le menu informations, lorsque le guidage n'est pas activé, en appuyant sur le bouton rotatif gauche

Appuyez sur la touche multifonction

Une liste des informations routières actuellement disponibles s'affiche.

Dans la liste des informations routières actuellement disponibles, vous pouvez également sélectionner les informations détaillées correspondant à chaque message.

A5, Karlsruhe-Basel Point fronti A5, Basel-Karlsruhe Raccord A6, Kaiserslautern-Mannheim Racc

Les flèches de défilement à droite de l'écran indiquent que d'autres informations routières peuvent être sélectionnées.

Sélectionnez en tournant le bouton rotatif droit, validez en appuyant sur le bouton.

Une fois les informations routières souhaitées validées, celles-ci s'affichent intégralement. Un message d'informations routières typique est composé comme suit :

• numéro d'autoroute ou de route nationale
• direction approximative
• détails sur le lieu de destination ou la direction
• événement
• cause, si elle est connue

Si des flèches de défilement apparaissent dans le bord droit de l'écran, plus de 3 lignes sont utilisées pour l'affichage des messages d'informations routières.

Appuyez sur la touche NAVI pour retourner à la liste des informations routières actuelles.

Informations pendant le guidage

PARIS	DISTANCE
EGALITE, RUE DE	500 KM
#G	ETA 10:23

Appuyez sur le bouton rotatif gauche •

La destination, la distance et l'heure d'arrivée prévue s'affichent.

PARIS	DISTANCE
EGALITE, RUE DE	500 KM
#G P Q	ETA 10:23

Si vous avez saisi une destination intermédiaire, s'affichent la destination intermédiaire, la distance et l'heure prévue d'arrivée. La touche multifonction vous permet d'afficher la destination principale.

Le retard à la fonction de guidage se fait en appuyant sur le bouton rotatif gauche ● ou après 8 secondes sans commande de votre part.

Sélectionner la durée du trajet et les kilomètres parcourus

Appuyez sur le bouton rotatif gauche •

PARIS	DISTANCE
EGALITE, RUE DE	500 KM
#G	ETA 10:23

Appuyez sur la touche multifonction

KM: 450.55 DUREE 4:51:23 VITESS MOYENNE: 120 KMH

La durée du trajet, les kilomètres parcours et la vitesse moyenne s'affichent. Si le mode navigation n'est pas activé, ce sont les valeurs du dernier trajet qui s'affichent.

Pour remettre ces valeurs à zéro, appuyez sur le bouton rotatif droit pendant plus de 2 secondes. Appuyez sur la touche NAVI pour revenir à l'écran de guidage en mode de navigation activé. Si le mode navigation est désactivé, le menu informations s'affiche à nouveau.

Afficher des paramètres

Pendant le guidage, appuyez sur le bouton rotatif gauche •

Appuyez sur la touche multifonction MOD.

Les paramètres s'affichent sous forme de liste.

Pour parcourir la liste, tournez le bouton rotatif droit

Au bout de 8 secondes sans commande de votre part, le système repasse à l'affichage de guidage.

Sélectionner l'heure

Pendant le guidage, appuyez sur le bouton rotatif gauche •

Appuyez sur la touche multifonction

L'heure actuelle et la date actuelle s'affichent.

Au bout de 8 secondes, le système repasse à l'affichage du guidage.

Sélectionner la position actuelle

Pendant le guidage, vous pouvez afficher votre position actuelle.

Appuyez sur la touche multifonction

La position actuelle s'affiche avec le nom de la rue (s'il est disponible), la latitude et la longitude, l'altitude, ainsi que le nombre de signaux satellites reçus.

En appuyant sur le bouton rotatif gauche, vous pouvez retourner à l'affichage du guidage.

Lorsque le guidage n'est pas activé, vous pouvez sélectionner le menu informations, en appuyant sur le bouton rotatif gauche

Appuyez sur la touche multifonction PARIS EGALITE, RUE DE 54 49'14N 11 38'34E 200H SAT 6 La position actuelle s'affiche avec le nom de la rue (s'il est disponible), la latitude et la longitude, l'altitude, ainsi que le nombre de signaux satellites reçus. En appuyant sur le bouton rotatif droit ou sur la touche NAVI vous pouvez retourner au menu d'informations.

Sélectionner la liste de rues

La liste de l'itinéraire peut être sélectionnée pendant le guidage.

Appuyez sur la touche multifonction

La rue actuelle s'affiche, ainsi que le nom des routes jusqu'à la destination. Vous pouvez parcourir la liste de l'itinéraire en tournant le bouton rotatif droit •.

En appuyant sur le bouton rotatif droit, vous pouvez retourner à l'affichage du guidage.

Remarque :

Une fois la destination saisie, la liste de l'itinéraire s'établit rapidement. Si le véhicule se trouve dans la zone « Off Road » au moment de la saisie de la destination, aucune liste d'itinéraire ne peut être établie jusqu'à ce que vous atteigniez une route répertoriée.

Mémoire des destinations

Avec le bouton rotatif droit ●, sélectionnez DEST. MEMORISEES dans le menu principal de navigation et validez en appuyant sur le bouton.

DEST. PRECEPENTES

DEST. MEMORISEES

ENTRER ADRESSE

La mémoire des destinations contient les destinations que vous avez mémorisées. Une fois la destination mémorisée, il n'est plus nécessaire de la saisir manuellement.

TANTE CECILE, PARIS. EGA 00

GALERIE MARCHAN, PARIS

• Sélectionnez la destination avec le bouton rotatif droit ● et validez en appuyant sur le bouton. Démarrez ensuite le guidage.

Destinations spéciales

Il s'agit du menu de sélection des destinations spéciales dans une liste prédéfinie. Ces destinations incluent par ex. les stations-service, aéroports ou hôpitaux.

ENTRER ADRESSE

DEST. PARTIC.

DEST. PRECEPENTES

Avec le bouton rotatif droit • sélectionnez DEST. PARTIC. dans le menu principal de navigation et validez en appuyant.

LIEU/PRYS

• Sélectionnez une entrée avec le bouton rotatif droit ● et validez en appuyant sur le bouton.
• Destinations spéciales ENVIRONS/PRES DE DEST.

Vous pouvez élire des destinations spéciales dans les environs de votre position actuelle ou approximative de la destination.

GARE

HOPITAL

HOTEL DE VILLE

Avec le bouton rotatif droit, sélectionnez une catégorie et validez en appuyant sur le bouton.

HOPITAL ROBERT

CLINIQUE DES MAUSS

3,1 KM

3,1 KM+

Les destinations sont répertorées selon leur éloignement. Les indications kilométriques correspondant à la distance à vol d'oiseau entre la destination spéciale et votre position actuelle.

Les flèches, situées derrière les indications d'éloignement, indiquent la direction à vol d'oiseau (par ex. + la destination spéciale se trouve dans la direction dans laquelle vous roulez, + la destination spéciale se trouve dans la direction inverse de cette dans laquelle vous roulez).

• Sélectionnez la destination avec le bouton rotatif droit .

En appuyant sur le bouton rotatif gauche , vous pouvez visualiser des informations sur la destination sélectionnée (p. ex. un Hopital).

HOPITAL ROBERT DEBRE 75019 PARIS, BD SERURIER 48 TEL.: (33)-(1)-XXXXXX

• Validez avec le bouton rotatif droit •.

Vous passez directement au menu itinéraire.

• Destinations spéciales LIEU/PAYS Vous pouvez librement choisir des destinations spéciales contenues sur le CD de navigation.

FRANCE LIEU NATIONENTIERE

• Sélectionnez le pays affiché (dans l'exemple ALLEMAGNE voir page 232), LIEU ou PAYS ENTIER avec le bouton rotatif ● et validez en appuyant sur le bouton.

Option LIEU

Vous pouvez sélectionner des destinations spéciales dans un lieu entre.

LIEU: ABCDEF GHI JKL MNO PQR STUVX YZ H.123456789.

Avec le bouton rotatif droit, entrez le lieu et validez en appuyant sur le bouton. - Sélectionnez ensuite le lieu saisi dans la liste avec le bouton rotatif droit ● et validez en appuyant sur le bouton.

GARE HOPITAL HOTEL DE VILLE

Les destinations spéciales du lieu sélectionné s'affichent.

Avec le bouton rotatif droit, sélectionnez une catégorie et validez en appuyant sur le bouton.

Une liste des destinations spéciales s'affiche ou un écran de saisie, si la liste contient plus de 9 entrées.

ECHANGEUR: B... E.... K.. NO P.... W..2 F

Saisissez la destination spéciale et validez. Dans la liste affichée, validez la destination spéciale en appuyant sur le bouton rotatif droit

Vous passez directement au menu itinéraire.

Remarque :

Si vous appuyez pendant plus de 2 secondes sur le bouton rotatif droit ●, sans avoir sélectionné de lecture, la liste des destinations spéciales possibles s'affiche.

Option PAYS ENTIER

ECHANGEEUR

Avec le bouton rotatif droit, sélectionnez une catégorie et validez en appuyant sur le bouton.

Une liste des destinations spéciales s'affiche, ou un écran de saisie, si la liste contient plus de 9 entrées.

ECHANGEUR: ABCDEFHIJKLMNOPQRSTUUN. 4. G

Saisissez la destination spéciale et validez. Dans la liste affichée, validez la destination spéciale en appuyant sur le bouton rotatif droit

Vous passez directement au menu itinéraire.

Remarque :

Si vous appuyez pendant plus de 2 secondes sur le bouton rotatif droit ●, sans avoir sélectionné de lecture, la liste des destinations spéciales possibles s'affiche.

CD de destinations spéciales ou attractions touristiques

Dans cette notice, vous trouvez une description générale des CD de destinations spéciales et attractions touristiques.

Il existe deux possibilités pour sélectionner une destination spéciale dans un CD de destinations spéciales ou d'attractions touristiques.

• Lorsque le guidage est activé, vous pouvez désirer une destination spéciale située à proximité de votre position ou de la destination.
• Si le guidage n'est pas activé, vous pouvez désirer une destination spéciale uniquement à proximité de votre position. Insérez le CD de destinations spéciales souhaité dans le compartiment à CD. Peu de temps après, le message suivant s'affiche :

CHOISIR DEST. PARTICULIÈRE = OK

ANNULATION = RETIREZ LE CD

Appuyez sur le bouton rotatif droit

Le système affiche les catégories s'appliquant au CD de destinations spéciales actuel.

FAST_FOOD HOTEL&MOTEL RESTAURANT

Les catégories et destinations spéciales affichées ci-dessus sont données à titre d'exemples. L'affichage réel dépend du CD utilisé.

• Sélectionnez la catégorie souhaitée avec le bouton rotatif droit . Appuyez ensuite sur le bouton rotatif droit pour valider la catégorie.

Remarque :

Si la langue que vous avez réglée est l'une des langues disponibles sur le CD, le système affiche les catégories dans cette langue. Si la langue que vous avez réglée n'est pas l'une des langues disponibles sur le CD, le système affiche les catégories dans toutes les langues disponibles. Les abréviations du pays placées devant la catégorie indiquent la langue.

Si vous insérez un CD de destinations spéciales alors que le guidage est activé, le système vous demande si la destination spéciale sélectionnée se situe à proximité de votre position ou de la destination.

Si le guidage n'est pas activé, ce message n'apparaît pas.

PRES DE DEST.

• Sélectionnez ENVIRONS ou PRES DE DEST. avec le bouton rotatif droit •.

STATION	▲	0,4	KM+
ARABELLA HOTEL		0,5	KM+
BEST WESTERN H		0,5	KM+

Peu après, le système affiche les catégories de destinations spéciales disponibles.

Les flèches placées derrière les indications de distance indiquent la direction à vol d'oiseau (par ex. + la destination spéciale se trouve dans la direction dans laquelle vous roulez, + la destination spéciale se trouve dans la direction inverse de cette dans laquelle vous roulez).

• Sélectionnez ensuite la destination spéciale en tournant le bouton rotatif droit. Appuyez sur le bouton rotatif pour valider la destination spéciale.

Avant de vérifier la destination spéciale, vous pouvez revenir à la sélection des catégories en appuyant sur la touche NAVI pour sélectionner éventuellement une autre destination spéciale.

En appuyant sur le bouton rotatif gauche, vous pouvez afficher les informations relatives à la destination spéciale. Ces informations peuvent être des prix, des descriptions d'endroits, des estimations générales relatives à cette destination spéciale.

ARABELLÄ HÔTEL

60313 FRANKFURT

KONRAD-ADENRAUER-STR. 7

Appuyez sur la touche NAVI ou appuyez sur le bouton rotatif gauche pour revenir à la liste des destinations spéciales.

Une fois que vous avez sélectionné une destination spéciale, le système vous

demande d'insérer le CD de navigation pour calculer le trajet.

Si vous avez sélectionné la destination spéciale lorsque le guidage était activé, le système considère la destination spéciale comme une étape.

Peu après, le système calculé l'itinéraire vers la destination spéciale sélectionnée.

Remarque :

Si vous avez déjà entré une étape, celle-ci est remplacée par la nouvelle destination spéciale.

Pour interrompre le guidage vers la destination spéciale sélectionnée, vous devez interrompre le guidage ou le guidage d'étape, comme précisé dans le manuel d'utilisation.

Pour interrompre l'entrée d'une destination spéciale à partir du CD des destinations spéciales ou attractions touristiques, retirez le CD des destinations spéciales ou attractions touristiques en appuyant sur la touche

Droit d'utilisation

Vous disposez d'un droit d'utilisation limité, pour une utilisation de la banque de données à des fins personnelles ou, dans certaines limites, à des fins professionnelles internes à votre entreprise. La licence d'utilisation dont vous disposez ne vous donne aucunement le droit de distribuer des sous-licences. L'utilisation de ces données n'est autorisée que pour cet appareil de la marque Becker. Il est interdit de retirer ou de continuer à utiliser les parties principales de la banque de données, de dupliquer, de copier ou de modifier, d'adapter, de traduire, de sectionner, de décompresser ou de simplifier (reverse engineering) quelle que partie que ce soit de la banque de données. Nous avons apporté un soin tout particulier à l'élaboration de ces CD. Cependant, il est possible que certaines données soient erronées ou ne soient plus actuelles. Nous déclinons toute responsabilité.

Réglages du système

Dans le menu principal de navigation, appuyez sur la touche NAVI.

Le menu de réglages du système s'affiche.

Sélectionnez

HEURE,

MEMORISER POSITION,

JEUX,

LANGUE*,

ANIMATIONS,

UNITE DE MESURE,

ANNONCE D'ETA,

CALCUL ETA,

SPEEDLIMITS,

AFFICHAGE HEURE

en tournant le bouton rotatif droit ● et valider en appuyant sur le bouton.

HEURE

Vous pouvez régler l'horloge interne à l'heure locale.

• MEMORISER POSITION

Vous pouvez enregistrer votre position et la mémoriser dans la mémoire des destinations.

JEUX

Vous avez le choix entre plusieurs jeux.

• LANGUE*

Réglage de la langue du système de navigation.

L'astérisque permet d'identifier les options de réglage de la langue, même sans connaître la langue activée.

• ANIMATIONS

Vous pouvez activer/désactiver l'animation graphique

• UNITE DE MESURE

Vous pouvez faire passer l'unité de mesure de kilomètres en miles.

• ANNONCE D'ETA

Vous pouvez activer/désactiver l'annonce de l'heure d'arrivée prévue.

CALCULETA

L'heure d'arrivée prévue peut varier selon plusieurs facteurs.

• SPEEDDLIMITS Vous avez la possibilité d'activer/désactiver l'affichage de la limitation de vitesse. AFFICHAGE HEURE Il est possible de régler le système de manière qu'il affiche pendant la navigation l'heure d'arrivée prévue, l'heure actuelle ou le temps de trajet restant dans la partie droite de l'écran.

Régler l'heure

Pour garantir une navigation correcte en cas de guidage avec calcul de la durée et de l'heure prévue d'arrivée, vous devez régler l'heure GMT, reçue par signal satellite, sur le faisceau hors-binaire correspondant à votre position.

AFFICHAGE HEURE

HEURE

MEMORISER POSITION

Dans le menu de réglage du système, sélectionnez la fonction HEURE et validez.

HEURE:11:30AM

27.10.2003

24H + - OK

La touche multifonction 24H ou 12H permet de faire passer l'heure de l'affichage 24 heures à l'affichage 12 heures.

HEURE:11:30AM

27.10.2003

24H + - OK

Vous pouvez modifier l'heure par demi-heure en appuyant sur la touche multifonction + ou -. Appuyez sur le bouton rotatif droit ou sur la touche multifonction OK pour memoriser l'heure.

Vous passez directement au menu de réglage du système.

Mémoriser la position du véhicule

HEURE

MEMORISER POSITION

JEUX

Dans le menu de réglage du système, réglez la fonction MEMORISER POSITION et validez.

54 49'14N 11 38'34E

POSITION

MEMORISER

Les coordonnées actuelles du lieu où se trouve votre véhicule (latitude et longitude) s'affichent.

• Validatez en appuyant sur le bouton rotatif droit •.

NOM:

Saisissez le nom du lieu. Appuyez pendant plus de 2 secondes sur le bouton rotatif droit pour valider le nom saisi.

• Sélectionner la petite coche et appuyez brièvement sur le bouton rotatif droit.

La mémoire des destinations est sélectionnée automatiquement (voir page 251).

Avec le bouton rotatif droit , sélectionnez la position dans la mémoire des destinations et validez en appuyant.

Sélectionner la position actuelle

Sélectionnez la mémoire des destinations (voir page 251) et sélectionnez la destination avec le bouton rotatif droit

Remarque :

Si votre position ne se trouve pas dans une région numérisée, le système vous guide le plus près possible, à l'aide des routes numérisées.

Le message « Destination à proximité » s'affiche.

Pour atteindre la destination, suivez la direction indiquée par les flèches.

Sélectionner un jeu

MEMORISER POSITION JEUX LANGUE*

Dans le menu de réglage du système, sélectionnez la fonction JEUX et validez.

ISROW

Sélectionnez un jeu avec le bouton rotatif droit •

Régler la langue

JEUX

LANGUE*

ANIMATIONS

Dans le menu de réglage du système, sélectionnez la fonction LANGUE* et validez.

• Sélectionnez la langue avec le bouton rotatif droit . Appuyez pour mémoriser la sélection et installer la langue.

Pour certaines langues, vous pouvez choisir entre une voix masculine et une voix féminine.

FEMME 1

HOMME 1

• Sélectionnez la voix avec le bouton rotatif droit. Appuyez sur ce bouton pour valider votre sélection et installer la voix.

Après l'installation, vous repassez directement au menu de réglage du système.

Animations

Il est possible de régler le système afin que l'heure d'arrivée prévue, l'heure actuelle ou le temps de trajet restant s'affiche dans la partie droite de l'écran pendant la navigation.

LANGUE*

ANIMATIONS

UNITE DE MESURE

Dans le menu de réglage du système, sélectionnez la fonction ANIMATIONEN et validez.

ANIMALS

MARCHE

ARRET

Appuyez brièvement sur le bouton rotatif droit ● pour sélectionner MARCHE ou ARRET. En appuyant longuement sur le bouton rotatif droit ●, vous pouvez memoriser le réglage.

Vous repassez au menu de réglage du système.

Activer/désactiver l'annonce de l'heure d'arrivée prévue

UNITE DE MESURE

ANNONCE D'ETA

CALCULETA

Dans le menu de réglage du système, sélectionnez la fonction ANNONCE D'ETA et validez.

ETA signifie Estimated Time of Arrival - heure d'arrivée prévue.

ANNONCE D'ETA

MARCHE

ARRET

Appuyez brièvement sur le bouton rotatif droit ● pour sélectionner MARCHE ou ARRET.

En appuyant plus longtemps sur le bouton rotatif droit ● vous pouvez memoriser le réglage souhaïte.

Vous repassez directement au menu de réglages du système.

Sélectionner l'unité de mesure

ANIMATIONS

UNITE DE MESURE

ANNONCE D'ETA

Dans le menu de réglage du système, sélectionnez la fonction UNITE DE MESURE et validez.

IMPERIAL

METRIQUE

• Sélectionnez l'unité de mesure avec le bouton rotatif droit . Appuyez sur ce bouton pour valider votre sélection. Vous repassez au menu de réglage du système.

Remarque :

METRIQUE signifie que le calcul est effectué en mètres. IMPERIAL signifie que le calcul est effectué en yards.

Influencer le calcul de l'heure d'arrivée prévue

ANNONCE D'ETA

CALCULETA

SPEEDDLIMITS

Dans le menu de réglage du système, sélectionnez la fonction CALCUL ETA et validez.

ETA signifie Estimated Time of Arrival - heure d'arrivée prévue.

SPORTIV

NORMAL

SUR

Avec le bouton rotatif droit • sélectionnez le réglage. SPORTIV

Avec ce réglage, l'appareil part du principe que vous roulez vite. L'heure prévue d'arrivée est avancée.

NORMAL

Ce réglage correspond au réglage standard. Il donne un calcul ETA précis pour la plupart des conducteurs.

• SUR

Avec ce réglage, l'appareil part du principe que vous aurez besoin d'un peu plus de temps pour parcourir l'itinéraire. Vous pouvez utiliser ce réglage si la circulation est dense, p. ex.

En appuyant sur le bouton rotatif droit, vous pouvez valider la sélection.

Vous repassez directement au menu de réglage du système.

Activer/désactiver l'affichage de limitation de vitesse

Lorsque la fonction limitation de vitesse est activée, le système vous informe de la limitation de vitesse de la portion de route sur laquelle vous roulez pendant le guidage (lorsqu'il dispose des données correspondantes).

Attention

Risque d'accident

Vous devez dans tous les cas respecter le code de la route. Les panneaux de signalisation restent valables dans tous les cas. Il est possible que la limitation de vitesse indiquée par le système de navigation soit erronée. C'est au conducteur de décider de la marche à suivre et s'il veut ou non tenir compte des informations données par le système. Toute indication erronée du système de navigation n'entraîne en rien la responsabilité du constructeur ou du vendeur.

CALCULETA

SPEEDLIMITS

AFFICHAGE HEURE

Dans le menu de réglage du système, sélectionnez la fonction SPEEDDLIMITS et validez.

SPEEDLIMITS

MARCHE

ARRET

Appuyez brièvement sur le bouton rotatif droit ● pour sélectionner MARCHE ou ARRET pour la fonction de limitation de vitesse.

En appuyant longuement sur le bouton rotatif droit ●, vous pouvez memoriser le réglage.

Lorsque vous roulez avec l'affichage de limitation de vitesse activé sur une route à limitation de vitesse et si cette limitation est enregistrée sur le CD de navigation, le symbole correspondant et la limitation de vitesse apparaisent dans l'écran à droite.

La distance jusqu'au point suivant, au prochain changement de direction p. ex., est indiquée sous la petite flèche de navigation.

Remarque :

Sur les portions de guidage avec limitation de vitesse dynamique (p. ex. en fonction des conditions climatiques, de l'heure, etc.), le système indique cette limitation de vitesse dynamique par l'affichage d'une vitesse soulignée (p. ex. « 80 »).

Les limitations de vitesse temporaires, p. ex. dans les zones de travaux, ne figurent pas sur le CD de navigation.

Régler l'affichage de l'heure

SPEEDDLIMITITS

AFFICHAGE HEURE

Dans le menu de réglage du système, réglez la fonction AFFICHAGE HEURE et validez.

DUREE TRAJET

ETA

HEURE

Avec le bouton rotatif droit selec tionnez notre reglage. - DUREE TRAJET RESTANTE Le temps de trajet restant s'affiche. - ETA L'heure d'arrivée prévue s'affiche. HEURE L'heure s'affiche. En appuyant sur le bouton rotatif croit ● vous pouvez valider la selection.

Vous repassez directement au menu de réglage du système.

Activer le mode radio

Appuyez sur la touche RADIO.

La gamme d'ondes écoutée en dernier est sélectionnée.

Activer le menu du mode radio

Dans le mode radio, appuyez sur la touche RADIO.

Le menu du mode radio est activé et s'affiche. Si vous n'appuyez sur aucune touche dans les 8 secondes qui suivent, l'appareil revient au mode radio.

Régler le mode FM

Sélectionnez le mode du menu radio.

Appuyez sur la touche multifonction F_

L'appareil se règle sur la dernière station écoutée et affiche le dernier niveau sélectionné.

Vous pouvez sélectionner les niveaux Seek Quality, Seek Name, Stations RDS et Stations Fix en appuyant plusieurs fois.

• Seek Quality (voir également page 291)
• Seek Name (voir également page 291)
• Stations RDS (voir également page 291) Stations Fix (voir également page 291)

Régler la gamme d'ondes AM

Sélectionnez le mode du menu radio.

Appuyez sur la touche multifonction

L'autoradio se règle sur la dernière gamme d'ondes sélectionnée et la dernière station écoutée.

Pour sélectionner les gammes d'ondes MW (Medium Wave), LW (Long Wave) et SW (Short Wave), appuyez sur la touche multifonction HM jusqu'à ce que la gamme d'ondes souhaitée soit réglée.

Réglages possibles pour sélectionner une station

Il est possible de régler la station souhaitée en utilisant les fonctions de mémorisation automatique (Autostore) dynamique (FM), de mémorisation automatique (PO, GO), de recherche des stations, de recherche par balayage, de syntonisation manuelle et les touches de stations.

Mémorisation automatique (autostore) dynamique (fm-das)

Sélectionnez le menu du mode radio.

Appuyez sur la touche multifonction F_m jusqu'à ce que Seek Quality ou Seek Name s'affiche.

En mode FM DAS, les stations pouvant être captées sont affichées via les touches multifonctions selon le réglage.

Appuyez sur la touche se trouvant sous l'abréviation du groupe de radio, pour sélectionner la station souhaitée. Si la station souhaitée diffuse plusieurs programmes/programmes régionaux, il est possible de sélectionner le programme désiré dans un sous-menu qui apparaît automatiquement à l'écran.

Si vous avez déjà sélectionné un programme de ce groupe de radios, l'appareil revient au dernier programme réglé sans qu'il soit nécessaire d'entrer de nouveau le programme.

La touche multifonction signifie qu’il est possible de sélectionner et de faire apparaitre d’autres stations à l’écran en appuyant sur ces touches.

Si des noms de stations sont exploités pour transmettre des messages publicitaires ou des informations, cette station n'est pas indiquée par une abréviation, mais par L - 1… L - Z (L = Local). Ceci empêche la barre d'affichage de changer constamment. Lorsque vous sélectionnez une station, elle apparait avec un astérisque à l'écran (p. ex. L*1 ).

À la première utilisation et si l'alimentation de l'autoradio a été coupée, le récepteur a besoin d'un peu de temps pour évaluer les signaux de l'émetteur. L'affichage se fait pas à pas.

Recherche des stations fm-das

Tournez le bouton droit • vers la gauche ou la droite.

La radio affiche, par ordre alphabétique croissant ou décroissant, les stations captées et identifiées.

Syntonisation des stations PO, GO, OC

Dans la gamme d'ondes souhaitée (MW, LW, SW), tournez le bouton rotatif droit vers la gauche ou la droite.

L'autoradio recherche les fréquences de réception dans l'ordre croissant/décroissant.

Recherche par balayage

Dans la gamme d'ondes souhaitée (FM, MW, LW, SW) appuyez sur le bouton rotatif droit

s'affiche à l'écran.

La recherche automatique des stations commence. La première recherche se fait à un niveau non sensible, les recherches suivantes s'effectuent à un niveau sensible. Vous entendez pendant 8 secondes les stations pouvant être captées. Si vous voulez conserver le programme capté, appuyez sur le bouton droit

Remarque

En mode Seek Quality et Seek Name, la recherche par balayage s'effectue dans l'ordre alphabétique.

Filtrage des programmes en mode fm-das (mémorisation automatique (autostore) dynamique)

En mode FM-DAS, il est possible de masquer différentes stations de la liste des stations programmées.

Sélectionnez le mode du menu radio.

Appuyez sur la touche multifonction Fil. - Sélectionnez les différents programmes avec le bouton droit •. Appuyez sur le bouton rotatif droit pour commuter entre Play (station non filtrée) et Skip (station filtrée).

Pour activer et désactiver la fonction de filtrage, appuyez plusieurs fois sur la touche multifonction Fil pour activer (Fil on) ou pour désactiver la fonction de filtrage (No Fil).

Sélection des types de programme (PTY)

Sélectionnez le mode du menu radio.

Appuyez sur la touche multifonction PTY. Sélectionnez ensuite le programme PTY souhaité avec la touche multifonction PTY (voir également page 291).

Remarque

Il n'est possible de sélectionner que les codes PTY actuellement disponibles. Si vous avez sélectionné un code PTY, seules les stations dotées de ce code PTY peuvent être sélectionnées dans le mode FM-DAS (mémorisation automatique (Autostore) dynamique). En sélectionnant NO PTY, toutes les stations apparaissent de nouveau en mode FM-DAS.

Activer/désactiver la fonction d'affichage PTY

Régler le mode du menu radio.

Avec la touche multifonction, sélectionnez PTY (affichage PTY activé) ou Frequency (affichage PTY désactivé).

Sélectionner/mémoriser des stations FM

Dans le mode menu radio, sélectionnez le niveau Stations RDS ou Stations Fix avec la touche multifonction FM. - Stations RDS (voir également page 291) - Stations Fix (voir également page 291)

Mémoriser:

Vous pouvez mémoriser 12 fréquences ou programmes.

Rechercher la station souhaitée.

Pour mémoriser la station ou le programme souhaité, appuyez sur la touche multifonction 1 - 6 ou 7 - 12, jusqu'au retentissement d'un signal sonore.

Remarque

Appuyez sur la touche multifonction pour accéder aux emplacements de mémoire 7 à 12.

Sélectionner:

Appuyez sur la touche multifonction 1 à 6 ou 7 à 12. La station mémorisée est sélectionnée.

Mémoriser:

Il est possible de mémoriser 12 stations sur les touches de station.

Rechercher la station souhaitée.

Pour mémoriser la station souhaitée, appuyez sur la touche multifonction 1 - 6 ou 7 - 12, jusqu'au retentissement d'un signal sonore.

Remarque

Appuyez sur la touche multifonction pour accéder aux stations mémorisées 7 à 12.

Sélection :

appuyez sur la touche multifonction 1 à 6 ou 7 à 12. La station mémorisée est sélectionnée.

Mémorisation automatique (autostore) PO, GO

Activez le mode de menu radio dans la gamme d'ondes souhaitée.

Appuyez sur la touche multifonction jusqu'à ce que Autostore on s'affiche. Appuyez sur la touche multifonction jusqu'à ce que Seek Autostore s'affiche.

Les 6 stations reçues sont mémorisées sur les touches de station, la qualité de réception déterminant l'ordre sur les touches.

Pour quitter le niveau de mémorisation automatique (Autostore off), appuyez sur la touche multifonction

La radio revient au niveau des touches de station.

Syntonisation manuelle en FM

Réglez le mode du menu radio. Sélectionnez les niveaux Stations Fix avec la touche multifonction F_m.

Appuyez deux fois sur la touche multifonction Man. Tournez alors le bouton droit.

L'appareil procède à la syntonisation par palier de 100kHz

La syntonisation manuelle est indiquée sur l'écran par MAN. Si vous ne tournez pas le bouton droit pendant un moment, MAN disparaît et la syntonisation manuelle est désactivée.

Syntonisation manuelle PO, GO, OC (ondes courtes)

Activez le mode de menu radio dans la gamme d'ondes souhaitée.

Appuyez deux fois sur la touche multifonction Man. Tournez alors le bouton droit.

L'appareil procède à la syntonisation en étapes de 9kHz (PO), 3kHz (GO) ou 5kHz (OC (ondes courtes)).

La syntonisation manuelle est indiquée sur l'écran par MAN. Si vous ne tournez pas le bouton droit pendant un moment, MAN disparaît et la syntonisation manuelle est désactivée.

Fonction régionale

La fonction RDS-Diversity dépasse le cadre régional. Il est alors possible que le mode RDS-Diversity fasse passer l'appareil d'un programme régional à l'autre, ayant un contenu différent. Dans ce cas, il faut sélectionner spécifiquement le sous-programme régional directement.

Si un organisme d'émission radio diffuse plusieurs programmes régionaux, vous ne le saurez que lorsque vous le sélectionnerez.

Les stations offrant des programmes régionaux supplémentaires apparaissent avec un astérisque à l'écran (p. ex. 4*).

Si vous selectionnez une de ces stations (p. ex. 4*), tous les sous-programmes régionaux de cette station pouvant être captés apparaissent à l'écran.

Sélectionnez ensuite le sous-programme régional souhaité (par ex. Ma).

Remarque

Si la qualité de réception d'un sous-programme régional baisse malgré la fonction RDS-Diversity, c'est souvent que les sous-programmes régionaux ne sont diffusés que sur très peu de fréquences. L'appareil ne peut alors pas toujours passer sur des fréquences dont la qualité de réception est meilleure.

Activer/désactiver la fonction régionale

Réglez le mode du menu radio.

Avec la touche multifonction, vous pouvez activer (on) ou désactiver (off) la fonction régionale.

Activer/désactiver l'affichage de la fréquence

Réglez le mode du menu radio.

Sélectionnez Frequency (affichage de fréquence activé) ou PTY (affichage de fréquence désactivé) en appuyant sur la touche multifonction Dis.

Risques d'accident

Étant donné que le radiotexte transmet des informations changeant en permanence, nous vous recommendons expressément de n'utiliser cette fonction que dans un véhicule à l'arrêt pour éviter de distraire le conducteur. C'est la seule façon d'éviter les risques d'accidents.

Régler le mode du menu radio en FM.

** TEXT ** TEXT ** TEXT ** TEXT

** TEXT ** TEXT ** TEXT ** TEXT

FM Am Ptg Dis Res Text Fil

Vous pouvez ensuite activer le radiotexte à l'aide de la touche multifonction Txt.

L'autoradio filtre une information du radiotexte parmi les informations diffusées par la station et l'affiche à l'écran.

Remarque

Il n'est possible d'afficher le radiotexte que lorsque la station sélectionnée diffuse effectivement des radiotextes.

De mauvaises conditions de réception ou des perturbations peuvent entraîner un dysfonctionnement du radiotexte ou empêcher son affichage.

Pour quitter le niveau du radiotexte, appuyez sur la touche multifonction.

RADIO.

Messages d'informations routières TP (traffic program)

Si une station, dotée de la fonction RDS-Diversity, diffuse des messages d'informations routières TP, il est possible d'interrompre le mode CD, MP3/WMA, CDC/AUX, AM, FM, GO et OC, ou la mise en sourdine, pour diffuser le message d'informations routières. Il est également possible d'écouter une station FM et de recevoir des messages d'informations routières d'une autre station FM.

Il y a deux manières de régler une station diffusant des messages d'informations routières.

• reprise automatique
• programmation directe

En cas de reprise automatique, la station FM actuellement écoutée est reprise comme station diffusant des messages d'informations routières. Si la station FM réglée ne peut pas être captée, ou s'il s'agit d'une station ne diffusant pas des messages d'informations routières, l'autoradio recherche une autre station diffusant des messages d'informations routières selon des critères définis.

Dans le cas de la programmation directe, il est possible de programmer une station diffusant des messages d'informations routières ne correspondant pas à la station FM écoutée. Il est donc, p. ex., possible d'écouter une station FM déterminée et de recevoir des messages d'informations routières d'une autre station FM.

Si la station diffusant des messages d'informations routières ne peut plus être captée, le mode de reprise automatique est activé jusqu'à ce que la station diffusant des messages d'informations routières puisse de nouveau être captée.

Lorsque le système a détecté une station TP, cette fonction est indiquée à l'écran par TP.

Lorsque le mode TP est activé, TF indique que les informations routières sont activées.

Activer/quitter le menu TP

• Appuyez sur la touche TP (les messages d'informations routières sont exclus).

Appuyez sur la touche multifonction TP.

Pour quitter ce menu :

Appuyez sur la touche TP ou vous quittez le menu TP automatiquement si vous n'effectuez aucune manipulation dans les 8 secondes qui suivent.

Activer/désactiver les messages d'informations routières TP

Dans tous les modes de fonctionnement et gammes d'ondes, vous pouvez désactiver ou activer la fonction TP en appuyant sur la touche TP pendant plus de 2 secondes.

Vous pouvez également activer et désactiver la fonction TP dans le menu TP :

Activer le menu TP.

Appuyez sur la touche multifonction T, jusqu'à ce que TP on s'affiche.

Désactiver :

Activer le menu TP.

Appuyez sur la touche multifonction TP, jusqu'à ce que TP off s'affiche. Lorsque l'appareil repasse en mode d'affichage normal, la fonction TP est désactivée.

Régler la reprise automatique

Dans tous les modes de fonctionnement et gammes d'ondes, vous pouvez activer la fonction reprise automatique en appuyant sur la touche TP pendant plus de 2 s.

Dans le menu TP :

Appuyez sur la touche multifonction T, jusqu'à ce que TP s'affiche.

Remarque importante :

Si une station TP avait déjà été programmée, celle-ci est sélectionnée pour servir de station TP.

Régler/supprimer la programmation directe

Activer le menu TP.

Régler :

Appuyez sur la touche multifonction Sta.

Avec le bouton rotatif droit • sélectionnez la station TP et validez en appuyant sur le bouton.

Si vous n'effectuez aucune opération dans les secondes qui suivent, la station sélectionnée est validée.

Appuyez sur la touche multifonction Sta.

Avec le bouton rotatif droit • sélectionnez Autoselect et validez en appuyant.

Si vous n'effectuez aucune opération, la programmation est supprimée quelques secondes plus tard.

Activer/désactiver la mise en sourdine

Après sélection d'une station TP - ou EON - vous pouvez activer la sourdine en appuyant brièvement sur la touche TP.

TP Info - SUR3

Tp Sta Vol Tmc Sel

Vous n'entendez que les messages d'informations routières et de navigation.

• Appuyez de nouveau sur la touche TP pour supprimer la sourdine.

Interruption d'un message d'informations routières

Un message d'informations routières en cours peut être interrompu.

Appuyez brièvement sur la touche TP au cours d'un message d'informations routières.

L'appareil repasse au dernier mode activé précédemment.

Volume des messages d'informations routières

Régler le menu TP. Appuyez sur la touche multifonction Vol.

Volume: +2 Tp StaVol Tmc Sel

Vous pouvez procéder à quatre réglages (0 - 3) avec le bouton rotatif droit •

Selon le réglage, le volume est augmenté d'une valeur fixe.

• Réglage - pas d'augmentation du volume
• Réglage 1 - faible augmentation du volume
• Réglage 2 - augmentation moyenne du volume
• Réglage 3 - forte augmentation du volume

Pour de plus amples informations, reportez-vous à «Guidage dynamique avec la fonction TMC » page 245.

Activer le menu TP.

TMC on

Tp Sta Vol Tmc Sel

Appuyez sur la touche multifonction Tmo, jusqu'à ce que TMC on s'affiche.

Appuyez sur la touche multifonction Tmc, jusqu'à ce que TMC off s'affiche.

Remarque

Vous ne pouvez pas sélectionner les fonctions dynamiques de navigation (itinéraire dynamique, informations routières) lorsque la fonction TMC est désactivée.

Sélectionner une station TMC

Afin d'améliorer la réception des informations routières TMC, vous pouvez sélectionner une station qui envoie les données TMC.

Activer le menu TP. Appuyez sur la touche multifonction Sel.

Sel: Autoselect

TMC Sel

Avec le bouton rotatif droit • sélectionnez la station TMC souhaitée. La station sélectionnée est validée et réglée.

Remarque

Vous pouvez ensuite également sélectionner une autre station sans TMC. Cependant, cela supprime l'intérêt de la station TMC.

Affichage des stations TMC captées

Lorsque le système peut capter une station TMC et lorsque la fonction TMC a été activée comme indiqué sous « Activer/désactiver le mode TMC » page 270, elle est alors indiquée à l'écran par l'abréviation TMC. Les informations TMC sont alors reçues et analysées par le système de navigation. Ces messages d'informations routières sont Gratis.

Mise en sourdine du téléphone

Si le véhicule est équipé d'une installation téléphonique et que le câble de sourdine du téléphone de voiture est branché sur l'autoradio, vous pouvez régler le fonctionnement du téléphone dans le menu utilisateur (page 287).

En mode Mute, la radio se met en sourdine en cas d'appel téléphonique.

En mode Audio Sig., la sonnerie du téléphone est restituée par l'autoradio en cas d'appel (le contact doit être mis).

Ceci n'est toutefois possible que si l'installation téléphonique est complétée par un kit mains-libres avec sortie haut-parleur et raccordé à la radio. Dans les deux cas, Phone s'affiche.

Remarques concernant les disques compacts (CD)

Si un CD n'est pas propre, la qualité du son peut être diminuée. Pour garantir un son optimal, veuillez respecter les consignes suivantes :

Correct	Incorrect
Incorrect	Correct

• Prenez toujours un CD par les bords. Ne touchez jamais la surface de lecture et gardez-la propre.
• Ne collez aucune étiquette sur le CD.
• N'exposez pas les CD directement au soleil, ni à des sources de chaleur telles que des radiateurs, etc.
• Avant d'écouter le CD, nettoyez-le, du centre vers les bords, avec un chiffon spécial disponible dans le commerce. N'utilisez pas de solvant tel que de l'essence, un diluant ou tout autre produit d'entretien courant, ni de bombes aerosols antistatiques.

Insérer un CD :

Appuyez longuement sur la touche. La façade se rabat et le compartiment CD est maintenant visible. Insérez le CD dans le compartiment (face imprimée vers le haut).

L'appareil met en place automatiquement le CD et lit le disque en commençant par le premier titre. Rabattre alors la façade.

Une fois le CD terminé, l'appareil reprend automatiquement la lecture à partir de la première plage du CD.

Si le compartiment CD contient déjà un CD, appuyez sur la touche CD. Si le dernier mode sélectionné est le mode changeur de CD/AUX, appuyez sur la touche multifonction CD pour passer au mode CD.

Track1 Time 05:26 < > Sc Rpt Rnd CDC

138 KN 10:23

Éjecter un CD :

Appuyez longuement sur la touche. La façade se rabat et le CD est éjecté. Retirez le CD. Rabattez la façade.

Attention risque d'accident

Pour des raisons de sécurité, ne laissez pas la façade amovible de l'autoradio ouverte pendant la conduite du véhicule.

Remarque importante :

Lorsque vous éteignez l'appareil, le CD n'est pas éjecté, il reste dans le compartiment.

Saut de plages avance/retour

Tournez le bouton rotatif droit vers la droite ou la gauche.

Tournez le bouton rotatif droit rapidement pour avancer ou reculer de plusieurs plages.

Remarque :

À la fin du CD, l'appareil reprend la lecture de la première plage. Le passage de la première plage à la dernière se fait de façon analogue.

Si vous activez la fonction de saut de plage au moins 10 secondes après le début de la plage en cours, la lecture reprend au début de cette même plage.

Recherche par balayage

Appuyez sur la touche multifonction SC pour activer la recherche par balayage.

s'affiche à l'écran.

L'appareil lit pendant 10 secondes toutes les plages suivantes du CD en cours. Pour interrompre la recherche par balayage, appuyez de nouveau sur la touche multifonction So

Avance/retour rapide

• Appuyez sur la touche multifonction pour activer la fonction d'avance rapide (audible), ou appuyez sur la touche multifonction pour activer la fonction de retard rapide (audible).

Pour interrompre l'avance ou le retard rapide, relâchez la touche multifonction ou

Répétition d'une plage (repeat)

Appuyez sur la touche multifonction Rpt pour activer la fonction « Repétition d'une plage »

Le message Rpt s'affiche de façon inversée.

Appuyez de nouveau sur la touche multifonction Rpt pour désactiver la fonction de « répétition »

Lecture aléatoire (random play)

• Appuyez sur la touche multifonction Rnd pour activer la fonction de lecture aléatoire.

L'appareil lit alors les plages du CD en cours dans un ordre aléatoire. Le message Rnd s'affiche de façon inversée.

Appuyez de nouveau sur la touche multifonction Rnd pour supprimer la fonction de « lecture aléatoire »

Menu de réglage CD

En mode CD, appuyez sur la touche CD.

Mode CD Track Text Dis

Le menu de réglage CD s'affiche. Les informations concernant la plage en cours du CD s'affichent le cas échéant. Si une autre fonction est sélectionnée dans le menu de réglage CD, appuyez sur la touche multifonction TÉT pour afficher de nouveau le texte du CD.

Afficher le nombre total de plages

Sélectionnez le menu de réglage CD.

Appuyez sur la touche multifonction Trk.

Le numéro de la plage en cours et le nombre total de plages s'affichent.

Commutation affichage plaque/texte du CD

Ce réglage permet de choisir entre l'affichage du numéro de plage ou du texte du CD pour la plage en cours dans le menu CD.

Sélectionnez le menu de réglage CD.

Appuyez sur la touche multifonction Dis pour sélectionner Numeric (numéro de la plage) ou Text (titre de la plage).

Dispositif de protection thermique

Pour protéger la diode laser de toute surchauffe excessive, cet appareil est équipé d'un dispositif de protection thermique à deux paliers.

Lorsque le premier palier de ce dispositif de protection est atteint, l'affichage suivant apparait.

Le mode CD continue de fonctionner. Il est cependant recommandé de passer à un autre mode.

Lorsque le deuxième palier est atteint, l'affichage suivant apparait pendant 8 secondes.

L'appareil passe au mode en cours avant l'activation du mode CD,

Après une phase de refroidissement, vous pouvez repasser en mode CD. Si la température est toutefois encore trop élevée, l'appareil revient à la dernière source sélectionnée.

Remarques sur les CD enregistrables et réinscriptibles

Vous pouvez utiliser cet appareil pour écouter des CD-R (CD enregistrables) et CD-RW (CD réinscriptibles). Veillez cependant à respecter la législation nationale. Ces prescriptions peuvent varier d'un pays à l'autre.

Selon l'appareil utilisé pour l'enregistrement ou l'état du CD-R/CD-RW, il est possible que le lecteur ne puisse pas lire certains disques.

Les CD-R/CD-RW doivent être fabriqués selon la norme « Red Book » (ne s'applique pas aux CD MP3).

Remarque concernant les CD dotés d'un dispositif anticopie

Si vous insérez dans l'appareil un CD doté d'un dispositif anticopie, il est possible que l'identification soit anormalement longue ou que la lecture ne soit pas possible.

Remarque générale sur le mode MP3

La musique sur support MP3 pouvant être lue par cet appareil est en général protégée par des droits d'auteur conformément aux normes nationales et internationales en vigueur. Dans certains pays, la reproduction d'œuvres, même à titre privé, est illégale sans l'accord préalable du détenteur des droits. Veuillez vous informer de la législation concernant les droits d'auteur et la respecter. Dès lors que vous êtes vous-même détenteur de ces droits d'auteur (dans le cadre de compositions personnelles), ces restrictions ne s'appliquent naturellement pas.

Création d'un support mp3/wma

• Le nombre maximal de plages par support de données dépend du nombre de dossiers et de la longueur du nom du fichier. Pour une longueur de nom de fichier maximal, p. ex., 240 titres sont possibles avec 0 dossier et 160 titres sont possibles avec 50 dossiers.
• Cet appareil ne peut lire que les morceaux de musique MP3 et WMA enregistrés sur CD selon la norme ISO 9660.
• Si vous souhaitez utiliser la fonction d'affichage du titre et du nom de l'artiste, un ID3-Tag doit être ajouté au fichier MP3. Cet appareil prend en charge les versions ID3v1 et ID3v2.
• Les noms de l'artiste et du titre peuvent contenir 24 caractères maxi. au total.
• Cet appareil lit les formats MP3 MPEG1, MPEG2 et MPEG2.5 Layer3.

Les vitesses de transmission fixes et variables de 8 à 320 kbit/s, ainsi que les balayages de 8 à 48 kHz sont pris en charge. Nous recommendons l'uti

lisation de l'encoder MP3 de Fraunhofer pour la création de données MP3. Pour les données WMA, WMA 9 avec un débit binaire de 64 à 320 kbit/s est pris en charge. Pour la création de données WMA, nous recommendons l'utilisation de Windows Media Player Version 9 de Microsoft®.

• Pour la compression des fichiers MP3, utilisez de préférence une vitesse de transmission d'au moins 160 Kbit/s. Attention, sur les fichiers MP3 à vitesse de transmission variable, l'affichage du temps d'écoute écoulé peut s'avérer imprécis.
• Lorsque le CD compte aussi bien des données MP3/WMA que des données de CD audio classiques, on parle alors de CD Mix-Mode. Les titres audio se trouvent généralement dans le repertoire 1 du CD.
• Vous pouvez utiliser cet appareil pour écouter des CD-R (CD enregistrables) et CD-RW (CD réinscriptibles).

Vous pouvez également utiliser des CD multisessions, mais un CD multisession devra être fermé avant la lecture.

Selon l'appareil utilisé pour l'enregistrement ou l'état du CD-R/CD-RW, il est possible que le lecteur ne puisse pas lire certains disques.

Pour de plus amples informations sur la création de fichiers MP3/WMA et de ID3-Tags, veuillez contacter votre revendeur spécialisé ou vous connecter sur Internet.

Remarque :

Nous ne pouvons pas garantir la lecture de CD MP3/WMA du fait de la grande diversité des programmes de gravure et de leurs paramètres.

Création d'une playlist

Étant donné la quantité de fichiers MP3 pouvant être enregistrée sur un CD MP3, il est possible que vous ne vous y retrouviez plus dans tous les fichiers. Les playlists vous permettent de vous repérer.

Vous pouvez p. ex. rassembler tous les morceaux pour une certaine catégorie (p. ex. rock) dans une playlist.

Cette playlist peut ensuite être gravée sur le CD en même temps que les fichiers MP3 enregistrés dans des dossiers.

L'appareil reconnaît cette playlist (ou plusieurs playlists) lors de la lecture du CD MP3 et peut diffuser les titres MP3 dans l'ordre définis dans la playlist.

Pour cela, le mode playlist doit être activé comme décrit à la section « Commutation dossier/playload » page 279.

Nous avons utilisé le logiciel gratuit WINAMP pour la création de playlists. Vous pouvez également utiliser d'autres programmes pour la création de playlists.

L'appareil prend en charge les formats M3U et PLS pour les playlists.

Remarque :

Attention, l'appareil ne peut prendre en charge les playlists M3U et PLS que si elles ont été créées avec un chemin relatif spécifié.

Pour plus d'informations sur la création de playlists, connectez-vous sur Internet.

Insérer un CD :

Appuyez longuement sur la touche. L'écran se rabat et le compartiment CD est maintenant visible. Insérez le CD MP3 dans le chargeur (face imprimée vers le haut).

L'appareil avale automatiquement le CD MP3 et commence la lecture du premier titre du premier dossier du CD. Refermez alors l'écran en le rabattant vers le haut.

Une fois terminée la lecture du dernier titre du dernier dossier du CD MP3, l'appareil reprend automatiquement la lecture à partir du premier titre du premier dossier du CD.

Si le compartiment CD contient déjà un CD MP3, appuyez sur la touche CD. Si le dernier mode sélectionné est le mode changeur de CD/AUX, appuyez sur la touche multifonction CD pour passer au mode MP3.

Éjecter un CD :

Appuyez longuement sur la touche. L'écran se rabat et le CD MP3 est éjecté. Retirez le CD MP3. Rabattre l'écran.

Risques d'accident

Pour des raisons de sécurité, ne laissez pas la façade amovible de l'autoradio ouverte pendant la conduite du véhicule.

Remarque importante :

Lorsque vous éteignez l'appareil, le CD MP3 n'est pas ejecté, il reste dans le compartiment.

Veuillez vous reporter aux sections suivantes dans la partie mode CD (page 272):

• Remarques concernant les disques compacts (CD) page 272
• Dispositif de protection thermique >> page 275

Si des playlists sont enregistrées sur le CD MP3, vous pouvez passer de la configuration dossier à la configuration playlist.

• Sélectionnez Folder Mode ou Playlist Mode en appuyant sur la touche multifonction Mod.
• Folder Mode
• Dans la configuration dossier, tous les titres MP3 enregistrés sur le CD MP3 peuvent être lus. Le message Fd indique que la configuration dossier est active.
• Playlist Mode Dans la configuration dossier, seules les titres MP3 enregistrés dans les différentes playlists peuvent être lus. Le symbole P1 indique que la configuration playlist est active.

Remarque :

La touche multifonction Mod s'affiche uniquely lorsque des playlists sont enregistrées sur le CD inséré.

Saut de plages retour/avance

Tournez le bouton rotatif droit vers la droite ou la gauche.

Tournez le bouton rotatif droit rapidement pour avancer ou reculer de plusieurs plages.

Remarque :

À la fin du dernier titre du dossier ou de la playlist, l'appareil recommence la lecture du premier titre du dossier ou de la playlist. Le passage de la première plage à la dernière se fait de façon analogue.

Si, lorsque vous activez la fonction saut de plage arrêté, l'appareil lit depuis plus de 10 secondes la plage en cours, le retour se fait au début de cette même plage.

Changer de dossier/de playlist

Appuyez sur le bouton rotatif droit • Tournez le bouton rotatif droit pour sélectionner le dossier ou la playlist voulue.

Le nom du dossier ou de la playlist s'affiche lors de la sélection.

Recherche par balayage

Appuyez sur la touche multifonction SC pour activer la recherche par balayage.

s'affiche à l'écran.

Tous les titres suivants du dossier actuel ou de la playlist actuelle sont lus pendant 10 secondes. Pour interrompre la recherche par balayage, appuyez de nouveau sur la touche multifonction Scan.

Avance/retour rapide

Appuyez sur la touche multifonction pour activer la fonction d'avance rapide (audible), ou appuyez sur la touche multifonction pour activer la fonction de retard rapide (audible).

Pour interrompre l'avance ou le retard rapide, relâchez la touche multifonction ou.

Lecture aléatoire (random play)

• Appuyez sur la touche multifonction Rnd pour activer la fonction de lecture aléatoire.

Les titres du dossier ou de la playlist en cours sont ensuite lus dans l'ordre souhaité. Le message Rnd s'affiche inversé.

Appuyez de nouveau sur la touche multifonction Rnd pour supprimer la fonction de « lecture aléatoire »

Répétition d'une plage (repeat)

Appuyez sur la touche multifonction Rpt pour activer la fonction de « répétition d'une plage »

Le message Rpt s'affiche inversé.

Appuyez de nouveau sur la touche multifonction Rpt pour désactiver la fonction de « répétition d'une plage »

Menu de réglage MP3

En mode MP3, appuyez sur la touche CD.

Nirvana About a Girl TrkTtL Fd Dis

Le menu de réglage MP3 s'affiche. Les informations concernant la plage en cours du ID3 Tag s'affichent le cas échéant.

Si une autre fonction est sélectionnée dans le menu de réglage MP3, appuyez sur la touche multifonction T×t pour afficher de nouveau le ID3 Tag.

Dossier/playlist/nombre de plages

Sélectionnez le menu de réglage MP3.

Appuyez sur la touche multifonction Trk.

Le dossier ou la playlist en cours et la plage en cours s'affichent.

• Appuyez sur la touche multifonction TTL.

Le nombre total de playlists enregistrées sur le CD MP3 s'affiche (P1), ainsi que le dossier (Fd) et le nombre total de plages (Tk).

Afficher le nom du dossier/de la playlist

Sélectionnez le menu de réglage MP3.

Appuyez sur la touche multifonction FD ou sur la touche multifonction PL de la configuration playlist.

Le nom du dossier ou de la playlist s'affiche.

Commutation de l'affichage plage/id3 tag

Ce réglage permet de choisir entre l'affichage du numéro de plage ou du ID3 Tag pour la plage en cours dans le menu MP3.

Sélectionnez le menu de réglage CD.

Appuyez sur la touche multifonction DIS pour sélectionner Numeric (numéro de la plage) ou Text (titre de la plage).

Changeur de CD prêt à fonctionner

Si un changeur de CD est raccordé à l'autoradio, il est prêt à fonctionner dès que le compartiment contient des CD. Une fois le chargeur chargé, fermez le volet coulissant. Vous pouvez commander l'appareil à partir du panneau de commande de l'autoradio.

Pour ouvrir le compartment de CD, ouvrez le volet coulissant du changeur et appuyez sur la touche d'éjection. Le chargeur est éjecté et peut être retiré. Insérez le CD dans le chargeur, face imprimée vers le haut.

Remarque importante :

Les CD mal insérés ne peuvent pas être lus.

Remarque :

Pour garantir un changement de CD aussi rapide que possible, il est recommandé de remplir le chargeur à partir du tiroir 1, sans laisser d'emplacement vide.

Sélection du mode changeur de CD

Appuyez sur la touche CD.

Si le dernier mode activé était le mode changeur de CD, ou si aucun CD n'a été inséré ou bien si vous avez inséré un CD de navigation dans le lecteur, vous vous trouvez dans le menu du changeur de CD.

Si le dernier mode sélectionné est le mode CD, appuyez sur la touche multifonction CDC pour passer au mode changeur de CD.

La lecture du dernier CD reprend à l'endroit où elle s'était arrêtée avant que vous n'éteigniez l'autoradio.

Changer de cd/sélectionner le CD

Activer le mode changeur de CD Appuyez sur le bouton rotatif droit

Sélectionnez le CD souhaité en tournant le bouton rotatif droit

Le CD sélectionné est chargé.

Pendant la sélection du CD, le message Loading CD X s'affiche.

Le numéro du tiroir du chargeur ainsi que le titre et le numéro de la plage du CD en cours de lecture s'affichent ensuite.

Si le tiroir du chargeur sélectionné (par ex. tiroir 2) ne contient aucun CD, le message NO CD X s'affiche brievement et l'autoradio lit le dernier CD sélectionné.

Une fois que la première plage d'un CD a été lue, l'appareil sélectionne automatiquement le CD suivant dans le chargeur et commence la lecture.

Reportez-vous au mode CD (page 272) pour connaître les autres fonctions disponibles :

• Remarques concernant les disques compacts (CD) page 272
• Saut de plages avance/retour page 273
• Recherche par balayage page 273
• « Avance/retour rapide » page 273
• Lecture aléatoire (Random Play) page 274
• Répétition d'une plage (Repeat) page 273

Menu de réglage CDD (chargeur de CD)

En mode CDD, appuyez sur la touche CD.

CD2 Track 5 03:45

TrkTtL Nam Edit

Le menu de réglage CDD s'affiche. Le numéro du CD en cours, le numéro et la durée de la plage en cours s'affichent simultanément.

Afficher les informations sur la plage

Sélectionnez le menu de réglage CDC.

Appuyez sur la touche multifonction Trk.

Le numéro du CD en cours, le numéro et la durée de la plage en cours s'affichent.

Afficher le nombre de plages et la durée totale du CD

Sélectionnez le menu de réglage CDC (chargeur de CD).

CD2Tk15 72:11

TrkTl Nam Edit

Appuyez sur la touche multifonction TITRE.

Le numéro du CD en cours, le nombre de plages et la durée totale du CD en cours s'affichent.

Attribution d'un nom à un CD

Vous pouvez attribuer un nom au CD en cours, modifier un nom existant ou effacer un nom mémorisé.

Remarque :

Le nom attribué est mémorisé dans le changeur de CD.

La mémoire réservée aux noms de CD est limitée.

Si vous remplacez votre changeur de CD, les noms mémorisés sont perdus.

Afficher les noms :

Sélectionnez le menu de réglage CDC.

Appuyez sur la touche multifonction Nom.

Le nom attribué s'affiche. Si aucun nom n'a été attribué au CD en cours, l'espace après Name: reste vide.

Attribuer/modifier un nom :

Sélectionnez le menu de réglage CDC.

Appuyez sur la touche multifonction Édit.

• Choisissez la position souhaitée avec les touches multifonctions et (signe d'édition inverse).

• Sélectionnez le caractère souhaité en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton rotatif droit ●.

Vous passez à la détection suivante.

Il n'est pas possible de saisir plus de 8 caractères.

Quittez le menu de réglage CDC pour mémoriser le nom.

Effacer un nom mémorisé :

Sélectionnez le menu de réglage CDC. Appuyez sur la touche multifonction Ham. Sélectionnez le nom à effacer avec le bouton rotatif droit

Vous pouvez effacer en appuyant sur la touche multifonction Del.

Filtrage des plages d'un CD

Vous pouvez filtrer certaines plages d'un CD. Ces plages ne sont pas prises en compte lors de la lecture du CD.

Remarque :

Vous ne pouvez activer la fonction de filtrage que si vous avez mémorisé un nom pour le CD sélectionné.

Sélectionnez le menu de réglage CDC.

• Appuyez ensuite sur la touche multifonction Fil.

Activer/désactiver la fonction de filtrage

Appuyez sur la touche multifonction Fil pour activer (Fil on) ou désactiver (No Fil) la fonction de filtrage.

Filtrer des titres :

Changeur de CD Silverstone 7860 et 2660.

• Sélectionnez le titre à filtrer sur le CD en cours à l'aide du bouton rotatif droit. Appuyez sur le bouton rotatif droit pour commuter entre Play (plage non filtrée) et Skip (plage filtrée).

Remarque :

Sur les changeurs de CD Silverstone 2630 et 2640, appuyez sur le bouton rotatif droit pour commuter entre Play (plage non filtrée) et Skip (plage filtrée), pour la plage en cours de lecture.

Sélectionner/quitter le menu de configuration personnalisée

Après avoir sélectionné le menu de configuration personnalisée, vous pouvez régler les paramètres de base suivants sur deux niveaux :

Premier niveau :

• Gal - Réglage du volume en fonction de la vitesse
• Tél - Fonctionnement du téléphone
• Lum - Luminosité de l'écran
• Led - Réglage de la diode clignotante
• M/S - Réglage de l'optimisation de la réception
• Nav - Réglage des messages vocaux de navigation

Deuxième niveau :

• Aux - Réglage de l'entrée AUX
• Cmp - Réglage de l'affichage de la boussole
• BéV - Réglage du volume du signal

Appuyez plus de 2 secondes sur la touche SOUND pour sélectionner le menu de configuration personnalisée.

Pour atteindre le deuxième niveau du menu de configuration personnalisée, appuyez sur la touche multifonction. Pour quitter le menu de configuration personnalisée, appuyez de nouveau sur la touche SOUND.

Régler le volume en fonction de la vitesse (gal)

GAL correspond à un système de réglage automatique du volume de l'autoradio en fonction de la vitesse du véhicule. Plus le véhicule roule vite et plus le volume augmente pour compenser le bruit ambiant.

Sélectionnez le menu de l'utilisateur. Appuyez sur la touche multifonction GAL. Avec le bouton rotatif droit , sélectionnez ou +15

Les réglages GAL permettent de fixer le début de la hausse du volume en fonction de la vitesse du véhicule.

Le réglage est automatiquement mémorisé.

Description :

• Aucune augmentation du volume
• +1 - Augmentation du volume déclenchée à faible vitesse
• +15 - Augmentation du volume déclenchée à vitesse élevée

Fonctionnement en cas de mise en sourdine du téléphone (Tel)

Si un kit mains-libres est installé dans le véhicule, la conversation téléphonique peut se faire par l'intermédiaire de l'autoradio. Il n'est donc pas nécessaire de monter les haut-parleurs supplémentaires normalement prévus. Toutefois, il faut que les lignes de signaux (entrée téléphone BF et entrée téléphone masse) soient connectées à l'autoradio (voir également page 299).

• Sélectionnez le menu de l'utilisateur pour procéder au réglage. Appuyez sur la touche multifonction TEL pour sélectionner Audio Sig. ou Mute.

Tél mute

Gall Tel Lum Led M/S Nav

• Mute - Mise en sourdine du téléphone
• Audio Sig. - Conversation téléphonique par l'intermédiaire de l'autoradio

Luminosité de l'écran (lum)

Cette fonction permet de régler la luminosité de l'écran.

Sélectionnez le menu de l'utilisateur pour procéder au réglage. Appuyez sur la touche multifonction Lum. Avec le bouton rotatif droit sélectionnez 8 (foncé) et 8 (clair).

Le réglage est automatiquement mémorisé.

Réglage de la diode clignotante (led)

Cette fonction permet d'activer ou de désactiver le clignotement de la diode clignotante (elle clignote lorsque l'appareil est éteint).

Sélectionnez le menu de l'utilisateur pour procéder au réglage. En appuyant sur la touche multifonction Led, vous pouvez sélectionner blinking (DEL activée) ou off (DEL désactivée).

Le réglage est automatiquement mémorisé.

Optimisation de la réception (M/S)

Pour atténuer les parasites et les réflexions, vous pouvez choisir entre trois réglages pour optimiser la réception.

Sélectionnez le menu de l'utilisateur pour procéder au réglage. Appuyez sur la touche multifonction M/S pour sélectionner Stereo Mono ou Auto.

• Auto - réglage pour l'écoute normale, c'est-à-dire l'appareil passe de stéreo à mono en fonction de la qualité de la réception, ce qui permet d'obtenir le réglage optimal pour presque tous les domaines de réception.
• Stereo - réglage pour des conditions de réception particulières - c'est-à-dire l'appareil est en permanence sur sté-réo.
• Mono - réglage pour des conditions de réception où apparaissent en permanence des réflexions, c'est-à-dire, l'appareil est toujours en mode mono.

Le réglage est aussitôt actif et le reste, même lorsque vous éteignez l'appareil.

Réglage des messages de navigation (nav)

Cette fonction permet de régler le volume des annonces de navigation.

• only - La source audio activée est coupée pendant le message vocal de navigation.
• mixed - Le volume de la source audio activée est baissé. Le message vocal de navigation passe au même niveau sonore que la source audio précédem
• independ - Vous pouvez régler le volume de la source audio activée et des messages vocaux de navigation à des niveaux différents. Sélectionnez le menu de l'utilisateur pour procéder au réglage.
• Appuyez sur la touche multifonction NaN pour sélectionner only mixed ou independ.

Le réglage est automatiquement mémorisé.

Entrée aux (aux)

Si aucun changeur de CD n'est connecté, vous pouvez activer ici les connexions BF de changeur de CD. Vous pouvez ainsi brancher un appareil externe sur ces connexions (baladeur CD, baladeurs, etc.).

Sélectionnez le menu de l'utilisateur pour procéder au réglage. En appuyant sur la touche multifonction +, vous sélectionnez le deuxième niveau du menu de l'utilisateur. Appuyez sur la touche multifonction Flux pour sélectionner AUX Mode on (activé) ou AUX Mode off (désactivé)

Le réglage est automatiquement mémorisé.

En mode CD, vous devez appuyer sur la touche multifonction Aux pour pouvoir sélectionner le mode AUX.

Affichage de la boussole (cmp)

En cas de guidage non activé, vous avez la possibilité d'afficher une boussole et l'heure actuelle dans la partie droite de l'écran.

• Sélectionnez le menu de configuration personnalisée pour procéder au réglage. En appuyant sur la touche multifonction →, vous sélectionnez le deuxième niveau du menu de configuration personnalisée. Avec la touche multifonction Cmp, sélectionnez Show compass (la boussole est affichée) ou Hide compass (la boussole n'est pas affichée).

Si l'affichage de la boussole est désactivé, 9 touches multifonctions contiennent des abréviations de station en mode FM-DAS, lorsque le guidage n'est pas actif.

Le réglage est automatiquement mémorisé.

Volume du signal sonore (BeV)

Cette fonction permet de régler le volume des signaux sonores (par ex. mémorisation validée).

• Sélectionnez le menu de configuration personnalisée pour procéder au réglage. En appuyant sur la touche multifonction →, vous sélectionnez le deuxième niveau du menu de configuration personnalisée. Appuyez sur la touche multifonction Bell. Avec le bouton rotatif droit sélectionnez (bas) ou +5 (élevé).

Le réglage est automatiquement mémorisé.

Sélectionner/quitter le menu services

Le menu de services permet d'avoir accès aux informations suivantes :

• Model-No.: - Affichage du numéro du modèle
• Serial-No.: - Affichage du numéro de série
• Changer Reset - Remise à zéro pour CDC
• GRL - Affichage de l'augmentation temporaire du GAL
• Radio Software: - Affichage de la version de logiciel radio
• Radio BoLo: - Affichage de la version de l'état du radio Bolo
• Navi ROM/LIB: - Affichage de l'état de la Biblio/Navi Rom
• Navi Flash: - Affichage de la version de l'état du Navi Flash En mode radio, appuyez simultanément sur la touche NAVI et la touche multifonction 10.

Vous pouvez sélectionner les différents points avec les touches multifonctions Hxt et Prv ou en tournant le bouton rotatif droit

Pour quitter le menu de services, appuyez sur la touche multifonction End.

Réinitialisation du changeur de CD

En cas de dysfonctionnement du changeur de CD, vous pouvez réinitialiser le changeur de CD.

Sélectionnez le menu de services. Appuyez sur la touche multifonction Hxt jusqu'à ce que Changer Reset s'affiche.

Appuyez sur la touche multifonction Res

Réinitialisation de l'appareil

En cas de dysfonctionnement de l'autoradio entraînant l'impossibilité d'utiliser l'appareil ou en présence de tout autre problème, vous pouvez redémarrer le logiciel de l'autoradio (Reset) en appuyant sur les touches suivantes.

Pour redémarrer, appuyez simultanément sur les touches multifonction 1 et 3, et sur la touche TP.

Après un nouveau redémarrage du logiciel de l'appareil, le CD de navigation doit être inséré.

Systeme RDS

Cet autoradio vous permet de capter des signaux RDS (RDS=Radio Data System) en FM. Le RDS est un procédé capable de transmettre des informations complémentaires inaudibles dans la plage de radiodiffusion FM. Cela signifie que l'organisme responsable de l'émission radio fournit des informations à l'aide desquelles l'autoradio peut procéder à une analyse.

Niveau DAS seek qual.

Au niveau DRS Seek Qual., tous les programmes identifiables par le RDS sont classés selon la qualité de leur réception. Les fonctions de mémorisation automatique dynamique, de recherche et de balayage se servent de cette liste.

Au niveau DRS Seek Name, tous les programmes identifiables par le RDS sont classés par ordre alphabétique dans une liste. Les fonctions de mémorisation automatique dynamique, de recherche et de balayage se servent de cette liste.

Niveau stations RDS

Au niveau Stations RDS, seules les stations RDS sont mémorisées. Les stations dont la qualité de réception est bonne sont toujours choisies en priorité. En cas de recherche sous Stations RDS, l'appareil ne s'arrête que sur les stations identifiables.

Au niveau Stations Fix, vous pouvez memoriser des stations avec les touches. L'appareil ne procède pas à une analyse RDS. La recherche sous Stations Fix correspond à la syntonisation manuelle FM (page 265).

PTY (type de programme)

Le PTY permet de sélectionner certains types de programmes, par ex. sport, pop, classique, etc.

Le code PTY est émis par la station RDS si la station de radio dispose de cette fonction. Il est possible d'afficher le type de programme de la station régée ou de n'afficher que des stations ayant un PTY déterminé.

Exemples de types de programmes :

NEWS	Services d'informations
POP M	Pop
AFFAIRS	Politique etactualités
ROCK M	Rock
INFO	Programmes spéciaux de discussion
SCIENCE	Science

Explications

EDUCATE	Éducation et formation
LIGHT M	Musique de détente
DRAMA	Théâtre et littérature
CLASSICS	Musique classique
CULTURE	Culture, religion et société
EASY M	Variétés
VARIED	Divertissements
SPORT	Sport
OTHER M	Stations musicales spécialisées
WEATHER	Météo
FINANCE	Informations financières
CHILDPRG	Programmes pour enfants
SOCIAL	Vie sociale
RELIGION	Émissions religieuses
PHONE IN	Interviews
TRAVEL	Voyage
LEISURE	Loisirs
JAZZ	Jazz
COUNTRY	Country
NATION M	Musique populaire
OLDIES	Oldies
FOLK	Musique folklorique
DOCUMENT	Documentaires
NO PTY	Pas de PTY

Mémorise les stations les mieux captées dans l'ordre de la qualité de réception.

(Auxiliary)

Raccordement pour sources audio externes.

Balance

Réglage du volume entre les haut-parleurs de gauche et de droite.

CD enregistrable une fois.

CD réinscriptible plusieurs fois.

Code numérique

Code secret à saisir pour activer l'appareil.

Code PTY

Code du type de programme

Code transmis par une station pour catégoriser l'émission diffusée.

Dossier

Répertoire

Dossier contenant des plages MP3 ou WMA sur un CD.

Fader

(Equiliser)

Régulation du volume entre les haut-parleurs avant et arrière.

(Réglage du volume en fonction de la vitesse) Le volume est augmenté lorsque la vitesse du véhicule augmente.

GPS

(Global Positioning System)

Système de localisation. Base de la navigation.

1D3-TAG

« Table des matières » d'un titre MP3. Contient des informations telles que le titre, l'interprète, l'album, l'année et le genre.

Permet d'obtenir une meilleure sonorité lorsque le volume est bas en augmentant les aigus et les graves.

M3U

Format pour les playlists pris en charge par l'appareil.

Procédé spécial de compression des données audio (p. ex. musique).

Glossaire

Listed lecture

Fichier enregistré sur le CD avec les fichiers MP3. Il détermine l'ordre de lecture des fichiers.

Format pour les playlists pris en charge par l'appareil.

Radiotext

Informations supplémentaires transmises par de nombreuses stations FM via le RDS.

(Radio Data System)

Procédé permettant de transférer en FM des informations inaudibles.

Recherche par balayage

Lit le début des plages d'un CD ou diffuse pendant quelques secondes les stations captées.

Régionalisation

Code régional inclus dans le RDS. Les stations de radio émettent des programmes régionaux.

Remise à zéro des réglages par rapport aux valeurs par défaut.

Messages d'informations routières

Messages d'informations routières transmises par de nombreuses stations FM via le RDS. Base de la navigation dynamique.

(Traffic Program)

Code des stations d'informations routières.

(Windows Media Audio)

Procédé spécial de compression des données audio (p. ex. musique) développé par Microsoft®.

Affichage de la durée

ETA 260

Heure 260

Regler 260

Temps de trajet restant. 260

Affichage de la fréquence 266

Afficher la liste d'itinéraires.250

Afficher la liste des rues 250

Afficher la position actuelle 249

Afficher le paramètre d'itinéraire...249

Afficher les informations routières.247

Aiguës 226

Animations 258

Annonce de l'heure d'arrivée prévue 258

Arrêt intermédiaire 241

Arreter 226

Attribuer un nom à un CD 284

Autoroute 240

Autostore (mémorisation automatique) 265

AUX 289

Avance rapide CD 273

MP3/WMA 280

Balance 227

Basses 226

Boussole 289

Calcul de l'heure d'arrivée 259

Carrefour 239

Ejecter 272

Insérer 272

Remarques 272

CD des destinations spéciales. 253

CDC 282

CD-R 275

CD-RW 275

Changement de plaque CD 273

MP3/WMA 279

Changeur de CD 282

Code postal 234

DAS 262

Désactiver la fonction bouchon 243

Destination intermédiaire 241

Destination spéciale 251

CD des attractions touristiques 253

Environs.251

Lieu/Pays 252

Proximité de la destination 251

Diode clignotante 287

Dispositif anticopie 275

Dispositif de protection thermique. 275

Distance parcourue 248

Dossier 279

Durée du trajet 248

Encombrement de la section de route Saisir.242 Supprimer.243

Enregistrer la destination 237, 238, 240 Étapes de syntonisation 265

Façade amovible

Mettre en place 225

Retirer 225

Fader 227

Ferrys 240

Filtrage CDC 285

Radio 263

Filtrage de plages 285

Filtrage de programmes 263

Fonction bouchon 242

Fonction régionale 266

GAL 286

Gamme d'ondes

AM.261

Touche FM 261

Graves 226

Guidage dynamique 239,245

Haut-parleur de graves 227

Heure

Réglage 256

Sélectionner 249

Heure d'été 256

Heure d'hiver 256

ID3-Tag 276

Imperial 258

Informations routières.267

Activer 268

Désactiver 268

Interruption d'un message...269

Menu 268

Mise en sourdine 269

Mute 269

Volume des informations

routieres.270

Interrompre la navigation 243

Interrompre le guidage 243

Itinéraire court 239

Itinéraire dynamique 239

Itinéraire rapide 239

Jeux.257

Lecture aléatoire

CD 274

MP3/WMA 280

Lecture aléatoire (Random Play)

CD 274

MP3/WMA 280

LED 287

Limitation de vitesse 259

Loudness 227

Luminosite 287

Luminosité de l'écran 287

M3U 277

Mémoire automatique 265

Mémoire des destinations 240, 251

Mémorisation automatique 262

Mémoriser la position du véhicule.256

Menu de tonalité 226

Menu du mode radio 261

Métrique 258

Mettre en marche 226

Mise en sourdine Informations routières 269

Téléphone 271, 287

Mode radio 261

MP3 276, 278

Navigation dynamique 239, 245

Numero 238

Optimisation de la réception FM...288

Paramètres itinéraires 239

Péage 240

ArrayList 277, 279

M3U.277

PLS 277

PLS 277

Position

Afficher 249

Mémoriser 256

Programme régional 266

PTY.263

Quelques restrictions 240

Radiotexte 267

Recherche automatique Radio 263

Recherche des stations OM, GO, OC 262

Touche FM 262

Recherche par balayage CD 273

MP3/WMA 279

Réglage de l'équaliseur 227

Réglage du son 226

Réglage du volume en fonction de la vitesse 286

Réglage manuel AM. 265

Touche FM 265

Régler l'unité de mesure 258

Régler la langue 257

Régler la langue de navigation...257

CD 273

MP3/WMA 280

Répetition de la plage

CD 273

MP3/WMA 280

Retour rapide

CD 273

MP3/WMA 280

Route barree

Saisir 242

Supprimer 243

Saisie d'une adresse : 232

Saisie de rues 235

Saisir le centre 236

Saisir le lieu 233

Saisir les coordonnées 237

Saisir une adresse de destination...232

Saut de plage

CD 273

MP3/WMA 279

CD 273

MP3/WMA 279

Radio 263

Sélectionner la voix 257

Sélectionner le lieu de destination 233

Sélectionner le pays 232

Sélectionner le pays de destination 232

Signal sonore 289

Station Enregistrer.264

Sélectionner 264

Supprimer une destination intermédiaire 242

Temps de trajet 248

TMC 245

Activer 270

Afficher les messages 247

Désactiver 270

Sélectionner une station.....270

TP.267

Activer.268

Désactiver 268

Interruption d'un message...269

Menu 268

Volume des informations routières.270

Traffic Program 267

Type de programme 263

Unité de commande

Mettre en place 225

Retirer 225

Vitesse maximale 259

Vitesse moyenne 248

Volume

Appareil 226

Haut-parleur de graves 227

Messages d'informations routières 270

Messages vocaux de navigation 230, 288

Réglage en fonction de la vitesse 286

Signal sonore 289

WMA 276

• Gammes d'ondes : FM 87,5 MHz - 108 MHz PO 531 kHz - 1620 kHz GO 153 kHz - 282 kHz OC 5800 kHz - 6250 kHz Transmission : 20 Hz - 20 kHz en mode CD 30 Hz - 15 kHz en FM 50 Hz - 2,5 kHz en PO, GO, OC
• Puissance de sortie : 4 x 18 watts Section du conducteur : mini. 0,75mm²
• Impédance de haut-parleur : mini. 4 Ω Sortie de ligne: 4x sortie ligne analogique (Ua maxi. 3Veff pour 10k
• GAL: Pour utiliser le GAL, une tension rectangulaire doit être appliquée à partir du tachymètre électronique du véhicule avec une amplitude de masse de +4V à +12V. La hausse du volume s'effectue par paliers de 2,5 dB.

Antenne: Impédance de 50 Ω - Entrée téléphone B. F.: Tension d'entrée max. 8 V (en cas de perturbations, mettre en boucle la ligne de signaux avec un transformateur 1:1 conventionnel). - Entrée AUX: 16 kΩ Résistance d'entrée, tension d'entrée max. 1,7 Veff - Sourdine du téléphone : Niveau bas actif < 2 volts Tension d'alimentation : 12 volts Raccord CD : Vous pouvez raccorder les changeurs de CD Becker Silverstone 2630, Silverstone 2660 et Silverstone 7860. - CD pris en charge : Seuls les CD conformes à la norme DIN EN 60908 peuvent être lus. La lecture de CD de 8cm avec un adaptateur est fortement déconseillée.

Remarque

Chers auditeurs!

Conformément aux directives CE en vigueur, ce récepteur radio est destiné à une utilisation grand public.

Il est conforme aux normes européennes ou nationales harmonisées actuelles. Les labels certify le respect des spécifications de compatibilité électromagnétique auxquelles ce type d'appareil est soumis. Cela signifie que les risques de perturbation d'autres appareils électriques ou électroniques par votre appareil, et inversement, sont minimes.

Le label européen octroyé par le Kraftfahrt Bundesamt (KBA, administration responsable de la réglementation des véhicules motorisés en Allemagne) et répondant aux directives européennes 95/54/CE sur les spécifications - EMV - autorise le montage et la mise en service sur tous les véhicules motorisés (classes M, N et O).

Les spécifications CEM suivantes, en accord avec les normes européennes, sont respectées :

• EN 55013
• EN 55020

Avant l'installation

Veuillez lire attentivement ce manuel d'utilisation avant de commencer le montage de l'appareil. Soyez particulièrement attentifs aux consignes de sécurité et aux instructions de montage.

Symboles utilisés dans les instructions de montage

signale des remarques importantes pour votre sécurité et celle d'autrui.

Signale des remarques importantes concernant le montage et le fonctionnement de l'appareil.

Montage incorrect

Tout montage incorrect peut endommager l'appareil ou le véhicule. Le montage de l'appareil et de ses composants nécessite un certain nombre de connaissances et de l'habilité. Nous vous conseillons fortement de faire appel aux services d'un revendeur spécialisé pour cette opération.

Risque de blessures

Le montage des composants à un endroit inapproprié peut entraîner des blessures graves ou compromettre le bon fonctionnement des dispositifs de sécurité en cas d'accident. Veuillez respecter les consignes du constructeur automobile.

Si vous montez les composants à un endroit inapproprié, il est possible que les airbags soient endommagés ou que leur fonctionnement soit généré en cas d'accident. Veuillez installer les composants hors de la zone de déploiement des airbags.

Risque de blessures en cas de fixation insuffisante

Fixez les composants de manière à ce qu'ils ne risquent pas de se détacher en cas de collision ou de freinage brusque.

Remarques concernant le montage

Dommages causés par un court-circuit ou une polarisation incorrecte

Tout court-circuit ou raccordement incorrect des câbles peut endommager irremédiablement l'appareil.

Débranche la batterie du véhicule pendant le montage.

Pour prévenir tout court-circuit ou dysfonctionnement, veuillez poser les câbles de sorte à ne pas les coincer, les tordre, les frotter ou les arracher.

Garez-vous le véhicule dans un lieu sûr et à surface plane et retirez la clé de contact.

Pour éviter tout dysfonctionnement, contrôlez bien la section des câbles quand vous utilisez des distributeurs de câbles ou des dominos.

Pour éviter les courts-circuits et les risques d'incendie qui en découleraient, veuillez isoler tout câble sectionné avec un isolant approprié.

Remarque : Les différentes possibilités de raccordement sont décrites en détail à la page 325.

Risque de blessure

Les personnes équipées d'un stimulateur cardiaque ne doivent pas s'approcher de l'antenne magnétique, ni la transporter, car celle-ci peut entraîner des dysfonctionnements du stimulateur cardiaque.

Tenez l'antenne magnétique éloignée des supports de données (disquettes, cartes bancaires, cartes magnétiques, etc.) et des appareils électroniques et mécaniques de précision, car elle risque d'effacer des données.

N'utilisez pas l'antenne dans des locaux représentant un risque d'explosion.

Fixez l'antenne de telle manière qu'elle ne puisse pas se détacher en cas de collision ou de freinage brusque.

Positions de montage possibles

a. Placez l'antenne sur une surface en tôle non bombée et préalablement nettoyée. b. Insérez ensuite le câble d'antenne à l'intérieur du véhicule.

Risque de blessure

Vitesse maximale du véhicule en cas de fixation de l'antenne par aimant: 180 km/h. En cas de vitesse supérieure, retirez l'antenne ou fixez-la d'une autre manière.

Ne pas passer le véhicule dans une station de lavage avec l'antenne.

L'antenne ne peut pas être montée sous un pare-brise métallisé.

Choisissez un emplacement de montage pour que l'antenne puisse recevoir des signaux de toutes les directions, sans être gênée par les essuie-glaces. Evitez autant que possible les emplacements ombragés par le capot-moteur, les montants de fenêtre et le toit.

a. Fixez l'antenne sur la plaque de base (1) avec des aimants. b. Retirez le film de protection de la partie supérieure de la bande velcro (2) et collez celle-ci au centre de la partie inférieure de la plaque de base. c. Retirez le film de protection de la bande velcro (2) de la partie inférieure et collez l'antenne avec la plaque de base au point de montage sur la console du véhicule, sous le pare-brise.

La réception GPS peut être influencée par une vitre avec antenne, le chauffage de pare-brise ou par un pare-brise thermo-isolant. Les pare-brises thermo-isolants sont éventuellement vaporisés d'une couche de titane ou d'oxyde d'argent. Le montage de l'antenne GPS dans l'habitacle du véhicule peut considérablement ALTERER le fonctionnement du système de navigation.

Raccordement du signal de feu de recul

Les points d’émission du signal de feu de recul varient d’un véhicule à l’autre.

En cas de doute, besoin de la vente concessionnaire ou à un revendeur spécialisé.

Si l'interrupteur est accessible sur la boîte de vitesses ou la tringlerie de changement de vitesses.

• Connectez un câble séparé sur le contact enclenché.

Connectez le câble à la chambre de raccordement A, broche 2.

Niveau bas = masse, niveau haut 12V à 16V

Si l'interrupteur n'est pas accessible

• Vérifiez quel cable est posé vers le feu de recul. À cet effet, démontez le cache intérieur du feu de recul.

Connectez un câble séparé sur le câble commuté du feu de recul et reliez-le à la chambre de raccordement A, broche 2.

Signal de

feu de recul

Risques d'accident

Tout raccordement incorrect des câbles peut entraîner un dysfonctionnement ou endommager irrémédiablement des composants ou des dispositifs de sécurité du véhicule.

En cas de doute, contactez la vente concessionnaire ou un revendeur spécialisé.

Compteur de vitesse électronique

• Retirez le signal du compteur de vitesse, prolongez-le et reliez-le à la chambre de raccordement A, broche 1.

En fonction de l'équipement du véhicule, le câble du signal GAL se trouve dans la prise ISO - DIN de l'autoradio. L'affectation de la prise ISO - DIN peut varier selon le type de véhicule.

• Conditions minimales exigées pour le signal : 0 Hz à 4 kHz / signal rectangulaire (pas de capteur inductif) Niveau bas < 1,5 V, Niveau haut 5 V - 16 V

Si vous ne connaissiez pas la position de montage / l'emplacement exact du capteur de vitesse, renseignez-vous auprès du constructeur de votre véhicule.

Compteur de vitesse mécanique avec capteur de vitesse intégré dans le flexible de compteur de vitesse

• Retirez le signal du capteur de vitesse, prolongez-le et reliez-le à la chambre de raccordement A, broche 1.
• Conditions minimales exigées pour le signal : 0 Hz à 4 kHz / signal rectangulaire (pas de capteur inductif) Niveau bas < 1,5 V, Niveau haut 5 V - 16 V

Si vous ne connaissiez pas la position de montage / l'emplacement exact du capteur de vitesse, renseignez-vous auprès du constructeur de votre véhicule.

Compteur de vitesse mécanique sans capteur de vitesse intégré dans le flexible de compteur de vitesse

Un capteur de vitesse générant un signal numérique en fonction de la vitesse doit être monté dans le flexible de compteur de vitesse.

Il est possible d'utiliser un adaptateur VDO 2152.30300000 ou un adaptateur spécifique au véhicule qui répond aux exigences minimales. Le capteur de vitesse VDO doit être monté directement sur la boîte de vitesses (pas de pièces supplémentaires nécessaires pour le montage) ou dans le flexible de compteur de vitesse (avec d'autres pièces de montage universelles).

Lorsque le compteur de vitesse plombé est déposé, il n'est plus garantie que l'affichage soit correct. Un montage incorrect peut entraîner des dysfonctionnements du système de navigation ou du compteur de vitesse.

Montage du capteur de vitesse directement sur la boîte de vitesses

• Déposer le compteur de vitesse au niveau de la boîte de vitesse et visser le capteur de vitesse sur la boîte de vitesse. Visser le compteur de vitesse déposé sur le capteur de vitesse et raccorder les câbles.

Raccordement des câbles du capteur de vitesse

Bleu/rouge - Signal pour, chambre de raccordement A, broche

Montage du capteur de vitesse dans le flexible de compteur de vitesse

Adressez-vous dans ce cas à votre revendeur spécialisé ou à une filiale VDO.

Montage/démontage de l'appareil

Montage:

Il existe pour cet appareil une fixation universelle intégrée pour encastrements DIN. Aucun cadre de montage n'est nécessaire. Il suffit d'insérer l'appareil dans l'encastrement et de le fixer à l'aide des glissières fournies.

Commencez par effectuer les raccordements électriques. Puis insérez l'appareil dans l'encastrement. Engagez ensuite les glissières dans les ouvertures pratiquées sur la face avant de l'appareil jusqu'au premier cran d'arrêt (illustration A). Procédez alors au verrouillage de l'autoradio en tirant sur les deux glissières, comme indiqué sur l'illustration B. Retirez les deux glissières.

L'angle de montage de l'appareil est situé entre et maxi (à la verticale).

Démontage:

Pour procéder au démontage de l'appareil, déverrouillez d'abord celui-ci. Pour cela, engagez les deux glissières, comme indiqué sur l'illustration A, jusqu'au deuxième cran d'arrêt. Tirez ensuite sur l'appareil au niveau des deux glissières (fig. C). Enlevez les deux glissières en exerçant une pression sur les ressorts situés à droite et à gauche de l'appareil.

Si l'appareil a déjà été installé dans un autre véhicule, il est possible qu'il soit nécessaire de régler les ressorts avant de procéder au montage. Pour cela, engagez les glissières comme indiqué sur l'illustration D et réglez les ressorts comme indiqué sur l'illustration E (poussez légèrement les glissières dans la direction 1 et déplacez en même temps les glissières dans la direction 2).

Mise en service du GPS et capteurs

• Mettre le contact du véhicule pour la mise en service du GPS et pour les tests des capteurs. Allumez l'appareil. Saisissez le code (pour une description détaillée, voir le manuel d'utilisation).
• Appuyez simultanément sur la touche multifonction 1 et la touche multifonction 10. Le menu pour la mise en service du GPS et le test de capteurs s'affiche. Pour contrôler le fonctionnement du signal de vitesse, avancez ou reculez le véhicule de quelques mètres.

La valeur apparue sous Speed doit changer (même à faible vitesse).

La valeur apparaisant après Speed ne doit pas changer lorsque le moteur tourne au ralenti ou en cas d'accélération avec le véhicule à l'arrêt.

Pour contrôler le fonctionnement du signal de feu de recul, passez la marche arrière.

Les flèches sous Direction doivent changer de sens lors du passage de la marche arrière.

Pour la mise en marche du GPS, placez le véhicule à l'extérieur, à un endroit bien dégagé (sans constructions à proximité).

Les informations relatives à la réception GPS apparaisent dans la partie droite de l'écran.

Quatre messages différents peuvent s'afficher :

• GPS OK: la réception GPS est déjà disponible.
• GPS WAIT: l'appareil attend la réception GPS. Attendez jusqu'à ce que le message GPS OK s'affiche.
• GPS ANTENNA ERROR: l'antenne GPS n'est pas branchée correctement.
• GPS MODUL ERROR: si ce message s'affiche, appelez le numéro d'assistance téléphonique.

Speed 012	Direction	GPS OK F: 3 S: 6 ALM: 22
Speed 012	Direction	GPS WAIT F: 1 S: 2 ALM: 02
Speed 012	Direction	GPS ANTENNA ERROR
Speed 012	Direction	GPS MODUL ERROR

Patientez jusqu'à ce que GPS OK, F: 2 (ou F: 3) et ALM: 22 (ou une valeur supérieure) s'affichent.

Ce processus (première réception des données GPS nécessaires) peut durer quelques minutes. L'appareil doit être allumé pendant toute la durée de ce processus. Ne pas déplacer le véhicule. S'il n'y a pas de modification des valeurs après 5 minutes, contrôle la position de stationnement du véhicule (si possible à un endroit bien dégagé) ou la position de montage de l'antenne GPS.

• Quitter le menu de mise en service du GPS et le test de capteurs en appuyant simultanément sur la touche multifonction 1 et la touche multifonction 10.

Speed 012

Direction

GPS 0K F: 3 S: 6 ALM: 22

Installation du logiciel de navigation

• Appuyez sur la touche NAVI.
• Insérez le CD de navigation. Le logiciel du système de navigation est installé.
• Une fois le logiciel de navigation installé, l'affichage ci-contre apparait. L'appareil vous invite alors à sélectionner une langue.
• Sélectionnez la langue avec le bouton rotatif droit. Appuyez sur ce bouton pour valider votre sélection.

Pour certaines langues, vous pouvez choisir entre une voix masculine et une voix féminine.

Sélectionnez la voix avec le bouton rotatif droit ●. Appuyez sur ce bouton pour valider votre sélection et installer la voix.

Une fois l'installation effectuée, le menu ci-contre s'affiche. Appuyez sur le bouton rotatif droit pour valider.

Vous pouvez modifier la langue ultérieurement en suivant la description du manuel d'utilisation.

NAVIGATION EST ACTIVEE! RESPECTER LE CODE DE LA ROUTE

LANGUE EST

INSTALLED

PRESSOR OK

Calibrage

Après la première mise en route, il est nécessaire d'effectuer un parcours de calibrage. Au cours de ce parcours, le signal de vitesse (GAL) et le capteur gyroscope sont automatiquement adaptés aux données spécifiques du véhicule et à la position de montage de l'appareil. La distance à parcourir dépend du type de véhicule et des caractéristiques locales.

Le système de navigation n'est prêt à fonctionner qu'une fois ce parcours de calibrage terminé! Le menu principal de navigation s'affiche. Ce n'est qu'après un parcours plus long que l'appareil atteint sa précision optimale.

• Une fois l'installation de la langue effectuée, l'affichage ci-contre apparait.

Il est possible que la réception GPS soit moins bonne si la position du véhicule a changé ou si le véhicule se trouve à l'ombre. Dans ce cas, l'affichage ci-contre apparait.

Pour le parcours de calibrage, la réception GPS doit être suffisante. Elle doit au moins correspondre à 2-D FIX. Si la réception est de 3-D, le calibrage s'effectue plus rapidement. Cependant, un signal GPS (2-D FIX) moins précis n'affecte pas la qualité du calibrage, mais le calibrage doit alors être effectué sur un plus long parcours et il prend plus de temps.

Si le message COURSE CALIBRAGE PEUT COMMENCER! n'appara-

COURSE CALIBRAGE PEUT COMMENCER! ROUE: 3451, GYRO: 30, SAT: 4 54'49'14N 11'38'34E

SUP, ATTENDEZ RECEPTION DE GPS! COURSE CALIBRAGE IMPOSSIBLE 27.10.2003 10:22 1-D FIX

raif pas, même après un certain temps d'attente, contrôle à nouveau les conditions de réception GPS (comme décrit dans la section mode services, paragraphe Contrôle du fonctionnement de l'antenne GPS (GPSINFO)318).

Dès que le message COURSE CALIBRAGE PEUT COMMENCER! apparait, le parcours de calibrage peut commencer.

Il est possible d'effectuer un parcours de calibrage même dans des régions non numérotées. Il n’est pas forcément nécessaire de charger le CD de navigation après avoir installé le logiciel de navigation. Si le CD de navigation n’est pas chargé, l’appareil n’affiche pas l’endroit où se trouve le véhicule.

Le parcours de calibrage doit impérativement composer un trajet en ligne droite sur 200 à 300 mètres, suivi d'un braquage d'un angle d'au moins 60 degrés, puis un nouveau trajet en ligne droite sur 200 à 300 mètres suivi d'un nouveau braquage.

Peu importe dans quelle direction vous effectuez le braquage. Si la configuration routière ne vous permet pas d'effectuer un tel parcours, ou si votre réception GPS n'est toujours pas optimale, cela n'affecte pas la qualité du calibrage, mais cette opération prend alors plus de temps et doit être effectuée sur un plus long parcours.

Si vous éteignez l'appareil pendant le parcours de calibrage, un message vous demande d'installer de nouveau la langue lorsque vous remettez l'appareil en marche. Vous pouvez éviter une nouvelle installation en appuyant sur la touche NAVI.

Le calibrage a été effectué correctement lorsque le menu principal de navigation s'affiche. - Réglez l'heure en vous reportant aux indications de la section « Réglages du système » du manuel d'utilisation afin que le système de navigation vous donne des informations fiables en cas de guidage sur un trajet dont le guidage dépend de l'heure.

Mode de services

En mode services, vous pouvez contrôler différentes fonctions en détail et modifier le calibrage.

• Allumer l'appareil (voir manuel d'utilisation) Saisir le code (voir manuel d'utilisation)
• Si l'appareil a déjà été calibré, appuyez sur la touche NAVI pour désigner le menu principal de navigation. Si l'appareil n'est pas calibré, procédez selon la description donnée ci-après.
• Appuyez de nouveau sur la touche [NAVI] pour accéder aux règles du système.
• Appuyez sur les touches multifonctions 3 et maintenez-les enfoncées. Appuyez ensuite sur la touche multifonction 5. Le mode services s'affiche.

DEST. MEMORISEES ENTRER ADRESSE DEST. PARTIC.

DEST. MEMORISEES ENTRER ADERSSE DEST. PARTIC.

HEURE MEMORISER POSITI JEUX

En mode services, vous pouvez sélectionner les fonctions suivantes :

GPS-INFO - Test de fonctionnement du GPS CALIBRAGE - Fonction de suppression ou d'allocation d'un calibrage COURSE CALIBRAGE - Affichage pour le parcours de calibrage TEST DU MODULE - Test des composants internes SENSEURS - Test de fonctionnement des capteurs TESTE BANDE SONORE - Test du message vocal - DEMO - Réglage du mode démo VERSION - La version du CD de navigation s'affiche

Sélectionnez l'entrée souhaitée (en majuscules) en tournant le bouton rotatif droit et validez en appuyant sur le bouton.

Contrôle du fonctionnement de l'antenne GPS (GPS-INFO)

En mode services, sélectionnez GPS-INFO avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

En cas de fonctionnement et de réception GPS corrects, l'appareil indique le nombre de satellites captés (p. ex. 3), la date et l'heure (p. ex.

1. 12.0309:57:01) ainsi que la manière actuellement disponible pour déterminer la position du véhicule.

Pour un calibrage rapide et correct, il est nécessaire d'avoir au moins FIX 2D. Il est possible qu'il faille un certain temps avant que cette valeur soit atteinte (ne déplacez pas le véhicule pendant ce temps).

Pour quitter le test GPS, appuyez sur la touche NAVI. Vous revenez ainsi au mode services.

VERSION

GPS-INFO

CALIBRAGE

VERSION

GPS-INFO

CALIBRAGE

17.12.03 09:57:01

FIX 4D X: 5104905 H: 343m

PD 1.9 Y: 29327722 SAT: 3/9

Modification du calibrage (CALIBRAGE)

Effacement du calibrage :

Si le système de navigation a été démonté et remonté dans un autre véhicule, il est nécessaire d'effectuer un calibrage. Les données actuelles de calibrage doivent alors impérativement être effacées.

En mode services, sélectionnez CALIBRAGE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Sélectionnez EFFACER avec le bouton rotatif droit ● et appuyez sur le bouton pour valider. Le calibrage est effacé et vous revenez au mode services.

Allocation d'un calibrage :

N'effectuez l'allocation d'un calibrage que si vous connaissez les valeurs à entrer. Si vous entrez des valeurs erronées, l'appareil ne peut pas calculer correctement le parcours.

Il est possible d'effectuer l'allocation d'un calibrage.

En mode services, sélectionnez CALIBRAGE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Sélectionnez MODIFIER avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Vous pouvez sélectionner l'angle de rotation de l'appareil en tournant le bouton rotatif droit et appuyer sur le bouton pour valider.

GPS-INFO

CALIBRAGE

Course Calibrage

NE PAS EFFACER

EFFACER

MODIFIER

GPS-INFO

CALIBRAGE

COURSE CALIBRAGE

EFFACER

MODIFIER

NE PAs EFFACER

ANGLE HORIZONTAL DU POSTE

La rotation de l'appareil correspond à une rotation horizontale. Une valeur positive correspond à une rotation de la façons de l'appareil vers le conducteur (direction à gauche).

Vous pouvez maintenant sélectionner l'inclinaison de l'appareil en tournant le bouton rotatif droit et en appuyant sur le bouton pour valider.

L'inclinaison de l'appareil correspond à une inclinaison verticale. Une valeur positive correspond à une inclinaison de la façon de l'appareil vers le haut.

Vous pouvez ensuite sélectionner le nombre d'impulsions de roue par tour de roue (si vous le connaissiez) en tournant le bouton rotatif droit et en appuyant sur le bouton pour valider.

Si vous ne connaissiez pas le nombre d'impulsions par tour de roue, Sélectionnez INCONNU. Il est alors impossible d'entrer des données relatives aux pneus.

Les données que vous avez entrées précédemment s'affichent à nouveau. Si elles sont correctes, appuyez sur le bouton rotatif droit ●

Si vous souhaitez les modifier, sélectionnez MODIFIER en tournant le bouton rotatif droit ● et appuyez sur le bouton pour valider. Vous pouvez à nouveau entrer les valeurs.

Si vous avez validé les valeurs que vous avez entrées, vous pouvez alors entrer les données relatives aux pneus ou démarrer l'autocalibrage.

Pour entrer les données relatives aux pneus, sélectionnez ENTRER LES VALEURS DES PNEUS en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton.

Inclinaison du poste +0

IMPULSIONS DE LA ROUE INCONNUES

HORI: +0 INCL: 25 IMP: 48 MODIFIER

COMMENCER AUTO-CALIBRATION ENTRER LES VALEURS DES PNEUS

Entrez la taille de vos pneus avec le bouton rotatif droit et validez en appuyant sur le bouton pendant plus de 2 secondes.

La dette « R » ne peut pas être saisie. Vous devez entrer 3 chiffres avant et après les barres obliques. Les chiffres manquants doivent être remplacés par un « 0 ».

Exemple :

Mention sur la carte grise : 185/55R15 81T

Saisie dans l'appareil : 185/055/015

Sélectionnez ensuite l'épaisseur approximative du profil en tournant le bouton rotatif droit : PROFIL NEUF ou PROFIL USAGE.

Validez en appuyant sur le bouton rotatif droit

Les données que vous avez entrées précédemment s'affichent à nouveau. Si elles sont correctes, appuyez sur le bouton rotatif droit

Si vous souhaitez les modifier, sélectionnez MODIFIER en tournant le bouton rotatif droit ● et appuyez sur le bouton pour valider. Vous pouvez à nouveau entrer les valeurs.

Après validation des données des pneus ou du point précédent, l'affiche ci-contre COMMENCER AUTO-CALIBRATION s'affiche.

Peu après, le système passe au menu principal de navigation ou vous invite à effectuer un parcours de calibrage.

L'appareil a maintenant atteint le statut de calibration 2, mais pour une précision optimale, il doit encore atteindre le statut de calibration 3.

ENTREE DES PNEUS: DIMENSION PNEUS: 5 0123456789

PROFIL NEUF ( > 5MM)

PROFIL USAGE (≤ 5MM)

185/055/015, NEUF

MODIFIER

ENTREE TERMINE

VALEURS PRISES

PRESSOR OK

Statut du parcours de calibrage (COURSE calibrage)

En mode services, sélectionnez COURSE CALIBRAGE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

L'appareil affiche le statut de calibrage (p. ex. STATUT: 2) et la manière de déterminer la position du véhicule (p. ex. 3D). Une fois le calibrage réussi, la rue actuellement parcourue s'affiche à la place de ROUE et ARRIE (si cette rue est numérisée).

Contrôle des composants du système (TEST du MODULE)

Un programme de contrôle permet de tester automatiquement les composants internes du système de navigation.

En mode services, sélectionnez TEST DU MODULE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Si OK s'affiche, appuyez sur la touche NAVI. Vous revenez ainsi au mode services.

Contrôle du fonctionnement du signal GAL, du signal de feu de recul, des capteurs internes de l'appareil (senseurs)

• En mode services, sélectionnez SENSEURS avec le bouton rotatif droit ● et appuyez sur le bouton pour valider. Pour contrôler le fonctionnement du signal GAL, avancez ou reculez le véhicule sur quelques mètres.

La valeur indiquée après ROUE doit augmenter (même à faible vitesse).

La valeur indiquée après ROUE ne doit pas augmenter au ralenti ou à l'accélération.

STATU:1 3D-FIX ROUE:4567ARRIE:1 X:5105287Y:9329742 SAT:6/9

Pour contrôler le fonctionnement du signal de feu de recul, passez la marche arrière.

Le nombre indiqué après ARRIE doit passer de 0 à 1 (1 à 0).

Pour contrôler les capteurs internes de l'appareil, conduisez dans un virage.

Les valeurs indiquées après et doivent changer.

Pour quitter le test des capteurs, appuyez sur la touche NAVI. Vous revenez ainsi au mode services.

TEST De la voix (TEST BANDE SONORE)

Un programme de contrôle permet de tester les messages vocaux.

• En mode services, sélectionnez TEST BANDE SONORE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Vous entendez alors le message « Veuillez insérer le CD de navigation »

Vous pouvez faire répéter le message en appuyant sur le bouton rotatif droit •.

À la fin du test, appuyez sur la touche NAVI. L'appareil revient en mode services.

Mode démo (DEMO)

Le mode démo a été conçu à des fins de présentation. Un lieu fixe est prédéfini dans l'appareil (Hamburg, Werderstrasse).

• En mode services, sélectionnez DEMO avec le bouton rotatif droit ● et appuyez sur le bouton pour valider. Appuyez brièvement sur le bouton rotatif droit ● pour sélectionner MARCHE ou ARRET. Appuyez longuement sur le bouton rotatif droit ● pour valider.
• Il est maintenant possible d'entrer une destination, comme précisé dans le manuel d'utilisation.

Pour arrêter le mode démo, sélectionnez ARRET avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

YODE DEMO

MARCHE / ARRET

Chambre de raccordement a

1 Signal de vitesse (GAL) 2 Signal du feu de recul 3 Téléphone - mise en sourdine / déverrouillage 4 Plus permanent (borne 30) 5 Sortie de commande pour antenne automatique/ amplificateur 6 Eclairage (borne 58) 7 Plus connecté (borne 15) 8 Masse (borne 31)

Chambre de raccordement b

1 Haut-parleur arrière droit + 2 Haut-parleur arrière droit - 3 Haut-parleur avant droit + 4 Haut-parleur avant droit - 5 Haut-parleur avant gauche + 6 Haut-parleur avant gauche - 7 Haut-parleur arrière gauche + 8 Haut-parleur arrière gauche -

Chambre de raccordement C1

1 Sortie de ligne arête gauche 2 Sortie de ligne arrière droite 3 Masse B. F. 4 Sortie de ligne avant gauche 5 Sortie de ligne avant droite 6 Sortie de ligne caisson de basse

Chambre de raccordement C2

7-12 Raccordement spécifique pour le changeur de CD Becker

Chambre de raccordement C3

13 Entrée téléphone B. F. 14 Entrée masse téléphone 15-17 Raccordement spécifique pour le changeur de CD Becker 18 CD masse B. F. (AUX) 19 CD masse B. F. gauche (AUX) 20 CD B. F. droit (AUX)
