Type de produit	Autoradio
Marque	BECKER
Modèle	7930
Gammes d'ondes	FM (87,5 – 108 MHz), PO (531 – 1620 kHz), GO (153 – 282 kHz), OC (5800 – 6250 kHz)
Puissance de sortie	4 x 18 Watts
Impédance des haut-parleurs	Mini. 4 Ω
Alimentation	12 V (tension nominale de bord)
Fonctions principales	Radio RDS, TP, CD, MP3/WMA, changeur de CD, AUX, entrée téléphone, GAL, égaliseur (graves, aigus, fader, balance, loudness), affichage des informations routières, radiotexte
Sécurité	Code antivol à 5 chiffres, façade amovible avec protection, diode clignotante
Dimensions (format DIN)	1 DIN (environ 18 x 5 x 16 cm)
Poids	Environ 1,6 kg
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants, d'essence ou de diluants
Pièces détachées et réparabilité	Façade amovible, CODE CARD. Réparation uniquement par un spécialiste agréé
Informations générales	Homologué pour véhicules classes M, N et O (12 V). Compatible avec les changeurs de CD Becker Silverstone 2630, 2660, 7860

FOIRE AUX QUESTIONS - 7930 BECKER

Comment saisir le code antivol ?

Appuyez sur la touche ON. Le message Enter Code Number s'affiche. Utilisez les touches multifonction 1 à 7 pour entrer le code à 5 chiffres (exemple : 15372). Si le code est correct, l'appareil s'allume automatiquement. En cas d'erreur, le message réapparaît ; après 3 tentatives infructueuses, l'appareil se bloque pendant 60 minutes.

Comment retirer et remettre la façade amovible ?

Pour retirer la façade : appuyez brièvement sur la touche d'éjection, l'écran bascule vers l'avant, puis retirez la façade. Pour la remettre : engagez-la d'abord en bas à gauche, puis en bas à droite, puis basculez-la vers le haut jusqu'à l'enclenchement complet dans les quatre points d'arrêt.

Comment régler les graves et les aigus ?

Appuyez sur la touche SOUND. Ensuite, appuyez sur la touche multifonction Bas (graves) ou Trb (aigus). Tournez le bouton rotatif droit pour régler le niveau souhaité. Les réglages sont mémorisés par source (FM, AM, CD, etc.).

Comment mémoriser une station FM ?

Sélectionnez la station souhaitée (par recherche automatique ou manuelle). Ensuite, appuyez sur l'une des touches multifonction 1 à 9 (ou 10 à 12 via la touche de sélection) jusqu'à entendre un bip sonore. La station est alors mémorisée.

Comment activer les messages d'informations routières (TP) ?

Appuyez sur la touche TP pendant plus de 2 secondes pour activer ou désactiver la fonction. Un symbole TP s'affiche à l'écran lorsque la fonction est active. Vous pouvez également configurer la reprise automatique ou la programmation directe d'une station TP.

Comment insérer et écouter un CD audio ?

Appuyez longuement sur la touche d'éjection (C) pour que la façade se rabatte. Insérez le CD face imprimée vers le haut. L'appareil le charge automatiquement et commence la lecture. Refermez ensuite la façade.

Comment lire des fichiers MP3 sur CD ?

Insérez un CD MP3 comme un CD audio. Si des playlists sont présentes, vous pouvez basculer entre le mode dossier et le mode playlist en appuyant sur la touche multifonction Mod. Utilisez le bouton rotatif droit pour changer de dossier ou de playlist.

Comment régler le volume en fonction de la vitesse (GAL) ?

Appuyez sur la touche SOUND pendant plus de 2 secondes pour accéder au menu de configuration personnalisée. Sélectionnez GAL avec la touche multifonction, puis tournez le bouton rotatif droit pour choisir une valeur de +1 (faible vitesse) à +15 (vitesse élevée).

Comment réinitialiser l'appareil en cas de dysfonctionnement ?

Appuyez simultanément sur les touches multifonction 1, 3 et la touche TP. Cela réinitialise le calculateur de l'autoradio sans effacer les stations mémorisées.

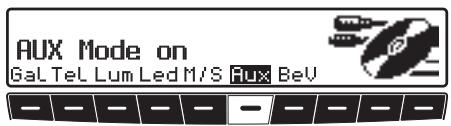

Comment utiliser l'entrée AUX ?

Dans le menu de configuration personnalisée (appuyez longuement sur SOUND), sélectionnez Aux et réglez Aux Mode on. Ensuite, en mode CD, appuyez sur la touche multifonction Aux pour basculer vers la source externe connectée aux entrées BF.

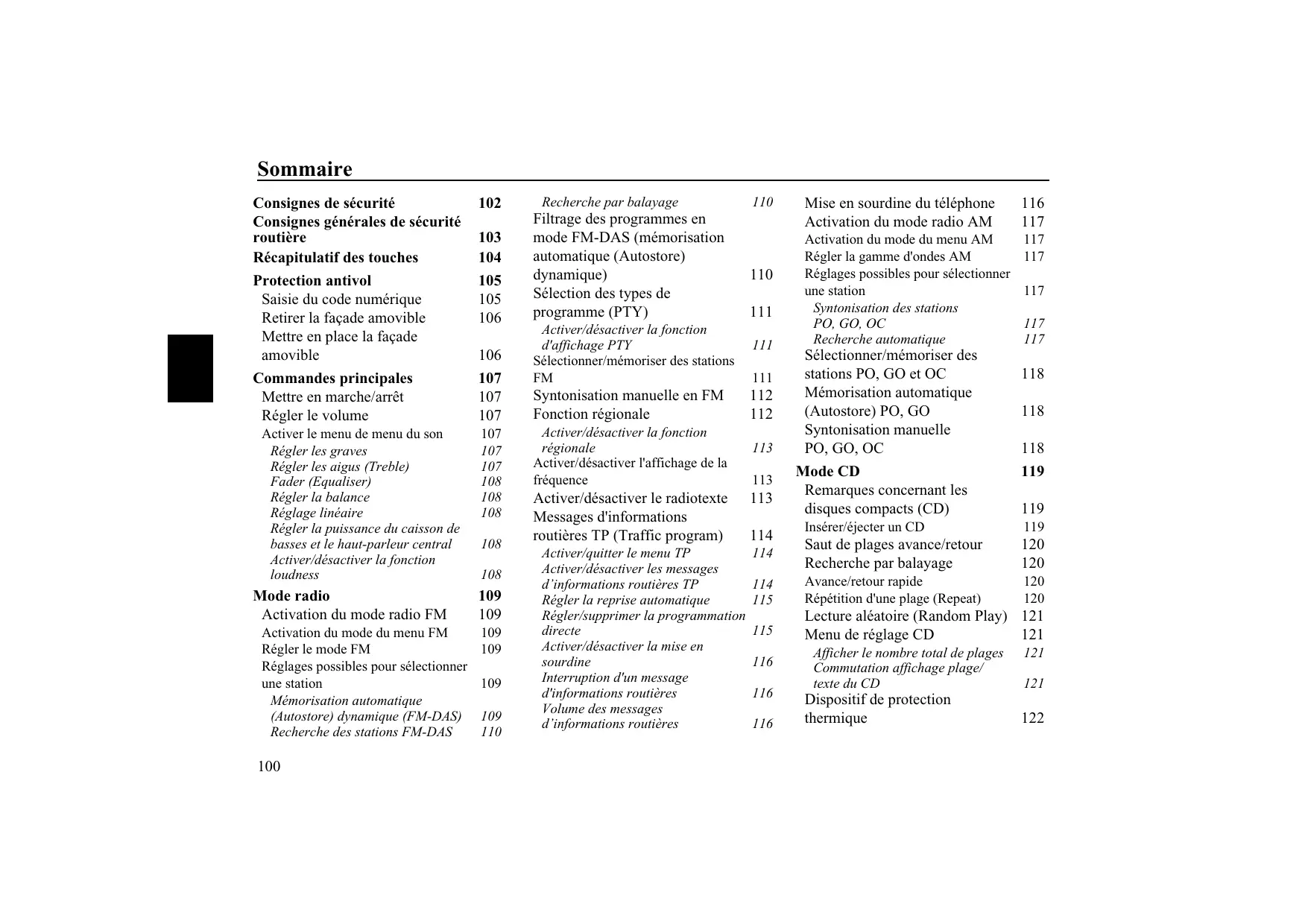

MODE D'EMPLOI 7930 BECKER

Consignes de sécurité 102

Consignes générales de sécurité routière 103

Récapitulatif des touches 104

Protection antivol 105

Saisie du code numérique 105

Retirer la façade amovible 106

Mettre en place la façade amovible 106

Commandes principales 107

Mettre en marche/arrêt 107

Régler le volume 107

Activer le menu du son 107

Régler les graves 107

Régler les aigus (Treble) 107

Fader (Égaliser) 108

Régler la balance 108

Réglage linéaire 108

Régler la puissance du caisson de

basses et le haut-parleur central 108

Activer/désactiver la fonction

loudness 108

Mode radio 109

Activation du mode radio FM 109

Activation du mode du menu FM 109

Régler le mode FM 109

Réglages possibles pour sélectionner une station 109

Mémorisation automatique

(Autostore) dynamique (FM-DAS) 109

Recherche des stations FM-DAS 110

Recherche par balayage 110

Filtrage des programmes en

mode FM-DAS (mémorisation)

automatique (Autostore)

dynamique) 110

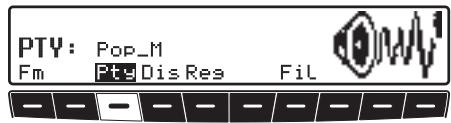

Sélection des types de

programme (PTY) 111

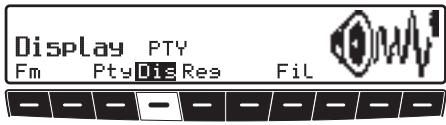

Activer/désactiver la fonction

d'affichage PTY 111

Sélectionner/mémoriser des stations

FM 111

Syntonisation manuelle en FM 112

Fonction régionale

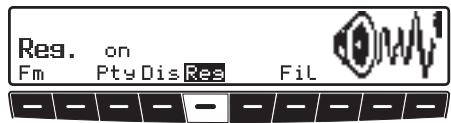

Activer/désactiver la fonction

régionale 113

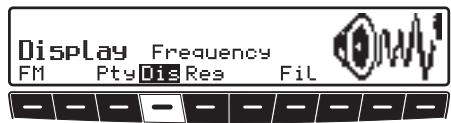

Activer/désactiver l'affichage de la

fréquence 113

Activer/désactiver le radiotexte 113

Messages d'informations

d'informations routières TP 114

Régler la reprise automatique 115

Régler/supprimer la programmation

directe 115

Activer/désactiver la mise en

sourdine 116

Interruption d'un message

d'informations routières 116

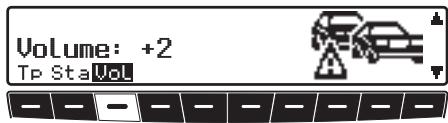

Volume des messages

d'informations routières 116

Mise en sourdine du téléphone 116

Activation du mode radio AM 117

Activation du mode du menu AM 117

Régler la gamme de ondes AM 117

Réglages possibles pour sélectionner

une station 117

Syntonisation des stations

PO, GO, OC 117

Recherche automatique 117

Sélectionner/mémoriser des

stations PO, GO et OC 118

Mémorisation automatique

Remarques concernant les

Disques compacts (CD) 119

Insérer/éjecter un CD 119

Saut de plages avance/retour 120

Recherche par balayage 120

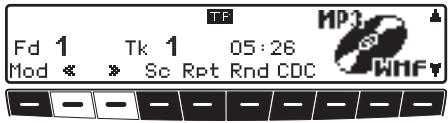

Avance/retour rapide 120

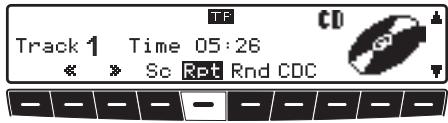

Répétition d'une plage (Repeat) 120

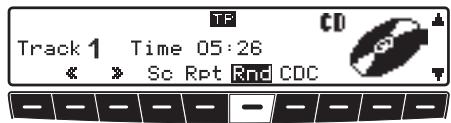

Lecture aléatoire (Random Play) 121

Menu de réglage CD 121

Afficher le nombre total de plages 121

Commutation affichage plaque / texte du CD 121

Dispositif de protection

thermique 122

Remarques sur les CD enregistrables et reinscriptibles 122 Remarque concernant les CD dotés d'un dispositif anticopie 122

Mode MP3 123 Remarque générale sur le mode MP3 123 Création d'un support MP3/WMA 123 Création d'une playlist 124 Insérer/éjecter un CD MP3 125 Commutation dossier/playlist 126 Saut de plages retour/avance 126 Changer de dossier/de playlist 126 Recherche par balayage 126 Avance/retour rapide 127 Lecture aléatoire (Random Play) 127 Répartition d'une plage (Repeat) 127 Menu de réglage MP3 127 Dossier/playlist/nombre de plages 127 Afficher le nom du dossier/de la playlist 128 Commutation de l'affichage plage/ ID3 Tag 128 Mode changeur de CD 129 Changeur de CD prêt à fonctionner 129 Charger/retirer le compartiment de CD 129 Sélection du mode changeur de CD 129

Changer de CD/sélectionner le CD 129 Menu de réglage CDC (chargeur de CD) 130

Afficher les informations sur la plage 130

Afficher le nombre de plages et la durée totale du CD 130

Attribution d'un nom à un CD 131

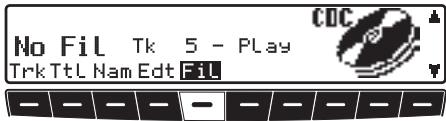

Filtrage des plages d'un CD 132

Configuration personnalisée 133

Sélectionner/quitter le menu de configuration personnalisée 133

Régler le volume en fonction de la vitesse (Gal) 133 Fonctionnement en cas de mise en sourdine du téléphone (Tel) 133 Luminosité de l'écran (Lum) 134 Réglage de la diode clignotante (Led) 134 Optimisation de la réception (M/S) 134 Entrée AUX (Aux) 135 Volume du signal sonore (BeV) 135

Menu de services 136

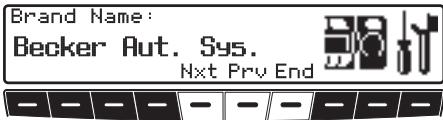

Sélectionner/quitter le menu services 136

Réinitialisation du changeur de CD 136

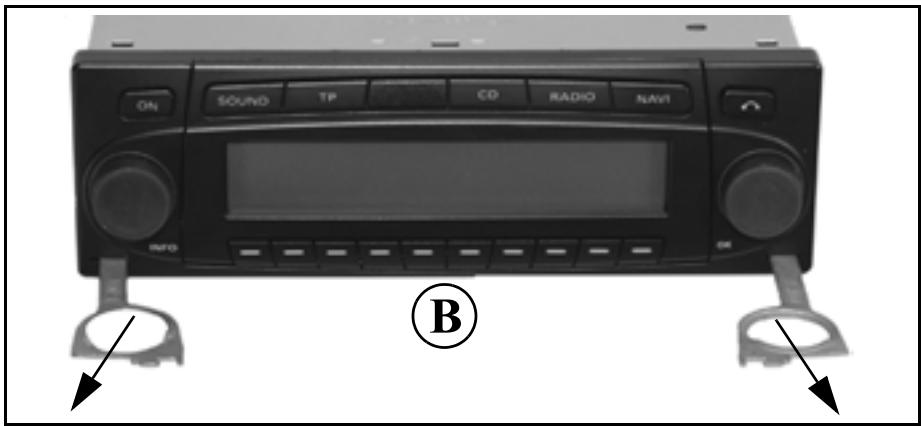

Réinitialisation de l'appareil 136

Explications 140 SYSTÉME RDS 140

Niveau DAS Seek Qual. 140 Niveau DAS Seek Name 140 Niveau Stations RDS 140 Niveau Stations Fix 140 PTY (type de programme) 140

Glossaire 142 Index 144 Caractéristiques techniques 147 REMARQUE 148

Consignes de sécurité

N'utilisez l'appareil que lorsque la circulation routière le permet et lorsque vous êtes absolument sûr de ne mettre en danger ni votre vie ni celle de votre passager ou d'un autre usager de la route et de ne pas gêner ou importuner qui que ce soit.

Ne vous servez de l'appareil que pour l'usage auquel il est destiné. Réglez le volume de l'appareil de façon à pouvoir encore entendre les bruits extérieurs.

En cas de dysfonctionnements (p. ex. émanation de fumée ou d'odeurs), éteignez tout de suite l'appareil.

Pour des raisons de sécurité, seul un spécialiste est autorisé à ouvrir l'appareil. En cas de réparation, veuillez contacter votre revendeur.

Consignes générales de sécurité routière

Cet autoradio est destiné et homologué pour un montage et une mise en service sur les véhicules de tourisme, les utilitaires et les autobus (classes de véhicule M, N et O) dotés d'une tension nominale de bord de 12 V.

Seuls les techniciens qualifiés sont autorisés à procéder au montage et à l'entretien de l'appareil. Un montage non correct ou un entretien mal effectué peuvent entrainer des dysfonctionnements des systèmes électroniques du véhicule. Respectez les consignes de sécurité du constructeur du véhicule.

Faites effectuer les travaux sur les systèmes électroniques du véhicule (par exemple pour la connexion du tachymètre) par un atelier de réparation agréé. Nous déclinons toute responsabilité en cas d'interférences avec des dispositifs électroniques.

Installez cet appareil uniquement aux endroits prévus par le fabricant.

Fixez l'appareil de telle sorte qu'il ne puisse pas se détacher en cas de collision.

L'alimentation électrique doit être suffisamment protégée par des fusibles.

L'utilisation de téléphones portables non raccordés à une antenne extérieure peut entraîner des dysfonctionnements de l'appareil.

Lisez attentivement le manuel d'utilisation de l'appareil et familiarisez-vous avec l'appareil avant de prendre le volant. Ne procedez au réglage de l'appareil que lorsque la circulation le permet. Reglez le volume sonore de l'autoradio de sorte à pouvoir entendre distinctement les bruits extérieurs (la sirène d'une voiture de police p. ex.).

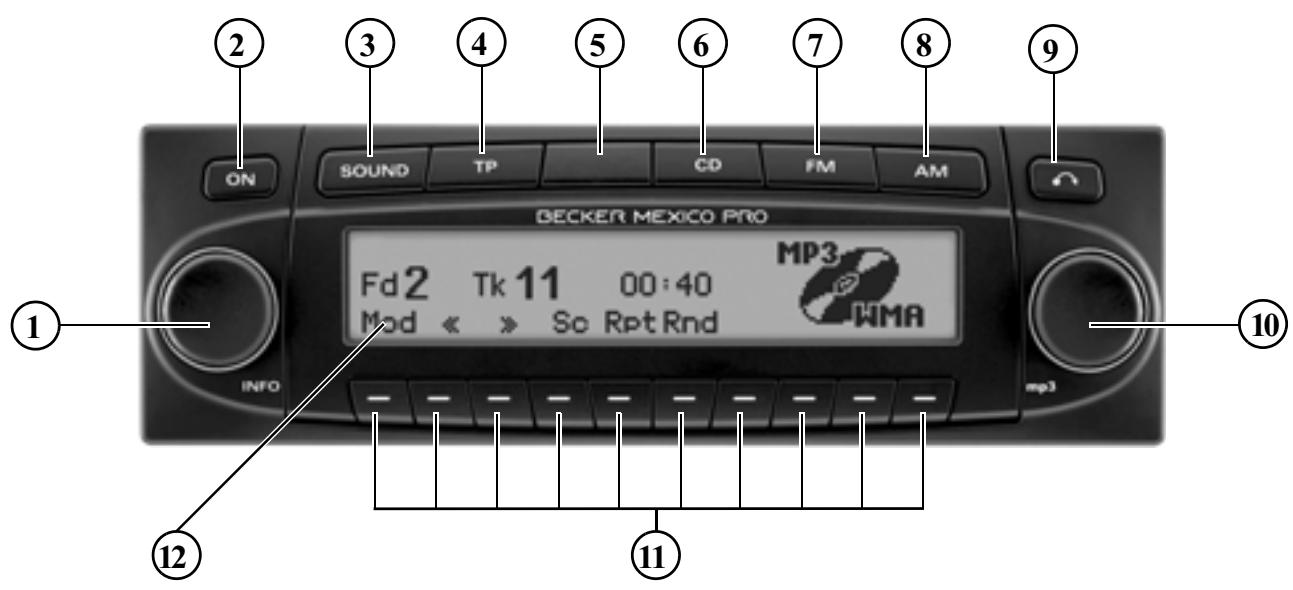

1 Bouton rotatif gauche (INFO) 2 Interrupteur marche/arrêt (ON) 3 Touche de son (SOUND) 4 Touche des messages d'informations routières (TP) 5 Diode clignotante 6 Commutation mode CD (CD)

7 Commutation en mode FM (FM) 8 Commutation en mode AM (AM) 9 Touche d'éjection du CD (C) 10 Bouton rotatif droit 11 Touches multifonctions 12 Écran

Saisie du code numérique

Lorsque l'autoradio est coupé de l'alimentation électrique, la protection anti-vol s'active automatiquement. Une fois que vous avez allumé l'autoradio en appuyant sur la touche ON, le message Enter Code Number s'affiche.

Saisissez le code à 5 chiffres à l'aide des touches multifonction 1 - 7.

Code numérique 15372 (le code se donne sur la CODE CARD).

Une fois le cinquième chiffre saisi, et si tous les autres chiffres ont été correctement entrés, l'appareil se met automatiquement en marche.

Remarque

Conservez impérativement la CODE CARD hors du véhicule, dans un endroit sûr, afin d'empêcher toute utilisation frauduleuse de l'autoradio. Il est recommandé d'apposer les autocollants fournis sur les vitres du véhicule (de l'intérieur).

Si vous avez entré un numéro de code incorrect, le message Enter Code Number s'affiche de nouveau. Avant la troisième tentative infructueuse de saisie du code, le message Wait s'affiche, l'appareil se bloque pendant 60 minutes environ.

Après 3 autres essais infructueux, la période de blocage est à nouveau de 60 minutes.

Remarque importante :

La durée d'attente s'écoule seulement lorsque l'appareil est en marche et que le contact est mis.

Retirer la façade amovible

Pour garantir une sécurité efficace contre le vol, il est possible d'ôter la façade amovible (A) de l'autoradio.

• Appuyez brièvement sur la touche (le support de données reste dans l'appareil). L'écran bascule vers l'avant. Retirez la façade amovible.

Après avoir rabattu l'écran, le volume du son est limité à une valeur maximale. Au bout de 20 secondes, un bip retentit pour indiquer que l'unité de commande est rabattue. Puis, l'appareil s'éteint.

Attention risque d'accident

Pour des raisons de sécurité, ne laissez pas la façade amovible de l'autoradio ouverte pendant la conduite du véhicule.

Remarque importante :

Une fois la façade amovible retirée, placez-la dans l'étui de protection fourni avec votre autoradio.

Ne touchez pas les contacts métalliques de la façade amovible ou de la radio.

Mettre en place la façade amovible

Engagez la façade amovible dans le point d'arrêt en bas à gauche, puis dans le point d'arrêt en bas à droite. Faites ensuite basculer la façade amovible vers le haut jusqu'à ce qu'elle s'enclenche dans les points d'arrêt supérieurs. Il est également possible d'insérer la façade amovible à plat et de la l'enforcer.

Pour assurer le bon fonctionnement de l'appareil, la façade amovible doit s'enclencher complètement dans les quatre points d'arrêt.

Mettre en marche/arrêt

Appuyez sur la touche ON.

Vous pouvez également mettre en marche ou arrêter votre répartiteur en mettant ou en coupant le contact du véhicule.

Pour que l'appareil se mette en marche lorsque vous mettez le contact, il faut que vous l'ayez arrêté auparavant en coupant le contact.

Pour empêcher que l'appareil ne s'éteigne après coupure du moteur, appuyez sur la touche ON dans les trois secondes suivant la coupure du moteur.

Remarque :

Il est également possible d'allumer l'appareil sans mettre le contact en appuyant sur la touche ON. L'appareil s'eteint toutefois automatiquement au bout d'une heure.

Régler le volume

Tournez le bouton rotatif gauche. Le volume diminue ou augmente.

Activer le menu du son

Appuyez sur la touche sound. Le menu de menu du son est activé. Vous disposez des fonctions suivantes: Bas (graves), Trb (aigus), Fad (fader), Bal (balance), FLT (réglage linéaire), Sub (subwoofer) et Ldn (loudness).

Les réglages des basses et aigus sont enregistrés séparément pour les gammeS d'ondes FM, AM (OM, GO, OC), les informations routières, le mode téléphone, le mode CD, MP3/WMA et CDC/AUX.

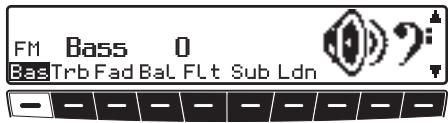

Régler les graves

• Appuyez sur la touche SOUND et ensuite sur la touche multifonction Bas.

Tournez ensuite le bouton rotatif à droite pour obtenir l'effet de graves souhaité.

Régler les aigus (treble)

Appuyez sur la touche sound et ensuite sur la touche multifonction Trb.

Tournez ensuite le bouton rotatif droit pour obtenir l'effet d'aigus souhaité.

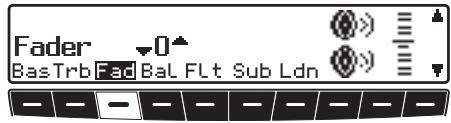

Fader (égaliser)

Appuyez sur la touche sound et ensuite sur la touche multifonction Fad.

Tournez ensuite le bouton rotatif droit pour obtenir l'effet de Fader souhaité.

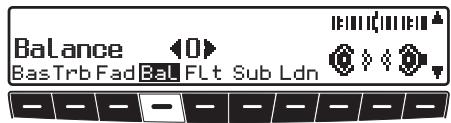

Régler la balance

Appuyez sur la touche sound et ensuite sur la touche multifonction BAL.

Tournez ensuite le bouton rotatif droit pour obtenir l'effet de balance souhaité.

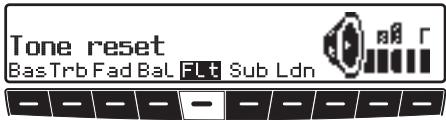

Réglage linéaire

Vous pouvez configurer les réglages du son de la source de signal actuelle (p. ex. FM) à une valeur moyenne.

Appuyez brièvement sur la touche sound. Appuyez ensuite brièvement sur la touche multifonction. FLT Tone reset s'affiche.

Appuyer de nouveau sur la touche multifonction FLT.

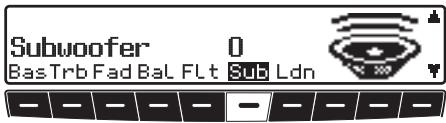

Régler la puissance du caisson de basses et le haut-parleur central

Appuyez sur la touche sound et ensuite sur la touche multifonction Sub.

Tournez le bouton rotatif droit pour obtenir le volume souhaité du caisson de basses.

Activer/désactiver la fonction loudness

Appuyez sur la touche sound et ensuite sur la touche multifonction Ldn.

Appuyez sur la touche multifonction Ldn pour activer (ON) ou désactiver (OFF) la puissance sonore.

Remarque :

Dans les gammes d'ondes PO, GO et OC, la fonction de puissance est désactivée.

Activation du mode radio FM

Appuyez sur la touche FM

La gamme d'ondes FM est réglée avec le niveau de memorisation et la fréquence ajustées en dernier.

Activation du mode du menu FM

Dans le mode radio, appuyez sur la touche FM.

Seek Name

PsyDisRe

Le mode du menu radio est activé et s'affiche. Si vous n'appuyez sur aucune touche dans les 8 secondes qui suivent, l'appareil revient au mode radio.

Régler le mode FM

Sélectionnez le mode du menu radio.

Seek Name

PsyDisRes

FiL

Appuyez sur la touche multifonction F

L'appareil se règle sur la dernière station écoutée et affiche le dernier niveau sélectionné.

Vous pouvez sélectionner les niveaux SeekQuality, SeekName, StationsRD, StationsFix en appuyant plusieurs fois.

• Seek Quality (voir également page 140)
• Seek Name (voir également page 140)
• Stations RDS (voir également page 140)
• Stations Fix (voir également page 140)

Réglages possibles pour sélectionner une station

Il est possible de régler la station souhaitée en utilisant les fonctions de mémorisation automatique (Autostore) dynamique, de recherche des stations, de recherche par balayage, de syntonisation manuelle ou encore les touches de stations.

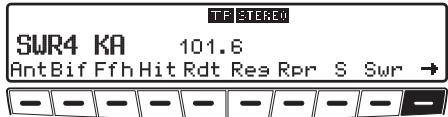

Mémorisation automatique (autostore) dynamique (fm-das)

Sélectionnez le mode du menu FM.

Seek Quality

PsyDisRe

FiL

Appuyez sur la touche multifonction FM jusqu'à ce que Seek Quality ou Seek Name s'affiche.

En mode FM DAS, les stations pouvant être captées sont affichées via les touches multifonctions selon le réglage.

Appuyez sur la touche se trouvant sous l'abréviation de l'organisme d'émission radio, pour sélectionner la station souhaitée. Si la station souhaitée diffuse plusieurs programmes/programmes régionaux, il est possible de sélectionner le programme désiré dans un sous-menu qui apparaît automatiquement à l'écran.

Si vous avez déjà sélectionné un programme de cette chaîne d'émetteurs, l'appareil revient au dernier programme réglé sans qu'il soit nécessaire d'entrer de nouveau le programme.

La touche multifonction → signifie qu'il est possible de sélectionner et de faire apparaitre d'autres stations à l'écran en appuyant sur ces touches.

Si des noms de stations sont exploités pour transmettre des messages publicitaires ou des informations, cette station n'est pas caractérisée par une abréviation, mais par L - 1... L - Z (L = Local). Ceci empêche la barre d'affichage de changer constamment. Lorsque vous sélectionnez une station, elle apparait avec un astérisque à l'écran (p. ex. L^*1)

À la première utilisation et si l'alimentation de l'autoradio a été coupée, le récepteur a besoin d'un peu de temps pour évaluer les signaux de l'émetteur. L'affichage se fait pas à pas.

Recherche des stations fm-das

Tournez le bouton droit • vers la gauche ou la droite.

La radio affiche, par ordre alphabétique croissant ou décroissant, les stations captées et identifiées.

Recherche par balayage

Appuyez sur le bouton droit •

s'affiche à l'écran.

La recherche automatique des stations commence. La première recherche se fait à un niveau non sensible, les recherches suivantes s'effectuent à un niveau sensible. Vous entendez pendant 8 secondes les stations pouvant être captées. Si vous voulez conserver le programme capté, appuyez sur le bouton droit

Remarque

En mode Seek Quality et Seek Name, la recherche par balayage s'effectue dans l'ordre alphabétique.

Filtrage des programmes en mode fm-das (mémorisation automatique (autostore) dynamique)

En mode FM-DAS, il est possible de masquer différentes stations de la liste des stations programmées.

Sélectionnez le mode du menu FM.

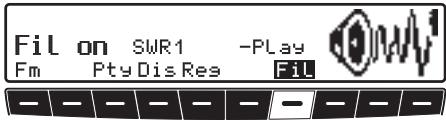

Appuyez sur la touche multifonction FiL. - Sélectionnez les différents programmes avec le bouton droit ●. Appuyez sur le bouton rotatif droit ● pour commuter entre PL 34 (station non filtrée) et SKIP (station filtrée).

Pour activer et désactiver la fonction de filtrage, appuyez plusieurs fois sur la touche multifonction FiL pour activer (FiL on) ou pour désactiver la fonction de filtrage (No FiL).

Sélection des types de programme (PTY)

Sélectionnez le mode du menu FM.

Appuyez sur la touche multifonction PTY. Sélectionnez ensuite le programme PTY souhaité avec la touche multifonction PTY (voir également page 140).

Remarque

Il n'est possible de sélectionner que les codes PTY actuellement disponibles. Si vous avez sélectionné un code PTY, seules les stations dotées de ce code PTY peuvent être sélectionnées dans le mode FM-DAS (mémorisation automatique (Autostore) dynamique). En sélectionnant NO PTY, toutes les stations apparaissent de nouveau en mode FM-DAS.

Activer/désactiver la fonction d'affichage PTY

Régler le mode du menu FM.

Avec la touche multifonction Dis, sélectionnez PTY (affichage PTY activé) ou Frequency (affichage PTY désactivé).

Sélectionner/mémoriser des stations FM

Dans le mode menu FM, sélectionnez le niveau Stations RDS ou Stations Fix avec la touche multifonction FM.

• Stations RDS (voir également page 140)
• Stations Fix (voir également page 140)

Mémoriser:

Vous pouvez mémoriser 12 fréquences ou programmes.

Rechercher la station souhaitée.

Pour mémoriser la station ou le programme souhaité, appuyez sur la touche multifonction 1 - 9 ou 10 - 12, jusqu'au retentissement d'un signal sonore.

Remarque

Appuyez sur la touche multifonction pour accéder aux stations mémorisées 10 à 12.

Sélectionner:

appuyez sur la touche multifonction 1 à 9 ou 10 à 12. La station méorisée est sélectionnée.

Symphonisation manuelle en FM

Régler le mode du menu FM. Sélectionner les niveaux Stations Fix avec la touche multifonction FM.

Appuyez deux fois sur la touche multifonction Man. Tournez alors le bouton droit.

L'appareil procède à la syntonisation par palier de 100kHz

La syntonisation manuelle active est indiquée sur l'écran par MAN. Si vous ne tournez pas le bouton droit pendant un moment, MAN disparaît et la syntonisation manuelle est désactivée.

Fonction régionale

La fonction RDS-Diversity dépasse le cadre régional. Il est alors possible que le mode RDS-Diversity fasse passer l'appareil d'un programme régional à l'autre, ayant un contenu différent. Dans ce cas, il faut sélectionner spécifiquement le sous-programme régional directement.

Si un organisme d'émission radio diffuse plusieurs programmes régionaux, vous ne le saurez que lorsque vous le sélectionnerez.

Les stations offrant des programmes régionaux supplémentaires apparaissent avec un astérisque à l'écran (p. ex. 4*).

Si vous sélectionnez une de ces stations (p. ex. 4*), tous les sous-programmes régionaux de cette station pouvant être captés apparaissent à l'écran.

Sélectionnez ensuite le sous-programme régional souhaité (par ex. M).

Remarque

Si la qualité de réception d'un sous-programme régional baisse malgré la fonction RDS-Diversity, c'est souvent que les sous-programmes régionaux ne sont diffusés que sur très peu de fréquences. L'appareil ne peut alors pas toujours passer sur des fréquences dont la qualité de réception est commune.

Activer/désactiver la fonction régionale

Régler le mode du menu FM.

Avec la touche multifonction, vous pouvez activer (on) ou désactiver (off) la fonction régionale.

Activer/désactiver l'affichage de la fréquence

Régler le mode du menu FM.

Sélectionnez Frequency (affichage de fréquence activé) ou PTY (affichage de fréquence désactivé) en appuyant sur la touche multifonction Dis.

Attention risque d'accident

Étant donné que le radiotexte transmet des informations changeant en permanence, nous vous recommendons expressément de n'utiliser cette fonction que dans un véhicule à l'arrêt pour éviter de distraire le conducteur. C'est la seule façon d'éviter les risques d'accidents.

Appuyez sur la molette de gauche

**TEXT** **TEXT** **TEXT** **TEXT** **TEXT** **TEXT** **TEXT** **TEXT** FM PtyDisRes Fil

L'autoradio filtre une information du radiotexte parmi les informations diffusées par la station et l'affiche à l'écran.

Remarque

Il n'est possible d'afficher le radiotexte que lorsque la station sélectionnée diffuse effectivement des radiotextes.

De mauvaises conditions de réception ou des perturbations peuvent entraîner un dysfonctionnement du radiotexte ou empêcher son affichage.

Pour quitter le niveau du radiotexte, appuyez sur la touche multifonction FM ou sur le bouton de gauche •

Messages d'informations routières TP (traffic program)

Si une station, dotée de la fonction RDS-Diversity, diffuse des messages d'informations routières TP, il est possible d'interrompre le mode CD, CDC/AUX, OM, GO et OC, ou la mise en sourdine, pour diffuser le message d'informations routières. Il est également possible d'écouter une station FM et de recevoir des messages d'informations routières d'une autre station FM.

Il y a deux manières de régler une station diffusant des messages d'informations routières.

• reprise automatique - programmation directe

En cas de reprise automatique, la station FM actuellement écoutée est reprise comme station diffusant des messages d'informations routières. Si la station FM réglée ne peut pas être captée, ou s'il s'agit d'une station ne diffusant pas des messages d'informations routières, l'autoradio recherche une autre station diffusant des messages d'informations routières selon des critères définis.

Dans le cas de la programmation directe, il est possible de programmer une station diffusant des messages d'informations routières ne correspondant pas à la station FM écoutée. Il est donc, p. ex., possible d'écouter une station FM déterminée et de recevoir des messages d'informations routières d'une autre station FM.

Si la station diffusant des messages d'informations routières ne peut plus être captée, le mode de reprise automatique est activé jusqu'à ce que la station diffusant des messages d'informations routières puisse de nouveau être captée.

Lorsque le système a détecté une station TP, cette fonction est indiquée à l'écran par TP.

Lorsque le mode TP est activé, TF indique que les informations routières sont activées.

Activer/quitter le menu TP activer :

Appuyez sur la touche TP (les messages d'informations routières sont exclus).

Appuyez sur la touche multifonction TP

Pour quitter ce menu :

Appuyez sur la touche TP ou vous quittez le menu TP automatiquement si vous n'effectuez aucune manipulation dans les 8 secondes qui suivent.

Activer/désactiver les messages d'informations routières TP

Dans tous les modes de fonctionnement et gammes d'ondes, vous pouvez désactiver ou activer la fonction TP en appuyant sur la touche TP pendant plus de 2 secondes.

Vous pouvez également activer et désactiver la fonction TP dans le menu TP.

Activer le menu TP.

TP on

Tp Sta Vol

Appuyez sur la touche multifonction TP, jusqu'à ce que TP on s'affiche.

Activer le menu TP.

Appuyez sur la touche multifonction TP, jusqu'à ce que TP off s'affiche.

Lorsque l'appareil repasse en mode d'affichage normal, la fonction TP est désactivée.

Régler la reprise automatique

Dans tous les modes de fonctionnement et gammes d'ondes, vous pouvez activer la fonction reprise automatique en appuyant sur la touche TP pendant plus de 2 s.

Dans le menu TP :

Appuyez sur la touche multifonction TP, jusqu'à ce que TP on s'affiche.

Remarque importante :

Si une station TP avait déjà été programmée, celle-ci est sélectionnée pour servir de station TP.

Régler/supprimer la programmation directe

Activer le menu TP.

Régler :

Appuyez sur la touche multifonction Stat.

Stat: SUR3

Tp StaVol

Avec le bouton rotatif droit • sélectionnez la station TP et validez en appuyant sur le bouton.

Si vous n'effectuez aucune opération dans les secondes qui suivent, la station sélectionnée est validée.

Appuyez sur la touche multifonction Sta.

Stat: Autoselect TP Sta Vol

Avec le bouton rotatif droit, sélectionnez Autoselect et validez en appuyant.

Si vous n'effectuez aucune opération, la programmation est supprimée quelques secondes plus tard.

Activer/désactiver la mise en sourdine

Après sélection d'une station TP - ou EON - vous pouvez activer la sourdine en appuyant brièvement sur la touche TP.

TP Info - SWR3

Tp StaVol

Vous n'entendez que les messages d'informations routières et de navigation.

Appuyez de nouveau sur la touche TP pour supprimer la sourdine.

Interruption d'un message d'informations routières

Un message d'informations routières en cours peut être interrompu.

• Appuyez brièvement sur la touche TP pendant la diffusion d'un message d'informations routières.

L'appareil repasse au dernier mode activé précédemment.

Volume des messages d'informations routières

Régler le menu TP. Appuyez sur la touche multifonction Vol.

Vous pouvez procéder à quatre réglages (0 - 3) avec le bouton rotatif droit •

Selon le réglage, le volume est augmenté d'une valeur fixe.

• Réglage - pas d'augmentation du volume
• Réglage 1 - faible augmentation du volume
• Réglage 2 - augmentation moyenne du volume
• Réglage 3 - forte augmentation du volume

Mise en sourdine du téléphone

Si le véhicule est équipé d'une installation téléphonique et que le câble de sourdine du téléphone de voiture est branché sur l'autoradio, vous pouvez régler le fonctionnement du téléphone dans le menu utilisateur (page 133).

En mode Mute, la radio se met en sourdine en cas d'appel téléphonique.

En mode Audio Sis., la sonnerie du téléphone est restituée par l'autoradio en cas d'appel (le contact doit être mis).

Ceci n'est toutefois possible que si l'installation téléphonique est complétée par un kit mains-libres avec sortie haut-parleur et raccordé à la radio. Dans les deux cas, Phone s'affiche.

Activation du mode radio AM

Appuyez sur la touche AM.

La station AM récemment réglée et la gamme d'ondes correspondante sont réglées.

Activation du mode du menu AM

Dans la gamme d'ondes AM, appuyez sur la touche AM.

Medium Wave

As Man

Le mode du menu AM est activé et s'affiche. Si vous n'appuyez sur aucune touche dans les 8 secondes qui suivent, l'appareil revient au mode radio.

Régler la gamme d'ondes AM

Sélectionnez le mode du menu AM.

Medium Wave

As Man

Appuyez sur la touche multifonction HM

L'autoradio se règle sur la dernière gamme d'ondes sélectionnée et la dernière station écoutée.

Pour sélectionner les gammes d'ondes MW (Medium Wave), LW (Long Wave) et SW (Short Wave), appuyez sur la touche multifonction AM jusqu'à ce que la gamme d'ondes souhaitée soit réglée.

Réglages possibles pour sélectionner une station

Il est possible de régler la station souhaitée en utilisant les fonctions de mémorisation automatique (PO, GO), de recherche des stations, de recherche par balayage, de syntonisation manuelle ou encore les touches de stations.

Syntonisation des stations PO, GO, OC

Dans la gamme d'ondes souhaitée (MW,LW,SW), tournez le bouton rotatif droit vers la gauche ou la droite.

La radio recherche les fréquences de réception dans l'ordre croissant/décroissant.

Recherche automatique

Dans la gamme d'ondes souhaitée (Mw, Lw, Sw) appuyez sur le bouton rotatif droit •

s'affiche à l'écran.

La recherche automatique des stations commence. La première recherche se fait à un niveau non sensible, les recherches suivantes s'effectuent à un niveau sensible. Vous entendez pendant 8 secondes les stations pouvant être captées. Si vous voulez conserver la station captée, appuyez sur le bouton droit

Mémoriser :

Il est possible de mémoriser 12 stations sur les touches de station.

Rechercher la station souhaitée.

Pour mémoriser la station souhaitée, appuyez sur la touche multifonction 1 - 9 ou 10 - 12, jusqu'au retentissement d'un signal sonore.

Remarque

Appuyez sur la touche multifonction pour accéder aux stations mémorisées 10 à 12.

Sélection :

appuyez sur la touche multifonction 1 à 9 ou 10 à 12. La station mémorisée est sélectionnée.

Mémorisation automatique (autostore) PO, GO

Activez le mode de menu AM dans la gamme d'ondes souhaitée.

Appuyez sur la touche multifonction Hs jusqu'à ce que Autostore on s'affiche. Appuyez sur la touche multifonction Hs jusqu'à ce que Seek Autos-tore s'affiche.

Les 12 stations reçues sont mémorisées sur les touches de station, la qualité de réception déterminant l'ordre sur les touches.

Pour quitter le niveau de mémorisation automatique (Autostore off), appuyez sur la touche multifonction .

La radio revient au niveau des touches de station.

Syntonisation manuelle PO, GO, OC

Activez le mode de menu AM dans la gamme d'ondes souhaitée.

Seek Tune manual?

Am Man

• Appuyez deux fois sur la touche multifonction Man. Tournez alors le bouton droit.

L'appareil procède à la syntonisation en étapes de 9kHz (PO), 3kHz (GO) ou 5kHz (OC).

La syntonisation manuelle active est indiquée sur l'écran par MAN. Si vous ne tournez pas le bouton droit pendant un moment, MAN disparaît et la syntonisation manuelle est désactivée.

Remarques concernant les disques compacts (CD)

Si un CD n'est pas propre, la qualité du son peut être diminuée. Pour garantir un son optimal, veuillez respecter les consignes suivantes :

Correct	Incorrect
Incorrect	Correct

• Prenez toujours un CD par les bords. Ne touchez jamais la surface de lecture et gardez-la propre.
• Ne collez aucune étiquette sur le CD.
• N'exposez pas les CD directement au soleil, ni à des sources de chaleur telles que des radiateurs, etc.
• Avant d'écouter le CD, nettoyez-le, du centre vers les bords, avec un chiffon spécial disponible dans le commerce. N'utilisez pas de solvant tel que de l'essence, un diluant ou tout autre produit d'entretien courant, ni de bombes aerosols antistatiques.

Insérer un CD :

Appuyez longuement sur la touche. La façade se rabat et le compartiment CD est maintenant visible. Insérez le CD dans le compartiment (face imprimée vers le haut).

L'appareil met en place automatiquement le CD et lit le disque en commençant par le premier titre. Rabattre alors la façade.

Une fois le CD terminé, l'appareil reprend automatiquement la lecture à partir de la première plage du CD.

Si le compartiment CD contient déjà un CD, appuyez sur la touche CD. Si le dernier mode sélectionné est le mode changeur de CD/AUX, appuyez sur la touche multifonction CD pour passer au mode CD.

Éjecter un CD :

Appuyez longuement sur la touche. La façade se rabat et le CD est éjecté. Retirez le CD. Rabattez la façade.

Pour des raisons de sécurité, ne laissez pas la façade amovible de l'autoradio ouverte pendant la conduite du véhicule.

Remarque importante :

Lorsque vous éteignez l'appareil, le CD n'est pas éjecté, il reste dans le compartiment.

Saut de plages avance/retour

Tournez le bouton rotatif droit vers la droite ou la gauche.

Tournez le bouton rotatif droit rapidement pour avancer ou reculer de plusieurs plages.

Remarque :

À la fin du CD, l'appareil reprend la lecture de la première plage. Le passage de la première plage à la dernière se fait de façon analogue.

Si vous activez la fonction de saut de plage au moins 10 secondes après le début de la plage en cours, la lecture reprend au début de cette même plage.

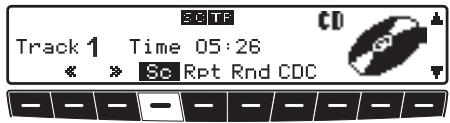

Recherche par balayage

Appuyez sur la touche multifonction SC pour activer la recherche par balayage.

s'affiche à l'écran.

L'appareil lit pendant 10 secondes toutes les plages suivantes du CD en cours. Pour interrompre la recherche par balayage, appuyez de nouveau sur la touche multifonction So

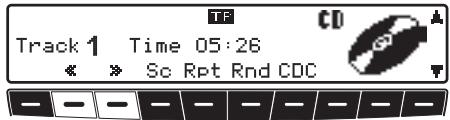

Avance/retour rapide

Appuyez sur la touche multifonction pour activer la fonction d'avance rapide (audible), ou appuyez sur la touche multifonction pour activer la fonction de retard rapide (audible).

Pour interrompre l'avance ou le retour rapide, relâchez la touche multifonction.

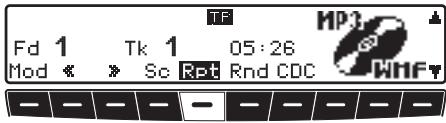

Répétition d'une plage (repeat)

Appuyez sur la touche multifonction Rpt pour activer la fonction « Repétition d'une plage »

Le message Rpt s'affiche de façon inversée.

Appuyez de nouveau sur la touche multifonction Rpt pour désactiver la fonction de « répétition »

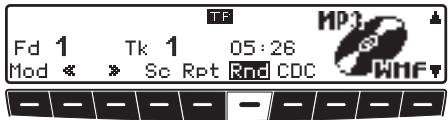

Lecture aléatoire (random play)

• Appuyez sur la touche multifonction Rnd pour activer la fonction de lecture aléatoire.

L'appareil lit alors les plages du CD en cours dans un ordre aléatoire. Le message Rnd s'affiche de façon inversée.

Appuyez de nouveau sur la touche multifonction Rnd pour supprimer la fonction de « lecture aléatoire »

Menu de réglage CD

En mode CD, appuyez sur la touche CD.

Madonna Holiday Trk Tx Dis

Le menu de réglage CD s'affiche. Les informations concernant la plage en cours du CD s'affichent le cas échéant. Si une autre fonction est sélectionnée dans le menu de réglage CD, appuyez sur la touche multifonction Txt pour afficher de nouveau le texte du CD.

Afficher le nombre total de plages

Sélectionnez le menu de réglage CD.

Appuyez sur la touche multifonction Trk.

Le numéro de la plage en cours et le nombre total de plages s'affichent.

Commutation affichage plaque/texte du CD

Ce réglage permet de choisir entre l'affichage du numéro de plage ou du texte du CD pour la plage en cours dans le menu CD.

Appuyez sur la molette de gauche ou Sélectionnez le menu de réglage CD.

Display Numeric Trk TxT Ds

Appuyez sur la touche multifonction Dis pour sélectionner Numerico (numéro de la plage) ou Text (titre de la plage).

Dispositif de protection thermique

Pour protéger la diode laser de toute surchauffe excessive, cet appareil est équipée d'un dispositif de protection thermique.

Lorsque le palier de température de ce dispositif de protection thermique est atteint, l'affichage suivant apparait pendant 8 secondes.

L'appareil passe au mode en cours avant l'activation du mode CD,

Après une phase de refroidissement, vous pouvez repasser en mode CD. Si la température est toutefois encore trop élevée, l'appareil revient à la première source sélectionnée.

Remarques sur les CD enregistrables et réinscriptibles

Vous pouvez utiliser cet appareil pour écouter des CD-R (CD enregistrables) et CD-RW (CD réinscriptibles). Veillez cependant à respecter la législation nationale. Ces prescriptions peuvent varier d'un pays à l'autre.

Selon l'appareil utilisé pour l'enregistrement ou l'état du CD-R/CD-RW, il est possible que le lecteur ne puisse pas lire certains disques.

Les CD-R/CD-RW doivent être fabriqués selon la norme « Red Book » (ne s'applique pas aux CD MP3).

Remarque concernant les CD dotés d'un dispositif anticopie

Si vous insérez dans l'appareil un CD doté d'un dispositif anticopie, il est possible que l'identification soit anormalement longue ou que la lecture ne soit pas possible.

Remarque générale sur le mode MP3

La musique sur support MP3 pouvant être lue par cet appareil est en général protégée par des droits d'auteur conformément aux normes nationales et internationales en vigueur. Dans certains pays, la reproduction d'œuvres, même à titre privé, est illégale sans l'accord préalable du détenteur des droits. Veuillez vous informer de la législation concernant les droits d'auteur et la respecter. Dès lors que vous êtes vous-même détenteur de ces droits d'auteur (dans le cadre de compositions personnelles), ces restrictions ne s'appliquent naturellement pas.

Création d'un support mp3/wma

• Le nombre maximal de plages par support de données dépend du nombre de dossiers et de la longueur du nom du fichier. Pour une longueur de nom de fichier maximal, p. ex., 240 titres sont possibles avec 0 dossier et 160 titres sont possibles avec 50 dossiers.
• Cet appareil ne peut lire que les morceaux de musique MP3 et WMA enregistrés sur CD selon la norme ISO 9660.
• Si vous souhaitez utiliser la fonction d'affichage du titre et du nom de l'artiste, un ID3-Tag doit être ajouté au fichier MP3. Cet appareil prend en charge les versions ID3v1 et ID3v2.
• Les noms de l'artiste et du titre peuvent contenir 24 caractères maxi. au total.
• Cet appareil lit les formats MP3 MPEG1, MPEG2 et MPEG2.5 Layer3.

Les vitesses de transmission fixes et variables de 8 à 320 kbit/s, ainsi que les balayages de 8 à 48 kHz sont pris en charge. Nous recommendons l'uti

lisation de l'encoder MP3 de Fraunhofer pour la création de données MP3. Pour les données WMA, WMA 9 avec un débit binaire de 64 à 320 kbit/s est pris en charge. Pour la création de données WMA, nous recommendons l'utilisation de Windows Media Player Version 9 de Microsoft®.

• Pour la compression des fichiers MP3, utilisez de préférence une vitesse de transmission d'au moins 160 Kbit/s. Attention, sur les fichiers MP3 à vitesse de transmission variable, l'affichage du temps d'écoute écoulé peut s'avérer imprécis.
• Lorsque le CD compte aussi bien des données MP3/WMA que des données de CD audio classiques, on parle alors de CD Mix-Mode. Les titres audio se trouvent généralement dans le répertoire 1 du CD.

• Vous pouvez utiliser cet appareil pour écouter des CD-R (CD enregistrables) et CD-RW (CD réinscriptibles).

Vous pouvez également utiliser des CD multisessions, mais un CD multisession devra être fermé avant la lecture.

Selon l'appareil utilisé pour l'enregistrement ou l'état du CD-R/CD-RW, il est possible que le lecteur ne puisse pas lire certains disques.

Pour de plus amples informations sur la création de fichiers MP3/WMA et de ID3-Tags, veuillez contacter votre revendeur spécialisé ou vous connecter sur Internet.

Remarque :

Nous ne pouvons pas garantir la lecture de CD MP3/WMA du fait de la grande diversité des programmes de gravure et de leurs paramètres.

Création d'une playlist

Étant donné la quantité de fichiers MP3 pouvant être enregistrée sur un CD MP3, il est possible que vous ne vous y retrouviez plus dans tous les fichiers. Les playlists vous permettent de vous repérer.

Vous pouvez p. ex. rassembler tous les morceaux pour une certaine catégorie (p. ex. rock) dans une playlist.

Cette playlist peut ensuite être gravée sur le CD en même temps que les fichiers MP3 enregistrés dans des dossiers.

L'appareil reconnaît cette playlist (ou plusieurs playlists) lors de la lecture du CD MP3 et peut diffuser les titres MP3 dans l'ordre définis dans la playlist.

Pour cela, le mode playlist doit être activé comme décrit à la section « Commutation dossier/playload » page 126.

Nous avons utilisé le logiciel gratuit WINAMP pour la création de playlists. Vous pouvez également utiliser d'autres programmes pour la création de playlists.

L'appareil prend en charge les formats M3U et PLS pour les playlists.

Remarque :

Attention, l'appareil ne peut prendre en charge les playlists M3U et PLS que si elles ont été créées avec un chemin relatif spécifié.

Pour plus d'informations sur la création de playlists, connectez-vous sur Internet.

Insérer un CD :

Appuyez longuement sur la touche. L'écran se rabat et le compartiment CD est maintenant visible. Insérez le CD MP3 dans le chargeur (face imprimée vers le haut).

L'appareil avale automatiquement le CD MP3 et commence la lecture du premier titre du premier dossier du CD. Refermez alors l'écran en le rabattant vers le haut.

Une fois terminée la lecture du dernier titre du dernier dossier du CD MP3, l'appareil reprend automatiquement la lecture à partir du premier titre du premier dossier du CD.

Si le compartiment CD contient déjà un CD MP3, appuyez sur la touche CD. Si le dernier mode sélectionné est le mode changeur de CD/AUX, appuyez sur la touche multifonction CD pour passer au mode MP3.

Éjecter un CD :

Appuyez longuement sur la touche. L'écran se rabat et le CD MP3 est éjecté. Retirez le CD MP3. Rabattre l'écran.

Attention risque d'accident

Pour des raisons de sécurité, ne laissez pas la façade amovible de l'autoradio ouverte pendant la conduite du véhicule.

Remarque importante :

Lorsque vous éteignez l'appareil, le CD MP3 n'est pas ejecté, il reste dans le compartiment.

Veuillez vous reporter aux sections suivantes dans la partie mode CD (page 119):

• Remarques concernant les disques compacts (CD) page 119
• Dispositif de protection thermique page 122

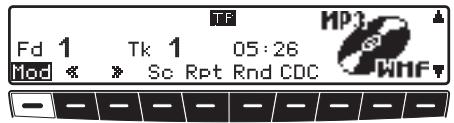

Si des playlists sont enregistrées sur le CD MP3, vous pouvez passer de la configuration dossier à la configuration playlist.

• Sélectionnez Folders Mode ou PlayList Mode en appuyant sur la touche multifonction Mod.
• Folder Mode
• Dans la configuration dossier, tous les titres MP3 enregistrés sur le CD MP3 peuvent être lus. Le message Fd indique que la configuration dossier est active.
• PlayList Mode
• Dans la configuration dossier, seulement les titres MP3 enregistrés dans les différentes playlists peuvent être lus. Le symbole PL indique que la configuration playlist est active.

Remarque :

La touche multifonction Mod s'affiche uniquely lorsque des playlists sont enregistrées sur le CD inséré.

Saut de plages retour/avance

Tournez le bouton rotatif droit vers la droite ou la gauche.

Tournez le bouton rotatif droit rapidement pour avancer ou reculer de plusieurs plages.

Remarque :

À la fin du dernier titre du dossier ou de la playlist, l'appareil recommence la lecture du premier titre du dossier ou de la playlist. Le passage de la première plage à la dernière se fait de façon analogue.

Si, lorsque vous activez la fonction saut de plage arrêté, l'appareil lit depuis plus de 10 secondes la plage en cours, le retour se fait au début de cette même plage.

Changer de dossier/de playlist

Appuyez sur le bouton rotatif droit • Tournez le bouton rotatif droit pour sélectionner le dossier ou la playlist voulue.

Le nom du dossier ou de la playlist s'affiche lors de la sélection.

Recherche par balayage

Appuyez sur la touche multifonction SC pour activer la recherche par balayage.

s'affiche à l'écran.

Tous les titres suivants du dossier actuel ou de la playlist actuelle sont lus pendant 10 secondes. Pour interrompre la recherche par balayage, appuyez de nouveau sur la touche multifonction Scan.

Avance/retour rapide

Appuyez sur la touche multifonction pour activer la fonction d'avance rapide (audible), ou appuyez sur la touche multifonction pour activer la fonction de retard rapide (audible).

Pour interrompre l'avance ou le retard rapide, relâchez la touche multifonction « ou »

Lecture aléatoire (random play)

• Appuyez sur la touche multifonction Rnd pour activer la fonction de lecture aléatoire.

Les titres du dossier ou de la playlist en cours sont ensuite lus dans l'ordre souhaité. Le message Rnd s'affiche inversé.

Appuyez de nouveau sur la touche multifonction Rnd pour supprimer la fonction de « lecture aléatoire »

Répétition d'une plage (repeat)

Appuyez sur la touche multifonction Rpt pour activer la fonction de « répétition d'une plage »

Le message Rpt s'affiche inversé.

Appuyez de nouveau sur la touche multifonction Rpt pour désactiver la fonction de « répétition d'une plage »

Menu de réglage MP3

En mode MP3, appuyez sur la touche CD.

Nirvana About a Girl TrkTtL Fd Dis

Le menu de réglage MP3 s'affiche. Les informations concernant la plage en cours du ID3 Tag s'affichent le cas échéant.

Si une autre fonction est sélectionnée dans le menu de réglage MP3, appuyez sur la touche multifonction T×t pour afficher de nouveau le ID3 Tag.

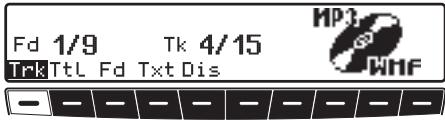

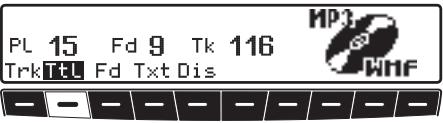

Dossier/playlist/nombre de plages

Sélectionnez le menu de réglage MP3.

Appuyez sur la touche multifonction Trk.

Le dossier ou la playlist en cours et la plage en cours s'affichent.

• Appuyez sur la touche multifonction TTL.

Le nombre total de playlists enregistrées sur le CD MP3 s'affiche (PL), ainsi que le dossier (Fd) et le nombre total de plages (Tk).

Afficher le nom du dossier/de la playlist

Sélectionnez le menu de réglage MP3.

Nirvana - Nirvana Trk Titre Fd Texte Disponible

Appuyez sur la touche multifonction Fd ou sur la touche multifonction PL de la configuration playlist.

Le nom du dossier ou de la playlist s'affiche.

Commutation de l'affichage plage/id3 tag

Ce réglage permet de choisir entre l'affiche du numéro de plage ou du ID3 Tag pour la plage en cours dans le menu MP3.

Appuyez sur la molette de gauche • ou Sélectionnez le menu de réglage CD.

Display Numeric TrkTtL Fd TxtDis

Appuyez sur la touche multifonction Dis pour sélectionner Numeric (numéro de la plage) ou Text (titre de la plage).

Changeur de CD prêt à fonctionner

Si un changeur de CD est raccordé à l'autoradio, il est prêt à fonctionner dès que le compartiment contient des CD. Une fois le chargeur chargé, fermez le volet coulissant. Vous pouvez commander l'appareil à partir du panneau de commande de l'autoradio.

Pour ouvrir le compartment de CD, ouvrez le volet coulissant du changeur et appuyez sur la touche d'éjection. Le chargeur est éjecté et peut être retiré. Insérez le CD dans le chargeur, face imprimée vers le haut.

Remarque importante :

Les CD mal insérés ne peuvent pas être lus.

Remarque :

Pour garantir un changement de CD aussi rapide que possible, il est recommandé de remplir le chargeur à partir du tiroir 1, sans laisser d'emplacement vide.

Sélection du mode changeur de CD

Appuyez sur la touche CD.

Si le dernier mode activé était le mode changeur de CD, ou si aucun CD n'a été inséré ou bien si vous avez inséré un CD de navigation dans le lecteur, vous vous trouvez dans le menu du changeur de CD.

Si le dernier mode sélectionné est le mode CD, appuyez sur la touche multifonction CDC pour passer au mode changeur de CD.

La lecture du dernier CD reprend à l'endroit où elle s'était arrêtée avant que vous n'éteigniez l'autoradio.

Changer de cd/sélectionner le CD

Activer le mode changeur de CD Appuyez sur le bouton rotatif droit

Sélectionnez le CD souhaité en tournant le bouton rotatif droit

Le CD sélectionné est chargé.

Pendant la sélection du CD, le message Loading CD X s'affiche.

Le numéro du tiroir du chargeur ainsi que le titre et le numéro de la plage du CD en cours de lecture s'affichent ensuite.

Si le tiroir du chargeur sélectionné (par ex. tiroir 2) ne contient aucun CD, le message HCD × s'affiche brievement et l'autoradio lit le dernier CD sélectionné.

Une fois que la première plage d'un CD a été lue, l'appareil sélectionne automatiquement le CD suivant dans le chargeur et commence la lecture.

Reportez-vous au mode CD (page 119) pour connaître les autres fonctions disponibles :

• Remarques concernant les disques compacts (CD) page 119
• Saut de plages avance/retour page 120
• Recherche par balayage page 120
• « Avance/retour rapide » page 120
• Lecture aléatoire (Random Play) page 121
• Répétition d'une plage (Repeat) page 120

Menu de réglage CDC (chargeur de CD)

En mode CDC, appuyez sur la touche CD.

CD2 Track 5 03:45

Trk Titre Nam Édit

Le menu de réglage CDC s'affiche. Le numéro du CD en cours, le numéro et la durée de la plage en cours s'affichent simultanément.

Afficher les informations sur la plage

Sélectionnez le menu de réglage CDC.

Appuyez sur la touche multifonction Trk.

Le numéro du CD en cours, le numéro et la durée de la plage en cours s'affichent.

Afficher le nombre de plages et la durée totale du CD

Sélectionnez le menu de réglage CDC (chargeur de CD).

Appuyez sur la touche multifonction TTL.

Le numéro du CD en cours, le nombre de plages et la durée totale du CD en cours s'affichent.

Attribution d'un nom à un CD

Vous pouvez attribuer un nom au CD en cours, modifier un nom existant ou effacer un nom mémorisé.

Remarque :

Le nom attribué est mémorisé dans le changeur de CD.

La mémoire réservée aux noms de CD est limitée.

Si vous remplacez votre changeur de CD, les noms mémorisés sont perdus.

Afficher les noms :

Sélectionnez le menu de réglage CDC.

Appuyez sur la touche multifonction Nom.

Le nom attribué s'affiche. Si aucun nom n'a été attribué au CD en cours, l'espace après Nom : reste vide.

Attribuer/modifier un nom :

Sélectionnez le menu de réglage CDC.

Appuyez sur la touche multifonction Édit.

• Choisissez la position souhaitée avec les touches multifonctions et (signe d'édition inverse).

• Sélectionnez le caractère souhaité en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton rotatif droit ●.

Vous passez à la détection suivante.

Il n'est pas possible de saisir plus de 8 caractères.

Quittez le menu de réglage CDC pour mémoriser le nom.

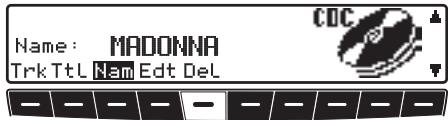

Effacer un nom mémorisé :

Sélectionnez le menu de réglage CDC. Appuyez sur la touche multifonction Ham. Sélectionnez le nom à effacer avec le bouton rotatif droit

Vous pouvez effacer en appuyant sur la touche multifonction Del.

Filtrage des plages d'un CD

Vous pouvez filtrer certaines plages d'un CD. Ces plages ne sont pas prises en compte lors de la lecture du CD.

Remarque :

Vous ne pouvez activer la fonction de filtrage que si vous avez mémorisé un nom pour le CD sélectionné.

Sélectionnez le menu de réglage CDC.

• Appuyez ensuite sur la touche multifonction FIL.

Activer/désactiver la fonction de filtrage

Appuyez sur la touche multifonction Fil pour activer (Fil on) ou désactiver (No Fil) la fonction de filtrage.

Filtrer des titres :

Changeur de CD Silverstone 7860 et 2660.

• Sélectionnez le titre à filtrer sur le CD en cours à l'aide du bouton rotatif droit. Appuyez sur le bouton rotatif droit pour commuter entre PLA (plage non filtrée) et Sk iP (plage filtrée).

Remarque :

Sur les changeurs de CD Silverstone 2630 et 2640, appuyez sur le bouton rotatif droit pour commuter entre Play (plage non filtrée) et Skip (plage filtrée), pour la plage en cours de lecture.

Sélectionner/quitter le menu de configuration personnalisée

Après avoir appelé les réglages utilisés, vous pouvez régler à votre gré les paramètres de base suivants :

• Gal - Réglage du volume en fonction de la vitesse
• Tel - Fonctionnement du téléphone Lum - Luminosité de l'écran
• Led - Réglage de la diode clignotante
• M/S - Réglage de l'optimisation de la réception
• RUX - Réglage de l'entrée AUX

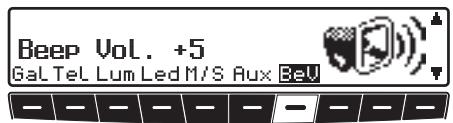

• BéU - Réglage du volume du signal

Appuyez plus de 2 secondes sur la touche SOUND pour sélectionner le menu de configuration personnalisée.

Gal +4

GalTel Lum Led M/S Aux BeU

Pour quitter le menu de configuration personnalisée, appuyez de nouveau sur la touche SOUND.

Régler le volume en fonction de la vitesse (gal)

GAL correspond à un système de réglage automatique du volume de l'autoradio en fonction de la vitesse du véhicule. Plus le véhicule roule vite et plus le volume augmente pour compenser le bruit ambiant.

Sélectionnez le menu de l'utilisateur. Appuyez sur la touche multifonction GAL. Avec le bouton rotatif droit sélectionnez ou +15

Les réglages GAL permettent de fixer le début de la hausse du volume en fonction de la vitesse du véhicule.

Le réglage est automatiquement mémorisé.

Description :

• Aucune augmentation du volume +1 - Augmentation du volume déclenchée à faible vitesse
• +15 - Augmentation du volume déclenchée à vitesse élevée

Fonctionnement en cas de mise en sourdine du téléphone (Tel)

Si un kit mains-libres est installé dans le véhicule, la conversation téléphonique peut se faire par l'intermédiaire de l'autoradio. Il n'est donc pas nécessaire de monter les haut-parleurs supplémentaires normalement prévus. Toutefois, il faut que les lignes de signaux (entrée téléphone BF et entrée téléphone masse) soient connectées à l'autoradio (voir également page 147).

• Sélectionnez le menu de l'utilisateur pour procéder au réglage. Appuyez sur la touche multifonction Tel pour sélectionner Audio Sis. ou Mute.

Tel Mute

GalTel Lum Led M/S Aux BeV

• Mute - Mise en sourdine du téléphone
• Audio Sis. - Conversation téléphonique par l'intermédiaire de l'autoradio

Luminosité de l'écran (lum)

Cette fonction permet de régler la luminosité de l'écran.

Sélectionnez le menu de l'utilisateur pour procéder au réglage. Appuyez sur la touche multifonction Lum. Avec le bouton rotatif droit sélectionnez 8 (foncé) et 8 (clair).

Brightness 2

Gal Tel Lm Led M/S Rux BeU

Le réglage est automatiquement mémoirese.

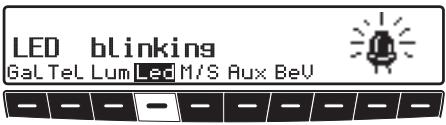

Réglage de la diode clignotante (led)

Cette fonction permet d'activer ou de désactiver le clignotement de la diode clignotante (elle clignote lorsque l'appareil est éteint).

Sélectionnez le menu de l'utilisateur pour procéder au réglage. En appuyant sur la touche multifonction Led, vous pouvez sélectionner blinkins (DEL activée) ou off (DEL désactivée).

Le réglage est automatiquement mémoire.

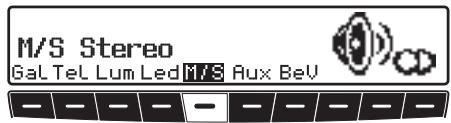

Optimisation de la réception (M/S)

Pour atténuer les parasites et les réflexions, vous pouvez désirer trois réglages pour optimiser la réception.

Sélectionnez le menu de l'utilisateur pour procéder au réglage. Appuyez sur la touche multifonction M/S pour sélectionner Stereo Mono ou Auto.

• Auto - réglage pour l'écoute normale, c'est-à-dire l'appareil passe de stéreo à mono en fonction de la qualité de la réception, ce qui permet d'obtenir le réglage optimal pour presque tous les domaines de réception.
• Stereo - réglage pour des conditions de réception particulières - c'est-à-dire l'appareil est en permanence sur stéreó.
• Mon - réglage pour des conditions de réception où apparaissent en permanence des réflexions, c'est-à-dire, l'appareil est toujours en mode mono.

Le réglage est aussitôt actif et le reste, même lorsque vous éteignez l'appareil.

Entrée aux (aux)

Si aucun changeur de CD n'est connecté, vous pouvez activer ici les connexions BF de changeur de CD. Vous pouvez ainsi brancher un appareil externe sur ces connexions (baladeur CD, baladeurs, etc.).

Sélectionnez le menu de l'utilisateur pour procéder au réglage. Appuyez sur la touche multifonction Hux pour sélectionner Hux Mode on (active) ou Hux Mode off (désactive)

Le réglage est automatiquement mémorisé.

En mode CD, vous devez appuyer sur la touche multifonction Aux pour pouvoir sélectionner le mode AUX.

Volume du signal sonore (BeV)

Cette fonction permet de régler le volume des signaux sonores (par ex. mémorisation validée).

Sélectionnez le menu de configuration personnalisée pour procéder au réglage. Appuyez sur la touche multifonction BeU. Avec le bouton rotatif droit selectionnez 0 (bas) ou +5 (élevé).

Le réglage est automatiquement enregistré.

Sélectionner/quitter le menu services

Le menu de services permet d'avoir accès aux informations suivantes :

• Model-No.: - Affichage du numéro du modèle
• Serial-No.: - Affichage du numéro de série
• Changer Reset - Remise à zéro pour CDC
• GAL - Affichage de l'augmentation temporaire du GAL
• Radio Software: - Affichage de la version du logiciel radio
• Radio Bolo: - Affichage de la version de l'état du radio Bolo En mode radio, appuyez simultanément sur la touche AM et la touche multifonction 10.

Veuillez sélectionner les différents points avec les touches multifonctions Nxt et Fr ou en tournant le bouton rotatif droit

Pour quitter le menu de services, appuyez sur la touche multifonction End.

Réinitialisation du changeur de CD

En cas de dysfonctionnement du changeur de CD, vous pouvez réinitialiser le changeur de CD.

Sélectionnez le menu de services. Appuyez sur la touche multifonction Hxt jusqu'à ce que Changer Reset s'affiche.

Appuyez sur la touche multifonction Res

Réinitialisation de l'appareil

En cas de dysfonctionnement de l'autoradio entraînant l'impossibilité d'utiliser l'appareil ou en présence de tout autre problème, vous pouvez redémarrer le calculateur de l'autoradio (Reset) en appuyant sur les touches suivantes.

Pour redémarrer, appuyez simultanément sur les touches multifonction 1 et 3, et sur la touche TP.

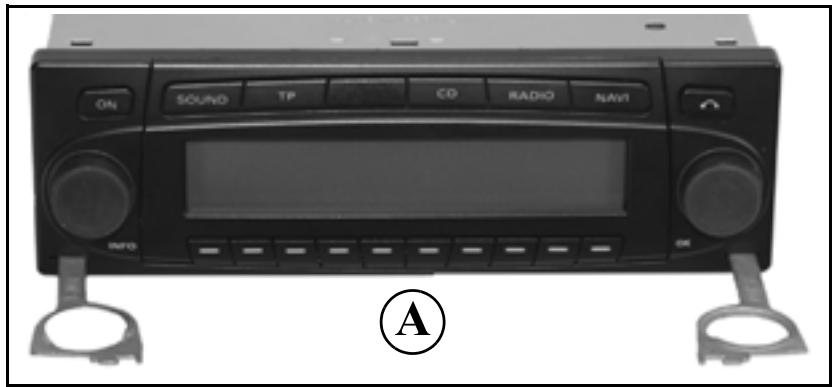

Il existe pour ce type d'autoradio une fixation universelle intégrée pour encastrements DIN. Aucun cadre de montage n'est nécessaire. Il suffit d'insérer l'appareil dans l'encastrement et de le fixer à l'aide des glissières fournies.

Commencez par effectuer les raccordements électriques. Puis insérez l'appareil dans l'encastrement. Engagez ensuite les glissières dans les ouvertures pratiquées sur la face avant de l'appareil jusqu'au premier cran d'arrêt (illustration A). Procédez au verrouillage de l'autoradio en tirant sur les deux glissières en vous aidant de l'illustration B. Retirez ensuite les deux glissières.

Instructions de montage et de démontage

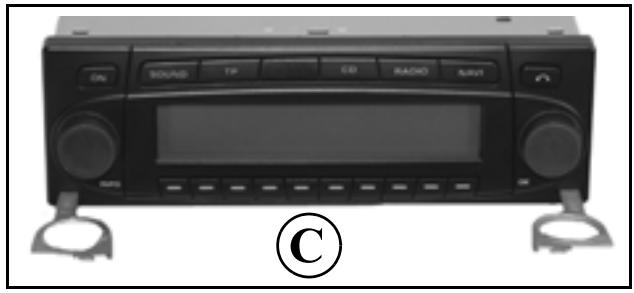

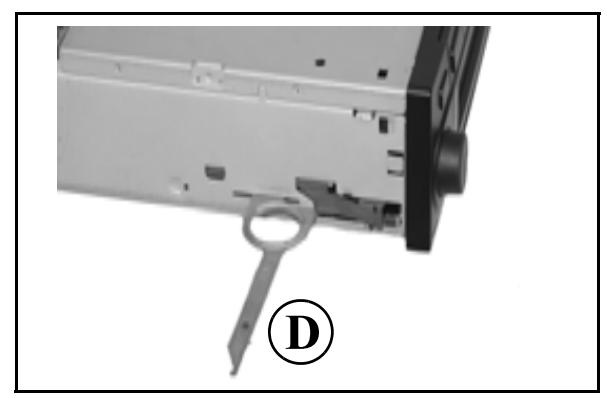

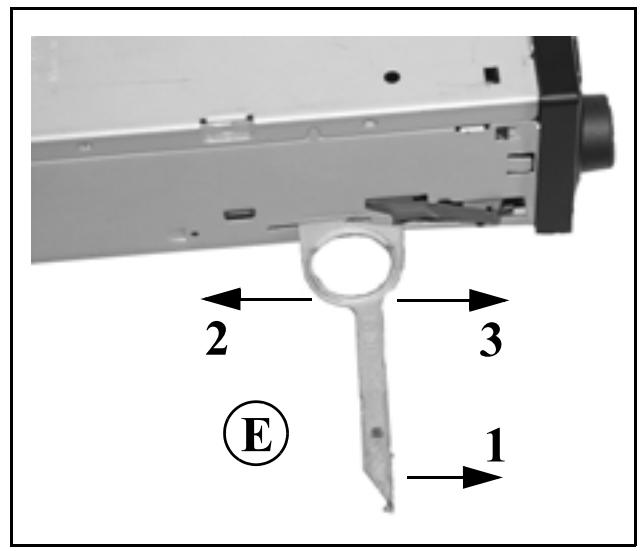

Pour procéder au démontage de l'appareil, déverrouillez d'abord celui-ci. Pour cela, engagez les deux glissières, comme indiqué sur l'illustration A, jusqu'au deuxième cran d'arrêt. Tirez ensuite sur l'appareil au niveau des deux glissières (illustration C). Enlevez les deux glissières en exerçant une pression sur les ressorts situés à droite et à gauche de l'appareil.

Si l'appareil a déjà été installé dans un autre véhicule, il est possible qu'il soit nécessaire de régler les ressorts avant de procéder au montage. Pour régler les ressorts, engagez la glissière en vous aidant de l'illustration D, et réglez comme indiqué à l'illustration E (poussez légèrement la glissière dans la direction 1 et déplacez en même temps la glissière dans la direction 2 ou 3).

Attention! Vous devez toutes raccorder séparément la borne 30 et la borne 15 afin d'éviter une consommation de courant accrue lorsqu'ell'appareil est éteint. La chambre de raccordement A n'est pas la même sur tous les types de véhicules. Pour cette raison, il est absolument nécessaire de mesurer les tensions avant de procéder au montage de l'appareil.

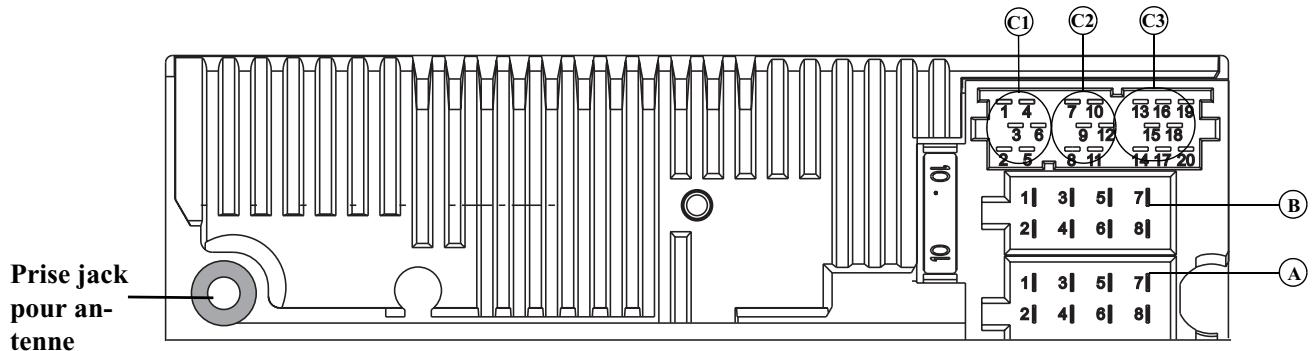

Chambre de raccordement a

1 Signal de vitesse (GAL) 2 Non occupé 3 Téléphone - mise en sourdine / déverrouillage 4 Plus permanent (borne 30) 5 Sortie de commande pour antenne automatique/ amplificateur 6 Eclairage (borne 58) 7 Plus connecté (borne 15) 8 Masse (borne 31)

Chambre de raccordement b

1 Haut-parleur arrière droit + 2 Haut-parleur arrière droit - 3 Haut-parleur avant droit + 4 Haut-parleur avant droit -

5 Haut-parleur avant gauche + 6 Haut-parleur avant gauche - 7 Haut-parleur arrière gauche + 8 Haut-parleur arrière gauche -

Chambre de raccordement C1

1 Sortie de ligne arrière gauche 2 Sortie de ligne arrière droite 3 Masse B. F. 4 Sortie de ligne avant gauche 5 Sortie de ligne avant droite 6 Sortie de ligne caisson de basse

Chambre de raccordement C2

7-12 Raccordement spécifique pour le changeur de CD Becker

Chambre de raccordement C3

13 Entrée téléphone B. F. 14 Entrée masse téléphone 15-17 Raccordement spécifique pour le changeur de CD Becker 18 CD masse B. F. (AUX) 19 CD masse B. F. gauche (AUX) 20 CD B. F. droit (AUX)

Systeme RDS

Cet autoradio vous permet de capter des signaux RDS (RDS=Radio Data System) en FM. Le RDS est un procédé capable de transmettre des informations complémentaires inaudibles dans la plage de radiodiffusion FM. Cela signifie que l'organisme responsable de l'émission radio fournit des informations à l'aide desquelles l'autoradio peut procéder à une analyse.

Niveau DAS seek qual.

Au niveau DRS Seek Qual., tous les programmes identifiables par le RDS sont classés selon la qualité de leur réception. Les fonctions de mémorisation automatique dynamique, de recherche et de balayage se servent de cette liste.

Au niveau DRS Seek Name, tous les programmes identifiables par le RDS sont classés par ordre alphabétique dans une liste. Les fonctions de mémorisation automatique dynamique, de recherche et de balayage se servent de cette liste.

Niveau stations RDS

Au niveau Stations RDS, seules les stations RDS sont mémorisées. Les stations dont la qualité de réception est bonne sont toujours choisies en priorité. En cas de recherche sous Stations RDS, l'appareil ne s'arrête que sur les stations identifiables.

Au niveau Stations Fix, vous pouvez memoriser des stations avec les touches. L'appareil ne procède pas à une analyse RDS. La recherche sous Stations Fix correspond à la syntonisation manuelle FM (page 112).

PTY (type de programme)

Le PTY permet de sélectionner certains types de programmes, par ex. sport, pop, classique, etc.

Le code PTY est émis par la station RDS si la station de radio dispose de cette fonction. Il est possible d'afficher le type de programme de la station régée ou de n'afficher que des stations ayant un PTY déterminé.

Exemples de types de programmes :

NEWS Services d'informations

P0F M Pop

AFFAIRS Politique et actualités

ROCK M Rock

INFO Programmes spéciaux de discussion

SCIENCE Science

EDUCATE	Éducation et formation
LIGHT M	Musique de détente
DRAMA	Théâtre et littérature
CLASSICS	Musique classique
CULTURE	Culture, religion et société
EASY M	Variétés
VARIED	Divertissements
SPORT	Sport
OTHER M	Stations musicales spécialisées
WEATHER	Météo
FINANCE	Informations financières
CHILDPRG	Programmes pour enfants
SOCIAL	Vie sociale
RELIGION	Émissions religieuses
PHONE IN	Interviews
TRAVEL	Voyage
LEISURE	Loisirs
JAZZ	Jazz
COUNTRY	Country
NATION M	Musique populaire
OLDIES	Oldies
FOLK	Musique folklorique
DOCUMENT	Documentaires
NO PTY	Pas de PTY

Glossaire

Mémorise les stations les mieux reçues dans l'ordre de la qualité de réception.

(Auxiliary)

Raccordement pour sources audio externes.

Balance

Réglage du volume entre les haut-parleurs de gauche et de droite.

CD enregistrable une fois.

CD réinscriptible plusieurs fois.

Code numérique

Code secret à saisir pour activer l'appareil.

Code PTY

Code du type de programme

Code transmis par une station pour catégoriser l'émission diffusée.

Dossier

Répétoire

Dossier contenant des plages MP3 ou WMA sur un CD.

Fader

(Equiliser)

Régulation du volume entre les haut-parleurs avant et arrière.

(Réglage du volume en fonction de la vitesse) Le volume est augmenté lorsque la vitesse du véhicule augmente.

1D3-TAG

« Table des matières » d'un titre MP3. Contient des informations telles que le titre, l'interprète, l'album, l'année et le genre.

Permet d'obtenir une meilleure sonorité lorsque le volume est bas en augmentant les aigus et les graves.

M3U

Format pour les playlists pris en charge par l'appareil.

Procédé spécial de compression des données audio (p. ex. musique).

Listed lecture

Fichier enregistré sur le CD avec les fichiers MP3. Il détermine l'ordre de lecture des fichiers.

Format pour les playlists pris en charge par l'appareil.

Radiotext

Informations supplémentaires transmises par de nombreuses stations FM via le RDS.

(Radio Data System)

Procédé permettant de transférer en FM des informations inaudibles.

Recherche par balayage

Lit le début des plages d'un CD ou diffuse pendant quelques secondes les stations captées.

Régionalisation

Code régional inclus dans le RDS. Les stations de radio émettent des programmes régionaux.

Remise à zéro des réglages par rapport aux valeurs par défaut.

Messages d'informations routières

Messages d'informations routières transmises par de nombreuses stations FM via le RDS. Base de la navigation dynamique.

(Traffic Program)

Code des stations d'informations routières.

(Windows Media Audio)

Procédé spécial de compression des données audio (p. ex. musique) développé par Microsoft®.

Affichage de la fréquence 113

Aiguës 107

Arreter 107

Attribuer un nom à un CD 131

Autostore (mémorisation)

Automatique) 118

AUX 135

Avance rapide

CD 120

MP3/WMA 127

Balance 108

Basses 107

Ejecter 119

Insérer 119

Remarques 119

CDC 129

CD-R 122

CD-RW 122

Changement de plage

CD 120

MP3/WMA 126

Changeur de CD 129

DAS 109

Diode clignotante 134

Dispositif anticopie 122

Dispositif de protection

thermique 122

Dossier 126

Étapes de syntonisation 118

Façade amovible

Mettre en place 106

Retirer 106

Fader 108

Filtrage

CDC 132

Radio 110

Filtrage de plages 132

Filtrage de programmes 110

Fonction régionale 112

GAL 133

Gamméd'ondes

AM 117

FM 109

Graves 107

Haut-parleur de graves 108

ID3-Tag 123

Informations routières 114

Activer 114

Désactiver 114

Interruption d'un message.116

Menu 114

Mise en sourdine 116

Mute 116

Volume des informations routières 116

Lecture aléatoire

CD 121

MP3/WMA 127

Lecture aléatoire (Random Play)

CD 121

MP3/WMA 127

LED 134

Loudness 108

Luminosite 134

Luminosité de l'écran 134

M3U 124

Mémoire automatique 118

Mémorisation automatique 109

Menu de tonalité 107

Menu du mode radio 109, 117

Mettre en marche 107

Mise en sourdine

Informations routières 116

Téléphone 116, 133

Mode Radio 109, 117

Mode radio 109, 117

MP3 123, 125

Optimisation de la réception FM.134

ArrayList 124, 126

M3U.124

PLS 124

PLS 124

Programme régulier 112

PTY 111

Radiotexte 113

Recherche automatique

Radio 110, 117

Recherche des stations

FM 110

OM, GO, OC 117

Recherche par balayage

CD 120

MP3/WMA 126

Réglage de l'équaliseur

Réglage du son 107

Réglage du volume en fonction

de la vitesse 133

Réglage manuel

AM. 118

FM 112

CD 120

MP3/WMA 127

Répétition de la plage

CD 120

MP3/WMA 127

Retour rapide

CD 120

MP3/WMA 127

Saut de plage

CD 120

MP3/WMA 126

Scan

CD 120

MP3/WMA 126

Radio 110, 117

Signal sonore

Station

Enregistrer. 111

Sélectionner 111

TP 114

Activer 114

Désactiver 114

Interruption d'un message...116

Menu 114

Volume des informations routières 116

Traffic Program 114

Type de programme 111

Unité de commande

Mettre en place 106

Retirer 106

Volume

Appareil 107

Haut-parleur de graves 108

Messages d'informations routières 116

Réglage en fonction de la vitesse 133

Signal sonore 135

WMA 123

• Gammes d'ondes : FM 87,5 MHz - 108 MHz PO 531 kHz - 1620 kHz GO 153 kHz - 282 kHz OC 5800 kHz - 6250 kHz Transmission : 20 Hz - 20 kHz en mode CD 30 Hz - 15 kHz en FM 50 Hz - 2,5 kHz en PO, GO, OC
• Puissance de sortie : 4 x 18 watts Section du conducteur : mini. 0,75mm²
• Impédance de haut-parleur : mini. 4 Ω Sortie de ligne: 4x sortie ligne analogique (Ua maxi. 3Veff pour 10kΩ
• GAL: Pour utiliser le GAL, une tension rectangulaire doit être appliquée à partir du tachymètre électronique du véhicule avec une amplitude de masse de +4V à +12V. La hausse du volume s'effectue par paliers de 2,5 dB.

Antenne: Impédance de 50 Ω - Entrée téléphone B. F.: Tension d'entrée max. 8 V (en cas de perturbations, mettre en boucle la ligne de signaux avec un transformateur 1:1 conventionnel). - Entrée AUX: 16 kΩ Résistance d'entrée, tension d'entrée max. 1,7 Veff - Sourdine du téléphone : Niveau bas actif < 2 volts Tension d'alimentation : 12 volts Raccord CD : Vous pouvez raccorder les changeurs de CD Becker Silverstone 2630, Silverstone 2660 et Silverstone 7860. - CD pris en charge : Seuls les CD conformes à la norme DIN EN 60908 peuvent être lus. La lecture de CD de 8cm avec un adaptateur est fortement déconseillée.

Remarque

Chers auditeurs!

Conformément aux directives CE en vigueur, ce récepteur radio est destiné à une utilisation grand public.

Il est conforme aux normes européennes ou nationales harmonisées actuelles. Les labels certifient le respect des spécifications de compatibilité électromagnétique auxquelles ce type d'appareil est soumis. Cela signifie que les risques de perturbation d'autres appareils électriques ou électroniques par votre appareil, et inversement, sont minimes.

Le label européen octroyé par le Kraftfahrt Bundesamt (KBA, administration responsable de la réglementation des véhicules motorisés en Allemagne) et répondant aux directives européennes 95/54/CE sur les spécifications - EMV - autorise le montage et la mise en service sur tous les véhicules motorisés (classes M, N et O).

Les spécifications CEM suivantes, en accord avec les normes européennes, sont respectées :

• EN 55013
• EN 55020
