EW1691E, EW330E, EW605ST, EW610ST, EW675UTIS, EW695UT, EW762 - Projecteurs OPTOMA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Projecteur DLP
Résolution native	1280 x 800 (WXGA)
Luminosité	Jusqu'à 3 500 lumens
Contraste	20 000:1
Technologie d'affichage	DLP
Durée de vie de la lampe	Environ 10 000 heures (mode économique)
Connectivité	HDMI, VGA, USB, Audio in/out
Dimensions approximatives	Environ 30 x 22 x 10 cm
Poids	Environ 2,5 kg
Alimentation électrique	100-240V, 50/60Hz
Fonctions principales	Projection sans fil, correction de trapèze, mode éco
Entretien et nettoyage	Nettoyage régulier du filtre, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe, filtre, télécommande disponibles en pièces de rechange
Garantie	2 ans sur le projecteur, 1 an sur la lampe
Informations générales	Idéal pour les présentations professionnelles et l'enseignement

FOIRE AUX QUESTIONS - EW1691E, EW330E, EW605ST, EW610ST, EW675UTIS, EW695UT, EW762 OPTOMA

Que faire si l'image projetée est floue ?

Vérifiez la distance entre le projecteur et l'écran. Ajustez la mise au point en utilisant la molette de mise au point du projecteur.

Comment résoudre un problème d'absence de son ?

Assurez-vous que le volume du projecteur est augmenté et que les haut-parleurs externes, si utilisés, sont correctement connectés et alimentés.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Essayez également de maintenir le bouton d'alimentation enfoncé pendant quelques secondes.

Comment connecter le projecteur à un ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le projecteur à votre ordinateur. Sélectionnez l'entrée appropriée sur le projecteur à l'aide de la télécommande ou des boutons de contrôle.

Que faire si le projecteur surchauffe ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Éteignez le projecteur et laissez-le refroidir pendant au moins 30 minutes avant de le rallumer.

Comment effectuer une mise à jour du firmware ?

Visitez le site Web d'Optoma pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le projecteur via USB.

Pourquoi les couleurs de l'image sont-elles déformées ?

Vérifiez les paramètres de couleur dans le menu de configuration du projecteur. Assurez-vous que le mode d'affichage est correctement sélectionné pour votre source d'entrée.

Que faire si le projecteur affiche un message d'erreur ?

Consultez le manuel d'utilisation pour comprendre la signification du message d'erreur et suivez les recommandations pour le résoudre.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Accédez au menu de configuration, sélectionnez 'Réinitialiser' et suivez les instructions à l'écran pour restaurer les paramètres d'usine.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles de la télécommande sont chargées et correctement installées. Si le problème persiste, essayez de pointer la télécommande directement vers le capteur du projecteur.

MODE D'EMPLOI EW1691E, EW330E, EW605ST, EW610ST, EW675UTIS, EW695UT, EW762 OPTOMA

Notice d'utilisation 2

Informations de Sécurité 2

Limits d'émissions de Classe B 2
Consignes de sécurité importantes 2

Précautions 4

Avertissements de sécurité pour les yeux 6

Introduction 7

7
Vue d'ensemble du paquet 8

Vue d'ensemble sur le produit 9

Unité principale 9
Panneau de commandes 10
Vue de dos 11
Télécommande 12

Installation. 13

Connexion du projecteur 13

Connexion à l'ordinateur de bureau/Ordinateur portable. 13
Connexion aux sources video 14

Mise sous/hors tension du projecteur 15

Mise sous tension du projecteur 15
Mise hors tension du projecteur 16
Témoin d'ajretissement 16

Réglage de l'image projetée 17

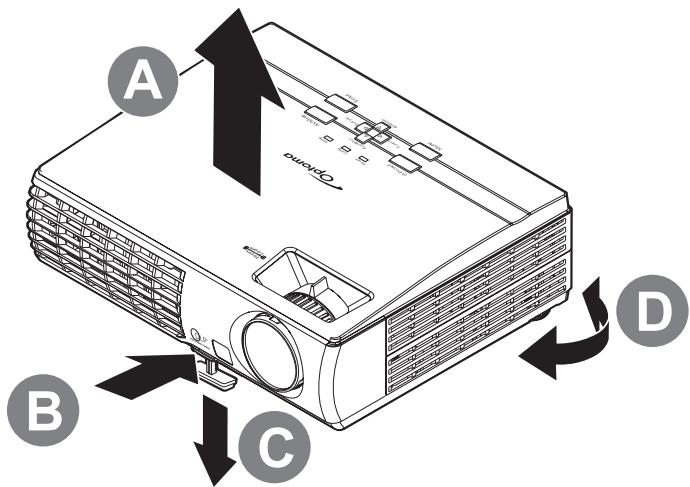

Réglage de la Hauteur du Projecteur 17

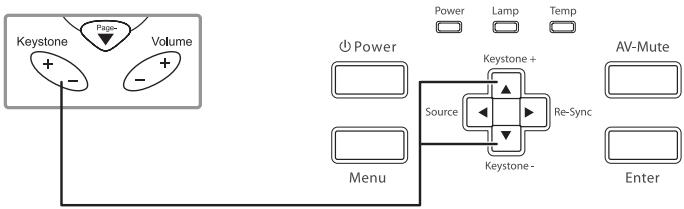

Réglage du Zoom / Mise au point 18

Contrôles utiliser 19

Panneau de commandes 19
Télécommande 20

22

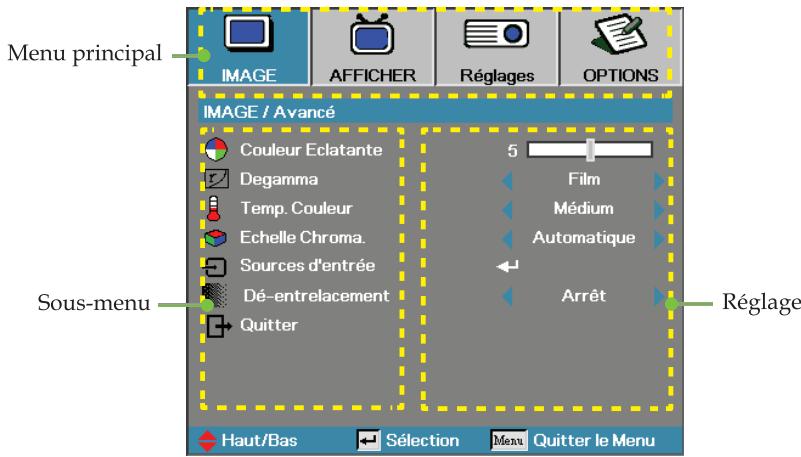

Comment proceded 22

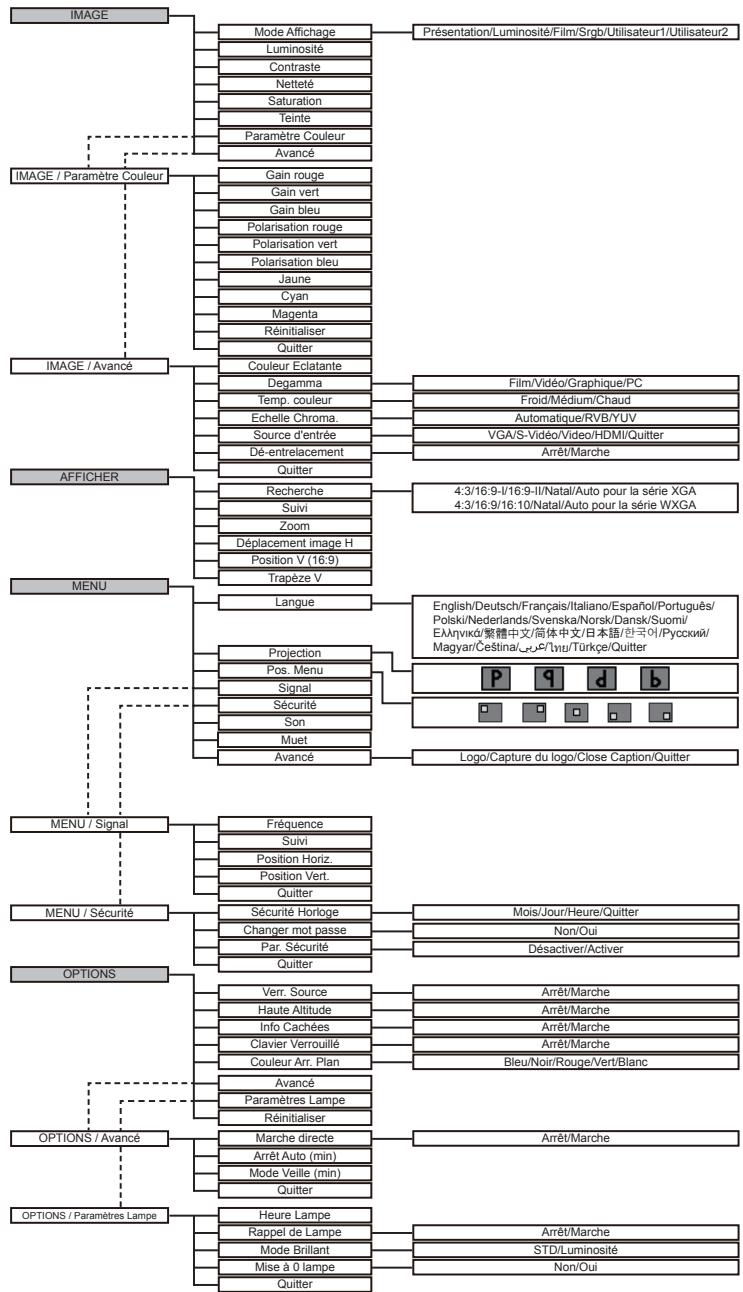

Arborescence du menu 23

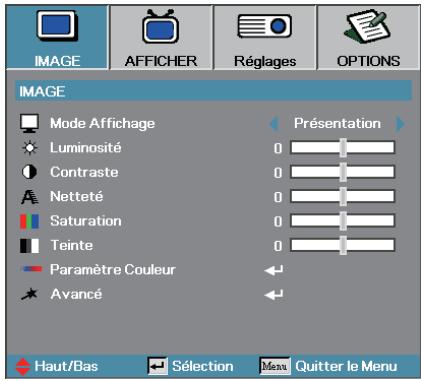

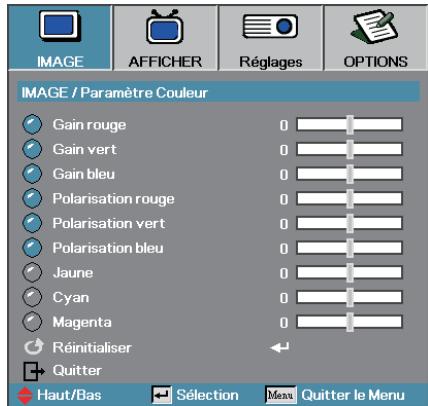

IMAGE 24

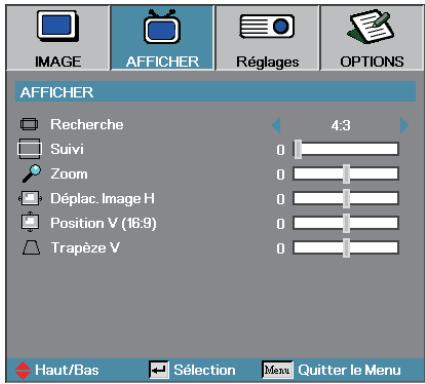

AFFICHER 29

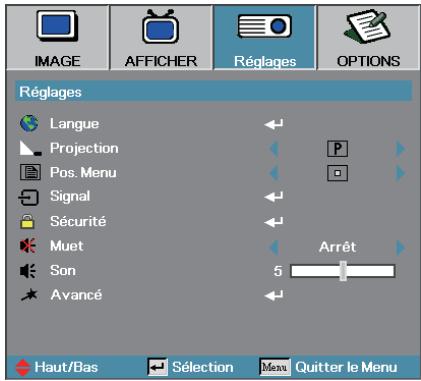

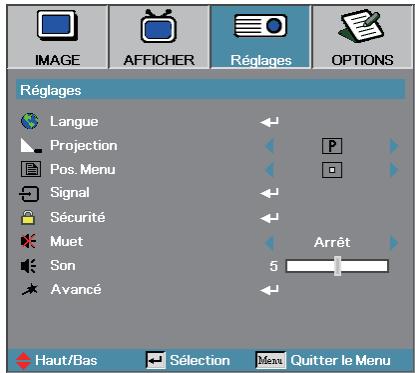

MENU. 31

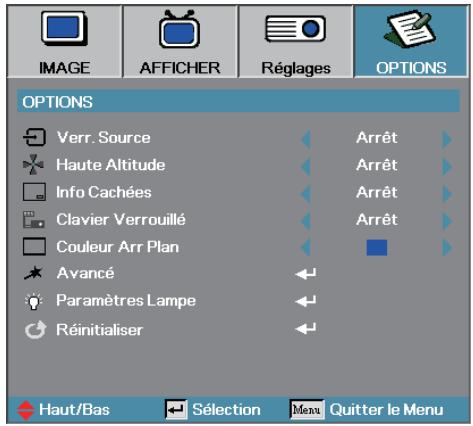

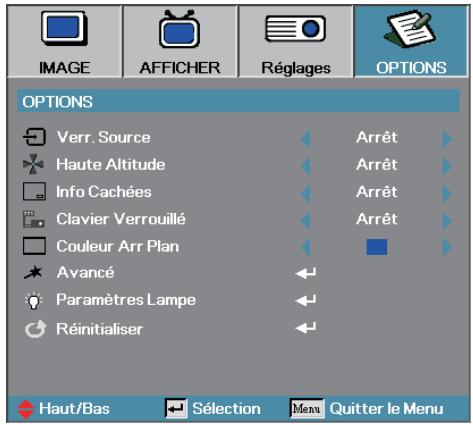

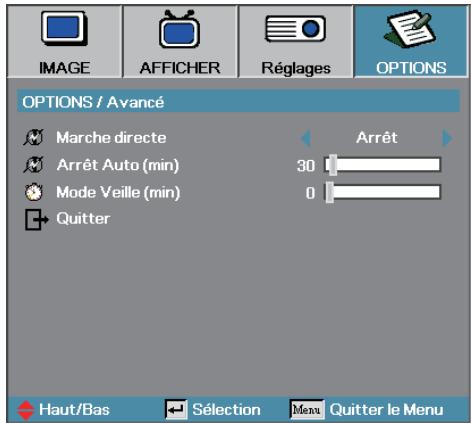

OPTIONS. 39

Appendices 44

Dépannage 44

Problèmes d'image 44
Problèmes d'intermission 46
Indication de I'etat du projecteur 47
Problèmes de télécommande 48
Problèmes audio 48
Remplacement de la lampe 49

Nettoyer le projecteur 50
Modes de Compatibility 51
Installation au plafond 53
Les bureaux d'Optoma dans le monde 54
Avis concernant les Reglementations & la Sécurité 56
Conditions de fonctionnement 57

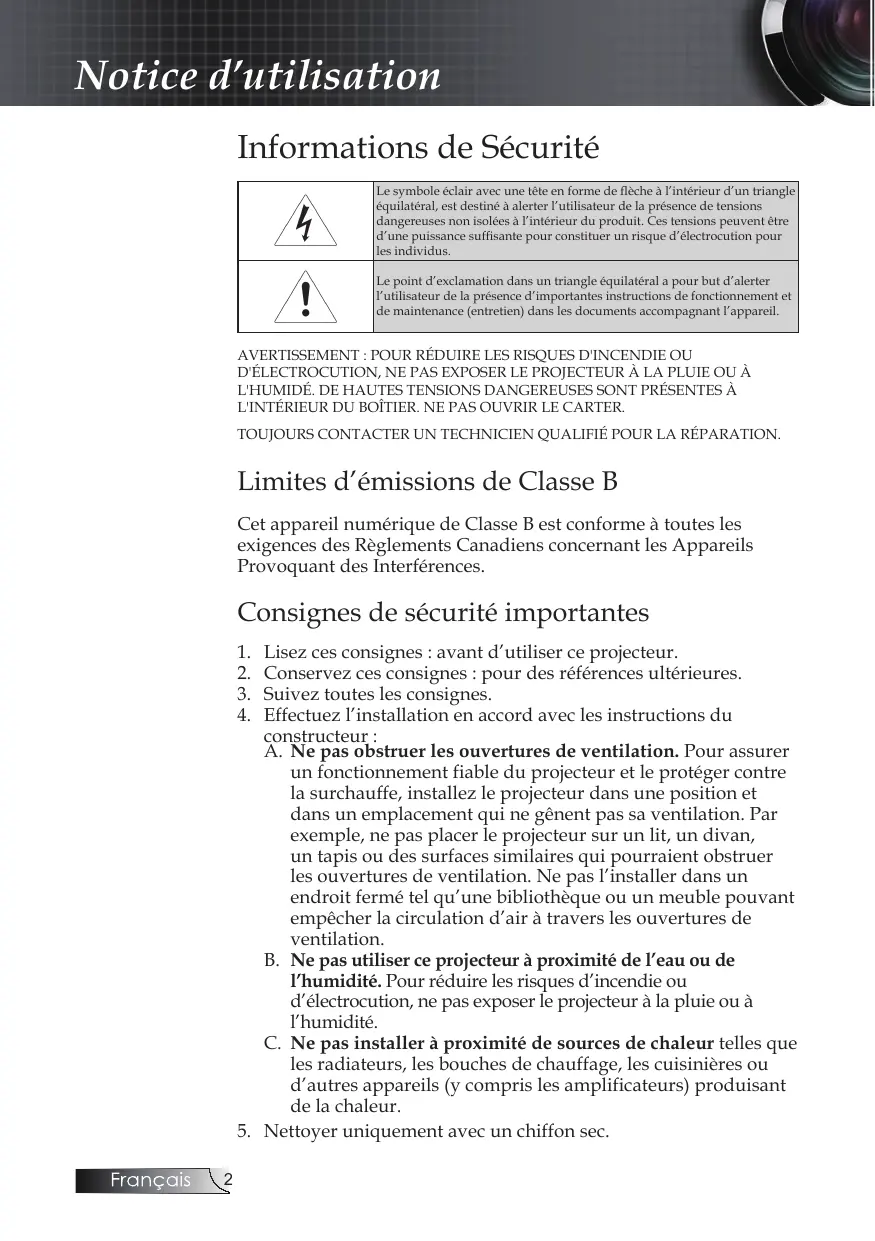

Informations de Sécurité

4	Le symbole éclair avec une tête en forme de flèche à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffisante pour constituer un risque d'électrocution pour les individus.
!	Le point d'exclamation dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'importantes instructions de fonctionnement et de maintenance (entretien) dans les documents suivant l'appareil.

AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, NE PAS EXPOSER LE PROJECTEUR À LA PLUIE OU À L'HUMIDE. DE HAUTES TENSIONS DANGEREUSES SONT PRÉSENTES À L'INTÉRIEUR DU BOITIER. NE PAS OUVRIR LE CARTER.

TOUJOURS CONTACTER UN TECHNICIEN QUALIFIÉ POUR LA RÉPARATION.

Limits d'émissions de classe B

Cet apparéil numérique de Classe B est conforme à toutes les exigences des Règlements Canadiens concernant les Appareils Provoquant des Interférences.

Consignes de sécurité importantes

1. Lisez ces consignes : avant d'utiliser ce projecteur.
2. Conservez ces consignes : pour des références ulterieues.
3. Suivez toutes les consignes.
4. Effectuez l'installation en accord avec les instructions du constructeur :

A. Ne pas obstruer les ouvertures de ventilation. Pour assurer un fonctionnement fiable du projecteur et le protégger contre la surchauffe, installez le projecteur dans une position et dans un emplacement qui ne génent pas sa ventilation. Par exemple, ne pas placer le projecteur sur un lit, un divan, un tapis ou des surfaces similaires qui pourrait obstruer les ouvertures de ventilation. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air à travers les ouvertures de ventilation.
B. Ne pas utiliser ce projecteur à proximé de l'eau ou de l'humidité. Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
C. Ne pas installer à proximé de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres apparèils (y compris les amplificateurs) produit de la chaleur.

1. Nettoyer uniquely avec un chiffon sec.

2. Utilisez uniquement les équipements/ accessoires spécifiés par le constructeur.

3. Pour tout dépannage, veuillez vous adresser à un technicien qualifié. Un dépannage est nécessaire lorsque le projecteur a été endommaged d'une façon quelconque, telle que:

Le cordon d'alimentation ou la fiche sont endommages.
- Un liquide a été renversé sur l'appareil ou des objets sont tombés dedans.
Le projecteur a ete exposé à la pluie ou à l'humidite, il ne fonctionne pas correctement ou il est tombé.

Ne pas tenter de réparer ce projecteur par vous même. Ouvrir ou-retirer les couvercles pourrait vous exposer à des tensions dangereuses ou à d'autres dangers. Veuillez contacter Optoma pour connaître le centre de service agréé pres de chez vous.

1. Ne pas laisser des objets ou des liquides pénétre dans le projecteur car ils pourraient entraire en contact avec des points à haut voltage et courtcircuiter des pieces entrainant des électrocutions ou des incendies.
2. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
3. Le projecteur ne doit pas'être régèle ou réparé par qui que ce soit à l'exception d'un personnel de dépannage qualifié.

Précautions

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommendés dans ce guide utilisateur.

Avertissement -

Ne regardez pas dans l'objet du projecteur lorsque la lampe est allumée. La luminosité importante risque de vous abimer les yeux.

Avertissement-

Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.

Avertissement-

Veuillez ne pas ouvrir et ne pas démonter le projecteur car cela pourrait provoquer une électrocution.

Avertissement-

Lorsque you changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes de remplacement. Voir page 49.

Avertissement-

Ce projecteur détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'advertissement.

Avertissement-

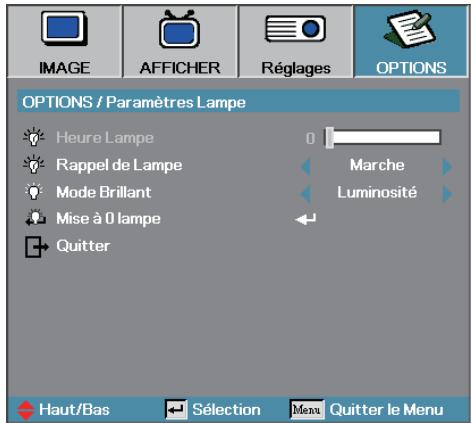

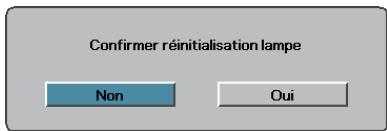

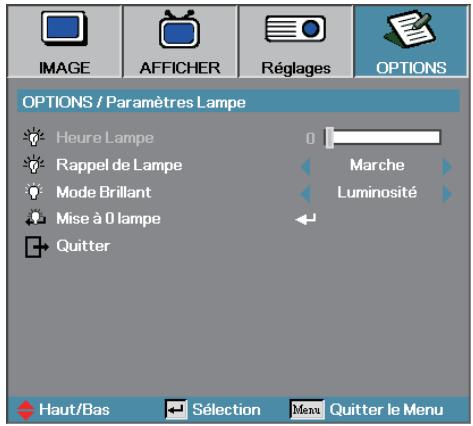

Utilisez la fonction "Mise à 0 lampe" depuis le menu OSD "Options | Paramétres Lampe" après avoir changé le module de la lampe (référez-vous à la page 43).

Avertissement-

Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l'alimentation. Laissez le projecteur 90 secondes pour qu'il refroidisse.

Avertissement-

Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.

Avertissement-

Lorsque la lampe atteint presque la fin de sa durée de vie, le message "La lampe a presque atteinte la fin de sa durée de vie" s'affichera à l'écran. Veuillez contacter votre revendeur régional ou le centre de service pour replacer la lampe le plus rapidement possible.

Avertissement-

Pour empêcher les blessures aux yeux, ne pas regarder directement dans la lumière du laser de la télécommande et ne pas pointer la lumière du laser vers d'autres personnes. Cette télécommande est équipée d'un laser de Classe II émettant des rayonnements.

A faire :

Eteindre le produit avant tout nettoyage.
Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur.
Débrancher la fiche d'alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.

A ne pas faire:

Ne pas bloquer les fentes et les ouvertures de ventilation de l'unité.
Ne pas utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l'unité.
Ne pas utiliser dans les conditions suivantes:

• Dans des environnements extrémement chauds, froids ou humides. Assurez-vous que la température ambiente de la pierce est comprise entre 5 et 40^ et que l'humidité relative est de 10 à 85% (max.), sans condensation.
• Dans des endroits poussiêux ou sales.
• A proximé de tout apparéil générant un champ magnétique puissant.
• Sous la lumière directe du soleil.

Avertissements de sécurité pour les yeux

Ne jamais regarder directement dans le faisceau du projecteur.
Restez le moins souvent possible en face du faisceau. Tournez le dos au faisceau le plus souvent possible.
L'utilisation d'un baton ou d'un pointeur laser est recommendée pour l'utilisateur afin qu'il ne se trouve pas au milieu du faisceau.
Assurez-vous que votre projecteur est situé en dehors de la ligne de vue de l'écran vers le public; de cette manière, lorsqu'unprésentateur regarde le public, il n'a pas également à regarder la lampe du projecteur. La meilleure façon de faire ceci est d'installer le projecteur au plafond只不过 qu'au sol ou sur une table.
Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu'on leur demande de montré quelque chose sur l'écran.
Afin de minimiser la consommation électrique de la lampe, utilisez les rideaux pour diminuer le niveau de la lumière de la pierce.

Caracteristiques du produit

Ce produit est un projecteur DLP de la série 0,55'' XGA et de la série 0,65'' WXGA à simple puce. Les caractéristiques sont remarquables, avec notamment:

Technologie DLP® à Simple Puce Texas Instruments
Compatibilité avec les ordinateurs: Apple Macintosh, iMac, et Normes VESA: UXGA, SXGA+, SXGA, WXGA, WUXGA, XGA, SVGA, VGA
Compatibleilité Video :

NTSC, NTSC4.43
PAL/PAL-M/PAL-N/SECAM
Compatible SDTV et EDTV
Compatible HDTV (720p, 1080i, 1080p)

Détction automatique de la source et paramètres régibles par l'utilisateur
Telecommande IR compte avec pointeur laser et contrôle de la souris
Menu à l'écran multilingue simple à utiliser
Correction avancée du trapèze numérique et recadrage de l'image plein écran de haute qualité
Panneau de commandes facile d'utilisation
Un haut-parleur intégré avec amplificateur de 1 Watt
Compatible Macintosh et PC
Compatible HDMI 1.3

Vue d'ensemble du paquet

Ce projeteur est livré avec tous les éléments illustrés ci-dessous.
Vérifiez-les pour vous assurer que votre unité est complète.

Contactez immédiatement votre fournisseur s'il manque quoi que ce soit.

Projecteur avec protège-objectif

Télécommande IR (avec 2 piles AAA)

Cordon d'alimentation 1,8m

Cable VGA 1,8m

Cable USB 1,8m

Mallette de transport

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Documentation :

Manuel del l'utilisateur
l Carte de garantie
l Carte de mise en route rapide
Carte WEEE

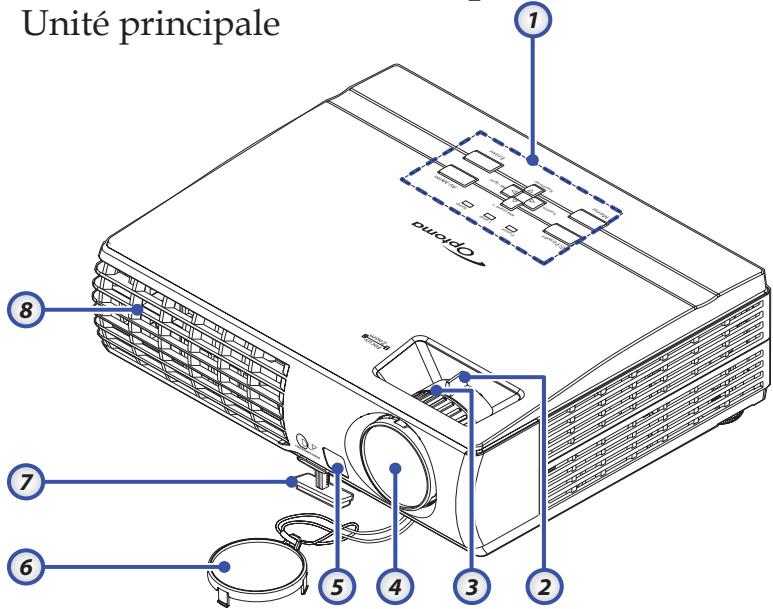

Vue d'ensemble sur le produit

Unité principale

1. Panneau de commandes
2. Zoom
3. Mise au point
4. Objectif
5. Récepteur IR Avant
6. Protège Objectif

7. Pied Elevateur

8. Ventilation

9. Prise d'alimentation
10. Ports de connexion
11. Verrou Kensington

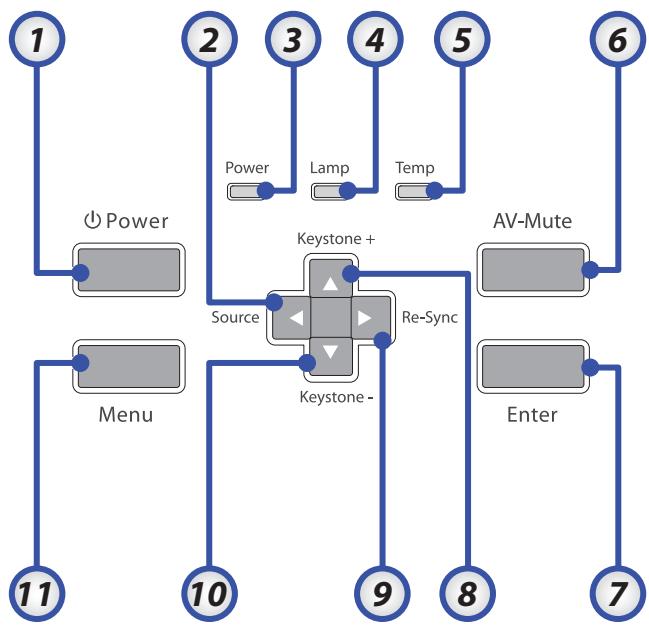

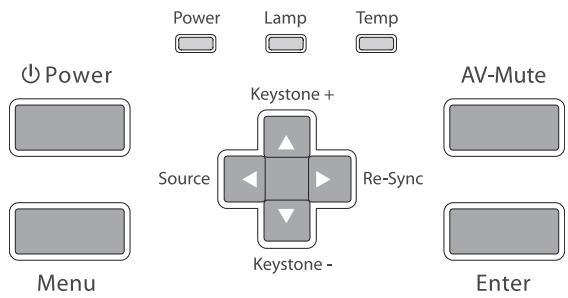

Panneau de commandes

1. Alimentation
2. (Flèche Gauche)
3. DEL D'alimentation
4. DEL Lampe
5. DEL Temp

6. AV-Muet

7. Entrer

8. / Trapeze + (Flèche Haut)
9. /Re-Sync (Flèche Droite)
   / Trapèze - 0. (Flèche Bas)
10. Menu

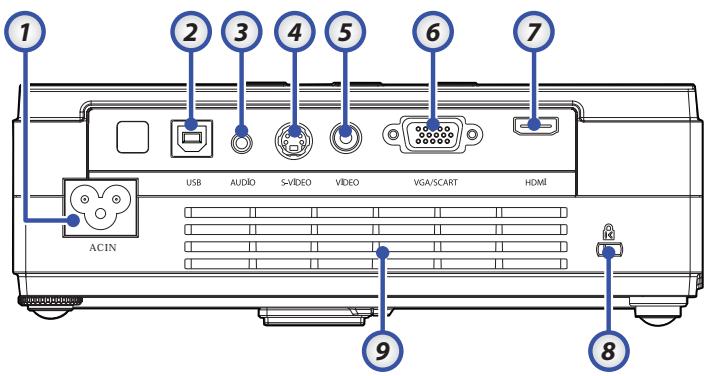

Vue de dos

1. AC IN (Alimentation)
2. Connecteur USB
3. Connecteur d'entrée audio
4. Connecteur d'entrée S-Viséo
5. Connecteur d'entrée Video
6. Connecteur d'entrée VGA/SCART
7. Connecteur HDMI
8. Port de verrouillage Kensington
9. Ouverture de ventilation

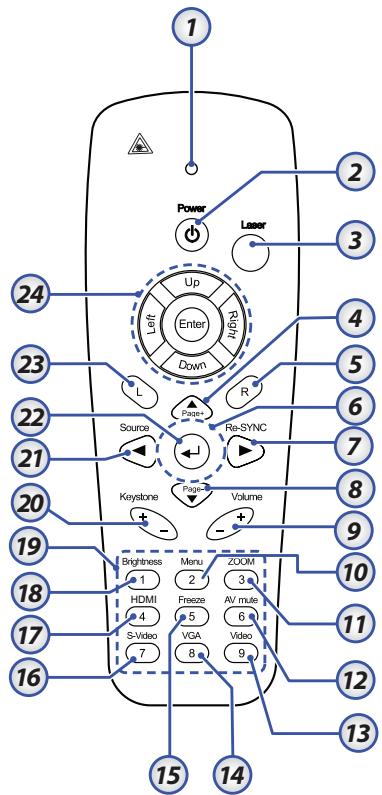

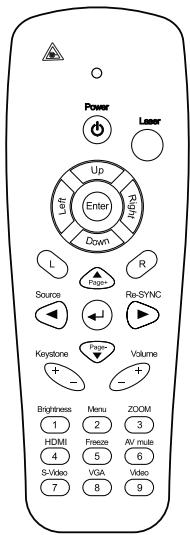

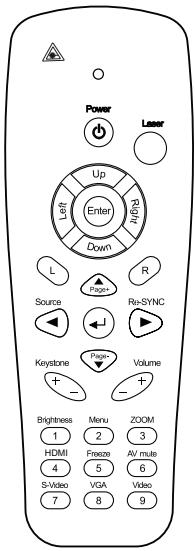

Telecommande

1. Bouton DEL
2. Marche/Arrêt
3. Bouton Laser
4. Page Préc
5. Clic droit de la souris
6. Touches de selection quatre directions
7. Re-Sync
8. Page Suiv
9. Volume + / -
10. Menu
11. Zoom
12. AV muet
13. Source Video
14. Source VGA
15. Figer
16. Source S-Video
17. HDMI
18. Luminosite
19. Touches du pavé numérique (pour saisir le mot de passer)
20. Trapèze +/-
21. Source
22. Entrer
23. Clic gauche de la souris
24. Commande Souris/PC

Connexion du projecteur

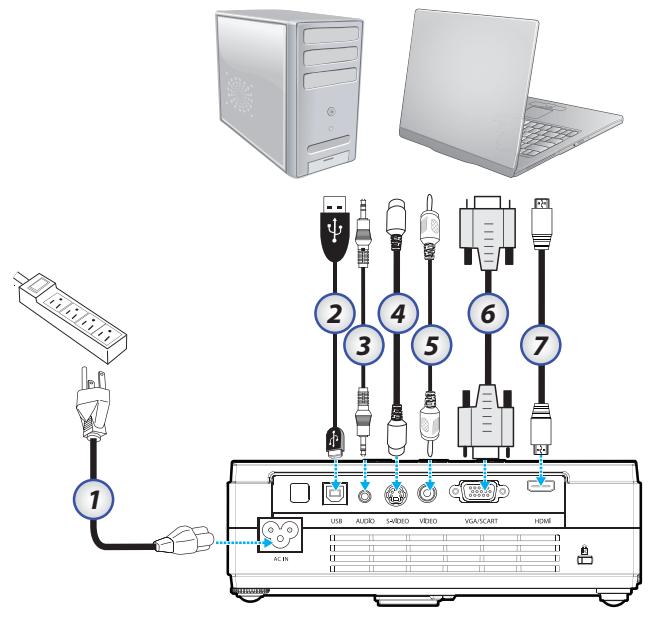

Connexion à l'ordinateur de bureau/Ordinateur portable

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

1. Cordon d'alimentation
2. Cable USB
3. Entrée Audio (mini-prise)
4. Câble S-Viséo
5. Câble Video
6. Cable VGA
7. Cable HDMI

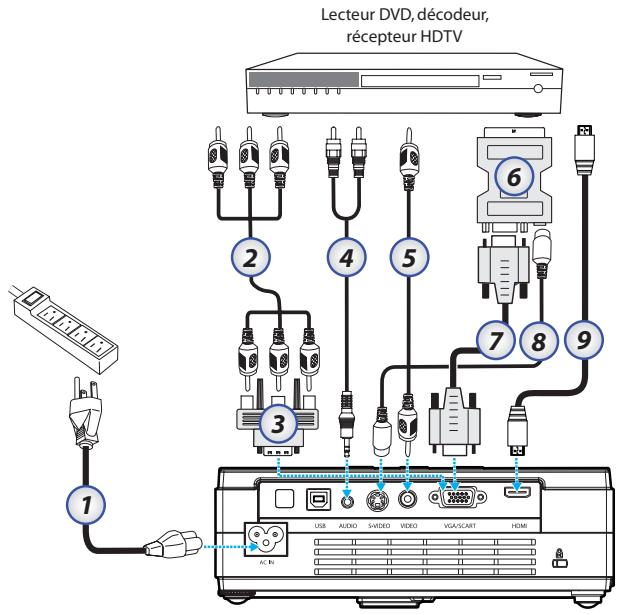

Connexion aux sources video

Etant donne les
différences
d'applications
pour chaque
pays, certaines
régions peuvent
avoir des
accessoires
différents.

1. Cordon d'alimentation
2. Câble Composante (option)
3. Adaptateur RVB vers composante (option)
4. Câble système stéreo (option)
5. Câble video RCA
6. Adaptateur PERITEL vers RVB & S-Viséo (option)
7. Cable VGA
8. Câble S-Visão (option)
9. Cable HDMI

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

1. Connectez le cordon d'alimentation au projecteur.
2. Allumez les périphériques connectés.

Allumez tout d'abord le projecteur puis selectionnez les sources de signal.

1. Assurez-vous que la DEL D'alimentation est constamment allumée (ne clignote pas) et appuyez ensuite sur le bouton Alimentation pour allumer le projecteur.

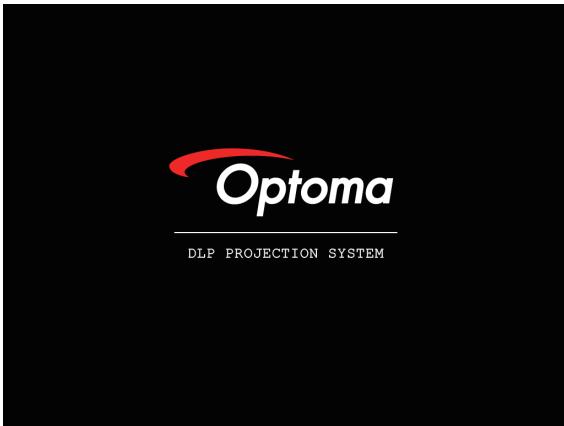

La page de garde du projecteur apparait et les péripériques connectés sont déteçés. Si le péripérisque connecté est un PC, appuyez sur les touches de raccourci appropriées sur le clavier de l'ordinateur pour transférer la sortie d'affichage sur le projecteur. (Consultez le manuel de l'utilisateur du PC pour déterminer les touches de raccourci Fn appropriées pour changer la sortie d'affichage.)

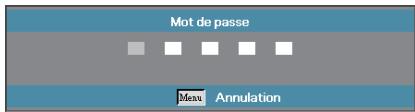

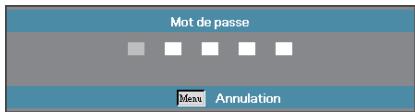

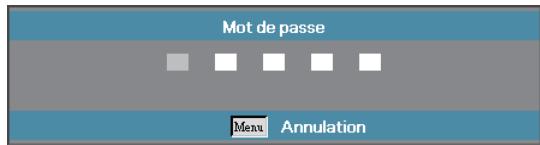

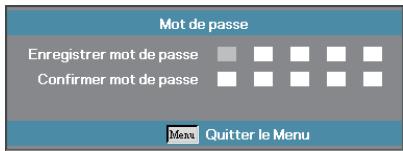

Voir Définir un mot de passer d'accès (Verrouillage de sécurité) à la page 37 si Verrouillage de sécurité est activé.

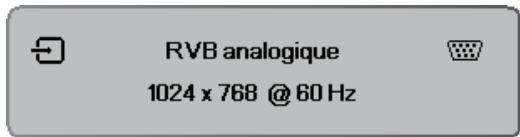

1. Si plus d'un périhérique d'entrée est connecté, appuyez sur le bouton "Source" pour passer d'un périhérique à l'autre séquentiellement. Pour la sélection de source directe, voir page 21. (DVD et HDTV sont pris en charge grâce au connecteur VGA)

Mise hors tension du projecteur

1. Pressez le bouton ALIMENTATION pour êtreindre la lampe du projecteur, vous verrez un message s'afficher sur l'écran du projecteur.

Eteindre la lampe?

Presser Alimentation à nouveau

1. Pressez à nouveau le bouton ALIMENTATION pour confirmer, autrement le message disparaître après 15 secondes.
2. Les ventilateurs de refroidissement continuant de fonctionner pendant environ 10 secondes pour le cycle de refroidissement. (Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu'à ce que le projecteur ait terminé le cycle de refroidissement et qu'il soit passé en mode veille. Une fois en mode veille, pressez simplement le bouton ALIMENTATION pour redémarrer le projecteur.)
3. Eteignez à l'aide de l'interrupteur d'alimentation principal. Débranchez le cordon d'alimentation de la prise de courant et du projecteur.
4. N'allumez pas le projecteur tout de suite après l'avoir mis hors tension.

Témoin d'avertissement

Quand levoyant DEL D'ALIMENTATION clignote cinq (5) fois consecutives,le projecteur s'eteindra automatiquement.Veuillez contacter vous vendeur regional ou le centre de service. Reportez-vous aux pages 54-55.
Quand la DEL TEMP est allumée en orange fixe (non clignotante), le projecteur s'eteindra automatiquement. En conditions normales, le projecteur peut être rallumé après avoir refroidi. Si le problème persististe, vous devez contacter votre revendeur régional ou notre centre de service client. Voir pages 54-55.
Quand la DEL D'ALIMENTATION clignote six (6) fais consécutives conjointement avec la DEL LAMPE clignotant une seule fois, cela indique que le ventilateur est en panne. Veuillez contacter votre revendeur régional ou le centre de service. Reportez-vous aux pages 54-55.

Réglage de l'image projetée

Réglage de la Hauteur du Projecteur

Noter les points suivants lors de l'installation du projecteur :

• La table ou le support du projeteur doit être horizontal et solide.
• Placez le projecteur perpendicular à l'écran.
• Vérifiez que les cables sont disposés de manière sécurisée. Ils pourraient vous faire trébucher.

1. Pour élever le projecteur, soulevez le projecteur [A] et appuyez sur le bouton de réglage de hauteur [B].

Le réglage de hauteur descend [C].

1. Pour abaiser le projecteur, appuyez sur le bouton de réglage de hauteur et poussez vers le bas sur le dessus du projecteur.
2. Pour régler l'angle de l'image, tournez le réglage d'angle [D] vers la droite ou la gauche jusqu'à obtenir l'angle désiré.

Réglage du Zoom / Mise au point

1. Utilisez le contrôle de Zoom de l'image (sur le projecteur seulement) pour redimensionner l'image projetée et la taille de l'écran [B].
2. Utilisez le contrôle de Mise au point (sur le projecteur seulement) pour améliorer la netteté de l'image projetée [A].
3. Utilisez les boutons de trapèze pour corriger la déformation de l'image. Ils se trouvent sur la télécommande et sur le panneau de contrôle du projecteur.

Panneau de commandes

Utilisation du Panneau de commandes

Alimentation	Reportez-vous à la section “Mise sous/hors tension du projecteur” en page 15.
Menu	Appuyez sur Menu pour lancer le menu d'affichage d'écran (OSD). Pour quitter l'OSD, appuyez à nouveau sur Menu.
▲/Trapèze + (Flèche Haut)	• Règle la distorsion de l'image positivement. • Parcourt et modifie les paramètres dans l'OSD.
▼/Re-Sync (Flèche Droite)	• Synchronise automatiquement le projecteur sur la source d'entrée. • Parcourt et modifie les paramètres dans l'OSD.
▼/Trapèze - (Flèche Bas)	• Règle la distorsion de l'image négativement. • Parcourt et modifie les paramètres dans l'OSD.
▲/Source (Flèche Gauche)	• Pressez Source pour sélectionner un signal d'entrée. • Parcourt et modifie les paramètres dans l'OSD.
AV-Muet	Désactive/active momentarilyément l'audio et la réserve.
Entrer	Confirmer la sélection de votre élément.
DEL D'alimentation	Vert	L'appareil est allumé et fonctionné correctement.
	Vert clignotant	L'appareil est en veille/en cours de refroidissement.
	Arrêt	L'appareil est étéint.
DEL Lampe	Marche	Lampe pas prête-ne pas appuyer sur le bouton de mise sous tension.
	Arrêt	La lampe est en état normal.
DEL Temp	Marche	Surchauffe du système.
	Arrêt	Etat Normal.

Télécommande

Utilisation de la Télécommande
Alimentation	Reportez-vous à la section “Mise sous/hors tension du projecteur” en page 15.
Laser	Dirigez la télécommande vers l'écran d'affichage, appuyez sur ce bouton et maintenez-le,enforcé pour activer le pointeur laser.
Touches de sélection quatre directions	Utilizez ▲▼ ▲▷ pour sélectionner les éléments ou régler votre sélection.
Contrôle de la Souris/PC	Le contrôle de la Souris/PC peut être utilisé pour contrôler le mouvement de la souris. La fonction souris est activée en utilisant le cable USB pour connecter votre ordinateur et le projecteur.
Bouton G	Clic gauche de la souris.
Bouton D	Clic droit de la souris.
Page +	Utilizez ce bouton pour aller à la page précédente.
Page -	Utilizez ce bouton pour aller à la page suivante.
←	Confirmer la sélection de votre élément.
Source	Presse Source pour sélectionner un signal d'entrée.
Re-Sync	Synchronise automatiquement le projecteur sur la source d'entrée.
Trapèze +/-	Ajuste la déformation de l'image provoquée par l'inclinaison du projecteur. (±30 degrees)
Volume +/-	Permet d'augmenter/diminuer le volume.

Utilisation de la Télécommande
Luminosité	Réglage de la luminosité de l'image.
Menu	Appuyez sur Menu pour lancer le menu d'affichage d'écran (OSD). Pour quitter l'OSD, appuyez à nouveau sur Menu.
Zoom	Appuyez sur +/- pour faire un zoom avant d'une image.
HDMI	Appuyez sur HDMI pourCHOISIR LA SOURCE HDMI.
Figer	Appuyez sur Figer pour interrompre l'image d'écran.
AV muet	Active/désactive momentanément l'audio et la vente.
S-Viséo	Appuyez sur S-Viséo pourCHOISIR LA SOURCE S-Viséo.
VGA	Appuyez sur VGA pourCHOISIR LA SOURCE entre connecteur VGA-IN.
Vidéo	Appuyez sur Vidéo pourCHOISIR LA SOURCE vidéo Composite.

Menus d'affichage à l'écran

Le projecteur possède des menus d'affichage à l'écran multilingues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

Comment procéder

1. Pour ouvrir le menu OSD, pressez Menu sur la télécommande ou le pavé de touches du projecteur.
2. Lorsque l'OSD s'affiche, utilisez les touches pour selectionner un élément dans le menu principal. Lors de la selection d'une page en particulier, pressez la touche ou Entrer pour entrer dans le sous-menu.
3. Utilisez les touches pour selectionner l'élément souhaite et réglez les paramètres avec les touches .
4. Sélectionnez l'objet suivant à régler dans le sous-menu et réglez comme déscrit ci-dessus.
5. Pressez Entrer pour confirmer et l'écran returnera au menu principal.
6. Pour quitter, pressez de nouveau Menu. Le menu OSD disparaïtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

Arborescence du menu


Mode Affichage

Il existe de nombreux prééglages usine optimisés pour toute une gamme de types d'images.

Présentation: Bonnes couleurs et luminosité provenant de l'entrée PC.
Luminosite:Luminosite maximale depuis l'entrée PC.
Film : Pour le home cinema.
sRGB: Couleurs précises standardisées.
Utilisateur1: Paramétrages de l'utilisateur.
Utilisateur2: Paramétrages de l'utilisateur. "Les paramètres initiaux par défaut de ce mode proviennent du mode Film. Tous réglages supplémentaires de la part de l'utilisateur dans Utilisateur1/2 seront enregistrés dans ce mode pour une utilisation ultérieure."

Luminosite

Règle la luminosité de l'image.

Appuyez pour assombrir l'image.
Appuyez sur pour éclaircir l'image.

Contrastet

Le contraste contrôle le degré de différence entre les zones les plus claires et les plussons de l'image. Le réglage du contraste modifie la quantité de noir et de blanc dans l'image.

Appuyez sur pour diminuer le contraste.
Appuyez sur pour augmenter le contraste.


Netteté

Règle la nettété de l'image.

Appuyez sur pour diminuier la netteté.
Appuyez sur pour augmenter la netteté.

Saturation

Ajuste une image videoe depuis le noir et blanc jusqu'à des couleurs pleinement saturees.

Appuyez sur pour diminuer la saturation sur l'image.
Appuyez sur pour augmenter la saturation sur l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur pour augmenter la quantité du rouge sur l'image.
Appuyez sur pour augmenter la quantité de rouge dans l'image.

Paramètre Couleur

Acceder au menu Paramètre couleur. Sélectionnez les paramètres Gain Rouge/Vert/Bleu pour les réglages de la luminosité et le paramètre Polarisation pour les réglages du contraste pour l'intégrality de l'image. Les paramètres de couleur individuels comme Cyan, Magenta et Jaune sont également réglibres. Voir page 26 pour plus de détails.

Avancé

Acceder au menu Avancé. Sélectionné les options d'affichage avances telles que Sommet de blanc, Degamma, Temp. couleur, Echelle Chroma., Source d'entrée, Déentrelacement, et Quitter. Voir en page 27 pour plus d'informations.

IMAGE | Paramètre Couleur

Gain

Définit le gain RGB afin d'ajuster la luminosité des couleurs suivantes :

Rouge-augmenter ou diminuier la valeur du gain pour le rouge.
Vert-augmenter ou diminuier la valeur du gain pour le vert.
Bleu-augmenter ou diminuier la valeur du gain pour le bleu.

Polarisation

Définit la polarisation RGB afin d'ajuster le contraste des couleurs suivantes :

Rouge-augmenter ou diminuier la valeur de la polarisation pour le rouge.
Vert-augmenter ou diminuier la valeur de la polarisation pour le vert.
Bleu-augmenter ou diminuier la valeur de la polarisation pour le bleu.

Couleur

Définit les valeurs afin d'ajuster le niveau des couleurs suivantes :

Jaune-augmenter ou diminuier la valeur de la couleur pour le jaune.
Cyan-augmenter ou diminuier la valeur de la couleur pour le cyan.
Magenta-augmenter ou diminuier la valeur de la couleur pour le magenta.

Réinitialiser

Réinitialiser toutes les valeurs de Paramètre couleur aux valeurs par défaut d'usine.

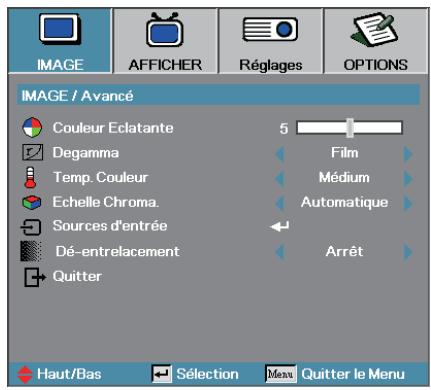

IMAGE | Avance

Couleur Eclatante

Cet élément régliable utilise un nouvel algorithm de traitement des couleurs et des améliorations de niveau du système pour permettre une luminosité plus élevée tout en offrant une couleur vraie, plus vibrante dans l'image. La plage s'étend de 0 à 10. Si vous préférez une image plus fortement améliorée, réglez vers le paramètre maximum. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimum.

Degamma

Ceci vous permet deCHOISIR une table degamma qui a ete reglee précisement pour delivrer la meilleure qualite d'imagpe pour l'entree.

Film—pour le home cinema.
Video—pour la source video ou TV.
Graphique—pour la source image.
PC- pour la source ordinateur ou PC.

Temp. Couleur

Règle la température des couleurs. A une température plus BASSE, l'écran apparait plus froid, à une température plus élevée, l'écran apparait plus chaud.

Echelle Chroma

Selectionner un type de matrice de couleur approprié entre AUTO, RVB et YUV.

Sources d'entrée

Acceder au sous-menu Source d'entrée. Sélectionner les sources à balayer pour au démarrage. Voir en page 28 pour plus d'informations.

Dé-entrelacement

Appuyez sur le bouton de curseur ou pour selectionner différents modes de De-entrelacement. Cette fonction convertit un signal video entrelacé en signal progressif.

Marche:Permute automatiquement le mode De-entrelacement et Film.
Arrêt: Passe du mode Dé-entrelacement au mode video pour la source video ou TV. 27 Francais

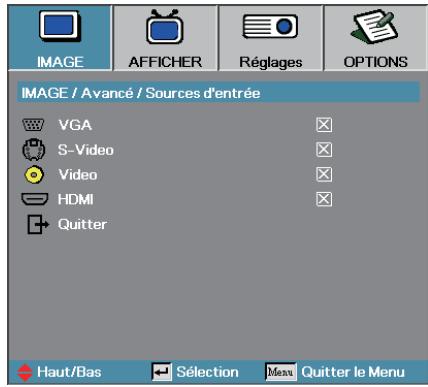

IMAGE | Avancé | Source d'entrée

Si toutes les sources sont déslectionnées, le projeteur ne peut pas afficher d'image. Laissez au moins une source selectionnée.

Source d'entrée

Utilisez cette option pour activer / désactiver les sources d'entrée. Pressez ou dans le menu suivant illustré CIDessous puis utilisez ou pour selectionner. Pressez Entrer pour terminer la sélection. Le projecteur ne recherche pas les entrées déslectionnées.

AFFICHER

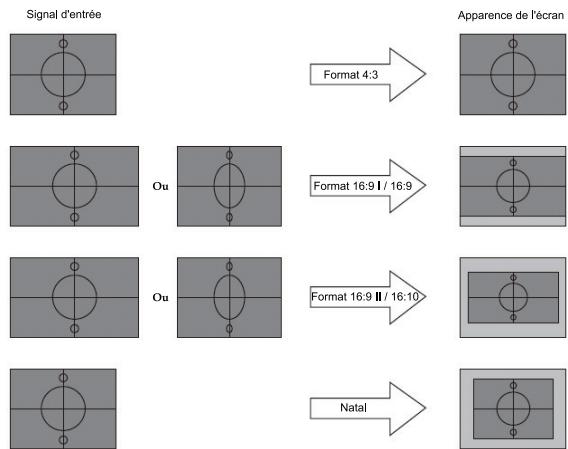

Recherche

Utilisez cette fonction pourCHOISIR le rformat d'image souhaite.

4:3: Ce format est destiné aux sources d'entrée 4x3 non avances pour TV à grand écran.
16:9 I (Série XGA) / 16:9 (Série WXGA): Ce format est destiné aux sources d'entrée 16x9, par exemple les HDTV et DVD avances pour TV à grand écran.
16:9 II (Série XGA) / 16:10 (Série WXGA): Format d'affichage grand écran non standard du projecteur. Une partie de l'image originale sera découverte si le rapport d'aspect de l'image est inférieur à 1,67:1.
Natal: Dépend de la résolution de la source d'entrée - Aucune mise à l'échelle n'est effectué.

Auto: Sélectionne automatiquement le format approprié.

AFFICHER

Suivi

La fonction surbalayage permet d'éliminer les bruits dans une image video. Surbalaye l'image pour éliminer le bruit de codage video sur le bord de la source video.

Zoom

Appuyez sur pour réduire la taille d'une image.
Appuyez sur pour agrandir une image sur l'écran de projection.

Déplacement Image H

Déplace la position de l'image projetée horizontally.

Appuyez sur pour déplacer l'image à gauche sur l'écran de projection.
Appuyez sur pour déplacer l'image à droite sur l'écran de projection.

Position V (16:9)

Déplace verticalément la position de l'image projetée au format 16:9 seulement).

Appuyez sur pour déplacer l'image vers le haut sur l'écran de projection.
Appuyez sur pour déplacer l'image vers le bas sur l'écran de projection.

Trapèze V

Appuyez sur ou pour compenser la déformation verticale de l'image quand le projecteur présente un angle par rapport à l'écran.

MENU

Langue

Acceder au menu Langue. Choisissez le menu OSD multilingue. Voir en page 33 pour plus d'informations.

Projection

Sélectionner la méthode de projection:

Bureau Avant P

Le paramètre d'usine par défaut.

Bureau Arriere 9

Quand vous sélectionnez cette fonction, le projecteur renverse l'image de manière à ce que vous puissiez projeter depuis l'arrête d'un écran translucide.

Avant Plafond

Quand vous sélectionné cette fonction, le projeteur retoure l'image pour une projection depuis plafond.

Plafond Arriere b

Quand vous sélectionnez cette fonction, le projecteur renverse l'image et la returne. Vous pouvez projeter depuis l'arrête vers un écran translucide avec une projection depuis le plafond.

Pos. Menu

Choisissez l'emplacement du menu sur I'ecran d'affichage.

Réglages

Signal

Acceder au menu Signal. Régler les propriétés de signal du projecteur.

Voir en page 34 pour plus d'informations.

Sécurité

Acceder au menu Sécurité. Acceder au caractéristiques de sécurité du projecteur.

Voir en page 35 pour plus d'informations.

Muet

Activer ou désactiver l'audio.

Arrêt-le volume du haut-parleur est activé.
Marche-le volume du haut-parleur est désactévé.

Son

Appuyez sur pour diminuer le volume vocal.

Appuyez sur pour augmenter le volume vocal.

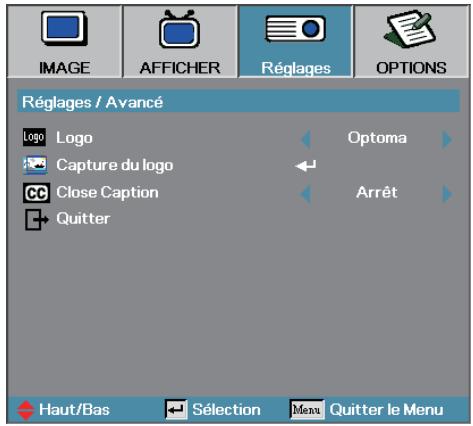

Avance

Acceder au menu Avance. Sélectionnez l'affichage d'écran au dé-marrage. Voir en page 38 pour plus de d'informations.

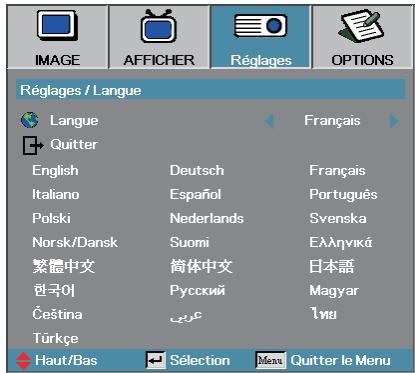

Réglages/Langue

Langue

Choisir le menu OSD multilingue. Appuyez sur ENTRER (←) dans le sous-menu et utilisez ensuite la touche gauche (←) ou droite (▶) pourCHOISIRVOTRElangue.

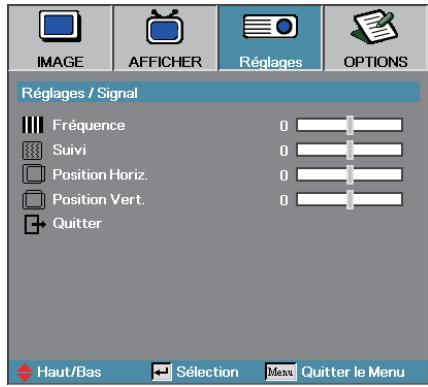

Réglages | Signal

Fréquence

Modifie la fréquence des données d'affichage afin qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. Si vous Voyez apparaitre une barre verticale vacillante, utilisez cette fonction pour effectuer un réglage.

Suivi

Phase synchronise la phase du signal d'affichage avec la carte graphique. Si l'image est instable ou vacillante, utilisez cette fonction pour la corriger.

Position Horiz

Appuyez sur pour déplacer l'image à gauche.
Appuyez sur pour déplacer l'image à droite.

Position Vert.

Appuyez sur pour déplacer l'image vers le bas.
Appuyez sur pour déplacer l'image vers le haut.

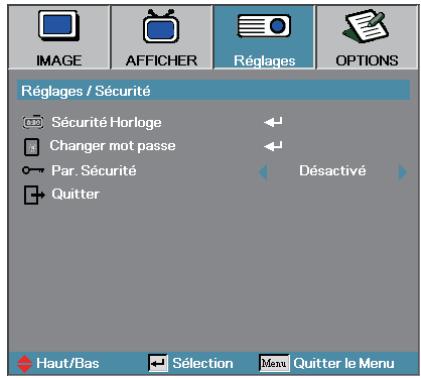

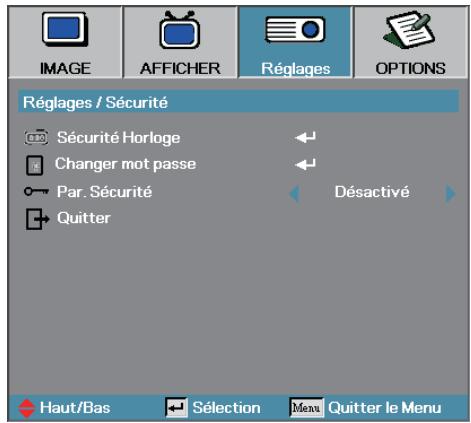

Réglages | Sécurité

Sécurité Horloge

Acceder sous-menu Sécurité horloge.

Aucun mot de
passe requis
pour acceder
a Reglages /
Securite sauf
si Securite
Horloge ou
Parametes
Securite sont
actives.

Entrez les mois, les jours et les heures durant lesquels le projecteur peut être utilisé sans entrer le mot de passer. Le fait de quitter le menu Réglages active la Sécurité Horloge.

Une fois qu'il est activé, le projecteur nécessite un mot de passer aux dates et heures spécifiées pour permettre d'activer et d'acceder au menu de sécurité.

Si le projecteur est en cours d'utilisation et que la Sécurité Horloge est active, l'écran suivant s'affiche pendant 60 secondes avant que le mot de passée ne soit requis.

Réglages | Sécurité

En cas de saisie de trois mots de passer erreions, l'appareil s'eteint au bout de 10 secondes.

Changer mot passe

Utiliser ce sous- menu pour changer le mot de passer de sécurité pour le projecteur.

1. Sélectionner Changer mot passé dans le sous-menu Sécurité. La boîte de dialogue Confirmer modification mot de passer apparait.
2. Sélectionnez Oui.

1. Entre le mot de passer par défautd < 1> < 2> < 3> < 4> < 5> . Un second écran de mot de masse s'affiche.

Si les nouveaux mots de passer ne correspondant pas, l'écran de mot de passer réapparait.

1. Entrezeuxfoile nouveau mot de passepour confirmer.

Réglages | Sécurité

Par. Sécurité

Active ou désactive le mot de passer de sécurité.

Activé-le mot de passer actuel est requis pour allumer le projecteur et acceder au menu Sécurité.
Désactivé—aucun mot de passer n'est requis pour les fonctions.

Lorsque la sécurité est activée, l'écran suivant apparait au démarrage et avant que l'accès au menu Sécurité ne soit autorisé :

Réglages | Avance

Logo

Sélectionnez l'écran à afficher au démarrage.

Optoma-l'ecran de demarrage par défaut fourni.
Utilisateur - capture d'écran personnalisée utilisant la fonction Capture du logo.

Capture du logo

Capturez un écran affiché afin de l'utiliser comme écran de démarriage.

1. Affichez l'écran désiré sur le projecteur.

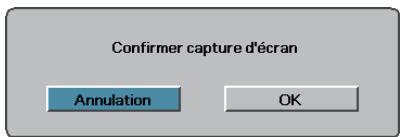

2. Sélectionnez Capture du logo dans le menu Avancé. Un écran de confirmation apparait.

1. Sélectionnez OK. Capture d'écran en cours. Capture d'écran reussie s'affiche. L'écran capture est enregistré comme Utilisateur dans le menu Logo.

Close Caption

Selectionnez l'écran pour afficher le closed captioning.

Arret-le parametre fourni par défaut.
Marche-le texte du sous-titre s'affiche si disponible.

Seul un écran de démarrage peut être enregistré à la fois. Les captures suivantes écrasent les fichiers précédents limités à 1,5Mo.

OPTIONS

Verr. Source

Verrouiller la source d'entrée actuelle comme seule source disponible, même si le cable est débranché.

Marche—seule la source actuelle est reconnaue comme source d'entrée.
Arrêt-toutes les sources seLECTIONnées dans Image | Avancé | Source d'entrée sont reconnaues comme sources d'entrée.

Haute Altitude

Règle la vitesse du ventilateur suivant l'environnement.

Marche-augmente la vitesse du ventilateur pour une température, humidité ou altitude elevée.
Arrêt-vitesse de ventilateur normale pour des conditions normales.

Info Cachées

Supprimer les messages d'information sur l'écran du projecteur.

Marche-aucun message d'etat n' apparait a I'ecran pendant l'utilisation.
Arrêt - des messages d'etat apparaissent à l'écran pendant le fonctionnement.

OPTIONS

Clavier Verrouille

Verrouille les boutons du panneau du projecteur.

Marche—un message d'advertissement s'affiche pour confirmer le verrouillage du clavier.

Appuyez 5 s sur la touche "ENTER" du clavier pour le déverrouiller

Arrêt-les fonctions du clavier du projecteur sont normales.

Couleur Arr Plan

Sélectionnez la couleur d'arrière-plan désirée pour l'image projetée quand aucune source n'est détectée.

Avance

Acceder au menu Avancé. Voir en page 41 et pour plus de détails.

Paramètres Lampe

Acceder au menu Paramètres Lampe. Voir en page 42-43 pour plus de détails.

Réinitialiser

Réinitialiser toutes les options à leurs paramètres d'usine par défaut.

OPTIONS | Avance

Marchedirecte

Activer ou désactiver Marche directe.

Marche-le projecteur s'allume automatiquement quand l'appareil est alimenté en courant CA.
Arrêt-le projecteur doit être alluménormalement.

Arret Auto (min)

Régler l'intervalle d'Arrêt Auto. Le projecteur étèint la lampe après 30 minutes sans signal, par défaut. L'advertisement suivant s'affiche 60 secondes avant l'arrêt.

Le projecteur s'eteindra automatiquement 60 sec

Mode Veille (min)

Régler l'intervalle de Mode Veille. Le projecteur s'eteint après la durée d'inactivité spécifique (quel que soit le signal). L'avertissement suivant s'affiche 60 secondes avant l'arrêt.

Le projecteur s'eteindra automatiquement 60 sec

OPTIONS | Paramètres Lampe

Heure Lampe

Affiche le nombre d'heures d'activité de la lampe. Cet élément est seulement à afficher.

Rappel de Lampe

Activer ou désactiver le rappel de durée de vie de lampe.

Marche—un message d'advertisement s'affiche quand la durée de vie de lampe restante est inférieure à 30 heures.

Lampe Approche Terminaison

Arrêt—aucun message d'ajvertissement ne s'affiche.

Mode Brilliant

Selectionner le mode de luminosité de la lampe.

Luminosite-le parametre par défaut.
- STD—diminue le paramètre de luminosité pour préserver la durée de vie de la lampe.

OPTIONS | Paramètre Lampe

Mise à 0 lampe

Après avoir remplaced la lampe, réinitialisez le compteur de lampe afin de reflérer précisement la durée de vie de la nouvelle lampe.

1. Sélectionnez Mise à 0 lampe.

Un écran de confirmation apparait.

1. Sélectionnez Oui pour réinitialiser le compteur de lampe à zéro.

Dépannage

Si vous rencontres un problème avec votre projeteur, consultez les informations suivantes. Si le problème persiste, veillez contacter votre revendeur régional ou le centre de service.

Problèmes d'image

Aucune image n' apparait à l'écran

Vérifiez que tous les câbles et les connexions d'alimentations sont connectés correctement comme décrit dans la section Installation.
Assurez-vous qu'aucune des broches des connecteurs n'est pas tordue ou casset.
Vérifiez si la lampe de projection a été correctement installée. Reportez-vous à la section Remplacer la lampe.
Vérifiez que vous avez retire le protège-objectif et que le projecteur est allumé.

Image partielle qui défile ou affichée de façon incorrecte

Appuyez sur "Re-Sync" sur la télécommande.
Si vous utilisez un ordinateur de bureau: Pour Windows 95, 98, 2000, XP:

1. Ouvrez l'icone Poste de Travail, le dossier Panneau de configuration et double cliquez sur l'icone Afficher.
2. Sélectionnéz l'onglet Paramètres.
3. Vérifiez que votre paramètre de résolution d'affichage est inférieur ou égal à UXGA (1600 x 1200).
4. Cliquez sur le bouton Propriétés avances.

Si le projecteur ne projete toujours pas l'image complète, vous devrez aussi changer le monieur d'affichage que vous utilisez. Reportez-vous aux étapes suivantes.

1. Vérifiez que le paramètre de résolution est inférieur ou égal à UXGA (1600 x 1200).
2. Sélectionné le bouton Modifier sous l'onglet Ecran.
3. Cliquez sur Afficher tous les péripériques. Puis sélectionné Types de monieur standard dans la boîte SP;CHOISSEZ le mode de résolution dont vous avez besoin dans la boîte "Modèles".
4. Vérifiez que le paramètre de résolution du moniteur est inférieur ou égal à UXGA (1600 x 1200). (*)

Si vous utilisez un Ordinateur portable:

1. Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur.
2. Appuyez sur les paramètres de permutation de sortie. Exemple: [Fn]+[F4]

Acer ⇒	[Fn]+[F5]	IBM/Lenovo ⇒ [Fn]+[F7]
Asus ⇒	[Fn]+[F8]	HP/Compaq ⇒ [Fn]+[F4]
Dell ⇒	[Fn]+[F8]	NEC ⇒ [Fn]+[F3]
Gateway ⇒	[Fn]+[F4]	Toshiba ⇒ [Fn]+[F5]

Mac Apple:
Preférences système Affichage Organisation Affichage Miroir

Si vous rencontres des difficultés pour changer les résolutions ou que vous moniteur se fige, redémarrez l'ensemble de l'équipement ainsi que le projecteur.

L'écran de l'ordinateur portable ou du PowerBook n'affiche pas votre presentation

Si vous utilisez un Ordinateur portable :

Certains ordinateurs portables peuvent désactiver leur propres écrons lors de l'utilisation d'un second périphérique d'affichage. Chacun d'eux a une manière propre d'être réactivé. Consultez le manuel de votre ordinateur pour des informations détaillées.

L'image est instable ou vacillante

Utilisez Suivi pour la corriger. Voir en page 34 pour plus d'informations.
Changez le parametre de couleur du moniteur sur votre ordinateur.

L'image présente une barre verticale vacillante

Utilisez Fréquence pour effectuer un réglage. Voir en page 34 pour plus d'informations.
Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour le rendre compatible avec le projeteur.

L'imagen'estpasnette

Assurez-vous d'avoir retire le protège-objectif.
Ajustez la bague de variation de la focale sur l'objet du projecteur.
Assurez-vous que l'écran de projection se trouve à une distance ajustée du projecteur Voir pages 17-18 pour plus d'informations.

L'image est étirée lors de l'affichage d'un DVD 16:9

Lorsque vous regardez un DVD anamorphotic ou un DVD 16:9, le projecteur affiche la meilleure image au format 16:9 dans l'OSD. Si vous regardez un DVD au format 4:3, veuilles change le format pour 4:3 dans l'OSD du projecteur. Si l'image est toujours étiérée, vous devrez également régler le rapport d'aspect en vous lié Parent à ce qui suit:

Veuillez configurer le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.

L'image est trop petite ou trop grande

Réglez la Bague de Réglage du Zoom sur le dessus du projecteur.
Rapprochez ou éloignez le projecteur de l'écran.
Pressez le bouton [Menu] sur la télécommande ou sur le panneau de contrôle du projecteur, allez sur Affichage | Recherche et essayez avec les paramètres différents.

Des bords de l'image sont inclinés

Il n'est pas recommendé d'utiliser le Trapèze.

Si possible, repositionné le projecteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.
Appuyez sur [Trapèze +/-] sur la télécommande jusqu'à ce que les bords de l'image soient verticaux.

L'imagé est renversée

Sélectionnez Réglages | Projection dans l'OSD et réglez la direction de projection.

Problèmes d'intermission

Le projecteur arrêté de répondre aux commandes

Si possible, eteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 60 secondes avant de reconnectcer l'alimentation.

La lampe grille ou émet un claquement

Quand la lampe atteint la fin de sa durée de vie, elle grillera, évientuèlement avec un fort bruit de claquage. Si cela se produit, le projecteur ne s'allumera pas tant que le module de lampe n'aura pas été remplaced. Pour remplacer la lampe, suivez les procédures qui figurent dans la section Remplacement de la lampe en page 49.

Indication de l'etat du projecteur

Message de code d'erreur	DEL d'alimentation/ Clignote	DEL Lampe/ Clignote
Erreur d'etat de rupture thermique	4	0
Erreur Ventilateur 1 (Ventilateur d'alimentation)	6	1
Erreur Ventilateur 2 (Ventilateur de lampe)	6	2
Erreur Ventilateur 3 (Ventilateur souffrant)	6	3
Détection de capteur de ported lampe haut	7	0
Erreur DMD	8	0
Erreur de roue de couleur	9	0

Rappels de message

Remplacement de la lampe :

Lampe Approche Terminaison

Hors limits : (voir ce qui suit pour plus d'informations)

Signal d'entrée hors limites diminuer la résolution d'image.

Problèmes de télécommande

Si la télécommande ne fonctionne pas

Vérifiez que l'angle de fonctionnement de la télécommande est de ± 15 environ.
Assurez-vous qu'il n'y aaucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 7m (23 pieds) du projecteur.
Assurez-vous que les piles sont correctement insérées.
Remplacez les piles faibles de la télécommande.

Problèmes audio

Il n'y a pas de son

Reglez le volume sur la télécommande.
Réglez le volume de la source audio.
Vérifiez la connexion du cable audio.
Testez la source de sortie audio avec d'autres haut-parleurs.
Faites vérifier le projecteur.

Le son est déformé

Vérifiez la connexion du cable audio.
- Testez la source de sortie audio avec d'autres haut-parleurs.
Faites vérifier le projecteur.

Remplacement de la lampe

La lampe de projection doit être remplaçée quand elle grille. Elle ne doit être remplaçée que par une lampe certifiée, que vous pouvez commander chez vous vendeur local.

Important :

La lampe contient une certaine quantite de mercure et doit etre eliminee conformement a la reglementation locale.
Evitez de toucher la surface en verre de la nouvelle lampe, car cela pourrait raccourcir sa durée de vie.

Avertissement :

Prenez soit d'eteindre et de débrancher le projecteur au moins une heures avant de replacer la lampe. Le non respect de cette consigne pourrait entrainer de graves brûlures.

1. Desserrez les deux vis prisonerières sur le couvercle du compartment de lampe (A). Retirez le couvercle du compartment de la lampe (B).
2. Retirez les deux vis du module de la lampe (A). Soulevez le module par la poignée (B).
3. Tirez fermement sur la poignée du module pour retarder le module de la lampe.
4. 5 & 6. Insertion est l'inverse de suppression.

Après le remplacement de la lampe, le compteur d'heures de lampe doit être réinitialisé. Voir en page 43 pour plus d'informations.

Nettoyer le projecteur

Nettoyer le projecteur pour-retirer poussière et traces de doigts et assurer un bon fonctionnement.

Avertissement :

Prenez soit d'eteindre et de débrancher le projecteur au moins une heures avant de remplacer la lampe.

Nettoyage. Le non respect de cette consigne pourrait entraîner de graves brûlures.

N'utilisez qu'un tissu légèrement humide. Ne pas laisser d'eau pénétrer par les orifices de ventilation du projecteur.
Si un peu d'eau penètre à l'intérieur du projecteur pendant le nettoyage, laissez-le débranché plusieurs heures dans une salle bien aérée avant de l'utiliser.
Si une grande quantité d'eau pénétre dans le projecteur en le nettoyant, faites-le vérifier.

Nettoyage de l'objet

Voupez acheter des produits de nettoyage d'objet optique dans la plupart des magasins d'appareils photo. Suivez ces étapes pour nettoyer l'objet du projecteur.

1. Appliquez un peu de nettoyant d'objet optique sur un tissu doux et propre.

(N'appliquez pas le produit directement sur l'objet.)

1. Essuyez légèrement l'objet dans un mouvement circulaire.

Attention :

N'utilise pas de nettoyants ou dissolvants abrasifs.
N'appliquez pas de nettoyants pour éviter de décolorer le boîtier du projeteur.

Nettoyage du boitier

Suivez ces étapes pour nettoyer le boitant du projecteur.

1. Essuyez la poussière avec un chiffon humide.
2. Humidifiez le chiffon avec de l'eau chaude et un détergent doux (de vaisselle, par exemple), et essuyez le boîtier.
3. Rincez le détergent du tissu et essuyez le projecteur à nouveau.

Attention :

Pour empêcher la décoloration du boîtier, n'utilisez pas de nettoyants abrasifs à base d'alcool.

Compatibilité d'ordinateurs

Modes de Compatibility

Signal	Résolution	Vitesse de rafraîchissement (Hz)
NTSC	-	60
PAL/SECAM	-	50
VESA	640 x 350	70,1/85,1
	640 x 400	70,1/85,1
	720 x 350	70
	720 x 400	70/85/88
	720 x 576	50/60
VGA	640 x 480	60/67/72,8/75/85
SVGA	800 x 600	56,3/60,3/75/72,2/80/85,1
	832 x 624	72/75
	1024 x 576	50/60
XGA	1024 x 768	60/70,1/72/75/85/87
	1152 x 864	60/70/75/85/75
	1152 x 870	75
HD720	1280 x 720	50/60/75/85
WXGA	1280 x 768	60/70/75/85
WXGA-800	1280 x 800	60
SXGA	1280 x 1024	60/75/85
SXGA+	1400 x 1050	60
UXGA	1600 x 1200	60
	1600 x 1050	60
HD1080	1920 x 1080	24/50/60/75
WUXGA	1920 x 1200	60/75
HDTV	1920 x 1080i	50/60
	1920 x 1080p	50/60
	1280 x 720p	50/60
SDTV	720 x 576i	50
	720 x 576p	50
	720 x 480i	60
	720 x 480p	60

Compatibilité de Apple Mac

Résolution		Macbook	Macbook Pro (Intel)	Power Mac G5	Power Mac G4
	Hz-	Analogue	Analogue	Analogue	Analogue
800x600	60	o	o	-	-
800x600	72	o	o	o	o
800x600	75	o	o	o	o
800x600	85	o	o	o	o
1024x768	60	o	o	o	o
1024x768	70	o	o	o	o
1024x768	75	o	o	o	o
1024x768	85	o	o	o	o
1280x720	60	o	o	o	o
1280x720	75	o	o	-	o
1280x720	85	o	o	-	o
1280x768	60	o	o	-	o
1280x768	75	o	o	o	o
1280x768	85	o	o	-	o
1280x800	60	o	o	o	o
1280x1024	60	-	o	o	o
1280x1024	75	-	o	o	-
1680x1050	60	o	o	-	-
1920x1200	60	o	o	-	-

Installation au plafond

Veuillez
noter que des
dommages sur
le projecteur
suite à une
mauvaise
installation
annulent la
garantie.

Assurez-vous qu'il y a une distance d'au moins 10 cm entre le couvercle inférieur du projecteur et le plafond.
Evitez de placer le projecteur pres de sources de chaleur comme des dispositifs de climatisation et des radiateurs. Tout excès de chaleur entraine l'arrêt du projecteur.

Pour éviter d'endommager votre projecteur, veuillez utiliser le kit de fixation recommandé pour l'installation.

Pour des raisons de conformité, utilisez uniquement une fixation pour plafond et des vis certifiées UL répondant aux spécifications suivantes :

M4 x 3 Fixations au plafond, Longueur maximum 6mm

Consultez le schéma suivant pour fixer le projecteur au plafond.

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuilles contacter votre bureau régional.

ETATS-UNIS

715 Sycamore Drive

Milpitas, CA 95035, USA

Tel: [phone]

www.optomausa.com

Télécopie: 408-383-3702

Service: [e-mail]

Canada

5630 Kennedy Road, Mississauga,

ON, L4Z 2A9, Canada

Tél: [phone]

www.optoma.ca

Télécopie:905-361-2581

Europe

Bâtiment E 81-83 avenue Edouard Vaillant

92100 Boulogne Billancourt, France

Tel: [phone]

Télécopie: [phone]

Service: [e-mail]

Espagne

C/ José Hierro, 36 Of, 1C

28529 Rivas Vacia, Madrid, Spain

Tel: [phone]

Télécopie: [phone]

Allemagne

Avis concernant les Réglementations & la Sécurité

Cet appendiceiste les instructions generales concernant notre projecteur.

Avis FCC

Cet apparéil a été testé et reconnu conforme aux limites pour les apparéils numériques de Classe B, conformément à l'article 15 des Règlements FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet apparéil génére, utilise et peut émettre de l'énergie féquence radio, et s'il n'est pas installé et utilisé en accord avec les instructions, il peut provoquer des interférences dans les communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produit pas dans une installation particulière. Si cet apparéil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l' apparéil, l'utilisateur est encouraged à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne de réception.
Eloigner l'appareil du récepteur.
Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
Consulter le revendeur ou un technician radio/television experimenté.

Avis : Câbles blindés

Toutes les connexions aux autres apparciels informatiques doivent être effectuees à l'aide de cables blindés afin de preserver la conformite avec les reglementations FCC.

Précaution

Tous les changements ou les modifications non expressement approuvés par le constructeur peuvent annuler le droit de l'utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser cet projecteur.

Conditions de fonctionnement

Ce matériel est conforme à l'Article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes:

1. Cet apparéil ne doit pas provoquer d'interférences néfastes, et
2. Cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis: Câbles blindés

Cette apparéil numérique de classe B est conforme avec l'ICES-003 canadien.

Remarque à l'intention des utilisateurs canadiens

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne

Directive 2004/108/EC EMC (comprenant les amendements)
Directive 2006/95/EC concernant la Basse Tension
Directive 1999/5/EC R & TTE (si le produit dispose de la fonction RF)

Consignes de mise au rebut

Ne pas jeter cet apparéil électronique dans les déchets pour vous en débarrasser. Pour réduire la pollution et garantir une première protection de l'environnement, veuillez le recycler.
