MODE D'EMPLOI EP727 OPTOMA

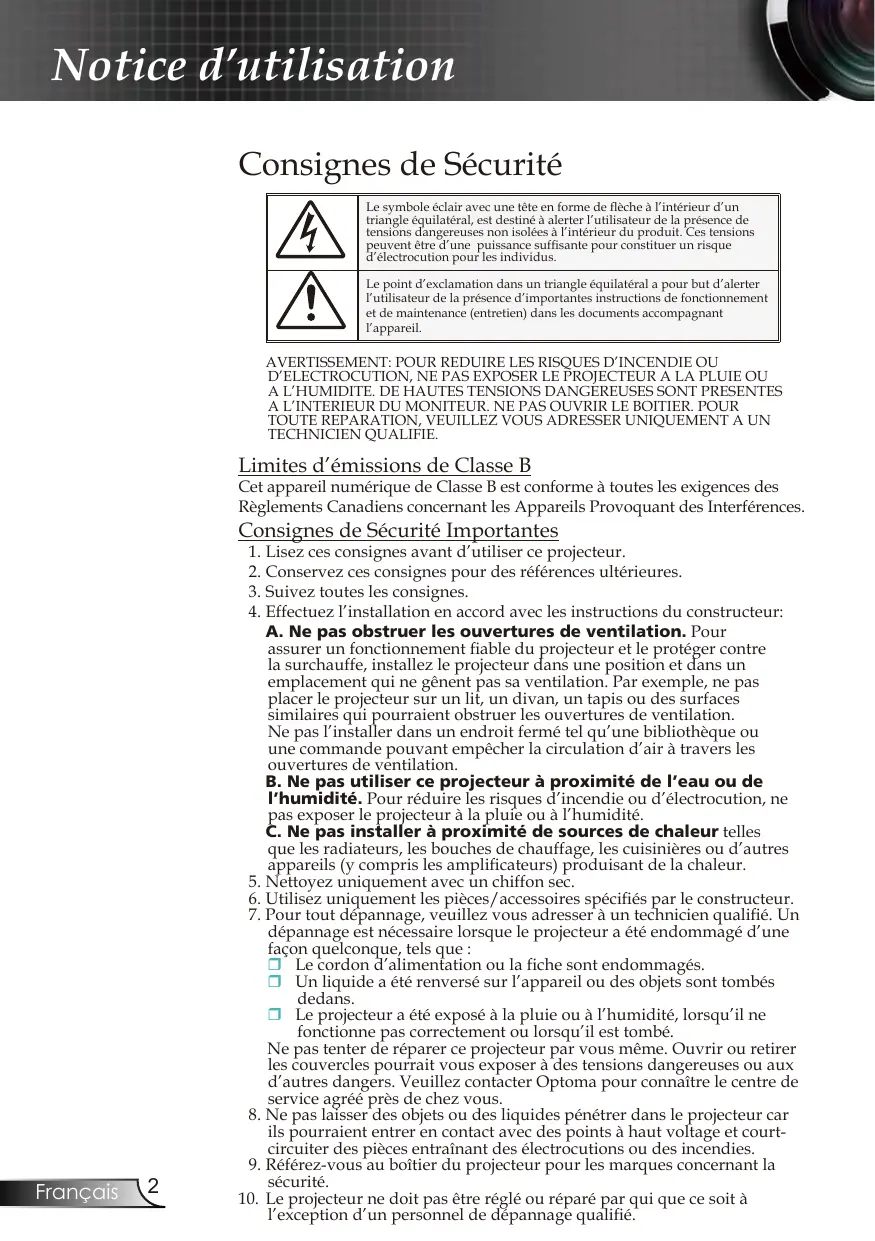

Français Notice d’utilisation Consignes de Sécurité Le symbole éclair avec une tête en forme de flèche à l’intérieur d’un triangle équilatéral, est destiné à alerter l’utilisateur de la présence de tensions dangereuses non isolées à l’intérieur du produit. Ces tensions peuvent être d’une puissance suffisante pour constituer un risque d’électrocution pour les individus. Le point d’exclamation dans un triangle équilatéral a pour but d’alerter l’utilisateur de la présence d’importantes instructions de fonctionnement et de maintenance (entretien) dans les documents accompagnant l’appareil.

AVERTISSEMENT: POUR REDUIRE LES RISQUES D’INCENDIE OU

D’ELECTROCUTION, NE PAS EXPOSER LE PROJECTEUR A LA PLUIE OU A L’HUMIDITE. DE HAUTES TENSIONS DANGEREUSES SONT PRESENTES A L’INTERIEUR DU MONITEUR. NE PAS OUVRIR LE BOITIER. POUR TOUTE REPARATION, VEUILLEZ VOUS ADRESSER UNIQUEMENT A UN TECHNICIEN QUALIFIE. Limites d’émissions de Classe B Cet appareil numérique de Classe B est conforme à toutes les exigences des Règlements Canadiens concernant les Appareils Provoquant des Interférences. Consignes de Sécurité Importantes Français

1. Lisez ces consignes avant d’utiliser ce projecteur.

2. Conservez ces consignes pour des références ultérieures.

3. Suivez toutes les consignes.

4. Effectuez l’installation en accord avec les instructions du constructeur:

A. Ne pas obstruer les ouvertures de ventilation. Pour assurer un fonctionnement fiable du projecteur et le protéger contre la surchauffe, installez le projecteur dans une position et dans un emplacement qui ne gênent pas sa ventilation. Par exemple, ne pas placer le projecteur sur un lit, un divan, un tapis ou des surfaces similaires qui pourraient obstruer les ouvertures de ventilation. Ne pas l’installer dans un endroit fermé tel qu’une bibliothèque ou une commande pouvant empêcher la circulation d’air à travers les ouvertures de ventilation. B. Ne pas utiliser ce projecteur à proximité de l’eau ou de l’humidité. Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer le projecteur à la pluie ou à l’humidité. C. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d’autres appareils (y compris les amplificateurs) produisant de la chaleur.

5. Nettoyez uniquement avec un chiffon sec.

6. Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.

7. Pour tout dépannage, veuillez vous adresser à un technicien qualifié. Un

dépannage est nécessaire lorsque le projecteur a été endommagé d’une façon quelconque, tels que : Le cordon d’alimentation ou la fiche sont endommagés. Un liquide a été renversé sur l’appareil ou des objets sont tombés dedans. Le projecteur a été exposé à la pluie ou à l’humidité, lorsqu’il ne fonctionne pas correctement ou lorsqu’il est tombé. Ne pas tenter de réparer ce projecteur par vous même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d’autres dangers. Veuillez contacter Optoma pour connaître le centre de service agréé près de chez vous.

8. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur car

ils pourraient entrer en contact avec des points à haut voltage et courtcircuiter des pièces entraînant des électrocutions ou des incendies.

9. Référez-vous au boîtier du projecteur pour les marques concernant la

10. Le projecteur ne doit pas être réglé ou réparé par qui que ce soit à

l’exception d’un personnel de dépannage qualifié. Notice d’utilisation Mise en Garde Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide utilisateur. ▀■ Avertissement- N e pas regarder dans l’objectif du projecteur lorsque la lampe est allumée. La luminosité importante risque de vous abîmer les yeux. ▀■ Avertissement- P our réduire les risques d’incendie ou d’électrocution, ne pas exposer le projecteur à la pluie ou à l’humidité. ▀■ Avertissement- V euillez ne pas ouvrir et ne pas démonter le projecteur car cela pourrait provoquer une électrocution. ▀■ Avertissement- L orsque vous changez la lampe, veuillez laisser refroidir l’unité et suivez les consignes de remplacement. Reportez-vous aux pages 47-48. ▀■ Avertissement- C e projecteur détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu’il affiche des messages d’avertissement. ▀■ Avertissement- U tilisez la fonction “Mise à 0 lampe” depuis le menu OSD “Options|Paramètres Lampe” après avoir changé le module de la lampe (référez-vous à la page 40). Lorsque la lampe atteint sa durée de vie, le projecteur ne se rallumera pas tant que le module de la lampe n’est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section “Remplacement de la lampe” en pages 47-48. ▀■ Avertissement- L orsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l’alimentation. Laissez le projecteur 90 secondes pour qu’il refroidisse. ▀■ Avertissement- N e pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement. ▀■ Avertissement- L orsque la lampe atteint presque la fin de sa durée de vie, le message “Avertissement Ampoule : Durée de vie de la lampe expirée.” s’affichera à l’écran. Veuillez contacter votre revendeur régional ou le centre de service pour remplacer la lampe le plus rapidement possible. ▀■ Avertissement- P our empêcher les blessures aux yeux, ne pas regarder directement dans la lumière du laser de la télécommande et ne pas pointer la lumière du laser vers d’autres personnes. Cette télécommande est équipée d’un laser de Classe II émettant des rayonnements.

Français Notice d’utilisation A faire : Eteindre le produit avant tout nettoyage. Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur. Débrancher la fiche d’alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période. A ne pas faire: e pas bloquer les fentes et les ouvertures de ventilation de l’unité. e pas utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l’unité. Ne pas utiliser dans les conditions suivantes: - Dans des environnements extrêmement chauds, froids ou humides. - Dans des zones susceptibles de comporter un excès de poussière et de saleté. - A proximité de tout appareil générant un champ magnétique puissant. - Sous la lumière directe du soleil.

Notice d’utilisation Avertissement de Sécurité pour les Yeux ▀■ Evitez de regarder directement et constamment dans les faisceaux du projecteur. ▀■ Restez le moins souvent possible en face du faisceau. Eloignez des faisceaux le plus possible. ▀■ L’utilisation d’un bâton ou d’un pointeur laser est recommandée pour l’utilisateur afin qu’il ne se trouve pas au milieu du faisceau. ▀■ Assurez-vous que votre projecteur est situé en dehors de la ligne de vue de l’écran vers le public; de cette manière, lorsqu’un présentateur regarde le public, il n’a pas également à regarder la lampe du projecteur. La meilleure façon de faire ceci est d’installer le projecteur au plafond plutôt qu’au sol ou sur une table. ▀■ Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu’on leur demande de montrer quelque chose sur l’écran. ▀■ Afin de minimiser la consommation électrique de la lampe, utilisez les rideaux pour diminuer le niveau de la lumière de la pièce.

Français Introduction Caractéristiques du Produit Ce produit est un projecteur DLP ® de 0,55 pouces à simple puce. Les caractéristiques sont remarquables, avec notamment: Technologie DLP® à Simple Puce Texas Instruments Compatibilité avec les ordinateurs : Apple Macintosh, iMac, et Normes VESA: UXGA, SXGA+, SXGA, WXGA, XGA, SVGA, VGA Compatibilité Vidéo: ■ NTSC, NTSC4.43

■ PAL/PAL-M/PAL-N/SECAM

■ Compatible SDTV (480i/p, 576i/p) ■ Compatible HDTV (720p, 1080i) Détection automatique de la source et paramètres réglables par l’utilisateur Télécommande IR complète avec pointeur laser et contrôle de la souris Menu à l’écran multilingue simple à utiliser Correction avancée du trapèze numérique et recadrage de l’image plein écran Panneau de commandes facile d’utilisation Un haut-parleur intégré avec amplificateur de 1 Watts Compatible Macintosh et PC Support DVI-I (conforme HDCP) Français

Introduction Vue d’ensemble du paquet Ce projecteur est livré avec tous les éléments illustrés ci-dessous. Vérifiez-les pour vous assurer que votre unité est complète. Contactez immédiatement votre fournisseur s’il manque quoi que ce soit. En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents. Projecteur avec protègeobjectif Cordon d’alimentation 1,8m Câble de type Y de 100mm (Disponible uniquement pour les versions EMEA et ASIA) Câble USB de 1,8m (Disponible pour la version EMEA uniquement) Câble VGA 1,8 m Télécommande IR Documentation : Boîtier de transport 2 x piles AAA Manuel Utilisateur Carte de Garantie Carte de Démar rage Rapide Carte WEEE

Français Introduction Vue d’ensemble sur le produit Unité principale

1. Panneau de commandes

4. Objectif pour zoom

8. Ports de connexion

9. Prise d’alimentation

10. Pied pour réglage de

l’inclinaison Introduction Panneau de commandes

Enter Menu Marche Muet AV Source Re-Sync Quatre Touches de Sélection Directionnelles DEL de la température DEL de la lampe DEL d’Alimentation

1. Connecteur USB (connexion à l’ordinateur pour la fonction

de souris à distance)

2. Connecteur RS-232

3. Connecteur Entrée Audio

4. Connecteur Entrée S-Vidéo

5. Connecteur Entrée DVI-I

(Entrée Signal Numérique PC (HDCP)/Analogique PC/ Vidéo Composant)

6. Connecteur Entrée VGA/PERITEL (Entrée Signal

Analogique PC/Vidéo Composant, Entrée HDTV/ PERITEL)

7. Connecteur Sortie VGA (Sortie du moniteur en boucle)

8. Prise d’alimentation

9. Port de Verrouillage KensingtonTM

Introduction Télécommande

5. Clic droit de souris

de Sélection Directionnelles

22. Clic gauche de souris

23. Contrôle de la Souris/

24. Boutons numériques

(pour saisie du mot de passe)

Français Installation Connexion du Projecteur Connexion à l’Ordinateur de Bureau/Ordinateur Portable

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Installation Connexion aux Sources Vidéo Lecteur DVD, Décodeur, Récepteur HDTV

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Sortie vidéo Sortie S-vidéo 1......................................................................................................... Cordon d’alimentation 2............................................... Adaptateur RVB/S-Vidéo Péritel (Accessoire optionnel) 3................................................................................ Câble S-Vidéo (Accessoire optionnel) 4......... Adaptateur Composant/HDTV 15-broches vers 3 RCA (Accessoire optionnel) 5................................................................Câble Vidéo Composite (Accessoire optionnel) 6.................................................................... Adaptateur Composite Type Y vers S-Vidéo 7............................................................. Câble Composant 3 RCA (Accessoire optionnel) 8................................................................Câble Audio Jack/RCA (Accessoire optionnel)

Français Installation Mise sous/hors tension du projecteur Mise sous tension du projecteur

1. Retirez le protège-objectif.

2. Assurez-vous que le cordon d’alimentation et le câble

de signal sont correctement connectés. La DEL d’alimentation s’allume en Orange.

3. Allumez la lampe en pressant le bouton “Marche/Arrêt”

situé sur le haut du projecteur ou sur la télécommande. La DEL d’alimentation clignotera en vert. L’écran de démarrage s’affichera dans environ 10 secondes. La première fois que vous utiliserez le projecteur, vous pouvez choisir votre langue préférée dans le menu rapide une fois l’écran de démarrage affiché.

4. Allumez votre source (ordinateur de bureau, ordinateur

portable, lecteur vidéo etc.). Le projecteur détectera automatiquement la source. Si vous connectez plusieurs sources en même temps, pressez le bouton “Source” sur le panneau de commandes ou la touche de source directe sur la télécommande pour passer de l’une à l’autre. DEL d’Alimentation

Allumez d’abord le projecteur et ensuite sélectionnez les sources de signaux. Français

Protège-objectif Marche/Arrêt Installation Mise hors tension du projecteur

1. Pressez le bouton “Marche/Arrêt” pour éteindre la lampe

du projecteur, vous verrez un message s’afficher sur l’écran du projecteur.

2. Pressez à nouveau le bouton “ Marche/Arrêt” pour

confirmer, autrement le message disparaîtra après 15 secondes. Lorsque vous pressez de nouveau le bouton “Marche/ Arrêt”, le système affichera le décompte sur l’écran.

3. Les ventilateurs de refroidissement continuent de

fonctionner pendant environ 10 secondes pour le cycle de refroidissement. Lorsque la DEL d’alimentation s’allume en Orange, cela signifie que le projecteur est entré en mode veille. Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu’à ce que le projecteur ait terminé le cycle de refroidissement et qu’il soit passé en mode veille. Une fois en mode veille, pressez simplement le bouton “Marche/ Arrêt” pour redémarrer le projecteur.

4. Débranchez le cordon d’alimentation de la prise de

courant et du projecteur.

5. N’allumez pas le projecteur tout de suite après l’avoir mis

hors tension. Témoin d’avertissement Lorsque le témoin “LAMP (LAMPE)” s’allume en rouge, le projecteur s’éteindra automatiquement. Veuillez contacter votre revendeur régional ou le centre de service. Reportezvous aux pages 54-55. Lorsque le témoin “TEMP” s’allume en rouge, cela signifie que le projecteur a surchauffé. Le projecteur s’éteindra automatiquement. Dans des conditions normales, le projecteur se rallumera une fois qu’il sera refroidi. Si le problème persiste, vous devrez contacter votre revendeur régional ou le centre de service. Reportez-vous aux pages 54-55. Lorsque le témoin “TEMP” clignote en rouge, cela signifie que le ventilateur est en panne. Veuillez contacter votre revendeur régional ou le centre de service. Reportez-vous aux pages 54-55. 15 Français Installation Réglage de l’Image Projetée Réglage de la Hauteur du Projecteur Le projecteur est équipé de pieds élévateurs pour régler la hauteur de l’image. Pour faire monter l’image:

1. Appuyez sur le bouton de l’élévateur .

2. Faites monter l’image à l’angle d’inclinaison souhaité ,

relâchez ensuite le bouton pour verrouiller les pieds en position.

3. Utilisez la vis dans le pied pour régler précisément

l’angle d’affichage. Pour faire descendre l’image:

1. Appuyez sur le bouton de l’élévateur.

2. Faites descendre l’image, puis relâchez le bouton pour

verrouiller le pied de l’élévateur en position.

3. Utilisez la vis dans le pied pour régler précisément

l’angle d’affichage.

Pied pour réglage de l’inclinaison Français

Bouton élévateur Installation Réglage du Zoom/Mise au point du Projecteur Vous pouvez tourner la bascule du zoom pour faire un zoom avant ou arrière. Pour faire la mise au point de l’image, faites tourner la bague de variation de la focale jusqu’à ce que l’image soit claire. Le projecteur fera la mise au point sur des distances entre 3,9 et 39,4 pieds (entre 1,2 et 12,0 mètres). Bague de réglage du zoom Bague de réglage de la focale

Français Commandes Utilisateur Panneau de Commandes et Télécommande Il existe deux façons de contrôler les fonctions: Le Panneau de Commandes et la Télécommande. Panneau de commandes Utilisation du panneau de commandes Power (Marche/ Arrêt) Référez-vous à la section “Mise sous/hors tension du projecteur” en pages 16-17. Menu Pressez “Menu” pour lancer le menu OSD (affichage à l’écran). Pour quitter l’OSD, pressez de nouveau “Menu”. Enter (Entrer) Confirmez votre sélection d’élément. AV Mute (Muet AV) Eteint/rallume momentanément l’audio et la vidéo. Quatre Touches de Sélection Utilisez pour choisir les éléments ou effectuer Directionnelles les réglages pour votre sélection. Source Pressez “Source” pour sélectionner un signal d’entrée. Re-Sync Synchronise automatiquement le projecteur sur la source d’entrée. DEL d’Alimentation Français Indique l’état du projecteur. DEL de la lampe Indique l’état de la lampe. DEL de la température Indique l’état de la température du projecteur.

Commandes Utilisateur Utilisation de la télécommande Télécommande Power (Marche/Arrêt) Référez-vous à la section “Mise sous/hors tension du projecteur” en pages 14-15. Laser Orientez la télécommande vers l’écran de vision, appuyez sur ce bouton et maintenezle appuyé pour activer le pointeur laser. Contrôle de la Souris/PC Le contrôle de la Souris/PC peut être utilisé pour piloter les mouvements de la souris. La fonction de la souris sera activée lorsque vous connectez votre ordinateur sur votre projecteur à l’aide du câble USB. Bouton G Clic gauche de souris. Bouton D Clic droit de souris. Page + Utilisez ce bouton pour aller en page haut. Page - Utilisez ce bouton pour aller en page bas. Enter (Entrer) Confirmez votre sélection d’élément. Source Pressez “Source” pour sélectionner un signal d’entrée. Re-Sync Synchronise automatiquement le projecteur sur la source d’entrée. Quatre Touces de Sélection Directionnelles Utilisez pour choisir les éléments ou effectuer les réglages pour votre sélection. Keystone +/(Trapèze +/-) Règle la distorsion de l’image provoquée par l’inclinaison du projecteur. (±18 degré) Volume +/- Permet d’augmenter/diminuer le son. Brightness (Luminosité) Règle la luminosité de l’image.

Français Commandes Utilisateur Utilisation de la télécommande Télécommande Français

Menu Pressez “Menu” pour lancer le menu OSD (affichage à l’écran). Pour quitter l’OSD, pressez de nouveau “Menu”. Zoom Pressez le bouton “+/-” pour agrandir ou diminuer une image. DVI Pressez “DVI” pour choisir la source DVI. VGA Pressez “VGA” pour choisir la source à partir du connecteur Entrée VGA/ PERITEL. AV Mute (Muet AV) Eteint/rallume momentanément l’audio et la vidéo. S-Video (S-Vidéo) Pressez “S-Vidéo” pour choisir la source S-Vidéo. Freeze (Figer) Presser “Figer” pour mettre l’image sur l’écran en pause. Video (Vidéo) Pressez “Vidéo” pour choisir la source vidéo composite. Cette fonction ne sera disponible que si le projecteur est connecté à une vidéo à l’aide du câble de type Y. Commandes Utilisateur Menus d’affichage à l’écran Le projecteur possède des menus d’affichage à l’écran qui vous permettent d’effectuer des réglages d’image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source. Comment fonctionner

1. Pour ouvrir le menu OSD, pressez “Menu” sur la Télécommande

ou le Pavé de Touches du Projecteur. 2 Lorsque l’OSD s’affiche, utilisez les touches pour sélectionner un élément dans le menu principal. Lors de la sélection d’une ou “Entrer “ pour entrer page en particulier, pressez la touche dans le sous-menu.

3. Utilisez les touches

pour sélectionner l’élément souhaité et réglez les paramètres avec les touches

4. Sélectionnez l’élément suivant à régler dans le sous-menu et

réglez comme décrit ci-dessus.

5. Pressez “Entrer” pour confirmer et l’écran retournera au menu

principal. 6. Pour quitter, pressez de nouveau “Menu”. Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres. Menu principal Sous-menu Paramètres

Français Commandes Utilisateur Arborescence du menu Français

Commandes Utilisateur Luminosité Mode Affichage Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d’images. Présentation: Bonnes couleurs et luminosité provenant de l’entrée PC. Luminosité: Luminosité maximale depuis l’entrée PC. Film: Pour le home cinéma. sRVB: Couleurs précises standardisées. Utilisateur: Paramétrages de l’utilisateur. Luminosité Règle la luminosité de l’image. Appuyez sur Appuyez sur Contraste pour assombrir l’image. pour éclaircir l’image. Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l’image. Le réglage du contraste modifie la quantité de noir et de blanc dans l’image. Appuyez sur Appuyez sur Netteté pour diminuer le contraste. pour augmenter le contraste. Règle la netteté de l’image. Appuyez sur Appuyez sur pour diminuer la netteté. pour augmenter la netteté.

Français Commandes Utilisateur Luminosité Saturation Les fonctions “Saturation” et “ Teinte” sont disponibles uniquement avec une source Vidéo. Règle une image vidéo depuis le noir et blanc jusqu’à des couleurs pleinement saturées. Appuyez sur Appuyez sur Teinte l’image.

pour augmenter la saturation sur l’image. Règle la balance des couleurs du rouge et du vert. Appuyez sur Appuyez sur Français pour diminuer la saturation sur l’image. pour diminuer la quantité du vert sur l’image pour augmenter la quantité du rouge sur Commandes Utilisateur Image | Couleur Couleur Sélectionnez les paramètres Gain Rouge/Vert/Bleu pour les réglages de la luminosité et le paramètre Bias pour les réglages du contraste pour l’intégralité de l’image. Les paramètres de couleur individuels comme Cyan, Magenta et Jaune sont également réglables. Remise à zéro Choisissez “Oui” pour réinitialiser les paramètres d’usine par défaut pour les réglages de couleur.

Français Commandes Utilisateur Image | Avancé Degamma Ceci vous permet de choisir une table degamma qui a été réglée précisément pour délivrer la meilleure qualité d’image pour la sortie. Film: pour le home cinéma. Video: pour la source vidéo ou TV. Graphique: pour la source image. PC: pour la source ordinateur ou PC. BrilliantColorTM Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l’image. Les valeurs peuvent aller de “0” à “10”. Si vous préférez une image plus lumineuse, réglez vers le paramètre maximal. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimal. Temp. Couleur Règle la température des couleurs. A une température plus élevée, l’écran apparaît plus chaud ; à une température plus basse, l’écran apparaît plus froid. Echelle Chroma. Sélectionner un type de matrice de couleur approprié entre AUTO, RVB et YUV. Français

Commandes Utilisateur Image | Avancé Source d’Entrée Active les sources d’entrée. Pressez “ ” pour passer au menu pour sélectionner. suivant illustré ci-dessous puis utilisez Pressez “Entrer” pour terminer votre sélection. Le projecteur ne recherchera pas les entrées désélectionnées.

Français Commandes Utilisateur Image Recherche Utilisez cette fonction pour choisir le format d’image souhaité. 4:3: Ce format est destiné aux sources d’entrée 4x3 non avancées pour TV à grand écran. 16:9 I: Ce format est destiné aux sources d’entrée 16x9, par exemple les HDTV et DVD avancées pour TV à grand écran. 16:9 II: Format d’affichage grand écran non standard du projecteur. Une partie de l’image originale sera découpée si le rapport d’aspect de l’image est inférieur à 1,67:1. Fenêtre: Lorsqu’une image 4:3 est plus grande qu’un écran 16:9, sélectionnez le mode “Fenêtre” pour que l’image corresponde à la taille de l’écran sans changer la distance de projection. Français

Commandes Utilisateur Zone d’affichage Zone image Signal d’entrée Affichage à l’écran 4:3 Recherche

16 : 9-II Recherche window Recherche

Français Commandes Utilisateur Image Suivi La fonction surbalayage permet d’éliminer les bruits dans une image vidéo. Surbalaye l’image pour éliminer le bruit de codage vidéo sur le bord de la source vidéo. Zoom Appuyez sur pour réduire la taille d’une image. Pressez pour agrandir une image sur l’écran de projection. Position H Déplace la position de l’image projetée horizontalement. Position V Déplace la position de l’image projetée verticalement. Trapèze V Pressez

pour régler verticalement la distorsion d’image et créer une image plus carrée. Français

Commandes Utilisateur Menu | Langue Langue Choisissez le menu OSD multilingue. Pressez

pour passer au sous-menu puis utilisez les touches pour sélectionner votre langue préférée. Pressez “Entrer” pour terminer votre

Français Commandes Utilisateur Menu Projection

Bureau Avant Le paramètre d’usine par défaut.

Bureau Arrière Quand vous sélectionnez cette fonction, le projecteur renverse l’image de manière à ce que vous puissiez projeter depuis l’arrière d’un écran translucide.

Avant Plafond Quand vous sélectionnez cette fonction, le projecteur retourne l’image pour une projection depuis plafond. Plafond Arrière Quand vous sélectionnez cette fonction, le projecteur renverse l’image et la retourne. Vous pouvez projeter depuis l’arrière vers un écran translucide avec une projection depuis le plafond. ID Projecteur Permet le contrôle RS232 d’un projecteur individuel. Plage de 01 à 99. Info Cachées Marche: Choisissez “Marche” pour masquer le message de recherche. Arrêt: Choisissez “Arrêt” pour afficher le message de recherche.

Commandes Utilisateur Menu Démarrer le logo Utilisez cette fonction pour choisir l’écran de démarrage voulu. Marche: Choisissez “Marche” pour afficher le logo Optoma. Arrêt: Choisissez “Arrêt” pour afficher une image vide.

Français Commandes Utilisateur Menu | Sécurité Sécurité hoisissez “Marche” pour utiliser la vérification de Marche: C sécurité lors de la mise sous tension du projecteur. hoisissez “Arrêt” pour pouvoir allumer le projecteur Arrêt: C sans vérification du mot de passe. Sécurité Horloge Permet de sélectionner la fonction de date (Mois/Jour/Heure) pour définir le nombre d’heures pendant lesquelles le projecteur peut être utilisé. Une fois que le temps s’est écoulé, vous devrez à nouveau entrer votre mot de passe. Français

Commandes Utilisateur Réglages | Sécurité ■ La première utilisation:

1. Le mot de passe doit comporter 4 chiffres, la VALEUR PAR

DEFAUT est “1234”. (La première utilisation)

2. Utilisez les boutons numériques de la télécommande pour

sélectionner votre mot de passe, puis pressez la touche “ ” pour confirmer votre sélection. Changer mot passe

” pour saisir l’ancien mot de passe.

2. Utilisez les boutons numériques pour saisir votre mot de

passe courant, puis pressez la touche “ ” une nouvelle fois pour passer au menu OSD suivant.

3. Faites défiler vers le bas pour choisir Mot de Passe puis

pressez “ ” pour activer.

4. Saisissez le nouveau mot de passe (d’une longueur

de 4 chiffres) à l’aide des boutons numériques de la télécommande puis pressez “ ” pour confirmer.

5. Saisissez une nouvelle fois le nouveau mot de passe et

appuyez sur “ ” pour confirmer.

Français Commandes Utilisateur Menu | Signal Suivi “Suivi” permet de synchroniser la fréquence du signal de l’affichage avec la carte graphique. Si l’image est instable ou vacillante, utilisez cette fonction pour corriger le problème. Fréquence “Fréquence” permet de modifier la fréquence des données d’affichage pour correspondre à la fréquence de la carte graphique de votre ordinateur. S’il y a une barre verticale vacillante, utilisez cette fonction pour effectuer un réglage. Position Horiz. Appuyez sur pour déplacer l’image vers la gauche. Appuyez sur pour déplacer l’image vers la droite. Position Vert. Appuyez sur Appuyez sur Français

pour déplacer l’image vers le bas. pour déplacer l’image vers le haut. Commandes Utilisateur Options Pos. Menu Choisissez la position du menu sur l’écran d’affichage. Verr. Source Marche: L e projecteur recherchera le port de connexion défini. Arrêt: Le projecteur recherchera d’autres signaux si le signal d’entrée courant est perdu. Haute Altitude Choisissez “Marche” pour activer le mode Haute Altitude. Fait fonctionner les ventilateurs à pleine vitesse en continu pour permettre un bon refroidissement de haute altitude du projecteur.r. Clavier Verrouillé Lorsque la fonction de verrouillage du clavier est activée, le panneau de commandes sera verrouillé mais le projecteur pourra toujours être piloté par la télécommande. Pour désactiver la fonction, utilisez la télécommande ou pressez la touche “Entrer” sur le panneau de commandes pendant 7 secondes. Couleur Arr Plan Utilisez cette fonction pour afficher un écran “Bleu” ou “Noir” lorsque aucun signal n’est disponible. Muet Choisir “Marche” pour couper le son. Choisir “Arrêt” pour rétablir le son.

Français Commandes Utilisateur Options Son Appuyez sur pour diminuer le volume. Appuyez sur pour augmenter le volume. Remise à zéro Choisissez “Oui” pour réinitialiser les paramètres d’affichage de tous les menus aux valeurs d’usine par défaut. Français

Commandes Utilisateur Options | Avancé Allumage direct Choisissez “Marche” pour activer le mode Allumage Direct. Le projecteur s’allumera automatiquement lorsqu’il est fourni de l’alimentation secteur, sans avoir à presser le bouton “MarcheArrêt/Veille” sur le panneau de contrôle du projecteur ou sur la touche “Marche/Arrêt” de la télécommande. Arrêt Auto (min) Règle l’intervalle du décompte. Le compte à rebours débutera lorsqu’il n’y a aucun signal envoyé au projecteur. Le projecteur s’éteindra automatiquement une fois le compte à rebours écoulé (en minutes). Mode Veille (min) Règle l’intervalle du décompte. Le décompte commencera avec ou sans une entrée de signal. Le projecteur s’éteindra automatiquement une fois le compte à rebours du mode veille écoulé. (en minutes)

Français Commandes Utilisateur Options |Parametres Lampe Heures Lampe Affiche le temps de projection. Rappel de Lampe Choisissez cette fonction pour faire apparaître ou masquer le message d’avertissement lorsque le message de changement de lampe s’affiche. Le message apparaîtra 30 heures avant la fin de sa durée de vie. Mode Lumineux Standard: Choisissez “Standard” pour atténuer la lampe du projecteur, ce qui baissera la consommation de courant et prolongera la durée de vie de la lampe d’environ 130%. Luminosité: Choisissez “Luminosité” pour augmenter la luminosité. Mise à 0 lampe Réinitialise le décompte des heures de vie de la lampe après l’avoir remplacée. Français

Annexes Dépannage Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service. (Voir en pages 54-55 pour les détails) Problèmes d’Image Aucune image n’apparaît à l’écran Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section “Installation “. Assurez-vous qu’aucune broche des connecteurs n’est tordue ou cassée. Vérifiez si la lampe de projection a été correctement installée. Veuillez vous référer à la section“Remplacement de la lampe”. Assurez-vous d’avoir retiré le protège-objectif et que le projecteur est sous tension. Image affichée partiellement, en défilement ou incorrecte “Re-Sync” sur la télécommande. Pressez Si vous utilisez un ordinateur: Pour Windows 95, 98, 2000, XP :

1. Ouvrez l’icône “Poste de travail”, ensuite le dossier “Panneau de

configuration” puis double-cliquez sur l’icône “Image”.

2. Sélectionnez l’onglet “Paramètres”.

3. Vérifiez que votre réglage de résolution d’affichage est inférieur

ou égal à UXGA (1600 x 1200).

4. Cliquez sur le bouton “Propriétés Avancées”.

Si le projecteur ne projète toujours pas toute l’image, vous devez également changer l’affichage du moniteur que vous utilisez. Référez-vous aux étapes suivantes.

5. Vérifiez que le réglage de résolution est inférieur ou égal à

6. Sélectionnez le bouton “Changer” sous l’onglet “Moniteur”.

7. Cliquez sur “Afficher tous les périphériques”. Ensuite

sélectionnez “Types de moniteur standard” sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous “Modèles”.

8. Vérifiez que le réglage de résolution de l’affichage du moniteur

est inférieur ou égal à UXGA (1600 x 1200). Si vous utilisez un Ordinateur Portable:

1. Suivez d’abord les étapes ci-dessus pour régler la résolution de

2. Appuyez sur les paramètres de bascule de la sortie. Exemple:

Compaq Dell Gateway IBM [Fn]+[F4] [Fn]+[F8] [Fn]+[F4] [Fn]+[F7] Hewlett Packard NEC Toshiba [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Préférence Système Image Disposition Affichage Miroir Si vous avez des difficultés pour changer les résolutions ou si votre moniteur se bloque, redémarrez tout l’équipement, y compris le projecteur. L’écran de l’ordinateur portable ou de l’ordinateur PowerBook n’affiche pas de présentation Si vous utilisez un ordinateur portable Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu’un second appareil d’affichage est utilisé. Chaque machine se réactive d’une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées. L’image est instable ou vacillante Utilisez “Suivi” pour fixer le problème. Reportez-vous à la page 36 pour plus d’informations. Changez les paramètres de couleur du moniteur sur votre ordinateur. L’image comporte une barre verticale vacillante Français

Utilisez “Fréquence” pour effectuer le réglage. Reportez-vous à la

page 36 pour plus d’informations. Vérifiez et reconfigurez le mode d’affichage de votre carte Annexes L’image est floue Assurez-vous d’avoir ouvert le protège-objectif. Réglez la bague de variation de la focale sur l’objectif du projecteur. Assurez-vous que l’écran de projection est à une distance obligatoire comprise entre 3,9 et 39,4 pieds (de 1,2 à 12,0 mètres) du projecteur. Reportez-vous à la page 17. L’image est étirée lors de l’affichage d’un DVD 16:9 Lorsque vous regardez un DVD anamorphotic ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9 du côté projecteur. Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l’OSD du projecteur. Si l’image est toujours étirée, vous devez également régler le rapport d’aspect en vous référant à ce qui suit: Veuillez configurer le format d’affichage pour un rapport d’aspect 16:9 (large) sur votre lecteur DVD. L’image est trop petite ou trop large Réglez la Bague de Réglage du Zoom sur le dessus du projecteur. Rapprochez ou éloignez le projecteur de l’écran. Pressez le bouton [Menu] sur la télécommande ou sur le panneau de contrôle du projecteur, allez sur “Image Recherche” et essayez avec les paramètres différents. Des bords de l’image sont inclinés Si possible, repositionnez le projecteur de manière à ce qu’il soit L’utilisation du Trapèze n’est pas recommandée.

centré par rapport à l’écran et au-dessous de celui-ci. Pressez le bouton [Keystone +/-] sur la télécommande jusqu’à ce que les bords de l’image soient verticaux. L’image est renversée Sélectionnez “ Menu Projection” dans l’OSD et réglez la direction de projection.

Français Annexes Problèmes d’Intermission Le projecteur arrête de répondre aux commandes Si possible, éteignez le projecteur puis débranchez le cordon d’alimentation et attendez au moins 60 secondes avant de reconnecter l’alimentation. La lampe grille ou émet un claquement Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n’est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section “Remplacement de la lampe” en pages 4748. Indication de l’Etat du Projecteur Message de la DEL Message DEL d’Alimentation DEL de la température DEL de la lampe (Vert/Orange) (Rouge) (Rouge) Etat Veille (cordon d’alimentation d’entrée) Clignotant en orange Mise sous tension (préchauffage) Clignotante en vert Lampe allumée Vert Erreur (surchauffe) Clignotant (à un intervalle de 0,25 secondes) Erreur (Panne du ventilateur ) Erreur (panne de la lampe) Lumière fixe Français

Aucune lumière Annexes Rappels de message Panne du ventilateur: Avertissement concernant la température: Remplacement de la lampe: Hors limites: (voir en page 49)

Français Annexes Problèmes liés à la Télécommande Si la télécommande ne fonctionne pas Vérifiez que l’angle de fonctionnement de la télécommande est de ±22,5° environ. Assurez-vous qu’il n’y aucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 6 m (20 pieds) du projecteur. Assurez-vous que les piles sont insérées correctement. Remplacez les piles faibles de la télécommande. Français

Annexes Remplacement de la lampe Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la fin de sa durée de vie, vous verrez un message d’avertissement. Une fois que vous voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.

Avertissement: Pour un montage au plafond, prenez des

précautions lorsque vous ouvrez le panneau d’accès à la lampe. Il est conseillé de porter des lunettes de sécurité lorsque vous changez l’ampoule pour un montage au plafond. “Des précautions doivent être obligatoirement prises afin d’éviter à des pièces desserrées de tomber du projecteur.”

Avertissement: Le compartiment de la lampe peut être chaud!

Laissez-le refroidir avant de changer la lampe!

Avertissement: Pour réduire les risques de blessures corporelles,

ne faites pas tomber le module de la lampe et ne touchez pas l’ampoule de la lampe. L’ampoule risque de se briser et de provoquer des blessures si elle tombe.

Procédure de remplacement de la lampe:

1. Mettez le projecteur hors tension en appuyant sur le bouton “Marche/Arrêt”.

2. Laissez le projecteur refroidir pendant au moins 30 minutes.

3. Débranchez le cordon d’alimentation.

4. Utilisez un tournevis pour retirer les 2 vis du couvercle.

5. Poussez vers le haut et retirez le couvercle.

6. Utilisez un tournevis pour retirer les 2 vis du module de la lampe.

7. Tirez la poignée de la lampe avec précautions.

8. Retirez le module de la lampe.

Pour replacer le module de la lampe, suivez les étapes précédentes dans l’ordre inverse.

9. Rallumez le projecteur et effectuez la fonction “Mise à 0 lampe” une fois

que le module de la lampe est changé. Réinitialisation de la Lampe: (i)Pressez “Menu” (ii)Sélectionnez “Options” (iii)Sélectionnez “Paramètres Lampe” (iv)Sélectionnez “Mise à 0 lampe” (v)Sélectionnez “Oui”. Français

Annexes Modes de Compatibilité Compatibilité avec les ordinateurs Sync V (Hz) Mode Résolution VGA 640 x 480 VGA 720 x 400 70/ 85 70/ 85 SVGA 800 x 600 56/ 60/ 72/ 75/ 85 56/ 60/ 72/ 75/ 85 Analogique Numérique 60/ 72/ 75/ 85 60/ 72/ 75/ 85 SVGA 832 x 624

Français Annexes Commandes RS232 Connecteur RS232 Connecteur VGA-In

Nom E/S (depuis le côté projecteur)

N°de Broche Spéc. N/A

Annexes Installation au plafond

1. Pour éviter d’endommager votre projecteur, veuillez

utiliser le kit de fixation recommandé par Optoma pour l’installation.

2. Si vous souhaitez utiliser un autre dispositif de fixation

au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications suivantes : Veuillez noter que des dommages suite à une mauvaise installation annuleront la garantie. Type de vis : M3 Longueur maximale de la vis : 10 mm Longueur minimale de la vis : 7,5mm

un kit de fixation au plafond d’un autre fabriquant, assurez-vous qu’il y a une distance d’au moins 10 cm entre le couvercle inférieur du projecteur et le plafond.

le projecteur près de sources de chaleur comme des dispositifs de climatisation et des radiateurs, sans quoi il risque de surchauffer et de se couper automatiquement.

Français Annexes Avis concernant les Réglementations & la Sécurité Cet appendice liste les instructions générales concernant votre projecteur. Avis FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie fréquence radio et, s’il n’ est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.
• Augmenter la distance entre l’appareil et le récepteur.
• Connecter l’appareil sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/ télévision expérimenté pour l’aide. Avis: Câbles blindés Toutes les connexions avec d’autres appareils informatiques doivent être effectuées à l’aide de câbles blindés pour rester conforme aux règlements FCC. Mise en garde Tous les changements ou les modifications non expressément approuvés par le constructeur peuvent annuler le droit de l’utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser cet appareil. Français

Annexes Conditions de Fonctionnement Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes:

1. cet appareil ne doit pas provoquer d’interférences

2. cet appareil doit accepter toutes les interférences reçues,

y compris celles pouvant provoquer un fonctionnement indésirable. Avis: Pour les utilisateurs canadiens Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne. Remarque à l’intention des utilisateurs canadiens Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada. Déclaration de Conformité pour les pays dans l’Union Européenne

• Directive 89/336/EEC EMC (comprenant les amendements)
• Directive 73/23/EEC concernant la Basse Tension (amendée par la 93/68/EEC)
• Directive 1999/EC R & TTE (si le produit dispose de la fonction RF) Consignes de mise au rebut Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l’environnement, veuillez le recycler.
