Retrouvez gratuitement la notice de l'appareil EP721 OPTOMA au format PDF.
Téléchargez la notice de votre Projecteur au format PDF gratuitement ! Retrouvez votre notice EP721 - OPTOMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EP721 de la marque OPTOMA.
Table des Matières Table des Matières 1 Notice d’utilisation 2
Mise en Garde3 Avertissement de Sécurité pour les Yeux5
Vue d’ensemble du paquet7 Vue d’ensemble sur le produit8

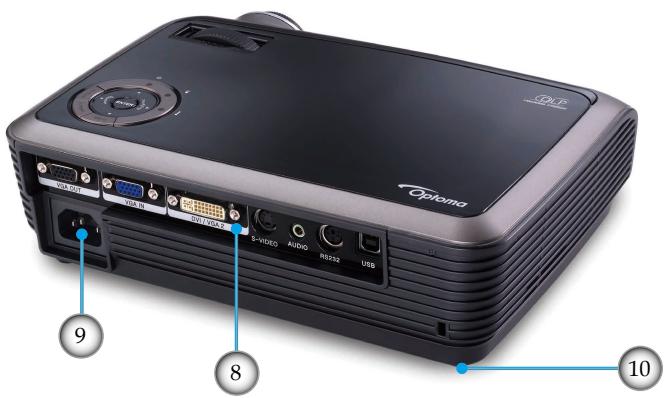

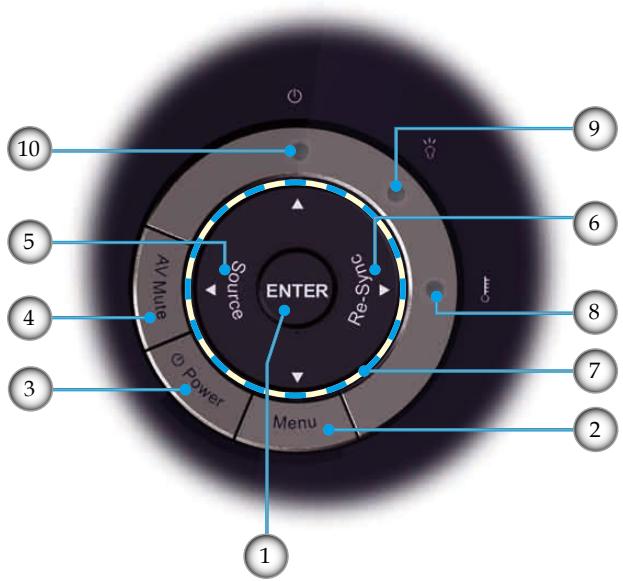

Panneau de commandes 9 Ports de connexion 10 Télécommande 11

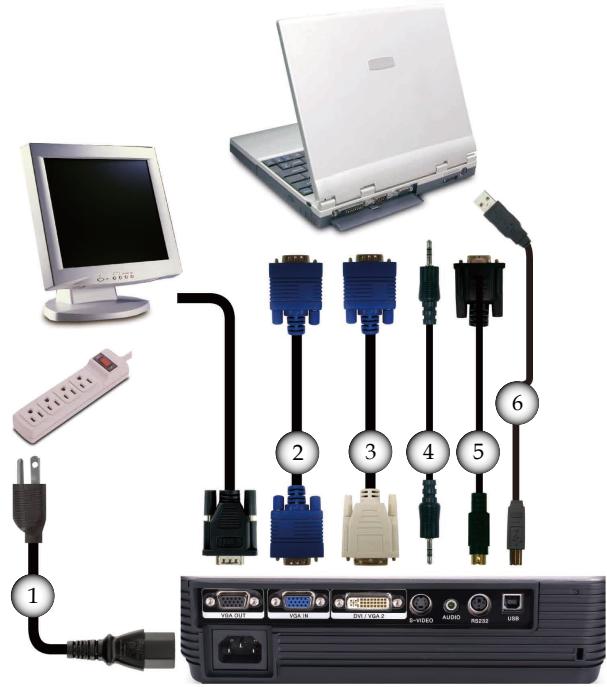

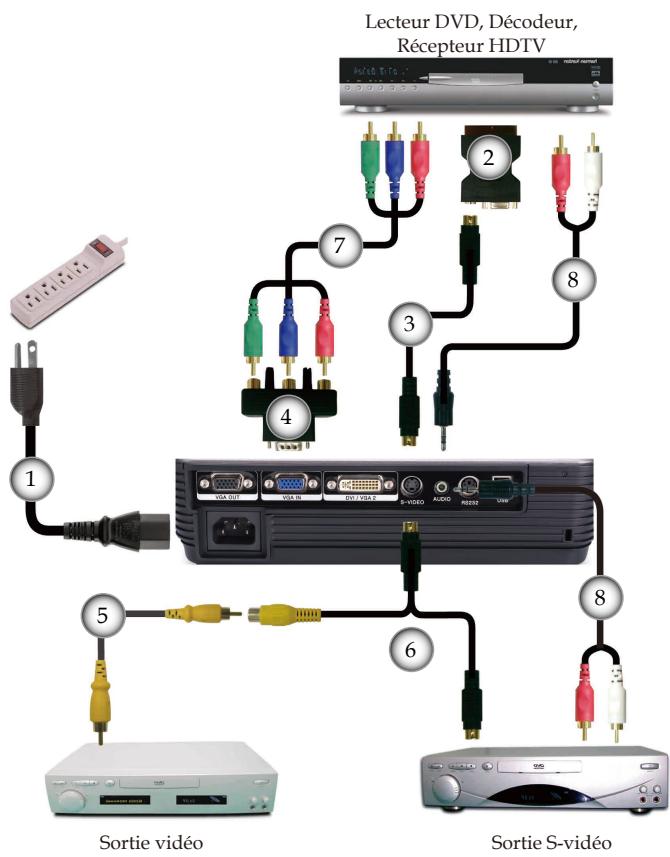

Connexion du Projecteur12 Réglage du Zoom/Mise au point du Projecteur 17 Réglage de la taille de l’image projetée 17
Menus d’affichage à l’écran21 Comment fonctionner 21 Arborescence du menu 22 Luminosité 23 Image 28 Menu 31 Remplacement de la lampe47 Modes de Compatibilité49 Commandes RS23250 Installation au plafond53 Les bureaux d’Optoma dans le monde54 Avis concernant les Réglementations & la Sécurité56
Règlements Canadiens concernant les Appareils Provoquant des Interférences.
4. Effectuez l’installation en accord avec les instructions du constructeur: A. Ne pas obstruer les ouvertures de ventilation. Pour assurer un fonctionnement fiable du projecteur et le protéger contre la surchauffe, installez le projecteur dans une position et dans un emplacement qui ne gênent pas sa ventilation. Par exemple, ne pas placer le projecteur sur un lit, un divan, un tapis ou des surfaces similaires qui pourraient obstruer les ouvertures de ventilation. Ne pas l’installer dans un endroit fermé tel qu’une bibliothèque ou une commande pouvant empêcher la circulation d’air à travers les ouvertures de ventilation. B. Ne pas utiliser ce projecteur à proximité de l’eau ou de l’humidité. Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer le projecteur à la pluie ou à l’humidité. C. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d’autres appareils (y compris les amplificateurs) produisant de la chaleur. 5. Nettoyez uniquement avec un chiffon sec. 6. Utilisez uniquement les pièces/accessoires spécifiés par le constructeur. 7. Pour tout dépannage, veuillez vous adresser à un technicien qualifié. Un dépannage est nécessaire lorsque le projecteur a été endommagé d’une façon quelconque, tels que : Le cordon d’alimentation ou la fiche sont endommagés. Un liquide a été renversé sur l’appareil ou des objets sont tombés dedans. Le projecteur a été exposé à la pluie ou à l’humidité, lorsqu’il ne fonctionne pas correctement ou lorsqu’il est tombé. Ne pas tenter de réparer ce projecteur par vous même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d’autres dangers. Veuillez contacter Optoma pour connaître le centre de service agréé près de chez vous. 8. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur car ils pourraient entrer en contact avec des points à haut voltage et courtcircuiter des pièces entraînant des électrocutions ou des incendies. 9. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité. 10. Le projecteur ne doit pas être réglé ou réparé par qui que ce soit à l’exception d’un personnel de dépannage qualifié.
Mise en Garde Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide utilisateur. ▀■ Avertissement- N e pas regarder dans l’objectif du projecteur lorsque la lampe est allumée. La luminosité importante risque de vous abîmer les yeux. ▀■ Avertissement- P our réduire les risques d’incendie ou d’électrocution, ne pas exposer le projecteur à la pluie ou à l’humidité. ▀■ Avertissement- V euillez ne pas ouvrir et ne pas démonter le projecteur car cela pourrait provoquer une électrocution. ▀■ Avertissement- L orsque vous changez la lampe, veuillez laisser refroidir l’unité et suivez les consignes de remplacement. Reportez-vous aux pages 47-48. ▀■ Avertissement- C e projecteur détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu’il affiche des messages d’avertissement. ▀■ Avertissement- U tilisez la fonction “Mise à 0 lampe” depuis le menu OSD “Options|Paramètres Lampe” après avoir changé le module de la lampe (référez-vous à la page 40). Lorsque la lampe atteint sa durée de vie, le projecteur ne se rallumera pas tant que le module de la lampe n’est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section “Remplacement de la lampe” en pages 47-48.

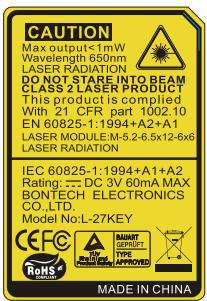

orsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l’alimentation. Laissez le projecteur 90 secondes pour qu’il refroidisse. ▀■ Avertissement- N e pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement. ▀■ Avertissement- L orsque la lampe atteint presque la fin de sa durée de vie, le message “Avertissement Ampoule : Durée de vie de la lampe expirée.” s’affichera à l’écran. Veuillez contacter votre revendeur régional ou le centre de service pour remplacer la lampe le plus rapidement possible. ▀■ Avertissement- P our empêcher les blessures aux yeux, ne pas regarder directement dans la lumière du laser de la télécommande et ne pas pointer la lumière du laser vers d’autres personnes. Cette télécommande est équipée d’un laser de Classe II émettant des rayonnements.
Débrancher la fiche d’alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.
N e pas bloquer les fentes et les ouvertures de ventilation de l’unité. N e pas utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l’unité. Ne pas utiliser dans les conditions suivantes: - Dans des environnements extrêmement chauds, froids ou humides. - Dans des zones susceptibles de comporter un excès de poussière et de saleté. - A proximité de tout appareil générant un champ magnétique puissant. - Sous la lumière directe du soleil.
la ligne de vue de l’écran vers le public; de cette manière, lorsqu’un présentateur regarde le public, il n’a pas également à regarder la lampe du projecteur. La meilleure façon de faire ceci est d’installer le projecteur au plafond plutôt qu’au sol ou sur une table.

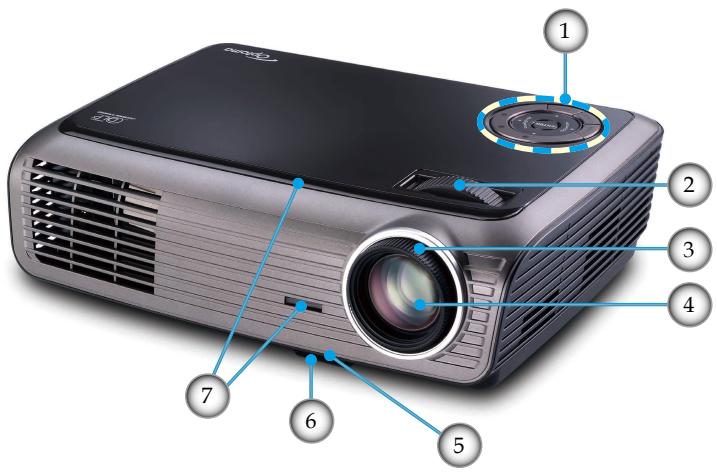

Les caractéristiques sont remarquables, avec notamment: Technologie DLP® à Simple Puce Texas Instruments Compatibilité avec les ordinateurs : Apple Macintosh, iMac, et Normes VESA: UXGA, SXGA+, SXGA, WXGA, XGA, SVGA, VGA Compatibilité Vidéo: ■ NTSC, NTSC4.43 Correction avancée du trapèze numérique et recadrage de l’image plein écran Panneau de commandes facile d’utilisation Un haut-parleur intégré avec amplificateur de 1 Watts Compatible Macintosh et PC Support DVI-I (conforme HDCP)
Projecteur avec protègeobjectif
(Disponible pour la version EMEA uniquement)
DEL d’Alimentation
DEL d’alimentation clignotera en vert. L’écran de démarrage s’affichera dans environ 10 secondes. La première fois que vous utiliserez le projecteur, vous pouvez choisir votre langue préférée dans le menu rapide une fois l’écran de démarrage affiché. 4. Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur vidéo etc.). Le projecteur détectera automatiquement la source. Si vous connectez plusieurs sources en même temps, pressez le bouton “Source” sur le panneau de commandes ou la touche de source directe sur la télécommande pour passer de l’une à l’autre. DEL d’Alimentation
Lorsque vous pressez de nouveau le bouton “Marche/ Arrêt”, le système affichera le décompte sur l’écran. 3. Les ventilateurs de refroidissement continuent de fonctionner pendant environ 10 secondes pour le cycle de refroidissement. Lorsque la DEL d’alimentation s’allume en Orange, cela signifie que le projecteur est entré en mode veille. Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu’à ce que le projecteur ait terminé le cycle de refroidissement et qu’il soit passé en mode veille. Une fois en mode veille, pressez simplement le bouton “Marche/ Arrêt” pour redémarrer le projecteur. 4. Débranchez le cordon d’alimentation de la prise de courant et du projecteur. 5. N’allumez pas le projecteur tout de suite après l’avoir mis hors tension.
Lorsque le témoin “LAMP (LAMPE)” s’allume en rouge, le projecteur s’éteindra automatiquement. Veuillez contacter votre revendeur régional ou le centre de service. Reportezvous aux pages 54-55. Lorsque le témoin “TEMP” s’allume en rouge, cela signifie que le projecteur a surchauffé. Le projecteur s’éteindra automatiquement. Dans des conditions normales, le projecteur se rallumera une fois qu’il sera refroidi. Si le problème persiste, vous devrez contacter votre revendeur régional ou le centre de service. Reportez-vous aux pages 54-55. Lorsque le témoin “TEMP” clignote en rouge, cela signifie que le ventilateur est en panne. Veuillez contacter votre revendeur régional ou le centre de service. Reportez-vous aux pages 54-55. 15 Français

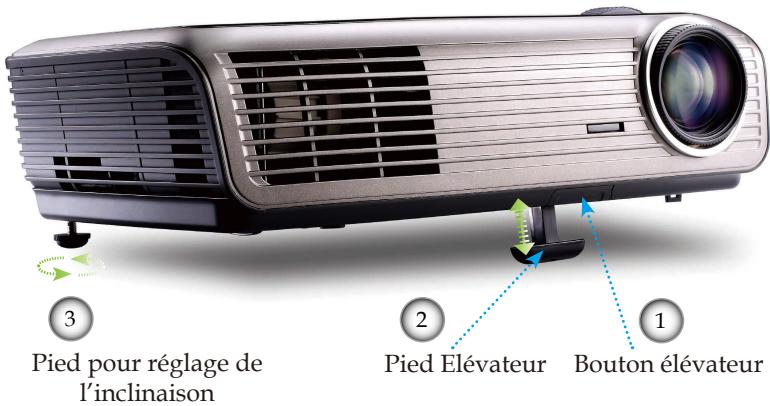

Réglage de l’Image Projetée Réglage de la Hauteur du Projecteur Le projecteur est équipé de pieds élévateurs pour régler la hauteur de l’image. Pour faire monter l’image: 1. Appuyez sur le bouton de l’élévateur . 2. Faites monter l’image à l’angle d’inclinaison souhaité , relâchez ensuite le bouton pour verrouiller les pieds en position. 3. Utilisez la vis dans le pied pour régler précisément l’angle d’affichage. Pour faire descendre l’image: 1. Appuyez sur le bouton de l’élévateur. 2. Faites descendre l’image, puis relâchez le bouton pour verrouiller le pied de l’élévateur en position. 3. Utilisez la vis dans le pied pour régler précisément l’angle d’affichage.

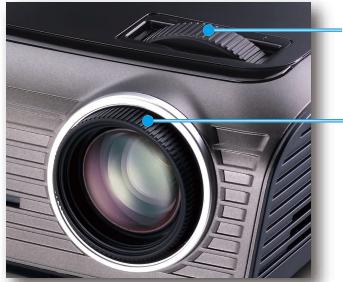

Pour faire la mise au point de l’image, faites tourner la bague de variation de la focale jusqu’à ce que l’image soit claire. Le projecteur fera la mise au point sur des distances entre 3,9 et 39,4 pieds (entre 1,2 et 12,0 mètres). Bague de réglage du zoom Bague de réglage de la focale

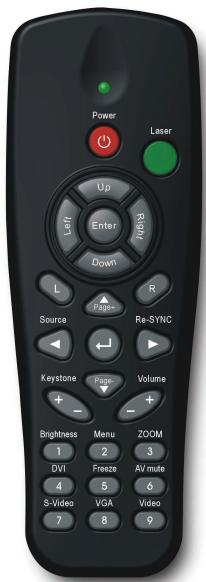

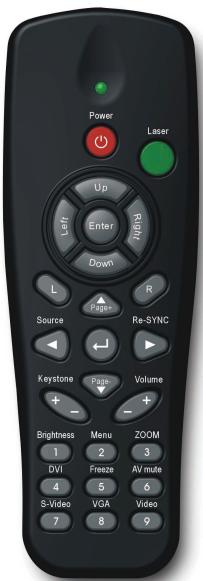

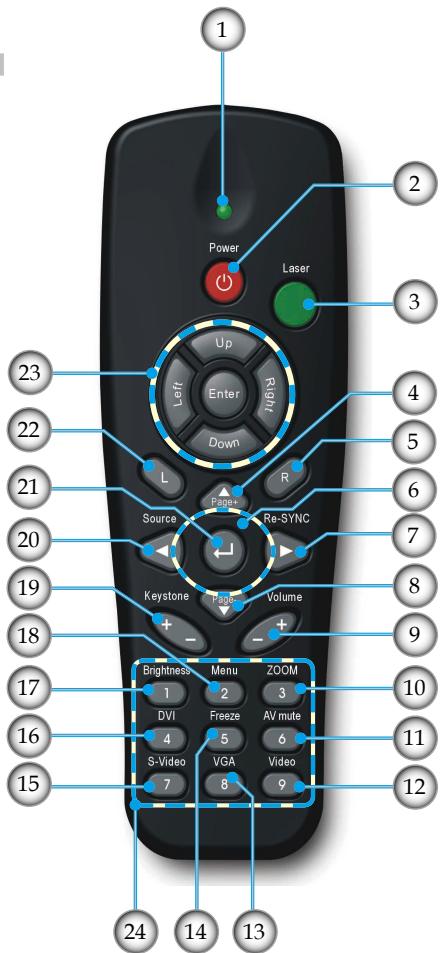

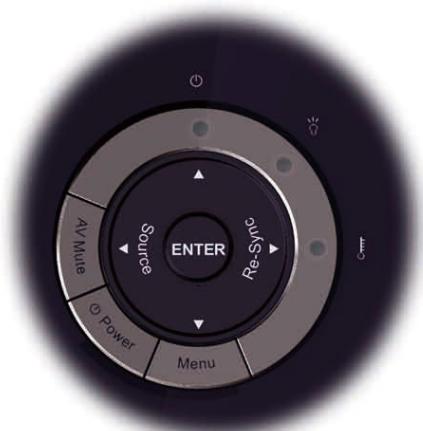

Commandes et la Télécommande.
Power (Marche/ Arrêt)
La fonction de la souris sera activée lorsque vous connectez votre ordinateur sur votre projecteur à l’aide du câble USB.

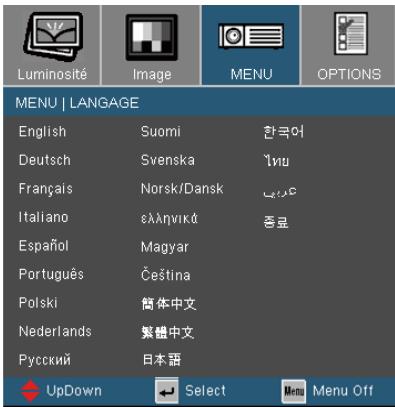

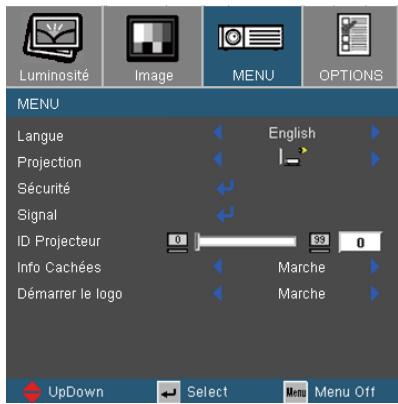

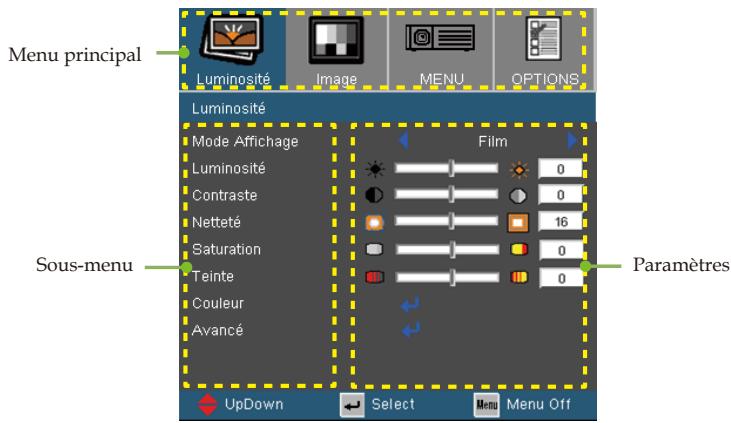

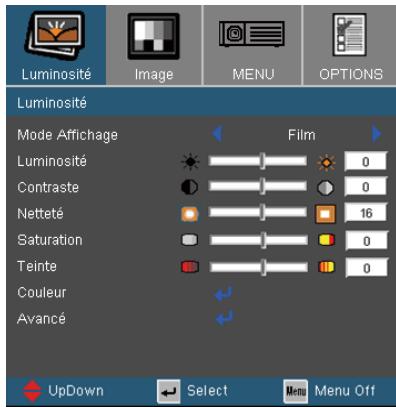

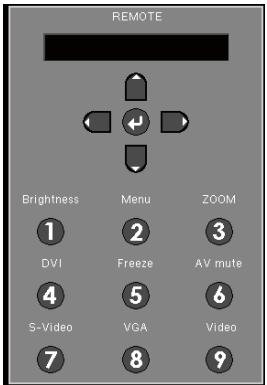

Le projecteur possède des menus d’affichage à l’écran qui vous permettent d’effectuer des réglages d’image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.
1. Pour ouvrir le menu OSD, pressez “Menu” sur la Télécommande ou le Pavé de Touches du Projecteur.

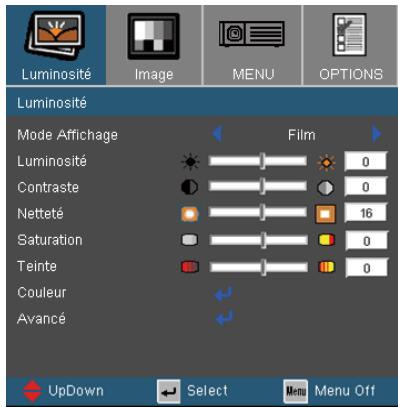

Appuyez sur Contraste
Appuyez sur Netteté
“ Teinte” sont disponibles uniquement avec une source Vidéo.
Appuyez sur Teinte
Appuyez sur Appuyez sur

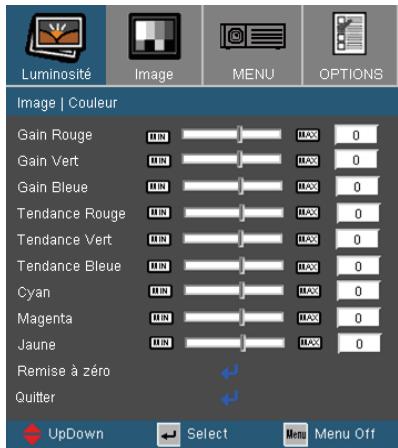

Choisissez “Oui” pour réinitialiser les paramètres d’usine par défaut pour les réglages de couleur.

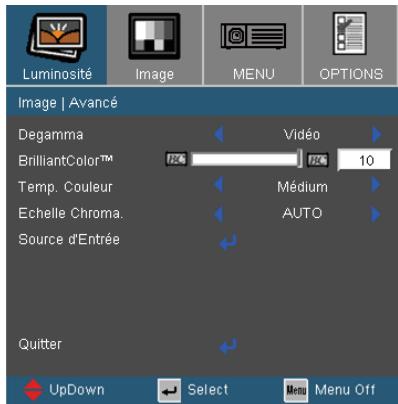

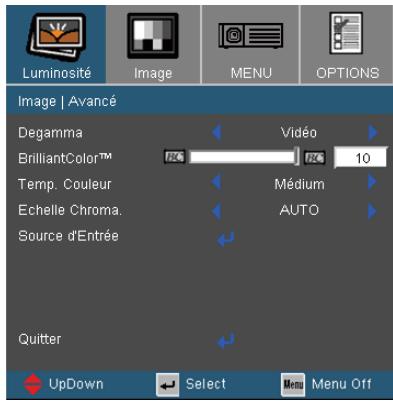

PC: pour la source ordinateur ou PC. BrilliantColorTM Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l’image. Les valeurs peuvent aller de “0” à “10”. Si vous préférez une image plus lumineuse, réglez vers le paramètre maximal. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimal.
Règle la température des couleurs. A une température plus élevée, l’écran apparaît plus chaud ; à une température plus basse, l’écran apparaît plus froid.
Arrêt: Choisissez “Arrêt” pour afficher une image vide.

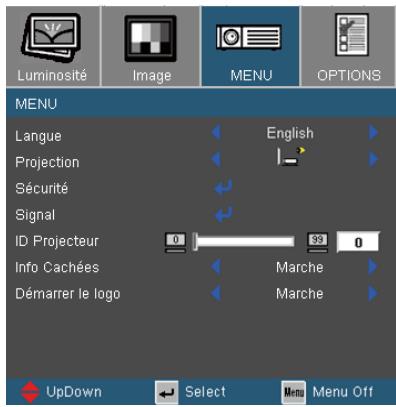

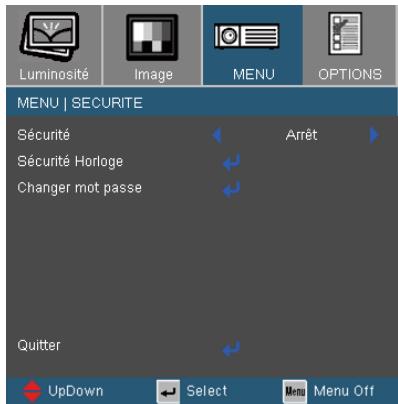

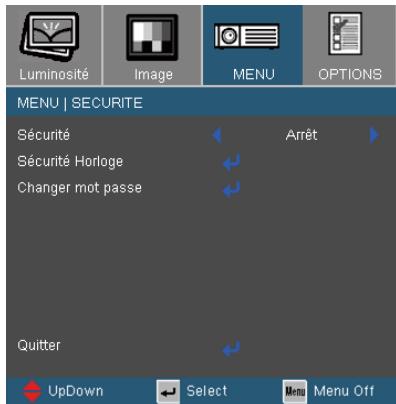

Permet de sélectionner la fonction de date (Mois/Jour/Heure) pour définir le nombre d’heures pendant lesquelles le projecteur peut être utilisé. Une fois que le temps s’est écoulé, vous devrez à nouveau entrer votre mot de passe.
4. Saisissez le nouveau mot de passe (d’une longueur de 4 chiffres) à l’aide des boutons numériques de la télécommande puis pressez “ ” pour confirmer. 5. Saisissez une nouvelle fois le nouveau mot de passe et appuyez sur “ ” pour confirmer.

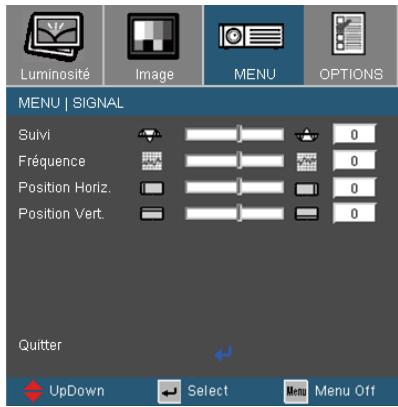

Position Vert. Appuyez sur Appuyez sur

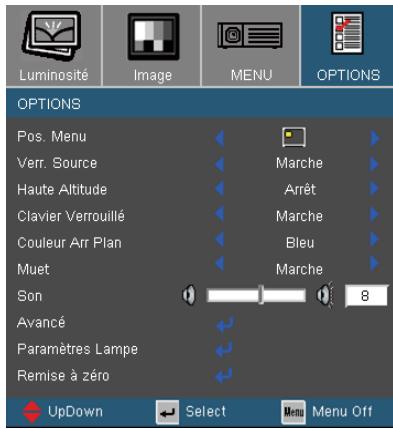

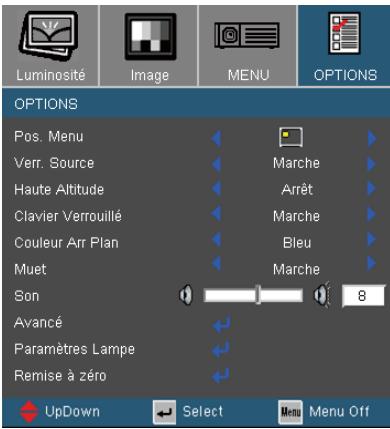

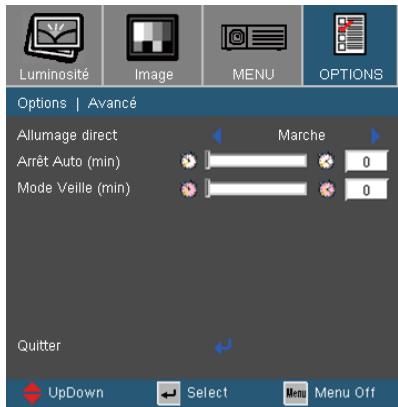

Appuyez sur pour augmenter le volume. Remise à zéro Choisissez “Oui” pour réinitialiser les paramètres d’affichage de tous les menus aux valeurs d’usine par défaut.

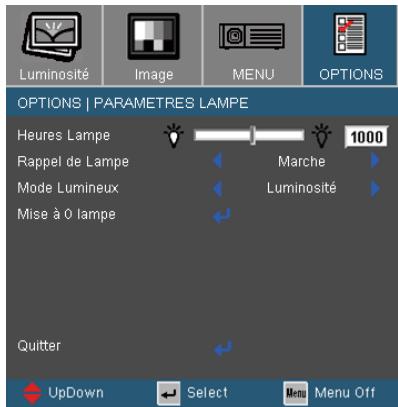

Standard: Choisissez “Standard” pour atténuer la lampe du projecteur, ce qui baissera la consommation de courant et prolongera la durée de vie de la lampe d’environ 130%.
Réinitialise le décompte des heures de vie de la lampe après l’avoir remplacée.

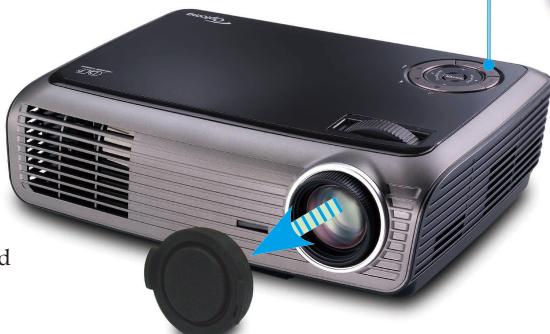

Assurez-vous d’avoir retiré le protège-objectif et que le projecteur est sous tension.
“Re-Sync” sur la télécommande. Pressez Si vous utilisez un ordinateur: Pour Windows 95, 98, 2000, XP : 1. Ouvrez l’icône “Poste de travail”, ensuite le dossier “Panneau de configuration” puis double-cliquez sur l’icône “Image”. 2. Sélectionnez l’onglet “Paramètres”. 3. Vérifiez que votre réglage de résolution d’affichage est inférieur ou égal à UXGA (1600 x 1200). 4. Cliquez sur le bouton “Propriétés Avancées”. Si le projecteur ne projète toujours pas toute l’image, vous devez également changer l’affichage du moniteur que vous utilisez. Référez-vous aux étapes suivantes. 5. Vérifiez que le réglage de résolution est inférieur ou égal à UXGA (1600 x 1200).
Si vous utilisez un Ordinateur Portable: 1. Suivez d’abord les étapes ci-dessus pour régler la résolution de l’ordinateur. 2. Appuyez sur les paramètres de bascule de la sortie. Exemple: [Fn]+[F4]
écrans lorsqu’un second appareil d’affichage est utilisé. Chaque machine se réactive d’une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.
Changez les paramètres de couleur du moniteur sur votre ordinateur.
Réglez la bague de variation de la focale sur l’objectif du projecteur.
Lorsque vous regardez un DVD anamorphotic ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9 du côté projecteur. Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l’OSD du projecteur. Si l’image est toujours étirée, vous devez également régler le rapport d’aspect en vous référant à ce qui suit:
16:9 (large) sur votre lecteur DVD.

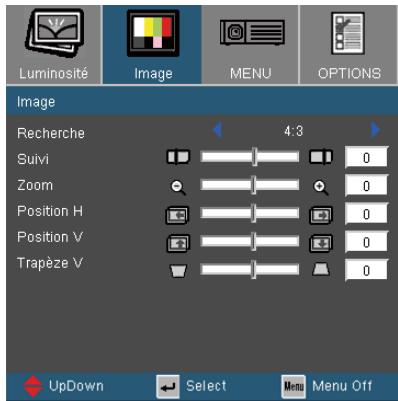

Rapprochez ou éloignez le projecteur de l’écran. Pressez le bouton [Menu] sur la télécommande ou sur le panneau de contrôle du projecteur, allez sur “Image Recherche” et essayez avec les paramètres différents.
L’utilisation du Trapèze n’est pas recommandée.
Pressez le bouton [Keystone +/-] sur la télécommande jusqu’à ce que les bords de l’image soient verticaux.
Quand la lampe atteint la fin de sa durée de vie, elle grillera,
Message de la DEL Message
Si la télécommande ne fonctionne pas
Remplacez les piles faibles de la télécommande.
Avertissement: Le compartiment de la lampe peut être chaud! Laissez-le refroidir avant de changer la lampe! Avertissement: Pour réduire les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touchez pas l’ampoule de la lampe. L’ampoule risque de se briser et de provoquer des blessures si elle tombe.

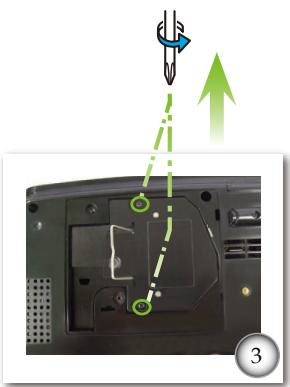

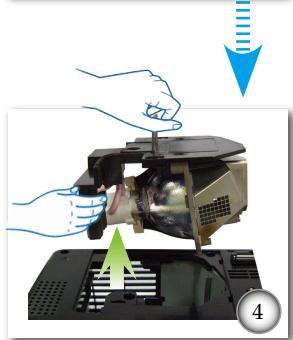

2. Laissez le projecteur refroidir pendant au moins 30 minutes. 3. Débranchez le cordon d’alimentation. 4. Utilisez un tournevis pour retirer les 2 vis du couvercle. 5. Poussez vers le haut et retirez le couvercle. 6. Utilisez un tournevis pour retirer les 2 vis du module de la lampe. 7. Tirez la poignée de la lampe avec précautions. 8. Retirez le module de la lampe. Pour replacer le module de la lampe, suivez les étapes précédentes dans l’ordre inverse. 9. Rallumez le projecteur et effectuez la fonction “Mise à 0 lampe” une fois que le module de la lampe est changé. Réinitialisation de la Lampe: (i)Pressez “Menu” (ii)Sélectionnez “Options” (iii)Sélectionnez “Paramètres Lampe” (iv)Sélectionnez “Mise à 0 lampe” (v)Sélectionnez “Oui”.

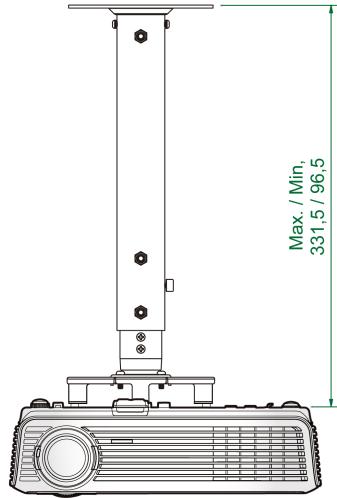

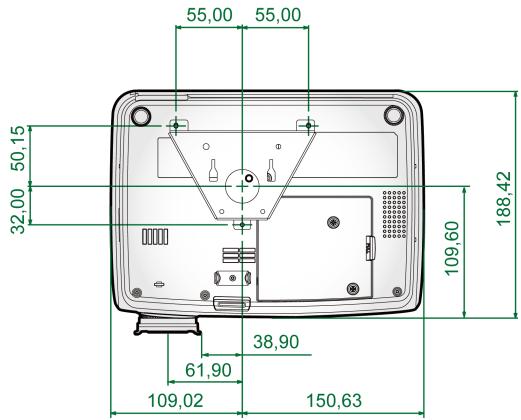

~XX80 2 7E 30 30 38 30 20 32 Off Off On ~XX105 2 7E 30 30 31 30 35 20 32 Off ~XX106 n 2. Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications suivantes :
à une mauvaise installation annuleront la garantie.
Longueur maximale de la vis : 10 mm Longueur minimale de la vis : 7,5mm
1. Si vous achetez un kit de fixation au plafond d’un autre fabriquant, assurez-vous qu’il y a une distance d’au moins 10 cm entre le couvercle inférieur du projecteur et le plafond. 2. Evitez de placer le projecteur près de sources de chaleur comme des dispositifs de climatisation et des radiateurs, sans quoi il risque de surchauffer et de se couper automatiquement.
Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes: • Réorienter ou déplacer l’antenne de réception. • Augmenter la distance entre l’appareil et le récepteur. • Connecter l’appareil sur un circuit différent de celui sur lequel le récepteur est branché. • Consulter le revendeur ou un technicien radio/ télévision expérimenté pour l’aide.
Tous les changements ou les modifications non expressément approuvés par le constructeur peuvent annuler le droit de l’utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser cet appareil. Français
Son fonctionnement est sujet aux deux conditions suivantes: 1. cet appareil ne doit pas provoquer d’interférences néfastes, et 2. cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.
Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.
Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.
• Directive 89/336/EEC EMC (comprenant les amendements) • Directive 73/23/EEC concernant la Basse Tension (amendée par la 93/68/EEC) • Directive 1999/EC R & TTE (si le produit dispose de la fonction RF)
Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l’environnement, veuillez le recycler.
