Marque	JBL
Modèle	XTI 10C
Type de produit	Enceinte passive
Positionnement recommandé	Triangle équilatéral par rapport à la position d'écoute, à au moins 75 cm du mur arrière et 75 cm à 1 m des murs latéraux
Rodage	8 à 12 heures de fonctionnement
Câblage minimum	Section de 1 mm² pour des longueurs inférieures à 5 m ; sections supérieures pour des longueurs plus longues
Connexions	Borniers acceptant fils dénudés, fiches bananes 4 mm et cosses
Bicâblage	Possible en retirant les barres de pontage
Polarité	Respecter la phase : borne rouge pour le signal positif
Puissance d'amplification recommandée	À choisir par écoute pour éviter toute distorsion
Grille	Amovible ; son absence améliore la réponse dans les aigus et l'image stéréo
Pieds-pointes de découplage	Oui, réglables, fournis
Entretien général	Dépoussiérer avec un chiffon doux et sec ; pour les taches, utiliser un nettoyant vitres non ammoniaqué pulvérisé sur le chiffon
Entretien de la grille	Brossage doux ou aspiration
Filtre interne	Séparation des fréquences basses et médium-aigus
Protection	Aucun fusible ou coupe-circuit entre l'amplificateur et les enceintes
Service après-vente	Contacter votre revendeur agréé JBL

FOIRE AUX QUESTIONS - XTI 10C JBL

Comment brancher les enceintes JBL XTI 10C ?

Assurez-vous que l'amplificateur est hors tension. Dénudez 8 à 10 mm d'isolant à l'extrémité du câble, insérez les brins dans le trou du bornier et vissez fermement. Vous pouvez également utiliser des fiches bananes ou des cosses. Respectez la polarité : borne rouge pour le signal positif.

Quelle distance minimale entre les enceintes et les murs ?

Placez les enceintes à au moins 75 cm du mur situé derrière elles et à 75 cm à 1 m des murs latéraux pour obtenir un son optimal.

Puis-je utiliser des câbles de faible section ?

Pour des distances inférieures à 5 m, une section de 1 mm² est le minimum. Pour des longueurs supérieures, utilisez des sections plus élevées pour éviter toute perte de qualité.

Qu'est-ce que le bicâblage et comment le réaliser ?

Le bicâblage consiste à relier chaque enceinte à l'amplificateur avec deux câbles distincts : un pour les basses fréquences et un pour les médium-aigus. Retirez d'abord les barres de pontage entre les borniers, puis connectez chaque câble à la section correspondante.

Comment retirer la grille des enceintes ?

Saisissez la grille par deux de ses angles et tirez doucement vers vous pour l'extraire. Pour la remettre, positionnez les tenons en face de leurs logements et pressez doucement jusqu'à ce qu'elle soit en place.

Comment nettoyer les enceintes JBL XTI 10C ?

Dépoussiérez avec un chiffon doux et sec. Pour les taches, utilisez un nettoyant vitres non ammoniaqué en le pulvérisant d'abord sur le chiffon. N'utilisez jamais de solvants ou d'abrasifs.

Quelle puissance d'amplification choisir pour ces enceintes ?

La puissance recommandée n'est qu'une indication. Le meilleur choix est de sélectionner un amplificateur après écoute, en s'assurant qu'il atteint le volume voulu sans distorsion.

Comment régler les pointes de découplage ?

Vissez les pointes dans les filetages encastrés aux quatre coins de la base. Ajustez-les de manière à ce que chacune soit fermement en contact avec le sol, puis bloquez les écrous de serrage.

Que faire si un haut-parleur ne fonctionne pas ?

Vérifiez d'abord tout le câblage. Si le problème est unilatéral, inversez les câbles entre les enceintes. Si le problème suit la même enceinte, contactez votre revendeur agréé JBL. Sinon, le problème vient d'un autre élément du système.

Faut-il un rodage pour des enceintes neuves ?

Oui, les enceintes neuves nécessitent une période de rodage de 8 à 12 heures de fonctionnement pour atteindre leur efficacité maximale. Cela dépend de la nature de la musique et du niveau de diffusion.

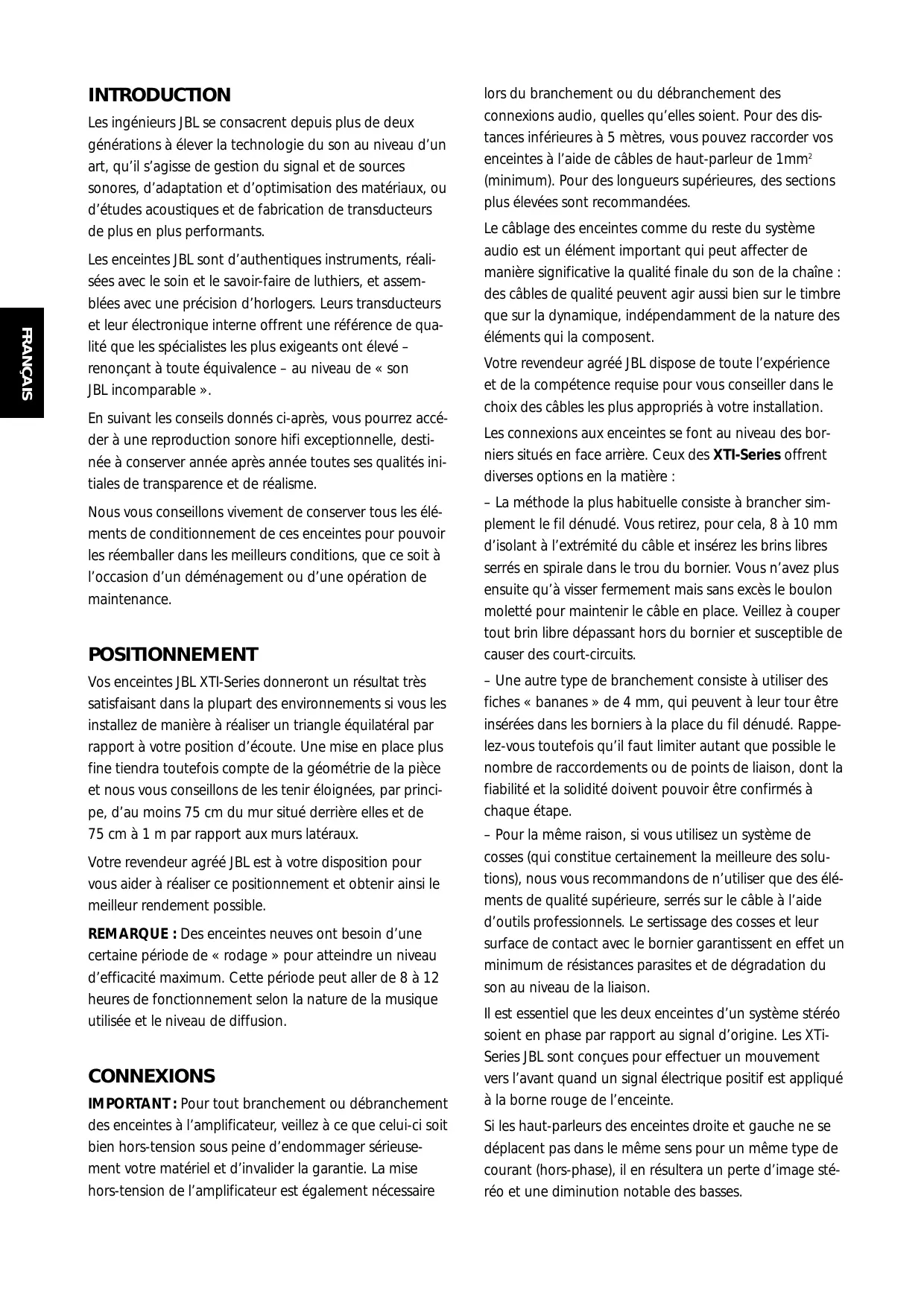

MODE D'EMPLOI XTI 10C JBL

Les ingénieurs JBL se consacrement depuis plus de deux générations à élever la technologie du son au niveau d'un art, qu'il s'agisse de gestion du signal et de sources sonores, d'adaptation et d'optimisation des matériaux, ou d'études acoustiques et de fabrication de transducteurs de plus en plus performants.

Les enceintes JBL sont d'authentiques instruments, réalisées avec le soin et le savoir-faire de luthiers, et assemblées avec une précision d'horlogers. Leurs transducteurs et leur électronique interne offrent une ↔ réference de qualité que les spécialistes les plus exigeants ont ↑élevé – renonçant à toute équivalence – au niveau de « son JBL incomparable ».

En suivant les conseils disponibles ci-après, vous pourrez acceder à une reproduction sonore hifi exceptionnelle, destinée à conserver année après année toutes ses qualités initiales de transparence et de réalisme.

Nous vous conseillons vivement de conserver tous les éléments de conditionnement de ces enceintes pour pouvoir les réemballer dans les membresurs conditions, que ce soit à l'occasion d'un déménagement ou d'une opération de maintenance.

POSITIONNEMENT

Vos enceintes JBL XTI-Series donneuront un résultat très satisfaisant dans la plupart des environnements si vous les installez de manière à réaliser un triangle équilatéral par rapport à votre position d'écoute. Une mise en place plus fine tiendra toute fois compte de la géométrie de la piece et nous vous conseillons de les tener éloignées, par principe, d'au moins 75 cm du mur situé derrière elles et de 75 cm à 1 m par rapport aux murs lateraux.

Votre revendeur agreé JBL est à votre disposition pour vous aider à réaliser ce positionnement et obtenir ainsi le meilleur rendement possible.

REMARQUE : Des enceintes neuves ont besoin d'une certaine période de « rodage » pour atteindre un niveau d'efficacité maximum. Cette période peut aller de 8 à 12 heures de fonctionnement selon la nature de la musique utilisée et le niveau de diffusion.

CONNEXIONS

IMPORTANT: Pour tout branchement ou débranchement des enceintes à l'amplificateur, voirlez à ce que celui-ci soit bien hors-tension sous peine d'endommager sérieusement votre matériel et d'invalider la garantie. La mise hors-tension de l'amplificateur est également nécessaire

lors du branchement ou du débranchement des connexions audio, quelles qu'elles soient. Pour des distances inférieures à 5 mètres, vous pouvez raccorder vos enceintes à l'aide de cables de haut-parleur de 1mm^2 (minimum). Pour des longueurs supérieures, des sections plus élevées sont recommandées.

Le câblage des enceintes comme du reste du système audio est un élément important qui peut affecter de manière significative la qualité finale du son de la chaine : des cables de qualité peuvent agir aussi bien sur le timbre que sur la dynamique, indépendamment de la nature des éléments qui la composent.

Votre revendeur agrée JBL dispose de toute l'expérience et de la compétence requise pour vous conseiller dans lechioix des cables les plus appropriés à votre installation.

Les connexions aux enceintes se font au niveau des bor-niers situés en face arrière. Ceux des XTI-Series offrent diverses options en la matière :

• La méthode la plus habituelle consiste à brancher simplement le fil dénudé. Vous retirez, pour cela, 8 à 10 mm d'isolant à l'extrémité du cable et insérez les brins libres serrés en spirale dans le trou du bornier. Vous n'avez plus ensuite qu'à visser fermement mais sans excès le boulon moletté pour maintainir le cable en place. Veillez à couper tout brin libre dépassant hors du bornier et susceptible de cause des court-circuits.

• Une autre type de branchement consiste à utiliser des fiches « bananes » de 4 mm, qui peuvent à leur tour être insérées dans les borniers à la place du fil dénudé. Rappelez-vous toute fois qu'il faut limiter autant que possible le nombre de raccordements ou de points de liaison, dont la fiabilité et la solidité doivent pouvoir être confirmés à chaque étape.

• Pour la même raison, si vous utilisez un système de cosses (qui constitue certainement la meilleure des solutions), nous vous recommendons de n'utiliser que des éléments de qualité supérieur, serrés sur le cable à l'aide d'outils professionnels. Le sertissage des cosses et leur surface de contact avec le bornier garantissant en effet un minimum de résistances parasites et de dégradation du son au niveau de la liaison.

Il est essentiel que les deux enceintes d'un système stéreo soient en phase par rapport au signal d'origine. Les XTi-Series JBL sont conçues pour effectuer un mouvement vers l'avant quand un signal électrique positif est appliqué à la borne rouge de l'enceinte.

Si les haut-parleurs des enceintes droite et.gauche ne se déplacent pas dans le même sens pour un même type de courant (hors-phase), il en résultata un perte d'image stéRéo et une diminution notable des basses.

Nous vous recommendons en outre de tester la bonne polarité des enceintes, certains enregistements, certaines sources ou même certains amplificateurs pouvant inverter la polarité du signal par rapport au repérage des bornes. Le bon « sens » est celui qui donna le meilleur résultat audio. Si vous étés amené à inverter la polarité, faites bien attention à agir des deux côts à la fois afin de garder les deux enceintes en phase.

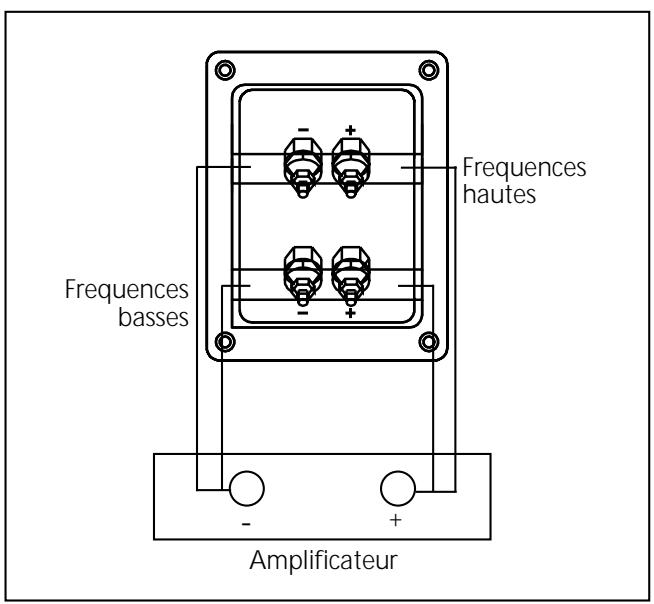

BICÂBLAGE

Les enceintes JBL XTI-Series peuvent être chacune reliées à l'amplificateur à l'aide de deux longueurs de câbles. Cette méthode dite de « bicâblage » offre divers avantages et permet certainsCHOX.

Le filtrtre interne des enceintes sépare en effet le signal électrique au niveau de la jonction basses fréquences / medium-aigus. Des barres de pontages, installées d'origine, relient les deux entrées du filtrtre pour le cas généérique où vous ne disposez que d'un seul câblage. Si vous les enlevez, vous pouvez alimenter séparément chacune des parties du filtrtre, par bi-câblage (4 conducteurs), comme indiqué dans la figure 1. Les câbles peuvent être du même type pour les deux sections. Ce système permet de réduire les effets induits par le cable (résistance, inductance, etc.) et vous éviterez aussi l'intermodulation des basses et hautes fréquences au sein du cable.

ATTENTION: Ne branchez jamais deux amplificateurs sur une même enceinte sans avoir préalablement enlevé les barres de pontage : vous pourriez sérieusement les endommager et invalider votre garantie.

Fig. 1: Entretes XTI

PUISSANCES D'AMPLIFICATION RECOMMANDÉES

Les enceintes JBL XTI-Series peuvent accepter des puissances en crete dépassant largement la puissance continue recommendée pour les haut-parleurs qui les composent.

Les puissances continue acceptées résultat en effet d'un test de huit heures utilisant un bruit large bande censé simuler la distribution spectrale des musiques les plus courantes. Les puissances acceptées en crête (quiatteignent environ 4 fois la valeur des puissances continues acceptées) correspondant quant à elles à la capacité du système à accepter des transitoires jusqu'à des domaines de puissance très supérieurs aux niveaux moyens.

Les puissances d'amplification recommendees ne sont donc qu'une INDICATION de la puissance que peut delivrer le système sans distorsion. Elles sont généralement mesurées à partir de signaux de test continus avec parfois une mesure supplémentaire dynamique sur résistance de charge. Elles n'indiquent malheureusement pas la puissance sonore que le système délivrera dans un auditorium donné.

Pour ces diverses raisons, un amplificateur ne devrait être choisi qu'après une écoute attentive. S'il permet d'atteindre le volume sonore youlu sans distorsion, il doit être accepté comme ayant une puissance suffisante, quels que soient les chiffres annunciés.

Aucun fusible ni coupe-circuit ne doit être inséré entre l'amplificateur et les enceintes. Ce type de matériel affecte systématiquement la qualité du son et ne garantit en fait aucune protection réelle contre les dommages que pouraient subir vos haut-parleurs. La meilleure des protections, a contrario, résultat duchioïd'une puissance d'amplification suffisante pour éviter toute distorsion, jusqu'à dans les niveaux sonores les plus élevés qui puisent être demandés au système.

PIEDS-POINTES

Les enceintes XTI-Series peuvent être équipés de pointes de découplage destinées à assurer le meilleur contact mécanique possible avec le sol. Un filetage encastré aux quatrecoins de la base permet l'insertion et le réglage des pointes fournie. Lors de leur montage, voirlez à les ajuster de manière à ce que chacune d'elles soit fermement en contact avec le sol avant de bloquer les écrous de serrage.

ENTRETIEN

Les enceintes JBL XTI-Series sont revêues de matérielux destinés à garder un fini impeccable pendant de très nombreuses années. Vous pouvez les depoussierer occasionnellement à l'aide d'un chiffon doux et sec pour conserver leur éclat. N'utilisez pour cela que du coton doux et non pelucheux. Dans le cas de taches rebelles ou de marques de doigts, vous pouvez utiliser un nettoyant à vitres non ammoniaque, en le pulverisant d'abord sur le chiffon et en frottant ensuite doucement la surface de l'enceinte. N'utilisez enaucun cas de solvants ou d'abrasifs qui pourrait alterer l'esthetique de l'appareil. En cas d'entailles profundes ou de dommages importants, adressez-vous à un artisan réparateur en menuiserie/ ébenisterie.

GRILLE

La grille est maintainue en place par des tenons situés aux quatrecoins. Pour la retirer, saisissez-la par deux de ses angles et tirez doucement vers vous pour l'extraire. Pour la remetre en place, positionné les tenons en face de leurs logements et pressez doucement jusqu'à ce que la grille soit en place. Bien qu'elle soit conçue pour ne provoquer qu'un minimum d'intérêrence acoustique, la réponse dans les aigus et l'image stéreo sont malgré tout améliorées par l'absence de grille.

L'empoussrement de la grille seTRAITE par brossage doux ou à l'aide d'un aspirateur.

APRÉS-VENTE

Les enceintes JBL sont conçues pour assurer de nombreuses années de fonctionnement sans problème, et elle ne nécessiter aucune opération de maintenance d'aucune sorte. En cas de problème, commencez par vérifier l'ensemble du câblage. Si le problème est unilatéral, essayez d'inverser le câblage entre les enceintes. Si après inversion le problème concerne toujours la même enceinte, c'est qu'il lui est associé. Dans le cas contraire, il concerne un autre élément du système ou le câblage.

Ne returnezaucnProuduitàlsocieteJBL sans autorisation préalable.

Adresse toute correspondance eventuelle à :

ou à votre revendeur local.
