Intitulé	Description
Type de produit	Appareil de chauffage à bois
Caractéristiques techniques principales	Conception en acier, rendement élevé, système de combustion optimisé
Alimentation électrique	Non applicable (fonctionne sans électricité)
Dimensions approximatives	Largeur : 60 cm, Hauteur : 100 cm, Profondeur : 40 cm
Poids	150 kg
Compatibilités	Compatible avec divers types de conduits de cheminée
Type de batterie	Non applicable
Tension	Non applicable
Puissance	12 kW
Fonctions principales	Chauffage de l'habitat, ambiance chaleureuse, faible consommation de bois
Entretien et nettoyage	Vider le cendrier régulièrement, nettoyage du foyer recommandé tous les mois
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Équipé d'un système de sécurité pour éviter les surchauffes
Informations générales	Produit conforme aux normes environnementales en vigueur

FOIRE AUX QUESTIONS - C09406.08-DA - VUE ECLATEE 01-07-03 DEVILLE

Comment assembler les pièces du DEVILLE C09406.08-DA ?

Veuillez vous référer à la vue éclatée 01-07-03 pour visualiser l'assemblage des différentes pièces.

Que faire si une pièce est manquante ?

Vérifiez d'abord l'emballage et les instructions. Si la pièce est toujours manquante, contactez le service client pour obtenir un remplacement.

Comment nettoyer le DEVILLE C09406.08-DA ?

Utilisez un chiffon doux et humide pour nettoyer la surface. Évitez les nettoyants abrasifs qui pourraient endommager le produit.

Quel type d'entretien régulier est nécessaire ?

Inspectez régulièrement les connexions et les pièces mobiles pour vous assurer qu'elles fonctionnent correctement. Lubrifiez les pièces mobiles si nécessaire.

Comment résoudre un problème de fonctionnement ?

Vérifiez d'abord que toutes les connexions sont correctement établies. Consultez la vue éclatée pour vous assurer que toutes les pièces sont en place.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou via des revendeurs agréés.

Y a-t-il une garantie pour le DEVILLE C09406.08-DA ?

Oui, le produit est généralement couvert par une garantie de 2 ans. Consultez le manuel pour les détails spécifiques.

MODE D'EMPLOI C09406.08-DA - VUE ECLATEE 01-07-03 DEVILLE

odeville	N° de document : DT-F-003

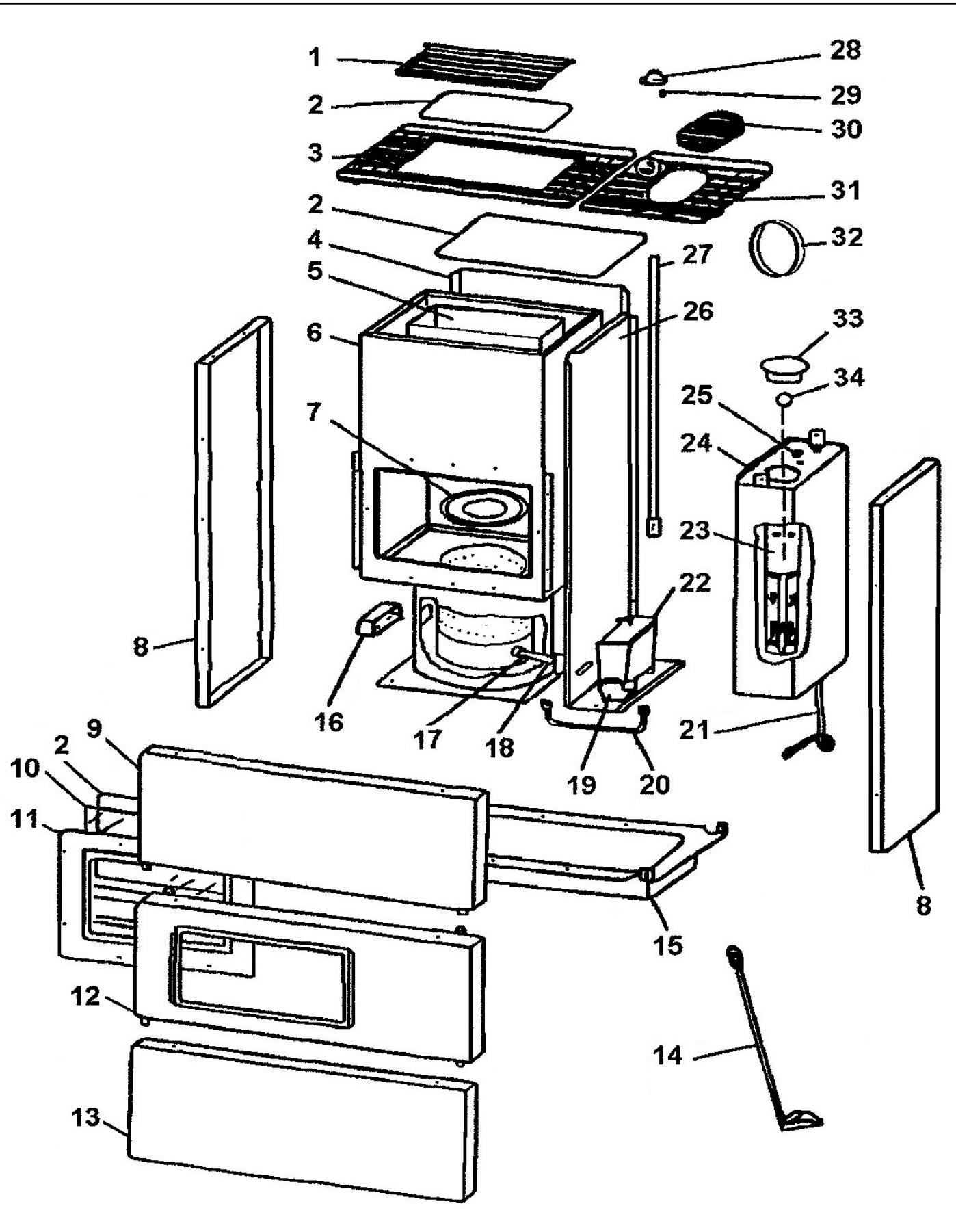

Eclaté	Date d'application : 01.07.03 Indice A

C09406.08-DA

POELE A FIOUL C09406.08-DA

odeville	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

REP.	DESIGNATION	REF. PIECE	l'èreURG
1	Tampon de dessus	D0023781
2	Joint d'étanchéité - Ø6 (3 m)	D0024892	X
3	Dessus	D0023769
4	Panneau arrêtè	D0023791
5	Chicane	D0023790
6	Corps de foyer complet	D0023783
7	Anneau de brûleur	D0023773	X
8	Panneau létéric	D0023789
9	Panneau de dessus	D0023796
10	Verre - 293x175x4	D0023780	X
11	Hublot	D0023785
12	Façade	D0023795
13	Panneau de dessous	D0023797
14	Raclette	D0023774
15	Dessous	D0023772
16	Limiteur d'air	D0023794
17	Tube de décrassage	D0023777
18	Joint de décrasseur	D0023775
19	Filtre de distributeur	D0023779
20	Tuyau distributeur/brûleur	D0023798
21	Tuyau réservoir/distributeur	D0023799
22	Distributeur	D0023800	X
23	Filtre de réservoir	D0023793
24	Réserveur complet	D0023801
25	Bouton de commande	D0023771
26	Ecran de réservoir	D0023786
27	Tige de commande distributeur	D0023787
28	Manette de cde distributeur	D0023784

REP.	DESIGNATION	REF. PIECE	1ère URG
29	Ressort fixation manette	D0023778
30	Grille de dessus	D0023782
31	Supplément de dessus	D0023770
32	Adaptateur - Ø120 / Ø125	D0027766
33	Bouchon de réservoir	D0023792
34	Flotteur	D0023788
