| Marque | DEVILLE |
| Modèle | C09252.06 |
| Type de produit | Poêle à fioul d'atelier |
| Puissance | 16,3 kW |
| Type de combustible | Fioul |
| Utilisation | Chauffage d'atelier |
| Documentation | Vue éclatée (liste de pièces détachées) |
| Nombre de pièces répertoriées | 33 |
| Référence document | DT-F-003 |
| Date d'application | 01.07.03 |
| Indice | A |
| Pièces remarquables | Brûleur, échangeur, hublot, racleur |
FOIRE AUX QUESTIONS - C09252.06 - VUE ECLATEE 01-07-03 DEVILLE
Comment allumer mon poêle DEVILLE C09252.06 ?
Consultez la notice d'utilisation fournie. Généralement, remplissez le réservoir de fioul, ouvrez l'arrivée d'air, et utilisez un allumeur adapté. Ne jamais utiliser d'essence.
Où trouver des pièces de rechange pour ce poêle ?
Utilisez la vue éclatée fournie (réf. DT-F-003) pour identifier les pièces. Commandez-les chez un revendeur agréé DEVILLE avec les références indiquées.
Comment entretenir le hublot ?
Nettoyez le verre de hublot (rep. 9) avec un nettoyant adapté. Vérifiez l'état des joints (rep. 10 et 13) et remplacez-les si endommagés.
Que faire si le brûleur ne s'allume pas ?
Vérifiez l'arrivée de fioul, le tube d'alimentation (rep. 22) et le distributeur (rep. 25). Si nécessaire, remplacez l'ensemble brûleur (rep. 28).
Comment nettoyer l'échangeur ?
Utilisez l'ensemble racleur (rep. 27) pour décrasser l'échangeur (rep. 14). Le tube de décrassage (rep. 23) facilite l'accès.
Quelle est la puissance de ce poêle ?
La puissance est de 16,3 kW, adaptée au chauffage d'un atelier de taille moyenne.
Puis-je utiliser ce poêle dans une habitation ?
Ce modèle est conçu pour un atelier. Assurez-vous de respecter les normes de ventilation et de sécurité. Consultez un professionnel.
Comment remplacer le verre du hublot ?
Démontez les ressorts (rep. 7, 19) et l'axe (rep. 6). Remplacez le verre (rep. 9) et le joint presse-verre (rep. 10). Remontez en sens inverse.
Que faire en cas de fumée excessive ?
Vérifiez le tirage de la cheminée, nettoyez l'échangeur et le brûleur. Le volet modérateur (rep. 4) permet de réguler l'air.
Où trouver la notice complète de cet appareil ?
La notice est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez aussi demander une traduction par email.
Questions des utilisateurs sur C09252.06 - VUE ECLATEE 01-07-03 DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice C09252.06 - VUE ECLATEE 01-07-03 - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C09252.06 - VUE ECLATEE 01-07-03 de la marque DEVILLE.
MODE D'EMPLOI C09252.06 - VUE ECLATEE 01-07-03 DEVILLE
| odeville | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
NOIR C09252.06

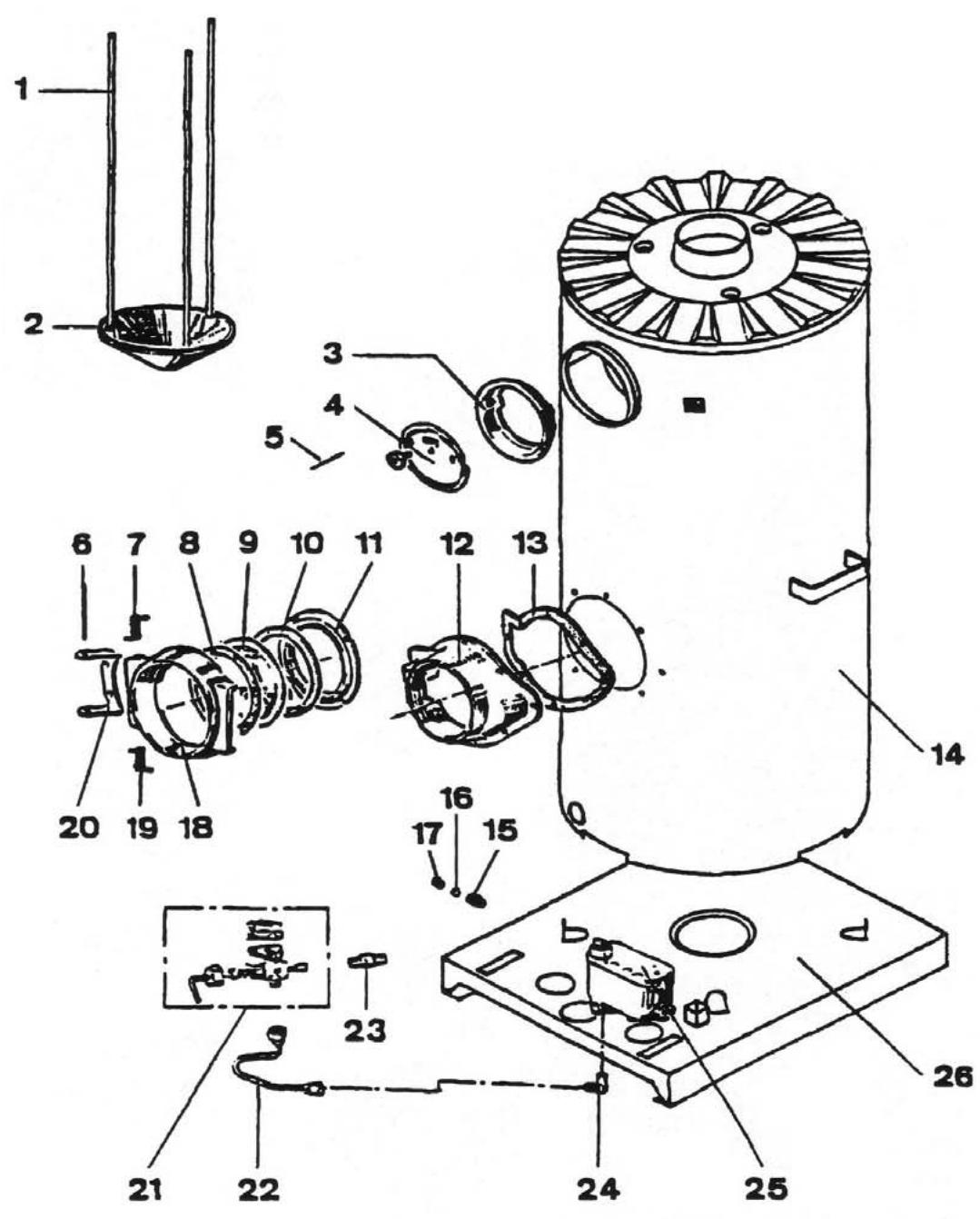

POELE FIOUL D'ATELIER - 16,3 KW NOIR C09252.06
| ©deville | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
| REP. | DESIGNATION | REF. PIECE | l'èrERUG |
| 1 | Tige de déflecteur (3) | P0016444 | |
| 2 | Déflecteur usiné | P0U09549 | |
| 3 | Support volet modéréur | P0009003 | |
| 4 | Ens. volet modéréur | P0027827 | |
| 5 | Axe de volet modéréur | P0009006 | |
| 6 | Axe de hublot chromé | P0G09793 | |
| 7 | Ressort supérieur de hublot | P0009399 | |
| 8 | Tresse - Ø6 - noire | D0045937 | X |
| 9 | Verre de hublot | P0006918 | X |
| 10 | Joint presse-verre | P0007793 | |
| 11 | Rondelle porte-joint | P0027600 | |
| 12 | Embase de hublot | P0T16428/P06C | |
| 13 | Joint d'embase de hublot | P0027602 | |
| 14 | Ens. échangeur | P0019997/P06C | |
| 15 | Raccord droit pour bicône | P0009445 | |
| 16 | Bague bicônique | P0009447 | |
| 17 | Ecrou pour raccord | P0009446 | |
| 18 | Hublot | P0T09593/P06C | |
| 19 | Ressort inférieur de hublot | P0009164 | |
| 20 | Gond de hublot | P0010234 | |
| 21 | Ens. tédécrasseur monté | P0028674 | |
| 22 | Tube d'alimentation brûleur | P0008840 | |
| 23 | Tube de décrassage | P0008523 | |
| 24 | Raccord d'alimentation | P0008221 | |
| 25 | Distributeur TN - 10x35 | P0009970 | X |
| 26 | Dessous d'échangeur | P0033960/P06C | |
| 27 | Ens. racleur | P0007984 | |

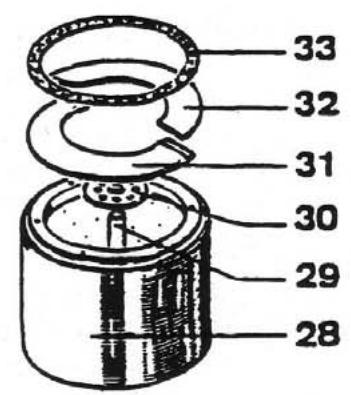

| 28 | Ens. brûleur - Ø340 | P0014290 | X |
| REP. | DESIGNATION | REF. PIECE | l'ère URG |
| 29 | Tube inducteur | P0010848 | X |
| 30 | Anneau diffuseur | P0010008 | X |
| 31 | Demi-anneau support | P0009888 | X |
| 32 | Demi-anneau | P0009889 | X |
| 33 | Joint de brûleur | P0027548 | X |
