DWL-2100AP - Point d'accès sans fil D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil
Norme sans fil	IEEE 802.11g, compatible 802.11b
Débit maximal	108 Mbps (mode Turbo)
Alimentation	5V DC, 2.0A
Port Ethernet	1 port 10/100 auto-MDI/MDIX
Sécurité sans fil	WEP 64/128 bits
Configuration	Interface web (HTTP)
Assistant d'installation	Oui (Run Wizard)
Voyants	Power, Link
Adresse IP par défaut	192.168.0.50
Masque de sous-réseau	255.255.255.0
Nom d'utilisateur	admin (mot de passe vide)
Contenu de l'emballage	Point d'accès, CD-ROM, câble Ethernet, adaptateur secteur
Dimensions (estimation)	180 x 120 x 30 mm
Poids (estimation)	200 g
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants.
Pièces détachées	Adaptateur secteur, câble Ethernet (disponibles séparément)
Service technique France	0 820 0803 03
Site web	http://www.dlink.fr

FOIRE AUX QUESTIONS - DWL-2100AP D-LINK

Comment configurer le DWL-2100AP ?

Connectez l'alimentation et le câble Ethernet, ouvrez un navigateur, allez à http://192.168.0.50, identifiant admin, mot de passe vide, puis suivez l'assistant.

Quel est le mot de passe par défaut ?

Il n'y a pas de mot de passe par défaut, laissez le champ vide.

Comment réinitialiser l'appareil ?

Maintenez le bouton Reset enfoncé pendant au moins 10 secondes à l'aide d'un trombone.

Quelle est l'adresse IP par défaut ?

L'adresse IP par défaut est 192.168.0.50.

Comment sécuriser mon réseau sans fil ?

Utilisez le cryptage WEP 64 ou 128 bits dans les paramètres de sécurité.

Le DWL-2100AP est-il compatible avec les adaptateurs 802.11b ?

Oui, il est compatible avec les appareils 802.11b.

Puis-je connecter le DWL-2100AP directement à mon ordinateur ?

Oui, en utilisant un câble Ethernet droit ou croisé (ports auto-MDI/MDIX).

Comment attribuer une adresse IP statique à mon ordinateur pour la configuration ?

Sous Windows, allez dans Propriétés de la connexion réseau, sélectionnez Protocole Internet (TCP/IP), et spécifiez une adresse IP dans la même plage (ex: 192.168.0.51) avec masque 255.255.255.0.

Que faire si j'ai oublié le mot de passe administrateur ?

Réinitialisez l'appareil aux paramètres d'usine en appuyant sur le bouton Reset pendant 10 secondes.

Comment utiliser l'assistant d'installation ?

Connectez-vous à l'interface Web et cliquez sur Run Wizard, puis suivez les étapes.

MODE D'EMPLOI DWL-2100AP D-LINK

Guide d'installation rapide

Ce produit peut être configuré à l'aide de n'importe quel navigateur internet actuel, comme Internet Explorer 6, Netscape Navigator 6.2.3.

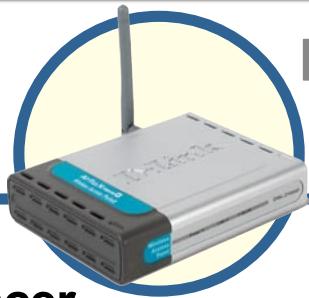

DWL-2100AP

Point d'accès sans fil D-Link AirPlus XtremeG™ 802.11g/108Mbps

Avant de commencer

Pour configurer le DWL-2100AP, il vaut mieux utiliser un ordinateur (équipé d'un adaptateur Ethernet) qui est relié à un commutateur. L'adresse IP par défaut du DWL-2100AP est 192.168.0.50; le masque de sous-réseau est 255.255.255.0. Il vous faudra attribuer une adresse IP statique appartenant à la même tranche que l'adresse IP du DWL-2100AP. Consultez l'annexe si vous avez besoin d'aide pour attribuer une adresse IP statique à votre carte réseau.

Vérifiez le contenu de l'emballage

Point d'accès sans fil DWL-2100AP 802.11g/108Mbps

CD-ROM (contenant manuel et garantie)

Cable Ethernet (CAT5 UTP)

Adaptateur secteur 5V DC, 2.0A

L'alimentation

Du routeur sous une tension différente de la tension nominale endommagera ce produit et annulera la garantie.

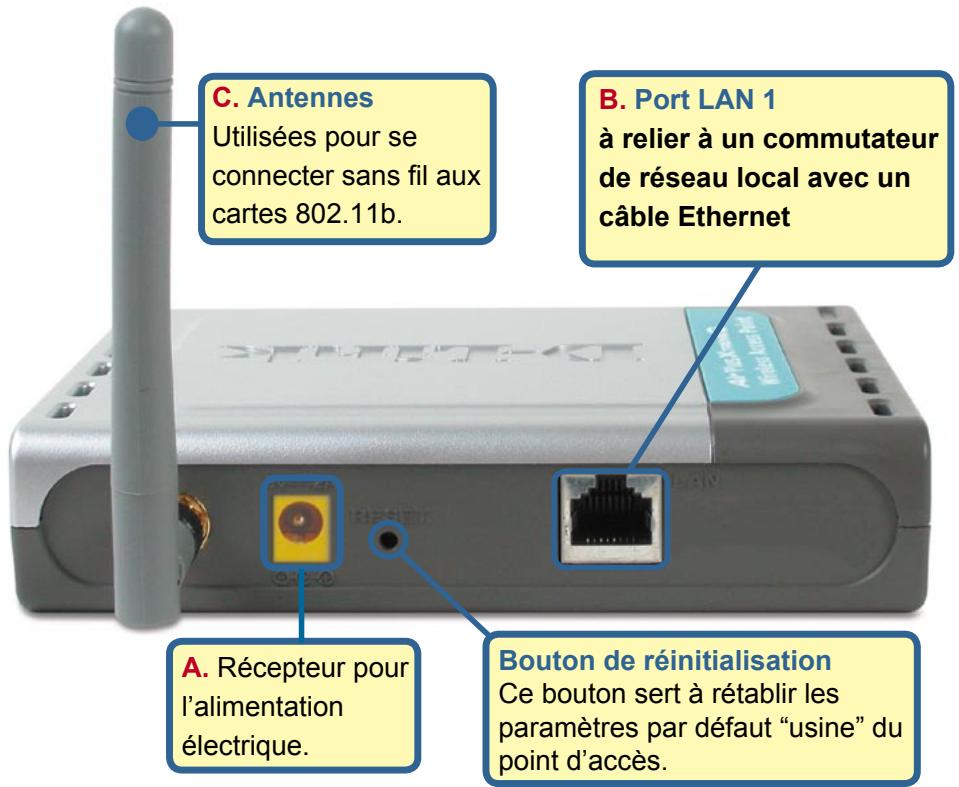

Connexion du point d'accès sans fil dwl-2100ap à votre réseau

A. Connectez le câble de l'adaptateur secteur à la prise située à l'arrière du DWL-2100AP et branchez l'adaptateur secteur sur une prise murale ou sur un bloc multiprise. Le voyant d'alimentation doit s'allumer. B. Branchez un câble entre le port Ethernet situé à l'arrière du DWL-2100AP et un routeur à large bande Ethernet (comme le DI-604 D-Link) ou un commutateur à large bande Ethernet (comme le DSS-5+ D-Link). Nota : vous pouvez également relier directement le DWL-2100AP à l'ordinateur qui servira à le configurer. Le voyant Link s'allume si le branchement est correct. (Note : les ports LAN du DWL-2100AP sont auto-MDI/MDIX, ce qui signifie que vous pouvez utiliser aussi bien un câble droit qu'un câble croisé sur les ports LAN). C. L'adaptateur Cardbus sans fil Xtreme G AirPlus DWL-G520 et l'adaptateur Cardbus sans fil Xtreme G AirPlus DLW-G650 sont compatibles d'emblée avec le DWL-2100AP. Les ordinateurs équipés d'adaptateurs sans fil 802.11b peuvent, eux aussi, être reliés au DWL-2100AP.

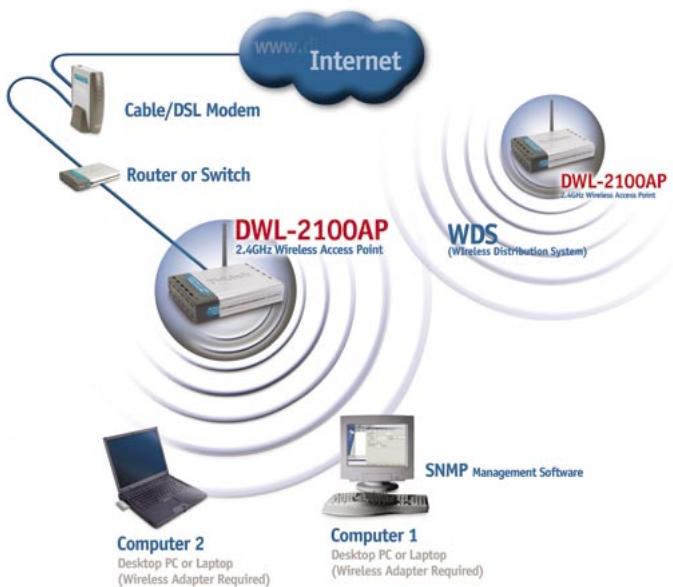

Une fois les opérations ci-dessus effectuées, votre réseau doit se préparer comme illustré ci-dessous :

Utilisation du wizard d'installation

Lancer votre navigateur Web et saisir “http://192.168.0.50” dans la boîte d'adresse URL. Puis appuyez sur la touche Entrée ou Retour.

DWL-2100AP - Microsoft Internet

File

Edit

View

Favorites

Tools

Hel

Back

Address:

http://192.168.0.50/

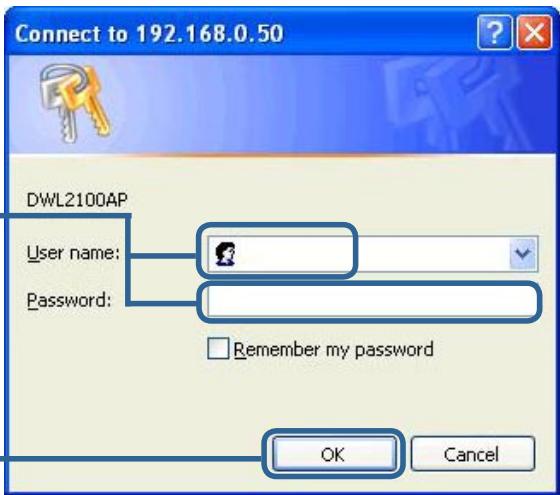

L'écran de connexion apparaitra.

Saisir "admin" pour le nom d'utilisateur et laisser le champ mot de passe vierge.

Cliquez sur OK

Utilisation du wizard d'installation (suite)

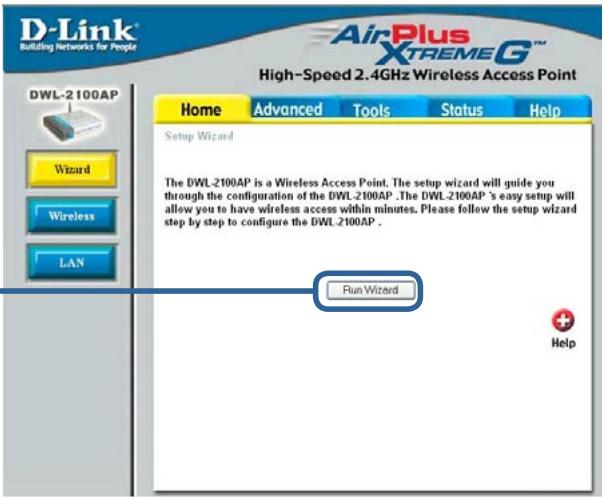

Une fois la connexion établie, l'écran d'accueil (Home) apparaît.

Cliquez sur Run Wizard

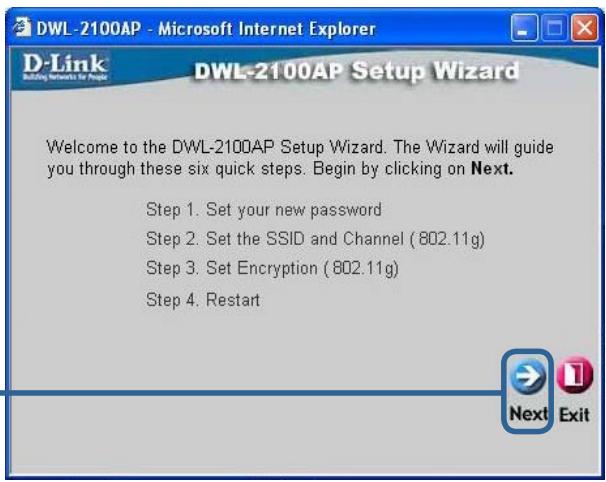

Les écrans suivants se succèdent.

Cliquez sur Suivant

Utilisation du wizard d'installation (suite)

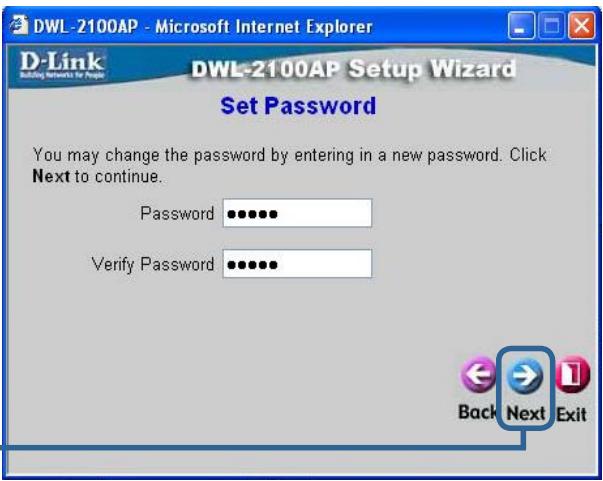

Étape 1 - Choisissez votre nouveau mot de passe. Vous avez la possibilité de définir un mot de passe.

Cliquez sur Suivant

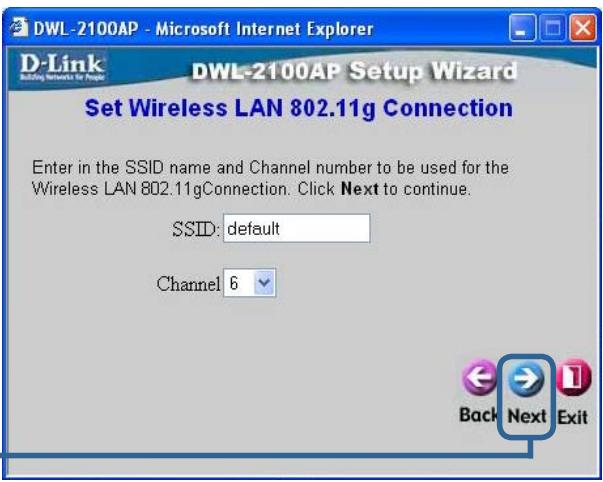

Étape 2 – paramétrage de la connexion sans fil

Les paramètres de connexion sans fil par défaut sont :

SSID = default

Channel = 6

Vous pouvez modifier ces paramètres pour les adapter à un réseau sans fil existant.

Cliquez sur Next

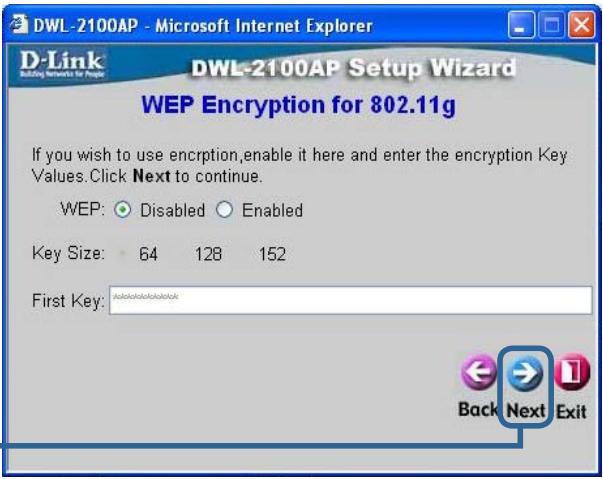

Étape 3 - cryptage

Le DWL-2100AP autorise deux niveaux de cryptage radio - 64 bits et 128 bits. Par défaut, le cryptage est désactivé.

Vous pouvez modifier les paramètres de cryptage pour sécuriser les communications radio.

Cliquez sur Suivant

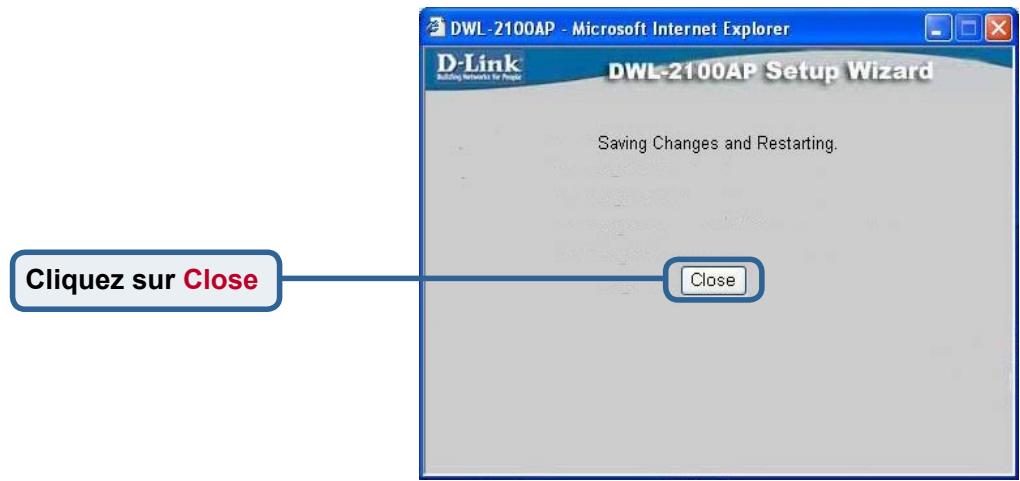

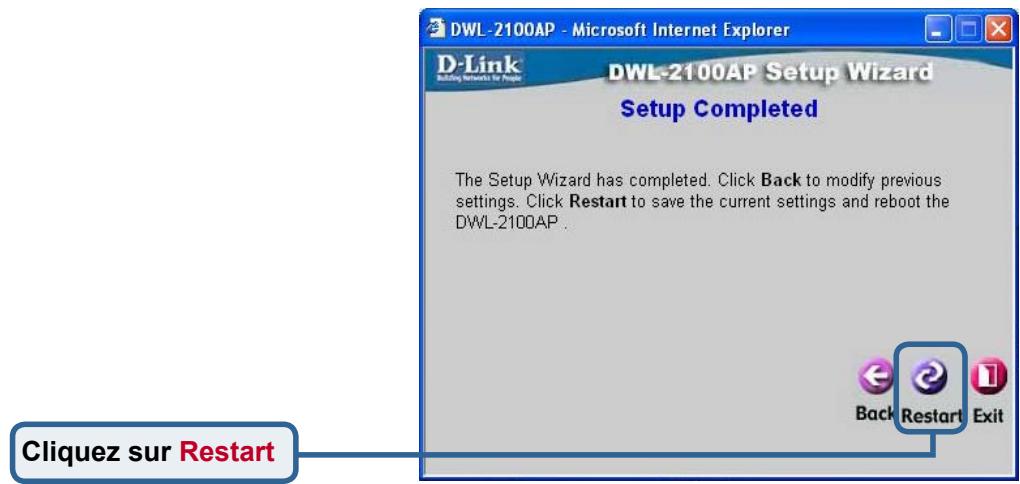

La configuration de votre routeur est terminée!

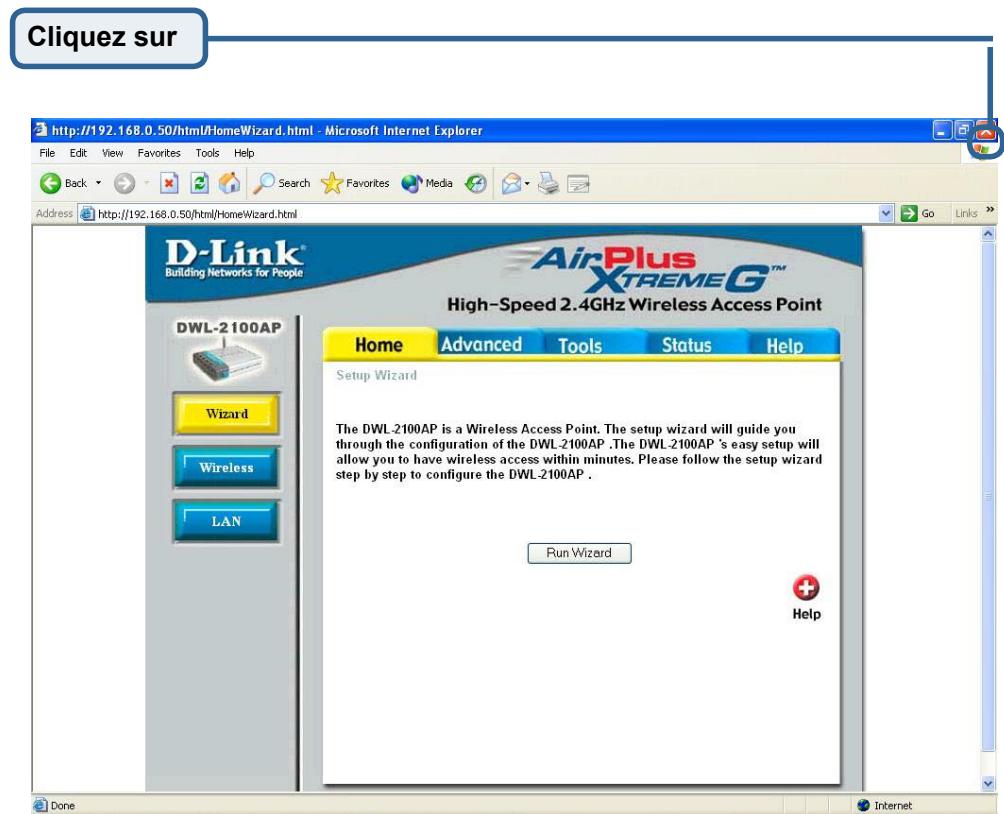

Vous revenez à l'écran d'accueil.

Pour la définition d'autres paramètres ou pour des informations supplémentaires, utilisez les onglets Advanced, Tools, ou Status, ou bien reportez-vous au manuel qui se trouve sur le CD ROM.

Annexe

Pour attribuer une adresse IP statique au portable ou à l'ordinateur que vous utilisez pour configurer le DWL-2100AP, procédez de la manière suivante :

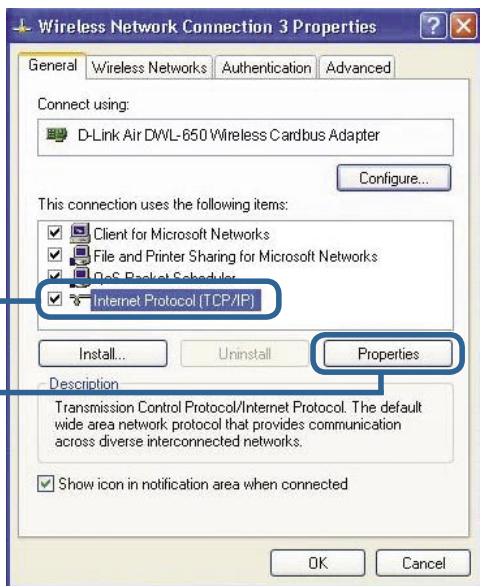

Sélectionnez Démarrer > Double-cliquez sur Paramètres > Double-cliquez sur Connexions réseau > Clic droit sur Connexions de réseau local > Cliquez sur Propriétés

Sélectionnez Protocole internet (TCP/IP)

Cliquez sur Propriétés

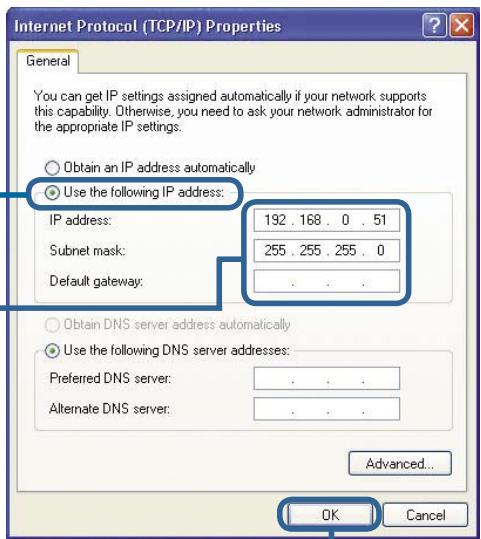

Sélectionnez Spécifier une adresse IP dans la fenêtre Propriétés du Protocole Internet (TCP/IP)

Tapez votre adresse IP et votre masque de sous-réseau. (L'adresse IP doit appartenir à la même tranche que celle du DWL-2100AP. L'adresse IP du DWL-2100AP est 192.168.0.50. Vous pouvez attribuer l'adresse 192.168.0.51 à votre ordinateur. Chaque ordinateur doit avoir une adresse IP unique. Spécifiez le masque de sous-réseau 255.255.255.0.)

Cliquez sur OK

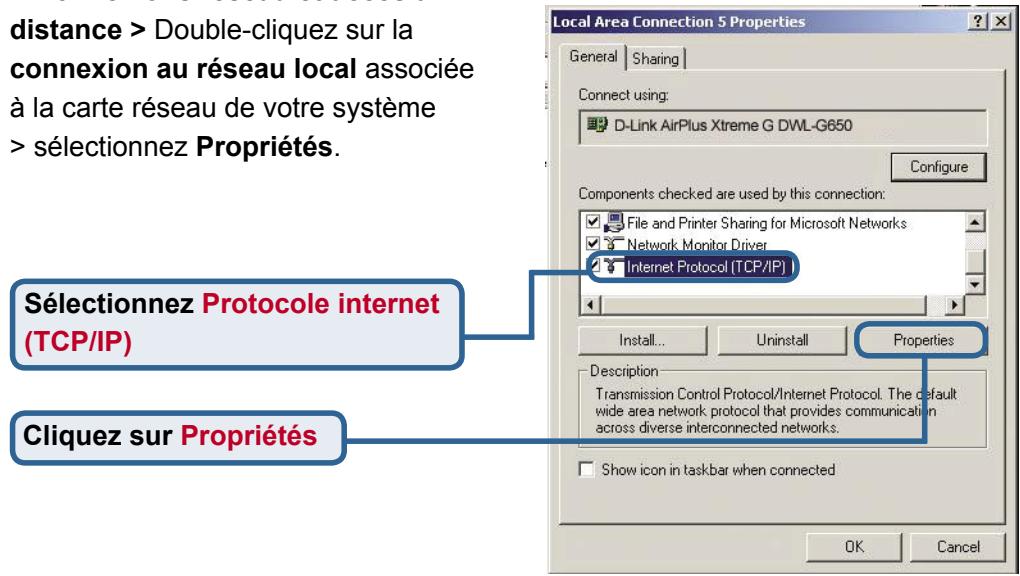

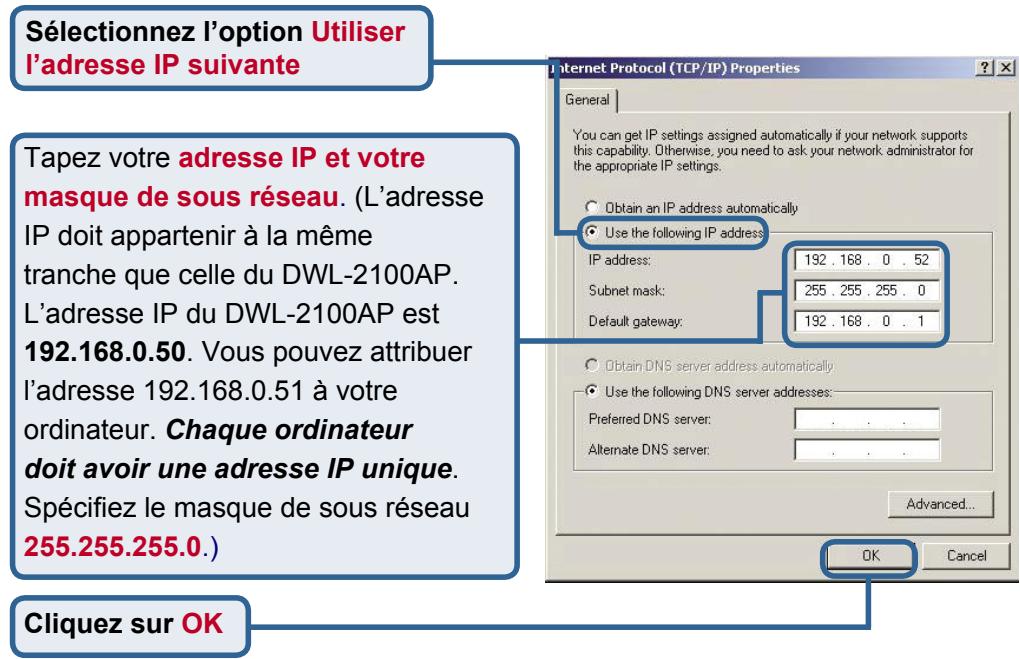

Pour les utilisateurs de windows 2000 :

Sélectionnez Démarrer > Paramètres > Connexions réseau et accès à distance > Double-cliquez sur la connexion au réseau local associée à la carte réseau de votre système > sélectionnez Propriétés.

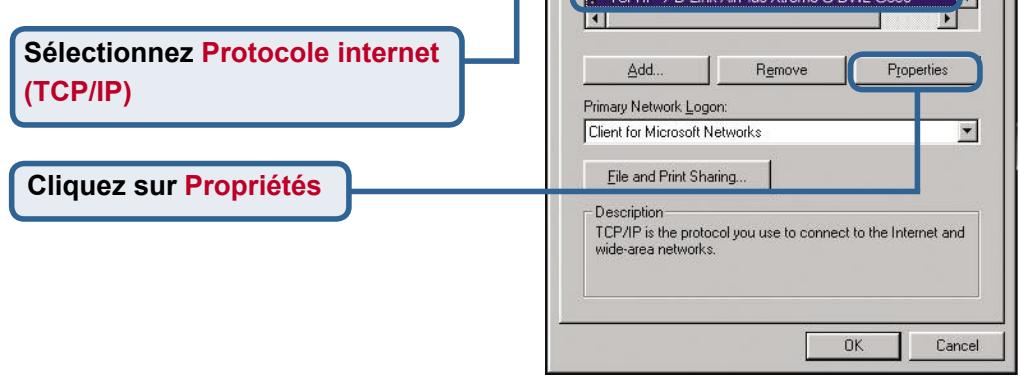

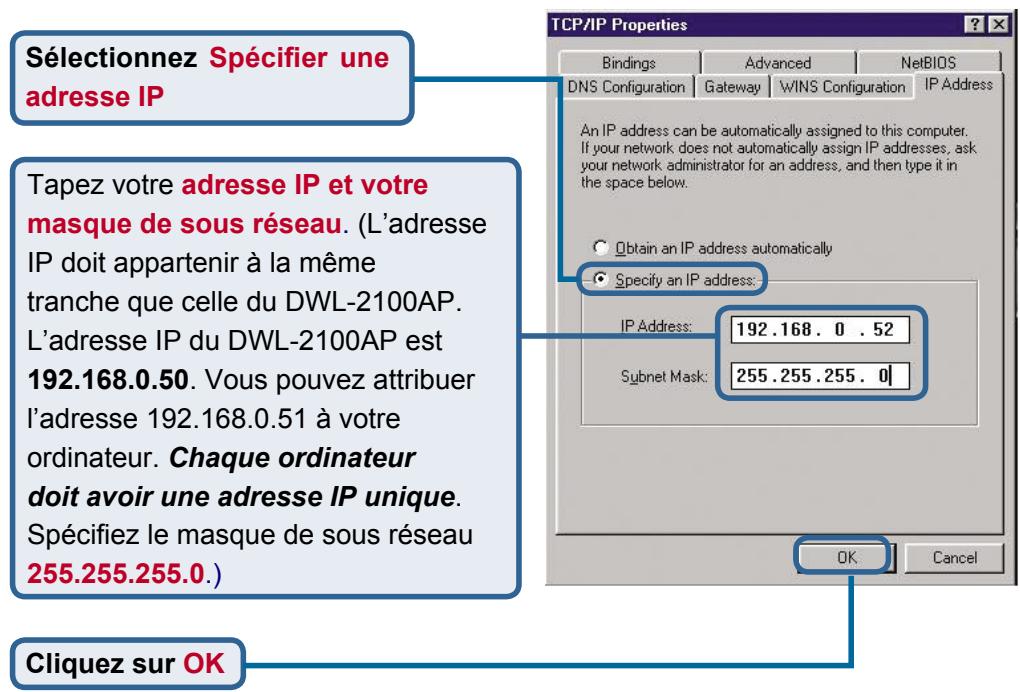

Pour les utilisateurs de windows me et 98SE :

Cliquez sur Protocole internet (TCP/IP) Sélectionnez Démarrer > Paramètres > Panneau de configuration > Double-cliquez sur la connexion au réseau local associée à la carte réseau de votre système > sélectionnez Propriétés.

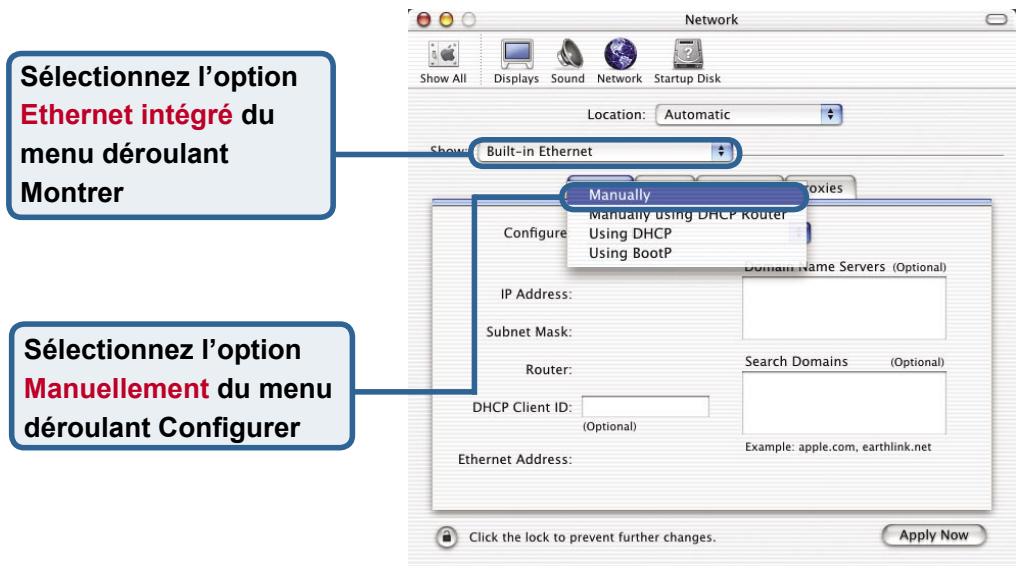

Pour apple macintosh OS x :

Cliquez sur Réseau dans le menu Apple, puis sélectionnez Préférences système

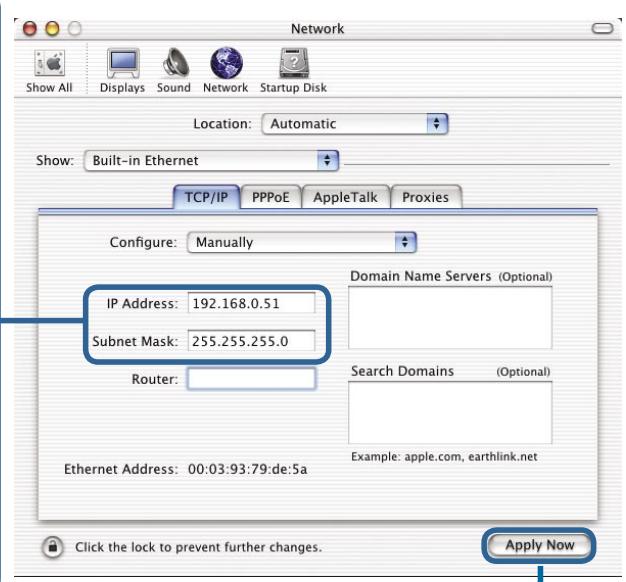

Tapez votre adresse IP et votre masque de sous-réseau. (L'adresse IP doit appartenir à la même tranche que celle du DWL-2100AP. L'adresse IP du DWL-2100AP est 192.168.0.50. Vous pouvez attribuer l'adresse 192.168.0.51 à votre ordinateur. Chaque ordinateur doit avoir une adresse IP unique. Spécifiez le masque de sous-réseau 255.255.255.0.)

Cliquez sur Appliquer maintenant

Vous trouverez la documentation et les logiciels les plus récents sur le site web D-Link.

Le service technique de D-Link est gratuit pour les clients aux Etats-Unis durant la période de garantie.

Ces clients peuvent contacter le service technique de D-Link par notre site internet ou par téléphone.

Assistance technique D-Link par téléphone :0 820 0803 03

Assistance technique D-Link sur internet :

Web : http://www.dlink.fr
