Type de produit	Point d'accès sans fil 802.11ac PoE
Marque	D-Link
Modèle	DAP-2680
Alimentation	PoE 802.3at (Power over Ethernet) ou injecteur optionnel DPE-301GI (non inclus)
Interface réseau	1 port LAN avec support PoE
Norme sans fil	802.11ac (Wi-Fi 5)
Adresse IP par défaut	192.168.0.50
Identifiants par défaut	Nom d'utilisateur : admin, Mot de passe : (vide)
Configuration requise	Navigateur Web (Internet Explorer 11, Safari 7, Firefox 28, Google Chrome 33 ou ultérieur), port Ethernet
Voyant lumineux	Bicolore (rouge/vert) : clignote rouge au démarrage, vert fixe prêt, rouge fixe en cas d'échec
Montage	Mural ou plafond, supports inclus
Contenu de la boîte	Point d'accès, supports de fixation, câble Ethernet, CD-ROM, guide d'installation rapide
Sécurité	Mot de passe administrateur vide par défaut, à modifier impérativement
Gestion	Interface Web accessible via navigateur
Assistance technique	dlink.com/support

FOIRE AUX QUESTIONS - DAP-2680 D-LINK

Comment installer le point d'accès DAP-2680 ?

Pour installer le DAP-2680, fixez le support de montage au mur ou au plafond à l'aide des vis fournies. Branchez un câble Ethernet au port LAN et alimentez-le via un commutateur PoE 802.3at ou un injecteur optionnel. Accrochez le point d'accès au support jusqu'à enclenchement.

Comment configurer le DAP-2680 pour la première fois ?

Connectez le DAP-2680 et votre ordinateur au même commutateur. Ouvrez un navigateur Web et saisissez l'adresse IP par défaut 192.168.0.50. Connectez-vous avec le nom d'utilisateur admin et laissez le mot de passe vide. Suivez l'assistant de configuration.

Quelle est l'adresse IP par défaut du DAP-2680 ?

L'adresse IP par défaut du point d'accès DAP-2680 est 192.168.0.50. Assurez-vous que votre ordinateur est dans le même sous-réseau (192.168.0.x) pour y accéder.

Quel est le mot de passe par défaut du DAP-2680 ?

Le mot de passe par défaut est vide. Le nom d'utilisateur est admin. Il est fortement recommandé de définir un mot de passe fort après la première connexion.

Comment alimenter le DAP-2680 ?

Le DAP-2680 est alimenté via PoE (Power over Ethernet) 802.3at. Utilisez un commutateur compatible PoE ou un injecteur PoE optionnel (modèle DPE-301GI). Aucune unité d'alimentation n'est fournie avec l'appareil.

Que signifie le voyant lumineux sur le DAP-2680 ?

Le voyant est bicolore : rouge clignotant au démarrage ou en cas de dysfonctionnement, vert fixe lorsque l'appareil est prêt, et rouge fixe en cas d'échec du démarrage.

Puis-je monter le DAP-2680 au plafond ?

Oui, le DAP-2680 peut être monté au plafond à l'aide des supports de fixation fournis. Suivez les instructions : fixez les supports au plafond, branchez le câble Ethernet, puis enclenchez le point d'accès.

Quels navigateurs sont compatibles avec l'interface de gestion du DAP-2680 ?

L'interface Web est compatible avec Internet Explorer 11, Safari 7, Firefox 28, Google Chrome 33 ou versions ultérieures de ces navigateurs.

Comment réinitialiser le DAP-2680 aux paramètres d'usine ?

La notice ne mentionne pas de bouton de réinitialisation. En général, maintenez le bouton Reset enfoncé pendant 10 secondes avec un trombone. Vérifiez sur l'appareil la présence d'un bouton.

Où trouver l'assistance technique pour le DAP-2680 ?

L'assistance technique D-Link est disponible sur le site dlink.com/support. Vous y trouverez des manuels, des mises à jour et des FAQ.

MODE D'EMPLOI DAP-2680 D-LINK

Guide d'installation

Guide d'installation

Guide d'installation rapide du dap-2680

Ce guide d'installation fournit les instructions de base pour l'installation du point d'accès sans fil DAP-2680 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation du point d'accès, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance de D-Link.

Configuration système requise

Configuration minimale requise :

• Lecteur de CD-ROM
• Un port Ethernet ou un adaptateur Ethernet installé
• Internal Explorer 11, Safari 7, Firefox 28, Google Chrome 33 ou des versions ultérieures de ces navigateurs

1. Contenu de la boîte

• Point d'accès DAP-2680 802.11ac PoE (alimentation électrique par câble Ethernet) Supports de fixation Support de fixation au plafond Câble Ethernet CD-ROM Guide d'installation rapide

Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus.

REMARQUE : aucune unité d'alimentation fournie. Pour alimenter les appareils, utilisez un commutateur 802.3at PoE de D-Link ou l'injecteur PoE DPE-301GI de D-Link.

2. Description du matériel

Voyant lumineux

Voyant d'alimentation/état - bicolore (rouge/vert)

Clignote en rouge pendant le démarrage ou en cas de dysfonctionnement. Reste allumé en vert lorsque le périhérique est prêt/fonctionne. Reste allumé en rouge en cas d'échec du démarrage.

Interfaces

Fiche d'alimentation (*Remarque obsolescence ; remplacé par PoE)

Port LAN (PoE)

• Le kit PoE (injecteur et adaptateur) n'est PAS inclus dans la boîte. Il porte le nom de module « DPE-301GI » et peut être acheté séparément.

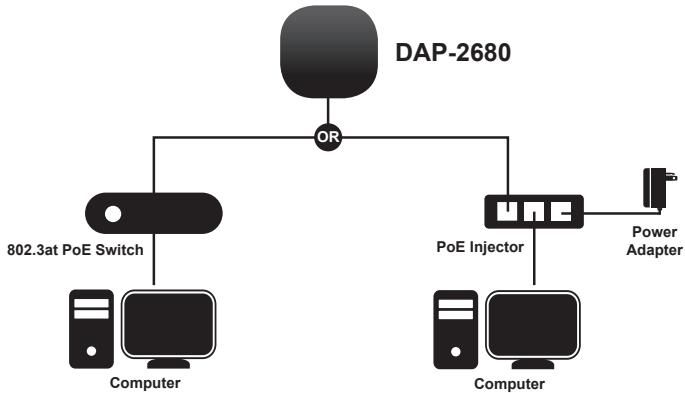

Mise sous tension du point d'accès

Pour alimenter le DAP-2680, vous pouvez procéder de l'une des façons suivantes :

1. Branchez une extrémité du câble Ethernet au port LAN du DAP-2680 et l'autre extrémité au port d'un commutateur 802.3at PoE.
2. Achetez séparément un injecteur PoE DPE-301GI si vous devez connecter le point d'accès sans un commutateur 802.3at PoE.

Configuration du point d'accès

Pour configurer et GER le DAP-2680, vous pouvez procéder de l'une des façons suivantes :

1. Connectez le point d'accès et votre ordinateur au même commutateur. Gérez le point d'accès à partir de l'ordinateur.

Saisissez 192.168.0.50, l'adresse IP par défaut du point d'accès, dans le champ d'adresse de votre navigateur.

Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture de session sont les suivantes :

Nom d'utilisateur: admin

Mot de passe : (Laissez le champ du mot de passe vide)

1. Connectez le point d'accès et votre ordinateur directement à l'aide d'un câble Ethernet droit. Gérez le point d'accès à partir de l'ordinateur.

Assurez-vous que votre ordinateur est configuré avec une adresse IP statique dans le sous-réseau 192.168.0.0/24.

Lancez un navigateur web, saisissez l'adresse IP par défaut du point d'accès (http://192.168.0.50), puis appuyez sur Entrée.

Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture de session sont les suivantes :

Nom d'utilisateur : admin

Mot de passe : (Laissez le champ du mot de passe vide)

Installation

1. Placez le support de montage sur un mur ou au plafond.

1. Marquez les points où vous allez insérer les vis. Enlevez le support de montage.
2. Percez des trous dans les points marqués et insérez les chevilles en plastique.

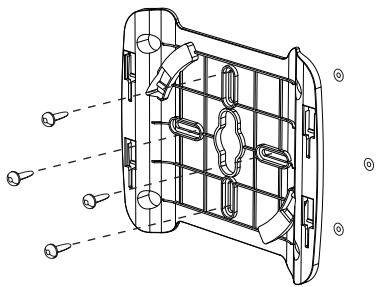

1. Utilisez les vis fournies pour fixer le support de montage au mur.

1. Branchez le câble Ethernet au port LAN du point d'accès.
2. Pour fixer le point d'accès au support de montage.

Installation

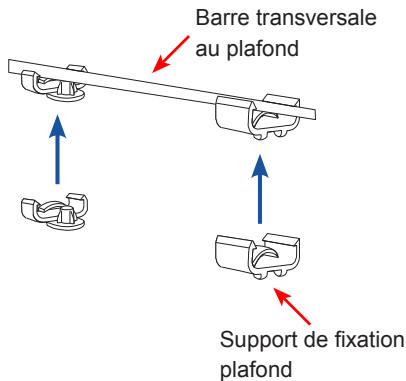

1. Accrochez deux supports de fixation au panneau du plafond. Assurez-vous que les deux supports sont alignés l’un par rapport à l’autre.

1. Branchez le câble Ethernet au port LAN du point d'accès.

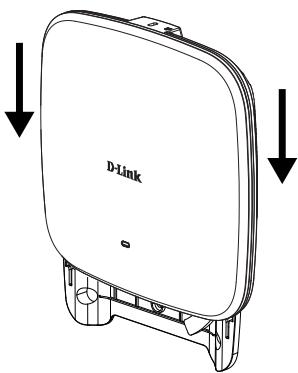

2. Insérez le support mâle du DAP-2680 dans le support fémelle du support de montage. Appuyez sur le DAP-2680 et le support de montage jusqu'à ce qu'ils s'enclenchent en place.

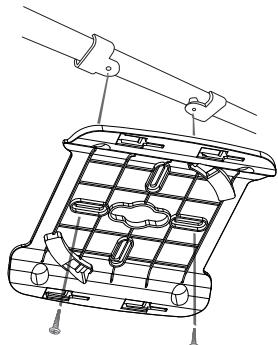

3. Utilisez les vis fournies pour fixer le support de montage au support de fixation du plafond.

ASSISTANCE TECHNIQUE

dlink.com/support
