DWL-8610AP - Point d'accès sans fil D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil bi-bande AC1750
Normes sans fil	IEEE 802.11ac/b/g/n
Bandes de fréquence	2.4 GHz et 5 GHz simultanément
Débit maximal	Jusqu'à 1300 Mbit/s (5 GHz) + 450 Mbit/s (2.4 GHz)
Antennes	Internes omnidirectionnelles (6.5 dBi en 5 GHz, 5 dBi en 2.4 GHz)
Ports réseau	2 ports LAN Gigabit (1 avec PoE 802.3at)
Port console	1 port RJ45 pour débogage
Alimentation	PoE 802.3at (12.95 W max) ou adaptateur secteur 12 V CC 2 A
Dimensions	198 x 171 x 40 mm
Poids	240 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Certifications	CE, FCC, IC, cUL, LVD, UL2043, C-Tick, VCCI, NCC, Wi-Fi, TELEC
Sécurité sans fil	WEP, WPA, WPA2 (Personnel/Entreprise), filtrage MAC, détection PA indésirables
Qualité de service (QoS)	802.1p, WMM, gestion de bande passante
Gestion	Autonome, cluster (jusqu'à 16 AP), centralisée via contrôleur D-Link
Mode cluster auto-configuration	Oui, jusqu'à 16 AP
Orientation de bande (Band Steering)	Oui, force les clients bi-bande vers 5 GHz
Technologie SmartBeam	Oui, focalisation du signal sur les clients
Points d'accès virtuels (VAP)	Jusqu'à 16 par radio (32 au total)
Alimentation PoE	Oui, 802.3at
Montage	Mur ou plafond, boîtier plenum UL2043

FOIRE AUX QUESTIONS - DWL-8610AP D-LINK

Comment configurer le DWL-8610AP en mode autonome ?

Connectez-vous à l'interface Web via l'adresse IP par défaut (192.168.0.50) avec un navigateur. Utilisez le nom d'utilisateur 'admin' et le mot de passe vide (par défaut). Suivez l'assistant de configuration rapide pour définir le SSID, la sécurité et le mode de fonctionnement.

Le DWL-8610AP supporte-t-il l'alimentation PoE ?

Oui, il supporte l'alimentation via PoE conforme à la norme 802.3at (PoE+). Vous pouvez utiliser un switch PoE ou un injecteur comme le DPE-101Gl. La consommation maximale est de 12,95 W.

Puis-je former un cluster de plusieurs DWL-8610AP ?

Oui, jusqu'à 16 points d'accès peuvent former un cluster à configuration automatique. Une fois le premier AP configuré, les paramètres se propagent automatiquement aux autres. Le cluster fonctionne en mode autonome.

Comment activer l'orientation de bande (band steering) ?

L'orientation de bande est activée par défaut. Elle force les clients compatibles bi-bande à se connecter sur la bande 5 GHz moins encombrée, améliorant ainsi les performances. Vous pouvez la désactiver dans les paramètres sans fil avancés de l'interface Web.

Quels types de sécurité sans fil sont pris en charge ?

Le DWL-8610AP prend en charge WEP 64/128 bits, WPA et WPA2 en mode Personnel et Entreprise (avec serveur RADIUS intégré), ainsi que le filtrage des adresses MAC et la désactivation de la diffusion du SSID.

Comment réinitialiser le point d'accès aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres reviennent aux valeurs par défaut, y compris l'adresse IP 192.168.0.50.

Le DWL-8610AP supporte-t-il le mode maillé (mesh) ?

Non, ce modèle ne prend pas en charge le maillage. Il peut fonctionner en mode autonome, en cluster (AP Array) ou être géré centralement par un contrôleur D-Link comme le DWC-1000 ou un switch unifié.

Comment mettre à jour le firmware du DWL-8610AP ?

Téléchargez le dernier firmware depuis le site Web de D-Link (www.dlink.com). Connectez-vous à l'interface Web, allez dans Administration > Mise à jour du firmware, sélectionnez le fichier et cliquez sur 'Mettre à jour'. Ne coupez pas l'alimentation pendant le processus.

Quelle est la différence entre les modes autonome et géré ?

En mode autonome, l'AP est configuré individuellement et peut former un cluster. En mode géré, il est contrôlé par un contrôleur sans fil D-Link, offrant des fonctionnalités avancées comme le portail captif, l'équilibrage de charge centralisé, et la détection/mitigation des AP indésirables.

Comment monter le DWL-8610AP au plafond ?

Utilisez le support de montage fourni. Fixez le support au plafond avec des vis adaptées (non fournies), puis encliquetez l'AP sur le support. Le boîtier est certifié UL2043 pour une installation dans les plénums, conforme aux normes incendie.

MODE D'EMPLOI DWL-8610AP D-LINK

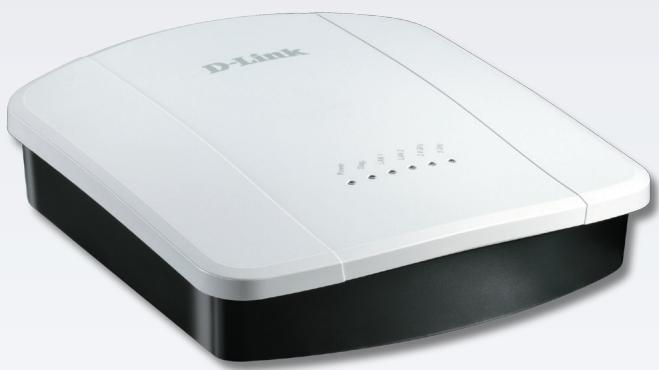

Principales caractéristiques du produit

Profitez d'une connectivité sans fil AC ultra-performante, permettant d'atteindre des vitesses sans fil allant jusqu'à 1300 + 450 Mbits/s1, idéales pour les applications professionnelles très intenses

Performances bi-bande améliorées prenant en charge la répartition de charge et l'orientation de bande (band steering) pour une connexion sans fil plus stable et plus rapide

Connectez-vous plus loin et plus rapidement grâce à la technologie SmartBeam™, qui améliore significativement les performances sans fil, en concentrant les signaux sans fil, pour assurer une couverture sans fil plus étendue, sans nécessiter de point d'accès supplémentaire.

Peut servir de point d'accès sans fil autonome, et être géré en grappe ou de manière centralisée, via un contrôleur sans fil ou un switch unifié D-Link, pour une souplesse et une modularité inégalées

Caractéristique

Connectivité ultra-performante

• Sans fil AC IEEE 802.11
• Jusqu'à 1300 + 450 Mbits/s
• 2 ports de réseau local gigabit

Conçu pour les environnements d'envergure professionnelle

• Connectivité bi-bande simultanée pour augmenter la capacité du réseau
• Technologie AC SmartBeam™
• Orientation de bande (band steering), pour une gestion efficace du traffic
• Port de console pour le débogage

Souplesse et modularité

• Déploiement flexible, gestion autonome ou centrale grâce à un contrôle sans fil
• Cluster à configuration automatique permettant une affectation simplifiée. Jusqu'à 16 DWL-8610AP peuvent former un cluster à configuration automatique

Sécurité validée

WPA/WPA2 Personal - WPA/WPA2 Enterprise - Filtrage des adresses MAC - Détection des points d'accès indésirables

• Montage mural ou plafond simple
• Alimentation par câble Ethernet (PoE) 802.3at permettant une installation dans les lieux difficiles d'accès
• Boîtier de qualité plenum certifié UL2043 pour se conformer aux règlementations relatives aux incendies

Le point d'accès unifié bi-bande AC1750 sans fil DWL-8610AP associe les vitesses sans fil exceptionnelles de la technologie 802.11ac avec la souplesse et la modularité inégalées de la solution sans fil unifiée de D-Link. Le DWL-8610 est conçu pour soutenir les petites et moyennes entreprises, en offrant à leurs administrateurs réseau des options de réseau sans fil bi-bande sécurisées.

Performances sans fil AC ultra-rapides

Le DWL-8610AP offre des performances sans fil haut débit fiables grâce aux toutes dernières normes 802.11ac, qui offrent un débit maximum du signal sans fil de 450 Mbits/s sur la bande de 2,4 GHz et de 1 300 Mbits/s sur la bande de 5 GHz1. Le DWL-8610AP utilise l'orientation de bande (band steering) pour détecter si le client sans fil prend en charge la technologie bilande, et si c'est le cas, il force le client à se connecter au réseau 802.11ac/n de 5 GHz moins encombré. Il le fait en bloquant activement les tentatives du client de s'associer au réseau de 2,4 GHz. L'orientation de bande garantit que les clients présents sur la bande de 5 GHz atteignent leurs performances maximales sans être étranglés par les clients 802.11b/g/n 2,4 GHz d'ancienne génération. De cette façon, vous pouvez tirer le meilleur parti de la technologie sans fil AC et en même temps assurer la rétrocompatibilité avec les équipements existants d'ancienne génération.

La technologie AC SmartBeam™ permet au DWL-8610AP d'améliorer sa portée comme jamais avant. En axant le signal sans fil sur les dispositifs connectés, il garantit des vitesses sans fil rapides et continues, partout au bureau, même en cas de consommation intensive du réseau ou dans les zones où le signal sans fil est faible.

Cluster à configuration automatique

Pour les petites entreprises qui doivent déployer plusieurs PA, mais qui manquent de ressources pour s'attaquer à la lourde tâche de la gestion du réseau, la fonction de cluster à configuration automatique du DWL-8610AP représente une solution idéale. Lorsqu'un petit nombre de DWL-8610AP sont déployés sur le réseau, ils peuvent être configurés pour former un cluster à configuration automatique. Une fois que l'administrateur a configuré un point d'accès, la même configuration peut ensuite être appliquée à tous les autres PA. Un cluster peut se composer de 16 PA au maximum, pour une configuration ultra-simple de l'environnement sans fil de votre entreprise.

Gestion centrale de votre réseau sans fil

Pour les petites entreprises qui doivent déployer plusieurs PA, mais qui manquent de ressources pour s'attaquer à la lourde tâche de la gestion du réseau, la fonction de cluster à configuration automatique du DWL-8610AP représente une solution idéale. Lorsqu'un petit nombre de DWL-8610AP sont déployés sur le réseau, ils peuvent être configurés pour former un cluster à configuration automatique. Une fois que l'administrateur a configuré un point d'accès, la même configuration peut ensuite être appliquée à tous les autres PA. Un cluster peut se composer de 16 PA au maximum, pour une configuration ultra-simple de l'environnement sans fil de votre entreprise.

Gestionrf automatique permetà la fois déconomiser de lénergie et de largent

Lorsque vous déployez plusieurs points d'accès à proximité les uns des autres, des interférences peuvent se produire si les rayonnements RF sont mal gérés. Lorsqu'un DWL-8610AP détecte un voisin à proximité, il sélectionne automatiquement un canal ne représentant aucune interférence. Cela réduit considérablement les interférences RF et permet à l'administrateur de déployer des PA plus densément. Pour limiter encore davantage les interférences, lorsqu'un PA à proximité fonctionne sur le même canal, le DWL-8610AP abaisse automatiquement sa puissance de transmission2. Lorsque, pour une raison quelconque, le PA à proximité n'est plus présent, le DWL-8610AP augmente sa puissance de transmission pour étendre la couverture.

La qualité de service, pour une meilleure connectivité

Le DWL-8610AP prend en charge la qualité de service (QoS) 802.1p pour améliorer le débit et les performances du trafic sensible au temps, comme la voix sur IP et la diffusion du DSCP. Le DWL-8610AP est certifié WMM. Ainsi, en cas de congestion du réseau, le trafic sensible au trafic obtient la priorité. En outre, lorsque plusieurs DWL-8610AP sont à proximité les uns des autres, un point d'accès refuse toute nouvelle demande d'association une fois ses ressources entièrement utilisées. Au contraire, la demande d'association est prise en compte par une unité adjacente. Cette fonction garantit qu'aucun PA isolé n'est surchargé alors que d'autres à proximité sont inactifs.

Sécurité

Le DWL-8610AP prend en charge les toutes dernières normes de sécurité Wi-Fi, y compris WEP, WPA, WPA2 et 802.1x. Il prend également en charge jusqu'à 16 points d'accès virtuels (VAP) par radio, soit un total de 32 VAP, ce qui permet à l'administrateur d'affecter différents droits d'accès aux divers groupes d'utilisateurs. Lorsque l'isolement de station est activé, le PA bloque la communication entre les clients sans fil présents sur la même radio ou le même VAP. Les PA indésirables du réseau peuvent être détectés facilement et l'administrateur est averti immédiatement de toute menace de sécurité. Lorsqu'il est utilisé avec un contrôleur sans fil ou un switch unifié D-Link, la sécurité peut être encore davantage améliorée.

Avec ses antennes intégrées dans un simple boîtier, le DWL-8610AP peut être fixé au mur ou au plafond et se fond dans la plupart des environnements professionnels. Intégré dans un châssis de qualité plenum, le DWL-8610AP respecte les réglementations strictes en matière d'incendie en cas d'installation dans les faux plafonds. Pour permettre une installation facile, il dispose de l'alimentation électrique par câble Ethernet (PoE) intégrée conforme à la norme 802.3at, permettant une installation dans des endroits où les prises de courant ne sont pas facilement disponibles.

En cas de panne, vous avez besoin du meilleur support possible, et vite. D-Link Assist règle les problèmes avec rapidité et efficacité pour une disponibilité maximale de vos produits. Avec les différents niveaux de services proposés, vous trouverez sûrement une offre adaptée à vos besoins. Et pour ceux à qui la mise en route pose problème, il y a même des services d'installation!

Et pour plus de commodité, tous les contrats D-Link Assist peuvent être souscrits pour un ou trois ans :

D-Link assist gold - pour un support complet 24 h/24

Offre idéale pour environnements stratégiques où une disponibilité maximale est indispensable, le service D-Link Assist Gold garantit une intervention sur site sous quatre heures, 24 heures sur 24 et 7 jours sur 7, y compris les jours fériés (après validation de la panne par les techniciens qualifiés D-Link).

D-link assist silver pour un service rapide le jour même

Conçu pour les entreprises "à haute disponibilité" qui exigent une réaction rapide dans les heures ouvrées standard, le service D-Link Assist Silver prévoit une intervention sur votre site sous quatre heures de 8h00 à 17h00, du lundi au vendredi, sauf les jours fériés (après validation de la panne par les techniciens qualifiés D-Link).

D-Link assist bronze pour une intervention garantie le jour ouvré suivant

Solution économique pour environnement moins cruciaux, le service D-Link Bronze prévoit une intervention sur site le jour ouvré suivant, de 8h00 à 17h00, du lundi au vendredi, sauf les jours fériés (après validation de la panne par le technicien qualifié D-Link).

Caracteristic techniques
Général
Interface des pérophériques	• 802.11ac/b/g/n • Port de console RJ45	• 2 ports LAN Gigabit (un port prenatal en charge la connexion PoE conforme à la norme 802.3at)
Voyants	• Alimentation • LAN 1 • LAN 2	• Diagnostics • 2.4 GHz • 5 GHz
Fréquence sans fil	• 2.4 GHz band: 2.4 GHz-2.4835 GHz	• 5 GHz band: 4.9 GHz-5.85 GHz
Débit de transfert de données	• 802.11ac: 433 Mbps-1300 Mbps • 802.11n: 6.5 Mbps-450 Mbps	• 802.11g: 54, 48, 36, 24, 12, 9, et 6 Mbps • 802.11b: 11, 5.5, 2, et 1 Mbps
Canal de fonctionnement	• 2.4 GHz • 13 channels	• 5 GHz • 19 canaux sans chevauchement
Antenne	• Antennes internes omnidirectionnelles	• 6.5 dBi for 5 GHz, 5 dBi or 2.4 GHz
Fonctionnalités
Sécurité	• WPA-Personnel/Enterprise • WPA2-Personnel/Enterprise • Chiffrement WEP 64/128 bits	• Désactivation de la diffusion du SSD • Contrôle d'accès des addresses MAC • Serveur RADIUS interne
Gestion du réseau	• Modes de fonctionnement • Autonome • AP Array • Avec administration (avec le DWC-1000, le DWS-4026 ou le DWS-3160) • Interface Web (HTTP/HTTPS)	• Interface à ligne de commande via Console série RJ45 • Telnet/SSH • SNMP
Physique
Dimensions	• 198 x 171 x 40 mm
Poids	• 240 g
Adaptateur secteur	• Entrée: 100 à 240 V CA	• Sortie: 12 V CC, 2 A
Alimentation par Ethernet	• 802.3at PoE+	• Consommation d'énergie maximale: 12.95 W
Alimentation électrique	• 12V/1A (en option)	• POE via un switch ou un injecteur POE (DPE-101Gl en option)
Boitier	• Couvercle inférieur - métal • Couvercle supérieur - plastique	• Certifié UL2043
Température	• En fonctionnement: 0 à 40 °C	• Température hors fonctionnement -20~65 °C
Humidité	• En fonctionnement: 10% à 90% sans condensation
Certifications	• CE • FCC • IC • cUL • LVD • UL2043	• C-Tick • VCCI • NCC • Wi-Fi • TELEC

1300 Mbits/s correspond à la vitesse maximale du signal sans fil, définie par la norme IEEE 802.11ac. Le débit de transmission réel des données peut varier. Les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau, les matériaux de construction et les interférences radio à proximité, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. 2 C t i f D-Link.

Standalone Mode		Managed Mode (Managé par un switch Unifié D-Link ou un contrôleur sans fil)
Gestion centralisée	-	✓
Centralised Firmware Dispatch	-	✓
Visualised AP Management Tool	-	✓
Auto-Power Adjustment	-	✓
Dynamic Auto-Channel Selection	✓	✓
Fast Roaming Niveau 2	✓	✓
Fast Roaming Niveau 3	-	✓
Portail Captif	-	✓
Sécurité WEP/WPA/WPA2	✓	✓
Rogue AP Detection	✓	✓
Rogue AP Mitigation	-	✓
WIDS	-	✓
Station Isolation	✓	✓
Filtrage des addresses MAC	✓	✓
AP Load Balancing Setup	✓	✓
WDS	✓	✓
AP Clustering	✓	-
QoS/WMM	✓	✓
View Neighbouring AP information	✓	✓
Configuration Push	✓	✓

Pour plus d'informations : www.dlink.com/fr
