WAP54G - Point d'accès sans fil D-LINK - Notice d'utilisation et mode d'emploi gratuit

Marque	D-LINK
Modèle	WAP54G
Catégorie	Point d'accès sans fil
Normes sans fil	IEEE 802.11n, IEEE 802.11g
Débit sans fil maximal	300 Mbps
Bande de fréquences	2,4 GHz
Port Ethernet	1 port Gigabit Ethernet
Alimentation	5 V / 2,5 A ou PoE (802.3af)
Consommation électrique	9 W (avec PoE), 8 W (sans PoE)
Dimensions (L x H x P)	166 x 188 x 37 mm
Poids	768 g
Matériau du boîtier	Métal ignifugé blanc
Modes de fonctionnement	Point d'accès, Client sans fil, WDS, WDS avec point d'accès
Sécurité sans fil	WEP 64/128 bits, WPA/WPA2 Personal/Enterprise, RADIUS
Filtrage MAC	Oui
SSID multiples	Jusqu'à 8
VLAN	Prise en charge VLAN 802.1q (jusqu'à 8)
Qualité de service (QoS)	WMM, 4 files d'attente prioritaires
Gestion réseau	HTTP, HTTPS, Telnet, SSH, SNMP, AP Manager II, D-View
Antennes	2 antennes amovibles (gain 5 dBi)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Certifications	FCC Classe B, UL 2043, IC, CE, WiFi

FOIRE AUX QUESTIONS - WAP54G D-LINK

Comment installer le point d'accès WAP54G ?

Branchez l'adaptateur secteur ou utilisez l'alimentation PoE via un switch PoE. Connectez le câble Ethernet à votre réseau. Accédez à l'interface Web via l'adresse IP par défaut pour configurer les paramètres sans fil.

Quels sont les modes de fonctionnement disponibles ?

Le WAP54G peut fonctionner en mode Point d'accès, Client sans fil, WDS (pont) ou WDS avec point d'accès.

Comment sécuriser mon réseau sans fil ?

Activez le chiffrement WPA2 ou WEP, désactivez la diffusion du SSID, filtrez les adresses MAC et utilisez un serveur RADIUS si nécessaire.

Puis-je utiliser plusieurs SSID avec ce point d'accès ?

Oui, il prend en charge jusqu'à 8 SSID pour segmenter votre réseau sans fil.

Que faire si j'ai oublié le mot de passe d'administration ?

Effectuez un reset matériel en maintenant le bouton reset enfoncé pendant 10 secondes. Les paramètres reviendront aux valeurs par défaut.

Quelle est la portée maximale du WAP54G ?

La portée dépend de l'environnement, mais avec les antennes 5 dBi, elle est typiquement de 100 à 300 mètres en intérieur et jusqu'à 500 mètres en extérieur (en visibilité directe).

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware sur le site D-Link, puis dans l'interface d'administration, allez dans 'Outils' > 'Mise à jour du firmware' et sélectionnez le fichier.

Le point d'accès supporte-t-il le VLAN ?

Oui, il supporte la norme 802.1q et permet jusqu'à 8 VLAN pour segmenter le trafic.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez l'alimentation électrique et le câble PoE. Essayez un autre adaptateur secteur compatible. Si le problème persiste, contactez le support D-Link.

Puis-je utiliser ce point d'accès en extérieur ?

Le châssis est en métal ignifugé mais n'est pas conçu pour une exposition directe aux intempéries. Utilisez-le en intérieur ou dans un boîtier de protection adapté.

MODE D'EMPLOI WAP54G D-LINK

Fonction AP Array pour aider les administrateurs informatiques à déployer rapidement un réseau sans fil multipoint

Fonction d'équilibrage des charges pour optimiser les trafics importants et la redondance sur le réseau

DAP-2360

Caractéristique

• Connectivité 802.11n pour une capacité réseau renforcée
• Débit sans fil qui peut atteindre 300 Mbps
• Châssis ignifugé en métal résistant blanc conforme aux réglementations en matière d'incendie
• Quatre produits en un : point d'accès, client sans fil, WDS et WDS avec point d'accès
• 1 port Gigabit Ethernet pour des vitesses de connexion câblée optimales
• Prise en charge de la technologie PoE (Power over Ethernet) pour une installation facile
• Prise en charge de plusieurs SSID pour la segmentation du réseau sans fil
• Prise en charge VLAN
• WI-FI Multi Media™ (WMM) pour donner la priorité aux applications audio, vidéo et vocales
• Sécurité renforcée avec prise en charge du protocole RADIUS
• Conception radio haute puissance

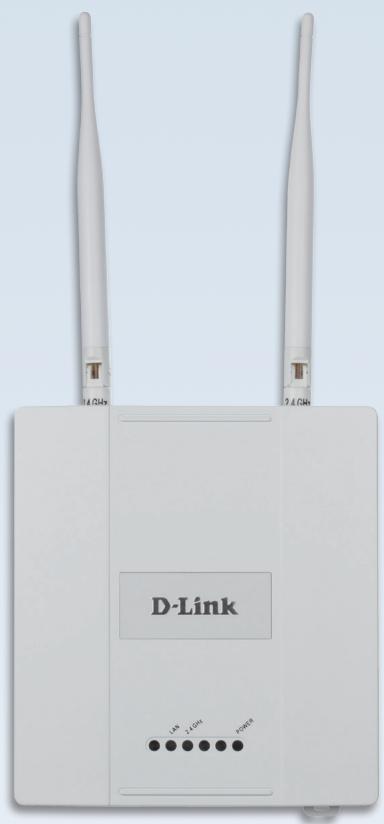

Le DAP-2360 est un point d'accès Wireless N PoE qui répond parfaitement aux besoins de tous les administrateurs réseau désireux de créer un réseau sans fil ou d'étendre la capacité d'un réseau sans fil existant. Ce point d'accès peut être utilisé principalement dans les zones de trafic intense, telles que les aéroports, les cafés, les centres commerciaux, les salles de sport ou les campus universitaires. Avec des débits qui peuvent atteindre 300 Mbps dans la bande de fréquences 2,4 GHz, il permet aux utilisateurs de se connecter sans fil avec un adaptateur 802.11b/g existant ou un nouvel adaptateur 802.11n, mais aussi de bénéficier de téléchargements plus rapides et de communications instantanées.

Polyvalence du point d'accès

Le DAP-2360 permet aux administrateurs réseaux de déployer un réseau sans fil 802.11n extrêmement robuste et très facile à administrer. Les antennes amovibles fournies apportent une couverture sans fil optimale dans la bande de fréquences 2,4 GHz, grâce à une conception radio haute puissance qui réduit les zones mortes et renforce la capacité. Protégé par un châssis ignifugé en métal blanc, le DAP-2360 s'intègre aisément aux plafonds ou aux murs et respecte les codes de prévention des incendies les plus stricts en matière de non-encombrement des conduits d'aération. Pour les installations avancées, ce point d'accès haut débit intègre la technologie Power over Ethernet (PoE) 802.3af, qui facilite son installation dans les zones dépourvues de prises de courant facilement accessibles.

Sécurité

Pour favoriser la suture du réseau sans fil, le point d'accès DAP-2360 mise sur des technologies de sécurité sans fil dernier cri. Il prend en charge les versions Personal et Enterprise des protocoles WPA et WPA2™, ainsi que le système de serveur RADIUS. De plus, il filtre les adresses MAC, segmente les LAN sans fil, empêche la diffusion des SSID, détecte les points d'accès non fiables et planifie la diffusion sans fil, pour un réseau sans fil encore.

Le DAP-2360 peut prendre en charge jusqu'à huit VLAN, ce qui permet d'utiliser plusieurs SSID et de renforcer la segmentation du réseau pour les utilisateurs. Il intègre en outre un mécanisme d'isolation du client sans fil qui limite les communications client-client directes.

Modes de fonctionnement multiples

Pour un retour sur investissement global optimal, le point d'accès DAP-2360 peut être configuré pour optimiser les performances réseau dans n'importe lequel de ses modes de fonctionnement : point d'accès, client sans fil, WDS (Wireless Distribution System) et WDS avec point d'accès. Grâce à la prise en charge du mode WDS, les administrateurs réseau ont la possibilité d'instruire plusieurs points d'accès DAP-2360 dans les mêmes locaux et d'établir des ponts entre eux tout en fournissant un accès réseau à des particuliers. Le DAP-2360 comprend également des fonctions avancées telles que l'équilibrage des charges, ce qui permet d'optimiser les trafics importants et la redondance, pour une connectivité sans fil anti-échec. La prise en charge par le DAP-2360 du protocole STP (Spanning Tree Protocol) décuple en outre l'efficacité et empêche l'envoi massif de messages en mode WDS.

Administration du réseau

En ce qui concerne la gestion du point d'accès DAP-2360, les administrateurs réseau ont l'embarras du choix : une interface Web (HTTP); SSL (Secure Sockets Layer), qui propose une connexion Internet sécurisée; SSH (Secure Shell), qui sécurise la liaison entre les ordinateurs locaux et distants; Telnet. Pour la gestion réseau avancée, ils peuvent utiliser le logiciel D-Link AP Manager II ou le module de gestion SNMP v3 D-View, qui les autorisent à configurer et à gérer plusieurs points d'accès à partir d'un même emplacement. Outre un processus de gestion simplifié, les solutions AP Manager II ou D-View offrent la possibilité d'effectuer des vérifications et des contrôles de maintenance réguliers à distance, sans qu'un collaborateur ait besoin de se déplacer pour s'assurer du bon fonctionnement de l'appareil. Dans la bande de fréquences 2,4 GHz, avec la prise en charge de la technologie PoE, un chassis ignifugé, une capacité extrême, des modes de fonctionnement variés et des fonctions de sécurité avancées fiables, le DAP-2360 apporte aux PME une solution professionnelle qui leur permet de déployer des réseaux sans fil dans l'entreprise.

En cas de panne, vous avez besoin du meilleur support possible, et vite. D-Link Assist règle les problèmes avec rapidité et efficacité pour une disponibilité maximale de vos produits. Avec les différents niveaux de services proposés, vous trouverez sûrement une offre adaptée à vos besoins. Et pour ceux à qui la mise en route pose problème, il y a même des services d'installation!

Et pour plus de commodité, tous les contrats D-Link Assist peuvent être souscrits pour un ou trois ans :

D-Link assist gold pour un support complet 24 h/24

Offre idéale pour environnements stratégiques où une disponibilité maximale est indispensable, le service D-Link Assist Gold garantit une intervention sur site sous quatre heures, 24 heures sur 24 et 7 jours sur 7, y compris les jours fériés (après validation de la panne par les techniciens qualifiés D-Link).

D-link assist silver pour un service rapide le jour même

Conçu pour les entreprises "à haute disponibilité" qui exigent une réaction rapide dans les heures ouvrées standard, le service D-Link Assist Silver prévoit une intervention sur votre site sous quatre heures de 8h00 à 17h00, du lundi au vendredi, sauf les jours fériés (après validation de la panne par les techniciens qualifiés D-Link).

D-Link assist bronze pour une intervention garantie le jour ouvré suivant

Solution économique pour environnement moins cruciaux, le service D-Link Bronze prévoit une intervention sur site le jour ouvré suivant, de 8h00 à 17h00, du lundi au vendredi, sauf les jours fériés (après validation de la panne par le technicien qualifié D-Link).

CHARACTERISTIQUES TECHNIQUES

General
Normes	• IEEE 802.11n • IEEE 802.11g • IEEE 802.3ab • IEEE 802.3af • IEEE 802.3u • IEEE 802.3
Gestion réseau	• Telnet - Secure (SSH) Telnet • Interface de navigateur Internet • HTTP - Secure HTTP (HTTPS) • Prise en charge SNMP • Module D-View - MIB privée • AP Manager II • AP Array
Sécurité	• WPA™ - Personal • WPA2™ - Enterprise • WPA2™ - Personal • WPA2™ - Enterprise • WEP 64/128 bits • Désactivation de la diffusion des SSID • Contrôle d'accès par adresse MAC • Détention des points d'accès non fiables
VLAN	• Prise en charge VLAN 802.1q
Prise en charge SSID	Plusieurs SSID (jusqu'à 8)
Qualité de service (QoS)	• 4 files d'atteke prioritaires • WMM Wireless Priority
Bande de fréquences sans fil	• De 2,4 GHz à 2,4835 GHz
Modes de fonctionnement	• Point d'accès • WDS avec point d'accès • WDS/pont (pas de diffusion de point d'accès) • Client sans fil
Gain d'antenne double	• 5 dBi à 2,4 GHz
Puisance d'émission maximum	• FCC : 26 dBm/ETSI : 14 dBm (double chaîne)
Voyants	• Alimentation • LAN • 2,4 GHz
Consommation d'énergie maximum	• 9 Watts avec PoE • 8 Watts sans PoE
Alimentation électricque	• 5 V/2,5 A (en option) ou POE via un switch ou un injecteur POE (DPE-101Gl en option)
Température	• Fonctionnement : de 0 °C à 40 °C • Stockage : de -20 °C à 65 °C
Humidité	• Fonctionnement : de 10 % à 90 % (sans condensation) • Stockage : de 5 % à 95 % (sans condensation)
Certifications	• FCC Classe B • UL 2043 • IC CE • WiFi®
Poids	• 768 g.
Dimensions (I x H x P)	• 166 x 188 x 37 mm
