DAP-1522, DAP-1522X2 - Point d'accès sans fil D-LINK - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Point d'accès sans fil
Normes sans fil	IEEE 802.11n/g/b
Fréquence	2.4 GHz
Débit maximal	300 Mbps (en mode 802.11n)
Ports Ethernet	1 port Ethernet 10/100 Mbps
Alimentation électrique	Adaptateur secteur 5V/2A
Dimensions approximatives	150 x 100 x 30 mm
Poids	250 g
Compatibilités	Compatible avec les appareils 802.11n/g/b
Fonctions principales	Point d'accès, répéteur, client sans fil
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques
Pièces détachées et réparabilité	Réparabilité limitée, pièces non disponibles en vente libre
Sécurité	WPA/WPA2, filtrage MAC, désactivation SSID
Informations générales	Installation facile via interface web, support de plusieurs langues

FOIRE AUX QUESTIONS - DAP-1522, DAP-1522X2 D-LINK

Comment réinitialiser mon D-LINK DAP-1522 ?

Pour réinitialiser votre DAP-1522, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Pourquoi mon DAP-1522 ne se connecte-t-il pas à mon réseau Wi-Fi ?

Vérifiez que le mot de passe du réseau Wi-Fi est correct et que le DAP-1522 est à portée du routeur. Assurez-vous également que le mode sans fil est activé sur l'appareil.

Comment accéder à l'interface de configuration du DAP-1522 ?

Connectez votre ordinateur au DAP-1522 via un câble Ethernet ou Wi-Fi. Ouvrez un navigateur et entrez l'adresse IP par défaut, qui est généralement 192.168.0.50. Connectez-vous avec le nom d'utilisateur et le mot de passe par défaut (admin/admin).

Que faire si le DAP-1522 ne fonctionne pas correctement ?

Essayez de redémarrer l'appareil. Si le problème persiste, effectuez une réinitialisation d'usine et reconfigurez l'appareil.

Comment mettre à jour le firmware du DAP-1522 ?

Accédez à l'interface de configuration, allez dans l'onglet 'Administration', puis 'Mise à jour du firmware'. Téléchargez la dernière version du firmware depuis le site de D-LINK et suivez les instructions à l'écran.

Comment changer le SSID de mon DAP-1522 ?

Connectez-vous à l'interface de configuration, allez dans 'Paramètres sans fil' et modifiez le champ 'SSID' pour changer le nom de votre réseau.

Mon DAP-1522 ne détecte pas le signal Wi-Fi, que faire ?

Assurez-vous que le routeur est allumé et fonctionne correctement. Vérifiez également que le DAP-1522 est à portée du signal Wi-Fi du routeur.

Comment sécuriser mon DAP-1522 ?

Changez le mot de passe par défaut, activez le chiffrement WPA2 et désactivez la diffusion du SSID si cela est nécessaire pour renforcer la sécurité.

Est-ce que le DAP-1522 supporte le mode répéteur ?

Oui, le DAP-1522 peut fonctionner en mode répéteur pour étendre la portée de votre réseau sans fil. Vous pouvez activer ce mode dans l'interface de configuration.

Comment vérifier l'état de la connexion de mon DAP-1522 ?

Connectez-vous à l'interface de configuration et allez dans la section 'Statut' pour voir l'état de la connexion, y compris l'adresse IP et la qualité du signal.

MODE D'EMPLOI DAP-1522, DAP-1522X2 D-LINK

Présentation du produit 4

Contenu de la boîte 4

Configuration système requise 4

Introduction 5

Caracteristiques 6

Description du matériel 7

Connexions 7

Voyants lumineux 8

Installation 9

Pré-requis 9

Éléments à prendre en compte avant d'installer le point d'accès sans fil 10

Mode PA/Pont/Auto 11

Configuration du mode PA. 13

Utilitaire de configuration Web. 13

Assistant de configuration 14

Assistant de configuration sans fil 15

Ajout d'un périhérique sans fil avec WPS......22

Configuration manuelle 24

Paramètres sans fil 24

Paramètres réseau 26

DHCP 26

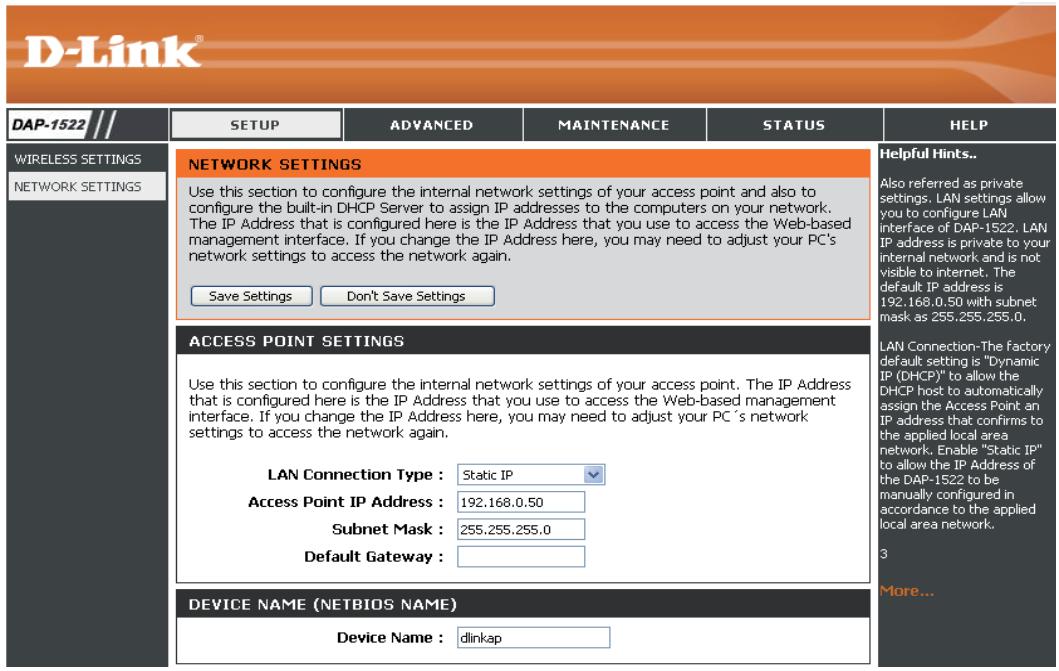

IP statique 27

Filtred'adresse MAC 28

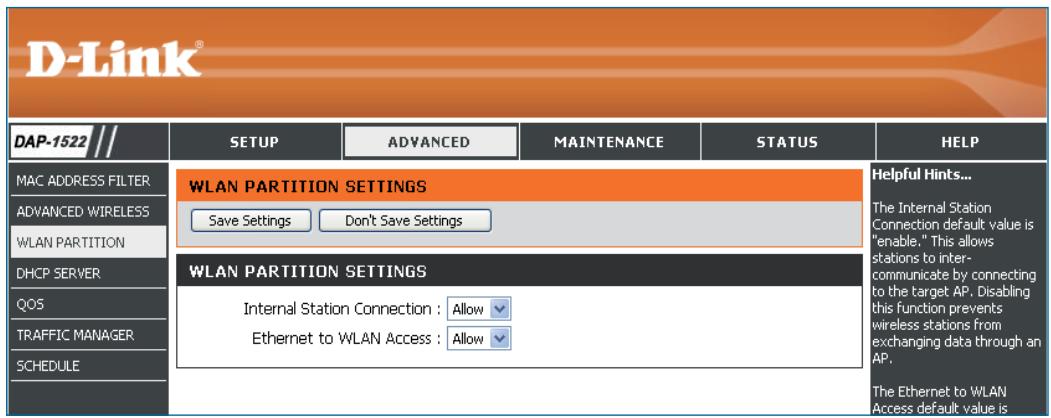

Partition du réseau local sans fil 30

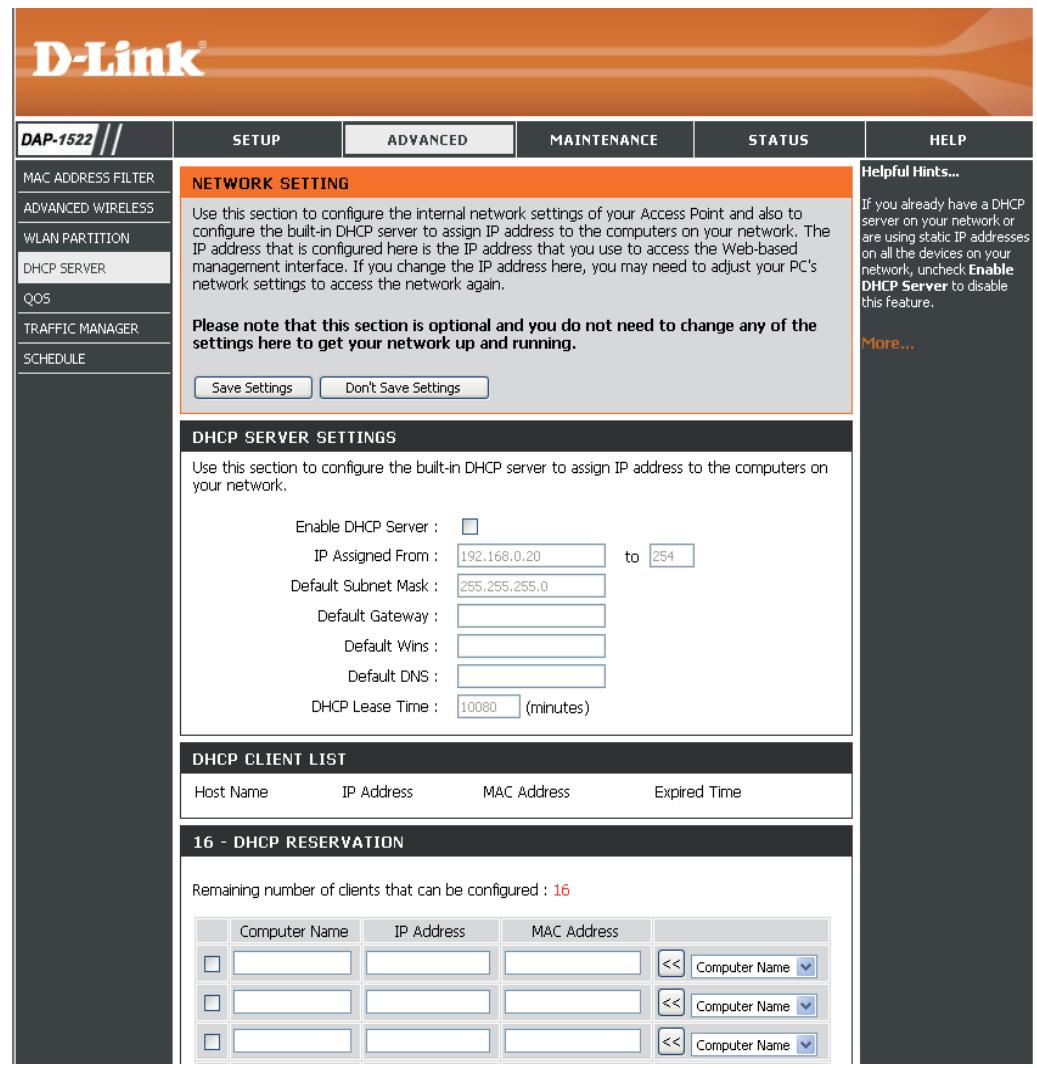

Serveur DHCP 31

Reservation DHCP 32

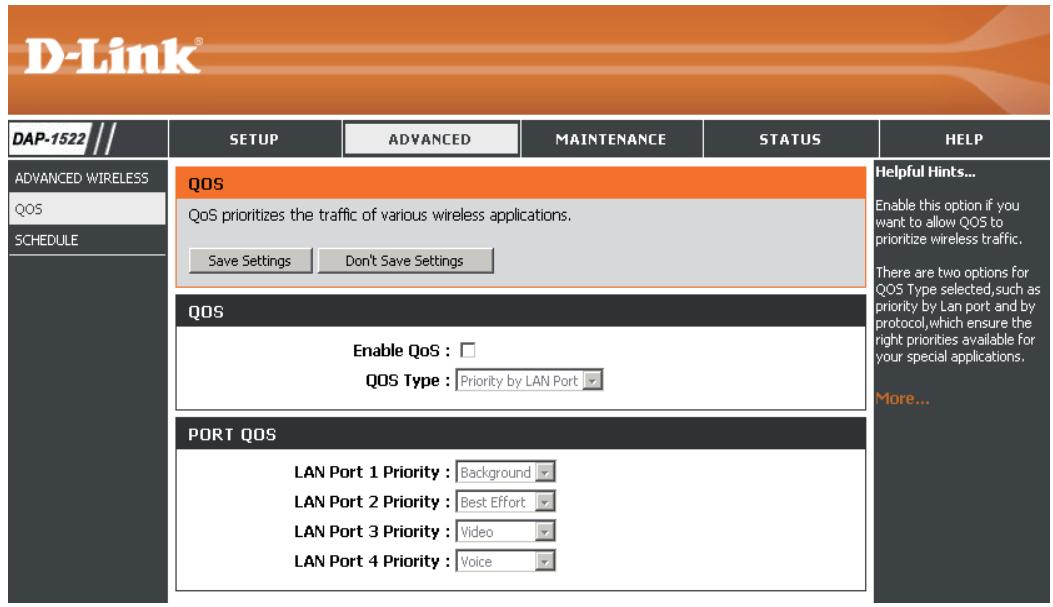

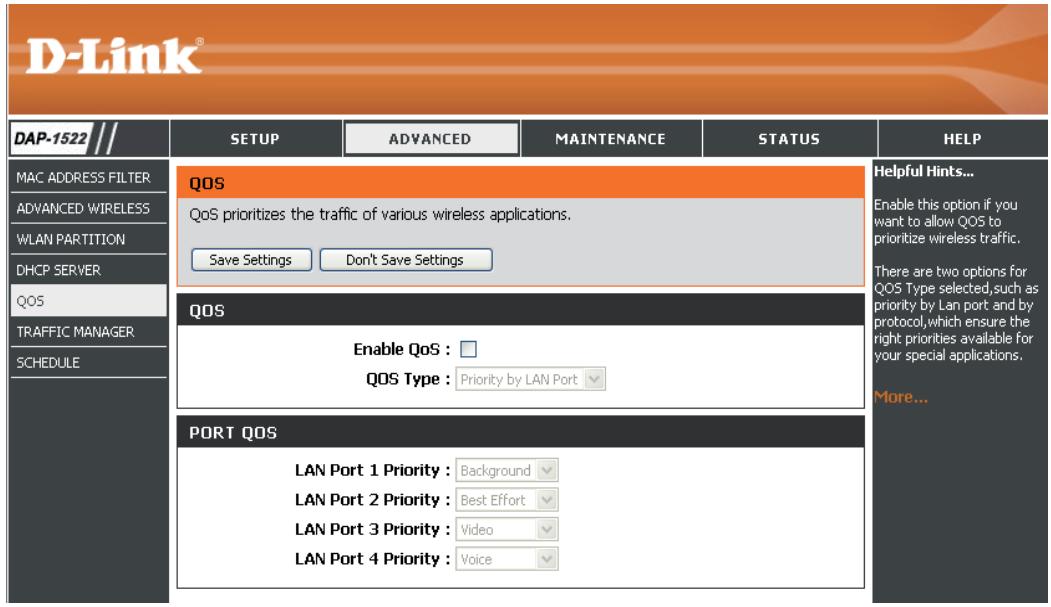

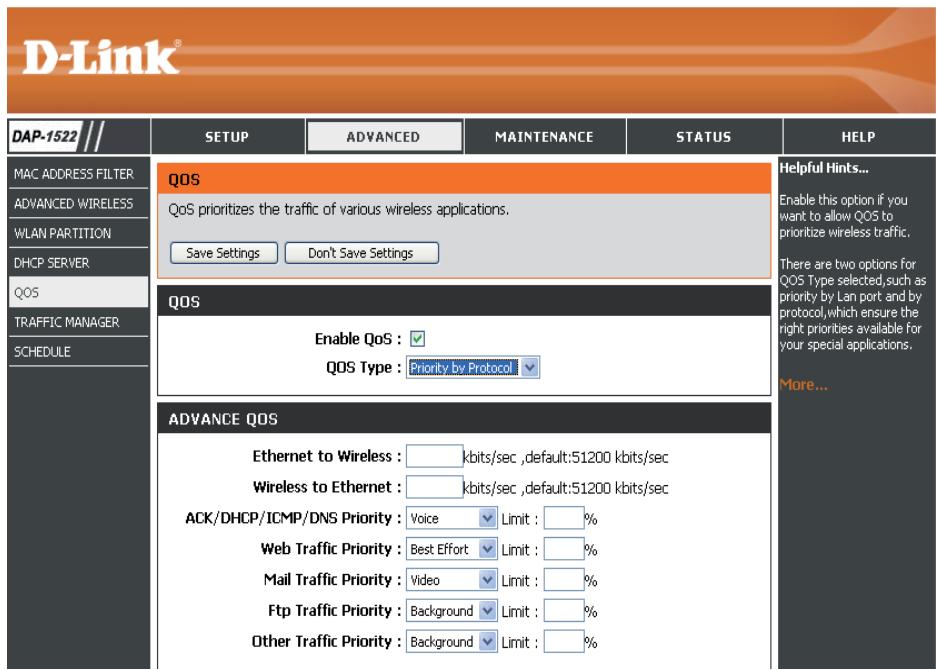

QoS 33

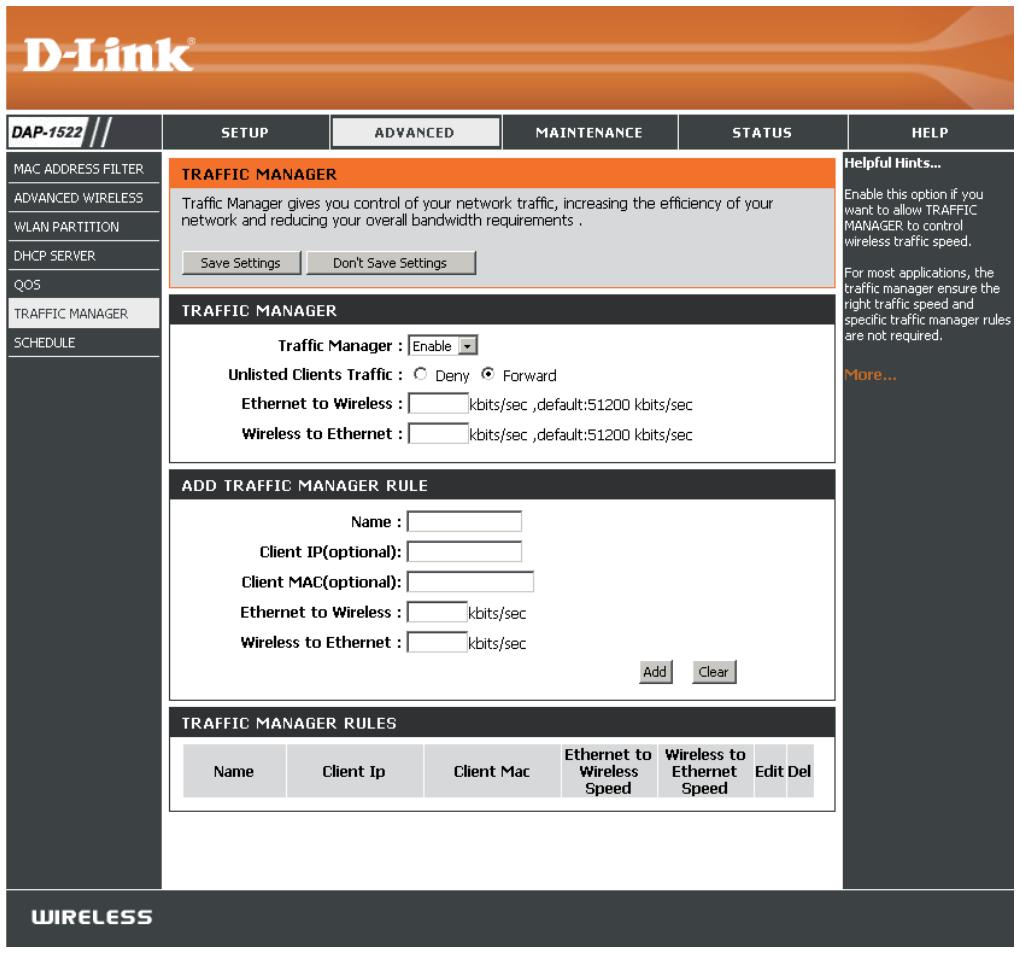

Gestionnaire de traffic 35

Ajoute d'une règle du gestionnaire de traffic .... 36

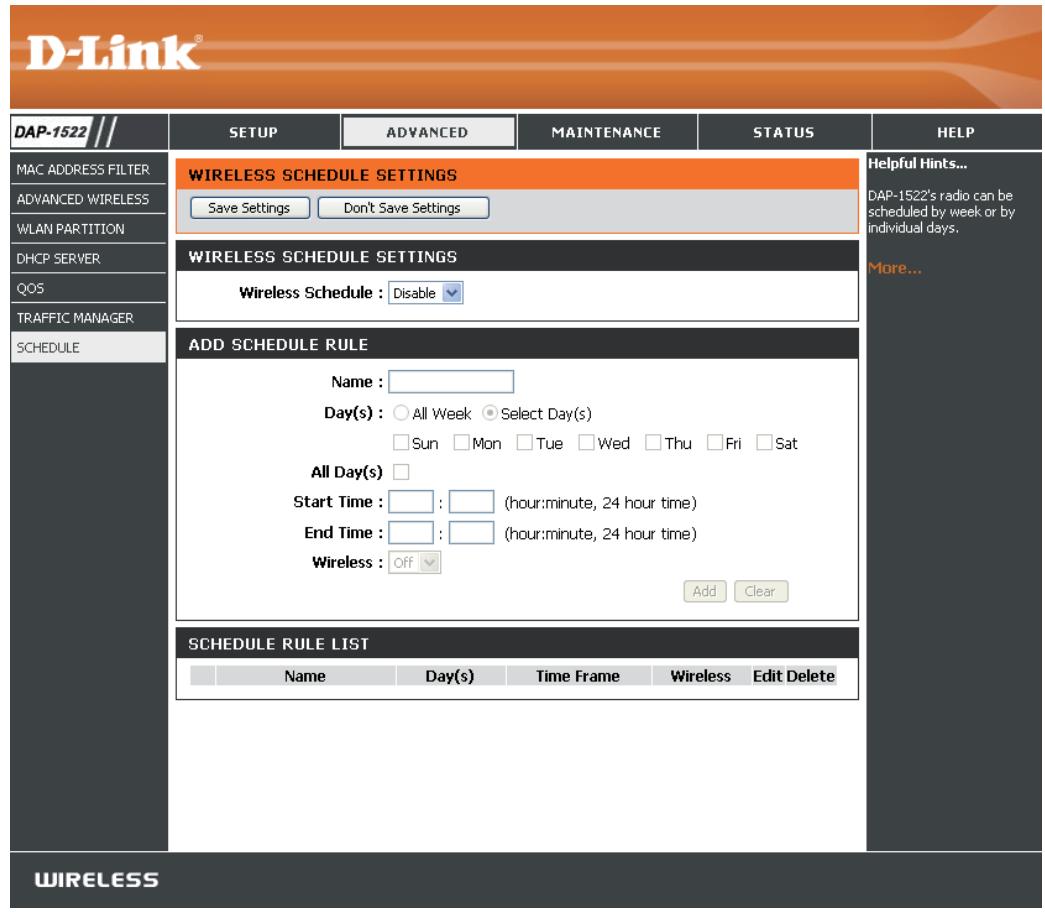

Calendrier 37

Maintenance 38

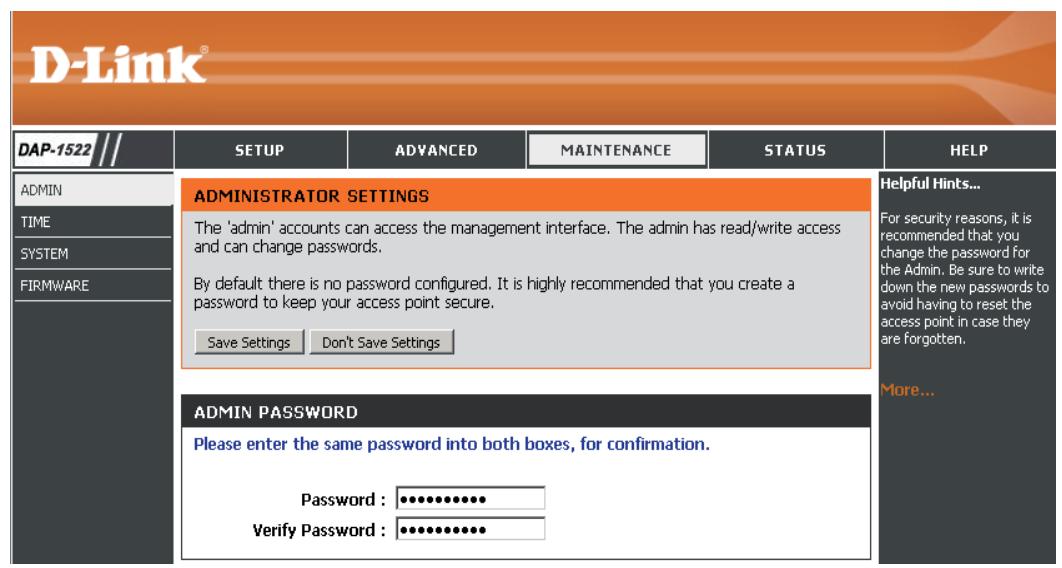

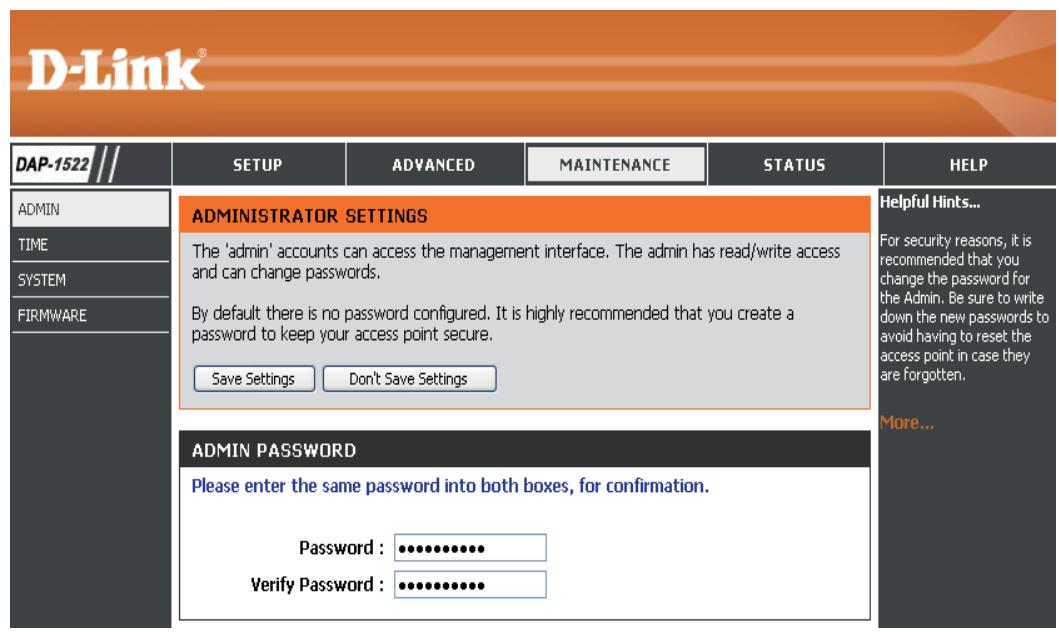

Admin 38

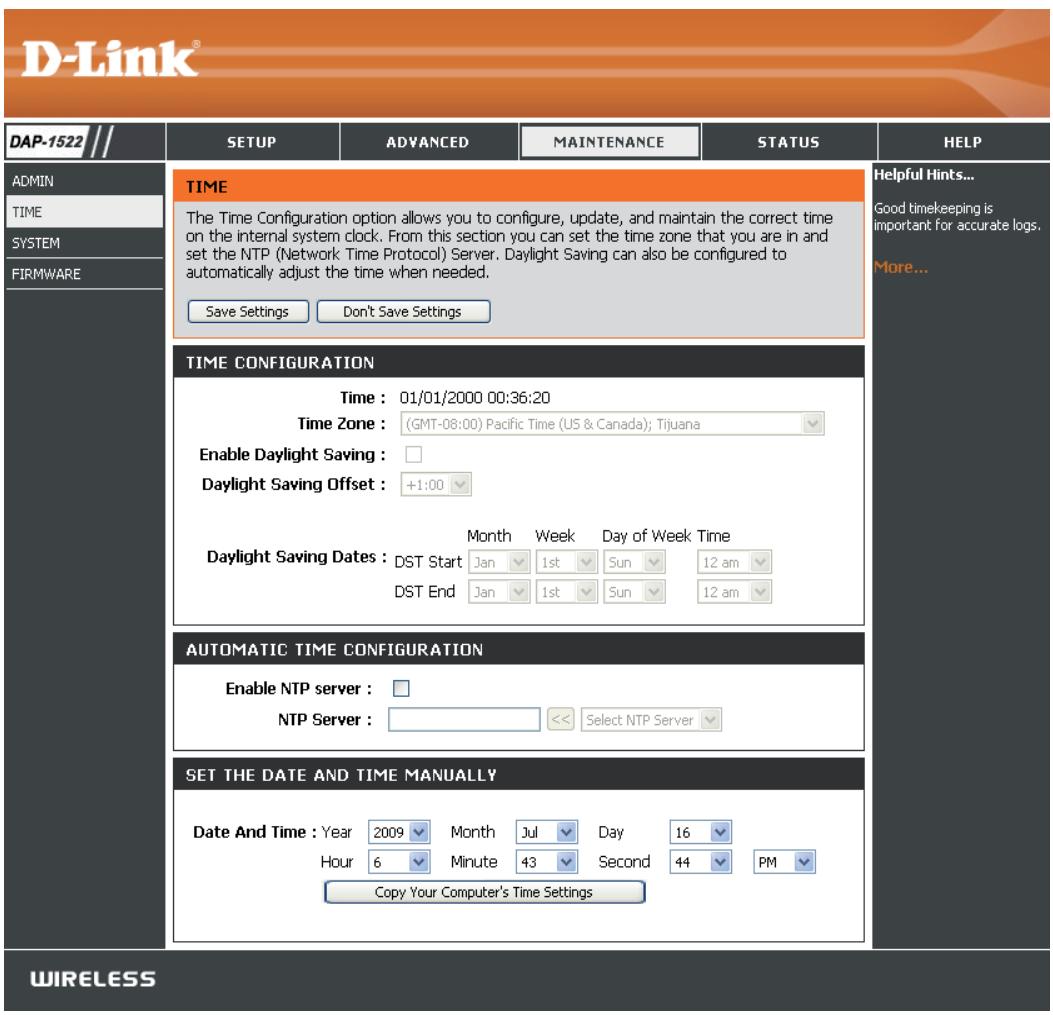

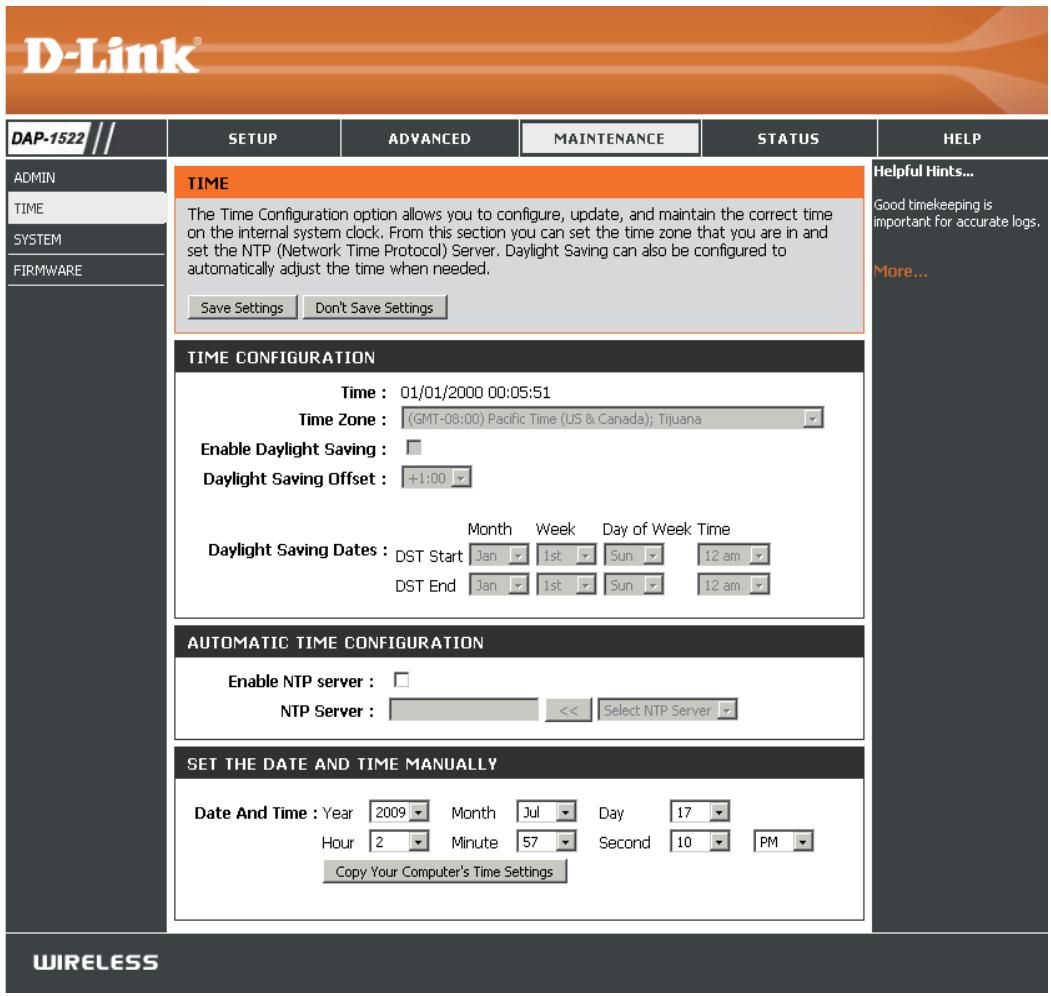

Heure 39

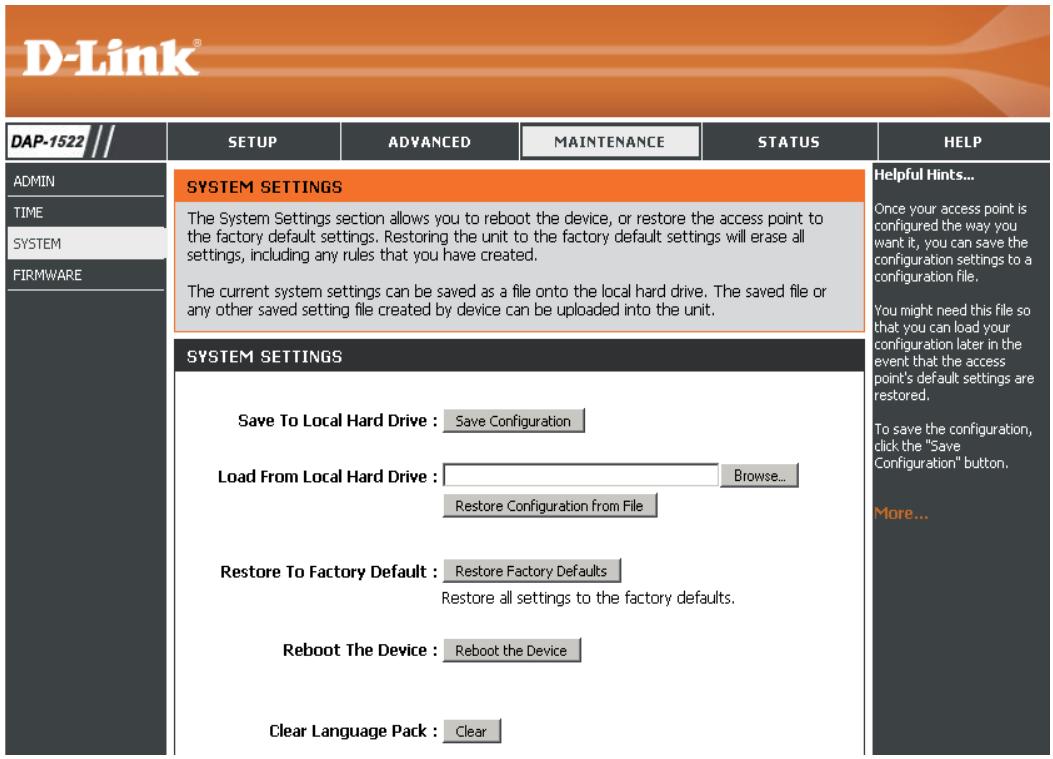

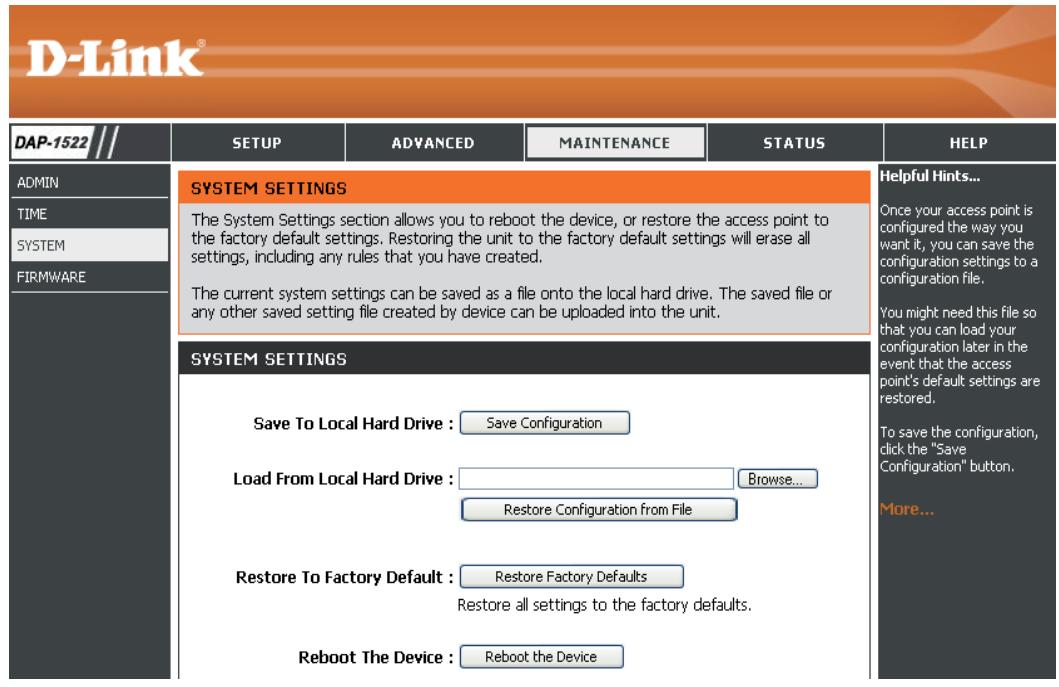

Système 40

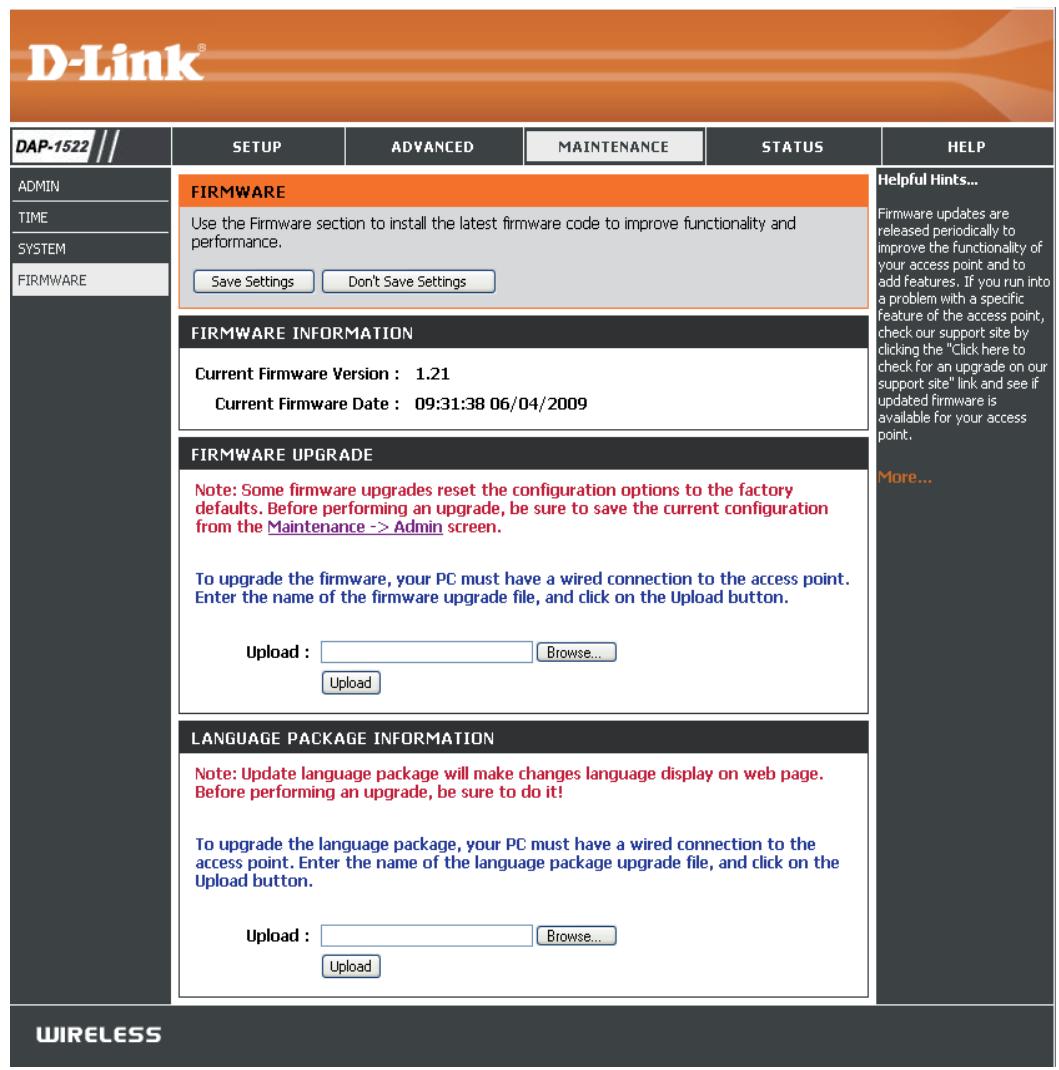

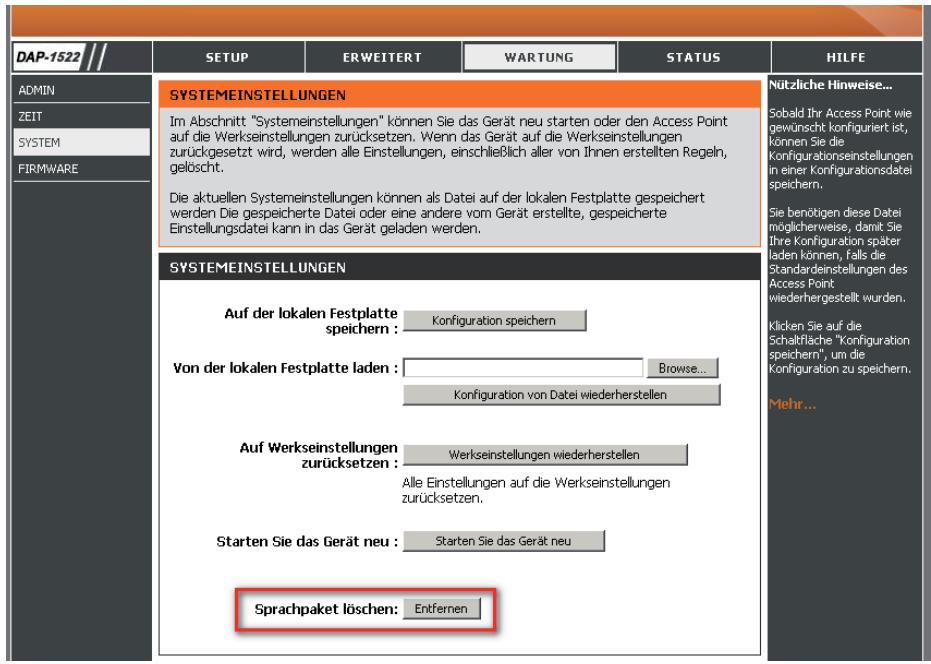

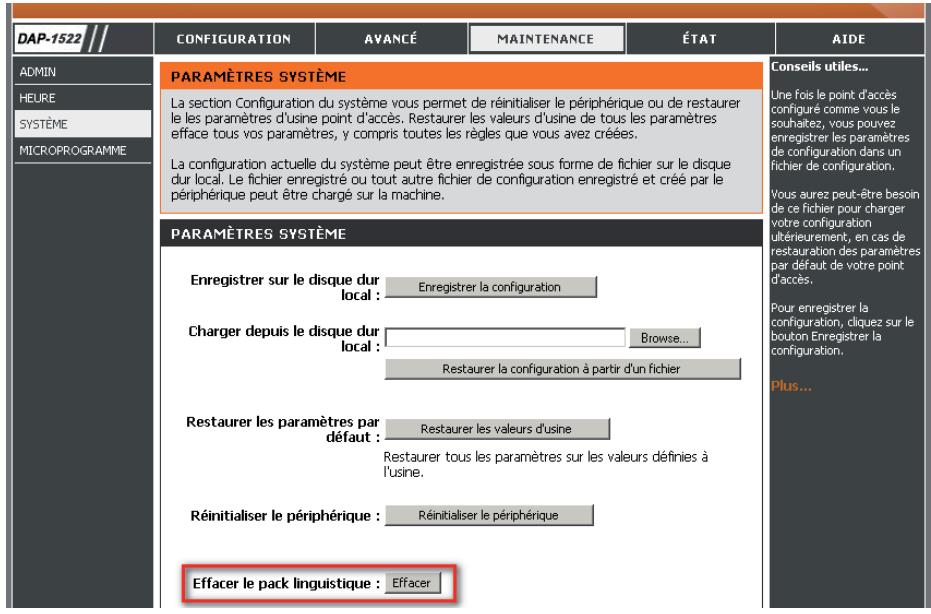

Pack linguistique 41

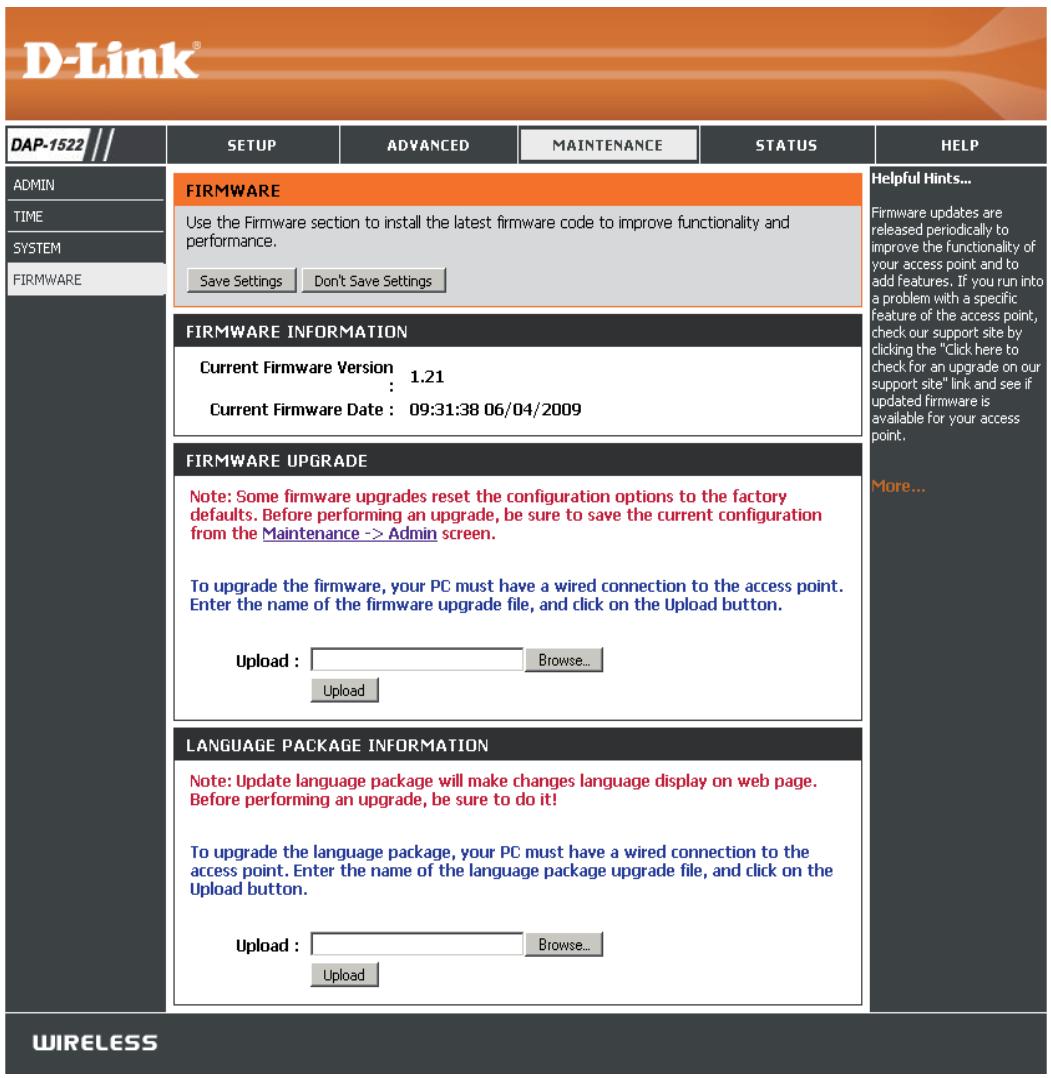

Microprogramme 41

État 43

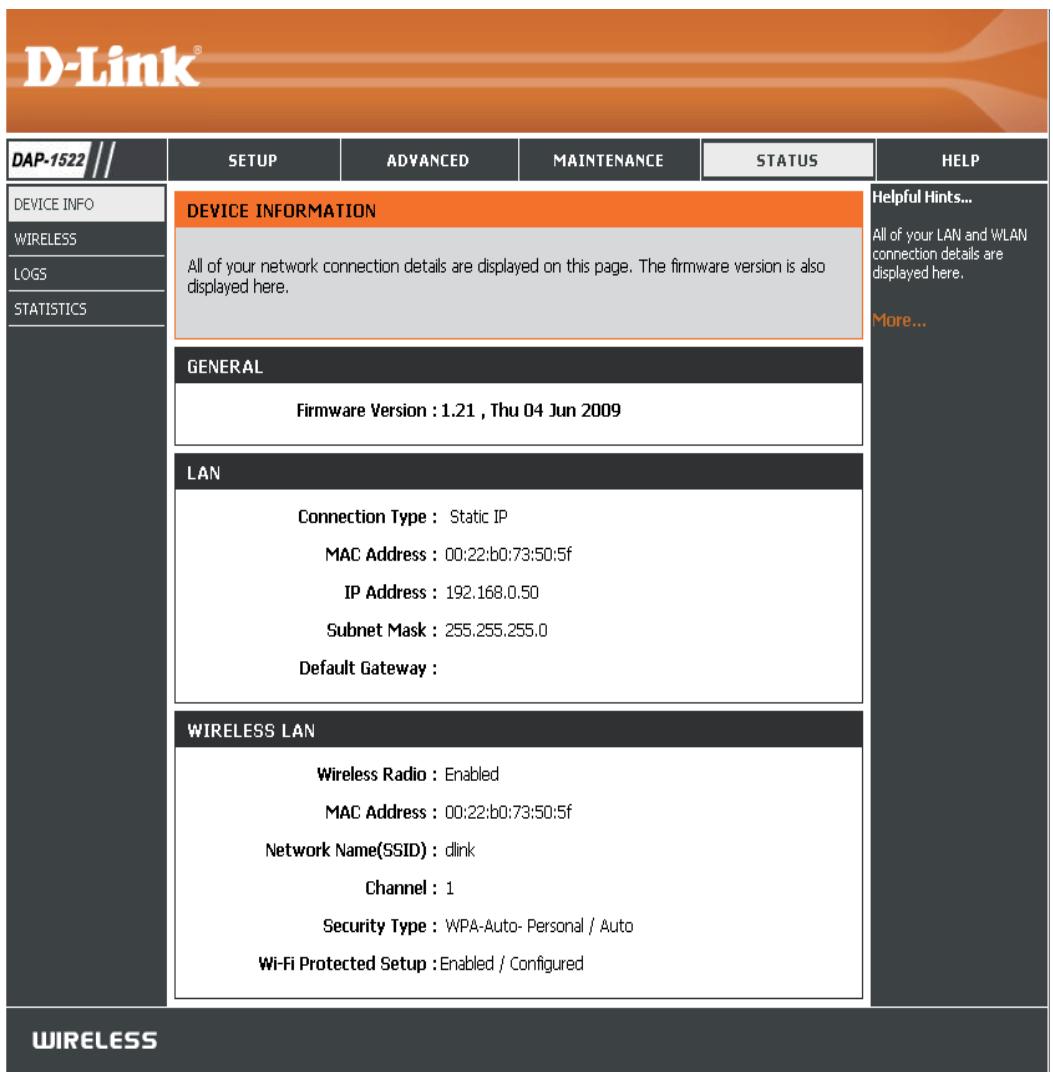

Informations sur le périhérique 43

Réseau sans fil 44

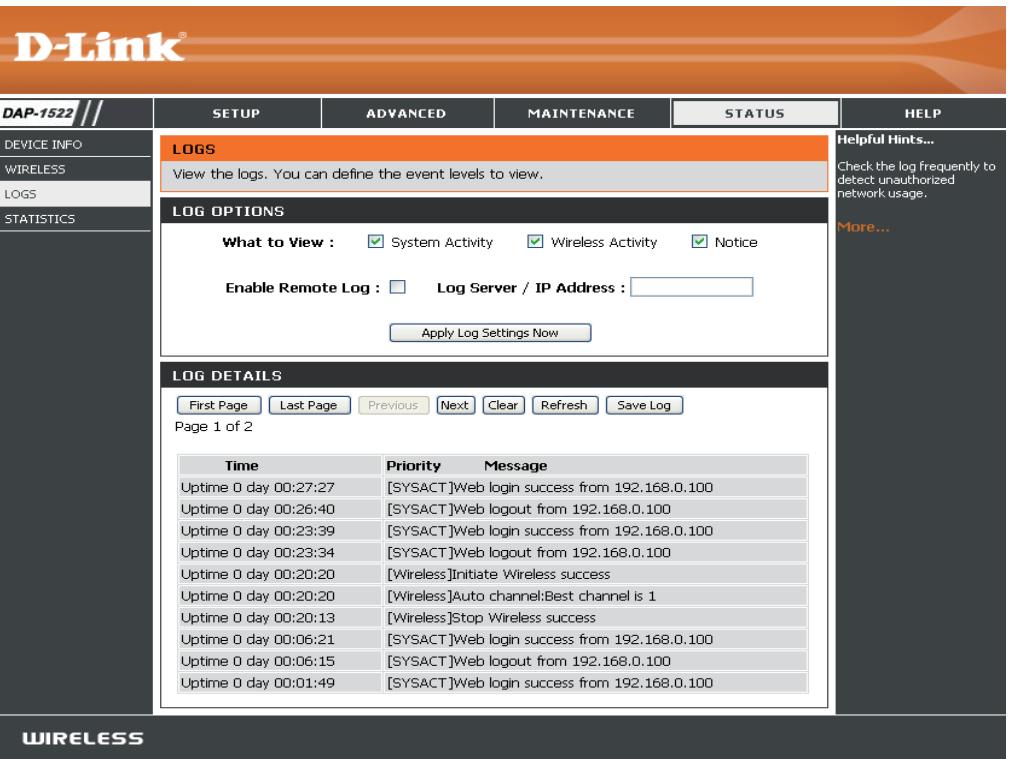

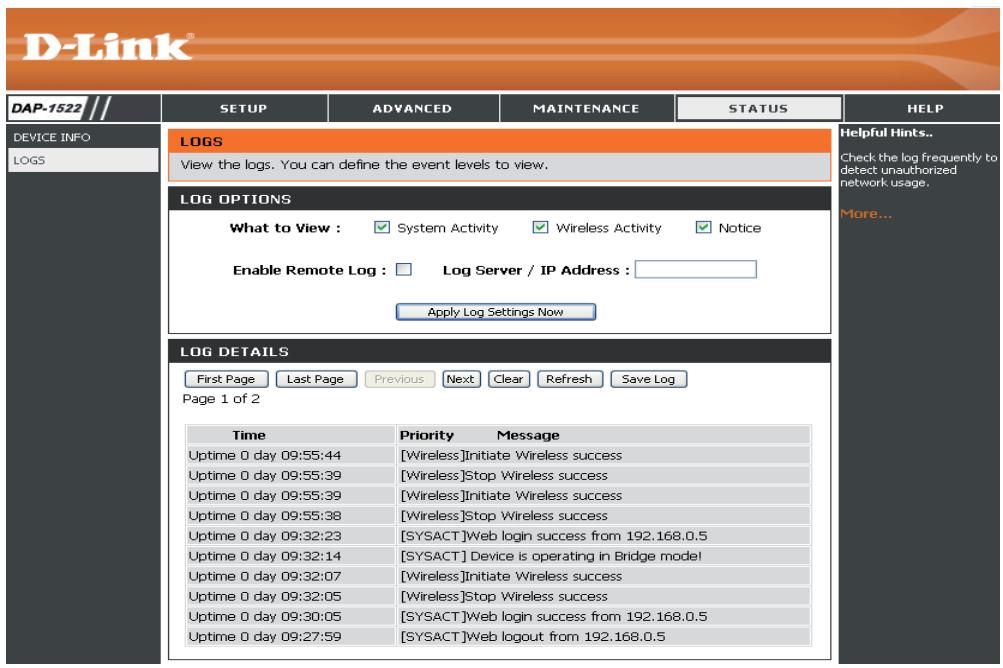

Journaux 45

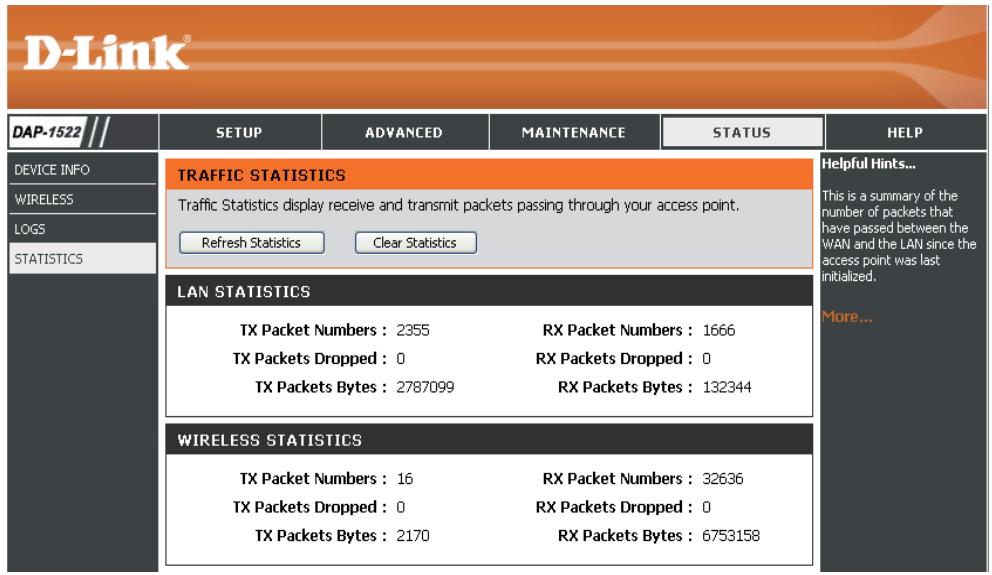

Statistiques 46

Aide 47

Configuration du mode Pont 48

Utilitaire de configuration Web. 48

Assistant de configuration 49

Réseau sans fil 57

Clonage MAC sans fil 58

Paramètres réseau 59

Statique 59

DHCP 60

Pack linguistique 68

Microprogramme 68

État 70

Informations sur le périhérique 70

Journaux 71

Aide 72

Sécurité du réseau sans fil 73

Définition du WEP 73

Définition du WPA 74

Configuration du WEP en mode PA 75

Connexion à un réseau sans fil 80

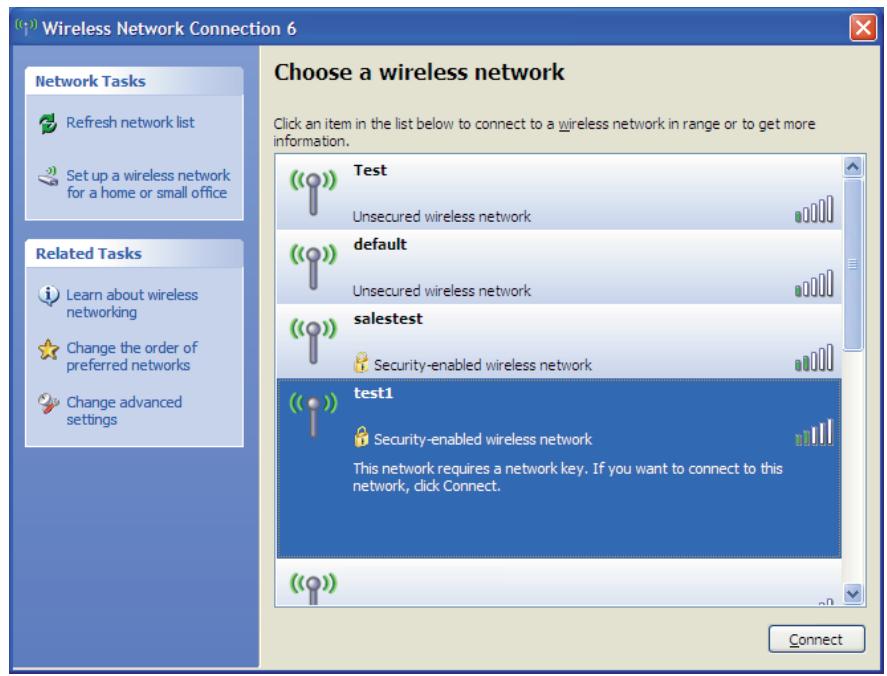

A l'aide de Windows® XP 80

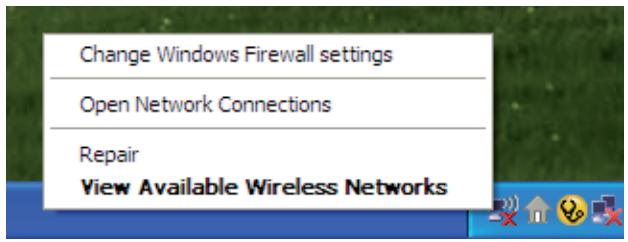

Configuration du mode WEP 81

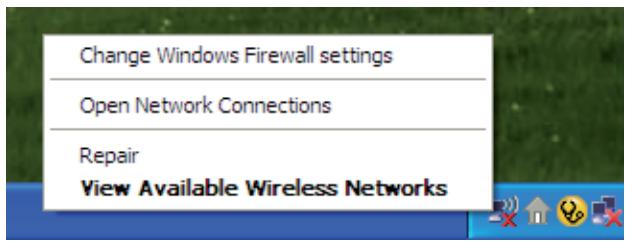

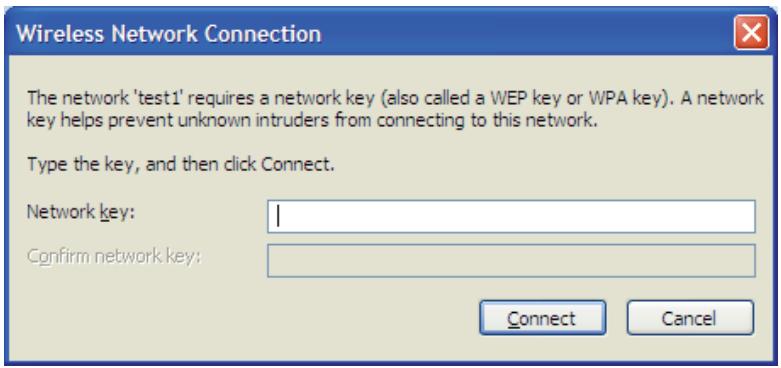

CConfiguration de WPA-PSK 83

Connexion à un réseau sans fil 85

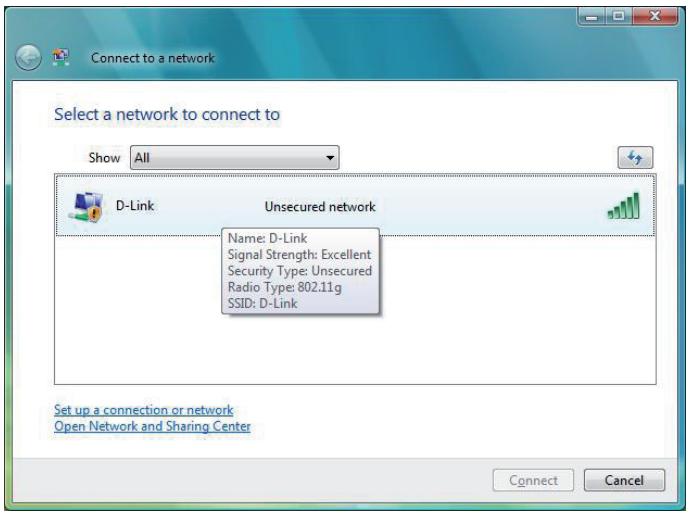

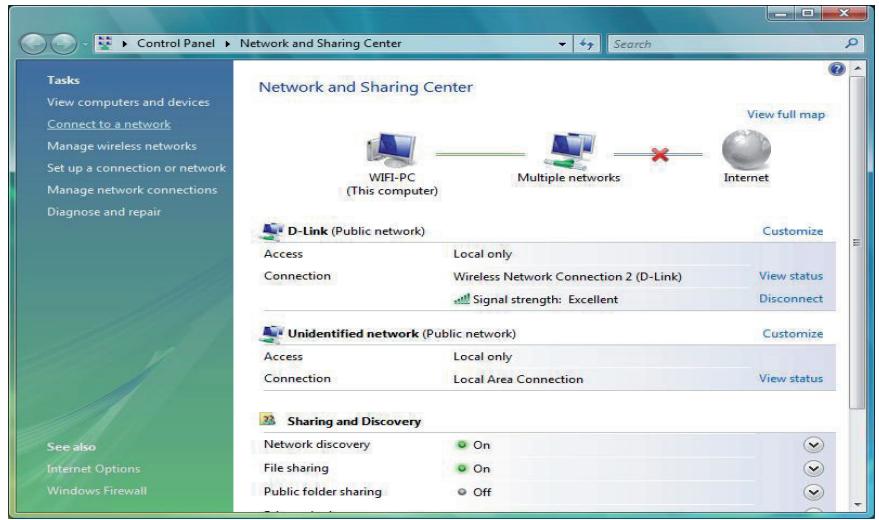

A l'aide de Windows Vista 85

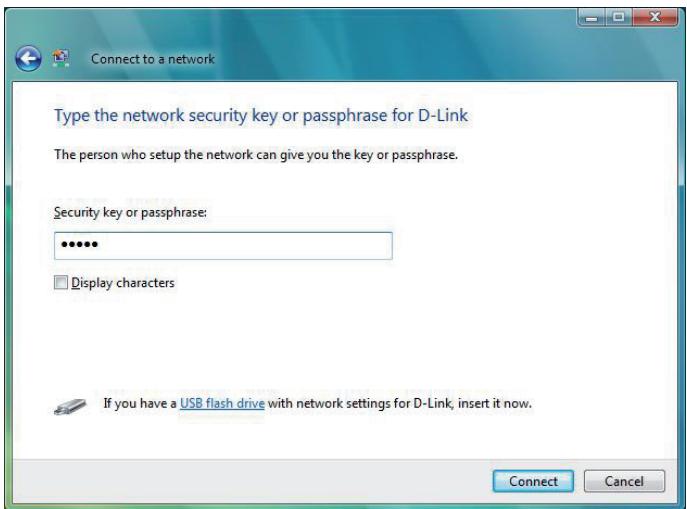

Configuration du mode WEP 87

Configuration de WPA-PSK 88

Résolution des problèmes 89

Bases de la technologie sans fil 93

Définition de « sans fil » 94

Conseils 96

Modes sans fil 97

Bases de la mise en réseau 98

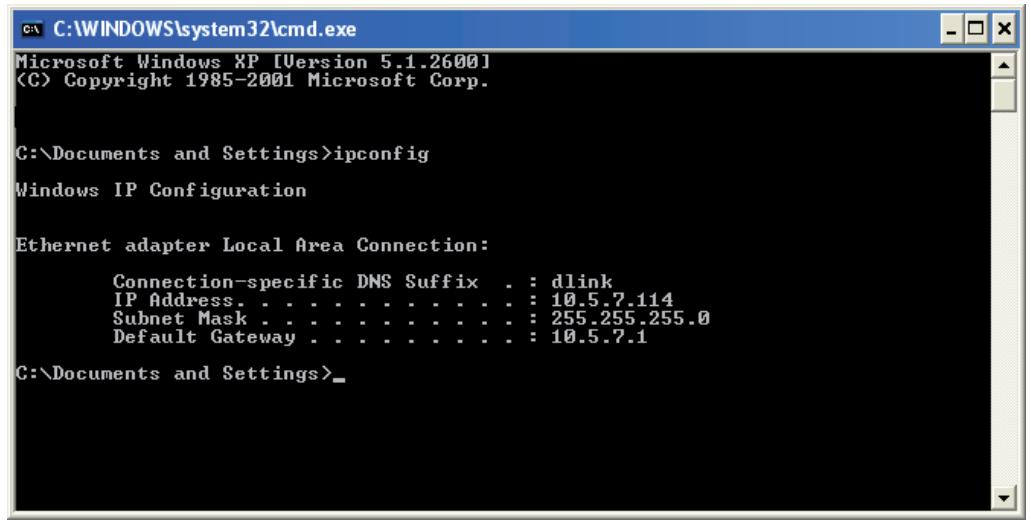

Vérifiez votre adresse IP 98

Attribution statique d'une adresse IP 99

Caracteristiques techniques 100

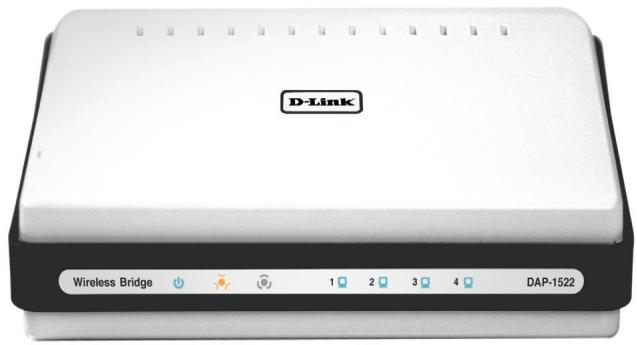

Contenu de la boîte

• Pont sans fil Xtreme N Duo DAP-1522 D-Link
  Adaptatateur secteur
  Cable Ethernet CAT5
• Pieds en caoutchouc
• CD-ROM avec manuel d'utilisation

Remarque : L'utilisation d'une alimentation dont la tension differé de celle du DAP-1522 risque d'endommager le produit et en annule la garantie.

Configuration système requise

• Ordinateurs avec système d'exploitation Windows®, Macintosh® ou Linux et équipés d'un adaptateur Ethernet
• Internet Explorer version 6.0 ou toute version supérieure, Firefox 3.0 ou toute version supérieure ou Safari 3.0 ou toute version supérieure (pour la configuration)

Introduction

PERFORMANCES TOTALES

Associe les fonctions d'un point d'accès primé et la technologie sans fil 802.11n en version préliminaire pour offrir des performances sans fil optimales.

SECURITE TOTALE

Ensemble de fonctions de sécurité le plus complat, comprant le contrôle d'adresse WPA2 et MAC pour protégger votre réseau contre les intrusions extérieures.

COUVERTURE TOTALE

Signaux sans fil plus puissants y compris à plus longues distances pour une couverture totale et irréprochable à domicile.

PERFORMANCES EXTRÉMES

Le pont sans fil D-Link Xtreme N™ Duo (DAP-1522) est un périphérique conforme à la norme 802.11n en version préliminaire offrant des performances réelles 650% supérieures à une connexion sans fil 802.11g (également supérieures à une connexion Ethernet cablee de 100 Mbits/s). Créez un réseau sans fil sécurisé afin de partager photos, fichiers, musique et imprimantes, et de bénéficier d'un stockage réseau partout chez vous. Connectez le pont sans fil Xtreme N™ Duo au routeur et partagez votre accès Internet haut débit avec toutes les personnes représentes sur le réseau. De plus, ce pont sans fil inclut un moteur QS (qualité de service) qui permet de maintainir les appeals téléphoniques numériques (voix sur IP) et les jeux en ligne fluides et adaptations aux besoin, améliorant ainsi votre expérience d'Internet.

COUVERTURE GLOBALE ETENDUE À TOUT LE DOMICILE

Doté de la technologie Xtreme N™ Duo, ce pont sans fil hautes performances offre une(Meille couverture globale du domicile tout en réduisant les zones d'ombre. Le pont sans fil Xtreme N™ Duo est destiné aux grandes demeures et aux utilisateurs souhaitant une mise en reseau plus performante. Ajoutez un adaptateur Xtreme N™ Duo à votre ordinateur portable ou de bureau, et restez connecté qu'elle que soit la piece où vous vous trouvez.

Réseau totaleMENT SÉCURISÉ

Le pont sans fil Xtreme N^TM Duo prend en charge les toutes dernières fonctions de sécurité sans fil pour empêcher les accès non autorisés, qu'ils proviennent du réseau sans fil ou d'Internet. La prise en charge des normes WPA et WEP garantit que vous utilisez la meilleure méthode de chiffrement possible, quels que soient vos péripériques clients.

• Débit maximum du signal sans fil provenant des caractéristiques des normes IEEE 802.11g et 802.11a et des specifications 802.11n en version préliminaire. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et la construction elle-même, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.

Caractéristiques

• Mise en réseau sans fil plus rapide : Le DAP-1522 offre une connexion sans fil atteignant 300 Mbits/s* avec d'autres clients sans fil 802.11n. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des diffusions video, des jours en ligne et des communications audio en temps réel. Les performances de ce point d'accès sans fil 802.11n vous offrent une liberté de mise en réseau sans fil à des vitesses 650% plus rapides qu'avac la norme 802.11g.
• Compatible avec les périphériques 802.11a, 802.11b et 802.11g : Le DAP-1522 reste parfaitement conforme aux normes IEEE 802.11a/b/g et peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11a/b/g existants.
• Fonctions de pare-feu avancées : L'interface Web affiche des fonctions de gestion avancées du réseau, dont le filtrage de contenu, qui permet un filtrage du contenu en toute simplicité, base sur l'adresse MAC.
• WPS PBC (Configuration par bouton-poussoir du Wi-Fi Protected Setup): Le bouton-poussoir de configuration peut être actionné pour ajouter le péripérisque à un réseau existant ou pour en creer un nouveau. Un bouton virtuel peut être utilisé sur l'utilitaire alors qu'un bouton physique est placé sur le côte du péripérisque.

Cette méthode de configuration simple vous permet d'étabir une liaison sans fil sécurisée entre le DAP-1522 et un autre péripérisque WPS. Il devient alors inutiler un PC pour se connecter à l'interface Web.

WPS PIN (Nombre d'identification personnel du Wi-Fi Protected Setup): Un PIN est un numéro unique pouvant servir à ajouter le point d'accès à un réseau existant ou à créé un nouveau réseau. Vous pouvez imprimer le PIN par défaut en bas du point d'accès. Pour plus de sécurité, vous pouvez创建工作 un nouveau PIN; vous pouvez toute fois restaurer le PIN par défaut à tout moment. Seul l administrateur (compte « admin ») peut modifier ou réinitialiser le PIN.
- Assistant de configuration convivial : Grâce à son interface Web simple d'utilisation, le DAP-1522 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre point d'accès avec vos paramètres spécifique en quelques minutes.

Description du matériel

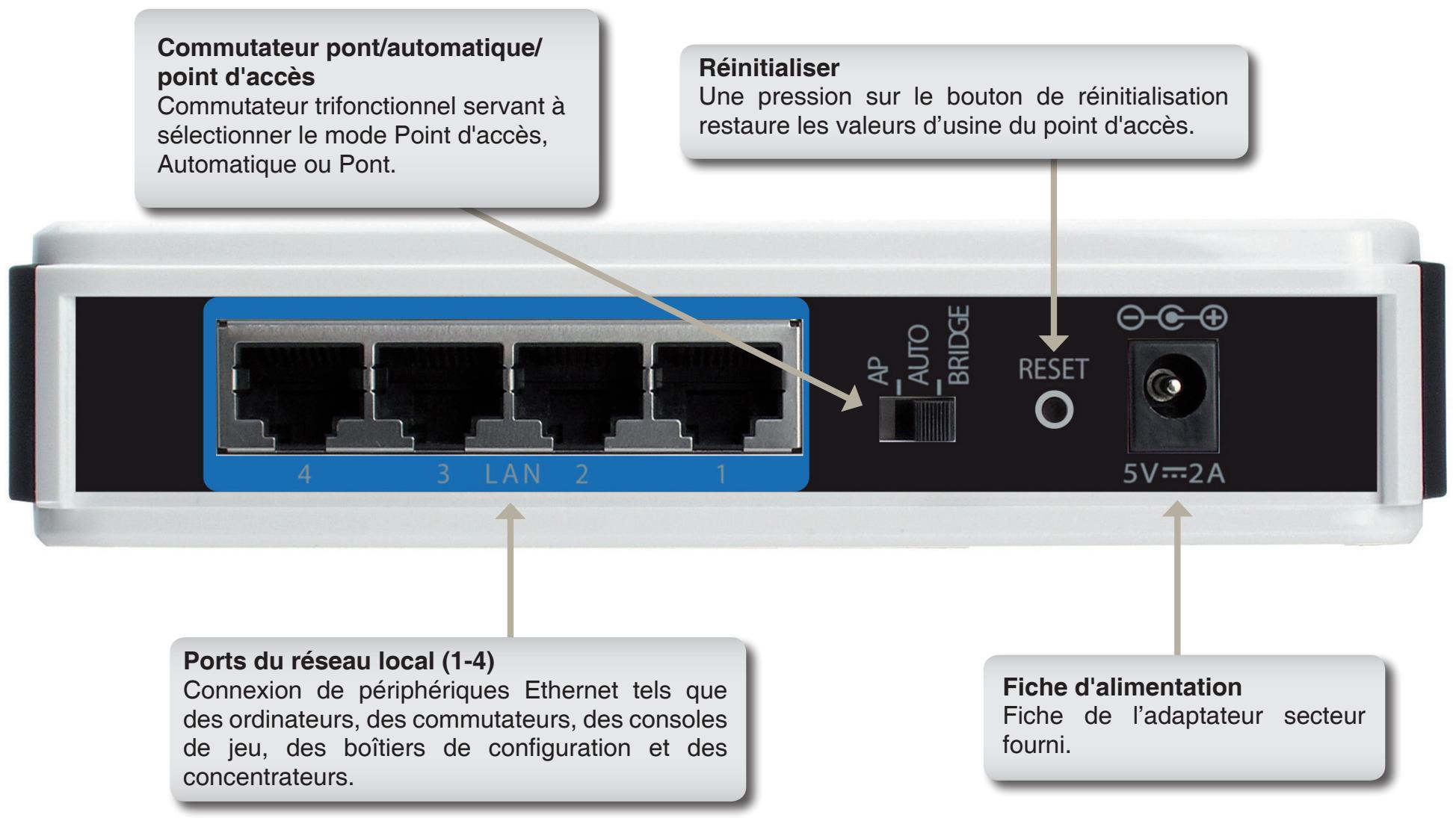

Connexions

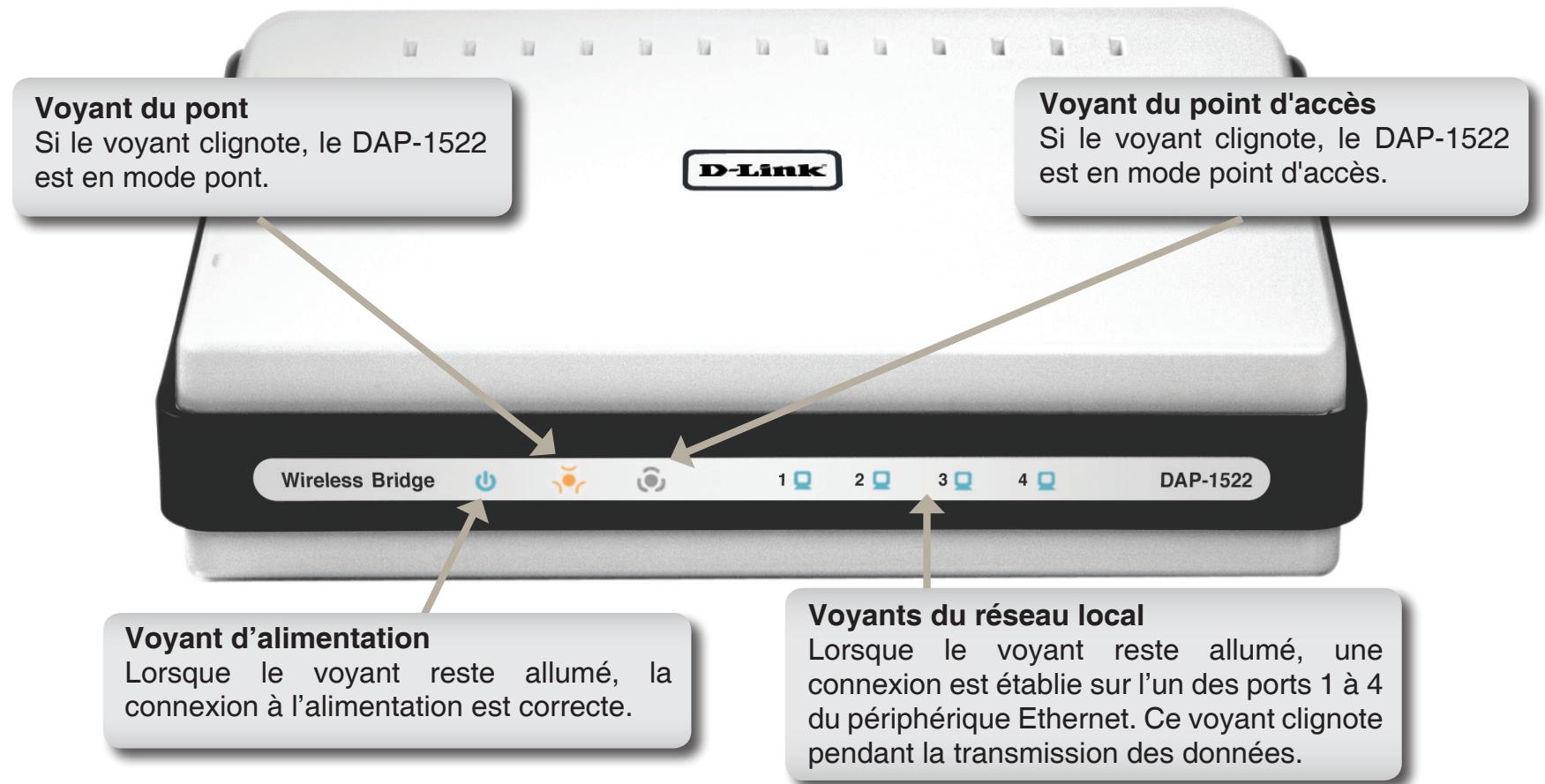

Description du matériel Voyants lumineux

Voyant WPS

Une lumière verte fixe indique une connexion WPS réussie. Une luzière clignotante indique que le périphérique tente d'établier une connexion.

Installation

Cette section vous guide tout au long du processus d'installation. L'emplacement du DAP-1522 est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, ni dans le grenier ou le garage.

Pré-requis

Veuillez configurer le pont sans fil avec le dernier ordinateur connecté directement à votre modem. Vous ne pouvez qu'utiliser le port Ethernet de votre modem. Si vous utilisiez la connexion USB avant d'utiliser le pont sans fil, vous doivent éteindre le modem, débrancher le cable USB et relier un cable Ethernet au port Internet du pont sans fil, puis rallumer le modem. Dans certains cas, vous devrez appeler votre FAI pour qu'il modifie les types de connexions (USB à Ethernet).

Si vous étés équipé d'un modem DSL et que vous vous connectez par PPPoE, veilsz à désactiver ou à désinstaller tout logiciel PPPoE, comme WinPoet, Broadjump ou Ethernet 300 de votre ordinateur pour pouvoir vous connecter à Internet.

Éléments à prendre en compte avant d'installer le point d'accès sans fil

Le point d'accès sans fil D-Link vous permet d'accéder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée de fonctionnement du réseau. Vous doivent toutes garder à l'esprit que le nombre, l'épaissieur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au maximum le nombre de murs et de plafonds entre le point d'accès D-Link et d'autres périphériques du réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 metres. Placez les apparêils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur! Pour obtenir une meilleure réception, placez les apparéils de sorte que le signal passée directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les points d'accès sans fil et les ordinateurs de sorte que le signal passse par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois isolées, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, peuvent dégrader le signal du réseau sans fil.
4. Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
5. L'utilisation de téléphones sans fil de 2,4 GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes et des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz soit le plus loin possible de vos péripériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.

Mode PA/Pont/Auto

Selon la maniere dont vous utilisez yours DAP-1522, ce dernier détermine le mode que vous utilisez. Cette section
vous aidera à comprendre quel paramètre fonctionne avec cette configuration.

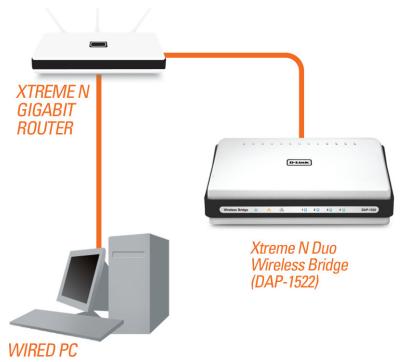

Mode point d'accès (PA)

Si vous possédez déjà un réseau cable ou sans fil et que vous pouze ajouter une MediaBand (5 GHz sans fil) à votre réseau, placez l'interrupteur situé à l'arrête du DAP-1522 sur « AP » (PA).

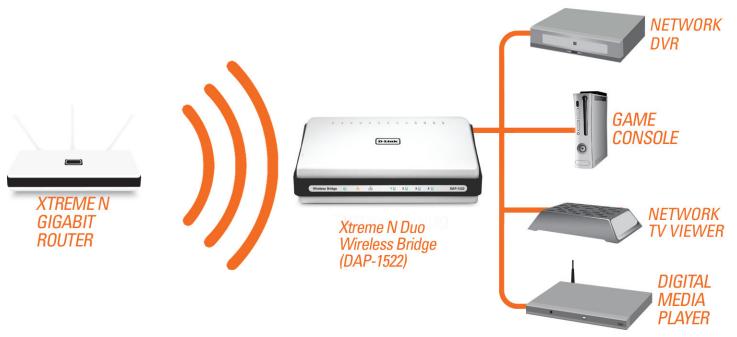

Mode Pont

Si vous souhaitez connecter sans fil plusieurs péripériques Ethernet tels que des consoles de jeu, des lecteurs multimédia ou des péripériques de stockage connectés au réseau, placez l'interrupteur situé à l'arrête du DAP-1522 sur « Bridge » (pont).

Mode Auto

Si vous placez l'interrupteur situé à l'arrête du DAP-1522 sur « Auto», le produit recherche un serveur DHCP sur les ports Ethernet pendant 30 secondes. Si ce serveur lui attribue une adresse IP, il passse automatiquement en mode PA. Sinon, le DAP-1522 passse automatiquement en mode pont.

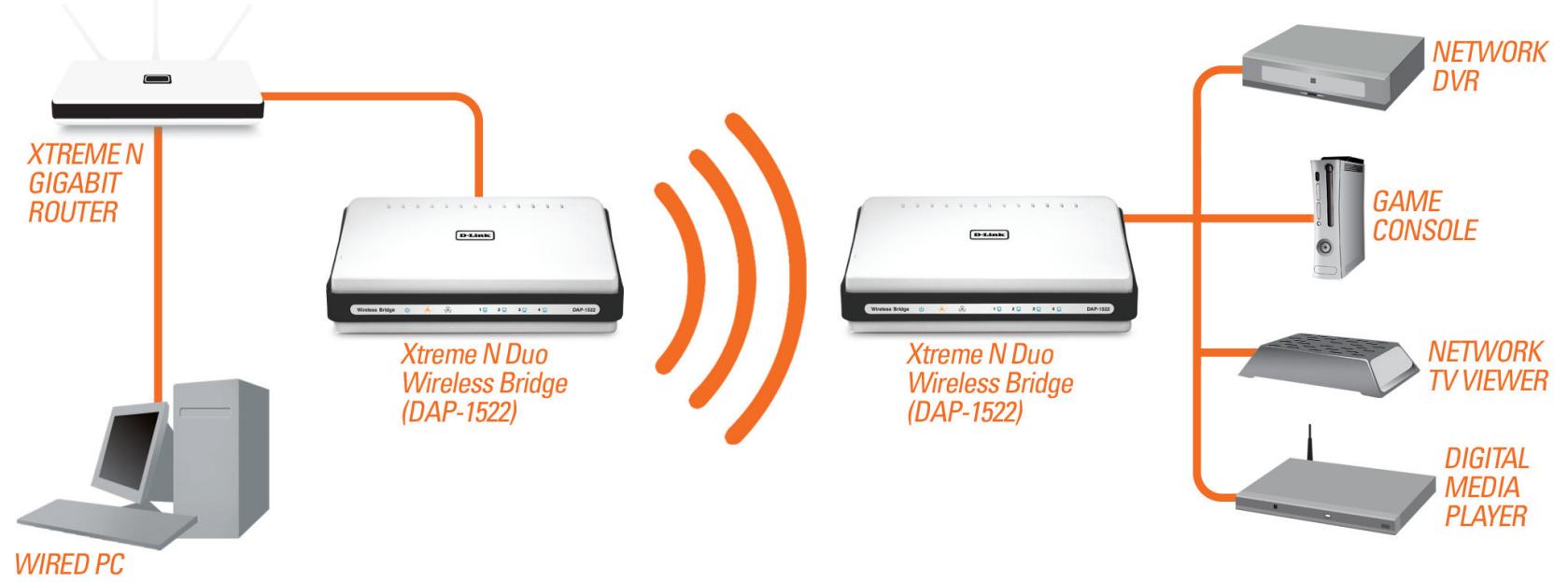

Creation d'un réseau MediaBand complet (5 GHz sans fil)

Si vous possédez deux DAP-1522 et que vous poulez创建工作 un réseau sans fil équipé de la technologie MediaBand complète, vous doivent connecter un pont sans fil à votre routeur et placer l'interrupteur situé à l'arrière de l'appareil sur « AP » (PA). Le second pont sans fil devra être placé à côté de vos péripériques Ethernet et vous devrez basculer l'interrupteur situé à l'arrière sur « Bridge » (pont).

Configuration du mode PA

Cette section vous indique comment configurerer votre nouveau point d'accès sans fil D-Link à l'aide de l'utilitaire de configuration Web.

Utilitaire de configuration Web

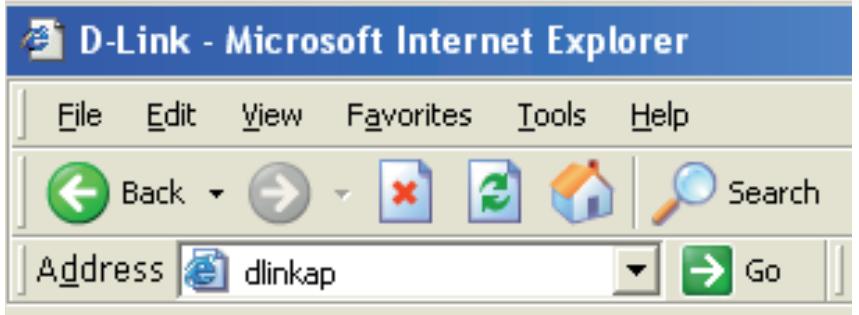

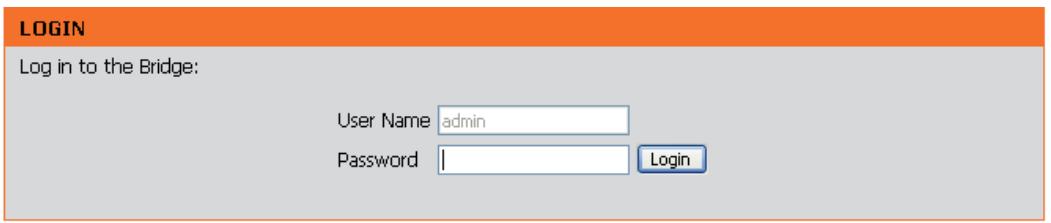

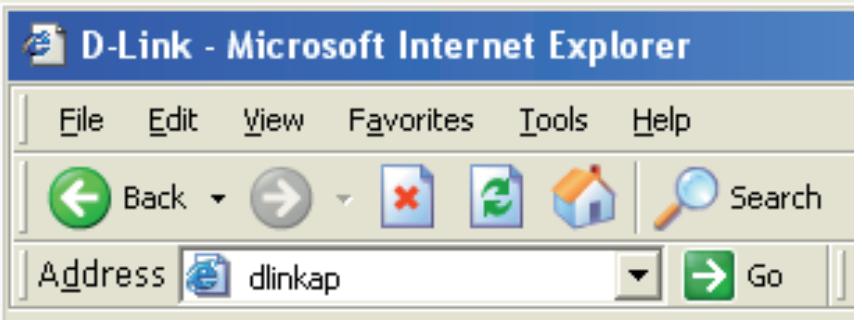

Pour acceder à l'utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez dlinkap ou 192.168.0.50 dans le champ d'adresse.

Sélectionnez Admin dans le menu déroulant, puis saisissez votre mot de passer. Laissez le mot de passer vierge par défaut.

Si le message d'erreur Impossible d'afficher la page s'affiche, veuilles consulter la section Résolution des problèmes pour obtenir de l'aide.

D-Link

WIRELESS

Assistant de configuration

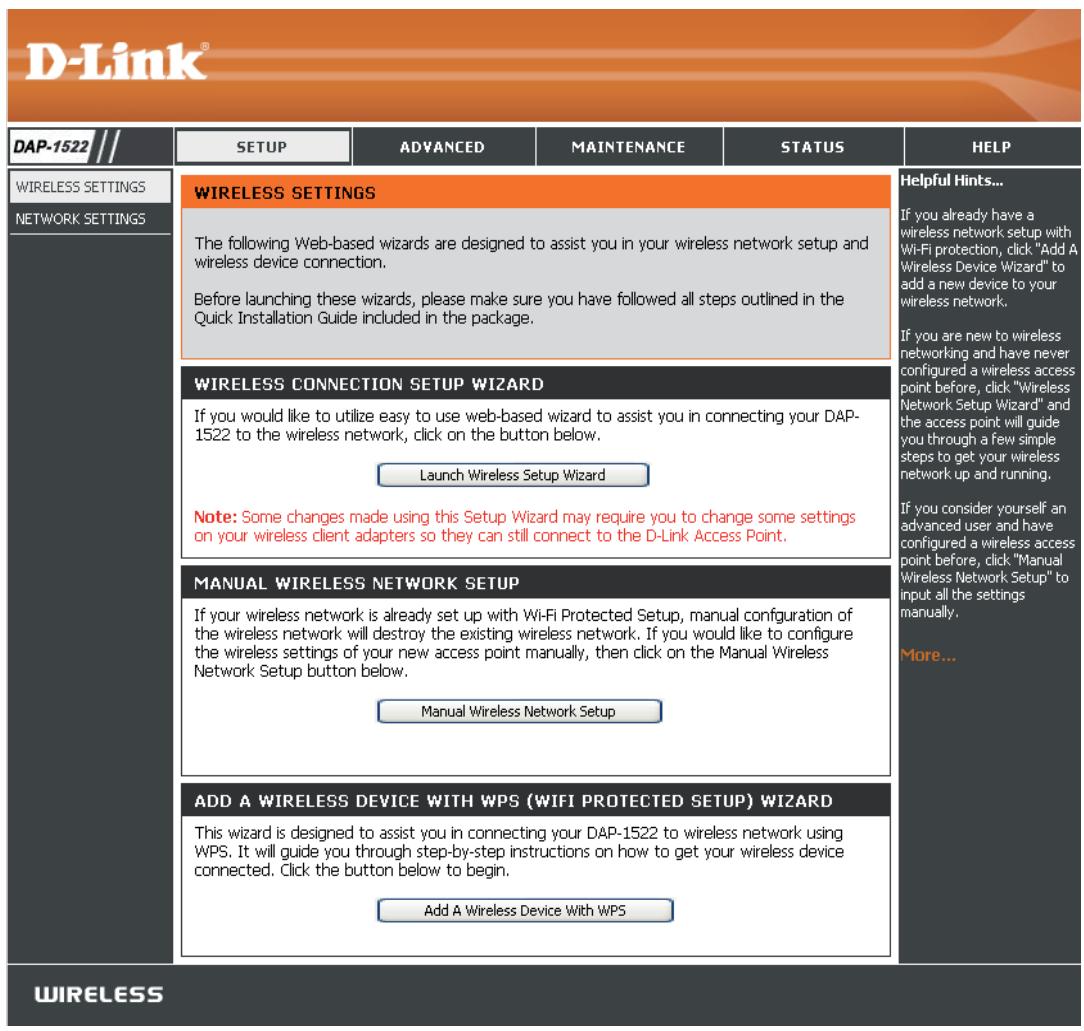

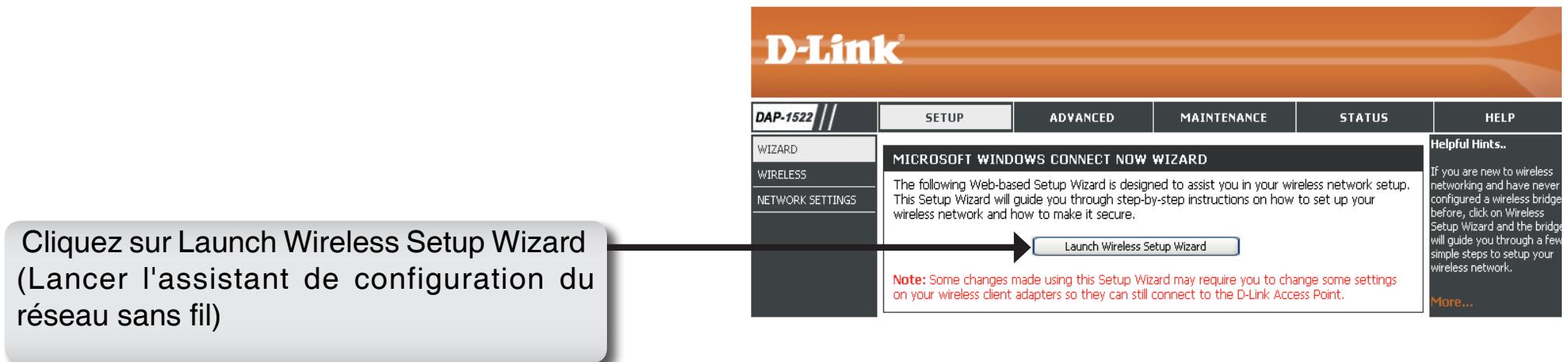

Cliquez sur Launch Wireless Setup Wizard (Lancer l'assistantant de configuration sans fil) pour configurer votre point d'accès rapidement.

Pour configurer votre réseau sans fil, cliquez sur Add Wireless Device With WPS (Ajouter un périphérique sans fil avec WPS), puis passez à la page 22.

Pour saisir vos paramètres sans executer l'assistant, cliquez sur Manual Wireless Network Setup (Configuration manuelle du réseau sans fil) et passez à la page 24.

Assistant de configuration sans fil

Cet assistant est conçu pour vous aider à connecter votre périphérique sans fil au point d'accès. Il vous explique pas à pas la procédure de connexion de votre périphérique sans fil.

Saisissez le nom de péripérisque du PA, puis cliquez sur Next (Suivant) pour continuer. Il est recommandé de le modifier si plusieurs péripérisques D-Link se trouvent sur le sous-réseau.

Pour modifier le mot de passer du compte admin, saisissez un nouveau mot de passer, puis cliquez sur Next (Suivant).

Ne sélectionnez Auto comme méthode de configuration que si votre périphérique sans fil prend en charge le WPS (Wi-Fi Protected Setup).

Passez à la page 17 pour réaliser une configuration manuelle.

Cliquez sur Next (Suivant) pour continuer.

Cliquez sur Save (Enregistrer) pour enregistrer vos paramètres réseau.

SETUP COMPLETE!

Network Key : DShXRQ8W

Prev

Save

Exit

L'écran suivant s'ouvre et indique que vos nouveaux paramètres ont été correctement enregistrés.

SAVE SETTINGS SUCCEEDS

Saving Changes.

Sélectionnez Manual (Manuelle) comme méthode de configuration de votre réseau manuellement.

Cliquez sur Next (Suivant) pour continuer.

Saisissez un nom de réseau, puis sélectionnez Automatically assign a network key (Attribuer une clé réseau automatique).

Pour attribuer une clé réseau manuellement, passez à la page 19.

Cliquez sur Next (Suvient) pour continuer.

SELECT CONFIGURATION METHOD

Si vousCHOISIsze le chiffrement WPA-PSK, I'ecran suivant affiche votre Network Key (Clé reseau), que vous nevez saisir sur vos clients sans fil.

Cliquez sur Save (Enregisterr) pour terminer l'Assistant de configuration.

SETUP COMPLETE!

Si vous choisissez le chiffrement WEP, l'écran suivant affiche votre Network Key (Clé réseau), que vous devez saisir sur vos clients sans fil.

Cliquez sur Save (Enregisterr) pour terminer l'Assistant de configuration.

SETUP COMPLETE!

Choisissez Manually assign a network key (Attribuer une clé réseau manuellement) pour créé votre propre clé.

Cliquez sur Next (Suivant) pour continuer.

WELCOME TO THE D-LINK WIRELESS SETUP WIZARD

Si vous optez pour le chiffrement WPA, saisissez une clé réseau comprenant entre 8 et 63 caractères ou saisissez précisé 64 caractères de 0 à 9 et de A à F.

Cliquez sur Next (Suivant) pour continuer.

WELCOME TO THE D-LINK WIRELESS SETUP WIZARD

Si vous choisissez le chiffrement WPA, l'écran suivant affiche votre clé réseau, que vous devez saisir sur vos clients sans fil.

Cliquez sur Save (Enregistrer) pour terminer l'Assistant de configuration.

Pour le chiffrement WEP, saisissez une clé réseau de 5 ou 13 caractères précisément ou de 10 ou 26 caractères précisément, compris entre 0 et 9 et de A à F.

Cliquez sur Next (Suivant) pour continuer.

SETUP COMPLETE!

Si vous choisissez le chiffrement WEP, l'écran suivant affiche votre clé réseau, que vous devez saisir sur vos clients sans fil.

Cliquez sur Save (Enregisterr) pour terminer l'Assistant de configuration.

SETUP COMPLETE!

Ajout d'un pérophérique sans fil avec WPS

Cet assistant est conçu pour vous aider à configurer votre réseau sans fil. Il vous fournira des instructions étape par étape pour configurer votre réseau sans fil et le sécuriser.

Selectionnez PIN pour utiliser le code PIN de votre péripérisque sans fil et vous connecter à votre réseau.

Pour la configuration PBC, passes à la page 23.

Cliquez sur Connect (Connexion) pour continuer.

Démarrez le WPS sur le périphérique sans fil que vous ajoutez à votre réseau sans fil pour terminer la configuration.

USING PIN NUMBER

Sélectionnez PBC pour utiliser Push Button Configuration (Configuration par bouton-poussoir) afin de vous connecter à votre réseau.

Cliquez sur Connect (Connexion) pour continuer.

Appuyez sur le bouton pouvoir du périphérique sans fil que vous ajoutez à votre réseau pour terminer la configuration.

VIRTUAL PUSH BUTTON

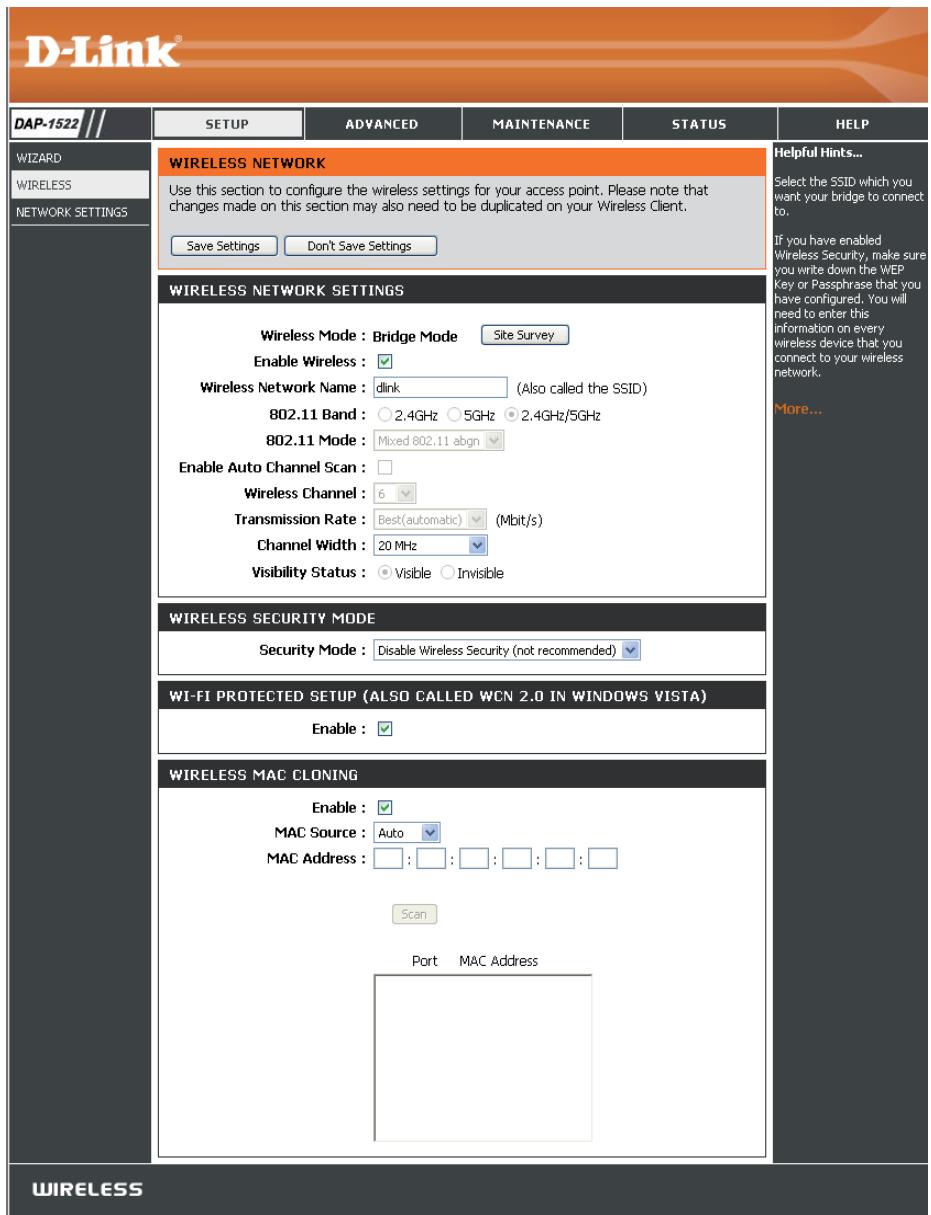

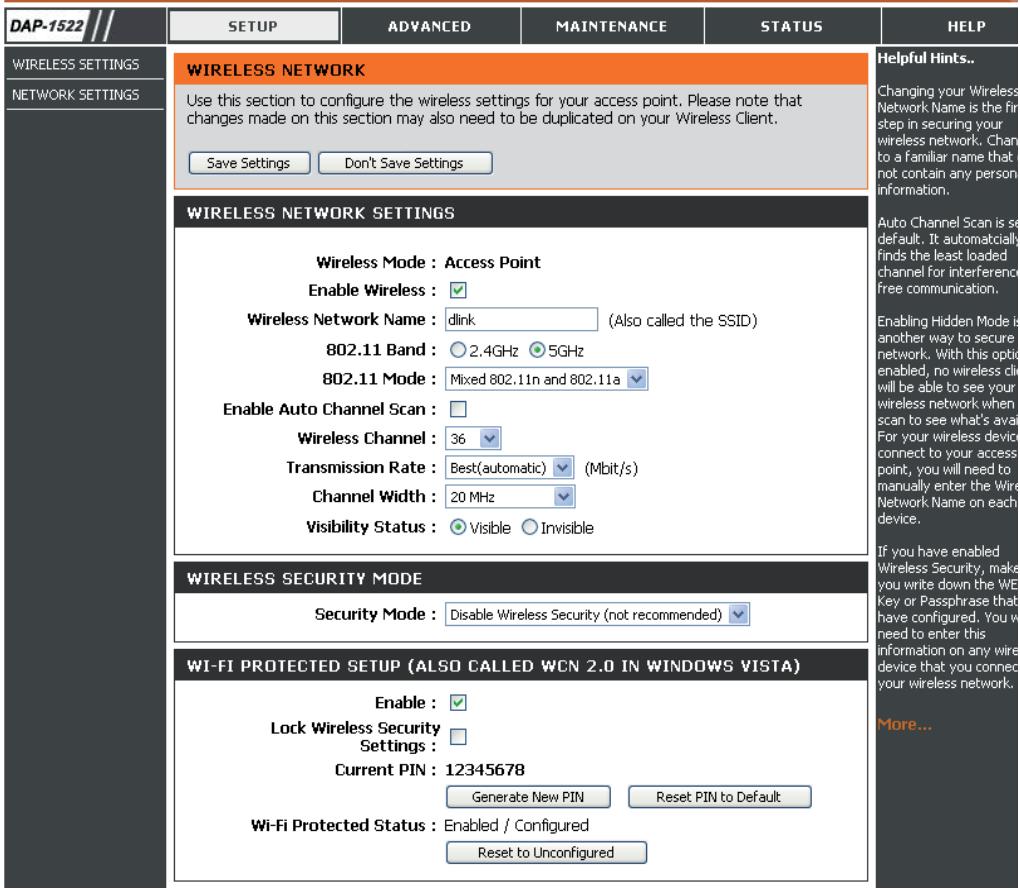

Wireless Mode Le mode sans fil actuel est configuré sur Access Point (Point (Mode sans fil) : d'accès) et va créé un réseau sans fil.
Enable Wireless Cochez this case pour activer la fonction sans fil. Si vous ne (Activer le mode poulez pas utiliser le réseau sans fil, découverta la case pour sans fil): désactiver toutes les fonctions de réseau sans fil.

Wireless Network Name (Nom du réseau sans fil): Il s'agit du nom qui apparait dans la liste lorsque vous recherche des réseaux sans fil disponibles (sauf si l'options état de visibilité est définie sur Invisible, voir ci-après). On l'appele également SSID. Pour des questions de sécurité, il est vivement recommandé de modifier ensuite ce nom de réseau préconfigured.
802.11 Bande de fréquences d'exploitation. Choisissez 2,4 GHz pour garantir la visibilité des péripériques d'ancienne génération et pour obtenir un plus grand intervalle. Choisissez 5 GHz pour réduire les interférences au maximum.
802.11 Mode Si vous choisissez une bande de 2,4 GHz, selectionnez l'un des (Mode 802.11): modes suivants:
Si vous choisissez une bande de 2,4 GHz, sélectionnez l'un des modes suivants :

Mixed 802.11n, 802.11g, and 802.11b (802.11n, 802.11g et 802.11b mixtes): Sélectionnez cette option si vous utilisez un mélange de clients sans fil 802.11n, 11g et 11b.
802.11b Only (802.11b seulement) : Sélectionnez cette option si vous utilisez uniquement des clients sans fil 802.11b.
802.11g Only (802.11g seulement) : Sélectionnez cette option si vous utilisez uniquement des clients sans fil 802.11g.
802.11n Only (802.11n seulement) : Sélectionnez cette option si vous utilisez uniquement des clients sans fil 802.11n.
Mixed 802.11g and 802.11b (802.11g et 802.11b mixtes) : Sélectionnez cette option si vous utilisez un mélange de clients sans fil 802.11b et 11g.

Mixed 802.11n and 802.11g (802.11n et 11g mixtes): Sélectionnez cette option si vous utilisez un mélange de clients sans fil 802.11n et 11g.

Si you choisissez une bande de 5 GHz, selectionnez 802.11a Only (802.11a�除ment), 802.11n Only (802.11n�除ment) ou Mixed 802.11n and 802.11a (802.11n et 802.11a mixtes).

D-Link

Enable Auto Channel Scan (Activer le balayage automatique des canaux) :	Le paramètre Auto Channel Scan (Balayage automatique des canaux) peut être sélectionné pour que le DAP-1522 puisse sélectionner le canal préSENTant le moins d'interférences.
Wireless Channel (Canal sans fil) :	Indique le paramètre du canal du DAP-1522. Il peut être modifié pour s'ajuster au paramètre du canal d'un réseau sans fil existant ou pour personnelier le réseau sans fil. Si vous activez le balayage automatique des canaux, cette option est désactivée.
Transmission Rate (Vitesse de transmission) :	Sélectionnez la vitesse de transmission. Il est vivement recommandé de sélectionner Best (automatic) [Laffective (automatique)].
Channel Width (Largeur de canal) :	Select the Channel Width (Sélectionner la largeur du canal) : Auto 20/40 : Sélectionnez cette option si vous utilisez à la fois des péripériques sans fil 802.11n et non 802.11n. 20MHz : Sélectionnez cette option si vous n'utilisez pas de client sans fil 802.11n.
Visibility Status (État de visibilité) :	Sélectionnez Invisible si vous ne poulez pas que le DAP-1522 diffuse le SSID de votre réseau sans fil. Dans ce cas, le SSID du DAP-1522 est invisible aux utilisaires Site Survey (Visite des lieux) ; vos clients sans fil doivent donc le connaître pour s'y connecter.

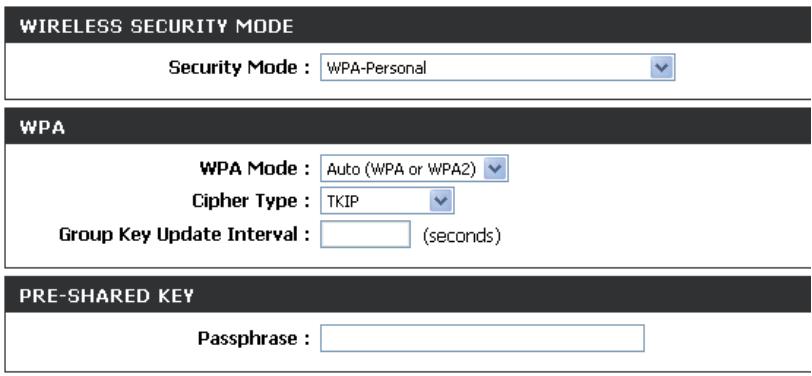

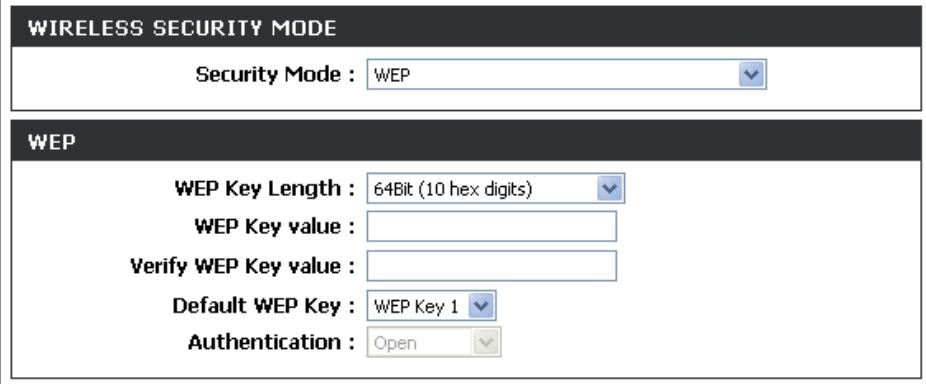

Security Mode (Date de sécurité) :	Reportez-vous en page 65 pour plus d'informations sur la sécurité du réseau sans fil.
Enable (Activer) :	Active la fonction WPS.
Lock Wireless Security Settings (Verrouiller les paramètres de sécurité sans fil) :	Le verrouillage des paramètres de sécurité sans fil évite que les paramètres ne soient modifiés par un nouvel utilisateur exter qui utilise son PIN. Les péripériques peuvent toutefois être ajoutés sur le réseau sans fil via WPS. Il est toujours possible de modifier les paramètres du réseau sans fil à l'aide de Configuration manuelle du réseau sans fil, de l'Assistant de configuration du réseau sans fil ou d'un utilisateur externe du gestionnaire de réseau local sans fil existant.
Current PIN (PIN actuel) :	Affiche la valeur actuelle du PIN du point d'accès.
Generate New PIN (Générer un nouveau PIN) :	Créé un numéro aléatoire représentant un PIN valide. Celui-ci devient le PIN du point d'accès. Vous pouvez ensuite le copier sur l'interface utilisateur de l'utilisateur.
Reset PIN to Default (Restaurer le PIN par défaut) :	Restaure le PIN par défaut du point d'accès.
Reset to Unconfigured (Réinitialiser sur Non configué) :	Réinitialise l'état du WPS sur Non configuré. L'icône WPS Vista ne s'affiche que lorsque l'état WPS est Non configuré.

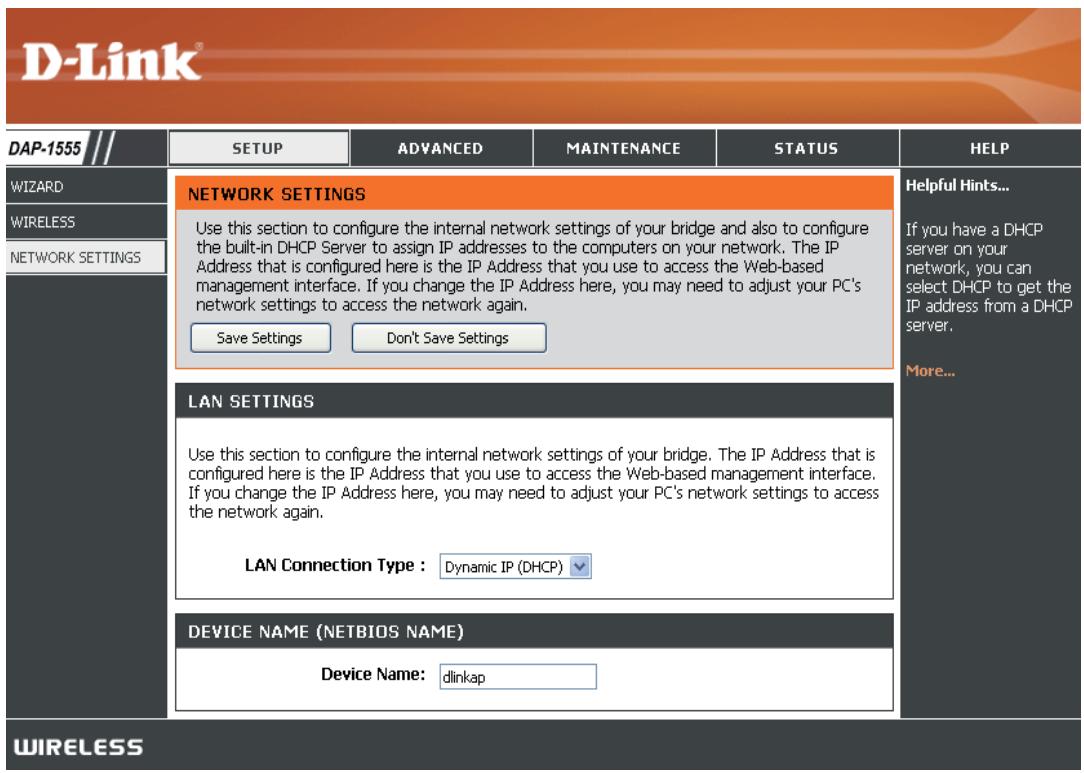

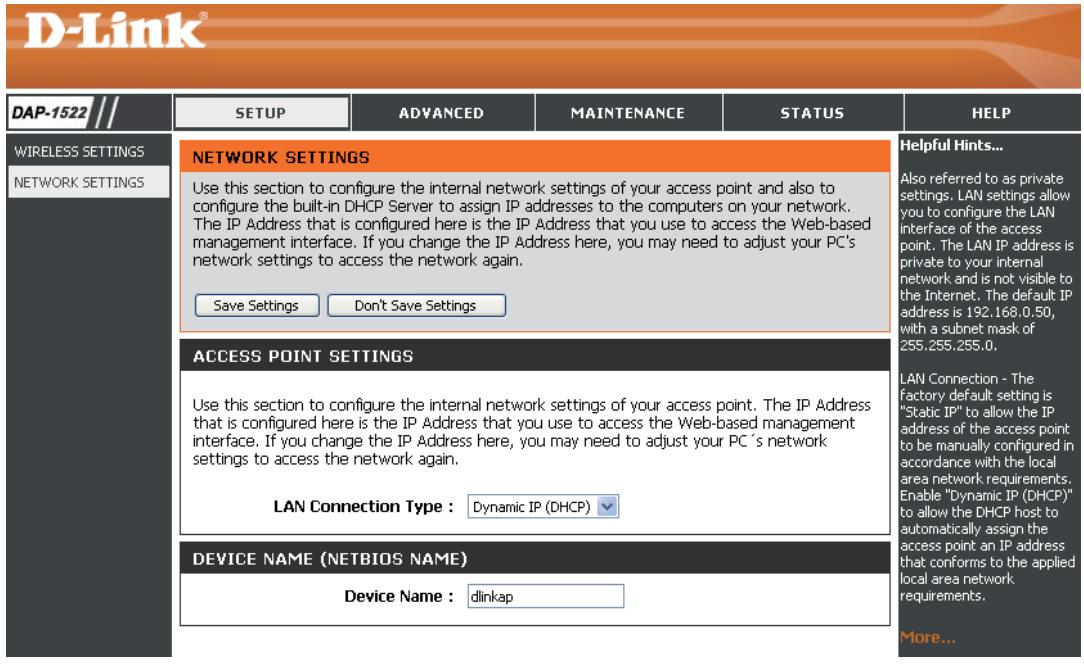

Paramètres réseau DHCP

Cette section vous permet de modifier les paramètres du réseau local de votre point d'accès et de configurer les paramètres DHCP.

LAN Connection Utilisez le menu déroulant pour sélectionner Type (Type de Dynamic IP (Adresse IP dynamique [DHCP]) et connexion au Broker automatiquement une adresse IP sur le réseau local): réseau local/private.

Device Name Saisissez le Device Name (Nom du périphérique) (Nom du du PA. Il est commandé de le modifier si périphérique): plusieurs périphériques D-Link se trouvent sur le sous-réseau.

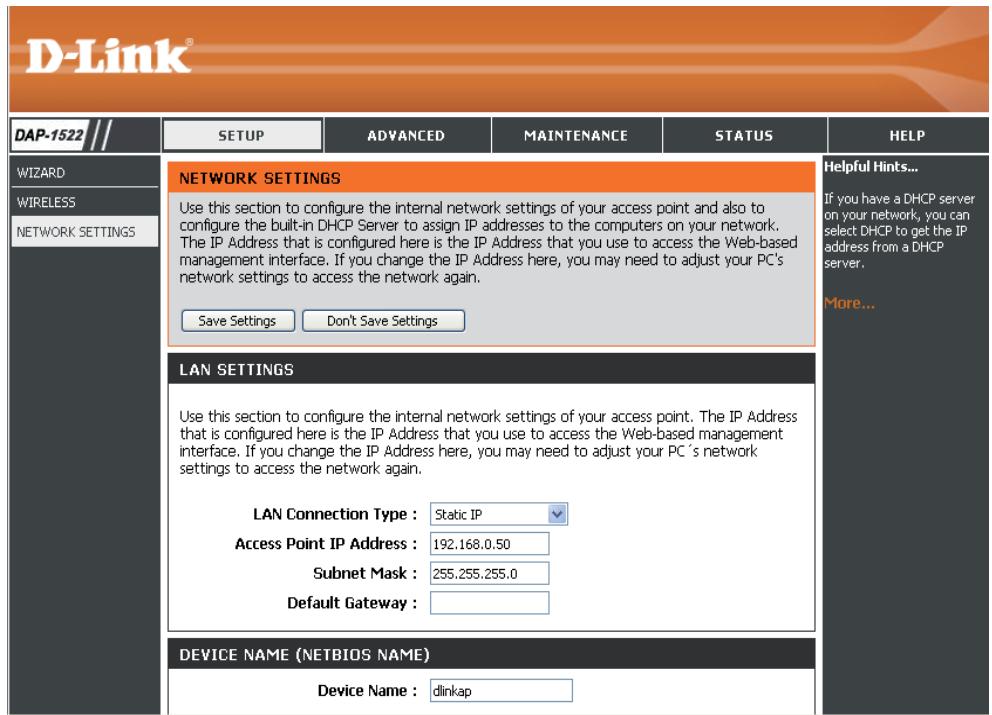

IP statique

LAN Connection Utilisez le menu déroulant pour sélectionner Static Type (Type de IP (IP statique).

connexion auéseau local) :

Access Point IP Saisissez l'adresse IP du point d'accès. L'adresse IP Address (Adresse par défaut est 192.168.0.50. Si vous la modifiez, IP du point vous devrez saisir la nouvelle adresse IP dans votre d'accès): navigateur après avoir cliqué sur Apply (Appliquer) pour revenir à l'utilitaire de configuration.

Subnet Mask Saisissez le masque de sous-réseau attribué par (Masque de sous-verse FAI.

réseau) :

Default Gateway Saisissez la passerelle attribuée par votre FAI.

(Passerelle par

défaut) :

Device Name Saisissez le Device Name (Nom du périphérique) (Nom du du PA. Il est recommendé de le modifier si plusieurs périphérique): périphériques D-Link se trouvent sur le sous-réseau.

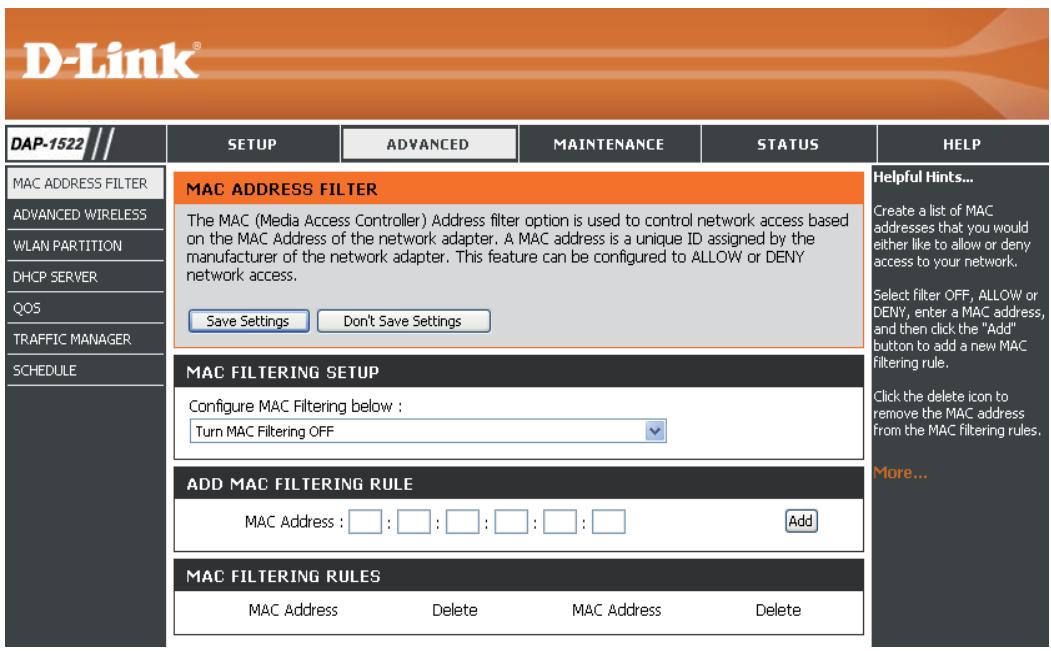

Paramètres avances Filtre d'adresse MAC

La section de filtrer d'adresse MAC peut permettre aux machines de filtrer l'accès au réseau en fonction des adresses MAC uniques de leur(s) adaptateur(s) réseau. Il est particulièrement utile d'éviter que des péripériques sans fil non autorisés ne se connectent à votre réseau. Une adresse MAC est un ID unique attribué par le fabricant de l'adaptateur réseau.

Configure Lorsque l'option Turn MAC Filtering OFF (Désactiver le filtrage MAC) est sélectionnée, les adresses MAC ne sont pas utilisées pour contrôler l'accès au réseau. Lorsque l'option Turn MAC Filtering ON and ALLOW computers listed to access the network (Activer le filtrage MAC et autoriser les ordinateurs répertoriés à accéder au réseau) est sélectionnée, seuls les ordinateurs dont les adresses MAC sont répertoriées dans la MAC Address List (Liste d'adresses MAC) peuvent accéder au réseau. Lorsque l'option Turn MAC Filtering ON and DENY computers listed to access the network (Activer le filtrage MAC et refuser aux ordinateurs répertoriés l'accès au réseau) est sélectionnée, seuls les ordinateurs dont une adresse MAC est répertoriée dans la MAC Address List (Liste d'adresses MAC) peuvent accéder au réseau.

Add MAC Ce paramètre vous permet d'ajouter une rège de Filtering Rule filtrage MAC manuellement. Cliquez sur le bouton (Ajouter une rège Add (Ajouter) pour ajouter la nouvelle rège de de filtrre MAC): filtrage MAC à la liste MAC Filtering Rules (Règles de filtrage MAC) en bas de cet écran.

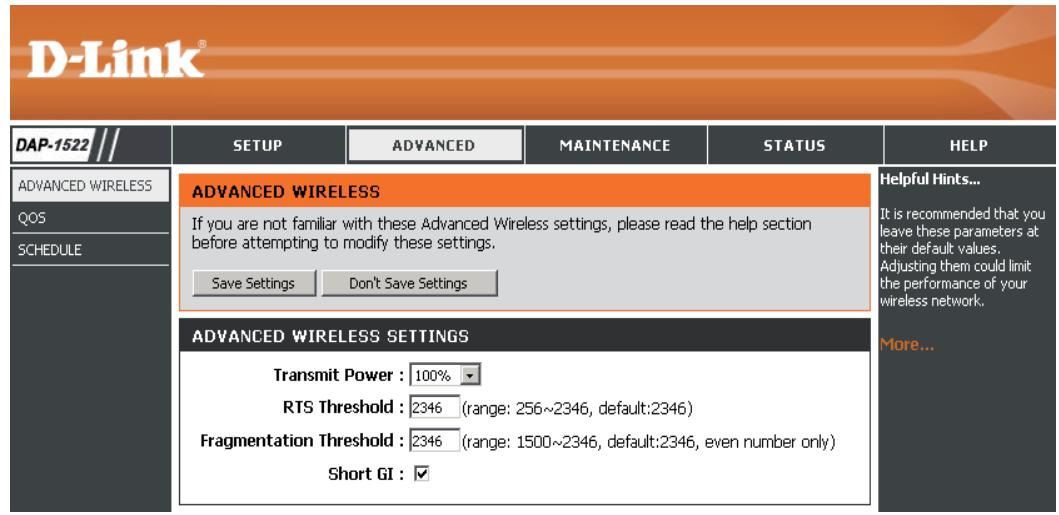

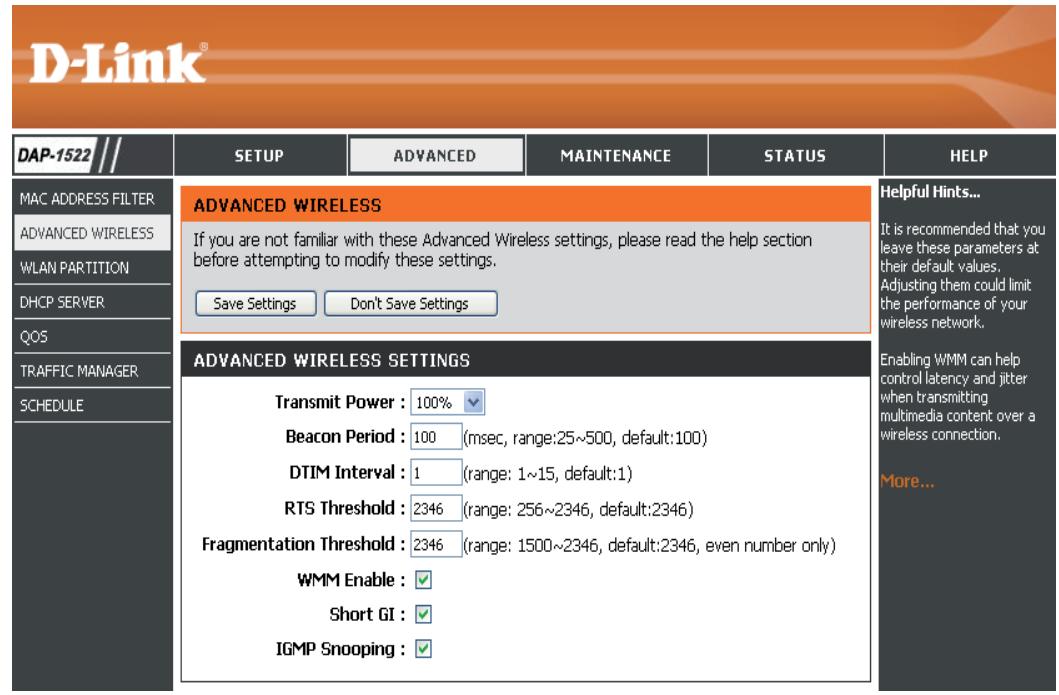

Paramètres sans fil avances

Transmit Power Définit la puissance de transmission des (Puissance de) antennes.

transmission) :

Beacon Period Les balises sont des paquets envoyés par un (Période de balise): point d'accès pour synchroniser un réseau sans fil. Définissez une valeur; 100 correspond au paramètre par défaut recommandé.

DTIM Interval (Delivery Traffic Indication Message) 1 est le (Intervalle DTIM): paramètre par défaut. Un DTIM est un compte à rebours qui informe les clients de la fenêtre suivante d'écouter les messages de diffusion générale et de multidiffusion.

RTS Threshold
Cette valeur doit être conservée à son paramètre (Seuil RTS): par défaut, soit 2346. Si le flux de données irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.

Fragmentation Le seul de fragmentation, défini en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre Threshold (Seuil de de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.

fragmentation) :

WMM Enable La fonction WMM est l'équivalent de la QS pour votre réseau sans fil. Cette fonction améliore la qualité des applications (Activation de video et vocales pour vos clients sans fil.

WMM) :

Short GI (IG court): Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.

IGMP Snooping: This option active la surveillance du traffic IGMP pour la connexion sans fil. Ne recommandons de l'activer si vous utilisez (Surveillance du souvent les services de multidiffusion, tels que la visioconférence et la diffusion audio/vidéo.

trafic IGMP) :

Partition du réseau local sans fil

La partition du réseau local étendu vous permet de segmenter votre réseau sans fil en gérant l'accès à la station internet et l'accès Ethernet à votre réseau local sans fil.

Internal Station Connection (Connexion de la station interne) :

Utilisez le menu déroulant pour autoriser ou refuser la connexion de la station interne.

Ethernet to WLAN Access (Accès Ethernet au réseau local sans fil) :

Utilisez le menu déroulant pour autoriser ou refuser la connexion Ethernet vers le réseau local sans fil.

Serveur DHCP

DHCP (Dynamic Host Control Protocol = Protocole de contrôle dynamique de l'hôte) est un protocole de contrôle dynamique de l'hôte. Le DAP-1522 possède un serveur DHCP intégré qui attribue automatiquement une adresse IP aux ordinateurs du réseau local/private. Veillez à configurer vos ordinateurs pour qu'ils soient des clients DHCP en définissant leurs paramètres TCP/IP sur « Obtain an IP Address Automatically » (Obtenir une adresse IP automatiquement). Lorsque vous allumez vos ordinateurs, ils chargeant automatiquement les paramètres TCP/IP appropriés, fournis par le DAP-1522. Le serveur DHCP attribue automatiquement une adresse IP inutilisée, provenant du groupe d'adresses IP, à l'ordinateur qui la demande.

Enable DHCP Server Cochez cette case pour activer le serveur DHCP (Activer le serveur DHCP): sur le point d'accès.

IP Address From/To (Adresse IP de/vers): Saisissez la plage d'adresses IP à attribuer aux clients sur le réseau.

Remarque: Si vous attribuez manuellement des adresses IP (statiques) aux ordinateurs ou aux péripériques, assurez-vous que celles-ci ne sont pas comprises dans cette plage afin d'eviter tout conflit d'adresses IP.

Default Subnet Mask Entrez le masque de sous-réseau. (Masque de sous-réseau par défaut):

Default Gateway Saisissez l'adresse IP de la passerelle par (Passerelle par défaut): défaut.

Default Wins Saisissez l'adresse IP du serveur WINS. (Wins par défaut):

Default DNS Saisissez l'adresse IP du serveur DNS. (DNS par défaut):

DHCP Lease Time (Durée) Entrez la durée de concession du serveur DHCP de la concession DHCP): (en minutes).

DHCP Client List Les clients du réseau ayant des adresses IP (liste de clients DHCP): attribuées s'affichent ici.

Réservation DHCP

Si vous voulez qu'un ordinateur ou un périphérique se voie toujours attribuer la même adresse IP, vous pouvez créé une réservation DHCP. Le point d'accès n'attribuée l'adresse IP qu'à cet ordinateur ou ce périphérique.

Remarque : L'adresse IP doit se trouver dans la plage d'adresses IP DHCP.

Enable (Activer): Cochez cette case pour activer la réservation.

Computer Name (Nom Saisissez le nom de l'ordinateur ou selectionnez-le dans le menu déroulant.

de l'ordinateur) :

IP Address (Adresse IP): Saisissez l'adresse IP que vous pouze attribuer à l'ordinateur ou au périphérique. Elle doit se couver dans la plage d'adresses IP DHCP.

MAC Address Saisissez l'adresse MAC de l'ordinateur ou du péripérisque. (Adresse MAC):

QS

La fonction de qualité de service (QS) régule le flux de données par l'intermédiaire du point d'accès, en attribuant une priorité à chaque paquet. Elle améliore l'utilisation de votre réseau sans fil car elle accorde la priorité au traffic de diverses applications. L'activation de cette option permet au point d'accès d'attribuer des priorités au traffic. Deux options sont disponibles pour les cas particuliers.

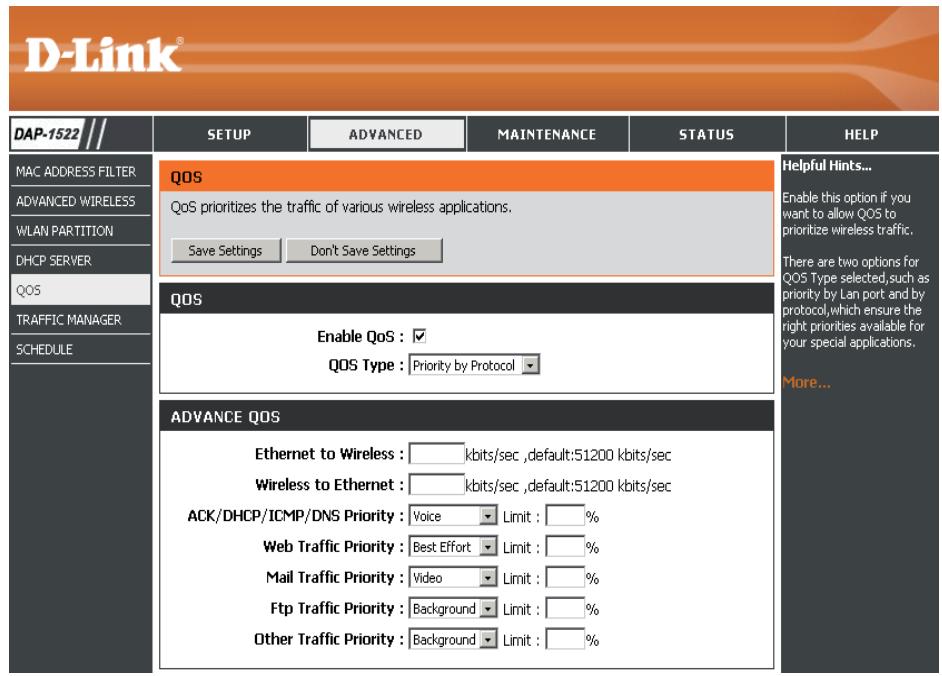

Enable QoS Activez cette option si vous poulez que la QS (Activer la QS): donne la priorité à votre traffic.

QoS Type Deux options sont disponibles pour les cas (Type de QS): particuliers : (1) Priorité par port du réseau local et (2) Priorité par protocole.

Priority by LAN Il existe quatre niveaux de priorité pour tous Port (Priorité par les ports du réseau local : 1 pour Background port LAN): (Arrière-plan - niveau le plus bas), 3 pour Best Effort (Meilleur effort), 5 pour Video et 7 pour Voice (Voix - niveau le plus élevé) selon une priorité normale.

Priority by Protocol Les utilisateurs peuvent définir la priorité et le pourcentage de (Priorité par protocole): largeur de bande totaux réservés à chacune de leurs quatre catégories de traffic. Les limites de transmission combinées (en pourcentage) ne doivent pas etre de 100% . Ces pourcentages représentent la largeur de bande maximale designee pour chaque catégorie de traffic.

Ethernet to Wireless La valeur saisie ici indique la vitesse du réseau Ethernet vers le réseau sans fil requise avant que la fonction Advanced réseau sans fil): QoS (QS avancée) ne soit activée. La QS avancée est activée lorsque la largeur de bande totale atteint ou dépasse la valeur définie. La plage suggérée se situe entre 800 et 96 000 kbits/s.

Wireless to Ethernet (Réseau sans fil vers réseau Ethernet) :

La valeur saisie ici indique la vitesse du réseau sans fil vers le réseau Ethernet requise avant que la fonction Advanced QoS (QS avancée) ne soit activée. La QS avancée est activée lorsque la largeur de bande totale atteint ou dépasse la valeur définie. La plage suggérée se situe entre 800 et 96 000 kbits/s.

ACK/DHCP/ICMP/DNS

Priority (Priorité ACK/

DHCP/ICMP/DNS) :

Représenté la valeur de priorité et la limite de largeur de bande appliquées à ACK, DHCP, ICMP et DNS pour l'envoi de paquets.

Web Traffic Priority Trafic generé par les services Web types (paquets envoyés par les ports 80,443, 3128 et 8080). (Priorité du traffic Web):

Mail Traffic Priority Trafic géné par l'envoi et la réception de couriers électroniques (ports 25, 110, 465 et 995).
(Priorité du traffic de courrier électronique):

Ftp Traffic Priority Trafic géné ré par le chargement et le téléchargement FTP (ports 20, 21). (Priorité du traffic FTP):

Other Traffic Priority Autre traffic generel qu ne concerne pas l'envoi de paquets precedemment cité.

(Priorité des autres

trafics) : Remarque : En général, la connexion sans fil transmet les paquets de données d'application en fonction de la vitesse du réseau sans fil vers le réseau Ethernet et vice versa. Les utilisateurs peuvent considérer les deux vitesses sous forme de largeur de bande de transmission du système, ou toutes les applications partagent l'ensemble de la largeur de bande du système en fonction des priorités attribuées. La largeur de bande maximale utilisable est identique à la valeur définie pour les deux vitesses.

Gestionnaire de traffic

Le gestionnaire de traffic attribue l'ensemble de la largeur de bande du périphérique, qui inclut à la fois la vitesse du réseau sans fil vers le réseau Ethernet et celle du réseau Ethernet vers le réseau sans fil. L'utilisateur peut ajouter des règles de performances de transmission de données entre le point d'accès et chaque client. Concernant le traffic des clients non répertoriés, les utilisateurs peuvent désirir de refuser ou de transmettre les paquets transférés pour ces clients.

Enable Traffic Manager d'envoi et de réception de paquets de données. (Activer le gestionnaire de traffic): Unlisted Clients Traffic (Trafic des clients non répertoriés) : Deux options sont disponibles pour Unlisted Clients Traffic (Trafic de clients non répertoriés) : (1) refuser et (2) transmettre.

Ethernet to Wireless This section permits a l'utilisateur d'indiquer la (Réseau Ethernet vers largeur de bande maximale du périphérique du réseau sans fil): réseau Ethernet vers le réseau sans fil.

Wireless to
Ethernet (Réseau sans fil vers réseau Ethernet) :
Cette section permet à l'utilisateur d'indiquer la largeur de bande maximale du périphérique du réseau sans fil vers le réseau Ethernet.

Ajoute d'une règle du gestionnaire de traffic

Dans Traffic Manager Rule (Règle du gestionnaire de traffic), saisissez les paramètres correspondant à chaque utilisateur du réseau, en utilisant l'adresse IP (IP client) ou MAC (client MAC) appropriée. Définissez les vitesses du réseau Ethernet vers le réseau sans fil et du réseau sans fil vers le réseau Ethernet appropriées au traffic que vous poulez réguler.

Name (Nom): Saisissez un nom pour la nouvelle règle.

Client IP (optional) (IP client [facultatif]): Adresse IP attribuée au client.

Client MAC (optional) (MAC client [facultatif]): En attribuant des adresses MAC à l'ensemble des règles du gestionnaire de traffic, des règles spécifique peuvent être définies pour chaque périhérique.

Ethernet to Wireless Représenté la largeur de bande disponible pour transmettre les données d'un client du reseau Ethernet vers le reseau sans fil ; la plage suggérée se situe entre 800 et 96 000 kbits/s.

Wireless to Ethernet Représenté la largeur de bande disponible pour transmettre les données d'un client du réseau sans fil au réseau (Réseau sans fil vers Ethernet ; la plage suggérée se situe entre 800 et 96 000 kbits/s. réseau Ethernet) :

Remarque: En général, la connexion sans fil transmet les paquets de données d'application en fonction de la vitesse du réseau sans fil vers le réseau Ethernet et vice versa. Les utilisateurs peuvent considérer les deux vitesses sous forme de largeur de bande de transmission du systeme, ou toutes les applications partagent l'ensemble de la largeur de bande du systeme en fonction des priorités attribuées. La largeur de bande maximale utilisable est identique à la valeur définie pour les deux vitesses.

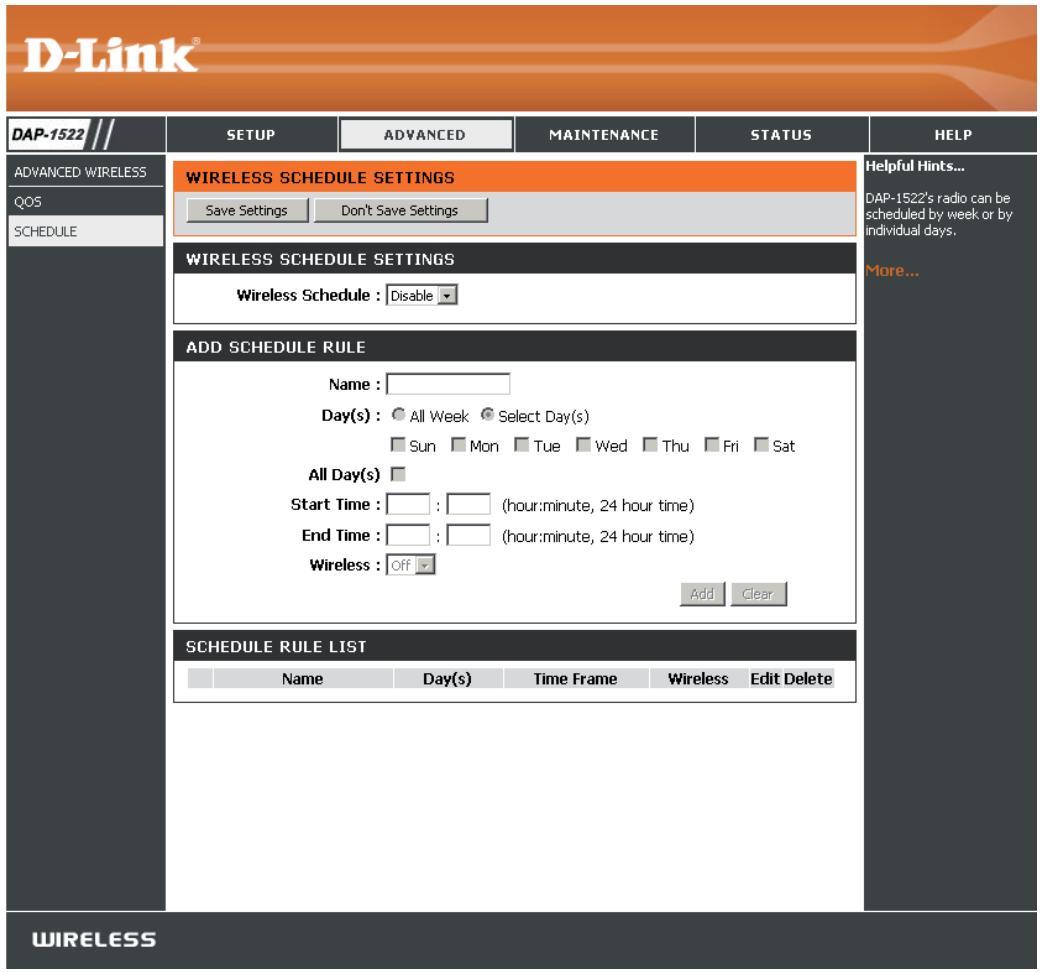

Calendar

Name (Nom): Saisissez un nom pour le nouveau calendrier.

Days (Jours): Sélectionnez un ou plusieurs jours, ou cochez All Week (Toute la semaine) pour inclure tous les jours.

Time (Heure): Cochez la case All Days (Tous les jours) ou entrez une heures de début et une heures de fin pour le calendrier.

Wireless (Sans fil): Sélectionnez On ou Off dans le menu déroulant.

Add (Ajouter): Cliquez sur Add (Ajouter) pour enregistrer le calendrier. Vous doivent cliquer sur Save Settings (Enregistrer les paramètres) au-dessus pour appliquer les calendriers.

Schedule Rules List La liste des calendriers apparait dans cette (Liste des règles de zone. Cliquez sur l'icone Edit (Modifier) pour calendrier): effectuer des modifications ou sur l'icone Delete (Supprimer) pour supprimer le calendrier sélectionné.

Maintenance Admin

Cette page you permet de modifier le mot de passse Administrateur. C'est ce mot de passage qui lit/eczrit l'acces.

Password (Mot Saisissez un nouveau mot de passer pour le compte de passer): administrateur. L'administrateur peut modifier les paramètres.

Verify Password Saisissez le même mot de passer que celui qui vous (Confirmer le avec entre dans la zone de texte precedente afin mot de passer): de vérifier son exactitude.

Heure

L'option Time Configuration (Configuration de l'heure) vous permet de configurer, demettre a jour et de gerer l'heure de l'horloge système interne. Dans cette section, vous pouvez définir le fuseau horaire correspondant à votre emplacement géographique. L'heure d'éte peut également être configurée pour ajuster l'heure automatiquement en cas de besoin.

Time Zone Sélectionnez le fuseau horsire dans le menu (Fuseau horsaire): déroulant.

Daylight Saving Pour sélectionner l'heure d'été manuellement, (Heure d'été): cochez la case Enable Daylight Saving (Activer l'heure d'été). Ensuite, utilisez le menu déroulant pour sélectionner une heure d'été avant d'en saisir les dates de début et de fin.

Enable NTP Server Le protocole NTP (Network Time Protocole) (Activier le serveur synchronise les heures des horloges des NTP): ordinateurs d'un réseau. Cochez cette case pour utiliser un serveur NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local.

NTP Server Used Indiquez le serveur NTP ou selectionnez-en un (Serveur NTP dans le menu déroulant. utilise) :

Manual Pour saisir l'heure manuellement, saississez (Manuelle): les valeurs dans les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde), puis cliquez sur Save Settings (Enregistrer les paramètres). Vous pouvez également cliquer sur le bouton Copy Your Computer's Time Settings (Copier les paramètres horaires de votre ordinateur) en bas de l'écran.

Système

Save to Local Hard Drive (Enregistrer sur le disque dur local): Utilisez cette option pour enregistrer les paramètres de configuration actuels du point d'accès dans un fichier du disque dur de l'ordinateur que vous utilisez. Commencez par cliquer sur le bouton Save (Enregistrer). Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y selectionner un emplacement et un nom de fichier pour les paramètres.

Load From Local Hard Drive (Charger depuis un disque dur local): Utilisez cette option pour restaurer des paramètres de configuration du point d'accès préalablement enregistrés. Commence par utiliser la commande Browse (Parcourir) pour rechercher un fichier de paramètres de configuration précédemment enregistré. Ensuite, cliquez sur le bouton Load (Charger) pour les transférer vers le point d'accès.

Restore to Factory Default: This option rétablit tous les paramètres de configuration du point d'accès qui étaient effectifs à sa sortie d'usine. Les (Restaurer les paramètres paramètres qui n ont pas été enregistrés sont perdus, y compris les règles que vous avez créé. Si vous pouze enregistrer par défaut): les paramètres de configuration actuels du point d'accès, utilisez le bouton Save (Enregistrer) ci-dessus.

Remarque : La restauration des paramètres d'usine ne réinitialise pas l'état du WPS sur Non configuré.

Reboot the Device Cliquez pour réinitialiser le point d'accès.

(Réinitialiser le

periphérique) :

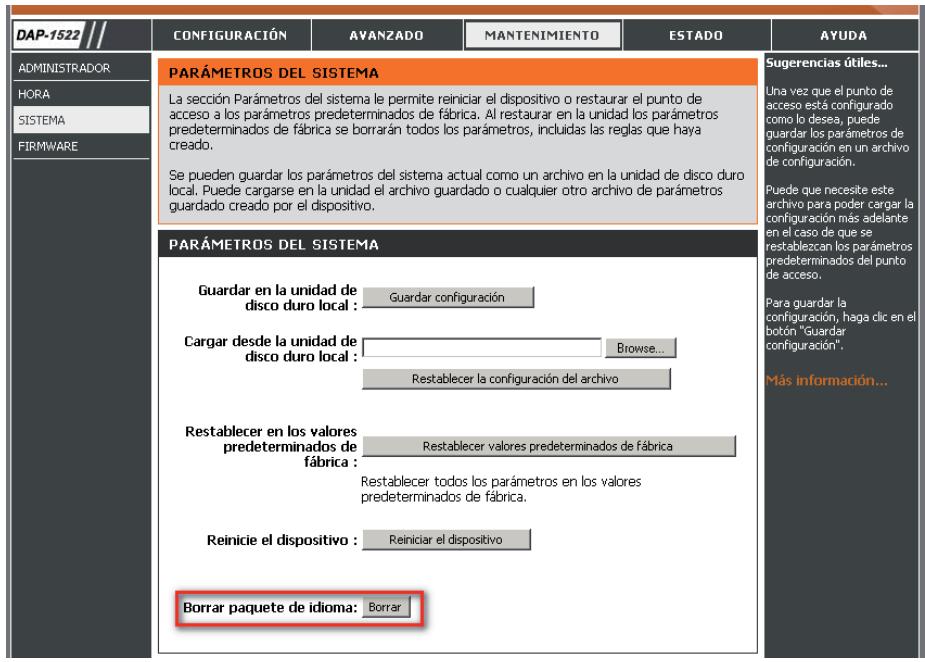

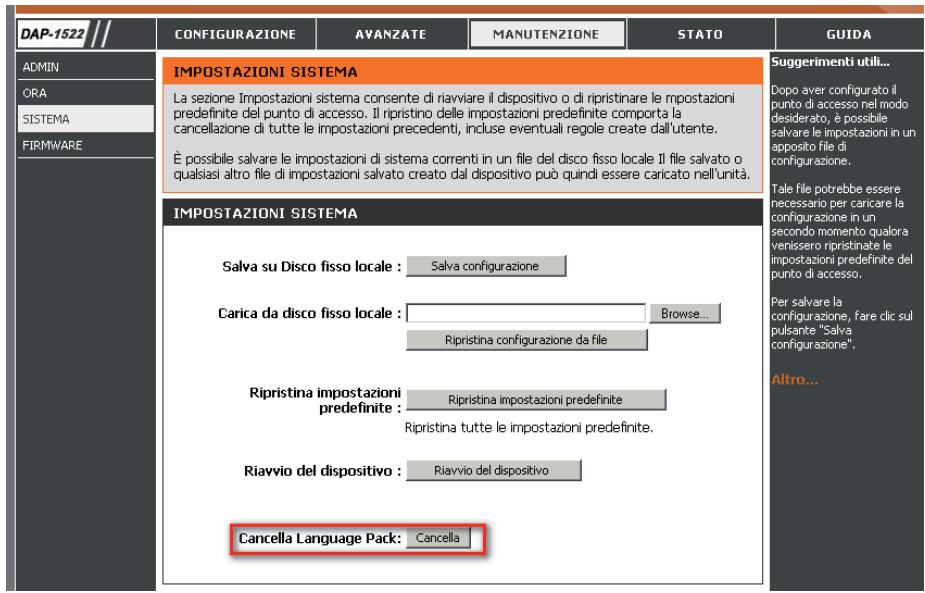

Clear Language

Pack (Effacer le pack

linguistique) :

Cliquez pour supprimer le pack linguistique. L'interface Web apparait ainsi de nouveau en angeais.

Microprogramme

Cette page vous permet de partager à jour le microprogramme du point d'accès. Vérifie que le microprogramme que vous poulez utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Veuillez consulter le site Web de support D-Link pour prendre connaissance des mises à jour du microprogramme (http://support.dlink.com) et les télécharger sur votre disque dur.

Browse
Après avoir téléchargeé le nouveau microprogramme, (Parcourir) : cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Télécharger) pour terminer la mise à jour du microprogramme.

Upload ÀpRES avoir mis à jour un microprogramme sur votre (Télécharger): ordinateur, utilisez cette option pour rechercher le fichier, puis téléchargez les informations sur le point d'accès.

Pack linguistique

Yououpouvezmodifierla langue de l'interfaceWeb en téléchargeantlespacks linguistiquesdisponibles.

BrowseAprés avoir télécharge le nouveau pack linguistique, (Parcourir):cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Télécharger) pour terminer la mise a jour du pack linguistique.

Si vous chargez un pack linguistique et que vous souhaitez revenir à l'anglais, cliquez sur Maintenance > System (Système), puis cliquez sur Clear (Effacer) en regard de Clear Language Pack (Effacer le pack linguistique).

État

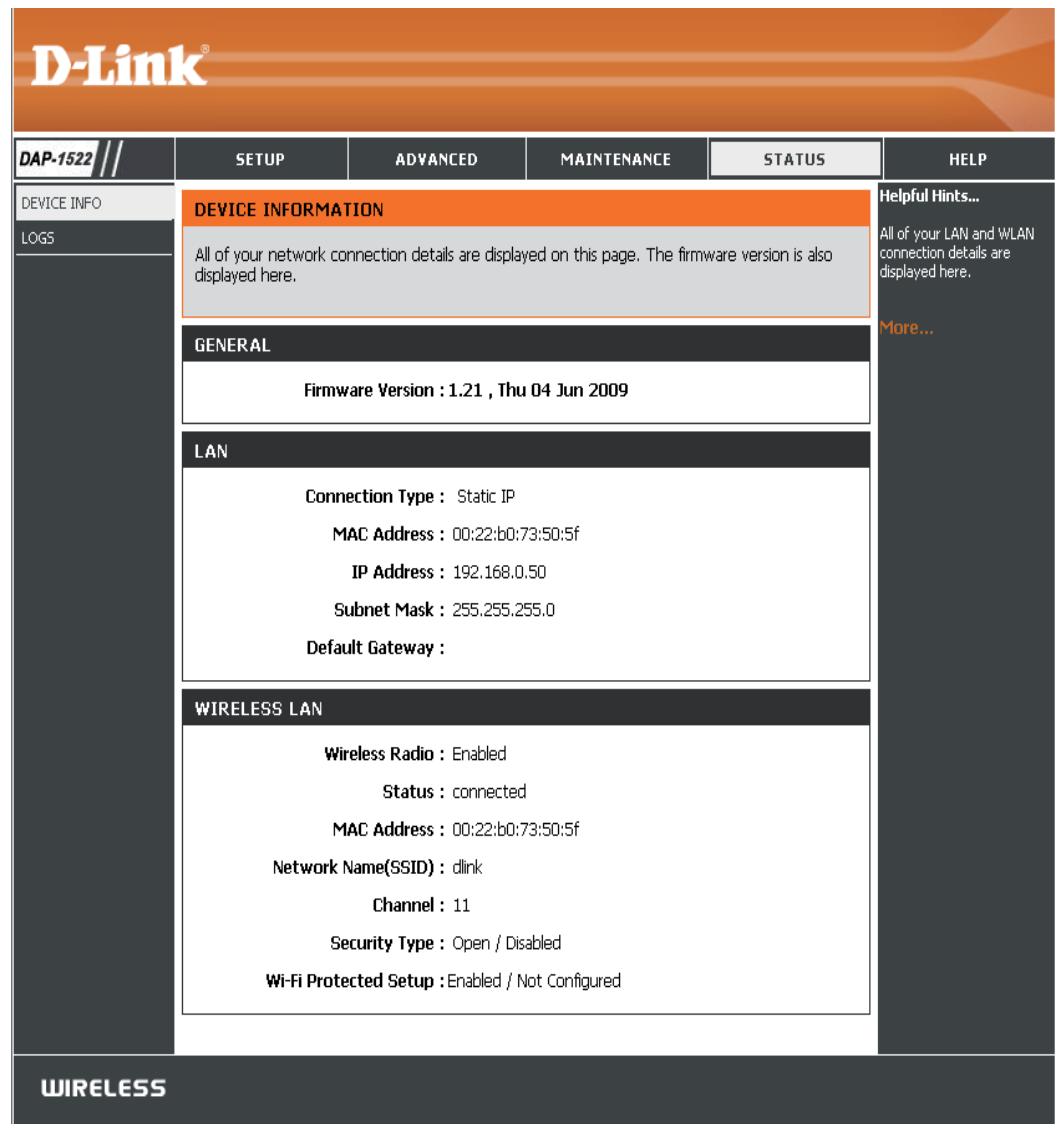

Informations sur le péripérique

Ct 1522

General Affiche l'heure du point d'accès et la version du (Généralités): microprogramme.

LAN (Réseau Affiche l'adresse MAC et les paramètres de local): l'adresse IP privée (locale) du point d'accès.

Wireless LAN Affiche l'adresse MAC sans fil et les paramètres de (Réseau local sans votre réseau sans fil, comme le SSID et le canal. fil):

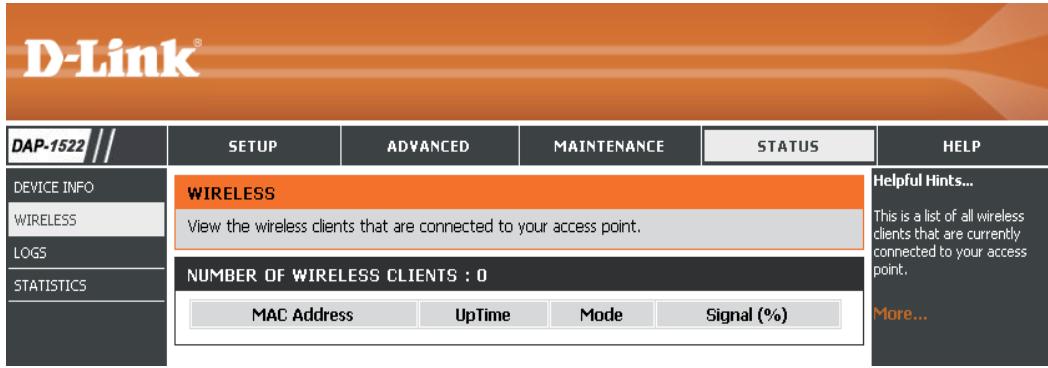

Réseau sans fil

La section sans fil vous permet de voir les clients sans fil connectés à votre point d'accès sans fil.

UpTime (Temps Affiche la durée pendant laquelle le client sans fil utilisable): a été connecté au point d'accès.

Mode : Norme de transmission utilisée par le client. Les valeurs sont respectivement 11a, 11b, 11g, 11ng ou 11na pour 802.11a, 802.11b, 802.11g ou 802.1

Signal : Il s'agit d'une mesure relative de la qualité du signal. La valeur est exprimée sous forme de pourcentage de qualité optimale théorique. La qualité du signal peut être réduite par la distance, par des interférences provenant d'autres sources de radiofréquence (par ex. des téléphones sans fil ou des reseaux sans fil du voisinage) et par des obstacles entre le point d'accès et le périphérique sans fil.

Journaux

Le point d'accès consigne (enregistrre) automatiquement les événements d'intérêt possible dans sa mémoire interne. Si celle-ci devient insuffisante pour tous les événements, les journaux des anciens événements sont supprimés, et ceux des événements plus récents sont conservés. L'option Logs (Journaux) vous permet d'afficher les journaux du point d'accès. Vous pouvez définir les types d'événements que vous poulez voir et le niveau des événements à afficher. Ce point d'accès dispose également d'une prise en charge des serveurs Syslog. Vous pouvez ainsi envoyer les fichiers journaux sur un ordinateur de votre réseau utilisant un utilitaire Syslog.

What to View
Vous pouvez afficher trois types de journaux :
(Quels éléments activité système, activités sans fil et informations.

afficher) : Cochez la case correspondant au(x) type(s) que vous poulez afficher dans le journal.

Enable Cochez la case et saisissez un nom de Log Server Remote Log (Serveur de journaux) ou une adresse IP pour (Activer le journal activer la fonction de journal distant. distant):

Apply Log Cliquez sur ce bouton pour filtrer immédiatement Settings Now les résultats du journal afin que les options (Appliquer les sélectionnées apparaissent dans la section Log paramètres Details (Détails du journal) de cet écran. du journal maintainant):

Refresh Met à jour les détails du journal à l'écran, si bien (Actualiser): que seules les activités récentes sont affichées.

Clear (Effacer): Efface la totalité du contenu du journal.

Save Log Cette option enregistre le point d'accès dans un (Enregistrer le fichier journal de votre ordinateur. journal):

Statistiques

La page Statistics (Statistiques) affiche l'ensemble des statistiques d'envoi et de réception de paquets sur les réseaux local et sans fil.

TX Packets Nombre total de paquets envoyés par le point (Paquets transmis) : d'accès.

RX Packets Nombre total de paquets reçus par le point (Paquets reçus): d'accès.

TX Packets Dropped Affiche le nombre de paquets rejetés pendant leur (Paquets transmis envoi, en raison d'erreurs, de collisions ou des rejets): ressources limitées du point d'accès.

RX Packets Dropped Affiche le nombre de paquets rejetés pendant leur (Paquets reçus réception, en raison d'erreurs, de collisions ou des rejets): ressources limitées du point d'accès.

TX Bytes (Octets Affiche le nombre d'octets envoyés depuis le point envoyés) : d'accès.

RX Bytes (Octets Affiche le nombre d'octets reçus par le point reçus): d'accès.

Aide

DAP-1522	SETUP	ADVANCED	MAINTENANCE	STATUS	HELP
MENU	SUPPORT MENU				Helpful Hints...
SETUP	Setup Help · Wireless Settings · Network Settings
ADVANCED
MAINTENANCE	Advanced Help · MAC Address Filter · Advanced Wireless · WLAN Partition · DHCP Server · QoS · Traffic Manager · Schedule
STATUS
	Maintenance Help · Admin · Time · System · Firmware
	Status Help · Device Info · Wireless · Logs · Statistics

Configuration du mode Pont

Cette section vous indique comment configurerer votre nouveau MediaBridge sans fil D-Link à l'aide de l'utilitaire de configuration Web.

Utilitaire de configuration Web

Pour acceder à l'utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez dlinkap ou 192.168.0.50 dans le champ d'adresse.

Sélectionnez Admin dans le menu déroulant, puis saisissez votre mot de passer. Laissez le mot de passer vierge par défaut.

Si le message d'erreur Impossible d'afficher la page s'affiche, veuilles consulter la section Résolution des problèmes pour obtenir de l'aide.

Assistant de configuration

Cet assistant est conçu pour vous aider à configurer les paramètres sans fil de votre pont. Il vous explique pas à pas la procédure de configuration de votre réseau sans fil.

Saisissez le nom de péripérisque du PA, puis cliquez sur Next (Suivant) pour continuer. Il est recommandé de le modifier si plusieurs péripérisques D-Link se trouvent sur le sous-réseau.

Pour modifier le mot de passer du compte admin, saisissez un nouveau mot de passer, puis cliquez sur Next

Sélectionnez la configuration Auto pour utiliser le WPS.

Pour configurerer votre réseau manuellement, passerez à la page 53.

Cliquez sur Next (Suivant) pour continuer.

SELECT CONFIGURATION METHOD

Sélectionnez PIN pour connecter votre périphérique sans fil avec le WPS.

Pour la configuration PBC, passes à la page 52.

Saisissez le code PIN utilisé par votre point d'accès, puis cliquez sur Connect (Connexion).

Démarrez le WPS sur le périphérique sans fil que vous ajoutez à votre réseau sans fil pour terminer la configuration.

USING PIN NUMBER

Sélectionnez PBC pour utiliser Push Button Configuration (Configuration par bouton-poussoir) afin de vous connecter à votre réseau.

Cliquez sur Connect (Connexion) pour continuer.

Appuyez sur le bouton WPS du périphérique sans fil que vous ajoutez à votre réseau pour terminer la configuration.

Sélectionnez la configuration manuelle pour configurer votre réseau manuellement.

Cliquez sur Next (Suivant) pour continuer.

Saisissez le Wireless Network Name (Nom du réseau sans fil) du point d'accès ou cliquez sur le bouton Site Survey (Visite des lieux) pour rechercher le point d'accès.

Cliquez sur Next (Suivant) pour continuer en page 54.

Si vous avez cliqué sur Site Survey (Visite des lieux), l'écran suivant s'ouvre.

Recherche votre point d'accès dans la liste, puis cliquez sur Connect (Connexion) pour terminer l'Assistant de configuration.

SITE SURVEY PAGE

SSID	BSSID	CH	Security	Signal	Type
7700_11g	00:50:62:35:97:30	1	WPA-PSK	50%	Infrastructure
dlinkmargg	00:1D:6A:12:0F:82	1	WPA-AUTO-PSK	50%	Infrastructure
dlink	00:17:9A:36:47:9C	1	OPEN	50%	Infrastructure
D-Link DVA-G3672B	00:50:BA:11:22:3D	1	OPEN	68%	Infrastructure
12345678901234567890123456789012	00:18:02:1B:87:96	3	OPEN	52%	Infrastructure
AlexDI524	00:13:46:A1:A4:0A	4	SHARED	50%	Infrastructure
james54g	00:13:46:E5:3C:72	6	WPA-EAP	50%	Infrastructure
di624s	00:17:9A:CF:96:0C	6	SHARED	54%	Infrastructure
dlink EC	00:0F:3D:3D:90:0E	6	WPA-PSK	50%	Infrastructure
default	00:55:19:06:24:01	6	OPEN	52%	Infrastructure
SD1VAPB0	00:11:95:95:CA:18	6	WPA-PSK	52%	Infrastructure
SD1VAPB1	06:11:95:95:CA:18	6	OPEN	50%	Infrastructure

Choisissez le mode de sécurité que vous pouze utiliser, puis-cliquez sur Next (Suvant) pour continuer.

SELECT WIRELESS SECURITY MODE

Si vous choisissez WEP, saisissez le mot de passer de sécurité sans fil, puis cliquez surNext (Suivant) pour terminer l'Assistant de configuration.

Si vous choisissez WPA, saisissez le mot de passer WPA personnel, puis cliquez sur Next (Suivant) pour terminer l'Assistant de configuration.

Si vousCHOISSEZ WPA2, saisissez le mot de passer WPA2 personnel, puis cliquez sur Next (Suivant) pour terminer I'Assistant de configuration.

L'écran suivant s'ouvre et indique que vos nouveaux paramètres ont été correctement enregistrés.

SAVE SETTINGS SUCECEDED

Saving Changes.

Réseau sans fil

Wireless Mode Sélectionnez Infrastructure pour vous connecter à un point d'accès (Mode sans fil): (PA) sans fil et Ad-hoc pour vous connecter à un autre pont ou une autre station sans fil.

Site Survey (Visite des lieux): Fonction qui recherche les réseaux sans fil disponibles.

Enable Wireless Cochez cette case pour activer la fonction sans fil. Si vous ne poulez pas utiliser le réseau sans fil, déscochez la case pour désactiver toutes les fonctions de réseau sans fil.

Wireless Network Le SSID (Service Set Identifier) correspond au nom de votre Name (Nom du réseau sans fil. Définissez un nom (32 caractères maximum). Le réseau sans fil): SSID est sensible à la casse.

Bande 802.11 Les options incluent 2.4GHz, 5GHz et 2.4GHz/5GHz. Cette option n'est pas disponible en mode pont.

802.11 Mode Si tous les péripériques sans fil de votre réseau sans fil peuvent (Mode 802.11): se connecter sur le même mode de transmission, vous pouvez légèrement améliorer les performances enCHOIsissant le mode « Seul » qui convient. Si certains péripériques utilisent un mode de transmission différent, choisissez le mode « Mixte » qui convient. Cette option n'est pas disponible en mode pont.

Enable Auto Le paramètre Auto Channel Scan (Balayage Channel Scan automatique des canaux) permet au DAP-1522 de (Activier le désoir le canal représentant le moins d'interférences. balayage Cette option n'est pas disponible en mode pont. automatique des canaux):

Wireless Channel Indique le paramètre du canal du DAP-1522. Il peut être modifié (Canal sans fil): pour s'ajuster au paramètre du canal d'un réseau sans fil existant ou pour personnaliser le réseau sans fil. Cette option n'est pas disponible en mode pont.

Transmission Rate (Vitesse de transmission): Sélectionnez la vitesse de transmission. Il est vivement recommandé de sélectionner Best (automatic) [La meilleure (automatique)]. Cette option n'est pas disponible en mode pont.

Channel Width Select the Channel Width (Selectionner la largeur du canal) : (Largeur de Auto 20/40 : Sélectionnez cette option si vous utilisez à la fois des périphériques sans fil 802.11n et non 802.11n. canal) : 20MHz : Sélectionnez cette option si vous n'utilisez pas de client sans fil 802.11n.

Visibisibility Status Ce parametre détermine si le DAP-1522 continue à diffuser sa présence régulièrement sur le réseau. Cette option n'est pas disponible en mode pont.

Security Mode (Mode de sécurité): Reportez-vous en page 65 pour plus d'informations sur la sécurité sans fil.

Enable (Activer) : Active la fonction WPS.

Clonage MAC sans fil

L'activation de cette option permet à l'utiliser d'attribuer manuellement l'adresse MAC source aux paquets transmis par le DAP-1522. Si elle n'est pas attribuée manuellement, le champ Source MAC Address (Adresse MAC source) du paquet est automatiquement selectionné comme adressé MAC du DAP-1522.

MAC Address Saisissez l'adresse MAC souhaitatione connectee a suaive DAP-1522 pour activer la fonction de clonage. (Adresse MAC):

Scan (Balayage) : Cliquez sur le bouton Scan (Balayer) pour rechercher tous les péripériques disponibles et connectés aux ports Ethernet de votre DAP1522

Paramètres réseau Statique

Cette section vous permet de modifier les paramètres du réseau local de votre pont et de configurer les paramètres Static (Statique).

LAN Connection Type Utilisez le menu déroulant pour sélectionner Static (Type de connexion au IP (IP statique) si vous FAI vous a fourni une réseau local): adressé IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Sélectionnez Dynamic IP (DHCP) (IP dynamique [DHCP]) pour attribuer automatiquement une adresse IP aux ordinateurs du réseau local/private.

Access Point IP Saisissez l'adresse IP attribuée par votre FAI. Address (Adresse IP du point d'accès):

Subnet Mask (Masque Saisissez le masque de sous-réseau attribué par de sous-réseau): votre FAI.

Default Gateway Saisissez la passerelle attribuée par votre FAI.
(Passerelle par défaut) :

Device Name Saisissez le nom de périphérique du PA, puis cliquez (Nom du sur Next (Suivant) pour continuer. Il est recommandé périphérique): de le modifier si plusieurs périphériques D-Link se trouvent sur le sous-résseau.

LAN Connection Sélectionnez DHCP pour obtenir une adresse Type (Type de connexion au réseau local): IP automatiquement sur le réseau local/private.

Device Name (Nom du péripérique): Saisissez le nom de périphérique du PA, puis cliquez sur Next (Suvant) pour continuer. Il est recommendé de le modifier si plusieurs périphériques D-Link se trouvent sur le sous-réseau.

DHCP

Paramètres avances Paramètres sans fil avances

Transmit Power Définit la puissance de transmission des (Puissance de antennes.

transmission) :

RTS Threshold: Cette valeur doit être conservée à son paramètre par défaut, soit 2436. Si le flux de données irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.

Fragmentation Le seuil de fragmentation, défini en octets, Threshold (Seuil de déterminé si les paquets sont fragmentés. Les

fragmentation): paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.

Short GI (IG court): Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.

QS

La fonction de qualité de service (QS) régule le flux de données par l'intermédiaire du point d'accès, en attribuant une priorité à chaque paquet. Elle améliore l'utilisation de votre réseau sans fil car elle accorde la priorité au traffic de diverses applications. L'activation de cette option permet au point d'accès d'attribuer des priorités au traffic. Deux options sont disponibles pour les cas particuliers.

Enable QoS Activez cette option si vous poulez que la QS (Activer la donne la priorite à votre traffic.

QS):

QoS Type Deux options sont disponibles pour les cas (Type de QS): particuliers : (1) Priorité par port du réseau local et (2) Priorité par protocole.

Priority by LAN Il existe quatre niveaux de priorité pour tous Port (Priorité les ports du réseau local : 1 pour Background par port LAN) : (Arrière-plan - niveau le plus bas), 3 pour Best Effort (Meilleur effort), 5 pour Video et 7 pour Voice (Voix - niveau le plus élevé) selon une priorité normale.

Priority by Protocol (Priorite par protocole): Les utilisateurs peuvent définir la priorité et le pourcentage de largeur de bande totaux réserves a chacune de leurs quatre catégories de traffic. Les limites de transmission combinées (en pourcentage) ne doivent pas etre de 100% . Ces pourcentages representent la largeur de bande maximale designee pour chaque catégorie de traffic.
Ethernet to Wireless (Réseau Ethernet vers réseau sans fil): La valeur saisie ici indique la vitesse du réseau Ethernet vers le réseau sans fil requise avant que la fonction Advanced QoS (QS avancée) ne soit activée. La QS avancée est activée lorsque la largeur de bande totale atteint ou depasse la valeur definite. La plage suggeree se situe entre 800 et 96 000 kbits/s.
Wireless to Ethernet (Réseau sans fil vers réseau Ethernet): La valeur saisie ici indique la vitesse du réseau sans fil vers le réseau Ethernet requise avant que la fonction Advanced QoS (QS avancée) ne soit activée. La QS avancée est activée lorsque la largeur de bande totale atteint ou depasse la valeur definite. La plage suggeree se situe entre 800 et 96 000 kbits/s.

ACK/DHCP/ICMP/DNS Représenté la valeur de priorité et la limite de largeur de bande appliquées à ACK, DHCP, ICMP et DNS pour l'envoi de paquets. Priority (Priorité ACK/ DHCP/ICMP/DNS):

Web Traffic Priority Trafic generé par les services Web types (paquets envoyés par les ports 80,443, 3128 et 8080). (Priorité du traffic Web):

Mail Traffic Priority Trafic generé par l'envoi et la réception de couriers électroniques (ports 25, 110, 465 et 995).
(Priorité du traffic de courrier électronique):

Ftp Traffic Priority Traffic generé par le chargement et le téléchargement FTP (ports 20, 21).
(Priorité du traffic FTP):

Other Traffic Priority
Autre traffic géné ré qui ne concerne pas l'envoi de paquets précédemment cité.
(Priorité des autres
trafics):

Remarque : En général, la connexion sans fil transmet les paquets de données d'application en fonction de la vitesse du réseau sans fil vers le réseau Ethernet et vice versa. Les utilisateurs peuvent considérer les deux vitesses sous forme de largeur de bande de transmission du système, ou toutes les applications partagent l'ensemble de la largeur de bande du système en fonction des priorités attribuées. La largeur de bande maximale utilisable est identique à la valeur définie pour les deux vitesses.

Calendar

Name (Nom): Saisissez un nom pour le nouveau calendrier.

Days (Jours): Sélectionnez un ou plusieurs jours, ou cochez All Week (Toute la semaine) pour inclure tous les jours.

Time (Heure): Cochez la case All Days (Tous les jours) ou entrez une heures de début et une heures de fin pour le calendrier.

Wireless Sélectionnez On ou Off dans le menu (Sans fil): déroulant.

Add (Ajouter): Cliquez sur Add (Ajouter) pour enregistrer le calendrier. Vous doivent cliquer sur Save Settings (Enregistrer les paramètres) au-dessus pour appliquer les calendriers.

Schedule Rules List La liste des calendriers apparait dans cette (Liste des règles de zone. Cliquez sur l'icone Edit (Modifier) pour calendrier): effectuer des modifications ou sur l'icone Delete (Supprimer) pour supprimer le calendrier sélectionné.

Maintenance Admin

Cette page vous permet de modifier le mot de passer Administrateur. Admin possede un droit d'acces en lecture/ écriture.

Password Saisissez un nouveau mot de passer pour le compte (Mot de passer): administrateur. L'administrateur peut modifier les paramètres.

Verify Password Saisissez le même mot de passer que celui qui vous (Confirmer le mot avec entré dans la zone de texte précédent以来 in de salle) : de vérifier son exactitude.

Heure

L'option Time Configuration (Configuration de l'heure) vous permet de configurer, demettre a jour et de gerer l'heure de l'horloge système interne. Dans cette section, vous pouze définir le fuseau hora correspondant à votre emplacement géographique. L'heure d'éte peut également être configurée pour ajuster l'heure automatiquement en cas de besoin.

Time Zone Sélectionnez le fuseau horsaire dans le menu (Fuseau horsaire): déroulant.

Daylight Saving Pour sélectionner l'heure d'été manuellement, (Heure d'été) : cochez la case Enable Daylight Saving (Activer l'heure d'été). Ensuite, utilisez le menu déroulant pour sélectionner une heure d'été avant d'en saisir les dates de début et de fin.

Enable NTP Server Le protocole NTP (Network Time Protocole) (Activier le serveur synchronise les heures des horloges des NTP): ordinateurs d'un réseau. Cochez cette case pour utiliser un serveur NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local.

NTP Server Used Indiquez le serveur NTP ou selectionnez-en un (Serveur NTP dans le menu déroulant. utilise) :

Manual Pour saisir l'heure manuellement, saississez (Manuelle): les valeurs dans les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde), puis cliquez sur Save Settings (Enregister les paramètres). Vous pouvez également cliquer sur le bouton Copy Your Computer's Time Settings (Copier les paramètres horaires de votre ordinateur) en bas de l'écran.

Système

Save To Local Hard Utilisez cette option pour enregistrer les Drive (Enregistrer paramètres de configuration actuels du point sur le disque dur d'accès dans un fichier du disque dur de local): l'ordinateur que vous utilisez. Commencez par cliquer sur le bouton Save (Enregistrer). Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y selectionner un emplacement et un nom de fichier pour les paramètres.

Load From Local Utilisez cette option pour restaurer des Hard Drive (Charger paramètres de configuration du point d'accès depuis le disque dur préalablement enregistrés. Commencez par local): utiliser la commande Browse (Parcourir) pour rechercher un fichier de paramètres de configuration précédemment enregistré. Ensuite, cliquez sur le bouton Load (Charger) pour les transférer vers le point d'accès.

Restore To Factory Cette option rétablit tous les paramètres de Default (Restaurer configuration du point d'accès qui étaient

les paramètres par effectifs à sa sortie d'usine. Les paramètres qui n ont pas été enregistrés sont perdus, y compris les règles que vous défaut): avez créées. Si vous foulez enregistrer les paramètres de configuration actuels du point d'accès, utilisez le bouton Save (Enregistrer) ci-dessus.

Reboot The Device Cliquez pour réinitialiser le pont.

(Réinitialiser le

periphérique) :

Clear Language Cliquez pour supprimer le pack linguistique. L'interface Web apparait ainsi de nouveau en angeais.

Pack (Effacer le

pack linguistique) :

Microprogramme

Cette page vous permet de partager à jour le microprogramme du point d'accès. Vérifiez que le microprogramme que vous pouze utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Veuillez consulter le site de support D-Link pour prendre connaissance des mises à jour du microprogramme (http://support.dlink.com) et les télécharger sur votre disque dur.

Browse
Après avoir téléchargeé le nouveau microprogramme, (Parcourir) : cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Télécharger) pour terminer la mise à jour du microprogramme.

Upload ÀpRES avoir mis à jour un microprogramme sur votre (Télécharger) : ordinateur, utilisez cette option pour rechercher le fichier, puis téléchargez les informations sur le pont.

Pack linguistique

You pouvez modifier la langue de l'interface Web en téléchargeant les packs linguistiques disponibles.

BrowseAprés avoir télécharge le nouveau pack (Parcourir):linguistique,cliquez surBrowse(Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload(Telecharger) pour terminer la mise a jour du pack linguistique.

Si vous chargez un pack linguistique et que vous souhaitez revenir à l'anglais, cliquez sur Maintenance > System (Système), puis cliquez sur Clear (Effacer) en regard de Clear Language Pack (Effacer le pack linguistique).

État

Informations sur le péripérique

Ct 1522

General Affiche l'heure du point d'accès et la version (Généralités) : du microprogramme.

LAN (Réseau local): Affiche l'adresse MAC et les paramètres de l'adresse IP privée (locale) du point d'accès.

Wireless LAN (Réseau local sans fil): Affiche l'adresse MAC sans fil et les paramètres de votre réseau sans fil, comme le SSID et le canal.

Journaux

Le point d'accès consigne (enregistrre) automatiquement les événements d'intérêt possible dans sa mémoire interne. Si celle-ci devient insuffisante pour tous les événements, les journaux des anciens événements sont supprimés, et ceux des événements plus récents sont conservés. L'option Logs (Journaux) vous permet d'afficher les journaux du point d'accès. Vous pouvez définir les types d'événements que vous poulez voir et le niveau des événements à afficher. Ce point d'accès dispose également d'une prise en charge des serveurs Syslog. Vous pouvez ainsi envoyer les fichiers journaux sur un ordinateur de votre réseau utilisant un utilitaire Syslog.

What to View (Quels Vous pouvez afficher trois types de journaux : éléments afficher) : activités système, activités sans fil et informations.

Cochez la case correspondant au(x) type(s) que vous poulez afficher dans le journal.

Enable Cochez cette case et saisissez un nom de Log Remote Log Server (Serveur de journaux) ou une adresse IP (Activer le journal pour activer la fonction de journal distant. distant):

Apply Log Cliquez sur ce bouton pour filtrer immédiatement Settings Now les résultats du journal afin que les options (Appliquer les sélectionnées apparaissent dans la section Log paramètres Details (Détails du journal) de cet écran.

du journal maintenant):

Refresh Met à jour les détails du journal à l'écran, si bien (Actualiser): que seules les activités récentes sont affichées.

Clear (Effacer): Cette option efface la totalité du contenu du journal.

Save Log Cette option enregistré le point d'accès dans un (Enregistrer le fichier journal de votre ordinateur. journal):

Aide

DAP-1522	SETUP	ADVANCED	MAINTENANCE	STATUS	HELP
MENU	SUPPORT MENU				Helpful Hints...
SETUP	Setup Help • Wizard • Wireless • Network Settings
ADVANCED
MAINTENANCE
STATUS	Advanced Help • Advanced Wireless • QoS • Schedule
	Maintenance Help • Admin • Time • System • Firmware
	Status Help • Device Info • Logs

Sécurité du réseau sans fil

Cette section presente les différents niveaux de sécurité que vous pouvez utiliser pour protégger vos données des intrus. Le

DAP-1522 offre les types de sécurité suivants :

• WPA2 (Wi-Fi Protected Access 2 = Accès protégé Wi-Fi 2)

WPA2-PSK (clé pré-partagée)

• WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi)

WPA-PSK (clé pré-partagée)

WEP est l'acronyme de Wired Equivalent Privacy. Il repose sur la norme IEEE 802.11 et utilise l'algorithmme de chiffrement RC4. Le WEP renforce la sécurité car il crypte les données sur votre réseau sans fil pour les protégger à mesure qu'elles sont transmises d'un pérophérique sans fil à l'autre.

Pour pouvoir acceder à un réseau WEP, vous doivent connaître la clé. La clé est une chaîne de caractères créé par vos soins. Quand vous utilisez le WEP, vous doivent déterminer le niveau de chiffrement. C'est lui qui détermine la longueur de la clé. Un chiffrement sur 128 bits requiert une clé plus longue qu'un chiffrement sur 64 bits. Les clés sont définies en saississant une chaîne au format hexadecimal (caractère 0 à 9 et A à F) ou au format ASCII (American Standard Code for Information Interchange, caractères alphanumeric). Le format ASCII vous permet de saisir une chaîne plus facile à mémoriser. Cette chaîne ASCII est ensuite convertie au format hexadecimal pour être utilisée sur le réseau. Vous pouvez définitir jusqu'à quatre clés, ce qui vous permet d'en changer facilement.

Définition du WPA

Le WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).

Voici les 2 principales améliorations par rapport au WEP :

• Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et en ajoutant une fonction de contrôle d'intégrité, ce qui garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
• Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

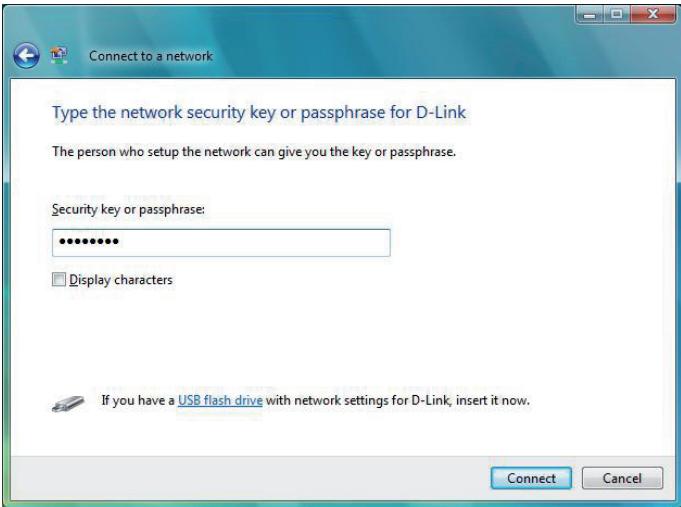

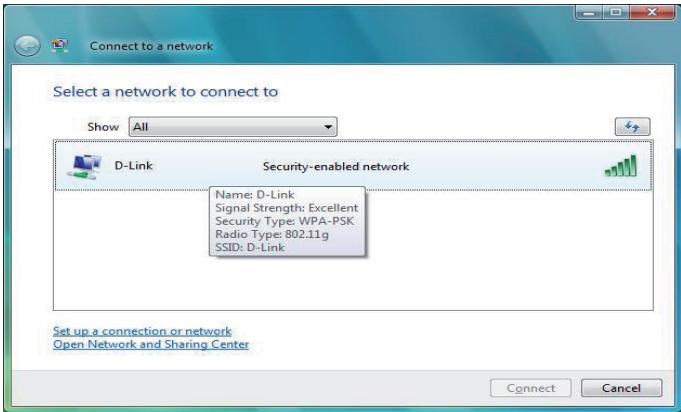

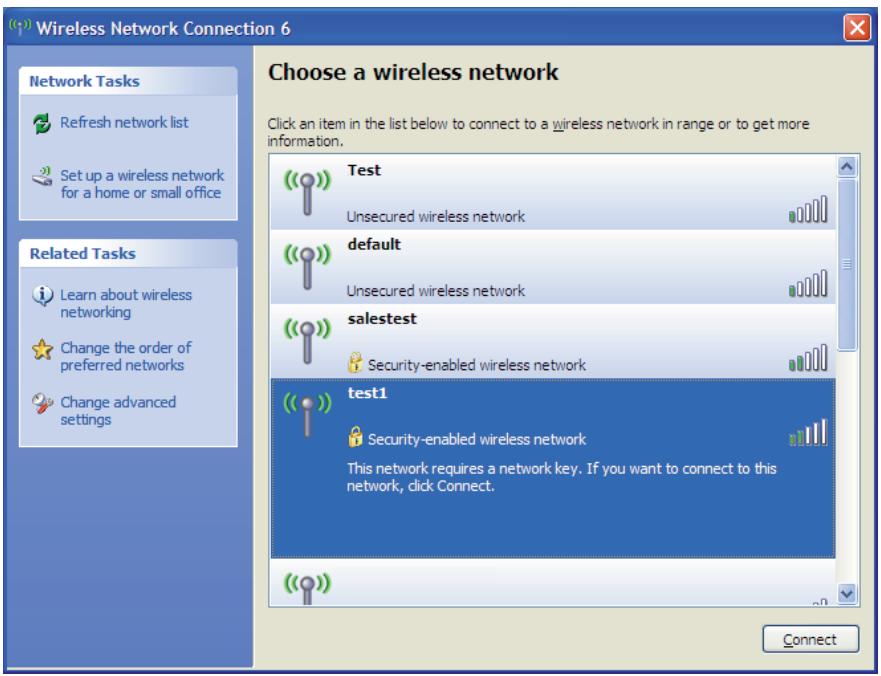

Le WPA-PSK/WPA2-PSK utilise un mot de passer ou une clé pour authenticateur votre connexion sans fil. La clé est un mot de passer alphanumérique compensant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur votre pont ou point d'accès sans fil.

Le WPA/WPA2 comprend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Configuration du WEP en mode PA

Il est recommandé d'activer le chiffrement sur votre point d'accès sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l'adresse IP du point d'accès (192.168.0.1). Cliquez sur Setup (Configuration), puis sur Wireless Settings (Paramètres sans fil) à gauche.
2. En regard de Security Mode (Mode de sécurité), dans la section Wireless Security Mode (Mode de sécurité sans fil), sélectionnez WEP.
3. En regard de WEP Key Length (Longueur de clé WEP), dans la section WEP, Sélectionnez les deux types d'entrée (hexadécimale ou ASCII) et le niveau de chiffrement (64 ou 128 bits). Hex(recommandé): Leslettres de A à F et les chiffres de 0 à 9 sont valides.

1. En regard de Default WEP Key (Clé WEP par défaut), Sélectionnez la première sélection du menu dérounant (WEP Key 1 [Clé WEP 1]). Saisissez une clé WEP que vous creez dans les champs WEP Key (Clé WEP) et Verify WEP Key (Vérifier la clé WEP). Veillez à saisir cette clé de manière identique sur tous les périhériques sans fil. Vous pouvez saisir jusqu'à 4 clés différentes en utilisant le menu dérouulant Default WEP Key (Clé WEP par défaut).
2. En regard de Authentication (Authentication), Sélectionnez Open (Ouvrir) ou Shared Key (Clé partagée).
3. Cliquez sur Save Settings (Enregistrer les parametes) en haut de la fenetre pour enregistrer vos parametes. Si vous configUREZ le point d'accès à l'aide d'un adaptorateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WEP sur votre adaptorateur et que vous saisissiez la même clé WEP que celle du point d'accès.

Il est recommandé d'activer le chiffrement sur votre point d'accès sans fil avant vos adaptateurs réseau sans fil. Veuillez établit une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du point d'accès (192.168.0.1). Cliquez sur Setup (Configuration), puis sur Wireless Settings (Paramètres sans fil) à gauche.
2. En regard de Security Mode (Mode de sécurité), dans la section Wireless Security Mode (Mode de sécurité sans fil), Sélectionnez WPA-Personal.

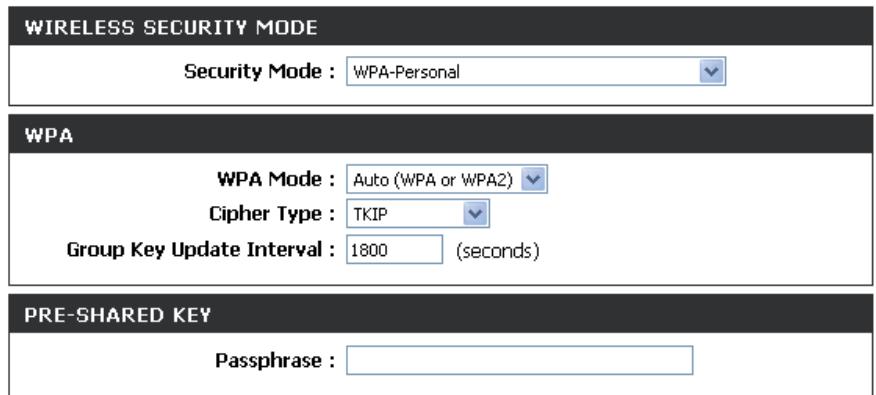

3. En regard de WPA Mode (Mode WPA), dans la section WPA, Sélectionnez Auto (WPA ou WPA2), WPA2 Only (WPA2 seulement) ou WPA Only (WPA seulement). Utilisez Auto si vous avez des clients sans fil qui utilisent à la fois le WPA et le WPA2.

1. En regard de Cipher Type (Type de chiffrement), Sélectionnez TKIP, AES ou TKIP and AES (TKIP et AES).
2. En regard de Group Key Update Interval (Intervalle de mise à jour de la clé de groupe), saisissez la durée avant que la clé de groupe utilisée pour les données de diffusion générale et de multidiffusion ne soit changée.
3. En regard de Pre-Shared Key (Clé pré-partagée), saisissez une clé dans le champ Passphrase (Mot de passer). Entrez la clé sous forme de mot de passer au format ASCII aux deux extrémités de la connexion sans fil. Elle doit comprendre entre 8 et 63 caractères.
4. Cliquez sur Save Settings (Enregistrer les parametes) en haut de la fenêtre pour enregistrer vos parametes. Si vous configUREZ le point d'accès à l'aide d'un adaptateur sans fil, la connectivité est perdue jusqu'à ce que vous activiez WPA-PSK sur votre adaptateur et que vous saississiez le même mot de passer que celui du routeur.

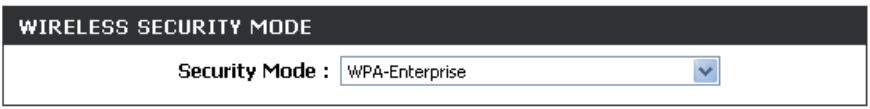

Configuration de WPA entreprise (mode PA)

Il est recommandé d'activer le chiffrement sur votre point d'accès sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Your signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l'adresse IP du point

d'accès (192.168.0.1). Cliquez sur Setup (Configuration), puis sur Wireless Settings (Paramètres sans fil) à gauche.

1. En regard de Security Mode (Mode de sécurité), dans la section Wireless Security Mode (Mode de sécurité sans fil), Sélectionnez WPA-Enterprise.
2. En regard de WPA Mode (Mode WPA), dans la section WPA, Sélectionnez Auto (WPA ou WPA2), WPA2 Only (WPA2 seulement) ou WPA Only (WPA seulement). Utilisez Auto si vous avez des clients sans fil qui utilisent à la fois le WPA et le WPA2.

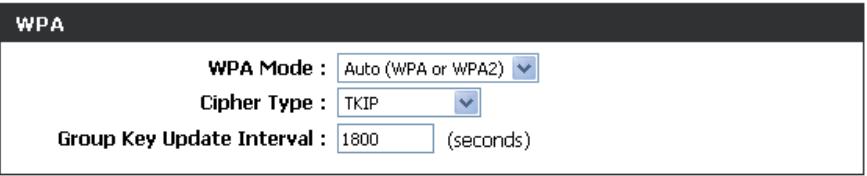

4 En regard de Cipher Type (Type de chiffrement), sélectionnez TKIP, AES ou TKIP and AES (TKIP et AES).
5. En regard de Group Key Update Interval (Intervalle de mise à jour de la clé de groupe), saisissez la durée avant que la clé de groupe utilisé pour les données de diffusion générale et de multidiffusion ne soit changée.

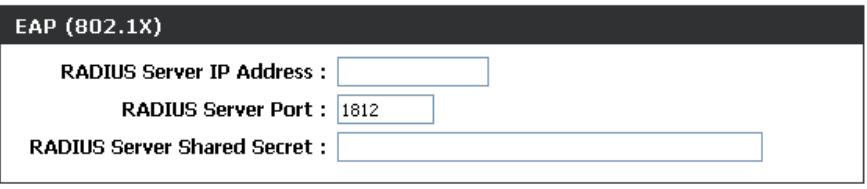

6. En regard de RADIUS Server IP Address (Adresse IP du serveur RADIUS), dans la section EAP (802.1X), saisissez l'adresse IP de votre serveur RADIUS.
7. En regard de RADIUS Server Port (Port du serveur RADIUS), saississez le port utilisé avec votre serveur RADIUS. 1812 est le port par défaut.
8. En regard de RADIUS Server Share Secret (Secret partagé du serveur RADIUS), saississez la clé de sécurité.
9. Cliquez sur Save Settings (Enregistrer les parametes) en haut de la fenetre pour enregistrer vos parametes.

Configuration du WEP (mode pont)

Il est recommandé d'activer le chiffrement sur votre point d'accès sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Your signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du pont (192.168.0.1). Cliquez sur Setup (Configuration), puis sur Wireless Settings (Paramètres du réseau sans

fil).

1. Pour Security Mode (Mode de sécurité), dans la section Wireless Security Mode (Mode de sécurité sans fil), Sélectionnez WEP.
2. En regard de WEP Key Length (Longueur de clé WEP), dans la section WEP, Sélectionnez les deux types d'entrée (hexadécimale ou ASCII) et le

niveau de chiffrement (64 ou 128 bits). Hex (recommandé) : Les lettres de A à F et les chiffres de 0 à 9 sont valides.

1. Pour Default WEP Key (Clé WEP par défaut), Sélectionnez la première sélection du menu dérounant (WEP Key 1 [Clé WEP 1]). Saisissez une clé WEP que vous creez dans les champs WEP Key (Clé WEP) et Verify WEP Key (Vérifier la clé WEP). Veiliez à saisir cette clé de manière identique sur tous les périhériques sans fil. Vous pouvez saisir jusqu'à 4 clés différentes en utilisant le menu dérounant Default WEP Key (Clé WEP par défaut).
2. Pour Authentication (Authentication), Sélectionnez Open (Ouvrir) ou Shared Key (Clé partagée).
3. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer les paramètres. Si vous configUREZ le point d'accès à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WEP sur votre adaptorateur et que vous saississiez la même clé WEP que celle du point d'accès.

Il est recommandé d'activer le chiffrement sur votre point d'accès sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du pont (192.168.0.1). Cliquez sur Setup (Configuration), puis sur Wireless Settings (Paramètres sans fil) à gauche.
2. En regard de Security Mode (Mode de sécurité), dans la section Wireless Security Mode (Mode de sécurité sans fil)sélectionnez WPA-Personal.
3. En regard de WPA Mode (Mode WPA), dans la section WPA, Sélectionnez Auto (WPA ou WPA2), WPA2 Only (WPA2 seulement) ou WPA Only (WPA seulement). Utilisez Auto si vous avez des clients sans fil qui utilisent à la fois le WPA et le WPA2.

4 En regard de Cipher Type (Type de chiffrement), sélectionnez TKIP, AES ou TKIP and AES (TKIP et AES).
5. En regard de Group Key Update Interval (Intervalle de mise à jour de la clé de groupe), saisissez la durée avant que la clé de groupe utilisé pour les données de diffusion générale et de multidiffusion ne soit changée.
6. En regard de la section Pre-Shared Key (Clé pré-partagée), saississez une clé dans le champ Passphrase (Mot de passer). Entrez la clé sous forme de mot de passer au format ASCII aux deux extrémités de la connexion sans fil. Elle doit comprendre entre 8 et 63 caractères.
7. Cliquez sur Save Settings (Enregistrer les parametes) en haut de la fenêtre pour enregistrer vos parametes. Si vous configUREZ le point d'accès à l'aide d'un adaptateur sans fil, la connectivité est perdue jusqu'à ce que vous activiez WPA-PSK sur votre adaptorateur et que vous saississiez le même mot de passer que celui du routeur.

Connexion à un réseau sans fil À l'aide de Windows® XP

Les utilisateurs de Windows® XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire

de Windows® XP, comme indiqué ci-dessous.

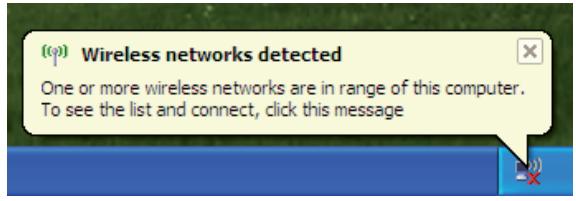

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.

ou

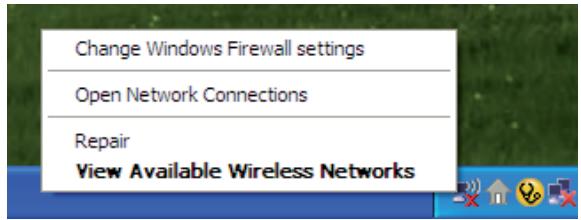

Cliquez avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran, à côté de l'heure). Sélectionnez Afficher les réseaux sans fil disponibles.

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connexion.

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

Configuration du mode WEP

Il est recommandé d'activer le WEP sur le pont ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.

1. Ouvrez l'utilitaire sans fil de Windows® XP en cliquant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connecter.

1. La boîte de dialogue Connexion réseau sans fil apparait. Saisissez la même clé WEP que celle de votre point d'accès, puis cliquez sur Connecter

La connexion au réseau sans fil peutmettre 20 à 30 secondes pour devenir effective. Si elle échoue,veuilleszerifier que les paramétres du WEP sont corrects.La clé WEP doit être strictement identique à cette du point d'accès sans fil.

Configuration de WPA-PSK

Il est recommandé d'activer le WEP sur le pont ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.

1. Ouvrez l'utilitaire sans fil de Windows® XP en cliquant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connecter.

1. La boîte de dialogue Connexion réseau sans fil apparait. Saisissez le mot de passer WPA-PSK, puis cliquez sur Connecter

La connexion au réseau sans fil peutmettre 20 à 30 secondes pour devenir effective. Si elle échoue, veuilles vérifier que les paramètres de WPA-PSK sont corrects. Le mot de passer WPA-PSK doit être strictement identique à celui du point d'accès sans fil.

Connexion à un réseau sans fil À l'aide de Windows Vista®

Les utilisateurs de Windows Vista® peuvent utiliser l'utilitaire sans fil intégré. Suivez les instructions suivantes :

Dans le menu Démarrer, allez dans Panneau de configuration, puis cliquez sur Centre Réseau et partage.

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur un réseau (affiché à l'aide du SSID) sous Connexion à un réseau, puis cliquez sur le bouton Connector.

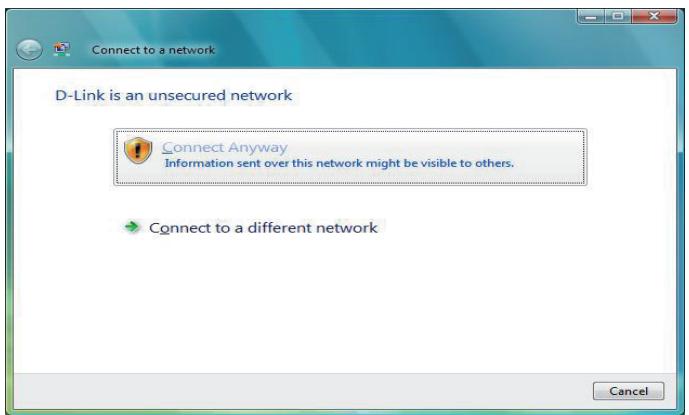

Cliquez sur Je confirme la demande de connexion pour continuer.

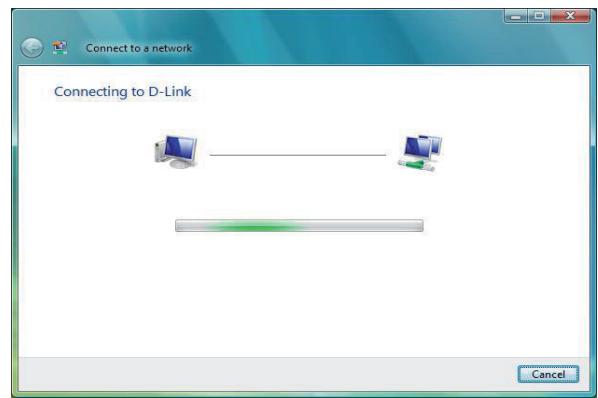

L'utilitaire affiche la fenêtre suivante pour indiquer qu'une connexion est établie.

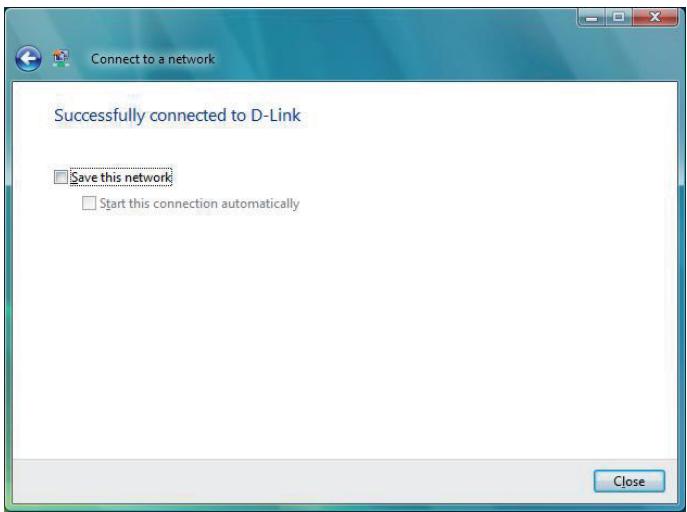

La fenêtre finale indique qu'une connexion a été établie avec succès.

Les deux pages suivantes affichent les fenêtres servant à se connecter à un réseau sans fil WEP ou WPA/PSK.

Configuration du mode WEP

Il est recommandé d'activer le WEP sur le pont ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.

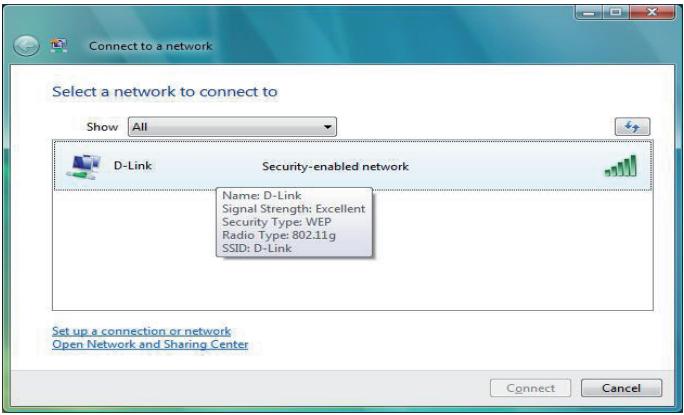

Cliquez sur un réseau (affiché à l'aide du SSID) à l'aide du WEP sous Connexion à un réseau, puis cliquez sur le bouton Connector.

Saisissez la clé de sécurité ou le mot de passer adapté dans le champ prévu à cet effet, puis cliquez sur le bouton Connector.

Configuration de WPA-PSK

Il est recommandé d'activer le WEP sur le pont ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous doivent connaître la clé WEP utilisée.

Cliquez sur un réseau (affiché à l'aide du SSID) à l'aide du WPA-PSK sous Connexion à un réseau, puis cliquez sur le bouton Connecter.

Saisissez la clé de sécurité ou le mot de passer adapté dans le champ prévu à cet effet, puis cliquez sur le bouton Connector.

Résolution des problèmes

Ce chapitre fournit des solutions aux problèmes pouvant survenir lors de l'installation et de l'utilisation du DAP-1522. Lisez les descriptions suivantes si vous rencontres des problèmes (les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre système d'exploitation, les captures décran de votre ordinateur seront similaires aux exemples suivants.)

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web ?

Lorsque vous saississez l'adresse IP du point d'accès D-Link (192.168.0.50.1 par exemple), vous ne vous connectez pas à un site Web ou à Internet. L'utilitaire est intégré dans une puce ROM du péripérisque lui-même. Notre ordinateur doit se trouver sur le même sous-reseau IP pour se connecter à l'utilitaire Web.

• Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :

• Microsoft Internet Explorer(r) 6.0 et version supérieure

• Mozilla Firefox 3.0 et version supérieure
• Google(tm) Chrome 2.0 et version supérieure

• Apple Safari 3.0 et version supérieure

• Vérifiez la connectivité physique en contrôle que levoyant reste allumé sur le péripérisque. S'il ne l'est pas, essayez un autre cable ou connectez-vous à un autre port du péripérisque, si possible. Si l'ordinateur est étant, le voyant l'est peut-être également.

• Désactivez les logiciels de sécurité Internet exécutés sur l'ordinateur. Les pare-feu logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows® XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.

• Configurez vos paramètres Internet :

• Allez dans démarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icone Options Internet. Sous l'onglet Sécurité, cliquez sur le bouton Rétablir toutes les zones au niveau par défaut.

• Cliquez sur l'onglet Connexions, puis définissee l'options de numérotation sur Ne jamais étabir de connexion. Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK.
• Sous l'onglet Avancés, cliquez sur le bouton Rétablir les paramètres avancés. Cliquez trois fois sur OK.

• Fermez votre navigateur Web (s'il est ouvert), puis rouvre-le.

• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saississez l'adresse IP de votre point d'accès D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web.

• Si vous ne parvenez toujours pas à acceder à la configuration, débranchez l'alimentation du point d'accès pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'acceder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que doit je faire si j'oublie mon mot de passer ?

Si vous oubliez votre mot de passer, vous devez réinitialiser votre point d'accès. Malheureusement, cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le point d'accès, localisez le bouton de réinitialisation (orifice) à l'arrête de l'appareil. Lorsque le point d'accès est allumé, utilisez un trombone pour maintainir le bouton enforcé pendant 10 secondes. Relâchéz-le pour que le point d'accès réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'accéder au point d'accès. L'adresse IP par défaut est 192.168.0.50. Lorsque vous vous connectez, le nom d'utilisateur est administré dans laisserze la case de mot de passée vide.

1. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et receivevoir des couriers électroniques lorsque je me connecte via mon point d'accès ?

Si vous avez des difficultés à envoyer ou receivevoir des couriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).

Remarque : Les utilisateurs d'AOL DSL+ doivent utiliser une MTU de 1400.

Pour couver la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d'acceder. Il peut s'agit d'un autre ordinateur ou d'une URL.

• Cliquez sur Demarrer, puis sur Exécuter.
• Sous Windows® 95, 98 et Me, saisissez command (sous Windows® NT, 2000 et XP saisissez cmd), puis appuyez sur Entrée (ou cliquez sur OK).
• Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécifié ping [url] [-f] [-l] [valeur MTU]

Example : ping yahoo.com -f -l 1472

Vous doivent commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une ↔ response, augmentez de 2 jusqu'à ce que vous obtienez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).

Après avoir trouvez votre MTU, vous pouvez maintainant configurerer votre point d'accès à l'aide de la taille de MTU appropriée.

Pour modifier la vitesse de la MTU sur votre point d'accès, procédez comme suit :

• Ouvrez votre navigateur, saisissez l'adresse IP de votre point d'accès (192.168.0.1), puis cliquez sur OK.
• Saisissez votre nom d'utilisateur (admin) et votre mot de passer (vierge par défaut). Cliquez sur OK pour acceder à la page de configuration Web du périphérique.
• Cliquez sur Configuration, puis sur Configuration manuelle.
• Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Enregistrer les paramètres pour enregistrer vos paramètres.
• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continue à la modifier par étapes de dix.

Bases de la technologie sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'acceder en toute sécurité aux données que vous voulez, quand et où vous le voulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et recoit des données par signaux radio只不过 que par des cables. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocôles que les cartes d'adaptateurs Ethernet.

Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local cable. Un point d'accès sans fil est un pérophérique qui sert à créé ce lien.

Définition de « sans fil »

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

D-Link est non seulement le leader mondial, mais aussi le concepteur, développement et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle ?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'accès au réseau. Vous devez vous couver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil et le réseau personnel sans fil.

Réseau local sans fil

Dans un réseau local sans fil, un périphériqueappele Point d'acces (PA) connecte vos ordinateurs au réseau. Ce point d'acces possede une petite antennue qui lui permit de transmettre et de receivevoir des données via des signaux radio.Un point d'acces interieur (tel que celui illustré) permect de transférer le signal jusqu'a 90 metres.AVEC un point d'acces extérieur,le signal peut atteindre jusqu'a 48 km pour alimenter certains lieux,tels que des unités de production, des sites industriels,des colliges et des lycées,des aeroports,des parcours de golf,et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil

Le Bluetooth est la technologie sans fil de reférence dans l'industrie pour le réseau personnel sans fil. Les péripériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.

La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en退还, elles utilisent moins de puissance. Cette technologie est donc ideale pour les périhériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Quutilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.

À domicile

• Offre un accès haut débit à toutes les personnes du domicile
• Surf sur le Web, contrôle des couriers électroniques, messagerie instantanée, etc.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

Maîtrisez tout à domicile, comme vous le fériez au bureau
- Accès distant au réseau de votre bureau, depuis votre domicile
- Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
- Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisée ?

La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Lesgens approucem leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez acceder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hotels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre pont ou point d'accès

Veillez à placer le pont/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un repétateur sera peut-être nécessaire pour dopér le signal et étendre la portée.

Éliminez les interférences

Placez les apparèils menagers (par ex. téléphones sans fil, jours à micro-ondes, haut-parleurs sans fil et télévisions) aussi loin que possible du pont/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparèils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le point d'accès. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une manière générale, il existe deux modes de mise en réseau :

• Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un pont sans fil.
• Ad-hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus réseau sans fil ou plus).

Un réseau d'infrastructure comporte un point d'accès ou un pont sans fil. Tous les péripériques sans fil (ou clients) se connectent au pont ou au point d'accès sans fil.

Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

Bases de la mise en réseau

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, veuillez procédér comme suit.

Cliquez sur Demarrer > Exécuter). Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK.

À l'invite, saisissez ipconfig , puis appuyez sur Entrée

La IP address (adresse IP), le subnet mask (masque de sous-réseau) et la default gateway (passerelle par défaut) de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et

les paramètres de votre point d'accès. Certains programmes logiciels pare-feuBloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Si vous vous connectez à un réseau sans fil d'un point d'accès sans fil (par ex. un hôtel, un café ou un aéroport), veuillez contacter un collaborateur ou un administrateur pour vérifier ses paramètres réseau sans fil.

Attribution statique d'une adresse IP

Si vous n'utilise pas de passerelle/point d'accès compatible avec le serveur DHCP, ou si vous nevez attribuer une adresse IP statique, veuilles proceder comme suit :

Étape 1

Windows® XP : Cliquez sur Demarrer > Panneau de configuration > Connexions réseau

Windows® 2000 : Sur le Bureau, cliquez avec le bouton droit de la souris sur Voisinage reseau > Propriétés.

Étape 2

Cliquez avec le bouton droit de la souris sur Connexion au réseau local qui représenté votre adaptateur réseau, puis sélectionné Propriétés

Étape 3

Mettez en surbrillance Protocole Internet (TCP/IP) puis cliquez sur Propriétés

Étape 4

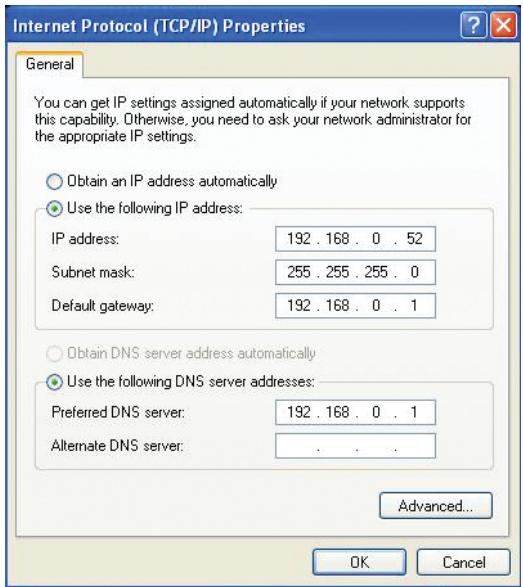

Cliquez sur Utiliser l'adresse IP suivante, puis saisissez une adresse IP du même sous-réseau que vous réseau ou l'adresse IP du réseau local de votre point d'accès.

Exemple : Si l'adresse IP du réseau local du point d'accès est 192.168.0.1, faites de 192.168.0.X votre adresse IP, X représentant un chiffre entre 2 et 99. Vérifie que le nombreChoisi n'est pas utilisé sur le réseau. Définissez la même Default Gateway (Passerelle par défaut) que celle de l'adresse IP du réseau local de votre point d'accès (192.168.0.1).

Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouze quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Cliquez deux fois sur OK pour enregistrrer vos paramètres.

Caractéristiques techniques

Normes

• IEEE 802.11n
• IEEE 802.11a
• IEEE 802.11g
• IEEE 802.11b
• IEEE 802.3
• IEEE 802.3u

Sécurité

WPA-Personal
WPA2-Personal
WPA-Enterprise
WPA2-Enterprise
- WEP sur 64/128 bits

Débits des signaux sans fil¹

• 300Mbits/s

108 Mbits/s

• 54 Mbits/s

48 Mbits/s

36 Mbits/s

24 Mbits/s

18 Mbits/s

12 Mbits/s

11 Mbits/s

• 9 Mbits/s

• 6 Mbits/s

• 5,5 Mbits/s

• 2 Mbits/s

• 1 Mbits/s

Tension de fonctionnement maximal

• 3,3 V

Intensité de fonctionnement maximale

• 1435 mA

Modulation

• 11b: DQPSK, DBPSK et CCK
• 11a/g : BPSK, QPSK, 16QAM, 64QAM, OFDM
• 11n: BPSK, QPSK, 16QAM, 64QAM, OFDM, MCS

Plage de fréquences²

• 2,4 GHz à 2,483 GHz

• 5,15 GHz~5,825 GHz³

Voyants lumineux

• Alimentation

• Pont

• PA

• Réseau local

Température de fonctionnement

• 0°C à 40°C

Humidité

• 90 % maximum (sans condensation)

Sécurité et Émissions

FCC

CE

• IC

C-Tick

• CSA

Dimensions

• L = 13,8 cm
• P = 10,8 cm
• H = 3,0 cm
