Type de produit	Point d'accès sans fil / Pont Ethernet
Marque	D-Link
Modèle	DWL-G810
Dimensions (approx.)	150 x 100 x 30 mm
Poids (approx.)	200 g
Alimentation	Adaptateur secteur 5 V CC, 2,5 A
Consommation électrique	12,5 W max
Normes sans fil	IEEE 802.11b/g
Débit sans fil	Jusqu'à 54 Mbit/s (802.11g)
Interface réseau	1 port Ethernet 10/100 Auto MDI/MDIX
Adresse IP par défaut	192.168.0.30
Masque de sous-réseau par défaut	255.255.255.0
Cryptage	WEP 64 et 128 bits
Gestion	Interface Web (navigateur)
Configuration minimale	Navigateur Internet (IE6, Netscape 6.2.3 ou équivalent)
Compatible avec	Xbox, PlayStation 2, PC, imprimante réseau
Antenne	Intégrée
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Mot de passe administrateur, cryptage WEP
Pièces détachées	Adaptateur secteur, câble Ethernet (fournis)
Réparabilité	Non spécifiée – contacter le support technique

FOIRE AUX QUESTIONS - DWL-G810 D-LINK

Comment configurer le DWL-G810 pour la première fois ?

Branchez le DWL-G810 à votre ordinateur via un câble Ethernet. Ouvrez un navigateur et tapez http://192.168.0.30. Connectez-vous avec le nom d'utilisateur admin (mot de passe vide). Suivez l'assistant de configuration (Run Wizard).

Quelle est l'adresse IP par défaut du DWL-G810 ?

L'adresse IP par défaut est 192.168.0.30 avec un masque de sous-réseau 255.255.255.0.

Comment réinitialiser le mot de passe administrateur ?

Si vous avez oublié le mot de passe, vous devez réinitialiser l'appareil aux paramètres d'usine. Maintenez enfoncé le bouton Reset (à l'arrière) pendant 10 secondes. L'appareil redémarrera avec les réglages par défaut.

Le DWL-G810 est-il compatible avec la Xbox ou la PlayStation 2 ?

Oui, il est conçu pour fonctionner avec la Xbox et la PlayStation 2. Branchez simplement un câble Ethernet entre le DWL-G810 et la console, puis configurez les paramètres sans fil via l'interface Web.

Quel type de cryptage sans fil est pris en charge ?

Le DWL-G810 prend en charge le cryptage WEP 64 bits et 128 bits. Il n'est pas compatible avec WPA ou WPA2.

Comment attribuer une adresse IP statique à mon ordinateur pour configurer le DWL-G810 ?

Sous Windows, allez dans Panneau de configuration > Connexions réseau, faites un clic droit sur la connexion concernée, puis Propriétés. Sélectionnez Protocole Internet (TCP/IP) et choisissez Utiliser l'adresse IP suivante. Entrez une adresse comme 192.168.0.51 avec masque 255.255.255.0. Sous Mac OS X, allez dans Préférences Système > Réseau et configurez manuellement.

Puis-je utiliser le DWL-G810 en mode Ad Hoc ?

Oui, lors de la configuration via l'assistant, à l'étape 2, vous pouvez sélectionner le mode de fonctionnement Ad Hoc au lieu d'Infrastructure. Cela permet une connexion directe entre périphériques sans point d'accès.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au DWL-G810 et à une prise fonctionnelle. Si le problème persiste, essayez un autre adaptateur secteur compatible (5V DC, 2.5A). Contactez le support si nécessaire.

Le DWL-G810 est-il compatible avec les imprimantes réseau ?

Oui, le DWL-G810 peut être connecté à une imprimante réseau via son port Ethernet pour la rendre accessible sans fil. Assurez-vous que l'imprimante dispose d'un port Ethernet.

Comment nettoyer le DWL-G810 ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI DWL-G810 D-LINK

Ce produit peut être configuré à l'aide de n'importe quel navigateur internet actuel, comme Internet Explorer 6 ou Netscape Navigator 6.2.3.

DWL-G810

D-Link AirPlus XtremeG Pont Ethernet réseau sans fil

Avant de commencer

Vous devez avoir au minimum:

• Un périphérique compatible Ethernet, comme une console de produits, un ordinateur portable ou de bureau, une imprimante réseau ou un décodeur reliés au DWL-G810.

Vérifiez le contenu de l'emballage

Point Ethernet réseau sans fil DWL-G810

CD-ROM (manuel et garantie)

Un câble Ethernet (de catégorie 5 UTP)

Adaptateur secteur 5V DC, 2.5A

L'alimentation du routeur sous

Une tension différente de la tension nominale endommagera ce produit et annulera la garantie.

Si l'un des éléments ci-dessus manque, contactez votre revendeur.

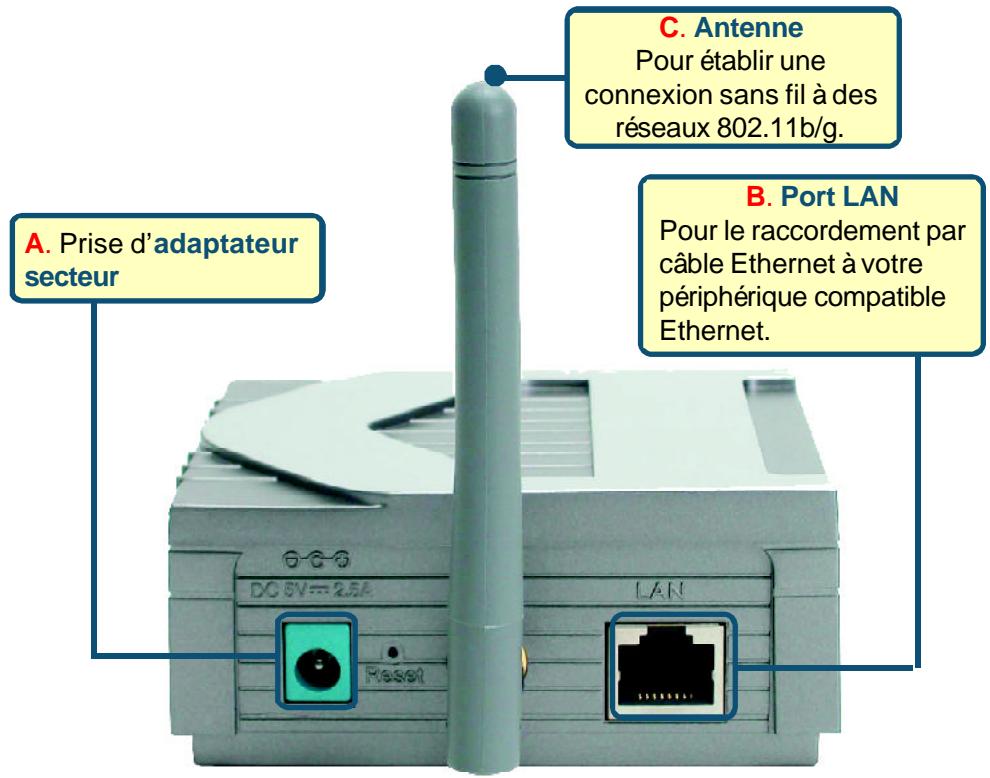

Raccordement du DWL-G810 à votre périphérique compatible ethernet

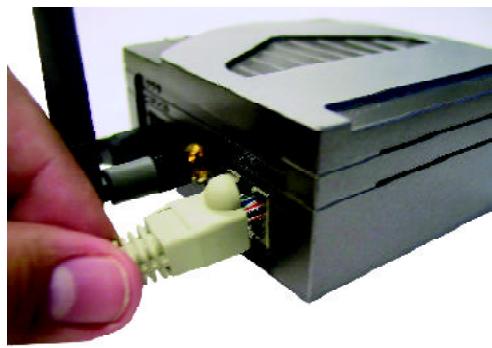

A. Connectez le cable de l'adaptateur secteur à la prise située à l'arrière du DWL-G810 et branchez l'adaptateur secteur sur une prise murale ou sur un bloc multiprise. Levoyant d'alimentation doit s'allumer. B. Connectez le cable Ethernet (fourni) entre le port Ethernet situé à l'arrière du DWL-G810 et le port Ethernet du périphérique (c'est à dire du décembre, de la console de produits, de l'ordinateur portable ou de bureau ou de l'imprimante réseau). Levoyant Link clignote lorsqu'elles sont transmises via la liaison sans fil. (Note : le port LAN du DWL-G810 est Auto MDI/MIDIX, ce qui peut dire que vous pouvez utiliser indifféremment un cable croisé ou non croisé sur ce port). C. L'antenne sert au DWL-G810 à communiquer avec d'autres périphériques sans fil 802.11b/g.

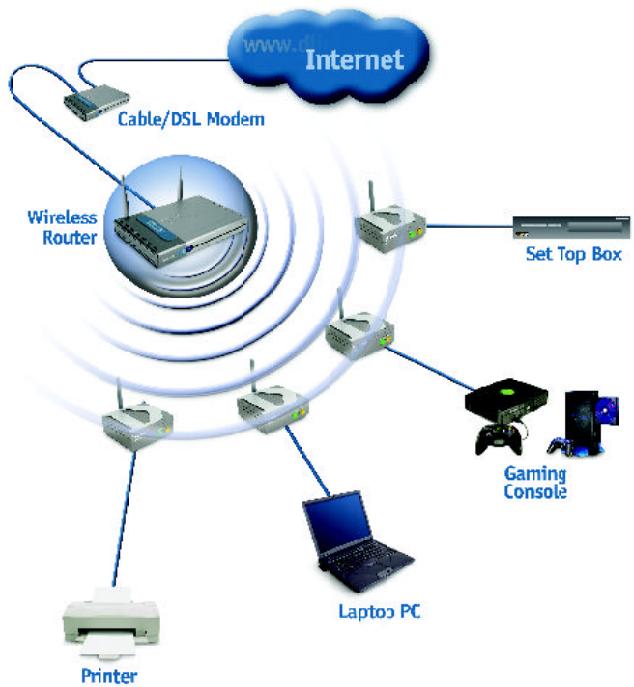

Montage 1

Branchez un câble Ethernet entre le DWL-G810 et votre compatible Ethernet : PC de bureau, PC portable, décodeur ou console de jeux.

Montage 2

Ad Hoc Mode

Avant de commencer à configurer le dwl-g810

• Pour configurer le DWL-G810, il vaut moins utiliser un commutateur our la configuration du DWL-G810. (Nota : vous pouvez également relier directement le DWL-G810 à l'ordinateur qui servira à le configurer). L'adresse IP par défaut du DWL-G810 est 192.168.0.30; le masque de sous réseau est 255.255.255.0. Il vous faudra attribuer une adresse IP statique appartenant à la même tranche que l'adresse IP du DWL-G810. Consultez le manuel qui se trouve sur le CD ROM si vous avez besoin d'aide pour attribuer une adresse IP statique à votre carte réseau.

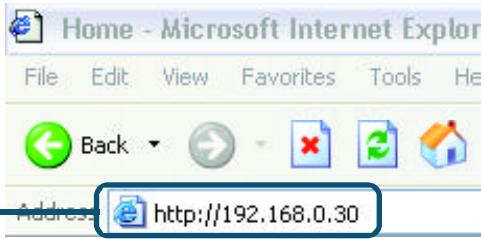

Ouvrez votre navigateur internet et tapez "http://192.168.0.30" dans la zone d'adresse URL. Appuyez sur Entrée ou Retour.

L'écran de connexion apparait.

Tapez "admin" comme nom d'utilisateur et laissez le champ mot de passe vide.

Cliquez ur OK

Une fois la connexion établie, l'écran d'accueil (Home) apparait.

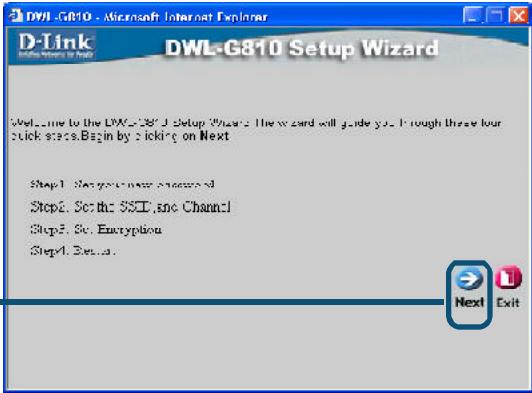

Cliquez sur Run Wizard

D-Link

Les écrans suivants se succèdent.

Cliquez sur Suivant

Étape 1 - Choisissez votre nouveau mot de passe. Vous avez la possibilité de définir un mot de passe.

Cliquez sur Suivant

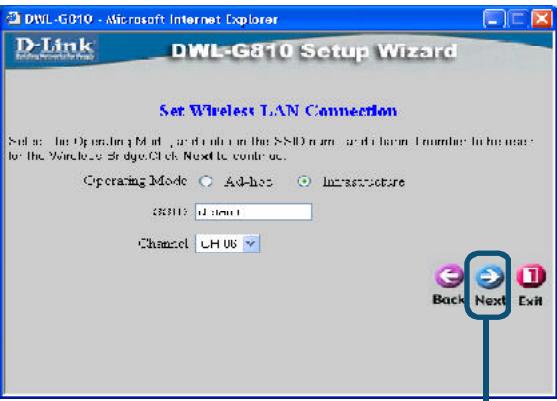

Étape 2 – paramétrage de la connexion sans fil

Les paramètres de connexion sans fil par défaut sont :

Mode de fonctionnement = Infrastructure

Dans le cas du montage 2, sélectionnez le mode de fonctionnement ad hoc.

Cliquez sur Next

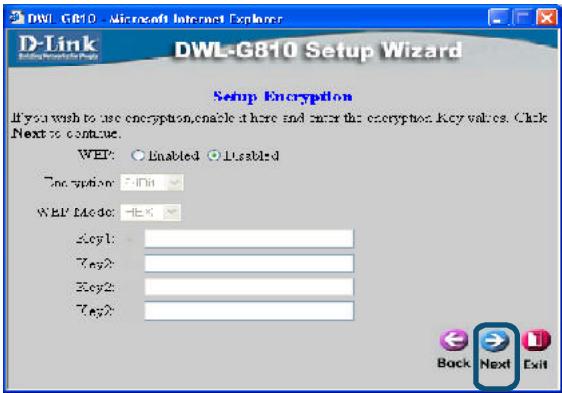

Étape 3 - cryptage

Le DWL-G810 autorise deux niveaux de cryptage : 64 bits et 128 bits.

Cliquez sur Suivant

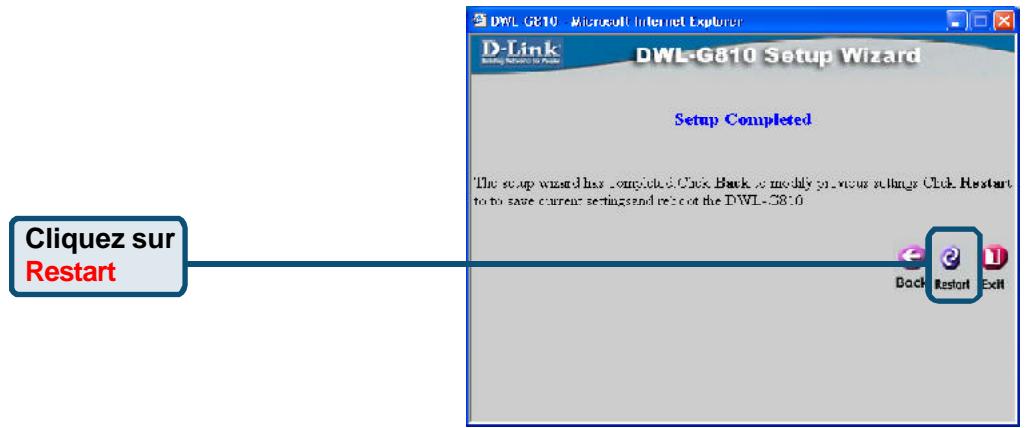

La configuration de votre DWL-G810 est terminée !

Configuration pour la xbox

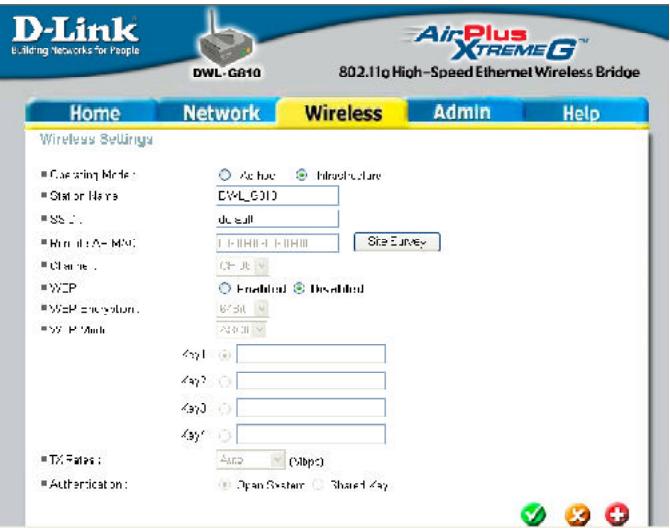

Étape 1 – Reportez-vous à l'étape 4 pour configurer et modifier les paramètres de communication sans fil du DWL-G810

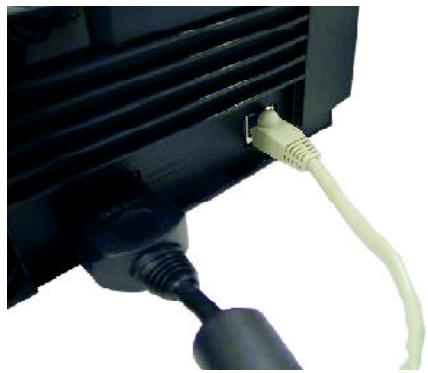

Étape 2 - Branchez un câble Ethernet entre le DWL-G810 et le port Ethernet situé à l'arrière de votre Xbox.

Pour vous connecter au service Xbox Live, il vous faut le matériel et le compte Xbox appropriés.

Configuration pour la playstation 2

Étape 1 - Reportez-vous à l'étape 4 pour configurer et modifier les paramètres de communication sans fil du DWL-G810

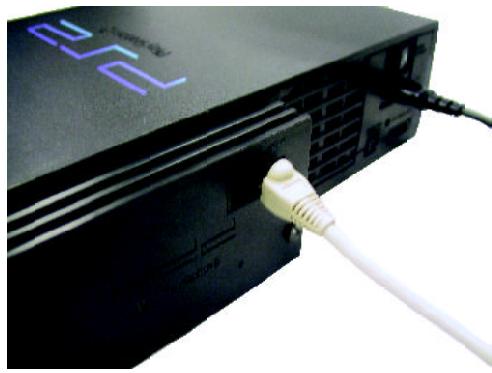

Étape 2 - Branchez un câble Ethernet entre le DWL-G810 et le port Ethernet situé à l'arrière de votre PlayStation 2.

Annexe

Pour attribuer une adresse IP statique au portable ou à l'ordinateur que vous utilisez pour configurer le DWL-G810, procédez de la manière suivante :

Nota : les écrans suivants sont ceux qui apparaissent sous Windows XP. Vos écrans peuvent être légèrement différents.

Sélectionnez Démarrer > Double-cliquez sur Paramètres > Double-cliquez sur Connexions réseau > Clic droit sur Connexions de réseau local > Cliquez sur Propriétés

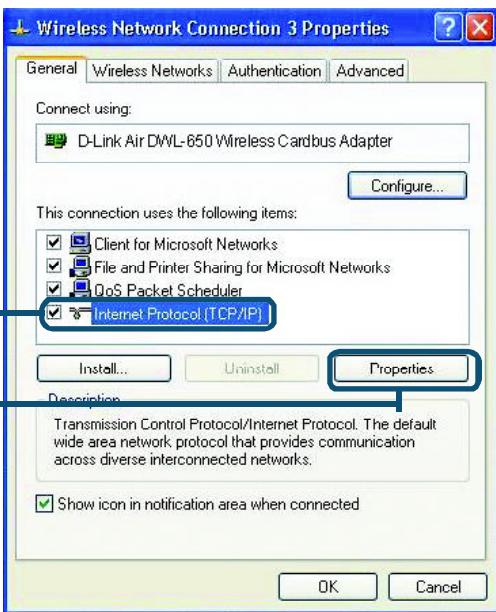

Sélectionnez

Internet Protocol (TCP/IP)

Cliquez sur Propriétés

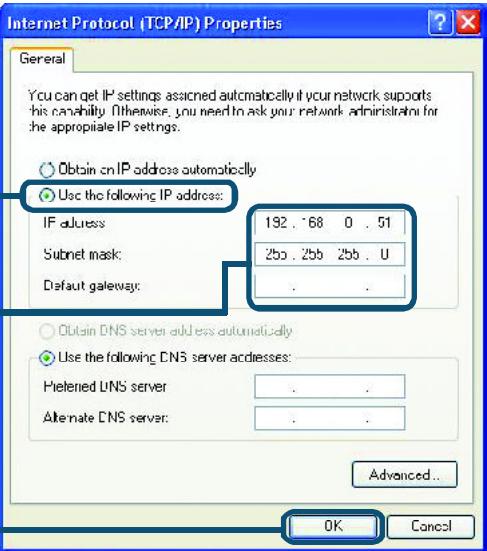

Sélectionnez Spécifier une adresse IP dans la fenêtre Propriétés du Protocole Internet (TCP/IP)

Tapez votre adresse IP et votre masque de sous-réseau. (L'adresse IP doit appartenir à la même tranche que celle du DWL-G810. L'adresse IP du DWL-G810 est 192.168.0.30. Vous pouvez attribuer 192.168.0.51 à votre portable. Chaque ordinateur doit avoir une adresse IP unique. Spécifier le masque de sous-réseau 255.255.255.0.)

Cliquez sur OK

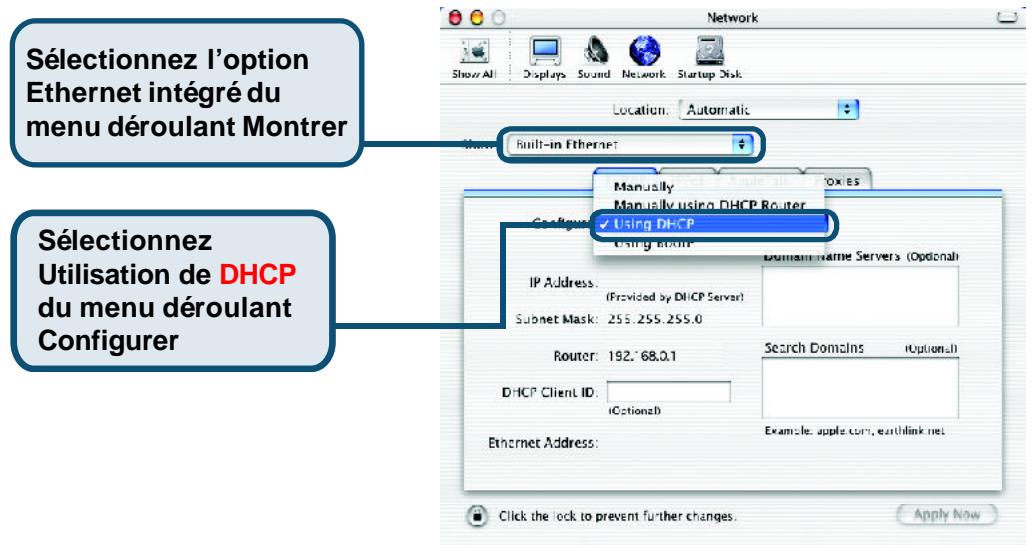

Pour apple macintosh OS x :

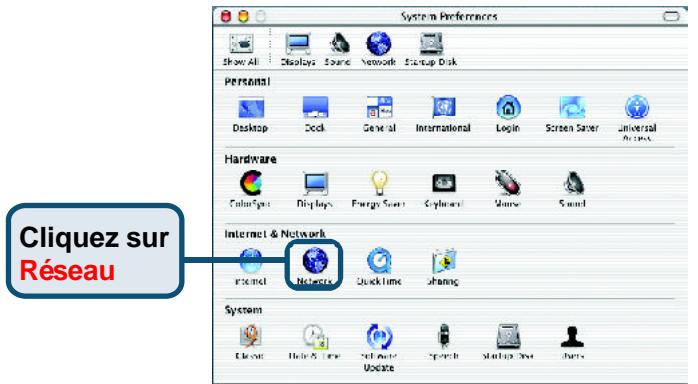

Sélectionnez l'option Préférences système du menu Apple.

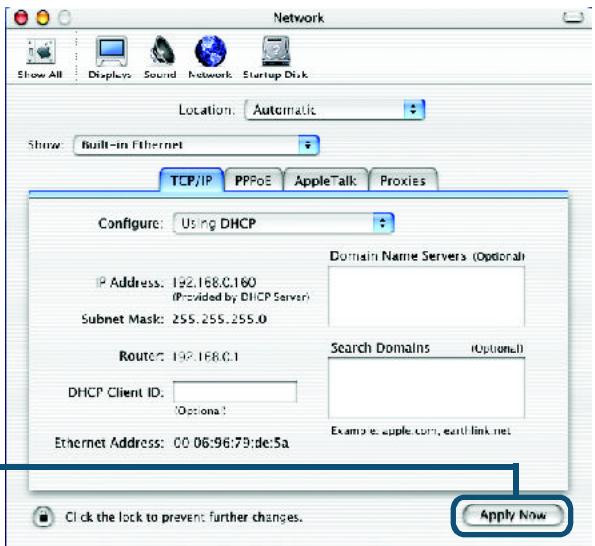

L'adresse IP, le masque de sous-réseau, l'adresse IP du routeur et l'adresse de l'adaptateur Ethernet apparaisent.

Cliquez sur Appliquer maintenant

Vous trouverez la documentation et les logiciels les plus récents sur le site web D-Link.

Le service technique de D-Link est gratuit pour les clients aux États-Unis durant la période de garantie.

Ces clients peuvent contacter le service technique de D-Link par notre site internet ou par téléphone.

Assistance technique D-Link par téléphone : 0 820 0803 03

Assistance technique D-Link sur internet :

Web : http://www.dlink.fr
