MODE D'EMPLOI AIRPLUS XTREME G DWL-2100AP D-LINK

802.11g sans fil Point d'accès à 108 Mbits/s

Manuel

V2.50

D-Link

Créateur de réseaux pour vous

Table des matières

Contenu de la boîte 3
Introduction 4
Connexions 5
Fonctions et avantages 7
Bases de la technologie sans fil 8
Mise en route 11
Utilisation du menu de configuration 13
Utilisation du gestionnaire de point d'accès 47
Bases de la mise en réseau 67
Résolution des problèmes 82
Caracteristiques techniques 89

Contenu de la boîte

Contenu de la boîte:

Point d'accès sans fil 802.11g à 108 Mbits/s

Adaptatour secteur 5 V CC, 2 A

Manuel et garantie sur CD
Guide d'installation rapide
Cable Ethernet

Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque : l'utilisation d'une alimentation dont la tension nominale diffère de celle du DWL-2100AP risque d'endommager le produit et en annule la garantie.

Configuration système requise:

Ordinateurs avec système d'exploitation Windows, Macintosh ou Linux et équipés d'un adaptateur Ethernet
Internet Explorer 6.0 ou Netscape Navigator 6.0 et versions ultérieures

Introduction

Grçè à une vitesse jusqu'à quinze fois supérieure au débit maximum du signal sans fil des péripériques antérieurs, vous pouvez travailler plus vite et plus efficacement et améliorer votre productivité (jusqu'à 108 Mbits/s en mode Super G. Les applications gourmandes en bande passante, comme les applications graphiques ou multimédias, tirent pleinement profit du DWL-2100AP, car ce dernier permet le transfert rapide de fichiers volumieux sur le réseau.

Le DWL-2100AP propose 5 modes de fonctionnement pour répondre à vos besoin de mise en réseau sans fil. Il peut fonctionner en guise de point d'accès, de point point à multipoint avec fonction PA, de point point à multipoint sans fonction PA, de repéteur ou de client sans fil.

Il s'agit enfin d'une solution ideale pour creer et etendre rapidement un réseau local sans fil (WLAN) au bureau, lors d'un salon commercial ou d'un événement spécial, ou dans n'importe quel autre lieu de travail.

Contrairement à la plupart des points d'accès, le DWL-2100AP autorise des transferts de données à un débit pouvant atteindre jusqu'à 108 Mbits/s en mode Super G s'il est utilisé conjointement avec d'autres produits D-Link AirPlus Xtreme G. La norme 802.11g est rétrocompatible avec les pérophériques 802.11b.

Le DWL-2100AP est doté des fonctions de sécurité les plus récentes, sûres et avancées disponibles à l'heure actuelle. Dans le cadre d'une utilisation conjointe avec d'autres produits compatibles 802.11g WPA (WiFi Protected Access) dans un réseau avec serveur RADIUS, les fonctions de sécurité sont les suivantes:

WPA:

Le WPA (WiFi Protected Access) autorise et identifie les utilisateurs sur la base d'une clé secrête qui change automatiquement à intervalles réguliers. Le WPA utilise le protocole TKIP (Temporal Key Integrity Protocol) pour changer la clé-temporaire tous les 10 000 paquets (un paquet est une sorte de message transmis sur un réseau). Cela garantit une bien meilleure sécurité par rapport à la sécurité WEP habituelle (en effet, le chiffrement WEP plus ancien exige que les clés soient modifiées manuellement).

Pour les particuliers dont le réseau ne compte pas de serveur RADIUS, la sécurité du DWL-2100AP, utilisé conjointement avec d'autres produits 802.11 compatibles WPA, est plus renforcée que jamais. En utilisant le WPA avec une clé pré-partagée, le DWL-2100AP obtient une nouvelle clé de sécurité à chaque connexion au réseau 802.11 Il suffit de saisir une seule fois les informations de chiffrement dans le menu de configuration. vous n'avez plus besoin de saisir manuellement une nouvelle clé WEP régulièrement pour garantir la sécurité. Avec le DWL-2100AP, vous receivez automatiquement une nouvelle clé à chaque connexion, ce qui augmente considérablement la sécurité des communications.

*Débit maximum du signal sans fil provenant des specifications de la norme IEEE 802.11g. Le débit de transmission réel des données peut varier. Les conditions du réseau et les facteurs environnementaux peuvent avoir des conséquences négatives sur le débit de transmission réel des données.

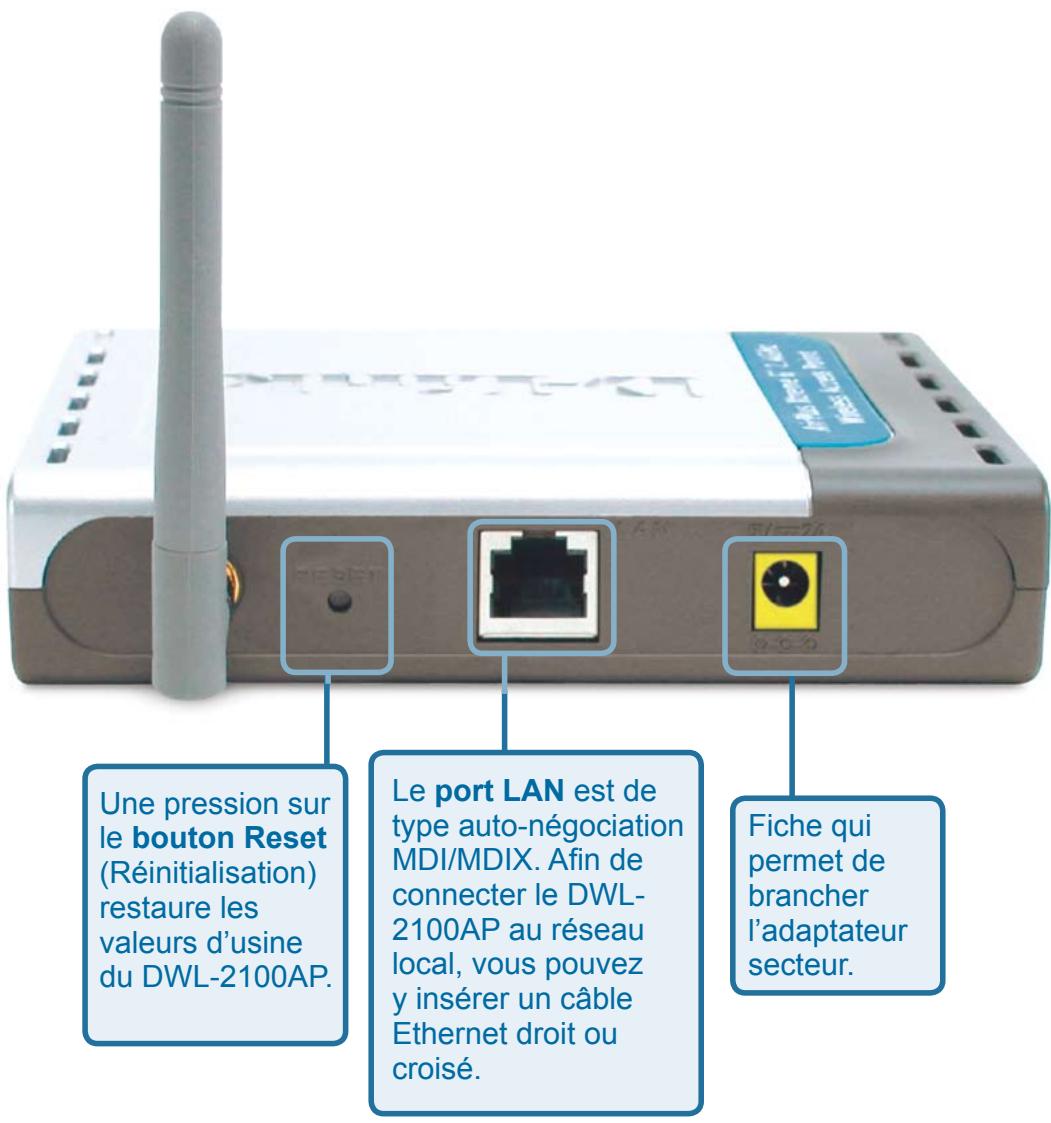

Connexions

Voyants lumineux

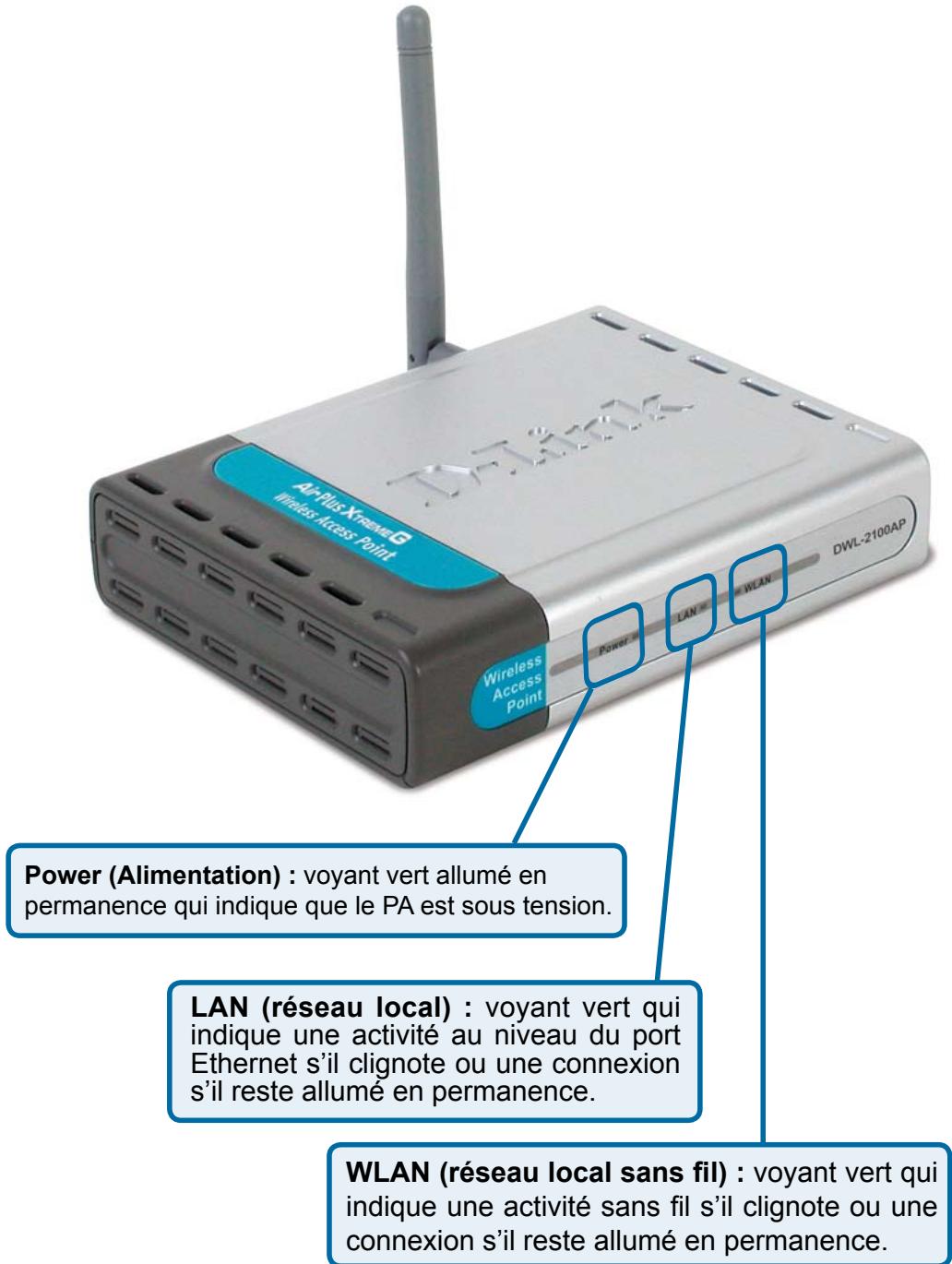

Les voyants lumineux sont des DEL, ou diodes électroluminescentes. Le point d'accès sans fil DWL-2100AP comporte les 3 voyants lumineux décrites ci-dessous:

Caractéristiques

5 modes de fonctionnement différents : le PA propose 5 modes de fonctionnement pour répondre à vos besoin de mise en réseau sans fil : point d'accès, pont point à multipoint avec fonction PA, pont point à multipoint sans fonction PA, repêuteur ou client sans fil.
Mise en réseau sans fil plus rapide grâce à la norme 802.11g qui autorise des débits pouvant atteindre 54 Mbits/s (108 Mbits/s en mode Super G).
- Compatibilité assurée avec la norme 802.11b qui autorise des débits pouvant atteindre 11 Mbits/s. Vous pouvez ainsi faire migrer votre système vers la norme 802.11g quand bon vous semble sans perte de connectivité.
Sécurité accrue grâce au WPA. Le DWL-2100AP peut se connecter en toute sécurité à des clients sans fil sur le réseau en utilisant le WPA (WiFi Protected Access), qui protège bien mieux qu'ajparavant les données et les communications. Le chiffrement AES est également pris en charge par le DWL-2100AP pour garantir au maximum la sécurité des données chiffrées sur le réseau.
■ Assistant de configuration du gestionnaire de PA : ce nouvel assistant facile et accélère la configuration du réseau.
Gestion par SNMP: le DWL-2100AP n'est pas seulement rapide, mais prend aussi en charge le protocole SNMP v3 pour une meilleure gestion du réseau. Un gestionnaire avancé est fourni avec le point d'accès sans fil DWL-2100AP pour la configuration du réseau et la mise à jour du microprogramme. Les administrateurs système peuvent également configurer le DWL-2100AP sur le Web en toute simplicité. Le module logiciel D-View de D-Link, téléchargeable, permet l'administration du réseau et la surveillance du traffic en temps réel.
Utilisation de la technologie de multiplexage par répartition orthogonale de la fréquence, ou technologie OFDM (Orthogonal Frequency Division Multiplexing).
Fonctionnement dans la bande de fréquences de 2,4 GHz.
Interface Web pour assurer la gestion et la configuration.

Bases de la technologie sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Ils vous permettent d'accéder aux données que vous pouzez, quand et où vous le foulez. Vous pouvez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs qui transmet et reçoit des données par signaux radio只不过 que par des cables. Les réseaux de ce type sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

La technologie de réseau local sans fil rencontres un vifsuccès pour plusieurs raisons:

Mobilité - la productivité augmenteès lors qu'il est possible d'acceder aux données de n'importe où dans la portée de fonctionnement du réseau local sans fil. Les décisions managériales reposant sur des informations en temps réel peuvent améliorer de façon significative le rendement des employés.

Faibles coûts de mise en œuvre - les reseaux locaux sans fil sont simples à configurer,GERER, modifier et déplacer. Les reseaux qui changent fréquement peuvent tirer parti de la simplicité de mise en œuvre des reseaux locaux sans fil. Les reseaux de ce type peuvent fonctionner dans des installations où tout câblage est impossible.

Installation et expansion du réseau - l'installation d'un système de type réseau local sans fil est simple et rapide et élimine le besoin de tirer des cables à travers les murs et les plafonds. La technologie sans fil permet de déployer un réseau là où aucun cable ne peut aller, y compris à l'extérieur d'une habitation ou d'un bureau.

Solution économique - les périhériques sans fil sont relativement compétits par rapport aux périhériques Ethernet classiques.

Extensibilité - les réseaux locaux sans fil peuvent être configurés de très nombreuses façon pour répondre aux besoines spécifiques des différentes applications et installations. Les configurations sont facilement modifiées et vont des réseaux de poste à poste adaptés à un petit nombre d'utilisateurs aux grands réseaux d'infrastructure capables de:gérer des centaines ou des milliers d'utilisateurs selon le nombre de péripériques sans fil déployés.

Bases de la technologie sans fil (suite)

Le DWL-2100AP est compatible, en mode par défaut, avec les produits sans fil suivants:

D-Link AirPlus Xtreme G^TM DWL-G650
Adaptateurs Cardbus sans fil utilisés avec les ordinateurs portables.
D-Link AirPlus Xtreme™ G DWL-G520 Cartes PCI sans fil utilisées avec les ordinateurs de bureau.

Le DWL-2100AP est également interoperable avec d'autres péripériques conformes aux normes 802.11g et 802.11b.

Technologie reposant sur des normes établies

Le point d'accès sans fil DWL-2100AP utilise les normes 802.11b et 802.11g.

La norme IEEE 802.11g est une extension de la norme 802.11b. Elle augmente le débit des données jusqu'à 54 Mbits/s (108 Mbits/s en mode Super G) dans la bande de fréquences de 2,4 GHz, sur la base de la technologie OFDM.

En d'autres termes, dans la plupart des environnements et dans la portée spécifique du péripérisque concerné, vous pouvez transférer des fichiers volumineux ou regarder un film au format MPEG sur votre réseau sans retardes notables. La technologie OFDM (Orthogonal Frequency Division Multiplexing), ou technologie de multiplexage par répartition orthogonale de la fréquence, transmet des données numériques à grande vitesse sur une onde radio. Pour ce faire, elle divise le signal radio en plusieurs sous-signaux plus petits qui sont ensuite transmis simultanément à différentes fréquences au récepteur. La technologie OFDM réduit la diaphonie (interférences) lors de la transmission des signaux. Le point d'accès D-Link DWL-2100AP détecte automatiquement la meilleure vitesse de connexion possible pour garantir une vitesse et une portée optimes.

La norme 802.11g offre les fonctions de sécurité les plus avancées disponibles à l'heure actuelle, notamment : le WPA, le protocole TKIP, la norme de chiffrement AES et le mode de clé pré-partagée.

Bases de la technologie sans fil (suite)

Éléments à prendre en considération avant l'installation

Le point d'accès D-Link AirPlus Xtreme G™ DWL-2100AP permet d'acceder à un réseau, via une connexion sans fil, de presque n'importe où dans la portée de fonctionnement. Vous devez toute fois garder à l'esprit que le nombre, l'épaissieur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base:

1 Limitez au maximum le nombre de murs et de plafonds entre le DWL-2100AP et d'autres péripériques du réseau, car chaque mur ou plafond peut réduire la portée du point d'accès de 1 à 30 metres. Placez les apparèils de façon à limiter le nombre de murs ou de plafonds.
2 Veillez à avoir une ligne directe entre les périphériques du réseau. Un mur de 50 cm d'épaissur orienté à 45 degrés équivaut à un mur d'un mètre. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 metres d'épaissur! Pour obtenir une meilleure réception, placez les apparèils de sorte que le signal passé directement à travers le mur ou le plafond (sans inclinaison).
3 Certains matériaux de construction peuvent empêcher le passage du signal sans fil. Par exemple, une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les péripériques sans fil et les ordinateurs équipés d'adaptateurs sans fil de telle sorte que le signal passé par une cloison sèche ou des portes ouvertes, sans traverser d'autres matériaux.
4 Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.

Mise en route

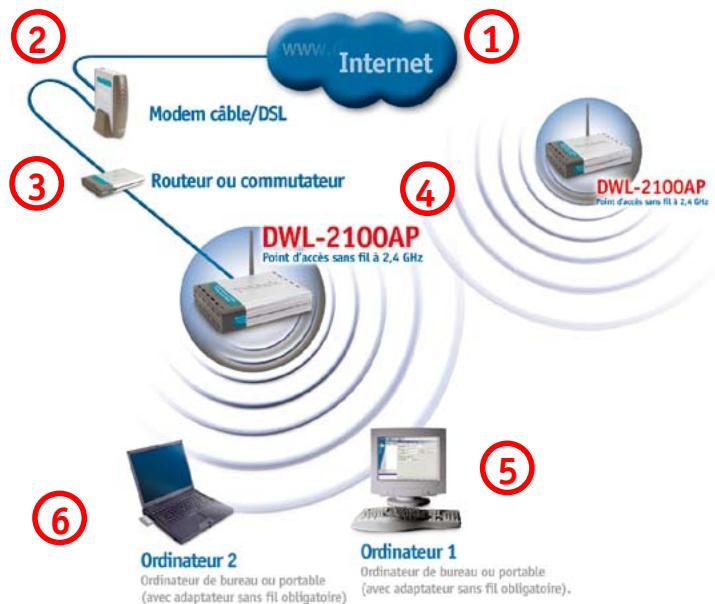

Les pages suivantes décrivent un exemple de réseau d'infrastructure compensant le DWL-2100AP.

Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. L'exemple de réseau d'infrastructure illustré ci-après comporte les périhériques réseau D-Link suivants (le réseau sans fil peut composer d'autres périhériques):

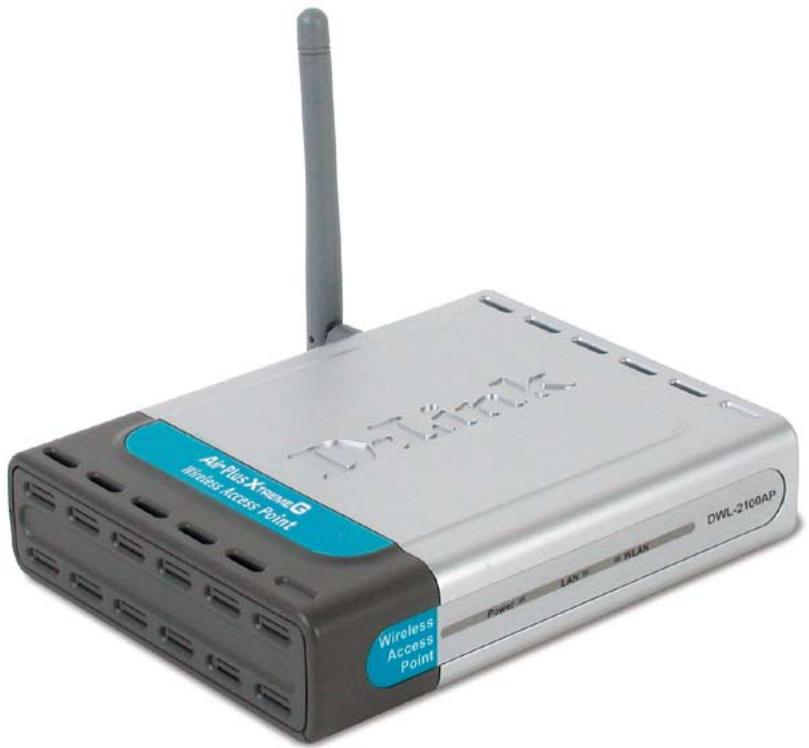

Un point d'accès sans fil - D-Link AirPlus Xtreme G™ DWL-2100AP
Un routeurs sans fil D-Link AirPlus Xtreme G^TM DI-624
Un ordinateur portable équipé d'un adaptateur sans fil - D-Link AirPlus Xtreme G™ DWL-G650
Un ordinateur de bureau équipé d'un adaptateur sans fil - D-Link AirPlus Xtreme G™ DWL-G520
Un modem cable D-Link DCM-201

Mise en route (suite)

Configuration d'un réseau d'infrastructure sans fil

N'oubliez pas que les périhériques sans fil D-Link AirPlus Xtreme G^TM sont préconfigurés pour être connectés entre euxs des leur sortie de la boite, avec les paramétres par défaut.

Pour configurer chez vous un réseau sans fil tel que celui-ci-dessus, précédez de la façon suivantes:

Vou devez disposer d'un accès Internet haut débit ( ligne d'abonné cable ou DSL chez vous ou au bureau).
2 Consultez votre cablo-opérateur ou votre fournisseur de services DSL pour savoir comment installer le modem de façon appropriée.
3 Connectez le modem cable ou DSL au routeur DI-624 (voir le Guide d'installation rapide au format papier fourni avec le routeur).
4 Connectez le routeur haut débit Ethernet au DWL-2100AP (voir le Guide d'installation rapide au format papier fourni avec le DWL-2100AP).
5 Si vous souhaitez connecter un ordinateur de bureau à votre réseau, installez l'adaptateur PCI sans fil D-Link AirPlus Xtreme G^TM DWL-G520 dans un emplacement PCI disponible de l'ordinateur. (voir le Guide d'installation rapide au format papier fourni avec l'adaptateur réseau).
6 Installez les pilotes de l'adaptateur Cardbus sans fil D-Link DWL-G650 sur I'ordinateur portable. (voir le Guide d'installation rapide au format papier fourni avec le DWL-G650).

Utilisation du menu de configuration

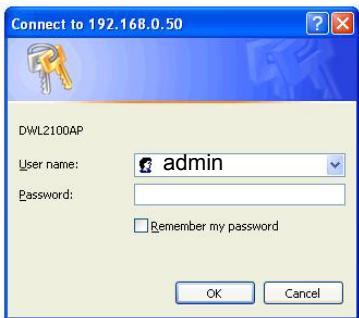

Après avoir exécuté l'assistant de configuration (voir le Guide d'installation rapide fourni avec le produit), vous pouze à tout moment accéder au menu de configuration en ouvrant le navigateur Web et en tapant l'adresse du DWL-2100AP. L'adresse IP par défaut du DWL-2100AP est indiquée ci-après:

Ouvrez le navigateur Web.
Tapez l'adresse IP du DWL-2100AP.

Remarque : si vous avez modifié l'adresse IP attribuée par défaut au DWL-2100AP, voirlez à entrer la bonne adresse IP.

Tapez admin dans le champ Nom d'utilisateur.
Laissez le champ Mot de passer vide (sauf si vous avons modifié le mot de passer, auquel cas entrez le bon mot de passer).
Cliquez sur OK.

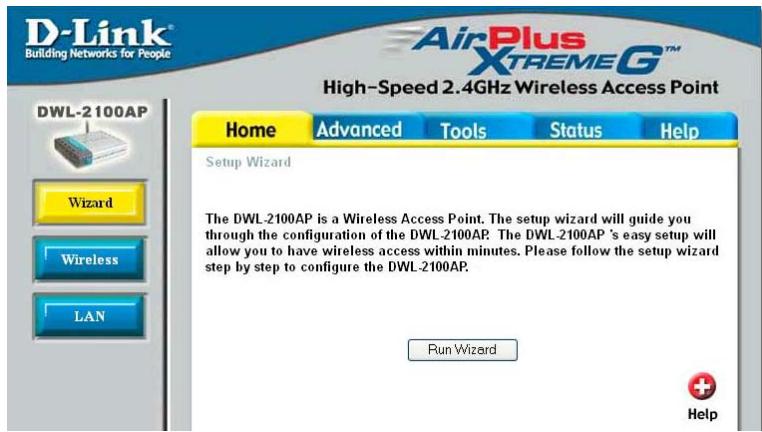

Home > Wizard (Accueil > Assistant)

L'écran Home > Wizard apparait. Consultez le Guide d'installation rapide pour en savoir plus sur l'assistant de configuration.

Utilisation du menu de configuration (suite)

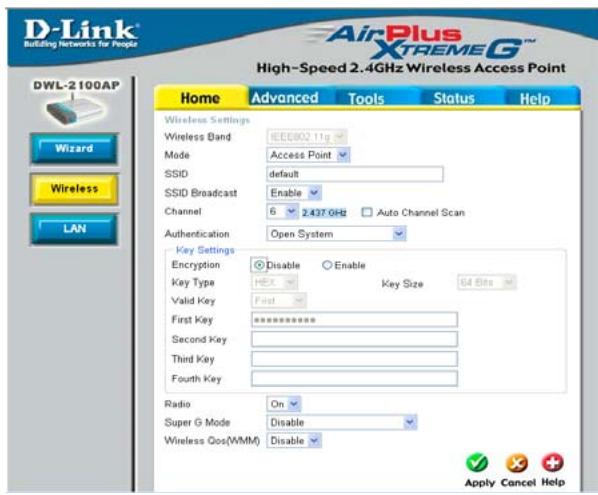

(Accueil > Paramètres sans fil > Mode PA)

Wireless Band (Bande sans fil) -

IEEE 802.11g.

Mode -

L'option Access Point (Point d'accès) est SéLECTIONNée dans la liste déroulante.

SSID -

Le SSID (Service Set Identifier) correspond au nom qui identifie un réseau local sans fil spécifique. Par défaut, le SSID est « default ». Le SSID peut facilement être modifié pour se connecter un réseau sans fil existant ou pour en définir un nouveau.

SSID Broadcast (Diffusion SSID) -

Activez ou désactivez la diffusion du SSID. L'activation de cette fonction permet la diffusion du SSID sur le réseau.

Channel (Canal) -

Le canal par défaut est le numéro 6. Tous les périphériques du réseau doivent partager le même canal.

Auto Channel Scan (Balayage automatique du canal)-

Cochez cette case pour activer la sélection automatique du canal afin d'obtenir les importantes performances sans fil.

Radio -

Sélectionnez On ou Off pour activer ou désactiver respectivement cette fonction.

Super G Mode (Mode Super G) -

Le mode Super G est un groupe de fonctions qui améliorent les performances et donc l'application de l'utilisateur final via un réseau 802.11g. Le mode Super G est rétrocompatible avec les péripériques conformes aux normes antérieures à la norme 802.11g. Pour des performances optimales, il est préféable que tous les péripériques sans fil du réseau soient compatibles avec le mode Super G. Sélectionnez Disabled, Super G without Turbo ou Super G with Dynamic Turbo (respectivement Désactivé, Super G sans turbo ou Super G avec turbo dynamique, voir ci-après).

Utilisation du menu de configuration (suite)

Home > Wireless > AP Mode (Accueil > Paramètres sans fil > Mode PA) (suite)

Disabled: Prise en charge de la norme 802.11g sans fonctions avancées.

Super G without Turbo: Autorise la rupture des paquets, les trames rapides, la compression et le mode sans turbo.

Super G with Dynamic Turbo: Autorise la rupture des paquets, les trames rapides, la compression et le mode turbo dynamique. Ce paramètre est rétrocompatible avec les anciens péripériques non turbo. Le mode turbo dynamique est activé uniquement si tous les péripériques du réseau sans fil sont configurés en mode Super G avec turbo dynamique.

WMM- Sélectionnez Enable ou Disable (respectivement Activé ou Désactivé). Disable est l'option selectionnée par défaut. En activant la fonction WMM (acronyme de WiFi Multimedia), les performances des applications audio et video de l'utilisateur final sur un réseau WiFi sont améliorées.

Open System (Système ouvert)

Shared Key (Clé partagée)

Open System/Shared Key (Système ouvert/Clé partagée)

WPA-EAP

WPA-PSK

WPA2-EAP

WPA2-PSK

WPA-Auto-EAP

WPA-Auto-PSK

Selectionnez Open System pour communiquer la clé sur le réseau.

Selectionnez Shared Key pour restreindre la communication aux péripériques qui partagent les mêmes paramètres WEP.

Selectionnez Open System/Shared Key pour autoriser indistinctement l'une des deux formes de chiffrement des données.

Sélectionnez WPA-EAP, WPA2-EAP ou WPA-Auto-EAP pour sécuriser votre réseau en incluant un serveur RADIUS.

Sélectionnez WPA-PSK, WPA2-PSK ou WPA-Auto-PSK pour sécuriser votre réseau en définitant un mot de passer et une clé dynamique variable (aucun serveur RADIUS requis).

Home > Wireless >AP Mode > WEP (Accueil > Paramètres sans fil > Mode PA > WEP)

Encryption (Chiffrement): Sélectionnez Disabled ou Enabled (respectivement Désactivé ou Activé). L'option Disabled est sélectionnée par défaut.

Key Type (Type de clé)*: Sélectionnez HEX ou ASCII.

Key Size (Taille de la clé): Sélectionnez 64, 128 ou 152 bits.

Valid Key (Clé correcte): Sélectionnez 64, 128 ou 152 bits.

First-Fourth Keys (Première à First-Fourth Keys (Première à quatrième clés) : Saisissez quatrième clés): jusqu'à quatre clés de chiffrement. Vous devrez selectionner l'une de ces clés dans le champ Valid Key.

*Les caractères hexadécimaux incluent les chiffres 0 à 9 et les lettres A à F.

Le code ASCII (American Standard Code for Information Interchange) est un code qui permet de représentier les lettres anglaises sous forme de nombres de 0 à 127.

Utilisation du menu de configuration (suite)

Home > Wireless > AP Mode > WPA-EAP, WPA2-EAP, WPA-Auto-EAP (Accueil > Paramètres sans fil > Mode PA > WPA-EAP, WPA2-EAP, WPA-Auto-EAP)

D-Link

(Type de chiffrement) -

Group Key Update Interval (Intervalle de mise à jour de la clé de groupe) -

Radius Server

(Serveur Radius) -

Radius Port

(Port Radius) -

Radius Secret

(Secret Radius) -

Selectionnez AES, AUTO ou TKIP dans la liste déroulante.

Sélectionnez l'intervalle pendant lequel la clé de groupe sera valable. 1800 est la valeur recommandée. Un intervalle plus court risquerait de réduire le débit de transfert des données.

Entrez l'adresse IP du serveur Radius.

Entrez le port Radius.

Entrez le secret Radius.

Utilisation du menu de configuration (suite)

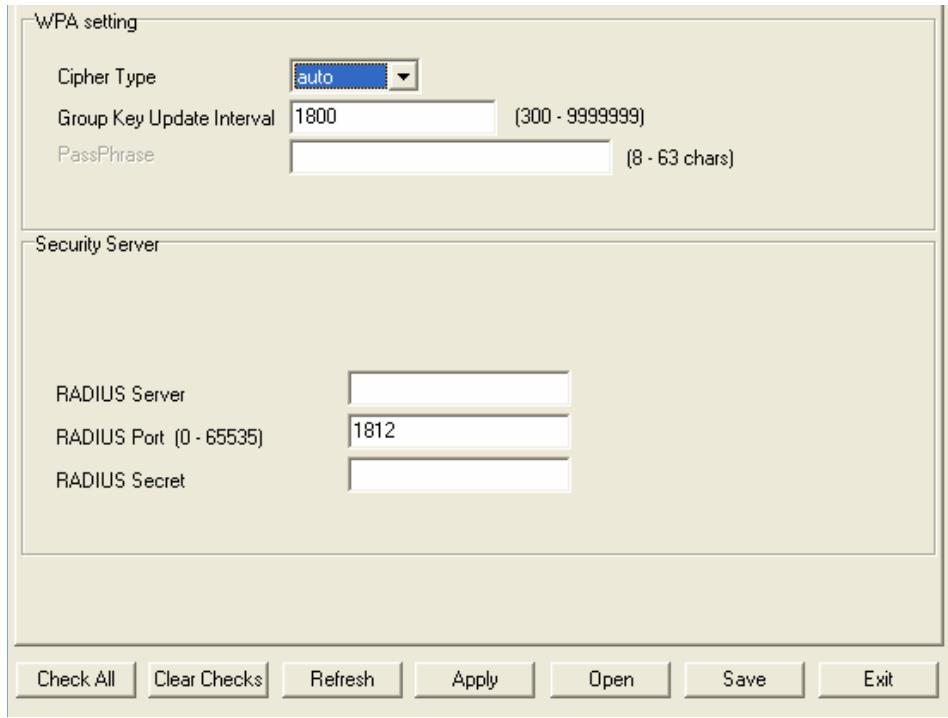

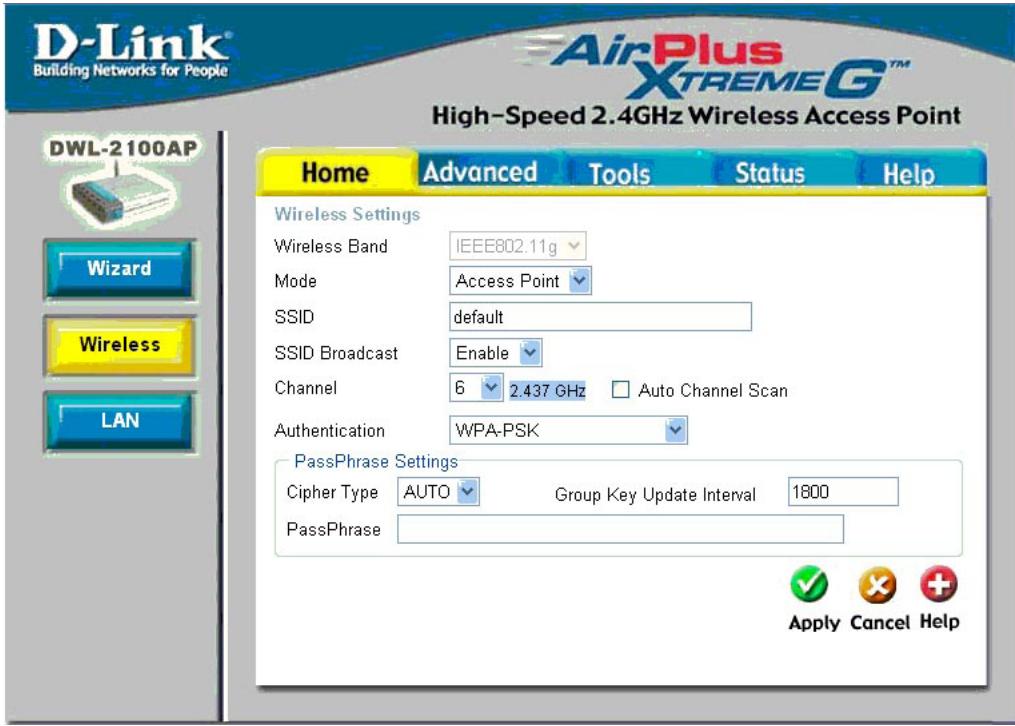

Home > Wireless > AP Mode > WPA-PSK, WPA2-PSK, WPA-Auto-PSK (Accueil > Paramètres sans fil > Mode PA > WPA-PSK, WPA2-PSK, WPA-Auto-PSK)

Cipher Type (Type de chiffrement) -

Group Key Update Interval (Intervalle de mise à jour de la clé de groupe) -

PassPhrase (Phrase de salle) -

Sélectionnez AES, AUTO ou TKIP dans la liste déroulante.

Selectionnez l'intervalle pendant lequel la clé de groupe sera valable. Il est recommandé de conserver la valeur par défaut (1800).

Entrez une phrase de passer dans ce champ.

Utilisation du menu de configuration (suite)

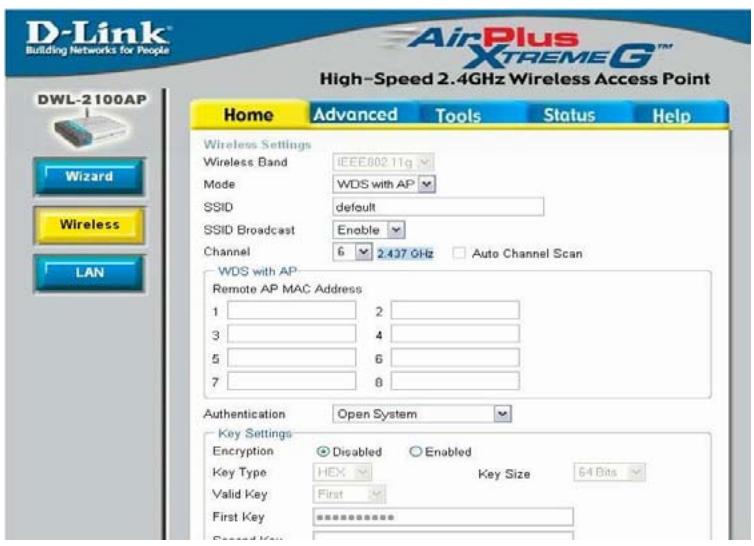

Home > Wireless > WDS with AP Mode (Accueil > Paramètres sans fil > Mode WDS avec PA)

Le mode WDS (Wireless Distribution System) avec PA peut configurer des PA de telle sorte qu'ils fonctionnent simultanément en guise de point point à point ou point à multipoint et en guise de point d'accès, avec les mêmes paramétres de sécurité. Dans ce cas, tous les PA doivent avoir le mêmeSSID.

Wireless Band- IEEE 802.11g.

Mode- L'option WDS with AP (WDS avec PA) est selectionnée dans la liste déroulante.

SSID- Le SSID (Service Set Identifier) correspond au nom qui identifie un réseau local sans fil spécifique. Par défaut, le SSID est « default ». Le SSID peut facilement être modifié pour se connecter un réseau sans fil existant ou pour en définir un nouveau.

SSID Broadcast Activez ou désactivez la diffusion du SSID. L'activation de cette fonction (Diffusion SSID)-permet la diffusion du SSID sur le réseau.

Channel (Canal)- Le canal par défaut est le numéro 6. Tous les périhériques du réseau doivent partager le même canal.

Auto Channel Cochez cette case pour activer la selection automatique du canal afin Scan (Balayage d'obtenir les valeurs performances sans fil.

Utilisation du menu de configuration (suite)

Home > Wireless > WDS with AP Mode (Accueil > Paramètres sans fil > Mode WDS avec PA) (suite)

Entrez l'adresse MAC des PA du réseau qui agissant en guise de Ponts pour connecter sans fil plusieurs réseaux.

Open System (Système ouvert)
Shared Key (Clé partagée)
Open System/Shared Key (Système ouvert/Clé partagée)
WPA-PSK
WPA2-PSK
WPA-Auto-PSK

Selectionnez Open System pour communiquer la clé sur le réseau.

Selectionnez Shared Key pour restreindre la communication aux périphériques qui partagent les mêmes paramètres WEP.

Selectionnez Open System/Shared Key pour autoriser indistinctement l'une des deux formes de chiffrement des données.

Selectionnez WPA-PSK, WPA2-PSK ou WPA-Auto-PSK pour sécuriser votre réseau en définitant un mot de passer et une clé dynamique variable (aucun serveur RADIUS requis).

Home > Wireless > WDS with AP Mode > WEP Encryption (Accueil > Paramètres sans fil > Mode WDS avec PA > Chiffrement WEP)

Encryption (Chiffrement): Sélectionnez Disabled ou Enabled (respectivement Désactivement ou Activé). L'option Disabled est sélectionnée par défaut.

Key Type (Type de clé)*: Sélectionnez HEX ou ASCII.

Key Size (Taille de la clé): Sélectionnez 64, 128 ou 152 bits.

Valid Key (Clé correcte): Sélectionnez l'une des quatre clés (clé 1 à clé 4) comme clé active.

First-Fourth Keys Saisissez jusqu'à quatre clés de chiffrement. Vous devrez (Première à quatrième clés): selectionner l'une de ces clés dans le champ Valid Key.

*Les caractères hexadécimaux incluent les chiffres 0 à 9 et les lettres A à F.

Le code ASCII (American Standard Code for Information Interchange) est un code qui permet de représentier les lettres anglaises sous forme de nombres de 0 à 127.

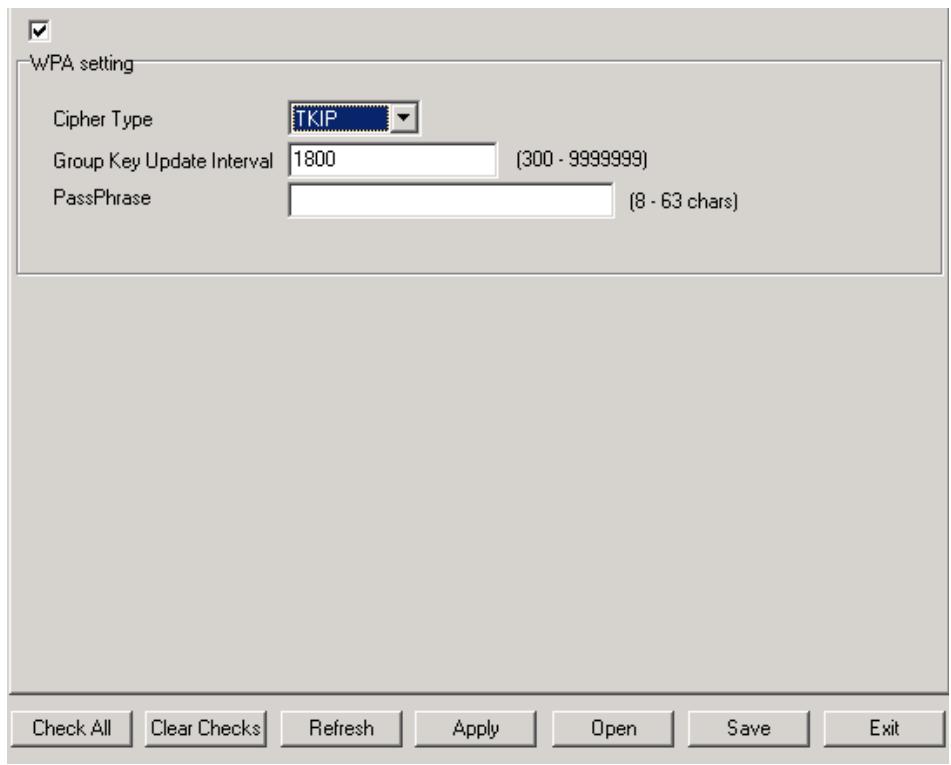

Home > Wireless > WDS with AP Mode > WPA-PSK, WPA2-PSK, WPA-Auto-PSK (Accueil > Paramètres sans fil > WDS avec mode PA > WPA-PSK, WPA2-PSK, WPA-Auto-PSK)

Cipher Type Sélectionnez AES ou AUTO dans la liste déroulante. (Type de chiffrement):

Group Key Update Interval Sélectionnez l'intervalle pendant lequel la clé de groupe (Intervalle de mise à jour de sera valable. Il est recommendé de conserver la valeur par la clé de groupe): défaut (1800).

PassPhrase Entrez une phrase de passer dans ce champ. (Phrase de passer):

Utilisation du menu de configuration (suite)

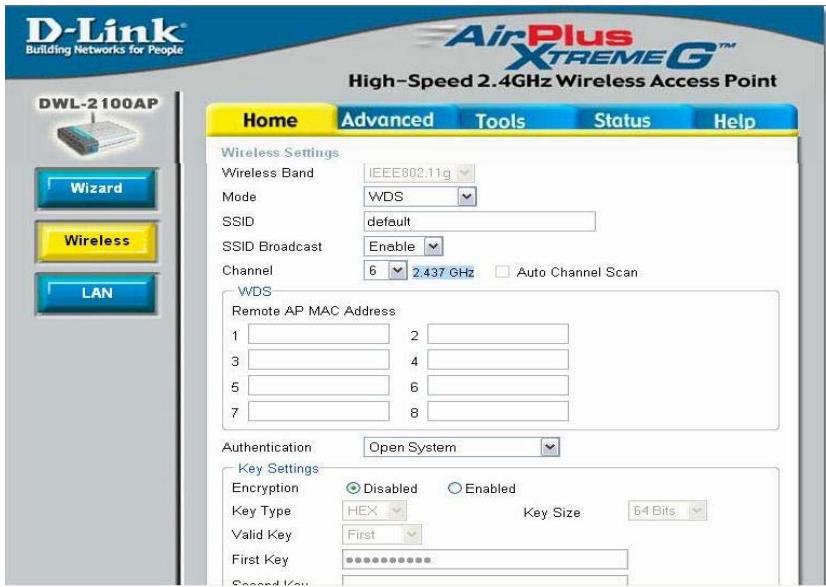

Home > Wireless > WDS Mode (Accueil > Paramètres sans fil > Mode WDS)

Le mode WDS (Wireless Distribution System) peut configurer des PA de telle sorte qu'ils fonctionnent en guise de point point à point ou point à multipoint. Dans ce cas, tous les PA doivent avoir le même SSID.

Wireless Band (Bande sans fil) -

IEEE 802.11g.

Mode -

L'option WDS est selectionnée dans la liste déroulante.

SSID -

Le SSID (Service Set Identifier) correspond au nom qui identifie un réseau local sans fil spécifique. Par défaut, le SSID est « défaut ». Le SSID peut facilement être modifié pour se connecter à un réseau sans fil existant ou pour en définir un nouveau.

SSID Broadcast (Diffusion SSID) -

Activez ou désactivez la diffusion du SSID. L'activation de cette fonction permet la diffusion du SSID sur le réseau.

Channel (Canal) -

Le canal par défaut est le numéro 6. Tous les périphériques du réseau doivent partager le même canal.

Auto Channel Scan (Balayage automatique du canal) -

Cochez cette case pour activer la sélection automatique du canal afin d'obtenir les importantes performances sans fil.

Utilisation du menu de configuration (suite)

Home > Wireless > WDS Mode (Accueil > Paramètres sans fil > Mode WDS)

Entrez l'adresse MAC du PA racine ou faites une visite des lieux pourCHOISIR le PA racine de votre réseau afin d'en repeter le signal sans fil.

Open System (Système ouvert)
Shared Key (Clé partagée)

Open System/Shared Key (Système ouvert/Clé partagée)
WPA-PSK
WPA2-PSK
WPA-Auto-PSK

Selectionnez Open System pour communiquer la clé sur le réseau.

Selectionnez Shared Key pour restreindre la communication aux périphériques qui partagent les mêmes paramètres WEP.

Selectionnez Open System/Shared Key pour autoriser indistinctement l'une des deux formes de chiffrement des données.

Selectionnez WPA-PSK, WPA2-PSK ou WPA-Auto-PSK pour sécuriser votre réseau en définitissant un mot de passage et une clé dynamique variable (aucun serveur RADIUS requis).

Home > Wireless > WDS Mode > WEP Encryption (Accueil > Paramètres sans fil > Mode WDS > Chiffrement WEP)

Encryption (Chiffrement): Sélectionnez Disabled ou Enabled (respectivement Désactivement ou Activé). L'option Disabled est sélectionnée par défaut.

Key Type (Type de clé)*: Sélectionnez HEX ou ASCII.

Key Size (Taille de la clé): Sélectionnez 64, 128 ou 152 bits.

Valid Key (Clé correcte): Sélectionnez l'une des quatre clés (clé 1 à clé 4) comme clé active.

First-Fourth Keys (Première Saisissez jusqu'à quatre clés de chiffrement. Vous devrez à quatrième clés): sélectionner l'une de ces clés dans le champ Valid Key.

*Les caractères hexadécimaux incluent les chiffres 0 à 9 et les lettres A à F.

Le code ASCII (American Standard Code for Information Interchange) est un code qui permet de représentier les lettres anglaises sous forme de nombres de 0 à 127.

Home > Wireless > WDS Mode > WPA-PSK, WPA2-PSK, WPA-Auto-PSK (Accueil > Paramètres sans fil > Mode WDS > WPA-PSK, WPA2-PSK, WPA-Auto-PSK)

Cipher Type La(norme de chiffrement AES est utilisé ici.

(Type de chiffrement):

Group Key Update Interval (Intervalle de mise à jour de la clé de groupe):

Selectionnez l'intervalle pendant lequel la clé de groupe sera valable. Il est recommandé de conserver la valeur par défaut (1800).

PassPhrase (Phrase de passer): Entrez une phrase de passer dans ce champ.

Utilisation du menu de configuration (suite)

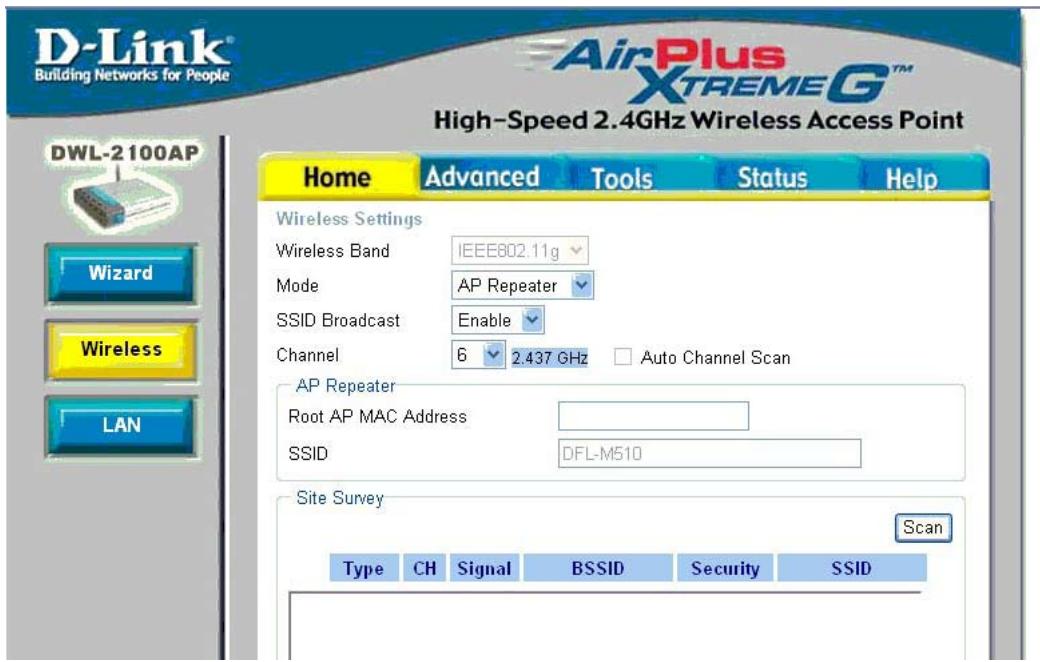

Home > Wireless > AP Repeater Mode (Accueil > Paramètres sans fil > Mode Répéteur PA)

Le mode Répéteur PA ne fonctionne que si la version matérielle et la version du microprogramme du DWL-2100AP sont identiques.

Wireless Band (Bande sans fil) :

IEEE 802.11g.

Mode :

L'option AP Repeater est selectionnée dans la liste déroulante.

Remote AP MAC Address (Adresse MAC des PA distants) ou Site Survey (Visite des lieux):

Entrez l'adresse MAC du PA racine ou faites une visite des lieux pourCHOISIR le PA racine de votre réseau afin d'en repeter le signal sans fil.

Utilisation du menu de configuration (suite)

Home > Wireless > AP Repeater Mode (Accueil > Paramètres sans fil > Mode Répéteur PA) (suite)

Authentication Open System/Shared Key (Système ouvert/Clé partagée) (Authentication):

Selectionnez Shared Key pour restreindre la communication aux périphériques qui partagent les mêmes paramètres WEP.

Home > Wireless > AP Repeater Mode > WEP Encryption (Accueil > Paramètres sans fil > Mode Répéteur PA > Chiffrement WEP)

Encryption (Chiffrement): Sélectionnez Disabled ou Enabled (respectivement Désactivé ou Activé). L'option Disabled est sélectionnée par défaut.

Key Type (Type de clé)*: Sélectionnéz HEX ou ASCII.

Key Size (Taille de la clé): Sélectionnez 64, 128 ou 152 bits.

Valid Key (Clé correcte): Sélectionnez l'une des quatre clés (clé 1 à clé 4) comme clé active.

First-Fourth Keys (Première Saisissez jusqu'à quatre clés de chiffrement. Vous à quatrième clés): devrez sélectionner l'une de ces clés dans le champ Valid Key.

*Les caractères hexadécimaux incluent les chiffres 0 à 9 et les lettres A à F.

Le code ASCII (American Standard Code for Information Interchange) est un code qui permet de représentier les lettres anglaises sous forme de nombres de 0 à 127.

Utilisation du menu de configuration (suite)

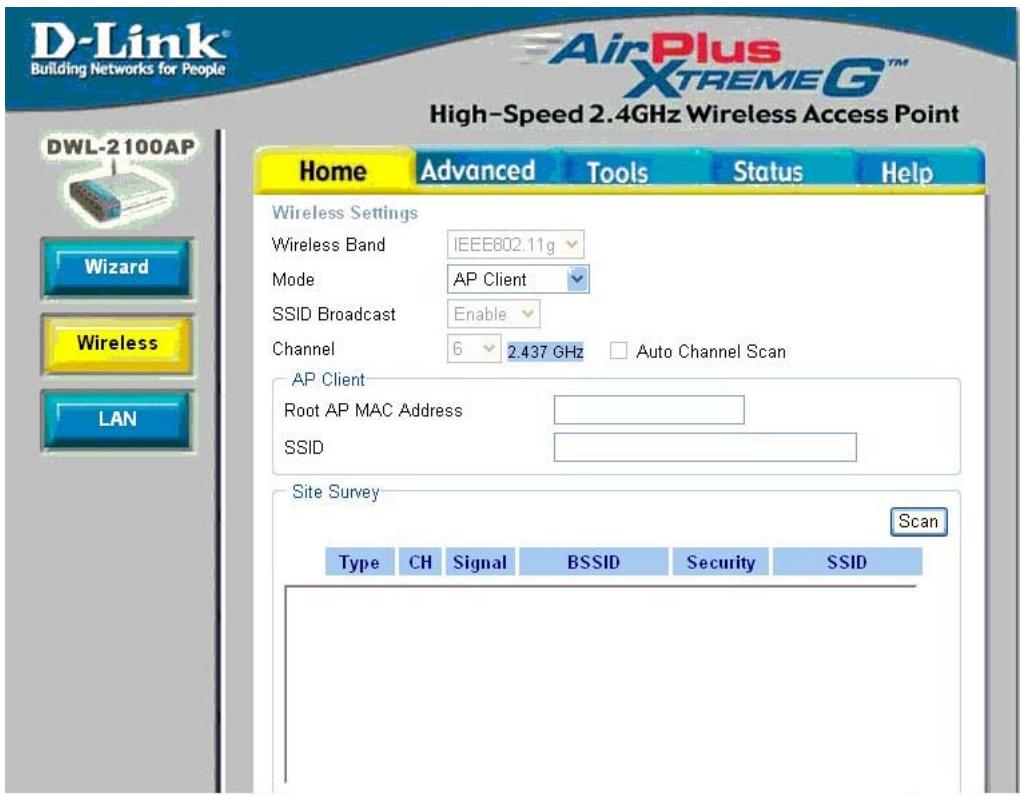

Home > Wireless > AP Client Mode (Accueil > Paramètres sans fil > Mode Client PA)

Le mode AP Client (Client PA) ne peut prendre en charge qu'une seule station câblée pour une meilleure compatibilité.

Wireless Band (Bandes sans fil):

IEEE 802.11g.

Mode:

L'option AP Client est selectionnée dans la liste déroulante.

Remote AP Site Survey (Visite des lieux des PA distants):

Cette option transforme n'importe quel périphérique IEEE 802.3 (par exemple un ordinateur, une imprimante, etc.) en un client sans fil 802.11b en cas de communication avec un autre DWL-2100AP agissant en guise de PA racine. Faites une visite des lieux pour désirir le PA racine de votre réseau.

Utilisation du menu de configuration (suite)

Home > Wireless > AP Client Mode (Accueil > Paramètres sans fil > Mode Client PA) (suite)

Authentication Open System (Système ouvert)
(Authentication): Shared Key (Clé partagée)
WPA-PSK
WPA2-PSK

Selectionnez Open System pour communiquer la clé sur le réseau.

Selectionnez Shared Key pour restreindre la communication aux périphériques qui partagent les mêmes paramètres WEP.

Sélectionnez WPA-PSK ou WPA2-PSK pour sécuriser votre réseau en définissant un mot de passer et une clé dynamique variable (aucun serveur RADIUS requis).

Home > Wireless > AP Client Mode > WEP Encryption (Accueil > Paramètres sans fil > Mode Client PA > Chiffrement WEP)

Encryption (Chiffrement): Sélectionnez Disabled ou Enabled (respectivement Désacté ou Activé). L'option Disabled est sélectionnée par défaut.

Key Type (Type de clé)*: Sélectionnez HEX ou ASCII.

Key Size (Taille de la clé): Sélectionnez 64, 128 ou 152 bits.

Valid Key (Clé correcte): Sélectionnez l'une des quatre clés (clé 1 à clé 4) comme clé active.

First-Fourth Keys (Première Saisissez jusqu'à quatre clés de chiffrement. Vous à quatrième clés): devrez sélectionner l'une de ces clés dans le champ Valid Key.

*Les caractères hexadécimaux incluent les chiffres 0 à 9 et les lettres A à F.

Le code ASCII (American Standard Code for Information Interchange) est un code qui permet de représentier les lettres anglaises sous forme de nombres de 0 à 127.

Home > Wireless > AP Client Mode > WPA-PSK, WPA2-PSK (Accueil > Paramètres sans fil > Mode Client PA > WPA-PSK, WPA2-PSK)

Cipher Type Sélectionnez AES ou TKIP dans la liste déroulante. (Type de chiffrement):

Group Key Update Interval Sélectionnez l'intervalle pendant lequel la clé de groupe (Intervalle de mise à jour de sera valable. Il est recommendé de conserver la valeur la clé de groupe): par défaut (1800).

PassPhrase (Phrase de Entrez une phrase de passer dans ce champ.onne:

Utilisation du menu de configuration (suite)

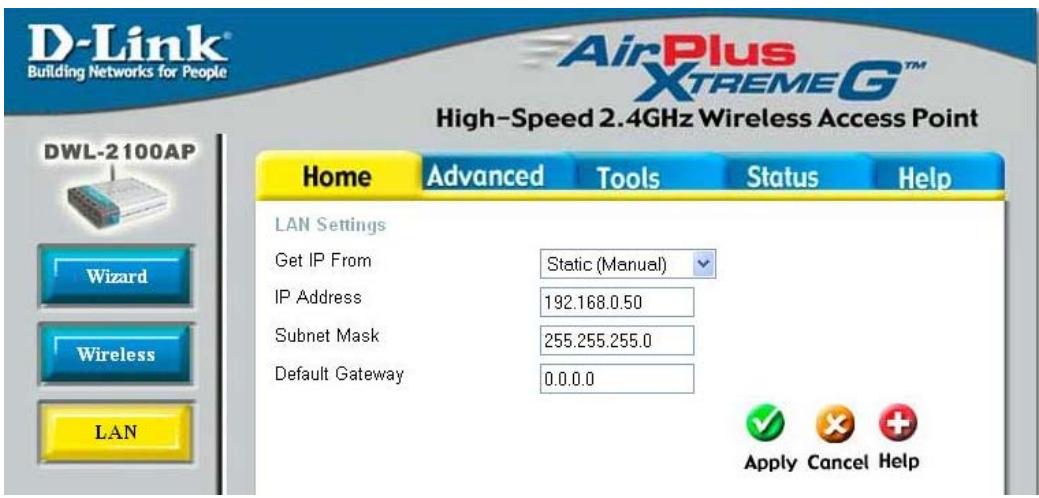

Home > LAN (Accueil > Réseau local)

Un réseau local peut aussi être dénommé LAN, de l'anglais Local Area Network. Il s'agit de votre réseau interne. Les paramètres indiqués sont les paramètres IP de l'interface du réseau local du DWL-2100AP. Ces paramètres sont également dénommés « paramètres privés ». Le cas échéant, vous pouvez changer l'adresse IP du réseau local. L'adresse IP est privée vis-à-vis de votre réseau interne (réseau local) et n'est pas visible sur Internet.

Get IP From (Obtenir IP):

Sélectionnez Statique (Manual) [Statique (Manuelle)] ou Dynamic (DHCP) [Dynamique (DHCP)] comme méthode d'attribution d'une adresse IP au DWL-2100AP.

IP Address:

Adresse IP de l'interface du réseau local. L'adresse IP par défaut est 192.168.0.50.

Subnet Mask:

Masque de sous réseau de l'interface du réseau local. Le masque de sous réseau par défaut est 255.255.255.0.

Default Gateway

(Passerelle par défaut):

Ce champ est facultatif. Entrez l'adresse IP de la passerelle de votre réseau.

Apply (Appliquer):

Cliquez sur ce bouton pour enregistrer les changements.

Utilisation du menu de configuration (suite)

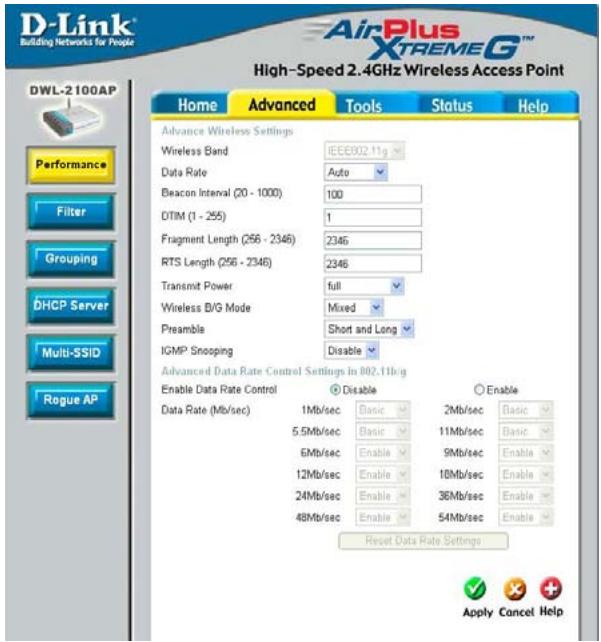

Advanced > Performance (Avancé > Performances)

Wireless Band (Bande sans fil):

IEEE 802.11g.

Data Rate:

Le débit de données peut être régé sur Auto ou sur 1, 2, 5, 5, 6, 9, 11, 12, 18, 24, 36, 48 ou 54 Mbits/s.

Beacon Interval (Intervalle de balise):

Les balises sont des paquets envoyés par un point d'accès pour synchroniser un réseau. Spécifiez une valeur d'intervalle de balise. La valeur par défaut (100) est recommendée.

DTIM:

De l'anglais Delivery Traffic Indication Message (Message d'indication de transmission de données). La valeur par défaut est 3. Un DTIM est un compte à rebours qui informe les clients de la fenêtre suivante pour écouter les messages de diffusion générale et de multidiffusion.

Fragment Length (Longueur de fragmentation):

Le seuil de fragmentation, défini en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.

RTS Length (Longueur RTS):

La valeur par défaut de ce paramètre doit être conservée, à savoir 2346. Si vous constatiez un flux de données irrégulier, il est recommendé de n'effectuer que des modifications mineures à la plage de valeurs entre 256 et 2346.

Transmit Power (Puisssance de transmission):

Choisissez l'option Full (puissance totale), half (demi puissance, -3 dB), Quarter (quart de puissance, -6 dB), eighth (huitieme de puissance, -9 dB) ou minimum (puissance minimale).

Wireless B/G Mode (Mode sans fil B/G) -

Cette fonction vous permet de configurer le réseau sans fil selon la norme IEEE 802.11g seulement, IEEE 802.11b seulement ou IEEE 802.11g avec rétrocompatibilité avec la norme IEEE 802.11b.

Preamble (Préambule) -

Sélectionnez la valeur par défaut: Short and Long (Court et Long) ou Long Only (Long seulement).

Antenna Diversity (Diversité d'antenne) (suite) -

Diversity (Diversité): Le DWL-2100AP commute automatique sur l'antenne dont la valeur RSSI est la(Meilleure.

Left Antenna (Antenne gauche) -

Le PA ne commute sur aucune antenné et les radioféquences utilisent l'antenna gauche (PA vu de devant) pour transmettre et recevoir les paquets.

Right Antenna (Antenne droite) -

Le PA ne commute sur aucune antenné et les radiofréquences utilisent l'antenne droite (PA vu de devant) pour transmettre et recevoir les paquets.

IGMP Snooping (Surveillance du trafic IGMP) -

La surveillance du traffic IGMP (protocole Internet de gestion multipoints) permet au PA de reconnaître les requêtes et les rapports IGMP envoyés entre des routeurs et un hôte IGMP (station sans fil). Lorsque la surveillance IGMP est activée, le PA transfère les paquets de multidiffusion à l'hote IGMP en fonction des messages IGMP qui passent par le PA.

Advanced Data Rate Settings (Paramétres avances de débits de données) -

Spécifiez les débits de données auxquels le DWL-2100AP doit transmettre les signaux. Pour la norme 802.11b, choisissez 5,5 ou 11 Mbits/s. Pour la norme 802.11g, choisissez 9, 18, 36, 48 ou 54 Mbits/s. Pour la norme 802.11b/g, choisissez 6, 9, 12, 18, 24, 36, 48 ou 54 Mbits/s.

Utilisation du menu de configuration (suite)

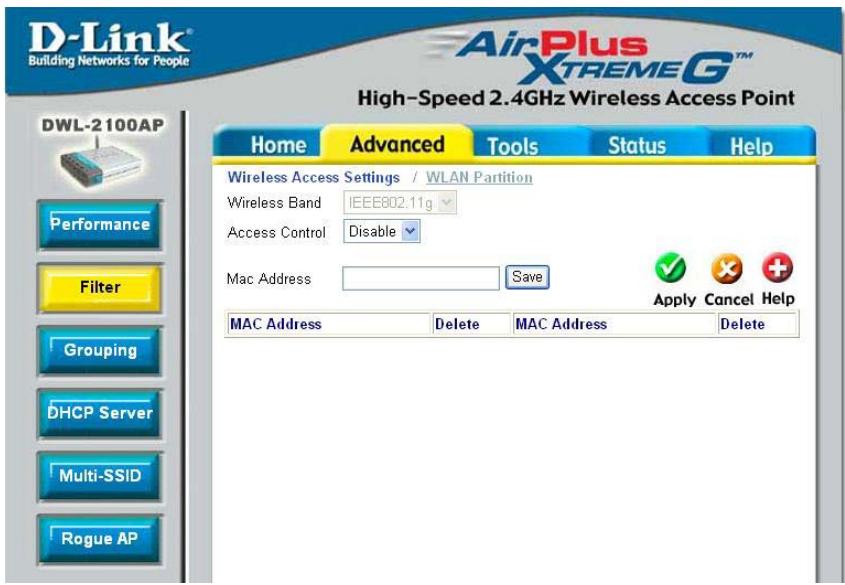

Advanced > Filters > Wireless Access Settings (Avancé > Filtres > Paramètres d'accès sans fil)

You pouvez configurer les champs suivants de cet écran :

Wireless Band (Bande IEEE 802.11g. sans fil) -

Access Control (Contrôle d'accès) -

MAC Address -

Access Control List (liste de contrôle d'accès) -

Apply (Appliquer) -

Selectionnez Disabled pour désactiver les fonctions de filtrage.
Selectionnez Accept pour accepter uniquement les péripériques dont les adresses MAC figurent dans la liste de contrôle d'accès.
Selectionnez Reject pour rejeter les péripériques dont les adresses MAC figurent dans la liste de contrôle d'accès.

Entrez dans ce champ les adresses MAC des périphériques que vous souhaitez contrôle. Cliquez sur Save (Enregistrer) pour ajouter l'adresse à la liste de contrôle d'accès.

Les adresses MAC de cette liste peuvent être acceptées ou rejetées pour inclusion au réseau, en fonction de la sélection de contrôle d'accès. Cliquez sur l'icône Delete (Supprimer) en regard de l'adresse MAC pour la supprimer de la liste.

Cliquez sur ce bouton pour enregistrer les changements.

Utilisation du menu de configuration (suite)

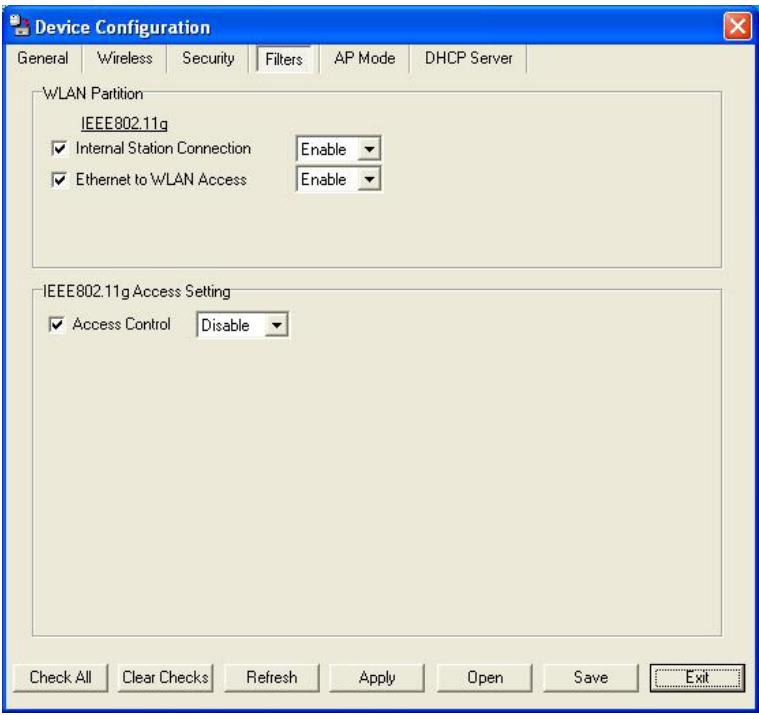

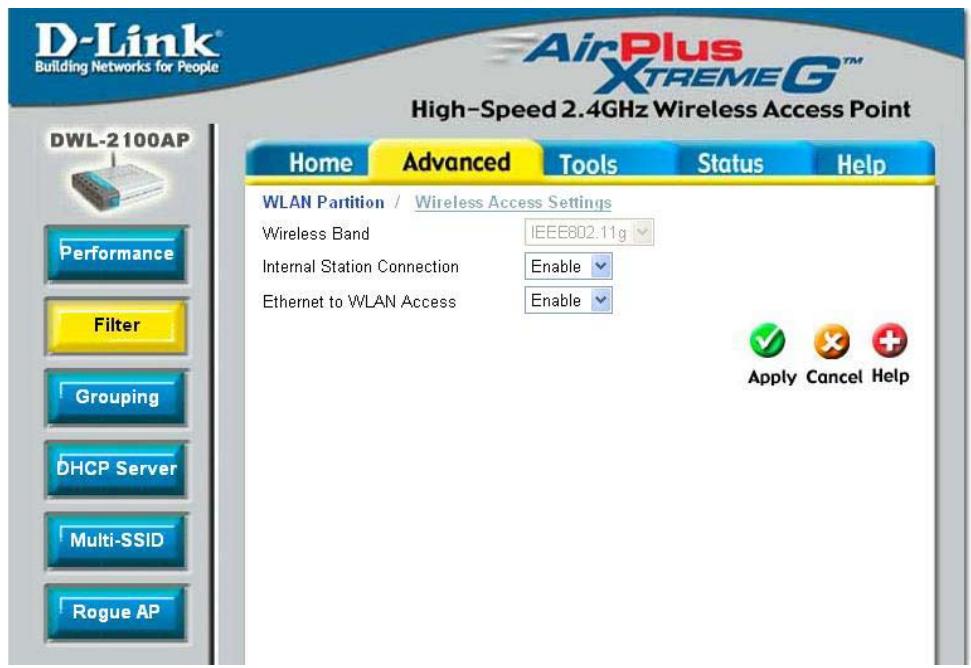

Advanced > Filters > WLAN Partition (Avancé > Filtres > Partition WLAN)

Wireless Band (Bande IEEE 802.11g. sans fil) -

Internal Station Connection (Connexion des stations internes) -

Ethernet to WLAN Access (Accès Ethernet au réseau local sans fil) -

Activez cette fonction pour permettre aux clients sans fil de communiquer les uns avec les autres. Si cette fonction est désactivée, les stations sans fil de la bande sélectionnée ne sont pas autorisées à échanger des données via le point d'accès.

Activez cette fonction pour permettre aux périphériques Ethernet de communiquer avec les clients sans fil. Si cette fonction est désactivée, toutes les données des périphériques Ethernet aux périphériques sans fil associés sont bloquées, mais ces derniers peuvent toujours envoyer des données aux premiers.

Utilisation du menu de configuration (suite)

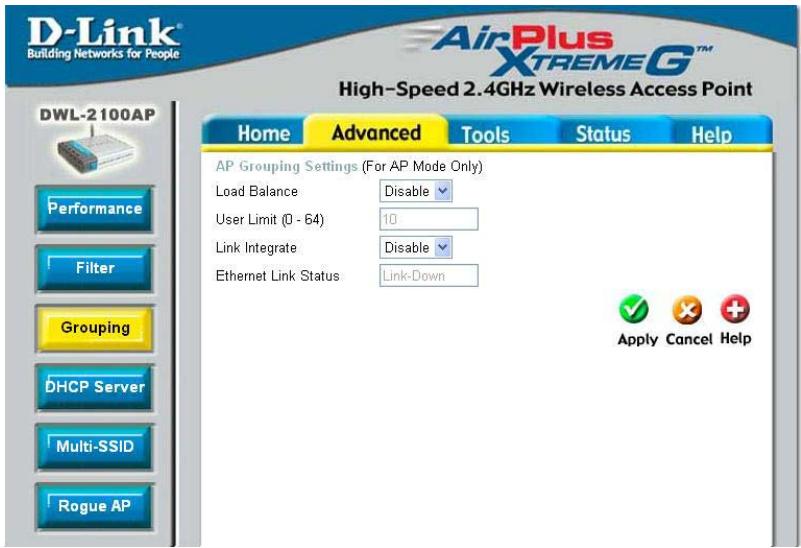

Advanced > Grouping (Avancé > Groupage)

Le D-Link DWL-2100AP vous permet de répartir les connexions des clients sans fil entre plusieurs points d'accès.

L'équilibrage de la charge vous permet d'éviter que les performances d'un point d'accès du réseau ne se dégrdent en raison d'un partage disproportionné du traffic sans fil.

Load Balance (Equilibrage de la charge) -

User Limit (Limits utiliseur) -

Link Integrate (Intégration de la liaison) -

Ethernet Link Status (Etat de la liaison Ethernet) -

Cette fonction est désactivée par défaut (Disabled).

Quand l'équilibrage de la charge est activé, Sélectionnez la limite utilisateur.

Sélectionnez Enabled ou Disabled (Activé ou Désactivé).

Affiche I'etat de la liaison Ethernet.

Utilisation du menu de configuration (suite)

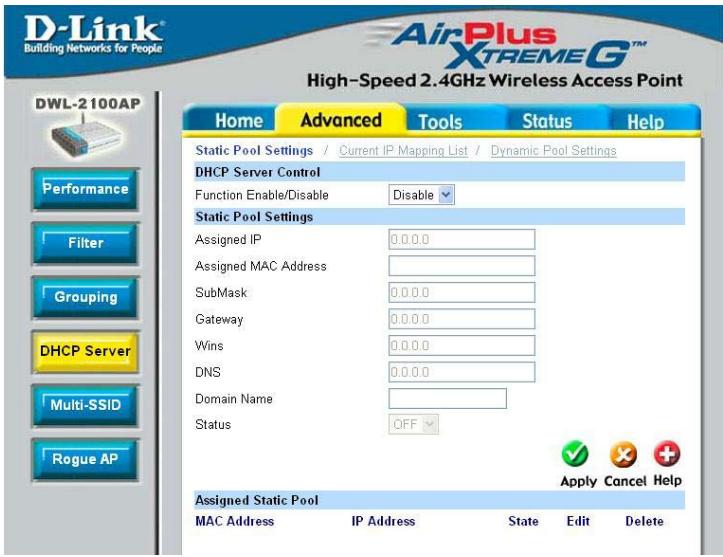

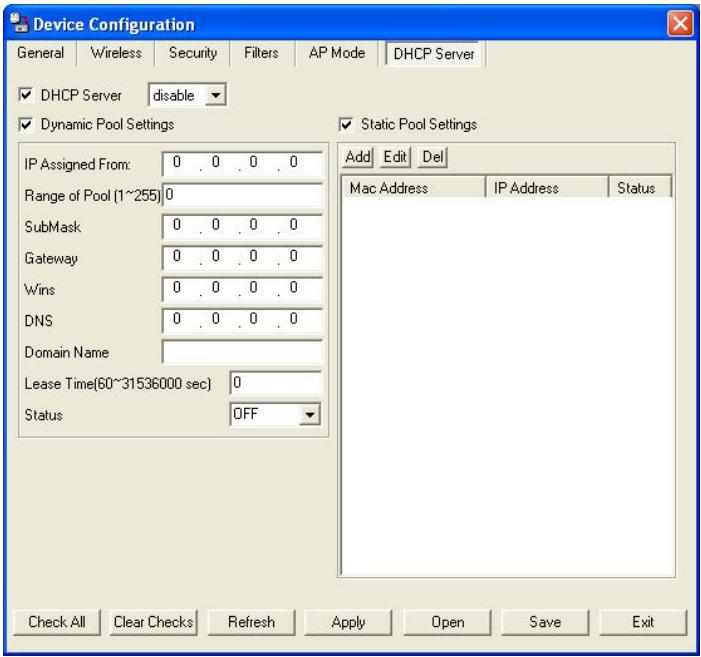

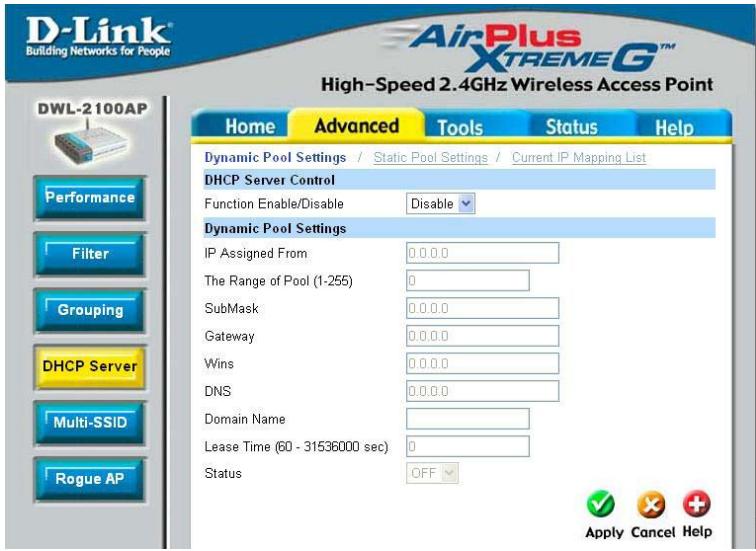

DHCP Server Control (Gestion du serveur DHCP)-

Cette option permet d'activer ou de désactiver la fonction DHCP.

Paramètres du groupe dynamique

IP Assigned From (IP attribuée à partir de)-

Tapez la première
adresse IP
disponible pour
attribution dans
votre reseau.

The Range of Pool (1-255) [Plage du groupe (1 à 255)]-

Entrez le nombre d'adresses IP disponibles pour attribution.

Advanced > DHCP Server > Dynamic Pool Settings (Avancé > Serveur DHCP > Paramètres de groupe dynamique)

SubMask-

Gateway (Passerelle)-

Wins-

DNS-

Domain Name-

Lease Time (60-31536000 sec) [Durée de la concession (60 à 31536000 s)]-

Status (État)-

Apply (Appliquer)-

Entrez le masque de sous-reseau.

Entrez l'adresse IP du routeur sur le réseau.

Le service WINS (Windows Internet Naming Service) est un système qui détermine l'adresse IP dynamique d'un ordinateur du réseau.

Entrez l'adresse IP du serveur DNS. Le serveur DNS traduit les noms de Domaine (par exemple, www.dlink.fr) en adresses IP.

Entrez le nom de Domaine du DWL-21000AP.

Durée avant que le serveur DHCP n'attribue une nouvelle adresse IP.

Cette option permet d'activer ou de désactiver les paramètres de groupe dynamique.

Cliquez sur ce bouton si vous avez effectué des modifications.

Utilisation du menu de configuration (suite)

Advanced > DHCP Server > Static Pool Settings (Avancé > Serveur DHCP > Paramètres de groupe statique)

DHCP Server Control (Gestion du serveur DHCP) :

Cette option permet d'activer ou de désactiver la fonction DHCP.

Paramètres du groupe statique

Assigned IP (IP attribuée) :

Entrez dans ce champ l'adresse IP statique du péripérisque.

Assigned MAC Address (Adresse MAC attribuée) :

Entrez dans ce champ
l'adresse MAC du
péripérique.

SubMask :

Entrez le masque de sous-réseau dans ce champ.

Gateway :

Entrez l'adresse IP de la passerelle sur le réseau.

Wins :

Le service WINS (Windows Internet Naming Service) est un système qui déterminé l'adresse IP d'un ordinateur du réseau dont l'adresse IP est attribuée de façon dynamique.

DNS :

Entrez l'adresse IP du serveur DNS. Le serveur DNS traduit les noms de Domaine (par exemple, www.dlink.fr) en adresses IP.

Domain Name :

Entrez le nom de Domaine du DWL-21000AP.

Status (État) :

Cette option permet d'activer ou de désactiver les paramètres de groupe statique.

Assigned Static Pool (Groupe statique attribué)

Après avoir entré les paramètres de groupe statique pour chaque périphérique, cliquez sur Apply (Appliquer) et le profil apparaitra dans cette liste en bas de l'écran.

*Notez que la plage d'adresses IP des paramètres de groupe statique ne doit pas coïncider celle des paramètres de groupe dynamique.

Utilisation du menu de configuration (suite)

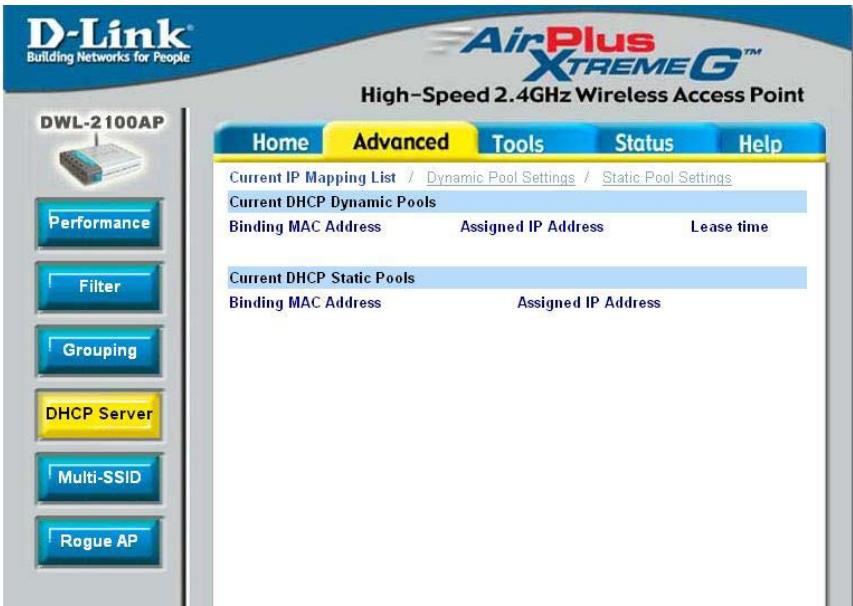

Advanced > DHCP Server > Current IP Mapping List (Avancé > Serveur DHCP >liste de mappage des adresses IP courantes)

Cet écran affiche des informations sur les groupes courants d'adresses IP dynamiques et statiques DHCP. Ces informations sont disponibles quand vous activez la fonction DHCP du DWL-2100AP et attribuée des groupes d'adresses IP dynamiques et statiques.

Current DHCP Dynamic Pools (Groupes dynamiques DHCP courants)-

Il s'agit des groupes d'adresses IP auxquels le serveur DHCP a attribué des adresses IP dynamiques.

Binding MAC address (Adresse MAC de liaison)-

Adresse MAC d'un périphérique du réseau figurant dans le groupe d'adresses IP dynamiques DHCP.

Adresses IP dynamiques du périphérique, attribuées par le serveur DHCP correspondant.

Lease Time (Durée de la concession)-

Durée de validité de l'adresse IP dynamique.

Current DHCP Static Pools (Groupes statiques DHCP courants)-

Il s'agit des groupes d'adresses IP auxquels le serveur DHCP a attribué des adresses IP statiques.

Binding MAC address (Adresse MAC de liaison)-

Adresse MAC d'un péripérisque du réseau figurant dans le groupe d'adresses IP statiques DHCP.

Adresses IP statiques du périphérique, attribuées par le serveur DHCP correspondant.

Utilisation du menu de configuration (suite)

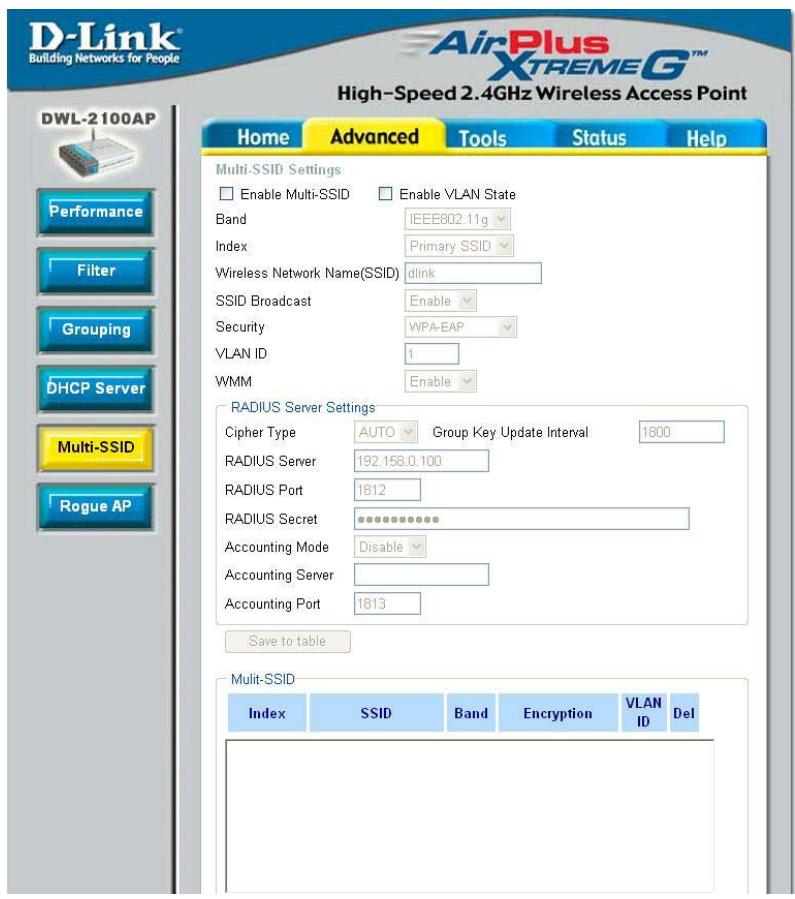

Advanced > Multi-SSID (Avancé > Multi-SSID)

Pour configurer les réseaux invite et interne sur des réseaux locaux virtuels, le commutateur et le serveur DHCP que vous utilisez doivent prendre en charge ces derniers. Au préalable, configurez un port du commutateur pour la gestion des paquets marqués « réseau local virtuel », comme déscrit par la norme IEEE802.1Q.

Utilisation du menu de configuration (suite)

Le SSID principal et la sécurité ne peuvent pas etre modifiés ici. Les valeurs indiquées correspondant à celles définies sous Home > Wireless (Accueil > Paramétres sans fil).

SSID-

Si vous cochez la case Enable Multi-SSID (Activer la fonction Multi-SSID), vous pouvez nommer chaque multi-SSID.

Security (Sécurité)-

Cette option permet deCHOISIR un des sept parametes disponibles pour la fonction Multi-SSID : None (Aucun), Open System/Shared Key (Système ouvert/Clé partagée), WPA-EAP, WPA-PSK, WPA2-EAP, WPA2-PSK, WPA-Auto-EAP ou WPA-Auto-PSK.

VLAN Group ID (ID du groupe de réseaux locaux virtuels)-

Si vous cochez la case Enable VLAN State (Activer l'etat des réseaux locaux virtuels) et configurez les réseaux interne et multi-SSID, ce champ est actif.

Indiquez une valeur comprise entre 1 et 4094 pour le réseau local virtuel interne.

Ceci oblige le PA à envoyer une requête DHCP avec les étiquettes VLAN. Le commutateur et le serveur DHCP doivent prendre en charge les trames VLAN IEEE802.1Q. Par ailleurs, le PA doit pouvoir atteindre le serveur DHCP.

Vérifiez en tant qu'administrateur les configurations DHCP et des réseaux locaux virtuels.

Advanced > Multi-SSID > WEP Encryption (Avancé > Multi-SSID > Chiffrement WEP)

Key Type (Type de clé)- Sélectionnez HEX ou ASCII.

Key Size (Taille de la clé)- Sélectionnez 64, 128 ou 152 bits.

Key (Clé)- Sélectionnez l'une des quatre clés (clé 1 à clé 4) comme clé active. Entrez la clé dans ce champ.

Advanced > Multi-SSID > WPA-PSK, WPA2-PSK, WPA-Auto-PSK (Avancé > Multi-SSID > WPA-PSK, WPA2-PSK, WPA-Auto-PSK)

Cipher Type (Type de Sélectionnez AES, AUTO ou TKIP dans la liste chiffrement): déroulante.

Group Key Update Interval Sélectionnez l'intervalle pendant lequel la clé de (Intervalle de mise à jour de la groupe sera valable. Il est recommendé de conserver clé de groupe): la valeur par défaut (1800).

PassPhrase (Phrase de Entrez une phrase de passer dans ce champ.onne)

Remarque : si l'un des SSID utilise comme sécurité le WPA-PSK, le WPA2-PSK, le WPA-Auto-PSK, le WPA-EAP, le WPA2-EAP ou le WPA-Auto-EAP, il utilise par défaut les clés 2 et 3 et laisse unquivalent les clés 1 et 4 disponibles pour la clé WEP.

Utilisation du menu de configuration (suite)

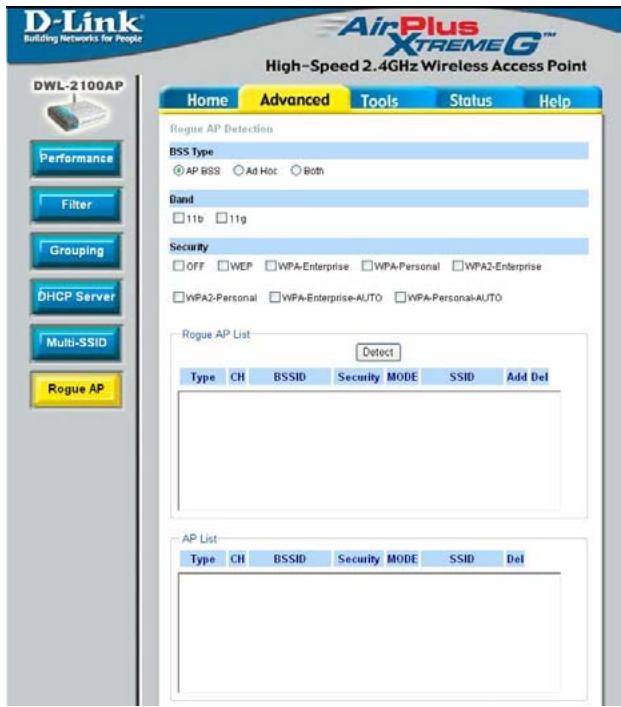

Advanced > Rogue AP (Avancé > PA indésirable)

BSS Type (Type de BSS)-

Le type d'ensemble de services de base, ou BSS, vous permet de sélectionner parmi les options suivantes : AP BSS, Ad Hoc ou Both (respectivement BSS PA, had-hoc ou les deux).

Band (Bande)-

Sélectionnez le type de réseau (bandes 11b et 11g) que vous poulez que le PA recherche.

Security (Sécurité)-

Sélectionnez le type de sécurité parmi les options disponibles : OFF, WEP, WPA-Enterprise, WPA-Personal, WPA2-Enterprise, WPA2-Personal, WPA-Auto-Enterprise et WPA-Auto-Personal (respectivement Désactivé, WEP, WPA entreprise, WPA personnel, WPA2 entreprise, WPA2 personnel, WPA-Auto entreprise et WPA-Auto personnel).

Rogue AP List (Listedes PA indésirables)-

Cette fenêtre montre tous les PA déetectés dans le voisinage en fonction des critères définis précédemment (type de BSS, bande et sécurité). Si le PA est dans le même réseau ou si vous le connaissiez, cliquez simplement sur Add (Ajouter) pour l'enregistrer dans la liste des PA.

AP List (Liste des PA)-

Cette fenêtre montre tous les PA qui sont autorisés à acceder au réseau.

Rogue AP Protection (Protection contre les PA indésirables)-

Activez cette fonction pour maintainir la connexion avec les clients autorisés même si des PA indésirables sont disponibles dans le voisinage.

Utilisation du menu de configuration (suite)

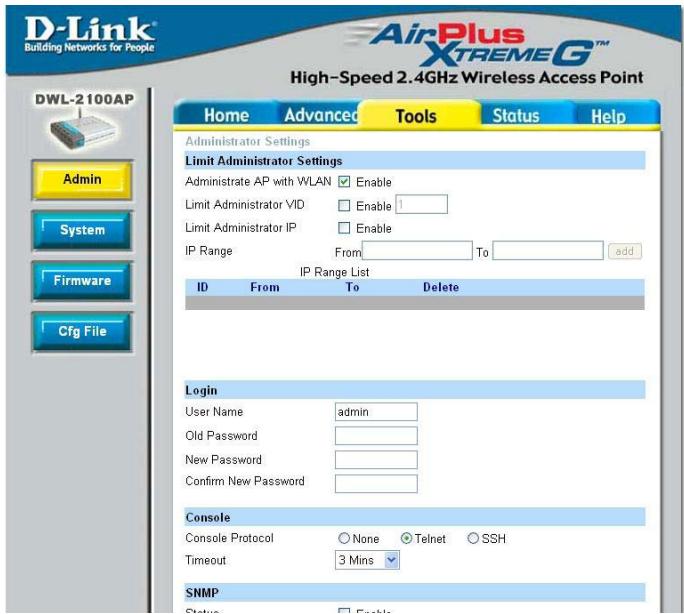

Tools > Admin (Outils > Admin)

Administrator AP with WLAN (Gérer le PA depuis le réseau local sans fil)-

Limit Administrator VLAN ID (Limiter l'ID du réseau local virtuel de l'administrateur)-

Limit Administrator IP (Limiter I'IP de l'administrateur)-

IP Range (Plage d'adresses IP)-

UserID (Nom d'utilisateur)-

Old Password (Ancien mot de salle)-

New Password (Nouveau mot de passer)-

Confirm New Password (Confirmer le nouveau mot de passer)-

Cochez cette case pour autoriser la gestion du PA depuis le réseau local sans fil.

Cochez cette case et entrez l'ID que l'administrateur sera autorisé à utiliser pour se connecter au réseau local virtuel.

Cochez cette case pour activer la limitation de l'adresse IP de l'administrateur.

Entrez la plage d'adresses IP à partir desquelles l'administrateur sera autorisé à se connecter, puis cliquez sur le bouton Add (Ajouter).

Entrez un nom d'utilisateur ; admin est le paramètre par défaut.

Pour modifier votre mot de passer, entrez-le dans ce champ.

Saisissez un nouveau mot de passer dans ce champ.

Entrez à nouveau le nouveau mot de passer.

Console Protocol (Protocole de console)-

Choisissez None (Aucun), Telnet ou SSH.

Time Out (Délai d'expiration)-

Sélectionnez la durée au terme de laquelle la session expire.

Community String (Chaine de communauté)-

Entrez la chaine de communauté publique/private en guise de mot de passer pour acceder au service SNMP.

Trap Server IP (IP du serveur d'alerte)-

Entrez l'adresse IP du serveur d'alerte si vous activez la notification de l'état à l'utilisateur.

Utilisation du menu de configuration (suite)

Entrez l'adresse IP du serveur d'alerte si vous activez la notification de l'etat à l'utilisateur.

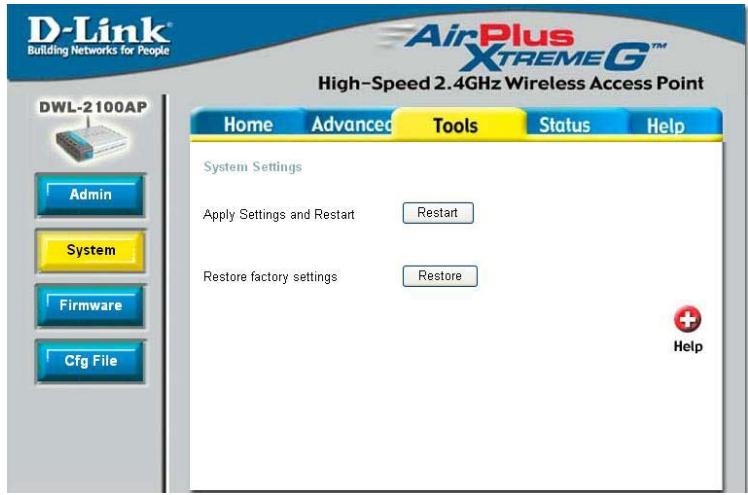

Apply Settings and Restart (Appliquer les paramètres et redémarrer)-

Cliquez sur Restart pour appliquer les paramètres et redémarrer le DWL-2100AP.

Restore to Factory Default Settings (Restaurer les paramètres par défaut)-

Cliquez sur Restore pour restaurer les paramètres par défaut du DWL-2100AP.

Update File (Mettre à jour le fichier) -

Une fois que vous
avez télécharge la
dernière version du
microprogramme
depuis www.dlink.fr,
parcourez votre disque
dur pour localiser le
fichier télécharge,
puis cliquez sur OK
pourmettreà jourle
microprogramme.

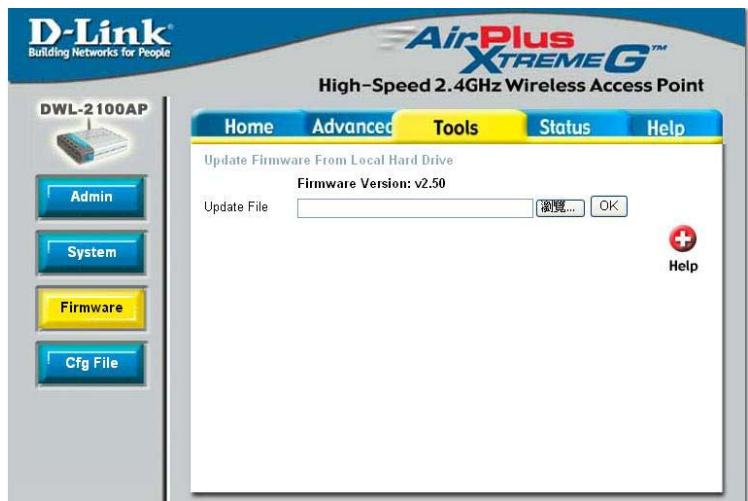

Tools > Firmware (Outils > Microprogramme)

Utilisation du menu de configuration (suite)

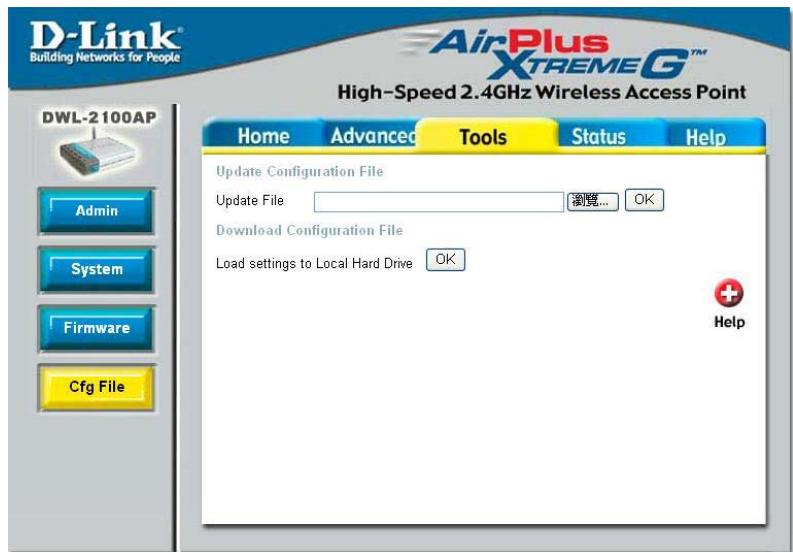

Tools > Cfg File (Outils > Fichier de configuration)

Update File (Mettre à jour le fichier)-

Parcourez votre disque dur pour localiser les paramètres de configuration que vous avez enregistrés. Cliquez sur OK après avoir sélectionné le fjchier.

Load Settings to the Local Hard Drive (Charger les paramétres sur le disque dur local)-

Cliquez sur OK pour charger les paramètres sélectionnés.

Utilisation du menu de configuration (suite)

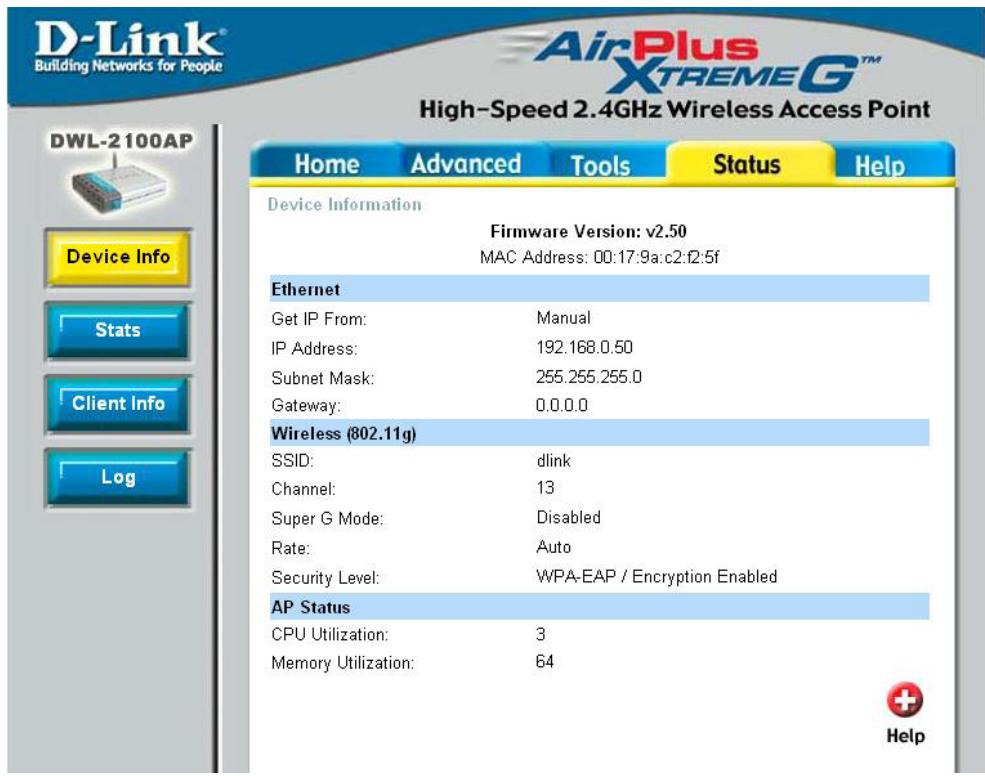

Status > Device Info (État > Informations sur le pérophérique)

Cette fenêtre affiche les paramétres du DWL-2100AP, ainsi que la version du microprogramme et l'adresse MAC.

Utilisation du menu de configuration (suite)

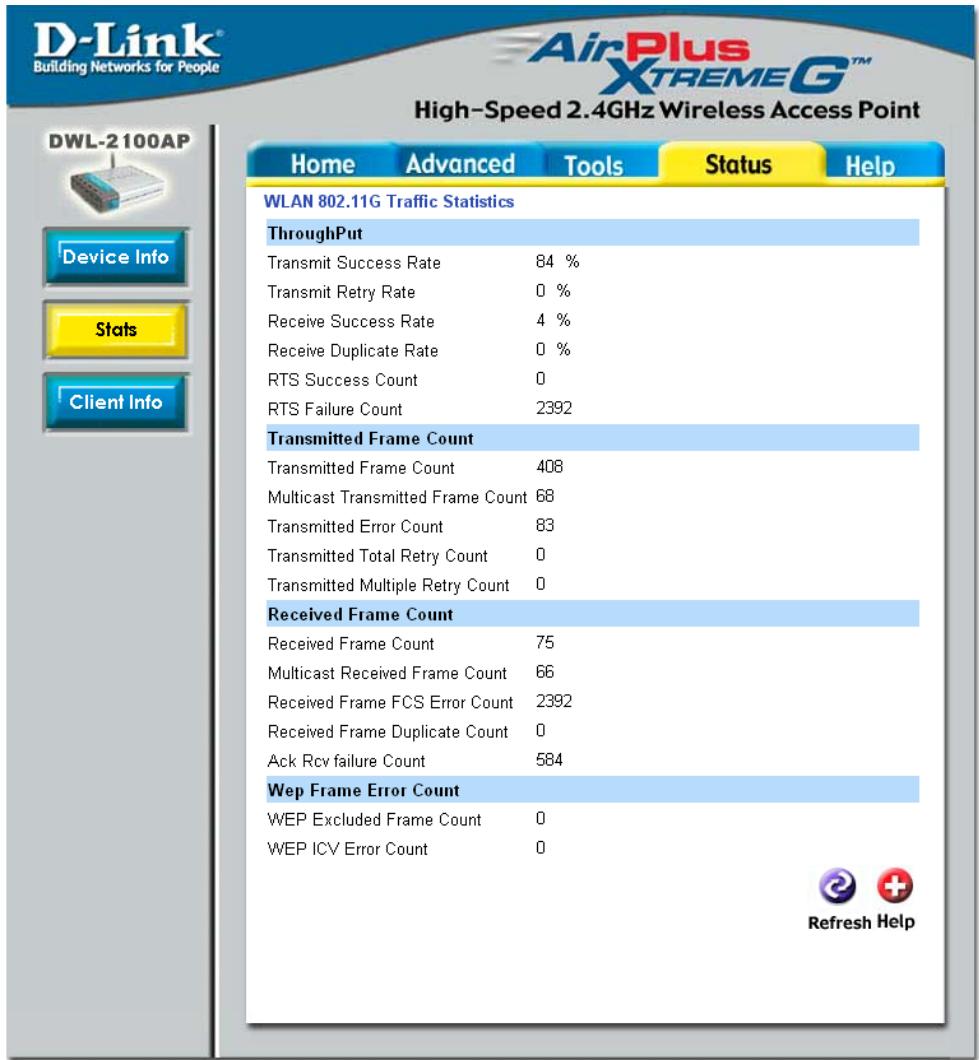

Status > Stats (État > Stats)

Cette fenêtre affiche les statistiques du réseau local sans fil.

Utilisation du menu de configuration (suite)

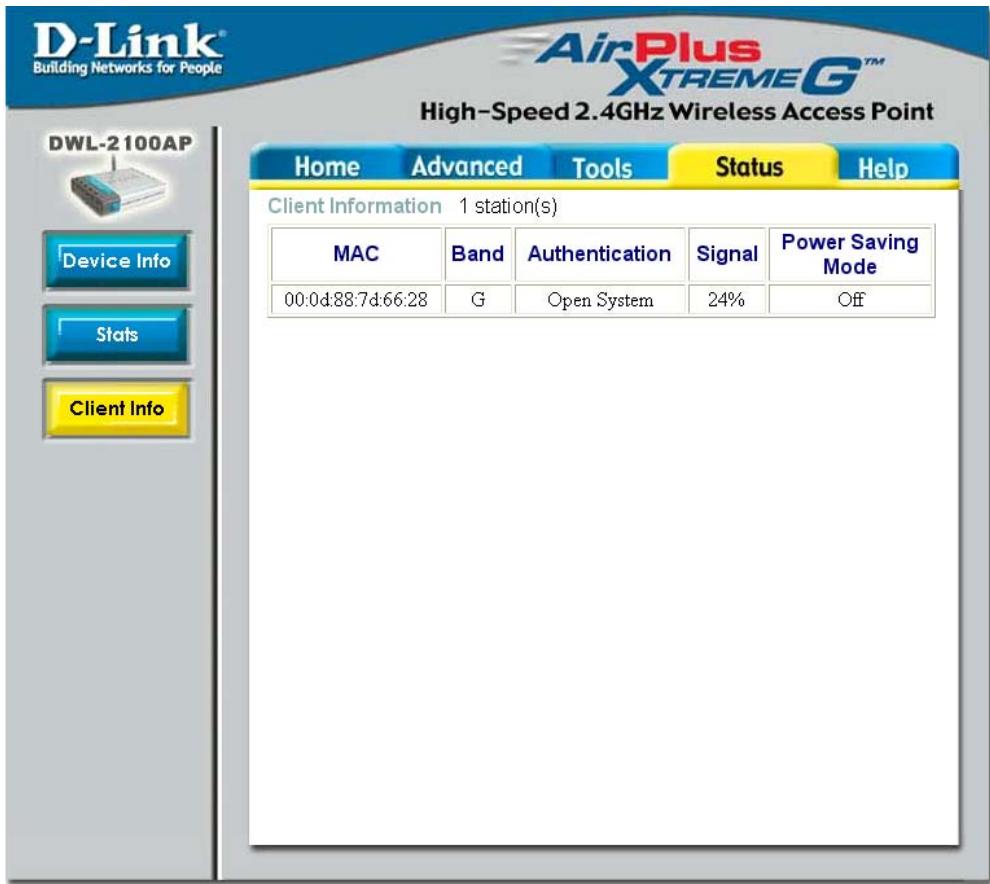

Status > Client Info (État > Informations sur le client)

Client Information (Informations sur le client)

Sélectionnez cette option pour obtenir des informations sur les clients sans fil (un client est un périphérique du réseau qui communique avec le DWL-2100AP).

Utilisation du menu de configuration (suite)

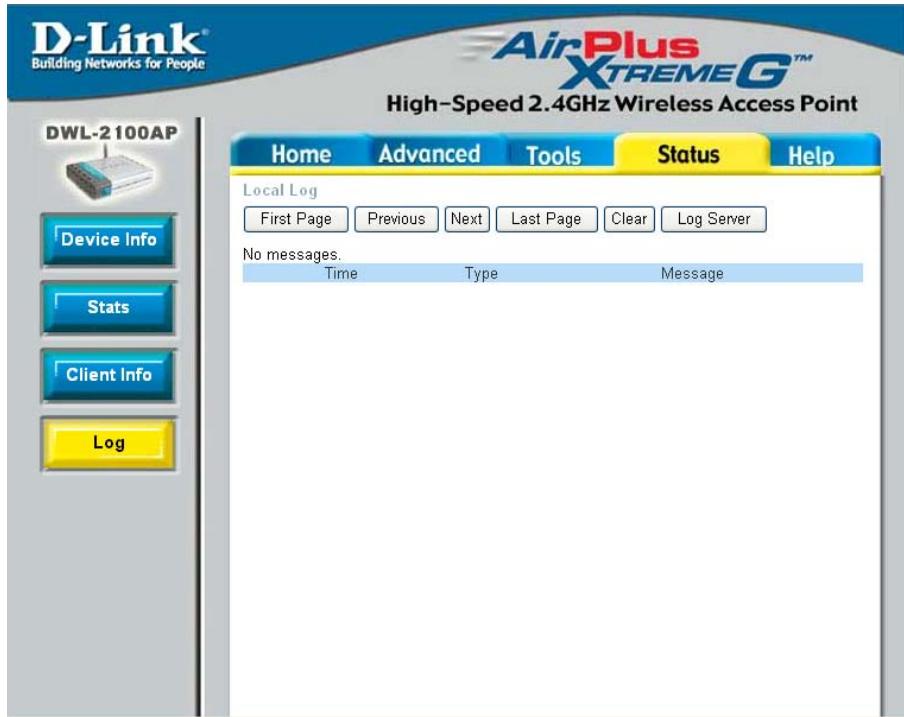

Status > Log (État > Journal)

Les informations du journal incluent, entre autres, les informations suivantes :

• Mises à jour du microprogramme
• Clients associés au PA puis dissociés
• Connexion Web (le cas échéant)

Log Server (Serveur de journalisation)-

Log Server / IP Address (Serveur de journalisation / Adresse IP)-

Si vous avez besoin de davantage d'espace pour stocker les journaux, indiquez l'adresse IP du serveur de stockage. La mémoire intégrée peut stocker jusqu'à 300 journaux seulement.

Entrez l'adresse IP du serveur de journalisation.

Utilisation du menu de configuration (suite)

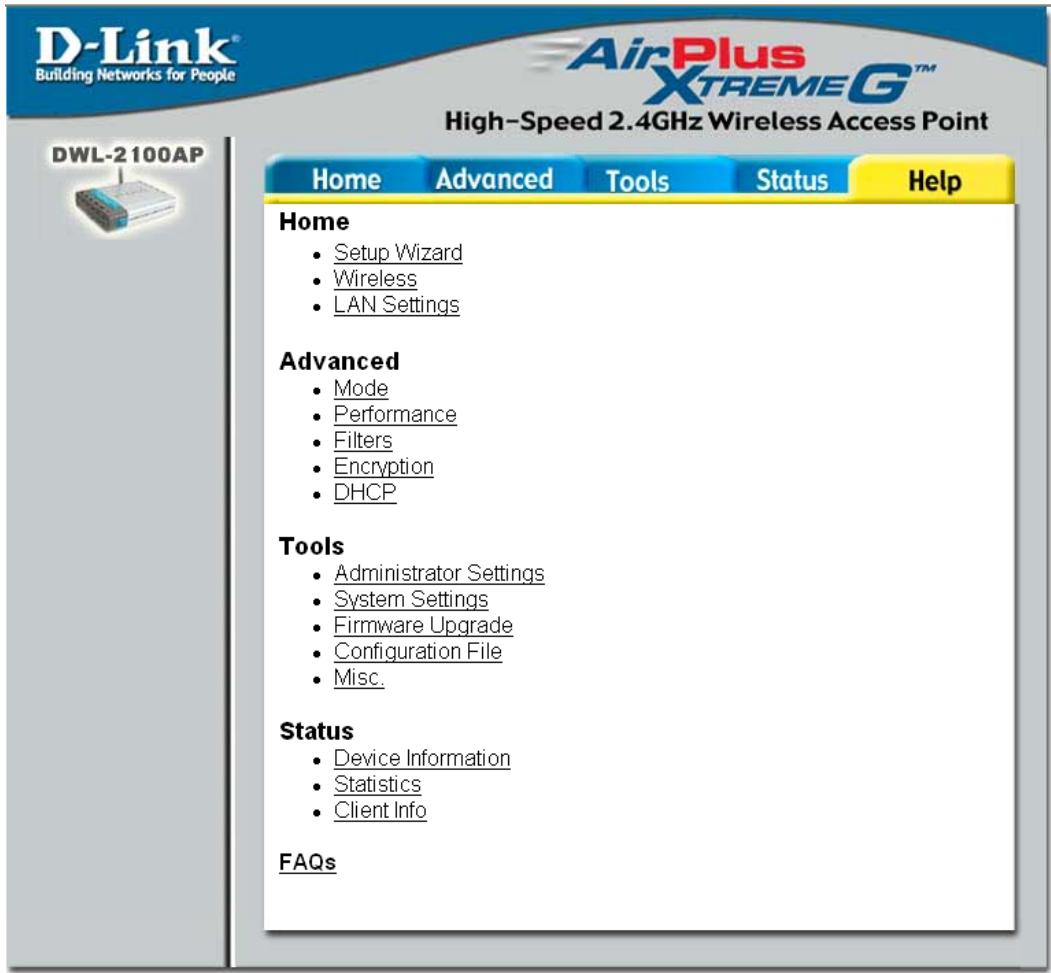

Help (Aide)

Cet écran vous permet d'accéder aux différentes rubriques d'aide.

Utilisation du gestionnaire de point d'accès (AP Manager)

Le gestionnaire de point d'accès (AP Manager) est un outil fort pratique pour:gérer la configuration du réseau à partir d'un ordinateur central. Ce gestionnaire évite d'avoir à configurer les périhériques individuellement.

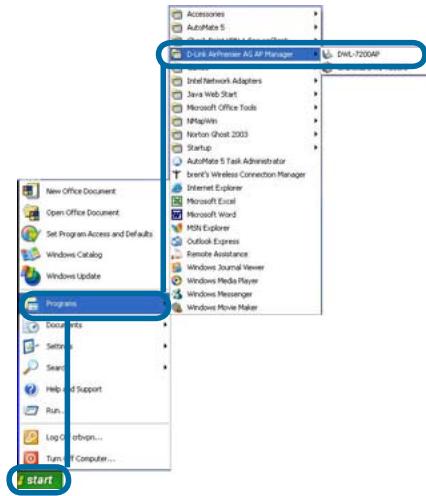

Pour lancer le gestionnaire de PA (AP Manager):

• Allez au menu Démarrer.
• Sélectionnez Programmes.
• Sélectionnez D-Link AirPlus Xtreme G® AP Manager.
• Sélectionnez DWL-2100AP.

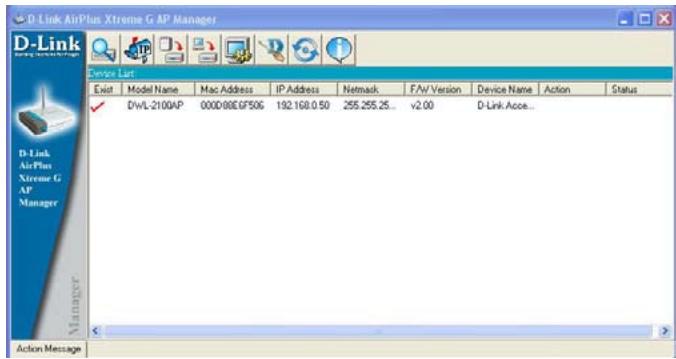

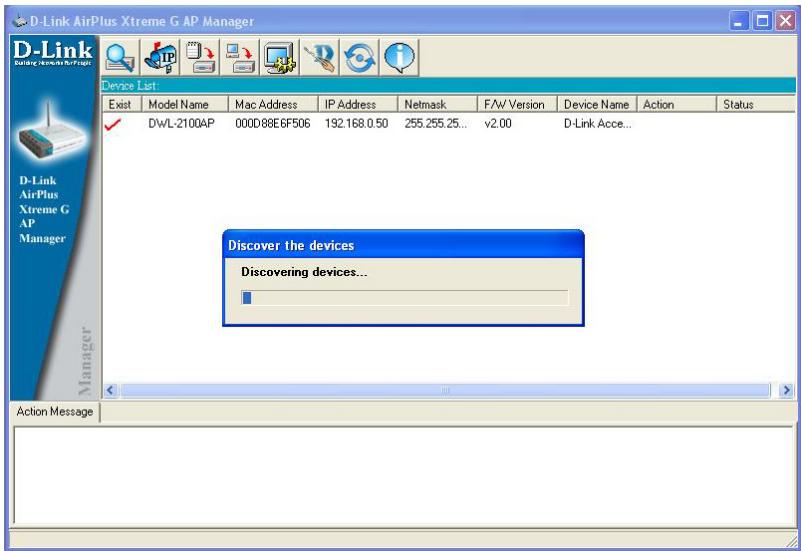

Détction des périphériques

Cliquez sur ce bouton pour détecter les péripériques présents sur le réseau.

Utilisation du gestionnaire de point d'accès (suite)

Sélection de périphériques

Le gestionnaire de PA vous permet de configurer plusieurs péripériques à la fois. Pour sélectionner un seul péripérisque, il suffit de cliquer dessus. Pour en sélectionner plusieurs, appuyez sur la touche Ctrl tout en selectionnant les différents péripériques. Pour sélectionner une liste entière, maintenez la touche Maj enforcée, cliquez sur le premier PA de la liste, puis cliquez sur le dernier.

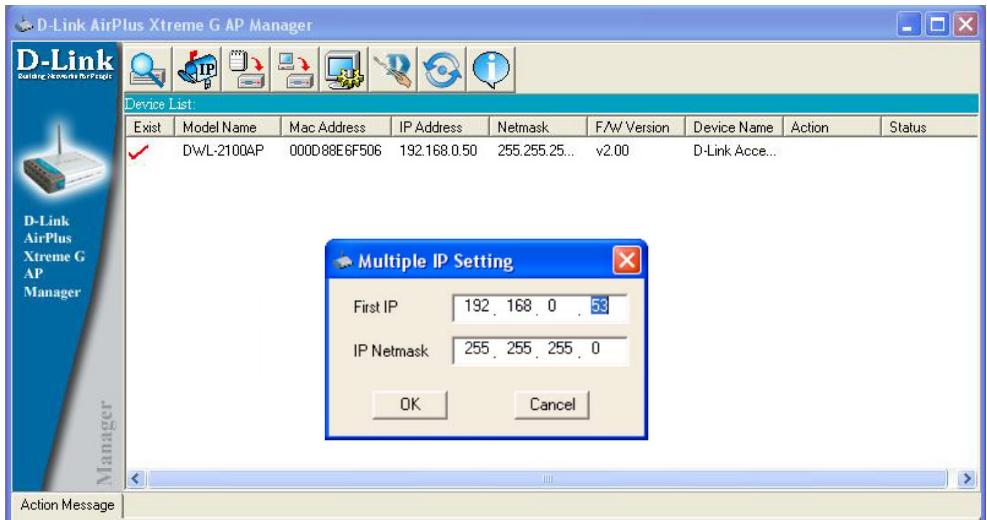

Configuration IP

Vous pouvez attribuer une adresse IP à un ou plusieurs PA en cliquant sur ce bouton après avoir sélectionné le ou les périphériques.

Selectionnez le PA auquel vous pouze attribuer une adresse IP, puis cliquez sur le bouton IP. Entrez l'adresse IP et le masque de réseau IP du périphérique sélectionné, puis cliquez sur OK.

Vous pouvez attribuer une adresse IP à plusieurs PA à la fois. Pour ce faire, cliquez sur le bouton IP après avoir selectionné tous les PA auxquels vous souhaitez attribuer une adresse IP. Entrez l'adresse IP que vous voulez attribuer au premier périphérique, puis le gestionnaire de PA attribue automatiquement une adresse IP séquentière aux autres PA.

Utilisation du gestionnaire de point d'accès (suite)

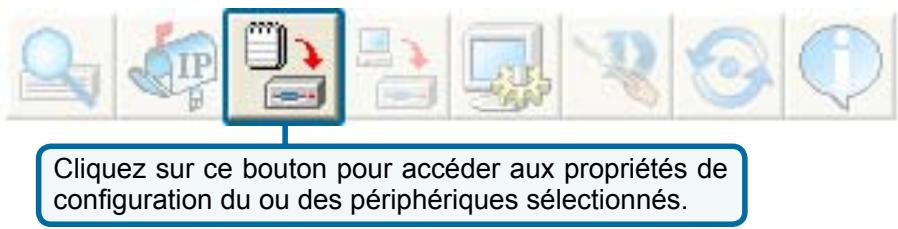

Configuration du périphérique

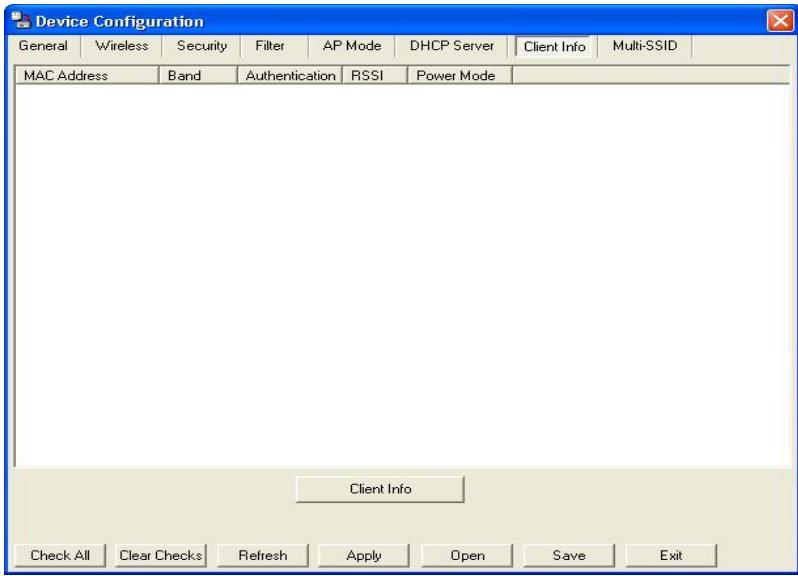

La fenêtre de configuration du périhérique vous permet de configurer les différents paramètres, qui ne s'appliquent qu'une fois que vous cliquez sur le bouton Apply. Vous pouvez aussi enregistrer et charger un fisier de configuration à partir de cette fenêtre. Lorsque vous chargez un fisier de configuration, vous doivent cliquer sur Apply pour appliquer les paramètres au(x) périhérique(s) sélectionné(s).

Check All

Le bouton Check All (Tout cocher) Sélectionne toutes les options configurable. Tous les paramètres repérés par une coche sont appliqués au périphérique ou enregistrés dans le fichier de configuration.

Clear Checks

Le bouton Clear Checks (Tout découvert) désélectionne toutes les options configurable. Cette option est pratique si vous ne souhaitez modifier que quelques paramètres. Désélectionné tous les paramètres et ne cochez que ceux que vous souhaitez modifier.

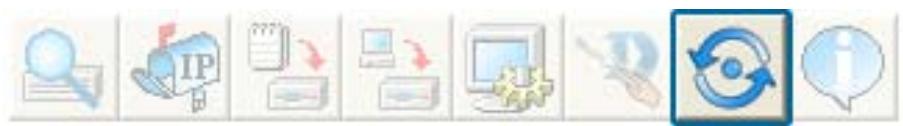

Refresh

Le bouton Refresh (Rafraîchir) rétablit les paramètres courants du ou des périhériques sélectionnés.

Apply

Pour enregistrer les paramètres, vous doivent désignez sur le bouton Apply (Appliquer). Seuls les paramètres signalés par une coche seront appliqués.

Open

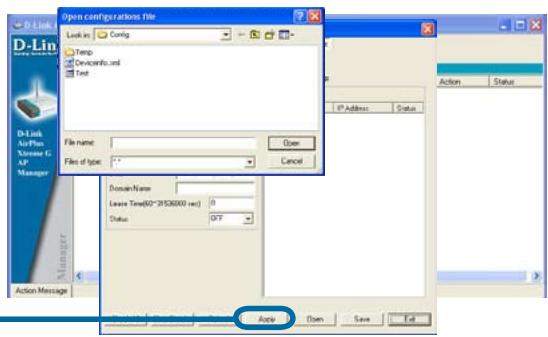

Le bouton Open (Ouvrir) permet de charger un fichier de configuration préalablement enregistré. ÀpRES avoir ouvert un fichier de configuration, vous doivent cliquer sur le bouton Apply (Appliquer) pour appliquer les paramètres au(x) périphérique(s) sélectionné(s).

Save

Le bouton Save (Enregistrer) vous permet d'enregistrer un fichier de configuration des paramètres du périhérique sélectionné. Seuls les paramètres signalés par une coche seront enregistrrés. Vous ne pouvez pas enregistrer de fichier de configuration si vous avez sélectionné plusieurs périhériques dans la liste des périhériques.

Exit

Le bouton Exit (Quitter) ferme la fenêtre de configuration du pérophérique. Tous les paramètres non appliqués seront perdus.

Utilisation du gestionnaire de point d'accès (suite)

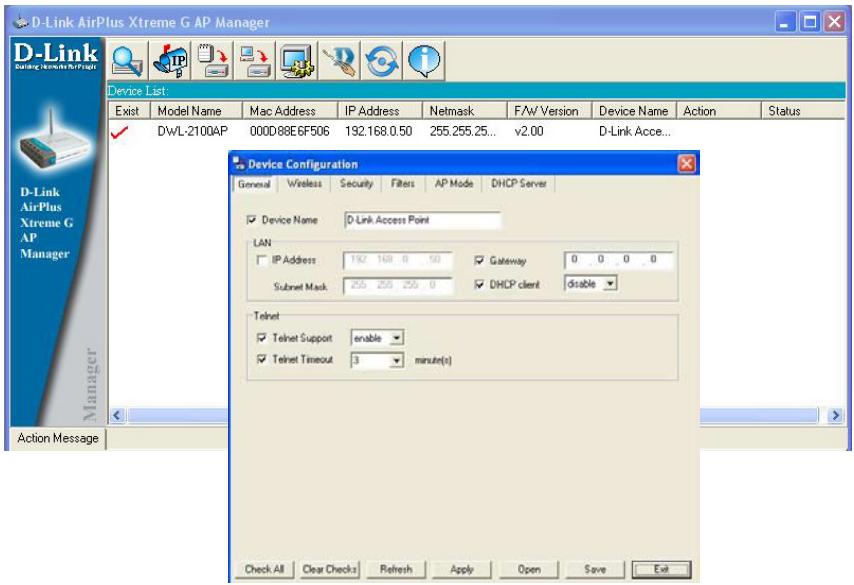

Configuration du périphérique > Onglet General (Général)

Si vous sélectionnez plusieurs périphériques pour les configurer, certaines options cédessous ne sont pas disponibles (reprises par un *):

• Device Name (Nom du périphérique)*: Ce champ vous permet de renomer le point d'accès sélectionné. Vous doivent cocher la case pour pouvoir renomer le périphérique. Cette option n'est disponible que si un seul point d'accès est sélectionné pour configuration.
• IP Address (Adresse IP) et Subnet Mask (Masque de sous-réseau)*: Si vous avez sélectionné un périhérique pour le configurer et que vous souhaitez en modifier l'adresse IP, cochez la case IP Address. Vous pouvez ensuite enter l'adresse IP et le masque de sous-réseau du point d'accès sélectionné. Cette option n'est disponible que si un seul point d'accès est sélectionné pour configuration. Pour attribuer une adresse IP à plusieurs périhériques à la fois, consultez la page précédente.
• Gateway (Passerelle): Entrez l'adresse IP de la passerelle (généralement celle du réseau).
• DHCP Client (Client DHCP): Une liste déroulante vous permet d'activer ou de désactiver la fonction DHCP. Si vous l'activez, le ou les périphériques sélectionnés fonctionneront en guise de clients DHCP. Ils pourront ainsi recevoir des informations de configuration IP d'un serveur DHCP. Si vous la désactivez, le ou les points d'accès se verront attribuer une adresse statique.

Utilisation du gestionnaire de point d'accès (suite)

Configuration du périphérique > Onglet General (Général) (suite)

• Telnet Support (Prise en charge Telnet): La liste déroulante permet d'activer ou de désactiver la prise en charge Telnet pour le ou les périhériques sélectionnés.
• Telnet Timeout (Expiration du début Telnet): Cette liste déroulante permet de définir la durée d'une session Telnet avec le ou les périhériques sélectionnés.

Utilisation du gestionnaire de point d'accès (suite)

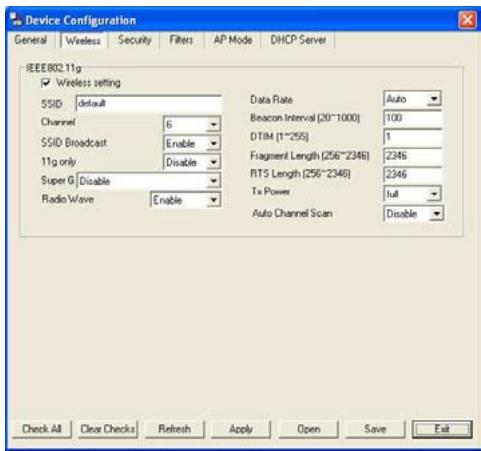

Configuration du périphérique >Onglet Wireless (Sans fil)

SSID: Nom de votre réseau sans fil.
- Channel (Canal): Cette option vous permet de selectionner un canal. 6 est le paramètre par défaut.
- SSD Broadcast (Diffusion SSD): Cette option vous permet d'activer ou de désactiver la diffusion du SSD aux clients du réseau.
Super G: Le mode Super G est un groupe de fonctions qui améliorent les performances et donc l'application de l'utilisateur final via un réseau 802.11g. Le mode Super G est rétrocompatible avec les périphériques conformes aux normes antérieures à la norme 802.11g. Pour des performances optimales, il

est préféable que tous les périhériques sans fil du réseau soient compatibles avec le mode Super G. Les modes sont répertoriés ci-après:

Mode Super G	Fonction
Disabled (Déactivé)	Prise en charge de la norme 802.11g. Aucune fonction avancée.
Super G without Turbo (Super G sans turbo)	Autorise la rupture des paquets, les trames rapides et la compression. Pas de mode turbo.
Super G with Dynamic Turbo (Super G avec turbo dynamique)	Autorise la rupture des paquets, les trames rapides, la compression et le mode turbo dynamique. Ce paramètre est rétrocompatible avec les ancients péripériques non turbo. Le mode turbo dynamique est activé uniquement si tous les péripériques du réseau sans fil sont configurés en mode Super G avec turbo dynamique.
Super G with Static Turbo (Super G avec turbo statique)	Autorise la rupture des paquets, les trames rapides, la compression et le mode turbo statique. Ce paramètre est rétrocompatible avec les ancients péripériques non turbo. Le mode turbo statique est activé uniquement si tous les péripériques du réseau sans fil sont configurés en mode Super G avec turbo statique.

• Radio Wave (Onde radio): Activez ou désactivez la fonctionnalité sans fil du ou des péripériques sélectionnés.
• Data Rate (Débit de données): Une liste déroulante est disponible pour sélectionner le débit sans fil maximal pour le ou les périhériques sélectionnés.
• Beacon Interval (20~1000) [Intervalle de balise (20 à 100)]: Les balises sont des paquets envoyés par un point d'accès pour synchroniser un réseau. Indiquez dans ce champ la valeur de balise pour le ou les péripériques sélectionnés. Il est recommendé de conserver la valeur par défaut (100).
• DTIM (1~255): Une période DTIM (Delivery Traffic Indication Message) (Message d'indication de transmission de données) est un compte à rebours qui informe les clients de la fenêtre suivante pour écouter les messages de diffusion générale et de multidiffusion.
• Fragment Length (256~2346) [Longueur de fragmentation (256 à 2346)]: Ce paramètre définit le seuil de fragmentation (spécifié en octets). Les paquets qui dépassent la valeur définie dans ce champ sont fragmentés. La valeur par défaut est 2346.
• RTS Length (256~2346) [Longueur RTS (256 à 2346)]: La valeur RTS ne doit pas être modifiée à moins que vous ne constatiez des flux de données irréguliers. La valeur par défaut est 2346.
• Tx Power (Puissance de transmission): Une liste déroulante permet de sélectionner la puissance de transmission du ou des périhériques sélectionnés.
• Auto Channel Scan (Balayage automatique des canaux): Permet de balayer les canaux afin de détecter le canal le moins utilisé.

Utilisation du gestionnaire de point d'accès (suite)

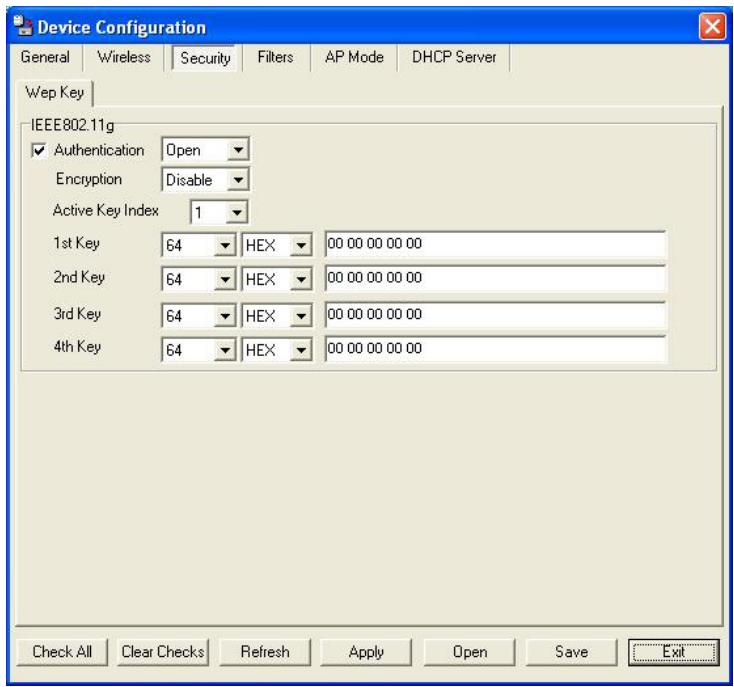

Configuration du périphérique > Onglet Security (Sécurité)

L'onglet Security contient les paramètres de configuration WEP de la page initiale. Si vous sélectionné WPA comme type d'authentication, un onglet supplémentaire apparaît avec les options de configuration WPA en fonction de votre sélection.

• Authentication Type (Type d'authentication): Sélectionnez dans la liste déroulante le type d'authentication à utiliser pour le ou les périhériques sélectionnés.

Authentication Type (Type d'authentication)	Fonction
Open (Système ouvert)	La clé est communiquée sur le réseau.
Shared (Clé partagée)	La communication se limite aux péripériques qui partagent les mêmes paramètres WEP.
Both (Les deux)	La clé est communiquée et les paramètres WEP doivent êtreidentiques.
WPA-EAP	Ce mode est utilisé pour authenticate les clients via un serveur.
WPA-PSK	Ce mode n'utilise pas de serveur pour l'authentication, mais une phrase de passec configurée sur les clients et le ou les points d'accès.

• Encryption (Chiffrement): Activez ou désactivez le chiffrement sur le ou les périhériques sélectionnés.
• Active Key Index (Activer l'index de clé): Sélectionnez parmi les clés définies la clé active sur le ou les périhériques sélectionnés.
• Key Values (Valeurs de clé): Sélectionnez la taille des clés (64, 128 ou 152 bits) et le type de clé (HEX ou ASCII), puis entrez une chaîne qui sera utilisé en tant que clé. La longueur de la clé est automatiquement définie en fonction du paramètre choisi.

Utilisation du gestionnaire de point d'accès (suite)

Configuration du péripérisque > Onglet Security (Sécurité) > WPA-EAP

• Cipher Type (Type de chiffrement): Sélectionnez Auto, TKIP ou AES dans la liste déroulante.
• Group Key Update Interval (Intervalle de mise à jour de la clé de groupe): Sélectionnez l'intervalle pendant lequel la clé de groupe sera valable. 1800 est la valeur recommandée. Un intervalle plus court risquérait de réduire les débits de transfert.
• RADIUS Server (Serveur RADIUS): Entrez l'adresse IP du serveur RADIUS.
• RADIUS Port (Port RADIUS): Entreze le port utilisé par le serveur RADIUS.
• RADIUS Secret (Secret RADIUS): Entreze le secret RADIUS.

Utilisation du gestionnaire de point d'accès (suite)

Configuration du péripérisque > Onglet Security (Sécurité) > WPA-PSK

• Cipher Type (Type de chiffrement): Sélectionnez Auto, TKIP ou AES dans la liste déroulante.
• Group Key Update Interval (Intervalle de mise à jour de la clé de groupe): Sélectionnez l'intervalle pendant lequel la clé de groupe sera valable. 1800 est la valeur recommendée. Un intervalle plus court risquerait de réduire les débits de transfert.
• PassPhrase (Phrase de passer): Entrez une phrase de passer compensant entre 8 et 63 caractères.

Utilisation du gestionnaire de point d'accès (suite)

Configuration du périphérique > Onglet Filters (Filtres)

• Internal Station Connection (Connexion de la station interne) : L'activation de cette option permet aux clients sans fil de communiquer les uns avec les autres. Si cette option est désactivée, les stations sans fil ne sont pas autorisées à échanger des données via le point d'accès.
• Ethernet to WLAN Access (Accès Ethernet au réseau local sans fil): Activez cette fonction pour permettre aux périhériques Ethernet de communiquer avec les clients sans fil. Si cette option est désactivée, toutes les données des périhériques Ethernet aux clients sans fil sont bloquées. En revanche, ces derniers peuvent toujours envoyer des données aux premiers.
• Access Control (Contrôle d'accès): Si vous désactiverce cette option, le contrôle d'accès n'est pas filtré en fonction des adresses MAC. Si vous désisissez Accept ou Reject (respectivement Accepter ou Rejeter), un champ apparait pour y entraîr les adresses MAC. Si vous sélectionnez Accept, seuils les périphériques dont l'adresse MAC est dans la liste sont autorisés à accéder. Si vous sélectionnez Reject, les périphériques dont l'adresse MAC est dans la liste ne sont pas autorisés à accéder.

Utilisation du gestionnaire de point d'accès (suite)

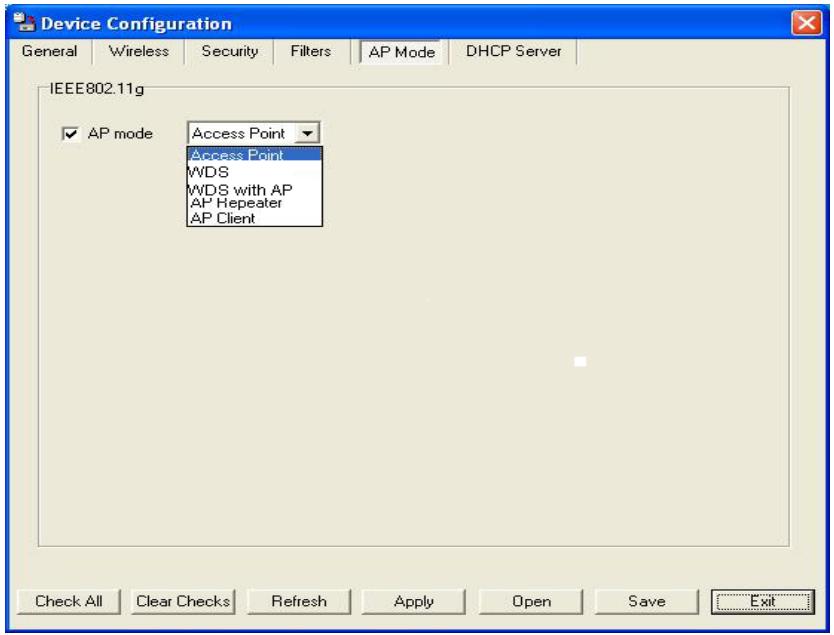

Configuration du périphérique > Onglet AP Mode (Mode PA)

• Access Point (Point d'accès): Il s'agit du paramètre par défaut utilisé pour créé un réseau local sans fil.
• WDS with AP (WDS avec PA) : Ce mode vous permet de connecter ensemble plusieurs réseaux locaux sans fil, et de laisser le périphérique fonctionner en tant que PA. Si vous désissez ce mode, vous doivent entraître l'adresse MAC des autres DWL-2100AP.
• WDS: Ce mode vous permet de connecter ensemble plusieurs réseaux locaux sans fil. Les autres réseaux locaux doivent tous utiliser des DWL-2100AP. Si vous désisissez ce mode, vous devez enter l'adresse MAC des autres DWL-2100AP.
• AP Repeater (Répéteur de PA): Ce mode vous permet de répéter le signal sans fil du point d'accès racine. Si vous désissiez ce mode, vous doivent entrier l'adresse MAC de ce point d'accès racine.
• AP Client (Client PA) : Ce mode permet à n'importe quel périphérique avec une connexion Ethernet de se connecter au réseau sans fil via un autre DWL-2100AP. Il peut s'agir d'une imprimante, d'une console de jeu (Xbox, PS2) ou d'un ordinateur. Vous devez entraîr le SSD du DWL-2100AP fonctionnant en guise de PA.

Utilisation du gestionnaire de point d'accès (suite)

Configuration du périphérique > Onglet DHCP

• DHCP Server (Serveur DHCP) : Activez ou désactivez la fonction de serveur DHCP.
• Dynamic Pool Settings (Paramètres du groupe dynamique): Cochez la case pour activer les paramètres de groupe dynamique. Configurez le groupe d'adresses IP dans les champs situés en dessous.
• Static Pool Settings (Paramétres du groupe statique): Cochez la case pour activer les paramétres de groupe statique. Utilisez cette fonction pour attribuer la même adresse IP à un périphérique à chaque redémarrage. La plage d'adresses IP de la liste de groupe statique ne doit pas coïncider avec celle de groupe dynamique.
• IP Assigned From (IP attribuée à partir de): Entrez la première adresse IP que doit attribuer le serveur DHCP.
• Range of Pool (1-255) [Plage du groupe (1 à 255)]: Entrez le nombre d'adresses IP disponibles pour attribution.
• SubMask (Masque de sous-réseau): Entreze le masque de sous-réseau.
• Gateway (Passerelle): Entrez l'adresse IP de la passerelle, généralement un routeur.
• Wins: Le service WINS (Windows Internet Naming Service) est un système qui détermine l'adresse IP dynamique d'un ordinateur du réseau.
  DNS: Adresse IP du serveur DNS, le cas échéant.
• Domain Name (Nom de domaine) : Entrez le nom de domaine du DWL-21000AP, le cas échéant.
• Lease Time (Durée de la concession) : Durée pendant laquelle l'adresse IP attribuée est conservée.
• Status (Etat): Cette option permet d'activer ou de désactiver les paramètres de groupe dynamique.

Utilisation du gestionnaire de point d'accès (suite)

Configuration du périphérique > Onglet Client Info (Informations sur le client)

Client Info Sélectionnez cette option pour obtenir des informations sur (Informations sur les clients sans fil (un client est un périhérique du réseau qui le client). communique avec le DWL-2100AP).

Mac Address Affiche l'adresse MAC du client. (Adresse MAC)

Bande (Bande) Affiche la bande sans fil.

Authentication Affiche le type d'authentication activé. (Authentication)

RSSI Indique la puissance du signal.

Power Mode Affiche l'etat de la fonction d'économie d'énergie. (Mode d'économie d'énergie)

Utilisation du gestionnaire de point d'accès (suite)

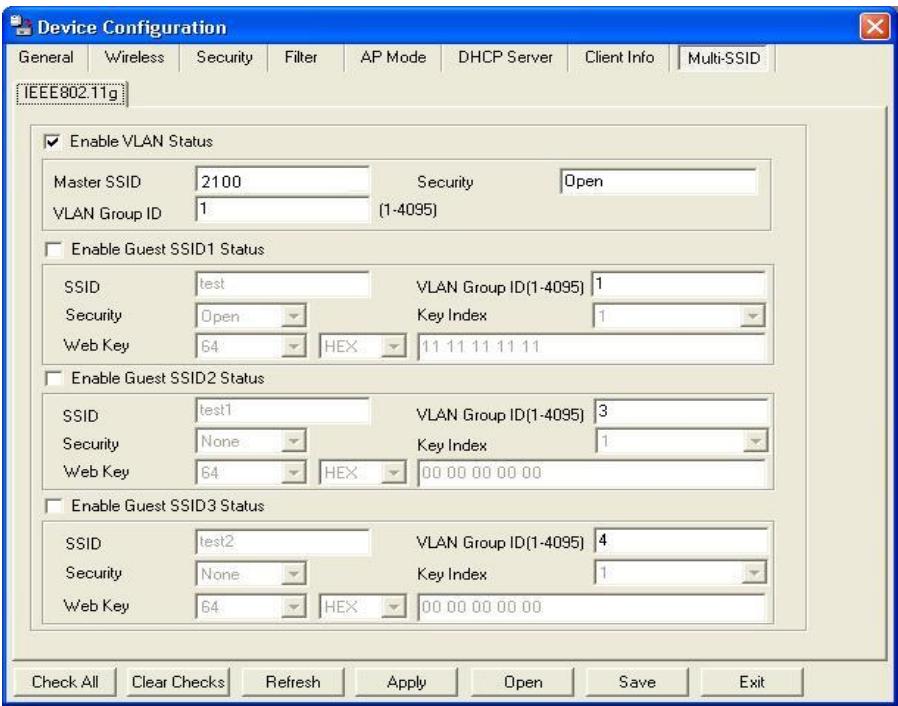

Configuration du péripérique > Onglet Multi-SSID

Le DWL-2100AP permet de configurer plusieurs SSID afin de permettre à des stations séparées virtuellement de partager le même canal. Un SSID principal peut être associé à jusqu'à 3 SSID invites. Étant donné que les SSID invites ne peuvent pas être balayés par les outils de visite des lieux, les utilisateurs ne peuvent pas être associés à des SSID invites s'ils ne connaissent pas le SSID exact et les bons paramètres de sécurité. La fonction VLAN (réseau local virtuel) peut être activée pour le SSID principal et le SSID invite.

Utilisation du gestionnaire de point d'accès (suite)

Fichiers de configuration

Le DWL-2100AP vous permet d'enregistrer les paramètres du périhérique dans un fjichier de configuration. Pour enregistrer un fjichier de configuration, suivez les étapes ci-après:

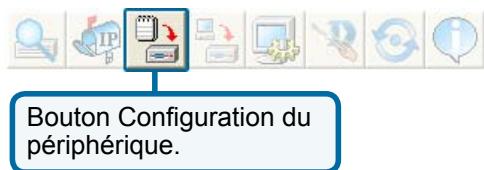

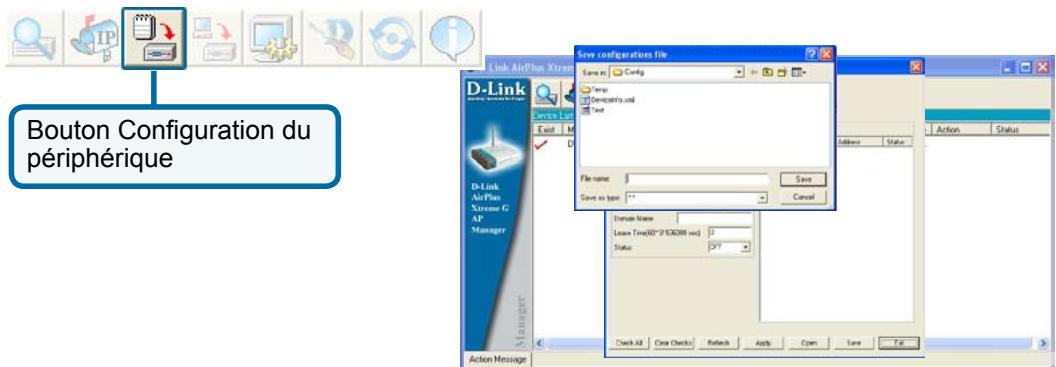

• Sélectionnez un périhérique dans la liste des périhériques de l'écran principal du gestionnaire de PA.
• Cliquez sur le bouton de configuration du périphérique.
• Cliquez sur le bouton Save (Enregister) après avoir sélectionné tous les paramètres souhaités.
• Une fenêtre s'affiche et vous demande d'entrée le nom du fichier et d'indiquer son emplacement. Entrez le nom du fichier,CHOISSES un dossier cible, puis cliquez sur Enregistrer.

Pour charger un fichier de configuration préalablement enregistré, suivez les étapes ci-après:

• Sélectionnez un ou plusieurs péripériques dans la liste des péripériques de l'écran principal du gestionnaire de PA.
• Cliquez sur le bouton de configuration du périphérique.
• Cliquez sur le bouton Open (Ouvrir).
• Une fenêtre s'affiche et vous demande d'indiquer l'emplacement du fichier de configuration. Localisez le fichier et cliquez sur Ouvrir.
• Le fichier de configuration est chargé dans le gestionnaire de PA, mais n'est pas encore appliqué au(x) péripérisque(s). Si vous voulez appliquer la configuration que vous venez de charger au(x) péripérisque(s) sélectionné(s), cliquez sur Apply (Appliquer). Les paramètres de configuration sont alors appliqués au(x) péripérisque(s).

You'vedezcliqueur surApply dans la fenetre de configuration si vous voulez que les parametes soient appliqués.

Utilisation du gestionnaire de point d'accès (suite)

Microprogramme

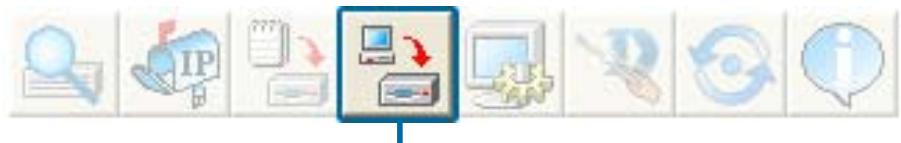

Vous pouvezmettreà jourle microprogramme enclinquant sur ceboutonapressevoir sélectionnéle ou lesperiphériques.

Pourmettreà jourle microprogramme:

• Téléchargez la dernière version du microprogramme depuis http://www.dlink.fr dans un dossier facilement localisable de votre disque dur.
• Cliquez sur le bouton de mise à jour du microprogramme indiqué ci-dessus.
• Une fenêtre s'affiche. Localisez le fichier de mise à jour du microprogramme, puis cliquez sur Ouvrir.

IMPORTANT! NE METTEZ PAS L'APPAREIL HORS TENSION PENDANT LA MISE À JOUR DU MICROPROGRAMME.

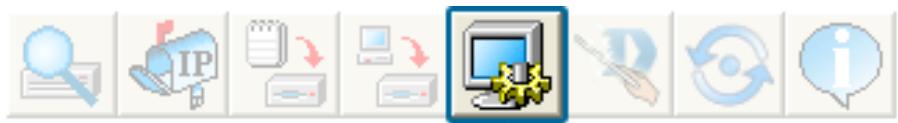

Paramètres système

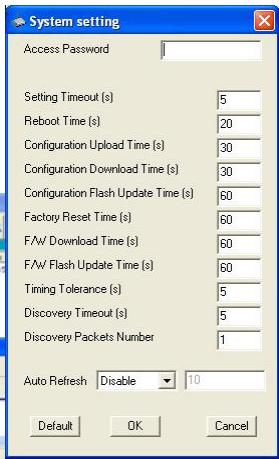

Vou pouve personnaliser les paramètres système de base du DWL-2100AP enclinquant sur ce bouton.

• Access Password (Mot de passer d'accès) : Indiquez le mot de passer de l administrateur pour le ou les péripériques sélectionnés.
• Auto Refresh (Actualisation automatique) : Ce paramètre vous permet d'activer l'actualisation automatique de la liste des péripériques du réseau. Cette option est désactivée par défaut. Si vous decide de l'activer, vous doivent préciser l'intervalle d'actualisation en secondes.

Tous les autres paramètres de cet écran doivent être laissés tels quels.

Utilisation du gestionnaire de point d'accès (suite)

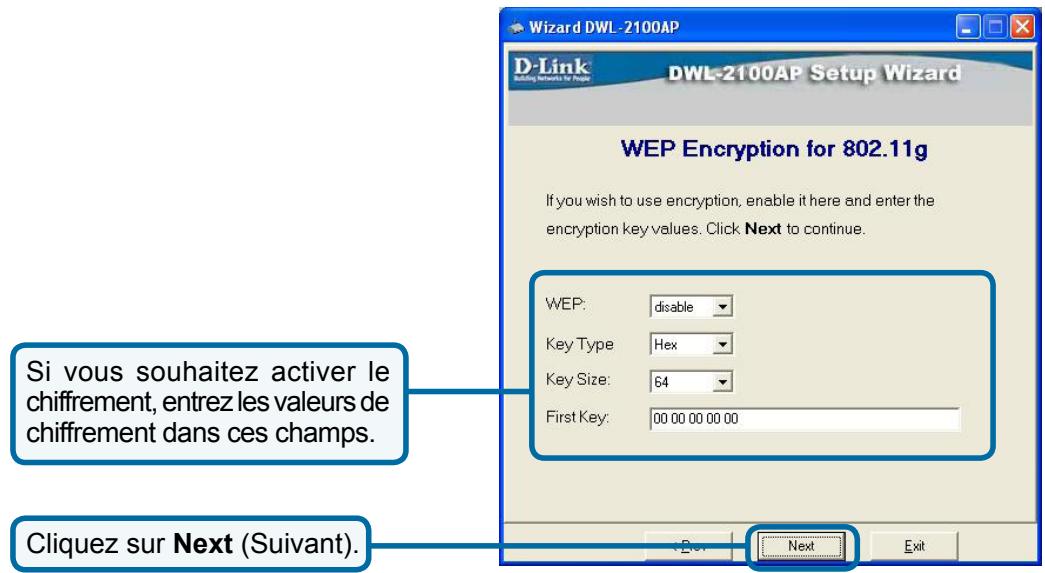

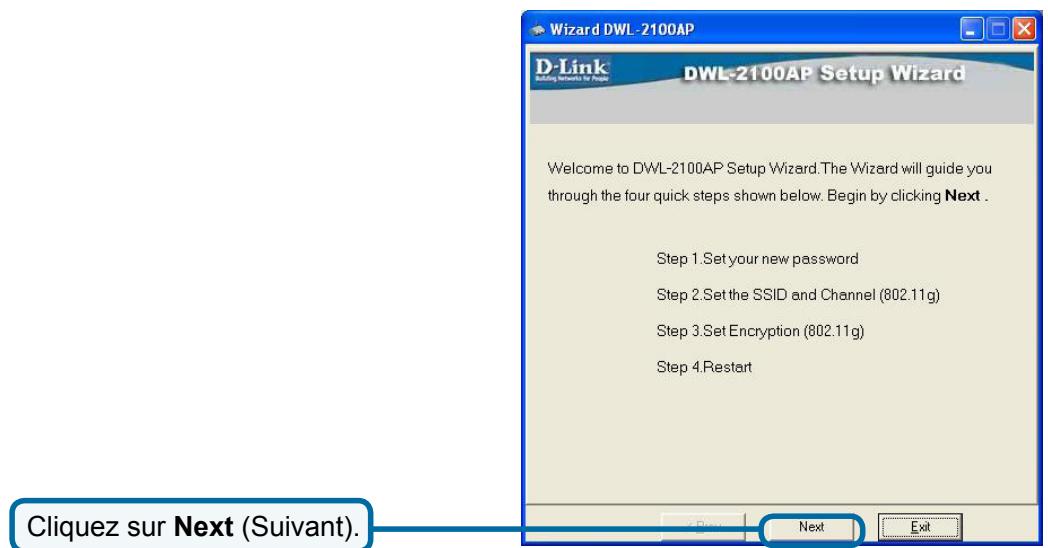

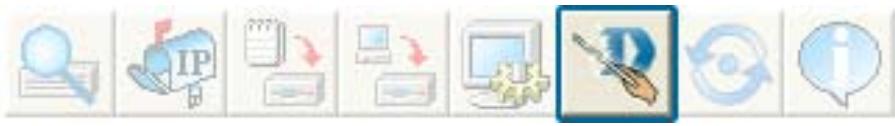

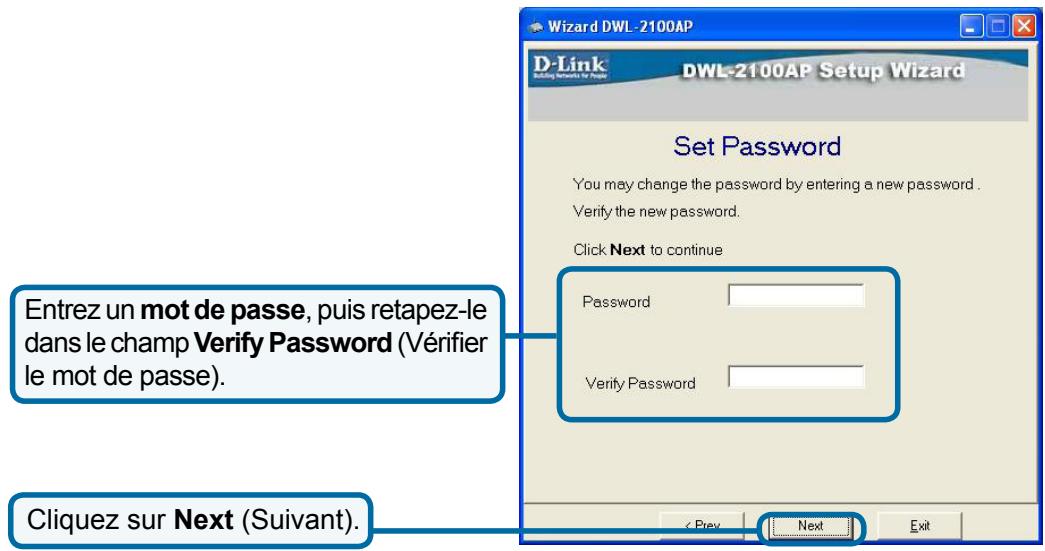

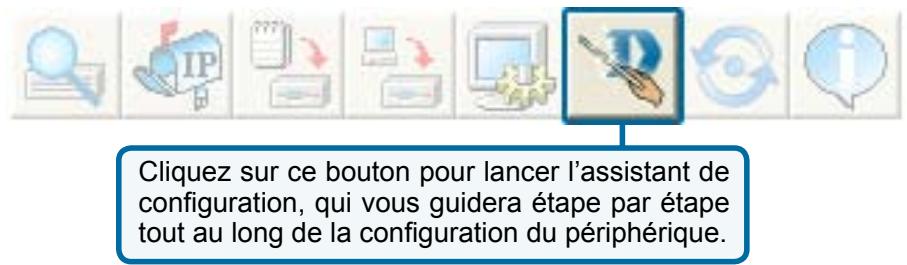

Assistant de configuration

Utilisation du gestionnaire de point d'accès (suite)

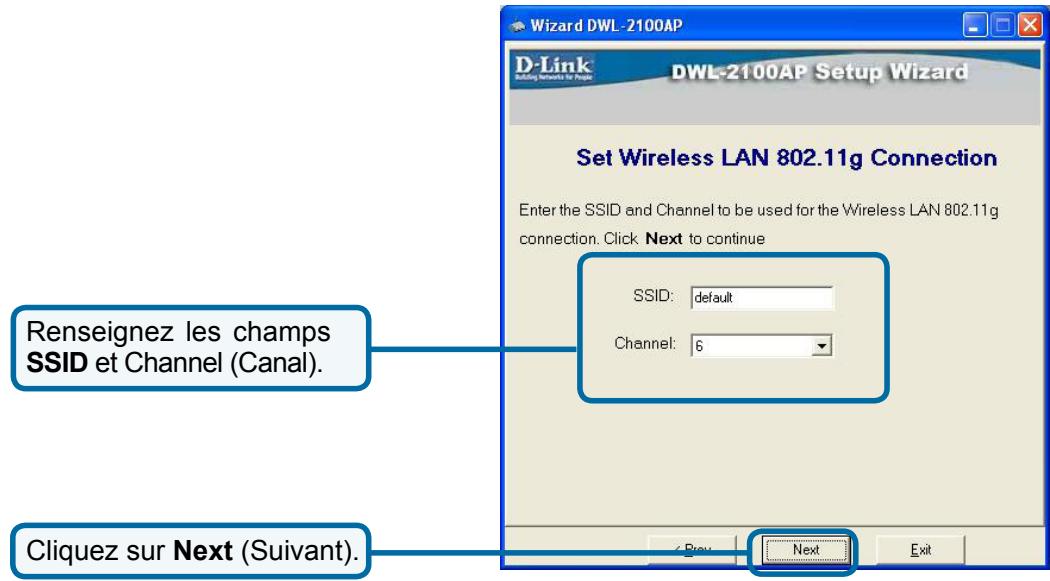

Assistant de configuration (suite)

Utilisation du gestionnaire de point d'accès (suite)

Assistant de configuration (suite)

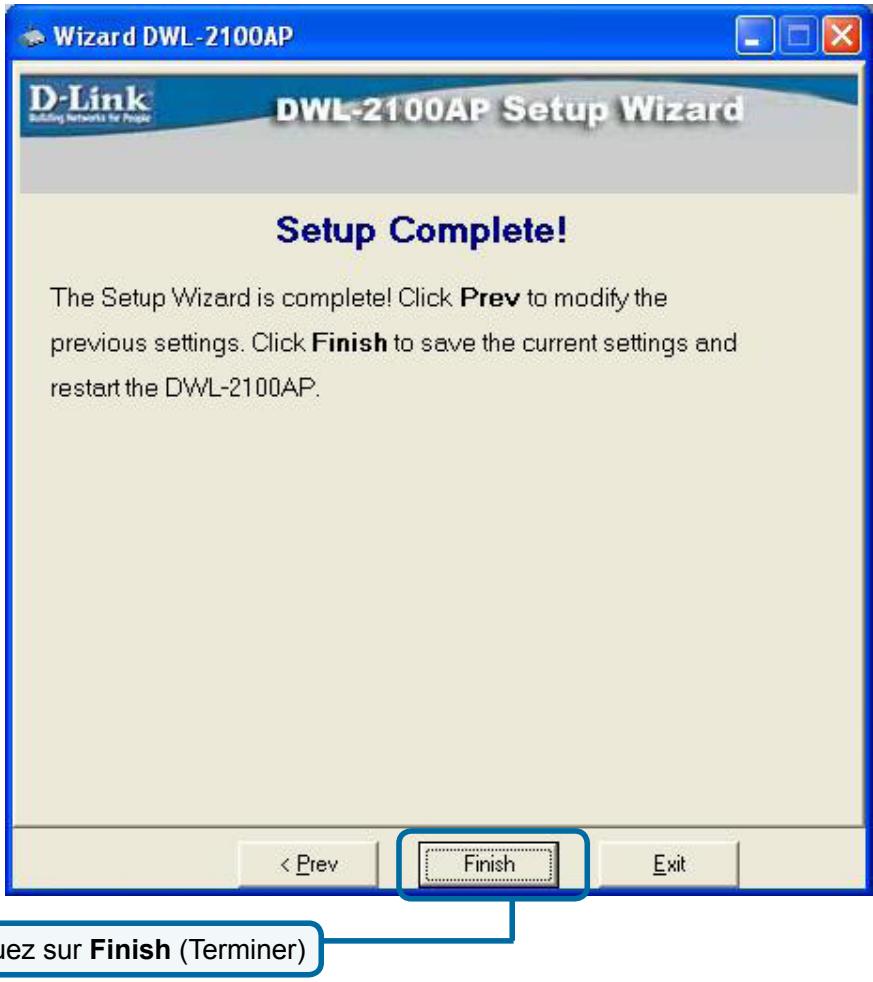

La configuration du DWL-2100AP est terminée !

Utilisation du gestionnaire de point d'accès (suite)

Refresh

Cliquez sur ce bouton pouractualiser la listedes péripériques présents sur le réseau.

Les péripériques signalés par une coche sont toujours disponibles sur le réseau. Ceux signalés par un X ne sont plus disponibles.

À propos

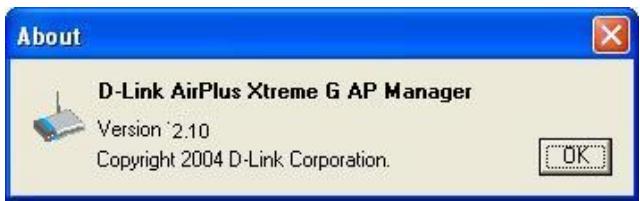

Cliquez sur ce bouton pour afficher la version du gestionnaire de PA.

Bases de la mise en réseau

À l'aide de l'assistant configuration du réseau de Windows XP

Dans cette section vous verrez comment étabir un réseau à chez vous ou au travail à l'aide de Microsoft Windows XP.

Remarque : vous pouvez consulter les sites Web http://www.homenethelp.com

et http://www.microsoft.com/windows2000 pour en savoir plus sur la mise en réseau d'ordinateurs à l'aide de Windows 2000/Me/98.

Cliquez sur Demarrer > Panneau de configuration > Connexions reseau.

Selectionnez Creer un réseau domestique ou un réseau de petite entreprise.

Network Setup Wizard

Quand cet écran s'affiche, cliquez sur Suivant.

Bases de la mise en réseau (suite)

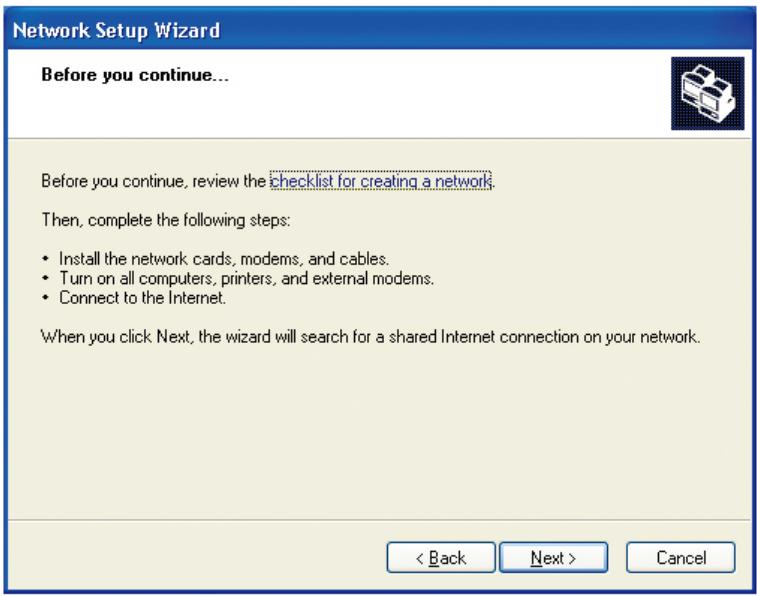

Veuillez suivre toutes les directives dans cette fenetre :

Cliquez sur Suivant.

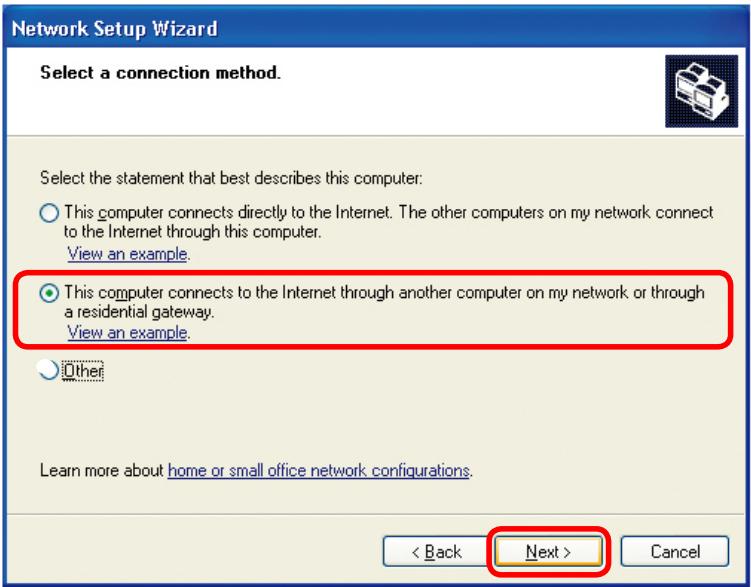

Dans la fenêtre suivante, Sélectionnez le cas qui correspond le mieux à votre situation. Si vous ordinateur se connecte à Internet par l'intermédiaire d'un routeur, Sélectionnez la deuxième option comme indiqué sur la figure.

Cliquez sur Suivant.

Bases de la mise en réseau (suite)

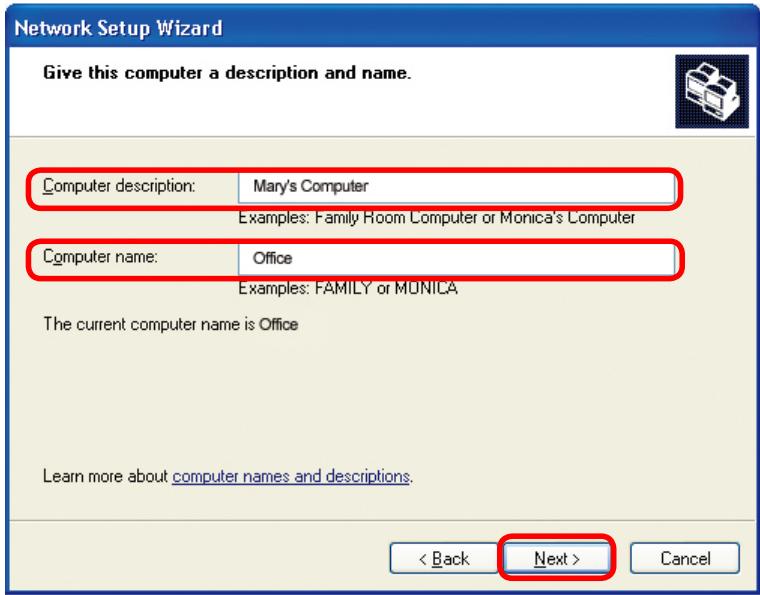

Entrez la description de l'ordinateur et le nom de l'ordinateur (facultatif).

Cliquez sur Suivant.

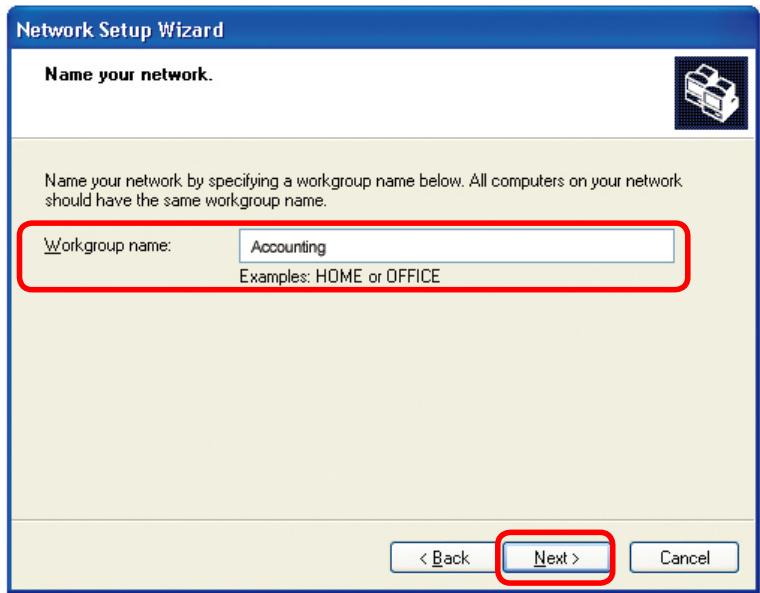

Entrez le nom du groupe de travail. Tous les ordinateurs de votre réseau doivent appartenir au même groupe de travail.

Cliquez sur Suivant.

Bases de la mise en réseau (suite)

Veuillez patientez pendant que l'assistant Configuration du réseau applique les modifications.

Network Setup Wizard

Une fois que les modifications sont appliquées, cliquez sur Suivant.

Veuillez patientez pendant que l'assistant Configuration du réseau configure l'ordinateur.

Ce processus peut prendre quelques minutes.

Network Setup Wizard

Please wait...

Creez le disque si vous le souhaitez, puis cliquez sur Suivant.

Bases de la mise en réseau (suite)

Dans la fenêtre suivante, Sélectionnez l'options qui vous convient. Dans cet exemple, l'options Créer un disque d'installation du réseau a été sélectionnée. Vous exécuterez ce disque sur chacun des ordinateurs de votre réseau. Cliquez sur Suivant.

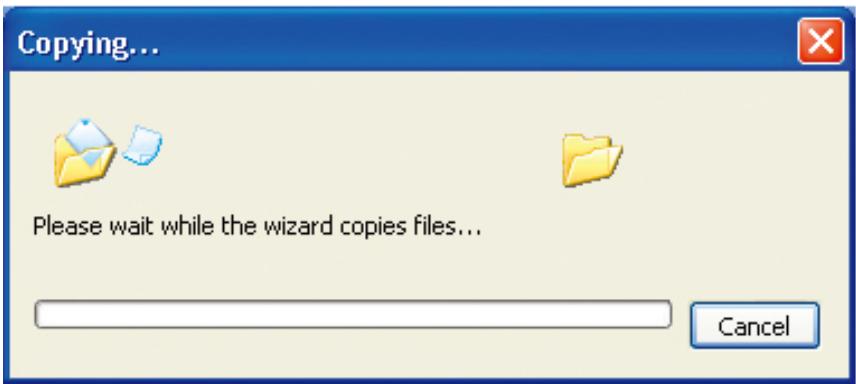

Veuillez patienter pendant que l'assistant Configuration du réseau copie les fichiers.

Network Setup Wizard

Insérez un disque dans le lecteur, dans l'exemple dans le lecteur de disquette A:.

Network Setup Wizard

Cliquez sur Suivant.

Bases de la mise en réseau (suite)

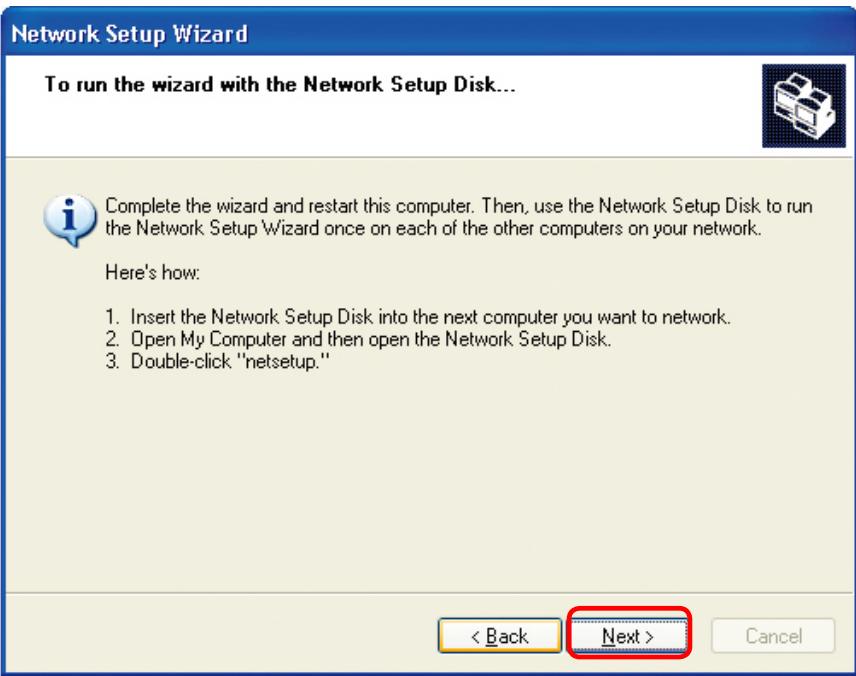

Veuillez tire les informations énumérées sous Voici comment sur l'écran ci-dessous. ÀpRES avoir exécuté l'assistant Configuration du réseau, utilisez le disque d'installation du réseau pour exéctuer l'assistant sur chaque ordinateur de votre réseau. Cliquez sur Suivant.

Bases de la mise en réseau (suite)

Veuillez tire les informations de cet écran, puis cliquez sur Terminer pour achever l'assistant Configuration du réseau.

Network Setup Wizard

Completing the Network Setup Wizard

Les nouveaux paramètres prendront effet après le redémarrage de l'ordinateur. Cliquez sur Oui pour redémarrer l'ordinateur.

Vous avez fini de configurer cet ordinateur. Vous devez ensuite exécuter le disque d'installation du réseau sur tous les autres ordinateurs du réseau. ÀpRES avoir exécuté le disque d'installation du réseau sur tous les ordinateurs, le nouveau réseau est pré à être utilisé.

Bases de la mise en réseau (suite)

Nommer votre ordinateur

Pour nommer votre ordinateur sous Windows XP, veuillez suivre les instructions ci-après :

Cliquez sur Demarrer en bas à gauche du bureau.

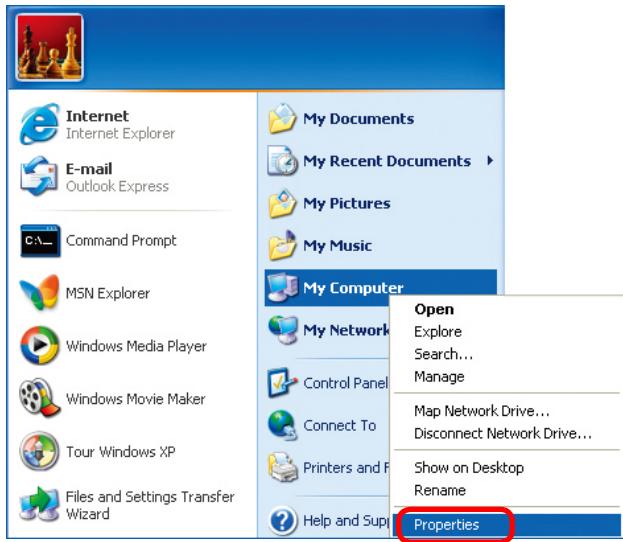

Cliquez avec le bouton croit de la souris sur Poste de travail.
Selectionnez Propriétés.

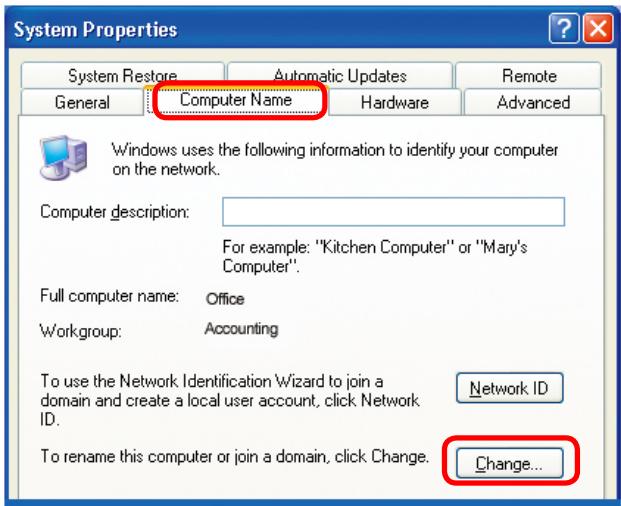

Selectionnez l'onglet Nom de l'ordinateur dans la fenêtre Propriétés système.
Vous pouvez entrereune description delordinateurdans le champcorrespondant (facultatif).
Pour renommer l'ordinateur et rejoindre un domaine, cliquez sur Modifier.

Bases de la mise en réseau (suite)

Nommer votre ordinateur

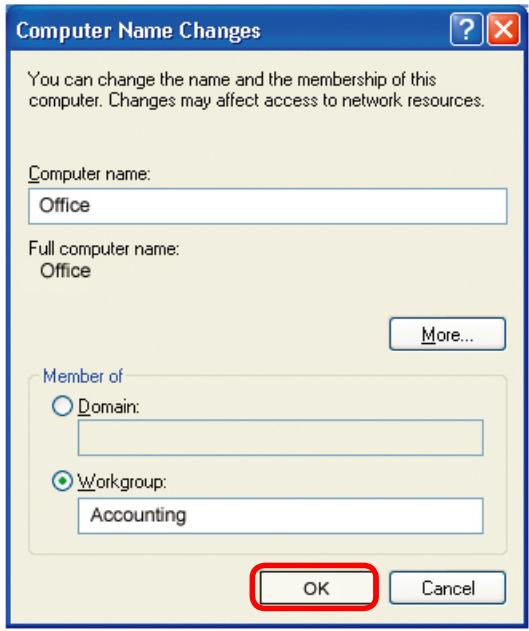

Dans cette fenêtre, entreprises le nom de l'ordinateur.
Entrez le nom du groupe de travail dans le champ correspondant.
Tous les ordinateurs de votre réseau doivent appartenir au même groupe de travail.
Cliquez sur OK.

Vérification de l'adresse IP sous Windows XP

Les ordinateurs équipés d'une carte réseau doivent être dans la même plage d'adresses IP (voir la section Mise en route de ce manuel pour voir la définition d'une plage d'adresses IP). Pour vérifier l'adresse IP de la carte réseau, procédez de la façon suivante :

Cliquez avec le bouton croit de la souris sur l'icone Connexion au réseau local dans la barre des tâches.

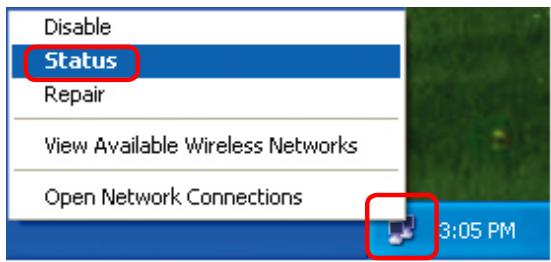

Cliquez sur Etat.

Bases de la mise en réseau (suite)

Vérification de l'adresse IP sous Windows XP

La fenêtre suivante apparait.

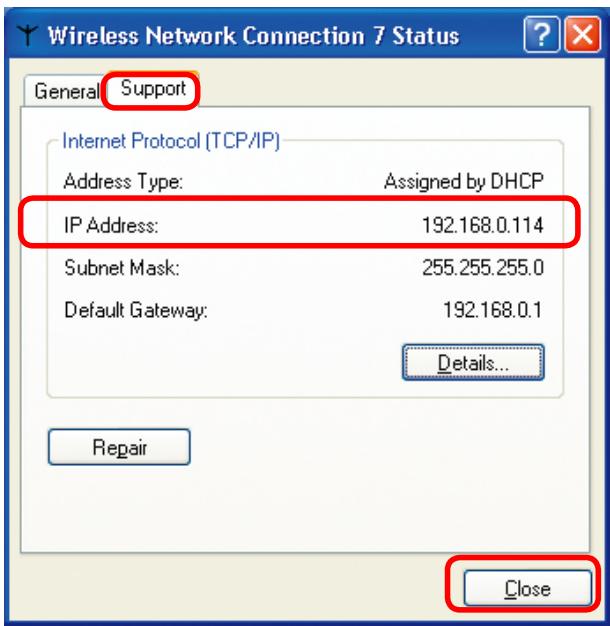

Cliquez sur l'onglet Support.
Cliquez sur Fermer.

Attribution d'une adresse IP statique sous Windows XP/2000

Remarque : les routeurs compatibles DHCP attribueront automatiquement des adresses IP aux ordinateurs du réseau en utilisant le protocole de configuration dynamique de l'hote ou protocole DHCP (Dynamic Host Configuration Protocol). Si vous utilisez un routeur compatible DHCP, vous n'avez pas besoin d'attribuer d'adresses IP statiques.

Si vous n'utilise pas de routeur compatible DHCP ou si vous nevez attribuer une adresse IP statique, veuillez proceder de la façon suivante :

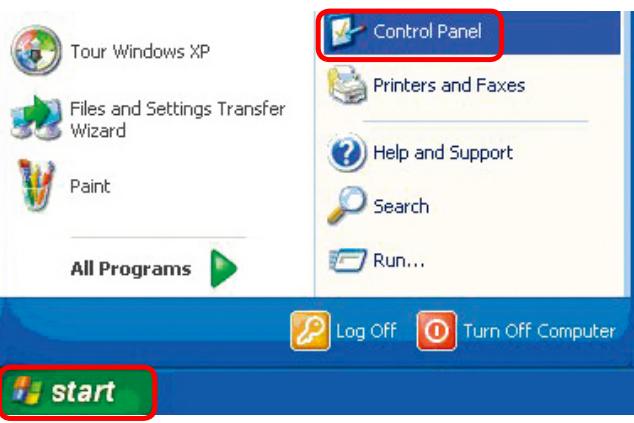

Cliquez sur Demarrer.

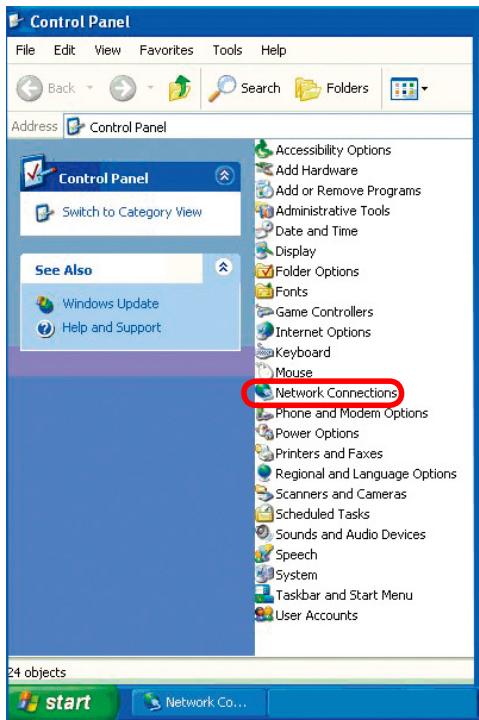

Double-cliquez sur Panneau de configuration.

Bases de la mise en réseau (suite)

Attribution d'une adresse IP statique sous Windows XP/2000

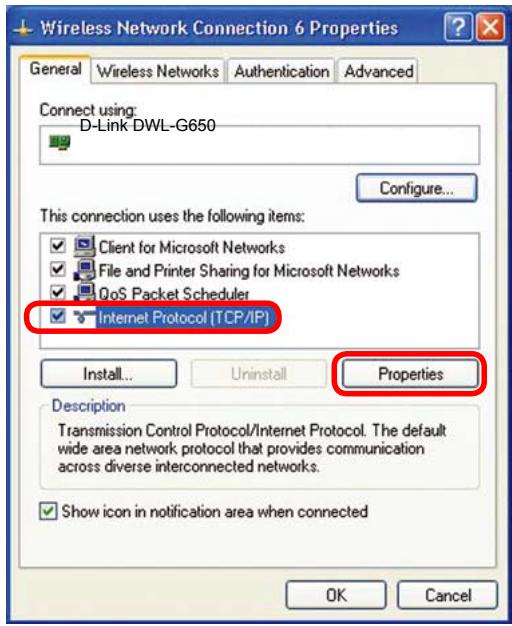

Cliquez sur Protocole Internet (TCP/IP).
Cliquez sur Propriétés.
Double-cliquez sur Connexions réseau.
Selectionnez Utiliser l'adresse IP suivante dans la fenêtre Propriétés de Protocole Internet (TCP/IP) (voir ci-après).

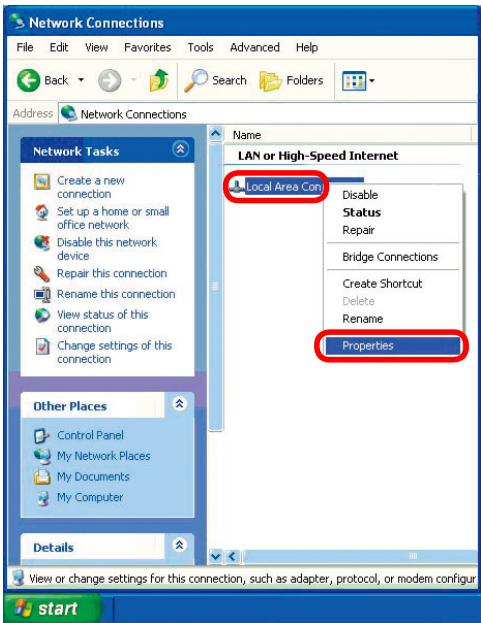

Cliquez avec le bouton croit sur Connexion au réseau local.
Double-cliquez sur Propriétés.

Bases de la mise en réseau (suite)

Attribution d'une adresse IP statique

Cliquez sur Protocole Internet (TCP/IP).
Cliquez sur Propriétés.

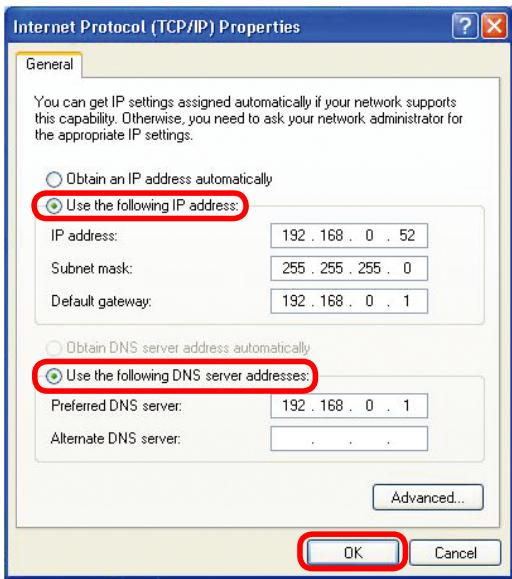

Renseignez l'adresse IP et le masque de sous-réseau. Notez que les adresses IP de votre réseau doivent se trouver dans la même plage. Par exemple, si un ordinateur a l'adresse 192.168.0.2, les autres ordinateurs doivent avoir une adresse IP séquentielle, comme 192.168.0.3 et 192.168.0.4. Le masque de sous-réseau doit être identique pour tous les ordinateurs du réseau.
Saisissez l'adresse des serveurs DNS (si vous entrez une adresse de serveur DNS, vous doivent saisir l'adresse IP de la passerelle par défaut).

Les informations relatives au serveur DNS sont fournies par votre fournisseur d'accès Internet (FAI).

Cliquez sur OK.

Bases de la mise en réseau (suite)

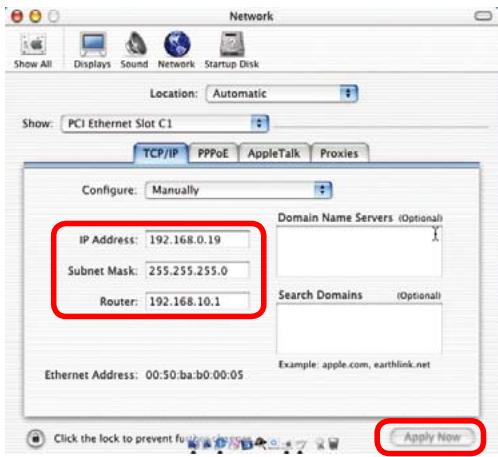

Attribution d'une adresse IP statique sous Macintosh OSX.

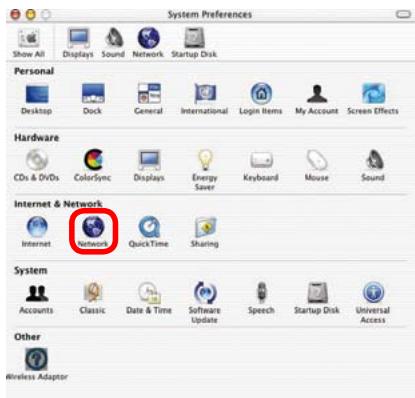

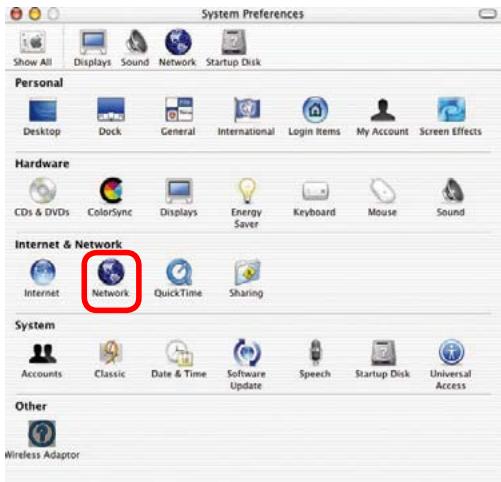

Utilisez le menu Pomme et selectionnez Preférences Systeme.
Cliquez sur Réseau.

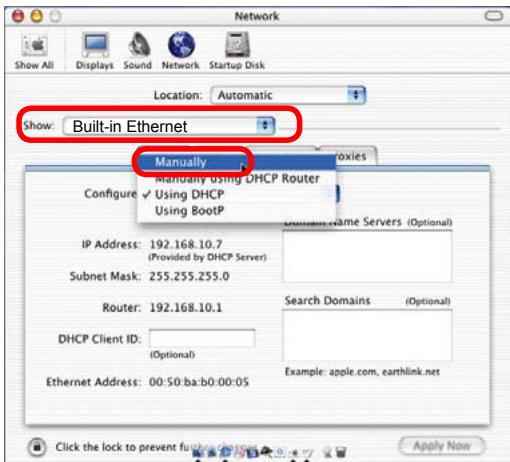

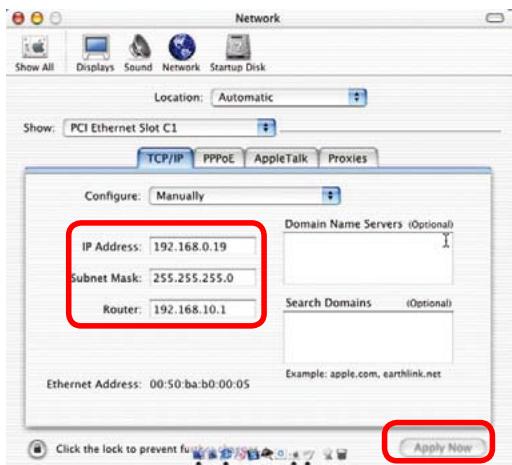

■ Sélectionnez Ethernet intégré dans le menu local Afficher.
Sélectionnez Manuellement dans le menu local Configurer.

Entrez l'adresse IP statique, le masque de sous-réseau et l'adresse IP du routeur dans les champs appropriés.
Cliquez sur Appliquer maintainant.

Bases de la mise en réseau (suite)

Sélection d'une adresse IP dynamique sous Macintosh OSX.

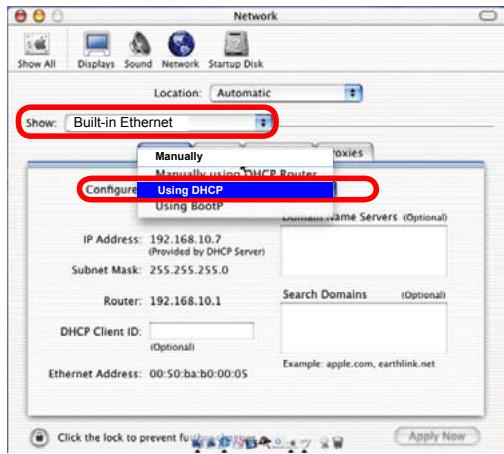

Utilisez le menu Pomme et selectionnez Preférences Systeme.
Cliquez sur Réseau.

Sélectionnez Ethernet intégré dans le menu local Afficher.
Selectionnez Via DHCP dans le menu local Configurer.

Cliquez sur Appliquer maintainant.
L'adresse IP, le masque de sous-réseau et l'adresse IP du routeur apparaisent en quelques secondes.

Bases de la mise en réseau (suite)

Vérification de la connexion sans fil en exécutant une commande ping sous Windows XP/2000

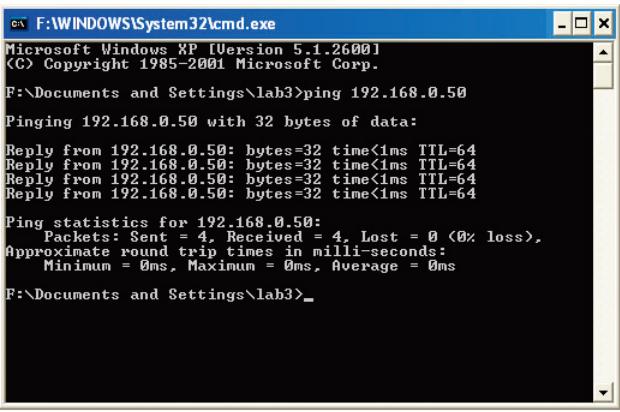

Cliquez sur Demarrez > Executer, puis tapez cmd. Une fenetre同樣aire a cette ci-contre s'affiche. Tapez ping xxx.xxx.xxx.xxx, ou xxx est l'adresse IP du routeur ou du point d'accès sans fil. Si la connexion sans fil est bonne, vous devriez tener quatre réponses du routeur ou du point d'accès sans fil, comme le montre la figure.

Vérification de la connexion sans fil en exécutant une commande ping sous Windows Me/98

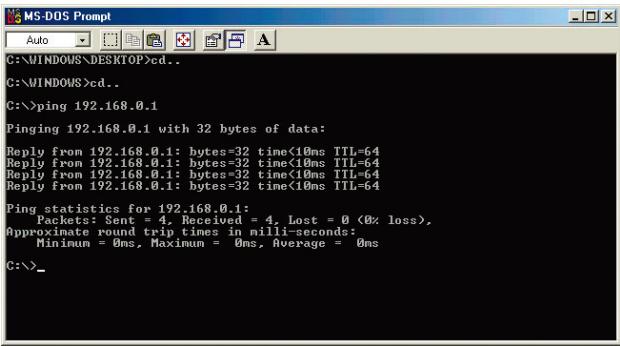

Cliquez sur Demarrez > Executer, puis tapez command. Une fenetre similaire à cette ci-contrast s'affiche. Tapez ping xxx.xxx.xxx.xxx, ou xxx est l'adresse IP du routeur ou du point d'accès sans fil. Si la connexion sans fil est bonne, vous devriez tener quatre réponses du routeur ou du point d'accès sans fil, comme le montre la figure.

Résolution des problèmes

Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du point d'accès sans fil DWL-2100AP. Plusieurs aspects de la configuration du réseau sont abordés, notamment les cartes réseau. Lisez ce qui suit si vous rencontres des problèmes.

Remarque : il est recommando d'utiliser une connexion Ethernet pour configurer le point d'accès DWL-2100AP.

1. L'ordinateur utilisé pour configurer le DWL-2100AP ne peut pas acceder au menu de configuration.

Vérifiez que levoyant Ethernet du DWL-2100AP est allumé. S'il n'est pas allumé, vérifiez que le cable Ethernet est correctement branché.
Vérifiez que l'adaptateur Ethernet fonctionne correctement. Consultez le point 3 (Vérifiez que les pilotes de l'adaptateur réseau sont correctement installés) de cette section de résolution des problèmes pour vérifier que les pilotes sont bien chargés.
Vérifiez que l'adresse IP est dans la même plage et le même sous-réseau que le DWL-2100AP. Consultez Vérification de l'adresse IP sous Windows XP dans la section Bases de la mise en réseau du present manuel.

Remarque : l'adresse IP du DWL-2100AP est 192.168.0.50. Tous les ordinateurs du réseau doivent avoir une adresse IP unique dans la même plage, par exemple 192.168.0.x. Les ordinateurs qui ont des adresses IP identiques ne sont pas visibles sur le réseau. Tous doivent avoir le même masque de sous-réseau, par exemple 255.255.255.0.

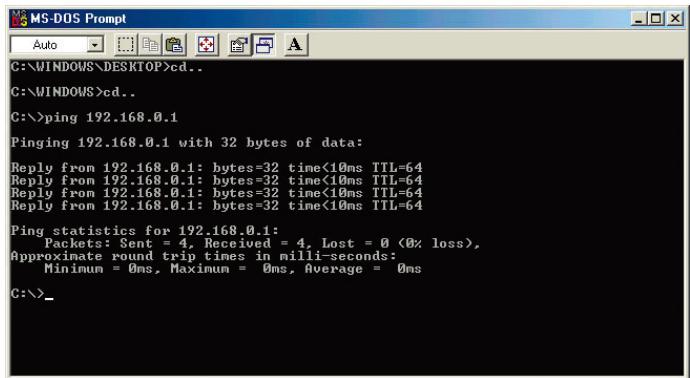

■ Executeur une commande ping pour vous assurer que le DWL-2100AP répond. Cliquez sur Demarrer > Exécuter, puis tapez command dans la zone de saisie et ping 192.168.0.50 dans la fenêtre qui s'ouvre. Une commande ping réussie renverra quatre réponses.

Remarque : si vous avez modifié l'adresse IP par défaut, veillez à exécuter la commande ping avec la bonne adresse IP attribuée au DWL-2100AP.

Résolution des problèmes (suite)

2. Le client sans fil ne peut pas acceder à Internet en mode infrastructure.

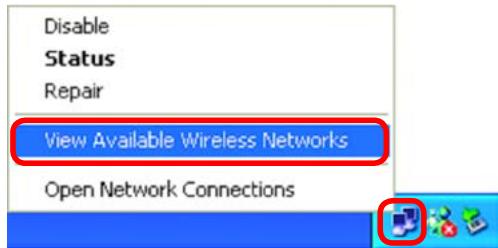

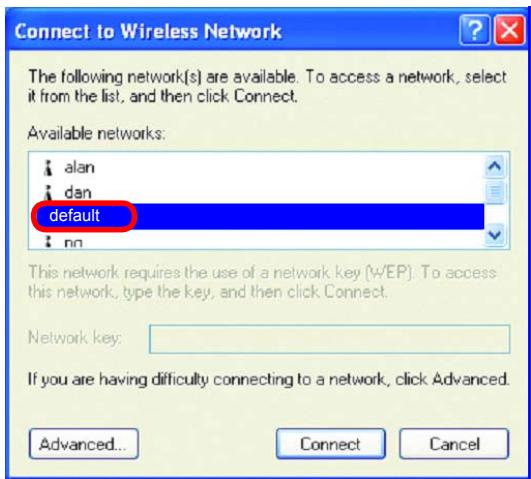

Assurez-vous que le client sans fil est associé et connecté au bon point d'accès. Pour vérifier cette connexion : Cliquez avec le bouton droit de la souris sur l'icone Connexion au réseau local dans la barre des tâches, puis sélectionnez Afficher les réseaux sans fil disponibles. L'écran Connexion à un réseau sans fil s'affiche. Vérifie z'vous avec sélectionné le bon réseau, comme le montre la figure ci-après.

• Cliquez sur Demarrer.
• Cliquez avec le bouton droit de la souris sur Poste de travail.
• Cliquez sur Propriétés.

Vérifiez que l'adresse IP attribuée à l'adaptateur sans fil se trouve dans la plage d'adresses IP du point d'accès et de la passerelle. Étant donné que l'adresse IP du DWL-2100AP est 192.168.0.50, les adaptateurs sans fil doivent avoir une adresse IP qui figure dans la même plage d'adresses, à savoir 192.168.0.x. Chaque périphérique doit avoir une adresse IP unique ; deux périphériques ne peuvent pas avoir la même adresse IP. Le masque de sous-reseau doit être identique pour tous les ordinateurs du réseau. Pour vérifier l'adresse IP attribuée à l'adaptateur sans fil, double-cliquez sur l'icone Connexion au réseau local dans la barre des tâches, puis sélectionnez l'onglet Support dans la fenêtre qui s'affiche pour voir l'adresse IP (voir Vérification de l'adresse IP dans la section Bases de la mise en réseau duprésent manuel).
S'il est nécessaire d'attribuer une adresse IP statique à l'adaptateur sans fil, consultez la section appropriée sous Bases de la mise en réseau. Si vous entrez une adresse de serveur DNS, vous doivent aussi saisir l'adresse de la passerelle par défaut. N'oubliez pas que si vous utilisez un routeur compatible DHCP, vous n'avez pas besoin d'attribuer d'adresses IP statiques. Voir Attribution d'une adresse IP statique dans la section Bases de la mise en réseau.

Résolution des problèmes (suite)

2. Le client sans fil ne peut pas acceder à Internet en mode infrastructure (suite).

Vérifiez que le routeur de votre réseau fonctionne bien en lui envoyant une commande ping. S'il fonctionne mal, il ne peut pas connecter à Internet. Pour savoir comment envoyer une commande ping aux péripériques du réseau, voir Vérification de la connexion sans fil en exécutant une commande ping dans la section Bases de la mise en réseau duprésent manuel.
Vérifiez que le serveur DNS de votre réseau fonctionne bien en lui envoyant une commande ping. Si le serveur DNS ne fonctionne pas correctement, il se peut que vous ne puissiez pas acceder à Internet. Généralement, vous doivent avoir les informations relatives aux serveurs DNS auprès de la vente FAI (fournisseur d'accès Internet).

3. Vérifiez que les pilotes de l'adaptateur réseau sont correctement installés.

Il est possible que vous utilisiez des adaptateurs réseau autres que ceux illustrés ici, mais cela n'a aucune conséquence sur la procédure, quel que soit l'adaptateur que vous utilisez.

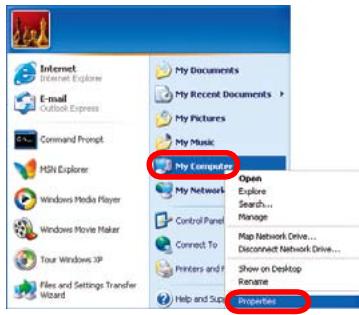

Cliquez sur Demarrer > Poste de travail > Propriétés.

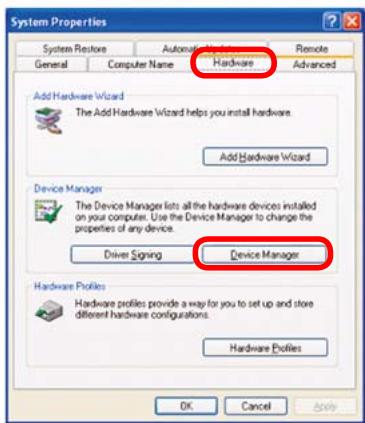

Cliquez sur l'onglet Matériel.
Cliquez sur Gestionnaire de périphériques.

Résolution des problèmes (suite)

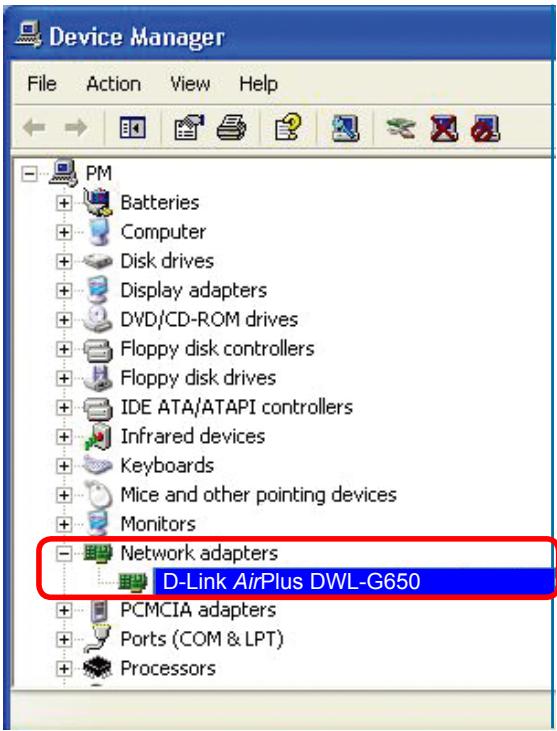

Double-cliquez sur Cartes reseau.
Cliquez avec le bouton croit de la souris sur Adaptateur Cardbus sans fil D-Link AirPlus DWL-G650 (cet exemple se base sur l'adaptateur DWL-G650, mais vous pouvez utiliser d'autres adaptateurs réseau sans aucune incidence sur la procédure.

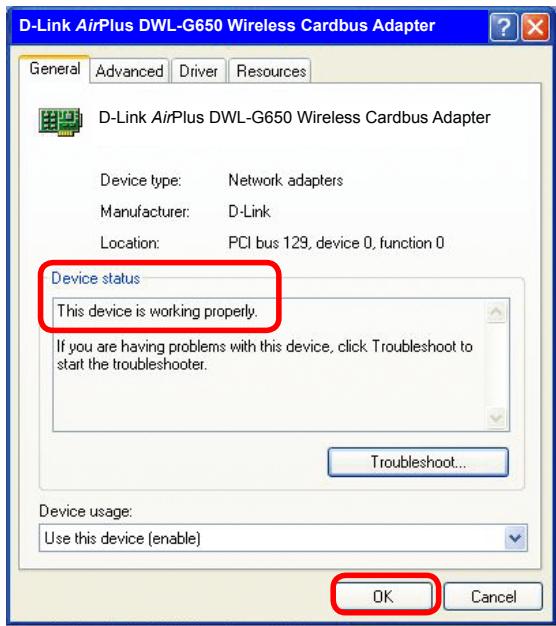

■ Sélectionnez Propriétés pour vérifier que les pilotes sont bien installés.
Vérifiez sous État du périphérique que le périphérique fonctionne correctement.
Cliquez sur OK.

Résolution des problèmes (suite)

4. Quels facteurs peuvent entrainer la perte de réception par mes produits sans fil ?

Les produits D-Link vous permettent d'acceder à votre réseau de presque partout. Toutefois, l'emplacement des produits a une conséquence sur leur portée. Consultez Éléments à prendre en considération avant l'installation dans la section Bases de la technologie sans fil du présence manuel pour en savoir plus sur les emplacements recommendés pour vos produits D-Link.

5. Pourquoi ma connexion sans fil semble instable ?

Orientation de l'antenne : essayez d'orienter l'antenne du DWL-2100AP de différentes façon. Dans la mesure du possible, faites en sorte que l'antenne soit à au moins 15 cm de tout mur ou objet.
L'utilisation de téléphones sans fil à 2,4 GHz, de produits X-10, de systèmes de sécurité pour particuliers, de ventilateurs plafonniers ou de lampes, risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Essayez de changer le canal du routeur, du point d'accès et de l'adaptateur sans fil pour éviter toute interférence.
- Maintenez votre produit à l'écart (au moins 1 à 2 mètres) d'appareils électriques émettant du bruit RF, comme les micro-ondes, les moniteurs, les moteurs électriques, etc.
Lorsque vous déployez plusieurs points d'accès et périphériques sans fil, assurez-vous que les points d'accès situés à proximé les uns des autres n'utilisent pas le même canal. Les points d'accès proches les uns des autres doivent utiliser des canaux séparés de 4 positions pour éviter toute interférence. Par exemple, avec un groupe de 3 points d'accès, vous doivent attribuer le premier point d'accès au canal 1, le deuxième au canal 6 et le troisième au canal 11.

6. Pourquoi je n'arrive pas à obtenir une connexion sans fil ?

Si vous avez activé le chiffrement sur le DWL-2100AP, vous doivent activer le chiffrement sur tous les clients sans fil afin de pouvoir étabir une connexion sans fil.

Les paramètres de chiffrement sont : 64, 128 ou 152 bits. Veillez à ce que le niveau de chiffrement en bits soit le même sur le point d'accès et le client sans fil.
Assurez-vous que le SSID du point d'accès et du client sans fil soit le même. Si ce n'est pas le même, la connexion sans fil ne peut pas'être établie.
■ Installez le DWL-2100AP et le client sans fil dans la mêmeandise, puis testez la connexion sans fil.
Désactivez tous les paramètres de sécurité (WEP, contrôle des adresses MAC, etc.).

Résolution des problèmes (suite)

6. Pourquoi je n'arrive pas à obtenir une connexion sans fil ? (suite)

• Arrêtez le DWL-2100AP et le client. Rallumez le DWL-2100AP ainsi que le client.
  Assurez-vous que tous les périhériques sont en mode infrastructure.
  Vérifiez que les voyants lumineux indiquent une activités normale. S'ils ne fonctionnent pas bien, vérifie que les câbles d'alimentation et Ethernet sont bien connectés.
  Vérifiez que l'adresse IP, le masque de sous-réseau et la passerelle ont été correctement entrés pour le réseau.
  L'utilisation de téléphones sans fil à 2,4 GHz, de produits X-10, de systèmes de sécurité pour particuliers, de ventilateurs plafonniers ou de lampes, risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Essayez de changer le canal du DWL-2100AP, puis de tous les péripériques du réseau afin d'éviter toute interférence.
• Maintenez votre produit à l'écart (au moins 1 à 2 mètres) d'appareils électriques émettant du bruit RF, comme les micro-ondes, les moniteurs, les moteurs électriques, etc.

7. J'ai oublié ma clé de chiffrement.

Restaurez les paramètres par défaut du DWL-2100AP, puis ceux des autres périphériques du réseau. Pour ce faire, appuyez sur le bouton situé à l'arrière de l'appareil. Tous les paramètres de configuration actuels seront perdus.

Résolution des problèmes (suite)

8. Restauration des paramètres par défaut du DWL-2100AP

Après avoir utilisé toutes les méthodes disponibles pour résoudre les problèmes de votre réseau, il se peut que vous deviez restaurer les paramètres par défaut du DWL-2100AP.

Réinitialisation

Pour remettre à zéro le D-Link DWL-2100AP et restaurer ses paramètres par défaut, procédez de la façon suivante :

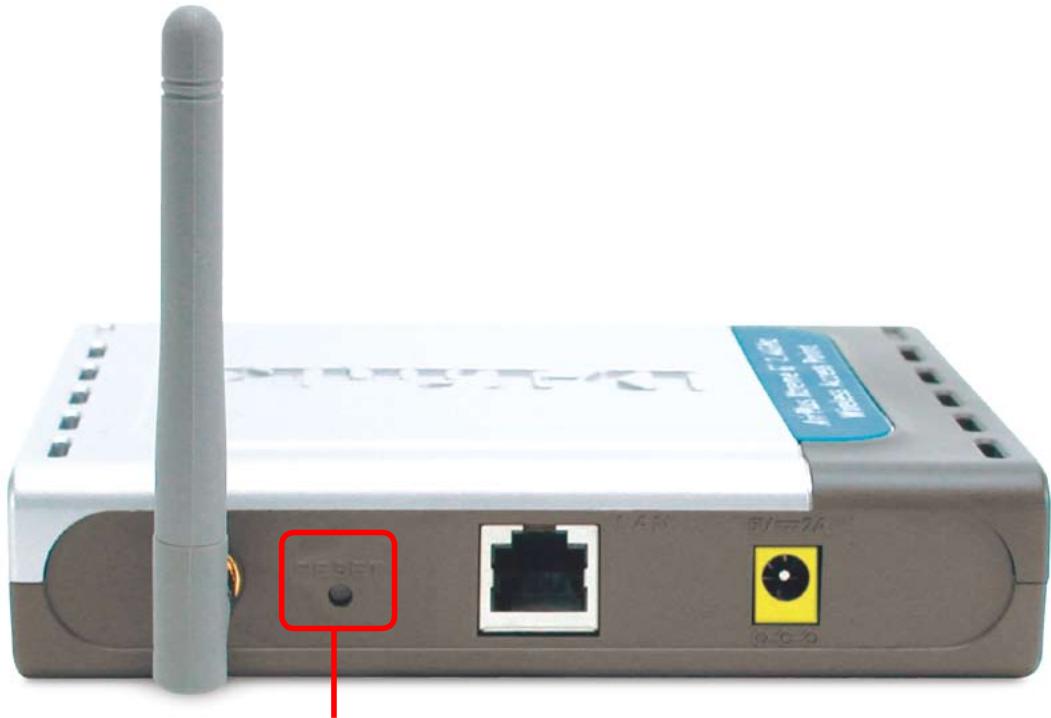

Localisez le bouton de réinitialisation situé à l'arrière du DWL-2100AP.
Utilisez un trombone pour appuyer sur le bouton de réinitialisation.
- Maintenez le bouton enforcé pendant 5 secondes environ, puis relâchez-le.
- Àprous la réinitialisation du DWL-2100AP (la procédure peut prendre quelques minutes), les paramètres par défaut sont restaurés.

Caractéristiques techniques

Normes

• IEEE 802.11b
• IEEE 802.11g
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3x

Gestion du périphérique

• Gestion Web : Internet Explorer version 6 ou ultérieure, Netscape Navigator version 6 ou ultérieure ou autres navigateurs compatibles Java.
• Telnet
• Gestionnaire de PA
  SNMP v3

Débit de données

Norme 802.11g :

108, 54, 48, 36, 24, 18, 12, 9 et 6 Mbits/s
Norme 802.11b :
11, 5, 5, 2 et 1 Mbits/s

Sécurité

(WPA/WPA2-TKIP/PSK/AES)
- Liste de contrôle d'accès des adresses MAC

Portée de la fréquence sans fil

2,4 GHz à 2,4835 GHz

Portée de fonctionnement sans fil*

802.11g (pleine puissance avec antenné dipôtaire en diversité de gain 2 dBi)

Intérieur:

• 30 m à 54 Mbits/s
• 32 m à 48 Mbits/s
• 37 m à 36 Mbits/s
• 45 m à 24 Mbits/s
• 60 m à 18 Mbits/s
• 68 m à 12 Mbits/s
• 77 m à 9 bits/s
• 90 m à 6 bits/s

Exterieur :

• 95 m à 54 Mbits/s
• 290 m à 11 Mbits/s
• 420 m à 6 bits/s

Type d'antenne

Antenne dipolaire avec gain de 2 dBi

Tension de fonctionnement

• 5 VCC, +/10%

Caractéristiques techniques (suite)

Type de radio et de modulation

Norme 802.11g :

OFDM:

BPSK à 6 et 9 Mbits/s
- QPSK à 12 et 18 Mbits/s
16QAM à 24 et 36 Mbits/s
- 64QAM à 48 et 54 Mbits/s

DSSS:

DBPSK à 1 Mbits/s
DQPSK à 2 Mbits/s
CCK à 5,5 et 11 Mbits/s

Norme 802.11b :

DSSS:

DBPSK à 1 Mbits/s
DQPSK à 2 Mbits/s
CCK à 5,5 et 11 Mbits/s

Puisance de transmission sans fil

Puisance de sortie RF typique pour chaque débit

Norme 802.11g :

• 31 mW (15 dBm) à 54 et 108 Mbits/s
• 40 mW (16 dBm) à 48 Mbits/s
• 63 mW (18 dBm) à 36, 24, 18, 12, 9 et 6 Mbits/s

Norme 802.11b :
- 63 mW (18 dBm) à 11, 5, 5, 2 et 1 Mbits/s

Sensibilité du récepteur

Norme 802.11g :

• 1 Mbits/s: -94 dBm
• 2 Mbits/s : -91 dBm
• 5,5 Mbits/s : -89 dBm
• 6 Mbits/s : -91 dBm
• 9 Mbits/s : -90 dBm
• 11 Mbits/s : -86 dBm
• 12 Mbits/s : -89 dBm
  18 Mbits/s : -87 dBm
• 24 Mbits/s : -84 dBm
• 36 Mbits/s : -80 dBm
• 48 Mbits/s : -76 dBm
• 54 Mbits/s : -73 dBm

Norme 802.11b :

• 1 Mbits/s: -94 dBm
• 2 Mbits/s : -90 dBm
• 5,5 Mbits/s : -88 dBm
• 11 Mbits/s : -85 dBm

Caracteristiques techniques (suite)

Humidité

• En fonctionnement : 10 % à 90 % (sans condensation)
  Stockage: 5 % à 95 % (sans condensation)

Certifications

FCC partie 15
CE
- CSA
Wi-Fi

Dimensions

· L = 142 ~mm
- I = 109 mm
· H = 31mm

Poids

200g
