| Type de produit | Lecteur multimédia |
| Marque | PEEKTON |
| Modèle | PEEKBOX 3 MKII |
| Formats vidéo supportés | MPEG1/2, DivX 3.11, 4, 5, 6, XviD, DVD (IFO, VOB), VCD (DAT), M2V |
| Formats audio supportés | AC3, MP2, MP3, WMA, OGG, MPG, MPA |
| Formats photo supportés | JPEG |
| Entrées / Sorties vidéo | Composite RCA, S-Vidéo, Composante YPbPr |
| Entrées / Sorties audio | RCA G/D, Coaxial, Optique |
| Interface USB | USB 2.0 (480 Mbps), pour connexion PC |
| Disque dur compatible | Disque dur 3.5 pouces, interface IDE, cavalier en position Master |
| Alimentation | Adaptateur secteur externe 12V |
| Systèmes d'exploitation supportés | Windows 98SE, ME, 2000, XP, VISTA |
| Types de partition | FAT32, NTFS |
| Formats de sous-titres | smi, sub, srt |
| Accessoires fournis | Adaptateur secteur, câbles A/V, câble USB, housse de transport, manuel, CD driver, télécommande, sabot, piles |
| Télécommande | Fonctions complètes : POWER, SETUP, navigation, lecture, volume, sous-titres, etc. |
| Garantie | 1 an pièces et main d'œuvre |
| Température de fonctionnement | 5°C à 35°C |
| Consignes de sécurité | Débrancher avant nettoyage, ne pas ouvrir, éviter humidité et sources de chaleur |
FOIRE AUX QUESTIONS - PEEKBOX 3 MKII PEEKTON
Questions des utilisateurs sur PEEKBOX 3 MKII PEEKTON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lecteur multimédia au format PDF gratuitement ! Retrouvez votre notice PEEKBOX 3 MKII - PEEKTON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PEEKBOX 3 MKII de la marque PEEKTON.
MODE D'EMPLOI PEEKBOX 3 MKII PEEKTON
3) Caractéristiques 06
4) Spécifications 07
5) Description du produit 08
La PEEKBOX 3 MKII et ses accessoires 08

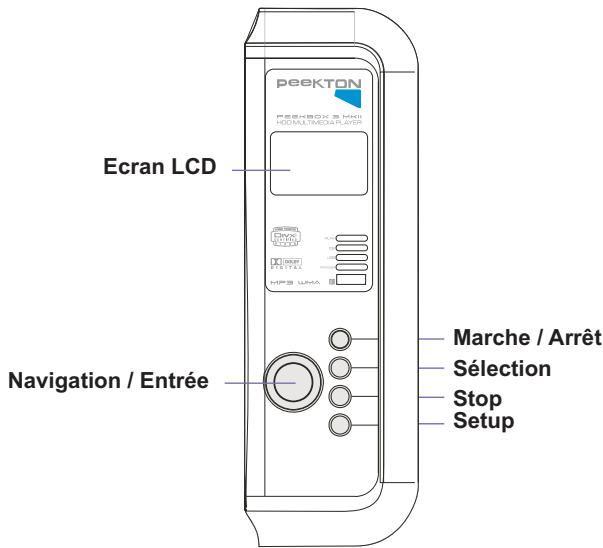

Face avant 09

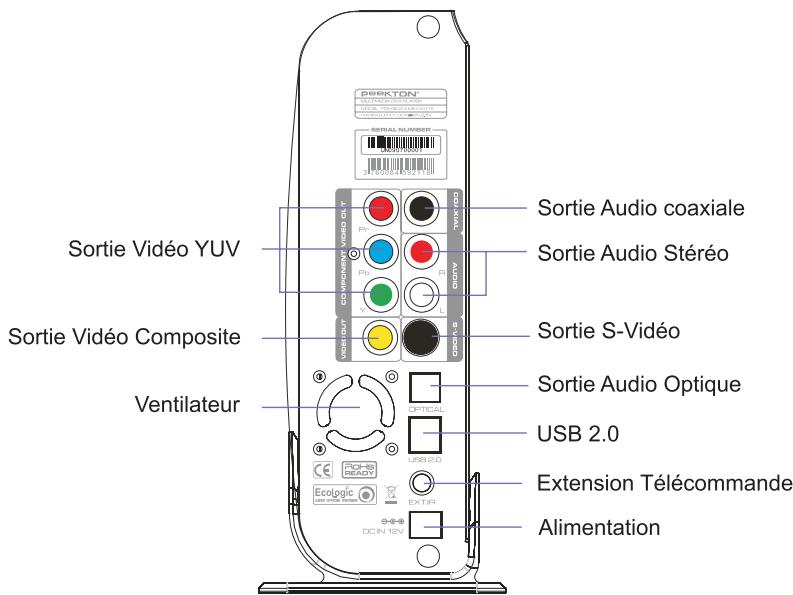

Face arrière 09
Fonctions de la télécommande 10
6) Insertion du disque dur 11
Ouverture du boîtier 11
Installation du disque dur 12
7) Formatage et partition du disque dur 13
Formatage et partition du disque dur sous Windows 98SE / ME 13
Formatage et partition du disque dur sous Windows 2000/XP 17
Formatage et partition du disque dur sous VISTA 20
8) Installation et branchements 24
Branchement audio vidéo 24

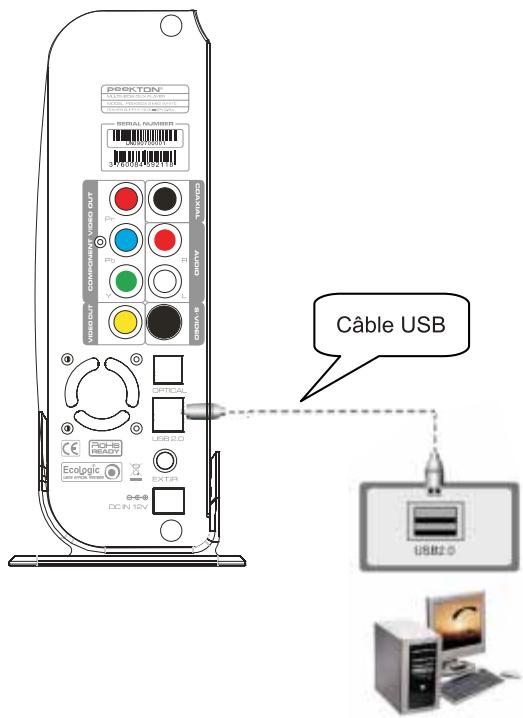

Liaison USB 27
9) Menu 28

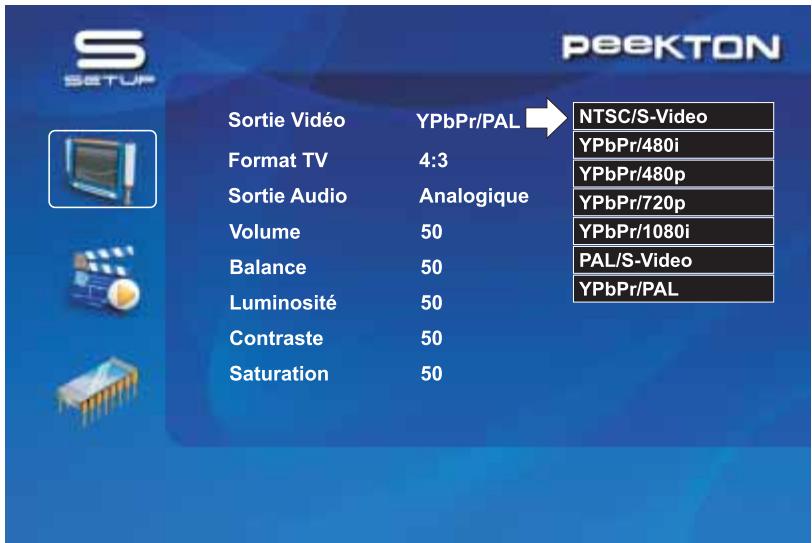

Setup Audio / Video 28

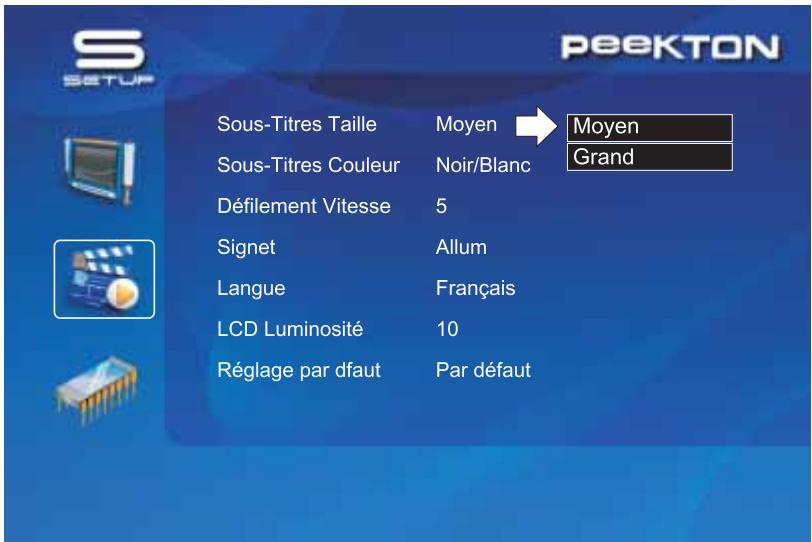

Setup divers 29

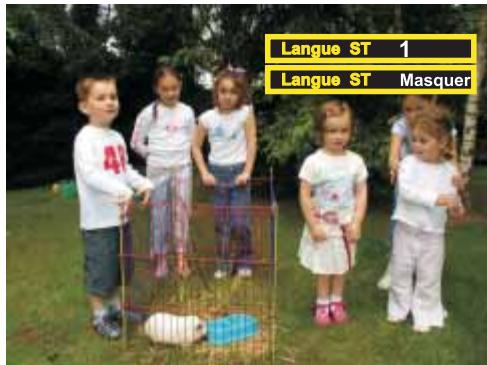

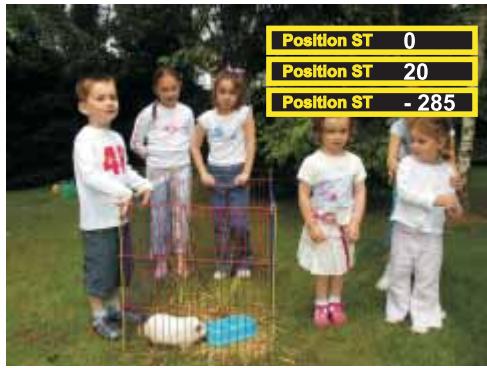

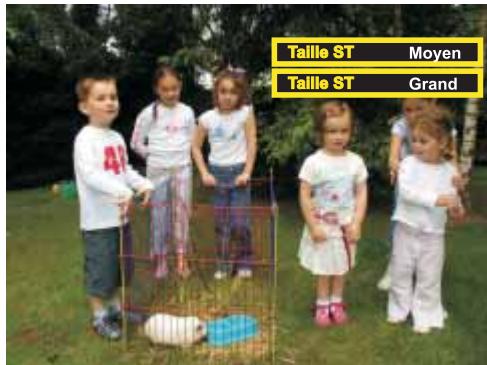

Menu des sous-titres 30

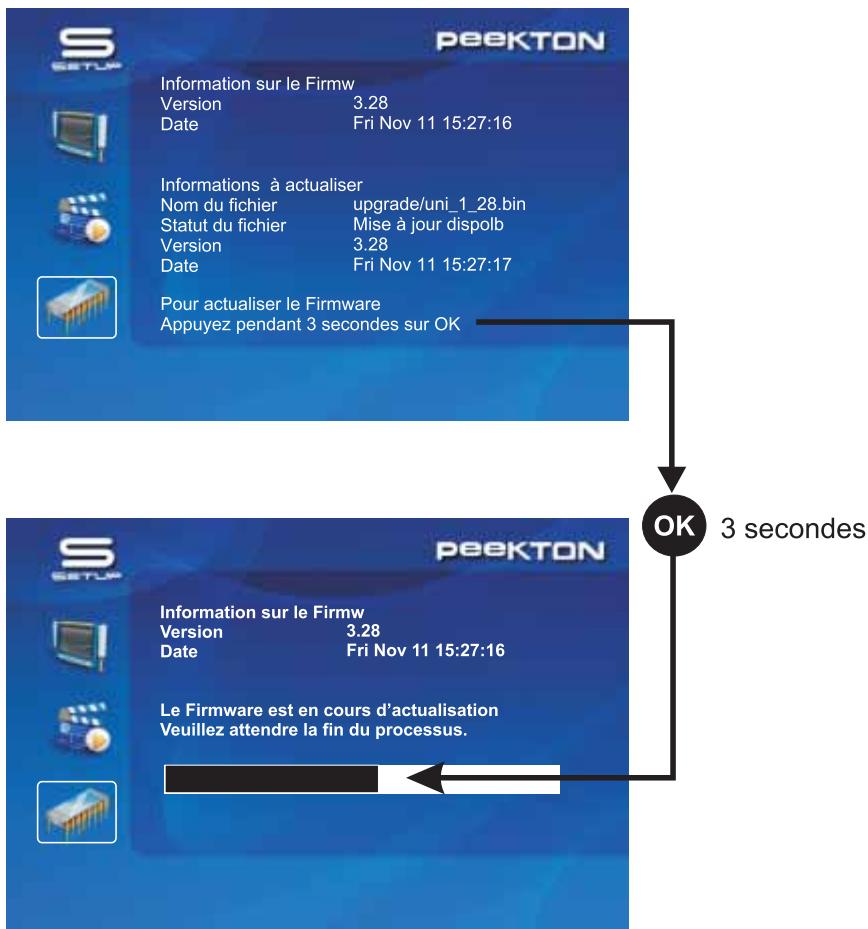

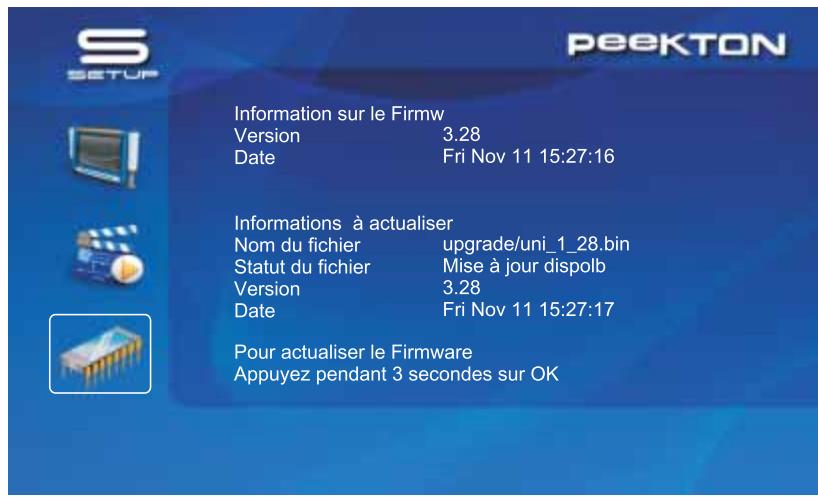

Configuration du firmware 31
Installation du driver pour Windows98SE 32
Installation du driver pour Windows ME / 2000 / XP / VISTA 32

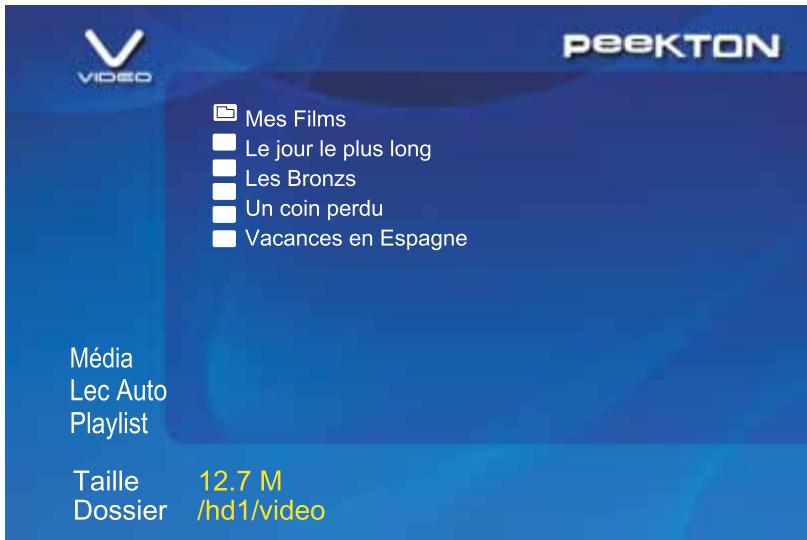

Lecture des fichiers vidéo 33

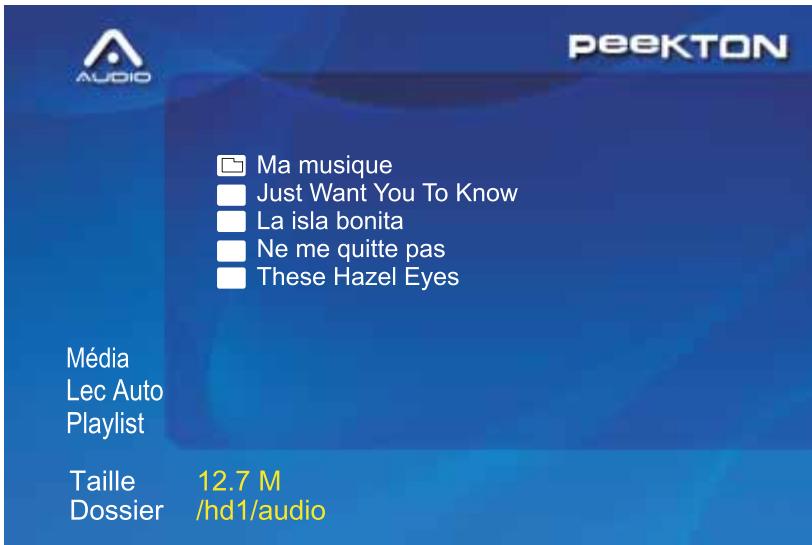

Lecture des fichiers Audio 34

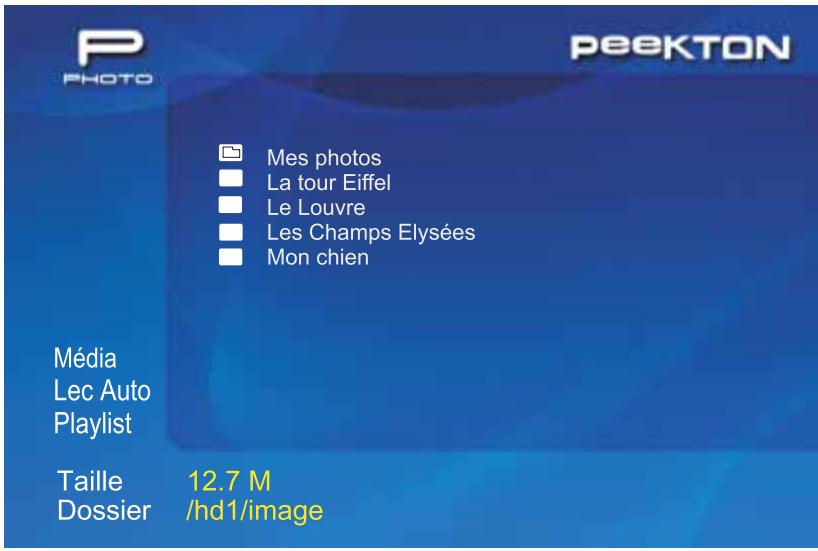

Lecture des fichiers Images 35

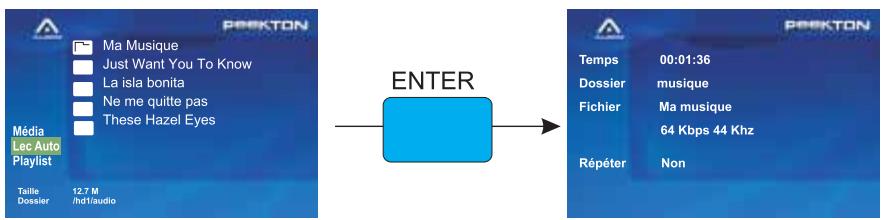

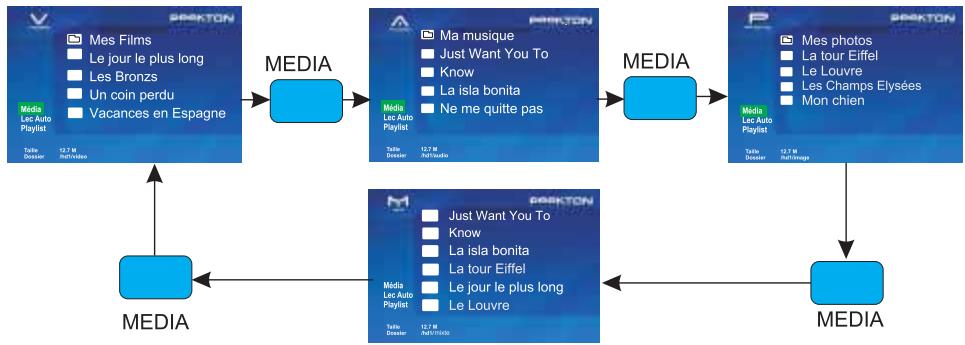

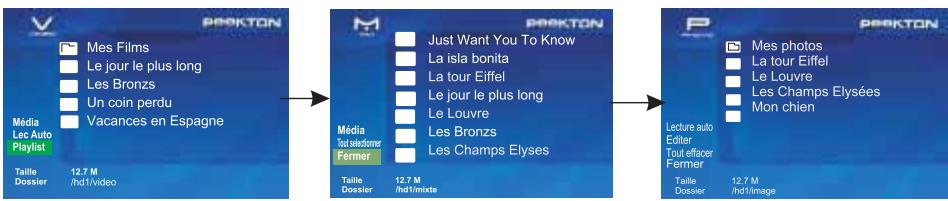

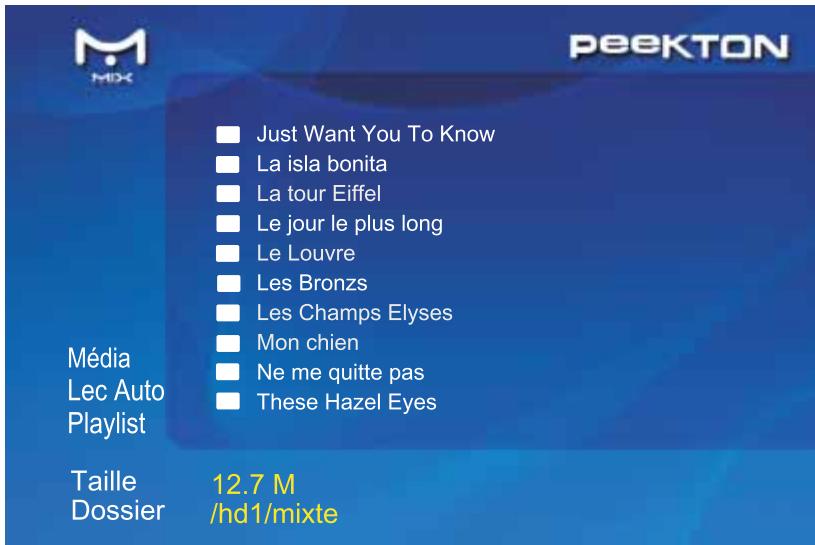

Lecture de tous les fichiers 36
10) Synoptique des menus 38
Média 38
Lecture automatique 38
11) Défauts de fonctionnement 45
Informations importantes
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'union européenne et aux autres pays européens disposant de système de collecte sélective). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
Ce symbole indique la présence de courant électrique dans l'appareil, constituant un risque d'électrocution.
| En cas de dysfonctionnement, ne pas essayer de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution. Dans ce cas, faîtes appel à une personne qualifiée. | |
| N'utilisez pas cet appleil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cuisinières ou de tout autre appleil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°. | |
| N'utilisez pas cet appleil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou d'un pot de fleurs. | |
| Ne manipulationz pas le cable d'alimentation si vous avez les mains humides. N'utilisez pas un cable d'alimentation endommagé. | |
| Ne placez pas votre produit devant un projecteur de lumière ou après d'une source de chaleur. | |
| N'utilisez pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil. | |
| Ne faites pas tomber l'appareil, ne lui donnez pas de chocs, cela pourrait l'endommager gravesment ainsi que le disque dur. | |
| Lors de l'installation du disque dur, veuillez prendre soin de bien être déchargé de toutes charges electrostatiques. | |
| N'introduisez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s'en suivre avec un risque de chic électrique ou de feu. | |
| Ne pas couper, déterminer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou de feu peut s'en suivre. |
Informations importantes (suite)
Félicitations pour avoir acheté ce produit. Nous sommes sûrs que vous serez pleinement satisfaits de ce lecteur multimédia. Prenez le temps de lire ce mode d'emploi de façon à utiliser l'appareil au maximum de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.
- Soyez sûr que votre produit soit en position arrêt lors du raccordement d'un câble entre votre PEEKBOX et votre téléviseur.
- La PEEKBOX est prévue pour commuter seule en position veille lors d'une connexion ou déconnexion du cable USB. Ceci n'est pas un defaulted.
- La PEEKBOX se commute automatiquement en mode "enregistrement de données", lorsqu'elle est en position "marche", et qu'un cable USB y est connecté. Pour se commuter en mode lecture, le cable USB doit être débranché.
- Soyez sûr que le cavalier du disque dur, qui doit être installé sur la PEEKBOX, soit en position "Master". Dans le cas contraire, le disque dur ne serait pas reconnu.
- Lors de l'installation du disque dur, soyez sûr qu'il soit formaté et partitionné par avance (voir page 14).
- WINDOWS 98 et ME ne supportent pas le système de fichiers en NTFS, ainsi que n'importe quel disque dur formaté en NTFS. De façon à pouvoir utiliser la PEEKBOX avec l'un de ces systèmes d'exploitation, il est nécessaire de formater le disque dur en FAT 32.
- Laissez refroidir le disque dur lors d'une séparation avec la PEEKBOX, certains disques durs peuvent être extrêmement chauds.
- Ne jamais arrêter l'unité lors de l'upgrade avec un nouveau firmware. Dans un tel cas, l'appareil pourrait ne plus fonctionner correctement et vous perdrez le bénéfice de la garantie.
Mentions légales
Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets américains et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à d'autres usages limités, sauf autorisation contraire de Macrovision. L'ingénierie inverse et le désassemblage sont interdits.
Nos produits sont régulièrement mis à jour dans le cas où le produit subit une évolution. Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.
Par la première, ESM déclare que le modèle PEEKBOX 3MKII est conforme aux exigences et autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.
Les produits PEEKTON sont tous fabriqués selon les normes RoHS depuis le 1er juillet 2006.
Ce symbole indique que votre appareil est pourvu d'une double isolation électrique prévue pour les appareils de classe II.
Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories,
"DTS" est une marque commerciale déposée de la société Digital Theater Systems, Inc.
"Divx" est une marque commerciale déposée de la société Divx Networks, Inc. et est utilisé sous licence.
XVID est une marque déposée par XVID Project.
Windows 98SE / ME / 2000 / XP / VISTA sont des marques déposées par la société Microsoft, Inc.
Hot ligne
Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.
En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.03(*) qui vous indiquera la procédure à suivre. Lors de l'envoi de votre produit dans un centre agréé, nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dégâts matériels, la reprise de toute intervention effectuée par un tiers non autorisé par PEEKTON ainsi que :
Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat. Les incidents entraînés par l'emploi de consommables ou d'accessoires non conformes aux spécifications PEEKTON. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. Une alimentation électrique non conforme aux spécifications d'installation et d'environnement. Les accidents ou catastrophes y compris les incendies, dégâts des eaux, foudre et tremblements de terre. Les pièces d'usure normale dites consommables : piles, accus etc... Le remplacement de pièces cosmétiques ou de pièces dues à la dépréciation ou à la déformation anormale d'un produit. Les accessoires égarés ou manquants. Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.
En cas de panne : Faites une sauvegarde de vos données si possible.
Faites contrôler l'appareil par un technicien qualifié si :
- Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé.
- Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil. - L'appareil a été exposé à la pluie ou à l'humidité.
- L'appareil ne semble pas fonctionner normalement.
- Les performances de l'appareil se sont sensiblement modifiées.
- L'appareil est tombé ou le coffret a été endommagé.
NE TENTEZ PAS DE RÉPARER L'APPAREIL VOUS-MEME.
IMPORTANT : Veuillez conserver une preuve d'expédition de votre produit.
Adresse SAV:
Sté NES (SAV PEEKTON), Rue des Genêts,
Zone de la Saussaye, 45545 SAINT CYR EN VAL
Hot Line: 0820.03.03.03
Du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)
Site Internet: www.peekton.com
Informations : info@peekton.com
Diffuser vos films sur votre TV.
Il vous est possible de regarder vos films favoris sur votre TV ou vidéo projector. La PEEKBOX peut lire la plupart des formats vidéo, incluant : MPEG1, MPEG2, AVI, DivX 3.11, 4, 5, 6, XviD, DVD (IFO, VOB), VCD etc
La PEEKBOX peut reproduire une variété de fichiers musicaux tels que l'AC3, MP2, MP3, WMA, OGG, à travers votre téléviseur ou votre système audio existant.
La PEEKBOX peut lire les fichiers photos une fois reliée à votre TV ou votre vidéo projecteur. Stockez vos photos JPEG directement depuis votre PC à travers l'interface USB 2.0. Appreciez la lecture en mode diaporama sans utiliser un ordinateur.
Stockage sur un disque dur.
La PEEKBOX utilise un disque dur 3.5" et une interface USB pour se connecter à un PC. Cette interface supporte un taux de transfert de 480 Mbps (USB 2.0).

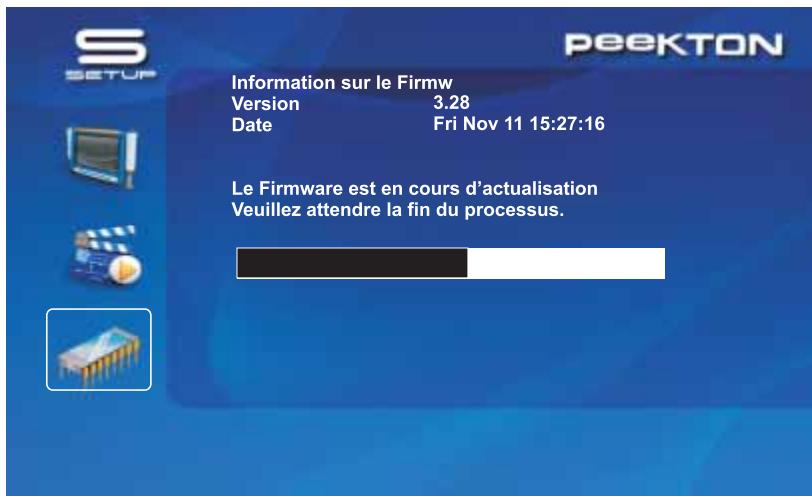

Mise à jour du firmware.
Il vous est possible de télécharger le dernier firmware sur notre site web www.pekton.com et de faire une mise à jour de votre PEEKBOX.
| Formats des fichiers supportés | Video | MPEG 1/2, DivX 3.11, DivX 4-5-6, XviD (IFO, VOB), VCD (DAT), M2V. |
| Audio | AC3, MP2, MP3, OGG, WMA, MPG, MPA. | |
| Photo | JPEG. | |
| Entrées et sorties | USB2. | |
| Vidéo composite : RCA, P.Scan YPrPb. | ||
| Vidéo composite : RCA et S-Viséo. | ||
| Audio : RCA D/G, Coaxial, Optique. | ||
| Ir-Ext (Extension récepteur de télécommande en option). | ||
| Interface utilisateur | Toutes fonctions par la télécommande. Bouton : Marche, Lecture, Stop, Pause, Annuler, Monter, Descendre, Gauche, Droit. | |
| Système d'exploitation | Windows, 98se, XP ou supérieur. | |
| Type de partition | FAT 32 ET NTFS. | |
| Alimentation | Adaptateur secteur externe 12V. | |
| Langages supports | Divers langages, fichiers : smi, sub, srt. | |
| Accessoires | Adaptateur secteur Câbles A/VCâble USB (pour PC)Housse de transportManuel d'utilisationCD DriverTélécommandeSabot | |

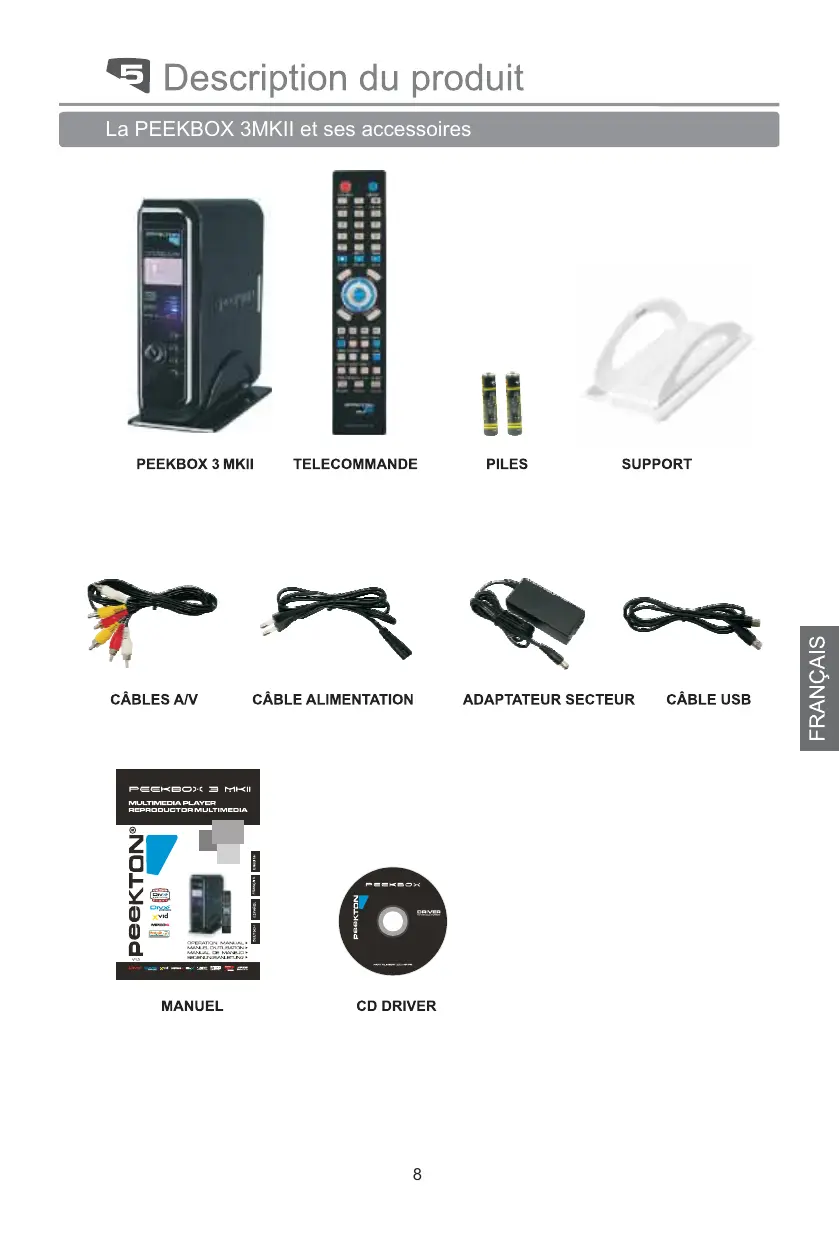

La peekbox 3MKII et ses accessoires
PEEKBOX 3 MKII
TELECOMMANDE
PILES
SUPPORT
CÁBLES A/V
CABLE ALIMENTATION
ADAPTATEUR SECTEUR
CABLE USB
MANUEL
CD DRIVER

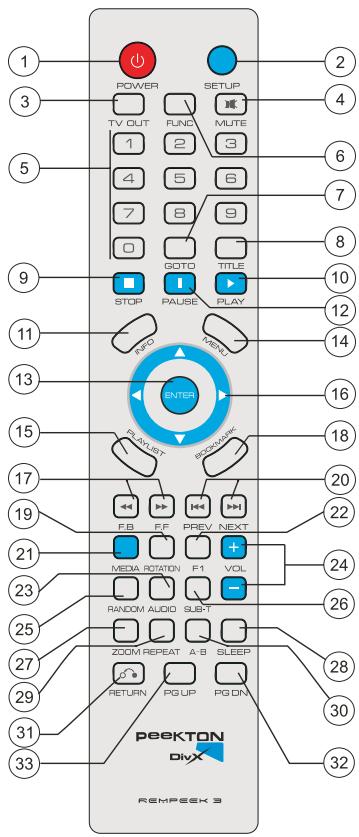

Fonctions de la télécommande
1) POWER: Marche/arrêt. 2) SETUP: Rentre en mode SETUP afin d'accéder aux paramétrages. 3) TV OUT: Modifie les paramètres de sorties vidéo. 4) MUTE: Coupe le son de votre PEEKBOX. 5) Clavier numérique. 6) FUNC: Affiche les options de contrôle (Vol, Contraste, Sous-titres...). 7) GOTO: Accès direct à un programme. 8) TITLE: Affiche l'écran du menu du DVD ou VCD dans le menu principal. 9) STOP: Arrête la lecture. 10) PLAY: Lance la lecture. 11) INFO: Donne des informations sur le média sélectionné. 12) PAUSE: Arrêt momentané de la lecture. 13) ENTER: Touche Entrée / Lecture / Sélection de la ligne en surbrillance. 14) MENU: Ecran du menu pour VCD / DVD (Chapitres, bonus...). 15) PLAYLIST: Permet de créer une playlist. 16) Touches de navigation. 17) F. F / F. B: Avance / Retour rapide. 18) BOOKMARK. 19) ROTATION: Provoque une rotation de la photo lue. 20) NEXT / PREV: Provoque un saut de piste Avant / Arrière. 21) MEDIA: Change la sélection du matériel (Vidéo, Musique, Photos, Mix). 22) F1: Touche réservée. 23) AUDIO: Choisis la piste audio. 24) VOLUME +/- 25) RANDOM: Lecture aléatoire. 26) SUB-T: Activation / déactivation des sous-titres. 27) ZOOM: Effectue un zoom sur le film ou la photo lu. 28) SLEEP: Permet d'entrer en mode SLEEP. 29) REPEAT: Répète le fichier lu (Valable uniquement pour les fichiers audio). 30) A-B: Lecture d'un morceau de piste (Valable uniquement sur les DVD). 31) RETURN: Retour au menu précédent. 32) PG DN: Avance à la page suivante de la liste des fichiers. 33) PG UP: Retourne à la page précédente de la liste des fichiers.
Attention
Avant l'installation, vérifie que le cavalier de votre disque dur soit en position MASTER. Un disque dur avec un cavalier en CABLE SELECT ou SLAVE risque de ne pas fonctionner sur la PEEKBOX 3 MKII
Dévissez la vis de verrouillage dans le sens inverse des aiguilles d'une montre.
Soulevez le capot lentement
Ecartez doucement la pince de fixation du disque dur, et positionnez le disque dur.
Position finale du disque dur.
Installation du disque dur
Libérez la pince de verrouillage pour fixer le disque dur.
Connectez la nappe IDE et la fiche d'alimentation 4-Pins.
Gillez à nouveau le capot pour refermer.
Tournez la vis de verrouillage dans le sens inverse des aiguilles d'une montre.
Formatage et partition du disque dur sous Windows 98SE/ME
Pourquoi formater le disque dur?
Lorsque vous achetez un disque dur neuf, la surface magnétique est vierge de toute information. Le formatage du disque dur va permettre de créer les pistes où seront enregistrées vos informations.
Note importante :
Il est nécessaire de faire attention à vos manipulations lors de la création de la partition puis du formatage de votre disque dur. Si vous procédez aux manipulations suivantes sur le disque dur de votre système, votre ordinateur ne pourrait plus redémarrer.
Si vous pensez ne pas être en mesure de formater votre disque dur sans problème, n'hésitez pas à faire appel à une personne ayant déjà effectuée cette manipulation.
Nous déclinons toute responsabilité en cas de perte de données dues à une mauvaise manipulation.

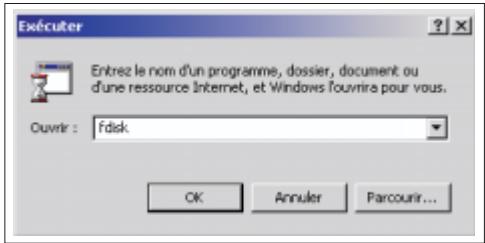

Dans la barre des tâches de Windows, cliquez sur “Démarrer”, puis “Exécuter”.... La fenêtre de dialogue suivante apparait. Tapez “fdisk” dans le champ “Ouvrir” puis cliquez sur le bouton “OK”.

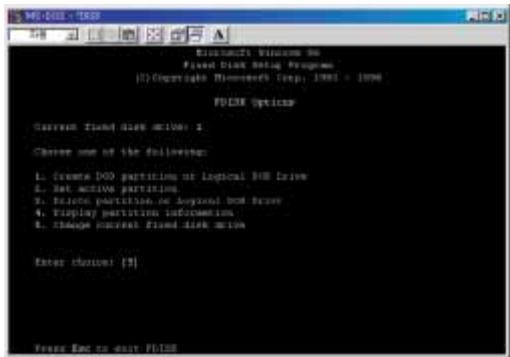

Une fenêtre du DOS apparait. Sélectionnez la ligne 5 : "Changer le disque en cours." puis "Entrée".
Formatage et partition du disque dur sous Windows 98SE / ME (Suite)

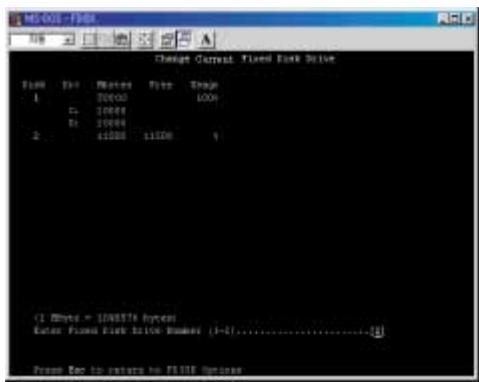

La fenêtre DOS de gauche apparait.
Tapez le n° du dernier disque (2 sur l'image de gauche).
Puis "Entree".

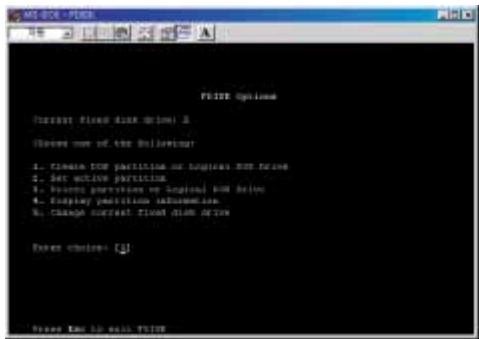

La première fenêtre DOS de gauche réapparaît.

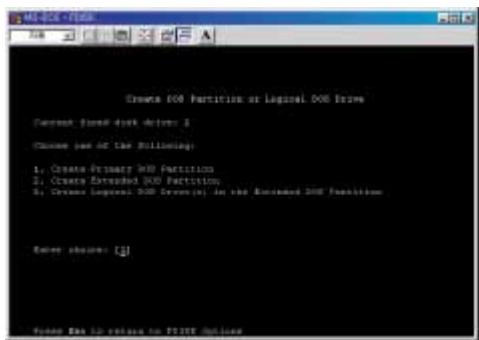

Sélectionnez cette fois la ligne 1
Créez une partition DOS, ou une partition logique.
Puis "Entree".

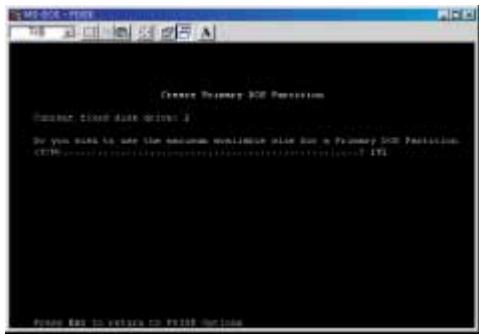

La fenêtre de gauche apparait.
Sélectionnez la ligne 1
Créez une partition DOS primaire.
Puis de nouveau "Entrée".
Formatage et partition du disque dur sous Windows 98SE / ME (Suite)

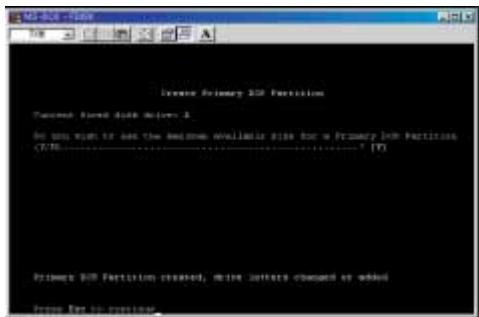

Patientez jusqu'à la création et la vérification complète de cette partie.
Après la création et la vérification de l'intégrité du disque dur, la fenêtre ci-contre apparait. Tapez “O” pour accepter l'utilisation du maximum de la taille du disque dur pour la partition DOS primaire. Le DOS peut aussi vous demander la capacité que vous pouvez utiliser. Dans ce cas, rentrez la taille désirée en Mo ou le pourcentage. Puis la touche “Entrée”.
De nouveau, une vérification de l'intégrité du disque dur démarre. Une fois la vérification terminée, la partition DOS est créée.

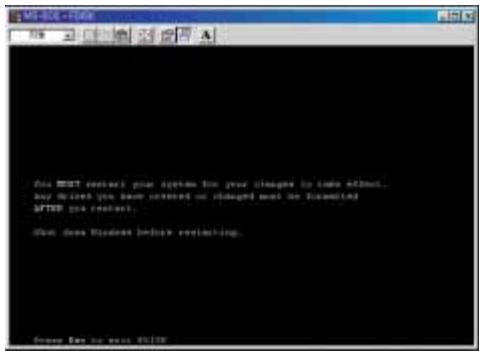

Appuyez sur la touche "ESC". Un message vous demandant de redémarrer Windows apparait. Pour finir, pressez "ESC" de nouveau, puis tapez "exit" pour revenir en mode ligne de commande puis "Entrée" de façon à valider. Débranchez, puis rebranchez votre PEEKBOX. Un nouveau volume est présent dans le "poste de travail."

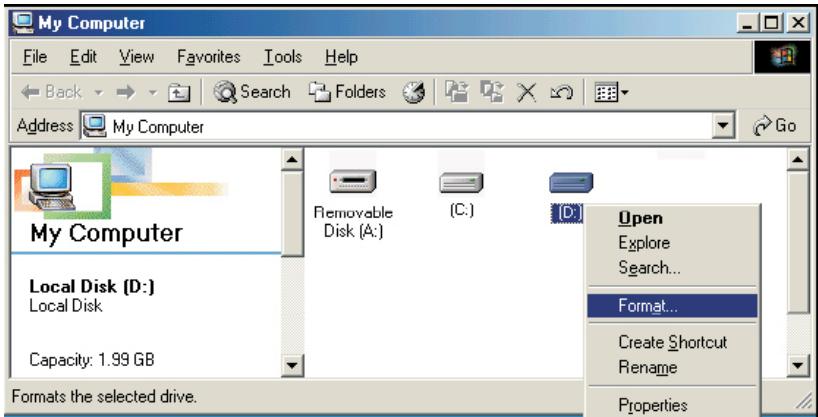

Faites un clic droit sur ce nouveau volume et choisissez "Formater".
Après le formatage, votre disque est prêt à être utilisé.
Formatage et partition du disque dur sous Windows 2000 / XP

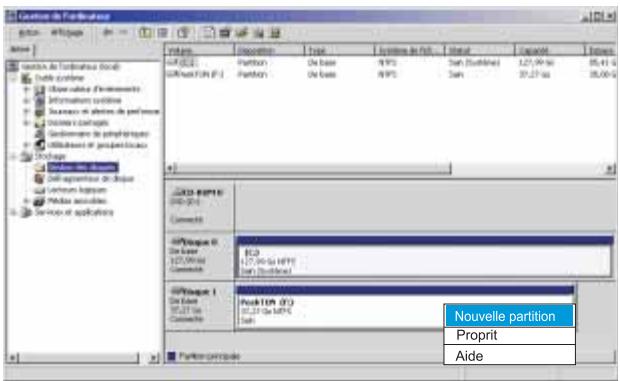

1) Sous Windows 2000 ou XP, vous pouvez créer une partition et formater le disque dur en utilisant le gestionnaire de disques. 2) Faites un clic droit sur l'icône du "poste de travail" et dans le menu contextuel, CHOISSEZ "gérer". 3) La fenêtre ci-dessous apparait. 4) Cliquez sur "gestion des disques". 5) La liste des disques apparait à droite de la fenêtre. 6) Faites un clic droit puis un menu contextuel apparait avec les choix : Nouvelle partition, Propriété, Aide. Choisissez "Nouvelle partition"

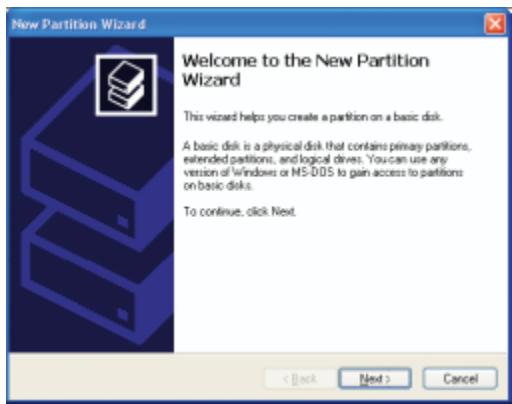

Une aide à la création puis à la partition du disque dur apparait.
Comme indiqué dans la fenêtre de gauche, cliquez sur "Suivant".
Formatage et partition du disque dur sous Windows 2000 / XP

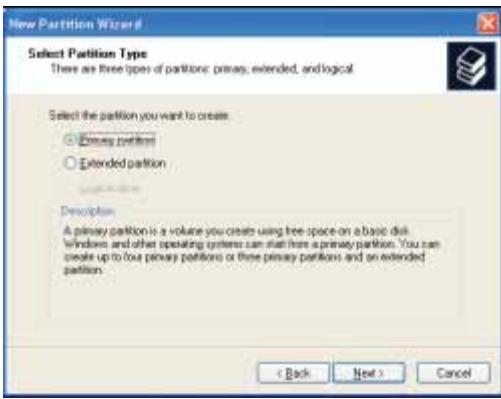

Choisissez le type de partition désiré. Si vous désirez plusieurs partitions, choisissez :
Partition étendue.

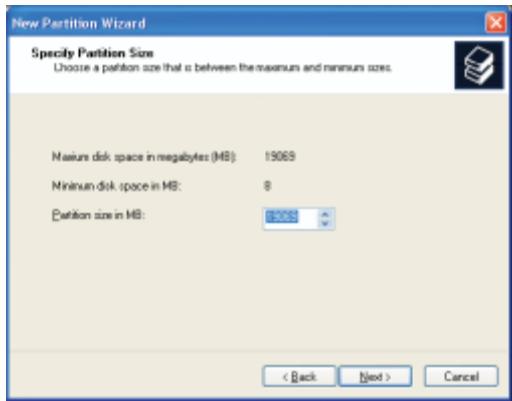

Sélectionnez la taille de la partition que vous désirez. Si vous ne désirez qu'une seule partition, cliquez sur "Suivant".

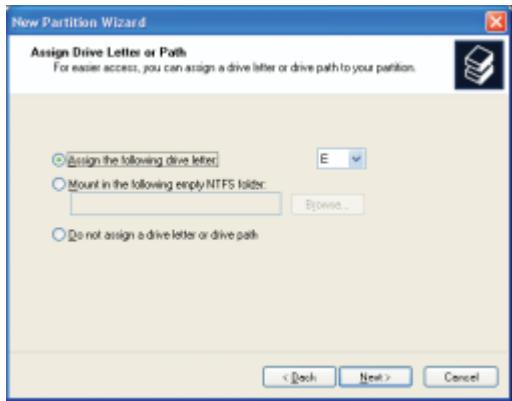

Sélectionnez la lecture du disque. (Windows vous en attribue une par défaut). Puis sur "Suivant".
Formatage et partition du disque dur sous Windows 2000 / XP

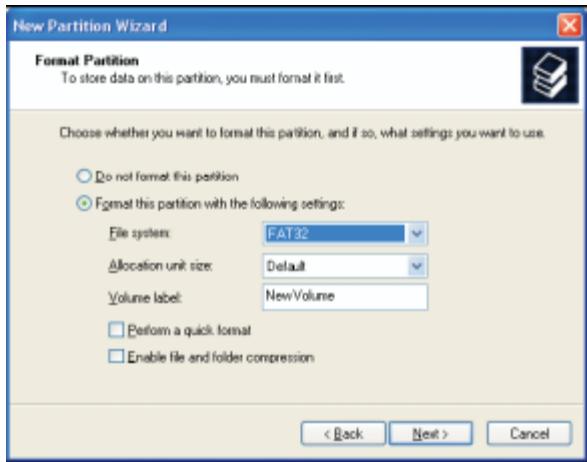

Choisissez "FAT32" ou "NTFS" en tant que format de la partition puis cliquez sur "Suivant".
Notes: La partition en "FAT32" est limitée à un maximum de 32 Go. Le Système NTFS ne connaît pas cette limite.

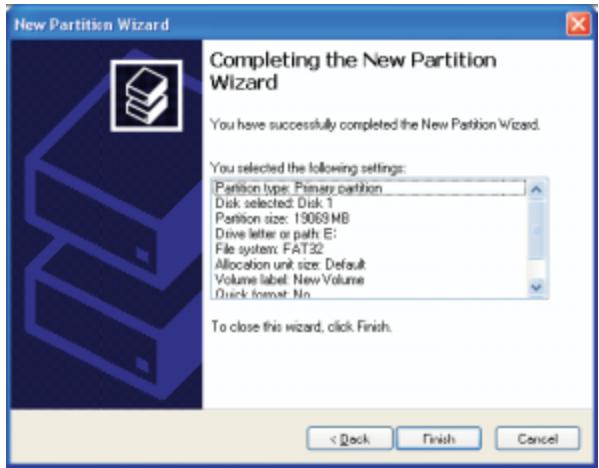

Afin de terminer la création et le formatage de cette partition, cliquez sur "Terminer".
Formatage et partition du disque dur sous windows VISTA
Sous Windows 2000, XP ou VISTA, vous pouvez créer une partition et formater le disque dur en utilisant le gestionnaire de disques.

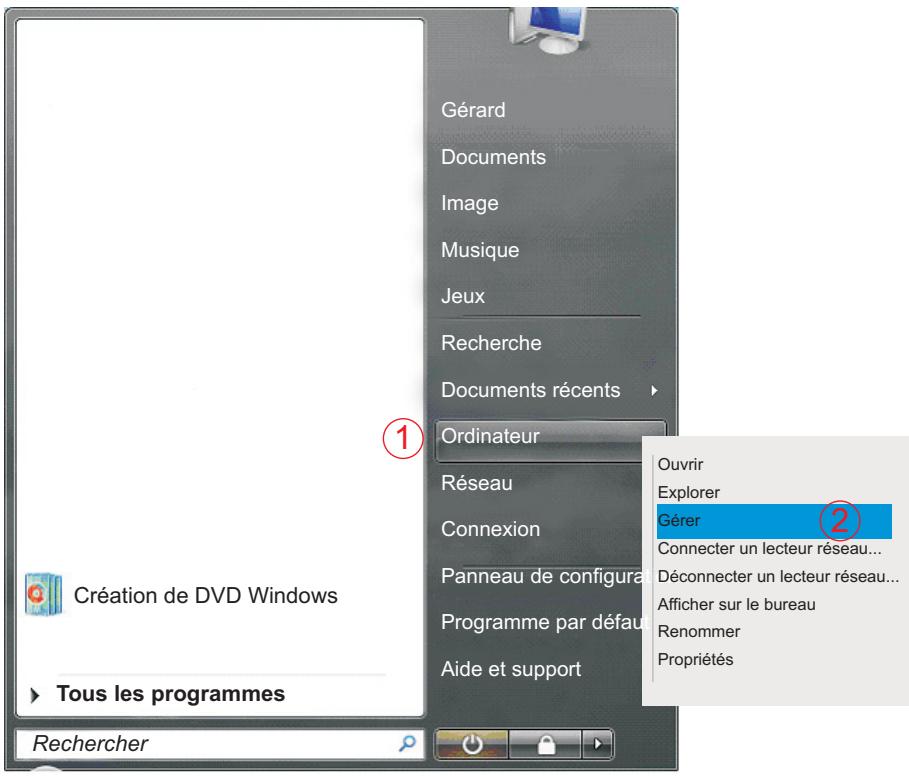

- Fait un clic droit sur l'icône Windows barre des tâches.
se trouvant à gauche de la
Le menu suivant apparait. Effectuez un clic droit sur "Ordinateur" (1), puis choisissez Gérer (2).
Formatage et partition du disque dur sous windows VISTA

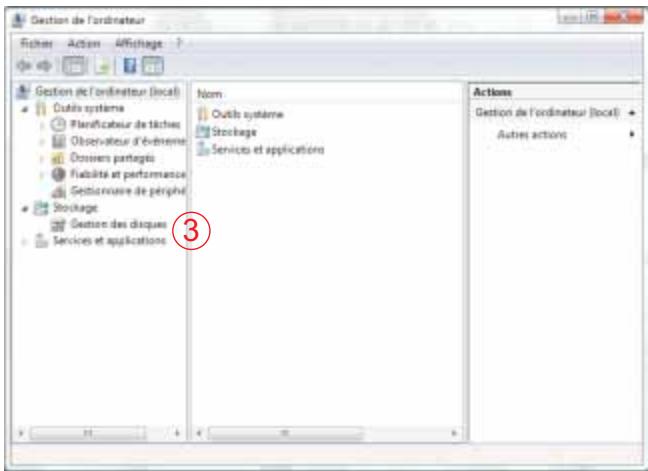

- Vous accédez au logiciel "Gestion de l'ordinateur" (Voir Fig de gauche). Sélectionnez "Gestion des disques" (3) dans la colonne de gauche.
La fenêtre suivante apparait.

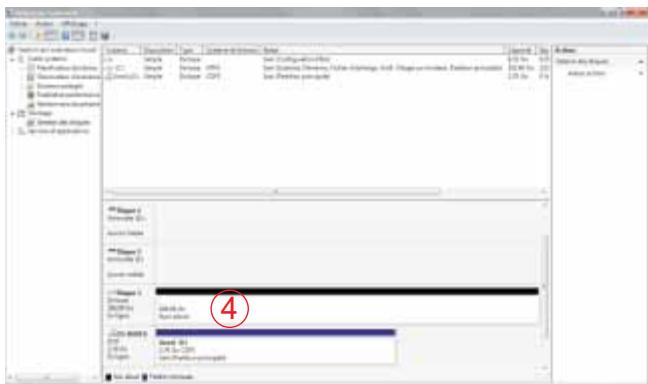

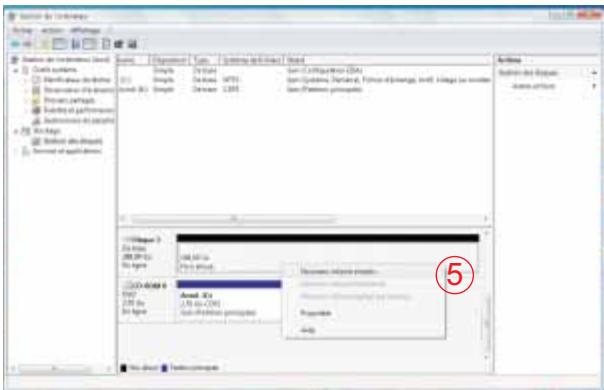

Le disque dur de la PEEKBOX est visible sur la fenêtre de droite (4). L'indication non allouée indique que le disque dur n'est pas formé.
Faites un clic droit sur la barre du disque dur et choisissez "Nouveau volume simple" (5). Voir fig. de gauche.
Formatage et partition du disque dur sous windows VISTA

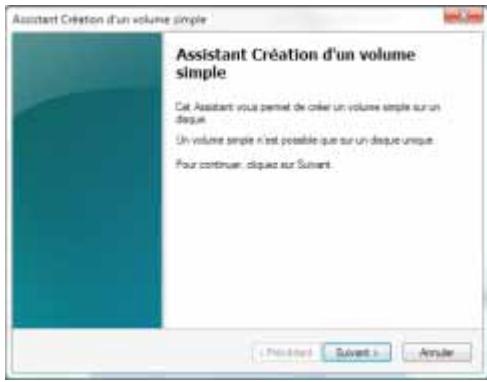

Un assistant de "Création de volume simple" apparaît (Partition). Cliquez sur suivant.

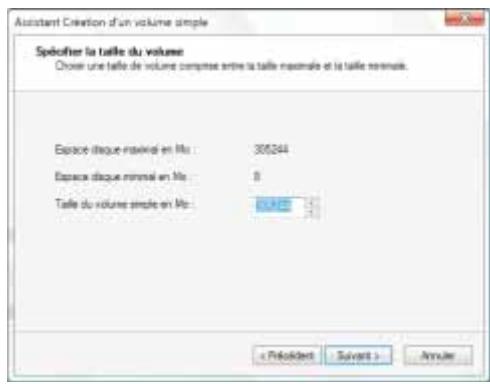

Spécifiez ici la taille maximum de la partition désirée.

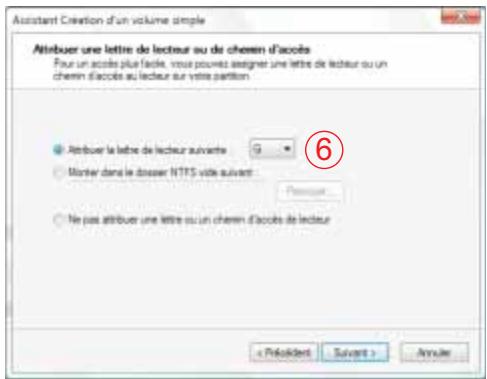

Dans cette fenêtre, cochez la case "Attribuer la lettre de lecteur suivante :" et laissez Windows lui attribuer la lettre, ici G (6), puis cliquez sur "Suivant".
Formatage et partition du disque dur sous windows VISTA

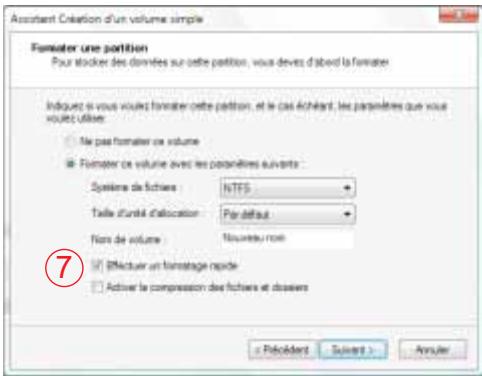

Dans cette fenêtre laissez tous les paramètres par défaut, mais cochez "Effectuer un formatage rapide"(7), puis cliquez sur "Suivant".

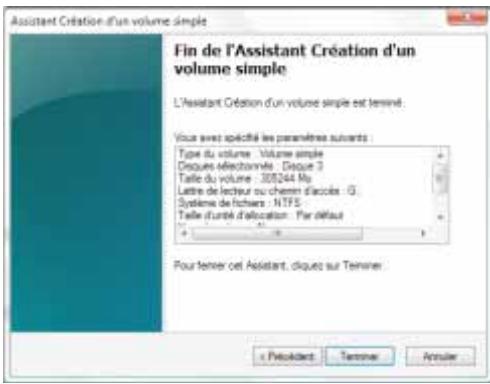

Dans la fenêtre de droite, cliquez sur "Terminer" pour fermer la fenêtre, puis commencer le formatage de votre disque dur.

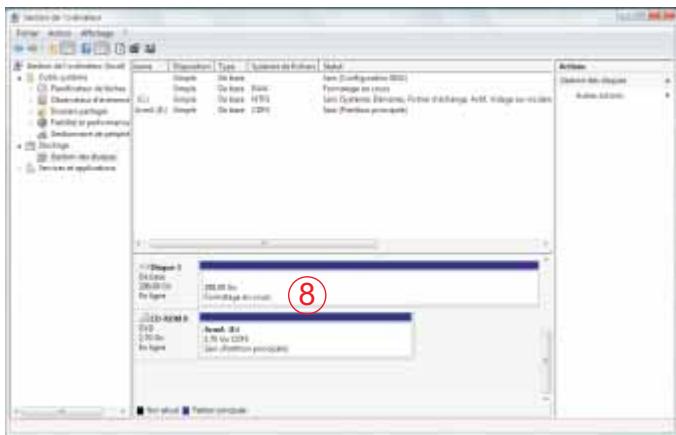

"Formatage en cours" s'affiche (8). Lorsque "Sain (partition principale)" apparait, le disque dur de votre PEEKBOX 3MKII est formaté et prêt à l'utilisation. Vous pouvez maintenant fermer la fenêtre de gestion des disques.

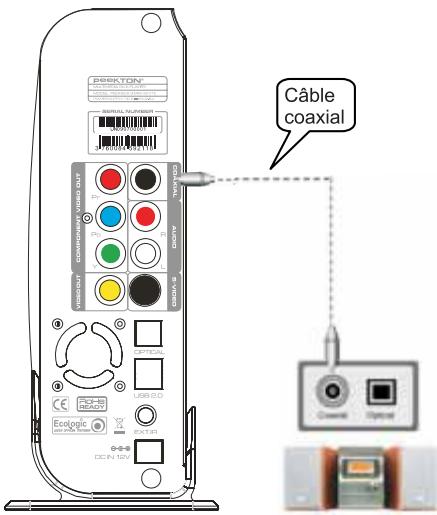

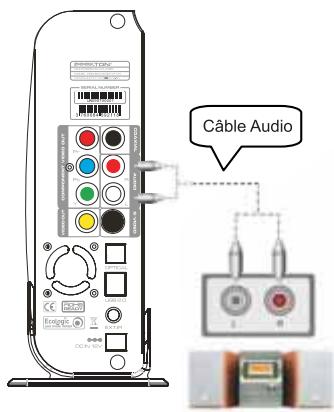

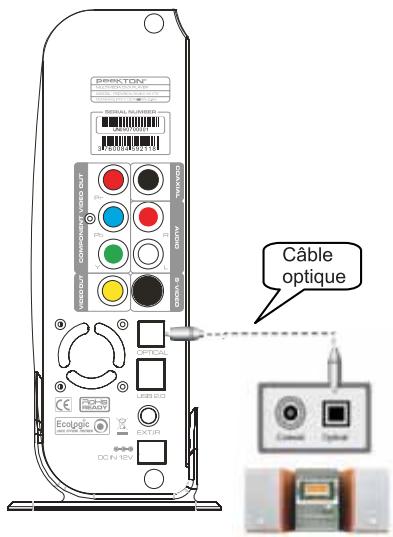

Branchement audio vidéo

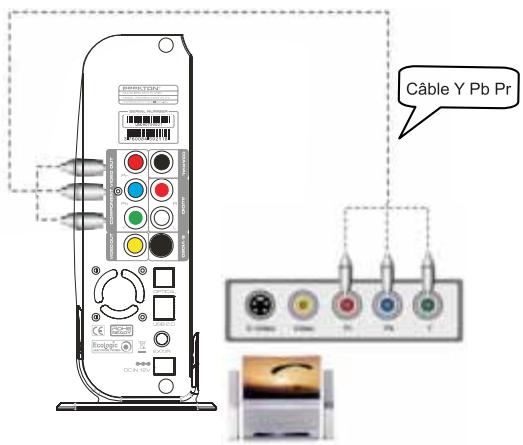

Votre PEEKBOX possède une sortie S-Video, Video composite et Composants Y-Pb-Pr. En fonction des possibilités de votre récepteur de télévision, vous pouvez utiliser seulement l'une ou l'autre des sorties vidéo de la PEEKBOX. Les signaux sonores peuvent être envoyés soit sur votre téléviseur à l'aide des deux connecteurs RCA, soit sur un ensemble HIFI à l'aide des sorties digitales coaxiale et optique.

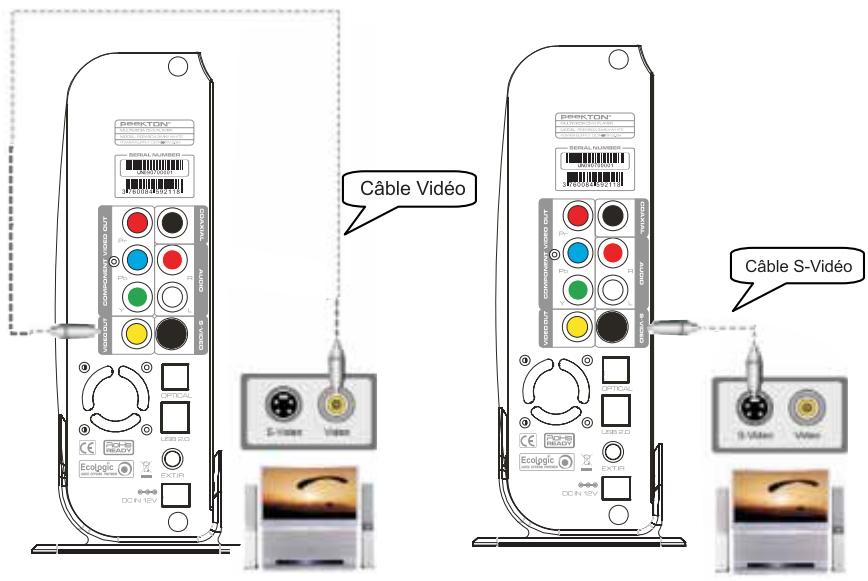

Liaison avec un cordon s-viséo
- Reliez votre PEEKBOX à votre téléviseur à l'aide du câble vidéo jaune (Câble fourni).
- Allumez votre PEEKBOX.
- Sélectionnez l'entrée vidéo appropriée sur votre téléviseur.
- Reliez votre PEEKBOX à votre téléviseur à l'aide du cable S-Video (Cable non fourni).
- Allumez votre PEEKBOX.
- Sélectionnez l'entrée vidéo appropriée sur votre téléviseur.
- Le signal S-Video fournit une image de toute valeur qualité que le signal vidéo composite.
Liaison vidéo à composantes séparées
Liaison audio à l'aide de deux RCA
- Reliez votre PEEKBOX à votre téléviseur à l'aide du câble à composantes séparées (Câble non fourni).
- Allumez votre PEEKBOX.
- Sélectionnez l'entrée vidéo appropriée sur votre téléviseur.
- Reliez le cordon RCA gauche (Blanc) et le cordon audio RCA droit (Rouge) à votre téléviseur ou votre système HIFI (Cable fourni).
La liaison à composantes séparées est plus communément utilisée sur des systèmes HD-TV, DLT-TV, TV plasma.
Liaison audio numérique à l'aide du câble coaxial
Liaison audio numérique à l'aide du câble optique
Si vous possédez un ampli/décodeur avec une entrée coaxiale digitale, vous pourrez apprécie
Si vous possédez un ampli/décodeur avec une entrée optiqu âble non fourni).
Liaison USB
Afin de pouvoir transférer des informations ou des fichiers, reliez votre PEEKBOX à votre ordinateur à l'aide du cable USB (Cable fourni). Vérifiez que votre lecteur multimédia soit bien allumé.
Dès la connexion, votre PC (Sous Windows ME / 2000 / XP / VISTA) doit reconnaître votre PEEKBOX comme un nouveau support de masse (le disque dur doit être formaté, Windows 98se requiert un driver. Voir sur le CD fourni dans votre kit d'accessoires).
MENUSETUP: Accessible avec la touche SETUP de la telecommande, il sert à régler tous les paramètres de base de votre PEEKBOX.
Paramètres audio vidéo. La première option du SETUP est le réglage des paramètres audio et vidéo.
Sortie Vidéo:
Supporte les formats : 4:3, 16:9.
Sortie Audio
Supporte : Les sorties audio digitale et analogue (Analog et Numérique),
Numérique).
4) Volume
Vous pouvez contrôler le volume.
5) Balance
Vous pouvez contrôler la balance.
6) Luminosité
Vous pouvez contrôler la luminosité de l'image.
7) Contraste
Vous pouvez contrôler le contraste de l'image.
8) Saturation
Vous pouvez contrôler la saturation de l'image.
PARAMETRAGE DIVERS : À partir du SETUP, le passage au paramétrage “DIVERS” se fait à l'aide de la touche de navigation ▼.
1) Sous-titrage
Vous pouvez sélectionner la taille des sous-titres (Moyen, Grand).
2) Sous-titres couleur
Vossoir la couleur des sous-titres et ses contours (Noir/Blanc, Noir/Jaune, Blanc/Noir).
3) Défilament vitesse
Vous pouvez sélectionner l'intervalle du fondu enchaîné (pour les photos).
4) Signet
Vous souspoucez de choisir de démarrer le mode repère, lors de la lecture ou du chargement d'un fichier (Allumé, Éteint).
5) Langage
Vous pouvez sélectionner le langage des menus de la PEEKBOX (Anglais, Allemand, Français, Espagnol).
6) LCD luminosité
Vous pouvez contrôler la luminosité de l'afficheur LCD.
7) Réglage par défaut
Il vous est possible de retourner aux paramétrages d'origine.
Menu des sous-titres
Sur la PEEKBOX, il est possible de modifier la position des sous-titres.
Changement de la position des sous-titres.
Lors de la lecture d'un film, appuyez sur la touche "Sous-Titres" de la télécommande. Si des sous-titres existent sur le film en cours, ils s'afficheront au bas de l'écran, ainsi qu'un champ donnant sa position (Voir image ci-contre). Avant que ce champ ne s'efface, appuyez sur les touches ▲ de la télécommande de façon à faire monter ou descendre le sous-titre.
Changement de la taille des sous-titres.
Lors de la lecture d'un film, appuyez 2x sur la touche "Sous-Titres" de la télécommande. Si des sous-titres existent sur le film en cours, ils s'afficheront au bas de l'écran, ainsi qu'un champ donnant sa taille (Voir image ci-contre). Avant que ce champ ne s'efface, appuyez sur les touches ▲ de la télécommande de façon à changer la taille du sous-titre.
Changement de la langue des sous-titres.
Lors de la lecture d'un film, appuyez 2x sur la touche "Sous-Titres" de la télécommande. Si des sous-titres existent sur le film en cours, ils s'afficheront au bas de l'écran, ainsi qu'un champ donnant son N° de langue (Voir image ci-contre). Avant que ce champ ne s'efface, appuyez sur les touches ▲ de la télécommande de façon à changer la langue du sous-titre.
Mise à jour du firmware
1) Connectez votre PEEKBOX à votre PC à l'aide du cordon USB, et allumez-la. 2) Notre PC reconnaît votre PEEKBOX comme un disque dur externe. 3) Créez un dossier "UPGRADE" à la racine du disque dur. 4) Téléchargez le nouveau firmware (sur le site www. pekton. com). 5) Copiez le nouveau firmware que vous venez de télécharger et placez-le dans le dossier "UPGRADE". 6) Éteignez votre PEEKBOX et branchez-la sur votre téléviseur. 7) Naviguez vers le menu SETUP Mise à jour. 8) Tenez appuyé le bouton OK pendant plus de 3 secondes.
Installation du driver pour windows 98SE
1) Exécutez le fichier run setup se situant dans le CD d'installation fourni avec votre PEEKBOX. 2) Suivez les instructions à l'écran. 3) Rebootez votre PC à la fin de l'installation. 4) Vous devriez voir le nouveau disque dur dans l'explorateur de Windows.
Installation du driver pour windows me / 2000 / XP / VISTA
1) Windows ME / 2000 / XP / VISTA contiennent déjà une version préinstallée du driver USB. 2) Le PC reconnaîtra automatiquement votre PEEKBOX aussitôt que vous aurez branché le câble USB (vérifiez que votre PEEKBOX soit sous tension lors de son branchement). 3) Vous devriez voir le nouveau disque dur dans l'Explorateur de Windows.
Lecture des fichiers vidéo
L'appui séquentiel sur la touche "MEDIA" de la télécommande va choisir les fichiers par type de media (Video, Audio, Photo, Mix).
Sur "Vidéo", seuls les fichiers de type Video seront visibles dans le répertoire en cours.
Sélectionnez "video" à l'aide de la touche "MEDIA" de votre télécommande.
Vous verrez la liste de vos fichiers video s'afficher.
2) Sélectionnez à l'aide des touches ▲ ou ▼ de votre télécommande le fichier video que vous désirez. Puis “OK”.
De façon à se situer sur le menu de gauche, appuyez sur la touche de navigation de la télécommande. Avec les touches ▲ ou ▼ vous pourrez sélectionner : Média, Lec Auto, Playlist.
Média : Cette fonction permet de sélectionner le type de média à afficher, en appuyant plusieurs fois sur la touche OK.
Lecture Auto : Cette fonction permet de lancer la lecture complète du répertoire en cours, sur le matériel sélectionné (voir image ci-dessus, les fichiers VIDEOS).
Playlist : (voir la fonction playlist).
Lecture des fichiers audio
L'appui séquentiel sur la touche "MEDIA" de la télécommande va choisir les fichiers par type de media (Video, Audio, Photo, Mix).
Sur "Audio", les fichiers de type Audio seront visibles dans le répertoire en cours.
1) Sélectionnez "Audio" à l'aide de la touche "MEDIA" de votre télécommande. Vous verrez la liste de vos fichiers Audio s'afficher. 2) Sélectionnez à l'aide des touches ▲ ou ▼ de votre télécommande le fichier audio que vous désirez dire, puis “OK”.
De façon à se situer sur le menu de gauche, appuyez sur la touche de navigation de la télécommande. Avec les touches ▲ ou ▼, vous pourrez sélectionner : Média, Lec Auto, Playlist.
Média : Cette fonction permet de sélectionner le type de média à afficher, en appuyant plusieurs fois sur la touche OK.
Lecture Auto : Cette fonction permet de lancer la lecture complète du répertoire en cours, sur le matériel sélectionné (voir l'image ci-dessus, les fichiers audio ).
Playlist : (voir la fonction playlist)
Lecture des fichiers images
L'appui séquentiel sur la touche "MEDIA" de la télécommande va choisir les fichiers par type de media (Video, Audio, Photo, Mix).
Sur "Photo", les fichiers de type Image seront visibles dans le répertoire en cours.
1) Sélectionnez "Photo" à l'aide de la touche "MEDIA" de votre télécommande. Vous verrez la liste de vos fichiers Images s'afficher. 2) Sélectionnez à l'aide des touches ▲ ou ▼ de votre télécommande, la photo que vous désirez dire, puis “OK”.
De façon à se situer sur le menu de gauche, appuyez sur la touche de navigation de la télécommande. Avec les touches ▲ ou ▼, vous pourrez sélectionner : Média, Lec Auto, Playlist.
Média : Cette fonction permet de sélectionner le type de média à afficher, en appuyant plusieurs fois sur la touche OK.
Lec Auto : Cette fonction permet de lancer la lecture complète du réseau en cours, sur le matériel sélectionné (voir l'image ci-dessus, les fichiers images).
[ Playlist : (voir la fonction playlist). ]
Lecture de tous les fichiers
L'appui séquentiel sur la touche "MEDIA" de la télécommande va choisir les fichiers par type de media (Video, Audio, Photo, Mix).
Sur "Mix", tous les fichiers seront visibles dans le répertoire en cours.
1) Sélectionnez "Mix" à l'aide de la touche "MEDIA" de votre télécommande. Vous verrez la liste de tous vos fichiers s'afficher. 2) Sélectionnez à l'aide des touches ▲ ou ▼ de votre télécommande, le média que vous désirez dire, puis “OK”.
De façon à se situer sur le menu de gauche, appuyez sur la touche de navigation de la télécommande. Avec les touches ▲ ou ▼, vous pourrez sélectionner : Média, Lec Auto, Playlist.
Média : Cette fonction permet de sélectionner le type de média à afficher, en appuyant plusieurs fois sur la touche OK.
Lec Auto : Cette fonction permet de lancer la lecture complète du réseau en cours, sur le matériel sélectionné (voir l'image ci-dessus, les fichiers mixtes).
[ Playlist : (voir la fonction playlist). ]
Avec votre PEEKBOX, il est possible de créer une liste de lecture. Création de votre liste de lecture :
1) Appuyez sur la touche de navigation de la télécommande, de façon à vous situer sur le menu de gauche. 2) Appuyez 2 fois sur la touche de la télécommande de façon à sélectionner "Playlist", puis sur "OK".
(voir fig 1)
3) L'affichage de la fenêtre "11>apparait. (voir fig. 2).
Tous les fichiers media dans le répertoire en cours apparaissant.
À l'aide des touches de navigation ▲ ou ▼ de la télécommande, CHOISSEZ le media à inclure dans votre liste de lecture puis "OK". Recommencez la manipulation à partir de l'astérisque (*) jusqu'à la fin de votre choix. À ce stade, avec la touche ▲ de la télécommande, revenez dans le menu de gauche et à l'aide de la touche ▼, CHOISSEZ "Fermer".
La liste de tous les fichiers sélectionnés apparait dans la fenêtre de gauche (voir fig. 3).
Lecture auto lance la lecture de votre playlist.
Editor vous fait revenir au menu précédent afin de rajouter ou de supprimer des fichiers de votre playlist.
Tout effacer efface votre playlist.
Fermer ferme votre playlist.
Appui séquentiel sur la touche MEDIA de la télécommande.
AUDIO / VIDEO
Sorties video
Format TV
Sorties audio
AUDIO / VIDEO
Volume
Balance
Luminosite
AUDIO / VIDEO
Contraste
Saturation
Parametres DIVERS
Taille des sous-titres
Couleur des sous-titres
Vitesse de défilément
Signet
Parametres DIVERS
Langue
Luminosité du LCD
Réglage par défaut
Mise à jour
| Problèmes | Solutions |
| La PEEKBOX ne répond pas à la télécommande. | ↔Dirigez la télécommande directement face au récepteur de la télécommande sur la face avant de la PEEKBOX. ↔Réduisez la distance entre la télécommande et la PEEKBOX. ↔Remplacez les batteries de la télécommande. ↔Ré-insérez les batteries avec la bonne polarité. |
| Les boutons ne fonctionnent pas. | ↔De façon à activer le reset, débranchez le cordon d'alimentation pendant 10 secondes. |
| Pas d'alimentation. | ↔Vérifiez si votre cordon d'alimentation est bien branché. ↔Pressez le bouton “POWER”. |
| Pas d'images. | ↔Référez vous au manuel de façon à paramétrer correctement le canal video. ↔Vérifiez si la TV est bien allumée. |
| Pas de son ou son de mauvaise qualité. | ↔Augmentez le bouton de volume. ↔Testez les câbles et vérifie qu'ils soient correctement branchés. |
