PEEKBOX 4 - Lecteur multimédia PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Boîtier multimédia PEEKTON PEEKBOX 4
Caractéristiques techniques principales	Résolution 4K, support HDR, processeur puissant pour une navigation fluide
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	20 cm x 15 cm x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes Android et iOS, applications de streaming populaires
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V
Puissance	Consommation maximale de 20W
Fonctions principales	Lecture de vidéos, jeux, accès à des applications de streaming
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, vérifiez auprès du fabricant
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec l'adaptateur fourni
Informations générales utiles	Vérifier la compatibilité avec votre téléviseur, mise à jour régulière du firmware recommandée

FOIRE AUX QUESTIONS - PEEKBOX 4 PEEKTON

Que faire si la PEEKBOX 4 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de changer de prise ou de câble d'alimentation.

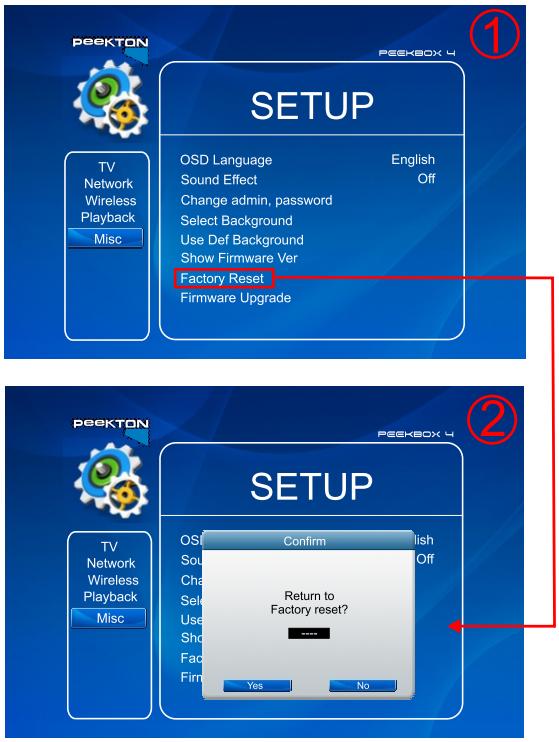

Comment réinitialiser la PEEKBOX 4 ?

Pour réinitialiser la PEEKBOX 4, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes.

La PEEKBOX 4 ne se connecte pas à Internet, que faire ?

Assurez-vous que votre routeur fonctionne correctement. Essayez de redémarrer la PEEKBOX 4 et le routeur, puis reconnectez-vous au réseau Wi-Fi.

Comment mettre à jour le logiciel de la PEEKBOX 4 ?

Accédez aux paramètres de la PEEKBOX 4, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour installer les mises à jour disponibles.

Pourquoi l'image de la PEEKBOX 4 est-elle de mauvaise qualité ?

Vérifiez que votre connexion Internet est stable et rapide. Vous pouvez également essayer de changer la résolution dans les paramètres d'affichage.

Comment ajouter des applications sur la PEEKBOX 4 ?

Accédez à la boutique d'applications depuis le menu principal, recherchez l'application souhaitée, puis sélectionnez 'Installer'.

Que faire si le télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont chargées. Si le problème persiste, essayez de réinitialiser la télécommande ou de la coupler à nouveau avec la PEEKBOX 4.

Comment contacter le support technique pour la PEEKBOX 4 ?

Pour contacter le support technique, visitez notre site web et utilisez le formulaire de contact ou appelez le numéro de support indiqué.

La PEEKBOX 4 est-elle compatible avec les autres appareils ?

Oui, la PEEKBOX 4 est compatible avec la plupart des téléviseurs et appareils multimédias. Assurez-vous simplement d'utiliser les bons ports HDMI ou USB.

Comment résoudre les problèmes de surchauffe de la PEEKBOX 4 ?

Assurez-vous que la PEEKBOX 4 est placée dans un endroit bien ventilé. Évitez de bloquer les évents et nettoyez régulièrement la poussière accumulée.

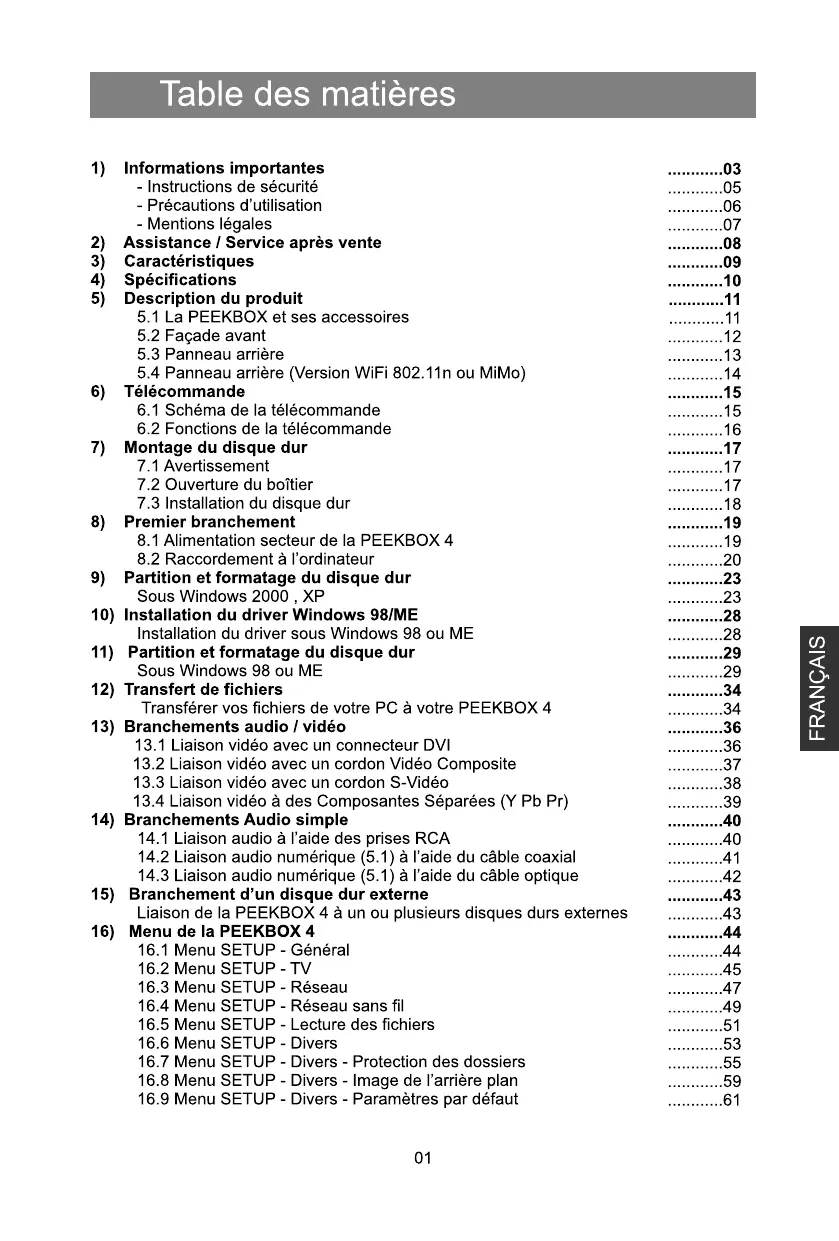

MODE D'EMPLOI PEEKBOX 4 PEEKTON

• Instructions de sécurité 05
• Précautions d'utilisation.....................06
• Mentions légales 07

2) Assistance / Service après vente 08 3) Caractéristiques 09 4) Spécifications 10 5) Description du produit 11

5.1 La PEEKBOX et ses accessoires 11 5.2 Façade avant 12 5.3 Panneau arrière 13 5.4 Panneau arrête (Version WiFi 802.11n ou MiMo)

6) Télécommande 15

6.1 Schéma de la télécommande 15 6.2 Fonctions de la télécommande 16

7) Montage du disque dur 17

7.1 Avertissement 17 7.2 Ouverture du boîtier 17 7.3 Installation du disque dur 18

8) Premier branchement 19

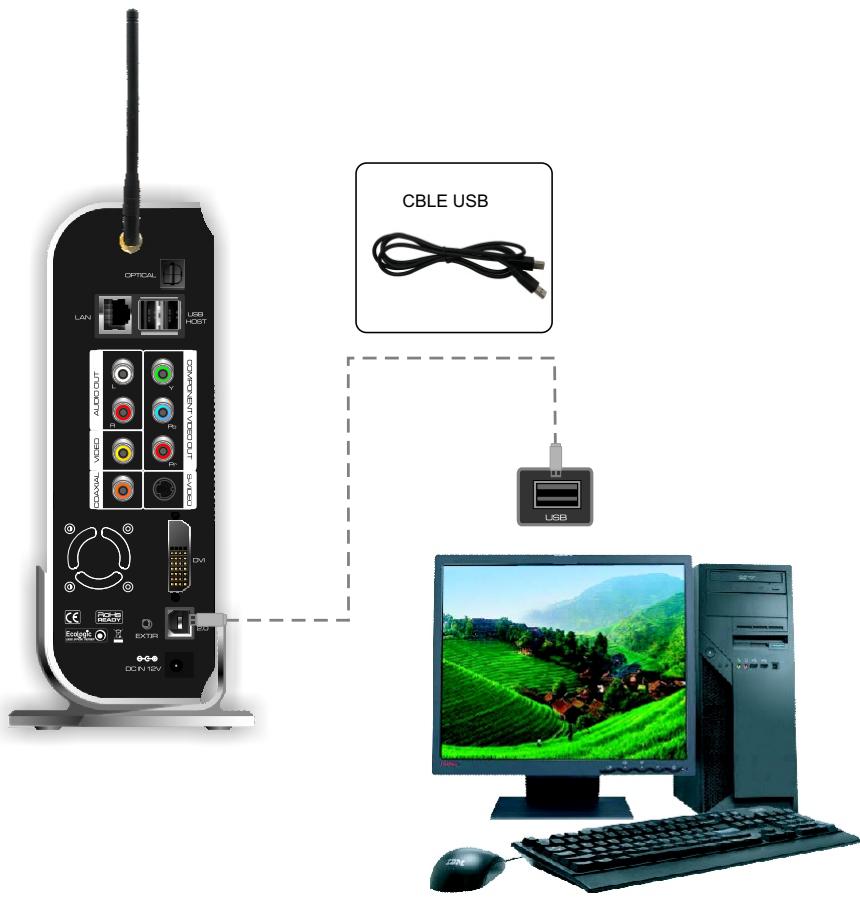

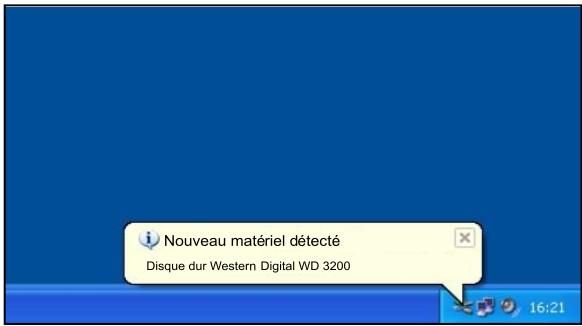

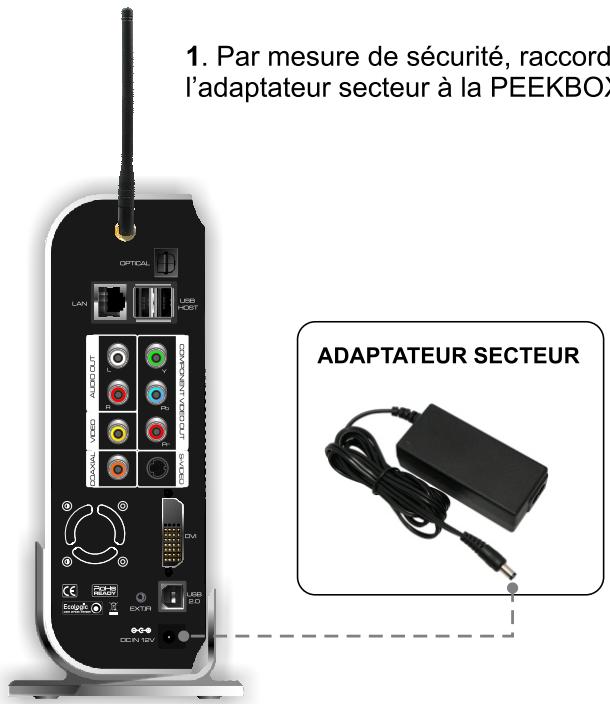

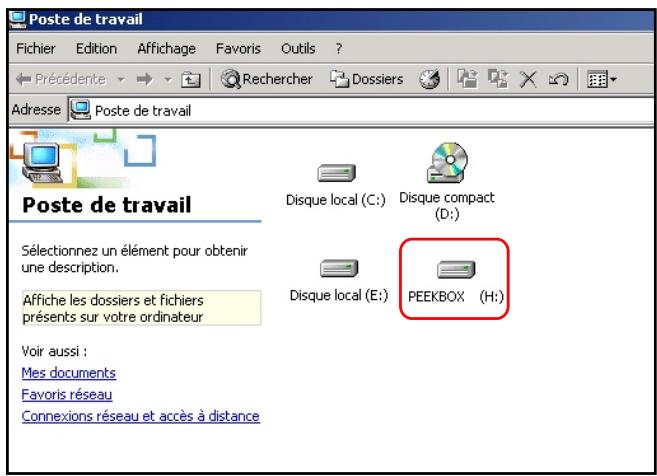

8.1 Alimentation secteur de la PEEKBOX 4 19 8.2 Raccordement à l'ordinateur 20

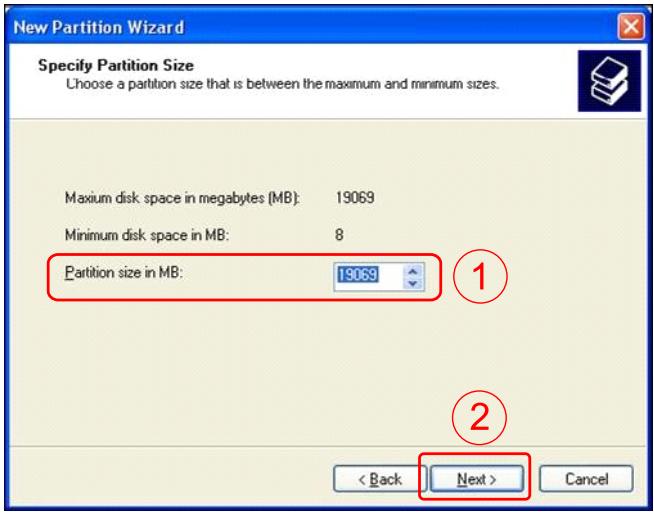

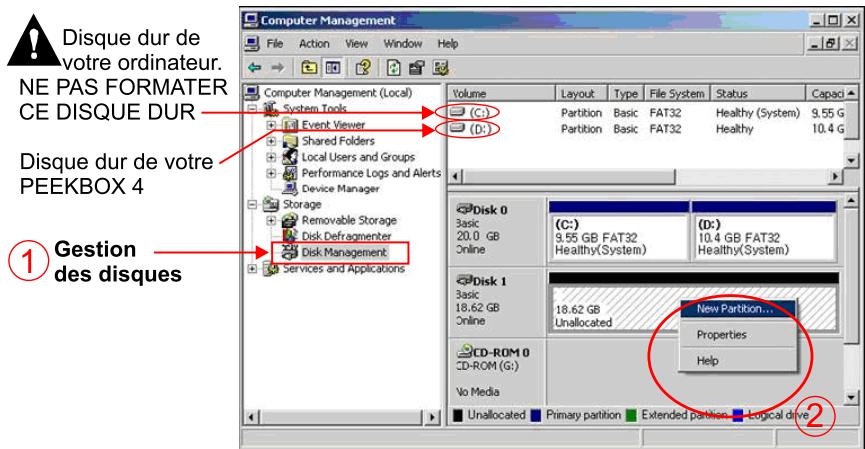

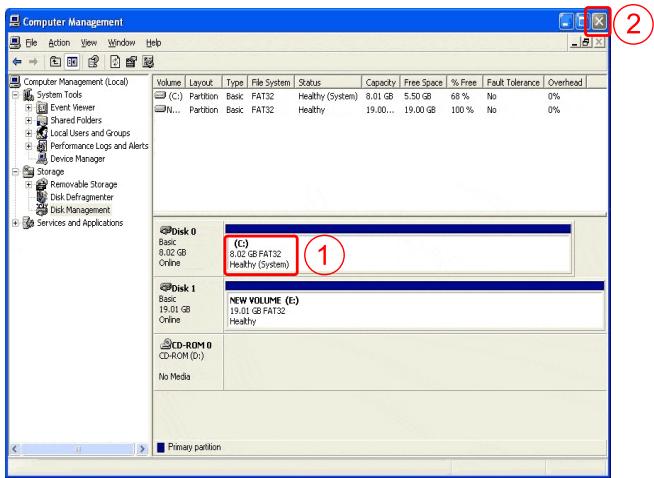

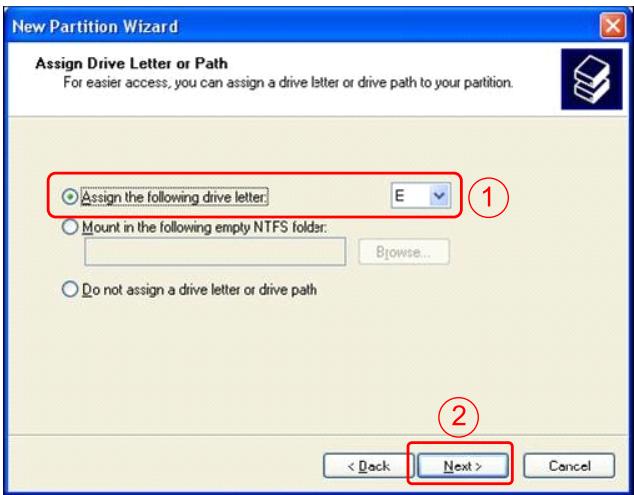

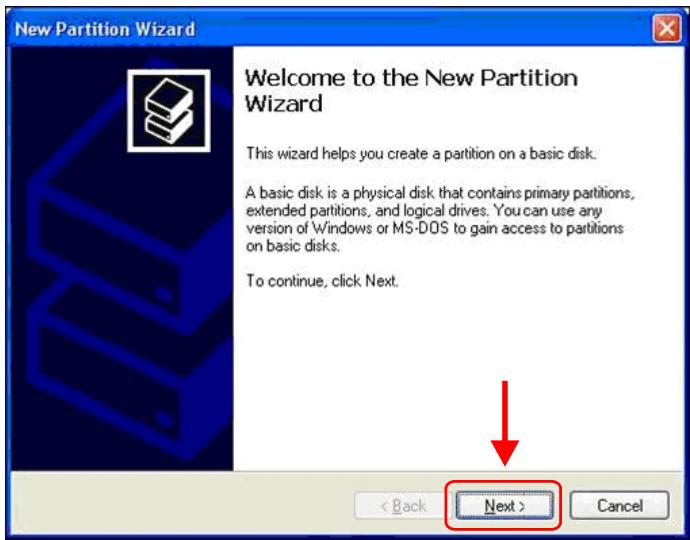

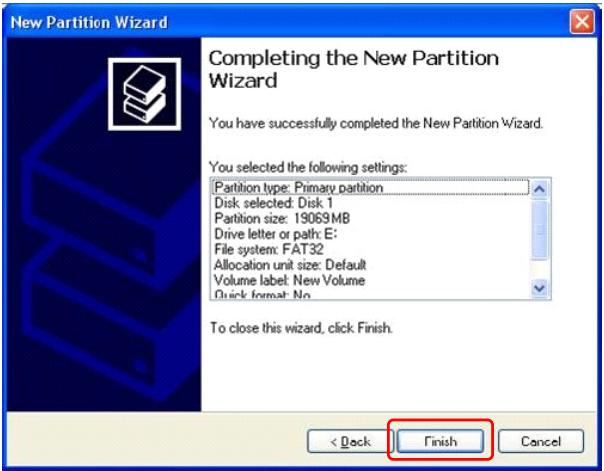

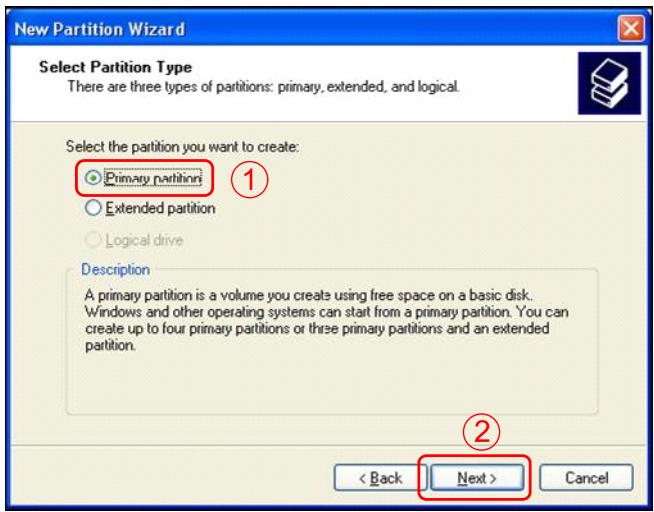

9) Partition et formatage du disque dur 23

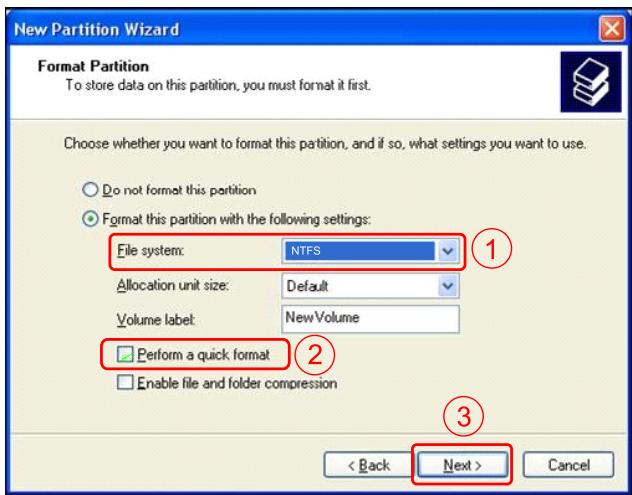

Sous Windows 2000, XP 23

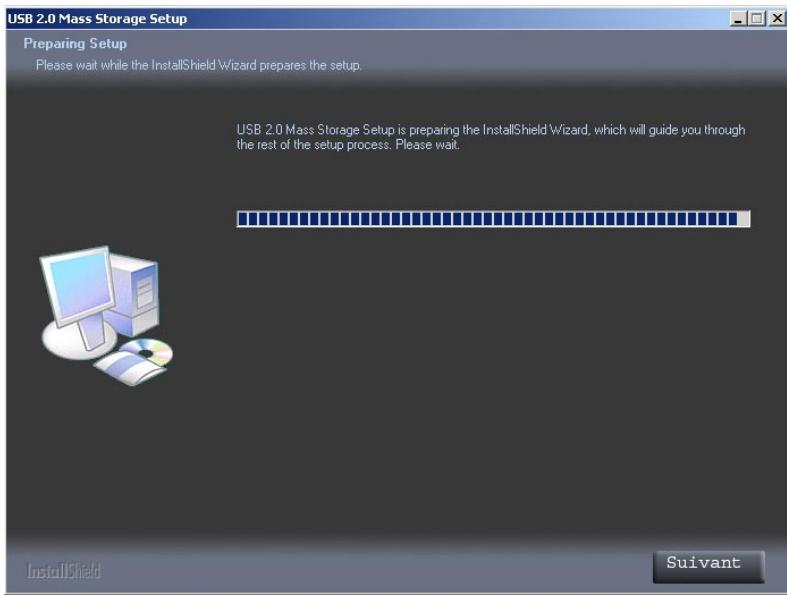

10) Installation du pilote Windows 98/ME 28

Installation du driver sous Windows 98 ou ME 28

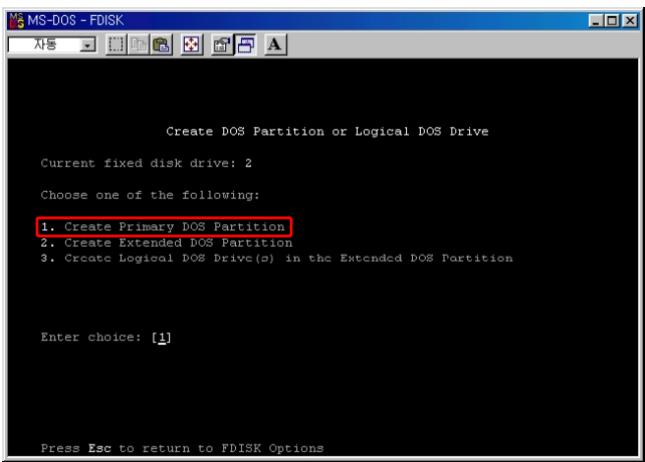

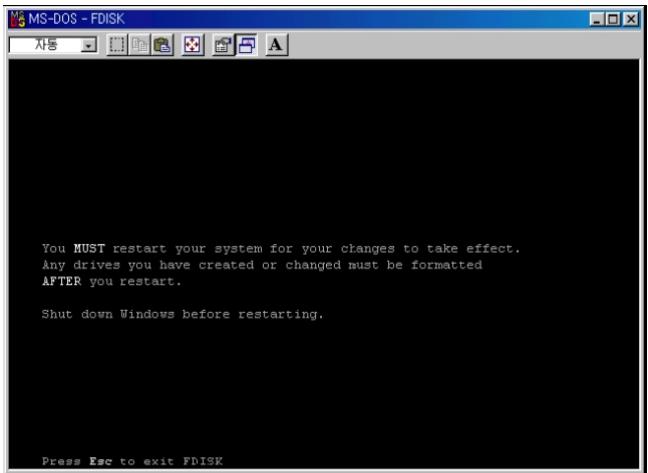

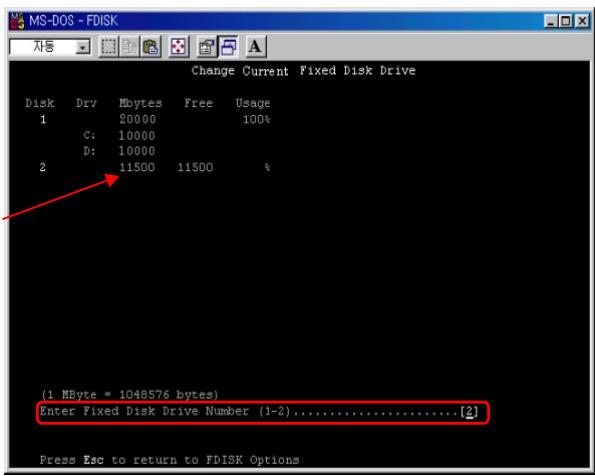

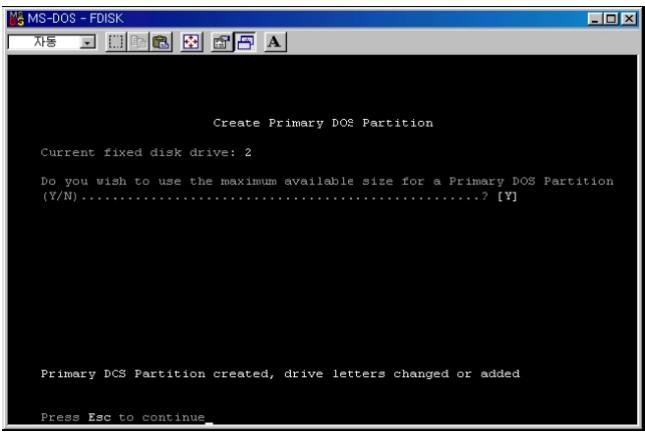

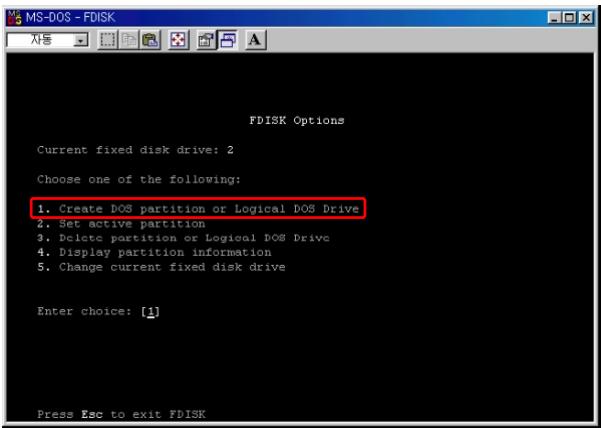

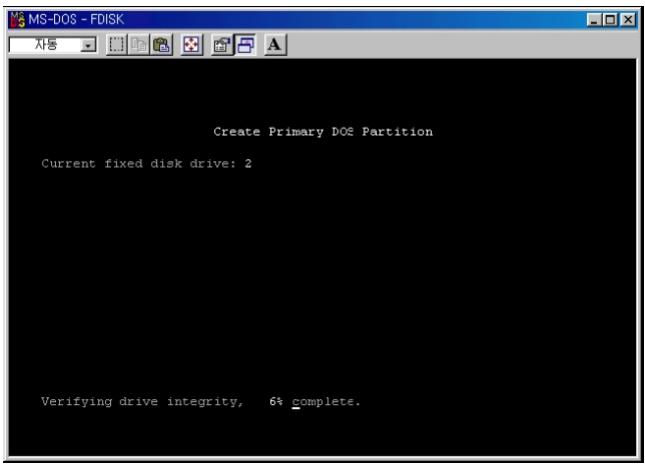

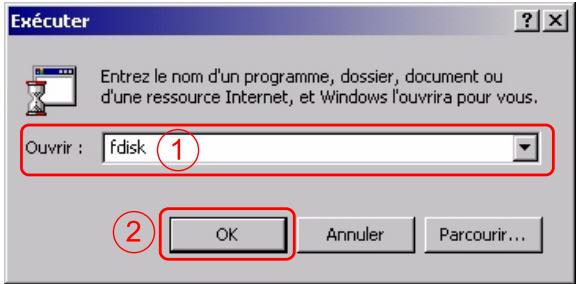

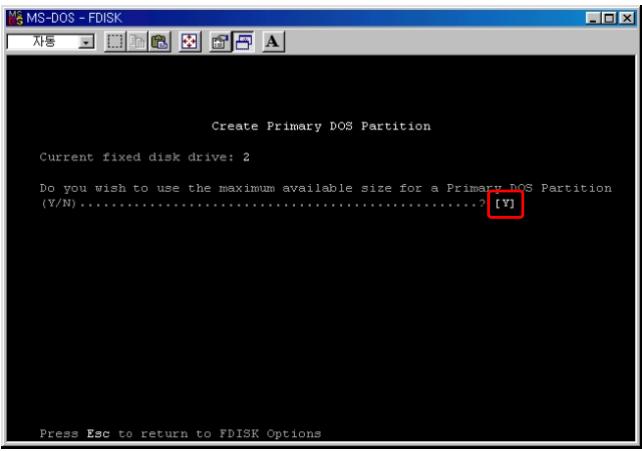

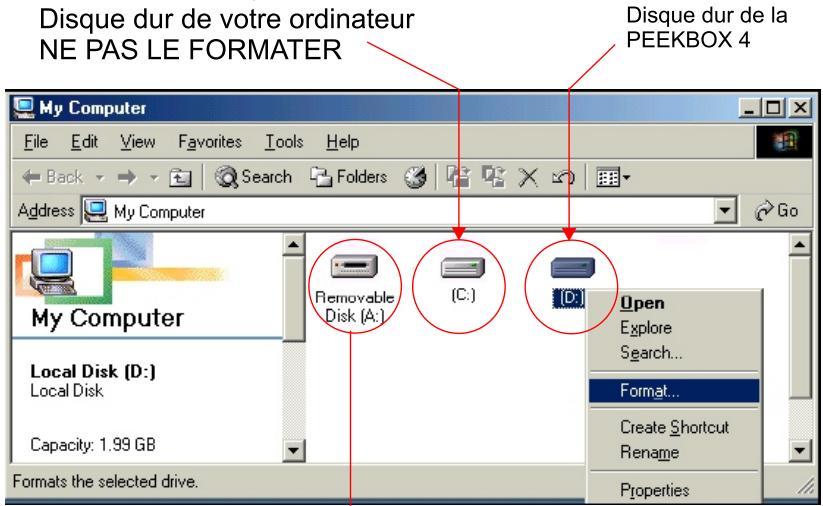

11) Partition et formatage du disque dur 29

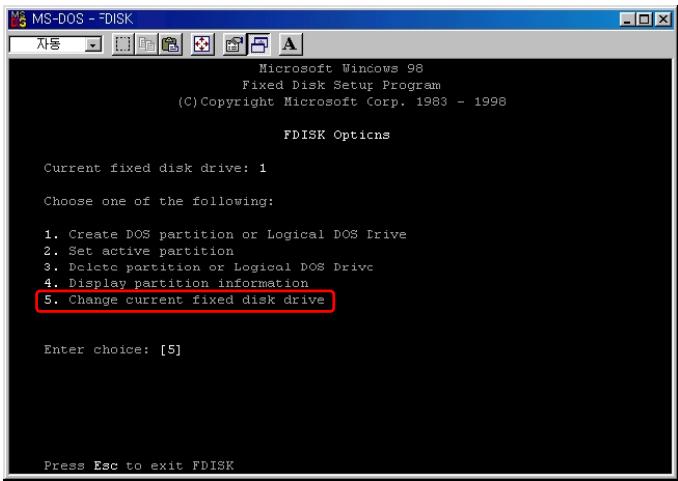

Sous Windows 98 ou ME 29

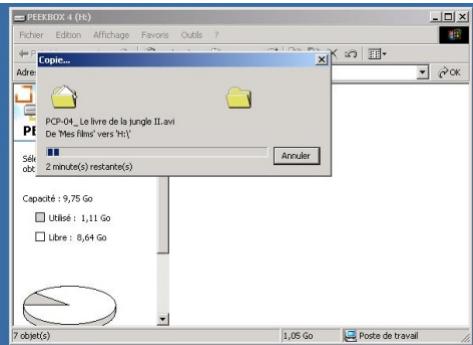

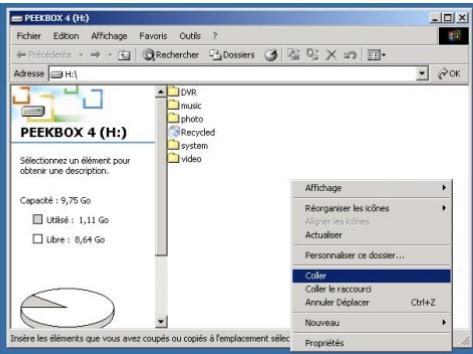

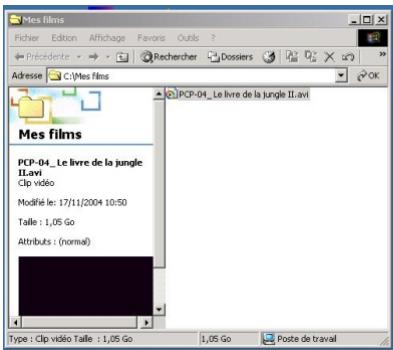

12) Transfert de fichiers 34

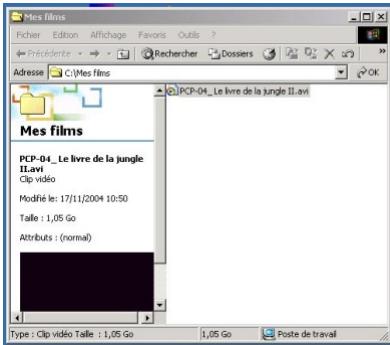

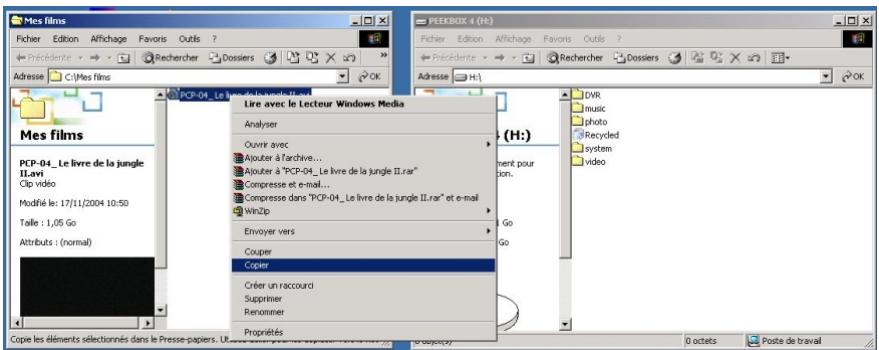

Transférer vos fichiers de votre PC à votre PEEKBOX 4.....................34

13) Branchements audio / video 36

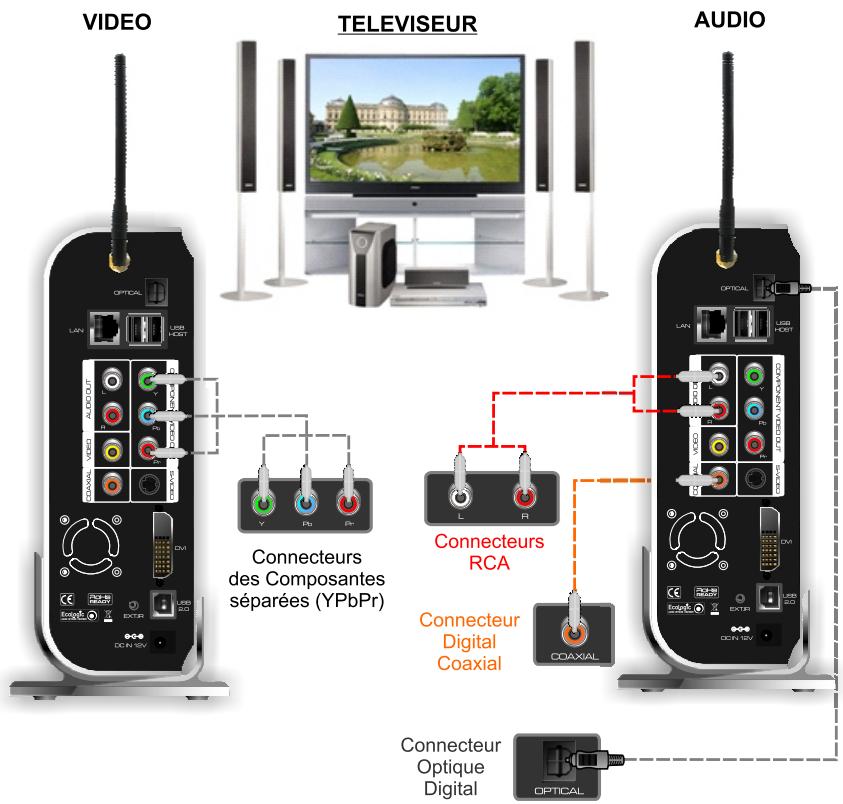

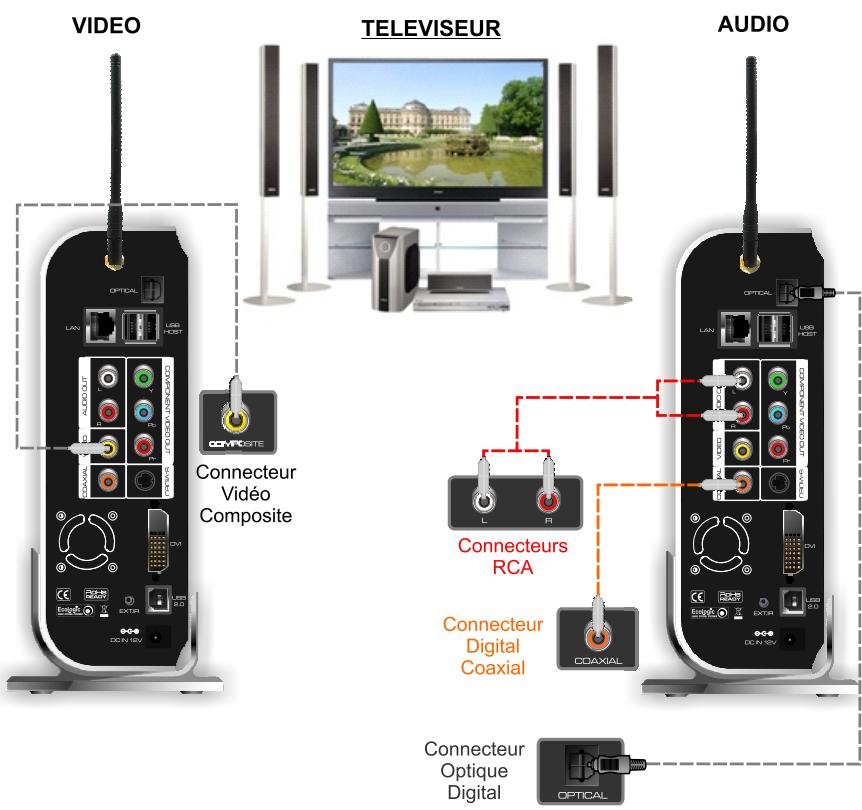

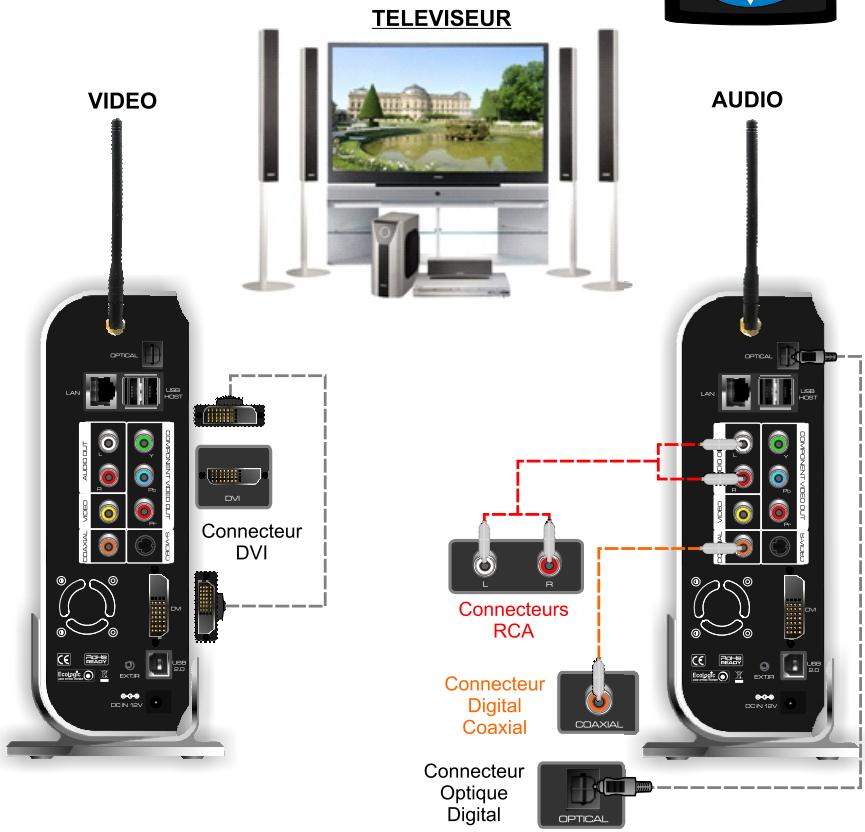

13.1 Liaison vidéo avec un connecteur DVI 36 13.2 Liaison vidéo avec un cordon vidéo composite 37 13.3 Liaison vidéo avec un cordon S-Video 38 13.4 Liaison vidéo à des composantes séparées (Y Pb Pr) 39

14) Branchements Audio simple 40

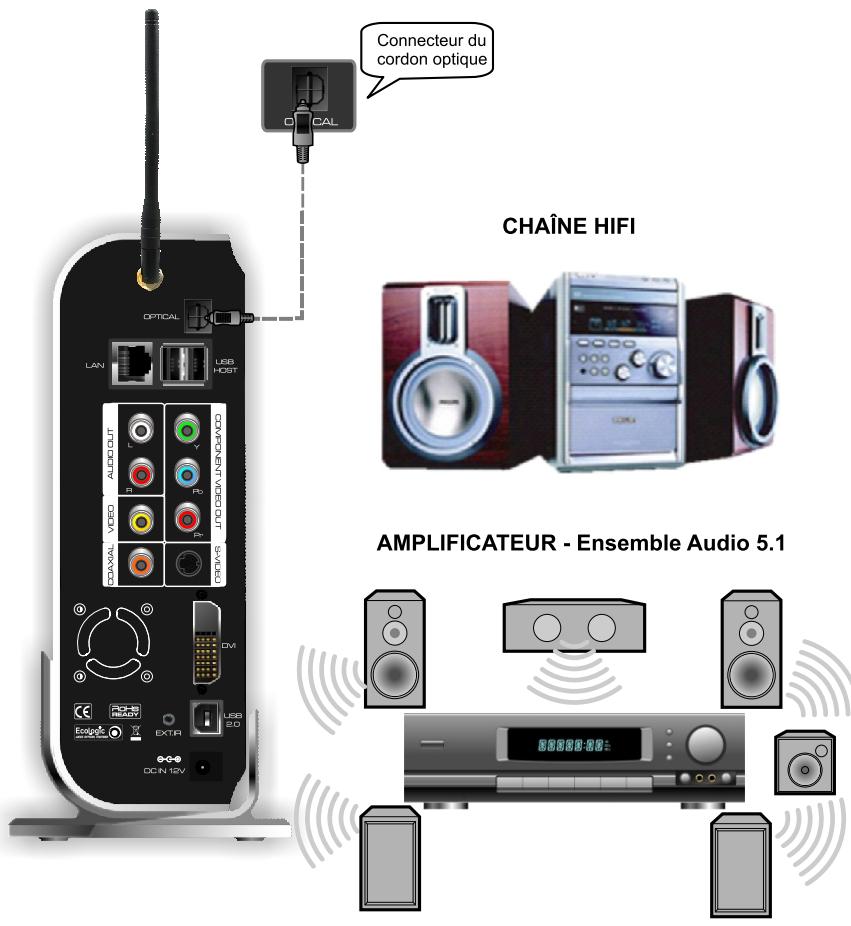

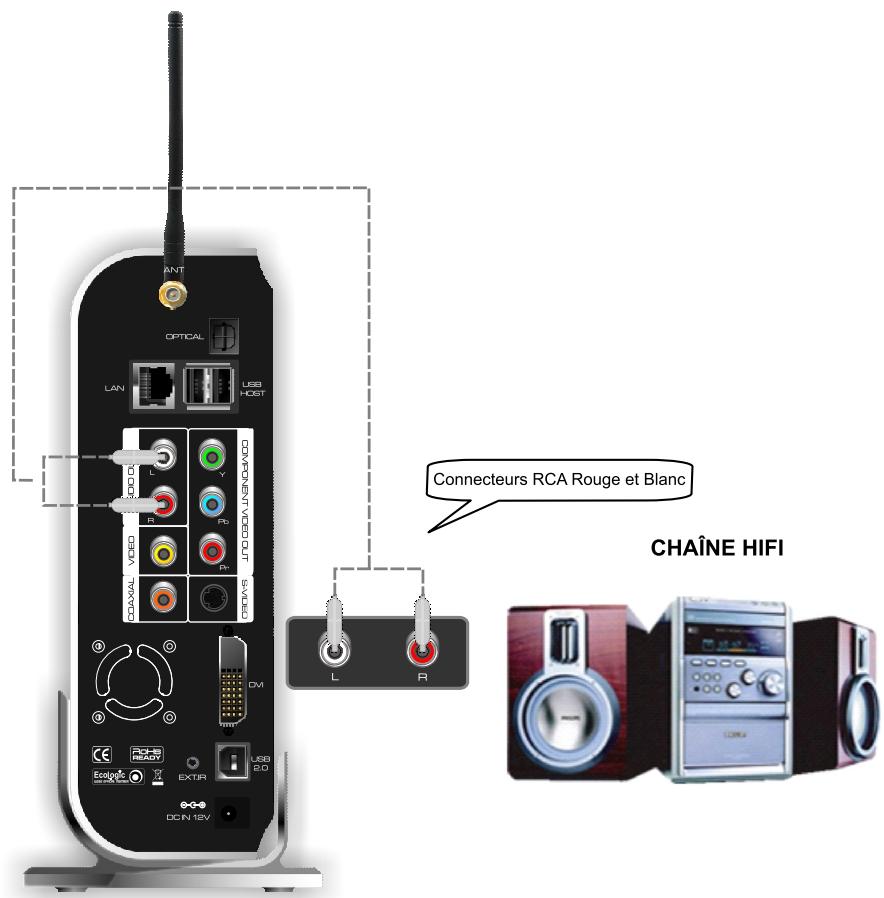

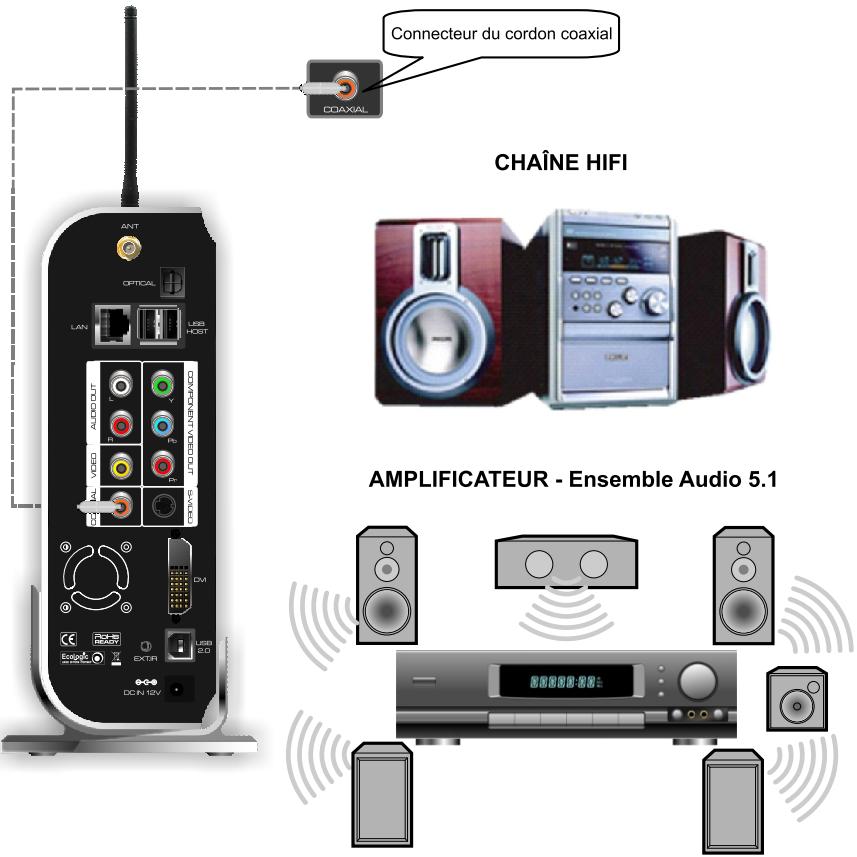

14.1 Liaison audio à l'aide des prises RCA 40 14.2 Liaison audio numérique (5.1) à l'aide du câble coaxial 41 14.3 Liaison audio numérique (5.1) à l'aide du câble optique 42

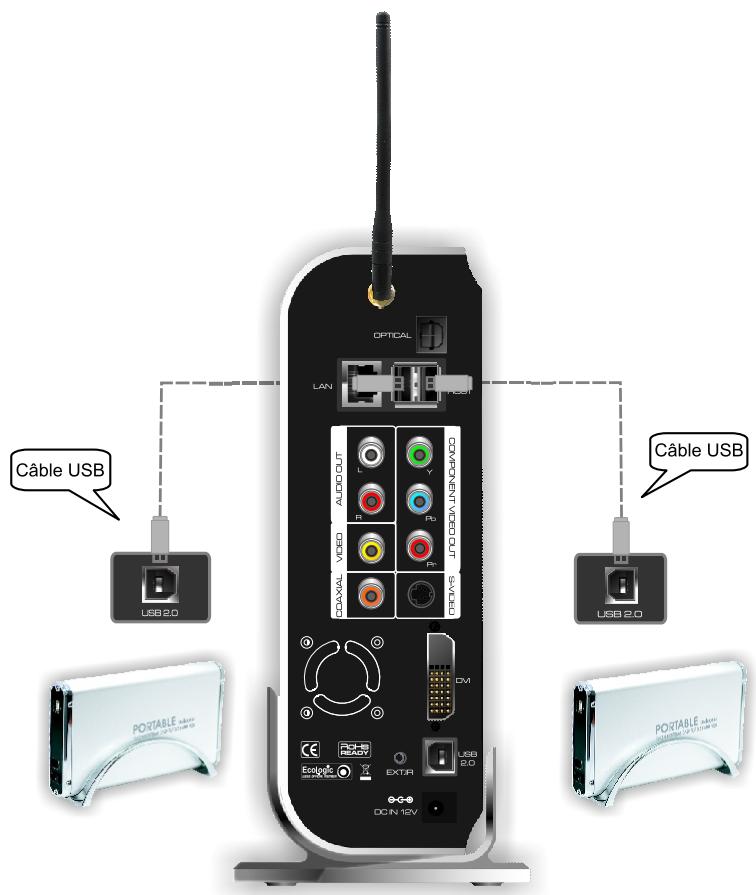

15) Branchement d'un disque dur externe 43

Liaison de la PEEKBOX 4 à un ou plusieurs disques durs externes 43

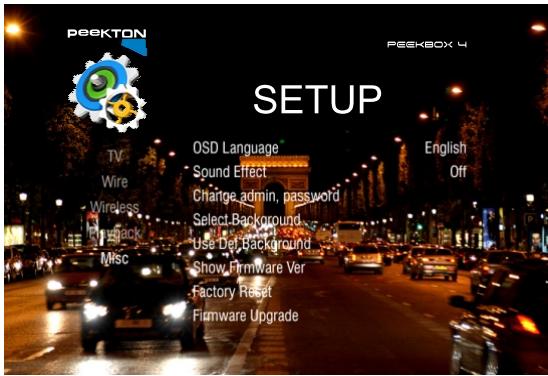

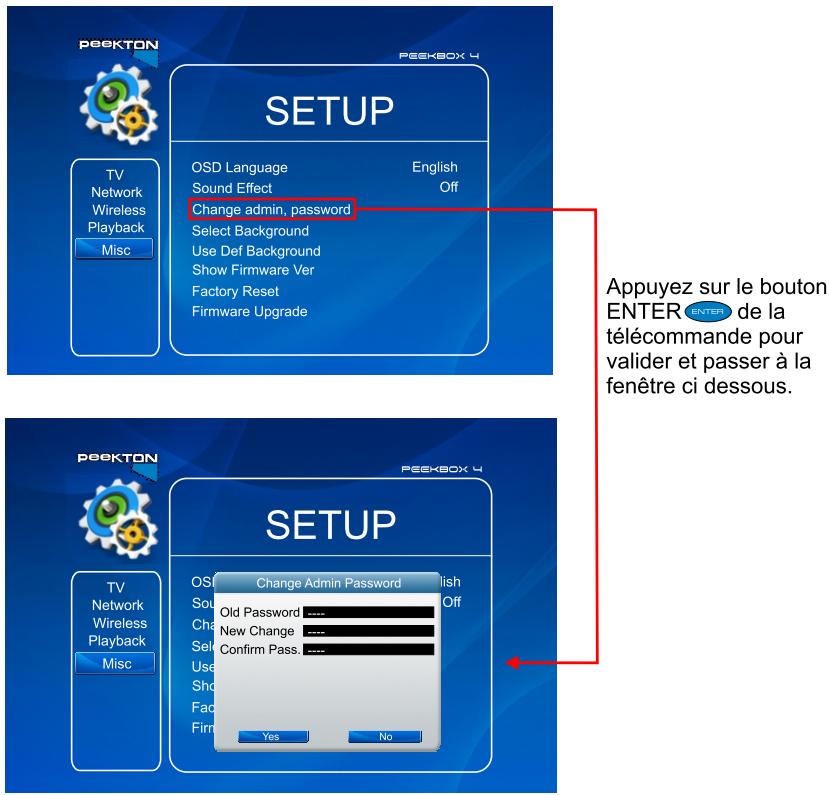

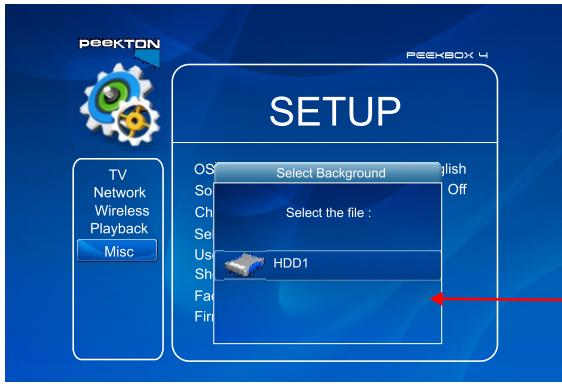

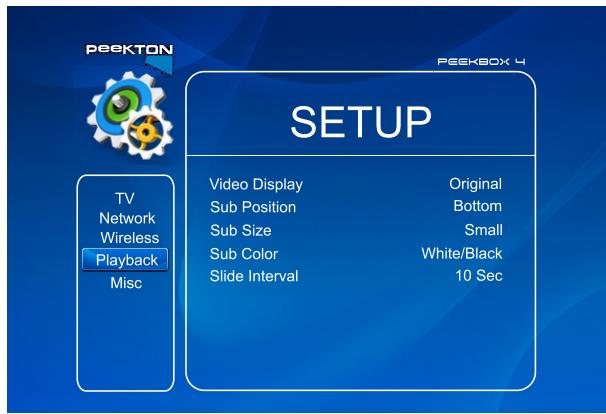

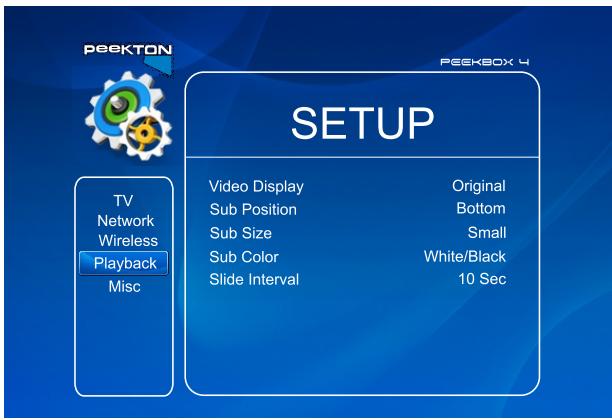

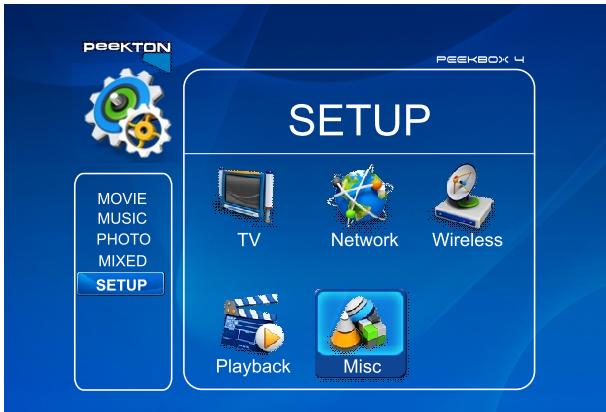

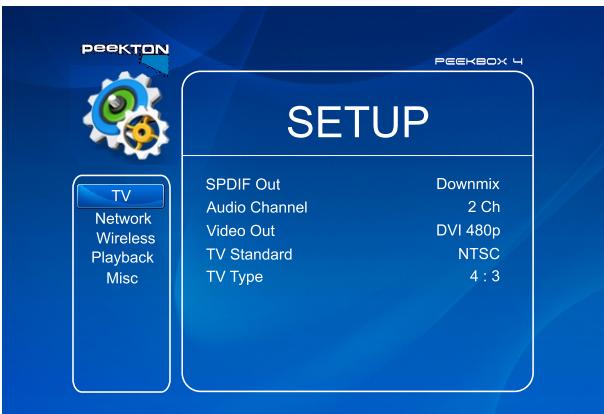

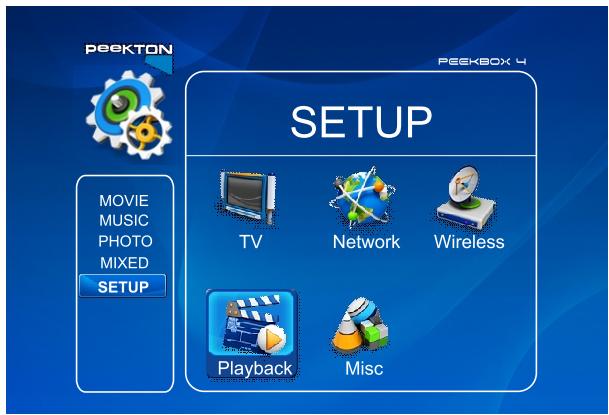

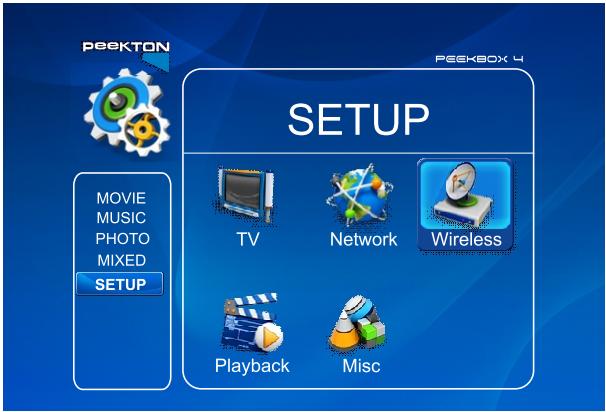

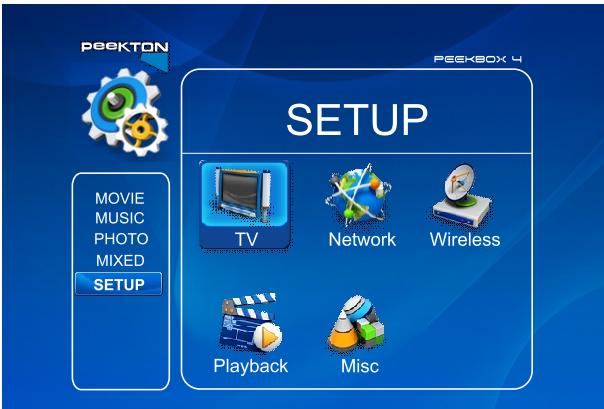

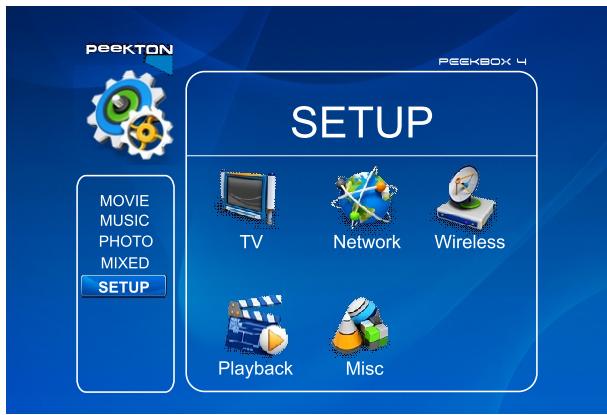

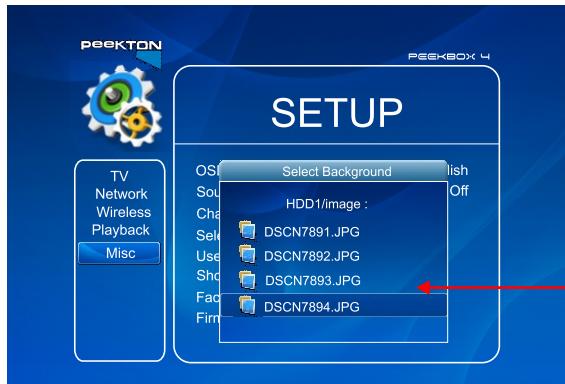

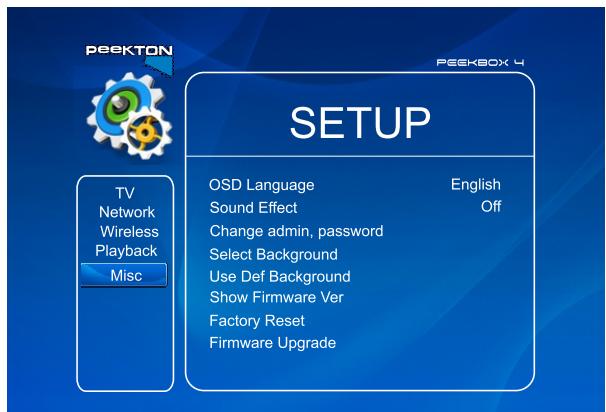

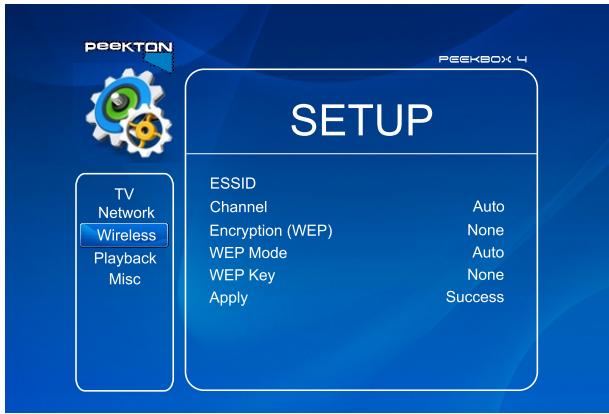

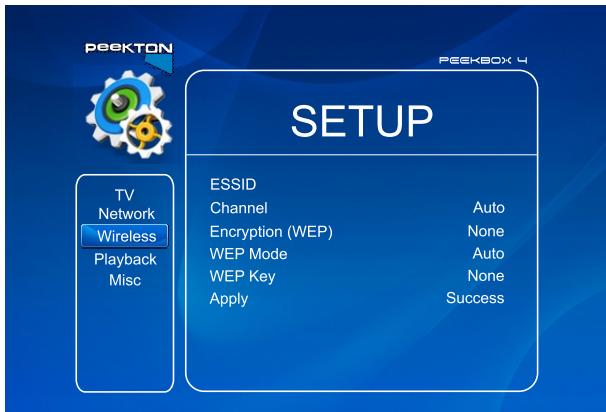

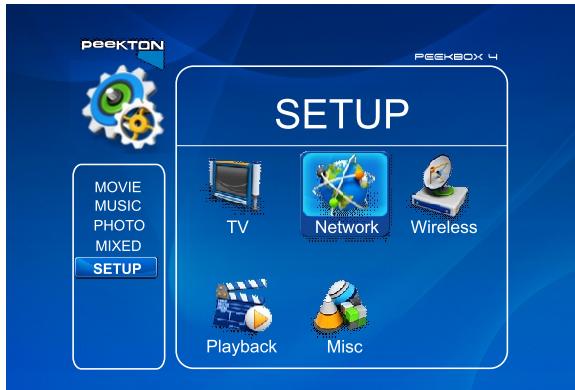

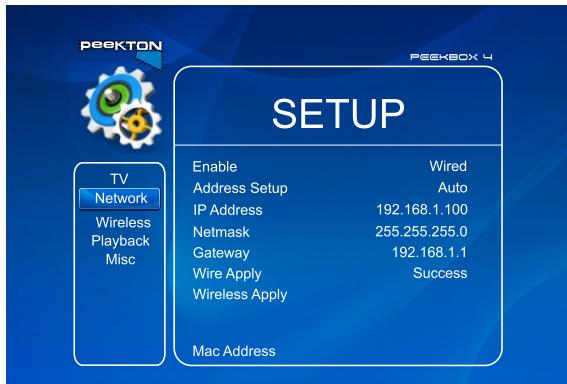

16.1 Menu SETUP - Général 44 16.2 Menu SETUP - TV 45 16.3 Menu SETUP - Réseau 47 16.4 Menu SETUP - Réseau sans fil 49 16.5 Menu SETUP - Lecture des fichiers 51 16.6 Menu SETUP - Divers 53 16.7 Menu SETUP - Divers - Protection des dossiers 55 16.8 Menu SETUP - Divers - Image de l'arrière-plan 59 16.9 Menu SETUP - Divers - Paramètres par défaut 61

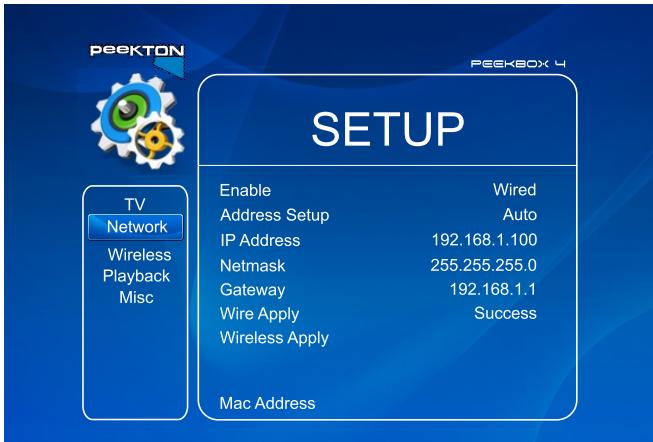

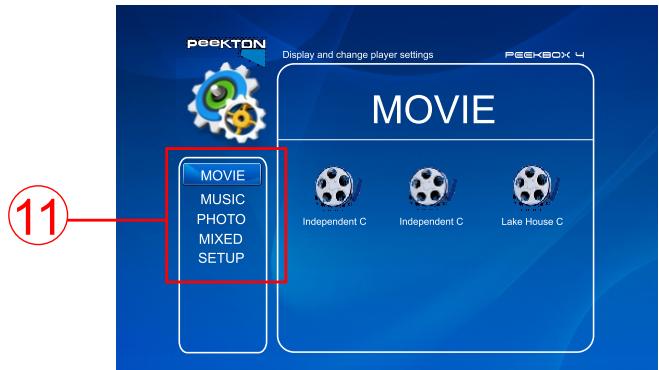

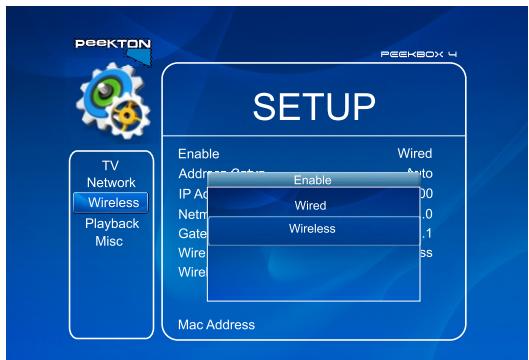

17) Connecter la peekbox 4 au réseau

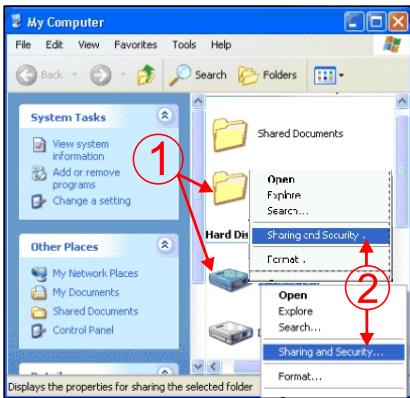

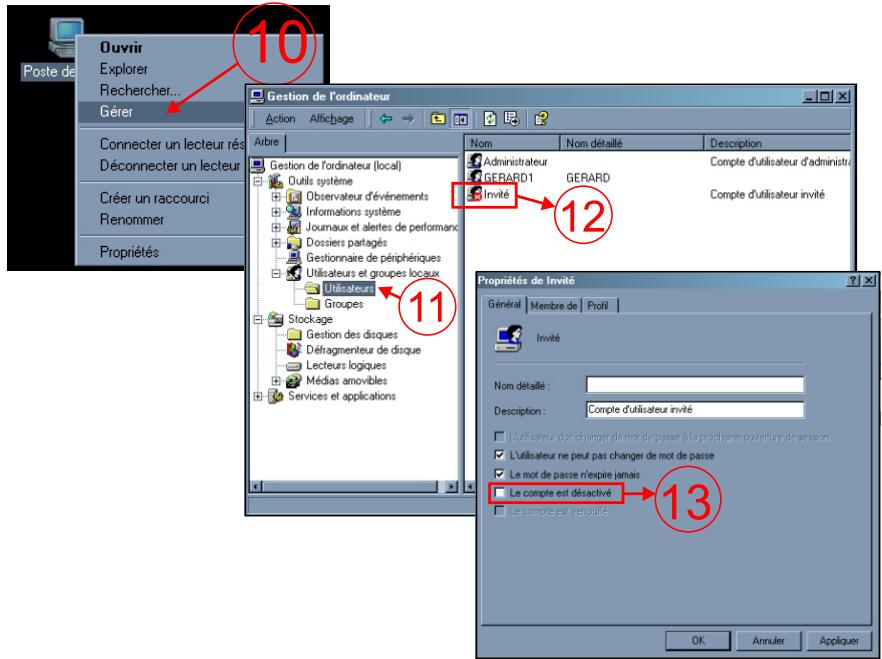

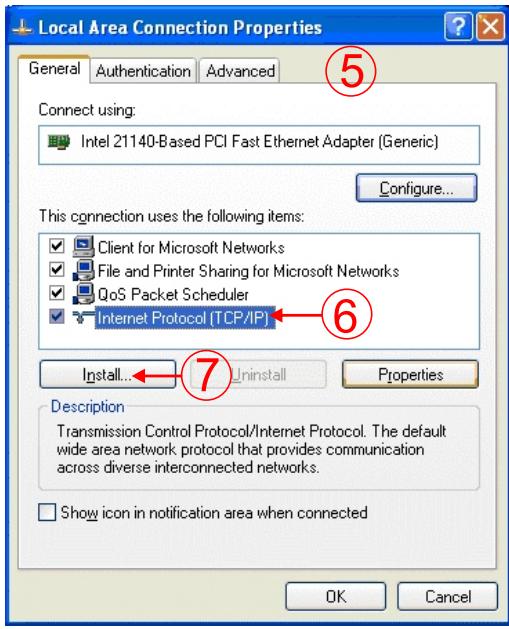

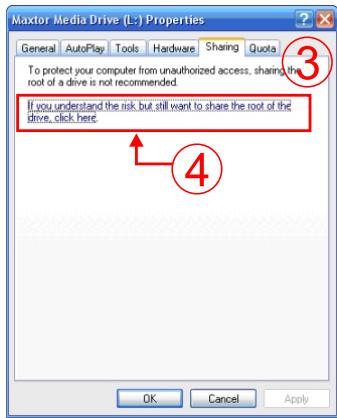

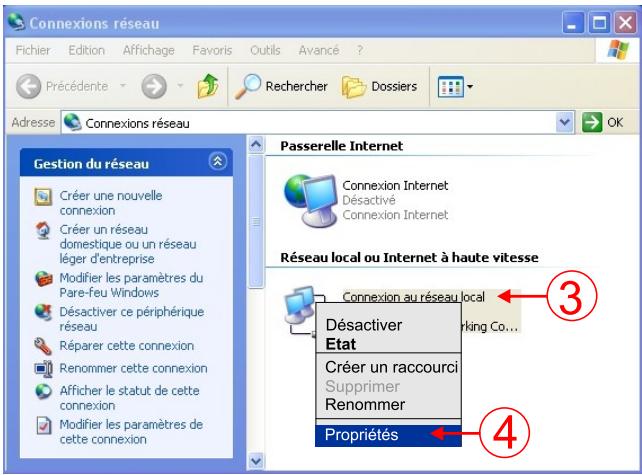

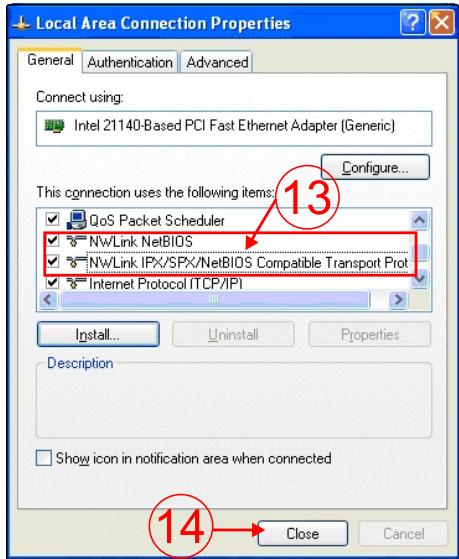

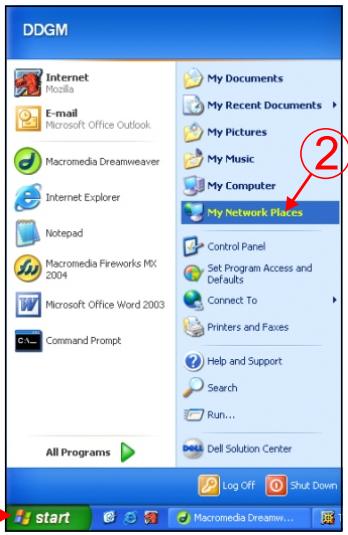

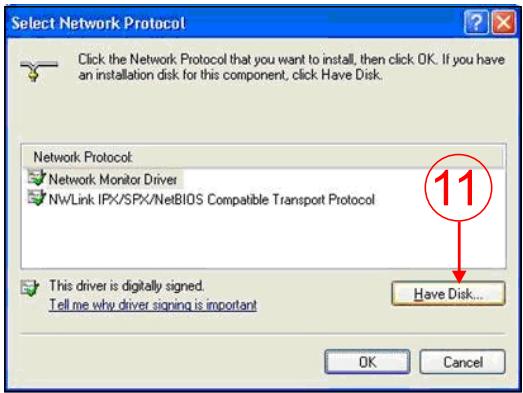

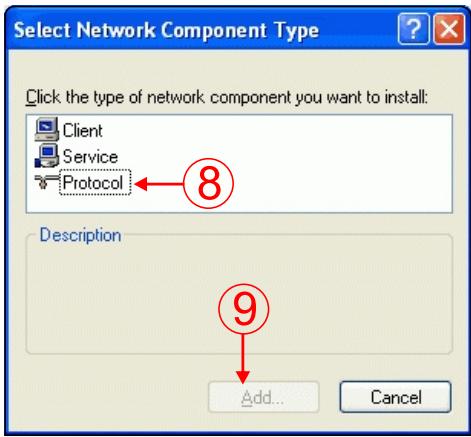

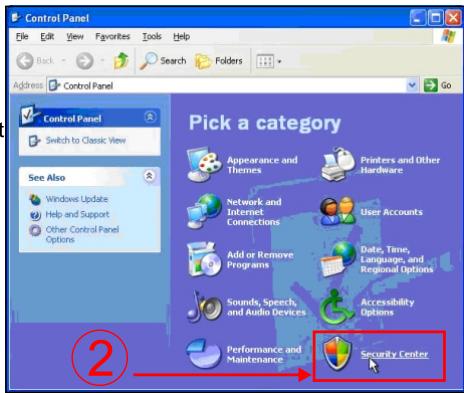

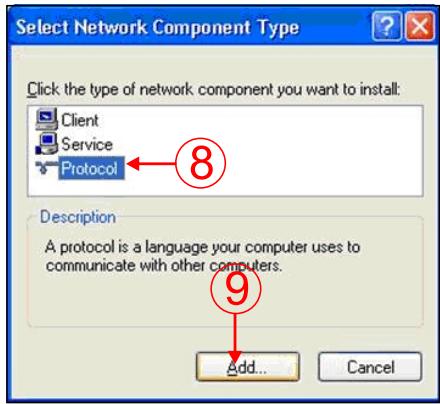

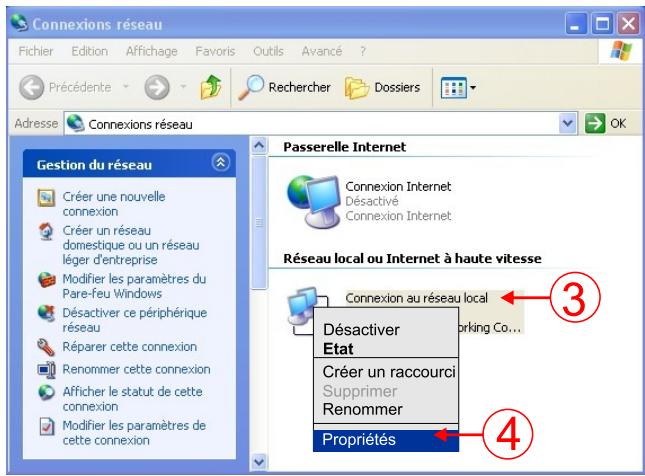

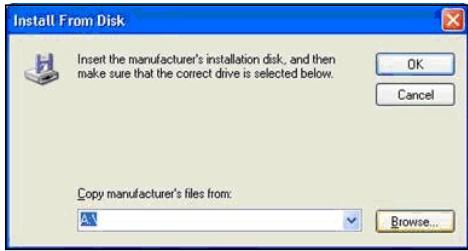

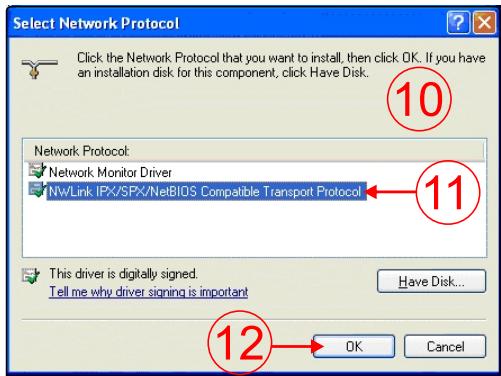

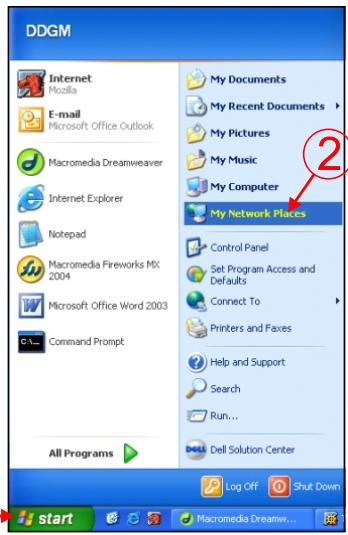

17.1 Installation des protocoles nécessaires au fonctionnement en réseau.....................63 17.2 Paramétrage des dossiers partagés sur votre PC sous Windows XP.....................66 17.3 Installation du protocole NETBEUI nécessaire au fonctionnement en réseau.....................69 17.4 Se connecter au réseau filaire (Port RJ45).....................72 17.5 Se connecter au réseau sans fil.....................76

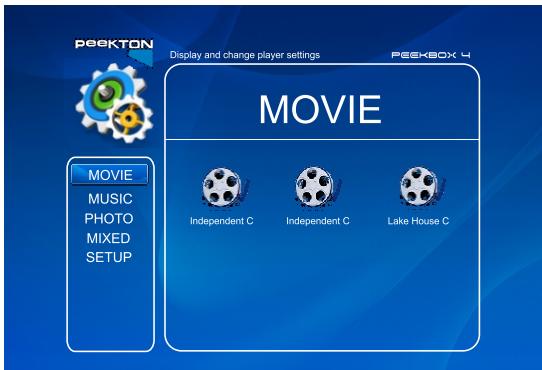

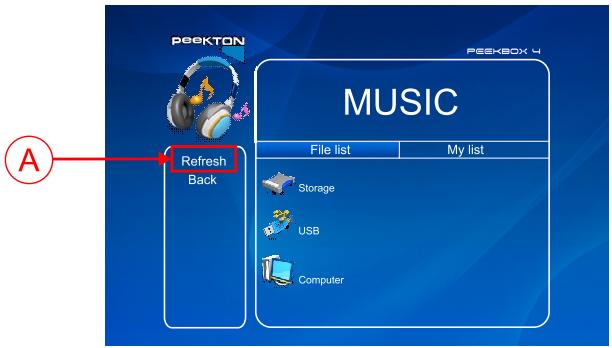

18) Lecture des médias 80

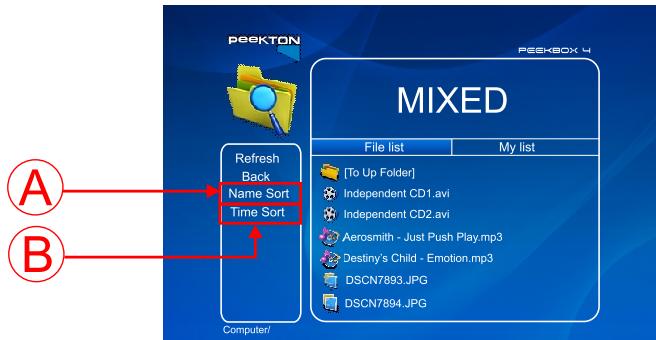

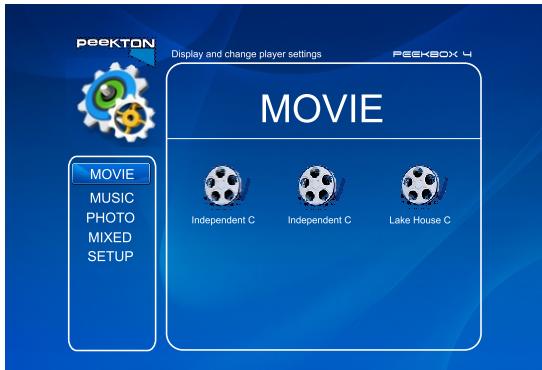

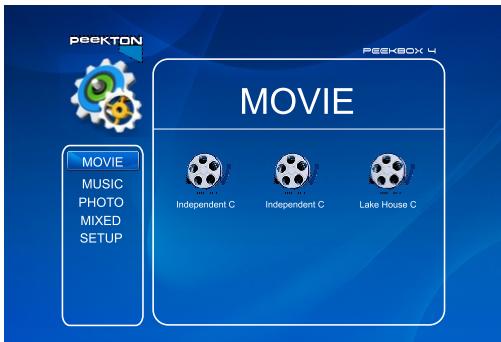

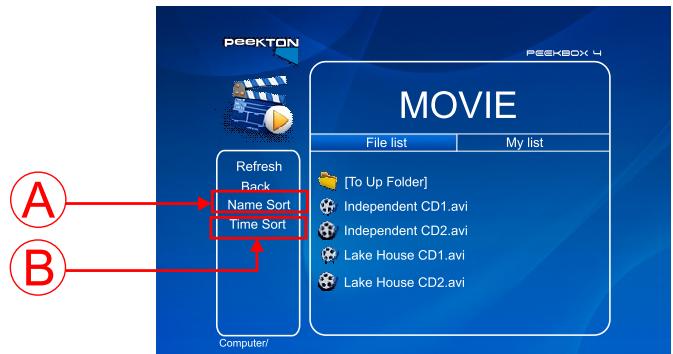

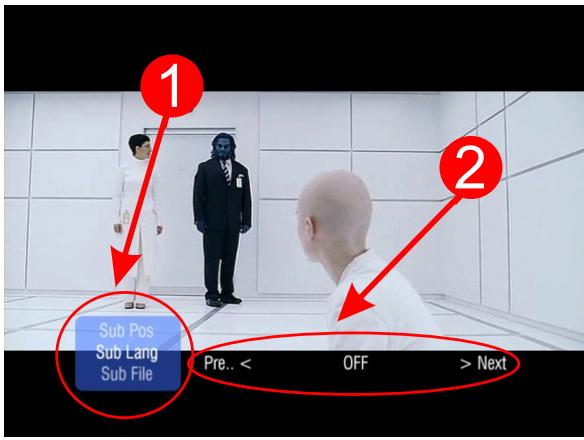

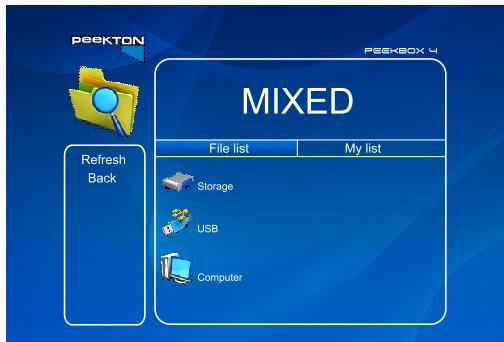

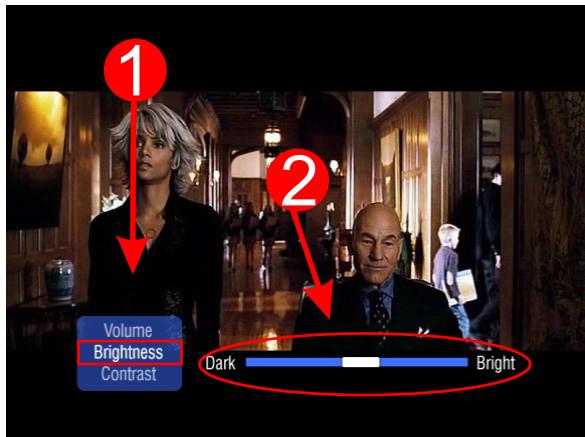

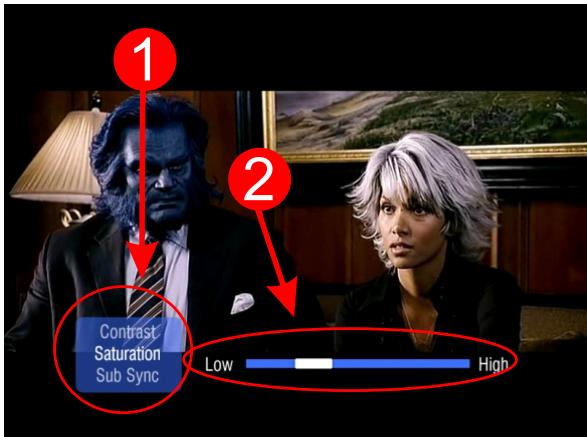

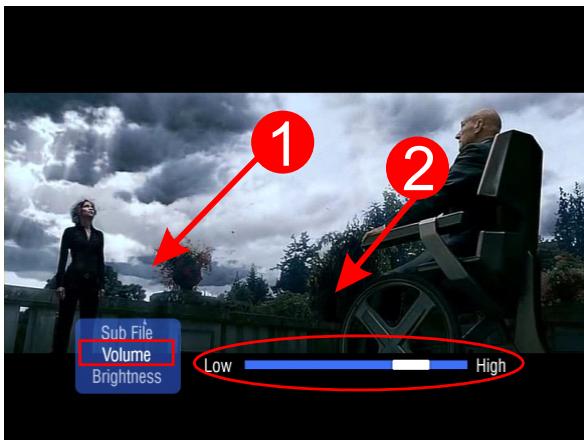

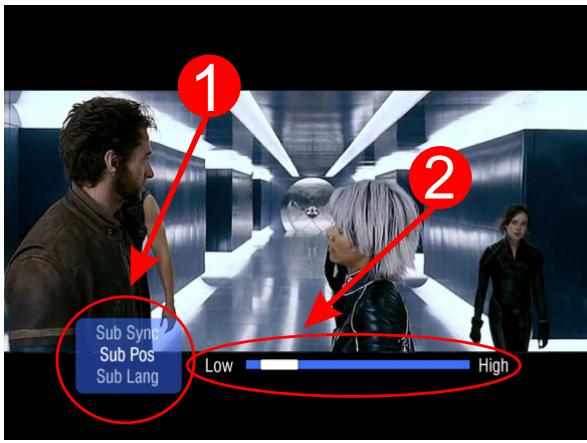

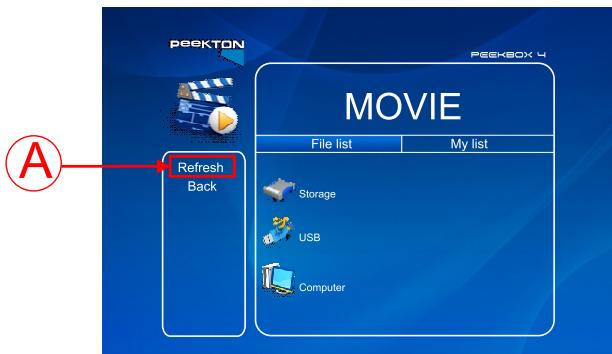

18.1 Lecture des fichiers vidéo 80 18.2 Paramètres de lecture des fichiers vidéo 82 18.3 Lecture des fichiers audio 88 18.4 Lecture des fichiers image 91 18.5 Lecture des fichiers mixtes 93 18.6 Utiliser MA LISTE pour la lecture des médias 96

19) Opérations fréquentes 97

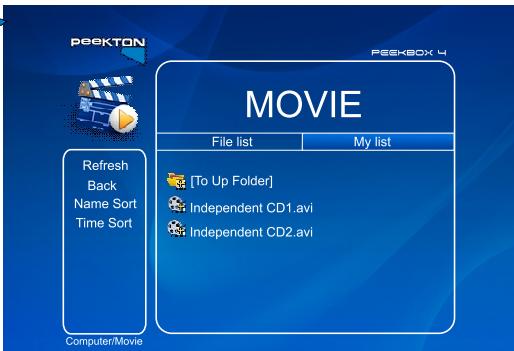

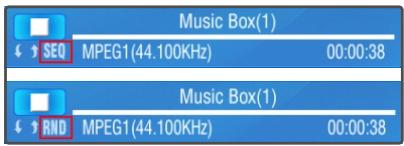

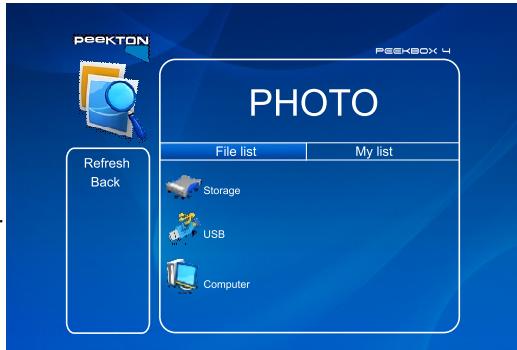

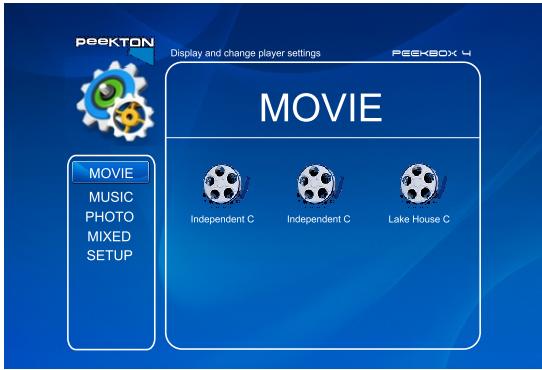

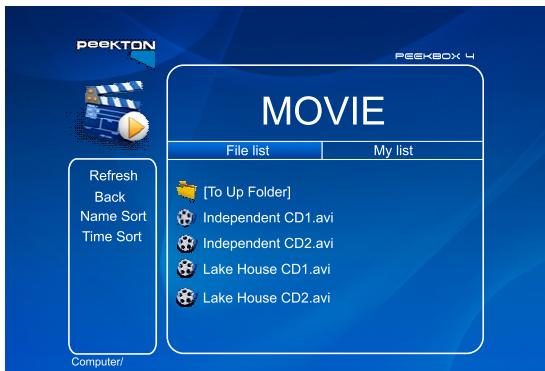

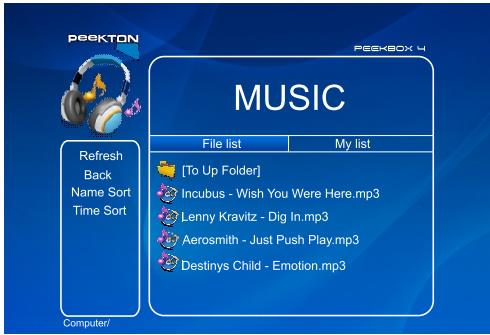

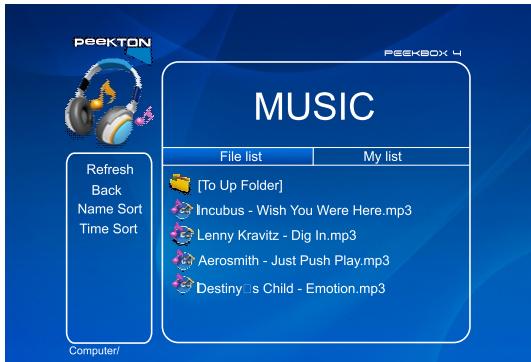

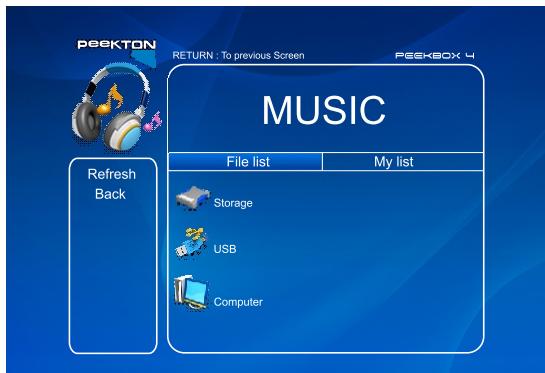

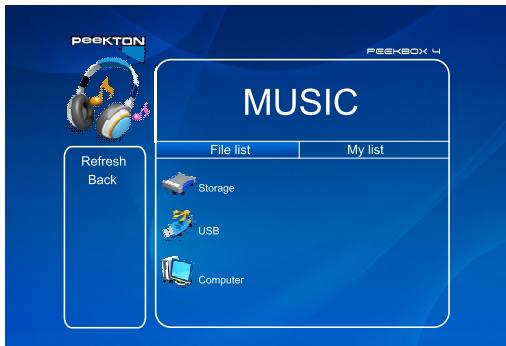

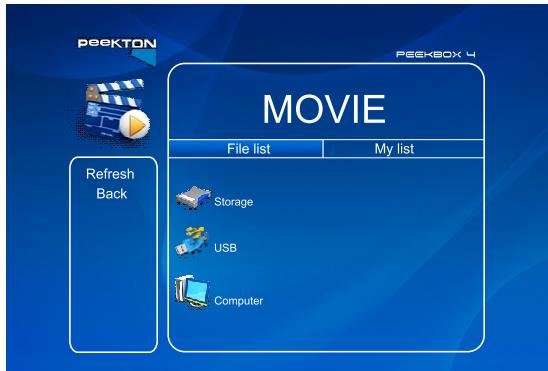

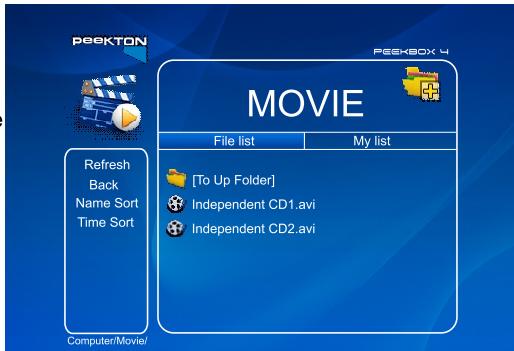

19.1 Création de MA LISTE (Playlist) 97 19.2 Lecture des fichiers audio en mode aléatoire / séquentiel 98 19.3 Lire un fichier en boucle (En mode repeat) 99 19.4 Lire un fichier audio tout en regardant un diaporama 101 19.5 Changer la langue des sous-titres 102 19.6 Sauvegarder et lore un DVD 102

20) Mise à jour du firmware 103

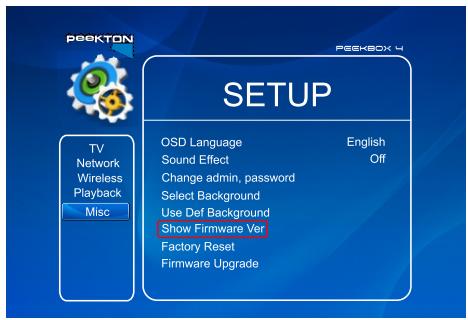

20.1 Vérifier la version du firmware.....................103 20.2 Télécharger une mise à jour.....................103 20.3 Mettre à jour le firmware.........................104

23) Glossaire 109

13/14

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'union européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter notre municipalité, votre château ou le magasin où vous avez acheté le produit.

13/14

Félicitations pour avoir acheté ce produit. Nous sommes sûrs que vous serez pleinement satisfaits de ce lecteur multimédia. Prenez le temps de lire ce mode d'emploi de façon à utiliser l'appareil au mieux de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.

Informations importantes

	↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution. Dans ce cas, faîtes appel à une personne qualifiée.
	↔N'utilisez pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	↔N'utilisez pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou d'un pot de fleurs.
	↔Ne manipulez pas le cable d'alimentation si vous avez les mains humides. N'utilisez pas un cable d'alimentation endommagé.
	↔Ne placez pas votre produit devant un projecteur de lumière ou après d'une source de chaleur.
	↔N'utilisez pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil.
	↔Ne faites pas tomber l' apparéil, ne lui donnez pas de chocs, cela pourrait l'endommager gravement ainsi que le disque dur.
	↔Lors de l'installation du disque dur, veuillez prendre soin de bien être décharge de toutes charges électrostatiques.
	↔N'introduisez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s'en suffir avec un risque de chocoléctrique ou de feu.
	↔Ne pas couper, déterminer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chocoléctrique ou de feu peut s'en suffir.

Instructions de sécurité

Prenez connaissance de ces instructions avant d'utiliser l'appareil et conservez ce manuel pour vous y référer à chaque fois que cela sera nécessaire. Débranchez votre appareil lors d'orages ou lorsqu'il n'est pas utilisé durant une longue période. Protegez le câble d'alimentation pour éviter de marcher dessus et de faire tomber l'appareil; particulièrement à l'endroit où le câble se connecte à l'appareil et lorsqu'il est en marche. Lorsque vous connectez ou déconnectez les câbles A/V, éteignez l'appareil. Débranchez l'alimentation de votre appareil lorsque vous le nettoyez. Utilisez un chiffon doux et non des détergents chimiques. N'exposez pas votre appareil près d'une source de chaleur. Protégez votre appareil de l'eau, de l'huile, de la poussière et des matériaux magnétiques. N'obstruez pas les ventilations de l'appareil; gardez l'appareil dans un endroit aéré. N'essayez pas de démonter ou de modifier l'appareil vous-même. Ne laissez pas tomber l'appareil, cela causerait des dommages irréversibles à l'appareil et au disque dur. Ne touchez pas les câbles d'alimentation avec les mains humides, cela pourrait entraîner un choc électrique. N'utilisez pas de câble d'alimentation défectueux ou de prise électrique endommagée, cela entraînerait un risque de feu. Utilisez uniquement les accessoires fournis avec l'appareil ou recommandés par le fabricant. Ne mélangez pas les piles neuves et usagées, changez les deux piles de la télécommande en même temps et retirez-les si vous ne l'utilisez pas pendant un certain temps.

Précautions d'utilisation

1. Assurez-vous que la PEEKBOX 4 soit en position arrêt lors du raccordement au téléviseur.
2. La PEEKBOX 4 est prévue pour commuter seule en position veille lors d'une connexion ou déconnexion du cable USB. Ceci n'est pas un défaut.
3. La PEEKBOX 4 se commute automatiquement en mode "enregistrement de données", lorsqu'elle est en position "marche", et qu'un cable USB y est connecté. Pour se commuter en mode lecture, le cable USB doit être débranché.
4. Assurez-vous que le cavalier du disque dur, qui doit être installé sur la PEEKBOX 4, soit en position "Master". Dans le cas contraire, le disque dur ne serait pas reconnu.
5. Lors de l'installation du disque dur, vérifie qu'il soit formaté et partitionné par avance (modèles livrés sans disque dur - voir p 23).
6. WINDOWS 98 et ME ne supportent pas le système de fichiers en NTFS, ainsi que n'importe quel disque dur formaté en NTFS. De façon à pouvoir utiliser la PEEKBOX 4 avec l'un de ces systèmes d'exploitation, il est nécessaire de formater le disque dur en FAT 32 (voir p 29).
7. Laissez refroidir le disque dur lorsque vous l'enlevez de la PEEKBOX 4, certains disques durs peuvent être extrêmement chauds.
8. Ne jamais arrêter l'unité lors de l'upgrade avec un nouveau firmware. Dans un tel cas, l'appareil pourrait ne plus fonctionner correctement et vous perdriez le bénéfice de la garantie.
9. La PEEKBOX 4 supporte une douzaine de formats et codecs. Elle ne reconnaît pas toutes les variations de codecs car elle est limitée aux versions standards citées dans les spécifications techniques du manuel.
10. Nous vous recommandons vivement de sauvegarder les données stockées sur la PEEKBOX 4 en cas de panne du disque dur. PEEKTON ne pourrait pas être tenu responsable des pertes de données.
11. Les câbles et accessoires fournis avec l'appareil permettent d'obtenir la meilleure performance possible. Si vous achetez d'autres accessoires, la performance pourrait être diminuée.
12. Presse le bouton STOP avant d'arrêter la PEEKBOX 4 ou avant de débrancher les câbles.
13. Ne pas obstruer le ventilateur afin que l'air chaud du disque dur puisse s'extraire normalement.

Mentions légales

Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets américains et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à d'autres usages limités, sauf autorisation contraire de Macrovision. L'ingénierie inverse et le désassemblage sont interdits.

Nos produits sont régulièrement mis à jour dans le cas où le produit subit une évolution. Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.

Par la première, ESM déclare que le modèle PEEKBOX 4 est conforme aux exigences et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.

Les produits PEEKTON sont tous fabriqués selon les normes RoHS depuis le 1er juillet 2006.

La société ESM est membre fondateur de la société ECOLOGIC afin de collecter sélectivement, puis traiter les déchets des équipements électriques et électroniques ménagers (DEEE) en fin de vie.

Ce symbole indique que votre appareil est pourvu d'une double isolation électrique prévue pour les appareils de classe II.

Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories,

"DTS" est une marque commerciale déposée de la société Digital Theater Systems, Inc.

"DivX" est une marque commerciale déposée de la société DivX Networks, Inc et est utilisée sous licence.

XVID est une marque déposée par XVID Project.

Windows 98SE / ME / 2000 / XP sont des marques déposées par la société Microsoft, Inc.

Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.03(*) qui vous indiquera la procédure à suivre. Lors de l'envoi de votre produit dans un centre agréé, nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dégâts matériels, la reprise de toute intervention effectuée par un tiers non autorisé par PEEKTON ainsi que :

Les tentatives de réparation effectuées par une station technique non agréée. ⇔ L'absence du numéro de série ou de preuve d'achat. Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformes aux specifications PEEKTON. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. Une alimentation électrique non conforme aux spécifications d'installation et d'environnement. Les accidents ou catastrophes y compris les incendies, dégâts des eaux, foudre et tremblements de terre. ⇔ Les pièces d'usure normale dites consommables : Piles, accus etc... Le remplacement de pièces cosmétiques ou de pièces dues à la dépréciation ou à la déformation anormale d'un produit. Les accessoires égarés ou manquants. Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.

En cas de panne : Faites une sauvegarde de vos données si possible.

Faites contrôler l'appareil par un technicien qualifié si :

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagée.
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil. - L'appareil a été exposé à la pluie ou à l'humidité.
• L'appareil ne semble pas fonctionner normalement.
• Les performances de l'appareil se sont sensiblement modifiées.
• L'appareil est tombé ou le coffret a été endommagé.

NE TENTEZ PAS DE RÉPARER L'APPAREIL VOUS-MEME.

IMPORTANT : Veuillez conserver une preuve d'expédition de votre produit.

Adresse SAV:

Sté NES (SAV PEEKTON), Rue des Genêts,

Zone de la Saussaye, 45545 SAINT CYR EN VAL

(*) Du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)

Site Internet: www.peekton.com

Informations : [e-mail]

Diffuser vos films sur votre TV

Il vous est possible de regarder vos films favoris sur votre TV ou vidéo projecteur. La PEEKBOX 4 peut lire la plupart des formats vidéo standards incluant : MPEG1, MPEG2, AVI, DivX 3.11, 4.xx, 5.xx, 6.xx, XviD, DVD (IFO, VOB), VCD (DAT) etc.

La PEEKBOX 4 peut reproduire une variété de fichiers musicaux tels que l'AC3, MP3, WMA, OGG, à travers votre téléviseur ou votre système audio existant.

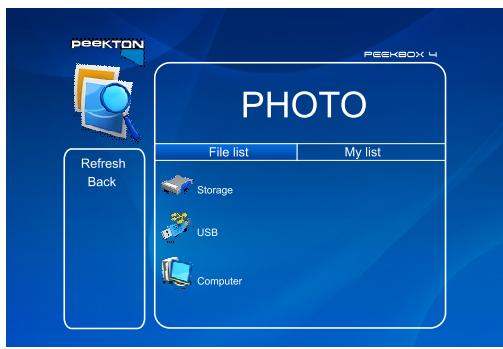

La PEEKBOX 4 peut lire les fichiers photos une fois reliée à votre TV ou votre vidéo projecteur. Stockez vos photos JPEG, BMP, PNG directement depuis votre PC à travers l'interface USB 2.0. Appreciez la lecture en mode diaporama sans utiliser un ordinateur.

Stockage sur disque dur

La PEEKBOX 4 utilise un disque dur 3,5'' et n'utilise qu'une interface USB pour se connecter à un PC. Cette interface supporte un taux de transfert de 480 Mbps (USB 2.0). Le disque dur interne est au format PATA (IDE). Les disques durs SATA ne peuvent pas fonctionner sur cet appareil.

Mise à jour du firmware

Il vous est possible de télécharger le dernier firmware sur notre site Internet www.pekton.com et de faire une mise à jour de la PEEKBOX 4.

Interface HD DVI

La PEEKBOX 4 possède une interface DVI pour une qualité d'image Haute Définition.

Interface USB HOST

La PEEKBOX 4 possède deux interfaces USB HOST permettant de connecter deux autres disques durs externes afin d'augmenter sa capacité de stockage.

Interface ethernet

La PEEKBOX 4 possède une interface Ethernet qui permet de la relier au réseau. Elle permettra de diffuser vos fichiers audio/vidéo en streaming.

La PEEKBOX 4 possède un module Wifi évolutif permettant de diffuser les fichiers audio/video en provenance d'autres sources Wifi (PC, Routeur...) à la même norme 802.11g. Le module Wifi est fixé sur un slot afin de faire évoluer la PEEKBOX 4 avec les prochains technologies Wifi (MiMo, 802.11n).

Formats des fichiers supportés	Vidéo	MPEG1/2, DivX 3.11, DivX 4-5-6, XviD, DVD (IFO,VOB), VCD (DAT), M2V, AVI, WMV (WMV9), ASF (WMV9).
	Audio	AC3, MP3, OGG, WMA, AAC, PCM, DTS (down-mix & pass through).
	Photo	JPEG/JPG, BMP, PNG.
Sorties Vidéo	Composite, S-Video, Composante YUV P.Scan, DVI.
Sorties Audio	Stéroyo RCA D/G, Digital Coaxiale & Optique (Dolby Digital 5.1 & DTS).
Système TV	NTSC, PAL, AUTO.
Décodeur HD	Composantes YUV HD (480p, 720p, 1080) / DVI HD (480, 720, 1080i, 1080p). WMV, ASF, AVI et MP4. MPEG2 Mpat HL (720p/1080i), MPEG4 ASP at L5 (720p) et WMV9 Mp at ML (720p).
Décodeur Audio	MPEG1 et MPEG2 Layers I, II et III (MP3), MPEG2 BC multi-channel layers I, II et III, MPEG2 et MPEG4 AAC-LC, WMA9 et WMA9 Pro decoding.
Réseaux	Filaire	Ethernet (10/100) LAN via RJ-45 Port.
	Sans fil	Wireless (802.11g en option évolutif vers MiMo ou 802.11n).
Sécurité Réseaux	WPA, WEP, Filtre d'adresse MAC.
Protocole Réseaux	Sans fil : IEEE802.11b/g, 5dBi antenna (SMA Type) Filaire : 10/100Mbps Fast Ethernet (Rj45) TCP/IP (DHCP mode client, IP mode manuel).
Type de disque dur	3.5" Interne IDE / ATA / PATA / UATA.
Système d'exploitation	Windows™ 98, ME, 2000, XP.
Type de partition	FAT 32 et NTFS (Ne pas formater en NTFS si vous utilisez W98,ME).
Interface USB	2 x USB 2.0 Host.
Alimentation	AC-DC Adaptateur secteur externe 220v -> 12V, 3.5A.
Proesseur/Mémoire	Proesseur : SEM8621L (By Sigma Designs). Mémoire : 64MB (RAM), 8MB (Flash).
Dimensions	L 63 x H 183 x P 195 mm.
Accessoires & Options	Accessoires : Adaptateur secteur, Câble RCA Audio/VIDeO, Câble USB (pour PC), Drivers PC, Support base, Télécommande, Manuel. Options : Version sans disque dur, Wifi MiMo avec 3 antennes, Wifi 802.11n, Kit auto, Ir-Ext (avec Extension récepteur de télécommande).

5.1 La peekbox 4 et ses accessoires

PEEKBOX4

TELECOMMANDE

SUPPORT BASE

ANTENNE

CABLE A/V

ADAPTATEUR SECTEUR

CABLE ALIMENTATION

CABLE USB

MANUEL

CD DRIVER

SACOche de TRANSPORT

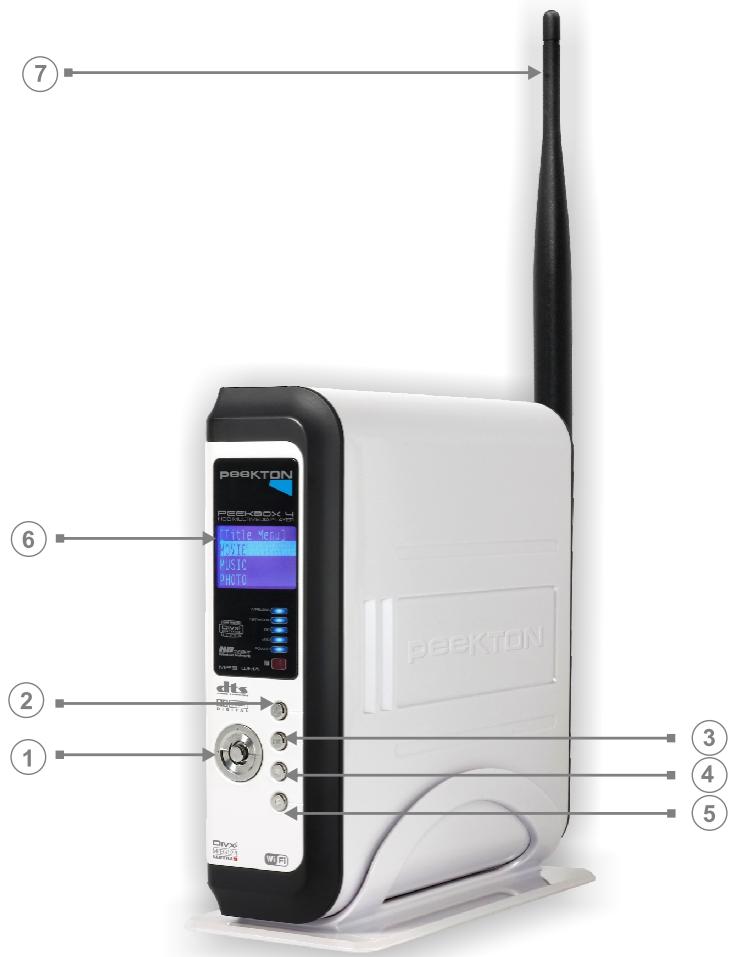

5.2 Façade avant

1. Navigation / Entrée
2. Marche / Arret
3. Sélection
4. Stop
5. Setup
6. Ecran LCD
7. Antenne WiFi

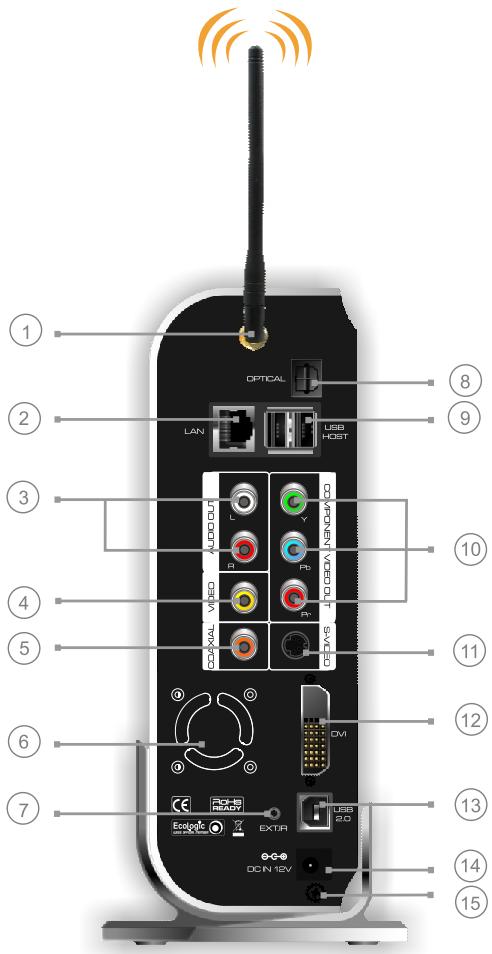

5.3 Panneau arrêté

1. Antenne WiFi
2. Port RJ 45 Réseau (LAN)
3. Sorties Audio Stéréo/Gauche 4. Sortie Vidéo Composite
4. Sortie Audio Coaxial Numérique
5. Ventilateur
6. Extension Télécommande pour Kit voiture

8. Sortie Audio Optique Digitale 9. USB Host x2 10. Sorties YUV 11. Sortie S-Video 12. Connecteur DVI 13. Port USB 2.0 14. Alimentation 15. Vis de verrouillage du boîtier

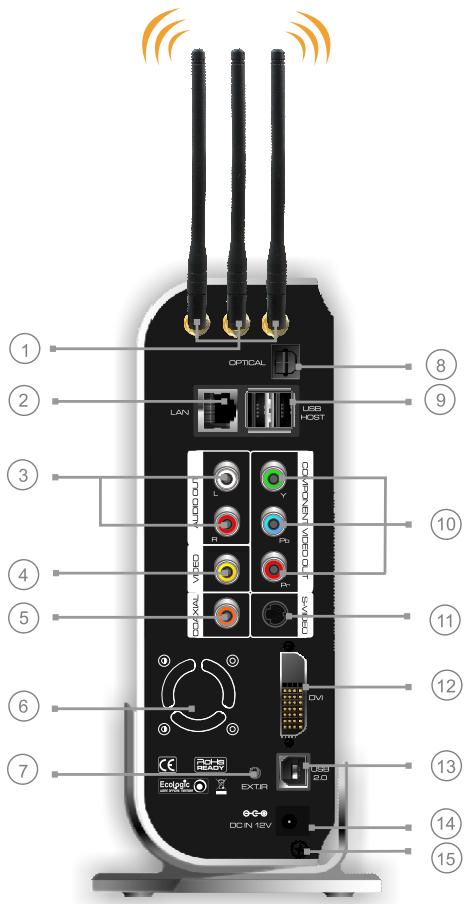

5.4 Panneau arrêt (version WiFi 802.11n ou MiMo)

La PEEKBOX 4 est un produit évolutif car il peut évoluer en même temps que les technologies WiFi à partir de (802.11n - MiMo) grâce au module WiFi échangeable en option.

1. Antennes WiFi
2. Port RJ 45 Réseau (LAN)
3. Sorties Audio Stéréo Droite/Gauche 4. Sortie Vidéo Composite
4. Sortie Audio Coaxial Numérique
5. Ventilateur
6. Extension Télécommande pour Kit voiture

8. Sortie Audio Optique Digitale 9. USB Host x2

10. Sorties YUV 11. Sortie S-Video 12. Connecteur DVI 13. Port USB 2.0 14. Alimentation 15. Vis de verrouillage du boîtier

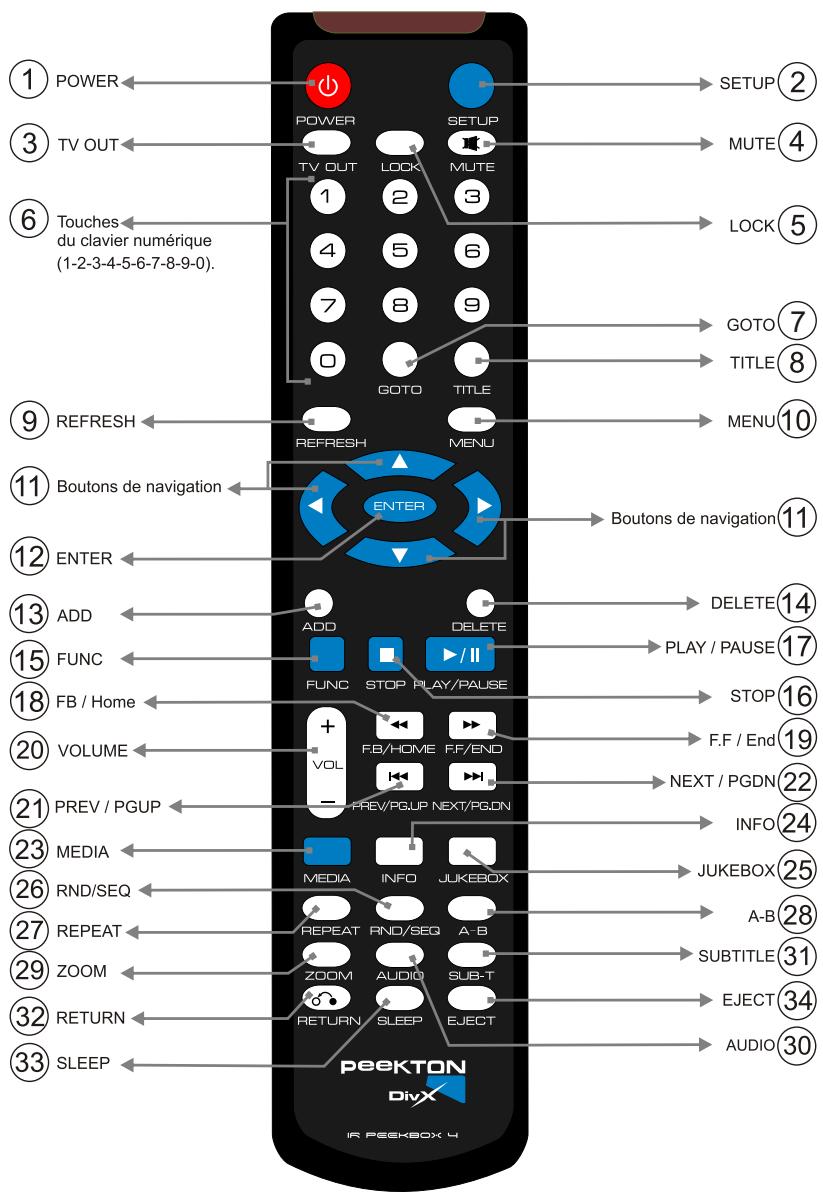

6.2 Fonctions de la télécommande

1) POWER: Marche/Arrêt. 2) SETUP: Rentre en mode SETUP afin d'accéder aux paramétrages. 3) TV OUT: Modifie les paramètres des sorties vidéo de votre PEEKBOX 4. 4) MUTE : Coupe le son de votre PEEKBOX 4. 5) LOCK: Verrouillage des fichiers avec un mot de passe (Contrôle des fichiers). 6) Touches du clavier numérique (1-2-3-4-5-6-7-8-9-0). 7) GOTO: Accès direct à une plage de lecture (Timer). 8) TITLE: Affiche l'écran du menu du DVD ou VCD dans le menu principal. 9) REFRESH : Actualise les dossiers partagés. 10) MENU : Ecran du menu pour VCD / DVD (Chapitres, bonus...). 11) Boutons (flèches) de navigation. 12) ENTER : Touche Entrée / Lecture / Sélection de la ligne en surbrillance. 13) ADD: Ajoute le fichier sélectionné à "Ma Liste". 14) DELETE : Supprime le fichier sélectionné de "Ma Liste". 15) FUNC: Affiche les options de contrôle (Vol, Contraste, Sous-titres..). 16) STOP: Arrête la lecture. 17) PLAY / PAUSE : Lance la lecture / Arrêt sur image. 18) FB / Home : Retour rapide. 19) F. F / End : Avance rapide. 20) VOL : Volume +/-. 21) PREV / PGUP : Retourne au Chapitre ou Fichier précédent, Page précédente de la liste de fichiers. 22) NEXT / PGDN: Avance au Chapitre ou Fichier suivant, Page suivante de la liste de fichiers. 23) MEDIA : Change la sélection du média (Vidéo, musique, photos, Mixte). 24) INFO : Donne des informations sur le média sélectionné. 25) JUKEBOX: Affiche les options du JUKEBOX (uniquement les fichiers audio). 26) RND/SEQ : Commute entre une lecture aléatoire et séquentielle des fichiers. 27) REPEAT: Répète le fichier lu. 28) A-B: Lecture d'un morceau de piste sur un intervalle de temps pré-sélectionné. 29) ZOOM : Effectue un zoom sur le film ou la photo lu. 30) AUDIO: Affiche une liste de fichiers audio et commence la lecture du JUKEBOX. 31) SUBTITLE: Activation / Désactivation des sous-titres. 32) RETURN: Retour au menu précédent. 33) SLEEP: Permet d'entrer en mode SLEEP. 34) EJECT: Déconnexion du matériel raccordé en USB Host.

7.1 Avertissement

La PEEKBOX 4 peut être livrée :

• Avec disque dur : Celui-ci est alors partitionné et formaté par nos soins.
• Sans disque dur

Les chapitres 7.2 et 7.3 vous donnent la marche à suivre pour insérer un disque dur et les chapitres 9 et 11 pour le partitionner et le formater.

Attention

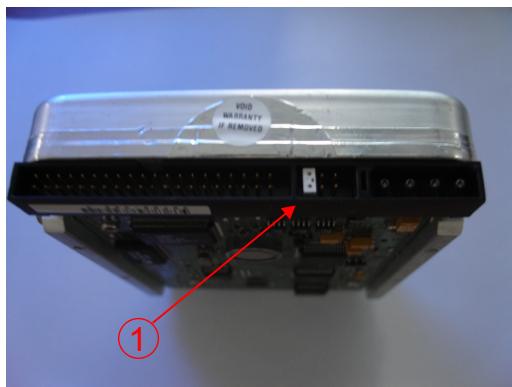

Avant l'installation, vérifie que le cavalier de votre disque dur soit en position MASTER. Un disque dur avec un cavalier en CABLE SELECT ou SLAVE risque de ne pas fonctionner sur la PEEKBOX 4.

Tournez la vis de verrouillage dans le sens des aiguilles d'une montre.

Soulevez le capot et faites-le glisser doucement.

7.3 Installation du disque dur

Serrez doucement la pince de verrouillage du disque dur.

Glissez le disque dur dans l'espace prévu afin qu'il soit bien positionné.

Libérez la pince de verrouillage pour fixer le disque dur.

Connectez la nappe IDE et la fiche d'alimentation 4-Pins.

Glissez à nouveau le capot pour refermer.

Tournez la vis de verrouillage dans le sens inverse des aiguilles d'une montre.

8.1 Alimentation secteur de la peekbox 4

Pour faciliter les premiers branchements de la PEEKBOX 4 à l'alimentation secteur puis à un ordinateur, suivez pas à pas les instructions suivantes.

1. Raccordez ensuite l'adaptateur secteur au câble d'alimentation, puis branchez la prise secteur.

ADAPTATEUR SECTEUR

CABLED'ALIMENTATION

8.2 Raccordement à l'ordinateur

1. Notre PEEKBOX 4 doit être éteinte.
2. Connectez le port USB 2.0 de votre appareil au port USB de votre PC avec le câble USB fourni avec les accessoires.

8.2 Raccordement à l'ordinateur (suite)

1. Allumez YOUR PEEKBOX4 avec le bouton POWER de la télécommande ou sur l'appareil.

Important : Le disque dur livré avec la PEEKBOX 4 est formaté par PEEKTON et doit être détecté par votre PC lors du branchement. Il est donc inutile de procéder au formatage.

1. Lors du premier branchement de la PEEKBOX 4, votre ordinateur vous informe qu'un nouveau matériel vient d'être détecté.

Si votre PC ne reconnaît pas la PEEKBOX lorsque vous la branchez au port USB, vérifiez la position du cavalier sur le disque dur (1). Les cavaliers peuvent être positionnés sur MASTER, CABLE SELECT (CS) ou SLAVE. Pour que la PEEKBOX soit reconnue, le cavalier du disque dur doit être positionné sur MASTER.

8.2 Raccordement à l'ordinateur (suite)

1. Lorsque le disque dur intégré à la PEEKBOX 4 est déjà formaté, il apparait dans le "Poste de travail" (image ci-dessous).

Votre PEEKBOX 4 peut alors s'utiliser exactement comme un disque dur.

Important: Le disque dur livré avec la PEEKBOX 4 est formaté par PEEKTON et doit être détecté par le PC lors du branchement. Il est donc inutile de procéder au formatage.

Attention : Avant toute manipulation, faites une sauvegarde de vos données !

Pourquoi formater le disque dur ?

Lorsque vous achetez un disque dur neuf, la surface magnétique est vierge de toute information. Le formatage du disque dur va permettre de créer les pistes où seront enregistrées vos informations.

Note importante :

Il est nécessaire de faire attention à vos manipulations lors de la création de la partition puis du formatage de votre disque dur. Attention à ne pas exécuter les commandes suivantes sur votre ordinateur pendant le processus de formatage de la PEEKTOX 4. Si vous procédez aux manipulations suivantes sur le disque dur de votre système, votre ordinateur ne pourrait plus redémarrer.

ASSUREZ VOUS QUE VOUS ALLEZ FORMATER LE DISQUE DUR DE LA PEEKBOX 4 ET NON CELUI DE VOTRE ORDINATEUR. EN REGLE GENERALE LE DISQUE DUR DE VOTRE ORDINATEUR EST APPELE (C).

Si vous pensez ne pas être en mesure de formater votre disque dur sans problème, n'hésitez pas à faire appel à une personne ayant déjà effectué cette manipulation.

Nous déclinons toute responsabilité en cas de perte de données dues à une mauvaise manipulation.

Sous Windows 2000 ou XP, vous pouvez créer une partition et formater le disque dur en utilisant le gestionnaire de disques.

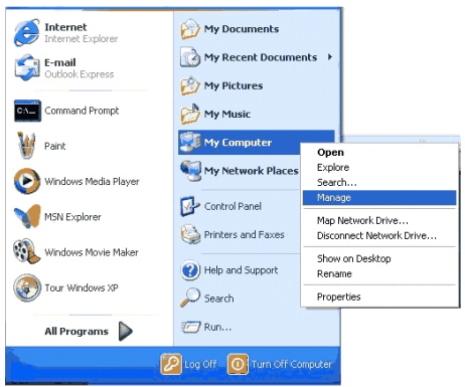

1. Faites un clic droit sur l'icône du "Poste de travail" et dans le menu contextuel, choisissez "Gérer".

9.1 Sous windows 2000 / XP (suite)

1. Vous accédez au logiciel "Gestion de l'ordinaire". Désélectionnez "Gestion des disques" dans la colonne de gauche. Dans la partie droite, faites un clic droit puis créez une partition.

1. Une aide à la création du disque dur apparait. Cliquez sur "Suivant".

9.1 Sous windows 2000 / XP (suite)

1. Une aide à la partition du disque dur apparait. Cochez la case "Partition principale" et cliquez sur "Suivant".

1. Pour désirer plusieurs partitions, entrez la taille de partition désirée. Vérifiez si la taille indiquée est celle de votre disque dur. Si vous ne souhaitez créer qu'une seule partition, cliquez sur "Suivant".

9.1 Sous windows 2000 / XP (suite)

1. Attribuez une dette pour nommer votre disque (Windows vous en attribue une par défaut).

Attention: La dette ne doit pas être déjà attribuée à un autre disque, ne pas attribuer la dette "C" à votre PEEKBOX 4.

Cliquez ensuite sur "Suivant".

1. Choisissez "NTFS" en tant que format de la partition. Nommez le volume "PEEKBOX" par exemple. N'oubliez pas de cocher la case "Effectuer un formatting rapide". Cliquez ensuite sur "Suivant".

9.1 Sous windows 2000 / XP (suite)

1. Cliquez “Terminé” pour finir la création de la partition.

1. Attendez jusqu'à l'apparition de la mention "SAIN". Fermez le logiciel "Gestion de l'ordinateur".

1. Fermez toutes les applications et redémarrez votre ordinateur pour que le formatage soit visible.

Installation du driver sous windows 98SE ou me

Installation du driver sous 98SE ou ME (Windows 2000 et XP contiennent déjà les drivers USB)

1) Exécutez le fichier "setup.exe" se situant dans le CD d'installation fourni avec votre PEEKBOX4.

La fenêtre suivante vous propose de continuer l'installation en incluant sur : Suivant

2) L'installation du driver débute. 3) Suivez les instructions à l'écran. 4) Rebootez votre PC à la fin de l'installation. 5) Vous devez voir le nouveau disque dur dans l'explorateur de WINDOWS.

11.1 Sous windows 98SE ou me

Avant de d'effectuer la partition et le formatage du disque dur sous Windows 98se ou ME, il est impératif d'avoir installé au préalable le driver fourni avec l'appareil (voir chapitre 10).

NOTE IMPORTANTE ASSUREZ VOUS QUE VOUS ALLEZ FORMATER LE DISQUE DUR DE LA PEEKBOX 4 ET NON CELUI DE VOTRE ORDINATEUR. UN FORMATAGE DU DISQUE DUR DE VOTRE ORDINATEUR EFFACERA Toute LES INFORMATIONS ET DONNEES SE TROUVANT A L'INTERIEUR ET VOTRE ORDINATEUR NE POURRA PLUS REDEMARRER.

1. Dans la barre des tâches de Windows, cliquez sur "Démarrer", puis "Exécuter"… La fenêtre de dialogue suivante apparait. Tapez "fdisk" dans le champ "Ouvrir" puis cliquez sur le bouton "OK".

1. Une fenêtre du DOS apparait.

Sélectionnez la ligne 5 : "Changer le disque en cours." puis tapez "Entrée" sur votre clavier.

11.1 Sous windows 98SE ou me

1. La fenêtre DOS ci-dessous apparait. Tapez le N° du dernier disque qui s'affiche sur votre fenêtre (ici N°2). Puis tapez "Entrée" sur votre clavier pour valider.

Vous pouvez vérifier la taille du disque dur de votre PEEKBOX 4 (A)

1. La première fenêtre DOS réapparaît.

Sélectionnez cette fois la ligne 1 "Créez une partition DOS, ou une partition logique". Puis tapez sur "Entrée" sur votre clavier pour valider.

11.1 Sous windows 98SE ou me

1. La fenêtre ci-dessous apparaît. Sélectionnez la ligne 1 “Créez une partition DOS primaire”. Puis de nouveau, tapez “Entrée” sur votre clavier pour valider.

1. Patientez quelques minutes (selon la taille du disque dur) jusqu'à la création et la vérification complète de cette partition (100%).

11.1 Sous windows 98SE ou me

1. Après la création et la vérification de l'intégrité du disque dur, la fenêtre ci-dessous apparait. Tapez "O" (Oui) pour accepter l'utilisation du maximum de la taille du disque dur pour la partition DOS primaire.

Le gestionnaire DOS peut aussi vous demander la capacité que vous pouvez utiliser. Dans ce cas, entrez la taille désirée en Mo ou le pourcentage. Puis tapez "Entrée" sur votre clavier pour valider.

1. De nouveau, une vérification de l'intégrité du disque dur démarre. Une fois la vérification terminée, la partition DOS est créée.

11.1 Sous windows 98SE ou me

1. Appuyez sur la touche "ESC". Un message vous demandant de redémarrer Windows apparaît. Appuyez sur "Entrée" pour valider. Redémarrez votre ordinateur, votre disque dur est maintenant partitionné.

1. Débranchez, faites rebrancher votre PEEKBOX. Un nouveau volume est présent dans le "Poste de travail." Faites ensuite un clic droit sur ce nouveau volume et choisissez "Formater". Puis cliquez sur "Formater".

Clef USB ou autre Disque dur externe

Après le formatage, votre disque est prêt à être utilisé.

Transférer vos fichiers de votre PC à votre peekbox 4

Après avoir branché la PEEKBOX 4 à votre ordinateur, vous devez effectuer le transfert des fichiers que vous souhaitez sauvegarder sur la PEEKBOX 4.

1. Ouvrez votre dossier "Films" par exemple et également le dossier de votre PEEKBOX 4.
2. Sélectionnez le fichier que vous souhaitez mettre dans la PEEKBOX 4. Faites un clic droit sur ce fichier et cliquez sur "Copier".

1. Positionnez votre curseur sur le dossier de la PEEKBOX 4, faites un clic droit puis cliquez sur "Coller".

Transférer vos fichiers de votre PC à votre peekbox 4 (suite)

1. Le transfert peut prendre plusieurs minutes selon la taille des fichiers à transférer. Une fois terminée, si vous souhaitez transférer d'autres fichiers, recommencez la manipulation.

Note: Il n'y a pas de limite au nombre de dossiers/sous-dossiers qui peuvent être créés sur la PEEKBOX 4 mais le temps d'accès ou de recherche croît significativement lorsque le nombre de dossiers est supérieur à 6400.

La PEEKBOX 4 reconnaît les fichiers et dossiers avec des noms supérieurs à 256 caractères.

Nous vous conseillons de stocker au maximum 500 fichiers par dossier afin de ne pas solliciter le microprocesseur trop fréquemment, pendant les phases de recherche.

La PEEKBOX 4 possède une sortie DVI, S-Video, Vidéo composite et Composantes Y Pb Pr. En fonction des possibilités de votre récepteur de télévision, vous pouvez utiliser seulement l'une ou l'autre des sorties vidéo de la PEEKBOX 4. Les signaux sonores peuvent être envoyés soit sur votre téléviseur, soit sur un ensemble HIFI à l'aide des deux sorties audio stéréo ou des sorties digitales coaxiale et optique.

13.1 Liaison vidéo avec un connecteur DVI

1. Reliez la PEEKBOX 4 à votre téléviseur à l'aide du câble DVI pour la vidéo et à l'aide soit des connecteurs RCA (câbles fournis), du câble coaxial (câble fourni) ou du câble optique pour l'audio.
2. Allumez la PEEKBOX 4.
3. Sélectionnez les entrées vidéo et audio appropriées sur votre téléviseur.
4. Appuyez sur la touche SETUP de votre télécommande pour le faire apparaitre, puis sélectionnez avec les touches fléchées l'option "Sortie Video" puis dans la nouvelle fenêtre "DVI".

13.2 Liaison vidéo avec un cordon video composite

1. Reliez la PEEKBOX 4 à votre téléviseur à l'aide du câble Video Composite (câble fourni) pour la vidéo et à l'aide soit des connecteurs RCA (câbles fournis), du câble coaxial (câble fourni) ou du câble optique pour l'audio.
2. Allumez la PEEKBOX 4.
3. Sélectionnez les entrées vidéo et audio appropriées sur votre téléviseur.
4. Appuyez sur la touche SETUP de votre télécommande pour le faire apparaitre, puis sélectionnez avec les touches fléchées l'option "Sortie Video" puis dans la nouvelle fenêtre "Video Composite" pour le faire apparaitre.

13.3 Liaison vidéo avec un câble s-video

1. Reliez la PEEKBOX 4 à votre téléviseur à l'aide du câble S-Video pour la vidéo et à l'aide soit des connecteurs RCA (câbles fournis), du câble coaxial (câble fourni) ou du câble optique pour l'audio.
2. Allumez la PEEKBOX 4.
3. Sélectionnez les entrées vidéo et audio appropriées sur votre téléviseur.
4. Appuyez sur la touche SETUP de votre télécommande pour le faire apparaitre, puis sélectionnez avec les touches fléchées l'option "Sortie Video" puis dans la nouvelle fenêtre "S-Video".

13.4 Liaison vidéo à des composantes séparées (Y Pb Pr)

1. Reliez la PEEKBOX 4 à votre téléviseur à l'aide des câbles de Composantes Séparées (YPbPr) pour la vidéo et à l'aide soit des connecteurs RCA (câbles fournis), du câble coaxial (câble fourni) ou du câble optique pour l'audio.
2. Allumez la PEEKBOX 4.
3. Sélectionnez les entrées vidéo et audio appropriées sur votre téléviseur.
4. Appuyez sur la touche SETUP de votre télécommande pour le faire apparaitre, puis sélectionnez avec les touches fléchées l'option "Sortie Video" puis dans la nouvelle fenêtre "YPbPr".

14.1 Liaison audio à l'aide des prises RCA

1. Reliez la PEEKBOX 4 à votre chaîne Hi-Fi à l'aide des connecteurs RCA (câbles fournis).
2. Allumez la PEEKBOX 4.
3. Sélectionnez les entrées audio appropriées sur votre chaîne Hi-Fi.

14.2 Liaison audio numérique (5.1) à l'aide du câble coaxial

1. Reliez la PEEKBOX 4 à votre chaîne Hi-Fi ou à votre amplificateur à l'aide du câble coaxial (câble fourni).
2. Allumez la PEEKBOX 4.
3. Sélectionnez les entrées audio appropriées sur votre chaîne Hi-Fi ou à votre amplificateur.

14.3 Liaison audio numérique (5.1) à l'aide du câble optique

1. Reliez la PEEKBOX 4 à votre chaîne Hi-Fi ou à votre amplificateur à l'aide du câble optique.
2. Allumez la PEEKBOX 4.
3. Sélectionnez les entrées audio appropriées sur votre chaîne Hi-Fi ou à votre amplificateur.

Liaison de la peekbox 4 à un ou plusieurs disques durs externes

La PEEKBOX 4 possède également deux ports USB Host qui vous permettent de relier l'appareil à deux disques durs externes branchées sur l'USB pour pouvoir visionner les fichiers sur votre téléviseur.

La PEEKBOX 4 peut fonctionner sans disque dur, vous pouvez donc connecter vos disques durs externes pour lire les données qui y sont stockées sur votre téléviseur ou un rétroprojecteur.

16.1 Menu SETUP - général

Avant d'utiliser votre PEEKBOX, il est nécessaire de configurer les différents paramètres.

Appuyez sur le bouton SETUP de la télécommande, de façon à afficher les options du menu SETUP.

La fenêtre principale affiche les options de configuration pour :

- La TV (TV), - Le réseau (Network), - Le réseau sans fil (Wireless), - Lecture des fichiers (Playback), - Divers (Misc).

Le menu "TV" permet de paramétrer les sorties audio/vidéo.

Le menu "Réseau" permet de régler les paramètres réseau de la PEEKBOX.

Le menu "Réseau sans fil" permet de régler les paramètres Wi-Fi de la PEEKBOX.

Le menu "Lecture des fichiers" permet de régler les paramètres de lecture de la PEEKBOX.

Le menu "Divers" permet d'accéder aux paramètres généraux de la PEEKBOX.

16.2 Menu SETUP - TV

Afin d'accéder aux paramètres de sortie vidéo, utilisez la flèche de navigation de droite de la télécommande afin de sélectionner l'icône TV puis valider en appuyant sur ENTER ENTER.

Une fois dans le menu "TV", appuyez sur ENTER ENTER sur chaque ligne pour configurer toutes les options de configuration disponibles.

• Prise SP/DIF (SP/DIF out) : Downmix et Passthrough
• Canaux audio (Audio Channel) : 2 canaux et 5 + 1
• Sorties Vidéo (Video out): S-Video, Component, DVI...
• Standard TV (TV Standard): PAL, NTSC
• Type de TV (TV Type) : 4:3, 16:9

Cette option permet de commuter la sortie SP/DIF (sortie audio digital optique) entre Downmix (2 canaux) et Passthrough (compatible DTS à travers un ampli).

2. Canaux audio (audio channel): 2 canaux et 5 + 1

Cette option permet de choisir entre la sortie 2 canaux (Droite/Gauche) ou 5.1.

3. Sorties vidéo (video out) : s-video, component, DVI...

Cette option permet de choisir entre les sorties S-Video, Component YUV, DVI...

Cette option permet de commuter le standard couleur de la sortie vidéo de votre PEEKBOX entre PAL et NTSC.

5. Type de TV (TV type):4:3,16:9

Cette option permet de commuter le format de sortie vidéo de votre PEEKBOX entre 4:3 et 16:9.

Après avoir choisi les paramètres, appuyez sur SETUP à nouveau pour valider.

16.3 Menu SETUP - réseau

Afin d'accéder aux paramètres du réseau, utilisez la flèche de navigation de droite de la télécommande afin de sélectionner l'icône Réseau (Network) puis. Valider en appuyant sur ENTER.

Une fois dans le menu "Réseau" (Network), appuyez sur ENTER sur chaque ligne pour configurer toutes les options de configuration disponibles.

• Activé (Enable) : Wired / Wireless
• Adresse Setup (Address Setup) : Auto, Manuel.
• Adresse IP (IP Address)
• Masque de sous-réseau (Netmask)
• Routeur (Gateway)
• Activer le réseau filaire (Wire Apply) : 2 possibilités d'affichage "échouer" ou "activer".
• Activer le réseau sans fil (Wireless Apply) : 2 possibilités d'affichage "échouer" ou "activer". Si le réseau sans fil est activé, le système passe automatiquement à la page suivante.
• Adresse MAC (MAC Address): Affiche les informations sur l'adresse MAC (Filaires/Sans fil).

1. Activé (enable) : wired / wireless

Cette option permet d'activer le réseau sans fil ou filaire.

2. Adresse setup (address setup) : auto, manuel

Cette option permet de déterminer si l'adresse IP et le masque de sous-réseau de votre PEEKBOX seront entrés manuellement ou automatiquement.

Si vous avez choisi l'option "auto" dans le sous-menu précédent "Adresse Setup", l'adresse IP est configurée automatiquement, vous n'avez donc rien à changer.

Si vous avez choisi l'option "manuel" dans le sous-menu précédent "Adresse Setup", vous pourrez attribuer manuellement votre adresse IP.

4. Masque de sous-réseaux (Netmask)

Si vous avez choisi l'option "auto" dans le sous-menu précédent "Adresse Setup", le masque de sous-réseau est configuré automatiquement, vous n'avez donc rien à changer.

Si vous avez choisi l'option "manuel" dans le sous-menu précédent "Adresse Setup", vous pourrez attribuer manuellement votre masque de sous-réseau.

5. Routeur (gateway)

Cette option vous permet d'attribuer une adresse pour votre routeur. L'adresse du routeur ne peut être entrée que manuellement. Cette adresse se trouve sur la notice d'utilisation de votre routeur.

6. Activer le réseau filaire (wire apply) : 2 possibilités d'affichage “échouer” ou “activer

Cette option vous permet de vérifier l'activation du réseau filaire. Si il fonctionne correctement, l'inscription "succès" sera affichée. Dans le cas contraire, l'inscription "échec" s'affichera. L'activation du réseau filaire peut échouer pour plusieurs raisons : câble réseau débranché, routeur mal configuré, erreur de configuration de la PEEKBOX...

7. Activer le réseau sans fil (wireless apply): 2 possibilités d'affichage "échouer" ou "activer

Si le réseau sans fil est activé, le système passe automatiquement au menu suivant "Réseau sans fil" (Wireless).

Cette option permet d'afficher l'adresse MAC (ou adresse physique) de votre PEEKBOX 4.

Après avoir choisi les paramètres, appuyez sur SETUP à nouveau pour valider.

16.4 Menu SETUP - réseau sans fil

Afin d'accéder aux paramètres du réseau sans fil, utilisez la flèche de navigation de droite de la télécommande afin de sélectionner l'icône Réseau sans fil (Wireless) puis valider en appuyant sur ENTER.

Une fois dans le menu "Réseau sans fil" (Wireless), appuyez sur ENTER sur chaque ligne pour configurer toutes les options de configuration disponibles.

Si le Réseau sans fil (Wireless) est choisi dans l'étape précédente, l'écran ci-dessus s'affichera.

- ESSID - Canal (Channel) - Cryptage WEP (Encryption WEP) - Clé WEP (WEP Key) - Activer (Apply) : 2 possibilités d'affichage “échouer” ou “activer”.

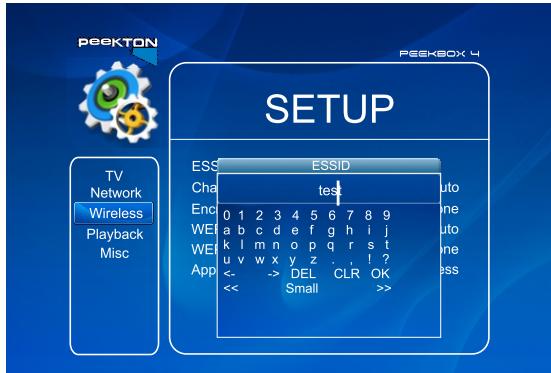

1. ESSID

Cette option vous permet de rentrer manuellement le nom du réseau Wifi sur lequel vous pouvez connecter votre PEEKBOX. Un nom par défaut a déjà été attribué. Si vous souhaitez sélectionner un nom pour l'ESSID, il devra impérativement être identique au nom ESSID du routeur (voir la notice d'utilisation de votre routeur).

2. Canal (channel)

Sur la PEEKBOX 4, vous avez le choix entre 13 canaux disponibles. Chaque canal correspond à une fréquence d'émission donnée. Nous préconisons de déchooser entre le canal 3, 7 ou 11 qui sont souvent les moins surcharges.

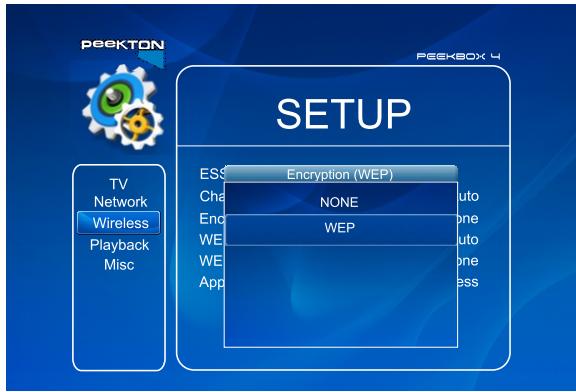

3. Cryptage WEP (encryption WEP)

Cette option permet de choisir si vous désirez un cryptage WEP ou non. Le cryptage WEP permet d'éviter qu'un pirate ordinateur pénètre votre réseau.

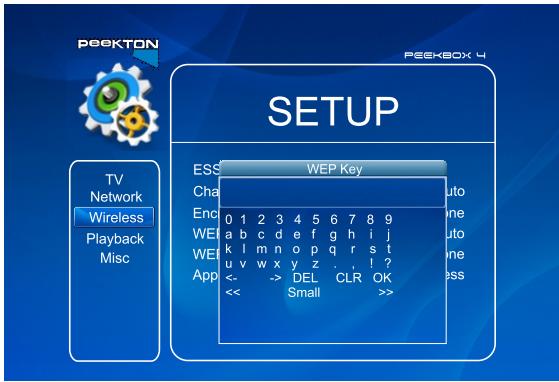

4. Clé WEP (WEP key)

Si vous avez décidé d'utiliser un cryptage WEP, entrez ici manuellement la clé WEP. C'est à vous de désirer le code (clé WEP) de votre cryptage.

5. Activer (apply) : 2 possibilités d'affichage “échouer” ou “activer

Cette option vous permet de vérifier l'activation du réseau sans fil. Si il fonctionne correctement, l'inscription "succès" sera affichée. Dans le cas contraire, l'inscription "échoué" s'affichera. L'activation du réseau sans fil peut échouer pour plusieurs raisons : routeur mal configuré, erreur de configuration de la PEEKBOX...

Après avoir choisi les paramètres, appuyez sur SETUP à nouveau pour valider.

16.5 Menu SETUP - lecture des fichiers

Afin d'accéder aux paramètres de lecture des fichiers, utilisez la flèche de navigation de droite de la télécommande afin de sélectionner l'icône Lecture (Playback) puis. Valider en appuyant sur ENTER.

Une fois dans le menu "Lecture" (Playback), appuyez sur ENTER sur chaque ligne pour configurer toutes les options de configuration disponibles.

• Affichage vidéo (Video Display) : Original (Letterbox), Étendu (Pan-Scan), plein écran.
• Position des sous-titres (Sub Position): Haute, Moyenne, Basse.
• Taille des sous-titres (Sub Size): Petit ou grand.
• Couleur des sous-titres (Sub Color) : Choix entre 10 couleurs différentes.
• Intervalle de défilement (Slide Interval): Choix entre 3 sec, 5 sec, 10 sec ou 20 sec.

16.5 Menu SETUP - lecture des fichiers (suite)

1. Affichage vidéo (Video Display): Original (Letterbox), Étendu (Pan-Scan), plein écran

Cette option permet de modifier la taille de l'image. Différentes tailles sont accessibles : letter box (originale), Pan-Scan (étendu) et plein écran.

1. Position des sous-titres (Sub Position): Haute, Moyenne, Basse

Cette option permet de paramétrer la position des sous-titres. Vous avez le choix entre haute, moyenne, basse. Cette option est également accessible pendant la lecture d'un fichier (voir p83).

1. Taille des sous-titres (Sub Size) : Petit ou grand

Cette option permet de régler la taille des sous-titres. Vous avez le choix entre 2 tailles : petit et grand.

1. Couleur des sous-titres (Sub Color) : Choix entre 10 couleurs différentes

Cette option permet de changer la couleur des sous-titres. Vous avez le choix entre 10 couleurs différentes.

1. Intervalle de défilament (Slide Interval): Choix entre 3 sec, 5 sec, 10 sec ou 20s

L'intervalle de défillement ne concerne que les images et photos.

Lors de la lecture d'un diaporama, vous pouvez choisir le temps de défilement des photos/images entre 3, 5, 10 ou 20 secondes.

Après avoir choisi les paramètres, appuyez sur SETUP à nouveau pour valider.

16.6 Menu SETUP - divers

Afin d'accéder aux paramètres généraux, utilisez la flèche de navigation de droite de la télécommande afin de sélectionner l'icône Divers (Misc) puis valider en appuyant sur ENTER ENTER.

Une fois dans le menu "Divers" (Misc), appuyez sur ENTER sur chaque ligne pour configurer toutes les options de configuration disponibles.

• Langages de l'OSD (OSD Language) : Français, Anglais, Allemand, Espagnol (langue du menu).
• Changement du mot de passe Administrateur (Change admin. password)
• Sélection de l'image de l'arrière-plan (Select Background)
• Utilisez l'image originale de l'arrière-plan (Use Def Background)
• Affichez la version du firmware (Show Firmware Ver)
• Paramètre par défaut (Factory Reset)
• MAJ Firmware (Firmware Upgrade)

1. Langages de l'OSD (OSD Language): Français, Anglais, Allemand, Espagnol (langue du menu)

Voici le choix entre 4 langues pour l'OSD de la PEEKBOX4: anglais, français, allemand, espagnol.

1. Changement du mot de passe Administrateur (Change admin. password)

Afin de préserver la confidentialité de vos données, il est possible d'attribuer un mot de passe pour les dossiers que vous souhaitez protéger (p55-58). Le mot de passe ne peut excéder 4 caractères.

1. Sélection de l'image de l'arrière-plan (Select Background)

Cette option vous permet de sélectionner un fichier JPEG de votre choix comme image d'arrière plan (p59-60).

1. Utilisez l'image originale de l'arrière-plan (Use Def Background)

Cette option vous permet de sélectionner l'image par défaut attribuée pour l'arrière-plan (p60).

1. Affichez la version du firmware (Show Firmware Ver)

Cette option vous permet de vérifier qu'elle est la dernière version de la mise à jour du firmware (voir p103).

1. Paramètre par défaut (Factory Reset)

Cette option permet d'effectuer un retour aux paramètres d'usine, soit une remise à zéro de la PEEKBOX 4 (p61-62).

Cette option permet de faire les mises à jour du firmware de la PEEKBOX 4 (p103-104).

Fonctions du mot de passe

De façon à protégérer vos dossiers, vous devez en priorité changer le mot de passer administrateur par défaut.

Mot de passe Administrateur par défaut : 0000 (quatre zéros).

Il est recommandé de changer le mot de passe par défaut lors de l'installation de votre PEEKBOX 4.

MOT DE PASSE ADMINISTRATEUR :

(Utilisez cette espace pour écrire le nouveau mot de passe)

Le mot de passe est aussi requis afin de rétablir les paramètres par défaut.

Effectuez une Reset matériel si vous avez perdu le mot de passer (voir p62).

Protection individuelle des dossiers à l'aide d'un mot de passe

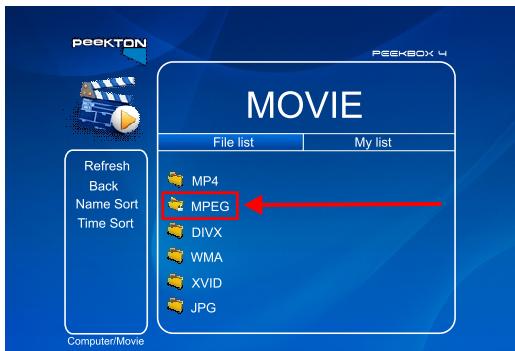

1. Utilisez les flèches de navigation de la télécommande pour sélectionner le dossier à protéger.

1. Appuyez sur le bouton LOCK de votre télécommande.

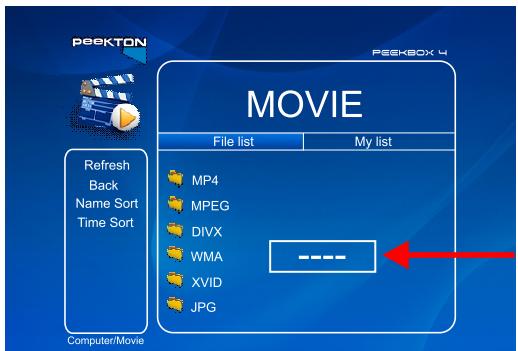

1. Entrez le mot de passe Administrateur puis validez avec le bouton ENTER.

1. Les dossiers protégés par un mot de passe sont affichés avec une icône de dossier protégé.

Pour accéder à un dossier protégé par un mot de passe

1. Utilisez les flèches de navigation de la télécommande pour sélectionner le dossier.

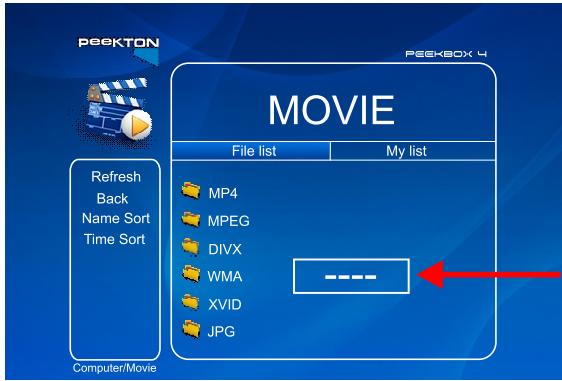

2. Une fenêtre permettant l'entrée d'un mot de passe apparait. Entrez le mot de passe afin d'accéder au dossier.

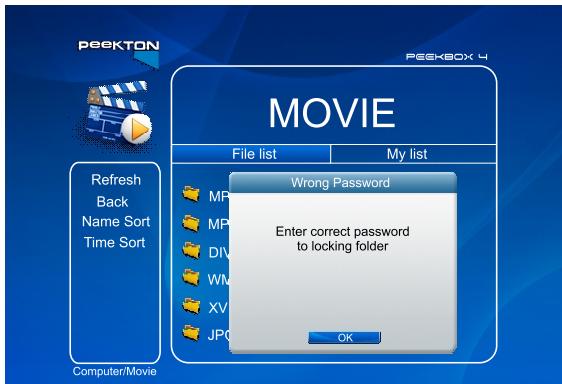

1. L'entrée d'un mot de passe incorrect affiche la fenêtre ci-dessous.

NOTE: Le mot de passe est sensible à la casse (majuscule/minuscule).

Enlever le mot de passe sur un dossier

1. Utilisez les flèches de navigation de la télécommande pour sélectionner le dossier.

1. Appuyez sur le bouton LOCK de votre télécommande.
2. Entrez le mot de passe Administrateur puis validez avec le bouton ENTER.

16.8 Menu SETUP - divers - image de l'arrière-plan

Modification de l'image de l'arrière-plan

Appuyez sur le bouton ENTER de la télécommande pour valider et passer à la fenêtre ci-dessous.

Appuyez sur le bouton ENTER cer de la

télécommande pour valider et passer à la fenêtre ci-dessous.

Modification de l'image de l'arrière-plan (suite)

L'image de l'arrière-plan du menu SETUP, et des écrans de lecture peut être changée par une autre selon vos préférences.

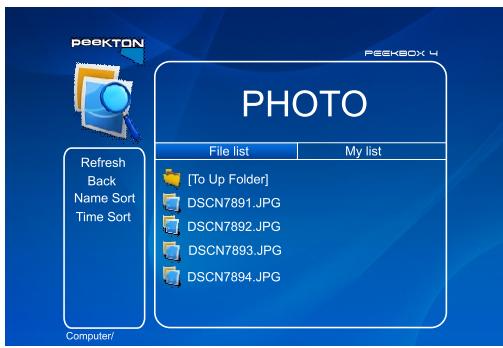

Un sélecteur de fichier apparait (image 3) qui vous permet de naviguer et de sélectionner un fichier image avec une extension JPEG.

N'importe lequel de ces fichiers image peut être appliqué comme image de l'arrière-plan.

Sélectionnez le fichier image et appuyez sur le bouton ENTER de la télécommande. L'image de l'arrière plan sera appliquée.

L'image de l'arrière plan peut être sélectionnée depuis le disque dur de la PEEKBOX 4, d'un espace de stockage, depuis un hôte USB ou du réseau depuis un dossier partagé sur un PC.

La résolution maximale qui peut être utilisée comme image de l'arrière-plan est de 1920 x 1080.

Attention

Si vous choisissez une image claire comme image d'arrière-plan, les menus ne seront pas visibles.

Préférez une image plus nombre (image ci-contre).

Pour revenir sur l'image par défaut, utilisez "Image par défaut" sous le SETUP "Divers" (voir image ci-contre).

Retour sur les paramètres usine

La fonction de retour sur les paramètres usine se trouve dans SETUP "Divers". Pour retourner aux paramètres d'usine :

1. Sélectionnez “Paramètres par défaut” (image ci-dessous). Appuyez sur le bouton ENTER de la télécommande pour valider et passer à la fenêtre 2.

1. Entrez le mot de passe Administrateur lorsqu'il vous est demandé (Image 2).
2. Sélectionnez OUI (Yes), appuyez sur la touche ENTER de la télécommande.

ATTENTION: Le retour aux paramètres usine ne peut pas être effectué si le mot de passe Administrateur n'est pas correct. Le mot de passe par défaut est « 0000 »

16.9 Menu SETUP - divers - paramètres par défaut (suite)

Un reset matériel est nécessaire quand la PEEKBOX 4 voit ses performances de lecture diminuées. Un reset matériel peut être nécessaire si vous oubliez le mot de passe Administrateur.

1. Eteignez la PEEKBOX 4 complètement. Débranchez le cordon d'alimentation.
2. Simultanément, appuyez sur les boutons STOP et OK sur le produit (pas sur la télécommande). Patientez 10 secondes.
3. Branchez le câble d'alimentation. Patientez 10 secondes.
4. Allumez Votre PEEKBOX 4.
5. Le produit fait un RESET et retourne aux paramètres par défaut.

17.1 Installation des protocoles nécessaires au fonctionnement en réseau

Le paramétrage détaillé ci-dessous peut s'effectuer sous Windows XP Professionnel ou Windows XP Familial.

Afin de connecter la PEEKBOX 4 à votre réseau local ou à un PC individuel, il est nécessaire de configurer le protocole Internet sur votre PC.

1. Sous Windows XP, cliquez sur "Démarrer".
2. Puis, Clic droit sur "Favoris réseau".

La fenêtre ci-dessous apparait.

1. Clic droit sur "Connexion au réseau local".
2. Puis dans le menu contextuel, cliquez sur "Propriétés".

17.1 Installation des protocoles nécessaires au fonctionnement en réseau (suite)

1. Les propriétés Windows de la connexion locale apparaissent (fenêtre de droite).
2. Choisissez "Protocole Internet (TCP/IP)".
3. Cliquez ensuite sur "Installer"...

1. Sélectionnez "Protocole".
2. Puis cliquez sur "Ajouter".

17.1 Installation des protocoles nécessaires au fonctionnement en réseau (suite)

1. Une fenêtre listant la liste des protocoles disponibles s'affiche (image ci-contre).
2. Sélectionnez : "Protocole de transport compatible NWLink IPX/SPX/NetBios".
3. Puis, cliquez sur "OK" pour valider.

Il est possible que Windows XP vous demande son disque d'installation, insérez-le dans le lecteur, puis suivez les instructions affichées à l'écran.

1. Deux lignes ont été ajoutées dans les propriétés de connexion (voir image ci-contre). Vérifiez que le "protocole Nwlink" soit bien installé.
2. Puis, cliquez sur "Fermer".

Note: Il est possible qu'un redémarrage de votre ordinateur vous soit demandé, effectuez ce redémarrage.

Partage des dossiers / des disques durs sous windows XP

Partager ses dossiers / disques durs permet de les voir et de les utiliser à partir d'un autre PC du réseau.

Dans le cas de la PEEKBOX 4, cela permet de voir les dossiers/fichiers multimédias partagés se trouvant sur un PC, sur la PEEKBOX 4.

1. Faites un clic droit sur le dossier ou le disque dur complet que vous désirez partager.
2. Puis dans le menu contextuel, clique sur "Partage et sécurité".
3. Si vous avez sélectionné votre disque dur complèt pour le partage, une fenêtre s'ouvre vous informant les risques que cela entraîne (image ci-contre).
4. Si vous désirez quand même partager votre disque dur en entier, cliquez sur :

Si, malgré les risques, vous souhaitez quand même partager la racine du lecteur, cliquez ici.

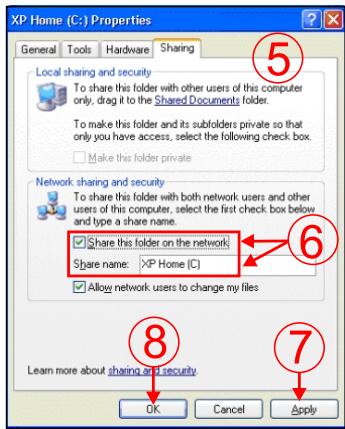

1. Avec avoir décidé de partager un dossier, la fenêtre de partage (image ci-contre) apparait.

Vous avez 3 possibilités :

Partager ce dossier sur le réseau.

Cela vous permet de rendre disponibles vos dossiers et fichiers aux autres utilisateurs du réseau.

Choisir un nom de réseau de façon à le voir sur votre téléviseur. Permettre aux utilisateurs du réseau de modifier les fichiers à travers le réseau.

1. Afin de permettre le partage sur le réseau, cochez :
2. Partager ce dossier sur le réseau.
3. Donnez un nom à ce partage.
4. Cliquez sur "Appliquez".
5. Puis, appuyez sur "OK" pour valider.

17.2 Paramétrage des dossiers partagés sur votre PC sous windows XP (suite)

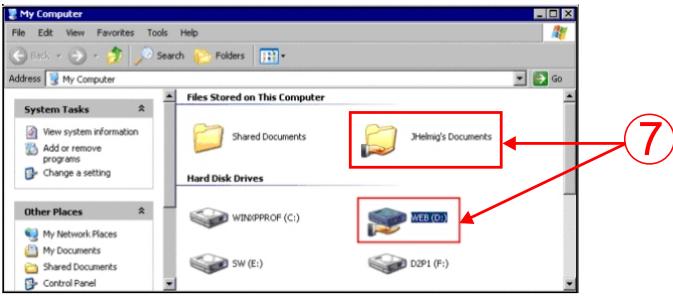

1. Une main apparait sous le dossier/disque dur indiquant qu'il est partagé.

Dans Windows XP Pro, vous pouvez aussi définir les utilisateurs qui pourront avoir accès aux dossiers et fichiers partagés.

Afin d'utiliser le partage de dossier avec la PEEKBOX 4, il est recommandé d'autoriser l'accès invité aux dossiers partagés.

1. Faites un clic droit sur "Poste de travail" et sélectionnez "Gérer".
2. Dans la fenêtre "Gestion de l'ordinateur", cliquez sur "Utilisateurs et groupes locaux".
3. Remarquez le signe X rouge à côté de "Invite".
4. Double cliquez sur le compte invite puis déselectionnez : "le compte est désactivé".

Désactiver le pare-feu de windows

De façon à éviter un traffic non solicité sur votre réseau, Windows XP protège les connections internet à travers un pare-feu (Firewall, ICF). ICF est automatiquement activé avec Windows XP (SP-2). Si IFC est activé sur votre PC, votre PEEKBOX 4 ne pourrait pas acceder aux fichiers résidents sur votre PC.

Suivez cette procédure pour le désactiver :

1. Cliquez "Démarrer", puis sur "Panneau de configuration".
2. Dans le panneau de configuration, cliquez sur "Centre de sécurité" (image ci-contre).

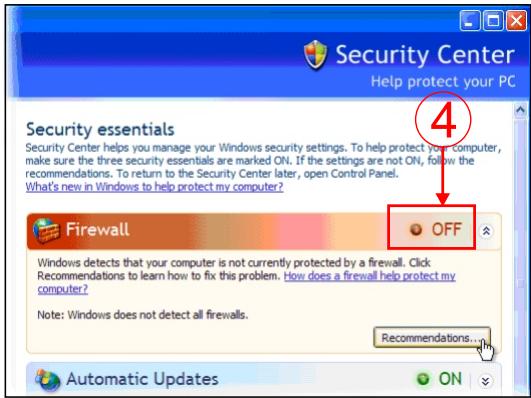

1. Dans la fenêtre "Centre de sécurité Windows", cliquez sur "Firewall Windows".
2. Dans la fenêtre du "Firewall Windows", sélectionnez "OFF" de façon à désactiver le firewall, puis cliquez sur "OK".
3. Fermez le centre de sécurité et le panneau de configuration.

Note: Désactiver le pare-feu n'est pas recommandé par Windows et présente des risques.

Défaut de fonctionnement

Dans certaines installations de Windows XP, la procédure de partage réseau peut ne pas fonctionner correctement. Selon Microsoft, pour faire fonctionner un partage réseau vous avez uniquement besoin d'un protocole NetBIOS.

Les protocoles NetBIOS sont : NetBEUI, IPX/SPX, TCP/IP.

Si vous avez déjà installé un protocole NetBios, vous êtes prêt.

Cependant, quelques fois il peut ne pas fonctionner, et peut requérir l'installation du protocole NETBEUI. Windows XP Pro n'installe pas par défaut ce protocole.

Installation du protocole NetBEUI

1. Sous Windows XP, cliquez sur "Démarrer".
2. Puis, Clic droit sur "Favoris réseau".

La fenêtre ci-dessous apparait.

1. Clic droit sur "Connexion au réseau local".
2. Puis dans le menu contextuel, cliquez sur "Propriétés".

17.3 Installation du protocole netbeui nécessaire au fonctionnement en réseau (suite)

1. Les propriétés Windows de la connexion locale apparaissent (fenêtre de droite).
2. Choisissez "Protocole Internet (TCP/IP)".
3. Cliquez ensuite sur "Installer"...

1. Sélectionnez "Protocole".
2. Puis cliquez sur "Ajouter".

17.3 Installation du protocole NETBEUI nécessaire au fonctionnement en réseau (suite)

1. Une fenêtre listant les protocoles disponibles s'affiche (image ci-dessous).
2. Sélectionnez "Disque fourni".
3. Cliquez sur "Parcourir"...

Note : Le protocole NetBEUI n'est pas encore dans la liste.

1. Insérez le CD de Windows XP Professionnel ou Familial dans le lecteur de CD-ROM.
2. Parcourir jusqu'à CD drive :\VALUEADD\MSFT\NET\NETBEUI, Sélectionnez NETNBF.inf
3. Cliquez sur le fichier puis installez.

Redémarrez votre ordinateur si vous recevez une alerte l'indiquant afin de finir l'installation.

17.4 Se connecter au réseau filaire (port RJ45)

SCHEMA DE CABLAGE AU RESEAU FILAIRE

Note: Si vous utilisez Windows XP SP2, il est recommandé de désactiver votre pare-feu.

1. Utilisez un cable LAN (Ethernet, RJ-45) pour connecter votre PEEKBOX 4 au réseau à l'aide d'un Switch/Hub routeur.
2. Allumez YOUR PEEKBOX 4 à l'aide du bouton “POWER” (A). La télécommande doit être utilisée. Une fois la page de garde affichée, appuyez sur le bouton “SETUP” (B) de la télécommande.

17.4 Se connecter au réseau filaire (port RJ45) (suite)

1. Utilisez le bouton flèche gauche de la télécommande pour passer sur la colonne de gauche.
2. Depuis la colonne de gauche, utilisez les touches fléchées Haut, Bas pour sélectionner "Network" (réseau), puis "ENTER" sur la télécommande pour valider.
3. La fenêtre ci-dessous apparait.

Utilisez le bouton flèche droit pour passer dans cette nouvelle fenêtre.

Lorsque vous êtes sur une option, appuyez sur ENTER pour faire apparaitre dans une nouvelle fenêtre les options de ce sous-menu.

Choisissez à l'aide des flèches "Haut, Bas" l'option désirée puis validez par ENTER.

1. Sous l'option "Enable", si vous pouvez utiliser votre PEEKBOX 4 avec un réseau filaire, CHOISSEZ "Filaire". Si le réseau est paramétré correctement, le mot "Succès" apparait devant "Activation du réseau filaire" (Wire Apply).

PARAMTRAGE IP

Paramétrage Auto : Auto Assignation à la PEEKBOX 4 d'une adresse IP depuis le serveur DHCP (Le serveur DHCP est un mécanisme qui attribut automatiquement une adresse IP à un périphérique réseau). Lorsque le paramétrage est en “Auto” l'adresse IP, le masque de sous-réseaux et l'adresse du routeur est à 0.0.0.0.

Paramétrage manuel : Entrez manuellement une adresse IP.

1. Sélectionnez l'option "Adresse IP" à l'aide des touches Haut, Bas de la télécommande.
2. Appuyez sur la touche ENTER (ENTER) de la télécommande.
3. La fenêtre suivante apparait.

Adresse IP

192.168.001.002

1. Entrez l'adresse IP de votre PEEKBOX 4 à l'aide des touches numériques de votre télécommande : en règle générale, l'adresse doit être du type 192.168.0.x, x étant un numéro de 2 à 254 différent de vos autres périphériques réseau.
2. A l'aide des touches "Haut Bas", sélectionnez l'option "Masque de sous réseau" puis appuyez sur la touche ENTER (ENTER) de votre télécommande. Une nouvelle fenêtre apparait.
3. Dans cette nouvelle fenêtre, à l'aide des touches numériques de votre télécommande, entrez l'adresse du sous-réseau : en règle générale 255.255.255.0, elle doit être identique à celle de votre routeur (elle est indiquée dans son manuel d'utilisation).

Adresse IP

255.255.255.000

1. A l'aide des touches Haut/Bas de votre télécommande, sélectionnez l'option "Routeur" puis appuyez sur la touche ENTER de votre télécommande.
2. Une nouvelle fenêtre apparait. Dans cette nouvelle fenêtre, à l'aide des touches numériques de votre télécommande, entrez l'adresse de votre routeur (elle est indiquée dans le manuel d'utilisation de votre routeur).

17.4 Se connecter au réseau filaire (port RJ45) (suite)

NOTE : Les trois premiers nombres doivent être identiques, et le dernier différent, et ce sur tous les périhériques de votre réseau.

1. Le choix du paramétrage, filaire ou sans fil, ainsi que l'adresse MAC de votre PEEKBOX 4 apparait. Appuyez sur le bouton SETUP de la télécommande pour valider vos paramètres.
2. Une fois que les paramètres sont appliqués, vous pouvez voir les disques et dossiers partagés sur votre écran TV.

Si cela n'apparaît pas immédiatement, vous avez la possibilité de faire un rafraîchissement des périphériques et dossiers partagés associés à votre PEEKBOX 4 en appuyant sur la touche REFRESH de votre télécommande.

1. La fenêtre ci-dessous apparaît. Choisissez l'un des média représentés à l'aide des touches Haut/Bas de votre télécommande puis appuyez sur ENTER.

1. Une nouvelle fenêtre apparait. A l'aide des touches Haut/Bas de votre télécommande, sélectionnez rafraîchir puis ENTER. La PEEKBOX 4 recherche alors tous les péripériques et dossiers partagés du réseau ainsi que les mémoires de masse branchées sur les ports USB de la PEEKBOX 4. La fonction retour permet de revenir vers l'écran précédant.

17.5 Se connecter au réseau sans fil

La PEEKBOX 4 est équipée pour être connectée à un réseau sans fil.

Une fois le paramétrage terminé, la PEEKBOX 4 obtiendra automatiquement du routeur une adresse IP.

Note : Il est conseillé d'utiliser le réseau sans fil dans un environnement avec un minimum d'interférence.

SCHEMA DE CONNEXION AU RESEAU SANS FIL

1. Sous le menu "SETUP", à l'aide des touches flèchées Haut/Bas, sélectionnez "Réseau" (Network), puis. Valider avec la touche ENTER.
2. Passez sur le côté gauche de la fenêtre à l'aide des touches Gauche/Droite de la télécommande.
3. Utilisez les touches pour désigner "Activer" (Enable), puis toujours à l'aide des touches Haut/Bas, Sélectionnez "Réseau sans fil" (Wireless).

17.5 Se connecter au réseau sans fil (suite)

1. Une fois que l'option "sans fil" est sélectionnée, sélectionnez "Appliquez les paramètres sans fil". Le système va automatiquement une adresse IP du routeur (si vos paramétrages sont configurés automatiquement (voir p48).

Les paramètres avancés "sans fil" (menu ci-contre) sont automatiquement affichés pour modification et configuration des paramètres.

1. ESSID : Vous doivent enter le ESSID de votre point d'accès ou de votre routeur.

Avec la touche Flèche Droite de la télécommande, passez sur la fenêtre de droite.

1. Avec les touches Haut/Bas, Sélectionnez ESSID. Une nouvelle fenêtre s'affiche, (image de droite) qui vous permet de naviguer à l'aide des touches et de la télécommande sur les caractères alphanumériques.

1. Naviguez sur le clavier virtuel, pour désirer le nom du ESSID, après chaque caractère choisi, appuyez sur ENTER ENTER pour valider le caractère.

Ce caractère s'affiche en haut du clavier virtuel. Une fois le ESSID désigné, faites OK.

Signification des sigles présents sur le clavier virtuel

Fait avancer le curseur vertical vers la gauche.

Fait avancer le curseur vertical vers la droite.

DEL Efface le caractère à gauche du curseur.

CLR Efface la totalité du ESSID

OK Ferme la fenêtre en enregistrant le ESSID en cours.

Passe les caractères alphabétiques en minuscule.

Passe les caractères alphétiques en majuscule.

Small Caractère minuscule en cours.

Caractère majuscule en cours.

8. CANAL (Channel)

Voudez-vous entrer le CANAL de votre point d'accès ou de votre routeur.

Avec les touches Haut/Bas de votre télécommande, sélectionnez Canal puis ENTER. Une nouvelle fenêtre s'affiche. Toujours avec les touches Haut/Bas de votre télécommande, sélectionnez le Canal puis valider avec ENTER.

Il est nécessaire d'entrer le même N° de canal que celui de votre routeur (voir sa notice d'emploi).

9. Parametres de cryptage

Cryptage (WEP):

Afin de sécuriser votre réseau WIFI, il est préférible d'utiliser un cryptage.

Utilisez les flèches Haut/Bas de votre télécommande pour sélectionner “Cryptage” puis valider avec la touche ENTER. Une nouvelle fenêtre s'affiche. Toujours avec les touches Haut/Bas de votre télécommande, CHOISSEZ "WEP" puis ENTER ENTER Appliquez la même clé (WEP) de cryptage que celle utilisée par votre routeur Wifi (à entrer dans la prochaine étape).

10. ENTRER la clé WEP

Utilisez les flèches Haut/Bas de votre télécommande pour sélectionner "Clef WEP" puis. Valider avec la touche ENTER. - Une nouvelle fenêtre s'affiche. Toujours avec les touches Haut/Bas ou désaissez votre clé WEP. Les manipulations sont identiques à celles du ESSID.

NOTE : La PEEKBOX 4 est sensible à la casse (différenciation majuscule/minuscule), il est donc nécessaire de faire attention à la saisie.

NOTE : En mode WiFi, des images saccadées peuvent être constatées. Ce type de problème est causé principalement par une insuffisance de bande passante disponible entre le routeur sans fil et la PEEKBOX 4.

• Le réseau filaire 10/100 est recommandé pour une liaison HD-video.
• Le réseau filaire est la meilleure solution pour connecter la PEEKBOX 4 à votre PC à travers le réseau.
• Le réseau sans fil offre une grande flexibilité mais le réseau filaire offre de grandes performances en termes de rapidité, de fiabilité et de sécurité spécifiques lors de la diffusion de films haute définition depuis votre PC.

18.1 Lecture des fichiers vidéo

La PEEKBOX 4 est capable de lire les fichiers vidéo qui sont sur votre ordinateur (via le réseau), sur votre matériel de stockage externe (via l'USB Host) ou sur le disque dur intégré à la PEEKBOX 4.

1. Allumez votre PEEKBOX 4. Vérifiez que la connexion entre votre PEEKBOX 4 et votre TV soit correcte.

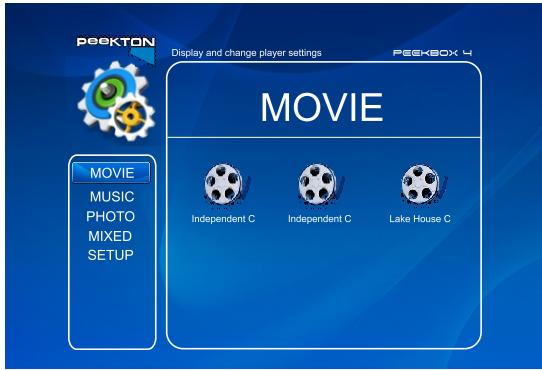

Une fenêtre apparait (voir image ci-contre).

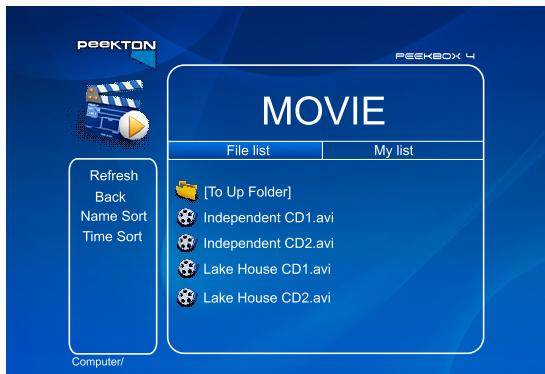

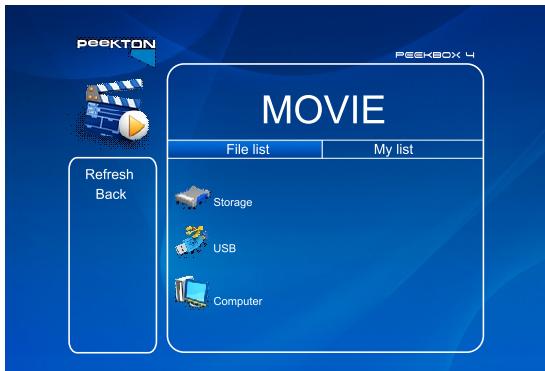

1. Si vous sélectionné "FILM" (Movie) sur la colonne de gauche à l'aide des touches ou puis ENTER de votre télécommande, une liste de tous les fichiers vidéoés disponibles s'affiche.
2. Une fois les fichiers vidéo visibles sur l'écran, utilisez les touches ou de leur télécommande pour trouver le fichier désiré.
3. Appuyez sur PLAY pour une lecture séquentielle ou ENTER pour la lecture du fichier sélectionné.

Si l'objet ou le dossier où se situe vos fichiers vidéo n'apparaît pas ou n'est pas localisé, naviguez dans le menu de gauche à l'aide des touches (écran ci-dessous), sélectionnez REFRESH (A) et appuyez sur ENTER.

18.1 Lecture des fichiers vidéo (suite)

1. Si vous souhaitez revenir à l'écran, au dossier ou à l'objet précédent, appuyez sur le bouton RETURN de la télécommande.

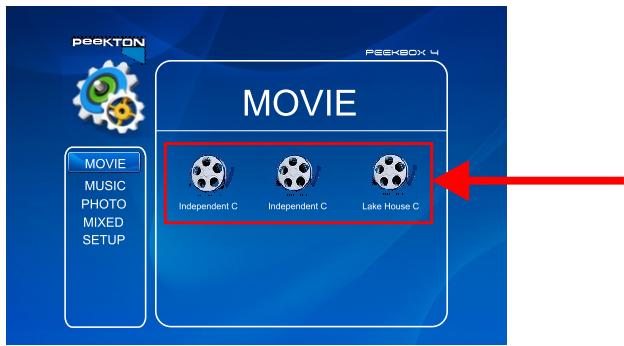

Lorsque la PEEKBOX 4 démarre, une liste de tous les fichiers vidéo récemment lus s'affiche. Elle indique les 6 derniers fichiers lus (voir image ci-dessous).

• Utilisez les touches ou de la télécommande pour sélectionner l'un de ces fichiers.
• Appuyez sur ENTER sur votre télécommande. La lecture reprendra à l'endroit où le film avait été arrêté.

A. La fonction "Trier par Nom" (Name Sort) vous permet de trier vos fichiers par nom. B. La fonction "Trier par date" (Time Sort) vous permet de trier vos fichiers par date. (Certains fichiers AVI ne peuvent être lus en raison d'une incompatibilité de codec. Veuillez vérifier que les codecs de vos fichiers vidéo soient compatibles avec la PEEKBOX 4).

18.2 Paramètres de lecture des fichiers vidéo

Pendant la lecture d'une fichier video, appuyez sur le bouton VOLUME de la télécommande pour voir apparaitre un menu de paramétrage ①.

Utilisez les touches Haut/Bas pour sélectionner les options de paramétrage : Volume, Luminosité (Brightness), Contraste (Contrast), Saturation, Sous-titres (Subtitle).

Appuyez sur ENTER pour sélectionner l'option. Ensuite, appuyez sur les touches Droite/gauche pour modifier les paramétrages de l'option ②.

Volume : change le volume sonore

1. Menu de paramétrage. Appuyez sur ENTER pour sélectionner l'option.
2. Ensuite, appuyez sur les touches Droite/gauche pour modifier les paramètres de l'option.

LUMINOSITE (BRIGHTNESS) : Modifie les paramètres de luminosité

1. Menu de paramétrage. Appuyez sur ENTER pour sélectionner l'option.
2. Ensuite, appuyez sur les touches Droite/gauche pour modifier les paramétrages de l'option.

Contraste: modifie le contraste de l'affichage

1. Menu de paramétrage. Appuyez sur ENTER ENTER pour sélectionner l'option.
2. Ensuite, appuyez sur les touches Droite/gauche pour modifier les paramétrages de l'option.

Position des sous-titres (SUB POS) : change la position de l'affichage des sous-titres

1. Menu de paramétrage. Appuyez sur ENTER (ENTER) pour sélectionner l'option.
2. Ensuite, appuyez sur les touches Droite/gauche pour modifier les paramétrages de l'option.

18.2 Paramètres de lecture des fichiers vidéo (suite)

SOUS-TITRES (SUB FILE) : Changer le sous-titre.

1. Menu de paramétrage. Appuyez sur ENTER pour Sélectionner les options.

SOUS-TITRES (SUB FILE) : Choisir le fichier des sous-titres.

1. Appuyez sur ENTER après que vous avez trouvé le fichier désiré.
2. Le fichier choisi s'affiche à l'écran.

18.2 Paramètres de lecture des fichiers vidéo (suite)

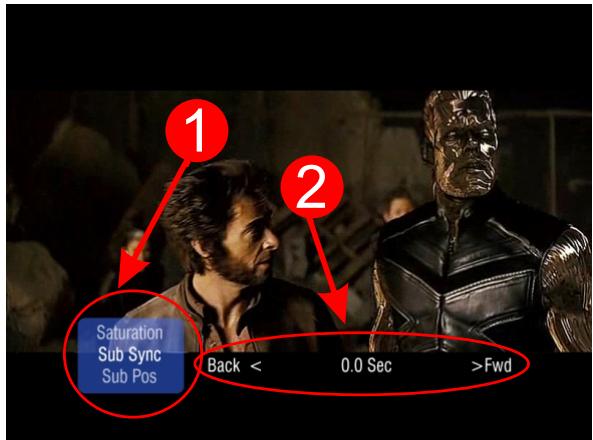

SYNCHRONISATION DES SOUS-TITRES (SUB SYNC) : Synchronise la lecture des sous-titres.

1. Menu de paramétrage. Appuyez sur ENTER (ENTRER pour sélectionner l'option.
2. Ensuite, appuyez sur les touches Droite/gauche pour modifier les paramètres de l'option.

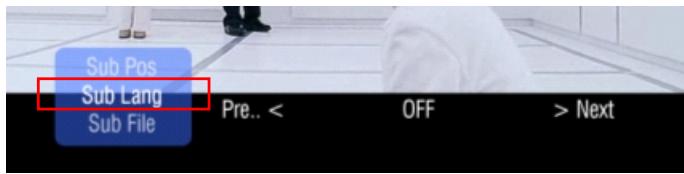

CHOIX DE LA LANGUE DES SOUS-TITRES (SUB LANGUAGE): Choisir la langue des sous-titres.

1. Menu de paramétrage. Appuyez sur ENTER ENTER pour sélectionner l'option.
2. Ensuite, appuyez sur les touches Droite/gauche pour modifier les paramètres de l'option.

Saturation : changer les paramètres de saturation.

1. Menu de paramétrage. Appuyez sur ENTER pour sélectionner l'option.
2. Ensuite, appuyez sur les touches Droite/gauche pour modifier les paramètres de l'option.

1. Affichage de l'information sur les fichiers vidéo

• En cours de lecture d'un fichier video, appuyez sur la touche INFO INEC de la télécommande pour afficher les informations disponibles sur ce fichier tels que : Format Audio/Video, Taille des dossiers, Sous-titres, Date etc...

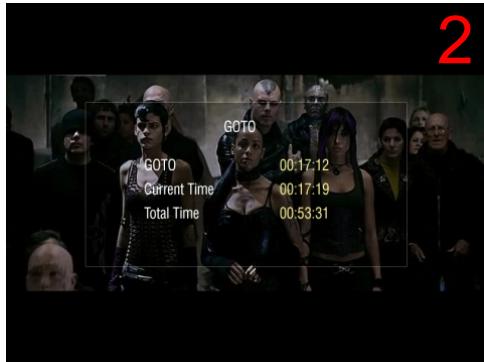

2. Fonction GOTO

• En cours de lecture d'un fichier video, appuyez sur la touche GOTO de la télécommande. Une fenêtre en surimpression s'affiche. Face à GOTO, entrez le moment (en hh. mm. ss) de la vidéo que vous souhaitez regarder avec les touches numériques de la télécommande.
• Pendant la lecture, appuyez sur le bouton AB pour noter un point de départ (A) et un point d'arrivée (B). Cette fonction permet d'effectuer une répétition sur un segment de vidéo. Le moment compris entre les deux points choisis sera lu indéfiniment.
• Appuyez à nouveau sur A-B pour arrêter.

Quand la liste des fichiers video est affichée sur l'écran, utilisez les boutons de navigation droit/gauche ou le bouton FF pour la recherche d'un fichier par nom (max 32 caractères).

Bouton INFO :

Afficher les informations de base.

Bouton GOTO: Permet d'aller à une plage précise du fichier en cours de lecture.

18.3 Lecture des fichiers audio

1. Allumez votre PEEKBOX 4. Vérifiez que la connexion entre votre PEEKBOX 4 et votre TV soit correcte. Une fenêtre apparait (voir image ci-contre).
2. Sélectionnez le Menu "MUSIQUE" (MUSIC).

La PEEKBOX 4 lit les fichiers audio qui sont sur tout ordinateur (via le réseau), sur votre matériel de stockage externe (via l'USB Host) ou sur le disque dur intégré à la PEEKBOX 4.

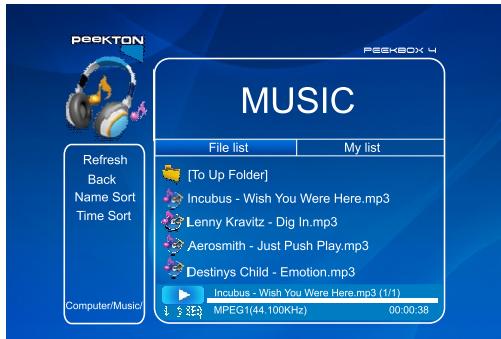

La liste des éléments disponibles est représentée sur l'image ci-contre.

1. Une fois les fichiers audio visibles sur l'écran, déplacez-vous avec la télécommande à l'aide des touches ou pour trouver le fichier désiré.
2. Appuyez sur PLAY pour une lecture séquentielle ou ENTERENTER pour la lecture du fjichier sélectionné.

18.3 Lecture des fichiers audio (suite)

Si l'objet ou le dossier où se situe vos fichiers audio n'apparait pas ou n'est pas localisé, naviguez dans le menu de gauche à l'aide des touches (écran ci-dessous), Sélectionnez REFRESH (A) et appuyez sur ENTER.

1. Si vous souhaitez revenir à l'écran, au dossier ou à l'objet précédent, appuyez sur le bouton RETURN de la télécommande.

NOTE : Lorsque la PEEKBOX 4 démarre, si vous appuyez sur le bouton AUDIO de la télécommande, une liste de tous les fichiers audio récemment lus s'affiche.

Utiliser la fonction "music jukebox

Avant d'utiliser la fonction JUKEBOX, il est nécessaire de sélectionner tous les fichiers que vous pouvez inclure dans la liste du JUKEBOX.

Supposez que vous avez 10 fichiers dans un dossier, positionné-vous sur le premier et appuyez sur le touche ENTER DE VOITE TÉLÉCOMMANDE.

Après quelques secondes, utilisez les boutons de navigation ou de la télécommande pour défilez jusqu'au deuxième fichier et appuyez sur ENTER et ainsi de suite.

Pour lire les fichiers du jukebox, utilisez le bouton PREV/NEXT de la télécommande.

18.3 Lecture des fichiers audio (suite)

Vous pouvez trier vos fichiers audio par nom et par date.

(Certains fichiers audio ne peuvent être lus en raison d'une incompatibilité de codec.)

Veuillez vérifier que les codecs de vos fichiers audio soient compatibles avec la PEEKBOX 4.

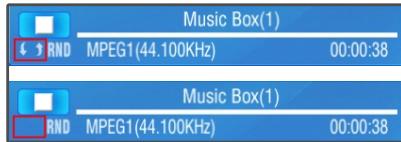

Utilisez le bouton RND / SEQ de la télécommande pour passer de la lecture aléatoire à la lecture séquentielle des fichiers audio de la liste du JUKEBOX.

Ce bouton peut être utilisé également pour les fichiers image.

Utilisez le bouton REPEAT télécommande pour un plusieurs fois de suite. Appuyez sur REPEAT pour annuler.

de la

C'est une manière pratique de dire en boucle les fichiers audio ou les fichiers image.

La fonction JUKEBOX affiche : LeNomDuFichier. mp3 (X/Y)

X : Nombre de fichiers dans la liste du JUKEBOX. Y : Total des fichiers audio/image sélectionnés dans la liste du JUKEBOX.

Pour ajuster le volume, appuyez sur le bouton VOLUME de la télécommande. Une fenêtre verticale est affichée. Utilisez +/- de ce même bouton pour changer le volume. La fenêtre disparaît après 3 secondes d'inactivité.

18.4 Lecture des fichiers image

1. Allumez votre PEEKBOX 4. Vérifiez que la connexion entre votre PEEKBOX 4 et votre TV soit correcte. Une fenêtre apparait (voir image ci-contre).

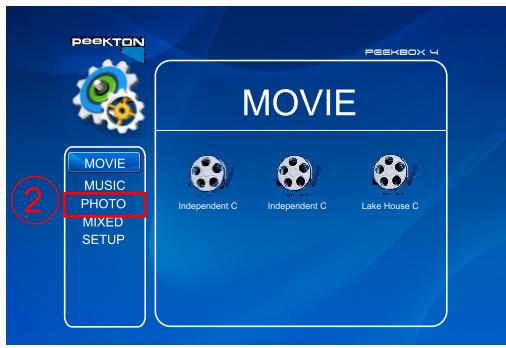

2. Sélectionnez le Menu "PHOTO".

NOTE: La PEEKBOX 4 lit les fichiers image qui sont sur votre ordinateur (via le réseau), sur votre matériel de stockage externe (via l'USB Host) ou sur le disque dur intégré à la PEEKBOX 4.

La liste des éléments disponibles est représentée sur l'image ci-dessus.

1. Une fois les fichiers images visibles sur l'écran, déplacez-vous avec la télécommande à l'aide des touches ou pour trouver le fichier désiré.
2. Appuyez sur PLAY pour une lecture séquentielou ENTERENTER pour la lecture du fjichier sélectionné.

18.4 Lecture des fichiers image (suite)

Si l'objet ou le dossier où se situe vos fichiers image n'apparait pas ou n'est pas localisé, naviguez dans le menu de gauche à l'aide des touches (écran ci-dessous), Sélectionnez REFRESH (A) et appuyez sur ENTER.

RETURN

1. Si vous souhaitez revenir à l'écran, le dossier ou l'objet précédent, appuyez sur le bouton RETURN de la télécommande.

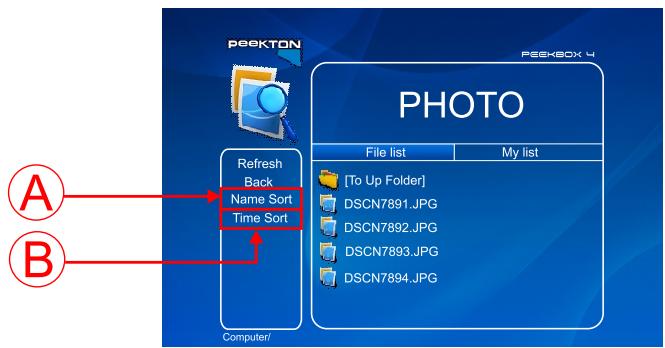

A. La fonction "Trier par Nom" (Name Sort) vous permet de trier vos fichiers par nom. B. La fonction "Trier par date" (Time Sort) vous permet de trier vos fichiers par date.

(Certains fichiers image ne peuvent être lus en raison d'une incompatibilité de codec. Veuillez vérifier que vos fichiers images soient compatibles avec la PEEKBOX 4).

Fichiers image compatibles avec la PEEKBOX 4 :

• Fichier. bmp
• Fichier. jpg
• Fichier. png

18.5 Lecture des fichiers mixtes

1. Allumez votre PEEKBOX 4. Vérifiez que la connexion entre votre PEEKBOX 4 et votre TV soit correcte. Une fenêtre apparait (voir image ci-contre).

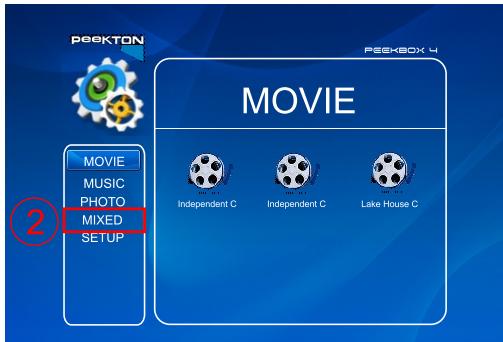

2. Sélectionnez le Menu "MIXED" (Mixte).

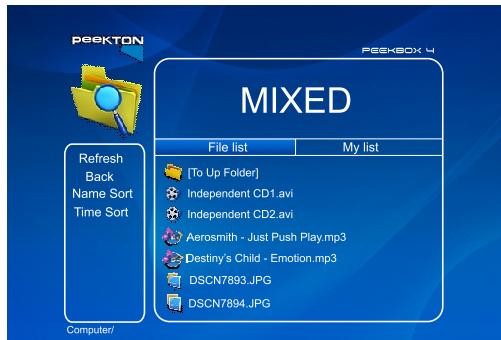

La PEEKBOX 4 lit les fichiers vidéo, audio et image qui sont sur votre ordinateur (via le réseau), sur votre matériel de stockage externe (via l'USB Host) ou sur le disque dur intégré à la PEEKBOX 4. La liste des éléments disponibles est représentée sur l'image ci-contre.

1. Une fois les fichiers mixtes visibles sur l'écran, déplacez-vous avec la télécommande à l'aide des touches ou pour trouver le fichier désiré.
2. Appuyez sur PLAY pour une lecture sequentielle ou ENTERENTER pour la lecture du fjichier selectionné.

18.5 Lecture des fichiers mixtes (suite)

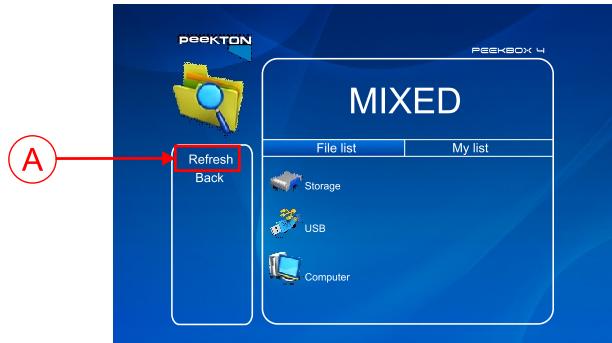

Si l'objet ou le dossier où se situe vos fichiers mixtes n'apparaît pas ou n'est pas localisé, naviguez dans le menu de gauche à l'aide des touches ou (écran ci-dessous). Sélectionnez REFRESH (A) et appuyez sur ENTER.

La fonction "trie par Nom" (Name Sort) vous permet de trier vos fichiers par nom. La fonction "Trie par date" (time Sort) vous permet de trier vos fichiers par date.

Utiliser le mode Mixte (Mixed) est plus pratique car vous avez une visibilité sur tous vos fichiers et vous pouvez ainsi choisir plus rapidement le fichier désiré.

A. La fonction "Trier par Nom" (Name Sort) vous permet de trier vos fichiers par nom. B. La fonction "Trier par date" (Time Sort) vous permet de trier vos fichiers par date.

18.5 Lecture des fichiers mixtes (suite)

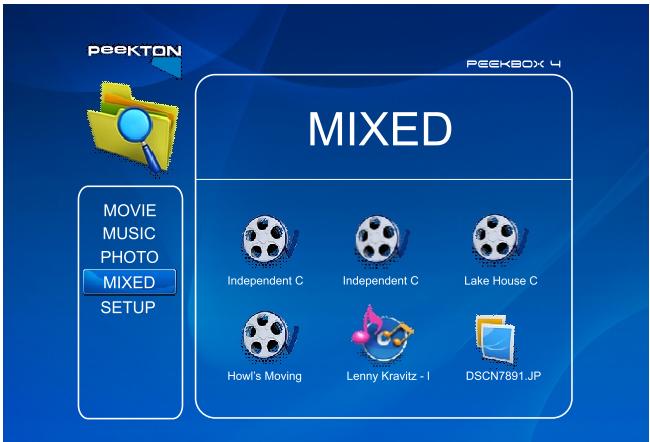

Lorsque la PEEKBOX 4 démarre, une liste de tous les fichiers mixtes récemment lus s'affiche. Si c'est un fichier video, vous pourrez reprendre la lecture au moment où vous l'aviez précédemment arrêtée.

La liste contient 6 fichiers de chaque type de matériel (vidéo, audio et image) soit un total de 18 fichiers.

18.6 Utiliser ma LISTE pour la lecture des médias

MA LISTE permet de créer une sélection de vos fichiers et dossiers favoris.

Ce dispositif vous permet de répertorier et de garder une liste de dossiers de tous les médias utilisés en général séparément pour un accès et une lecture facile et rapide.

A l'aide des touches ou de la télécommande, sélectionnez les dossiers et/ou fichiers que vous désirez inclure dans MA LISTE et appuyez sur le bouton ADD de la télécommande. Le fichier/dossier sera ajouté à MA LISTE.

L'icône ADD sera visible en haut à droite pour vous confirmer l'ajout d'un fichier/dossier à MA LISTE.

Utilisez le bouton de navigation ou de la télécommande pour vous déplacer sur la partie MA LISTE de l'écran. Une liste de tous les fichiers et dossiers présents dans MA LISTE s'affiche.

Pour enlever, supprimer un fichier/dossier de MA LISTE, sélectionnez le fichier/dossier désiré et appuyez sur le bouton DELETE de la télécommande.

19.1 Création de ma LISTE (playlist)

1. Allumez Votre PEEKBOX 4.
2. Une fenêtre apparait (voir image ci-contre).
3. Sélectionnez le média de votre choix et appuyez sur le bouton ENTER de la télécommande.

1. La fenêtre des supports de stockage de masse apparait (voir image ci-contre).
2. Sélectionnez le support dans lequel sont stockés vos dossiers/fichiers.

1. Une fois que vous êtes sur le support désiré, naviguez avec les touches Haut/Bas Droite/Gauche de la télécommande, dans les dossiers contenant les fichiers que vous pouvez ajouter à "MA LISTE".

19.1 Création de ma LISTE (playlist) (suite)

1. Sélectionnez les fichiers medias un par un, puis appuyez sur le bouton ADD de la télécommande pour ajouter ces fichiers dans "MA LISTE".
2. Vous accédez à "MA LISTE" avec la flèche droite des boutons de navigation sur la télécommande.
3. Utilisez le bouton DELETE de la télécommande pour effacer les fichiers sélectionnés de "MA LISTE".

Les Playlists seront automatiquement stockées en mémoire (si elles ne sont pas effacées) même si vous éteignez l'appareil.

19.2 Lecture des fichiers audio en mode aléatoire/séquentiel

1. Allumez votre PEEKBOX 4.
2. Une fenêtre apparait (voir image ci-contre).
3. Sélectionnez le média de votre choix et appuyez sur le bouton ENTER de la télécommande.

1. La fenêtre des supports de stockage de masse apparait (voir image ci-contre).
2. Sélectionnez le support dans lequel sont stockés vos dossiers/fichiers.

19.2 Lecture des fichiers audio en mode aléatoire/séquentiel

1. Une fois que vous êtes sur le support désiré, naviguez avec les touches Haut/Bas Droite/Gauche de la télécommande, dans les dossiers contenant les fichiers audio désirés.

1. Naviguez et appuyez sur la touche ENTER de la télécommande pour sélectionner et ajouter tous les fichiers audio que vous désirez. Ces fichiers seront dans une liste du "JUKEBOX" (voir chapitre 18 sur la lecture des fichiers audio p88).
2. Appuyez sur le bouton JUKEBOX de la télécommande pour voir les fichiers sélectionnés.
3. Appuyez ensuite sur le bouton RND/SEQ :
4. Une fois : tous les fichiers sélectionnés seront lus en mode aléatoire.
5. Deux fois : tous les fichiers sélectionnés seront lus en mode séquentiel, c'est-à-dire que les fichiers seront lus les uns derrière les autres.

19.3 Lire un fichier en boucle (en mode repeat)

1. Allumez votre PEEKBOX 4.
2. Une fenêtre apparait (voir image ci-contre).
3. Sélectionnez le média de votre choix et appuyez sur le bouton ENTER de la télécommande.

19.3 Lire un fichier en boucle (en mode repeat) (suite)

1. La fenêtre des supports de stockage de masse apparait (voir image ci-contre).
2. Sélectionnez le support dans lequel sont stockés vos dossiers/fichiers.

1. Une fois que vous êtes sur le support désiré, naviguez avec les touches Haut/Bas Droite/Gauche de la télécommande, dans les dossiers contenant les fichiers que vous pouvez lire en boucle.

1. Appuyez sur le bouton ADD de la télécommande pour ajouter ce/ces fichier(s) à "MA LISTE" et créer une playlist.
2. Appuyez sur le bouton REPEAT de la télécommande pour dire les fichiers de "MA LISTE" en continu.

Les Playlists seront automatiquement stockées en mémoire (si elles ne sont pas effacées) même si vous éteignez l'appareil.

19.4 Lire un fichier audio tout en regardant un diaporama

1. AllumezVotre PEEKBOX 4.
2. Une fenêtre apparait (voir image ci-contre).
3. Sélectionnez le média "MIXTE" à l'aide de la touche de votre télécommande, puis appuyez sur le bouton ENTER.

1. Naviguez avec les touches Haut/Bas, Droite/Gauche de la télécommande, dans les dossiers contenant les fichiers audio que vous souhaitez sélectionner.
2. Appuyez sur le bouton JUKEBOX SUREECA de la télécommande, selectionnez PLAY II pour commencez la lecture.
3. Appuyez à nouveau sur le bouton JUKEBOX pour sortir de ce mode.
4. Avec les boutons de navigation de la télécommande et, cherchez le dossier contenant vos photos.
5. Commencer le diaporama en appuyant sur le bouton PLAY de la télécommande.

Note: Pour commencer le diaporama, n'appuyez pas sur le bouton ENTER de la télécommande car il ne s'utilise qu'avec un fichier media à la fois.

19.5 Changer la langue des sous-titres

1. AllumezVotre PEEKBOX 4.
2. Une fenêtre apparait (voir image ci-contre).
3. Sélectionnez "FILM" (Movie) et appuyez sur le bouton ENTER de la télécommande.

1. Débutez la lecture d'un fichier video qui possède un fichier de sous-titre (qui doit être situé dans le même dossier que le fichier video) en appuyant sur PLAY
2. Pendant la lecture du fichier video, appuyez sur le bouton FUNC de la télécommande. La fenêtre de contrôle des options s'affiche à l'écran (voir image ci-dessous).

1. Utilisez les touches de la télécommande pour naviguer et sélectionner l'option de langue des sous-titres. Choisissez et sélectionnez la langue désirée puis valider en appuyant sur ENTER.

19.6 Sauvegarder et graver un DVD

• Un film DVD est un groupe de fichiers VOB et IFO. Ces fichiers peuvent être transférés sur la PEEKBOX 4 via les ports USB 2.0 ou USB Host. Les fichiers peuvent être transférés d'un PC, d'un élément de stockage externe, d'une clé USB ou même d'un lecteur DVD externe.
• Un fichier DVD provenant d'un PC peut être lu en réseau sur la PEEKBOX 4.
• Afin d'extraire et de transférer les fichiers VOB et IFO, le DVD ne doit pas être protégé contre la copie. Décrypter un DVD protégé est illégal.
• Faites un "Glisser/déplacer" de tous les fichiers VOB et IFO sur le disque dur de la PEEKBOX 4. Faire des fichiers et des sous-fichiers est une bonne manière de sauvegarder vos DVD.
• Utilisez la télécommande pour sélectionner le dossier contenant les fichiers VOB et IFO. Appuyez sur le bouton PLAY pour lire les fichiers comme un DVD normal.

20.1 Vérifier la version du firmware

1. Connectez la PEEKBOX 4 à votre TV et allumez-la.
2. Appuyez sur le bouton SETUP de la télécommande,
3. Naviguez avec les flèches ou de votre télécommande et sélectionnez le menu "Divers" (Misc).
4. Puis avec la flèche Droite, passez sur la fenêtre de droite.
5. Utilisez les flèches pour sélectionner l'option "Affiche la version du firmware" (Show firmware ver).
6. Appuyez sur SETUP pour partager du SETUP

Attention

Lorsque vous achetez le produit, il est déjà mis à jour. Pour savoir si de nouvelles mises à jour sont disponibles, vous pouvez vous abonner à la newsletter de PEEKTON sur notre site Internet www. pekton. com

1. Dans la rubrique "Téléchargements" sur notre site www.pekton.com, téléchargez la dernière mise à jour du firmware sur votre PC.
2. Dézippez le fichier qui contient la mise à jour.
3. Connectez la PEEKBOX 4 à votre PC via l'USB et allumez-la.
4. Notre PC va reconnaître la PEEKBOX 4 comme un disque dur externe.
5. Transférez la mise à jour sur la PEEKBOX 4.

20.3 Mettre à jour le firmware

1. Appuyez sur le bouton SETUP de la télécommande.
2. À l'aide des boutons fléchés et de votre télécommande, naviguez dans les menus et sélectionnez "Divers" (Misc) dans la colonne de gauche.
3. Puis sélectionnez l'option "MAJ Firmware" (Firmware Upgrade) dans la colonne de droite.

1. Dans la fenêtre qui apparait à l'aide des flèches, recherche le fichier de mise à jour sur la PEEKBOX 4, sur un élément externe ou dans vos dossiers partages. Cela dépend de l'endroit où vous avez place votre fichier.
2. Appuyez sur ENTERENTER
3. Une boîte de dialogue vous demande confirmation. Si vous confirmez, la mise à jour commence.
4. Pour éviter toute erreur, il est préféable de transférer votre fichier sur la PEEKBOX 4 pour effectuer la mise à jour.
5. La mise à jour effectuée à travers le réseau est possible mais non recommandée. Le réseau peut être instable et perturber la mise à jour ce qui rendrait l'appareil inutilisable.

ATTENTION: Ne pas éteindre la PEEKBOX 4 ou toucher à un bouton de commande pendant la mise à jour ce qui rendrait votre appareil inutilisable!

La fonction Wifi de votre PEEKBOX 4 est évolutive, aujourd'hui livrée avec une carte à la norme IEEE 802.11g, celle-ci pourrait dans l'avenir être changée vers de nouvelles normes telles que MIMO, 802.11n ou autres.

1) Tournez la vis de verrouillage dans le sens des aiguilles d'une montre.

2) Soulevez le capot et faites-le glisser doucement.

3) Débranche le câble d'alimentation et la nappe IDE du disque dur.

4) Serrez doucement la pince de verrouillage du disque dur et soulevez-le.

Échange de la carte wifi (en option)

5) Dévissez les vis de fixation du réceptacle du disque dur.

6) Retirez le réceptacle.

7) Emplacement de la carte WIFI.

8) Écartez les crochets de fixation.

9) Une fois les crochets écartés, la carte WIFI se soulève, débranche le cable d'antenne.

10) Enlevez la carte WIFI.

11) Positionnez la nouvelle carte WIFI face au connecteur, bien l'enfoncer dans son logement, puis abaisser jusqu'au verrouillage. Branchez le câble d'antenne. 12) Repositionnez le disque et refermez le boîtier de la PEEKBOX 4.

N'essayez en aucun cas de réparer vos appareil seul, cela annulerait la garantie. Ne touchez pas au système de l'appareil, il pourrait y avoir des risques de chocs électriques. Si un problème de dysfonctionnement survient, les premiers contrôles à effectuer sont énumérés ci-dessous, si le problème persiste, envoyez vos appareil au Service après-vente (voir p8).

Problèmes	Solutions
Plus d'affichage sur l'écran. La sortie video ne fonctionne plus.	1. Appuyez sur le bouton TVOUT de la télécommande pour changer les paramètres. 2. Vérifiez les paramètres de sortie TV et les branchements de la PEEKBOX 4 et assurez-vous qu'ils coordonnent avec les entrées video de votre TV. 3. Assurez-vous que le cable est correctement branché à votre PEEKBOX 4 et à votre TV.
La PEEKBOX 4 ne répond plus à la télécommande. Les menus de l'appareil ne peuvent pas être sélectionnés.	1. Réduire la distance entre la télécommande et la PEEKBOX 4 et réessayez. 2. Remplacez les piles de la télécommande. 3. Exécutez un reset matériel.
La PEEKBOX 4 ne reconnaît pas le Disque Dur.	Vérifiez le cable IDE et la connexion USB du Disque Dur. 2. Vérifiez que vous Disque Dur soit correctement partitionné et formaté. 3. Essayez de changer l'emplacement du cavalier de votre Disque Dur sur MASTER. Si ce ne marche pas, essayez de le metre sur SLAVE ou CABLE SELECT (CS).
La PEEKBOX 4 n'arrive pas à dire les fichiers video Divx, Xvid, MPEG ou AVI (ou problème d'écran noir).	1. Assurez-vous que les fichiers video sélectionnés sont compatibles avec les codecs supportés par la PEEKBOX 4. 2. Défragmentez le Disque Dur. 3. Si vous lisez un fichier qui vient d'un dossier partagé en réseau de votre PC, il y a peut-être trop de traffic sur le réseau (vérifiez qu'il n'y ait pas de virus). Essayez de redémarrer votre PC et re-connectez vous.
La PEEKBOX 4 ne vait pas vos dossiers partages en réseau sur votre PC	1. Vérifiez la connexion réseau entre votre PC et votre PEEKBOX 4. 2. Redémarrez la PEEKBOX 4 et rétablossez la connexion à nouveau. 3. Cela dépend de l'environnement réseau, il peut y avoir un-delai de recherche pour le réseau. Essayez d'actualiser. 4. Vérifiez que les paramètres WEP et ESSID sont exacte. 5. Vérifiez vos paramètres de Dossier partagé sur votre PC
Adresse IP	Sur Internet ou autres rseaux informatique, les ordinateurs communiquent entre eux grce au Protocole IP(Internet Protocole), qui utilise des adresses numriques,appeles adresses IP, composes de 4 nombres entiers compris entre 0 et 255 et notes sous la forme xxx.xxx.xxx. Par exemple, 194.153.205.26 est une adresse IP.Ladresse se dcompose ainsi : Adresse machine/Adresse rseau.xxXX.XXX.XXX.Adresse machine Ex:192.168.0.1 Adresse machineAdresse rseauAdresse rseauCes adresses permettent aux ordinateurs du rseau de communiquer entre eux, ainsi chaque ordateur d'un rseau possde une adresse IP unique sur ce rseau.Tout les priphrique du rseau doit avoir la mme Adresse rseau.Chaque priphrique rseau doit avoir sa propre Adresse machineNOTE:Lorsquelle est branch sur le rseau votre PEEKBOX 4 est considerr comme un prih rique rseau
Adresse MAC	Media Access Control. Identifiant physique stock dans chaque priphrique rseau utilis pour donner une adresse unique. Elle peut tre cache pour viter les intrusions en mode WiFi.
Aspect Ratio	L'aspect ratio correspond au rapport largeur / hauteur dans une image digitale.
Audio Video Interleave (AVI)	Develop par Microsoft,cest un conteneur multimedia (fichier.AVI). Il contient I ensemble des informations audio et vido.
Bande passante	Gamme de frquence dun signal audio ou vido.La vido utilise une bande passante plus leve que l'audio.
CI WEP	Le Wired Equivalent Privacy (abrg WEP) est un protocole pour scuriser les rseaux sans fil de type WI-Fl. Les rseaux sans fil diffusant les messages changes par ondes radioelectriques, sont particulirement sensibles aux coutes clandestines.
DHCP	DHCP signifie Dynamic Host Configuration Protocol. Il s'agit d'un protocole qui permet un ordinateur qui se connecte sur un rseau, d'obtenir dynamiquement (c'est-dire sans intervention particuliere) sa configuration (principalment, sa configuration rseau). Vous n'avez qu' spicifier l'ordinateur de se trouver une adresse IP tout seul par DHCP. Le but principal tant la simplification de l'administration d'un rseau.
Digital Rights Management (DRM)	Technologie utilise par les diteurs pour contrler les droits daccs aux informations digitales telles que laudio ou la vido.
Digital Theater Systems (DTS)	Systme de codage audiophonique DTS permet un rendu sonore sur six canaux (5.1) comme le systme Dolby Digital mais avec un taux de compression plus faible.
Divx	Cr par DivX Inc. Ce codec video est capable de compresser un fichier vido en un autre plus petit, avec un faible perte de qualit.
Dolby Digital (Ac3)	Technologie de compression audio développée par les Laboratoires Dolby. La technologie contient 6 canaux audio : Avant droit, Central, Avant gauche, Arriere droit, Arriere gauche, et un canal pour le SubWoofer.
Downmixing	Mme si un fisier DVD ne comaporte que des pistes Dolby Digital 5.1, il doit fournir une sortie stro sur ses prises analogiques (pour les personnes n'ayant pas de codeur Home-cinema). Ainsi, une puce rassemblé les canaux 5.1 du Dolby Digital en un marriage de type Dolby Surround, cautable telquel. Le downmixing permet alors de dire un fisier 5.1 sur un ampli stro.
DVD-Vido Object (VOB)	Format de filhier vido DVD qui inclus la vido, laudio et les sous-titres.
ESSID	L'ESSID, souvent abrg en SSID, representa le nom du rseau et un premier niveau de scurit dans la mesure o la connaissance du SSID est necessaire pour qu'une station se connecte au rseau tendu.
Hi-Definition (HDTV)	Signal vido ayant une définition et qualit dimage suprieure au format traditionnel, comme le PAL ou NTSC.
HUB	Un concentrateur ou hub est un liment matriel permettant de concentrer le traffic rseau provenant de plusieurs ordinateurs, et de rgnrer le signal. Le concentrateur est une entit possdant un certain nombre de ports (il possde autant de ports qu'il peut connecter de machines entre elles, gnralement 4, 8, 16 ou 32). Son unique but est de rcuprer les informations parvenant sur un port et de les diffuser sur l'ensemble des ports.
LAN	Local Area Network, en français rseau local, ce terme dsigne un rseau informatique d" chelle gographique restreinte.
Letter Box	Le format Letter Box consiste privilgier la largeur de limage ce qui se traduit par des bandes noir au dessus et en dessous de limage.
Masque de sous-rseau	Lorsque I'on configure un rseau, on parle souvent de masque de sous rseau. Celui ci sert la possibilit d'un ordinateur de communiquer avec un autre d'un mme rseau ou pas. En fonction du masque, des restrictions d'accs sont appliques, et les ordinateurs ne pourront pas communiquer (non visible dans les favorsis rseau). Le masque de sous rseau le plus courant est 255.255.255.0. Ce masque de sous-rseau va permettre aux ordinateurs ayant une adresse IP avec les 3 premiers octets identiques de communiquer ensemble.
Mode AD HOC	En mode Ad Hoc, les apparciels sans fil se connectent les ones aux autres afin de constituer un rseau peer to peer, c'est-dire un rseau dans lequel chaque machine joue en mme temps le rle de client et le rle de point d'accs.
Mode Point d'accs	Dans un rseau sans fil, le point daccs a un rle quivalent celui du routeur.
MP3	Aussi appelé MPEG-1 Audio Layer 3. Ce format audio digital permet de réduire la taille du fichier audio, avec une qualité proche d'un CD.
MPEG	Le Moving Picture Experts Group est un groupe de travail responsable du développement des standart d'encodage video. Norme de compression de données audio et video numériques.
OGG Vorbis	Format de compression audio libre de droits.
PAN SCAN	Le Pan Scan consiste faire correspondre la hauteur de limage la hauteur de lcran. Le résultat se traduit par une supression dune partie de limage en hauteur.
Pare Feu	Un pare-feu (appel aussi firewall en anglais) est un systme permettant de protger un ordinateur ou un rseau d'ordinateurs des intrusions provenant d'un rseau tiers (notamment Internet). Le pare-feu est un systme permettant de filtrer des données changes avec le rseau, il s'agit ainsi d'une passerelle filtrante.
Phase Alternative Line (PAL)	Format de diffusion vido utilise pour la tlevision et lenregistrement vido. La rsolution est de 768x576 en entrelac (une image sur deux).
Progressive Scan	Dans ce mode, les 576 lignes qui composent une image PAL sont envoyées au diffuseur simultanément pour une image plus stable que le mode dit entrelacé.
Réseau sans fil	Le réseau sans fil rassemble toutes les technologies qui permettent de créé un réseau sans cable pour relier les ordinateurs et autres péripériques entre euxs. La norme la plus répandue est le WiFi.
Routeur	Un routeur est un matériel de communication de réseau informatique destiné au routage. Le routage consiste à envoyer la bonne information au bon réseau. Ex: Entre le réseau Internet et un réseau local.
S-Video	Le signal S-Video est un signal analogique végiculant deux informations séparément, la luminance et la chrominance. Ses résolutions peuvent être de 480i ou 576i
Switch	Le commutateur ou switch sert à relier les ordinateurs d'un réseau afin de les faire communiquer entre euxs, il analyse les informations arrivant sur ses ports d'entrée et filtreet les données afin des aiguiller uniquement sur les ports adéquats (il possède autant de ports qu'il peut connecter de machines entre elles).
Vidéo Composite	Le signal video composite est le signal de base de la réserve couleur. Ainsi, le signal video composite mélange les informations liées à la couleur et celles liées à la luminance de l'image, pour chaque point à afficher à l'écran. Il est composé de trois sources de signaux appelé Y, U et V.
VBR	Sigle significatif débit binaire variable. Type de compression selon lequel certaines sections d'un fichier audio seront codées à différents débit binaires, de sorte que les sons complexes sont codés à un débit élevé.
WAN	Un réseau étendu, souvent désigné par l'accrème anglais WAN de Wide Area Network, est un réseau informatique couvrant une grande zone géographique, typiquement à l'échelle d'un pays, d'un continent, voire de la planête entière. Le plus grand WAN est le réseau Internet.
WI-FI	Système de communication sans fil. La norme IEEE 802.11 (ISO/IEC 8802-11) est un standard international décrivant les caractéristiques d'un réseau local sans fil (WLAN).
WMA (Windows Media Audio)	Un format audio compressé, développé par Microsoft.
