PEEKBOX 264 HD PRO - Récepteur TV numérique PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier multimédia PEEKTON PEEKBOX 264 HD PRO
Caractéristiques techniques principales	Résolution 4K, support des formats vidéo HD, décodeur intégré
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	22 x 15 x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec les téléviseurs HD et 4K, systèmes d'exploitation Android
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V
Puissance	15W
Fonctions principales	Lecture de vidéos, accès aux applications de streaming, navigation Internet
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service client pour réparations
Informations générales utiles	Vérifier la compatibilité avec votre téléviseur avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - PEEKBOX 264 HD PRO PEEKTON

Comment réinitialiser le PEEKTON PEEKBOX 264 HD PRO ?

Pour réinitialiser votre PEEKBOX, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne et se rallume.

Pourquoi mon PEEKTON PEEKBOX ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état et qu'il fonctionne. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment mettre à jour le firmware de ma PEEKBOX ?

Rendez-vous dans les paramètres de votre PEEKBOX, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour télécharger et installer la dernière version du firmware.

Mon PEEKTON PEEKBOX perd souvent la connexion Wi-Fi. Que faire ?

Assurez-vous que votre routeur est à proximité et qu'il n'y a pas d'interférences. Essayez de redémarrer votre routeur et votre PEEKBOX. Si le problème persiste, envisagez de changer le canal de votre routeur.

Que faire si l'image est floue ou pixélisée ?

Vérifiez la qualité de votre connexion Internet. Une connexion lente peut entraîner une image de mauvaise qualité. Assurez-vous également que les câbles HDMI sont correctement branchés et en bon état.

Comment connecter ma PEEKBOX à un téléviseur ?

Utilisez un câble HDMI pour connecter la PEEKBOX à l'un des ports HDMI de votre téléviseur. Ensuite, sélectionnez le bon port HDMI à l'aide de la télécommande de votre téléviseur.

Puis-je utiliser des applications tierces sur ma PEEKBOX ?

Oui, vous pouvez télécharger des applications tierces via le magasin d'applications intégré de la PEEKBOX. Assurez-vous que votre appareil est connecté à Internet.

Comment contacter le support technique de PEEKTON ?

Vous pouvez contacter le support technique de PEEKTON via leur site web officiel ou par téléphone en utilisant les coordonnées fournies dans le manuel d'utilisation.

Mon PEEKBOX ne lit pas mes fichiers multimédias. Que faire ?

Assurez-vous que les fichiers sont dans un format pris en charge par la PEEKBOX. Vérifiez également que le support de stockage est correctement connecté et fonctionne.

Comment changer la langue des menus de la PEEKBOX ?

Allez dans les paramètres, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste proposée.

MODE D'EMPLOI PEEKBOX 264 HD PRO PEEKTON

Manuel d'utilisation Francais

1. 实验原理

MKV

H.264

MPEG4

VIDEO CODEC

MUSIQUE

应为

WMA

HDMI

USB HOST

COMPATIBLE

HDD

SATA

Table des matieres

Informations importantes. 2-5

Instructions de sécurité 3

Precautions d'utilisation 4

Mentions legales 5

Assistance / Service ÀpRES-Vente. 6

7

Description du produit 8-12

La PEEKBOX 264HD/264HD PRO et ses accessoires. 8

Façade avant 9

Panneau latorial 9

Façade arrêté 10

Scheme de la télécommande 11-12

Installation du disque dur. 13

Premiers branchements 14

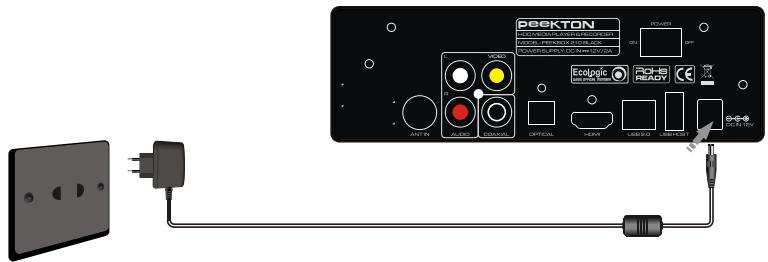

Branchement à l'alimentation secteur 14

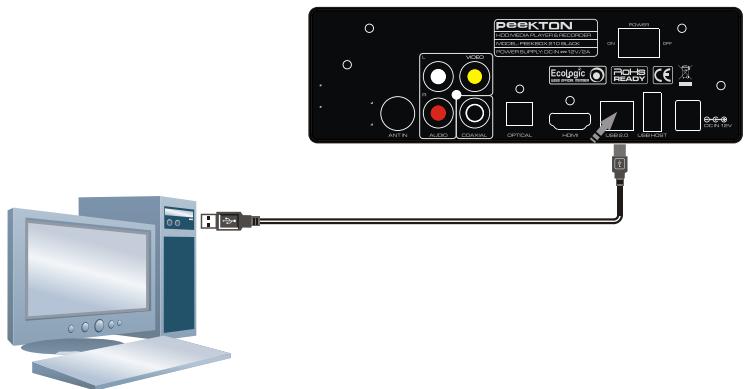

Connexion à l'ordinateur via le port USB 14

Partition et formatage du disque dur. 15-24

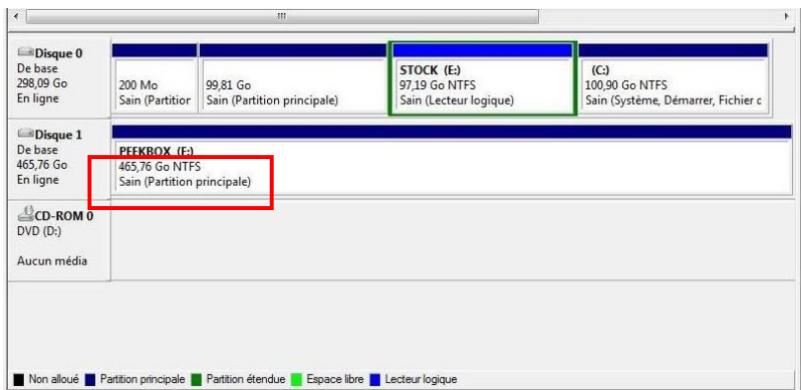

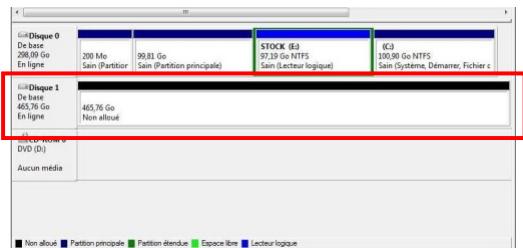

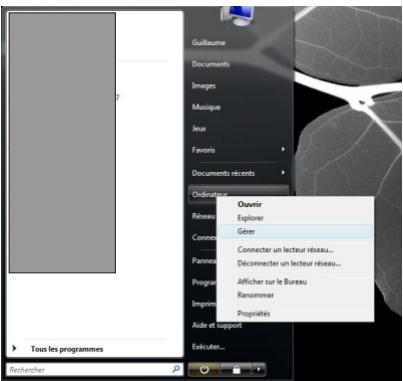

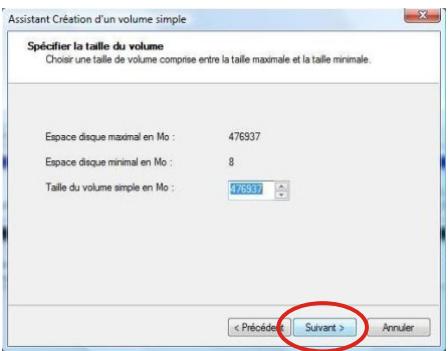

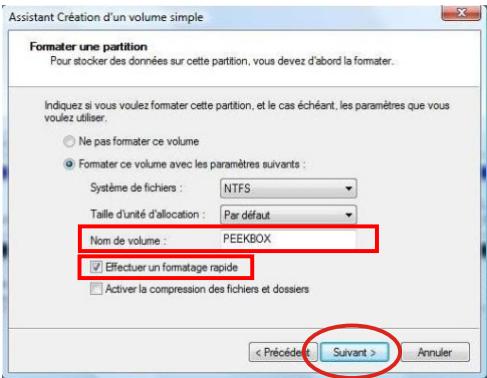

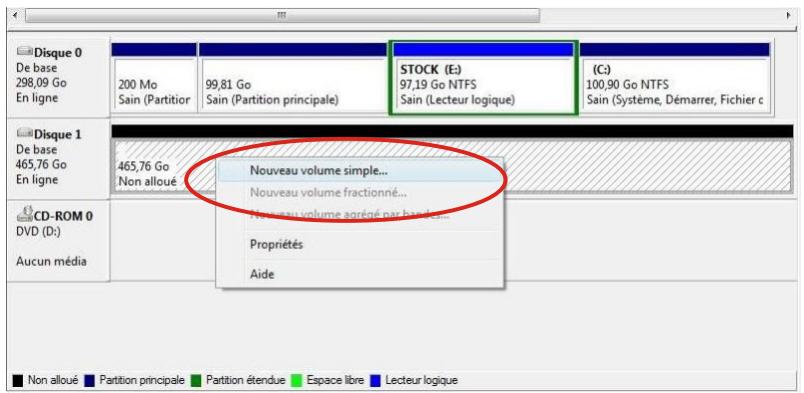

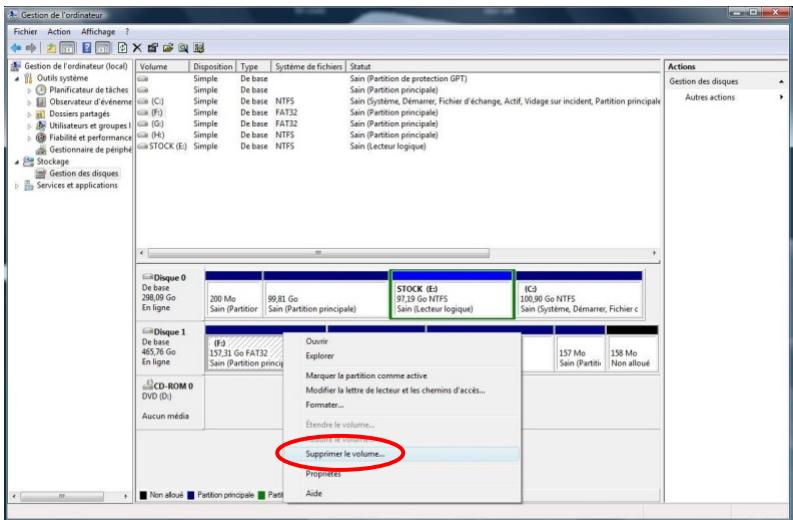

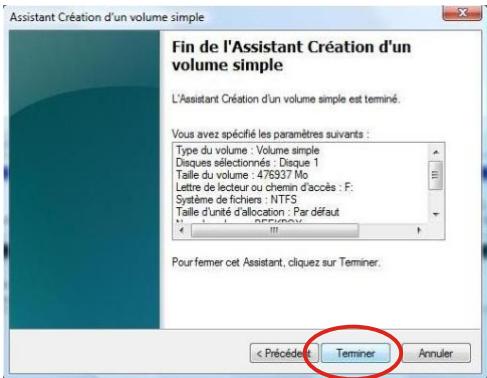

Sous Windows XP,2000,VISTA,7 15-20

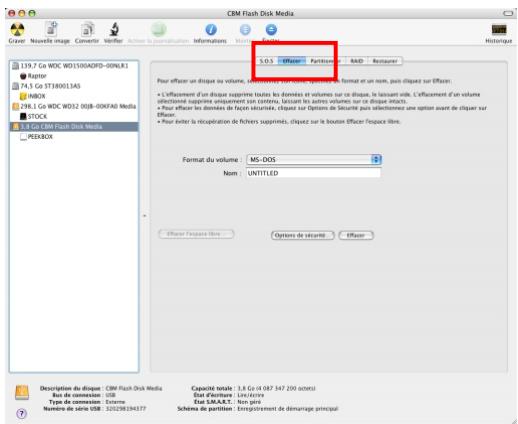

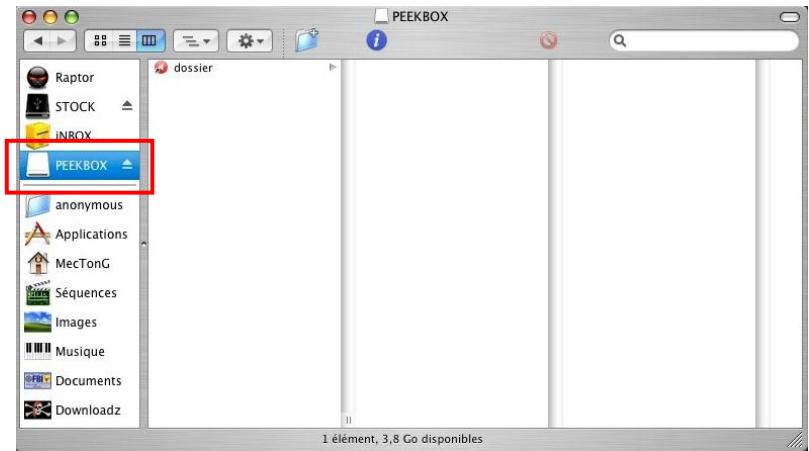

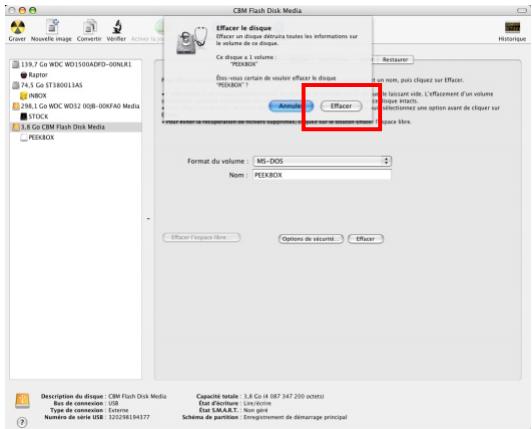

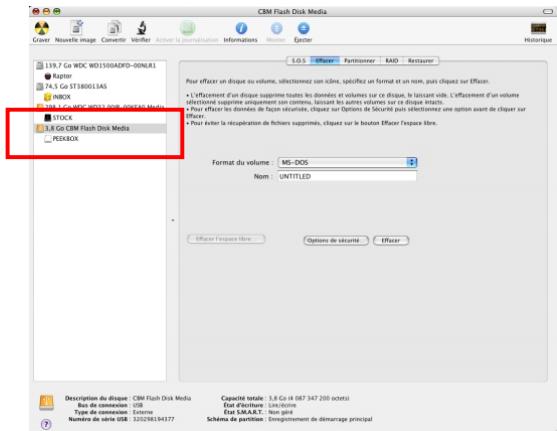

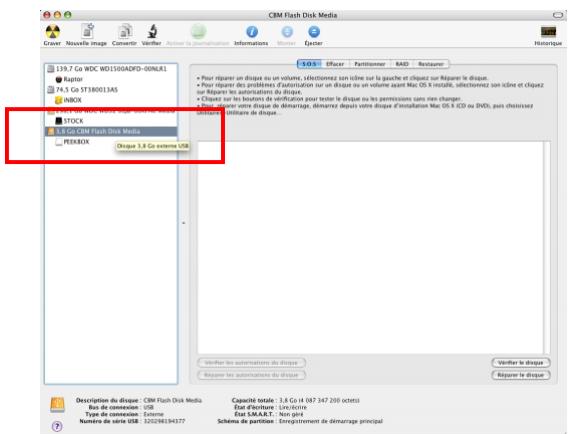

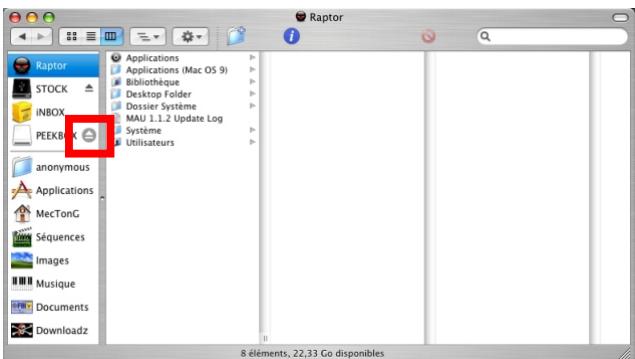

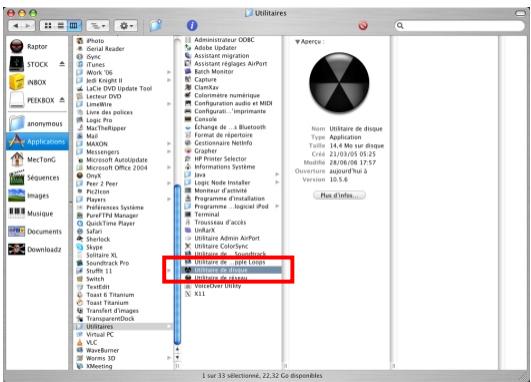

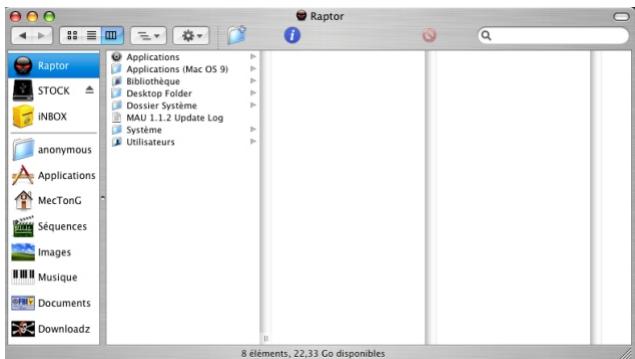

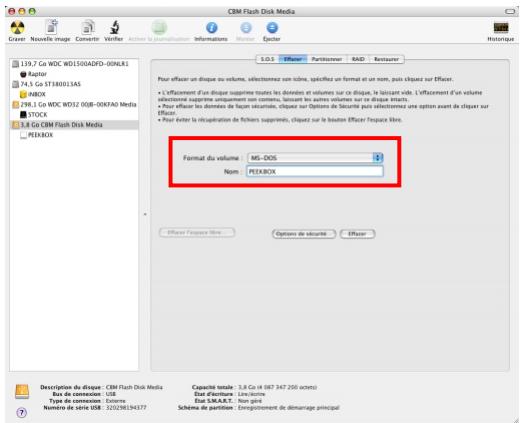

Sous Mac OS X. 20-24

Transfert de fichiers 25

Connector la PEEKBOX 25

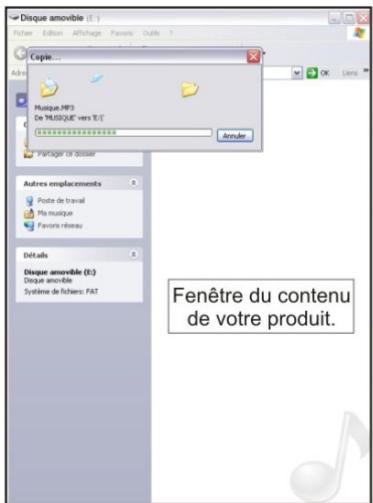

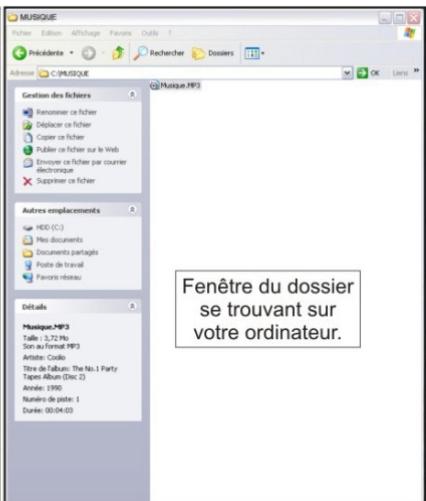

Transférer vos fichiers 25

Connexions 26-28

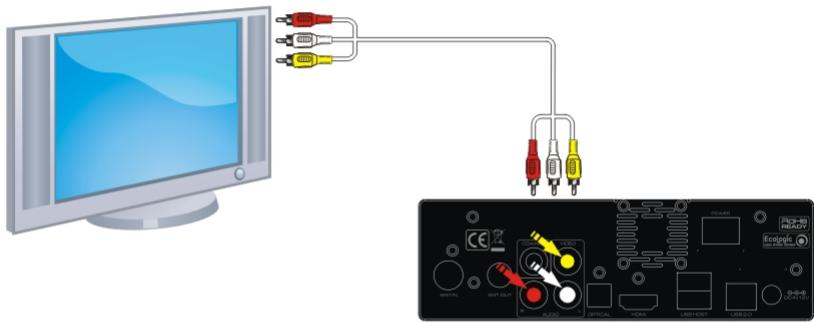

Connexion audio/video analogue 26

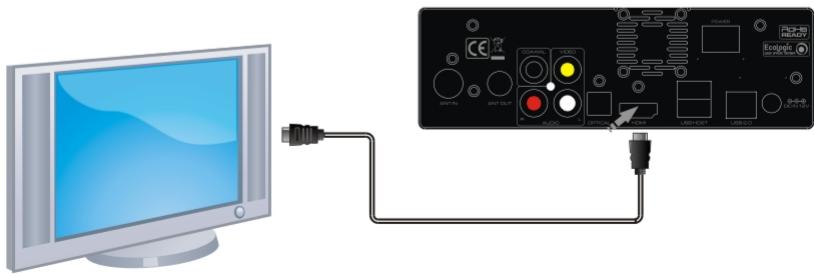

Connexion audio/video numérique 26

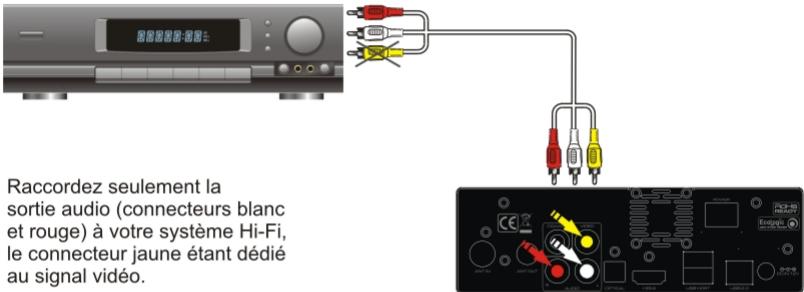

Connexion audio analogue 27

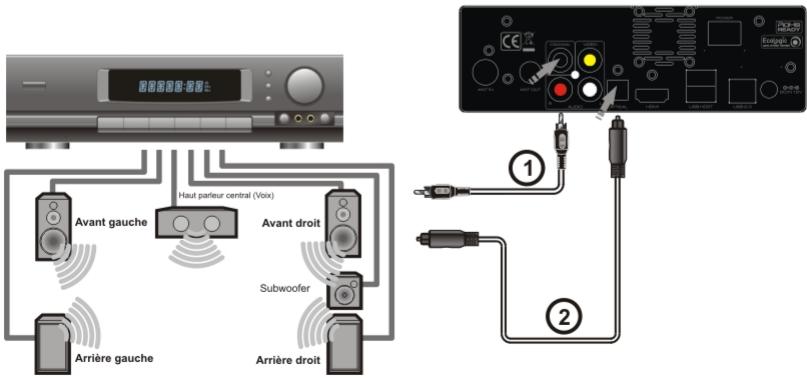

Connexion audio numérique 27

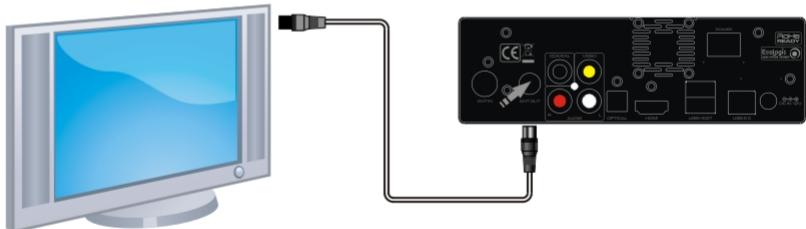

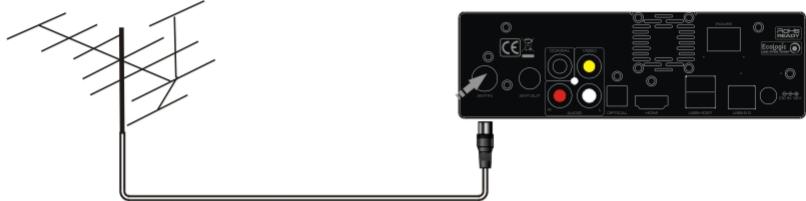

Connexion ANT. / RF 28

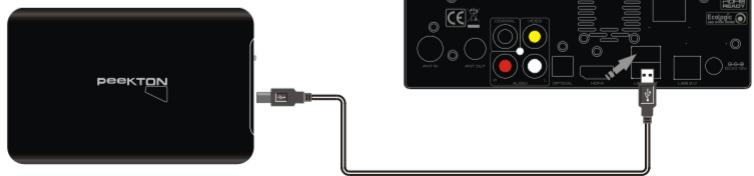

Branchement d'un périhérique USB 28

Fonctions de la PEEKBOX 264HD/264HD PRO 29-43

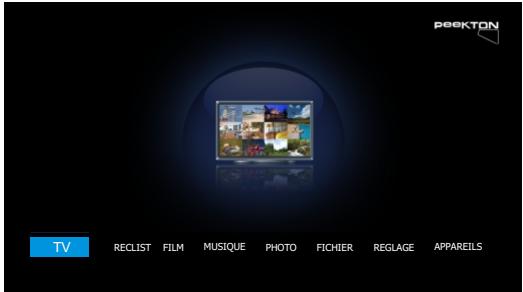

Menu Principal. 29

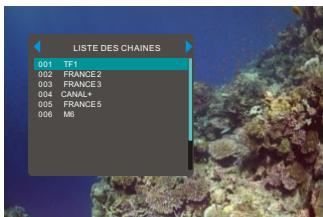

Menu TV. 29-34

Menu Reclist. 35

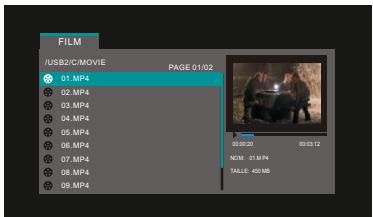

Menu Film 36

Menu Musique 37

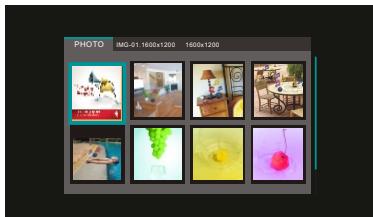

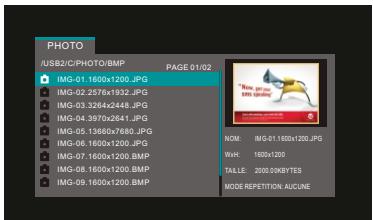

Menu Photo 38

Menu Fichier 39

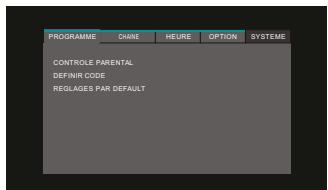

Menu Réglage 40-41

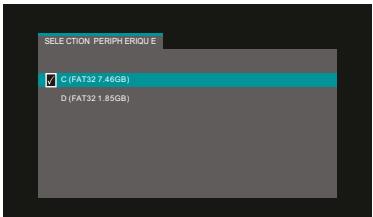

Menu Appareils 42

Mise à jour du firmware. 43

Spcifications 44

1

Informations importantes

Traitement des apparèts électriques et Electroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole, apposse sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et Electroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les

consequences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous peuvent consulter votre municipalité, Your déchetterie ou le magasin où vous avons acheté le produit.

Félicitations pour avoir achété ce produit. Nous sommes surs que vous serez pleinement satisfait de ce lecteur multimédia. Prenez le temps de dire ce mode d'emploi de façon à utiliser l'âpeeil au moyen de ses possibilités. Conserve soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.

	↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'apparéil peut vous exposer à des risques d'électrocution.
	↔N'utilisez pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil généran des sources de chaleurs. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	↔N'utilisez pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou un vase.
	↔Ne manipulationz pas le cable d'alimentation si vous avez les mains humides. N'utilisez pas un cable d'alimentation endommagé.
	↔Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur.
	↔N'utilisez pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'apparéil.
	↔Ne faites pas tomber l'appareil, ne lui donnez pas de chocs, cela pourrait l'endommager gravement ainsi que le disque dur.
	↔Lors de l'installation du disque dur, veuillez prendre soin de bien être décharge de toutes charges électrostatiques.
	↔N'introduissez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s 'ensuivre avec un risque de choc électrique ou de feu.
	↔Ne pas couper, détiériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou de feu peut s 'ensuivre.

1

Informations importantes

1.1 Instructions de sécurité

Prenez connaissance de ces instructions avant d'utiliser l'appareil et conserveze ce manuel pour vous y reférer à chaque fois que cela sera nécessaire.
Débranchez votre apparéil lors d'orages ou lorsqu'il n'est pas utilisé durant une longue période.
Protégez le cable d'alimentation pour éviter de marcher dessus et de faire tomber l'appareil particulièrement à l'endroit où le cable se connecte à l'appareil et lorsqu'il est en marche.
Lorsque you connectez ou déconnectez les cables A/V, éteignez l'appareil.
Débranche l'alimentation de votre apparéil lorsque vous le nettoyez. Utilisez un chiffon doux et non des détergents chimiques.
N'exposez pas votre apparéil près d'une source de chaleur.
Protégéz votre apparéil de l'eau, de l'huile, de la poussière et des matérieliaux magnétiques.
N'obstruez pas les ventilations de l'appareil; gardez l'appareil dans un endroit aéré.
N'essayez pas de démonter ou de modifier l'appareil vous-même.
Ne laisses pas tomber l'appareil, cela causerait des dommages irreversibles à l'appareil et au disque dur.
Ne touche pas les cables d'alimentation avec les mains humides, cela pourrait entrainer un chic électrique. N'utilise pas de cable d'alimentation défectieux ou de prise électrique endommagée, cela entrainerait un risque de feu.
Utilisez uniquement les accessoires fournis avec l'appareil ou commandés par le fabricant.
Ne mélangez pas les piles neuves et usagées, changez les deux piles de la télécommande en même temps et retirez les si vous ne l'utilisez pas pendant un certain temps.

1

Informations importantes

1.2 Précautions d'utilisation

1. Assurez-vous que la PEEKBOX 264HD/264HD PRO soit en position arrêt lors du raccordement du téléviseur.
2. La PEEKBOX 264HD/264HD PRO est automatiquement reconnue comme un périphérique externe lorsqu 'elle est allumée et lorsque le cable USB est connecté à l'ordinateur. Pour la faire fonctionner sur le téléviseur, le cable USB doit être déconnecté de l'ordinateur.
3. Laissez refroidir le disque dur lorsque vous l'enlevez de la PEEKBOX 264HD/264HD PRO, certains disques durs peuvent être extrémement chauds.
4. Ne jamais arrête l'unité lors de l'upgrade avec un nouveau firmware. Dans un tel cas, l'appareil pourrait ne plus fonctionner correctement et vous perdriez le bénéfice de la garantie.
5. La PEEKBOX 264HD/264HD PRO supporte une douzaine de formats et codeccs. Elle ne reconnaître pas systématiquement toutes les variantes de codeccs car elle est limiteaux versions standards citées dans les specifications techniques du manuel.
6. Nous vous recommendons vivement de sauvégarder les données stockées sur la PEEKBOX 264HD/264HD PRO, en cas de panne du disque dur, PEEKTON ne pourrait pas été tenu responsable des pertes de données.
7. Les cables et accessoires fournis avec l'appareil sont prévus pour un fonctionnement optimal, si vous utilisez d'autres accessoires, les performances poursaient etre diminuées.

1

Informations importantes

1.3 Mentions légales

Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets américain et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à autres usages limités, sauf autorisation contraire de Macrovision. L'ingénierie inverse et le désassemblage sont interdits.

Nos produits sont mis à jour s'lls font l'objet d'une modification ou d'une amélioration. Veuillez notes que, dans ce cas, vous remarquerez quelques différences entre le produit et le manuel.

Par la presente, ESM déclare que le modèle PEEKBOX 264HD/264HD PRO est conforme à la directive 2004/108/EC et aux standards de tests EN55013:2001+A1:2003+A2:2006, EN55020:2007, EN61000-3-2:2006, EN61000-3-3:2008.

Les produits PEEKTON sont tous fabriqués selon les normes RoHs depuis le 1er juillet 2006.

La société ESM est membre fondateur de la societe ECOLOGIC afin de collector selectively, puis traiter les Dechets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.

Ce symbole indique que votre apparéil est pourvu d'une double isolation électrique prévue pour les apparéils de classe II.

Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories, tous droits réservés.

Windows 2000 / XP / VISTA / 7 sont des marques déposées par la société Microsoft, Inc.

2

Assistance / Servicefulness

ASSISTANCE: 0820.03.03.03*

Votre apparéil est garanti 1 an pièces et main d'oeuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraine automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.03(*) qui vous indiquera la procédure à suivre. Lors de l'envoi de votre produit dans un centre agréé (contactez-vous revendeur pour connaître l'adresse de votre centre), nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclut toute défectuosity due à une utilisation anomale, les dégats matériels, la reprise de toute intervention effectué par un tiers non autorisé par PEEKTON ainsi que :

Les tentatives de réparation effectuées par une station technique non agrée.
L'absence du numero de série ou de preuve d'achat.
Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformes aux specifications PEEKTON.
Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
Une alimentation électric non conforme aux spécifications d'installation et d'environnement.
Les accidents ou catastrophes y compris les incendies, dégats des eaux, foudre et tremblements de terre.
Les pièces d'usure normale dites consommables : Piles, accus etc...
Le remplacement de pieces cosmétiques ou de pieces dues à la détiéroration ou à la déformation anormale d'un produit.
Les accessoires égarés ou manquants.
Lorsqu'un produit est utilisé à titre professionnel.
Lors d'une mise à jour d'un firmware non agrée par PEEKTON France.

En cas de panne : Faites contrôle l'appareil par un technicien qualifié si :

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé.
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil.
  -L'appareil a ete exposé à la pluie ou à l'huididé.
• L'appareil ne semble pas fonctionner normalement.
• Les performances de l'appareil se sont sensiblement modifiées.
  -L'appareil est tombé ou le coffret a eté endommagé.

NE TENTEZ PAS DE REPARER L'UNITE VOUS-MEME.

IMPORTANT : En cas de retard de votre produit, veuillez conserver une preuve d'expédition de votre produit.

Pour connaître les conditions SAV,merc de bien fouloir contacter votre revendeur.

(*) Du Lundi au Vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)

Site Internet: www.peekton.com

Informations : [e-mail]

3

\section*{Caracteristique}

Regarder vos films sur votre TV

Il vous est possible de regarder vos films favors sur votre TV.

La PEEKBOX 264HD/264HD PRO peut dire la plupart des formats video standards incluant: MPEG1, MPEG2, MPEG4, AVI, MPG, etc.

Jukebox audio

La PEEKBOX 264HD/264HD PRO peut dire une variété de fischiers audio tels que le MP3 et le WMA, via votre téléviseur ou votre système audio existant.

Diaporama photo

La PEEKBOX 264HD/264HD PRO permet la lecture sous forme de diaporama des fischiers images, tels que des photos au format JPEG ou BMP.

Stockage sur disque dur

La PEEKBOX 264HD/264HD PRO, boitant multimédia, est également un disque dur exter USB 2.0 de type SATA, vous permettant le stockage de vos données.

Mise à jour du micrologiciel

La PEEKBOX 264HD/264HD PRO peut-être mise à jour via un firmware. Pour savoir si une mise à jour est disponible, vérifiez sur notre site Internet : www.pekton.com.

Formats des fichiers supportés	Vidéo	H.264, MKV, MPEG-1/2/4, HD DIVX, XVID, VOB, MOV, etc.
	Audio	MP3, WMA, AAC, WAV.
	Photo	JPEG, BMP, PNG
Sorties A/V	Audio Sté reproduction analogue, Composite Video, HDMI, SPDIF optique, coaxial.
Système	NTSC, PAL.
Type de disque dur	3.5" interne SATA .
Système d'exploitation	Windows 2000, XP, VISTA, 7, Mac OS X.
Type de partition	FAT 32 et NTFS (Ne pas formater en NTFS si vous utilisez Mac).
Interface USB	USB 2.0
Alimentation	AC-DC Adaptateur secteur externe 220V -> 12V, 2A(264HD),3A(264HD PRO).
Dimensions	L 170 x H 55 x P 158 mm
Accessoires & Options	Adaptateur secteur, Câble Jack - RCA A/V, Câble USB (pour PC), Télécommande, Piles et CD.

4

> Description du produit

4.1 La PEEKBOX 264HD/264HD PRO et ses accessoires

PEEKBOX 264HD/264HD PRO

TELECOMMANDE

PILES

CD

CABLE A/V

CABLE USB

ADAPTATEUR SECTEUR

4

> Description du produit

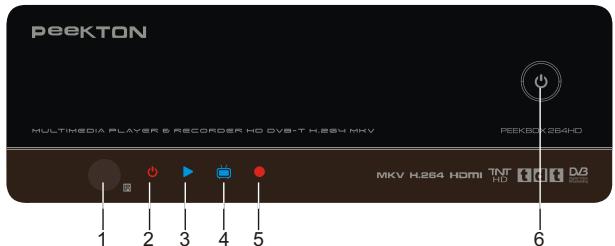

4.2 Façade avant

POUR LA PEEKBOX 264HD

1. Récepteur IR
2. Voyant Marche/Arret

3. Voyant multimédia

4. Voyant TNT

5. Voyant d'enregistrement
6. Bouton Marche/Arrêt

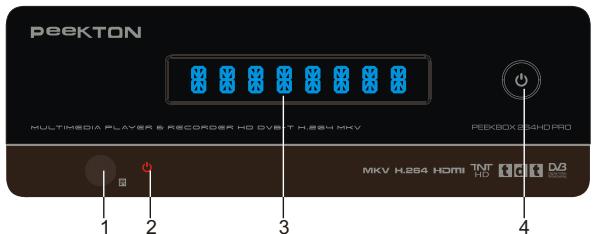

POUR LA PEEKBOX 264HD PRO

1. Récepteur IR
2. Afficheur Fluorescent
3. Voyant Marche/Arret
4. Bouton Marche/Arrêt

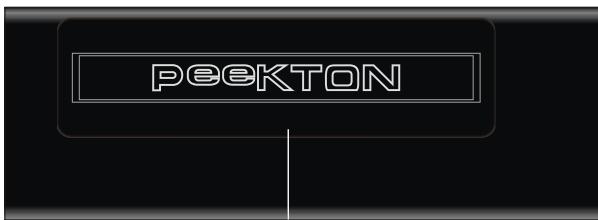

4.3 Panneau létéral

Emplacement pour disque dur externe amovible 3,5"

4

> Description du produit

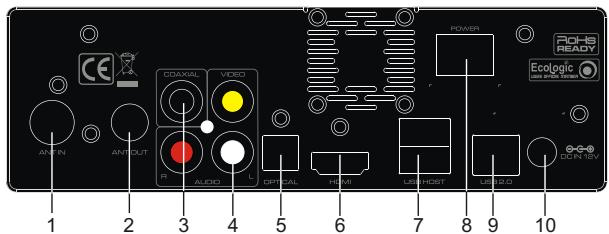

4.4 Façade arrêté

1. Entrée Antenne
   2.Sortie Antenne
   3.Prise Coaxiale S/PDIF
   4.Sortie A/V
   5.Prise Optique S/PDIF

6.Port HDMI
7.USB Host
8. Interrupteur Marche/arrêt
9.Prise USB 2.0
10. Entrée CC

Description du produit

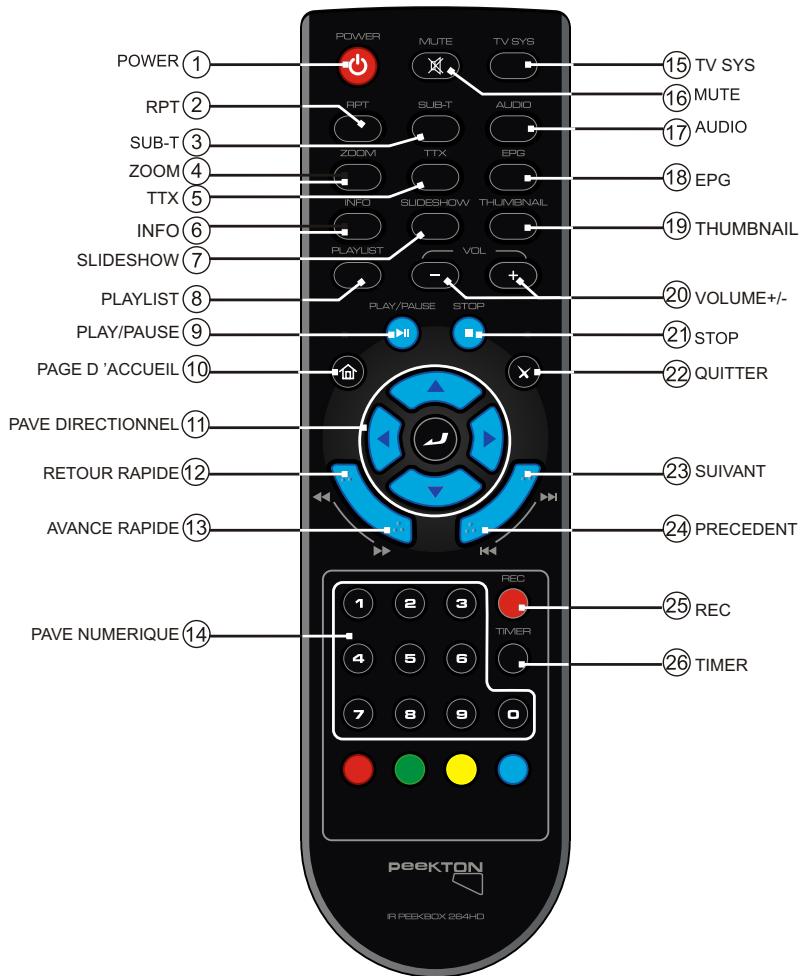

4.5 Schéma de la télécommande

4

Description du produit

4.5 Schéma de la télécommande (suite)

Description des touches de la télécommande:

1. POWER: permet d 'allumer et d 'eteindre la Peekbox.
   2.RPT:permét d'activar la répétition.
   3.SUB-T: permet d'activer ou de changer la piste de sous-titres du fichier en cours de lecture.
   4.ZOOM: permit d'effectuer un zoom sur une image ou video en cours de lecture.

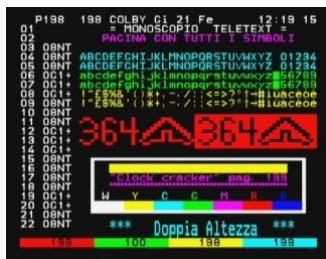

   5.TTX:permét d'ouvrir le menu du télétexte si disponible dans les programmes TNT.
2. INFO: permet d'afficher les informations concernant le fichier sélectionné.
   7.SLIDESHOW:permét de faire défilier les images une par une (Diaporama)
   8.PLYLIST:permét d'acceder à la liste de lecture lorsqu'youesêtes dans le menu Musique.
   9.PLAY/PAUSE:permét de démarrer la lecture du fichier sélectionné.
   10.PAGE D'ACCUEIL:permit d'acceder au menu principal.
   11.PAVE DIRECTIONNEL: permet de selectionner et naviguer dans les menus.
   12.RETOUR RAPIDE: permet d'effectuer un return rapide du fichier en cours de lecture.
   13.AVANCE RAPIDE: permet d 'effectuer une avance rapide du fichier en cours de lecture.
   14.PAVE NUMERIQUE: permet d'entrée des nombres pour certaines fonctions spécifiques.
   15.TV SYS: permet de commuter l'appareil dans les différents modes de sortie video.
   16.MUTE: permet de couper le son momentanément.
   17.AUDIO: permet de changer la piste audio du fichier en cours de lecture.
   18.EPG: permet d'acceder aux fonctions EPG (Guide électronique des programmes).
3. THUMBMAIL: permet de dire les images avec 8 miniatures.
   20.VOLUME+/-:permet d'augmenter ou diminuier le volume.
   21.STOP: permet d'arrêter la lecture du fichier en cours de lecture.
   22.QUITTER: permet de quitter le menu en cours.
   23.SUIVANT:permed'acceder au fichier ou chapitre suivant.
4. PRÉCÉDENT: permet d'acceder au fichier ou chapitre précédent.
   25.REC: permit de lancer un enregistrement.
   26.TIMER: permet d'acceder au menu de programmation.

5

Installation du disque dur

La PEEKBOX peut être livrée avec ou sans disque dur.

Si vous avez acheté ce produit avec un disque dur, il est alors intégré en usine et formé par nos soins.

En revanche, suivez les instructions suivantes si vous avez acheté ce produit sans disque dur.

INTEGRATION

Gréace au système EHDIS (Système d'installation simplifié du disque dur), vous alze pouvoir profiter d'une nouvelle expérience en utilisant ce boîtier multimédia et son disque dur.

L' apparéil doit être éteint (interrupteur arrêté) et débranché du secteur avant de manipulier le disque dur.

Référez-vous aux instructions suivantes pour installer le disque dur:

0

2

3

4
5

6

7
8

9

10

11

12

6

Premiers branchements

6.1 Branchement à l'alimentation secteur

1.Suivez le schema et connectez l'adaptateur secteur à la prise d'entrée DC IN du lecteur;
2.Branchez ensuite I'adaptateur secteur dans la prise secteur.

6.2 Connexion à l'ordinateur via le port USB

1. Assurez-vous que le lecteur est sous tension;
   2.Branchez le connecteur carré du cable USB au port USB 2.0 de ce lecteur;
   3.Branchez le connecteur rectangulaire du cable USB à l'ordinateur.

Important: Si vous avez acheté votre PEEKBOX avec un disque dur intégré, il est déjà formaté et s'affichera dans "Ordateur" (ou "Poste de travail" sur XP) en tant que disque dur amovible.

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA, 7

Attention: Avant toute manipulation, faites une sauvegarde de vos données!

Pourquoi formater le disque dur?

Lorsque vous achetez un disque dur neuf, la surface magnétique est vierge de toute information. Le formatage du disque dur va permettre de creer les pistes où seront enregistrées vos informations.

NOTE IMPORTANTE :

Il est nécessaire de faire attention à vos manipulations lors de la création de la partition puis du formatage de votre disque dur.

ASSUREZ VOUS QUE VOUS ALLEZ FORMATER LE DISQUE DUR DE LA PEEKBOX 264HD/264HD PRO ET NON CELUI DE VOTRE ORDINATEUR. EN REGLE GENERALE, LE DISQUE DUR DE VOTRE ORDINATEUR EST APPELE (C).

Si vous pensez ne pas etre en mesure de formater votre disque dur sans probleme, n'hesitez pas a faire appel a une personne ayant déjà effectuee cette manipulation. Nous déclinons toute responsabilité en cas de perte de données, due à une mauvaise manipulation.

1. Sur votre PC, rendez-vous dans le menu « Démarrer», puis faites un clíc droit sur l'icone « Ordinateur » (Vista) ou « Poste de travail » (XP) puis choisissez « Gérer »

2. Vous accedez ensuite au logiciel "Gestion de l'ordinateur". Sélectionnez "Gestion des disques" dans la colonne de gauche. Dans la partie droite, faites un clic droit puis choisissez "créer une nouvelle partition" (2).

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA, 7 (suite)

1. Dans la fenêtre inférieure, faites un click droit sur le disque dur de la Peekbox, puis, s'il est déjà partitionné, supprimez la ou les partition(s) présente(s).

Sinon, passez directement à l'etape 4.

Une fois l'ensemble des partitions suprimé, vous obtenez un disque dur "non alloué".

Il est représenté par une bande horizontally de couleur noire.

Vou pouve alors passer à l'étape suivante consistant à creer une nouvelle partition (ou volume simple).

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA, 7 (suite)

1. Faites un clic droit dans la barre horizontally puis selectionnez "Nouveau volume simple" pour Vista ou "Nouvelle partition" pour XP.

1. Une fenêtre d'assistant s'ouvre afin de vous guider dans la procédure de formatage.

La majorité des paramétrages doivent conserver leur valeur par défaut.

La première fenêtre vous présente l'assistant, cliquez sur suivant pour obtenir la fenêtre suivante.

Cette fenêtre vous présente la
capacité de votre disque dur qui peut
légèrement différer des
caracteristiquesannonnées.

Ne modifies pas les valeurs par défaut et cliquez directement sur "Suivant".

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA, 7 (suite)

1. La fenetre suivante propose différents types de formatage et de constitution du volume.

Ne modifies pas ces paramètres, laissez les valeurs par défaut puis cliquez sur « Suivant »

Vous pouvez ensuite cliquer sur « Suivant »

1. La fenêtre suivante propose différents systèmes de fichiers pour le formatage ainsi que certaines autres options.

Ici, vous ne devez modifier que deux valeurs :

• Nom de volume (de préférence en majuscules et en un seul mot)
• Effectuer un formatage rapide (doit etre coché)

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA, 7 (suite)

1. La fenêtre suivante présente un résumé de la configuration du formatage.

Vous pouze clicker sur le bouton "Terminer" pour lancer le formatage.

1. Lorsque le formatage est lancé, la mention "formatage en cours..." s'affiche dans la ligne.Le formatage peut prendre quelques minutes, ne déconnectez pas la Peekbox pendant cette Procedure.

Lorsque la mention "Sain" apparait, le disque dur doit s'afficher dans le "Poste de travail" ou "Ordinateur".

Vous pouvez alors fermer l'outil de Gestion des disques et vous rendre dans votre Explorateur de fichiers.

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA, 7 (suite)

1. Lorsque vous utilisez le disque dur avec votre "Explorateur de fichiers", ne perdez pas de vue qu'il s'agit d'un périphérique de stockage USB et qu'il nécessite d'être retire informatquement avant de l'étre physiquement.

Par conséquent, n'oubliez pas de "Retirer le périhérique en toute sécurité" en utilisant la fonction de Windows disponible dans la barre des tâches.

7.2 Sous Mac OS X

1. Si le disque dur n'est pas formaté, Mac OSX vous propose son initialisation automatiquement. Simon, le disque dur apparait comme ci-dessous mais le formatage est néanmoins nécessaire.

7

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

1. Vous doivent ouvrir l'application « Utilitaire de disque » (l'icone peut différer en fonction des versions) situé dans le dossier Applications > Utilitaires.

1. Une fois « Utilitaire de disque » ouvert, sélectionnez le disque dur à formater comme indiqué ci-dessous.

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

1. Cliquez ensuite sur l'onglet « Effacer » pour supprimer la partition actuelle et en creer une nouvelle.

1. Le format du volume doit impérativement être « MS-DOS », son nom doit être en majuscule et en un seul mot.

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

1. Cliquez ensuite directement sur le bouton « Effacer » et confirmez votre choix avec la boîte de dialogue.

1. Une fois le formatage terminé, la nouvelle partition apparait sous le disque dur dans la colonne de gauche.

7

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

1. Vous pouvez alors fermer l'application "Utilitaire de disque" et voir votre disque dur apparaitre dans le Finder.

Vou pouvez maintainy copier vos fichiers (glisser/deposer ou copier/coller).

IMPORTANT : Il est impératif d'éjecter le disque dur à l'aide du bouton d'éjection (ou en le déposant sur la corbeille s'il apparaît sur le bureau) avant toute déconnexion du port USB.

1. Une fois le disque duré ejecté, il n'apparait plus dans la colonne de gauche du Finder (ou sur le bureau) et vous pouvez le déconneter du port USB.

8

Transfert de fichiers

8.1 Connecter la PEEKBOX

1. Branchez votre PEEKBOX à la prise d'alimentation secteur.

1. Connectez votre PEEKBOX à votre ordinateur.

8.2 Transférer vos fichiers

Après avoir raccordé votre produit à votre ordinateur en USB, il apparait dans votre « Poste de travail » (XP) ou « Ordinateur » (Vista) et vous accedez alors à son contenu. Vous pouvez ensuite copier des données à l'aide des fonctions copier/coller ou glisser/déposer. Pour une utilisation optimale de votre approeil, créez des dossiers ayant un maximum de 100 fichiers chacun, dans une arborescence n'excedant pas trois niveaux.

9

Connexions

9.1 Connexion audio/video analogue

1.Suivez le schema et connectez le connecteur en 3 couleurs à la prise SORTIE A/V du lecteur;
2.Branchez le connecteur en 3 couleurs à la prise d'ENTRÉE A/V de la TV.
3.Sélectionnez la source d'entrée appropriée de la TV.

9.2 Connexion audio/video numérique

La connexion HDMI peut procurer une résolution de qualité video allant jusqu'à 1080p.

1.Suivez le schema et branche un connecteur du cable HDMI à la prise HDMI du lecteur;
2.Branchez l'autre connecteur du cable HDMI à la prise HDMI de la TV.
3.Sélectionnez la source d'entrée appropriée de la TV.

9

Connexions

9.3 Connexion audio analogue

Votre Peekbox possede une sortie audio stereo analogue sur le meme connecteur que la sortie video (voir page precedente). Vous pouvez donc utiliser le meme cordon pour un raccordement a un systeme Hi-Fi.

9.4 Connexion audio numérique

Suivez la méthode de connexion audio montré ci-dessous:

Première méthode : utilisez la sortie audio de la prise de SORTIE A/V;

Seconde méthode : utilisez la sortie audio de la prise optique/coaxiale S/PDIF.

9

Connexions

9.5 Connexion ANT. / RF

ENTRÉ ANTENNE / RF

Raccordez l'antenne TV à la prise d'ENTRÉE ANTENNE /RF comme montré ci-dessous.

SORTIE ANTENNE / RF

1.Assurez-vous que le lecteur soit branché à l'alimentation électrique ;
2.Assurez-vous que l'antenne TV soit connectee à la prise d'ENTREE ANTENNE/RF;
3.Branchez le cable TV à la prise SORTIE ANTENNE /RF, puis branchez le cable à une TV ou à un autre récepteur TV.

Le lecteur peut renvoyer le signal TNT vers un autre récepteur TV.

De cette façon, vous pouvez regarder les programmes TV avec un autre récepteur TV tout enregistrant.

9.6 Branchement d'un périhérique USB

1.Assurez-vous que le lecteur soit en marche;
2. Branchez la clé USB ou le disque dur externe, etc. au port USB HOST du lecteur,

comme indiqued sur le schema ci-dessous.

De cette manière, vous pourrez acceder au contenu de votre périhérique USB.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.1 Menu Principal

Il y a huit options, complenant TV, RECLIST, FILM, MUSIQUE, PHOTO, FICHIER, REGLAGE et APPAREILS. Utilisez les touches GAUCHE/DROITE du pavé directionnel pourCHOIR une icone. Appuyez sur ENTREE pour confirmer. Appuyez sur QITTER pour annuler et afficher l'écran du menu precedent.

10.2 Menu TV

Selectionnez l'icône TV dans le menu principal et appuyez sur ENTREE pour confirmer.

Guide d'installation

Lorsque vous utilisez cette fonction pour la première fois, le guide d'installation s'affichera comme sur l'image suivante:

Vous pouvez désir la langue du menu OSD, le pays et la recherche de chaînes. Ensuite appuyez sur ENTREE pour démarrer la recherche automatique des chaînes TNT.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

Au cours de la recherche automatique des chaînes, vous pouvez voir l'état actuel de la recherche sur la barre de progression. Toutes les chaînes de télévision et stations de radio sont affichées dans la liste correspondante.

Lorsque la recherche est achevée, appuyez sur ENTREE et "LISTE DES CHAINES" s'affichera. Vous pouvez appuyer sur les flèches HAUT/BAS pour selectionner la chaîne que vous voulez regarder.

Configuration des paramètres TNT

Lorsque you regardez une chaîne TV, you pouvez appuyer sur le bouton Page d'accueil pour acceder au menu de configuration des paramétres TNT.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

Edition deschains: Àprouvavo entre le code, vous pouvez éditer le programme, c'est-à-dire déplacer, masquer, verruiller ou supprimer.

Code par défaut: "888888"

EPG: Sélectionnez EPG et accédez à l'interface EPG. Vous pouvez aussi appuyer sur le bouton EPG de la télécommande pour acceder à l'interface EPG directement.

Trier: Vous pouvez trier vos chaînes TV dans la liste par LCN, ONID, Nom, ID.

LCN: MARCHE/ARRÉT

Recherche des chaînes

Recherche automatique : selectionnez pour demarrer la recherche automatique des chaînes.

Recherche manuelle : vous pouvezCHOISIR une chaîne pour scélectionner une fréquence particulière et ainsi effectuer une recherche manuelle de la chaîne.

Pays: Appuyez sur les flèches GAUCHE/DROITE pour sélectionner le nom du pays.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

Langue sous-titres : Appuyez sur les flèches GAUCHE/DROITE pour désirir une langue et puis sur Entrée pour confirmer.

Langue audio : Appuyez sur les flèches
GAUCHÉ/ROITE pour désirir une langue et puis sur Entrée pour confirmer.

Systeme

Contrôle parental : entrez un code pour programmer le contrôle parental. Code par défaut: "888888"

Definir code: Vous pouvezCHOISIR un code ou le modifier. Reglages par default: Vous pouvez restaurer les parametes d'usine par défaut.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

1. Si le programme comporte des informations de télétexte, appuyez sur le bouton TTX pour afficher les informations de télétexte du programme en cours.

1. Si le programme compte différentes langues de sous-titres ou audio, vous pouvez appuyer sur les boutons SUB-T ou AUDIO pour changer.

3.Avant l'enregistrement, veuillez vérifier si vous avez différents péripériques de stockage (p.ex. disque dur interne, clé USB, carte mémoire, disque dur externe) qui sont reliés au lecteur en même temps, ou si vos péripériques ont des partitions différentes.

Si c'est le cas, veuillez acceder au menu REGLAGE REC pour désir le support ou la partition où vous souhaitez enregistrer le programme.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

Programmer un enregistrement

Vous pouvez enregistrer des programmes TV à l'heure prévue grâce aux deux manières suivantes.

1. Lorsque vous regardez un programme TV, vous pouvez appuyer sur le bouton Page d'accueil pour acceder au menu de configuration des paramètres TV.

Ensuite, selectionnez Programme -> Guide des programmes.

(Ou appuyez simplement sur le bouton EPG de la télécommande pour acceder à l'interface du guide des programmes).

Appuyez sur les flèches GAUCHE/DROITE pour sélectionner la chaine TV. Mettez en surveillance le programme que vous souhaitez enregistrer et appuyez sur la touche rouge pour enregistrer.

Appuyez ensuite sur Entrée pour confirmer votre programmation.

1. Vous pouvez aussi appuyer sur LISTE pour acceder au menu Liste de programmation. Vous pouvez alors ajouter, editor ou supprimer les programmes d'enregistrement.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.3 Menu REC List

Vouspouvezlirevosprogrammesexenregistrésdansle menuRECLIST.

Sélectionnez le dossier contenant les fichiers enregistrés et appuyez sur le bouton PLAY; ensuite vous pouvez dire en continu les fichiers enregistrés.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.4 Menu Film

Lecture de fichiers dans la fenetre de prévisualisation.

ENTREE: Appuyez une fois pour prévisualiser la vente et deux fois pour afficher en mode plein écran. (si la prévisualisation n'est pas sélectionnée dans la configuration, alors vous accédez directement au mode plein écran).

PLAY/PAUSE: lecture/pause plein écran.

VERT: appuyez une fois pour indiquer le point de départ de l'extrait repété, appuyez

à nouveau pour indiquer le point final de l'extrait répété.

ROUGE: appuyez pour basculer entre lecture en mode prévisualisation et lecture en mode plein écran.

TVSYS: pour basculer la résolution du signal parmi: 480P/576P, 720P, 1080I, 1080P, etc.

BLEU: appuyez pour atteindre le point horsaire indiqué (fonction GOTO)

STOP: pour arrêté

AR/RR: avance rapide/retour rapide à 2X\4X\8X\16X\32X

Page de lecture plein écran :

SUB-T: Appuyez une fois pour afficher les options de sous-titres, deux fois pour afficher la barre de selection de sous-titres dans laquelle la couleur d'arrière-plan, la coualeur de la police et la taille des sous-titres peuvent être régliées.

INFO: Appuyez pour afficher/fermer les informations video, telles que la résolution du film, flux de bits, etc.

RPT: Appuyez pour régler le mode répéter: répéter un, répéter tout, aléatoire et annuler la fonction répéter.

QUITTER: Arrête la lecture et returner à la page fichiers

STOP: Pour arrêté

ROUGE : Appuyez pour basculer entre lecture en mode prévisualisation et lecture en mode plein écran.

ZOOM:appuyez pour ZOOMER en avant/arriere 2X,4X,8X,1/2X,1X

PRECEDENT/SUIVANT: PRECEDENT/SUIVANT

AR/RR: avance rapide/retour rapide à 2X\4X\8X\16X\32X

BLEU: appuyez pour atteindre le point horaire indiqué.

AUDIO: pour changer la piste audio.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.5 Menu Musique

Seuls les fichiers musicaux supportés peuvent être affichés sur cette page.

DROITE: Pour marquer le fichier audio pour l'ajouter dans la liste d 'écoute.

ENTREE: Pour dire le fichier en surbrillance.

RPT: Appuyez pour régler le mode répéter: répéter un, répéter tout, aléatoire et annuler la fonction répéter.

QUITTTER: Pour returner au repertoire supérieur sans que le fichier en cours de lecture ne soit arrêté.

Stop: Arrête la lecture.

AR/RR: avance rapide/retour rapide à 2X\4X\8X\16X\32X

PRECEDENT/SUIVANT: line PRECEDENT/SUIVANT.

Listed 'écoute

DROITE: pour marquer le fichier media dans la liste d'écoute à effacer lors de la sortie de la liste d'écoute.

RPT: appuyez pour régler le mode répéter: répéter un, répéter tout, aléatoire et annuler la fonction répéter.

QUITTER: pour returner au menu précédent, et si un des fichiers dans la liste de lecture est marqué, une boîte de dialogue s'ouvrira demandant s'il faut effacer ou non.

Rouge: pour cocher tout/décocher tout.

Bleu: Appuyez pour atteindre le point horaire indiqué.

Stop: Arrêter la lecture.

AR/RR: Avance rapide/retour rapide à 2X\4X\8X\16X\32X

PRECEDENT/SUIVANT: PRECEDENT/SUIVANT.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.6 Menu Photo

Seuls les fichiers d'images supportés peuvent être affichés sur cette page.

Musique de fond

LISTED 'ECOUTE: accedez d'abord au menu Musique. Appuyez une fois sur le bouton PLAYLIST pour dire la musique de fond. (Seulement disponible lorsqu'il y a des fichiers dans la LISTED 'ECOUTE). Appuyez sur STOP pour arrêté.

SLIDESHOW: pour生存 automatiquement les images une par une en fonction de la Durée diapositive.

THUMBMAIL: appuyez pour acceder à la page affichtant 8 images.

TV SYS: pour basculer la résolution du signal parmi 480P/576P/720P/1080I et 1080P.

Mode miniatures

ZOOM: appuyez pour ZOOMER en avant/arrière sur les images en cours de lecture à 2X,4X,8X,1X,1/8X,1/4X,1/2X,1X.

THUMBMAIL: appuyez sur cette touche lorsque vous étés dans le menu PHOTO pour afficher en miniatures une liste d'images (prévisualisation de 8 images).

Haut/Bas : permet de faire tourner les images en cours de lecture (90,180,270,360).

HAUT: sens inverse des aiguilles d'une montre.

BAS: sens des aiguilles d'une montre.

HAUT/BAS/GAUÇE/DROITE : pour se déplacer dans la

page de prévisualisation avec 8 images.

QUITTTER: pour arrêté la lecture du filchier en cours et returner à la page de prévisualisation des 8 images; et en mode page de prévisualisation des 8 images, appuyez dessus pour returner au repertoire supérieur.

INFO: afficher/fermer les informations sur le fichier en cours de lecture.

LISTED 'ECOUTE: accedez d'abord au menu Musique. Appuyez une fois sur le bouton PLAYLIST pour lore la musique de fond. (Seulement disponible lorsqu'il y a des fischiers dans la LISTED 'ECOUTE). Appuyez sur STOP pour arrêter.

PRECEDENT/SUIVANT: sur la page de prévisualisation avec 8 images, permet d'atteindre les 8 images précédentes/suivantes.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.7 Menu Fichier

PLAY/PAUSE: appuyez pour activer /mettre en pause la lecture.

STOP: appuyez pour arreter la lecture.

SUB-T: appuyez une fois pour afficher les options de sous-titres, deux fois pour afficher

la barre de sélection de sous-titres dans laquelle la couleur d'arrière-plan, la couleur de la police et la talie des sous-titres peuvent être régles.

FILE

USB2/C/PHOTO/JPG

PAGE 01/02

01.MP4
02MP4
03.MP4
01.MP3
02.MP3
03.MP3

NOM: IMG-01.1600x1200.JPG

WxH: 1600x1200

TAILLE:2000.00KBYTES

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.8 Menu Réglage

Le menu Réglage vous permet de personneliser et de configurer les

préférences de votre lecteur. Utilisez les boutons de navigation HAUT/BAS pour sélectionner une option, et GAUCHE/ DROITE pour changer.

Paramètres du système

Utilisez les boutons de navigation HAUT/BAS pour selectionner une option, et

GAUCHÉ/ DROITE pour changer les options/changer les fonctions relatives.

LANGUE: anglais, espagnol, français, allemand, néerlandais et italien.

FORMAT D'IMAGE: 16:9 écran large/4:3 PanScan /4:3 Letterbox

FORMAT TV: PAL/NTSC

PREVISUALISATION: Marche/Arrêt

PERIPHERIQUE SELECTIONNE: Réinitialisation

VERSION FIRMWARE: affiche la version du micrologiciel.

Paramètres film

Utilisé les boutons de navigation HAUT/BAS pour sélectionner une option, et GAUCHE/ DROITE pour changer.

TAILLE: Normal /Gros/ Petit

FOND: Transparent/Gris/Jaune-Vert/Blanc

COULEUR: Blanc/Jaune/Noir

RESUME: marche/arrêt

Paramètres photo

Utilisez les boutons de navigation HAUT/BAS pour selectionner une option, et

GAUCHÉ/ DROITE pour changer les options/changer les fonctions relatives.

DUREE DIAPOSTIVE: 5S/10S/15S/20S

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.8 Menu des Réglages (suite)

Paramètres d'enregistrement

Utilisez les flèches de navigation HAUT/BAS pour sélectionner une option, et GAUCHÉ/DROITE pour basculer vers l'appareil sur lequel vous souhaitez enregistrer la TV numérique.

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.9 Menu Appareils

Vous pouvezCHOISIRLEPERIPHériqueque youssouhaitezconsulter.

A noter que vous appeareil ne sera pas capable de dire vos fichiers multimédia à partir de plusieurs péripériques simultanément.

Vous pouze acceder à cette page par le menu APPAREILS.

HAUT/BAS: pour déplacer le curseur dans la liste des pérophériques
ENTREE: pour cocher le pérophérique

10

Fonctions de la PEEKBOX 264HD/264HD PRO

10.10 Mise à jour du firmware

Le micrologiciel est le système d'exploitation (OS) installé sur l'appareil. La mise à niveau du logiciel peut apporter de nouvelles caractéristiques, améliorations et corriger des bogues.

Pourmettrea niveauvoire micrologiciel,veuillez suivre les instructions ci-dessous:

1.Preparez une clef USB et copiez le fichier de mise à niveau du micrologiciel que vous téléchargez dans le réseau racine de votre clé USB.
2.Branchez la clé USB dans l'un des ports USB HOST du lecteur.
3.Sélectionnez le micrologiciel dans l'option FICHIER, appuyez ensuite sur le

bouton ENTRÉE, une page de mise à niveau bleue apparaftra sur l'écran TV.

Remarque :

N'éteignez pas l'appareil durant la mise à niveau.

Il n'est pas autorisé de débrancher la clé USB pendant la mise à niveau.

11 Spécifications

Paramètres	Spécifications
INTERFACES d'ENTREE/SORTIE:	Port USB 2.0 HOST x 2 (compatible USB 1.1) Connecteur RCA composite (CVBS) A/V Interface HDMI V1.3 Prise optique S//PDIF Prise coaxiale S/PDIF ENTRÉE 12V CC
SYSTEME DE FICHIERS:	FAT32/NTFS
FORMATS:	AVI/MKV/TS/MPG/MP4/MOV/VOB/DAT/M2TS/ DIVX, résolution jusqu'à 1080p Mp3/WMA Fichiers HD JPEG, BMP, PNG, avec résolution illimitée
CODECS VIDEO:	H.264 HD MPEG-1/2/4 Divx Xvid
CODECS AUDIO:	MP2/3, WMA
FORMATS SOUS-TITRES:	SRT,SSA,SUB

Déclaration de conformité avec la Directive Européenne RoHs Nom de la marque: PEEKTON

Modèle: PEEKBOX 264HD/264HD PRO

En 2006, PEEKTON a'evalued les substances chimiques contenues dans les composants et les materiaux utilisés dans l'ensemble de ses produits et identifié celles qui sont limitées par la directive RoHS de l'Union européen, à savoir le mercury, le plomb, le cadmium, le chrome hexavalent, les PBB et les PBDE.

PEEKTON a réussi à ne plus utiliser ces substances dans presque tous ses produits, hormis les applications qui se situent en dessous des valeurs de concentration maximes spécifiées dans la directive, et celles qui sont exemplées ou susceptibles d'être exemplées de la directive RoHS.

Depuis le 1er juillet 2006, PEEKTON satisfait aux exigences de la directive RoHS selon laquelle tout produit mis sur le marché européen depuis cette date ne doit pas containir ces 6 substances reglementées (sauf exemptions).

Pour vérifier la conformité de l'ensemble de sa chaine d'approvisionnement avec la directive RoHS, PEEKTON a mis en place un programme de gestion de chaine d'approvisionnement qui inspecte les systèmes de gestion environnementale de ses fournisseurs, mettant l'accent en particulier sur la gestion des 6 matières réglementées depuis 2005, et sensibilisant continulement les fournisseurs via différents audits environnementaux.

La directive RoHS ne précise pas comment les entreprises peuvent démontré leur conformité RoHS, mais l'entente commune dans l'industrie se fonde sur la présumption de conformité et d'auto-déclaration. Selon cette entente, aucune documentation sur la conformité RoHS n'est nécessaire lorsque les entreprises mettent leurs produits sur le marché européen, tandis que celles-ci seront tenues de fournir des documents sur leur politique de conformité RoHS et sa mise en application lorsque les organisations de surveillance du marché des Etats membres de l'Union europeenne le réclameront. PEEKTON a conservé tous les dossiers sur la conformité RoHS de chaque composant et matériel dans une base de données électronique afin d'être prêt à répondre à de telles demandes.
