BRX 700 - Nettoyeur haute pression NILFISK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression / Extracteur de tapis professionnel
Marque	NILFISK
Modèle	BRX 700
Alimentation	Batterie 36 V, 238 Ah
Poids	712 kg (1570 lbs)
Capacité du réservoir de solution	151 litres
Capacité du réservoir de récupération	Non spécifié, mais avec flotteur d'arrêt automatique
Vitesse de travail recommandée	4-5 km/h
Pente maximale en transport	14% (8°)
Pente maximale en nettoyage	10% (6°)
Niveau sonore	73 dB(A)
Vibrations au niveau des commandes	< 2.5 m/s²
Vibrations au siège	< 0.5 m/s²
Fonctions principales	Extraction, récurage, aspiration, injection de détergent (EDS), balayage
Modes de nettoyage	Entretien, Restauration
Système de détergent	EDS (système d'injection de détergent) avec cartouches jetables ou réutilisables
Entretien quotidien	Vidange des réservoirs, nettoyage des filtres, vérification des brosses et patins
Entretien hebdomadaire	Vidange du système de détergent, vérification du niveau d'électrolyte
Entretien annuel	Vérification des brosses de carbone, lubrification
Protection	IPX3
Pièces détachées et réparabilité	Réparations par centre agréé Nilfisk, pièces d'origine disponibles

FOIRE AUX QUESTIONS - BRX 700 NILFISK

Comment démarrer la machine BRX 700 ?

Assurez-vous que les batteries sont chargées, positionnez la clé de contact sur ON (I), desserrez le frein à main, puis appuyez sur la pédale d'entraînement pour avancer. Activez le mode Entretien ou Restauration pour commencer le nettoyage.

Que faire si le voyant d'état de la batterie est rouge clignotant ?

Le voyant rouge clignotant indique que les batteries sont déchargées. Vous devez recharger complètement les batteries jusqu'à 37,6 volts avant de pouvoir réutiliser le système de récurage.

Comment nettoyer les filtres du moteur d'aspiration ?

Nettoyez les filtres quotidiennement à l'air comprimé. Pour les filtres très sales, lavez-les à l'eau chaude savonneuse, rincez abondamment et laissez sécher complètement avant de les remettre.

Que faire si le réservoir de récupération affiche 'FULL' alors qu'il n'est pas plein ?

Cela peut être dû à un flotteur bloqué ou à une aspiration excessive. Vérifiez les tuyaux d'aspiration pour les débris. Si le problème persiste, un technicien qualifié peut désactiver le système de fermeture automatique.

Comment vidanger le système de détergent ?

Retirez la cartouche de détergent, mettez l'interrupteur principal sur ON, maintenez l'interrupteur de vidange enfoncé pendant 3 secondes, puis maintenez l'interrupteur de solution enfoncé pendant le cycle de 10 secondes.

Quels types de détergents utiliser ?

Utilisez des détergents liquides et peu moussants adaptés au nettoyage par extraction des tapis. La température de l'eau ne doit pas dépasser 54,4°C (130°F).

Comment entretenir les patins d'aspiration ?

Vérifiez les patins quotidiennement, retirez les fils ou fibres enroulés. Pour un nettoyage en profondeur, vous pouvez les enlever de la machine.

Comment remplacer les brosses ?

Mettez la clé de contact sur OFF, desserrez les boutons noirs au-dessus du bras de renvoi, retirez le bras, faites glisser la brosse hors du compartiment. Pour installer, insérez la brosse et assurez-vous que les fentes s'alignent avec les pattes d'entraînement.

Que faire si la machine ne démarre pas ?

Vérifiez que le bouton d'arrêt d'urgence n'est pas enclenché, que les batteries sont connectées et que le commutateur de sécurité du siège fonctionne. Consultez le manuel pour les codes d'erreur.

Comment lubrifier la machine ?

Une fois par mois, appliquez de la graisse sur les raccords de graissage (joint universel, chaîne de brosse, points de pivot) jusqu'à ce que la graisse coule autour des roulements.

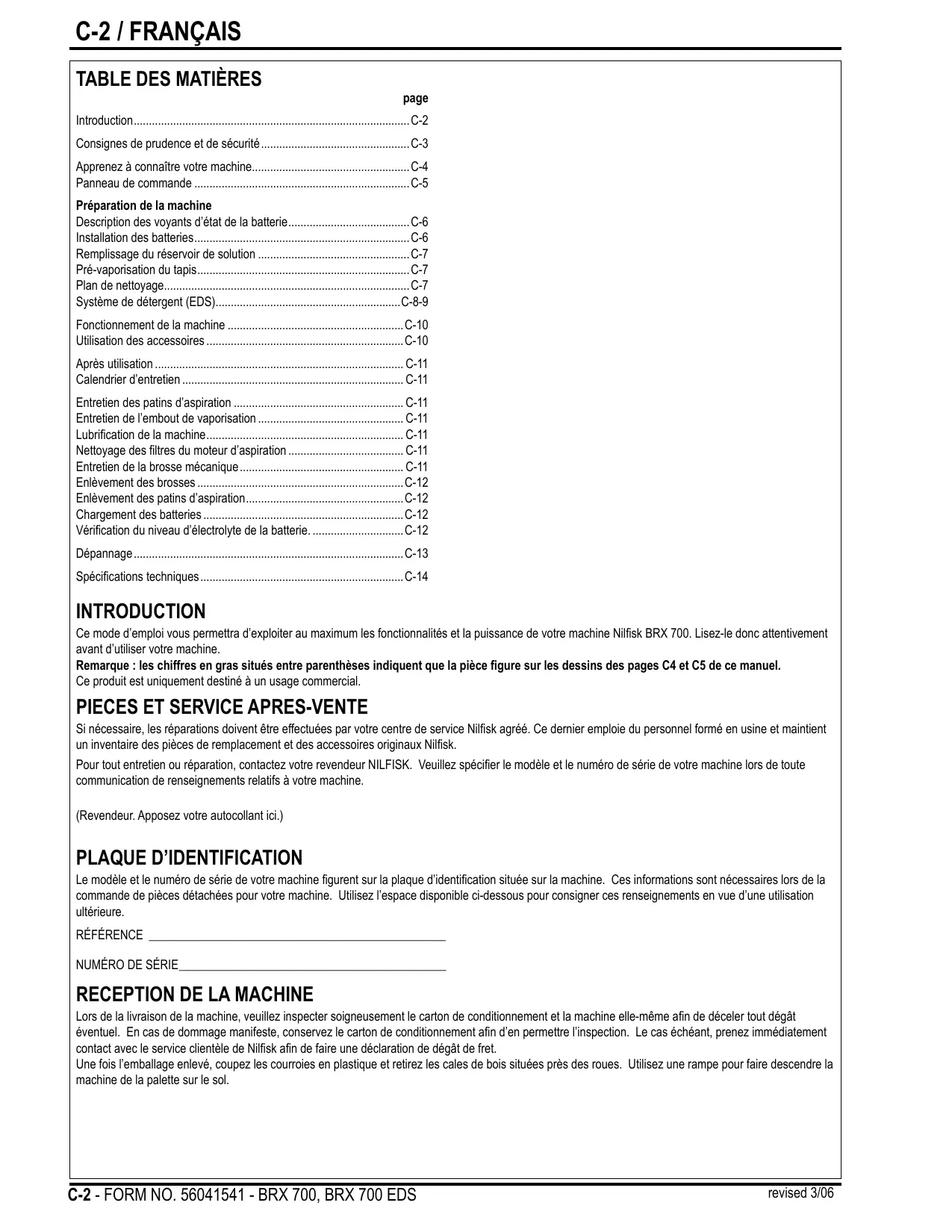

MODE D'EMPLOI BRX 700 NILFISK

Consignes de prudence et de sécurité. C-3

Apprenez à connaître votre machine. C-4

Panneau de commande C-5

Préparation de la machine

Description des voyants d'état de la batterie. C-6

Installation des batteries. C-6

Remplissage du réservoir de solution C-7

Pré-vaporisation du tapis C-7

Plan de nettoyage C-7

Système de détection (EDS) C-8-9

Fonctionnement de la machine C-10

Utilisation des accessoires C-10

Après utilisation C-11

Calendrier d'entretien C-11

Entretien des patins d'aspiration C-11

Entretien de l'embout de vaporisation C-11

Lubrification de la machine C-11

Nettoyage des filtres du moteur d'aspiration C-11

Entretien de larosse mécanique C-11

Enlèvement des brosses C-12

Enlèvement des patins d'aspiration. C-12

Chargement des batteries C-12

Vérification du niveau d'électrolyte de la batterie. C-12

Dépannage C-13

Spécifications techniques. C-14

Ce mode d'emploi vous permettra d'exploiter au maximum les fonctionnalités et la puissance de votre machine Nilfisk BRX 700. Lisez-le donc attentivement avant d'utiliser votre machine.

Remarque : les chiffres en gras situés entre parenthèses indiquent que la pièce figure sur les dessins des pages C4 et C5 de ce manuel.

Ce produit est uniquement destiné à un usage commercial.

PIECES Et service apres-vente

Si nécessaire, les réparations doivent être effectuées par tout centre de service Nilfisk agréé. Ce dernier emploie du personnel formé en usine et maintient un inventaire des pièces de remplacement et des accessoires originaux Nilfisk.

Pour tout entretien ou réparation, contactez votre revendeur NILFISK. Veuillez spécifier le modèle et le numéro de série de votre machine lors de toute communication de renseignements relatifs à votre machine.

(Revendeur. Apposez votre autocollant ici.)

PLAQUE d'identification

Le mode et le numéro de série de votre machine figurent sur la plaque d'identification située sur la machine. Ces informations sont nécessaires lors de la commande de pièces détachées pour votre machine. Utilisez l'espace disponible ci-dessous pour consigner ces renseignements en vue d'une utilisation ultérieure.

RÉFERENCE

NUMERO DE SÉRIE

Reception de la machine

Lors de la livraison de la machine, veuillez inspecter soigneusement le carton de conditionnement et la machine elle-même afin de déceler tout dégât éventuel. En cas de dommage manifeste, conservez le carton de conditionnement afin d'en permettre l'inspection. Le cas échéant, prenez immédiatement contact avec le service clientèle de Nilfisk afin de faire une déclaration de dégât de fret.

Une fois l'emballage enlevé, coupez les courroies en plastique et retirez les cales de bois situées près des roues. Utilisez une rampe pour faire descendre la machine de la palette sur le sol.

Consignes de prudence et de sécurité

Les symboles reproduits ci-dessous sont utilisés pour attirer l'attention de l'opérateur sur des situations dangereuses. Il est donc conseillé de lire attentivement ces indications et de prendre les mesures déquates en vue de protéger le personnel et le matériel.

DANGER!

Ce symbole est utilisé pour mettre l'opérateur en garde contre les risques immédiats pouvant provoquer des dommages corporels graves, voire entraîner la mort.

Attention!

Ce symbole est utilisé pour attirer l'attention sur une situation susceptible d'entraîner des dommages corporels graves.

Prudence!

Ce symbole est utilisé pour attirer l'attention de l'opérateur sur une situation qui pourrait entraîner des dommages corporels minimes, ou des dommages à la machine ou à d'autres équipements.

Lire toutes les instructions avant d'utiliser l'appareil.

Consignes generales de securite

Les consignes spécifiques de prudence et de sécurité mentionnées ici ont pour but de vous informer de la survenance de tout risque de dommages matériels ou corporels.

Attention!

• Cette machine ne pourrait être utilisée que par du personnel parfaitement entraîné et dûment autorisé. Évitez les arrêts subits lorsque la machine est chargée et se trouve sur des rampes ou des plans inclinés. Évitez les virages serrés. Adoptez une vitesse réduite lorsque la machine est en descente. Ne nettoyez que lorsque la machine monte la pente. Éloignez les batteries de toutes flammes, éteignez celles ou substance fumigène. Les gaz explosifs sont ventilés pendant le fonctionnement normal.
• De plus, du gaz hydrogène explosif s'échappe des batteries lorsqu'elles sont en charge. Ne procédez au chargement des batteries que dans une zone bien ventilée, loin de toute flamme. Ne fumez pas à proximité des batteries lorsqu'elles sont en charge.
• Otez tous vos bijoux lorsque vous travaillez à proximité de composants électriques. Positionnez la clé de contact sur off (O) et déconnectez les batteries avant de procéder à l'entretien des composants électriques.
• Ne travaillez jamais sous une machine sans y avoir placé, au préalable, des blocs de sécurité ou des états destinés à soutenir la machine
• Ne déversez pas d'agents nettoyants inflammables, ne faites pas fonctionner la machine à proximité de ces agents ou d'autres liquides inflammables.
• Ne nettoyez pas cette machine avec un nettoyeur à pression.

Prudence!

• Cette machine n'est pas conçue pour une utilisation sur les chemins ou voies publiques.
• Cette machine n'est pas conçue pour le ramassage des poussières dangereuses. Lors de l'utilisation de cette machine, assurez-vous que des tiers, et notamment des enfants, ne courent pas le moindre risque.
• Avant de procéder à toute opération d'entretien, veuillez lire attentivement toutes les instructions qui s'y rapportent.
• Ne laissez pas la machine sans surveillance sans avoir, au préalable, coupé le contact, enlevé la clé de contact (O) et tiré le frein à main. Positionnez la clé de contact sur off (O) avant de remplacer la ou les brosses ou d'ouvrir tout panneau d'accès.
• Prenez toutes les mesures nécessaires pour éviter que les cheveux, les bijoux ou les vêtements amples ne soient entraînés dans les parties mobiles de la machine.
• Faites attention lorsque vous déplacez cette machine dans un endroit où la température peut descendre sous. Car l'eau contenue dans les réservoirs de solution ou de récupération ou dans les conduites risquerait de geler et par là même d'endommager les valves et raccords de la machine. Rincez avec un liquide de lave-glace.
• Prenez soin d'enlever les batteries de la machine avant de mettre cette dernière au rebut. Pour ce qui est de l'élimination des batteries, conformez-vous aux réglementations locales en matière d'environnement.

Conservez soigneusement ces instructions

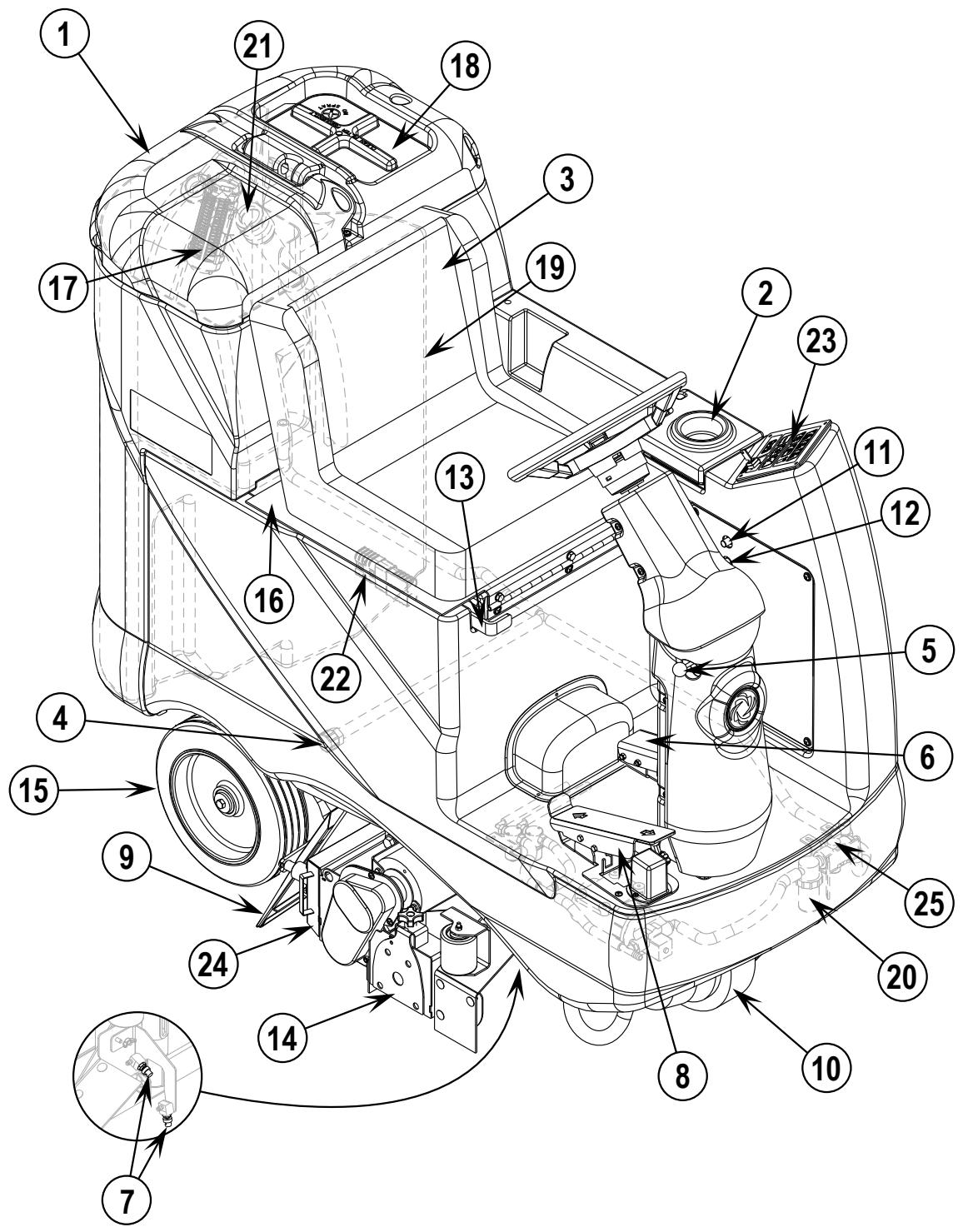

1 Couvercle du réservoir de récapuration 2 Couvercle du réservoir de solution 3 Siège de l'opérateur 4 Tuyau de vidange du réservoir de solution 5 Bouton de réglage de l'inclinaison du volant 6 Pédale de frein / Frein à main 7 Gicleurs de solution 8 Pédale d'entraînement, direction/vitesse 9 Patins d'aspiration 10 Entraînement et roue directrice 11 Disjoncteur de la roue directrice 12 Disjoncteur du circuit d'allumage 13 Bouton d'arrêt d'urgence / Déconnexion de la batterie

14 Plateau de brosses 15 Roue arrière 16 Compartiment batterie (sous le siège) 17 Flotteur d'arrêt du réservoir de récupération 18 Compartment du filtre d'aspiration moteur 19 Réservoir de récupération 20 Filtre de solution 21 Tuyau de vidange du réservoir de récupération (arrière de la machine) 22 Connecteur de batterie de la machine 23 Panneau de commande 24 Tremie à débris 25 Vanne de contrôle de la solution

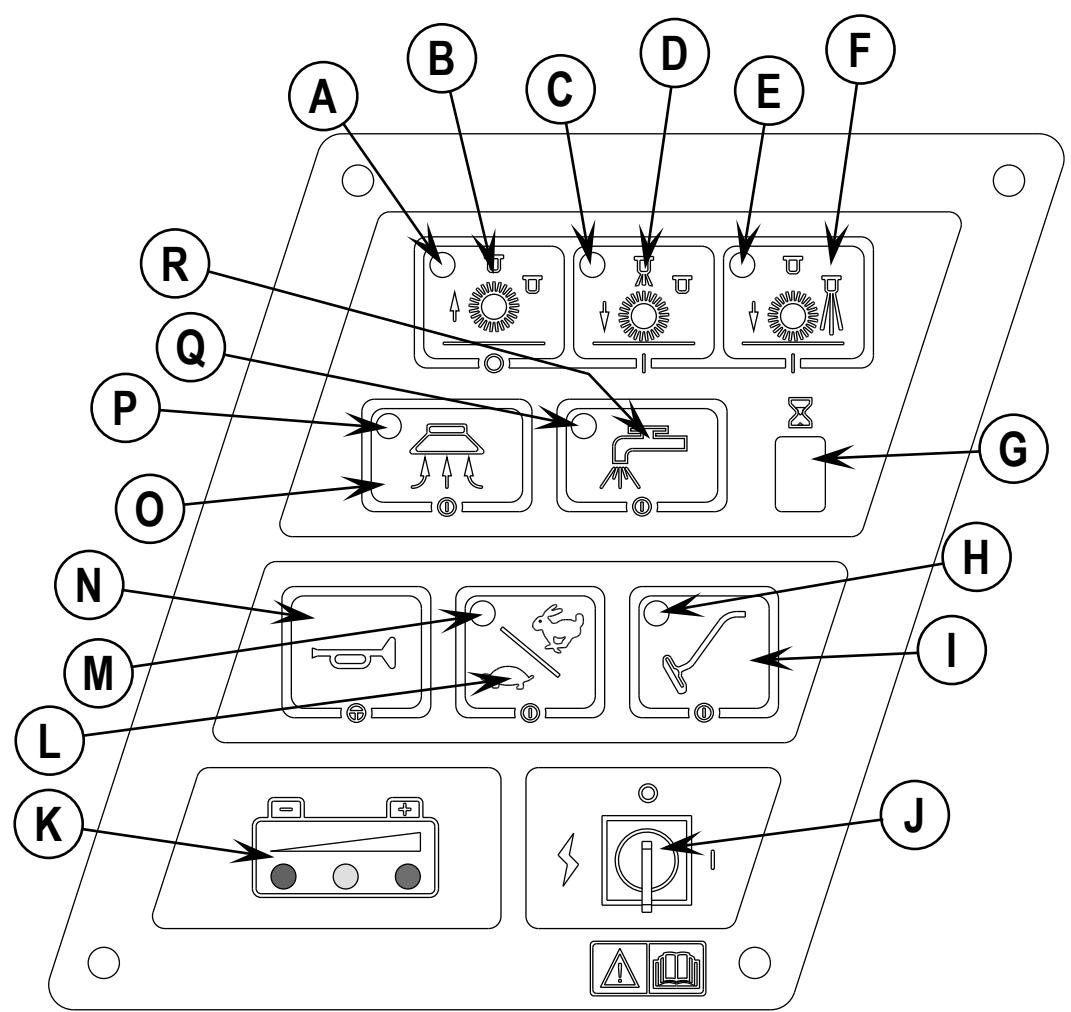

Panneau de commande

A Voyant Récurage OFF B Interrupteur Récurage OFF C Voyant du mode Entretien D Interrupteur du mode Entretien E Voyant du mode Restauration F Interrupteur du mode Restauration G Compteur horaire H Voyant d'aspiration avec accessoire Interrupteur ON / OFF d'aspiration avec accessoire J Interrupteur d'allumage / Alimentation principale K Voyant d'état de la batterie L Interrupteur de sélection de la vitesse (extraction / transport) M Voyant de sélection de la vitesse N Interrupteur de l'avertisseur sonore O Interrupteur d'aspiration P Voyant du système d'aspiration Q Voyant du système de solution R Interrupteur de solution

Description des voyants d'etat de la batterie

Les voyants d'état de la batterie vous informent de l'état de charge du module batteries. Un module batteries complètement chargé fera plus de 37,6 volts sans charge appliquée (2,09 volts par élément). La machine BRX 700 est équipée d'une fonction de coupure à basse tension qui désactive le système de récurage lorsque la charge des batteries atteint le niveau minimum. Il existe deux seuils de coupure afin de convenir aux différents types de batteries. Pour plus d'informations à ce sujet, consultez le Manuel d'entretien. Les niveaux de tension correspondant aux divers voyants sont les suivants (les tensions indiquées représentent les tensions sous charge):

Niveaux de tension des voyants pour un SEUIL de coupure standard (à la livraison)

Voyant vert = pleine charge jusqu'à 34 volts

Voyant vert et jaune = de 33,99 volts à 33 volts

Voyant jaune = de 32,99 volts à 32 volts

Voyant jaune et rouge = de 31,99 volts à 31,50 volts

Voyant rouge = de 31,49 volts à 31 volts

Voyant rouge clignotant = moins de 31 volts - le système de récurge s'éteint.

Niveaux de tension des voyants pour un autre SEUIL de coupure

Voyant vert = pleine charge jusqu'à 34,50 volts

Voyant vert et jaune = de 34,49 volts à 34,00 volts

Voyant jaune = de 33,99 volts à 33,50 volts

Voyant jaune et rouge = de 33,49 volts à 33 volts

Voyant rouge = de 32,99 volts à 32,5 volts

Voyant rouge clignotant = moins de 32,5 volts - le système de récurge s'arrête.

REMARQUE: Pour plus d'informations sur la sélection d'un autre seuil de coupure, consultez le Manuel d'entretien.

REMARQUE : Une fois le seuil de coupure à basse tension atteint (voyant rouge clignotant), vous nevez recharger ENTIÈREMENT (37,6 volts) les batteries afin de réinitialiser le voyage d'état des batteries. Le système de récurage ne fonctionnera pas tant que le voyage ne sera pas réinitialisé.

Attention!

Soyez extrêmement vigilant lors de la manipulation des batteries. L'acide sulfurique présent dans les batteries peut occasionner des blessures graves en cas de contact avec la peau ou les yeux. La ventilation de l'hydrogène détonant présent dans les batteries est réalisée par le biais d'ouvertures pratiquées dans les bouchons de la batterie. Ce gaz peut s'enflammer en cas de contact avec un arc électrique, une étincelle ou une flamme.

Lors de l'entretien des batteries :

• Retirez tout bijou.
• Ne fumez pas.
• Portez des lunettes de protection, ainsi qu’un tablier et des gants en caoutchouc.
• Travailliez dans une zone bien aérée.
• Veillez à ce que les outils ne touchent pas plus d'un terminal de batterie à la fois.

Prudence!

Si les batteries ne sont pas installées et connectées correctement, les composants électriques de cette machine risquent d'être sérieusement endommagés. Nous vous conseillons de faire installer les batteries par un technicien Nilfisk ou un électricien.

qualifié.

FIGURE 1

1 Positionnez l'interrupteur principal (J) sur OFF (O) et enlevez la clé. Ouvrez le couvercle du compartiment batterie (16). 2 Utilisez une sangle de levage et faites-vous aider pour soulever les batteries et les placer sur le plateau tel que montré sur le dessin. Consultez l'autocollant 56380512 illustrant le schéma de câblage de la batterie. 3 Voir Figure 1 - Installez les câbles de batterie en vous conformant aux indications et serrez les écrous sur les terminaux de batterie. 4 Installez les raccords de la batterie et attachez-les solidement aux câbles de batterie à l'aide des sangles de serrage fournies. 5 Branchez le connecteur du module batterie au connecteur de la machine (22) et fermez le couvercle du compartiment batterie.

1 Ouvrez le couvercle du réservoir de solution (2). 2 Lisez les instructions figurant sur le récipient contenant l'agent chimique. Calculez ensuite la quantité de produit chimique nécessaire pour 151 litres d'eau. 3 Versez la quantité nécessaire de produit chimique dans le réservoir de solution et remplissez-le d'eau chaude jusqu'à 7,62 cm du bord de l'ouverture. 4 Fermez le couvercle du réservoir de solution (2).

REMARQUE: Les machines EDS peuvent être utilisées de manière classique en mélangeant du détergent dans le réservoir ou à l'aide du système de distribution de détergent EDS. Si vous utilisez le système de distribution de détergent EDS, ne mélangez pas de détergent dans le réservoir et utilisez de l'eau pure.

Attention!

Utilisez des détergents liquides et peu moussants adaptés au nettoyage par extraction des tapis. La température de l'eau ne devrait pas dépasser 54,4 degrés Celsius (130 degrés Fahrenheit).

Avant toute utilisation du BRX 700

Il n'est pas nécessaire de nettoyer le tapis en profondeur avant d'utiliser les extracteurs automatiques BRX 700 étant donné que ceux-ci sont équipés d'un balai et d'une trémie à débris.

Pre-vaporisation du TAPIS

Pré-vaporisez les taches et les zones fort fréquentées avant de procéder à l'extraction. Utilisez un vaporisateur manuel ou un pulvérisateur sous pression de type "Hudson". Pour le mélange du produit de pré-pulvérisation, conformez-vous aux instructions du fabricant.

PLAN de nettoyage

Avant de procéder à l'extraction, observez la zone à nettoyer et planifiez votre travail. Divisez la surface en sections. Veillez également à ce que les passages se chevauchent sur une bande de 5 cm environ.

Instructions generales:

Les anciens restes de détergent doivent être vidangés avant d'utiliser un détergent différent. NOTE POUR L'ENTRETIEN : Placez la machine sur une bouche d'écoullement avant de la vidanger car une petite quantité de détergent risque de s'écouler lors du processus.

Vidange lors du changement de produits chimiques :

1 Déconnectez et retirez la cartouche de détergent. 2 Positionnez l'interrupteur d'allumage (J) sur ON. Maintenez l'interrupteur de vidange (T) enfoncé pendant au moins 3 secondes, puis maintenez l'interrupteur de solution (R) enfoncé (sur le panneau de commande principal de la machine) pendant toute la durée du cycle de vidange. Il est nécessaire de maintenir enfoncé l'interrupteur de solution pour ouvrir la valve de solution et empêcher que le détergent vidangé ne retourne dans le réservoir de solution. REMARQUE: Une fois activé, l'indicateur de vidange (U) commence à faire défiler une lumière qui clignote de gauche à droite et s'éteint automatiquement après 10 secondes. Généralement, un cycle de vidange est suffisant pour vidanger le système.

Vidange hebdomadaire :

1 Déconnectez et retirez la cartouche de détergent. Installez et connectez une cartouche remplie d'eau claire. 2 Positionnez l'interrupteur d'allumage (J) sur ON. Maintenez l'interrupteur de vidange (T) enfoncé pendant au moins 3 secondes, puis maintenez l'interrupteur de solution (R) enfoncé (sur le panneau de commande principal de la machine) pendant toute la durée du cycle de vidange. Il est nécessaire de maintenir enfoncé l'interrupteur de solution pour ouvrir la valve de solution et empêcher que le détergent vidangé ne retourne dans le réservoir de solution. REMARQUE: Une fois activé, l'indicateur de vidange (U) commence à faire défiler une lumière qui clignote de gauche à droite et s'éteint automatiquement après 10 secondes. Généralement, un cycle de vidange est suffisant pour vidanger le système.

Le boîtier du détergent (AA) est doté d'une fente de visualisation du niveau de détergent (BB) afin de voir la quantité de détergent restant dans la cartouche. Lorsque le niveau de détergent atteint le bas de la fente, il est temps de recharger ou de remplacer la cartouche.

Utilisation générale :

Le système d'injection de détergent est activé lorsque l'interrupteur principal (J) est en position ON, mais aucun détergent ne s'écoule jusqu'à ce que le système de lavage soit activé et que la pédale d'entraînement (B) soit poussée vers l'avant. Vous pouvez déterminer le débit de solution en utilisant le mode « Maintenance » ou « Restauration ». Vous pouvez modifier le débit de solution en appuyant sur l'interrupteur du mode Entretien (D) afin de réduire le débit ou sur l'interrupteur du mode Restauration (F) afin d'augmenter le débit. Le débit de détergent augmente ou diminue avec le débit de solution, mais le taux de détergent reste le même. Lors du lavage, vous pouvez arrêter à tout moment le système de détergent en appuyant sur l'interrupteur ON/OFF de détergent (S) afin d'effectuer un lavage à l'eau uniquement.

NOTE POUR L'ENTRETIEN: Suivez les instructions de vidange hebdomadaire indiquées ci-dessus si vous avez l'intention de ranger la machine pour une durée prolongée ou si vous avez l'intention d'arrêter d'utiliser le système d'injection de détergent. L'utilisation de produits chimiques très visqueux risque d'affecter la précision du dosage.

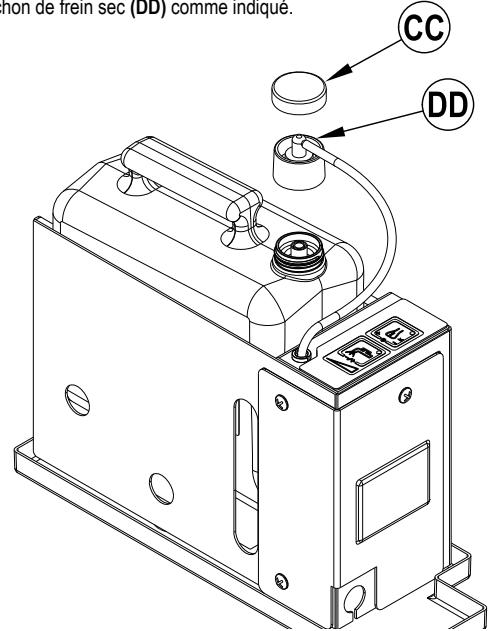

Insctructions concernant les cartouches jetables:

Retirez le bouchon (CC) et placez la cartouche dans le boîtier du détergent. Installez le bouchon de frein sec (DD) comme indiqué.

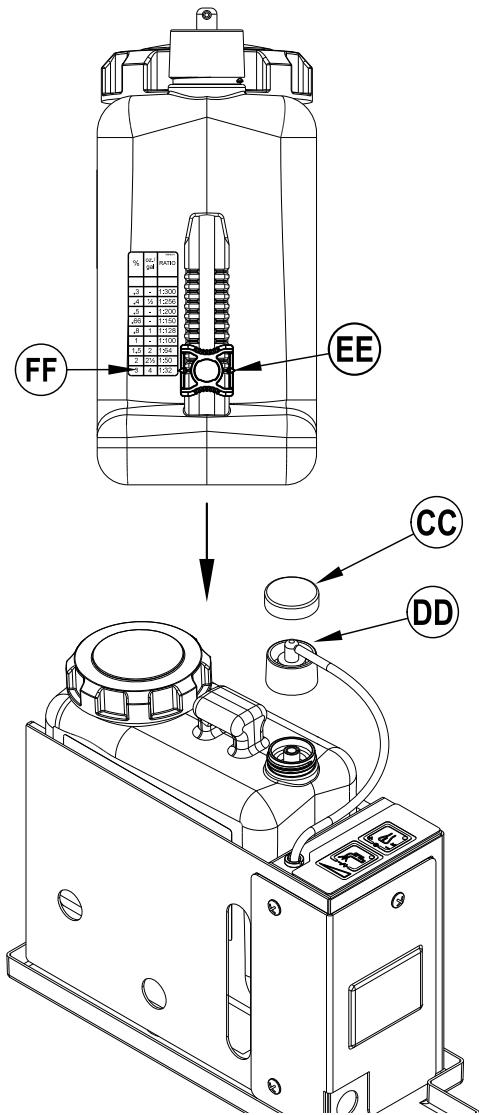

Insctructions concernant les cartouches non-jetables:

Remplissez la cartouche de détergent avec 1,25 gallon (4,73 litres maximum) de détergent. NOTE POUR L'ENTRETIEN : Retirez la cartouche de détergent de son logement avant de la remplir, afin d'éviter de faire couler du détergent sur la machine.

Nous recommandons d'utiliser une cartouche différente pour chaque détergent que vous souhaitez utiliser. Les cartouches de détergent comportent un autocollant blanc afin que vous puissiez écrire le nom du détergent sur chaque cartouche pour éviter de les mélanger. La cartouche de détergent est dotée d'un curseur magnétique (EE) à une extrémité, qu'il faut régler sur le taux de dilution ajustat, en fonction des instructions de dilution inscrites sur la bouteille du fabricant. Faites glisser le curseur magnétique (EE) sur l'endroit approprié de l'autocollant du taux de dilution du détergent (FF). Lorsque vous installez une nouvelle cartouche, retirez le bouchon (CC) et placez la cartouche dans le boîtier du détergent. Installez le bouchon de frein sec (DD) comme indiqué.

SYSTEME DE DÉTERGENT (EDS)

Attention!

Assurez-vous que vous maîtrisez bien les boutons de commande et leurs fonctions.

Évitez les arrêts subits lorsque la machine est chargée et se trouve sur des rampes ou des plans inclinés. Évitez les virages serrés. Adoptez une vitesse réduite lorsque la machine est en descente. Ne nettoyez que lorsque la machine monte la pente.

Pour l'extraction :

Conformez-vous aux instructions figurant dans la section « Préparation de la machine » du présent manuel.

Lorsque vous êtes assis sur la machine, utilisez le bouton de réglage (5) pour positionner le volant afin de travailler dans une position confortable. Positionnez la clé de contact principale (J) sur ON (I). Vous verrez alors les voyants du panneau de commande s'éclairer, voir Voyant d'état de batterie (K) et Compteur horaire (G). Desserrez le frein de stationnement (6). Pour conduire la machine sur la zone de travail, appliquez une pression identique avec votre pied sur l'avant de la Pédale d'entraînement (8) pour avancer et sur l'arête de la pédale pour reculer. Appuyez plus ou moins fort sur la pédale afin d'obtenir la vitesse souhaitée. Appuyez sur l'interrupteur du mode Entretien (D) ou du mode Restauration (F) pour activer le système de recyclage. Remarque : Pour de plus amples informations sur ce point ou sur toute autre fonction du panneau de commande, consultez la section «Description fonctionnelle des boutons de commande».

REMARQUE (modèles EDS): Le système de détergent est activé par défaut lorsque l'interrupteur principal (J) est en position ON (I). L'indicateur ON/OFF de détergent (V) s'allume lorsque le système de détergent est activé. Vous pouvez arrêter le système de détergent en appuyant sur l'interrupteur ON/OFF de détergent (S). Lorsque le système est activé, le détergent s'écoule en même temps que la solution.

5 Lorsque l'interrupteur du mode Entretien (D) ou du mode Restauration (F) est activé, le plateau de brosses et les patins d'aspiration sont automatiquement abaissés. Le système de rotation des brosses et le flux de solution démarrent automatiquement lors que vous appuyez sur la pédale d'entraînement (8). REMARQUE : Lorsque la machine évolue en marche arrière, la solution n'est pas distribuée. Le plateau de brosses peut être programmé pour se lever en marche arrière. Pour ce faire, demandez à un technicien qualifié de consulter le Manuel d'entretien et de procéder à l'opération. 6 Faites progresser la machine en ligne droite à une vitesse de 4-5 km/h en veillant à ce que les passages se chevauchent sur une bande de 50-75 mm environ. Positionnez l'interrupteur de la solution (R) sur OFF avant les tournants afin de garantir l'extraction complète de la solution contenue dans le tapis. Réglez la vitesse de la machine en fonction de l'état du tapis que vous traitez.

S'il y a peu ou pas de liquide qui entre dans le réservoir de récapérationSouple, cela signifie que le réservoir de solution est peut-être vide. Remplissez à nouveau le réservoir en respectant les proportions d'eau et de produit chimique.

Le réservoir de récapérationSouple est équipé d'un système de fermeture à flotteur automatique qui empêche la solution de pénétrer dans le système d'aspiration lorsque le réservoir est plein. Lorsque le flotteur d'arrêt est activé, le système de contrôle arrête les systèmes de lavage, d'aspiration, de solution et de détergent (modèles EDS). L'affichage du compteur horaire (G) affiche « FULL » (PLEIN). Pour effacer l'affichage, appuyez sur l'interrupteur Récurage OFF (B), l'interrupteur du mode Entretien (D) ou l'interrupteur du mode Restauration (F). Lorsque le flotteur ferme le réservoirSouple, ce dernier doit être vidé. Dans ce cas, la machine ne ramasse plus d'eau. REMARQUE : si le panneau de contrôle indique Full alors que le réservoir n'est pas rempli, il est possible de désactiver ce système de fermeture automatique à flotteur. Pour ce faire, faites appel à un technicien qualifié qui consultera le manuel d'entretien. Lorsque l'opérateur souhaite arrêter de nettoyer ou lorsque le réservoirSouple est plein, il doit appuyer une fois sur l'interrupteur Récurage OFF (B). De cette manière, les brosses de nettoyage et le flux de solution sont automatiquement arrêtés et le plateau de brosses est relevé. REMARQUE: Le système d'aspiration sera désactivé après un délai de 10 secondes afin que l'eau qui reste éventuellement dans le tuyau de ramassage parvienne dans le réservoir de récapérationSouple. Conduisez la machine vers un «SITE DE DECHARGE» des eaux usées et videz le réservoir de récapérationSouple. Pour le vider, tirez le tuyau de vidange (21) de son dispositif de rangement, puis retirez le bouchon (maintenez l'extrémité au-dessus du niveau d'eau du réservoir afin d'éviter tout déversement accidentel d'eaux usées). Remplissez à nouveau le réservoir de solution et poursuivez le nettoyage.

Utilisation des accessoires

Procédure à suivre pour équiper la machine des accessoires nécessaires à l'aspiration précise et du mobilier.

1 Déconnectez le raccord du tuyau de récupération au niveau du raccord en Y qui connecte les patins d’aspiration. Connectez, au tuyau de récupération, le raccord et tuyau des accessoires de ramassage adaptés. 2 Connectez le tuyau de la solution à l’emplacement pour accessoire situé sur le châssis, à l’arrière de la machine. (Nilfisk propose un Kit de rallonges d’aspiration (réf. 56412223) en option). 3 Positionnez la clé de contact principale (J) sur ON, puis appuyez sur l’interrupteur d’aspiration avec accessoires (I). Le moteur d’aspiration continuera de tourner jusqu’à ce que l’opérateur appuie une nouvelle fois sur l’interrupteur pour l’éteindre. REMARQUE: si le panneau de contrôle indique Full alors que le réservoir n’est pas rempli, il est possible de désactiver ce système de fermeture automatique à flotteur. Pour ce faire, faites appel à un technicien qualifié.

Apres utilisation

1 Lorsque you ave termede nettoyer, appuyez sur linterupteur recurage OFF (B). De cette maniere, tous les systèmes de la machine (brosse, aspiration et solution) seront automatquement levés, retractes ou stoppés. Conduisez ensuite la machine dans une zone de service ou un technicien procedera à son entretien quotidien et effectuera les eventuelles réparations. Pour vider le reservoir de solution, tirez le tuyau de vidange (4) de son dispositif de rangement. Dirigez le tuyau de vidange vers un «SITE DE DECHARGE» des eaux usées et enlevez le bouchon. Rincez le reservoir à l'eau claire. 3 Pour vider le reservoir de recupérationouple, tirez te tuyau de vidange (21) de son dispositif de rangement. Dirigez te tuyau de vidange vers un «SITE DE DECHARGE» des eaux usées et enlevez le bouchon (maintenez l'extrémité au-dessus du niveau d'eau du réservoir afin d'éviter tout déversement accidentel d'eaux usées). Rincez le réservoir couple d'eaux usées (19) à l'eau claire. 4 Enlevez la ou les brosses, rince-les à l'eau chaude et retirez tout fil, cheveu ou fibre de tapis enroule autour de cette derniere. 5 Deconnectez le tuyau de recupération du réserveir de recupération et rince-ile a l'eau chaude pour evacuer tous les débris qui pouraient se trouver dans le tuyau ou au niveau du dispositif des patins d'aspiration. 6 Enlevez la trémie à débris du BRX 700 et nettoyez-la convenablement. Enlevez la trémie de n'importe quel côte de la machine en la boulevant, en la faisant basculer vers l'avant puis en tirant. 7 Consultez le calendrier d'entretien ci-dessous et, si nécessaire, effectuez les vérifications nécessaires avant de ranger la machine.

Calendrier d'entretien

ELEMENT Chaque jour Chaque semaine Chaque mois Chaque année

Chargement des batteries	·
Vérification/nettoyage des réservoirs et tuyaux	·
Vérification/Nettoyage/Alimentation des brosses	·
Vérification/Nettoyage des patins d'aspiration	·
Vérification/nettoyage du flotteur d'accret d'aspiration	·
Vérification/nettoyage du ou des filtres en mousse du moteur d'aspiration	·
Vidange de la trémie à débris (balayeuses uniquement)	·
Nettoyage des embouts de vaporisation		·
Vérification du niveau d'eau de chaque cellule de batterie		·
Vérification des bavettes du plateau de brosses		·
Inspection et nettoyage du filtré de solution		·
Vérification du réglage et de l'usure du frein au pied/de stationnement		·
Vidange du système de détergent (uniquement pour les modèles EDS)		·
Lubrification - Raccords de graissage		·
* Vérification des brosses de carbone		·

• Demandez à un technicien Nilfisk de vérifier les brosses de carbone du moteur d'aspiration une fois par an ou toutes les 300 heures de fonctionnement. Les brosses de carbone des moteurs de brosses et d'entrainement doivent être vérifiées chaque année ou toutes les 350 heures de fonctionnement. REMARQUE : Pour de plus amples informations sur l'entretien et les pièces de rechange, reportez-vous au Manuel d'entretien. Rangez la machine dans une zone de stockage intérieure ou dans un endroit sec et propre. Veillez à ce que la machine ne soit pas stockée dans un endroit où la température descend sous 0°C. Laissez les réservoirs ouverts pour les aérer. Positionnez l'interrupteur d'allumage (J) sur OFF (O) et enlevez la clé.

Entretien des PATINS d'aspiration

Vérifiez les patins d'aspiration quotidiennement. Pour les nettoyer, il est possible de les enlever de la machine. Pour plus d'informations à ce sujet, consultez la section "Enlèvement des patins d'aspiration". Enlevez tout fil, cheveu ou fibre de tapis enroulé aujourd'hui.

Entretien de l'embout de vaporisation

Enlevez les embouts de vaporisation une fois par an. Laissez-les tremper une nuit dans une solution d'eau et de vinaigre afin d'éliminer les dépôts chimiques.

Lubrification de la machine

Une fois par mois, mettez un peu de graisse sur chaque raccord de graissage de la machine jusqu'à ce que la graisse coule autour des roulements.

Les emplacements à graisser sont les suivants :

Joint universel de l'arbre de direction Une fois par mois, appliquez un peu de graisse sur : La chaîne de brosse Tous les points de pivot des câbles du plateau de brosses

Nettoyage des filtres du moteur d'aspiration

Nettoyez les filtres du moteur d'aspiration chaque jour, à l'air comprimé. Pour les filtres extrêmement sales, utilisez de l'eau chaude et savonneuse et rincez-les convenablement à l'eau claire. Laissez les filtres sécher complètement avant de les replacer dans la machine. REMARQUE RELATIVE A L'ENTRETIEN : ayez un deuxième jeu de filtres afin de pouvoir l'utiliser pendant que les filtres sèchent.

Entretien de la BROSSE mecanique

Vérifie la ou les brosses quotidiennement. Enlevez tout fil, cheveu ou fibre de tapis enroulé autour de ces derniers. Vérifie la longueur des poils. Lorsque les poils de la Brosse sont usés et se trouvent à plus de 12,7 mm du sol, faites-la replacer par un technicien qualifié.

1 Positionnez la clé de contact (J) sur OFF. 2 Desserrez les boutons noirs (A) situés au-dessus du bras de renvoi et retirez ce dernier. Faites glisser la rosse hors du compartiment du plateau de brosses. 3 Pour repositionner la brosse, faites-la glisser dans le compartiment, soulevez-la légèrement et poussez en tournant jusqu'à ce qu'elle soit en position. REMARQUE: Assurez-vous que les fentes (B) situées à l'extrémité des brosses soient bien alignées et bien positionnées au niveau des pattes (C) sur le dispositif d'entraînement. Repositionnez le bras de renvoi et serrez le bouton noir (A).

1 Positionnez la clé de contact (J) sur OFF. 2 Desserrez le bouton noir (D) situé au dos du plateau de brosses. Soulevez la barre (E) et ôtez-la. Faites glisser le patin hors de son support soudé (F). La procédure est identique pour les deux patins. 3 Pour la pose des patins, repésez la procédure à l'envers.

Chargement des batteries

Chargez les batteries à chaque utilisation de la machine ou chaque fois que le voyant d'état de la batterie (K) est jaune ou rouge (fixe ou clignotant).

Pour charger les batteries :

1 Enforcez le bouton de déconnexion de la batterie (13). 2 Ouvrez le couvercle du compartiment batterie (16) afin d'obtenir une ventilation correcte du compartiment. 3 Enforcez le connecteur du chargeur dans le connecteur de la batterie (22). 4 Suivez les instructions figurant sur le chargeur de batterie. 5 Aptealez le niveau du fluide jusqu'au sommet des tubes de remplissage.

Attention!

Ne remplissez pas les batteries avant de les charger.

Ne chargez les batteries que dans une zone bien aérée.

Ne fumez pas lorsque vous procédez à l'entretien des batteries.

Prudence!

Pour éviter d'occasionner des dégâts aux revêtements de sol, essuyez toujours l'eau et l'acide se trouvant sur le dessus des batteries après leur chargement.

Vérification du NISEAU d'électrolyte de la batterie.

Vérifiez le niveau d'électrolyte des batteries au moins une fois par semaine

Après le chargement des batteries, enlevez les clapets d'aération et vérifiez le niveau d'électrolyte dans chaque cellule de batterie. Utilisez de l'eau distillée pour remplir les batteries jusqu'à la base du tube de remplissage.

Ne replissez pas trop les batteries!

Prudence!

Si vous remplissez trop les batteries, l'acide peut déborder et se répandre sur le sol.

Serrez les clapets d'aération. Si les batteries sont couvertes d'acide, lavez le dessus des batteries avec une solution de bicarbonate de soude et d'eau (2 cuillères à soupe de bicarbonate de soude pour environ 1 litre d'eau).

DéPANNAGE GÉNÉRAL DE LA MACHINE
Problème	Raison possible	Solution
Mauvaise récapération de l'eau	Réserveur de récapérationouple plein	Vider le réseauur de récapérationouple
	Fuite au niveau du tuyau de vidange du réseauur de récapérationouple	Vérifier la position du bouchon du tuyau de vidange ou le remplaçer
	Fuite au niveau des joints du couvercle du réseauur de récapération	Remplacer les joints / Repositionner le couvercle correctement
	Débris coincés dans les patins d'aspiration	Nettoyer les patins d'aspiration
	Tuyau d'aspiration encrassé	Enlever les débris
	Couvercle du filtre en mousse mal positionné	Repositionner le couvercle correctement.
Faible niveau de performances pour l'extraction	Brosse(s) usée(s)	Inverser ou replacer les brosses
	Agent chimique inadapté.	Consulter un revendeur Nilfisk
	Déplacement de la machine trop rapiède	Ralentir
Flux de solution inadéquat ou plus de solution	Réserveur de solution vide	Remplir le réseauur de solution
	Conduits, valves, filtre ou gicleurs delsolution encrassés	Rincer les conduites et nettoyer le filtre et les gicleurs delsolution
	La vanne de contrôle de la solution est en position fermée	La placer en position ouverte
	Vannes de solénoïde de solution	Nettoyer ou replacer les vannes
La machine ne démarre pas	Bouton d'accrit d'urgence enclenché	Reconnecter les connecteurs de batterie
	Commutateur de sécurité du siècle de l'opérateur	Vérifier les circuits ouverts évientuels et les replacer
	Contrôleur principal du système	Vérifier les codes d'erreurs(voir Manuel d'entretien)
	Disjoncteur de 10 A déclenché	Vérifier s'il n'y a pas de court-circuit et réinitialiser
Pas de roue directrice avant/arrrière	Contrôleur de vitesse du système d'entrainment	Vérifier les codes d'erreurs(voir Manuel d'entretien)
	Disjoncteur de 45 A déclenché	Vérifier une éventuelle surcharge du moteur
	Bouton d'accrit d'urgence enclenché	Reconnecter les connecteurs de batterie
L'aspiration stoppe et l'écran affiche "FULL" (PLEIN) lorsque le réseauur de récapérationouple n'est pas plein	Tuyau(x) d'aspiration connecté(s)	Enlever débris
	Aspiration de grande quantité d'eau à grande vitesse	Ralentir oudéspectiver la fonction de fermeture automatique(voir Manuel d'entretien)
Mauvaises performances en matière de balayage	Trémie de débris remplie	Vider et nettoyer la trémie
	Brosses usées	Remplacer les brosses
	Poils de brosses endommagés	Inverser les brosses
Aucun écoullement de détergent(uniquement pour les modélles EDS)	Cartouche de détergent vide	Remplir la cartouche de détergent.
	Conduite d'écoulement du détergent tordue ou obstruée	Vidanger le système et redresser les conduites afin qu'elle ne solent plus tardues
	Bouchon de fermeture hermétique sur la cartouche de détergent mal fermé	Bien referrer le bouchon de fermeture hermétique
	Curseur coulissant du taux de détergent manquant	Remettre le curseur en place
	Le câble de la pompé de détergent est déconnecté ou dirigè vers l'arrière	Connector ou reconnectcer le;câble

SPECIFICATIONS TECHNIQUES (tel qu'installé et testé en usine)

Modèle		BRX 700, BRX 700 EDS
Réf. du modele		56314019, 56316516
Courant	A	65
Tension, batteries	V	36V
Capacité de la batterie	Ah	238
Degré de protection		IPX3
Niveau de puissance sonore
(IEC 60335-2-72 : 2002 Modif. 1:2005, ISO 3744)	dB(A)/20μPa	73
Poids brut	Ibs/kg	1570 / 712
Vibrations au niveau des commandes manuelles (ISO 5349-1)	m/s2	<2.5m/s2
Vibrations du siège (EN 1032)	m/s2	<0.5m/s2
Déplacement en montée
Transport		14% (8°)
Nettoyage		10% (6°)

Pag.

Inleiding D-2
