Type de produit	Clavier sans fil
Marque	SENTINEL SCS
Modèle	CLAVIER SANS FIL PRO
Dimensions (L × l × h)	82 × 66 × 30 mm
Poids	80 g
Alimentation	2 piles au lithium CR2032
Autonomie	Environ 2 ans
Absorption	13 mA environ
Puissance rayonnée	0,1 mW
Température de fonctionnement	-10 à +55 °C
Nombre de touches	12 touches (0-9, OK, C)
Nombre de codes utilisateur	Jusqu'à 10 codes
Longueur du code	1 à 5 chiffres
Modes de fonctionnement	Standard 12, Standard 20, Rolling-code
Applications principales	Alarmes, portails/portes, automatismes (éclairage, irrigation)
Piles/ Batteries	2 piles au lithium CR2032
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Code personnel, apprentissage course portail, signal radio crypté
Pieces détachées et réparabilité	Piles CR2032 disponibles dans le commerce
Informations générales	Utilisation intérieure et extérieure (abrité)

FOIRE AUX QUESTIONS - CLAVIER SANS FIL PRO SENTINEL SCS

Comment programmer le clavier pour la première fois ?

Placez le clavier près du coffret électronique, portail fermé. Mettez le jumper sur A et B, le clavier s'allume. Appuyez sur P1 sur la carte, le voyant DL1 s'allume puis s'éteint et se rallume. Composez votre code (1 à 99999) et validez avec OK. Le voyant s'éteint : la programmation est réussie.

Comment effacer tous les codes et télécommandes ?

Maintenez le bouton P1 enfoncé jusqu'à ce que le voyant DL1 s'éteigne (environ 10 secondes). Cela efface tous les codes du clavier et les télécommandes. Vous devrez reprogrammer l'ensemble.

Puis-je ajouter un nouveau code sans effacer les anciens ?

Oui, répétez la procédure de programmation initiale. Vous pouvez avoir jusqu'à 10 codes. Notez qu'il n'est pas possible d'effacer un seul code ; seul un effacement complet est possible.

Que faire si le clavier ne répond plus ?

Vérifiez d'abord les piles : ouvrez le clavier en utilisant l'encoche en bas, remplacez les deux piles CR2032. Si le problème persiste, effectuez une réinitialisation complète (maintenez P1 10 secondes) et reprogrammez.

Comment changer les piles du clavier ?

Otez délicatement la façade du clavier via l'encoche inférieure. Dévissez les deux vis, remplacez les deux piles CR2032 en respectant la polarité, puis revissez et remettez la façade.

Quelle est la portée du clavier ?

La portée peut varier selon l'environnement, mais elle est typiquement de quelques dizaines de mètres en champ libre. Évitez les structures métalliques à proximité pour une meilleure transmission.

Comment configurer le mode de fonctionnement (Standard ou Rolling-code) ?

Composez la séquence 00000 OK 99999 OK, puis appuyez sur : 4 pour Standard 12, 5 pour Standard 20, 6 pour Rolling-code. Le clavier confirme le changement.

Que signifie un signal sonore triple lors de l'envoi ?

Un code erroné a été saisi. Le clavier émet trois bips et n'envoie aucun signal radio. Vérifiez le code et réessayez. Assurez-vous de composer au moins deux chiffres avant OK.

Le clavier peut-il commander plusieurs portails ?

Oui, vous pouvez attribuer jusqu'à 10 codes à différents récepteurs. Chaque code peut être associé à un canal différent (1 à 4) selon le mode Standard 12 ou 20.

Comment nettoyer le clavier ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité excessive.

MODE D'EMPLOI CLAVIER SANS FIL PRO SENTINEL SCS

Avant d'effectuer la programmation du clavier. Il vous faut impérativement effectuer "L'APPRENTISSAGE DE LA COURSE DU PORTAIL" page 13

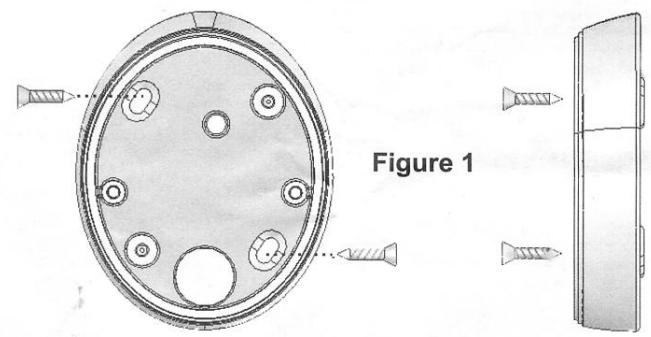

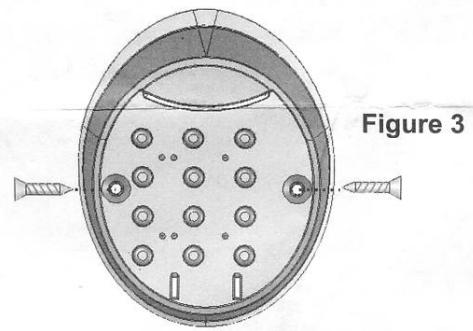

Oter délicatement la façade du clavier en utilisant l'encoche située en bas du clavier. Puis à l'aide d'un tournevis, dévisser les deux vis

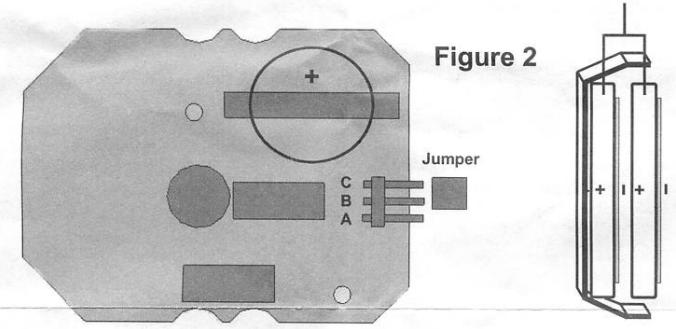

1 Placer le clavier près du coffret électronique et loin de structures métalliques. Notre portail doit être en position fermé. 2 Placer le jumper sur A et B. Le clavier s'allume et émet un signal sonore.

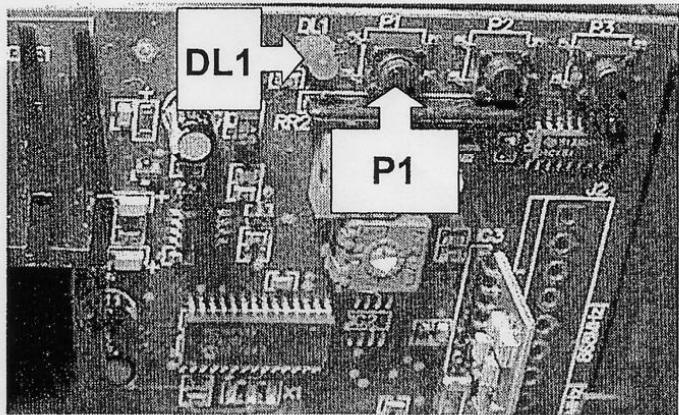

3 Placez-vous devant la carte électronique et repérez le bouton P1 et le voyant DL1. 4 Appuyez sur P1. Le voyant DL1 s'allume, s'éteint et se rallume. 5 Pendant que DL1 s'est rallumé, composez votre code puis validez avec la touche OK de votre clavier. Votre code doit être compris entre 1 et 99999.

Le voyant DL1 s'éteint. Votre clavier est programmé. Votre portail s'ouvre.

1 Comment effacer la programmation

Maintenir l'appui sur P1 jusqu'à ce que le voyant DL1 s'éteigne (environ 10 secondes). Le clavier sera déprogrammé.

Attention

La déprogrammation du clavier entraîne l'effacement du clavier ainsi que toutes les télécommandes. Il vous faut impérativement effectuer une nouvelle programmation des télécommandes (cf page 14)

2 Comment ajouter un nouveau code au clavier

Il est possible d'attribuer 10 codes au clavier. Il faut à nouveau refaire la programmation (cf. étape 1). Cependant, il est impossible d'effacer un code. Vous devez effacer la programmation du clavier (voir ci-dessus).

Besoin d'assistance

Placez-vous devant votre installation et contactez-nous

de 9H à 12H00 et de 14H à 18H

Du Lundi au Samedi au 0892 350 185 (0,34 € TTC la minute)

Les caractéristiques générales

Le clavier sans fil peut être utilisé pour une gamme d'applications, parmi lesquelles :

1) L'activation / désactivation des systèmes d'alarme 2) La commande des portes et/ou des portails (3) La commande de différents automatismes tels que l'éclairage, l'irrigation du jardin etc.

Le dispositif est alimenté par deux piles au lithium qui garantissent une longue autonomie de fonctionnement.

Fonctionnement

Le clavier est équipé de 12 boutons qui sont indiqués dans la liste suivante :

-Des boutons numériques allant de 0 à 9

-Le bouton pour l'activation dénommé OK

a) À chaque pression d'un bouton quelconque, le signaleur acoustique s'active pour environ 1/2 seconde. b) À chaque pression d'un bouton numérique, le LED s'active pour environ 5 secondes (Timeout). Chaque suivante pression d'un bouton numérique recharge le Timeout. c) À partir de la pression du premier bouton numérique, l'utilisateur a à disposition 10 secondes pour finir de composer le code (Timeout). Après telle période, le LED s'éteint et la procédure s'annule. d) Quand on appuie sur le bouton C, on provoque l'annulation de la procédure. e) Quand on appuie sur les boutons OK, il s'habilite l'envoi du signal radio correspondant au code composé. Il est obligatoire de composer au moins deux touches numériques avant de presser la touche OK. f) Pour composer le code, il n'est pas possible de numériser plus que cinq chiffres, le clavier ignorera les nombres pressés par la suite.

Ils peuvent programmer 3 manières de fonctionnement. Numériser en série 00000 OK 99999 OK, puis presser le bouton:

4 pour programmer le mode de fonctionnement standard12 5 pour programmer le mode de fonctionnement standard20 6 pour programmer le mode de fonctionnement Rolling-code

Standard 12

Numériser un numéro compris entre 1 et 1023 (code) suivi par un numéro compris entre 1 et 4 (canal). Successivement presser le bouton OK pour transmettre le signal radio. En numérisant un numéro erroné, à la pression de la touche OK le clavier émettra une série de trois sons acoustiques et il ne transmettra aucun signal radio. Pour établir le numéro à composer sur le clavier RTA2 correspondant à la position du dip-switch présente dans l'émetteur TSAW4N il est suffisant d'additionner les chiffres numériques associées aux dip-switch qui se trouvent en position ON (voir illustration).

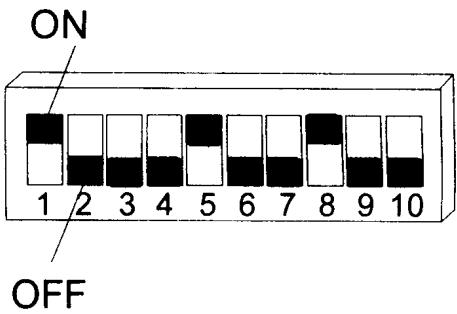

Position Dip Switch	Valeur associé	Code
1	512	512
2	256
3	128
4	64
5	32	32
6	16
7	8
8	4	4
9	2
10	1
Totale		548

Dans l'exemple indiqué, le code qui faudra composer sur le clavier est le numéro 548 suivi par un numéro compris entre 1 et 4 qui identifie le bouton sur l'émetteur TSAW4N.

Numériser un numéro compris entre 1 et 99999. Presser successivement la touche OK pour transmettre le signal radio.

PILE/BATTERIES

Les caractéristiques techniques

Alimentation : 2 Piles au lithium CR2032

Absorption : 13 mA environ

Autonomie: 2 ans environ

Puisance rayonnee:0.1mW

Dimensions: 82 × 66 × 30 ~mm

Poids:80 gr

Température de travail: -10 / +55 °C
