Type de produit	Système d'alarme sans fil
Marque	SENTINEL SCS
Modèle	NO NAME (kit)
Dimensions de la centrale sirène	275 x 244 x 65 mm
Alimentation de la centrale	2 piles lithium Thionyle Chlorhyde 3,6 V / 14 Ah (type R20 D)
Autonomie de la centrale	Jusqu'à 5 ans
Alimentation des détecteurs	1 pile lithium CR123A 3 V
Autonomie des détecteurs	Jusqu'à 3 ans
Alimentation de la télécommande	1 pile lithium CR-1/3N 3 V
Autonomie de la télécommande	Jusqu'à 2 ans
Fréquence radio	434 MHz
Portée radio en champ libre	Jusqu'à 500 m (version 4 zones)
Nombre max de détecteurs	32
Puissance de la sirène intégrée	110 dB(A) à 1 m
Puissance de la sirène extérieure	110 dB(A) à 3 m
Protection anti-sabotage	Oui (ouverture et arrachement)
Communication bidirectionnelle	Oui
Supervision du système	Oui (programmable)
Contrôle de masquage (Jamming)	Oui (programmable)
Clavier rétro-éclairé	Oui, avec détecteur crépusculaire

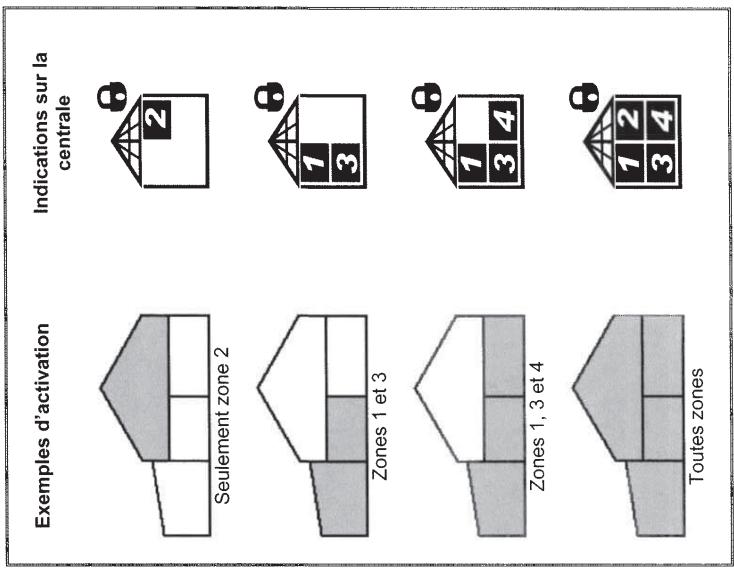

Nombre de zones	2 ou 4 (selon version)
Nombre de codes utilisateurs	8 (2 zones) / 16 (4 zones)
Transmetteur téléphonique (option)	6 numéros, messages vocaux
Température de fonctionnement (centrale)	-10 °C à +55 °C
Degré de protection (centrale)	IP30 / IK02
Entretien	Changement de piles, réarmement des dispositifs

FOIRE AUX QUESTIONS - NO NAME SENTINEL SCS

Comment installer le système d'alarme ?

Suivez les étapes du manuel : préparez le projet, mettez sous tension la centrale qui entre en mode apprentissage, puis apprenez chaque périphérique (détecteurs, sirènes, télécommandes) en les activant. Fixez ensuite tous les éléments et programmez les paramètres via le clavier.

Comment ajouter un nouveau détecteur après l'installation ?

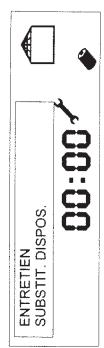

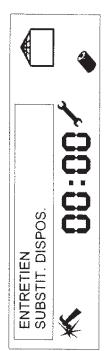

Accédez au menu technique (code 0000 par défaut), allez dans ENTRETIEN SUBSTIT. DISPOS. ou PROGRAMMATION ENTREES selon le cas. Suivez la procédure d'apprentissage en activant le détecteur (insérez la pile, puis pressez l'autoprotection).

Comment changer le code utilisateur principal ?

Dans le menu principal, sélectionnez PERSONNALISATION puis MOT DE PASSE. Entrez l'ancien code (0000 par défaut), puis tapez deux fois le nouveau code (4 à 6 chiffres). Notez-le soigneusement.

Que faire en cas de déclenchement intempestif de l'alarme ?

Vérifiez d'abord que tous les détecteurs sont correctement fermés. Si l'alarme se déclenche sans raison, vérifiez les piles faibles ou une mauvaise fixation. Vous pouvez aussi désactiver temporairement la supervision ou le jamming dans le menu NIVEAU SECURITE.

Comment tester le bon fonctionnement des détecteurs ?

Dans le menu technique, allez dans TEST puis TEST ENTREES. Sollicitez chaque détecteur (ouvrez une porte, traversez une pièce). La centrale affichera les dispositifs non sollicités à la fin du test.

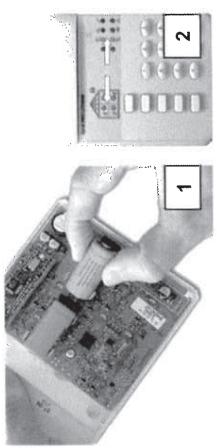

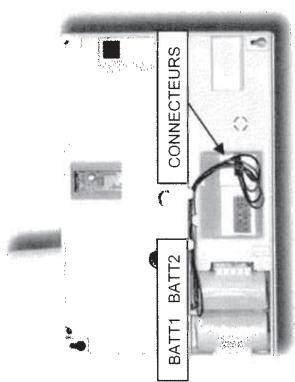

Comment remplacer les piles de la centrale ?

Débranchez les piles usagées (2 piles lithium 3,6 V type R20 D) en respectant les polarités. Insérez les nouvelles piles fournies. La centrale peut fonctionner encore un mois après le signal de pile déchargée.

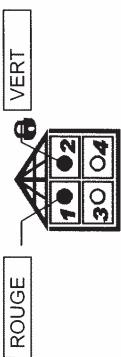

Que signifient les LED de la télécommande ?

LED verte clignotante : envoi de commande. LED verte fixe : désactivation confirmée. LED rouge fixe : activation confirmée. Rouge et verte clignotantes : autoexclusion de certaines entrées. Toutes les LED rouges clignotantes : erreur générale.

Comment programmer les touches de la télécommande ?

Dans le menu technique, sélectionnez PROGRAMMATION TELECOMMANDES. Choisissez la télécommande, puis pour chaque touche, définissez une pression courte ou longue (commande : activation/désactivation/état, ou alarme panique).

Est-il possible de contrôler le système à distance ?

Oui, avec le transmetteur téléphonique (version 2T/4T). Composez le numéro de la ligne RTC, la centrale répond après un nombre de sonneries programmé (2, 4 ou 8). Entrez votre code DTMF pour activer/désactiver le système ou les sorties relais.

Comment contacter le support technique SENTINEL SCS ?

Appelez le 0892 350185 (0,34 € TTC/min) du lundi au samedi de 9h à 12h30 et de 14h à 18h. Ayez votre numéro de série et la version de votre centrale à portée de main.

MODE D'EMPLOI NO NAME SENTINEL SCS

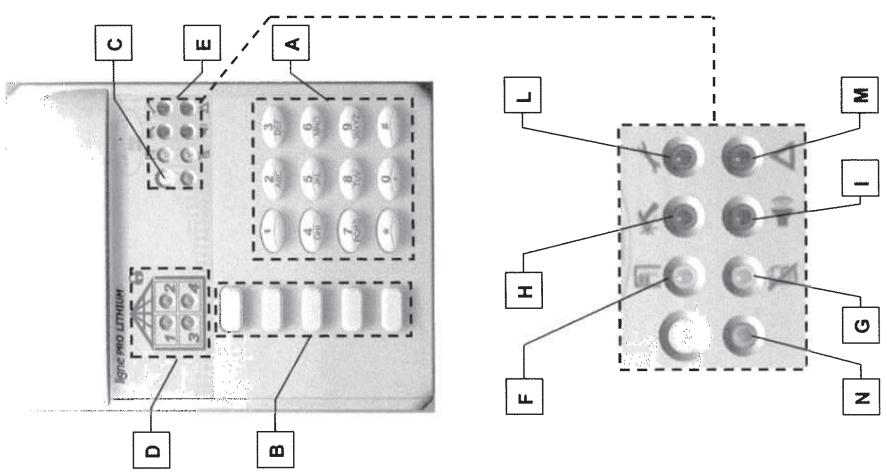

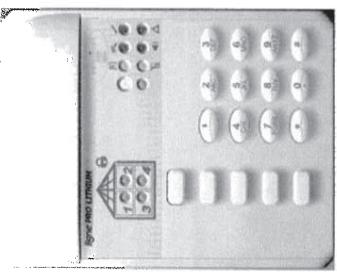

CLAVIER DE COMMANDE
Matière	ABS blanc
Type d'alimentation	2 piles (fournies)
Type piles	Lithium – CR123A 3V
Autonomie	Jusqu'à 3 ans
Bande de fréquence utilisée	434 MHz
Modulation de fréquence	FSK NB
Transmission cryptée	Oui
Portée radio en champ libre	300/500 m
Autoprotection	Oui, ouverture - arrachement
Retro-éclairage	Oui, avec détecteur crépusculaire
Fonction faux code	Oui
Signalisation des anomalies	Oui
Mot de passe	4 à 6 chiffres modifiables
Touches avec fonctions programmables	Oui
Visualisation état du système	Oui
Température de fonctionnement:	-10 °C + +55 °C
Degré de protection boîtier:	IP41 / IK02
Dimensions (l x h x p)	107 x 139 x 37

TELECOMMANDE 3 TOUCHES ET 5 TOUCHES
Matière	ABS noir
Type d'alimentation	1 pile (fournie)
Type pile	Lithium – CR-1/3N 3V
Autonomie	Jusqu'à 2 ans
Bande de fréquence utilisée	434 MHz
Modulation de fréquence	FSK NB
Transmission cryptée	Oui
Portée radio en champ libre	50 m
Touches avec fonction programmables	Oui
Nombre de fonctions par touche	2
Validation visuelle	Oui, par LEDS de deux couleurs
Température de fonctionnement:	-5^ ÷ +55^
Dimensions (l x h x p)	49 x 82 x 22

Très documentée, elle vous indiquera toutes les potentialités du système Sentinel. Toutes les procédures de personnalisation y sont décrites pas à pas. Elle répondra à toutes vos questions. CONSERVEZ LA SOIGNEUSEMENT pour toute consultation ultérieure.

Le « MANUEL d'installation

Composé de 12 pages, il vous permet de suivre pas à pas votre installation sans vous égarer. Il vous permet aussi de noter d'une manière claire toutes les personnalisations du système. Il vous permettra de conserver une trace écrite des modifications effectuées sur le système (changement de mot de passe, noms des différents utilisateurs...).

Pour réaliser une parfaite mise en œuvre, nous vous conseillons donc de travailler de concert sur ces 2 supports. 1) Suivez pas à pas, point par point la « NOTICE D'UTILISATION ». 2) Indiquez en temps réel sur le « MANUEL D'INSTALLATION » toutes les étapes et personnalisations que vous aurez effectuées.

Cette méthodologie vous assurera une parfaite mise en œuvre. Si toutefois vous éprouviez quelques difficultés, nous restons à votre écoute au 0892 350185 (0,34 € TTC / minute) du lundi au samedi de 9 ^h à 12 ^h 30 et de 14 ^h à 18 ^h.

DETECTEUR D'OUVERTURE
Matière	ABS blanc
Type d'alimentation	1 pile (fournie)
Type piles	Lithium – CR123A 3V
Autonomie	Jusqu'à 3 ans
Bande de fréquence utilisée	434 MHz
Modulation de fréquence	FSK NB
Portée radio en champ libre	300/500 m
Autoprotection	Oui, ouverture - arrachement
Contact reed incorporé	Oui
Entrée auxiliaire	2
Température de fonctionnement	+5 °C ÷ +40 °C
Degré de protection boîtier	IP40 / IK02
Dimensions (l x h x p)	35 x 124 x 34 (contact),71 x 11 x 19 (aimant)

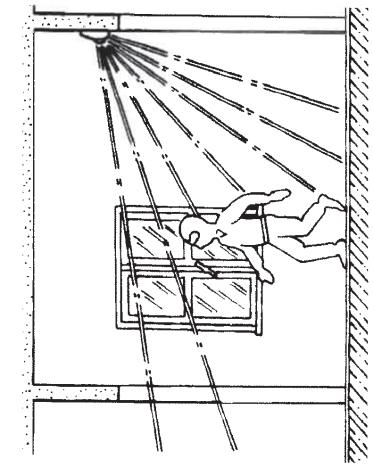

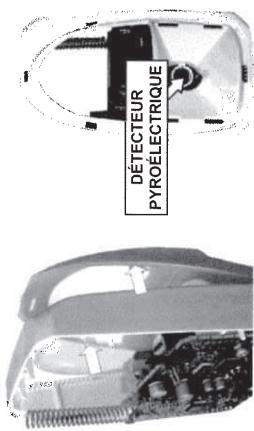

DETECTEUR DE MOUVEMENT
Matière	ABS blanc
Type d'alimentation	1 pile (fournie)
Type piles	Lithium - CR123A 3V
Autonomie	Jusqu'à 3 ans
Transmission automatique alarme pile faible	Oui
Bande de fréquence utilisée	434 MHz
Modulation de fréquence	FSK NB
Portée radio en champ libre	300/500 m
Autoprotection	Oui, ouverture - arrachement

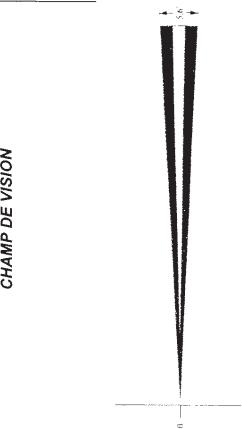

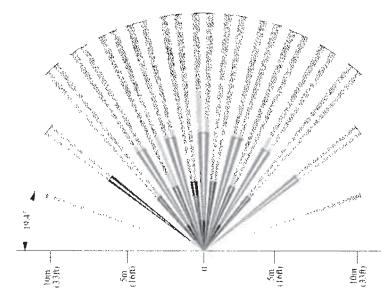

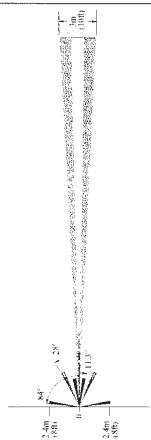

3 types de lentilles	standard, couloir ou rideau
Portée nominale des lentilles	15 m (standard)15 m (rideau)30 m (couloir)
Couverture des lentilles	140° (standard)5,6° (rideau)6° (couloir)
Zones de détection des lentilles	31 sur 4 plans (standard)1 sur 1 plan (rideau)7 sur 3 plans (couloir)
Voyants lumineux de test	Oui
Comptage impulsions programmable	Oui
Température de fonctionnement:	+5 °C ÷ +40 °C
Degré de protection boîtier:	IP30 / IK02
Dimensions (l x h x p)	70 x 124 x 54

TRANSMETTEUR TELEPHONIQUE (version 4T)
Ligne téléphonique	RTC (ligne urbaine directe) ou dérivée d'un PABX (standard téléphonique privé)
Connection à la ligne téléphonique	PLUG RJ12
Nombre de numéros de téléphone programmables	6
Type d'envoi	Messages vocaux, protocoles numériques standard (IDP, C200B, S1400, ADF)
Association numéro téléphone-type événement	Oui
Mise en marche/à l'arrêt distante du système	Oui, par codes DTMF(1) avec confirmation vocale de la commutation
Commutation distante des sorties relais de la centrale	Oui, par codes DTMF et confirmation vocale de l'état

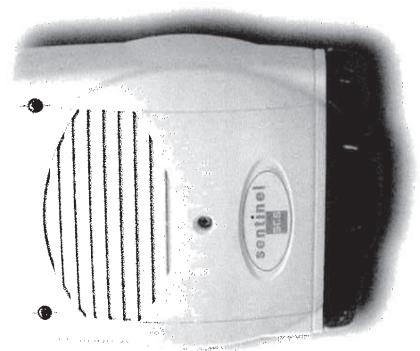

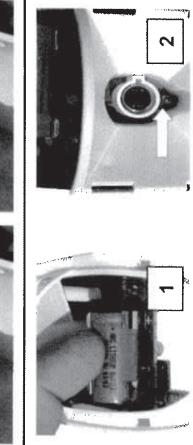

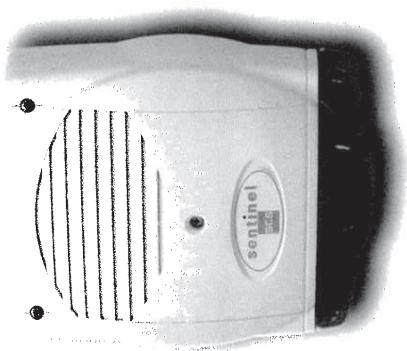

SIRENE EXTERIEURE
Matière	Polycarbonate
Type d'alimentation	2 piles (fournies)
Type piles	Thionyle Chlorhyde Lithium 3,6V / 14Ah Size R20 D
Autonomie	5 ans
Bande de fréquence utilisée	434 MHz
Modulation de fréquence	FSK NB
Portée radio en champ libre	300/500 m
Flash	Oui, avec une série de LED à puissance élevée
Puissance sirène	110 dB(A) 3 m
Type de sonnerie différenciée	Oui, intrusion, carillon, état système
Autoprotection	Oui, ouverture - arrachement
Température de fonctionnement	-20 à +50 °C
Degré de protection boîtier électronique:	IP44 IK04
Dimensions (l x h x p)	254 x 314 x 108

(1) = Sigle de Dual Tone Multi Frequency, indique le type de numérotation téléphonique multifréquence.

Sommaire

CHAPITRE 9 : CARACTERISTIQUES TECHNIQUES DU SYSTEME SOMMAIRE CHAPITRE 1: PRESENTATION DU SYSTEME

1.1 LE SYSTEME	6
1.2 PRESENTATION DES ELEMENTS	7
1.2.1 Caractéristiques des centrales sirènes	7
1.2.2 Caractéristiques des centrales avec transmetteur téléphonique	7
1.2.3 Caractéristiques des détecteurs de mouvements	7
1.2.4 Caractéristiques des détecteurs d'ouvertures	8
1.2.5 Caractéristiques des sirènes extérieures	8
1.2.6 Caractéristiques des télécommandes	8
1.2.7 Caractéristiques des claviers de commande	9
1.3 CONFIGURATIONS POSSIBLES	9
1.3.1 Affecter les détecteurs par fonctions	9

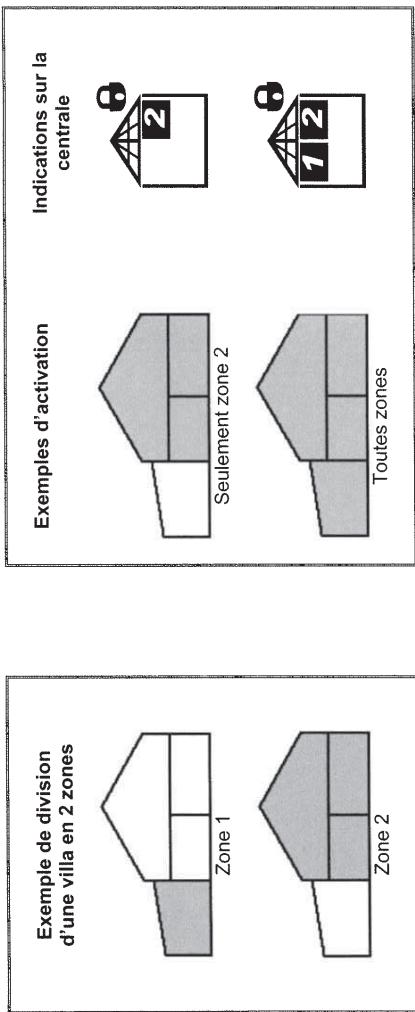

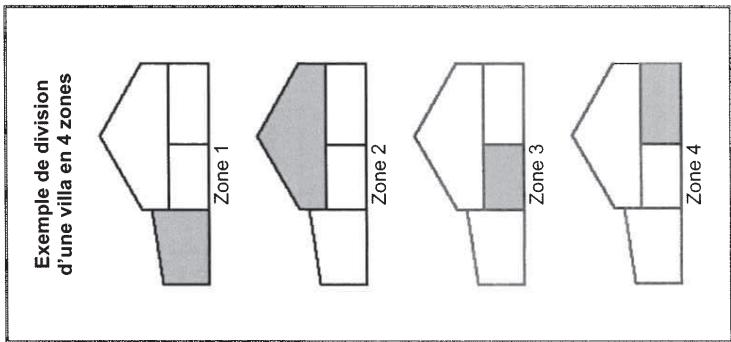

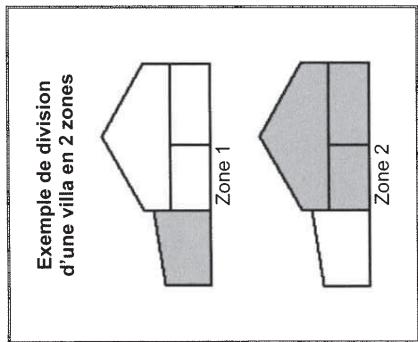

1.3.2 Affecter les détecteurs par emplacements	10
CHAPITRE 2 : A PROPOS DES ONDES RADIO	11
CHAPITRE 3: INSTALLATION	12
3.1 PHASES D'INSTALLATION	12
3.2 PREPARATION DU PROJET	13
3.2.1 Comment concevoir un système d'alarme ?	13
3.2.2 Tableau de programmation	13
3.3 APPRENTISSAGE DES DISPOSITIFS	14
3.3.1 Apprentissage de la centrale sirène	14
3.3.2 Apprentissage des détecteurs de mouvements	15
3.3.3 Apprentissage des détecteurs d'ouvertures	18
3.3.4 Apprentissage des sirènes extérieures	20
3.3.5 Apprentissage des télécommandes	21
3.3.6 Apprentissage des claviers de commande déportés	22
3.4. QUITTER LA PHASE D'APPRENTISSAGE	23
3.5 FIXATION DES DISPOSITIFS	24

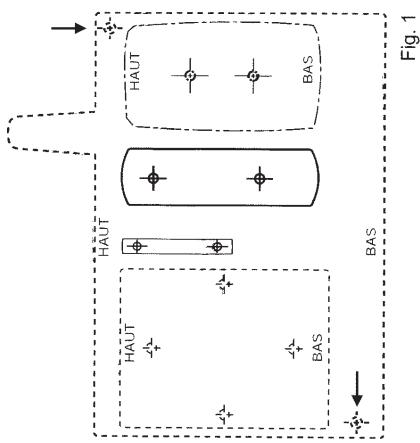

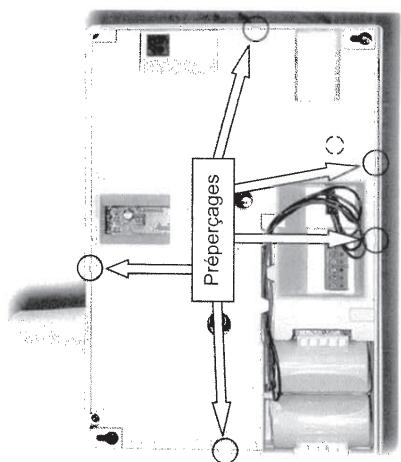

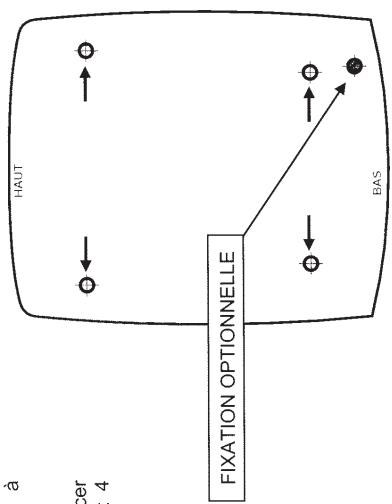

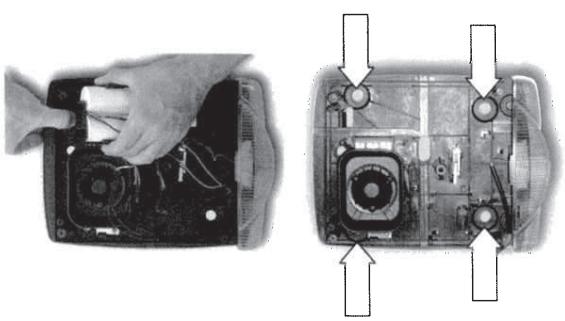

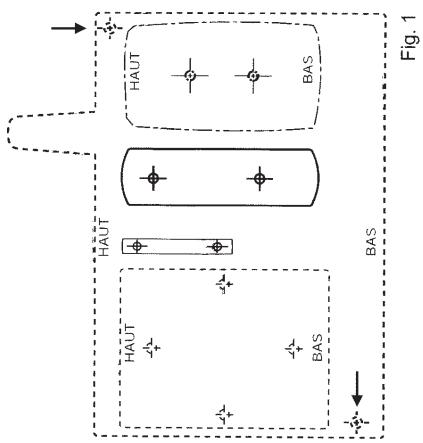

3.5.1 Fixation de la centrale sirène	24

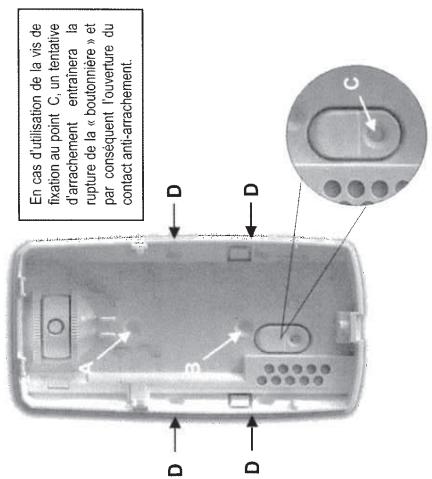

3.5.2 Fixation des détecteurs de mouvements	26

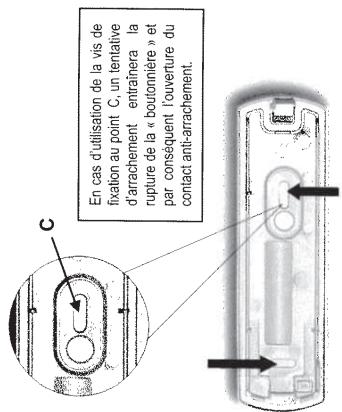

3.5.3 Fixation des détecteurs d'ouvertures	27
3.5.4 Fixation des sirènes extérieures	28
3.5.5 Fixation des claviers de commande	29
3.6 OPERATIONS FINALES	29
CHAPITRE 4 : UTILISATION DU SYSTEME DANS SA CONFIGURATION D'ORIGINE	30
4.1 CODES D'ACCES	30
4.1.1 Types de code	30
4.1.2 Sécurité contre les faux codes	30

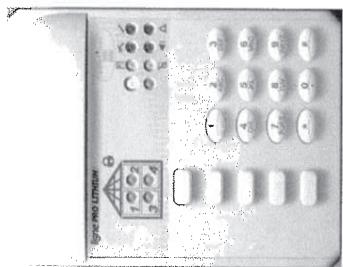

4.2 LE CLAVIER DE LA CENTRALE	30
4.2.1 Description clavier de la centrale	31
4.2.2 Icones de l'afficheur et définition	31
4.2.3 Jeu d'étiquettes fourni pour personnalisation des touches de fonction	33

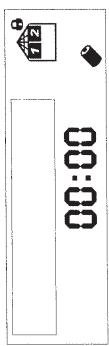

4.3 UTILISATION DU CLAVIER DE LA CENTRALE SIRENE	34

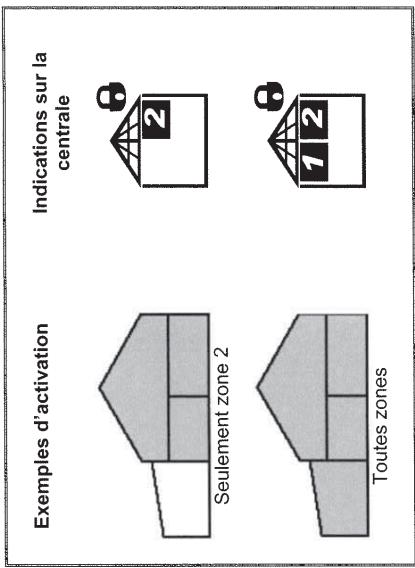

4.3.1 Mise en marche totale du système 2 zones	34
4.3.2 Arrêt total du système 2 zones	34
4.3.3 Mise en marche zone 1 uniquement du système 2 zones	34
4.3.4 Arrêt zone 1 uniquement du système 2 zones	35
4.3.5 Mise en marche zone 2 uniquement du système 2 zones	35
4.3.6 Arrêt zone 2 uniquement du système 2 zones	35
4.3.7 Déclenchement du relais A de la centrale (version 2 et 2T)	35

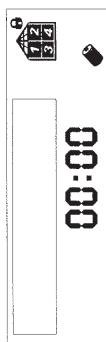

4.3.8 Mise en marche totale du système 4 zones	36
4.3.9 Arrêt total du système 4 zones	36

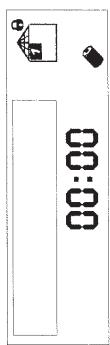

4.3.10 Mise en marche zone 1 uniquement du système 4 zones	36
4.3.11 Arrêt zone 1 uniquement du système 4 zones	37
4.3.12 Mise en marche zones 2, 3 et 4 du système 4 zones	37

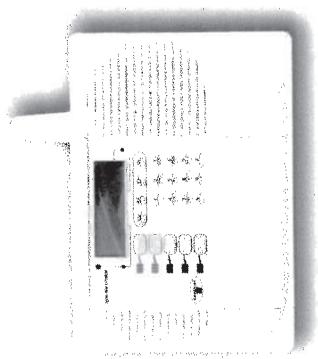

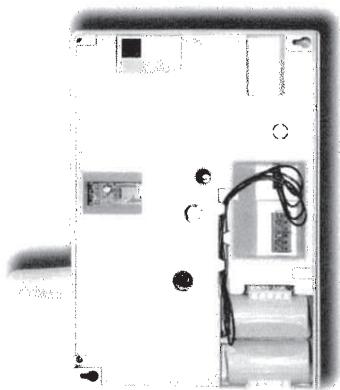

CENTRALE SIRENE	2 ZONES	4 ZONES
Matière	ABS blanc	ABS blanc
Type d'alimentation	2 piles (fournies)	2 piles (fournies)
Type de piles	Thionyle Chlorhyde Lithium 3,6V / 14AhSize R20 D	Thionyle Chlorhyde Lithium 3,6V / 14AhSize R20 D
Autonomie	Jusqu'à 5 ans	Jusqu'à 5 ans
Portée radio en champ libre	300 m	500 m
Nombre de détecteurs maxi	32	32
Sirène intégrée	Oui	Oui
Puissance centrale sirène	110 dB(A) à 1 m	110 dB(A) à 1 m
Inhibition ou retardement de la sirène	Oui	Oui
Délai d'entrée programmable	Oui, de 0 à 90 secondes	Oui, de 0 à 90 secondes
Délai de sortie programmable	Oui, de 0 à 90 secondes	Oui, de 0 à 90 secondes
Durée de sonnerie réglable	Oui, de 30 à 180 secondes	Oui, de 30 à 180 secondes
Comptage alarmes	Oui, de 2 à 8 ou exclusion	Oui, de 2 à 8 ou exclusion
Autoprotection contre l'ouverture	Oui	Oui
Autoprotection contre l'arrachement	Oui	Oui
Codes utilisateurs	8	16
Mot de passe	4 à 6 chiffres modifiables	4 à 6 chiffres modifiables
Bande de fréquence utilisée	434 MHz	434 MHz
Nombre de canaux de dérivation	2	2
Modulation de fréquence	FSK NB	FSK NB
Transmission cryptée	Oui	Oui
Communication bi-directionelle	Oui	Oui
Protection masquage canaux de communication	Oui	Oui
Supervision totale du système	Oui	Oui
Mémorisation des événements	64 derniers	128 derniers
Ecran LCD rétro-éclairé	Oui, avec détecteur crépusculaire	Oui, avec détecteur crépusculaire
Clavier de commande et de programme	Oui	Oui
Fonction faux code	Oui	Oui
Nombre de télécommandes maximum	2	4
Nombre de claviers maximum	1	4
Nombre de sirènes extérieures max	1	4
Possibilité de nommer les détecteurs	Oui	Oui
Possibilité de nommer les zones	Oui	Oui
Possibilité de nommer les utilisateurs	Oui	Oui
Fonction carillon	Oui	Oui
Nombre de sorties auxiliaires	2 relais, 1A @ 24 V—	2 relais, 1A @ 24 V—
Degré de protection boîtier électronique:	IP30 / IK02	IP30 / IK02
Dimensions (l x h x p)	275 x 244 x 65	275 x 244 x 65

Notice d'utilisation

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE TRANSMET. TEL.”	T -TECHNIQUE TRANSMET. TEL.
3	Presser la touche OK.	TRANSMET. TEL. NUMEROS TEL.
4	Presser la touche ▼▶ jusqu'à l'apparition du message “TRANSMET. TEL AVANCEES 1”.	TRANSMET. TEL. AVANCEES 1
5	Presser la touche OK.	AVANCEES 1 CODE TELESURVEIL
6	Presser la touche OK puis taper le code abonné fourni par le centre de télésurveillance. Presser la touche OK pour valider.	AVANCEES 1 CODE TELESURVEIL
7	Presser la touche ▼▶.	AVANCEES 1 APPEL CYCLIQUE
8	Presser la touche OK et utiliser les touches ▼▶ et ◀▲ pour sélectionner DESHABILITE ou HABILITE. Presser la touche OK pour valider.	AVANCEES 1 APPEL CYCLIQUE
9	Presser la touche ▼▶.	AVANCEES 1 TELESURV. BACKUP
10	Presser la touche OK et utiliser les touches ▼▶ et ◀▲ pour sélectionner DESHABILITE ou HABILITE. Presser la touche OK pour valider.	AVANCEES 1 TELESURV. BACKUP
11	Presser la touche ▼▶.	AVANCEES 1 REPONDEUR
12	Presser 2 fois la touche OK et utiliser les touches ▼▶ et ◀▲ pour sélectionner DESHABILITE, RING 2, RING 4 ou RING 8. Presser la touche OK pour valider. RING indique le nombre de sonneries au bout desquels la centrale répond à l'appel entrant. Se référer également au paragraphe 6.3.1 pour l'utilisation de la centrale avec un répondeur téléphonique.	AVANCEES 1 REPONDEUR
13	Presser plusieurs fois la touche ESC pour quitter le menu.

CHAPITRE 7 : MAINTENANCE DES ELEMENTS

8.5 UTILISER LE CLAVIER POUR INSERER UN NOM DESCRIPTIF

Touche	Caractère
1	1 @ . , ; : ! “ $ % & / ( ) + = ? ‘ _ - < >
2	A B C a b c 2
3	D E F d e f 3
4	G H I g h i 4
5	J K L j k l 5
6	M N O m n o 6
7	P Q R S p q r s 7
8	T U V t u v 8
9	W X Y Z w x y z 9
0	0 [espace] +
*	*
#	#

• presser la touche ▼▶ pour passer à la position suivante ou la touche ◀▲ pour revenir à la position précédente; Pour effacer les caractères en excès, utiliser la caractère [espace]. La touche UK memorise le nom, la touche ESC quitte la procédure de saisie sans

[Non-Text]

Notice d'utilisation

4.3.13 Arrêt zones 2, 3 et 4 du système 4 zones	37
4.3.14 Déclenchement du relais A de la centrale (version 4 et 4T)	37
4.4 LE CLAVIER DE COMMANDE DEPORTE	38
4.4.1 Description du clavier de commande	38
4.4.2 Jeu d’étiquettes fourni pour personnalisation des touches de fonction	39
4.5 UTILISATION DU CLAVIER DE COMMANDE	39
4.5.1 Mise en marche totale du système 2 zones	40
4.5.2 Arrêt total du système 2 zones	40
4.5.3 Mise en marche zone 1 uniquement du système 2 zones	40
4.5.4 Arrêt zone 1 uniquement du système 2 zones	41
4.5.5 Mise en marche zone 2 uniquement du système 2 zones	41
4.5.6 Arrêt zone 2 uniquement du système 2 zones	41
4.5.7 Déclenchement du relais A de la centrale (version 2 et 2T)	42
4.5.8 Mise en marche totale du système 4 zones	42
4.5.9 Arrêt total du système 4 zones	42
4.5.10 Mise en marche zone 1 uniquement du système 4 zones	42
4.5.11 Arrêt zone 1 uniquement du système 4 zones	43
4.5.12 Mise en marche zones 2, 3 et 4 du système 4 zones	43
4.5.13 Arrêt zones 2, 3 et 4 du système 4 zones	43
4.5.14 Déclenchement du relais A de la centrale (version 4 et 4T)	43
4.6 UTILISATION DES TELECOMMANDES	44
4.6.1 Definition des LEDS	44
4.6.2 Programmation par défaut des touches de la télécommande	44
CHAPITRE 5 : AJOUTER ET REMPLACER DES DISPOSITIFS	45
5.1 AJOUTER DES DISPOSITIFS	45
5.2 REMPLACER DES DISPOSITIFS	45
CHAPITRE 6 : GESTION DU TRANSMETTEUR TELEPHONIQUE	47
6.1 TRANSMETTEUR TELEPHONIQUE	47
6.1.1 Mémorisation des numéros de téléphone	47
6.1.2 Enregistrement du message vocal personnalisé	48
6.1.3 Ecoute du message vocal personnalisé	49
6.2 INTERRUPTION A DISTANCE DU CYCLE D’APPELS	50
6.3 APPEL A DISTANCE	50
6.3.1 Connexion à la centrale et réception du signal	50
6.3.2 Procédure de contrôle à distance	51
6.3.3 Exemples	51
CHAPITRE 7 : MAINTENANCE DES ELEMENTS	52
7.1 LE CHANGEMENT DES PILES	52
7.1.1 La centrale sirène	52
7.1.2 Les détecteurs de mouvements, d’ouvertures et les claviers déportés	53
7.1.3 Les sirènes extérieures	53
7.1.4 Les télécommandes	53
7.2 ELIMINATION DES PILES	54
7.3 REARMEMENT DES DISPOSITIFS	54
7.3.1 Réarmement du détecteur de mouvements	54
7.3.2 Réarmement du détecteur d’ouvertures	54
7.3.3 Réarmement de la sirène extérieure	55
7.3.4 Réarmement des télécommandes	55
7.3.5 Réarmement du clavier de commande	55
7.4 RAMENER LES CODES D’ACCES AUX VALEURS PAR DEFAULT	55
7.4.1 Réarmement des codes d’accès de la centrale	55
CHAPITRE 8 : PROGRAMMATION AVANCEE ET PERSONNALISATION DU SYSTEME	56

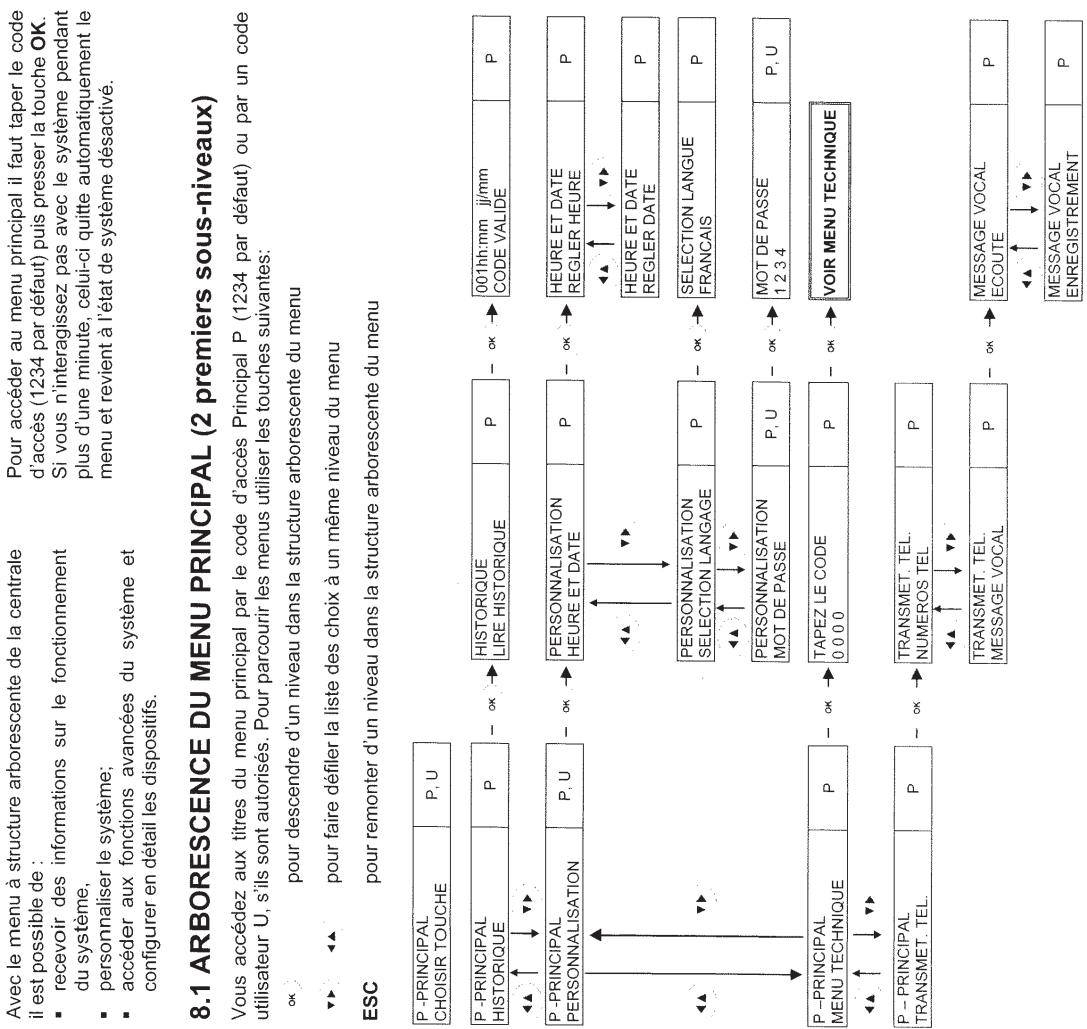

8.1 ARBORESCENCE DU MENU PRINCIPAL (2 PREMIERS SOUS-NIVEAUX)	56
8.2 ARBORESCENCE DU MENU TECHNIQUE (2 PREMIERS SOUS-NIVEAUX)	57
8.3 MENU PRINCIPAL	59
8.3.1 Historique	59
8.3.2 Personnalisation	59

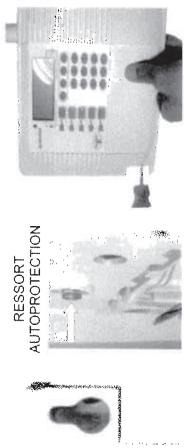

8.4 MENU TECHNIQUE	60

Notice d'utilisation

8.4.1 Effacer historique	61
8.4.2 Exclusion ou inclusion des détecteurs	61
8.4.3 Changement du mot de passe du menu technique	61
8.4.4 Autoriser à l’utilisation	62
8.4.5 Dénommer les utilisateurs	62

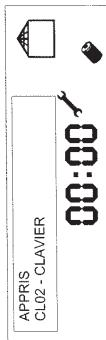

8.4.6 Associer des zones aux utilisateurs	63
8.4.7 Ramener les codes utilisateurs aux valeurs par défaut	63
8.4.8 Test des entrées	64
8.4.9 Test des sorties	64
8.4.10 Test d’appel téléphonique	65
8.4.11 Test appel télésurveillance	65
8.4.12 Configuration des zones	66
8.4.13 Configuration des détecteurs de mouvements	66

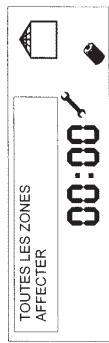

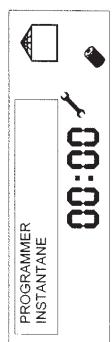

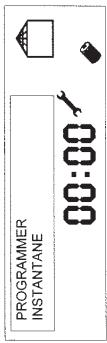

8.4.14 Configuration des détecteurs d’ouvertures	68
8.4.15 Configuration de la sirène de la centrale	69
8.4.16 Configuration des sirènes extérieures	70
8.4.17 Configuration des télécommandes	71
8.4.18 Configuration du clavier de la centrale	72
8.4.19 Configuration des claviers de commande	73
8.4.20 Réglage des paramètres généraux du système (durée sirènes, délai d’entrée et de sortie, comptage alarmes)	74
8.4.21 Niveaux de sécurité	75
8.4.22 Réarmement de la programmation	76
8.4.23 Liaison radio	76
8.4.24 Configuration numéros de téléphone	77
8.4.25 Configuration paramètres RTC	77
8.4.26 Configuration type d’envoi	79
8.4.27 Configuration délai appel	80
8.4.28 Configuration avancées 1	80
8.5 UTILISER LE CLAVIER POUR INSERER UN NOM DESCRIPTIF	81

CHAPITRE 9 : CARACTERISTIQUES TECHNIQUES DU SYSTEME....82

8.4.27 CONFIGURATION DELAI APPEL Ce menu est disponible uniquement pour la centrale version 4T et permet d'insérer un délai fixe de 30 secondes avant d'envoyer un message d'alarme.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE TRANSMET. TEL.”	T -TECHNIQUE TRANSMET. TEL.
3	Presser la touche OK.	TRANSMET. TEL. NUMEROS TEL.
4	Presser la touche ▼▶ jusqu'à l'apparition du message “TRANSMET. TEL DELAI APPEL”.	TRANSMET. TEL. DELAI APPEL
5	Presser la touche OK et utiliser les touches ▼▶ et ◀▲ pour DESHABILITE ou HABILITE le délai appel. Presser la touche OK pour valider.	TRANSMET. TEL. DELAI APPEL
6	Presser plusieurs fois la touche ESC pour quitter le menu.

8.4.28 CONFIGURATION AVANCEES 1

e menu est disponible uniquement pour les centrales version 2T et 4T et permet de régler les paramètres livants :

Code télésurveilleur : le code abonné fourni par le Centre de réception alarmes. Ce code permet l'identification du système par le Centre.

Appel cyclique : autorise les appels cycliques automatiques de test vers les Centres de télégestion ou de télésurveillance, quand ceux-ci nécessitent une confirmation périodique du bon fonctionnement du système et de son raccordement téléphonique. La centrale enverra périodiquement les appels vers tous les numéros destinés aux centres de réception alarme ou vers les numéros programmés comme modem. Chaque appel cyclique de test contient une description détaillée dans l'historique des événements.

Télésurveilleur backup : Cette fonction permet de gérer les appels concernant les événements destinés à un Centre de réception d'alarmes, en évitant ainsi les doubles communications. Si la fonction Backup est autorisée et qu'un appel se déroule avec succès (acquit reçu), les autres appels pour le même événement ne seront plus transmis vers les numéros programmés avec le même type d'envoi. Au contraire, si le premier appel échoue (acquit non reçu), le transmetteur effectue l'appel vers le numéro de téléphone suivant et ainsi de suite jusqu'à obtenir l'envoi/réception correct de l'événement (ou jusqu'à atteindre le nombre maximum de tentatives en cas de non réponse). Si la fonction Backup est autorisée, le transmetteur effectue tout de même les appels vers tous les numéros des Centres de réception d'alarmes ou tous les numéros programmés en modem. La fonction Backup est autorisée par défaut.

Répondeur : la centrale version 4T peuvent être autorisées à répondre, en reconnaissant automatiquement les appels provenant de téléphones fixes ou mobiles. Il est ainsi possible d'activer les sorties de la centrale ou activer ou désactiver le système d'alarme. La fonction répondeur en mode autorisé permet de définir le nombre de sonneries au bout desquelles le transmetteur décrochera sur un appel entrant. Il est conseillé de programmer un grand nombre de sonneries, afin de permettre aux personnes de répondre aux appels entrants. Attention: ne pas utiliser une ligne téléphonique RTC où sont branchés d'autres appareils à réponse automatique, tels que les répondeurs ou fax.

Réseaux téléphoniques : fonction interdite.

Chapitre 1: presentation du systeme

Le système d'alarme offre une solution complète à vos besoins de protection. La souplesse du système permet son installation dans les bâtiments résidentiels (habitation/bureau) ou professionnels (activités commerciales/ateliers d'artisan).

Le système est composé des dispositifs suivants:

CLAVIER DE COMMANDE

TELECOMMANDE 5 TOUCHES

SIRENE EXTERIEURE

DETECTEUR D'OUVERTURES

DETECTEUR DE MOUVEMENTS

CENTRALE SIRENE 2 OU 4

TRANSMETTEUR TÉLÉPHONIQUE

1.1 LE SYSTEME

Système radio révolutionnaire avec une

communication radio entièrement bi-directionnelle.

Ce type de communication s'effectue en

modulation de fréquence à bande étroite sur deux

canaux, afin d'utiliser de manière dynamique les canaux les moins exposés aux interférences.

Grâce à cette technologie, tous les dispositifs du

système sont réémetteurs et dialoguent

constamment avec la centrale en confirmant,

grâce à la réponse qu'ils envoient, la réception de

la communication. Le protocole exclusif et

sophistiqué (synchrone, type GSM) garantit dans

toutes les conditions une qualité de liaison radio

optimale.

Tous les appareils, y compris la centrale, sont

Tous les appareils, y compris la centrale, sont alimentés uniquement par piles au lithium longue.

durée pour garantir le maximum d'autonomie. Ceci

garantit une immunité contre les variations

d'alimentation du secteur 230V et permet au

système de fonctionner là où la tension secteur

n'existe pas.

[Non-Text]

Tous les dispositifs du système disposent d'un

module radio réémetteur miniaturisé à synthèse de fréquences

frequency.

1.2.1 Caracteristiques des centrales sirenes

• Système pouvant être divisé en deux ou quatre codes d'accès sur les centrales 2 zones et 16 codes sur les centrales 4 zones de 4 à 6. Historique des événements pouvant contenir 64 ou 128 événements. Supervision du système programmable. Protection contre le masquage des canaux de communication du système (JAMMING). Portée radio jusqu'à 300 m en champ libre pour les 2 zones. Portée radio jusqu'à 500 m en champ libre pour les 4 zones. Auto apprentissage, séquentiel des périphéri-. Libre association entre les entrées et les zones. Possibilité de nommer les entrées, les zones et les utilisateurs. Possibilité de programmer les périphériques du système grâce au clavier de la centrale. Signalisation des alarmes au moyen de la sirène intégrée et des sirènes extérieures. Alimentation 2 piles lithium (fournies); diffusion 2 piles lithium (loamics), autonomie 5 ans en utilisation normale. Menu de programmation avec une structure arborescente : Principal pour les fonctions de

base et technique pour la programmation.

1.2.2 Caracteristiques des centrales avec transmetteur telephonique

Caractéristiques identiques à la centrale sirène

avec: a. Connecteur BL10 pour la ligne télégraphique :

- Connecteur RJ12 pour la ligne téléphonique RTC

- Programmation de 6 numéros de téléphone.

- Messages vocaux enregistrés d'usine.

- Message principal personnalisable à enregistrer par micro oreillette fourni

enregistrer par micro oreillette fourni.

(1) = Sigle de Dual Tone Multi Frequency, indique le type de numérotation téléphonique multi-fréquence.

1.2.3 Caracteristiques des detecteurs de mouvements

• Détecteur infrarouge passif.
• Lentilles interchangeables fournies. (lentilles rideau, couloir et standard).
• Entièrement géré par microprocesseur.
• Communication radio bidirectionnelle.
• Portée radio jusqu'à 300/500 m en champ. Comptage impulsions programmable depuis la centrale. Condition de repos avec le système MHS, pour réduire la consommation de la pile. • LED de signalisation. Autoprotection à l'ouverture et à l'arrachement. Installation murale ou en angle. Alimentation 1 pile au lithium (fournie), autonomie 3 ans en utilisation normale. Transmission automatique alarme pile faible (seuil 2.5V)

6	Presser la touche OK et utiliser les touches ▼▶ et ◀▲ pour sélectionner numérotation DTMF (Sigle de Dual Tone Multi Frequency, indique le type de numérotation téléphonique multifréquence) ou DECIMALE (impulsionnel). Ce mode doit correspondre au type de numérotation admis par la centrale téléphonique. Presser la touche OK pour valider.	PARAMETRES RTC TYPE SELECTION100% des téléphones actuels sont DTMF. Seuls d'anciens modèles (+ de 10 ans) peuvent être du type DECIMAL.
7	Presser la touche ▼▶.	PARAMETRES RTC NATION
8	Presser la touche OK et utiliser les touches ▼▶ et ◀▲ pour sélectionner le pays. Ce paramètre permet d'adapter le transmetteur aux réseaux téléphoniques standard des différents pays. Presser la touche OK pour valider FRANCE.	PARAMETRES RTC NATION
9	Presser la touche ▼▶.	PARAMETRES RTC DERIVE STANDARD
10	Presser la touche OK et utiliser les touches ▼▶ et ◀▲ pour indiquer si la centrale est raccordée (OUI) ou non (NON) à un standard téléphonique. Si vous sélectionnez OUI un curseur clignotant apparaît, il faut donc taper le numéro permettant d'occuper une ligne externe à travers le standard et qui sera inséré automatiquement avant chaque appel téléphonique. Presser la touche OK pour valider.	PARAMETRES RTC DERIVE STANDARD
11	Presser la touche ▼▶.	TRANSMET. TEL. CONTR. TONALITE
12	Presser la touche OK et utiliser les touches ▼▶ et ◀▲ pour vérifier la tonalité de ligne avant la numérotation, Les fonctionnements du transmetteur sont les suivants:▪ DESHABILITE : la numérotation est effectuée 3 secondes après la détection de la ligne.▪ HABILITE : lors de la prise de ligne, le transmetteur vérifie la tonalité de ligne avant la numérotation. Si la ligne est détectée, il effectue la numérotation et avant d'envoyer les messages, il vérifie la présence de la tonalité de contrôle appel ; si cette tonalité n'est pas détectée, l'appel est interrompu et répété ultérieurement selon les cycles programmés. Presser la touche OK pour valider.	TRANSMET. TEL. CONTR. TONALITE
13	Presser la touche ▼▶.	TRANSMET. TEL. CONTROLE REPONSE
14	Presser la touche OK et utiliser les touches ▼▶ et ◀▲ pour ne pas rappeler, pendant un cycle d'appels, un numéro de téléphone qui a déjà répondu. Les fonctionnements du transmetteur sont les suivants:▪ DESHABILITE: le transmetteur délivre son message vocal dès la numérotation, sans attendre de décroché.▪ HABILITE: le transmetteur délivre son message vocal après un décroché.Attention: Si le contrôle réponse est autorisé, le contrôle tonalité passe automatiquement en mode autorisé.Presser la touche OK pour valider.	TRANSMET. TEL. CONTROLE REPONSE
15	Presser plusieurs fois la touche ESC pour quitter le menu.

1.2.4 Caracteristiques des detecteurs d'ouvertures

• Contact d'ouverture.
• Entièrement géré par microprocesseur.
• Communication radio bi-directionnelle.
• Portée radio jusqu'à 300/500 m en champ libre.
• LED de signalisation.
• Autoprotection à l'ouverture et à l'arrachement.
• Porte-aimant avec possibilité de positionner l'aimant sur 3 niveaux différents pour compenser les dénivelés entre les battants des portes ou fenêtres et les huisseries.
• Alimentation 1 pile au lithium (fournie), autonomie 3 ans en utilisation normale.
• Contrôle état pile.
• Transmission automatique alarme pile faible (seuil 2,5V).

8.4.24 CONFIGURATION NUMEROS DE TELEPHONE Ce menu est disponible uniquement pour la centrale version 4T et permet d'ajouter, modifier et effacer les numéros de téléphone.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE TRANSMET. TEL.”	T -TECHNIQUE TRANSMET. TEL.
3	Presser la touche OK.	TRANSMET. TEL. NUMEROS TEL.
4	Presser la touche OK. La liste des numéros de téléphone apparaît.	NUMEROS TEL. N.1:
5	Presser la touche ▼▶ pour choisir le numéro de téléphone à mémoriser, effacer ou modifier puis valider avec la touche OK. Un curseur clignotant apparaît sur l'afficheur.
6	Pour effacer ou modifier un numéro existant presser la touche ESC.
7	Taper le nouveau numéro. Pour insérer une pause dans le numéro à composer, utiliser la touche ▼▶ (la lettre P apparaît). Pour récrire sur un faux numéro introduit, revenir en arrière avec la touche ◀▲ puis taper le numéro correct.
8	Presser la touche OK pour valider le numéro.	NUMEROS TEL. N.1:
9	Presser plusieurs fois la touche ESC pour quitter le menu.

8.4.25 CONFIGURATION PARAMETRES RTC

Ce menu est disponible uniquement pour la centrale version 4T et permet de configurer les paramètres de raccordement téléphonique.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE TRANSMET. TEL.”	T -TECHNIQUE TRANSMET. TEL.
3	Presser la touche OK.	TRANSMET. TEL. NUMEROS TEL.
4	Presser la touche ▼▶.	TRANSMET. TEL. PARAMETRES RTC
5	Presser la touche OK.	PARAMETRES RTC TYPE SELECTION

• Puissance sonore de 110 dB(A) à 3 m.
• Flash à puissance élevée.
• Entièrement gérée par microprocesseur.
• Communication radio bi-directionnelle.
• Portée radio jusqu'à 300/500 m en champ libre.
• Entièrement programmable via radio par la centrale.
• Indications sonores d'état programmables.
• Autoprotection à l'ouverture et à l'arrachement.
• Boîtier en polycarbonate très résistant.
• Électronique protégée dans un boîtier plastique interne.
• Température de fonctionnement: de -25°C +55 C.
• Alimentation par deux piles (fournies) au lithium 3,6 V, autonomie 5 ans en utilisation normale.
• Transmission automatique signal piles faible (seuil 5,5V).
• Version à 5 touches.
• Réponse visuelle directe aux commandes par LED deux couleurs pour chaque touche.
• Entièrement gérée par microprocesseur.
• Communication radio bi-directionnelle.
• Portée radio jusqu'à 50 m en champ libre.
• Identification visuelle de la communication.
• Boîtier en ABS. Alimentation par pile au lithium (fournie) 3 V, autonomie 2 ans en utilisation normale. Note: La portée des télécommandes peut varier considérablement en fonction de l'épaisseur des murs et de l'emplacement de la centrale sirène.

1.2.5 Caracteristiques des sirenes exterieures

Ces fonctions permettent d'effacer la programmation de la centrale et des dispositifs:

- Partiel : ramène les programmations des dispositifs et de la centrale aux paramètres d'usine, DANS CE CAS TOUS LES DISPOSITIFS RESTENT CONNECTES À LA CENTRALE.

- Total : ramène LE SYSTEME aux paramètres d'usine, DANS CE CAS TOUS LES DISPOSITIFS SONT À RÉARMER ET SUCCESSIVEMENT À APPRENDRE PAR LA CENTRALE.

1.2.7 Caractéristiques des claviers de commande

Light PRO LITRUN 1 2 3 4 1 2 3 4 5 6 7 8 9 + 0 +

Protection volumétrique

(Détecteurs de mouvement)

Protection périmétrique (Contacts d'ouverture)

En fonction des besoins (lors d'une absence par exemple), une protection volumétrique permet la détection de mouvements et de déplacements dans un espace choisi.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUEHISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE ENTRETIEN”	T -TECHNIQUEENTRETIEN
3	Presser la touche OK.	ENTRETIENPARAMETRES RADIO
4	Presser plusieurs fois la touche ▼▶ jusqu'à l'apparition du message : “ENTRETIEN RESET PROGRAM.”	ENTRETIENRESET PROGRAM.
5	Presser la touche OK.	RESET PROGRAM.PARTIEL
6	Sélectionner à l'aide des touches ▼▶ et ◀▲ reset partiel (PARTIEL) ou reset total (TOTAL) puis valider avec la touche OK.	ENTRETIENRESET PROGRAM.
7	Avec les touches ▼▶ et ◀▲ sélectionner “CONFIRME NON” ou “CONFIRME OUI” puis valider le choix avec la touche OK. S'il s'agit d'un réarmement partiel, le message PARTIEL EN COURS apparaît sur l'afficheur puis, après avoir ramené les dispositifs aux valeurs d'usine, le message RESULTAT – INIT. PASS ! apparaît. S'il s'agit d'un réarmement total, le message ATTENDEZ S.V.P. apparaît sur l'afficheur puis, après avoir ramené le système aux valeurs par défaut, le message APPRENDRE DISPOSITIFS apparaît: il indique que la centrale est à nouveau prête pour effectuer l'apprentissage des nouveaux dispositifs (voir paragraphe 3.3).	CONFIRME NON

8.4.23 Liaison RADIO

Elle permet de vérifier le bon fonctionnement de la liaison radio entre la centrale et les dispositifs reconnus. Pendant le test, la puissance du signal radio est diminuée, dans le but de garantir une qualité de liaison radio optimale dans les conditions normales de fonctionnement.

Étape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE ENTRETIEN”	T -TECHNIQUE ENTRETIEN
3	Presser la touche OK.	ENTRETIEN PARAMETRE RADIO
4	Presser plusieurs fois la touche ▼▶ jusqu'à l'apparition du message “ENTRETIEN LIAISON RADIO.”.	ENTRETIEN LIAISON RADIO
5	Presser la touche OK. Le test de la liaison radio démarre.	VERIF. EN COURS
6	A la fin de l'opération l'afficheur indique le premier dispositif avec le type et l'adresse qui lui

1.3.2 Affecter les detecteurs par emplacements

NOTE : Le clavier de commande intégré à la centrale, les claviers déportés, les télécommandes et les sirènes n'appartiennent pas à une zone mais sont d'office affectés à toutes les zones du système.

◆ 2 ZONES Possibilité de

Possibilité de déclencher la protection sur la zone 1, sur la zone 2 ou sur les deux zones simultanément.

Exemple de division d'une villa en 2 zones Zone 1 Zone 2

Possibilité de déclencher la protection sur une combinaison de zones au choix.

communication du système.

NOTE : L'habilitation de ces deux fonctions peut entraîner des déclenchements d'alarme dus à des

perturbations électromagnétiques. Pour cette raison, elles sont initialement déshabilitées. Ne les

perturbations électromagnétiques. Pour cette raison, elles sont initialement désactivées. Ne les activer que si des problèmes de communications sont apparus sur votre système.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message "T -TECHNIQUE ENTRETIEN"	T -TECHNIQUE ENTRETIEN
3	Presser la touche OK.	ENTRETIEN PARAMETRE RADIO
4	Presser plusieurs fois la touche ▼▶ jusqu'à l'apparition du message : "ENTRETIEN NIVEAU SECURITE".	ENTRETIEN NIVEAU SECURITE
5	Presser la touche OK.	NIVEAU SECURITE SUPERVISION
6	Presser la touche OK.	SUPERVISION DESHABILITE
7	Sélectionner à l'aide des touches ▼▶ et ◀▲ l'autorisation ou l'interdiction de la fonction supervision, puis valider avec la touche OK.	NIVEAU SECURITE SUPERVISION
8	Presser la touche ▼▶.	NIVEAU SECURITE CONTROLE JAMMING
9	Presser la touche OK.	CONTROLE JAMMING DESHABILITE
10	Sélectionner à l'aide des touches ▼▶ et ◀▲ l'autorisation ou l'interdiction du contrôle jamming, puis valider avec la touche OK.	NIVEAU SECURITE CONTROLE JAMMING
11	Presser plusieurs fois la touche ESC pour quitter le menu.

11	Sélectionner à l'aide des touches ▼▶ et ◀▲ le nombre de répétitions de l'alarme puis valider avec la touche OK.	PARAMETRESCOMPTAGE ALARMES
12	Presser la touche ▼▶.	PARAMETRESDUREE SIRENE
13	Presser la touche OK.	DUREE SIRENE30 SEC
14	Sélectionner à l'aide des touches ▼▶ et ◀▲ la durée en secondes de la sirène puis valider avec la touche OK. Si vous avez changé la durée, la programmation concernée est immédiatement déchargée sur les sirènes extérieures et l'afficheur indique : “SE0x –SIRENE EXT EFFECTUEE”.	PARAMETRESDUREE SIRENE
15	Presser plusieurs fois la touche ESC pour quitter le menu.

8.4.21 Niveaux de sécurité

Elle permet de programmer les niveaux de sécurité de votre système :

• Supervision : permet d'activer un contrôle continu à intervalles réguliers (6 minutes), 24 heures

sur 24, du bon fonctionnement de tous les dispositifs du système, excepté les télécommandes.

• Jamming : permet d'activer un contrôle pour signaler les tentatives de masquage des canaux de

communication du système

NOTE : L'habilitation de ces deux fonctions peut entraîner des déclenchements d'alarme dus à des

éventrations, électromagnétiques. Pour cette raison, elles sont initialement déshabilitées. No les

perturbations électromagnétiques. Pour cette raison, elles sont initialement déshabilitées. Ne les

NOTE : L'habilitation de ces deux fonctions peut entraîner des déclenchements d'alarme dus à des perturbations électromagnétiques. Pour cette raison, elles sont initialement déshabilitées. Ne les

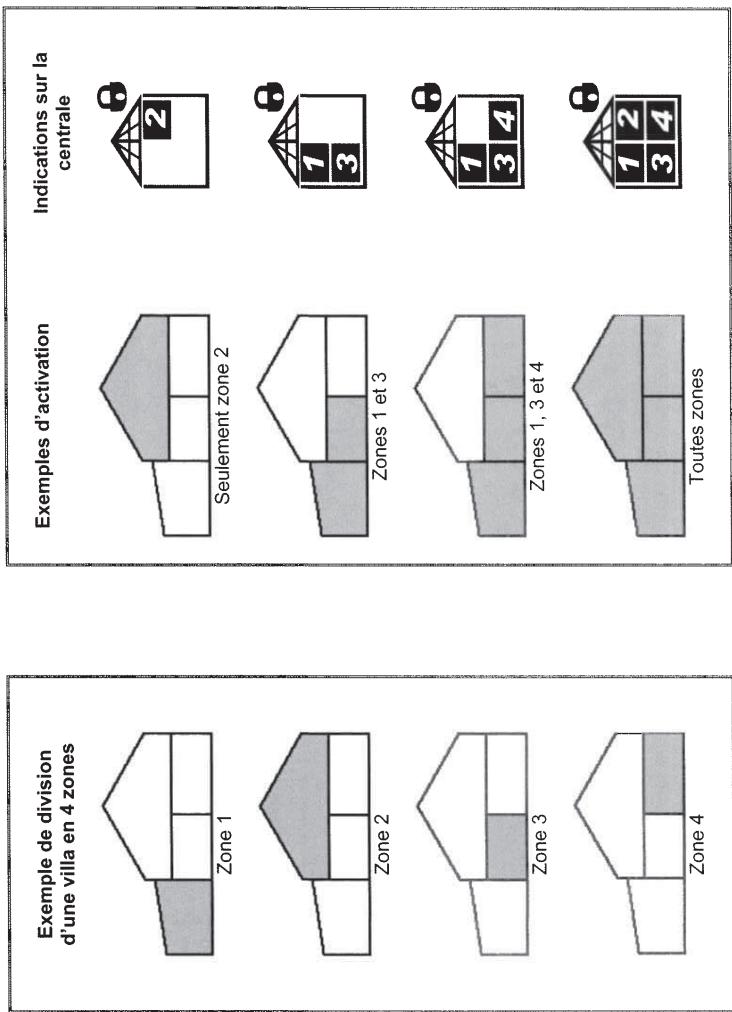

Exemples d'activation Indications sur la centrale Seulement zone 2 Toutes zones

Exemples d'activation Indications sur la centrale Seulement zone 2 Zones 1 et 3 Zones 1, 3 et 4 Toutes zones

Exemple de division d'une villa en 4 zones Zone 1 Zone 2 Zone 3 Zone 4

CHAPITRE 2 : À PROPOS DES ONDES RADIO

Les différents éléments du système communiquent par l'intermédiaire d'ondes hertziennes. Afin d'optimiser la qualité de la propagation des ondes, il faut respecter quelques règles.Le système a été conçu pour garantir une transmission optimale dans les locaux résidentiels ou industriels. La portée maximum des ondes radio du système d'alarme est de 500 m en champ libre. En fonction du type de matériau utilisé dans la construction du bâtiment où vous souhaitez installer l'alarme, la bonne propagation des ondes radio sera

perturbée. La figure ci-dessous décrit la propagation en fonction des matériaux de construction traversés.La centrale sirène doit être installée dans une zone privilégiée (ni cave ni sous-sol aménagé) au centre par rapport aux autres éléments du système. La transmission peut être perturbée par la présence d'éléments métalliques tels que:■ tuyauteries,■ meubles métalliques,■ structure métallique, etc...

Bois, plâtre propagation de 100% à 90%

Brique, aggloméré propagation de 95% à 65%

Béton armé propagation de 70% à 10%

Métal, structure métallique propagation de 10% à 0%

Ne pas installer les dispositifs radio à proximité d'éléments métalliques.

8.4.20 REGLAGE DES PARAMETRES GENERAUX DU SYSTEME (DUREE SIRENES, DELAI D'ENTREE ET DE SORTIE, COMPTAGE ALARMES)

Permet de modifier la durée de l'alarme intrusion, la temporisation d'entrée et sortie et le nombre de fois qu'une alarme intrusion doit être répétée avant de s'interrompre. Le comptage est réarmé lors de la prochaine activation du système ou automatiquement toutes les 24 heures. Ces paramètres sont communs à tous les dispositifs du système.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE PARAMETRES”	T -TECHNIQUE PARAMETRES
3	Presser la touche OK.	PARAMETRES DELAI ENTREE
4	Presser la touche OK.	DELAI ENTREE 0 SEC
5	Sélectionner à l'aide des touches ▼▶ et ◀▲ la durée en secondes du délai d'entrée puis valider avec la touche OK.	PARAMETRES DELAI SORTIE
6	Presser la touche ▼▶.	PARAMETRES DELAI ENTREE
7	Presser la touche OK.	DELAI SORTIE 0 SEC

3.1 PHASES d'installation

IMPORTANT: POUR REUSSIR VOTRE INSTALLATION, RESPECTEZ LES ETAPES SUIVANTES ET VALIDEZ- LES (cochez la case validation)

12	Valider avec la touche OK. Passer à l'étape 15.
13	Utiliser les touches ▼▶ et ◀▲ pour choisir si la commande doit piloter la désactivation (DESACTIVER), l'activation (ACTIVER) ou la désactivation et l'activation (INTERRUPTEUR) ou si aucune commande ne doit être associée à la touche (NON UTILISEE). Valider avec la touche OK.
14	Si vous avez choisi ACTIVER, DESACTIVER ou INTERRUPTEUR, utiliser les touches ▼▶ et ◀▲ pour décider si la commande doit être associée aux zones (ZONES) ou aux sorties à relais de la centrale (SORTIE) puis valider avec la touche OK. Utiliser les touches ▼▶ et ◀▲ pour choisir les zones ou les sorties qui doivent être associées à la commande en programmation; tout choix doit être validé par la touche OK.
15	Presser plusieurs fois la touche ESC jusqu'au retour à la liste des touches puis répéter la procédure à partir de l'étape 9 pour les autres touches.
16	Presser plusieurs fois la touche ESC jusqu'à la sortie du menu.

8.4.19 Configuration des claviers de commande

Permet de programmer les claviers utilisés dans le système. Les paramètres pouvant être modifiés sont : - Buzzer : il signale la pression des touches du clavier.

• Touches fonctions : pour associer à chaque touche F1... F5 une des fonctions suivantes : Commande : permet de désactiver (Désactiver), d'activer (Activer), d'activer et désactiver cycliquement (Interrupteur) le système ou la zone sélectionnée. Permet également d'activer les sorties à relais de la centrale. ○ Alarme : permet de déclencher une alarme Panique

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUEHISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message“T -TECHNIQUE PROGRAMMATION”	T -TECHNIQUEPROGRAMMATION
3	Presser la touche OK.	PROGRAMMATIONZONES
4	Presser plusieurs fois la touche ▼▶ poursélectionner “PROGRAMMATION CLAVIERS”. Valider avec la touche OK.	CLAVIERSSUR CENTRALE
5	Presser la touche ▼▶ puis valider avec OK.	CLAVIERSCLxx -CLAVIER
6	La liste des claviers de commande apparaît. Sélectionner à l'aide des touches ▼▶ et ◀▲ le clavier choisi puis valider avec la touche OK.	CLxx – CLAVIERBUZZER
7	Sélectionner à l'aide des touches ▼▶ et ◀▲ l'autorisation (HABILITE) ou l'interdiction (DESHABILITE) du buzzer du clavier puis valider avec la touche OK.	PROGRAMMATIONEN COURS...
8	La centrale décharge la programmation dans le clavier. A la fin l'afficheur inique: “CL02 – CLAVIER. EFFECTUEE”
9	Sélectionner avec la touche ▼▶ “CLxx CLAVIER TOUCHES FONCTION” puis valider avec la touche OK.	TOUCHES FONCTIONTOUCHE 1

À la suite de l'étape 5, votre système est opérationnel avec les paramétrages définis d'usine. Effectuez les tests 8.4.8 et 8.4.9 pour vérifier le parfait fonctionnement de tous les éléments. Vous pouvez par la suite personnaliser votre système.

ETAPES	DESIGNATION	PARAGRAPHE	VALIDATION
1	Déballer et identifier tous les éléments de votre kit.	—	☑
2	Préparer le projet	De 3.2.1 à 3.2.2	☐
3	Mettre sous tension la centrale sirène qui se mettra automatiquement en phase d'apprentissage.	3.3.1	☐
4	Mettre sous tension les périphériques et les faire reconnaître par la centrale sirène.	De 3.3.2 à 3.4	☐
5	Fixer tous les éléments de votre système.	De 3.5.1 à 3.5.5	☐

6	Accéder au menu pour régler l'heure et la date et modifier le mot de passe général.	8.3.2
7	Si la centrale est munie du transmetteur téléphonique, entrer vos numéros d'appels et enregistrer votre message vocal.	6.1.1, 6.1.2 et 6.1.3
8	Programmer les zones (type, nom)	8.4.11
9	Programmer les détecteurs (type, nom)	8.4.12 et 8.4.13
10	Programmer les claviers centrales et déportés (fonction touches)	8.4.17 et 8.4.18
11	Programmer les télécommandes.	8.4.16
12	Définir les utilisateurs, définir leur mot de passe et leur champ d'action.	8.4.4, 8.4.5 et 8.4.6
13	Modifier les paramètres des sirènes (type d'alarme).	8.4.14, 8.4.15 et 8.4.19
14	Si votre centrale possède un transmetteur téléphonique et si vous le souhaitez, vous pouvez à cette étape activer le raccordement à une société de télésurveillance.

Félicitations! Vous venez d'installer et de configurer votre système. La dernière opération à exécuter est le test du système, et le cas échéant du transmetteur téléphonique (procédures 8.4.10 et 8.4.11).

3.2.1 Comment concevoir un systeme d'alarme?

En exploitant ainsi la possibilité de créer plusieurs zones de protection, il est possible d'activer une protection dans certaines pièces alors que vous êtes libre de circuler dans les autres. Vous pouvez, par exemple, activer la protection du garage pendant que vous êtes chez vous.

De plus, vous pouvez choisir entre une signalisation instantanée ou retardée. Dans le premier cas, si un détecteur détecte une tentative d'intrusion, l'alarme est déclenchée immédiatement ; en cas de signalisation retardée, l'alarme est déclenchée au bout d'un laps de temps après la détection (le détecteur ignore les détections suite à l'activation du système pendant ce laps de temps). La signalisation par défaut est « instantanée ». Si le système est activé et désactivé par un clavier situé à l'intérieur d'une zone protégée, vous devez utiliser la signalisation « retardée » pour les détecteurs protégeant la porte principale et pour le parcours servant à atteindre le clavier : ceci vous permet, une fois entré, de désactiver le système sans déclencher l'alarme (procédure identique pour avoir le temps de quitter la pièce après avoir activé le système).

Un système d'alarme a pour but de détecter la présence d'un intrus dans les pièces protégées. Il existe deux façons d'atteindre ce but. Créer une « protection périmétrique » qui regroupe toutes les pièces à protéger ou créer une « protection volumétrique », qui protège chaque pièce ou réalise

des « pièges » dans les lieux de passage obligés comme les couloirs. Les deux types de protection peuvent coexister dans le même système pour augmenter la protection globale. La protection périmétrique s'effectue en protégeant toutes les ouvertures externes (portes et fenêtres) par des détecteurs d'ouvertures ou par des détecteurs de mouvements avec lentille rideau. La protection volumétrique s'effectue par des détecteurs de mouvements. Indépendamment du type de protection choisi, la centrale doit toujours être installée dans une zone protégée par un détecteur. Afin d'améliorer l'utilisation des espaces et d'obtenir une protection maximale, il est conseillé de ne pas regrouper tous les détecteurs dans une seule zone.

zones) n'oubliez pas que le détecteur signalera une tentative d'intrusion seulement si TOUTES les zones auxquelles il est associé sont activées. Pour reconnaître les détecteurs, numérotez-les avec un crayon ou collez-y une étiquette provisoire.

3.2.2 TABLEAU DE PROGRAMMATION

Dans le tableau ci-dessous, notez tous les détecteurs que vous utiliserez dans le système et leurs caractéristiques. Sous Emplacement, écrivez le lieu d'installation, par exemple : porte principale, couloir, fenêtre, séjour, etc. Si vous associez un détecteur à plusieurs zones (maxi 2 pour 2 zones, maxi 4 pour 4

No.	Détecteur		Emplacement	Zones					Type
	Mouv.	Ouv.		Toutes	1	2	3	4	Instant	Retard
1
2
3
4
5
6
7
8
9
10
11
12

15	Si vous avez choisi ZONES, choisir et associer les zones qui doivent être concernées par l'action sur la touche en programmation; tout choix doit être validé par la touche OK.
16	Presser plusieurs fois la touche ESC jusqu'au retour à la liste des touches puis répéter la procédure à partir de l'étape 9 pour les autres types de touche.
17	Presser plusieurs fois la touche ESC jusqu'au retour à la liste des télécommandes puis répéter la procédure à partir de l'étape 7 pour les autres télécommandes.
18	Presser plusieurs fois la touche ESC jusqu'à la sortie du menu.

8.4.18 Configuration du clavier de la centrale

programmer le clavier de la centrale. Les paramètres pouvant être modifiés sont : il signale la temporisation d'entrée et de sortie via le buzzer intégré du clavier. Pour fonctionner, l'Entrée/Sortie doivent être autorisés.

fonctions : pour associer à chaque touche F1... F5 une des fonctions suivantes : Commande : permet de désactiver (Désactiver), d'activer (Activer), d'activer et désactiver cycliquement (Interrupteur) le système ou la zone sélectionnée. Permet également d'activer les sorties à relais de la centrale. Alarme : permet de déclencher une alarme Panique.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message“T -TECHNIQUE PROGRAMMATION”	T -TECHNIQUE PROGRAMMATION
3	Presser la touche OK.	PROGRAMMATION ZONES
4	Presser plusieurs fois la touche ▼▶ pour sélectionner “PROGRAMMATION CLAVIERS”	PROGRAMMATION CLAVIERS
5	Presser la touche OK.	CLAVIERS SUR CENTRALE
6	Presser la touche OK.	SUR CENTRALE BUZZER
7	Presser la touche OK. Sélectionner à l'aide des touches ▼▶ et ◀▲ l'autorisation (HABILITE) ou l'interdiction (DESHABILITE) du buzzer de la centrale puis valider avec la touche OK. Si vous autorisez le buzzer de la centrale, un sous-menu permettant de configurer la temporisation d'entrée/sortie apparaît (ENTREE/SORTIE HABILITE/DISHABILITE).	SUR CENTRALE BUZZER
8	Sélectionner avec la touche ▼▶ “SUR CENTRALE TOUCHE FONCTION” puis valider avec la touche OK.	TOUCHES FONCTION TOUCHE 1
9	La liste des touches apparaît. Utiliser les touches ▼▶ et ◀▲ pour choisir le numéro de touche à programmer puis presser la touche OK pour valider.	TOUCHE Tx COMMANDE
10	Utiliser les touches ▼▶ et ◀▲ pour sélectionner alarme (ALARME) ou commande (COMMANDE). Valider avec la touche OK. Si vous avez choisi COMMANDE, passer à l'étape 13.
11	Utiliser les touches ▼▶ et ◀▲ pour associer l'alarme panique (PANIQUE) ou ne pas associer d'alarme (NON UTILISEE).

3.3 Apprentissage des dispositifs

Procéder à la mise en service, en disposant tous les éléments sur une table avant toute installation définitive.

3.3.1 APPRENTISSAGE DE LA CENTRALE SIRENE

La centrale teste les piles toutes les 24h. Lors d'un événement de « PILE DECHARGEE », il est possible. de garantir une « réserve » supérieure à un mois. À la fin de ce délai les 2 piles doivent être remplacées.

BATT1 BATT2 CONNECTEURS

8.4.17 Configuration des telecommandes

Permet de programmer les télécommandes utilisées dans le système. Pour chaque touche il est possible de configurer deux fonctions, une par une pression courte et une par une pression longue (3 secondes) parmi les fonctions suivantes:

- Commande : permet de désactiver (Désactiver), d'activer (Activer), d'activer et désactiver cycliquement (Interrupteur) et demander l'état (Demande état) du système ou de la zone sélectionnée. Permet également d'activer les sorties à relais de la centrale.

- Alarme : permet de déclencher une alarme Panique.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message“T -TECHNIQUE PROGRAMMATION”	T -TECHNIQUE PROGRAMMATION
3	Presser la touche OK.	PROGRAMMATION ZONES
4	Presser plusieurs fois la touche ▼▶ pour sélectionner “PROGRAMMATION TELECOMMANDES”	PROGRAMMATION TELECOMMANDES
6	Presser la touche OK.	TELECOMMANDES TLxx – TELECOM.
7	La liste des télécommandes apparaît. Sélectionner à l'aide des touches ▼▶ et ◀▲ la télécommande choisie puis valider avec la touche OK.	TLxx – TELECOM. PROGRAMMER
8	Presser la touche OK.	PROGRAMMER TOUCHE RAPIDE 1
9	Utiliser les touches ▼▶ et ◀▲ pour choisir le numéro de la touche à programmer et la durée de la pression (TOUCHE RAPIDE ou TOUCHE LENTE = pression de plus de 3 secondes). Presser la touche OK pour valider.	TOUCHE RAPIDE x ALARME
10	Utiliser les touches ▼▶ et ◀▲ pour sélectionner alarme (ALARME) ou commande (COMMANDE). Valider avec la touche OK. Si vous avez choisi COMMANDE, passer à l'étape 13.
11	Utiliser les touches ▼▶ et ◀▲ pour associer l'alarme panique (PANIQUE) ou ne pas associer d'alarme (NON UTILISEE).
12	Valider avec la touche OK. Passer à l'étape 16.
13	Utiliser les touches ▼▶ et ◀▲ pour sélectionner si la commande doit piloter la désactivation (DESACTIVER), l'activation (ACTIVER), la désactivation et l'activation (INTERRUPTEUR) ou l'état du système (DEMANDE ETAT), ou si aucune commande ne doit être associée à la touche (NON UTILISEE). Valider avec la touche OK.
14	SI vous avez choisi ACTIVER, DESACTIVER, INTERRUPTEUR ou DEMAND ETAT, utiliser les touches ▼▶ et ◀▲ pour choisir si la commande doit concerner les zones (ZONES) ou les sorties (SORTIES). Valider avec la touche OK.	PROGRAMMER TOUCHE RAPIDE/LENTE X

SIGNALISATION DE SABOTAGE Si le contact d'autoprotection de la centrale est ouvert (si, par exemple, la centrale n'est pas posée à plat), l'icône sabotage s'allume. Ne pas prendre en compte cette signalisation.

ATTENTION: la centrale entre automatiquement en mode « Apprentissage » seulement s'il n'y a pas de dispositifs déjà reconnus. Pour ajouter des dispositifs à une centrale qui en contient déjà quelques-uns, il est nécessaire de suivre la procédure décrite au paragraphe 5.1.1. Vous devez suivre la même procédure si vous quittez le mode « Apprentissage » par inadvertance avant d'avoir fini la reconnaissance de tous les dispositifs.

Étape 2: L'afficheur indique le message suivant: "ATTENDEZ S. V. P." La centrale effectue la recherche des meilleurs canaux radio. Cette recherche dure quelques dizaines de secondes. Ne rien faire. Après ce laps de temps, l'afficheur indique les meilleurs canaux radio (1 principal et 1 de secours). Le buzzer sonne. Presser OK pour valider.

Nota : si vous pressez par inadvertance la touche ESC, la centrale quitte le mode « Apprentissage ». Il est nécessaire de débrancher les piles et répéter la procédure à partir de l'étape 1.

ape 3: Après quelques secondes, la centrale entre automatiquement en phase d'apprentissage. L'afficheur indique le message suivant : "APPRENDRE DISPOSITIFS..." Ne rien faire.

Attention : NE PAS PRESSER la touche ESC tant que tous les dispositifs ne sont pas reconnus.

8.4.16 Configuration des sirenes exterieures

Permet de configurer les sirènes extérieures. Toutes les sirènes du système doivent être configurées. Les fonctions pouvant être programmées sont :

- Sabotage : la sirène sonne en cas d'ouverture d'un dispositif du système

- Sabotage radio : la sirène sonne si un dispositif ne répond pas à la supervision ou en cas de

tentatives de masquage des canaux de communication du système (jamming)

- Panique : la sirène sonne si une touche fonction est pressée (clavier - télécommande) programmée

comme « panique ».

- Carillon : la sirène signale l'ouverture d'un détecteur programmé « carillon ».

- Signal état : la sirène signale l'activation et la désactivation du système.

Étape 1 : Ôtez le 1er couvercle en pressant la

dans la figure.

DÉTECTEUR PYROÉLECTRIQUE

Étape 2 : Décrocher le porte-lentille en pressant sur les languettes internes.

Attention : ne jamais toucher le détecteur pyroélectrique.

Étape 3 : (option) : Le détecteur de mouvements

est équipé par défaut d'une lentille standard. Si

vous devez changer les caractéristiques de

couverture du détecteur, suivre la procédure ci-

dessous:

■ Sélectionner votre lentille (voir page 16).

■ Décrocher la lentille et installer la nouvelle

avec la partie lisse à l'extérieur.

[Non-Text]

Etape 4 : Mettre en place la pile en respectant la

polarité. La LED s'allume 5 secondes, puis

Étape 5: Presser puis relâcher le ressort

d'autoprotection du détecteur situé au dos. La

centrale émet une séquence

s'allume à nouveau fixe.

Si la LED du détecteur clignote lentement, cela

signifie qu'une erreur s'est produite et que vous

devez presser à nouveau le ressort d'autoprotection

pour effectuer un nouvel apprentissage.

70 Renseignements, conseils... n'hésitez pas à nous contacter au 0892 35 01 85 (0,34 € TTC / minute)

8.4.15 CONFIGURATION DE LA SIRENE DE LA CENTRALE Permet de configurer la sirène interne. Les fonctions pouvant être programmées sont : - Intrusion : la sirène sonne en cas d'alarme intrusion. - Sabotage : la sirène sonne en cas d'ouverture d'un dispositif du système. - Sabotage radio : la sirène sonne si un dispositif ne répond pas à la supervision ou en cas de tentatives de masquage des canaux de communication du système (jamming). - Panique : la sirène sonne si une touche fonction est pressée (clavier - télécommande) programmée comme « panique ». - Carillon : la sirène signale l'ouverture d'un détecteur programmé « carillon ». - Signal état : la sirène signale l'activation et la désactivation du système.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message“T -TECHNIQUE PROGRAMMATION”	T -TECHNIQUE PROGRAMMATION
3	Presser la touche OK.	PROGRAMMATION ZONES
4	Presser 2 fois la touche ▼▶ pour sélectionner “PROGRAMMATION SORTIES”	PROGRAMMATION SORTIES
5	Presser la touche OK.	SORTIESSIRENE CENTRALE
6	Presser la touche OK.	SIRENE CENTRALEPROGRAMMER
7	Presser la touche OK.	INTRUSION HABILITE
8	Utiliser les touches ▼▶ et ◀▲ pour autoriser (HABILITE) ou interdire (DESHABILITE) la signalisation anti-intrusion. Presser la touche OK pour valider.	SABOTAGESYSTEME MES
9	Utiliser les touches ▼▶ et ◀▲ pour interdire (DESHABILITE) la signalisation de sabotage, pour l'autoriser en permanence (24H/24H) ou pour l'autoriser seulement avec le système en marche (SYSTEME MES). Valider avec la touche OK.	SABOTAGE RADIO DESHABILITE
	Utiliser les touches ▼▶ et ◀▲ pour autoriser (HABILITE) ou interdire (DESHABILITE) la signalisation sabotage radio. Presser la touche OK pour valider.	PANIQUEDESHABILITE
10	Utiliser les touches ▼▶ et ◀▲ pour interdire (DESHABILITE) ou autoriser (HABILITE) la signalisation de panique. Valider avec la touche OK.	CARILLON DESHABILITE
11	Utiliser les touches ▼▶ et ◀▲ pour interdire (DESHABILITE) ou autoriser (HABILITE) le carillon. Valider avec la touche OK.	SIGNAL ETAT ETEINT
12	Utiliser les touches ▼▶ et ◀▲ pour interdire (ETEINT) ou autoriser (ACTIVE) la signalisation d'état sur l'afficheur de la centrale. Valider avec la touche OK.
13	Presser plusieurs fois la touche ESC pour quitter le menu.

Caractéristiques des lentilles interchangeables
Lentille standard	HAUTBASlentille	CHAMP DE VISION19.4°10m(33ft)5m(16ft)10m(33ft)Lentille standard au spectre large correspondantaux besoins classiques
	SIDE VIEW:PORTEE2.1m(6.8ft)1.7m(6ft) 4.6m(15ft) 7.7m(25ft) 15.3m(50ft)
Lentille couloir	HAUTBASlentille	CHAMP DE VISION2.4m(8ft)84°28'11.3'2.4m(8ft)3m(30ft)
	PORTEE2.1m(6.8ft)1m(3ft) 2.3m(8ft) 2.7m(9ft) 30m(9ft)
Lentille rideau	HAUTBASlentille	CHAMP DE VISION05.6Cette lentille permet la protection d'un espacetrès étroit, haut avec une portée max de 15mètres. Idéale pour protéger des grandesouvertures en permettant une circulation interne.
	PORTEE2.1m(6.8ft)18°44°15m(40ft)

8.4.14 Configuration des detecteurs d'ouvertures

Permet de configurer les détecteurs d'ouvertures. Les paramètres pouvant être modifiés sont : Temporisation : possibilité de programmer deux temporisations pour le système ou la zone : - Instantané : avec le système ou la zone en marche, la centrale déclenche immédiatement l'alarme. - Retardé : avec le système ou la zone en marche, la centrale déclenche l'alarme après un délai programmable (de 5 à 90 secondes).

Dénommer permet d'attribuer un nom descriptif (longueur max 10 caractères) à l'entrée pour faciliter son identification. ATTENTION: il est conseillé de toujours dénommer les entrées.

Carillon permet d'obtenir une signalisation sonore à partir de la sirène centrale ou extérieure quand le détecteur est ouvert avec système à l'arrêt.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message“T -TECHNIQUE PROGRAMMATION”	T -TECHNIQUE PROGRAMMATION
3	Presser la touche OK.	PROGRAMMATION ZONES
4	Presser la touche ▼▶ pour sélectionner “PROGRAMMATION ENTREES”	PROGRAMMATION ENTREES
5	Presser la touche OK.	ENTREES DETECT MOUVEMENT
6	Presser la touche ▼▶ pour sélectionner “ENTREES DETECT. OUVERTURE”	ENTREES DETECT. OUVERTURE
7	Presser la touche OK.
8	La liste des détecteurs d'ouvertures apparaît. Presser la touche ▼▶ pour sélectionner le détecteur choisi.	DETECT. OUVERTURE DO01 - OUVERTURE
9	Presser la touche OK pour valider.	DO01 -OUVERTURE PROGRAMMER
11	Presser la touche OK et sélectionner à l'aide des touches ▼▶ et ◀▲ le type de fonctionnement: INSTANTANE ou RETARDE ou NON UTILISE. Presser la touche OK pour valider.
12	Presser les touches ▼▶ et ◀▲ pour attribuer le détecteur à toutes les zones (TOUTES LES ZONES) ou à une ou plusieurs zones spécifiques. Presser la touche OK pour valider. (si plusieurs zones doivent être attribuées, il est nécessaire de les sélectionner et de les confirmer individuellement)
13	Presser plusieurs fois la touche ESC jusqu'à la nouvelle apparition de “PROGRAMMER DOxx - OUVERTURE”	ENTREES DOxx -OUVERTURE
14	Répéter la procédure à partir de l'étape 8 pour tous les autres détecteurs.
15	Presser plusieurs fois la touche OK pour quitter le menu.

Etape 6 : Sur l'afficheur de la centrale le message « PROGRAMMER INSTANTANE » apparaît. Choisissez un déclenchement d'alarme instantané ou retardé en fonction de ce qui a été établi dans le tableau de programmation.pour passer d'un choix à l'autre,pour valider le choix.

TOUTES LES ZONES AFFECTER

00:00

TOUTES LES ZONES PAS AFFECTER

00:00

ZONE 1 – 1 ZONE AFFECTER

00:00

Etape 7 : Sur l'afficheur de la ce « TOUTES LES ZONES AFFE Associez le détecteur à toutes zone. Les centrales 2 et 2 choisir entre 2 zones, les c permettent de choisir entre 4 a Pour choisir toutes les zones

OKpuis passer à l'étape 8.

Pour choisir une ou plusieurs presser la touche « TOUTES LES ZONES PValider avec la touche

OK

L'afficheur indique « ZONE AFFECTER ». Choisir en détecteur à la zone (AFFEC l'associer (PAS AFFECTER touches du clavier de la centra pour passer d'un choix)

zone suivante. Répéter la procédure de choix pour toutes les zones de la centrale. À la fin, presser la touche OK puis passer à l'étape 8.

Étape 8 : L'afficheur de la centrale indique « ATTENDEZ S. V. P. » puis « APPRIS DM01 - MOUVEMENT ». DM01 est un code progressif qui indique les détecteurs de mouvement reconnus.

Si l'afficheur indique : « APPRENDRE DISPOSITIF », cela signifie qu'une erreur s'est produite pendant la phase d'apprentissage et que vous devez répéter la procédure à partir de l'étape 4 après avoir effectué le réarmement du détecteur volumétrique comme décrit dans le paragraphe 7.3.1. Refermer le porte-lentille. Étape 9 : S'il existe d'autres détecteurs de mouvement, effectuer leur apprentissage en répétant les étapes de 1 à 8.

Carillon : permet d'obtenir une signalisation sonore à partir de la sirène centrale ou extérieure quand le détecteur est sollicité avec système à l'arrêt.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message "T-TECHNIQUE PROGRAMMATION"	T -TECHNIQUE PROGRAMMATION
3	Presser la touche OK.	PROGRAMMATION ZONES
4	Presser la touche ▼▶ pour sélectionner "PROGRAMMATION ENTREES"	PROGRAMMATION ENTREES
5	Presser la touche OK.	ENTREES DETECT MOUVEMENT
6	Presser la touche OK.
7	La liste des détecteurs de mouvements apparaît. Presser la touche ▼▶ pour sélectionner le détecteur choisi.	DETECT. MOUVEMENT DM01 - MOUVEMENT
8	Presser la touche OK pour valider.	DM01 -MOUVEMENT PROGRAMMER
9	Presser la touche OK et sélectionner à l'aide des touches ▼▶ et ◀▲ le type de fonctionnement: INSTANTANE ou RETARDE. Presser la touche OK pour valider.	PROGRAMMER INSTANTANE
10	Sélectionner à l'aide des touches ▼▶ et ◀▲ le nombre des impulsion: 1 ou 2. Presser la touche OK pour valider.	COMPTAGE IMPULS. 1 IMPULSION
11	Presser les touches ▼▶ et ◀▲ pour attribuer le détecteur à toutes les zones (TOUTES LES ZONES) ou à une ou plusieurs zones spécifiques. Presser la touche OK pour valider. (si plusieurs zones doivent être affectées, il est nécessaire de les sélectionner et de les confirmer individuellement)	TOUTES LES ZONES AFFECTER
12	Utiliser les touches ▼▶ et ◀▲ pour autoriser (HABILITE) ou interdire (DESHABILITE) le carillon puis valider avec la touche OK.	CARILLON DESHABILITE
13	La centrale charge la programmation sur le détecteur.	PROGRAMMATION EN COURS...
14	Une fois la programmation déchargée, l'afficheur indique "DM01 - MOUVEMENT EFFECTUEE". Presser 1 fois la touche ESC.	ENTREES DETECT MOUVEMENT
15	Presser 2 fois la touche OK pour passer à "DM01 -MOUVEMENT DENOMMER" puis presser la touche OK pour valider.	DENOMMER MOUVEMENT
16	Utiliser le clavier pour insérer un nom descriptif à la zone puis valider avec la touche OK. Pour de plus amples informations, voir le paragraphe 8.5.
17	Presser la touche ESC pour revenir à la liste des détecteurs de mouvement.	DETECT. MOUVEMENT DM01 - MOUVEMENT
18	Répéter la procédure à partir de l'étape 7 pour les autres détecteurs de mouvement.
19	Presser plusieurs fois la touche OK pour quitter le menu.

Étape 1 : Ôter le couvercle en décrochant la languette comme décrit dans la figure.

Étape 2 : Mettre en place la pile en respectant les polarités. La LED s'allume 5 secondes fixe puis 5 secondes clignotante.

Etape 3 : Presser puis relâcher le ressort d'autoprotection du détecteur. La centrale émet une série de bip et la LED s'allume à nouveau fixe. Si la LED du détecteur clignote lentement, cela signifie qu'une erreur s'est produite et que vous devez presser à nouveau le ressort d'autoprotection pour effectuer un nouvel apprentissage.

Etape 4 : L'afficheur de la centrale indique « PROGRAMMER INSTANTANE ». Choisissez un déclenchement d'alarme instantané ou retardé en fonction de ce qui a été établi dans le tableau de programmation.

Etape 5 : Sur l'afficheur de la centrale, le message « TOUTES LES ZONES AFFECTER » apparaît. Associez le détecteur à toutes les zones ou par zone. Les centrales 2 et 2T permettent de choisir entre 2 zones, les centrales 4 et 4T permettent de choisir entre 4 zones. Pour choisir toutes les zones, presser la touche OK puis passer à l'étape 6.

Pour choisir une ou plusieurs zones spécifiques, presser la touche. L'afficheur indique « TOUTES LES ZONES PAS AFFECTER ». Valider avec la touche OK.

Configuration des ZONES

Permet de configurer les zones du système. Les paramètres pouvant être modifiés sont :

TYPE. Chaque zone peut être configurée en:

- Standard: si dans la phase d'activation du système ou de zone, une porte ou une fenêtre n'est pas fermée, le contrôle déclenche l'alarme interne (ou un ref.)

fermée, la centrale déclenche l'alarme intrusion (valeur par défaut).

- Autoexclusion fermée, la centrale active quand même le système ou la zone mais elle exclut les détecteurs ouverts.

- Bloque M. E. S : si dans la phase d'activation du système ou de zone, une porte ou une fenêtre n'est pas

2.3. En m'interie et fermée, le système ou la zone ne seront pas activés.

NOM DE LA ZONE : elle permet d'attribuer un nom descriptif (longueur max 10)

du système, pour faciliter son identification. Utiliser le clavier pour entrer le nom.

Attention: il est conseillé de dénommer toujours les zones.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message“T -TECHNIQUE PROGRAMMATION”	T -TECHNIQUE PROGRAMMATION
3	Presser 3 fois la touche OK.	CONFIG ZONES ZONE x - x ZONES
4	La liste des zones est affichée. Presser la touche ▼▶ pour sélectionner la zone souhaitée.	CONFIG ZONES ZONE x - x ZONES
5	Presser la touche OK pour valider.	ZONE x - x ZONES TYPE
6	Presser la touche OK et sélectionner à l'aide des touches ▼▶ et ◀▲ le type de fonctionnement: AUTOEXCLUSION, BLOQUE M.E.S. ou STANDARD. Presser la touche OK pour valider.
7	Presser la touche ▼▶ pour passer à “ZONE x - x ZONES NOM DE LA ZONE” puis presser la touche OK pour valider.	NOM DE LA ZONE ZONE x - x ZONE
8	Utiliser le clavier pour insérer un nom descriptif à la zone puis valider avec la touche OK. Pour de plus amples informations, voir le paragraphe 8.5.
9	Presser la touche ESC pour revenir à la liste des zones.
10	Répéter la procédure à partir de l'étape 4 pour les autres zones.
11	Presser plusieurs fois la touche OK pour quitter le menu.

8.4.13 Configuration des detecteurs de mouvements

Permet de configurer les détecteurs de mouvements. Les paramètres pouvant être modifiés sont :

Temporisation : possibilité de programmer deux temporisations pour le système ou la zone

- Instantanée : avec le système ou la zone en marche, la centrale déclenche immédiatement l'alarme - Retardée : avec le système ou la zone en marche, la centrale déclenche immédiatement l'alarme

- Retardée : avec le système ou la zone programmable (de 5 à 90 secondes).

Niveau de sensibilité : possibilité de programmer le comptage d'impulsions sur le détecteur de mouvements. ■ 1 impulsion : transmission d'alarme avec 1 détection. ■ 2 impulsions : transmission d'alarme avec 2 detections. Dénommer permet d'attribuer un nom descriptif (longueur max 10 caractères) à l'entrée pour faciliter son identification. Attention : il est conseillé de toujours dénommer les entrées.

6	Presser à nouveau la touche OK pour désactiver. Presser la touche ESC.
7	Tester toutes les sorties en répétant les étapes 5 et 6.
6	Presser plusieurs fois la touche ESC pour quitter le menu.

8.4.10 TEST D'APPEL TELEPHONIQUE

Permet de vérifier le fonctionnement du transmetteur pendant l'envoi du message vocal personnalisé.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUEHISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message "T -TECHNIQUE TEST"
3	Presser la touche OK.	TESTTEST ENTREES
4	Presser la touche ▼▶ plusieurs fois pour sélectionner "TEST APPEL VOCAL" puis presser la touche OK pour valider.	TESTAPPEL VOCAL
5	La liste des numéros de téléphone mémorisés apparaît. Presser les touches ▼▶ et ◀▲ pour sélectionner le numéro à tester puis presser la touche OK	APPEL VOCALRTC
	Presser la touche OK pour effectuer le test. Le correspondant recevra le message vocal personalisé. L'icône prise ligne telephonique s'allume.	TESTAPPEL VOCAL
6	Presser plusieurs fois la touche OK pour quitter le menu.

8.4.11 TEST APPEL Telesurveillance

Permet de vérifier le fonctionnement du transmetteur pendant l'envoi d'un appel numérique vers le centre de réception alarmes.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUEHISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message "T -TECHNIQUE TEST"
3	Presser la touche OK.	TESTTEST ENTREES
4	Presser la touche ▼▶ plusieurs fois pour sélectionner "TEST APPEL TELESURV." puis presser la touche OK pour valider.	TESTAPPEL TELESURV.
5	La liste des numéros de téléphone mémorisés apparaît, avec le protocole utilisé pour l'envoi . Presser les touches ▼▶ et ◀▲ pour sélectionner le numéro à tester puis presser OK.	APPEL TELESURV.RTC
6	Presser la touche OK pour effectuer le test. Le centre de télésurveillance recevra le code abonné et le code de la fonction Test. L'icône prise ligne telephonique s'allume.	TESTAPPEL TELESURV.
7	Presser plusieurs fois la touche ESC pour quitter le menu.

CpP Cd

3.3.4 APPRENTISSAGE DES SIRENES EXTERIEURES Etape 1 : Oter le couvercle, en desserrant les 3 vis situées sur la face avant.

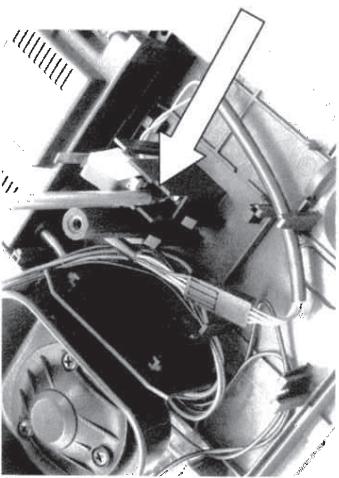

Etape 2 : Sur les connecteurs des piles, éliminer le fil terminal en forme de boucle et brancher les au circuit électronique. Le flash de la sirène s'allume 5 secondes fixe puis 5 secondes clignotant et la sirène émettra une brève signalisation sonore.

Etape 3 : Presser puis relâcher la languette ressort d'autoprotection à l'arrachement. La centrale émet une série de bip et le flash de la sirène s'allume en fixe.

Si le flash de la sirène clignote lentement, cela signifie qu'une erreur s'est produite et que vous devez presser à nouveau la languette ressort d'autoprotection pour effectuer un nouvel apprentissage.

Étape 4 : L'afficheur de la centrale indique « APPRIS SE01 - SIRENE EXT » : SE01 est un code progressif indiquant les sirènes extérieures reconnues.

Si l'afficheur indique : « APPRENDRE DISPOSITIF », cela signifie qu'une erreur s'est produite pendant la phase d'apprentissage et que vous devez répéter la procédure à partir de l'étape 2 après avoir effectué le réarmement de la sirène comme décrit dans le paragraphe 7.3.3.

Étape 5 : S'il existe d'autres sirènes, effectuer leur apprentissage en répétant les étapes de 1 à 4.

3.3.5 Apprentissage des telecommandes

8.4.8 TEST DES ENTREES Permet de vérifier le fonctionnement des détecteurs.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message "T -TECHNIQUE TEST"
3	Presser 2 fois la touche OK.	TEST ENTREES EN COURS ...
4	Solliciter chaque entrée, (traversez les pièces protégées par les détecteurs de mouvement, ouvrez les portes et les fenêtres protégées par les détecteurs d'ouverture).
5	Lorsque vous avez terminé, presser la touche OK pour interrompre le test.
6	L'afficheur indique la liste des dispositifs non sollicités: si la liste est vide, cela signifie que vous avez contrôlé tous les détecteurs et qu'ils ont tous fourni un résultat positif.	PAS REPONDU AU TEST -
7	Presser plusieurs fois la touche ESC jusqu'à la sortie du menu.

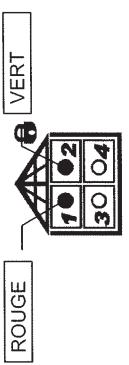

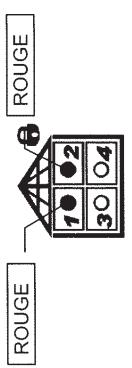

Étape 3 : Presser la touche 2. La LED 1 s'allume en vert fixe pendant 2 secondes. La centrale émet une série de bip et la LED de la télécommande s'éteint.

Etape 4: L'afficheur de la centrale indique « APPRIS TL01 -TELECOM. »: TL01 est un code progressif indiquant les télécommandes reconnues.Si l'afficheur indique: « APPRENDRE DISPOSITIF », cela signifie qu'une erreur s'est produite pendant la phase d'apprentissage et que vous devez répéter la procédure à partir de l'étape 2 après avoir effectué le réarmement de la télécommande comme décrit dans le paragraphe 7.3.4.

8.4.9 TEST DES SORTIES Permet de vérifier le fonctionnement des sirènes (interne de la centrale et extérieures) et des sorties relais.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUEHISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message "T -TECHNIQUE TEST"
3	Presser la touche OK.	TESTTEST ENTREES
4	Presser la touche ▼▶ pour sélectionner "TEST TEST SORTIES" puis presser la touche OK pour valider.	TEST SORTIESSIRENE CENTRALE
5	Presser les touches ▼▶ et ◀▲ pour sélectionner la sortie à tester puis presser 2 fois la touche OK pour l'activer.

8	Utiliser les touches du clavier pour attribuer un nom descriptif à l'utilisateur puis presser la touche OK pour valider. Pour de plus amples informations, voir le paragraphe 8.5.
9	Répéter les étapes 6 et 7 pour dénommer les autres utilisateurs.
10	Presser plusieurs fois la touche ESC jusqu'à la sortie du menu.

8.4.6 ASSOCIER DES ZONES AUX UTILISATEURS

Permet de choisir les zones que l'utilisateur peut activer et désactiver. Attention: Il est nécessaire que l'utilisateur soit déjà autorisé (voir 8.4.4).

Étape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE PERSONNALISATION”
3	Presser la touche OK.	PERSONNALISATION EXCLU/INCLU
4	Presser la touche ▼▶ jusqu'à l'apparition du message “PERSONNALISATION UTILISATEURS”.	PERSONNALISATION UTILISATEURS
5	Presser 2 fois la touche OK.	AFFECTER UT01 -UTILISATEUR
6	Presser les touches ▼▶ et ◀▲ pour sélectionner l'utilisateur choisi. (si les utilisateurs ont été dénommés, leurs noms seront affichés).
7	Presser la touche OK.	TOUTES LES ZONES AFFECTER
8	Presser les touches ▼▶ et ◀▲ pour choisir la zone à associer (AFFECTER pour associer toutes les zones) puis presser la touche OK pour valider.
9	Répéter l'étape 8 si vous souhaitez associer plusieurs zones, mais pas toutes, à l'utilisateur.
10	Presser la touche ESC pour revenir à la liste des utilisateurs puis répéter les étapes de 6 à 9 pour les autres utilisateurs.
11	Presser plusieurs fois la touche ESC jusqu'à la sortie du menu.

8.4.7 Ramener les CODES utilisateurs aux valeurs par default

Cette procédure permet de ramener les codes utilisateurs aux paramètres d'usine (Codes Utilisateurs de 0001 à 0008 pour les versions 2 et 2T ou de 0001 à 0016 pour les versions 4 et 4T). Nota : Le code MASTER et le code TECHNIQUE sont toujours habilités à accéder au système, au contraire les codes assignés à d'autres utilisateurs, pour devenir opérationnels, doivent être habilités par le code MASTER (voir par. 8.4.4). Le système reconnaît un code utilisateur (qui a été habilité précédemment) quand on le tape sur le clavier, et permettra à l'utilisateur d'avoir accès aux fonctions qui lui ont été réservées.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUEHISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE PERSONNALISATION”
3	Presser la touche OK.	PERSONNALISATIONEXCLU/INCLU

3.3.6 Apprentissage des claviers de commande deportes

Étape 1: Otez le couvercle en soulevant la languette à l'aide d'un tournevis, comme décrit dans la figure.

Étape 2 : Mettre en place les 2 piles en respectant les polarités. Toutes les LEDs s'allument 5 secondes fixe puis une seule LED clignote.

Etape 3 : Presser la touche 2. La centrale émet une série de bip et la LED s'allume fixe.

Si la LED N du clavier (voir paragraphe 4.4.1) demeure rouge fixe, cela signifie qu'une erreur s'est produite et que vous devez presser à nouveau la touche 2 pour effectuer un nouvel apprentissage.

Etape 4 : L'afficheur de la centrale indique « APPRIS CL02 - CLAVIER » : CL02 est un code progressif indiquant les claviers reconnus. Si l'afficheur indique : « APPRENDRE DISPOSITIF », cela signifie qu'une erreur s'est produite pendant la phase d'apprentissage et que vous devez répéter la procédure à partir de l'étape 2 après avoir effectué le réarmement du clavier comme décrit dans le paragraphe 7.3.5. Nota : CL01 est le code identifiant le clavier de la centrale, il est automatiquement associé à la centrale.

Étape 5 : S'il existe d'autres claviers de commande, effectuer leur apprentissage en répétant les étapes de 1 à 4.

NE PAS REFERMER LES CAPOTS DES CLAVIERS AVANT LA FIN DE L'APPRENTISSAGE DE TOUS LES ELEMENTS.

3.4. Quitter la PHASE d'apprentissage

Une fois que la centrale a reconnu tous les dispositifs du système :

- presser et relâcher les autoprotections de chacun de vos dispositifs : détecteurs de mouvements, détecteurs

d'ouverture et sirènes extérieures pour éteindre leurs LEDS;

- presser n'importe quelle touche des claviers de commande pour éteindre leurs LEDS.

Logic PRO LITHIUM 1 2 3 4 1 2 3 4 5 6 7 8 9 * 0 *

Attention: ne pas presser la touche ESC de la centrale tant que tous les dispositifs et la centrale ne sont pas fixés. (la centrale demeure en mode entretien)

5	Presser la touche OK. La première fois le code par défaut (0000) apparaît et les fois suivantes le code inséré précédemment sera affiché.	MOT DE PASSE0000
6	Taper le nouveau codedifférent du code principal(de 4 à 6 chiffres) puis presser la touche OK.	RETAPER CODE
7	Taper à nouveau le code pour le confirmer puis presser la touche OK.Noter le nouveau code quelque part pour mémento.	PERSONNALISATIONMOT DE PASSE
8	Presser 2 fois la touche ESCpour quitter le menu.

8.4.4 Autoriser à l'utilisation

Autorise et interdit les utilisateurs du système, sauf code Principal et code Technicien, qui sont toujours habilités.

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUEHISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE HABILITATION”
3	Presser 2 fois la touche OK.(si les utilisateurs ont été dénommés, leurs noms seront affichés)	UTILISATEURSUT01 -UTILISAT
4	Presser les touches ▼▶ et ◀▲ pour sélectionner l'utilisateur choisi puis presser la touche OK pour valider.	UT01 -UTILISAT.DESHABILITE
5	Presser les touches ▼▶ et ◀▲ pour sélectionner interdire (DESHABILITE) ou autoriser (HABILITE) l'utilisateur puis presser la touche OK pour valider.
6	Répéter les étapes 4 et 5 pour autoriser ou interdire les autres utilisateurs.
7	Presser plusieurs fois la touche ESC jusqu'à la sortie du menu.

8.4.5 Denommer les utilisateurs

Permet d'attribuer un nom descriptif (longueur max 10 caractères) à l'utilisateur pour faciliter son identification ultérieure. ATTENTION: il est conseillé de toujours dénommer les utilisateurs. ATTENTION: Il est nécessaire que l'utilisateur soit déjà autorisé (voir 8.4.4).

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUE HISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T -TECHNIQUE PERSONNALISATION”
3	Presser la touche OK.	PERSONNALISATION EXCLU/INCLU
4	Presser la touche ▼▶ jusqu'à l'apparition du message “PERSONNALISATION UTILISATEUR”.	PERSONNALISATION UTILISATEUR
5	Presser la touche OK.
6	Presser la touche pour sélectionner “UTILISATEUR DENOMMER” puis presser la touche OK pour valider.	DENOMMER P -PRINCIPAL
7	Presser les touches ▼▶ et ◀▲ pour sélectionner l'utilisateur choisi puis presser la touche OK pour valider.

3.5 Fixation des dispositifs

Avant toute fixation murale des différents dispositifs, il faut effectuer la procédure d'apprentissage des dispositifs décrite au paragraphe 3.3. Attention: ne pas presser la touche ESC de la centrale tant que tous les dispositifs et la centrale ne sont pas fixés (la centrale demeure en mode entretien)

8.4.1 EFFACER HISTORIQUE Il permet d'effacer tous les événements enregistrés de la centrale. Attention: l'opération d'effacement est irréversible.

Étape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.2)	T -TECHNIQUEHISTORIQUE
2	Presser la touche OK	HISTORIQUEEFFACER HISTOR.
3	Presser la touche OK	EFFACER HISTOR.CONFIRME NON
4	Presser la touche ▼▶	EFFACER HISTOR.CONFIRME OUI
5	Presser la touche OK	PISTORIQUEEFFACER HISTOR.
6	Presser la touche ESC	T -TECHNIQUEHISTORIQUE

8.4.2 EXCLUSION OU INCLUSION DES DETECTEURS

Elle permet d'exclure intentionnellement ou d'inclure à nouveau un détecteur du système. Ceci afin d'éviter que, lorsque le système est en marche, l'ouverture d'une entrée ou d'un détecteur déclenche l'alarme. Cette fonction peut servir, par exemple, à isoler temporairement un détecteur en panne. La fonction d'exclusion représente une solution d'urgence et le détecteur doit être à nouveau inclus dès que possible afin de ne pas réduire les performances du système d'alarme.

Étape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUEHISTÔRIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message “T-TECHNIQUE PERSONNALISATION”.
3	Presser la touche OK.	PERSONNALISATIONEXCLU/INCLU
4	Presser la touche OK.	EXCLU/INCLUPremier détecteur de la liste.
5	Presser les touches ▼▶ et ◀▲ pour sélectionner le détecteur qui vous intéresse.
6	Presser la touche OK.
7	Presser les touches ▼▶ et ◀▲ pour sélectionner inclusion (INCLUS) ou exclusion (EXCLU) puis valider avec la touche OK.
7	Presser 3 fois la touche ESC pour quitter le menu.

8.4.3 Changement du MOT de PASSE du MENU technique

Permet de changer le code d'accès courant. Le nouveau code DOIT OBLIGATOIREMENT ETRE DIFFERENT DU CODE d'accès principal et peut être composé de 4 à 6 chiffres

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu technicien (voir paragraphe 8.4)	T -TECHNIQUEHISTORIQUE
2	Presser la touche ▼▶ jusqu'à l'apparition du message "T -TECHNIQUE PERSONNALISATION"
3	Presser la touche OK	PERSONNALISATIONEXCLU/INCLU
4	Presser la touche ▼▶	PERSONNALISATIONMOT DE PASSE

3.5.1 Fixation de la centrale SIRENE

Ne pas installer la centrale sirène sur ou proche d'une surface métallique. Ne pas installer la centrale sirène dans un environnement électromagnétique.

La centrale sirène doit être installée à une hauteur permettant à l'afficheur d'être aisément visible et lisible. Il est conseillé de protéger avec un détecteur volumétrique à entrée retardée votre centrale sirène. Installer les centrales avec transmetteur téléphonique sur la première prise de votre ligne téléphonique.

Étape 2 (seulement pour les versions à transmetteur téléphonique) : Dépercer un des préperçages situés sur le rebord de la centrale. Passer le câble téléphonique fourni et brancher la PLUG téléphonique sur la prise RJ12.

Raccorder la centrale à l'installation téléphonique selon le schéma ci-dessous.

Raccordement téléphonique Brancher la prise téléphonique sur une prise murale (voir fig.).

Cas d'une connexion ADSL Si vous êtes doté d'une connexion ADSL, placez la centrale derrière un filtre comme s'il s'agissait d'un téléphone traditionnel.

Test Après avoir effectué le raccordement téléphonique de votre centrale, effectuez un test d'appel téléphonique (voir 8.4.10).

RELAIS A RELAIS B

Description bornier 1 - NO = Contact normalement ouvert. 2 - NF = Contact normalement fermé. 3 - C = Commun.

RESSORT AUTOPROTECTION

Page 3 (option): Le système est équipé de 2 sorties relais (A et B) que vous pouvez utiliser si vous souhaitez piloter des dispositifs comme par exemple un portail électrique. Les deux relais sont commandés par les claviers et les télécommandes; les centrales 2T et 4T permettent de les commander aussi à distance via le téléphone en DTMF ^(1). Pour utiliser les sorties relais A et B, raccorder d'abord les câbles au bornier fourni mais non logé puis insérer par pression le bornier dans son logement.

(1) = Sigle de Dual Tone Multi Frequency, indique le type de numérotation téléphonique multifréquence. Accrocher la centrale sur les trous oblongs postérieurs et vérifier que le ressort de l'autoprotection à l'arrachement (le ressort postérieur) est bien comprimé contre le mur. Serrer totalement les vis et remettre les caches vis.

Étape 4 : Serrer les vis sur les chevilles en laissant dépasser les têtes d'environ 7 mm.

		REGLER HEURE
5	Presser la touche OK	REGLER HEURE (HHMM) 0032
6	Insérer l'heure dans le format hhmm en utilisant le clavier numérique puis presser la touche OK. Exemple; pour insérer 9:52 taper 0952.	HEURE ET DATE REGLER HEURE
7	Presser la touche ▼▶	HEURE ET DATE REGLER DATE
8	Presser la touche OK	REGLER DATE JJ/MM/AA 010104
9	Insérer la date dans le format jmmaa en utilisant le clavier numérique puis presser OK. Exemple: pour insérer la date 7 février 2005 taper 070205.	HEURE ET DATE REGLER DATE
10	Presser la touche ESC	PERSONNALISATION HEURE ET DATE
11	Presser 2 fois la touche ▼▶	PERSONNALISATION MOT PASSE
12	Presser la touche OK	MOT PASSE 1234 (ou l'ancien code)
13	Taper le nouveau code (de 4 à 6 chiffres) puis presser la touche OK	RETAPER CODE
14	Taper à nouveau le code pour le confirmer puis presser la touche OK. Noter le nouveau code quelque part pour memento.	PERSONNALISATION MOT PASSE
15	Presser 2 fois la touche ESC pour quitter le menu

8.4 MENU technique

Les fonctions contenues dans le menu technicien permettent de configurer dans le détail le système. Si vous n'interagissez pas avec le système pendant plus d'une minute (sauf quand vous êtes dans le menu ENTRETIEN), celui-ci quitte automatiquement le menu et revient à l'état de système désactivé. Toutes les procédures décrites ci-dessous supposent que vous êtes déjà dans le Menu technicien.

Accéder au menu technicien:

Etape	Action	Messages de l'afficheur
1	Entrer dans le menu principal en tapant le code d'accès (1234 par défaut) puis presser la touche OK.
2	Presser la touche ▼▶ jusqu'à l'apparition du message “P-PRINCIPAL MENU TECHNIQUE”.	P-PRINCIPALMENU TECHNIQUE
3	Presser la touche OK.	TAPEZ LE CODE
4	Taper le code technicien (0000 par défaut).	TAPEZ LE CODE
5	Presser la touche OK	T -TECHNIQUEHISTORIQUE

Quand le système vous demande de placer la centrale en mode entretien, par exemple pour le changement des piles, entrez d'abord dans le menu technicien (voir ci-dessus) puis presser la touche ▼▶ jusqu'à l'apparition du message: « T -TECHNIQUE ENTRETIEN » puis presser la touche OK. La centrale est maintenant en mode entretien (le titre du menu qui apparaît sur l'afficheur n'est pas important). Pour faire sortir la centrale du mode entretien il suffit de presser deux fois la touche ESC.

8.3.1 Historique

Il permet de consulter sur l'afficheur de la centrale les 64 ou 128 derniers événements enregistrés par le système.

Etape	Action	L'afficheur indique
1	Taper le code d'accès (1234 par défaut) puis presser la touche OK et la touche ▼▶.	P -PRINCIPALHISTORIQUE
2	Presser la touche OK	HISTORIQUELIRE HISTORIQUE
3	Presser la touche OK	Liste des événements commençant par le dernier enregistré (001 est le plus récent).Pour chaque événement, il fournit :le numéro progressif,l'heure et la date de l'événement,d'autres informations telles que: typed'événement enregistré, provenance etc.
4	Presser la touche ▼▶ pour passer à l'événement précédent, la touche ◀▲ pour passer à l'événement suivant. Presser la touche OK pour lire les détails	Informations sur le nouvel événement
5	Presser 3 fois la touche ESC pour quitter le menu

3.5.2 Fixation des detecteurs de mouvements

Ne pas installer le détecteur sur ou proche d'une surface métallique. Ne pas installer le détecteur dans un environnement électromagnétique. Ne pas installer le détecteur à proximité d'une source de chaleur ou en contact direct avec les rayons du soleil.

Installer le détecteur sur une surface rigide, non soumise aux vibrations, à une hauteur comprise entre 2 et 2,20 mètres du sol en se référant aux diagrammes de détection. Il est possible d'installer plusieurs détecteurs dans le même lieu sans risque d'interférence. Éviter que des obstacles tels que des meubles ne créent des zones aveugles dans l'espace protégé. Éviter l'accumulation de poussière sur la surface des détecteurs.

En cas d'utilisation de la vis de fixation au point C, un tentative d'arrachement entraînera la rupture de la « boutonnière » et par conséquent l'ouverture du contact anti-arrachement. D B D C

Étape 1 : Si le détecteur volumétrique n'est pas ouvert, ôter le capot en pressant la languette inférieure. Pour la fixation en angle, défoncez les préperçages D. Pour la fixation sur surface plane, défoncez les préperçages A et B.

NOTA : Si vous souhaitez assurer la protection anti-arrachement, utilisez le préperçage C (à la place de B). Placer la partie arrière du détecteur à son emplacement de destination puis marquer sur le mur les points à percer. Vous pouvez aussi vous servir du gabarit de pose. Percer et cheviller avec une mèche de 5 mm et 2 chevilles de 5 mm.

Étape 2 : Insérer les vis et fixer au mur la partie arrière du détecteur.

Etape 3 : Clipsez le porte-lentille sur la face avant du détecteur. Replacez l'ensemble sur la partie fixée au mur.

Clinsé

détecteur. Replacez l'ensemble sur la partie fixée au mur.

- programmer sur le système le jour, le mois, l'année - sélectionner la langue des textes affichés, - changer le code d'accès de l'utilisateur courant.

8.3.2 Personnalisation

Elle permet de:

- programmer sur le système le jour, le mois, l'année et l'heure actuelle, qui seront utilisés par l'Historique, - sélectionner la langue des textes affichés, - changer le code d'accès de l'utilisateur courant.

Etape	Action	L'afficheur indique
1	Taper le code d'accès (1234 par défaut) puis presser la touche OK.	P -PRINCIPALHISTORIQUE
2	Presser la touche ▼▶	P -PRINCIPALPERSONNALISATION
3	Presser la touche OK	PERSONNALISATIONHEURE ET DATE
4	Presser la touche OK	HEURE ET DATE

3.5.3 Fixation des detecteurs d'ouvertures

- Ne pas installer le détecteur sur ou proche d'une surface métallique. - Ne pas installer le détecteur dans un environnement électromagnétique.

En cas d'utilisation de la vis de fixation au point C, un tentative d'arrachement entraînera la rupture de la « boutonnière » et par conséquent l'ouverture du contact anti-arrachement.

locaux à protéger. Fixer les détecteurs le plus loin possible des charnières des portes et des fenêtres. Fixer le détecteur sur l'huisserie et le porte-aimant sur la porte ou la fenêtre. Voir photo page 9 section 1.3.1 Quand la porte ou la fenêtre est fermée, la distance entre le détecteur et le porte-aimant ne doit pas dépasser 10 mm.

Étape 1 :

S'il n'est pas ouvert, ôter le capot en pressant la languette inférieure. Dévisser les trous oblongs de fixation sur la base du détecteur. NOTA : Si vous souhaitez assurer la protection anti-arrachement, utilisez le préperçage C.

Etape 2 :

Placer la base du détecteur d'ouverture à son emplacement de destination finale et marquer les points à percer ou utiliser le gabarit de pose.

Attention : deux marques en saillie pratiquées sur l'embase indiquent le côté du détecteur devant être orienté vers le porte-aimant. Laisser un espace pour installer le porte-aimant.

Fixer l'embase du détecteur sur l'huisserie et serrez les vis de telle sorte que l'embase soit maintenue sans aucun jeu contre le support.

Positionner le porte-aimant face à ces repères

Installer temporairement le porte-aimant avec le ruban bi-adhésif fourni, en alignant l'aimant aux deux marques en saillie de l'embase du détecteur. La distance entre l'embase et le porte-aimant ne doit pas dépasser 10 mm. Percer le porte-aimant et fixez-le définitivement avec des vis de telle sorte qu'il n'ait aucun jeu.

Page 4 : Remettre le capot du détecteur et clipsez-le fermement sur l'embase. Vérifier que l'axe de l'aimant soit à proximité des pointes des flèches latérales du détecteur, en l'insérant dans la meilleure position. Vous pouvez déplacer l'aimant sur 3 positions afin de compenser des différences d'épaisseurs. Remettre le capot sur le porte-aimant.

3.5.4 Fixation des sirenes exterieures

Ne pas installer la sirène sur ou proche d'une surface métallique. Ne pas installer la sirène dans un environnement électromagnétique.

visible de la route ou des lieux environnants. Installer la sirène dans un endroit qui ne soit pas facilement accessible (accès uniquement par une échelle).

HAUT FIXATION OPTIONNELLE BAS

Étape 1 :

Prenez le gabarit de pose et placez-le à l'endroit de destination de la sirène.

Marquer sur le mur les points à percer. Percer et cheviller avec une mèche de 9 mm et 4 chevilles de 9 mm (fournies).

Si elle n'est pas ouverte, ôter le capot de la

sirène.

Débrancher et retirer le groupe porte-pile électronique en décrochant la languette située sur les piles.

Etape 3 :

Insérer les vis et fixer au mur la partie arrière de la sirène en utilisant les 4 perçages.

Insérer à nouveau le groupe porte-pile électronique et raccorder les différents câbles.

Chapitre 8 : programmation avancee et personnalisation du systeme

Attention: les indications qui apparaissent sur l'afficheur et qui sont décrites ci-dessous, supposent que les utilisateurs et les dispositifs n'ont pas été dénommés.

Étape 4 : La vis sur laquelle s'appuie le contact est réglée au moment de la fabrication afin que le levier, en présence du capot, ferme le contact.

Si cela ne se vérifie pas, à cause de l'irrégularité du mur d'appui, serrez ou desserrez suffisamment la vis puis rabaissez le contact. Remettez le capot et fixez-le avec ses vis.

3.5.5 Fixation des claviers de commande

Ne pas installer le clavier sur ou proche d'une surface métallique. Ne pas installer le clavier dans un environnement électromagnétique.

programme

Étape 1 : S'il n'est pas ouvert, ôter le capot du clavier. Percer les trous oblongs A et B de l'embase du clavier. NOTA : Si vous souhaitez assurer la protection anti-arrachement, utilisez le préperçage C. Marquer sur le mur les points à percer ou utiliser le gabarit de pose.

pour faire défiler la liste des choix à un même niveau du menu pour remonter d'un niveau dans la structure arborescente du menu

pour faire défiler la liste des choix à un même niveau du menu

ESC

RETARDEF

Étape 1 : S'il n'est pas ouvert, ôter le capot du clavier. Percer les trous oblongs A et B de

[Non-Text]

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

En cas d'utilisation de la vis de fixation au point C, une

Étape 2 : Percer et cheviller avec une mèche de 5 mm et 2 chevilles de 5 mm (fournies).

Insérer les vis et fixer au mur l'embase du clavier ; placer-la du bon côté (la partie supérieure possède deux languettes en saillie).

Étape 3 : Remettre le capot et le fermer avec la vis fournie.

3.6 Operations finales

Une fois tous les dispositifs fixés, il est nécessaire de :

- Vérifier que l'icône sabotage soit éteinte sur l'afficheur de la centrale (si elle est allumée, cela signifie qu'un dispositif n'est pas fermé correctement). - Presser la touche ESC de la centrale pour quitter le mode entretien. - Attendre deux minutes pour que les dispositifs fonctionnent correctement.

7.3.3 Rearmement de la SIRENE exterieure

Pendant cette phase de clignotement, presser et maintenir l'autoprotection enfoncée pendant au moins 5 secondes.ape 3 : Relâcher l'autoprotection. La LED s'allume en fixe puis elle s'éteint. Quand la LED s'éteint, la sirène est en mode « prête à l'apprentissage ».

accéder aux fonctions du

secondes puis la remettre en place, en respectant les polarités. étape 2 : Toutes les LEDs vertes s'allument fixe étape 3 : Relâcher les touches. La LED 1 devient

centrale.

Code Utilisateur : ce sont des codes différents (8 pour 2 zones, 16 pour 4 zones) pour d'autres utilisateurs, chacun avec des privilèges personnalisables par programmation (activation et désactivation totale du système, activation et désactivation seulement de quelques zones etc.).

Nota : Le code MASTER et le code TECHNIQUE sont toujours habilités à accéder au système, au contraire les codes assignés à d'autres utilisateurs, pour devenir opérationnels, doivent être habilités par le code MASTER (voir par. 8.4.4). Le système reconnaît un code utilisateur (qui a été habilité précédemment) quand on le tape sur le clavier, et permettra à l'utilisateur d'avoir accès aux fonctions qui lui ont été réservées.

4.1.2 Sécurité CONTRE les FAUX CODES

Au bout de 4 saisies consécutives d'un code erroné 1. alarme sonore pour sabotage émise par la sirène de la centrale (si vous l'avez autorisée),

1. allumage de l'icône sabotage sur l'afficheur de la centrale,
2. mémorisation de l'événement dans l'historique de la centrale.

7.4.1 Rearmement des CODES d'acces de la centrale

Etape 3 : L'afficheur indique le message: « ACCES INTERDIT », il n'est pas possible d'accéder à la centrale pendant 1 minute. Etape 4 : Au bout d'une minute la centrale quitte automatiquement – le mode « AOSUS INTERDIT » et les codes sont à nouveau 1234 pour le code Principal et 0000 pour le code Technicien. Etape 3 : L'afficheur indique le message: « ACCES INTERDIT », Il n'est pas possible d'acceder à la contrôle pendant 1 minute. Etape 4: Au bout d'une minute la centrale quitte automatiquement le mode « ACCESS INTERDIT » et les codes sont a nouveau 1234 pour le code. Princinal et 0000 pour le code pour le code Principal et 6000 pour le code Technicien.

Si vous oubliez les codes d'accès Principal et Technicien de la centrale, il est possible de les ramener aux valeurs par défaut en suivant la procédure ci-dessous : Étape 1 : Retirez la centrale du mur. Une alarme sabotage est déclenchée. Étape 2 : Taper les touches * 3 2 1 # puis presser la

Le clavier de la centrale représente l'interface entre vous et le système de protection. Il permet de : - effectuer la mise en marche, par total ou partiel de votre système d'alarme. - connaître l'état du système grâce aux icônes

apparaissant sur l'afficheur,

- vous avertir des éventuelles alarmes survenues ou des défauts du système

■ accéder au menu guidé de programmation qui

permet d'effectuer des opérations telles que le

réglage de l'heure/jour et la programmation

des numéros de téléphone (seulement pour modèles avec transmetteur téléphonique) [voir

Chapitre Programmation avancée et

personnalisation du système.

7.2 Elimination des PILES

Attention: se débarrasser des piles au lithium conformément aux normes en vigueur. Adressez-vous à des sociétés autorisées à l'élimination ou au recyclage des déchets.

4.2.1 DESCRIPTION CLAVIER DE LA CENTRALE - 12 Touches alphanumériques: elles permettent l'introduction des chiffres et des caractères.

: 4 Touches menu : elles permettent de parcourir les menus et de valider les opérations effectuées.

: LED présence défaut : si la LED est clignotante, elle indique la présence de défauts sur le système. : LED alarmes : elle indique la mémoire d'alarmes du système (si la LED est clignotante).

: Détecteur crépusculaire : ce détecteur permet au système de gérer le rétro-éclairage du clavier, réduisant ainsi la consommation des piles. : Afficheur : il affiche les icônes et le menu de programmation.

: 5 Touches fonction : il s'agit de touches déjà associées à des fonctions spécifiques.

L'heure apparaît en alternance avec la date sur l'afficheur.

4.2.2 ICONES DE L'AFFICHEUR ET DEFINITION Les icônes représentent des signalisations générales. Pour connaître les détails de chaque signalisation, suivre la procédure ci-dessous :

7.3 Rearmement des dispositifs

LE REARMEMENT DOIT ETRE EFFECTUE UNIQUEMENT POUR LES DISPOSITIFS QUI ONT ECHOUE LA PHASE D'APPRENTISSAGE, AVANT DE REPETER LES PROCEDURES DECRITES DANS LE PARAGRAPHES 3.3.

La signalisation est effacée automatiquement de la mémoire, s'il n'y a plus d'événements d'alarme. Les icônes d'alarme intrusion sont automatiquement effacées sur l'afficheur même quand le système est réactivé, les icônes des autres types d'alarme seulement si vous consultez leurs détails.

Avec la signalisation ou alarme de piles déchargées, il est possible de savoir quel est le dispositif ayant la pile épuisée.

- Presser la touche OK sur le clavier. - Utiliser la touche ▶ pour vous déplacer sur l'icône désirée. - Presser la touche OK pour voir les détails de la signalisation choisie. - Presser la touche ESC pour quitter.

Les icônes ci-dessous ne sont pas toujours allumées. Leur présence indique une alarme ou un défaut du système.

MEMOIRE ALARME SABOTAGE

Elle s'allume conjointement à la led... pour mémoriser une alarme de type « SABOTAGE ».

MEMOIRE ALARME INTRUSION

Elle s'allume conjointement à la led pour mémoriser une alarme de type « INTRUSION ». MEMOIRE ALARME PANIQUE Elle s'allume conjointement à la led pour mémoriser une alarme de type « PANIQUE ».

SIGNALISATION DE PRISE LIGNE TELEPHONIQUE RTC (seulement pour modèle avec transmetteur). Elle s'allume conjointement à la led pour signaler la prise de la ligne téléphonique lors d'un test.

MEMOIRE ALARME D'ABSENCE LIGNE TELEPHONIQUE RTC (seulement pour modèle avec transmetteur). Elle s'allume conjointement à la led pour signaler et mémoriser l'absence de la ligne téléphonique. SIGNALISATION DE SYSTEME EN ENTRETIEN Elle s'allume conjointement à la led pour signaler l'accès au menu « Entretien ».

SIGNALISATION D'UNE ENTREE OUVERTE

Il s'allume conjointement à la led pour signaler l'ouverture d'un détecteur.

7.1.2 Les detecteurs de mouvements, d'ouvertures et les claviers deportes

détecteur de mouvements détecteur d'ouvertures

7.1.3 Les sirenes exterieures

Chaque fois que la pile atteint la valeur de référence d'environ 5,5V, la centrale indiquera sur l'afficheur le message de pile déchargée. Pour effectuer le remplacement, utiliser 2 piles au lithium C/CV 3,6V 13 Ah.

Étape 1 : entrer en mode entretien (voir

paragraphe 8.4).

Etape 2 : ôter le capot de la sirène.

Etape 3 : changer les 2 piles et reconnecter les cordons

Etape 4 : attendre que les LEDS s'éteignent.

Étape 5 : refermer la sirène.

ape 6 : quitter le mod (voir paragraphe 8 4)

7.1.4 Les telecommandes

Chaque fois que la pile atteint la valeur de

référence d'environ 2.5v, la centrale indiquera sur l'afficheur le message de pile déchargée.

Pour effectuer le remplacement utiliser 1 pile au lithium 2V, CR 1/3N.

lithium 3V CR-1/3N.

Étape 1 : ouvrir la télécommande

Etape 2 : changer la pile en respectant la polarité.

Étape 3 : refermer le capot.

SIGNALISATION D'UNE ENTREE EXCLUE Elle s'allume conjointement à la led pour signaler l'exclusion manuelle ou automatique d'un détecteur. MEMOIRE ALARME DEFAULT Elle s'allume conjointement à la led pour mémoriser un état de défaut. L'icône ci-dessous, toujours allumée, indique l'état de charge des piles de tout le système.

SIGNALISATION DE PILES OK

Toutes les piles du système dépassent 50% de charge.

ALARME PILES DECHARGEES

Une ou plusieurs piles du système sont presque épuisées et doivent être remplacées avant la fin du mois. Elle s'allume conjointement à la LED.

L'icône de la petite maison, allumée partiellement ou totalement, indique l'état du système.

SYSTEME ACTIVE

L'icône « cadenas » s'allume quand une ou plusieurs zones du système sont activées.

ZONES ACTIVEES Quand le système est activé, dans l'icône « maison » les zones activées sont affichées.

SYSTEME DESACTIVE

Quand le système est totalement désactivé, l'afficheur indique seulement le contour de l'icône « maison ».

7.1 Le changement des PILES

Avant de changer les piles de tout composant du système, excepté les télécommandes, mettre le système en mode entretien (voir paragraphe 8.4). Il est recommandé de garder la pile en bon état et d'isoler les bornes avant toute élimination.

En cas de changement de piles, vous ne perdrez pas les réglages effectués.

7.1.1 La centrale SIRENE

Pour effectuer le remplacement, utiliser 2 piles au lithium C/CV 3,6V 13 Ah.

Étape 1 : entrer en mode entretien (voir paragraphe 8.4).

Etape 2 : enlever les caches-chevilles situés sur la face avant de la centrale.

Etape 3 : desserrer les vis d'environ 7 mm.

Etape 4 : décrocher la centrale du mur et accéder au compartiment, pile situé au dos de la

au compartiment pile situé au dos de la centrale.

Étape 5 : changer les 2 piles et reconnecter les

cordons. Etape 6 : fixer à nouveau la contrôle au mur.

Etape 6 : fixer à nouveau la centrale au mur. Etape 7 : serrer les vis.

Etape 8 : insérer les caches sur la face avant de la centrale.

La programmation des touches peut être modifiée manuellement, comme décrit dans le paragraphe 8.4.17. Il est recommandé de changer dès que possible le code de sécurité par défaut (1234) par un code personnalisé, comme décrit dans le paragraphe 8.3.2.

À partir du rétablissement de l'alimentation, le système sera opérationnel après 30 minutes. Pendant ce laps de temps, ne rien faire sur le système.

4.2.3 JEU D'etiquettes FOURNI pour personnalisation des touches de fonction

Il est possible de personnaliser les touches Fonction du clavier intégré par des étiquettes pour faciliter la

correspondance entre la touche et la fonction

associée. Pour personnaliser les étiquettes des touches T1-T5.

ôter les capuchons des touches, placer le sticker

choisi et remettre les capuchons.

[Non-Text]

Des étiquettes vierges vous permettent de rajouter

les personnalisations que vous souhaitez.

La centrale du système dispose d'une pré-configuration par défaut qui affecte, automatiquement, une fonction à chaque touche, comme décrit dans le tableau.

Etiquette	Définition
	Mise en service total
	Mise en arrêt total
	Activation relais
	Activation sonnerie «Alarme panique»
	Mise en service ou arrêt alternativement.

Touche	Fonctions 2 zones
T1	Mise en service total
T2	Mise en service ou arrêt zone 1
T3	Mise en service ou arrêt zone 2
T4	Activation relais A
T5	Mise en arrêt total

Touche	Fonctions 4 zones
T1	Mise en service total
T2	Mise en service ou arrêt zone 1
T3	Mise en service ou arrêt zones 2, 3 et 4
T4	Activation relais A
T5	Mise en arrêt total

4.3 Utilisation du clavier de la centrale SIRENE

Les éventuels DETECTEURS D'OUVERTURES, excepté ceux de type RETARDE, doivent être fermés avant la mise en marche du système. Il faut donc vérifier que, sur l'afficheur, l'icône dédiée aux signalisations d'ENTREES OUVERTES soit éteinte.

6.3.2 Procedure de controle a distance

Suivre la procédure ci-dessous pour le contrôle à distance de la centrale.

1	Composer le numéro de téléphone de la centrale
2	La centrale répond avec un bip-bip de confirmation	“Bip-bip”
3	Taper le code PRINCIPAL.Nota: La saisie du premier chiffre du code doit être tapée dans les 4 secondes après la réception du Bip-bip.A chaque pression de la touche la centrale répondra par un “bip-bip” pour confirmer la bonne réception.	Code Principal à 4, 5 ou 6 chiffresDurée maximale = 20 secondes
4	Taper la touche “#” pour valider.	#
5	Taper :	Pour activer le systèmeouPour désactiver le systèmeouPour activer le relais AouPour activer le relais B.
6	Si la commande a été effectuée la centrale répond avec 3 bip-bip + le message vocal de confirmation.	“Bip-bip”“Bip-bip” + MESSAGE VOCAL DE CONFIRMATION“Bip-bip”
7	Si la commande n’a pas été effectuée la centrale répond avec bip-bip-bip-bip-bip prolongé pour signaler erreur. Répéter la procédure, après 25 secondes à partir du point 3.	“Bip-bip-bip-bip-bip-bip”

4.3.3 Mise en MARCHE ZONE 1 uniquement du systeme 2 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

Etape 3 : presser la touche T2.

Étape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

6.3.3 EXAMPLES

Commande	Actions à entreprendre après la connexion à la centrale
Activation du système	“Code Principal” + # + 3 + 1.Après avoir écouté le message de confirmation de l'activation (« ACTIVATION TOTALE DU SYSTEME »), raccrocher.
Désactivation du système	“Code Principal” + # + 3 + 0.Après avoir écouté le message de confirmation de la désactivation (« DESACTIVATION TOTALE DU SYSTEME »), raccrocher.
Activation du relais A	“Code Principal” + # + 5 + 1 + 1.Après avoir écouté le message de confirmation de l'activation (« ACTIVATION RELAIS 1 »), raccrocher.
Activation du relais B	“Code Principal” + # + 5 + 2 + 1.Après avoir écouté le message de confirmation de l'activation (« ACTIVATION RELAIS 2 »), raccrocher.

1	Composer le numéro de téléphone de la centrale
2	La centrale répond avec un bip-bip de confirmation	“Bip-bip”
3	Taper le code PRINCIPAL.Nota: La saisie du premier chiffre du code doit être tapée dans les 4 secondes après la réception du Bip-bip.A chaque pression de la touche la centrale répondra par un “bip-bip” pour confirmer la bonne réception.	Code Principal à 4, 5 ou 6 chiffresDurée maximale = 20 secondes
4	Taper la touche “#” pour valider.	#
5	Taper :	Pour activer le systèmeouPour désactiver le systèmeouPour activer le relais AouPour activer le relais B.
6	Si la commande a été effectuée la centrale répond avec 3 bip-bip + le message vocal de confirmation.	“Bip-bip”“Bip-bip” + MESSAGE VOCAL DE CONFIRMATION“Bip-bip”
7	Si la commande n’a pas été effectuée la centrale répond avec bip-bip-bip-bip-bip prolongé pour signaler erreur. Répéter la procédure, après 25 secondes à partir du point 3.	“Bip-bip-bip-bip-bip-bip”

Étape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

4.3.2 ARRET TOTAL Du systeme 2 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

Étape 3 : presser la touche T5.

Étape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

6.3.3 EXAMPLES

6.2 Interruption à distance du CYCLE d'appels

Un appel d'alarme téléphonique est envoyé 3 fois, créant ainsi un cycle. Au cours d'un appel vocal, il est possible d'interrompre le cycle activé et le cycle d'appels suivant (en vocal) programmé en utilisant un appareil téléphonique à numérotation DTMF ^(1).

Message personnalisé correspond au message de personnalisation enregistré par l'utilisateur, par exemple « chez monsieur Rossi, Place de la Bastille, Paris » (voir paragraphe 6.1.2). Message événement correspond au message d'alarme spécifique pré-enregistré en usine.

Pour interrompre le cycle d'appel, il est nécessaire de taper le code 22 après l'audition du bip long. Cette manoeuvre stoppera tous les appels vers tous les numéros programmés.

10 s	5 s	0,5 s	5 s
Message personnalisé	Message événement	Bip Long	Attente interruption

Message personnalisé	Message événement	Bip Long	Attente interruption
Message personnalisé	Message événement	Bip Long	Attente interruption

Message personnalisé	Message événement	Bip Long	Attente interruption
Taper 22		3 Bip	Cycle interrompu

6.3 APPEL à distance

Avec un téléphone à numérotation DTMF ^(1) il est possible d'interagir à distance avec les centrales 2 et 4 zones pour : - activer le système ; - désactiver le système ; - activer la sortie à relais A de la centrale ; - activer la sortie à relais B de la centrale.

6.3.1 Connexion a la centrale et reception du SIGNAL

Pour la connexion aux centrales avec transmetteur : 1. Composer le numéro de téléphone auquel la

centrale est reliée.

1. La centrale répond au bout du nombre de sonneries (2-4-8) programmé (voir paragraphe

8.4.27) par un "bip-bip" ; 3. Dès que la centrale a confirmé la connexion, passer à la procédure de contrôle à distance.

La centrale envoie des signaux sonores pour communiquer le résultat des commandes

envoyées : un "bip-bip" d'une durée de 0,5 secondes confirme la bonne réception et

l'acceptation des chiffres insérés, tandis qu'un "bip" prolongé indique :

- sortie programmée différemment par rapport à

« service »;

- code erroné, - commande erronée.

4.3.4 ARRET ZONE 1 Uniquement du systeme 2 ZONES

Etape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

Etape 3 : presser la touche T2.

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

4.3.5 Mise en MARCHE ZONE 2 uniquement du systeme 2 ZONES

Étape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Étape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

Étape 3 : presser la touche T3.

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

Etape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

4.3.6 ARRET ZONE 2 Uniquement du systeme 2 ZONES

ape 1 : entrer votre code (1234 par défaut) sur le

clavier alphanumérique (si la zone 2 est active,

clavier alphanumérique (si la zone 2 est active,

clavier alphanumérique (si la zone 2 est active,

clavier alphanumérique (si la zone 2 est active,

clavier alphanumérique (si la zone 2 est active,

cadenas est visible.

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

4.3.7 Declenchement du RELAIS a de la centrale (version 2 et 2T)

ape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

[Non-Text]

Étape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

4.3.8 Mise en MARCHE TOTALE du systeme 4 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

Etape 3 : presser la touche T1.

Étape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

4.3.9 ARRET TOTAL Du systeme 4 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

Etape 3 : presser la touche T5.

Étape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

4.3.10 Mise en MARCHE ZONE 1 uniquement du systeme 4 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

Etape 3 : presser la touche T2.

Étape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

6.1.2 Enregistrement du message VOCAL personnalise

Pour enregistrer le message, il faut utiliser l'oreillette fournie avec la centrale. Cette oreillette doit être raccordée à la prise plug située près de l'antenne de la centrale.

4.3.11 ARRET ZONE 1 Uniquement du systeme 4 ZONES

Etape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

Etape 3 : presser la touche T2.

Étape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

4.3.12 Mise en MARCHE ZONES 2, 3 et 4 du systeme 4 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

Etape 3 : presser la touche T3.

Étape 4 : si cette mise en marche s'est déroulée normalement, l'afficheur indiquera :

4.3.13 ARRET ZONES 2, 3 Et 4 du systeme 4 ZONES

Étape 1 : entrer votre code (1234 par défaut) sur le

clavier alphanumérique (si les zones 2, 3 et 4 sont actives. l'icône maison a les zones 2, 3 et

4 allumées et le cadenas est visible).

Etape 2 : presser la touche OK. L'affichage

indique : « CHOISIR TOUCHE ».

Etape 3 : presser la touche T3.

Étape 4 : si cette mise à l'arrêt s'est déroulée normalement, l'afficheur indiquera :

[Non-Text]

4.3.14 DECLENCHEMENT DU RELAIS A DE LA CENTRALE (VERSION 4 ET 4T)

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Étape 2 : presser la touche OK. L'afficheur indique : « CHOISIR TOUCHE ».

[Non-Text]

Étape 3 : presser la touche T4.

Ce menu peut être utilisé seulement avec les centrales disposant d'un transmetteur téléphonique. Permet d'enregistrer un message vocal d'personnalisation.

Étape 1 : Taper le code d'accès (1234 par défaut) sur le clavier de la centrale puis presser la touche OK.

Étape 2 : Presser la touche ▼▶ jusqu'à l'apparition du message : « P - PRINCIPAL TRANSMET. TEL. ».

Etape 3 : Presser la touche OK puis presser la touche ▼▶.

Etape 4 : Presser la touche OK.

Etape 5 : Presser la touche ▼▶.

Etape 6 : Presser la touche OK.

Etape 7 : Presser la touche OK. Un double bip audible dans l'oreillette signale que vous pouvez commencer à parler pour enregistrer le message personnalisé. Après environ 10 secondes, un nouveau double bip signale la fin de l'enregistrement.

Étape 8 : Presser trois fois ESC pour quitter le menu d'enregistrement du message vocal personnalisé.

4.4 Le clavier de commande deporte

Le clavier de commande déporté représente l'interface entre vous et le système de protection. Il permet de : - effectuer la mise en marche ou l'arrêt total ou partiel de votre système d'alarme, - connaître l'état du système ou de vous avertir des éventuelles alarmes survenues ou des défauts du système grâce à ses LEDs.

4.4.1 Description du clavier de commande

A : 12 TOUCHES ALPHANUMERIQUES: Elles permettent l'introduction des chiffres. B : 5 TOUCHES FONCTION: Il s'agit de touches

déjà associées à des fonctions spécifiques. Il est possible de personnaliser les touches Fonction du clavier intégré par des étiquettes pour faciliter la correspondance entre la touche et la fonction

associée. C : DETECTEUR CREPUSCULAIRE: Ce détecteur permet au système de gérer le rétro-

éclairage du clavier. Il pilote l'allumage du rétroéclairage seulement si le site a un éclairage insuffisant. D : LED ZONES : Elle signale l'état des différentes

zones : • LED verte allumée = zone désactivée. • LED rouge allumée = zone activée.

E : LED SYSTEME : Signalent les informations sur le système.

F : ENTREES OUVERTES : Indique qu'une ou plusieurs entrées sont ouvertes.

G : ENTREES EXCLUES : Indique l'état d'exclusion d'une ou plusieurs entrées.

H : SABOTAGE : Elle affiche une alarme sabotage du système. La signalisation reste

mémorisée, elle est réarmée à la suite d'une nouvelle mise en marche à condition que la remise en état de la cause ayant provoqué cette alarme

soit effectuée. I : ALARME : Elle affiche les alarmes du système. La signalisation reste mémorisée, elle est réarmée

à la suite d'une nouvelle mise en marche à condition que la remise en état de la cause avant

provoqué cette alarme soit effectuée. L: SYSTEME EN ENTRETIEN : Elle affiche

l'accès à la procédure de maintenance. M : PANNE SYSTEME : Elle affiche les défauts du

système. La signalisation reste mémorisée (la led clignote encore), elle est réarmée à la suite d'une nouvelle mise en marche à condition que la remise

en état de la cause ayant provoqué cette alarme soit effectuée.

N : ETAT DU SYSTEME : fournit les informations récapitulatives sur le système suite à une interrogation effectuée en pressant la touche OK (#):

- LED verte : rien à signaler. - LED clignotante : communication en cours.

- LED rouge : alarme ou défaut du système. Pour afficher les détails, taper le code d'accès puis

presser la touche OK (#).

Etape 5: Presser la touche ▼▶ jusqu'à l'apparition du message: « ENTRETIEN SUBSTIT. DISPOS. » puis presser la touche OK.

4.4.2 JEU D'etiquettes FOURNI pour personnalisation des touches de fonction

Etiquette	Définition
	Mise en service total
	Mise en arrêt total
AUX	Activation relais
	Activation sonnerie «Alarme panique»
	Mise en service ou arrêt (interrupteur)

Il est possible de personnaliser les touches Fonction du clavier de commande par des étiquettes pour faciliter la correspondance entre la touche et la fonction associée. Pour personnaliser les étiquettes des touches T1-T5, ôter les capuchons des touches, placer le sticker choisi et remettre les capuchons. Des étiquettes vierges vous permettent de rajouter les personnalisations que vous souhaitez.

Le clavier de commande dispose d'une préconfiguration d'usine qui affecte automatiquement une fonction à chaque touche, comme décrit dans le tableau.

Touche	Fonctions 2 zones
T1	Mise en service total
T2	Mise en service ou arrêt zone 1
T3	Mise en service ou arrêt zone 2
T4	Activation relais A
T5	Mise en arrêt total

Touche	Fonctions 4 zones
T1	Mise en service total
T2	Mise en service ou arrêt zone 1
T3	Mise en service ou arrêt zones 2, 3 et 4
T4	Activation relais A
T5	Mise en arrêt total

La programmation des touches peut être modifiée manuellement, comme décrit dans le paragraphe 8.4.17. Il est recommandé de changer dès que possible le code de sécurité par défaut (1234) par un code personnalisé, comme décrit dans le paragraphe 8.3.2.

4.5 Utilisation du clavier de commande

Les éventuels DETECTEURS D'OUVERTURES, excepté ceux de type RETARDE, doivent être fermés avant la mise en marche du système. S'il y a des contacts d'ouverture ouverts, après avoir entré le code d'accès et pressé la touche OK (#), la LED dédiée aux signalisations d'ENTREES OUVERTES s'allume.

Attention : si, après avoir tapé une des commandes ci-dessous, les LEDS SABOTAGE, ALARME, SYSTEME EN ENTRETIEN et PANNE SYSTEME clignotent en rouge, cela signifie qu'une erreur de communication s'est produite et qu'il faut donc répéter la commande.

Étape 8 : Démonter et déconnecter le dispositif que vous souhaitez remplacer. Nota : l'icône sabotage s'allume.

Etape 9 : Avec la touche ▼▶ sélectionner « DISPOSITIF CONFIRME OUI » puis presser la touche OK. L'afficheur indique « SUBSTITUTION EN COURS... » : apprendre le nouveau dispositif selon la description du paragraphe 3.3.2 et suivants.

Etape 10 : Une fois l'apprentissage du dispositif terminé, l'afficheur indique « APPRIS tt nn - nom » : tt = type de dispositif, nn = adresse du dispositif, nom = nom attribué au dispositif. Etape 11 : Installer le nouveau dispositif reconnu, à la place du précédent.

Etape 12 : Après avoir installé le nouveau dispositif, vous pouvez quitter le menu ENTRETIEN en pressant plusieurs fois la touche ESC.

4.5.1 Mise en MARCHE TOTALE du systeme 2 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Etape 3 : presser la touche T1.

Étape 4 : si cette mise en marche s'est déroulée normalement, les LEDS zones 1 et 2

s'allumeront rouge. Vous disposerez de 10 secondes pour modifier cet ordre ou pour lancer une autre commande.

ROUGE 1●●2 3○○4 ROUGE

4.5.2 ARRET TOTAL Du systeme 2 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Etape 3 : presser la touche T5.

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, les LEDS zones 1, 2, 3 et 4 s'allumeront vert.

4.5.3 Mise en MARCHE ZONE 1 uniquement du systeme 2 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Etape 3 : presser la touche T2.

En cas de défaut constaté sur un élément, il est possible de le remplacer par un dispositif du même type sans perdre les configurations du premier, en suivant la procédure ci-dessous :

normalement, la LED zone 1 s'allumera rouge.

Etape 4 : si cette mise en marche s'est déroulée normalement, la LED zone 1 s'allumera rouge.

ROUGE 1 2 30 O4 VERT

4.6 Utilisation des telecommandes

même dans ce cas les LEDs valident la commande. De plus, elle permet de connaître l'état du système : en marche ou à l'arrêt.

La télécommande pilote la mise en marche/à l'arrêt totale ou partielle du système d'alarme en validant la commande au moyen des LEDS. La télécommande permet de lancer les commandes auxiliaires et

4.6.1 Definition des LEDS

Les LEDS s'allument en rouge ou en vert, fixes ou clignotantes. La centrale peut ainsi confirmer l'exécution d'une commande ou fournir les informations sur l'état du système.

LED	Définition
Verte clignotante	Envoi de la commande vers la centrale.
Verte allumée fixe	La centrale confirme, suite à l'envoi d'une commande, qu'elle a désactivé la zone associée à la touche.
Rouge allumée fixe	La centrale confirme, suite à l'envoi d'une commande, qu'elle a activé la zone associée à la touche.
Rouge et verte clignotante	Cette signalisation apparaît si :• les zones ont été programmées comme « AUTOEXCLUSION », la centrale confirme que certaines entrées ouvertes ont été exclues mais le système a tout de même effectué l'activation;• certaines zones commandées par la touche sont actives et d'autres sont désactives.
Toutes les LEDS clignotantes rouges	Erreur générale lors de l'envoi d'une commande. Répéter l'opération.

4.6.2 Programmation par default des touches de la telecommande

		version 2 et 2T		version 4 et 4T
	Touche	Pression courte (1 seconde)	Pression longue (3 secondes)	Pression courte (1 seconde)	Pression longue (3 secondes)
	1	Pour activer ou désactiver la zone 1	Pour activer ou désactiver la zone 1	Pour activer ou désactiver la zone 1	Pour activer ou désactiver la zone 1
	2	Pour activer ou désactiver la zone 2	Pour activer ou désactiver la zone 2	Pour activer ou désactiver la zone 2	Pour activer ou désactiver la zone 2
	3	Pour activer ou désactiver tout le système (zones 1 et 2)	Pour activer ou désactiver tout le système (zones 1 et 2)	Pour activer ou désactiver tout le système (zones 1, 2, 3 et 4)	Pour activer ou désactiver tout le système (zones 1, 2, 3 et 4)
	4	Pour déclencher le relais A	Pour déclencher le relais A	Pour déclencher le relais A	Pour déclencher le relais A
	5	Pour déclencher le relais B	Pour déclencher le relais B	Pour déclencher le relais B	Pour déclencher le relais B

4.5.4 ARRET ZONE 1 Uniquement du systeme 2 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique : si la zone 1 est active, la LED est rouge.

Étape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Étape 3 : presser la touche T2.

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, la LED zone 1 s'allumera ver

VERT 1●○2 3○○4 VERT

4.5.5 Mise en MARCHE ZONE 2 uniquement du systeme 2 ZONES

Étape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Étape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Étape 3 : presser la touche T3.

Etape 4 : si cette mise en marche s'est déroulée normalement, la LED zone 2 s'allumera rouge.

VERT ROUGE 1●2 3○○4

4.5.6 ARRET ZONE 2 Uniquement du systeme 2 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique : si la zone 2 est active, la LED est rouge.

VERT ROUGE 1●2 3○○4

Etape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Étape 3 : presser la touche T3.

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, la LED zone 2 s'allumera vert.

VERT 1●●2 3○○4 8 VERT

4.5.7 Declenchement du RELAIS a de la centrale (version 2 et 2T)

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Etape 3 : presser la touche T4.

4.5.8 Mise en MARCHE TOTALE du systeme 4 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Etape 3 : presser la touche T1.

ROUGE ROUGE 1 2 3 4 ROUGE ROUGE

Étape 4 : si cette mise en marche s'est déroulée

s'allumeront rouge. Vous disposerez de 10 secondes pour modifier cet ordre ou pour lancer une autre commande.

4.5.9 ARRET TOTAL Du systeme 4 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Étape 3 : presser la touche T5.

Etape 4 : si cette mise à l'arrêt s'est déroulée normalement, les LEDs zones 1, 2, 3 et 4 s'allumeront vert.

4.5.10 Mise en MARCHE ZONE 1 uniquement du systeme 4 ZONES

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Etape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Etape 3 : presser la touche T2.

Étape 4 : si cette mise en marche s'est déroulée normalement, la LED zone 1 s'allumera rouge.

4.5.14 Declenchement du RELAIS a de la centrale (version 4 et 4T)

Etape 1 : entrer votre code (1234 par défaut) sur le clavier alphanumérique.

Étape 2 : presser la touche OK (#) et attendre le double « BIP » du buzzer.

Etape 3 : presser la touche T4.
