Type de produit	Interphone vidéo
Marque	SENTINEL SCS
Modèle	PVF0050
Moniteur - Écran	4,3 pouces TFT LCD, résolution 480 x 272 pixels
Moniteur - Alimentation	15 V DC, 0,8 A (avec adaptateur)
Platine de rue - Matériau	Façade en aluminium
Platine de rue - Vision nocturne	LED infrarouge
Platine de rue - Température de fonctionnement	-5 °C à 50 °C
Platine de rue - Angle de vue	90°
Platine de rue - Indice de protection	IP44
Adaptateur électrique - Modèle	SH-6000-15V-1A
Adaptateur électrique - Tension d'entrée	110-240 V AC, 50/60 Hz
Adaptateur électrique - Tension de sortie	15 V DC, 0,8 A
Fonctions principales	Appel vidéo, ouverture porte/portail, intercommunication jusqu'à 3 moniteurs, fonction vidéosurveillance, vision nocturne
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux sans solvants ni produits abrasifs
Sécurité	Respecter la polarité ; installation par un professionnel qualifié ; utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'eau ; maintenir une distance de 10 cm pour l'aération
Garantie	2 ans ; conserver le code-barres et le justificatif d'achat
Assistance technique	Hotline : [phone] (0,15 €/min + prix appel) ; site web : scs-sentinel.com

FOIRE AUX QUESTIONS - PVF0050 SENTINEL SCS

Comment installer le moniteur et la platine de rue ?

Relevez délicatement la cache plastique de la platine de rue à l'aide d'un tournevis. Effectuez tous les branchements entre les éléments avant d'alimenter le kit. Respectez la polarité : le fil avec les traits gris sur le +, celui avec les écritures sur le -. Après installation, appliquez un joint silicone transparent sans acide sur le haut et les côtés de la platine de rue (pas sur le bas) pour éviter les infiltrations. Ne branchez l'alimentation qu'après avoir vérifié l'installation.

Puis-je connecter plusieurs moniteurs ?

Oui, vous pouvez connecter jusqu'à 3 moniteurs sur la même platine de rue et dialoguer entre moniteurs via la fonction intercommunication.

Comment ouvrir le portail ou le portillon ?

Depuis le moniteur, cliquez d'abord sur l'icône téléphone, puis sur l'icône portail ou portillon pour ouvrir la porte correspondante.

Que faire si l'écran du moniteur ne s'allume pas ?

Vérifiez que l'adaptateur est correctement branché sur le moniteur et sur une prise secteur fonctionnelle. Assurez-vous que le câblage entre la platine de rue et le moniteur est correct et que la polarité est respectée. Si le problème persiste, contactez l'assistance technique.

Comment nettoyer l'interphone vidéo ?

Débranchez tous les appareils avant nettoyage. Utilisez un chiffon doux pour nettoyer l'écran du moniteur. Ne vaporisez rien directement sur le produit et n'utilisez pas de solvants, de substances abrasives ou corrosives.

Quelle est la portée de la vision nocturne ?

La vision nocturne utilise des LED infrarouges intégrées à la platine de rue. La portée dépend des conditions d'éclairage, mais l'angle de vue est de 90° pour une bonne couverture.

Puis-je utiliser un autre adaptateur que celui fourni ?

Non, vous devez utiliser uniquement l'adaptateur fourni (référence SH-6000-15V-1A). L'utilisation d'un autre adaptateur pourrait endommager l'appareil.

Comment régler la luminosité ou d'autres paramètres ?

Les réglages sont décrits dans la section D1 du manuel. Accédez aux paramètres via l'interface du moniteur pour ajuster la luminosité, le volume et autres options.

Que faire en cas de problème d'installation ?

Vérifiez la polarité et les connexions. Si le problème persiste, débranchez tout et testez le matériel 'en fils volants' sur une table pour isoler la cause. Pour une installation complexe, faites appel à un professionnel qualifié.

Où trouver la hotline et les informations de garantie ?

La hotline est disponible au 0 892 350 490 (service 0,15 €/min + prix appel). Horaires sur le site scs-sentinel.com. La garantie est de 2 ans ; conservez soigneusement le code-barres et le justificatif d'achat.

MODE D'EMPLOI PVF0050 SENTINEL SCS

A - Précautions d'utilisation 2
B-Descriptif 2
C-Cablage/Installation 3
D-Utilisation/Réglages 5
E- Caracteristiques techniques 6
F- Assistance technique 6
G-Garantine 7
H-Avertissements 7

A- PRECAUTIONS D'UTILISATION

Ce manuel fait partie intégrante de votre produit. Ces instructions sont pour votre sécurité. Lizez-les attentivement avant utilisetion et conservez-les pour une consultation ulterieure. Choiser un emplacement approprié. S'assurer qu'aucun élément ne gène à l'insertion des chevilles et des vis dans le mur. Ne pas brancher votre alimentation tant que votre installation n'est pas terminée et contrôle. La mise en œuvre, les connexions électriques et les réglages doivent être effectuels dans les règles de l'art par une personne qualifiée et spécialisée. Le bloc d'alimentation doit être installé dans un lieu sec. Vérifier que ce produit est utilisé uniquement pour l'utilisation auquel il est destiné.

B- DESCRIPTIF

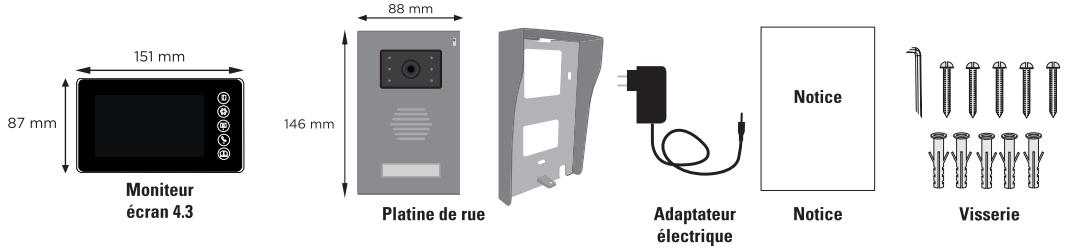

B1- Contenu du kit / Dimensions

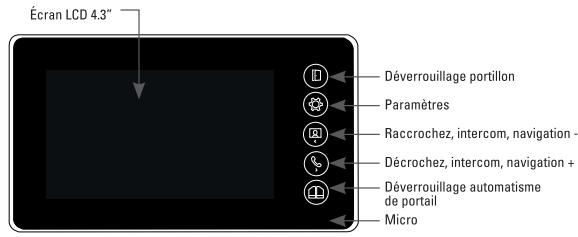

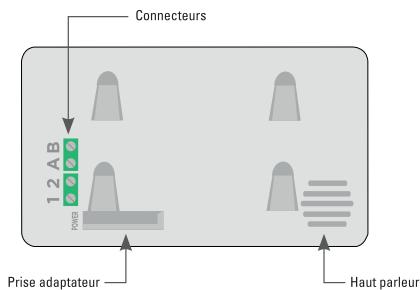

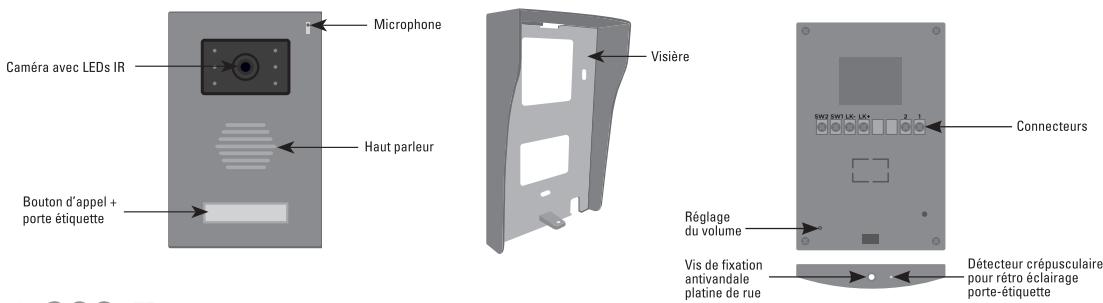

B2- Présentation du produit

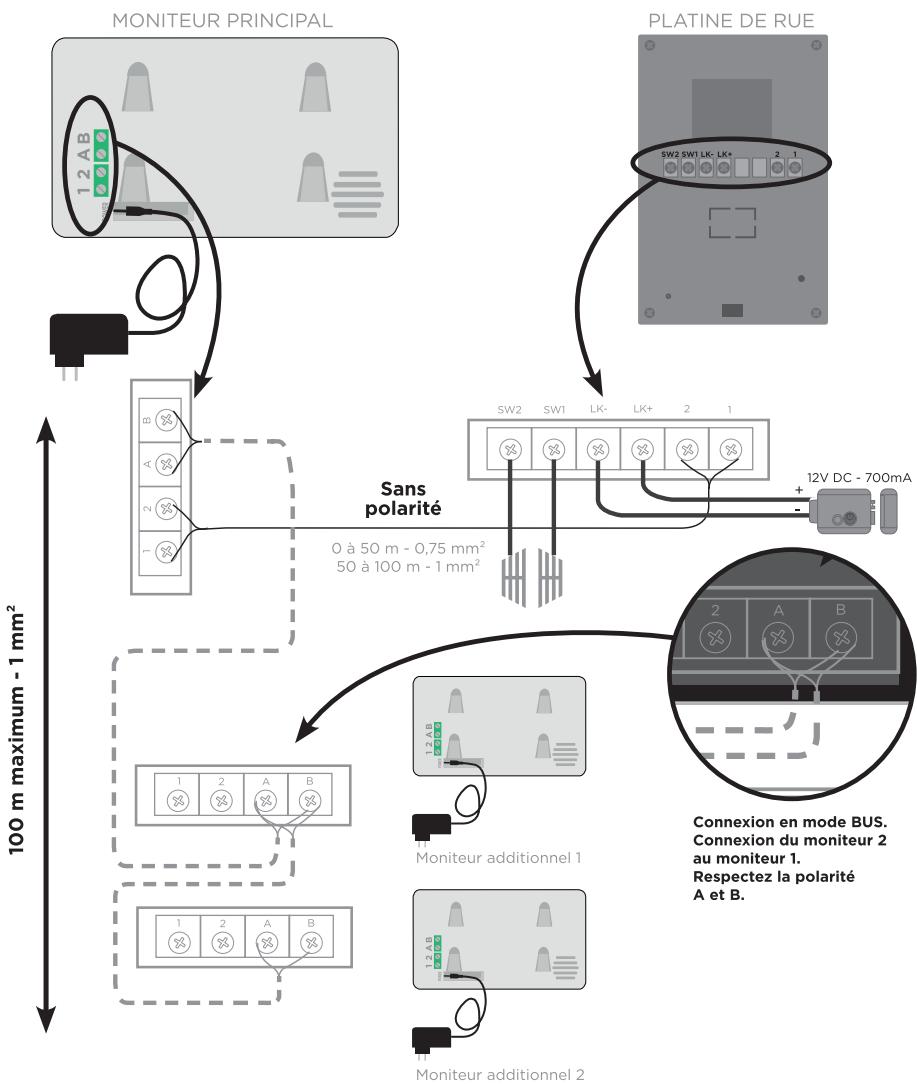

C1-Schema dcablage

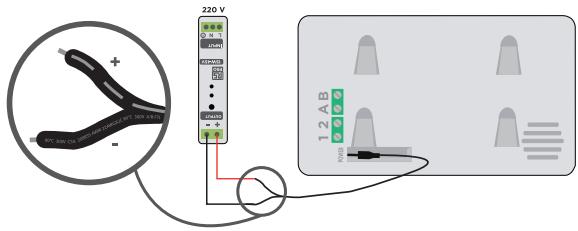

Vouvasce la possibilite de connecter le moniteur directement a vaue tableau
electrique via un transformateur * rail DIN 1de 15V DC O,8A minimum.
Des connaissances electriques etant
necessaires, nous vous conseillons de faire dans ce cas appel a un professionnel.

ATTENTION: RESPECTEZ LA POLARITE!
Le fil avec les traits gris doit être positionné sur le+.
Le fil avec les écritures doit être positionné sur le-.

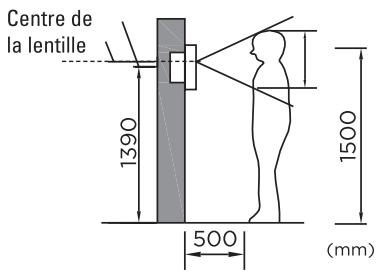

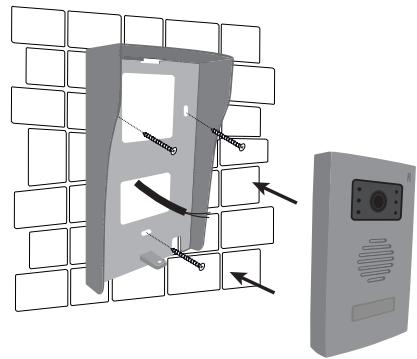

C2- Installation et raccordement

Moniteur

Platine de rue

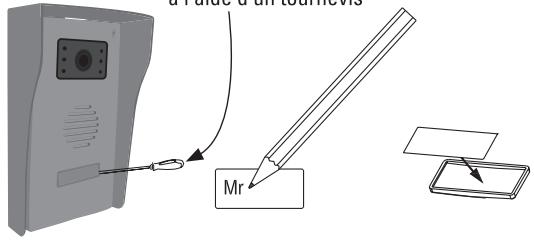

Relever délicatement la cache plastique à l'aide d'un tournevis

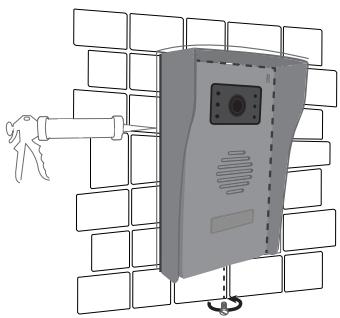

Après installation et test, placer un joint silicone transparent sans acide sur le haut et les côtes de la platine de rue (pas sur le bas) pour éviter tout risque d'infiltration.

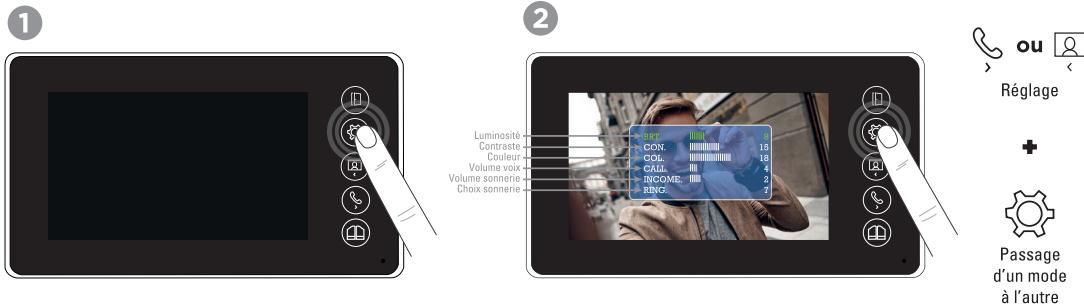

D1-Réglages

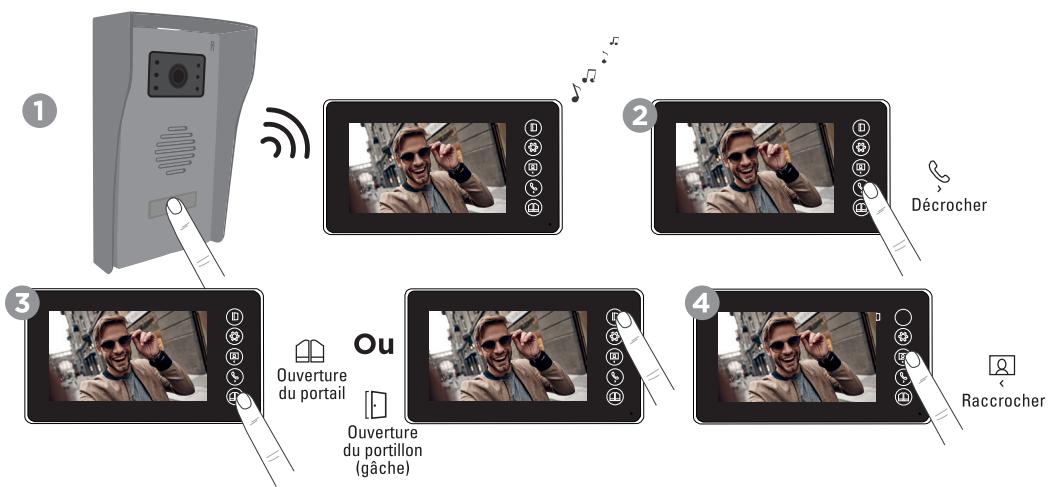

D2-Appel depuis la platine de rue

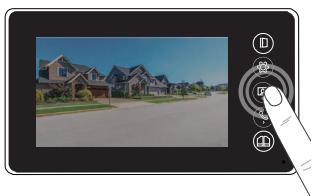

D3- Affichageamera -fonction monitoring

Vouavesaccedeschezyou àla vayextérieuredevoitre maison enclinquant sur l'icone (fonctionvideosurveillance)

Si vous souhaitez ouvrir le portail ou le portillon, cliquez d'abord sur l'icone téléphone puis sur l'icone portail ou portillon.

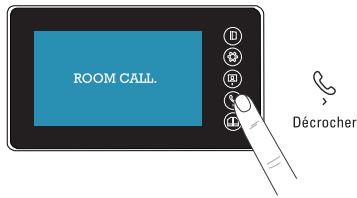

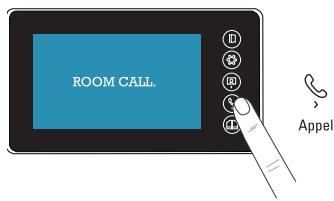

D4- Fonction intercommunication

Vouaves la possibite de connecter jusqu'a 3 moniteurs sur la meme platine de rue et de dialoguer entre moniteurs.

Moniteur 1

Moniteur 2

Moniteur 1 ou 2

E-CARACTERISTIQUES TECHNIQUES

Moniteur

Alimentation	15V DC 0,8A (avec adaptateur)
Ecran	Ecran 4.3" TFT LCD
Résolution LCD	480 x 272 pixels

Platine de rue

Matériau	Façade en-aluminium
Vision nocturne	LED infrarouge
Température de fonctionnement	-5° ~ 50°C
Angle de vue	90°
Indice de protection	IP44

Adaptateur électrique

Référence du modele	SH-6000-15V-1A
Tension d'entrée	110-240V AC
Fréquence du CA d'entrée	50/60Hz
Tension de sortie	15V DC
Courant de sortie	0.8A
Puissance de sortie	12W
Rendement moyen en mode actif	84.56%
Rendement à faible charge (10%)	77.15%
Consommation électrique hors charge	0.065W

F- ASSISTANCE TECHNIQUE

En cas de besoin, vous pouvez prendre contact avec notre assistance technique au numero ci-dessous. Notre equipe de techniciens et techniciennes, basée en France, assure un conseil avis et personnelisé.

Hotline

0 892 350 490

Service 0,15 € / min + prix appel

Horaire hotline, voir sur le site internet: scs-sentinel.com

Nous vous demandons au préalable de relever la référence de votre matériel sur la notice ou l'emballage de votre produit. Nous vous conseillons également de brancher votre matériel « en fils volants » sur une table après avoir démontré les éléments afin de facilement déterminer si c'est le matériel ou l-installation qui pose problème.

Garantie 2 ans

Conserve soigneusement le code-barre ainsi que votre justificatif d'achat, il vous sera demandé pour faire jouer la garantie.

Il est impératif de garder une preuve d'achat durant toute la période de garantie.

H- AVENTISSEMENTS

Garder une distance minimale (10 cm) autour de l'appareil pour une aération suffisante.
- Ne pas gérer l'airation par l'obstruction des ouvertures d'airation par des objets tels que journaux, nappes, rideaux, etc.
- Ne pasapprocher l'appareil de flammes nues, telles que des bougies allumées.
- Le fonctionnement normal du produit peut être perturbé par une forte interférence electromagnétique.
- Cét équipement est destiné à un usage privé uniquement.
- L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
- Cet apparéil ne doit pas être utilisé sous un climat tropical.
- La prise du réseau d'alimentation doit demeurer aisément accessible. Elle est utilisée comme dispositif de déconnexion.
- Le monitateur et l'adaptateur doivent être utilisés en interieur.
- Effectuer tous les branchements entre les éléments avant d'alimenter le kit.
- Ne brancher votre appareil qu'avac l'adaptateur fourni.
- Les éléments étant composés d'électronique, ils sont à manipuler avec précaution.
- Ne pas boucher le microphone de la platine de rue et du moniteur.
- Lors de l'installation de votre produit, ne laissez pas les emballages à la portée des enfants ou des animaux. Ils représentent une source potentielle de danger.
- Ce produit n'est pas un jouet. Il n'a pas été concu pour être utilisé par des enfants.

Avant tout entretien, débranchez vos appareils. Ne pas nettoyer le produit avec des solvents, des substances abrasives rrosives. Utiliser un simple chiffon doux pour nettoyer l'écran du moniteur. Ne rien vaporiser sur le produit.

Assurez-vous de la bonne maintenance de votre produit et vérifie fraisment l'installation pour déceler tout signe. N'utilise-pass l'appareil si une réparation ou un réglage est nécessaire. Faites appel à du personnel qualifié.

Ne jetez pas les appareils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont aptibles de contenir peuvent nuir à la santé et à l'environnement. Utilisez les moyens de collectes selectively mis à disposition par votre commune ou votre distributeur.

Courant continu

Courant alternative

Modèle de classe II

Le moniteur est destiné à une utilisation interieure uniquement

IP 44: L'unité extérieur est protégée contre l'accès aux corps étrangers solides > à 1mm et protégée contre les éclaboussures de toute direction.
