BA 551D - Aspirateur industriel NILFISK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autolaveuse industrielle (aspirateur industriel)
Marque	NILFISK
Modèle	BA 551D
Usage principal	Lavage et séchage de sols lisses (civils et industriels)
Hauteur machine	1 088 mm
Longueur machine (embouchure incluse)	1 323 mm
Largeur machine (sans embouchure)	541 mm
Capacité réservoir solution/eau propre	58 litres
Capacité réservoir eau de récupération	60 litres
Poids (sans batteries, réservoirs vides)	102 kg
Poids maximum (avec batteries, réservoirs pleins)	250 kg
Alimentation	Batterie 24 V (2 x 12 V)
Type de batteries standard	GEL, 110 Ah / 5 h
Puissance moteur aspiration	330 W
Puissance moteur brosses	480 W
Puissance moteur traction	200 W
Largeur de nettoyage	530 mm
Largeur embouchure	760 mm
Vitesse d'avance (variable)	0 à 5,6 km/h
Pression des brosses (standard / extra-pression)	20,5 kg / 27,8 kg
Niveau sonore (position opérateur)	65,8 dB(A)
Pente maximum franchissable	2 %
Diamètre brosse (disque)	530 mm
Options	Système EDS (dosage détergent), chargeur de batterie embarqué, brosses cylindriques, etc.

FOIRE AUX QUESTIONS - BA 551D NILFISK

Comment démarrer la machine BA 551D ?

Tournez la clé de contact (80) en position « I ». Vérifiez que le témoin lumineux vert (81a) est allumé (batteries chargées). Abaissez la tête et l'embouchure, puis appuyez sur le bouton-poussoir de rotation des brosses et d'aspiration (71). Poussez le panneau de commande (83) en avant pour avancer.

Comment recharger les batteries ?

Placez la clé de contact sur « 0 ». Soulevez le réservoir de récupération (40). Branchez le chargeur de batterie (externe ou embarqué) au réseau. Le témoin rouge (94) indique la charge ; le vert (92) signale la fin. Débranchez et refermez le réservoir.

Que faire si l'aspiration de l'eau de récupération est insuffisante ?

Vérifiez que le réservoir de récupération n'est pas plein, que le tuyau d'aspiration (15) est connecté, que la grille d'aspiration (36) n'est pas obstruée et que les lamelles de l'embouchure sont en bon état. Nettoyez l'orifice de compensation (39).

Comment nettoyer l'embouchure ?

Déposez l'embouchure (25) en desserrant les boutons (26). Lavez-la à l'eau, notamment les bouchains et l'orifice. Contrôlez l'état des lamelles en caoutchouc (avant et arrière) ; remplacez-les si elles sont usées. Réinstallez et équilibrez avec le bouton (27).

Comment régler le flux d'eau de lavage ?

Utilisez le bouton-poussoir de réglage du flux (82) : appuyez sur (82a) pour augmenter, sur (82b) pour réduire. La barre de visualisation (82c) indique la quantité d'eau envoyée aux brosses. Ajustez selon le degré de saleté du sol.

Comment installer les brosses/disques ?

Placez la clé de contact sur « 0 ». Positionnez la brosse sous la tête (18a). Abaissez la tête avec la pédale (11). Remettez la clé sur « I », appuyez sur (71) puis poussez légèrement le panneau (83) pour accrocher la brosse. Pour la déposer, relevez la tête et appuyez sur le bouton de déclenchement (75).

Quelles sont les précautions de sécurité essentielles ?

Ne pas utiliser en milieu inflammable ou explosif. Débranchez les batteries avant tout entretien. Portez des gants pour manipuler l'acide des batteries. Ne fumez pas pendant la charge. Gardez la machine à l'abri de la pluie et du gel.

Comment vidanger les réservoirs ?

Arrêtez la machine et soulevez la tête et l'embouchure. Pour le réservoir de récupération, utilisez le tuyau de vidange (16). Pour le réservoir de solution, utilisez le tuyau (17). Rincez à l'eau propre après vidange.

Que faire si les brosses ne tournent pas ?

Vérifiez que les batteries sont chargées (témoin rouge (81c) éteint). Si le témoin rouge est allumé, rechargez les batteries. Contrôlez aussi le connecteur des batteries (12) et les fusibles (F1, F2, etc.).

Comment entretenir les batteries au plomb (WET) ?

Contrôlez régulièrement le niveau d'électrolyte et complétez avec de l'eau distillée si nécessaire. Nettoyez le dessus des batteries. Rechargez dès que le témoin jaune (81b) s'allume pour prolonger leur durée de vie.

MODE D'EMPLOI BA 551D NILFISK

Modell/Modèle/Model/Model

: SCRUBBER-DRYER

Type/Type/Type/Type

Seriennummer/Numéro de série/Serial number/Seriennummer

Baujahr/Année de fabrication/Year of construction/Baujahr

Je soussigné certifie que les modèles ci-dessus sont fabriqués conformément aux directives et normes suivantes.

Les nombres entre parenthèses se réfèrent aux composants indiqués au chapitre Description de la machine.

But et contenu du MANUEL

Ce manuel se propose de fournir à l'opérateur toutes les informations nécessaires afin qu'il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations concernant l'aspect technique, la sécurité, le fonctionnement, l'arrêt de la machine, l'entretien, les pièces de rechange et la mise en décharge.

Avant d'effectuer toute opération sur la machine, les opérateurs et les techniciens qualifiés doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter

Nilfisk-Advance pour avoir plus de renseignements.

Destinataires

Ce manuel s'adresse à l'opérateur ainsi qu'aux techniciens préposés à l'entretien de la machine.

Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualifiés. Nilfisk-Advance ne répond pas des dommages dus à l'inobservance de cette interdiction.

Le Manuel opérateur doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromettre l'état de lisibilité.

Declaration de conformite

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

Remarque

La Déclaration de Conformité originelle CE est contenue en double exemplaire dans la documentation de la machine.

Donnees d'identification

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (34).

L'année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine.

Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l'espace suivant pour noter les données d'identification de la machine.

Modèle de la MACHINE

Numéro de série de la MACHINE

• Manuel du chargeur de batterie électronique, si équipé, qui constitue une partie intégrante de ce manuel

Les manuels suivants sont aussi disponibles : - Manuel d'entretien (consultable auprès des Services après-vente Nilfisk-Advance) - Catalogue des pièces de rechange (livré avec la machine)

PIECES De rechange et entretien

Pour toute nécessité concernant l'emploi, l'entretien et la réparation, s'adresser au personnel qualifié ou directement aux Services après-vente Nilfisk-Advance. N'utiliser que des pièces de rechange et accessoires d'origine.

Pour l'assistance ou la commande de pièces de rechange et accessoires, contacter Nilfisk-Advance en spécifiant toujours le modèle et le numéro de série de la machine.

Modifications et ameliorations

Nilfisk-Advance vise un constant perfectionnement de ses produits et se réserve le droit d'effectuer des modifications et des améliorations lorsqu'elle le considère nécessaire sans l'obligation de modifier les machines précédemment vendues.

Il est entendu que toute modification et/ou addition d'accessoires doit always être approuvée et réalisée par Nilfisk-Advance.

Capacites operationnelles

Les autolaveuses sont conçues et fabriquées pour le nettoyage (lavage et séchage) de sols lisses et solides, en milieux civils et industriels, en conditions de complète sécurité, par un opérateur qualifié.

Les autolaveuses ne sont pas adaptées au lavage de tapis ou de moquettes.

Conventions

Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées comme référées à l'opérateur en position de conduite, les mains sur le guidon (2).

Deballage/livraison

Pour déballer la machine, suivre attentivement les instructions sur l'emballage.

Lors de la livraison de la machine, contrôler attentivement que l'emballage et la machine n'ont pas été endommagés pendant le transport. Si les dommages sont évidents, garder l'emballage de façon qu'il puisse être examiné par le transporteur qui l'a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts.

Contrôler que le matériel livré avec la machine correspond à la liste suivante :

1. Documentation technique :
2. Manuel d'utilisation de l'autolaveuse
3. Manuel du chargeur de batterie électronique (si équipé) Catalogue de pièces de rechange de l'autolaveuse
4. N°1 connecteur pour chargeur de batterie (pour machines sans chargeur de batterie à bord)
5. N°2 fusibles lamellaires

Sécurité

Nilfisk-Advance utilise les symboles suivants pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses.

Pour éviter tout accident, la collaboration de l'opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résultat efficace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine.

La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l'inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la (Meilleure) garantie contre les accidents du travail et se révèle indispensable pour compléter n'importe quel programme de prévention.

Symboles utilises

DANGER!

Indique un danger qui comporte des risques, ou même la mort, pour l'opérateur.

ATTENTION!

Indique un risque potentiel d'accident pour les personnes ou de dommage matériel.

AVERTISSEMENT

Indique un avertissement sur des fonctions clé ou utiles.

Prétez la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter le Manuel opérateur avant toute opération.

Instructions generales

Les avertissements et précautions spécifiques suivants informent sur les potentiels dangers de dommages matériels ou blessures.

DANGER!

• Avant d'effectuer toute opération d'entretien/réparation, débrancher les batteries.
• Cette machine doit être utilisée uniquement par un personnel formé et autorisé. L'utilisation de la machine est interdite aux enfants et aux personnes handicapées.
• Tenir les étincelles, les flammes et les matériaux incandescents éloignés des batteries. Les batteries produisent des gaz potentiellement explosifs pendant l'utilisation ordinaire.
• Ne pas porter de bijoux quand on travaille près de composants électriques.
• Ne pas travailler sous la machine soulevée, sans des supports fixes de sécurité convenables.
• Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, inflammables et/ou explosives. Le chargement de batteries produit un gaz hydrogène très explosif. Garder le groupe réservoirs en position ouverte pendant le cycle de rechargement des batteries et effectuer l'opération exclusivement en milieux bien aérés et loin de flammes libres.

Attention!

Avant d'utiliser le chargeur de batterie, s'assurer que la fréquence et la tension indiquées sur la plaque avec numéro de série coïncident avec la tension du réseau. - Ne pas utiliser le câble du chargeur de batterie pour tirer ou transporter la machine et ne pas utiliser le câble comme poignée. Ne pas fermer de porte sur le câble du chargeur de batterie, ne pas tirer le câble sur des surfaces ou coins tranchants. Ne pas faire passer la machine sur le câble du chargeur de batterie. Tenir le câble du chargeur de batterie éloigné des surfaces chaudes. - Ne pas charger les batteries de la machine si le câble du chargeur ou la fiche sont endommagés. Si la machine ne fonctionne pas correctement, si elle est endommagée, laissée à l'extérieur ou tombée dans l'eau, la porter auprès d'un Service après-vente autorisé. Pour réduire le risque d'incendie, chocs électriques ou blessures, ne pas laisser la machine sans surveillance lorsqu'elle est branchée au réseau électrique. Débrancher le câble du chargeur de batterie du réseau électrique avant d'effectuer toute opération d'entretien. - Ne pas fumer pendant le chargement des batteries. Protéger toujours la machine du soleil, de la pluie et d'autres intempéries, pendant le fonctionnement et en état d'arrêt. Garder la machine dans un endroit couvert. - Ne pas laisser que la machine est utilisée comme jouet. Faire attention lorsque la machine est utilisée à proximité des enfants. - Ne pas utiliser à des fins autres que celles prévues dans ce manuel. Utiliser seulement les accessoires conseillés par Nifisk-Advance. - Prendre les précautions convenables afin que les cheveux, les bijoux, les parties non adhérentes des vêtements ne soient pas capturés par les parties en mouvement de la machine. Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon autonome. - Ne pas utiliser la machine sur des surfaces ayant une pente supérieure aux valeurs spécifiées. - Ne pas utiliser la machine dans des endroits très poussièreux. Pendant l'utilisation de cette machine, faire attention à sauvegarder l'intégrité des personnes et des choses. - Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d'objets. - Ne pas poser de conteneurs de liquides sur la machine. La température de travail de la machine doit être comprise entre 0°C et +40°C. La température de stockage de la machine doit être comprise entre 0°C et +40°C. L'humidité doit être comprise entre 30 % et 95 %. - Ne pas utiliser la machine comme moyen de transport. - Ne pas utiliser la machine sur des rampes ou des inclinaisons supérieures à 2 %. - Ne pas faire travailler les brosses lorsque la machine est arrêtée pour ne pas endommager le sol. En cas d'incendie, il est préférable d'utiliser un extincteur à poudre, plutot qu'un extincteur à eau. - Ne pas ALTERER pour aucune raison les protections prévues pour la machine, respecter scrupuleusement les instructions prévues pour l'entretien ordinaire. - Ne pas laisser entre d'objets dans les ouvertures. Ne pas utiliser la machine si les ouvertures sont obstruées. Garder les ouvertures de la machine libres de poussière, filasse, poils et tout autre corps étranger à même de réduire le flux d'air. - Ne pas enlever ou ALTERER les plaques apposées sur la machine. - En conditions d'emploi conformes aux indications d'utilisation correcte, les vibrations ne provoquent pas de situations de danger. Le niveau de vibrations de la machine est inférieur à 2,5 m/s² (98/37/EEC-EN 1033/1995). La machine n'est pas approuvée pour l'utilisation sur les rues publiques. - Faire attention pendant les déplacements de la machine en conditions de températures inférieures au point de congélation. L'eau présente dans le réservoir de l'eau de récupération ou dans les tuyaux pourrait se congeler et endommager sérieusement la machine. - Utiliser les brosses et les disques livrés avec la machine et leurs spécifiés dans le Manuel opérateur. L'utilisation

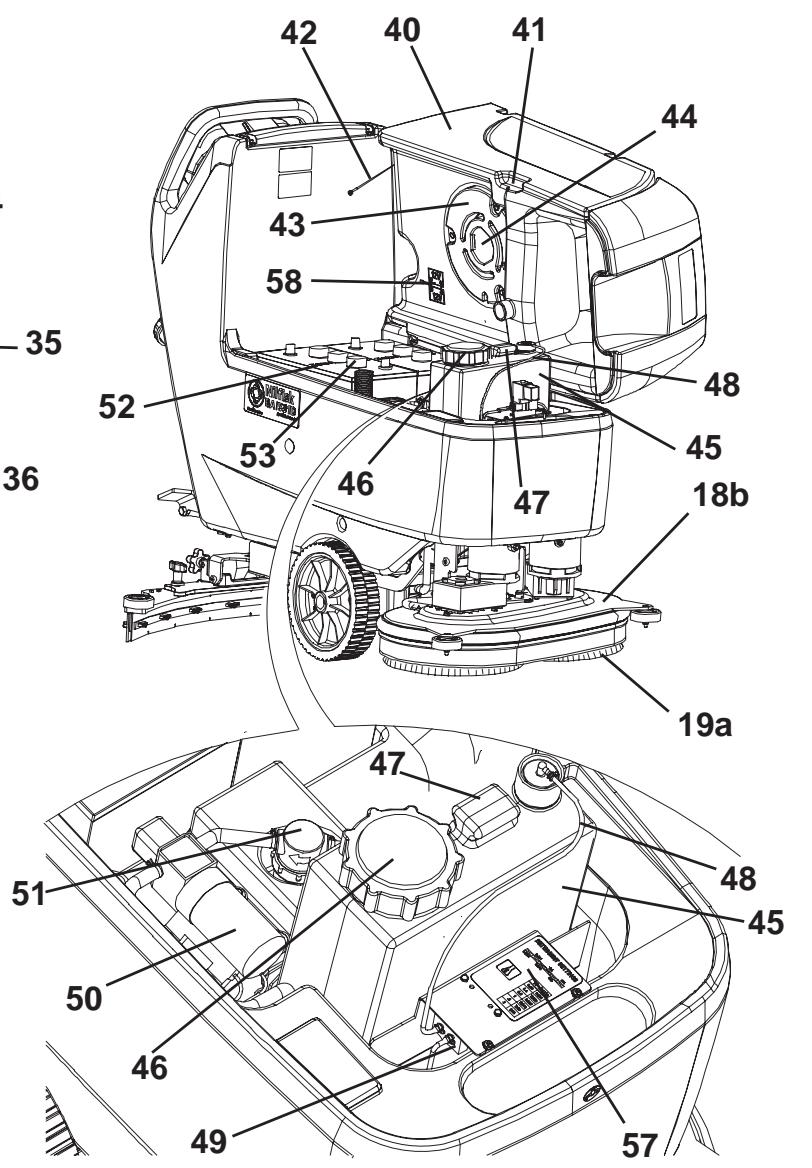

Description de la machine

1. Tableau de bord
2. Guidon
3. Panneau de commande marche (*)
4. Régulateur de vitesse de marche (*)
5. Hublot de lecture des données chargeur de batterie (optionnel)
6. Câble chargeur de batterie (optionnel)
7. Support câble chargeur de batterie (optionnel)
8. Goulot d'arrêt de replissage solution/eau propre
9. Tuyau extractible pour replissage à l'eau (optionnel)
10. Lever de soulèvement/abaissement embouchure
11. Pédale de soulèvement/abaissement tête 11a. Pédale en position de tête soulevée 11b. Pédale en position de tête baissée 11c. Commande extra-pression (optionnelle)
12. Connecteur (rouge) de branchement batteries. Ce connecteur a aussi la fonction de bouton-poussoir d'URGENCE, pour l'arrêt immédiat de toutes les fonctions.
13. Roue arrête de direction
14. Roues avant sur essieu fixe
15. Tuyau d'aspiration embouchure
16. Tuyau de vidange eau de récupération
17. Tuyau de niveau et de vidange solution/eau propre 18a. Tête porte-brosses avec un brosse/plateau support disque 18b. Tête porte-brosses avec deux brosses/plateaux support disque 18c. Tête porte-brosses avec deux brosses cylindriques 19a. Brosses/plateaux support disque 19b. Brosses cylindriques
18. Réservoir solution/eau propre
19. Réservoir eau de récapuration
20. Couvercle réservoir eau de récupération
21. Porte-objects
22. Elastique porte-documents (optionnel)
23. Embouchure
24. Boutons de fixation embouchure
25. Bouton de réglage équilibrage embouchure
26. Bouton de réglage avance rectilinéaire machine (***)
27. upération (ouvert pour le lavage) 30b. Couvercle réservoir eau de récupération (complètement ouvert)
28. Joint d'étanchéité couvercle réservoir
29. Plaque mobile de retenue couvercle
30. Plaque fixe de retenue couvercle
31. Plaque avec numéro de série/données techniques/marquage de conformité
32. Bouchon pour nettoyage tuyau d'aspiration embouchure
33. Grille d'aspiration avec fermeture automatique à flotteur
34. Goulot avant de remplissage solution
35. Filtre à éponge
36. Orifice de compensation
37. Réservoir eau de récupération (ouvert)
38. Poignée de soulèvement réservoir
39. Câble de blocage réservoir soulevé
40. Couvercle moteur système d'aspiration
41. Filtre acoustique moteur système d'aspiration
42. Réservoir détergent (^**)
43. Bouchon de remplissage réservoir détergent (^**)
44. Poignée réservoir détergent (^**)
45. Tuyau d'alimentation détergent aux brosses (^**)
46. Pompe détérent (^**)
47. Pompe (^**)
48. Filtre d'eau propre (^**)
49. Batteries
50. Bouchons batteries
51. Filtre de solution (^**)
52. Robinet solution/eau propre
53. Electrovanne
54. Table de références dosages détachant (^**)
55. Schéma de branchement batteries

( ) Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D ( ) Seulement pour autolaveuses avec système EDS - système d'alimentation du détergent (optionnel) (^*) Seulement pour autolaveuses BA 551

S311310

Tableau de BORD

1. Bouton-poussoir de rotation brosses/disques et d'activation système d'aspiration
2. Témoin lumineux bouton-poussoir de rotation brosses/disques et d'activation système d'aspiration
3. Interrupteur système d'aspiration
4. Témoin lumineux bouton-poussoir système d'aspiration
5. Bouton-poussoir de déclenchement brosses/plateaux support disque
6. Témoin lumineux bouton-poussoir de déclenchement brosses/plateaux support disque
7. Bouton-poussoir de réglage flux de détergent à l'eau de lavage (^**)
8. Témoin lumineux bouton-poussoir de réglage flux de détergent à l'eau de lavage
9. Compteur horaire (^**)
10. Clé de contact (0 - 1) (*)

BA 511 S311311

1. Indicateur état de charge batteries 81a. Témoin lumineux batteries chargées (vert) 81b. Témoin lumineux batteries demi-chargées (jaune) 81c. Témoin lumineux batteries déchargées (rouge)
2. Bouton-poussoir de réglage flux eau de lavage 82a. Bouton-poussoir d'augmentation flux 82b. Bouton-poussoir de réduction flux 82c. Barre de visualisation flux eau de lavage
3. Panneau de commande marche avant/arrière (*)
4. Régulateur de vitesse marche avant/arrière (*)

( ) Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D ( *) Seulement pour autolaveuses avec système EDS - système d'alimentation du détergent (optionnel)

BA 551 D, BA 551 CD, BA 611 D S311312

HUBLOT De lecture des donnees du chargeur de batterie (optionnel)

1. Chargeur de batterie électronique
2. Sélecteur batteries au plomb (WET) ou au gel (GEL)
3. Témoin lumineux vert (allumé : chargeur de batterie en fonction et batteries chargées)
4. Témoin lumineux jaune (allumé : chargeur de batterie en fonction et batteries demi-chargées)
5. Témoin lumineux rouge (allumé : chargeur de batterie en fonction et chargement en cours)

S311313

Structure de la machine - description

Tableau de bord (1) - Il comprend les commandes pour l'opérateur, voir le paragraphe Description des fonctions des boutons-poussoirs et des commandes.

Guidon de la machine (2) - Saisir pour déplacer la machine.

Panneau de commande marche (*) (3) - Voir le paragraphe Description des fonctions des boutons-poussoirs et des commandes.

Régulateur de vitesse marche (*) (4) - Voir le paragraphe Description des fonctions des boutons-poussoirs et des commandes.

Hublot de lecture données chargeur de batterie (optionnel) (5) - Voir le paragraphe Description des témoins lumineux des batteries.

Câble chargeur de batterie (optionnel) (6) - Brancher au réseau électrique pour charger les batteries.

Support câble chargeur de batterie (optionnel) (7) - Utiliser pour enrouler le câble du chargeur de batterie lorsqu'il n'est pas utilisé. Fixer fermement le câble.

Goulot arrêt de remplissage solution/eau propre (8) - Ouvrir pour verser la solution/l'eau propre.

Utiliser des détergents peu mousseux.

Tuyau extractible pour remplissage à l'eau (optionnel) (9) - Il facilite le remplissage à l'eau.

Lever de soulèvement/abaissement embouchure (10) - Utiliser pour soulever ou baisser l'embouchure.

Pédale de soulèvement/abaissement tête (11) - Il a les fonctions suivantes :

(11a) Pédale en position de tête soulevée (11b) Pédale en position de tête baissée (11c) Commande extra-pression (optionnelle).

Cette fonction n'est pas disponible pour les autolaveuses BA 551 D et BA 611 D avec tête porte-brosses cylindriques.

Connecteur (rouge) de branchement batteries (12) - Il branche les batteries au système électrique de la machine. Il doit être branché au chargeur de batterie externe si la machine n'est pas équipée avec le chargeur de batterie à bord. Ce connecteur a aussi la fonction de bouton-poussoir d'URGENCE, pour l'arrêt immédiat de toutes les fonctions. Si besoin est, saisir la poignée et débrancher le connecteur en le tirant énergiquement.

Roue arrêté de direction (13) - Elle permet à la machine de braquer.

Roues avant sur essieu fixe (14) - Elles supportent le poids de la machine. Roues de traction

Tuyau d'aspiration embouchure (15) - Il convole l'eau de récupération de l'embouchure au réservoir de l'eau de récupération.

Pour le nettoyer sans difficultés, enlever le bouchon (35).

Tuyau de vidange eau de récupération (16) - Il permet la vidange du réservoir de l'eau de récupération.

Tuyau de niveau et de vidange solution/eau propre (17) - Il est possible de contrôler la quantité d'eau présente dans le réservoir au moyen des repères. Déconnecter l'extrémité supérieure du tuyau pour vidanger le réservoir.

Têtes porte-brosses/plateaux support disque (18a, 18b, 18c) - Y sont installés les brosses, les plateaux support disque et les moteurs correspondants. Les têtes sont faciles à déposer (au moyen des outils) et à replacer par d'autres types de têtes. Trois types de têtes sont disponibles : avec une brosse/plateau support disque, avec deux brosses/plateaux support disque et avec deux brosses cylindriques (pour les instructions et les données voir les paragraphes spécifiques).

Brosses/disques (19a, 19b) - En fonction du type de tête, on peut avoir : brosses, plateaux support disque ou brosses cylindriques.

Réservoir solution/eau propre (20) - Il contient la solution/l'eau propre

Réservoir eau de récapération (21) - Il contient l'eau de récapération aspirée par l'embouchure.

Couvercle réservoir eau de réception (22) - Il permet de fermer hermétiquement le réservoir de l'eau de réception. Porte-objets (23) - Lieu de remise des objets.

Elastique porte-documents (optionnel) (24) - Élastique pour fixer les documents.

Embouchure (25) - Il aspire la solution après le nettoyage. Choisir l'embouchure en fonction du type de tête installée (voir le paragraphe spécifique).

Boutons de fixation embouchure (26) - Ils fixent l'embouchure à la machine.

Bouton de réglage équilibrage embouchure (27) - Il permet d'obtenir un appui équilibré des deux lamelles en caoutchouc de l'embouchure.

Bouton de réglage avance rectilinéaire machine (28 obtenir une avance rectilinéaire de la machine.

Bouton de réglage vitesse d'avance machine (29 varier la vitesse d'avance de la machine.

Couvercle réservoir eau de récupération (ouvert) - Pour le déposer, tourner la plaque (32).

Il est possible de l'ouvrir en le portant dans l'une des positions suivantes :

Ouvert pour le lavage.

(30b) Complètement ouvert.

Joint d'étanchéité couvercle réservoir (31) - Contrôler l'intégrité du joint d'étanchéité pour garantir une aspiration efficace de l'eau de récupération.

Plaques de retenue couvercle (32) et (33) - Tourner la plaque (32) pour déposer le couvercle du réservoir.

Plaque avec numéro de série/données techniques/marquage de conformité (34) - Elle indique les données de la machine.

Bouchon pour nettoyage tuyau d'aspiration embouchure (35) - Pour nettoyer le tuyau d'aspiration sans difficultés, enlever le bouchon.

Grille d'aspiration avec fermeture automatique à flotteur (36) - Nettoyer pour éviter l'interruption de l'aspiration.

Goulot avant de replissage solution (37) - Il facilite le replissage à la solution.

Filtre à éponge (38) - Il empêche l'introduction de débris ou de corps étrangers dans le réservoir.

Orifice de compensation (39) - Nettoyer pour garantir une aspiration efficace de l'eau de récupération.

Réservée eau de récupération (ouverte) (40)- Vidanger et soulever pour avoir accès aux batteries et au réservoir du détergent.

Poignée de soulèvement réservoir (41) - Saisir pour soulever le réservoir seulement s'il est vide.

Câble de blocage réservoir (42) - Il permet de garder le réservoir ouvert.

Couvercle moteur système d'aspiration (43) - Il contient le filtre acoustique et il protège le moteur du système d'aspiration.

Filtre acoustique moteur système d'aspiration (44) - Il empêche l'introduction de débris ou de corps étrangers dans le moteur du système d'aspiration et en amortit le bruit.

Réservoir détergent (*) (45) - Il contient le détergent à mélanger avec l'eau propre.

Bouchon de remplissage réservoir détergent (^**) (46) - Ouvrir pour verser le détergent dans le réservoir. Utiliser des détergents peu mousseux.

Poignée réservoir détergent (^**) (47) - Utiliser pour déplacer le réservoir.

Tuyau d'alimentation détergent aux brosses (^**) (48) - Il convoie le détergent aux brosses.

Pompe détergent (^**) (49) - Elle aspire le détergent du réservoir et le convoie aux brosses avec l'eau propre.

Pompe eau (^**) (50) - Elle aspire l'eau du réservoir et la convoie aux brosses.

Filtre eau propre (^**) (51) - Il filtre l'eau propre avant de la convoyer à la pompe et aux brosses.

Batteries (52) - Elles fournissent le courant électrique pour le fonctionnement autonome de la machine. Elles sont disponibles au plomb (WET) ou au gel (GEL).

Bouchons batteries (53) - Ils sont présents sur les batteries WET pour l'entretien.

Filtre solution (^**) (54) - Il filtre la solution avant de la convoyer à l'électrovanne et aux brosses.

Robinet solution/eau propre (55) - Il ferme le flux de l'eau.

Électrovanne (56) - Elle règle le flux de l'eau aux brosses. Si la machine est équipée avec le système EDS - système d'alimentation du détergent, elle a la fonction de robinet.

Table de références dosages détergent (*) (57) - Elle indique les pourcentages de détergent dans l'eau de lavage, qui correspondent aux valeurs indiquées sur la barre de visualisation (82c).

Schéma de branchement batteries (58) - Il indique comment les batteries doivent être branchées.

(**) Seulement pour autolaveuses avec système EDS - système d'alimentation du détergent (optionnel)

(^**) Si la machine est équipée avec le système EDS - système d'alimentation du détergent [bouton-poussoir (77) (optionnel) activé], verser de l'eau propre ou de la solution dans le réservoir.

Seulement pour tête avec une brosse/plateau support disque.

Description des fonctions des boutons-poussoirs et des commandes

Bouton-poussoir de rotation brosses/plateaux support disque et d'activation système d'aspiration (71) - Il active la rotation des brosses/plateaux support disque et le système d'aspiration. Pour arrêter la rotation des brosses/plateaux support disque, appuyer à nouveau sur le bouton-poussoir. Pour arrêter le système d'aspiration, appuyer sur le bouton-poussoir correspondant (73).

Bouton-poussoir système d'aspiration (73) - Il active et désactive le système d'aspiration.

Bouton-poussoir de déclenchement brosses/plateaux support disque (75) - Il permet de déclencher les brosses/plateaux support disque et il est activé seulement lorsque les brosses/plateaux support disque sont arrêtés.

Bouton-poussoir de réglage flux de détergent à l'eau de lavage (^**) (77) - Il active et désactive le système EDS - système d'alimentation du détergent et il permet de modifier la concentration du détergent.

Clé de contact (*) (80) - Elle active et désactive le tableau de bord.

Bouton-poussoir de réglage flux eau de lavage (82) - Il règle la quantité d'eau de lavage convoyée aux brosses.

Bouton-poussoir d'augmentation flux (82a) - Il permet d'augmenter la quantité d'eau de lavage convoyée aux brosses.

Bouton-poussoir de réduction flux (82b) - Il permet de réduire la quantité d'eau de lavage convoyée aux brosses.

Barre de visualisation flux eau de lavage (82c) - La quantité d'eau de lavage convoyée aux brosses est indiquée par l'extension de la section illuminée dans la barre.

Panneau de commande (*) (83) - Pousser en avant pour faire avancer la machine et tirer en arrière pour la faire reculer. La rotation des brosses/plateaux support disque et le flux de l'eau de lavage sont activés seulement lorsque le panneau est poussé en avant ou tiré en arrière. Les brosses/plateaux support disque s'arrêtent 1 seconde après avoir relâché le panneau.

Régulateur de vitesse marche avant/arrêt (*) (84) - Il règle la vitesse maximale de la machine lorsque le panneau de commande est à fin de course.

( ) Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D ( *) Seulement pour autolaveuses avec système EDS - système d'alimentation du détergent (optionnel)

Description des temoins lumineux et des indicateurs sur le tableau de BORD

Témoin lumineux bouton-poussoir de rotation brosses/plateaux support disque et d'activation système d'aspiration (72) - S'il est allumé, il indique que le bouton-poussoir est activé.

Témoin lumineux bouton-poussoir système d'aspiration (74) - S'il est allumé, il indique que le bouton-poussoir est activé.

Témoin lumineux bouton-poussoir de déclenchement brosses/plateaux support disque (76) - S'il est allumé, il indique que le bouton-poussoir est activé.

Témoin lumineux bouton-poussoir de réglage flux de détergent à l'eau de lavage (78) - S'il est allumé, il indique que le bouton-poussoir est activé.

Compteur horaire (optionnel) (79) - Il visualise les heures de travail de la machine.

Description des temoins lumineux et des indicateurs des batteries

Indicateur état de charge batteries (81) - Il indique l'autonomie des batteries.

Témoin lumineux vert (81a) - Allumé : batteries chargées (l'autonomie résiduelle dépend de la capacité des batteries installées et des conditions de travail).

Témoin lumineux jaune (81b) - Allumé : batteries demi-chargées (l'autonomie résiduelle est d'environ 10 minutes).

Témoin lumineux rouge (81c) - Allumé : batteries déchargées [l'autonomie résiduelle est épuisée et les batteries doivent être chargées (voir la procédure au paragraphe spécifique)].

Accessions/options

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon l'emploi spécifique de la machine :

1. Batteries GEL
2. Chargeur de batterie électronique
3. Brosses et brosses cylindriques de matériaux différents par rapport aux brosses standard
4. Disques de matériaux différents par rapport aux disques standard
5. Lamelles en caoutchouc de l'embouchure en polyuréthane
6. Système EDS - système d'alimentation du détergent
7. Roues avant et arrêt de matériaux différents
8. Compteur horaire
9. Tuyau extractible pour le replissage à la solution/à l'eau propre
10. Portedocuments

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s'adresser au revendeur agréé.

CHARACTERISTIQUES TECHNIQUES Caractéristiques techniques générales

Modèle	BA 551 (1 Brosse/plateau support disque, sans système de traction)	BA 551 D (1 Brosse/plateau support disque, avec système de traction)	BA 551 CD (2 brosses cylindriques, avec système de traction)	BA 611 D (2 brosses/plateaux support disque, avec système de traction)
Hauteur machine	1.088 mm
Capacité réservoir solution/eau propre	58 litres
Capacité réservoir eau de récapération	60 litres
Diamètre roues avant sur essieu fixe	250 mm
Pression spécifique au sol roues avant	1,2 N/mm²
Diamètre roue arrêté de direction	100 mm
Puisance moteur système d'aspiration	330 W
Puisance moteur système de traction	—	200 W
Vitesse de traction (variable)	—	de 0 à 5,6 km/h
Pente maximum franchissable	2 %
Niveau pression acoustique (position opérateur)	65,8 dB(A)
Batteries standard	GEL : (2 x 12 V) 24 V 110 Ah / 5 h
Dimensions logement batteries (largeur x longueur x hauteur)	350 x 350 x 300 mm
Dépression système d'aspiration	1.055 mm H₂O

Caractéristiques techniques avec tête porte-brosse/plateaux support disque

Modèle	BA 551 (1 Brosse/plateau support disque, sans système de traction)	BA 551 D (1 Brosse/plateau support disque, avec système de traction)	BA 611 D (2 brosses/plateaux support disque, avec système de traction)
Largeur de nettoyage	530 mm	530 mm	610 mm
Largeur embouchure	760 mm		810 mm
Longueur maximum machine	1.323 mm		1.311 mm
Largeur machine sans embouchure	541 mm		646 mm
Diamètre Brosse	530 mm		305 mm
Poids sans batteries et avec réservoirs vides	88 kg	102 kg
Poids maximum avec batteries et réservoir plein	236 kg	250 kg
Puisance moteur Brosse	480 W		350 W
Vitesse de rotation brosses	153 tr/mn		230 tr/mn
Pression brosses/plateaux support disque avec extra-pression désactivée	20,5 kg
Pression brosses/plateaux support disque avec extra-pression activée	27,8 kg

Caractéristiques techniques avec tête porte-brosses cylindriques

Modèle	BA 551 CD (2 brosses cylindriques, avec système de traction)
Largeur de nettoyage	510 mm
Largeur embouchure	760 mm
Longueur maximum machine	1.253 mm
Largeur machine sans embouchure	575,5 mm
Dimensions Brosse cylindrique (diamètre x longueur)	110 x 485 mm
Poids sans batteries et avec réservoirs vides	112 kg
Poids maximum avec batteries et réservoir plein	260 kg
Puisance moteur Brosse	400 W
Vitesse de rotation brosses cylindriques	570 tr/mn
Pression brosses cylindriques	26,5 kg

SCHEMA Electrique pour BA 551

BAT: Batterie 24V C1: Connecteur batteries C2: Connecteur chargeur de batterie CH: Chargeur de batterie (optionnel) CS: Connecteur tête EB1: Carte électronique de fonctions ES1: Télérupteurs moteurs brosses ES2: Relais système d'aspiration EV1: Électrovanne eau F1: Fusible tête F2: Fusible système d'aspiration F4: Fusible circuits de signaux HM: Compteur horaire (optionnel) M1: Moteur Brosse/plateau support disque M2: Moteur système d'aspiration

Codes des couleurs

BK: Noir BU: Bleu BN: Marron GN: Vert GY: Gris OG: Orange PK: Rose RD: Rouge VT: Violet WH: Blanc YE: Jaune

S311314

BAT: Batterie 24V C1: Connecteur batteries C2: Connecteur chargeur de batterie CH : Chargeur de batterie (optionnel) CSC: Connecteur secondaire tête porte-brosses cylindriques EB1: Carte électronique de fonctions EB2: Carte électronique système de traction ES1: Télérupteurs moteurs brosses ES2: Relais système d'aspiration EV1: Électrovanne détergent (optionnelle) F1: Fusible tête F2: Fusible système d'aspiration F3: Fusible système de traction F4 : Fusible circuits de signaux F5: Fusible déclenchement brosses/plateaux support disque F6: Fusible pompes HM : Compteur horaire (optionnel) K1: Clé de contact M1: Moteur Brosse/plateau support disque M2: Moteur système d'aspiration M3: Moteur système de traction M4: Pompe eau (optionnelle)

M5: Pompe détérgent (optionnelle) RV1: Potentiomètre vitesse RV2: Potentiomètre vitesse maximum SW1: Microinterrupteur de validation brosses/système détraction

( ) Seulement pour autolaveuses avec diamètre roue de 250 mm ( ) Seulement pour autolaveuses avec tête porte-brosses cylindriques (^ *) Seulement pour autolaveuses sans chargeur de batterie à bord

Codes des couleurs

BK: Noir BU: Bleu BN: Marron GN: Vert GY: Gris OG: Orange PK: Rose RD: Rouge VT: Violet WH: Blanc

S311315

Attention!

Des plaques adhésives appliquées sur certains points de la machine indiquent :

DANGER

• ATTENTION
• AVERTISSEMENT CONSULTATION

Lors de la lecture de ce manuel, l'opérateur doit bien comprendre le sens des symboles illustrés sur les plaques. Ne pas couvrir les plaques et les replacer immédiatement en cas d'endommagement.

Attention!

Les composants électriques de la machine peuvent être sérieusement endommagés si les batteries ne sont pas installées et branchées de façon correcte. Les batteries doivent être installées par du personnel qualifié. Configurer la carte électronique de fonctions et le chargeur de batterie (optionnel) selon le type de batteries utilisées (WET ou GEL).

Contrôler les batteries avant l'installation pour vérifier qu'elles ne sont pas endommagées.

Débrancher le connecteur des batteries et la fiche du chargeur de batterie.

Déplacer les batteries avec attention.

Installer les protections des bornes des batteries équipées avec la machine.

La machine requiert deux batteries de 12V, branchées selon le schéma (58).

La machine peut être livrée selon l'un des modèles suivants :

a) Batteries (WET ou GEL) installées sur la machine et prêtes à l'utilisation

1. Vérifier que les batteries sont branchées à la machine au moyen du connecteur (12).
2. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D)

(Seulement pour autolaveuses BA 551) : appuyer sur les interrupteurs (71) et/ou (73) pour démarrer la machine.

Si le témoin lumineux vert (81a) s'allume, les batteries sont prêtes à l'utilisation.

Si les témoins lumineux jaune (81b) ou rouge (81c) s'allument, il est nécessaire de charger les batteries (voir procédure au chapitre Entretien).

b) Batteries (WET) installées sur la machine mais sèches, c'est-à-dire sans l'électrolyte liquide

1. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
2. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
3. Déposer les bouchons (53) des batteries (52).

Attention!

L'acide sulfurique est très corrosif, manier avec beaucoup de précaution. En cas de contact avec les yeux ou la peau, rincer abondamment à l'eau et consulter un médecin.

Les batteries doivent être remplies dans un endroit bien aéré. Porter des gants de protection.

1. Remplir les éléments de la batterie avec acide sulfurique pour batteries (densité de 1,27 à 1,29 kg/l à 25°C) selon les instructions spécifiées dans le manuel des batteries. La quantité correcte de solution acide à insérer est indiquée dans le manuel des batteries.
2. Afin d'éviter d'endommager les sols à nettoyer, séchez avec un chiffon l'eau et l'acide qui se trouvent sur la partie supérieure des batteries après le chargement.
3. Laisser reposer les batteries pendant quelques minutes et remplir les éléments avec solution d'acide sulfurique, selon les instructions indiquées dans le manuel des batteries.
4. Charger les batteries (voir la procédure au chapitre Entretien).

C) sans batteries

1. Acheter des batteries adéquates (voir le paragraphe Caractéristiques techniques). Pour le choix et l'installation, s'adresser à des revendeurs de batteries qualifiés.
2. Configurer la machine et le chargeur de batterie (si équipée) selon le type de batteries (WET ou GEL) installé, comme indiqué au paragraphe suivant.

Installation des batteries et configuration du type de batteries (WET ou GEL)

Selon le type de batteries installé (WET ou GEL), configurer la carte électronique de la machine et du chargeur de batterie (si équipé), en procédant comme suit :

Configuration de la machine (seullement pour BA 551)

1. Appuyer sur les interrupteurs (71) ou (73) et remarquer ce qui se passe pendant les premières secondes de fonctionnement de la machine :
2. si le témoin lumineux vert (81a) clignote, la machine est configurée sur GEL.
3. si le témoin lumineux rouge (81c) clignote, la machine est configurée sur WET.
4. S'il est nécessaire de changer la configuration, procéder comme suit.
5. Appuyer sur les interrupteurs (71) et/ou (73) pour arrêter la machine.
6. Appuyer en même temps sur les interrupteurs (71) et (73).
7. Relacher les interrupteurs (71) et (73) après 8 secondes minimum du démarrage de la machine.
8. Dans 3 secondes, appuyer à nouveau pour peu de temps sur l'interrupteur (73) et contrôler que le témoin lumineux de la configuration désirée clignote (comme indiqué au point 1).

Configuration de la machine (seulement pour BA 551 D, BA 551 CD, BA 611 D)

1. Tourner la clé de contact (80) en position "I" et remarquer ce qui se passe pendant les premières secondes de fonctionnement de la machine :
2. si le témoin lumineux vert (81a) clignote, la machine est configurée sur GEL.
3. si le témoin lumineux rouge (81c) clignote, la machine est configurée sur WET.
4. S'il est nécessaire de changer la configuration, procéder comme suit.
5. Arrêtez le moteur en tournant la clé de contact (80) en position "0".
6. Appuyer en même temps et maintenir appuyé les interrupteurs (71) et (73), puis tourner la clé de contact (80) en position "J".
7. Relacher les interrupteurs (71) et (73) après 8 secondes minimum du démarrage de la machine.
8. Dans 3 secondes, appuyer à nouveau pour peu de temps sur l'interrupteur (73) et contrôler que le témoin lumineux de la configuration désirée clignote (comme indiqué au point 1).

Configuration du chargeur de batterie (pour machines avec chargeur de batterie à bord)

1. Déposer les vis (A, Fig. 1) de l'hublot de lecture des données du chargeur de batterie.
2. Déposer l'hublot (B).
3. Positionner le sélecteur (C) sur WET pour batteries au plomb ou sur GEL pour batteries au gel.
4. Installer l'hublot (B) et serrer les vis (A).

Installation des batteries

1. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
2. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
3. Installer les batteries.

Chargement des batteries

1. Charger les batteries (voir la procédure au chapitre Entretien).

Figure 1

S311316

Installation/dépose de la tête

Et la tête porte-brosses/plateaux support disque (18a et 18b) et la tête porte-brosses cylindriques (18c) peuvent être facilement installées sur/déposées de la machine.

Pour la procédure d'installation/dépose, voir la procédure relative au chapitre Entretien.

Remarque

Lors de l'installation/dépose de la tête, il peut être nécessaire de replacer aussi l'embouchure, puisque leurs largeurs doivent être identiques. Pour accoupler correctement la tête et l'embouchure, voir le paragraphe Installation de l'embouchure.

Installation/dépose des brosses/plateaux support disque

1. Sur la machine équipée de la tête spéciale, les brosses (A, Fig. 2) et les plateaux support disque (B) avec disques (C) peuvent être installés, en fonction du traitement à effectuer sur le sol.
2. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "0". (Seulement pour autolaveuses BA 551) : appuyer sur les interrupteurs (71) et/ou (73) pour arrêter la machine.
3. Porter au minimum le régulateur de vitesse (84), si équipé, en le tournant dans le sens inverse des aiguilles d'une montre.
4. Positionner les brosses (A) ou les plateaux support disque (B) sous la tête correspondante (18a) ou (18b).
5. Basculer la tête sur les brosses/plateaux support disque en appuyant sur la pédale (11).
6. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "I".
7. Appuyer sur le bouton-poussoir de rotation brosses/disques et d'activation système d'aspiration (71).
8. Pousser légèrement le panneau (83) en avant pour permettre l'accrochage des brosses/plateaux support disque, puis le relâcher. Si besoin est, répéter la procédure jusqu'à l'accrochage des brosses/plateaux support disque.

Figure 2

S311317

Attention!

(Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : ne pas pousser à fond le panneau (83) afin d'éviter tout mouvement de la machine.

Pour accrocher les brosses/plateaux support disque, il suffit d'appuyer sur le panneau (83) en exerçant une légère pression qui actionne seulement les moteurs des brosses/plateaux support disque.

1. Pour déposer les brosses/plateaux support disque, il est nécessaire de soulever la tête en appuyant sur la pédale (11), puis appuyer sur le bouton-poussoir (75) (si présente) et attendre jusqu'à ce que la brosse/plateau support disque tombe au sol.

(Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "0".

(Seulement pour autolaveuses BA 551) : appuyer sur le bouton-poussoir (71).

Si la machine n'est pas équipée avec le système de déclenchement automatique (bouton-poussoir 75), déposer manuellement la Brosse/plateau support disque du moyeu, en la tournant dans le sens contraire au sens de rotation.

Types de brosses disponibles

Modèles de 305 mm	Modèles de 530 mm
08603842 - Prolene	08837025 - Prolene
08603872 - Midlite Grit 180	08837028 - Midlite Grit 180
08603873 - Midgrit 240	08837029 - Midgrit 240
08603874 - Prolite	08837026 - Prolite
08603875 - Union Mix	08837027 - Union Mix

Suggestions pour le choix des brosses/disques

Modèles	Midlite Grit 180	Midgrit 240	Prolene	Prolite	Union Mix
Nettoyage général :
Béton
Terrazzo
Carreaux de céramique/de carrière
Marbre
Carreaux de vinyle
Carreaux de caoutchouc
Polissage :
Carreaux de caoutchouc
Marbre
Carreaux de vinyle

Installation/dépose des brosses cylindriques (seulement pour BA 551 CD)

1. Positionner la clé de contact (80) sur "0".
2. Soulever la tête porte-brosses cylindriques en appuyant sur la pédale (11).
3. Déposer les boutons (A, Fig. 3) et les portillons (B) en les poussant vers le bas, en exerçant une pression sur les boutons.
4. Insérer les brosses cylindriques (C).

Les brosses cylindriques peuvent être installées soit d'un côté soit de l'autre.

1. Installer les portillons (B) et les fixer avec les boutons (A).
2. Pour déposer les brosses cylindriques, exécuter les étapes de 1 à 5 dans l'ordre inverse.

Figure 3

S311318

Types de brosses cylindriques disponibles

Modèles de 485 mm

909 5823 000 - Polypropylène 0,40

909 5825 000 - Nylon rigide 0,60

909 5824 000 - Nylon moelleux 0,45

Suggestions pour le choix des brosses cylindriques

Modèles	Polypropylène 0,40	Nylon rigide 0,60	Nylon moelleux 0,45
Nettoyage général :
Béton
Terrazzo
Carreaux de céramique/de carrière
Marbre
Carreaux de vinyle
Carreaux de caoutchouc

Installation de l'embouchure

1. Installer l'embouchure (25) et la fixer avec les boutons (26), puis connecter le tuyau d'aspiration (15) à l'embouchure.
2. Au moyen du bouton (27) régler l'embouchure de façon que la lamelle en caoutchouc arrêté touche le sol pour toute sa longueur et que la lamelle en caoutchouc avant se trouve légèrement détaché du sol.

Accouplement des embouchures avec les têtes porte-brosses/plateaux support disque

Modèle tête	Modèle embouchure
Tête avec une brosse (18a), diamètre brosse : 530 mm	Aluminium (Fig. 6), largeur 760 mm
Tête avec deux brosses (18b), diamètre brosse : 305 mm	Acier (Fig. 5), largeur 810 mm
Tête avec deux brosses cylindriques (18c), longueur brosse : 485 mm	Aluminium (Fig. 6), largeur 760 mm

Remplissage du réservoir de la solution ou de l'eau de lavage

Remarque

Si la machine est équipée avec le système EDS - système d'alimentation du détergent [bouton-poussoir (77) (optionnel) activé], verser de l'eau propre ou de la solution dans le réservoir.

1. Ouvrir le goulot (8).
2. (Pour autolaveuses sans système EDS - système d'alimentation du détergent)

Remplir le réservoir (20) avec une solution adéquate au travail à effectuer.

Ne jamais remplir complètement le réservoir de la solution, mais laisser toujours quelques centimètres du bord.

Suivre tous les instructions de dilution sur l'étiquette du conteneur du produit chimique utilisé pour la solution.

La température de la solution ne doit jamais être supérieure à 40°C.

Avertissement!

Utiliser exclusivement des détergents liquides peu mousseux et non inflammables, ajustés pour les machines utilisées.

(Pour autolaveuses avec système EDS - système d'alimentation du détergent)

Remplir le réservoir (20) avec de l'eau propre.

Ne jamais remplir complètement le réservoir de l'eau propre, mais laisser toujours quelques centimètres du bord.

La température de l'eau ne doit jamais être supérieure à 40°C.

Remplissage du réservoir du détergent (pour autolaveuses avec système EDS - système d'alimentation du détergent)

1. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
2. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
3. Ouvrir le bouchon (46).
4. Remplir le réservoir (45) avec un détergent adéquat au travail à effectuer (détergent à haute concentration). Ne jamais remplir complètement le réservoir du détergent, mais laisser toujours quelques centimètres du bord.

Avertissement

Utiliser exclusivement des détergents liquides peu mousseux et non inflammables, ajustés pour les machines utilisées.

Remarque

Si le tuyau d'alimentation (48) est vide (en cas d'un système nouveau, d'un système vidé pour effectuer le nettoyage, etc.), pour accélérer le remplissage du tuyau, il peut être convenable d'effectuer un ou plusieurs cycles de vidange du système EDS - système d'alimentation du détergent (voir la procédure au chapitre Entretien).

Mise en marche de la machine

1. Préparer la machine comme indiqué au paragraphe suivant.
2. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "l". (Seulement pour autolaveuses BA 551) : appuyer sur les interrupteurs (71) et/ou (73) pour démarrer la machine. Contrôler que le témoin lumineux vert (81a) s'allume (batteries chargées). Dans le cas où le témoin lumineux jaune (81b) ou rouge (81c) s'allume, repositionner la clé de contact sur "0" et charger les batteries (voir la procédure au chapitre Entretien).
3. Se porter sur le lieu de travail :
4. en poussant la machine les mains sur le guidon (2) (seulement pour autolaveuses BA 551). en dé ère pour la marche arrière (seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D). La vitesse d'avance maximale peut être réglée au moyen du régulateur (84).
5. Basculer l'embouchure (25) au moyen du levier (10).
6. Basculer la tête porte-brosses/plateaux support disque en appuyant sur la pédale (11).
7. Appuyer sur le bouton-poussoir de rotation brosses/disques et d'activation système d'aspiration (71).
8. Activer les boutons-poussoirs de réglage du flux de l'eau de lavage (82) selon le besoin et en fonction du nettoyage à effectuer.
9. Commencer le travail de nettoyage, en manœuvrant la machine comme indiqué à l'étape 3. Si besoin est, régler la vitesse maximale au moyen du régulateur (84).

Arrêt de la machine

1. arrête la machine au moyen du guidon (2) (seulement pour autolaveuses BA 551).
2. Arrêtez la machine en relâchant le panneau (83) (seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D).
3. Arrêter les brosses et le système d'aspiration en appuyant sur les boutons-poussoirs (71) et (73).
4. Soulever la tête porte-brosses/plateaux support disque en appuyant sur la pédale (11).
5. Soulever l'embouchure (25) au moyen du levier (10).
6. S'assurer que la machine ne peut pas bouger de façon autonome.

Machine au travail (lavage/sechage)

1. Mettre la machine en marche comme prévu au paragraphe suivant.
2. Si besoin est, activer les boutons-poussoirs de réglage du flux de l'eau de lavage (82) selon le besoin et en fonction du nettoyage à effectuer.
3. Si besoin est, arrêter la machine et régler encore le bouton de réglage (27) de l'équilibrage de l'embouchure (25).

Avertissement!

Afin d'éviter d'endommager les sols à nettoyer, ne pas tenir en rotation les brosses/plateaux support disque lorsque la machine est arrêtée, en particulier si l'on travaille avec la fonction d'extra-pression activée.

Réglage du flux de détergent à l'eau de lavage

(Pour autolaveuses avec système EDS - système d'alimentation du détergent)

Pour contrôler le pourcentage actuel de détergent convoyé à l'eau de lavage, procéder comme suit :

1. Désactiver le bouton-poussoir de réglage du flux (A, Fig. 4) [le témoin lumineux (B) doit être éteint].
2. Appuyer et maintenir appuyé le bouton-poussoir de réglage du flux (A). Dans les 3 premières secondes après l'activation du bouton-poussoir, la barre (C) s'allume pour indiquer le pourcentage, comme illustré dans la figure.

Pour modifier le pourcentage actuel de détergent convoyé à l'eau de lavage, procéder comme suit :

1. Désactiver le bouton-poussoir de réglage du flux (A, Fig. 4) [le témoin lumineux (B) doit être éteint].
2. Appuyer et maintenir appuyé le bouton-poussoir de réglage du flux (A) jusqu'à ce que le témoin lumineux (B) clignote.
3. Relâcher le bouton-poussoir (A). Appuyer à nouveau pour peu de temps sur le bouton-poussoir pour passer au pourcentage successif indiqué sur la barre (C) ; répéter la procédure jusqu'à rejoindre le pourcentage désiré.
4. Attendre jusqu'à ce que le témoin lumineux (B) arrête de clignoter et que la barre (C) indique à nouveau le flux de l'eau de lavage : le nouveau pourcentage est configuré.

Remarque

La configuration du pourcentage de détergent reste mémoire même après la coupure de la machine.

Figure 4

S311319

Travail avec la fonction d'extra-pression des brosses/plateaux support disque

1. En cas de sol particulièrement sale, il est possible d'augmenter la pression des brosses/plateaux support disque sur le sol, en portant la pédale (11) sur la position (11c).

Avertissement

La fonction d'extra-pression ne peut pas être activée quand la tête porte-brosses cylindriques (18c) est installée.

Déchargement des batteries pendant le travail

1. Tant que le témoin lumineux vert (81a) reste allumé, les batteries permettent le fonctionnement normal de la machine. Lorsque le témoin lumineux vert (81a) s'éteint et le témoin lumineux jaune (81b) s'allume, procédez au rechargement des batteries, parce que l'autonomie résiduelle de fonctionnement de la machine n'est que de quelques minutes (variables en fonction des caractéristiques de la batterie utilisée et du nettoyage à effectuer).

Lorsque le témoin lumineux rouge (81c) s'allume, l'autonomie est épuisée. Après quelques secondes, les brosses/plateaux support disque s'arrêtent automatiquement ; seulement le système d'aspiration et le système de traction (ce dernier seulement pour les autolaveuses BA 551 D, BA 551 CD, BA 611 D) restent en fonction, pour permettre d'essuyer des endroits évientuels de sol mouillé et d'amener la machine dans le lieu de rechargement.

Avertissement!

Ne pas insister à utiliser la machine avec batteries déchargées, pour ne pas endommager les batteries en réduisant leur vie utile.

Vidange des reservoirs

Un système de fermeture automatique à flotteur (36) bloque le système d'aspiration lorsque le réservoir de l'eau de récupération (21) est plein.

Le blocage du système d'aspiration peut être détecté grâce à l'augmentation soudaine de la fréquence du bruit du moteur d'aspiration.

Avertissement!

Si le système d'aspiration s'arrête pour causes accidentelles (par exemple pour l'intervention prématurée du flotteur pendant un déplacement soudain de la machine), pour le démarrer, arrêter le système en appuyant sur le bouton-poussoir (73), puis ouvrir le couvercle (22) et vérifier que le flotteur dans la grille (36) est au niveau de l'eau; enfin, fermer le couvercle (22) et appuyer sur le bouton-poussoir (73).

Lorsque le réservoir de l'eau de récupération (21) est plein, le vider en procédant comme suit.

Vidange du réservoir de l'eau de récupération

1. Arrêter la machine.
2. Soulever la tête porte-brosses/plateaux support disque en appuyant sur la pédale (11).
3. Soulever l'embouchure (25) au moyen du levier (10).
4. Porter la machine dans la zone destinée à l'écoulement.
5. Vider le réservoir de l'eau de récupération au moyen du tuyau flexible (16). Le travail effectué, rincer le réservoir à l'eau propre. Si équipé, utiliser le tuyau extractible (9).

Vidange du réservoir de la solution/de l'eau propre

1. Exécuter les étapes de 1 à 4 ci-dessus.
2. Vider le réservoir de la solution au moyen du tuyau flexible (17). Le travail effectué, rincer le réservoir à l'eau propre.

Vidange du conteneur déchets des brosses cylindriques (seulement pour tête porte-brosses cylindriques)

1. Arrête la machine.
2. Avec la tête porte-brosses cylindriques baissée, déposer le conteneur déchets (D, Fig. 3) en le tirant latéralement à l'aide de la poignée (E).
3. Vider et laver le conteneur déchets (D), puis l'installer en engageant les dispositifs de retenue.

Apres l'utilisation de la machine

Le travail effectué, avant de laisser la machine :

1. Déposer les brosses/plateaux support disque en procédant comme indiqué au paragraphe spécifique.
2. Vider les réservoirs (20 et 21) et le conteneur déchets (D, Fig. 3) comme indiqué au paragraphe spécifique.
3. Effectuer les opérations d'entretien prévues après l'utilisation de la machine (voir le chapitre Entretien).
4. Garder la machine dans un endroit sec et propre, avec les brosses/plateaux support disque et l'embouchure déposés ou soulevés.

Inactivite prolongee de la machine

Si on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d'effectuer les opérations suivantes :

1. Effectuer les opérations prévues au paragraphe Après l'utilisation de la machine.
2. Débrancher le connecteur (12) des batteries.

Premiere periode d'utilisation

Après les 8 premières heures d'utilisation, contrôlez le serrage des éléments de fixation et de connexion de la machine et vérifiez que les parties visibles sont intactes et sans pertes.

Entretien

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier.

Veuillez trouver ci-dessous le plan d'entretien programmé. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à définir par le responsable de l'entretien.

Attention!

Les opérations doivent être effectuées avec la machine arrêtée et avec les batteries débranchées.

En outre, lire attentivement toutes les instructions du chapitre Sécurité avant d'effectuer toute opération d'entretien.

Toutes les opérations d'entretien programme ou extraordinaire doivent être effectuées par du personnel qualifié ou par un Service après-vente autorisé.

Dans ce manuel, après le plan d'entretien programme, seulement les procédures des opérations d'entretien les plus simples et les plus récurrentes sont indiquées.

Pour les procédures des autres opérations d'entretien prévues par le plan d'entretien programme, se référer au manuel d'entretien consultable auprès des Services après-vente.

PLAN d'entretien programme

Procedure	Quotidienne, après l'utilisation de la machine	Hebdomadaire	Semestrielle	Annuelle
Chargement des batteries
Nettoyage de l'embouchure
Nettoyage des brosses/disques
Nettoyage des réservoirs, de la grille d'aspiration avec flotteur et contrôle du joint d'étanchéité du couvercle
Contrôle et remplacement des lamelles en cauchoc de l'embouchure
Nettoyage du filtr de la solution/de l'eau propre
Nettoyage du moteur du système d'aspiration
Contrôle du niveau du liquide des batteries WET
Contrôle du serrage des vis et des écrous			(1)
Contrôle ou remplacement des charbons des moteurs des brosses/plateaux support disque				(2)
Contrôle ou remplacement des charbons du moteur du système d'aspiration				(2)
Contrôle ou remplacement des charbons du moteur du système de traction (seulement pour BA 551 D et BA 611 D)				(2)

(1): Et après les 8 premières heures de travail. (2): Opération d'entretien de ressort d'un Service après vente autorisé Nilfisk-Advance.

Remarque

Charger les batteries lorsque le témoin lumineux jaune (81b) ou rouge (81c) s'allume ou à la fin de chaque cycle de nettoyage.

Avertissement!

Garder les batteries chargées prolonge leur vie.

Avertissement!

Lorsque les batteries sont déchargees, les recharger dès que possible, afin de ne pas réduire leur durée de vie utile. Contrôler la charge des batteries au moins une fois par semaine.

Avertissement!

Pour le chargement des batteries avec un chargeur de batterie externe, utiliser un chargeur de batterie ajusté au type de batteries installées.

Attention!

Le chargement des batteries WET produit un gaz hydrogène très explosif. Charger les batteries dans un endroit bien aéré et loin de flammes libres. Ne pas fumer pendant le chargement des batteries. Garder le réservoir ouvert pendant tout le cycle de rechargement des batteries.

Attention!

Pendant le rechargement des batteries, faire attention à d'éventuelles pertes de liquide des batteries. Ce liquide est très corrosif. En cas de contact avec les yeux ou la peau, rincer abondamment à l'eau et consulter un médecin.

Opérations préalables

1. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
2. Porter la machine dans la zone destinée au chargement des batteries.
3. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "0". (Seulement pour autolaveuses BA 551) : appuyer sur les interrupteurs (71) et/ou (73) pour arrêter la machine.
4. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
5. Exclusivement pour batteries WET :
6. Contrôler le niveau de l'électrolyte dans les batteries (52)
7. Si besoin est, nettoyer la surface supérieure des batteries.
8. Charger les batteries selon une des procédures suivantes, en fonction de la présence ou absence du chargeur de batterie électronique (90) sur la machine.

Chargement des batteries avec chargeur de batterie externe

1. Contrôler si le chargeur de batterie externe est adéquat en se référant au manuel spécifique. La tension nominale du chargeur de batterie doit être de 24 V.
2. Débrancher le connecteur (12) des batteries et le brancher au chargeur de batterie externe.
3. Brancher le chargeur de batterie au réseau électrique.
4. Une fois que le chargement est terminé, débrancher le chargeur de batterie du réseau électrique et du connecteur (12).
5. (Exclusivement pour batteries WET) Contrôler le niveau de l'électrolyte dans les batteries et fermer tous les bouchons (53).
6. Brancher le connecteur (12) des batteries à la machine.
7. Saisir la poignée (41) et baisser le réservoir (40) avec soin.

Chargement des batteries avec chargeur de batterie (optionnel) installé sur la machine

1. Brancher le câble (6) du chargeur de batterie au réseau électrique [la tension et la fréquence de réseau doivent coïncider avec les valeurs correspondantes du chargeur de batterie, indiquées sur la plaque avec numéro de série (34) de la machine].

Lorsque le chargeur de batterie est branché au réseau électrique, toutes les fonctions de la machine sont automatiquement exclues.

Le témoin lumineux rouge (94) allumé fixe sur le tableau de bord du chargeur de batterie indique que le chargeur de batterie est en train de charger les batteries.

1. Lorsque le témoin lumineux vert (92) s'allume, le cycle de chargement des batteries est terminé.
2. Le cycle de chargement terminé, débrancher le câble (6) du chargeur de batterie du réseau électrique et l'enrouler autour du logement correspondant (7).
3. Saisir la poignée (41) et baisser le réservoir (40) avec soin.

Remarque

Pour de plus amples informations relatives au fonctionnement du chargeur de batterie (90), se référer au manuel spécifique.

Controle des HEURES de travail de la machine

(Seulement pour machines avec compteur horaire)

1. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "l".
2. Appuyer sur l'interrupteur (73) et lire sur le compteur horaire (79) le numéro total des heures de travail (lavage/séchage) effectuées par la machine.
3. Appuyer à nouveau sur l'interrupteur (73).
4. Positionner la clé de contact (80) sur "0".

Remarque

Pour un bon séchage, l'embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.

Avertissement!

Lors du nettoyage de l'embouchure, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

1. Porter la machine sur un sol plat.
2. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "0".

(Seulement pour autolaveuses BA 551) : appuyer sur les interrupteurs (71) et/ou (73) pour arrêter la machine.

1. Basculer l'embouchure (25) au moyen du levier (10).
2. Desserrer les boutons (26) et déposer l'embouchure (25).
3. Déconnecter le tuyau d'aspiration (15) de l'embouchure.
4. Laver et nettoyer l'embouchure en acier (Fig. 5) ou en aluminium (Fig. 6). Nettoyer en particulier les bouchains (A, Fig. 5 ou 6) et l'orifice (B). Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu'elles ne présentent pas de coupures ou déchirures; en cas contraire, les remplacer (voir la procédure au paragraphe suivant).
5. Pour la reprise, procéder dans l'ordre inverse de la dépose.

Controle et remplacement des lamelles en caoutchouc de l'embouchure

1. Nettoyer l'embouchure en acier (Fig. 5) ou en aluminium (Fig. 6) comme indiqué au paragraphe précédent.
2. Contrôler que les bords (E, Fig. 5 ou 6) de la lamelle en caoutchouc avant (C) et les bords (F) de la lamelle en caoutchouc arrêté (D) se posent simultanément sur le marbre de contrôle, et en toute leur longueur; en cas contraire, régler leur hauteur en procédant selon les instructions suivantes :
3. Dégager le tirant (G, Fig. 5 ou 6) et desserrer les écrous papillons (H, Fig. 5) ou décrocher les dispositifs de retenue (M, Fig. 6)
4. Desserrer les boutons (I) et régler la lamelle en caoutchouc avant (C, Fig. 5 ou 6), puis serrer les boutons.
5. présentent pas de coupures ou déchirures; en cas contraire, les remplaçer en procédant comme suit.

Contrôler que l'arête (J) de la lamelle en caoutchouc arrêtée n'est pas usée; en cas contraire, tourner la lamelle en caoutchouc, en remplaçant l'arête usée avec l'une des trois arêtes intactes. Si toutes les arêtes sont usées, remplacer la lamelle en caoutchouc en procédant comme suit :

• Dégager le tirant (G), déposer les écrous papillons (H) ou décrocher les dispositifs de retenue (M), replacer la bande de retenue (K) et replacer/tourner la lamelle en caoutchouc arrêté (D). Pour la reprise, procéder dans l'ordre inverse de la dépose.
• Dévisserez les boutons (I) et déposer la bande de retenue (L), puis replacer la lamelle en caoutchouc avant (C).

Pour le remplacement, procéder dans l'ordre inverse de la dépose.

Après le remplacement (ou renversement) des lamelles en caoutchouc, régler leur hauteur comme décrit à l'étape précédente.

1. Connecter le tuyau d'aspiration (15) à l'embouchure.
2. Reposer l'embouchure (25) et serrer les boutons (26).
3. Si besoin est, régler le bouton de réglage (27) de l'équilibrage de l'embouchure.

Figure 5

S311320

Figure 6

S311326

Avertissement

Lors du nettoyage des brosses/disques/brosses cylindriques, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

1. Déposer les brosses/disques de la machine comme prévu au chapitre Utilisation.
2. Nettoyer et laver les brosses/disques avec de l'eau et du détergent.
3. Contrôler que les brosses/disques sont intacts et non excessivement usés; en cas contraire, les remplacer.
4. Sur la tête porte-brosses cylindriques, déposer le conteneur déchets (D, Fig. 3) en le tirant latéralement à l'aide de la poignée (E).

Vider et laver le conteneur déchets (D), puis l'installer en engagant les dispositifs de retenue.

Nettoyage des reservoirs, de la GRILLE d'aspiration avec flotteur et controle du JOINT d'etancheite du couvercle

1. Porter la machine dans la zone destinée à l'écoulement.
2. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "0". (Seulement pour autolaveuses BA 551) : appuyer sur les interrupteurs (71) et/ou (73) pour arrêter la machine.
3. Ouvrir le couvercle (A, Fig. 7) et le porter dans la position de lavage (L).
4. Nettoyer et laver à l'eau propre le couvercle (A), les réservoirs (B et C) et la grille d'aspiration avec fermeture automatique à flotteur (D). Vider l'eau des réservoirs au moyen des tuyaux (16 et 17).
5. Si besoin est, dégager les dispositifs de retenue (E), ouvrir la grille (D), récapituler le flotteur (F) et nettoyer soigneusement ; enfin reposer en place.
6. Contrôler l'intégrité du joint d'étanchéité (G) du couvercle du réservoir.

Remarque

Le joint d'étanchéité (G) permet la création d'une dépression dans le réservoir, nécessaire à l'aspiration de l'eau de récupération.

Si besoin est, déposer le joint d'étanchéité (G) de son logement (H) et le remplacer. Lors de la reprise du nouveau joint d'étanchéité, positionner le raccord (I) dans la zone centrale arrêtée indiquée dans la figure.

1. Contrôler aussi l'intégrité et l'efficacité de la surface d'appui (J) du joint d'étanchéité (G).
2. Contrôler que l'orifice de compensation (K) n'est pas obstrué ; en cas contraire, le nettoyer.

Remarque

L'orifice (K), en permettant la compensation de l'air dans l'interstice du couvercle, contribue à la création de dépression dans le réservoir.

1. Fermer le couvercle (A).

Figure 7

S311321

Nettoyage du filtré du moteur du systeme d'aspiration

1. Porter la machine sur un sol plat.
2. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "0". (Seulement pour autolaveuses BA 551) : appuyer sur les interrupteurs (71) et/ou (73) pour arrêter la machine.
3. Ouvrir le réservoir de l'eau de récupération.
4. Si besoin est, vider l'eau du réservoir au moyen du tuyau, de façon à contrôler le filtré.
5. Contrôler que le préfiltre est propre. Si besoin est, le nettoyer à l'eau et à l'air comprimé, puis l'installer à nouveau.
6. Exécuter les étapes 1, 2 et 3 dans l'ordre inverse.

Nettoyage du filtre de la solution

(Pour autolaveuses sans système EDS - système d'alimentation du détergent)

1. Porter la machine sur un sol plat.
2. (Seulement pour autolaveuses BA 551 D, BA 551 CD, BA 611 D) : positionner la clé de contact (80) sur "0". (Seulement pour autolaveuses BA 551) : appuyer sur les interrupteurs (71) et/ou (73) pour arrêter la machine.
3. Fermer le robinet (A, Fig. 8) de la solution situé sous la machine, derrière la roue arrière droite. Le robinet (A) est fermé quand il se trouve dans la position (B) par rapport aux tuyaux; il est ouvert quand il se trouve dans la position (C).
4. Déposer le couvercle transparent (D), puis déposer le filtre filtrant (E). Les nettoyer et les reposer sur le support (F).

Remarque

Positionner correctement le filtre filtrant (E) dans le logement (G) du support (F).

1. Ouvrir le robinet (A).

Figure 8

S311322

Nettoyage du filtre de l'eau PROPRE

(Pour autolaveuses avec système EDS - système d'alimentation du détergent)

1. Porter la machine sur un sol plat.
2. Positionner la clé de contact (80) sur "0".
3. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
4. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
5. Soulever légèrement le tuyau (A, Fig. 9), puis dévisser le couvercle transparent (B) et déposer le filtre filtrant (C) du filtre de l'eau propre (F). Les nettoyer et les reposer sur le support (D).

Remarque

Positionner correctement le filet filtrant (C) dans le logement (E) du support (D).

1. Reposer le tuyau (A) et le filtre (F).

Controle/remplacement des fusibles

1. Débrancher le connecteur (12) des batteries.
2. Déplacer le tuyau de vidange de l'eau de récupération (16).
3. Si équipé, déposer le câble (I, Fig. 10) du chargeur de batterie du logement (J).
4. Déposer les vis (A) et déplacer le tableau (B) avec soin en dégageant la bague en caoutchouc (K) de son logement dans le tableau (B).
5. Contrôler/remplacer les fusibles suivants :

1. Exécuter les étapes de 1 à 4 dans l'ordre inverse.

Figure 9

Figure 10

Depose/repose de la TETE porte-brosses/plateaux support disque/porte-brosses cylindriques

Et la tête porte-brosses/plateaux support disque (18a et 18b) et la tête porte-brosses cylindriques (18c) peuvent être facilement installées sur/déposées de la machine.

Remarque

Lors de l'installation/dépose de la tête, il peut être nécessaire de replacer aussi l'embouchure, puisque leurs largeurs doivent être identiques. Pour accoupler correctement la tête et l'embouchure, voir le paragraphe Installation de l'embouchure.

Dépose

1. Porter la machine sur un sol plat.
2. Déposer les brosses/plateaux support disque en procédant comme indiqué au paragraphe spécifique. Ne pas déposer les brosses cylindriques.
3. Basculer la tête porte-brosses/plateaux support disque en appuyant sur la pédale (11).
4. Si équipés, déposer les goupilles (B, Fig. 11) et le ressort à gaz (A).
5. Débrancher la connexion électrique (D) des moteurs des brosses/plateaux support disque.
6. Déconnecter le raccord (E) du tuyau de la solution.
7. Déposer les vis (C), puis déposer la tête porte-brosses/plateaux support disque (F).

Repose

1. Pour la reprise, procéder dans l'ordre inverse de la dépose, en suivant les instructions ci-dessous :

Lorsque la tête porte-brosses cylindriques (18c) est installée sur la machine, le ressort à gaz (A) ne doit pas être installé.

Figure 11

S311325

Nettoyage du reservoir du detergent

(Pour autolaveuses avec système EDS - système d'alimentation du détergent)

Nettoyer le réservoir du détergent (45) en procédant comme suit :

1. Porter la machine dans la zone destinée à l'écoulement.
2. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16). Fermer le couvercle (22).
3. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
4. Dévisser le bouchon et déconnecter le tuyau (48) du réservoir (45).
5. Déposer le réservoir en le dégageant des dispositifs de retenue.
6. Laver et nettoyer le réservoir dans la zone destinée à l'écoulement.
7. Reposer le réservoir (45) et le connecter au tuyau (48).
8. Après la vidange du réservoir du détergent, il pourrait être nécessaire de vidanger le système EDS - système d'alimentation du détergent (voir la procédure au paragraphe suivant).

Vidange du systeme EDS - systeme d'alimentation du detergent

(Pour autolaveuses avec système EDS - système d'alimentation du détergent) 1. Nettoyer le réservoir du détergent en procédant comme indiqué au paragraphe précédent. Pour éliminer toute trace de détergent dans les tuyaux et dans la pompe du détergent, procéder comme suit. 2. Saisir la poignée (41) et baisser le réservoir (40) avec soin. 3. Démarrer la machine en tournant la clé de contact (80) en position "I". 4. Actionner le système EDS - système d'alimentation du détergent en appuyant sur le bouton-poussoir (77). Contrôler que le témoin lumineux (78) du bouton-poussoir s'allume. 5. Appuyer en même temps sur les boutons-poussoirs (77 et 82a), jusqu'à ce que le témoin lumineux (78) du bouton-poussoir commence à clignoter (après 5 secondes environ). 6. Relacher les boutons-poussoirs et attendre jusqu'à ce que le témoin lumineux (78) arrête de clignoter et que le système d'aspiration soit activé. 7. Aspirer les traces de détergent sur le sol. 8. Positionner la clé de contact (80) sur "0". 9. Saisir la poignée (41) et soulever le réservoir (40) avec soin, puis vérifier que le tuyau (48) est vide; en cas contraire, répéter les étapes de 3 à 9.

Remarque

Le cycle de vidange dure 30 secondes environ, ensuite la fonction d'aspiration, permettant d'éliminer les traces de solution, est activée automatiquement.

L'opération de vidange peut être effectuée même avec le réservoir du détergent (45) plein d'eau ; de cette façon on effectue un lavage à fond du système.

Il est convenable d'effectuer ce type de vidange lorsque le système EDS - système d'alimentation du détergent est très sale/incrusté après de longues périodes d'inactivité/d'absence de nettoyage de la machine.

L'opération de vidange peut être effectuée aussi pour accélérer le remplissage du tuyau d'alimentation du détergent avec le réservoir (45) plein et le système encore vide.

L'opération de vidange, en cas de nécessité, peut être effectuée plusieurs fois de suite.

DEPISTAGE DES PANNES

Problème	Cause possible	Remède
Les moteurs ne fonctionnent pas ;aucun témoin lumineux ne s'allume	Le connecteur (12) des batteries est débranché	Connector
	Batteries complètement déchargées	Charger les batteries
La machine ne rouge pas(Seulément pour autolaveuses BA 551 D, BA 551 CD, BA 611 D)	La machine a été démarrée par la clé de contact (80) en appuyant sur le panneau (83)	Positionner la clé de contact (80) sur “0”, puis répéter la procédure de mise en marche sans appuyer sur le panneau (83)
Les brosses ne tournent pas ;le témoin lumineux rouge (81c) est allumé	Batteries déchargées	Charger les batteries
Aspiration de l'eau de récapérationinsuffisante	Réserveir de l'eau de récapération (21) plein	Vider le réservoir
	Tuyau flexible (15) déconnecté de l'embouchure	Connector
	Grille d'aspiration (36) obstruée ou flotteur en position fermée	Nettoyer la grille ou contrôle le flotteur
	Embouchure (25) sale ou lamelles en caoutchuc de l'embouchure usées ou endommagées	Nettoyer et contrôle l'embouchure
	Couvercle des réservoirs pas bien fermé ou joint (31) endommagé ou orifice de compensation (33) obstrué.	Fermer correctement le couvercle ou replacer le joint ou nettoyer l'orifice de compensation
Flux de solution aux brosses insuffisant	Filtre de la solution (54) ou de l'eau propre (51) sale	Nettoyer le filtré
	Réserveir (21) sale (orifice de sortie obstrué)	Nettoyer
Traces laissées par l'embouchure	Débris sous les lamelles en caoutchuc de l'embouchure	Enlever les débris
	Lamelles en caoutchuc de l'embouchure usées, ébréchées ou déchirées	Remplacer les lamelles en caoutchuc
	Embouchure non équilibré au moyen du bouton de réglage (27)	Equilibrer

Remarque

Si la machine a été achetée avec un chargeur de batterie optionnel installé, elle ne peut pas fonctionner sans cet appareil. En cas de panne du chargeur de batterie, s'adresser à un Service après-vente autorisé.

Pour de plus amples informations, se référer au manuel d'entretien consultable auprès des Services après-vente NILFISK-ADVANCE.

Mise en decharge

Effectuer la mise en décharge de la machine auprès d'un dém olisseur autorisé.

Avant d'effectuer la mise en décharge de la machine, il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d'hygiène de l'environnement en vigueur :

Batteries Brosses/disques Tuyaux et pièces en matériel plastique Parties électriques et électroniques (*)

(*): Notamment pour la mise en décharge des parties électriques et électroniques, s'adresser auprès du centre Nilfisk-Advance le plus proche.
