MAX 158 - Amplificateur de basse PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur combo basse
Caractéristiques techniques principales	1 x 15" haut-parleur, 20W RMS, 3 canaux (1 canal basse, 1 canal micro, 1 canal instrument)
Alimentation électrique	220-240V, 50/60Hz
Dimensions approximatives	38 x 38 x 40 cm
Poids	15 kg
Compatibilités	Compatible avec divers instruments à cordes, microphones et appareils audio externes
Fonctions principales	Contrôle de tonalité, réverbération intégrée, entrée auxiliaire pour lecteur MP3
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande, réparabilité limitée en raison de la conception intégrée
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Idéal pour les répétitions et les petits concerts, bon rapport qualité-prix pour les débutants

FOIRE AUX QUESTIONS - MAX 158 PEAVEY

Quel est le poids du PEAVEY MAX 158 ?

Le PEAVEY MAX 158 pèse environ 11,3 kg.

Comment régler le son pour obtenir un meilleur rendu ?

Essayez de commencer avec les réglages de tonalité à la position médiane, puis ajustez progressivement les graves, médiums et aigus selon vos préférences.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez si le câble d'alimentation est correctement branché et assurez-vous que la prise fonctionne. Si le problème persiste, contactez le service client.

Comment brancher un instrument sur le PEAVEY MAX 158 ?

Utilisez un câble jack 6,35 mm pour brancher votre instrument à l'entrée située à l'avant de l'amplificateur.

Le son grésille, que faire ?

Vérifiez les connexions de votre instrument et de l'amplificateur. Assurez-vous également que vos cordes et vos câbles sont en bon état.

Puis-je utiliser le PEAVEY MAX 158 pour des concerts en extérieur ?

Oui, mais il est recommandé de l'utiliser dans un environnement contrôlé ou de le placer à l'abri des intempéries.

Comment régler la réverbération sur le PEAVEY MAX 158 ?

Utilisez le bouton de réverbération sur le panneau de contrôle pour ajuster le niveau de réverbération selon vos besoins.

Le haut-parleur ne fonctionne pas, que faire ?

Vérifiez si le haut-parleur est bien connecté et si l'amplificateur est en mode opérationnel. Si le problème persiste, il peut être nécessaire de le faire vérifier par un professionnel.

Comment nettoyer le PEAVEY MAX 158 ?

Utilisez un chiffon doux légèrement humide pour nettoyer l'extérieur de l'amplificateur. Évitez les produits chimiques agressifs.

Où trouver des pièces de rechange pour le PEAVEY MAX 158 ?

Vous pouvez commander des pièces de rechange auprès de revendeurs agréés PEAVEY ou sur leur site officiel.

MODE D'EMPLOI MAX 158 PEAVEY

la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION : Risque de choc électrique - NE PAS OUVRIR !

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.

AVERTISSEMENT : Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide d'utilisation pour des avertissements supplémentaires.

ATTENTION : L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant :

C E

1. Lisez ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prêtez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité à proximité de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez-la conformément aux instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité d'une source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie d'une prise de terre en utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les câblages pour éviter toute déconnexion accidentelle.
11. N'utilisez que des fixations approuvées par le fabricant.
12. Lors de l'utilisation sur pied ou sur un poteau de support, assurez-vous, en cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci.
13. Il est conseillé de déconnecter du secteur l'unité en cas d'orage ou de durée prolongée sans utilisation.
14. Seul un technicien agréé par le fabricant est à même de réparer ou de contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages dus à la manipulation, à l'utilisation ou au stockage (humidité, ...).
15. Ne déconnectez jamais la prise de terre de votre unité.
16. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
17. Note pour les Royaumes-Uni : Si les couleurs des connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :

a) Le connecteur vert et jaune doit être connecté au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur bleu doit être connecté au terminal noté N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal noté L, correspondant à la couleur rouge du guide.

1. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne doit être posé sur celui-ci.
2. Une exposition à de hauts niveaux sonores peut conduire à des dommages de l'audition irréversibles. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte auditive après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de santé américain (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée :

Durée par jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ ou inférieur	115

D'après les études menées par l'OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes de l'audition chez la plupart des sujets. Le port d'un système de protection (casque, oreillettes de filtrage, ...) doit être observé lors de l'opération de cette unité, ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes les personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

GARDER CES INSTRUCTIONS

Amplificateurs pour basse

Merci d'avoir choisi un amplificateur pour basses Peavey. Cette gamme d'amplificateurs offre une haute qualité sonore, le tout dans une unité compacte et pratique qui pourra être utilisée facilement. Sa conception en fait un outil parfait pour les débutants, les improvisations ou les répétitions. L'intégration de la prise source (CD, Tape) vous offrira la possibilité de jouer accompagné de vos morceaux préférés et la prise casque vous permettra un usage en toute intimité et à tout moment.

Avant d'utiliser votre amplificateur, il est important de s'assurer que l'unité dispose du câble d'alimentation fourni d'origine. Vous pourrez trouver le voltage requis imprimé à l'arrière de votre unité. Chaque composant du produit est numéroté. Référez-vous au diagramme du panneau avant compris dans ce manuel pour identifier par un numéro les différentes parties.

Pour un usage en toute sécurité pour vous et votre unité, veuillez lire ce manuel avec attention.

Caractéristiques

• Contrôle Vintage avec une circuiterie TransTube® offrant une sonorité d'amplificateurs à lampes.
• Choix de pré-réglages d'égalisation
• Contrôle de gain
• Égalisation multibande
• Prise pour écouteurs
• Connexion d'entrée source (CD, magnétophone...). Haut-parleur spécialement accordé.
• Circuiterie de protection DDT™

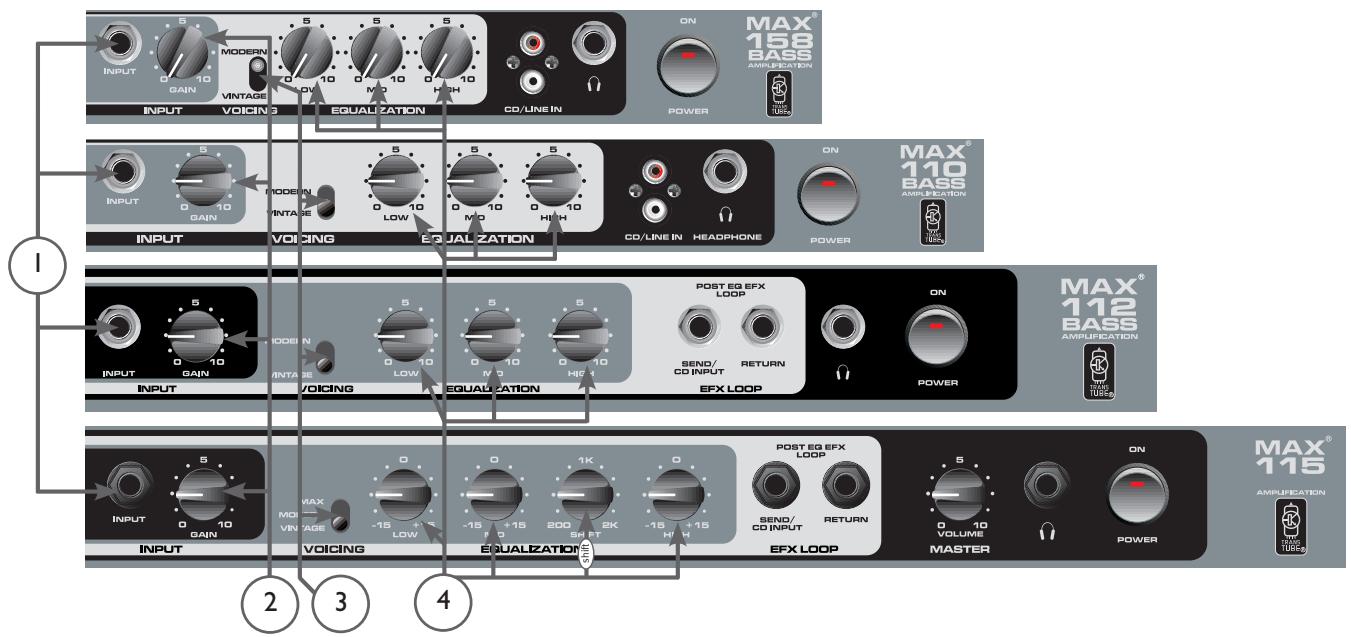

Jack d'entrée

Branchez votre basse dans cette prise de 1/4". Connectez votre basse avant de mettre l'amplificateur sous tension.

Gain

Ce contrôle permet le réglage du gain d'entrée du préamplificateur et il fonctionne en conjonction avec le préréglage de voie sélectionné (Voir 3, Tonalités). En tournant horairement ce contrôle, vous augmenterez le gain, mais le réglage final dépendra du niveau de sortie de votre basse (actif ou passif) ainsi que de votre style de jeu.

Réglage du style de tonalités (Voicing)

Le sélecteur de tonalité offre de nombreuses pré-égalisations ainsi que différentes modélisations de type TransTube® pour reproduire les sonorités des amplis les plus célèbres.

Modern - Egalisation sans modélisation basée sur le son de la côte ouest des années 80.

Vintage - Egalisation basée sur la modélisation Transtube reproduisant le son des amplificateurs à lampes.

MAX - Egalisation sans modélisation, basée sur les amplificateurs Peavey les plus classiques. (sur le MAX 115 seulement)

Égalisation

La section EQ permet d'ajuster la tonalité du modèle d'amplificateur sélectionné dans la section Voicing (3) et fait réagir l'égalisation en fonction du modèle de tonalité sélectionné pour un rendu similaire à celui des différents réglages. Ces contrôles, sur les modèles MAX 158, 110 et 112 sont de type passif (les contrôles interagissent en fonction des réglages), par ailleurs le MAX 115 possède un égaliseur de type actif avec des réglages indépendants.

Low - Tourner horairement ce contrôle pour augmenter les graves.

Mid - Tourner fréquences médiums.

Shift (Max 115 seulement) - Ce contrôle permet une égalisation semi-paramétrique qui définit la fréquence de coupure ou d'ouverture du contrôle Mid. Tourner ce contrôle de la droite vers la gauche augmentera cette fréquence sur une plage allant de 200 Hz à 2 kHz.

High - Tourner ce contrôle dans le sens horaire pour augmenter les aigus.

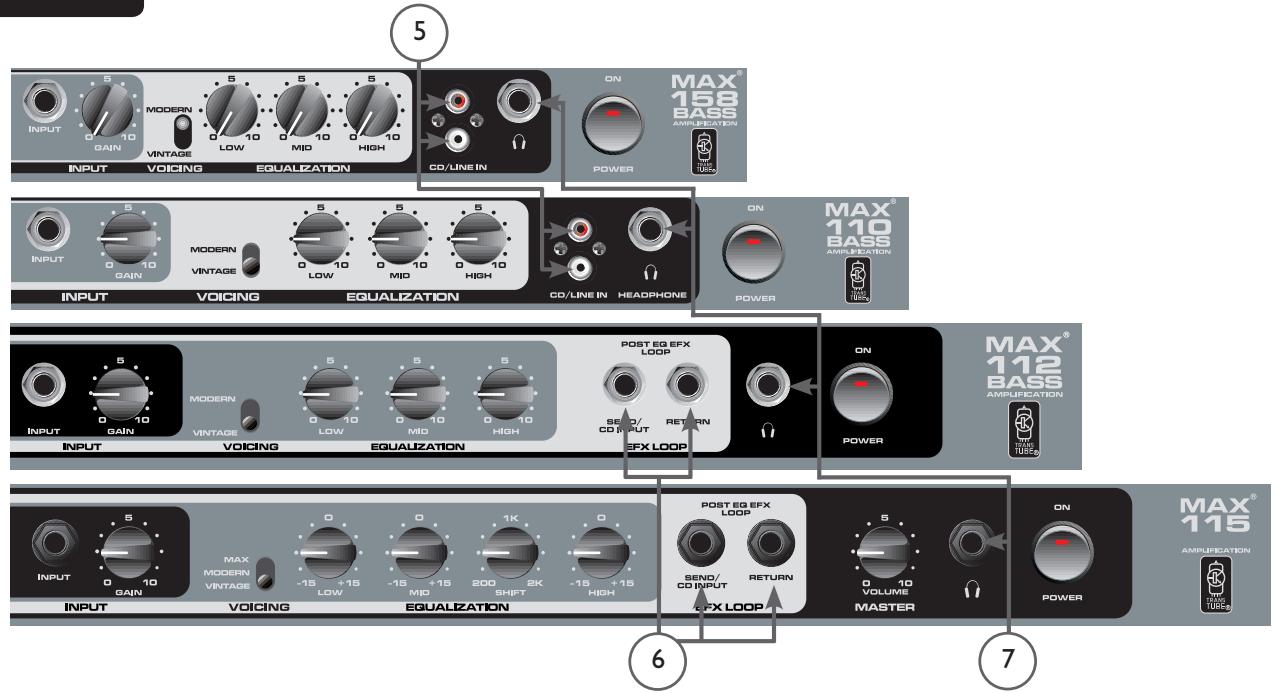

RCA CD/Jacks en ligne (MAX® 158 et 110 uniquement)

Ces entrées RCA vous permettent de connecter une source stéréo à travers votre amplificateur pour pouvoir jouer par-dessus (cassette, CD ou autre).

Boucle Post-EQ EFX (MAX 112 et 115 seulement)

Cette section vous permet de connecter un effet ou d'ajouter, par exemple, un lecteur de CD post-EQ, c'est-à-dire après vos réglages sur la section d'égalisation (voir 4).

Send/CD Input Cette prise standard de 1/4" e source audio (CD ou cassette) à travers votre amplificateur et de jouer par dessus (cassette, CD ou autre). Cette prise vous permet également de brancher l'entrée d'une unité d'effet à votre amplificateur MAX. (Voir Return ci-dessous).

Return. Utilisé en conjonction avec l'entrée Send/CD Input, cette prise vous permet de compléter la boucle d'effet en branchant la sortie de votre unité d'effets dans la prise Return.

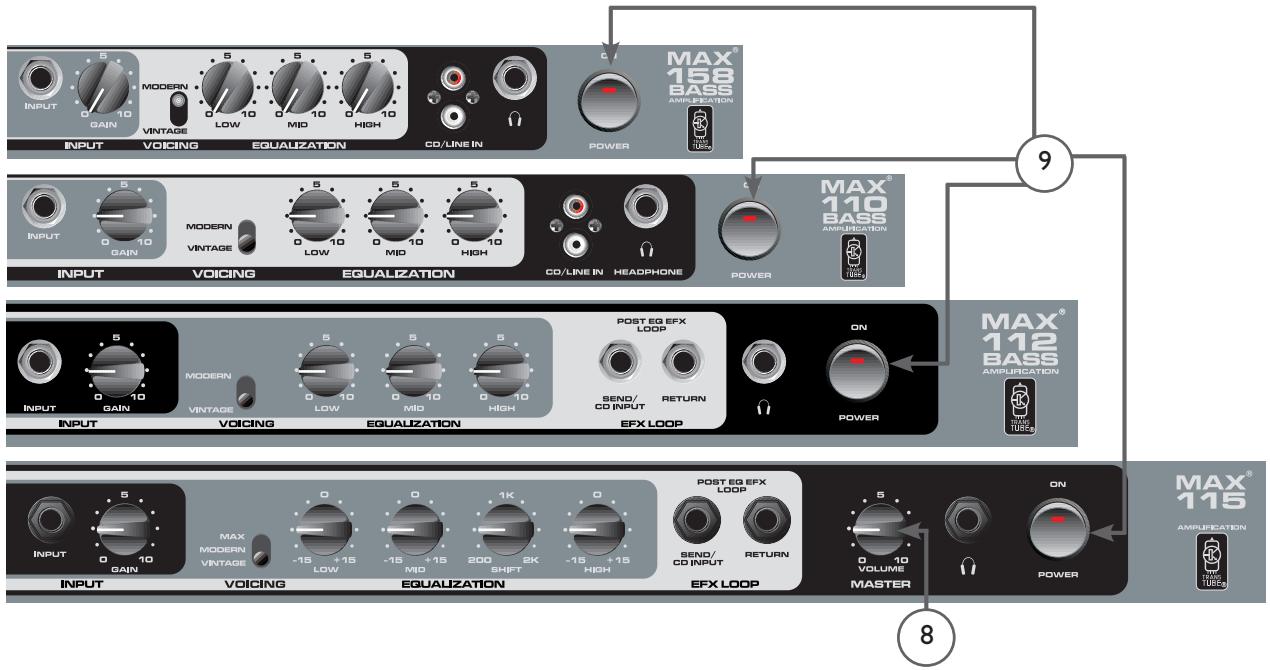

Entreée casque

Cette prise d'entrée au standard de 1/4'' vous permet la connexion d'écouteurs stéréo à votre amplificateur. Tournez le contrôle de gain au plus bas avant d'utiliser les écouteurs. Tournez le potentiomètre de gain tout doucement de manière à obtenir un niveau d'écoute confortable. Quand les écouteurs sont connectés à l'amplificateur, le haut-parleur est automatiquement désactivé.

Ce contrôle ajuste le volume du préamplificateur. Tourner ce contrôle augmentera le niveau de sortie général.

Intérupteur d'alimentation

Ce sélecteur à deux positions permet d'alimenter l'unité lorsqu'il est positionné sur ON. Une LED rouge s'illumine pour indiquer que l'amplificateur est sous tension.

AVERTISSEMENT : L'interrupteur ne coupe qu'une seule borne du courant principal. Une énergie électrique dangereuse peut être présente dans l'amplificateur lorsque l'interrupteur est sur la position OFF.

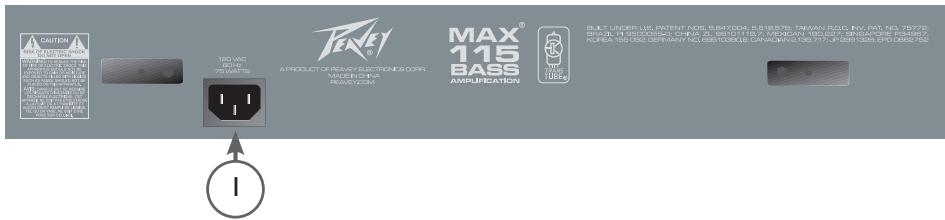

Connecteur IEC

Ceci est une connexion d'alimentation standard de type IEC. Vous trouverez le cordon adapté aux besoins électriques dans le carton de votre unité.

Ne jamais retirer la terre de tout équipement. Ceci est fourni pour votre sécurité. Si la prise utilisée ne dispose pas de la terre, un adaptateur spécifique devra être utilisé pour un branchement adéquat. Pour un usage en toute sécurité, assurez-vous que tout votre équipement soit correctement branché à la masse.

Puissance mesurée :

15 watts RMS sous 4 ohms,

nominale à 1 kHz, 120 VAC ligne

Domestique

50 watts, 60 Hz, 120 VAC

Export

50 watts, 50/60 Hz, 230 V AC

Les spécifications suivantes sont

mesurées à 1 kHz avec tous les réglages de preset à 5 en tonalité.

"Modern"

Sensibilité d'entrée :

Niveau d'entrée nominal (Modern) :

-12,4 dBV, 240 mV RMS

Niveau d'entrée maximum :

6,0 dBV, 2,0 VRMS

Entrée ligne tape/CD:

Impédance : Haute, 1 MΩ

Niveau d'entrée nominal :

5,60 dBV, 1,90 V RMS

Sortie casque

Niveau de sortie nominal :

100 mW sous 8 ohms

(déconnexion du HP principal)

Niveau d'entrée nominal :

canal clair, 20 Hz à 20 kHz)

Plus de 78 dB en dessous de la

puissance mesurée

(Hauteur x largeur x profondeur)

14.375" × 12.563" × 8.875"

(366 mm x 320 mm x 226 mm)

Poids :

17.5 lbs (7.94 kg)

Puissance mesurée :

20 watts RMS sous 4 ohms.

Domestique

50 watts, 60 Hz, 120 VAC

Export

50 W, 50/60 Hz, 230 V AC

Les spécifications suivantes sont mesurées à 1 kHz avec tous les réglages de preset à 5, tonalité "Modern".

Sensibilité d'entrée :

Niveau d'entrée nominal (Modern) :

-15,4 dBV, 170 mV RMS

Niveau d'entrée maximum :

7,04 dBV, 2,25 V RMS

Entrée ligne tape/CD:

Niveau d'entrée nominal :

8,79 dBV, 2,75 V RMS

Sortie casque

Niveau de sortie nominal :

100 mW sous 8 ohms

(déconnexion du HP principal)

Niveau d'entrée nominal :

canal clair, 20 Hz à 20 kHz)

Plus de 73 dB en dessous de la

puissance mesurée

(Hauteur × largeur × profondeur)

17.653" x 15.375" x 11.188"

(449 mm x 391 mm x 285 mm)

Poids :

25,4 lbs (11,5 kg)

Puissance mesurée :

40 watts RMS sous 8 ohms, puissance nominale à 1 kHz, ligne 120 VAC.

Domestique

75 watts, 60 Hz, 120 VAC

Export

75 watts, 50/60 Hz, 230 VAC

Les spécifications suivantes sont mesurées à 1 kHz avec tous les réglages de preset à 5 et la tonalité "Modem".

Sensibilité d'entrée :

Niveau d'entrée nominal (Modern) : -15,4 dBV, 170 mV RMS. Niveau d'entrée maximum : 7,04 dBV, 2,25 V RMS.

Entrée ligne tape/CD:

(Utiliser un câble stéréo). Impédance : Haute, 33 kΩ. Niveau d'entrée nominal : +7,23 dBV, 2,3 V RMS.

Boucle d'effet

Niveau d'envoi et de retour nominal : +7,23 dBV, 2,3 V RMS

Sortie casque

Niveau de sortie nominal : 235 mW sous 8 ohms (déconnexion du haut-parleur principal).

Niveau d'entrée nominal :

Canal clair, 20 Hz à 20 kHz. Plus de 72 dB en dessous de la puissance mesurée.

Dimensions

(Hauteur x Largeur x Profondeur) : 21,25" x 18,188" x 12,125" (540 mm x 462 mm x 308 mm)

Poids :

37.0 lbs (16.8 kg)

Puissance mesurée :

60 watts RMS sous 4 ohms, puissance nominale à 1 kHz, 120 VAC ligne.

Consommation électrique :

(Domestique) 75 watts, 60 Hz, 120 VAC. (Export) 75 watts, 50/60 Hz, 220-240 VAC.

Les spécifications suivantes sont mesurées à 1 kHz avec tous les réglages de preset à 5, la tonalité "Modern" et le volume Master sur 10 :

Sensibilité d'entrée :

Niveau d'entrée nominal (Modern) : -15,5 dBV, 168 mV RMS. Niveau d'entrée maximum : 7,04 dBV, 2,25 V RMS.

Entrée ligne tape/CD :

(UTILISER un câble stéréo) Impédance : Haute, 100 k ohms. Niveau d'entrée nominal : -8,0 dBV, 398 mV RMS.

Boucle d'effet

Niveau d'envoi et de retour nominal : -10 dBV, 325 mV RMS.

Sortie casque

Niveau de sortie nominal : 320 mW sous 8 ohms (déconnexion du HP principal).

Niveau d'entrée nominal :

Canal clair, 20 Hz à 20 kHz) Plus de 90 dB en dessous de la puissance mesurée.

Dimensions

(Hauteur x Largeur x Profondeur) : 24,125" x 21,188" x 13,125" (613 mm x 538 mm x 334 mm)

Poids :

57.8 lbs (26.2 kg).
