MAX 112 - Ampli basse PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur basse
Caractéristiques techniques principales	1 x 12" haut-parleur, 200 Watts RMS, 400 Watts en crête
Alimentation électrique	230V AC, 50/60Hz
Dimensions approximatives	45 x 38 x 40 cm
Poids	18 kg
Compatibilités	Compatible avec la plupart des guitares basses électriques
Puissance	200 Watts RMS
Fonctions principales	Égaliseur 3 bandes, entrée pour pédale d'effet, sortie DI
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Peavey
Sécurité	Ne pas exposer à l'eau, utiliser avec une prise de terre appropriée
Informations générales utiles	Idéal pour les répétitions et les petits concerts, sonorité claire et puissante

FOIRE AUX QUESTIONS - MAX 112 PEAVEY

Comment puis-je résoudre un problème de faible volume sur mon Peavey Max 112 ?

Assurez-vous que le volume principal et le volume de l'égaliseur sont réglés correctement. Vérifiez également que les câbles de connexion sont en bon état et bien branchés.

Que faire si mon Peavey Max 112 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que la prise de courant et le cordon d'alimentation ne présentent pas de dommages.

Comment puis-je éliminer les bruits de fond ou les interférences ?

Essayez de déplacer le Peavey Max 112 loin des autres appareils électroniques qui pourraient causer des interférences. Vérifiez également les câbles et connexions pour s'assurer qu'ils sont de bonne qualité.

Que faire si le son est distordu ?

Réduisez le gain et le volume de l'égaliseur pour éviter la saturation. Assurez-vous que les haut-parleurs ne sont pas endommagés et que l'impédance est correcte.

Comment régler les paramètres d'égaliseur pour un meilleur son ?

Commencez par un réglage neutre et ajustez progressivement les fréquences basses, moyennes et aigües selon votre goût et le style de musique. Écoutez attentivement et faites des ajustements en conséquence.

Mon Peavey Max 112 émet une odeur de brûlé, que devrais-je faire ?

Éteignez immédiatement l'appareil et débranchez-le. L'odeur de brûlé peut indiquer un problème interne. Contactez un technicien qualifié pour inspection et réparation.

Comment connecter mon Peavey Max 112 à un autre amplificateur ou à un système PA ?

Utilisez les sorties appropriées (comme la sortie ligne) pour connecter l'amplificateur ou le système PA. Consultez le manuel d'utilisation pour les instructions spécifiques sur les connexions.

Est-ce que je peux utiliser mon Peavey Max 112 en extérieur ?

Oui, mais assurez-vous de le protéger de l'humidité et de la poussière. Évitez de l'exposer à des conditions météorologiques extrêmes.

Comment puis-je nettoyer mon Peavey Max 112 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez les produits chimiques agressifs. Pour l'intérieur, un nettoyage doit être effectué par un professionnel.

Quel type de câbles devrais-je utiliser avec mon Peavey Max 112 ?

Utilisez des câbles de qualité pour les connexions audio, comme des câbles instrumentaux et des câbles de haut-parleur adaptés à l'impédance de l'amplificateur.

MODE D'EMPLOI MAX 112 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

C E

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabricant.
12. Lors de l'utilisation sur pied ou pôle de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci.
13. Il est conseillé de déconnecter du secteur libre et une unité en cas d'orage ou de durée prolongée sans utilisation.
14. Seul un technicien agréé par le fabricant est en mesure de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
15. Ne déconnectez jamais la prise de terre de votre unité.
16. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
17. Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :

a) Le connecteur vert et jaune doit être connecté au terminal note E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal note N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal note L, correspondant à la couleur rouge du guide.

1. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci.
2. Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'écoute. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes d'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

GARDEZ ces instructions!

Amplificateurs pour basse

Merci d'avoir besoin d'un amplificateur pour basses Peavey. Cette gamme d'amplificateurs offre une haute qualité sonore, le tout dans une unité compacte et pratique qui pourra être utilisée facilement. Sa conception en fait un outil parfait pour les débutants, les improvisations ou répétitions. L'intégration de la prise source (CD, Tape) vous offrira la possibilité de jour accompagner de vos morceaux préférés et la prise casque vous permettra un usage en toute intimité et à tout moment.

Avant d'utiliser votre amplificateur, il est important de s'assurer que l'unité dispose du câble d'alimentation fourni d'origine. Vous pourrez trouver le voltage requis imprimé à l'arrière de votre unité. Chaque composant du produit est numéroté. Référez-vous au diagramme du panneau avant compris dans ce manuel pour identifier par un numéro les différentes parties.

Pour un usage en toute sécurité pour vous et votre unité, veuillez lire ce manuel avec attention.

• Contrôle Vintage avec circuiterie TransTube® offrant une sonorité d'amplificateurs à lampes.
• Choix de pré-préglages d'égalisation
• Contrôle de gain
• Égalisation multiband
• Prise pour écouteurs
• Connection d'entrée source (CD, Tape...) Haut-parleur spécialement accordé
• Circuit de protection DDT™

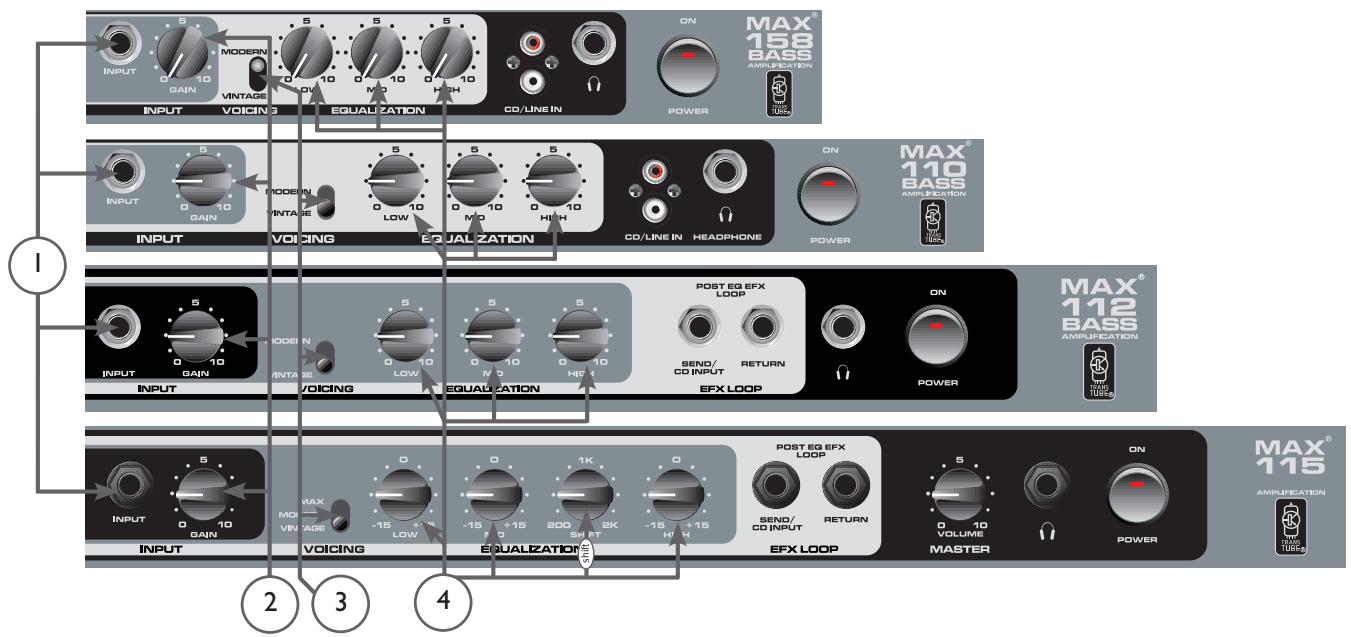

Jack d'entrée

Branchez vous basse dans cette prise de 1/4. Connectez vous basse avant de mettre l'amplificateur sous tension.

Ce contrôle permet le réglage du gain d'entrée du préamplificateur et il fonctionne en konjection avec le préréglage de voie sélectionné (Voir 3, Tonalités). En tournant hors air ce contrôle vous augmenterez le gain mais le réglage final dépendra du niveau de sortie de votre enceinte (actif ou passif) ou également de votre style de jeu.

Réglage du style de tonalités (voicing)

Le sélecteur de tonalité offre de nombreuses pré-égalisations ainsi que différentes modélisations de type TransTube® pour réproduire les sonorités des amplis les plus célèbres.

Modern - Egalisation sans modélisation basée sur le son de la côte ouest des années 80.

Vintage - Egalisation basée sur la modélisation transtube reproduisant le son des amplificateurs à lampes

MAX - Egalisation sans modélisation basée sur les amplificateurs Peavey les plus classiques. (sur le MAX 115 seulement)

Égalisation

La section EQ permet d'ajuster la tonalité du modèle d'amplificateur besoin dans la section Voicing (3) et fait réagir l'égalisation en fonction du modèle de tonalité besoin pour un réseau similaire des différents règles. Ces contrôles, sur les modèles MAX 158, 110 et 112 sont de types passifs (les contrôles interagissant en fonction des règles), par ailleurs le MAX 115 possède un égaliseur de type actif avec des règles indépendants.

Low - Tourner horizontalement ce contrôle pour augmenter les graves

Mid - Tourner horizontalement ce contrôle pour augmenter les fréquences mediums

Shift (Max 115 seulement) - Ce contrôle permet une égalisation semi-paramétrique qui définit la fréquence de coupure ou d'ouverture du contrôle Mid. Tourner ce contrôle de la droite vers la gauche augmentera cette fréquence sur une plage allant de 200Hz à 2 kHz.

High - Tourner horairement ce contrôle pour augmenter les aigues.

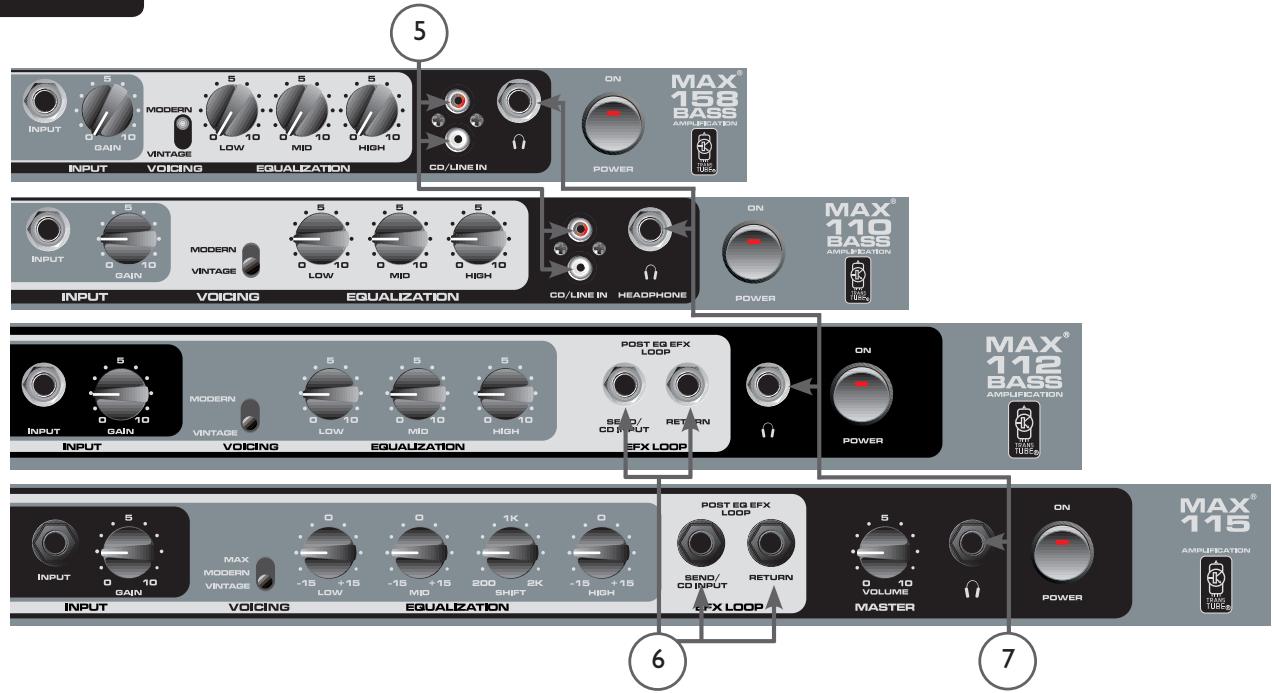

5 RCA cd/jacks en ligne (MAX® 158 et 110 uniquement)

Ces entrées RCA vous permettent de connecter une source stéréo à travers votre amplificateur pour jouer dessus (cassette, CD ou autre).

(6) Boucle post-eq EFX (MAX 112 et 115 seulement)

Cette section vous permet de connecter un effet ou d'ajouter par exemple un lecteur de CD post-EQ ou après vos réglages sur la section d'égalisation (Voir 4).

Send/CD Input Cette prise standard de 1/4" vous permet de connecter une source audio (CD ou cassette) à travers votre amplificateur et de jouer par-dessus (cassette, CD ou autre). La prise vous permet également de brancher l'entrée d'une unité d'effet à votre amplificateur MAX. (voir Return ci-dessous).

Return Utilisé en conjunction avec l'entrée Send/CD Input, cette prise vous permet de compléter la boucle d'effet ajoutée en branchant la sortie de votre unité d'effets dans la prise Return.

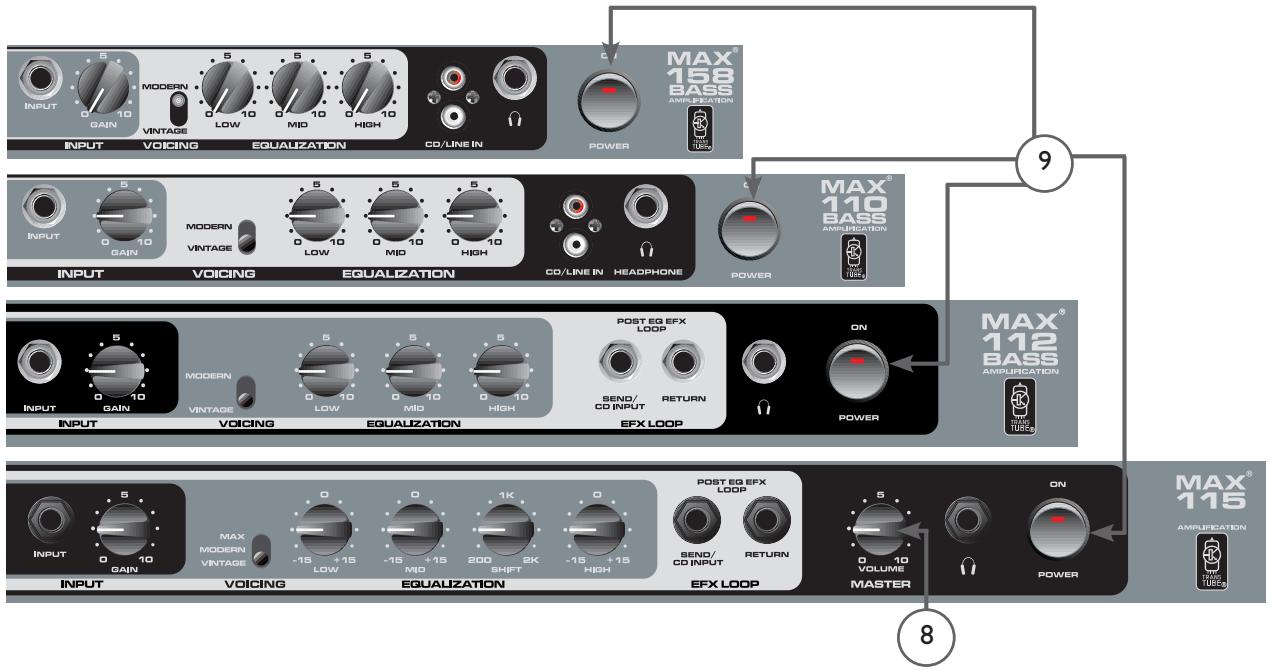

Entree casque

Cette prise d'entrée au standard de 1/4 '' vous permet la connexion d'écouteurs stéréo à votre amplificateur. Tournez le contrôle de gain au plus bas avant d'utiliser les écouteurs. Tournez le potentiomètre de gain tout doucement de manière à obtenir un niveau d'écoute confortable. Quand les écouteurs sont connectés à l'amplificateur, le Haut-Parleur est automatiquement désactivé.

Ce contrôle ajuste le volume du prépreglage. Tourner horsairément ce contrôle augmentera le niveau de sortie général.

Intéerrupteur d'alimentation

Ce sélecteur de deux points permet d'alimenter l'unité lorsqu'il est positionné sur ON. Une LED rouge s'illumine pour indiquer que l'amplificateur est sous tension.

AVERTISSEMENT: L'interrupteur ne coupe qu'une seule borne du courant principal. Une énergie électrique dangereuse peut être présente dans l'amplificateur lorsque l'interrupteur est sur la position OFF.

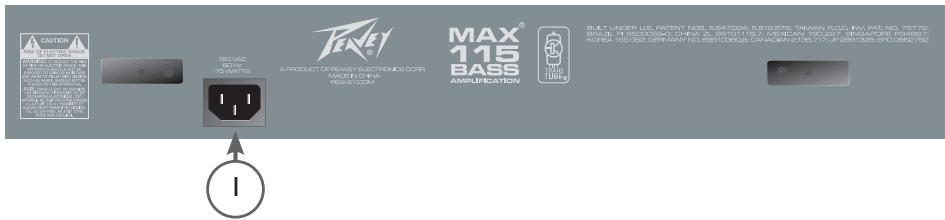

Connecteur IEC

Ceci est une connexion d'alimentation standard de type IEC. Vous trouverez le cordon adapté aux besoins électriques dans le carton de votre unité.

Ne jamais retirer la terre de tout équipement. Ceci est fourni pour votre sécurité. Si la prise utilisée ne dispose pas de la terre, un adaptateur spécifique devra être utilisé pour un branchement adéquat. Pour un usage en toute sécurité, assurez-vous que tout votre équipement soit correctement branché à la masse.

Puissance mesurée:

15 watts RMS sous 4 ohms,

nominale @ 1 kHz, 120 VAC ligne

Consommation électrique:

50 watts, 60 Hz, 120 VAC

50 watts, 50/60 Hz, 230 VAC

Les spécifications suivantes sont

mesurées à 1kHz avec tous les réglages de preset à 5 tonalité

"Modern"

Sensibilité d'entrée:

Niveau d'entrée nominal (Modern):

-12.4 dBV, 240 mV RMS

Niveau d'entrée maximum:

6.0 dBV, 2.0 VRMS

Entrée ligne tape/cd:

Impédance: Haute, 1Meg ohms

Niveau d'entrée nominal:

5.60 dBV, 1.90 V RMS

Sortie casque:

Niveau de sortie nominal:

100 mW sous 8 ohms

(déconnexion du HP principal)

Niveau d'entrée nominal:

canal clair, 20hz à 20khz)

Plus de 78 dB en dessous de la

puissance mesurée

Dimensions

14.375" × 12.563" × 8.875"

(366 mm × 320 mm × 226 mm)

Poids:

17.5 lbs. (7.94kg)

Puissance mesurée:

20 watts RMS sous 4 ohms,

Consommation électrique:

50 watts, 60 Hz, 120 VAC

50 watts, 50/60 Hz, 230 VAC

Les spécifications suivantes sont mesurées à 1kHz avec tous les réglages de preset à 5 tonalité "Modern"

Sensibilité d'entrée:

Niveau d'entrée nominal (Modern):

-15.4 dBV, 170mV RMS

Niveau d'entrée maximum:

7.04 dBV, 2.25 V RMS

Entrée ligne tape/cd:

Niveau d'entrée nominal:

8.79 dBV, 2.75 V RMS

Sortie casque:

Niveau de sortie nominal:

100 mW sous 8 ohms

(déconnexion du HP principal)

Niveau d'entrée nominal:

canal clair, 20hz à 20khz)

Plus de 73 dB en dessous de la

puissance mesurée

Dimensions

17.653" x 15.375" x 11.188"

(449 mm x 391 mm x 285 mm)

Poids:

25.4 lbs. (11.5 kg)

Puissance mesurée:

40 watts RMS sous 8 ohms, nominale @ 1 kHz, 120 VAC line

Consommation électrique:

75 watts, 60 Hz, 120 VAC

75 watts, 50/60 Hz, 230 VAC

Les spécifications suivantes sont mesurées à 1kHz avec tous les réglages de preset à 5 tonalité "Modem"

Sensibilité d'entrée:

Niveau d'entrée nominal (Modern): -15.4 dBV, 170mV RMS Niveau d'entrée maximum: 7.04 dBV, 2.25 V RMS

Entrée ligne tape/cd:

(utiliser un câble stéréo) Impédance: Haute, 33 k ohms Niveau d'entrée nominal: 7.23 dBV, 2.3 V RMS

Boucle d'effet:

Niveau d'envoi et de return nominal: 7.23 dBV, 2.3 V RMS

Sortie casque:

Niveau de sortie nominal: 235 mW sous 8 ohms (déconnexion du HP principal)

Niveau d'entrée nominal:

canal clair, 20hz à 20khz) Plus de 72 dB en dessous de la puissance mesurée

Dimensions

(Hauteur x Largeur x Profondeur): 21.25" x 18.188" x 12.125" (540 mm x 462 mm x 308 mm)

Poids:

37.0 lbs. (16.8kg)

Puissance mesurée:

60 watts RMS sous 4 ohms, nominale @ 1 kHz, 120 VAC line

Consommation électrique:

(Domestique) 75 watts, 60 Hz, 120 VAC (Export) 75 watts, 50/60 Hz, 220-240 VAC

Les spécifications suivantes sont mesurées à 1 kHz avec tous les réglages de préréglage à 5 tonalités "Modern" et le volume Master sur 10:

Sensibilité d'entrée:

Niveau d'entrée nominal (Modern): -15.5 dBV, 168 mV RMS Niveau d'entrée maximum: 7.04 dBV, 2.25 V RMS

Entrée ligne tape/cd :

(UTILISER un cable stéreo) Impédance: Haute, 100 k ohms Niveau d'entrée nominal: -8. o dBV, 398 mV RMS

Boucle d'effet:

Niveau d'envoi et de return nominal: -10 dBV, 325 mV RMS

Sortie casque:

Niveau de sortie nominal: 320 mW sous 8 ohms (déconnexion du HP principal)

Niveau d'entrée nominal:

canal clair, 20hz à 20khz) Plus de 90 dB en dessous de la puissance mesurée

Dimensions

(Hauteur x Largeur x Profondeur): 24.125" x 21.188" x 13.125" (613 mm x 538 mm x 334 mm)

Poids:

57.8 lbs. (26.2kg)
