MAX 112 - Amplificador de bajo PEAVEY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de bajo
Marca	PEAVEY
Modelo	MAX 112
Tecnología de sonorización	TransTube® (emulación de válvulas)
Potencia nominal	40 W RMS bajo 8 ohmios
Consumo eléctrico	75 W
Tensión de alimentación	120 V~ / 230 V~ según versión
Frecuencia de red	60 Hz (120 V) / 50-60 Hz (230 V)
Dimensiones (Al x An x Pr)	540 x 462 x 308 mm
Peso	16,8 kg
Ecualización	3 bandas pasivas (Low, Mid, High)
Selector de tonalidad	Modern, Vintage
Circuito de protección	DDT™ (antirrecorte)
Entrada de instrumento	Jack 1/4" de alta impedancia
Entrada de línea	RCA (a través de Send/CD Input)
Bucle de efectos	Send/Return en Jack 1/4"
Salida de auriculares	Jack 1/4" estéreo (desactiva altavoz)
Altavoz integrado	Sí, afinado especialmente
Limpieza	Paño seco únicamente
Seguridad	Conexión a tierra obligatoria, no abrir
Reparabilidad	Llamar a un técnico autorizado de Peavey

Preguntas frecuentes - MAX 112 PEAVEY

¿Cómo conectar mi bajo al amplificador?

Conecte su bajo a la entrada Jack 1/4" ubicada en el panel frontal. Asegúrese de que el amplificador esté apagado antes de conectar el instrumento, luego enciéndalo después de la conexión.

¿Puedo usar auriculares con el MAX 112?

Sí, conecte unos auriculares estéreo en la toma Salida de auriculares (Jack 1/4"). El altavoz interno se desactiva automáticamente. Ajuste la ganancia al mínimo antes de aumentar gradualmente el volumen.

¿Cómo limpiar el amplificador de bajo?

Use un paño seco para limpiar el aparato. Nunca use productos líquidos o abrasivos. Desconecte el amplificador antes de cualquier limpieza.

¿Cuál es la potencia del amplificador MAX 112?

El amplificador entrega 40 vatios RMS bajo 8 ohmios. Esta potencia se mide a 1 kHz con alimentación nominal.

¿Qué hacer si el amplificador no produce ningún sonido?

Verifique primero el cable de alimentación y el interruptor. Asegúrese de que el volumen maestro no esté en cero. Pruebe con otro cable de instrumento. Si el problema persiste, consulte a un técnico autorizado.

¿Puedo conectar un reproductor de CD o una fuente externa?

Sí, use la entrada Send/CD Input (Jack 1/4") o las entradas RCA (según el modelo). Conecte la fuente de audio y ajuste el volumen mediante el control de ganancia.

¿Cómo usar el bucle de efectos?

El bucle de efectos consta de Send (salida hacia el efecto) y Return (retorno del efecto). Conecte la entrada de su efecto a Send y la salida a Return. El bucle es posterior a la ecualización.

¿Cuáles son los ajustes de ecualización disponibles?

El amplificador tiene tres bandas pasivas: Low (graves), Mid (medios) y High (agudos). También puede elegir un preajuste de tonalidad: Modern o Vintage mediante el selector.

¿Se puede usar el amplificador en exteriores?

El aparato no está diseñado para uso en exteriores. Evite la exposición a la lluvia, la humedad y las temperaturas extremas. Úselo en un lugar seco y ventilado.

¿Dónde encontrar piezas de repuesto o reparar el amplificador?

Diríjase a un reparador autorizado de Peavey para cualquier intervención. Las piezas de repuesto no están disponibles directamente. Consulte el sitio web de Peavey para encontrar un centro de servicio.

MANUAL DE USUARIO MAX 112 PEAVEY

Este Trickbone tiene el proposto, de alertar al usuario de la presencia de " (voltaje) peligioso" sin aislamento bajo de la caja del producto y que pueda tener una magnitud suficiente como para constituir riesgo de descarga electrica.

Este Trickbone tiene el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la informacion que viene con el producto.

PRECAUCION: Riesgo de descarga electrica iNO ABRIR!

PRECAUCION: Para disminuér el riesgo de descarga electrica, no abra la cubierta. No hay piezas útiles bajo el centro. Deje todo mantenimiento en manos del personalísticorial可能导致.

ADVERTENCIA: Para prevenir如何去phonico o riesgo de incendios, este aparato no se debe exponer a la lluvia o a la humedad. Los objetivos llenos de liquidos, como los floreros, no se deben colocar encima de este aparato. Antes de usar este aparato, lea la guia de funciona para otheras advertencias.

CUIDADO: Cuando use produits electrónicos, deben tener precauiones tíbasicas, incluyendo las siguientes:

C E

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Haga caso de todos los consejos.
4. Siga todas las instrucciones.
5. No usar este aparato cerca del agua.
6. Limpiar solamente con una tela seca.
7. No bloquearacular de las salidas de ventilacion.Instalar de acuero a las instrucciones del fabricante.
8. No instalar circa de ninguna fuente de calor como radiadores, estufas, hornos uculos aparatos (incluyendo amplificadores) que produzcan calor.
9. No retire la patilla protectora del enchufe polarizzato o de tipo "a Tierra". Un enchufe polarizzato tiene dos+puntas, una de ellas más ancha que la other. Un enchufe de tipo "a Tierra"iene dos+puntas y una tercera "a Tierra". La punta ancha (la tercera) se proportionscna para su seguridad. Si el enchufe proportionado no encaja en su enchufe de red, consulte a un electricista para que reemplaze su enchufe obsoleto.
10. Proteja el cable de alimentacion para que no sea pisado o pinchado, particulamente en los enchufes, huecos, y los+puntos que salen del aparato.
11. Usar solamente añadidos/ accesos proportionsados por el fabricante.
12. Usar solamente un carro, pie, típode, o soporte especificado por el fabricante, o vendido+junto al aparato. Cuando se use un carro, tengacuidado al mover el conjunto carro/aparato para evitar que se dañen un vuelco. No suspenda esta caja de ningunaforma.
13. Desenchufe este aparato durante tormentas o cuando no sea uso durante largos periodos de tiempo.
    Paraequalierreparacion,acudaapersonalde serviceculificado.Serequireenreparacionescuandoelaparatohaidano dealguna manera,coomuchoelcablede alimentacion o el enchufesan dañado,algunliquido haidoderramado oalgunobjetoha caido dentrodelaparato,elaparatohasido expuestoa la lluvia olahumedad,nofunciona dedmanernormal,oha sufridouna caida.
14. Nunca retire la patilla de Tierra. Escribanos para Obtener nuestro folleto gratis "Shock Hazard and Grounding" ("Peligro de Electrocución y Toma a Tierra"). Conecte el aparato solo a una fuente de alimentacion del tipo marcado al bajo del cable de alimentacion.
15. Si este producto va a ser enracado con más equipo, use uno tipo de apoyo trasero.
16. Nota para el Reino Unido solamente: Si los colores de los cables en el enchufe principal de esta unidad no corresponden con los terminales en su enchufe, proceda de la?siguiente forma:

a) El cable de color verde y azulDebe ser conectado al terminal que está marcado con la leyra E, el símbolo de Tierra (earth), coloreado en verde o en verde yamarillo.
b) El cable coloreado en azul debe ser connectado al terminal que está marcado con la letra N o el color negro.
c) El cable coloreado en marrón debe ser conectado al terminal que está marcado con la letra L o el color rojo.

1. Este aparato eletrico no debe ser sometido a ningun tipo de goteo o salpicadura y se debe tener cuidado para no poner objetos que contenga liquidos, como vasos, sobre el aparato.
2. La exposión a altos niveles de ruido suececausaruna perrida permanente en la audicnla suscepibilitya la perrida de audicn provocada por el ruido varia segun la persona, pero casi todo el mundo perdera algo de audicn si se expone a un nivel de ruido suficientamente intenso durante un tiempo determinado. El Departamento para la Salud y para la Seguridad del Gobjero de los Estados Unidos (OSHA) ha especificado las seguicientes exposiones al ruido permisibles:

Duración por Día en Horas
Nivel de Sonido dBA, Respuesta Lenta

8	90
6	92
4	95
3	97
2	100
1 1/2	102
1	105
1/2	110
1/4 o menos	115

De acuerdo al OSHA,rial quier exoion que exceedos limites ariba indicados puee produir algo type de perdida en la audicn. Protectores para los canales auditivos o tapones para los oidos deben ser usados when se opere con thissma de sonido para preveniruna perdida permanente en la audicn si la exoipion excede los limites indicados mas ariba Para protegerse de una exposacion a altos niveles de sonido potencialmente peligrosa, se recomienda que todas las personnes expuestos a equipamento capaz de produir altos niveles de presion sonora, tales como este systema de amplificacion, se encuentren protegidas por protectores auditivos,minteras esta unidad este operando.

GUARDE ESTAS INSTRUCCIONES!

ENGLISH

MAX® 158/110/112/115

Bass Amplifiers

Amplificadores para Bajo

Gracias por elegir un amplificador Peavey para bajo de la Serie MAX. La Serie MAX-ofrece un gran sonido en un paquete fácil de usar, conveniente y微量元素. Su disen lo hace perfecto como un amplificador para practiar o parapegas jam sessions. El jack Tape/CD que incluye le permite tocar sobre sus cancones favoritas cuando que la calidad de auricularres le ofrece la posibididad de practiar en privado enequalier momento, de dia o de noche.

Antes de empezar a tocar a trovés de su amplificador, es muy importante asegurar de que al producto se le está suministrando la linea de voltaje apropiada. Puede encontrar el voltaje apropiado para su amplificador impreso al lado del cable de corriente IEC en el panel trasero de la unidad. Cada característica del producto está número. Acuda al diagrama del panel frontal de este manual para localizar las caracteristicas particulares al lado de su número correspondiente.

Por favor lea esta guia para asegurar tanto su seguridad personal como la de su amplificador.

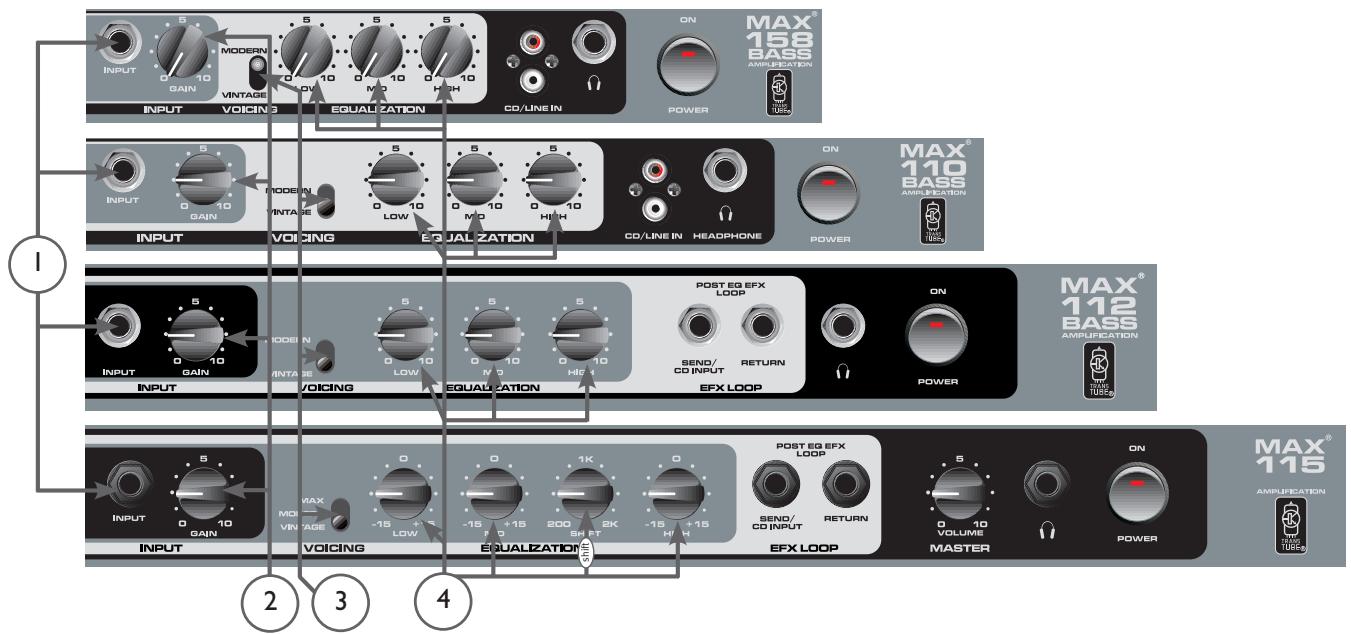

CHARACTERISTICAS:

Control Vintage con circuiteria patentada de Peavey TransTube® para un sonido de ampli de bajo vintage a valvulas
- Presets de EQ seleccionables
Control de ganancia
- Ecualización multi banda
- Conexión de auriculares
- Entrada para conexión Cinta/CD
- Altavoz especialmente afinado
- Circuito de proteccion de altovoz DDT™

(1) Jack de entrada

Conecte su bajo a este jack de 1 / 4 ". Conecte su bajo antes de encender el amplificador.

(2) Ganancia

Este control situá la ganancia de entrada del previo del MAX y funciona conjunktamente con el preset de Voicing selección (vea 3, Voicing). Girando el control hacía lackecha incrementará la ganancia, pero su nivel final dependerá tanto de la calidad de su bajo (pasivo o activo) como de su estilo de interpretación.

El interruptor Voicing offre una granULDad de variances de ganancia TransTube y EQ, lo cui ofre en esencia al usuario muchos amplificadores en uno, cada uno con distinctas caracteristicas de时间内.

Modern - Basada en el sonido de la EQ “CostaOeste” sin simulación de valvula

Vintage - Basada en el sonido frontal TransTube de Peavey con un tiempo de bajo vintage a valvulas

MAX - Basada en la EQ de sonido clásico de Peavey sin simulación de valvula (sólo en el MAX 115)

(4) Ecualización

La sección de EQ le permiteaabdar el sonido del modelo de ampli seleccionado en la sección Voicing (3) ycausa que la EQ responds de una manera similar al ampli que está siendo imitado. Los controlles de EQ en el MAX 158, 110 y 112 son de un tipo pasivo estandard (los controlles interactuan dependiendo de su colocacion),m吲nas que el MAX 115iene una EQ activa con corte y realce independentes.

Low - Gire el control hacía la derecha para incrementar las Frequencias bajas

Mid - Gire el control hacía la derechosa para incrementar las Frequencias medias

Shift (sólo en MAX 115) - Este control proporción una EQ semiparamétrica que selección la fecuencia a la que el control de medios corta o realiza. Si gira el control de izquierda a derecha incrementará el valor de esta fecuencia; se pueda selectionarrialquier valor entre 200 Hz y 2 kHz.

High - Gore el control hacía la referencia para incrementar las Frequencias altas

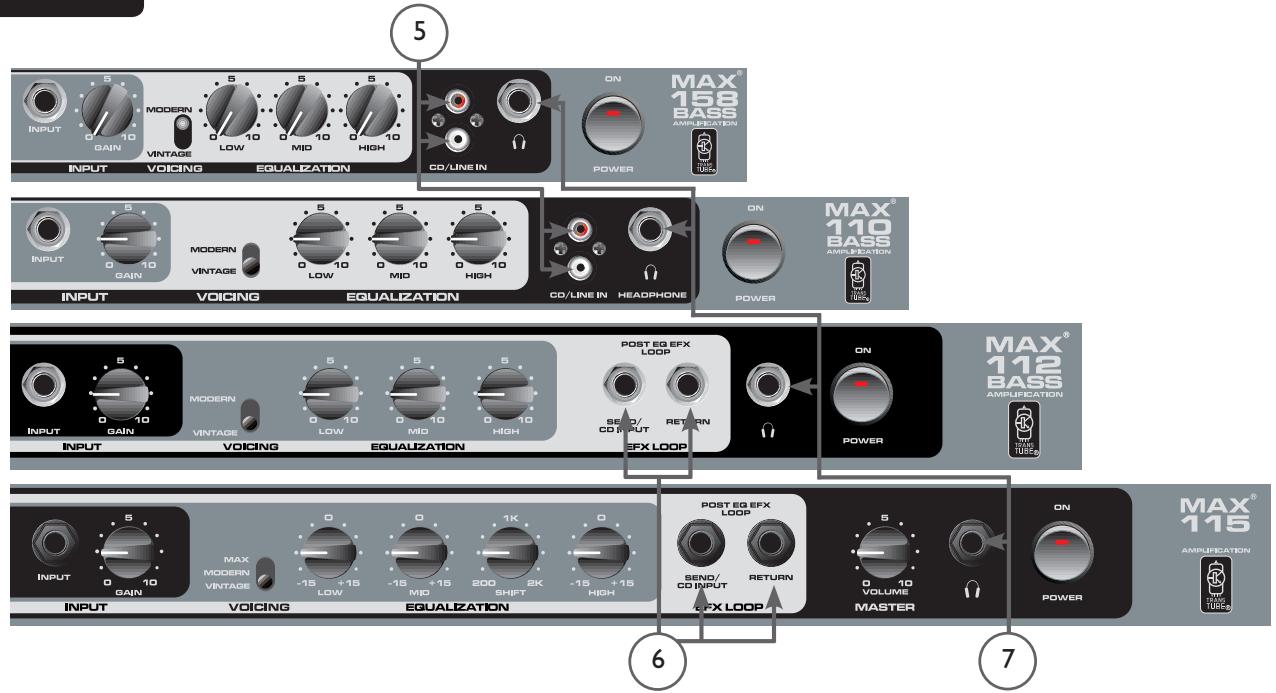

(5) Jacks RCA de entrada CD/Line (sólo en MAX® 158 y 110)

Estas entradas de jack RCA le permitted conectar un lector CD o pletina estéreo, a su ampli para bajo de la Serie MAX y tocar sobre la música.

(6) Loop de EFX Post-EQ (sólo en MAX 112 y 115)

Esta sección le permiteañadir un efecto o conectar un lector de CD post-EQ o antes de que se haya aplicado la ecualización seleccionada (ver 4).

Send/CD Input

Este jack de entrada estandard de 1 / 4 " le permittede conectar una pletina o un lector de CD a su ampli de bajo de la Serie MAX para tocar sobre la música. El jack le permittede además conectar su ampli de la Serie MAX a la entrada de unaunidad de efectos (ver Return más abajo).

Return

Cuando se usa a la vez que la entrada Send/CD, este jack le permite completar el loop de efectos establishido al insertar la calidad de la unidad de efectos en el jack de return (returno).

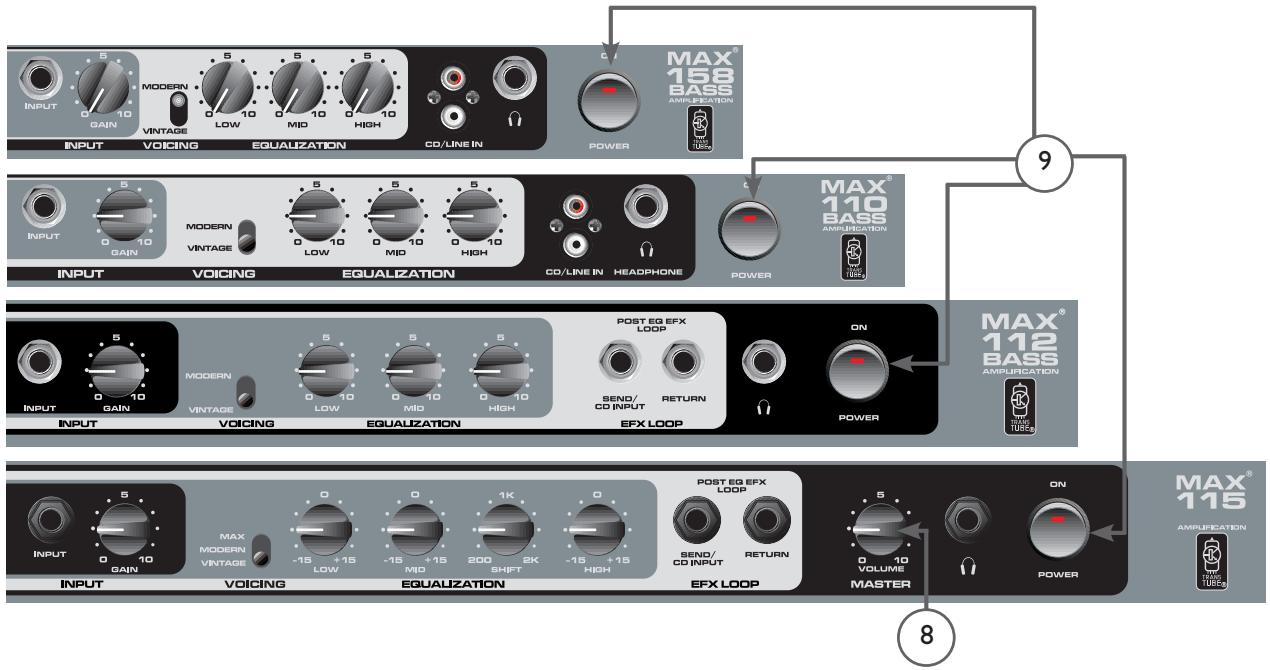

(7) Salida de auriculares

Este jack de entrada estandard de 1 / 4 '' le permite conectar auriculas estéreo estandard al amplificador. Gire el control de ganancia (Gain) totalmente a la izquierda antes de usar los auriculas. Gire lentamente el control de ganancia (Gain) a la derecha hasta encontrar un nivel de audición cómodo. Cuando se connectan auriculas a la Serie de amplificadores MAX, el.altavoz se desconecta automatistically.

(8) Volumen General (sólo en MAX 115)

Este control selecciona el volumen general para un preset. Como el control de ganancia, girando este control hacía la derecha incrementa la ganancia o calidad general.

(9) Interruptor de encendido

Este commutador de dos posiciones proporcióna alimentación a la unidad cuando se pone en la posión ON (Encendido). Un LED rojo en el interruptor de encendido se ilumina cuando se proporción corrente.

ADVERTENCIA: El interruptor de corriente solo rompe un lado del circuito. Energía peligrosaSEO, que es lo que el potencial de la potencia es inferior a la potencia OFF.

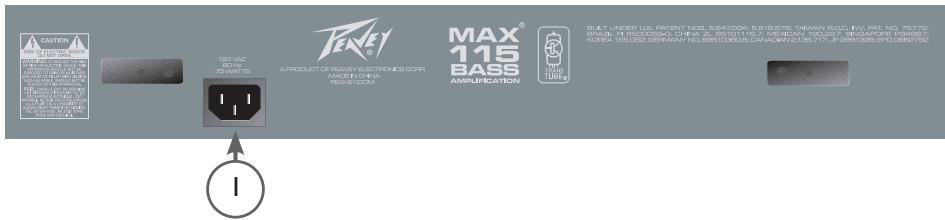

PANEL TRASERO

Este es un conector de alimentacion principal IEC standard. Un cable de CA con los requisitos necessarios de voltaje y el enchufe apropiado se incluye en el paquete.

Nunca retire la tercera patilla de tierra de ningún aparato. Ésta ha sido incluida por su seguridad. Si la fuente de corriente no conta con una connexion de tierra, se debe utilizes un adaptor con tierra y elacer contacto debe ser aterrizzato apropriadamente. Para prevenir el riesgo de electrucución o fuego, siempre hay que asegurar de que el ecualizador y todo el equipo con el asociado está apropriadamente aterrizzato.

MAX 158

Potencia tasada:

15 vatios RMS a 4 ohmios, nominal a 1 kHz, 120 VAC line

Consumo de Potencia:

(Doméstico)

50 vatios, 60 Hz, 120 VAC

(Exportado)

50 varios, 50/60 Hz, 220-240 VAC

Las siguientes specifications han sido medidas a 1 kHz con todos los controlles de preset a 5; sonido "Modern":

Sensibilitad de entrada:

Nivel de Entrada Nominal (Modern): -12.4 dBV, 240 mV RMS
Nivel de Entrada Maximo: 6.0 dBV, 2.0 V RMS

Entrada Tape/CD:

Impedancia: High-Z, 1Meg ohmios
Nivel de Entrada Nominal:
5.60 dBV, 1.90 V RMS

Salida de auriculas:

Nivel de Salida Nominal: 75 mW a 8 ohmios esconecta el altovoz interno cuando se usa)

Zumbido y ruido de sistemas a

Nivel de Entrada Nominal:

(Canal limpio, de 20 Hz a 20 kHz)
Mayor que 78 dB de la potencia
tasada

Dimensiones(A x A x P):

14.375" x 12.563" x 8.875" (366 mm x 320 mm x 226 mm)

Peso:

17.5 lbs. (7.94kg)

MAX 110

Potencia tasada:

20 varios RMS into 4 ohmios, nominal a 1 kHz, linea de 120 VAC

Consumo de corriente:

(Domestico)

50 vatios, 60 Hz, 120 VAC

(Exportado)

50 ratios, 50/60 Hz, 220-240 VAC

Las siguientes specifications han sido medidas a 1 kHz con todos los controlles de preset a 5; sonido "Modern":

Sensibilitad de entrada:

Nivel de Entrada Nominal(Modern): -15.4 dBV, 170 mV RMS
Nivel de Entrada Maximo: 7.04 dBV, 2.25 V RMS

Entrada Tape/CD:

Impedancia: High-Z, 1.1Meg ohmios

Nivel de Entrada Nominal: 8.79 dBV, 2.75 V RMS

Salida de auriculas:

Nivel de Salida Nominal: 100 mW a 8 ohmios esconecta el altovoz interno cuando se usa)

Zumbido y ruido de Sistema a

Nivel de Entrada Nominal:

(Canal limpio, de 20 Hz a 20 kHz)
Mayor que 73 dB de la potencia tasada

Dimensiones (A x A x P):

17.653" x 15.375" x 11.188" (449 mm x 391 mm x 285 mm)

Peso:

25.4 lbs. (11.5 kg)

MAX 112

Potencia tasada:

40 varios RMS a 8 ohmios, nominal a 1 kHz, linea de 120 VAC

Consumo de corriente:

(Doméstico)
75 varios, 60 Hz, 120 VAC
(Exportado)
75 varios, 50/60 Hz, 220-240 VAC

Las siguientes specifications han sido medidas a 1 kHz con todos los controlles de preset a 5; sonido "Modern":

Sensibilidad de entrada:
Nivel de Entrada Nominal (Modern): -15.4 dBV, 170 mV RMS
Nivel de Entrada Maximo : 7.04 dBV, 2.25 V RMS

Entrada Tape/CD:

(se debe usar un cable estéreo)
Impedancia: High-Z, 33k ohmios
Nivel de Entrada Nominal: 8.46 dBV, 2.65 V RMS

Loop de efectos:
Nivel nominal de envío y returno: 7.23 dBV, 2.3 V RMS

Salida de auriculas:
Nivel de Salida Nominal:
235 mW a 8 ohmios
(Desconecta el altovoz interno cuando se usa)

Zumbido y ruido de sistemas a Nivel de Entrada Nominal: (Canal limpio, de 20 Hz a 20 kHz) Mayor que 72 dB de la potencia tasada

Dimensiones (A x A x P): 21.25" x 18.188" x 12.125" (540 mm x 462 mm x 308 mm)

(Doméstico)
75 varios, 60 Hz, 120 VAC
(Exportado)
75 varios, 50/60 Hz, 220-240 VAC

Las siguientes specifications han sido medidas a 1 kHz con todos los controlles de preset a 5; en el sonido "Modern", preset Volumen General a 10:

Sensibilidad de entrada:
Nivel de Entrada Nominal(Modern): -15.5 dBV, 168 mV RMS
Nivel de Entrada Maximo: 7.04 dBV, 2.25 V RMS

Entrada Tape/CD: (se debe usar un cable estéreo) Impedancia: High-Z, 100 k ohmios Nivel de Entrada Nominal: -8.0 dBV, 398 mV RMS

Loop de efectos:
Nivel nominal de envío y returno: -10 dBV, 325 mV RMS

Salida de auriculas:
Nivel de Salida Nominal:
320 mW a 8 ohmios
(Desconecta el altovoz interno cuando se usa)

Zumbido y ruido de sistemas a Nivel de Entrada Nominal: (Canal limpio, de 20 Hz a 20 kHz) Mayor que 90 dB de la potenci tasada

Dimensiones (A x A x P): 24.125" x 21.188" x 13.125" (613 mm x 538 mm x 334 mm)
