MAX 110 - Amplificador de bajo PEAVEY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de bajo
Marca	PEAVEY
Modelo	MAX 110
Potencia	15 W RMS a 4 ohmios
Alimentación	120 VCA, 60 Hz / 230 VCA, 50/60 Hz
Consumo eléctrico	50 W
Dimensiones (An x Al x Pr)	366 x 320 x 226 mm
Peso	7,94 kg
Tecnologías	TransTube®, circuito de protección DDT™
Entrada de instrumento	Jack 1/4" (6,35 mm)
Entrada de línea (CD/cinta)	RCA estéreo
Salida de auriculares	Jack 1/4" (6,35 mm) – desactiva el altavoz
Ecualización	Pasiva: Low, Mid, High
Selector de sonoridad	Modern, Vintage
Altavoz	Especialmente sintonizado
Mantenimiento y limpieza	Limpiar con un paño seco
Seguridad	No abrir (riesgo de descarga eléctrica); evitar la humedad; desconectar en caso de tormenta
Reparabilidad	Confiar a un técnico autorizado de Peavey

Preguntas frecuentes - MAX 110 PEAVEY

¿Cómo conectar mi bajo al MAX 110?

Conecte su bajo a la toma jack 1/4" de entrada de instrumento antes de encender el amplificador.

¿Puedo usar auriculares con este amplificador?

Sí, conecte auriculares estéreo a la toma de auriculares 1/4". El altavoz se desactiva automáticamente. Ajuste la ganancia suavemente para un nivel cómodo.

¿Cómo limpiar mi amplificador MAX 110?

Use un paño seco para limpiar el aparato. Nunca use líquidos ni productos químicos.

¿Cuáles son las precauciones de seguridad importantes?

No abra el aparato (riesgo de descarga eléctrica). Evite la exposición a la humedad y no coloque objetos que contengan líquidos sobre él. Desconéctelo en caso de tormenta.

¿Qué significan los ajustes Modern y Vintage?

Modern ofrece una ecualización sin modelado (sonido de los 80). Vintage utiliza la tecnología TransTube® para reproducir el sonido de un amplificador de válvulas.

¿Cómo ajustar la ecualización?

Los controles Low, Mid y High son pasivos. Gire Low para graves, Mid para medios, High para agudos. Interactúan entre sí.

¿Puedo conectar un reproductor de CD o un teléfono?

Sí, use las entradas RCA (CD/cinta) con un cable estéreo adecuado para reproducir sus canciones favoritas.

¿Qué hacer si el amplificador no enciende?

Verifique el cable de alimentación y el tomacorriente. Si el problema persiste, confíe el aparato a un técnico autorizado de Peavey.

¿Cuál es la potencia de salida del MAX 110?

15 vatios RMS a 4 ohmios, medidos a 1 kHz bajo 120 VCA.

¿Dónde puedo encontrar el diagrama del panel frontal?

Consulte el diagrama del panel frontal en el manual de usuario proporcionado con el aparato.

MANUAL DE USUARIO MAX 110 PEAVEY

Este Trickbone tiene el proposto, de alertar al usuario de la presencia de " (voltaje) peligioso" sin aislamento bajo de la caja del producto y que pueda tener una magnitud suficiente como para constituir riesgo de descarga electrica.

Este Trickbone tiene el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la informacion que viene con el producto.

PRECAUCION: Riesgo de descarga electrica iNO ABRIR!

PRECAUCION: Para disminuir el riesgo de descarga electrica, no abra la cubierta. No hay piezas utiles bajo. Deje todo mantenimiento en manos del personal的技术icoequalido.

ADVERTENCIA: Para prevenir如何去phonico o riesgo de incendios, este aparato no se debe exponer a la lluvia o a la humedad. Los objetivos llenos de liquidos, como los floreros, no se deben colocar encima de este aparato. Antes de usar este aparato, lea la guia de funciona para otheras advertencias.

CUIDADO: Cuando use produits electrónicos, deben tener precauiones tíbasicas, incluyendo las siguientes:

C E

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Haga caso de todos los consejos.
4. Siga todas las instrucciones.
5. No usar este aparato cerca del agua.
6. Limpiar solamente con una tela seca.
7. No bloquearacular de las salidas de ventilacion.Instalar de acuero a las instrucciones del fabricante.
8. No instalar circa de ninguna fuente de calor como radiadores, estufas, hornos uculos aparatos (incluyendo amplificadores) que produzcan calor.
9. No retire la patilla protectora del enchufe polarizzato o de tipo "a Tierra". Un enchufe polarizzato tiene dos+puntas, una de ellas más ancha que la other. Un enchufe de tipo "a Tierra"iene dos+puntas y una tercera "a Tierra". La punta ancha (la tercera) se proportionscna para su seguridad. Si el enchufe proportionado no encaja en su enchufe de red, consulte a un electricista para que reemplaze su enchufe obsoleto.
10. Proteja el cable de alimentacion para que no sea pisado o pinchado, particulamente en los enchufes, huecos, y los+puntos que salen del aparato.
11. Usar solamente añadidos/ accesos proportionsados por el fabricante.
12. Usar solamente un carro, pie, típode, o soporte especificado por el fabricante, o vendido+junto al aparato. Cuando se use un carro, tengacuidado al mover el conjunto carro/aparato para evitar que se dañen un vuelco. No suspenda esta caja de ningunaforma.
13. Desenchufe este aparato durante tormentas o cuando no sea uso durante largos periodos de tiempo.
    Paraequalierreparacion,acudaapersonalde serviceculificado.Serequireenreparacionescuandoelaparatohaidano dealguna manera,coomuchoelcablede alimentacion oel enchufesehan daado,algunliquido haidoderramado oalgunobjetoha caido dentrodelaparato,elaparatohasido expuestoa la lluvia ola humedad,nofunciona demanera normal,oha sufridouna caida.
14. Nunca retire la patilla de Tierra. Escribanos para Obtener nuestro folleto gratis "Shock Hazard and Grounding" ("Peligro de Electrocución y Toma a Tierra"). Conecte el aparato solo a una fuente de alimentacion del tipo marcado al bajo del cable de alimentacion.
15. Si este producto va a ser enracado con más equipo, use uno tipo de apoyo trasero.
16. Nota para el Reino Unido solamente: Si los colores de los cables en el enchufe principal de esta unidad no corresponden con los terminales en su enchufe, proceda de la?siguiente forma:

a) El cable de color verde y azulDebe ser conectado al terminal que está marcado con la leyra E, el símbolo de Tierra (earth), coloreado en verde o en verde yamarillo.
b) El cable coloreado en azul debe ser connectado al terminal que está marcado con la letra N o el color negro.
c) El cable coloreado en marrón debe ser conectado al terminal que está marcado con la letra L o el color rojo.

1. Este aparato eletrico no debe ser sometido a ningun tipo de goteo o salpicadura y se debe tener cuidado para no poner objetos que contenga liquidos, como vasos, sobre el aparato.
2. La exposión a altos niveles de ruido suececausaruna perrida permanente en la audicnla suscepibilitya la perrida de audicn provocada por el ruido varia segun la persona, pero casi todo el mundo perdera algo de audicn si se expone a un nivel de ruido suficientamente intenso durante un tiempo determinado. El Departamento para la Salud y para la Seguridad del Gobjero de los Estados Unidos (OSHA) ha especificado las seguicientes exposiones al ruido permisibles:

Duración por Día en Horas
Nivel de Sonido dBA, Respuesta Lenta

8	90
6	92
4	95
3	97
2	100
1 1/2	102
1	105
1/2	110
1/4 o menos	115

De acuerdo al OSHA,rial quier exoion que exceedos limites ariba indicados puee produir algo type de perdida en la audicn. Protectores para los canales auditivos o tapones para los oidos deben ser usados when se opere con thissma de sonido para prevenira perdida permanente en la audicn si la exoipion excedes los limites indicados mas ariba Para protegerse de una exposacion a altos niveles de sonido potencimale peligrosa, se recomienda que todas las personnes expuestos a equipamento capaz de produir altos niveles de presion sonora, tales como este systema de amplificacion, se encuentren protegidas por protectores auditivos,minteras esta unidad este operando.

GUARDE ESTAS INSTRUCCIONES!

ENGLISH

MAX® 158/110/112/115

Bass Amplifiers

Amplificadores para Bajo

Gracias por elegir un amplificador Peavey para bajo de la Serie MAX. La Serie MAX-ofrece un gran sonido en un paquete fácil de usar, conveniente y微量元素. Su disen lo hace perfecto como un amplificador para practiar o parapegas jam sessions. El jack Tape/CD que incluye le permite tocar sobre sus cancones favoritas cuando que la calidad de auriculas le ofrece la posibididad de practiar en privado enequalier momento, de dia o de noche.

Antes de empezar a tocar a trovés de su amplificador, es muy importante asegurar de que al producto se le está suministrando la linea de voltaje apropiada. Puede encontrar el voltaje apropiado para su amplificador impreso al lado del cable de corriente IEC en el panel trasero de la unidad. Cada característica del producto está número. Acuda al diagrama del panel frontal de este manual para localizar las caractéristicas particulares al lado de su número correspondiente.

Por favor lea esta guia para asegurar tanto su seguridad personal como la de su amplificador.

CHARACTERISTICAS:

Control Vintage con circuiteria patentada de Peavey TransTube® para un sonido de ampli de bajo vintage a valvulas
- Presets de EQ seleccionables
Control de ganancia
- Ecualización multi banda
- Conexión de auriculares
- Entrada para conexión Cinta/CD
- Altavoz especialmente afinado
- Circuito de proteccion de altovoz DDT™

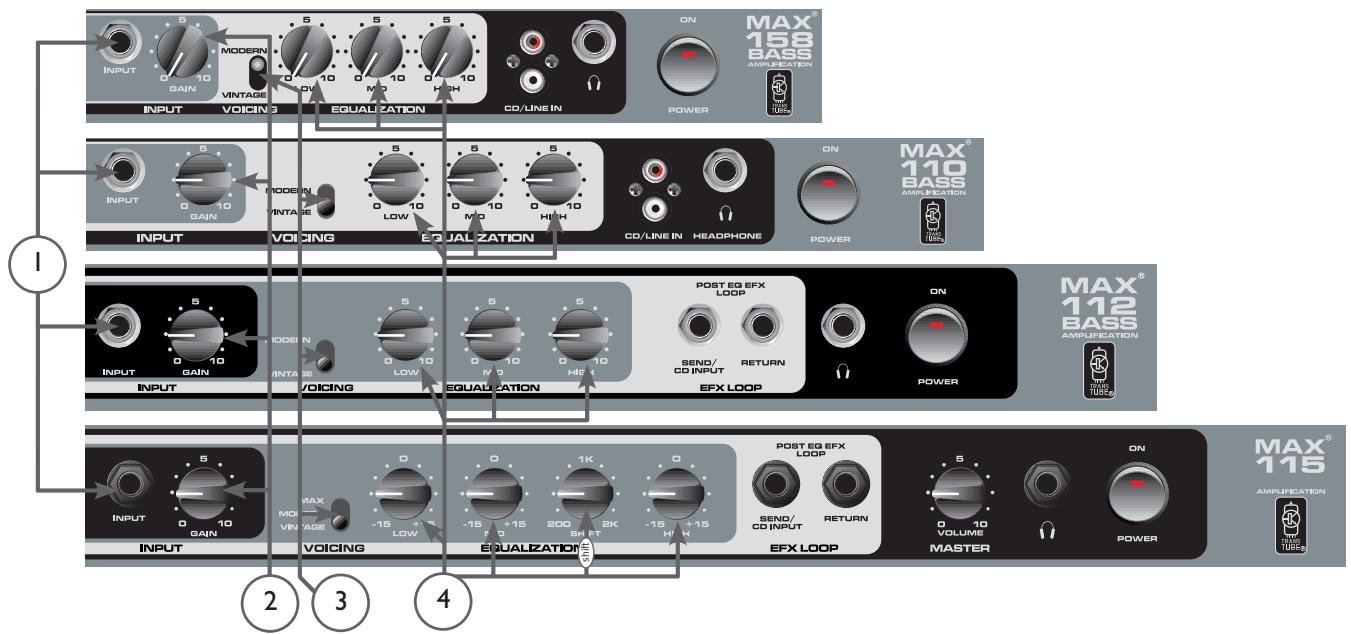

(1) Jack de entrada

Conecte su bajo a este jack de 1 / 4 ". Conecte su bajo antes de encender el amplificador.

(2) Ganancia

Este control situá la ganancia de entrada del previo del MAX y funciona conjunktamente con el preset de Voicing selección (vea 3, Voicing). Girando el control hacía la derechos incrementará la ganancia, pero su niven final dependerá tanto de la calidad de su bajo (pasivo o activo) como de su estudio de interpretación.

El interruptor Voicing offre una gran@cantidad de variantes de ganancia TransTube® y EQ, lo cui ofrece en esencia al usuario muchos amplificadores en uno, cada uno con distinctas caracteristicas de时间内.

Modern - Basada en el sonido de la EQ "CostaOeste" sin simulación de valvula

Vintage - Basada en el sonido frontal TransTube de Peavey con un tiempo de bajo vintage a valvulas

MAX - Basada en la EQ de sonido clásico de Peavey sin simulación de valvula (sólo en el MAX 115)

(4) Ecualización

La sección de EQ le permite ajustar el sonido del modelo de ampli seleccionado en la sección Voicing (3) y causa que la EQ responds de unamania similar al ampli que está sido imitado. Los 控les de EQ en el MAX 158, 110 y 112 son de un tipo pasivo estandard (los 控les interactuán dependiendo de su colocacion),@mstead que el MAX 115iene una EQ activa con corte y realce independentes.

Low - Gire el control hacía lackecha para incrementar las Frequencias bajas

Mid - Gire el control hacía la derechos para incrementar las Frequencias medias

Shift (sólo en MAX 115) - Este control proportionsa una EQ semiparamétrica que selección la Frequencia a la que el control de medios corte o realiza. Si gira el control de izquierda a derecha incrementará el valor de esta Frequencia; se pueda selectionarrialquier valor entre 200 Hz y 2 kHz.

High - Gire el control hacía la referencia para incrementar las Frequencias altas

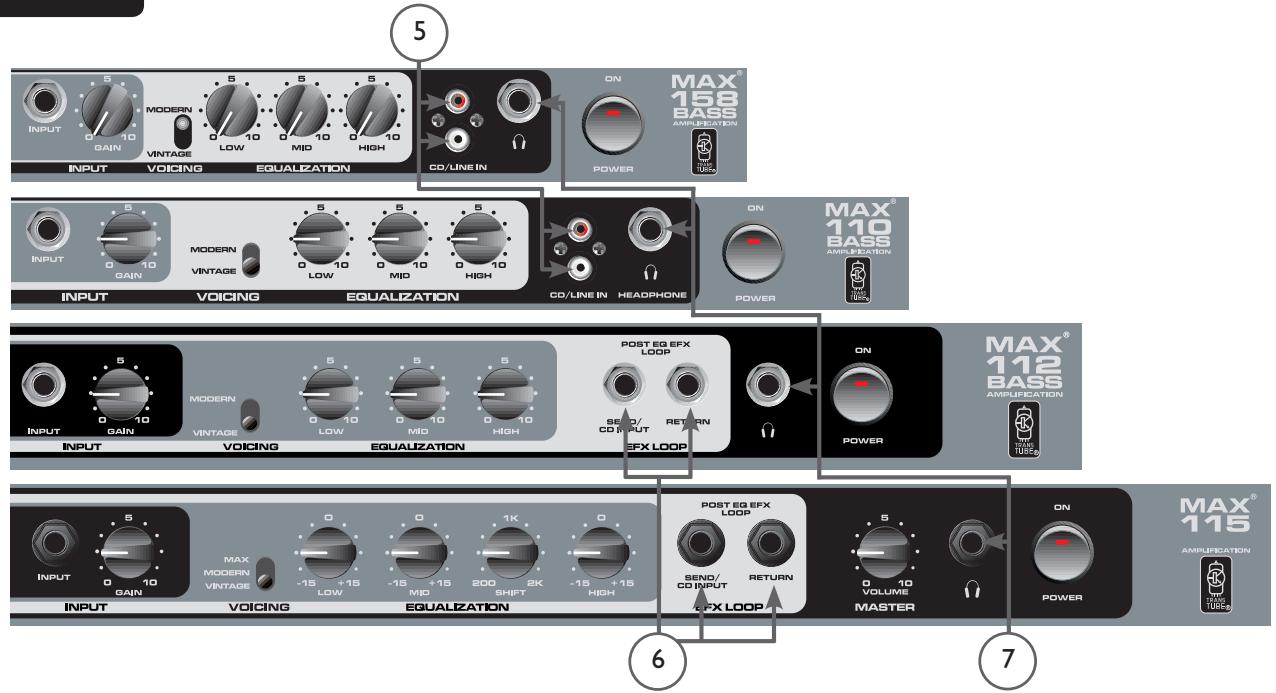

(5) Jacks RCA de entrada CD/Line (sólo en MAX® 158 y 110)

Estas entradas de jack RCA le permitted conectar un lector CD o pletina estéreo, a su ampli para bajo de la Serie MAX y tocar sobre la música.

(6) Loop de EFX Post-EQ (sólo en MAX 112 y 115)

Esta sección le permiteañadir un efecto o conectar un lector de CD post-EQ o antes de que se haya aplicado la ecualización seleccionada (ver 4).

Send/CD Input

Este jack de entrada estandard de 1 / 4 " le permittede conectar una pletina o un lector de CD a su ampli de bajo de la Serie MAX para tocar sobre la música. El jack le permittede además conectar su ampli de la Serie MAX a la entrada de unaunidad de efectos (ver Return más abajo).

Return

Cuando se usa a la vez que la entrada Send/CD, este jack le permite completar el loop de efectos establishido al insertar la calidad de la unidad de efectos en el jack de return (returno).

(7) Salida de auriculares

Este jack de entrada estandard de 1 / 4 '' le permite conectar auriculas estéreo estandard al amplificador. Gire el control de ganancia (Gain) totalmente a la izquierda antes de usar los auriculas. Gire lentamente el control de ganancia (Gain) a la derecha hasta encontrar un nivel de audición cómodo. Cuando se connectan auriculas a la Serie de amplificadores MAX, el.altavoz se desconecta automatistically.

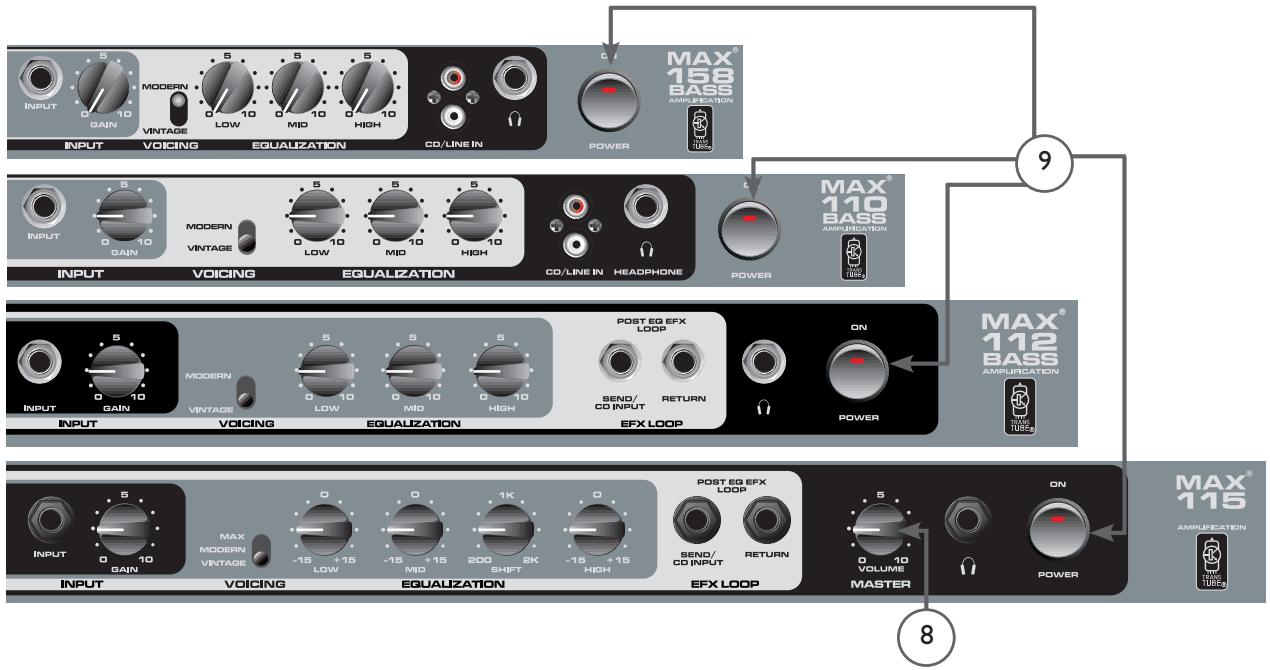

(8) Volumen General (sólo en MAX 115)

Este control selecciona el volumen general para un preset. Como el control de ganancia, girando este control hacía la derecha incrementa la ganancia o calidad general.

(9) Interruptor de encendido

Este commutador de dos posiciones proporcióna alimentación a la unidad cuando se pone en la posión ON (Encendido). Un LED rojo en el interruptor de encendido se ilumina cuando se proporción corrente.

ADVERTENCIA: El interruptor de corriente solo rompe un lado del circuito. Energía peligrosaSEO, que es lo que el potencial de la potencia es inferior a la potencia OFF.

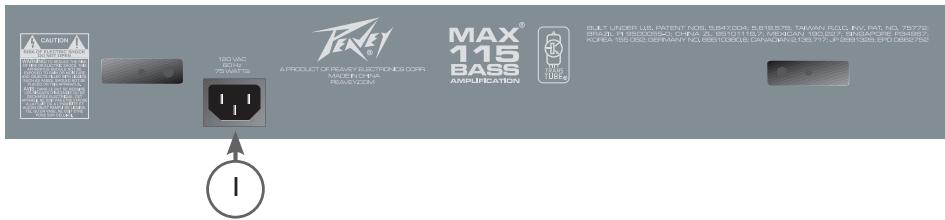

PANEL TRASERO

Este es un conector de alimentacion principal IEC standard. Un cable de CA con los requisitos necessarios de voltaje y el enchufe apropiado se incluye en el paquete.

Nunca retire la tercera patilla de tierra de ningún aparato. Ésta ha sido incluida por su seguridad. Si la fuente de corriente no conta con una connexion de tierra, se debe utilizes un adaptor con tierra y elacer contacto debe ser aterrizzato apropriadamente. Para prevenir el riesgo de electrucución o fuego, siempre hay que asegurar de que el ecualizador y todo el equipo con el asociado está apropriadamente aterrizzato.

MAX 158

Potencia tasada:

15 vatios RMS a 4 ohmios, nominal a 1 kHz, 120 VAC line

Consumo de Potencia:

(Doméstico)

50 vatios, 60 Hz, 120 VAC

(Exportado)

50 varios, 50/60 Hz, 220-240 VAC

Las siguientes specifications han sido medidas a 1 kHz con todos los controlles de preset a 5; sonido "Modern":

Sensibilitad de entrada:

Nivel de Entrada Nominal (Modern): -12.4 dBV, 240 mV RMS
Nivel de Entrada Maximo: 6.0 dBV, 2.0 V RMS

Entrada Tape/CD:

Impedancia: High-Z, 1Meg ohmios
Nivel de Entrada Nominal:
5.60 dBV, 1.90 V RMS

Salida de auriculas:

Nivel de Salida Nominal: 75 mW a 8 ohmios esconecta el altovoz interno cuando se usa)

Zumbido y ruido de sistemas a

Nivel de Entrada Nominal:

(Canal limpio, de 20 Hz a 20 kHz)
Mayor que 78 dB de la potencia
tasada

Dimensiones(A x A x P):

14.375" x 12.563" x 8.875" (366 mm x 320 mm x 226 mm)

Peso:

17.5 lbs. (7.94kg)

MAX 110

Potencia tasada:

20 varios RMS into 4 ohmios, nominal a 1 kHz, linea de 120 VAC

Consumo de corriente:

(Domestico)

50 vatios, 60 Hz, 120 VAC

(Exportado)

50 ratios, 50/60 Hz, 220-240 VAC

Las siguientes specifications han sido medidas a 1 kHz con todos los controlles de preset a 5; sonido "Modern":

Sensibilitad de entrada:

Nivel de Entrada Nominal(Modern): -15.4 dBV, 170 mV RMS
Nivel de Entrada Maximo: 7.04 dBV, 2.25 V RMS

Entrada Tape/CD:

Impedancia: High-Z, 1.1Meg ohmios

Nivel de Entrada Nominal: 8.79 dBV, 2.75 V RMS

Salida de auriculas:

Nivel de Salida Nominal: 100 mW a 8 ohmios esconecta el altovoz interno cuando se usa)

Zumbido y ruido de Sistema a

Nivel de Entrada Nominal:

(Canal limpio, de 20 Hz a 20 kHz)
Mayor que 73 dB de la potencia
tasada

Dimensiones (A x A x P):

17.653" x 15.375" x 11.188" (449 mm x 391 mm x 285 mm)

Peso:

25.4 lbs. (11.5 kg)

MAX 112

Potencia tasada:

40 varios RMS a 8 ohmios, nominal a 1 kHz, linea de 120 VAC

Consumo de corriente:

(Doméstico)
75 varios, 60 Hz, 120 VAC
(Exportado)
75 varios, 50/60 Hz, 220-240 VAC

Las siguientes specifications han sido medidas a 1 kHz con todos los controlles de preset a 5; sonido "Modern":

Sensibilidad de entrada: Nivel de Entrada Nominal (Modern): -15.4 dBV, 170 mV RMS Nivel de Entrada Maximo : 7.04 dBV, 2.25 V RMS

Entrada Tape/CD:

(se doit usar un cable estéreo)
Impedancia: High-Z, 33k ohmios
Nivel de Entrada Nominal: 8.46 dBV, 2.65 V RMS

Loop de efectos:
Nivel nominal de envío y returno: 7.23 dBV, 2.3 V RMS

Salida de auriculas:
Nivel de Salida Nominal:
235 mW a 8 ohmios
(Desconecta el altovoz interno cuando se usa)

Zumbido y ruido de sistemas a Nivel de Entrada Nominal: (Canal limpio, de 20 Hz a 20 kHz) Mayor que 72 dB de la potencia tasada

Dimensiones (A x A x P): 21.25" x 18.188" x 12.125" (540 mm x 462 mm x 308 mm)

(Doméstico)
75 varios, 60 Hz, 120 VAC
(Exportado)
75 varios, 50/60 Hz, 220-240 VAC

Las siguientes specifications han sido medidas a 1 kHz con todos los controlles de preset a 5; en el sonido "Modern", preset Volumen General a 10:

Sensibilidad de entrada:
Nivel de Entrada Nominal(Modern): -15.5 dBV, 168 mV RMS
Nivel de Entrada Maximo: 7.04 dBV, 2.25 V RMS

Entrada Tape/CD: (se debe usar un cable estéreo) Impedancia: High-Z, 100 k ohmios Nivel de Entrada Nominal: -8.0 dBV, 398 mV RMS

Loop de efectos:
Nivel nominal de envío y returno: -10 dBV, 325 mV RMS

Salida de auriculas:
Nivel de Salida Nominal:
320 mW a 8 ohmios
(Desconecta el altovoz interno cuando se usa)

Zumbido y ruido de sistemas a Nivel de Entrada Nominal: (Canal limpio, de 20 Hz a 20 kHz) Mayor que 90 dB de la potenci tasada

Dimensiones (A x A x P): 24.125" x 21.188" x 13.125" (613 mm x 538 mm x 334 mm)
