Type de produit	Amplificateur basse
Caractéristiques techniques principales	10 pouces, 20 watts RMS, haut-parleur Peavey
Alimentation électrique	220-240 V, 50-60 Hz
Dimensions approximatives	38 x 38 x 36 cm
Poids	9 kg
Compatibilités	Compatible avec divers instruments à cordes, entrées jack 1/4"
Fonctions principales	Contrôle de tonalité, entrée auxiliaire, sortie casque
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité des pièces chez Peavey, facilité de réparation
Sécurité	Ne pas exposer à l'eau, utiliser dans un environnement ventilé
Informations générales utiles	Idéal pour les répétitions et les petits concerts, sonorité claire

FOIRE AUX QUESTIONS - MAX 110 PEAVEY

Mon Peavey Max 110 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et qu'il est bien connecté.

J'entends un bourdonnement lorsque je joue, pourquoi ?

Le bourdonnement peut être causé par une mauvaise mise à la terre. Essayez de brancher l'ampli sur une autre prise. Vérifiez également les câbles et les connexions pour détecter d'éventuels défauts.

Comment régler le son de mon Peavey Max 110 ?

Utilisez les boutons de réglage de gain, d'égalisation et de volume pour ajuster le son selon vos préférences. Commencez par un réglage modéré et ajustez progressivement.

Le son de mon ampli est faible, que dois-je faire ?

Assurez-vous que le volume est réglé à un niveau adéquat. Vérifiez également que les câbles sont correctement connectés et en bon état. Si le problème persiste, consultez le service technique.

Puis-je utiliser mon Peavey Max 110 avec d'autres instruments ?

Oui, le Peavey Max 110 peut être utilisé avec différents instruments, mais il est principalement conçu pour les basses. Des réglages peuvent être nécessaires pour optimiser le son avec d'autres types d'instruments.

Comment savoir si mon ampli a besoin d'être réparé ?

Si vous constatez des bruits inhabituels, des coupures de son fréquentes ou des problèmes de performance persistants, il est conseillé de faire vérifier l'ampli par un professionnel.

Existe-t-il des mises à jour de firmware pour le Peavey Max 110 ?

Le Peavey Max 110 ne nécessite généralement pas de mise à jour de firmware, mais pour des informations spécifiques, consultez le site web de Peavey ou le manuel d'utilisation.

Comment transporter mon Peavey Max 110 en toute sécurité ?

Utilisez une housse de transport ou un étui rembourré pour protéger votre ampli. Assurez-vous également de débrancher tous les câbles avant de le déplacer pour éviter tout dommage.

MODE D'EMPLOI MAX 110 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de chocoléctrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de chocolélectrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune piece pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVIS: Dans le but deREDuire les risques d'incendie ou de decharge electrique, cet appeareil ne doit pas etre expose a la plue ou a l'humidite et aucun objet rempli de liquide, tel qu'un vase, ne doit etre pose sur celui-ci. Avant d'utiliser de cet appeareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout apparéel électrique doit être soumise aux precautions d'usage incluant:

C E

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionné pas votre unité à proximé de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionné les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabriquant.
12. Lors de l'utilisation sur pied ou pole de support, assurez dans le cas de déplacement de l'ensemble enceinte/ support de prévenir tout basculement intempestif de celui-ci.
13. Il est conseilé de déconnecter du secteur libre et leur unité en cas d'orage ou de durée prolongée sans utilisation.
14. Seul un technicien agree par le fabriuant est a meme de reparer/controler your unite. Celle-ci doit etre controllee si elle a subit des dommages de manipulation, d'utilisation ou de stockage (humidite,...).
15. Ne déconnectez jamais la prise de terre de votre unité.
16. Si votre unité est destinée a été montée en rack, des supports arriere doivent être utilisés.
17. Note pour les Royaumes-Unis: Si les couleurs de connecteurs du cable d'alimentation ne correspond pas au guide de la prise secteur, procédez comme suit:

a) Le connecteur vert et jaune doit être connectrer au terminal note E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide.
b) Le connecteur Bleu doit être connectrer au terminal note N, correspondnat à la couleur noire du guide.
c) Le connecteur marron doit être connectrer au terminal note L, correspondant à la couleur rouge du guide.

1. Cet équipement electrique ne doit en aucun cas etre en contact avec un qualconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait etre posé sur celui-ci.
2. Une exposition à de hauts niveaux sonores peut conduire à des dommages de l'écoute irréversibles. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expériencerera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé amérique (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ce-dessus entrainera des pertes de l'écoute chez la plupart des sujets. Le port de système de protection (casque, oreilette de filtrage,...) doit être observé lors de l'opération cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

GARDEZ CES INSTRUCTIONS!

Amplificateurs pour basse

Merci d'avoir besoin un amplificateur pour basses Peavey. Cette gamme d'amplificateurs offre une haute qualite sonore le tout dans une unite compacte et pratique qui pourra etre utilisée facilement. Sa conception en fait un outil parfait pour les debutants les improvisations ou repétitions. L'integration de la prise source (CD, Tape) vous offrira la possibilité de jour accompagne de vos morceaux préferés et la prise casque vous permettra un usage en toute intimité et a tout moment.

Avant d'utiliser votre amplificateur il est important de s'assurer que l'unité dispose du cable d'alimentation fourni d'origine. Vous pourrez trouver le voltage requis imprimé à l'arrière de votre unité. Chaque composant du produit est numérotré. Référez vous au diagramme du paneau avant compris dans ce manuel pour identifier par un numéro les différentes parties.

Pour un usage en toute sécurité pour vous et votre unité veuilles lire ce manuel avec attention.

CHARACTERISTIQUES

• Contrôle Vintage avec cirouiterie TransTube® offrant une sonorité d'amplificateurs à lampes.
• Choix de prépréglages d'égalisation
• Contrôle de gain
• Egalisation multiband
• Prise pour écouteurs
• Connection d'entrée source (CD, Tape...)
  Haut-parleur spécialement accordé
• Circuiterie de protection DDT™

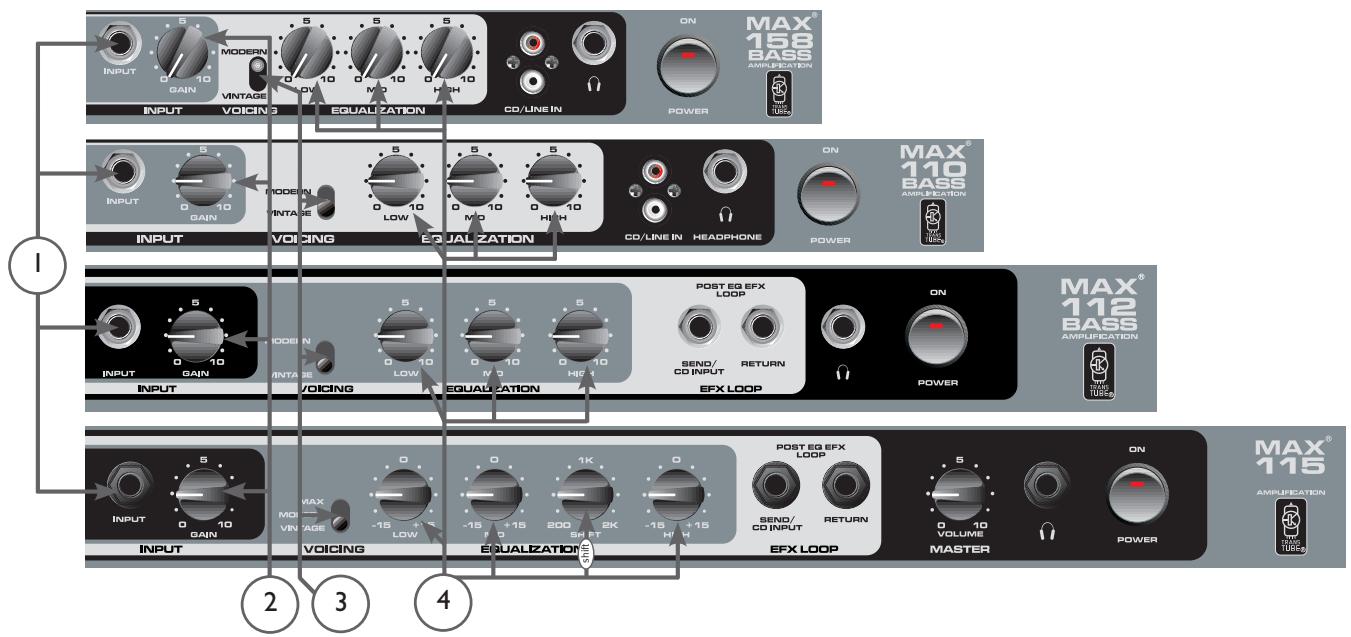

(1) Jack d'entrée

Branchez vous basse dans cette prise de 1/4 . Connectez vous basse avant demettre l'amplificateur sous tension.

(2) Gain

Ce contrôle permet le réglage du gain d'entrée du préamplificateur et il fonctionne en konjection avec le préréglage de voie sélectioné (Voir 3, Tonalités). En tournant horsairément ce contrôle vous augmenterez le gain mais le réglage final dépendra du niveau de sortie de votreasse (actif ou passif) ou également de votre style de jeu.

(3) Réglage du style de tonalités (Voicing)

Le sélecteur de tonalité offre de nombreuse pré-égalisations ainsi que différentes modélisations de type TransTube® pour réproduire les sonorités des amplis les plus célibres.

Modern - Egalisation sans modélisation basé sur le son de la cote ouest des années 80.

Vintage - Egalisation basée sur la modélisation transtube reproduisant le son des amplificateurs à lampes

MAX - Egalisation sans modélisation basé sur les amplificateurs Peavey les plus classiques. (sur le MAX 115 seulement)

(4) Egalisation

La section EQ permet d'ajuster la tonalité du modele d'amplificateur besoin dans la section Voicing (3) et fait réagir l'égalisation en fonction du modele de tonalité besoin pour un réseau similaire des différents réglages. Ces contrôles, sur les modèles MAX 158, 110 et 112 sont de types passifs (les contrôles interagissant en fonction des réglages), par ailleurs le MAX 115 possède un égaliseur de type actif avec des réglages indépendants.

Low - Tourner horserement ce contrôle pour augmenter les graves

Mid - Tourner horsirement ce contrôle pour augmenter les fréquences mediums

Shift (Max 115 seulement) - Ce contrôle permet une égalisation semi-paramétrique qui définit la fréquence de coupure ou d'ouverture du contrôle Mid. Tourner ce contrôle de la droite vers la gauche augmentera cette fréquence sur une plage allant de 200Hz à 2 kHz.

High - Tourner horairement ce contrôle pour augmenter le aigues.

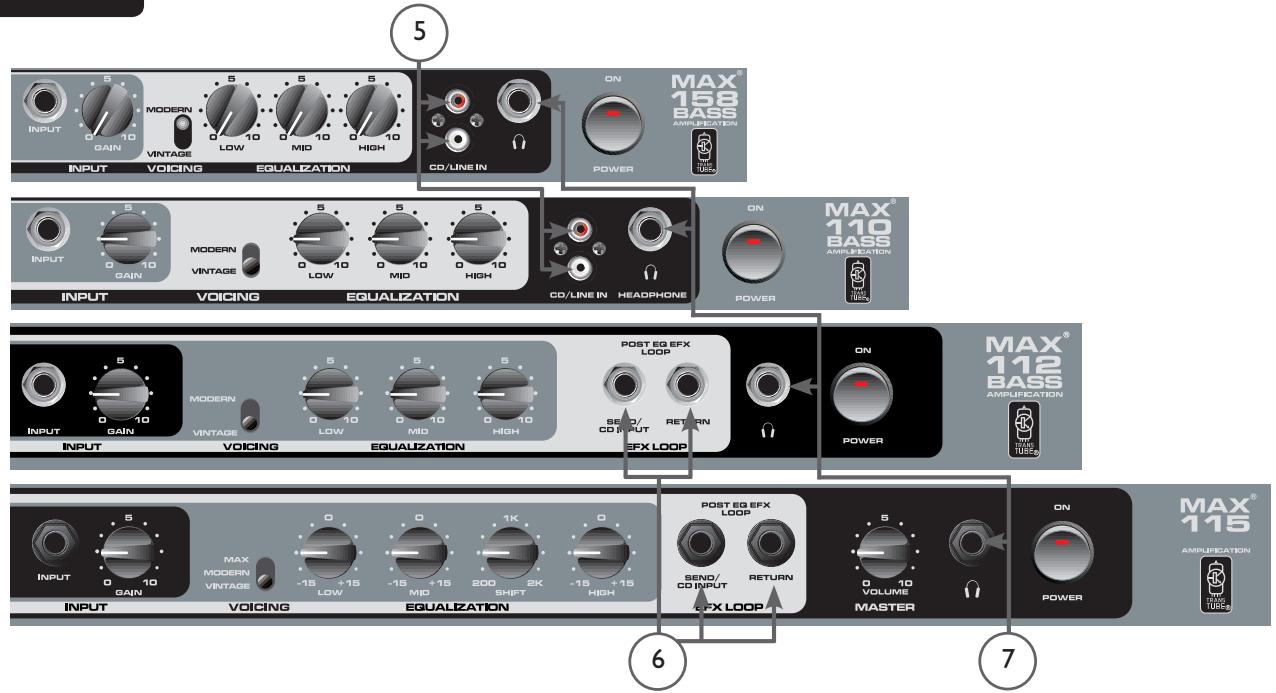

(5) RCA CD/Jacks en ligne (MAX® 158 et 110 uniquement)

Ces entrées RCA vous permettent de connecter une source stéreo à travers votre amplificateur pour journ par dessus (cassette, CD ou autre).

(6) Boucle Post-EQ EFX (MAX 112 et 115 seulement)

Cette section vous permet de connecter un effet ou d'ajouter par exemple un lecteur de CD post-EQ ou après vos réglages sur la section d'égalisation (Voir 4).

Send/CD Input Cette prise standard de 1 / 4 "vous permet de connecterUNE source audio (CD ou cassette) à travers votre amplificateur et de jour par dessus (cassette, CD ou autre). La prise vous permet également de brancher l'entrée d'une unité d'effet à votre amplificateur MAX. (voir Return ci dessous).

Return Utilisé en conjunction avec l'entrée Send/CD Input, cette pris vous permet de compléter la boucle d'effet ajoutée en branchant la sortie de votre unité d'effets dans la prise Return.

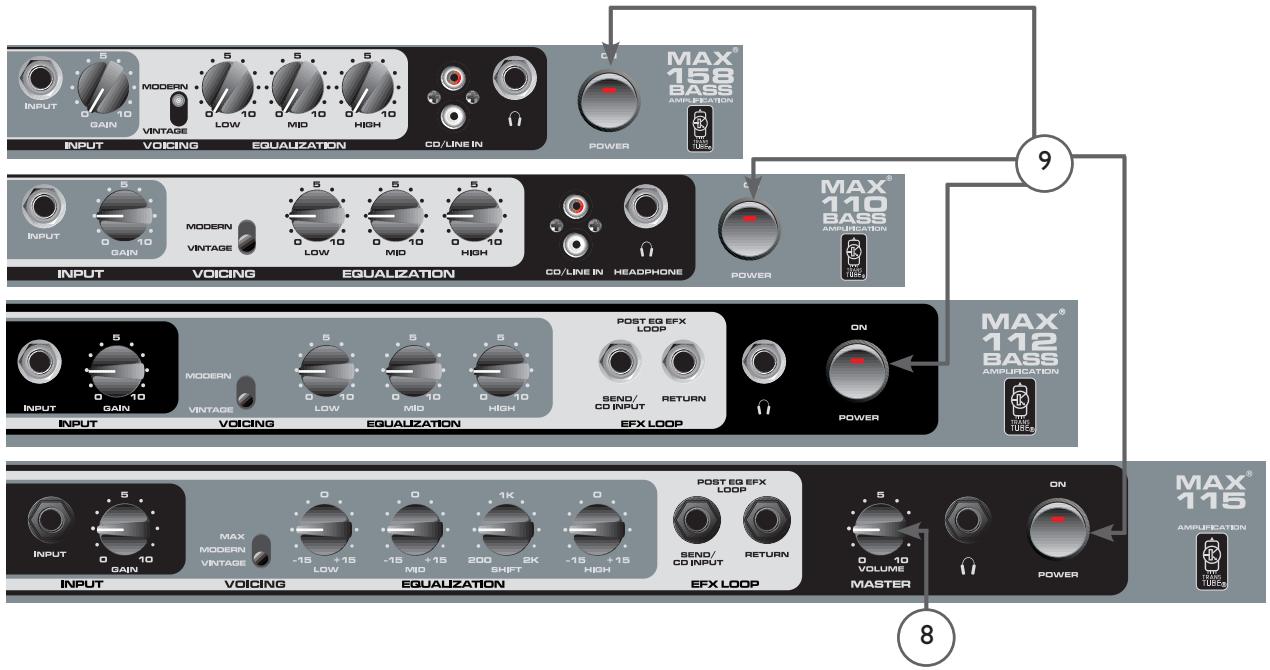

(7) Entreie Casque

Cette prise d'entrée au standard de 1/4 '' yous permit la connexion d'écouteurs stéreo à votre amplificateur. Tournez le contrôle de gain au plus bas avant d'utiliser les écouteurs. Tournez le potentiomètre de gain tout doucement de manière à obtaining un niveau d'écoute comfortable. Quand les écouteurs sont connectés à l'amplificateur, le Haut-Parleur est automatiquement désactivé.

Ce contrôle ajusté le volume du préréglage. Tourner horsairément ce contrôle augmentera le niveau de sortie général.

(9) Intérupteur d'alimentation

Ce sélecteur de deux points permet d'alimenter l'unité lorsqu'il est positionné sur ON. Une LED rouge s'illumine pour indiquer que l'amplificateur est sous tension.

AVERTISSEMENT: L'intérupteur ne coupe qu'une seule borne du courant principal. Une energia électrique dangereuse peut être presente dans l'amplificateur lorsque l'interrupteur est sur la position OFF.

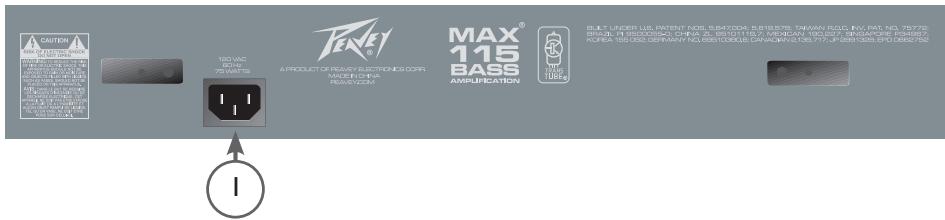

PANNEAU ARRIERE

(1) Connecteur IEC

Ceci est une connexion d'alimentation standard de type IEC. Vous trouvrez le cordon adapté aux besoinés électriques dans le carton de votre unité.

Ne jamais retirer la terre de tout équipement. Ceci est fourni pour votre sécurité. Si la prise utilisée ne dispose pas de la terre, un adaptateur spécifique devra etre utilise pour un branchemant adequat. Pour un usage en toute sécurité, assurez vous que tout votre équipement soit correctement branché à la masse.

MAX 158

Puisance mesurée:

15 watts RMS sous 4 ohms,

nominale @ 1 kHz, 120 VAC ligne

Consommation électrique:

(Domestique)

50 watts, 60 Hz, 120 VAC

(Export)

50 watts, 50/60 Hz, 230 VAC

Les specifications suivantes sont

mesurées à 1khz avec tous les réglages de preset à 5 tonalité

"Modern"

Sensibilité d'entrée:

Niveau d'entrée nominal (Modern):

-12.4 dBV, 240 mV RMS

Niveau d'entrée maximum:

6.0 dBV, 2.0 VRMS

Entrée Ligne Tape/CD:

Impedance: Haute, 1Meg ohms

Niveau d'entrée nominal:

5.60 dBV, 1.90 V RMS

Sortie casque:

Niveau de sortie nominal:

100 mW sous 8 ohms

(deconnexion du HP principal)

Bruit du système et pârasites @

Niveau d'entrée nominal:

canal clair, 20hz à 20khz)

Plus de 78 dB en dessous de la

puissance mesurée

Dimensions

(Hauteur x Largeur x Profondeur):

14.375" × 12.563" × 8.875"

(366 mm x 320 mm x 226 mm)

Poids:

17.5 lbs. (7.94kg)

MAX 110

Puisance mesurée:

20 watts RMS sous 4 ohms,

Consommation électrique:

(Domestique)

50 watts, 60 Hz, 120 VAC

(Export)

50 watts, 50/60 Hz, 230 VAC

Les specifications suivantes sont mesurées à 1khz avec tous les réglages de preset à 5 tonalité "Modern"

Sensibilité d'entrée:

Niveau d'entrée nominal (Modern):

-15.4 dBV, 170mV RMS

Niveau d'entrée maximum:

7.04 dBV, 2.25 V RMS

Entrée Ligne Tape/CD:

Niveau d'entrée nominal:

8.79 dBV, 2.75 V RMS

Sortie casque:

Niveau de sortie nominal:

100 mW sous 8 ohms

(deconnexion du HP principal)

Bruit du système et pârasites @

Niveau d'entrée nominal:

canal clair, 20hz à 20khz)

Plus de 73 dB en dessous de la

puissance mesurée

Dimensions

(Hauteur x Largeur x Profondeur):

17.653" x 15.375" x 11.188"

(449 mm x 391 mm x 285 mm)

Poids:

25.4 lbs. (11.5 kg)

MAX 112

Puisance mesurée:

40 watts RMS sous 8 ohms, nominale @ 1 kHz, 120 VAC line

Consommation électrique:

(Domestique)

75 watts, 60 Hz, 120 VAC

(Export)

75 watts, 50/60 Hz, 230 VAC

Les specifications suivantes sont mesurées à 1khz avec tous les réglages de preset à 5 tonalité "Modem"

Sensibilité d'entrée:

Niveau d'entrée nominal (Modern): -15.4 dBV, 170mV RMS
Niveau d'entrée maximum: 7.04 dBV, 2.25 V RMS

Entrée Ligne Tape/CD:

(utiliser un cable stéreo)
Impédance: Haute, 33 k ohms
Niveau d'entrée nominal: 7.23 dBV, 2.3 V RMS

Boucle d'effet:

Niveau d'envoi et de return nominal: 7.23 dBV, 2.3 V RMS

Sortie casque:

Niveau de sortie nominal: 235 mW sous 8 ohms (déconnexion du HP principal)

Bruit du système et pârasites @

Niveau d'entrée nominal:

canal clair, 2ohz à 2okhz) Plus de 72 dB en dessous de la puissance mesurée

Dimensions

(Hauteur x Largeur x Profondeur): 21.25" x 18.188" x 12.125" (540 mm x 462 mm x 308 mm)

Consommation électrique: (Domestique)

75 watts, 60 Hz, 120 VAC
(Export)
75 watts, 50/60 Hz, 220-240 VAC

Les specifications suivantes sont mesurées à 1khz avec tous les réglages de preset à 5 tonalité "Modern" et le volume Master sur 10:

Sensibilité d'entrée:

Niveau d'entrée nominal (Modern): -15.5 dBV, 168 mV RMS
Niveau d'entrée maximum: 7.04 dBV, 2.25 V RMS

Entrée Ligne Tape/CD :

(UTILISER un cable stéreo)
Impédance: Haute, 100 k ohms
Niveau d'entrée nominal: -8.o dBV, 398 mV RMS

Boucle d'effet:

Niveau d'envoi et de return nominal: -10 dBV, 325 mV RMS

Sortie casque:

Niveau de sortie nominal: 320 mW sous 8 ohms (déconnexion du HP principal)

Bruit du système et pârasites @ Niveau d'entrée nominal:

canal clair, 2ohz à 2okhz) Plus de 90 dB en dessous de la puissance mesure

Dimensions

(Hauteur x Largeur x Profondeur): 24.125" x 21.188" x 13.125" (613 mm x 538 mm x 334 mm)

(3) Voicing (Timbre)
