ICA 800V - Amplificateur audio industriel PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	800 Watts sous 4 Ohms, 400 Watts sous 8 Ohms
Alimentation électrique	230V AC, 50/60 Hz
Dimensions approximatives	48,3 x 43,2 x 13,3 cm
Poids	10,4 kg
Compatibilités	Compatible avec divers systèmes audio professionnels
Fonctions principales	Amplification de signal, protection contre les courts-circuits, contrôle de la température
Entretien et nettoyage	Nettoyer avec un chiffon doux, vérifier les connexions régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le réseau Peavey
Sécurité	Protection contre les surcharges et les surchauffes, conforme aux normes de sécurité électrique
Informations générales utiles	Idéal pour les concerts, les événements en direct et les installations fixes

FOIRE AUX QUESTIONS - ICA 800V PEAVEY

Comment puis-je connecter le PEAVEY ICA 800V à mon système audio ?

Pour connecter le PEAVEY ICA 800V, utilisez des câbles audio appropriés pour relier les sorties de votre source audio aux entrées de l'ICA 800V. Assurez-vous que les connexions sont sécurisées et que l'appareil est éteint pendant l'installation.

Quel est le voltage d'entrée recommandé pour le PEAVEY ICA 800V ?

Le PEAVEY ICA 800V fonctionne avec un voltage d'entrée de 100-240V AC. Assurez-vous d'utiliser l'adaptateur approprié selon votre région.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez tous les câbles pour détecter des dommages et assurez-vous qu'ils sont correctement connectés. Ajustez également les niveaux de gain et de volume sur le PEAVEY ICA 800V ainsi que sur votre source audio.

Comment réinitialiser le PEAVEY ICA 800V aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le et maintenez enfoncé le bouton de réinitialisation à l'arrière pendant que vous le rallumez. Relâchez le bouton après quelques secondes.

Le PEAVEY ICA 800V est-il compatible avec les systèmes de sonorisation sans fil ?

Oui, le PEAVEY ICA 800V peut être utilisé avec des systèmes de sonorisation sans fil, tant que vous disposez des récepteurs nécessaires pour connecter les microphones ou autres appareils sans fil.

Comment puis-je améliorer la qualité sonore lors de l'utilisation du PEAVEY ICA 800V ?

Pour améliorer la qualité sonore, assurez-vous que tous les équipements audio sont de bonne qualité et correctement configurés. Utilisez des haut-parleurs adaptés et positionnez-les correctement pour une meilleure diffusion du son.

Où puis-je trouver le manuel d'utilisation du PEAVEY ICA 800V ?

Le manuel d'utilisation est disponible sur le site officiel de PEAVEY dans la section 'Support' ou 'Téléchargements'. Vous pouvez également le trouver dans l'emballage du produit.

Que faire si le PEAVEY ICA 800V ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez d'utiliser un autre câble d'alimentation. Si l'appareil ne s'allume toujours pas, contactez le support technique de PEAVEY.

MODE D'EMPLOI ICA 800V PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de chic électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de chocoléctrique — NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de chic électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune piece pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet apparéil à la pluie ou à l'humidité. Avant d'utiliser cet apparéil, lisez attentivement les avertissements supplémentaires de ce manuel.

Félicitations d'avoir besoin un Architectural Acoustics ICA™ (Industrial Contractor Amplifier) de Peavey Electronics. Veuillez lire attentivement ce manuel, surtout les CONSIGNES DE SECURITE à la page 18, qui contiennent des informations essentielles pour le bon fonctionnement de votre amplificateur. De plus, veuillez replir et nous returner la Registration Card fournie avec votre matériel.

Les amplificateurs de la série ICA instaurent de nouveaux standarts en terme de qualité et de flexibilité, jamais atteints à ce jour. Les différents modèles de la gamme ICA sont prévus pour délivrer un signal sous 4ohms, en 70,7Volts ou en 100Volts. Ceci permet d'éviter l'addition de transformateurs pour une utilisation en ligne 70,7Volts ou 100Volts et fait que ces amplificateurs conviendront à de très nombreuses utilisations.

Les amplificateurs de la série ICA sont assemblés à partir de composants de très haute qualité, et possèdent un système de sécurité qui protège votre matériel contre d'eventuels problèmes d'utilisation.

Si vous avez besoin d'assistance pour l'installation ou l'utilisation de ce matériel, n'hésitez pas à contacter le service après-vente Peavey Electronics ou votre revendeur/agréé. Nous approuciptions toutes remarques ou suggestions nous permettant d'améliorer nos produits ou services.

DEBALLAGE

Inspectez votre unité durant son déballage. Si vous constatiez le moindre problème, notifies-le immédiatement auprès de votre revendeur. Assurez-vous de garder les emballages d'origine, si jamais vous deviez renvoyer votre unité chez Peavey Electronics, l'un de ses centres techniques ou votre revendeur.

INSTALLATION

Les amplificateurs de la série ICA sont de type 2 ou 3-unités-rack, d'une profondeur de 15 3/4" (400 mm) pouvant être installés dans un support standard 19" rack. Sur tous les modèles, vous trouvez les fixations sur la face avant.

MISE EN ROUTE

1. Installez votre amplificateur dans son emplacement d'utilisation. Assurez-vous qu'il soit accessible (panneau arrière et avant) et que l'emplacementChoisi permette une belle circulation d'air pour le système de refroidissement. Pour plus d'informations, reportez-vous aux paragraphs INSTALLATION et SYSTEME DE REFROIDISSEMENT.
2. Connectez les entrées au bloc de connexions (Input)itué sur le panneau arrêté. Utilisez en fonction de vos besoin les entrées appropriées (Stéréo, Parallèle et Bridge). Pour plus d'informations, reportez-vous aux paragraphs SIGNAL D'ENTREE et CONNXIONS ENTREES.
3. Connectez les enceintes au bloc de connexions (Output) situé sur le panneau arrêté. Utilisez en fonction de vos besoin les entrées appropriées (Stéréo, Parallèle et Bridge). Pour plus d'informations, reportez-vous aux paragraphs CONNEXIONS SORTIES.
4. Connectez votre unité à une alimentation électrique ajusté. Pour plus d'informations, reportez-vous aux paragraphs CONNECTEUR D'ALIMENTATION IEC.
5. Mettre l'interrupteur 3-positions situé sur le panneau avant sur ON et tourner les contrôleles de gain situés sur le panneau arrêté jusqu'àu niveau désiré.

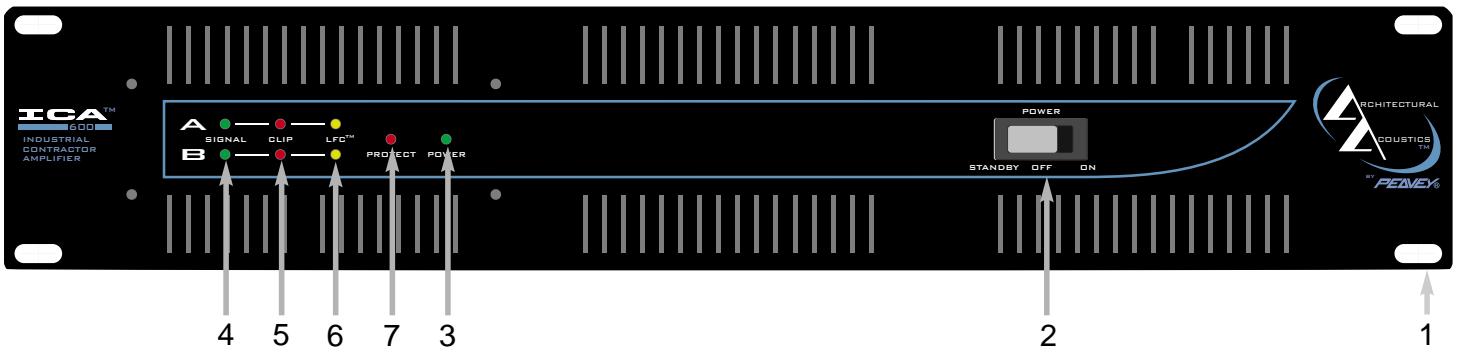

1. PATTES DE FIXATION RACK

Chaque unité possède un panneau avant au format Rack.

2. INTERRUPEUR 3-POSITIONS D'ALIMENTATION

La "Mise en Route-Arrêt séquentiel contrôle à distance" est disponible sur tous les modèles. Le sélection est sur ON en position extérieure (droite), sur OFF dans la position intermédiaire et sur STANDBY en position interérieure (gauche). Dans cette dernière position, la mise en route et l'arrêt de votre unité peuvent être controlés à distance. Rêférez-vous au paragraphe MISE EN ROUTE / ARRET SEQUENTIELS pour plus d'informations.

3. LED D'ALIMENTATION

Cette Led s'illumine quand l'unité est sous tension.

4. LED DE SIGNAL

Chaque canal possède une Led s'illuminant lorsque son signal d'entrée dépasse 1 volt.

5. LED DE PROTECTION - CLIP

Chaque canal possède une Led s'illuminant lorsque lorsque son circuit de protection se met en marche. Rêférez-vous au paragraphe SYSTEMES DE PROTECTION pour plus d'information.

6. LED LFC

Chaque canal possède une Led d'indication Load Fault Correction. Cette Led s'illumine lorsque le canal déetecte une charge de sortie non conforme. Un circuit de protection réduira automatiquement le gain permettant à l'amplificateur de travailler sans risque avec cette charge. Rétérez-vous au paragraphe SYTEMES DE PROTECTION pour plus d'information.

7. LED DE PROTECTION

Si I'unité vient d'être mise sous tension ou a détecté un problème, cette Led s'illuminera.

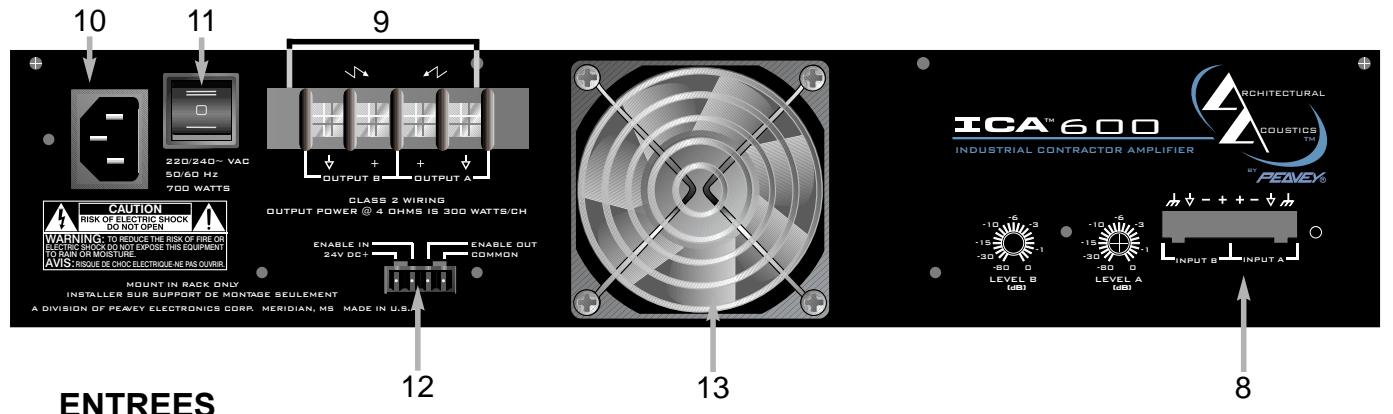

PANNEAU ARRIERE

Les Amplificateurs ICA™ sont équipés d'un bloc d'entrée permettant d'y insérer une prise 4-connecteurs Phenix par canal. Il vous est possible de relier la masse du signal audio à celle de votre unité grâce à ces connections.

9. SORTIES

Ce bloc est prévu pour receivevoir les connexions des enceintes. Il est prévu pour du fil dénudé ou équipé d'une cosse à fourche. Il est prévu pour connecter jusqu'à 2 cables dénudés de 6mm^2 par terminal.

10. CONNECTEUR D'ALIMENTATION IEC

Un connecteur d'alimentation IEC estitué sur le panneau arrêté de votre unité. Un cable IEC est nécessaire pour la connection à la source d'alimentation (fourni).

11. DISJONCTEUR

Il est situé dans le coin supérieur gauche du panneau arrêté. Si celui-ci est désengageé (position sortie), enforcez-le pour remettre l'unité en condition de fonctionnement. Si le disjoncteur continue à se désengageger, votre unité a besoin d'être vérifiée par un technicien. N'insistez pas sur le disjoncteur car vous risquez d'endommager sérieusement votre ampli.

12. CONNECTEUR DE CONTROLA DISTANCES

Les amplificateurs de la série ICA™ possèdent un mode de fonctionnement contrôle à distance, activé quand le/selecteur d'alimentation est en position STANDBY. L'unité se mettra en fonction à la réception d'un signal de 12 à 24 Volts entre les pins ENABLE et COMMON(masse). Si aucun signal n'est recu (ou le circuit ouvert), l'ampli se mettra en mode passif (pas d'amplification). Vous pouvez chainer plusieurs ampliers ICA en connectant toutes les pins +24V ensembles, les pins COMMON ensembles et la pin ENABLE OUT à cette ENABLE IN de l'unité suivante. Un connecteur inter-unité est fourni.

13. GRILLE DE VENTILATEUR

Un ventilateur à vitesse variable assure la ventilation de votre unité. Ne couvrez pas cette entrée. Le ventilateur ne fonctionne que lorsque les radiateurs de votre unité le nécessite.

OPERATION

ALIMENTATION ELECTRIQUE

La consommation electrique des unités ICA™ est noté: "idle"(en veille), 1/8 puissance maximale (condition typique musicale), 1/3 puissance maximale, et puissance maximale. Cette dernière est limitée par la présence d'un disjoncteur. Consultez la feuille de spécifique pour connaître les besoin de votre unité. Le voltage doit être le même que celui anoté à l'arrête de votre unité. Les dommages causés par une alimentation inadaptée ne sont pas couverts par la garantie. NOTE: Toujoursmettre hors tension et débrancher de l'alimentation avant de procederà des connexions audio. Par mesure de sécurité, toujours positionner les contrôles de gain situés sur le panneau arrêté au minimum lors de la mise sous tension initiale.

REFROIDISSEMENT

Les unités de la série ICA utilisent un système d'airforcé pour maintainir une température de fonctionnement. La circulation d'air est assurée par un ventilateur à vitesse variable monté sur le panneau arrêté et des grilles d'échévement sur le panneau avant. Le ventilateur ne se met en fonctionnement qu'à partir d'une température interne de 45^ C. Assurez-vous qu'il y ait suffisamment d'espace autour de votre unité pour ce circuit d'air. NOTE: Si vous installez votre unité dans un support Rack, n'utilise pas les portes avant et arrêté sans prévoir un système de supression sur l'arrêté, en prévision des besoin en air frais lors du fonctionnement. L'air doit pouvoir circuler sans contrainte vers l'entrée (panneau arrêté) et depuis la sortie (panneau avant).

HIBERNATION

Toutes les unités de la série ICA sont équippés d'un circuit Hibernation. La consommation électrique et le dégagement calorifique sont reducers au minimum siaucun signal n'est recu en entree pour plus d'une minute.Des qu'un signal est recu, Hibernation restaure le mode de fonctionnement de l'amplificateur. Les besoiné lectriques lorsque Hibernation est actif correspondant à ceux notés "Idle"(en veille).

EMISSIONS THERMIQUES

Le concepteur de votre installation devrait préciser les besoines exacts de votre système. Rétérez-vous aux specifications notées à la fin de ce manuel pour plus d'informations.

CONNECTEURS D'ENTREE

Le connecteur d'entrée accepte aussi bien les signaux audio symétriques et assymétriques. Dans le cas d'une source assymétrique, connectez la pin (-) du bloc de connexions à la masse de ce bloc. Si la pin (-) est laissée non-connectée, il en résultatera une perte de gain de 6 dB.

CONFIGURATION DU SIGNAL D'ENTREE

Les unités ICA™ peuvent fonctionner en stéreo (2 canaux), en pont (Bridge) ou en parallele (meme signal sur les 2 canaux).

Pour envoyer le même signal aux 2 canaux (Mode Parallèle), connectez normalement le canal A, et connectez ensemble les bornes positives des 2 entrées puis les bornes négatives des 2 entrées. Chaque canal recoit le même signal mais agit indépendamment (La connexion des enceintes estsemblable à un mode Stéréo).

Le Mode Pont (Bridge) convertit votre unité en un amplificateur mono-canal dont la puissance est égale à la somme des puissances de chaque canal d'origine et la charge minimale est la somme

des charges minimales de chaque canal. Chaque canal agit en inversion par rapport à l'autre, en connectant la pin (-) du canal A à la pin (+) du canal B et la pin (+) du canal A à la pin (-) du canal B. Le signal d'entrée est connecté normalement aux pin (+) et (-) du canal A. Les 2 contrôle des gain agiront sur la puissance du signal, et doivent être à la même valeur (de préférence 0dB). Les hauts-parleurs sont connectés aux bornes (+) de chaque canal. Ne jamais connecter un côté des hauts-parleurs à la masse en mode Pont car les 2 côtsés sont dits "chauds". Si un panneau de cablège de sortie (Patch Panel) est utilisé, toutes les connexions doivent être isolées independantly et par rapport au panneau. Les unités de la série ICA permettent une charge minimum de 8 ohms en Mode Pont, ce qui équivaut à 4 ohms par coté en Mode StéRéo. Une charge inférieure activeraient le circuit de protection de charge ainsi que celui de protection thermique.

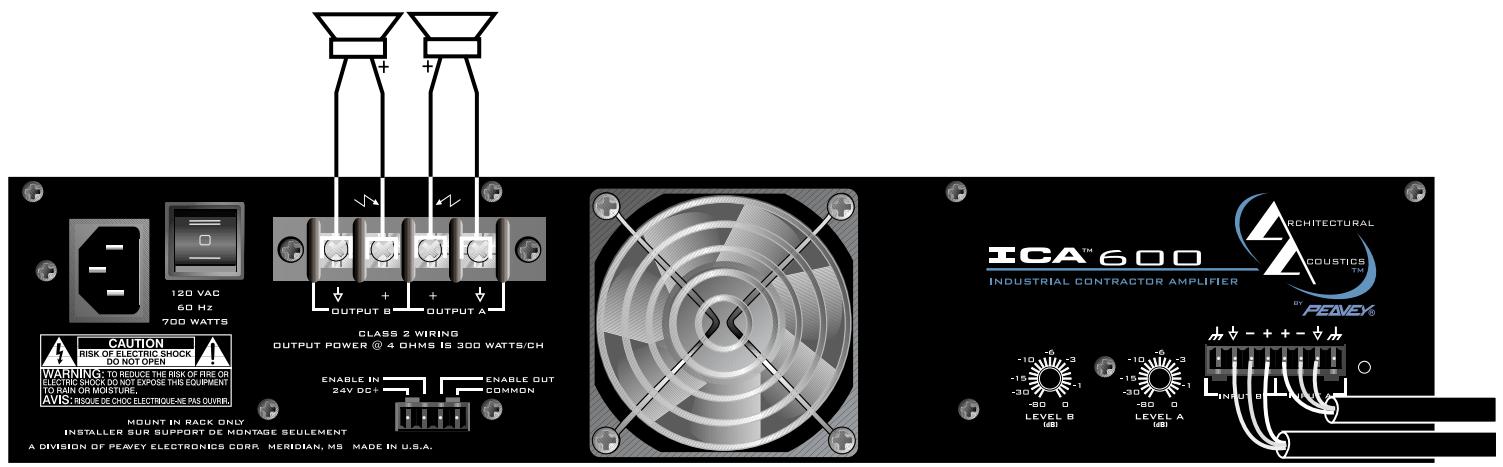

STEREO MODE CONNECTION DIAGRAM

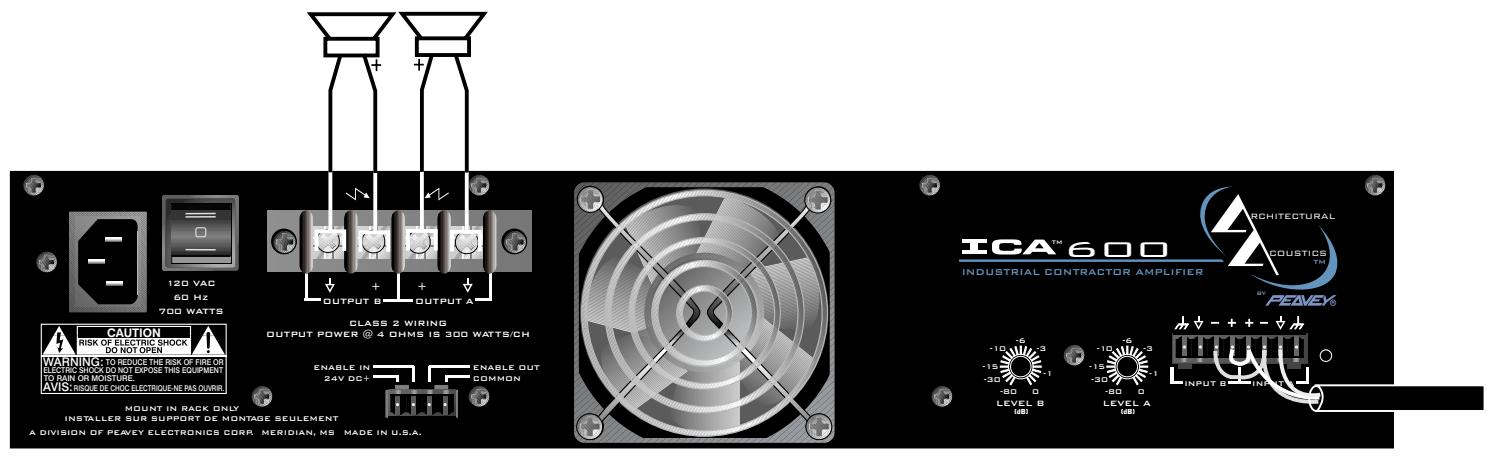

PARALLEL MODE DIAGRAM

Les hauts-parleurs sont à connecter au bloc de sortie (Output). Vous pouvez y connecter des cosses à fourches ou des fils dénudés, avec un maximum de 2 cables de 6mm^2 par terminal.

Assurez-vous que votre unité est déconnectée de l'alimentation avant de toucher les connecteurs de sortie. Consultez la charte de câblage à la fin de ce manuel pour minimiser les pertes. Assurez-vous également que la charge totale ne soit pas inférieure à cette commande pour votre unité

MASS DU SIGNAL

Le bloc de connexions d'entrée (INPUT) permet d'unifier les masses de votre unité et du signal audio. Si possible, les différentes masses doivent être connectées ensemble. Néanmoins, surtout si l'unité est ajoutée à un système existant, cela peutmaker une "boucle de masse"engendrant un bruit parasite. Si ce phénomène se presente, ne connectez la masse du cable qu'a la masse de l'entrée audio. Cette dernière est également connectee à la masse de l'alimentation de façon interne, et allouera une différence de potentiel de + / - 0.6 V par rapport a cette de l'alimentation.

SYSTEMES DE PROTECTION

Les unités de la série ICA™ incorporent plusieurs systèmes de sécurité résultats de l'expérience de Peavey dans l'amplification audio. Ils sont assemblés avec des composants de haute qualité et disposent de protections permettant d'éviter les principaux problèmes et dommages à votre système.

CLIP LIMITEUR

A pleine puissance (clipping point), le gain du canal concerné sera automatiquement reduit, évitant d'endommager les hauts-parleurs par l'excess de puissance ou des ondes "crénaux" qui risqueraient d'être produits. Cette réduction du gain est effective lorsque la Led (Clip Led) s'illumine. Un signal normal peut déclencher la Led de Clip de temps en temps sans être notificationable au niveau sonore, seul un niveau excessif et prolongé (Led allumée sans discontinuité) déclenchera une baisse de gain "audible". Ce système est dit "transparent" car la bande compte de signal est maintainue.

CORRECTION DE CHARGE

LFC (Load Fault Correction) is an unicuit qui reduira instantanement le gain du signal pour permettre à l'unité d'éviter les problèmes liés à une charge trop faible en sortie. La Led LFC s'illumine quand ce circuit est actif. Un déclenchement occasionnel de ce circuit est inaudible. Dans le cas d'un court circuit ou d'une charge excessivement faible sur les sorties de l'unité, le reliai de sortie s'ouvrira.

PROTECTION DE MISE EN ROUTE

A chaque fois que l'unité est mise sous tension, ou après une restauration d'état de protection, celle-ci passera en mode protégé et laisse les hauts-parleurs déconnectés jusqu'à vérification des systèmes de protection. Une fois la vérification terminée, l'unité fermera le reliai du signal, mais en attenuant le gain, et augmentera celui-ci progressivement jusqu'à au niveau normal pour éviter tout dommage aux hauts-parleurs.

PROTECTION THERMALE

Si le transformateur ou les radiateurs atteignent une température anormale, l'unité s'auto-protègera en déconnectant la charge de sortie jusqu'à regagner la température de fonctionnement. Pendant cette coupure, la PROTECT LED s'illuminera et le ventilateur fonctionnerà à sa vitesse maximale.

PROTECTION DE COURT CIRCUIT

Si une sortie est en court-circuit, le LFC (Correction de Charge), le reliat de sortie et la protection thermique s'activeront pour protégger l'unité. Le LFC verra une charge trop faible et réduira le gain du signal. Dans des conditions extrêmes, le reliat de sortie s'ouvrira (déconnexion de la sortie) et entamera une procédure de redémarrage.

PROTECTION DE COURANT CONTINU

Si l'unité déetecte un courant continu ou un signal sub-sonique en sortie, le reliai de sortie s'ouvrira instantanément pour éviter tout dommage aux enceintes. La PROTECT LED s'lluminera pour vous notifies la situation.

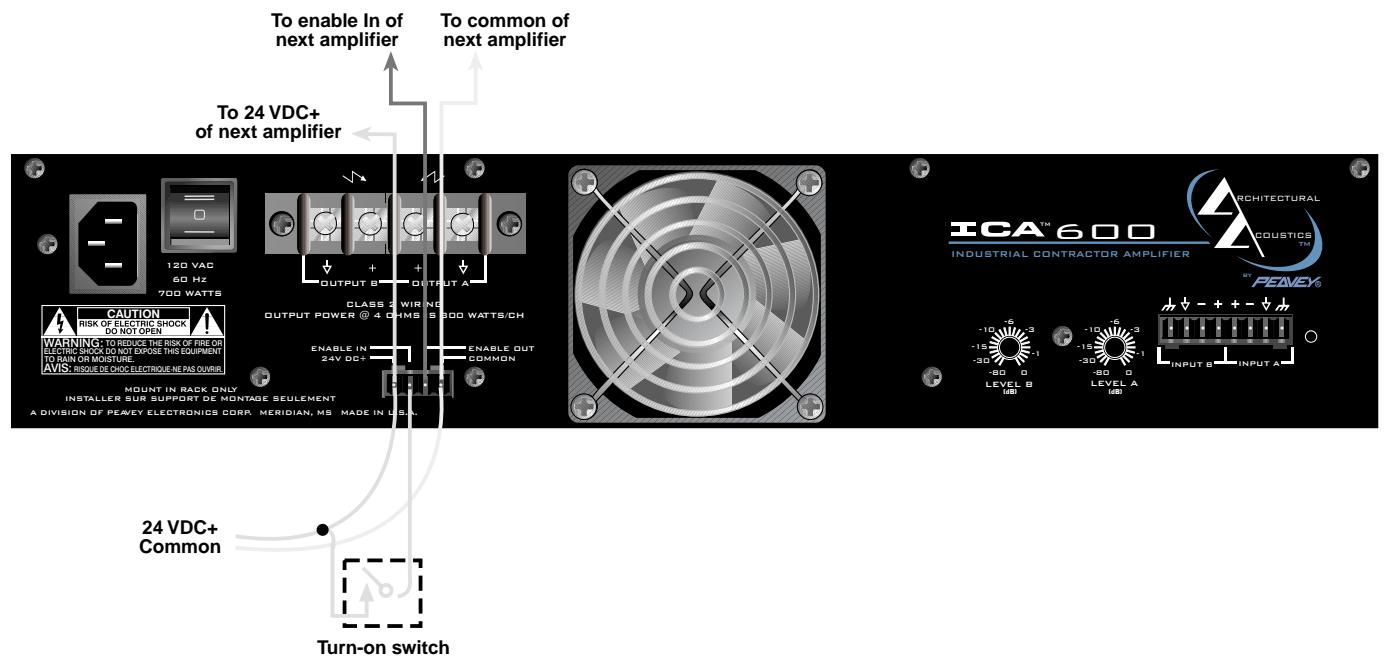

MISE EN ROUTE/ARRET SEQUENTIELS

Les unités de la série ICA™ sont équippées d'un système de contrôle de mise sous/hors tension à distance, actif lorsque l'interrupteur d'alimentation est sur STANDBY. Une alimentation externe générant de 12 à 24 volts DC doit être appliquée au connecteur situé sur le panneau arrêté. Le ENABLE OUT doit être connecté au ENABLE IN de l'unité suivante. Les différentes unités sont "couplées" en reliant en parallèle tous les terminaux 24 V DC+ ensemble et COMMON ensemble pour la séquence de mise en route.

MISE EN ROUTE/ARRET SEQUENTIELS

WIRE GAUGE CHART

Cable Length (Feet)	Stranded Wire Gauge (mm²)	Power Loss Into 8 ohms	Power Loss Into 4 ohms	Power Loss Into 2 o
5'	1	.79%	1.58%	3.16%
	1,5	.5	1.0	2.0
	2,5	.31	.62	1.24
	4	.20	.40	.80
	6	.125	.25	.50
10'	1	1.58%	3.16%	6.32%
	1,5	1.0	2.0	4.00
	2,5	.62	1.25	2.50
	4	.40	.80	1.6
	6	.25	.50	1.0
40'	1	8.0%	12.6%	25.2%
	1,5	4.0	8.0	16.0
	2,5	2.5	5.0	10.0
	4	1.60	3.2	6.4
	6	1.0	2.0	4.0
	10	.625	1.25	2.50
80'	1,5	8.0%	16.0%	32.0%
	2,5	5.0	10.0	20.0
	4	3.2	6.4	12.8
	6	2.0	4.0	8.0

ICATM600 SPECIFICATIONS
