MANUAL DE USUARIO ICA 800V PEAVEY
Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligrosso” sin ais-lamiento dentro de la caja del producto y que pueda tener una magnitud suficiente como para constituir riesgo de descarga electrica.
Este Trickbone tiene el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la informacion que viene con el producto.
PRECAUCION: Riesgo de descarga electrica;NO ABRIR!
PRECAUCTION: Para disminuir el riesgo de descarga electrica, no abra la cubierta. No hay piezas utiles bajo.
Deje todo mantenimiento en manos del personal的技术ico@cualificado.
ADVERTENCIA: Para evaporar descargas eletricas o peso de incendio, nocede expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea mas advertencias en la guía de operación.
Felicidades en su compra de un amplificador de Acústica Arquitectónica ICA™ (Amplificador de Contratistas Acústicos por sus siglas en Inglés) de Peavey Electronics. Por favor lea este manual con atencion, especiallyla seccion de SEGURIDAD en la pagina 18.Esta contiene informacion vital para la operation segura del amplificador. Por favor tomese el tiempo de llenar y mandar su tarjeta de registrar del producto.
La série de amplificadores ICA presenta一个新的 niveles de valor y flexibilitad nunca antes(ofrecidos en el mercado de contrastistas. La série ICA incluye modelosspecificamente diseñados para alimentar salidas de 4 ohmios, salidas de 70.7 voltios y salidas de 100 voltios. Las salidas de 70.7 voltios y 100 voltios peuvent ser alimentadas directamente, eliminando la necessities de transformadores. Estos amplificadores cubren casi todas las necessities de distribución o instalación de poder de sonido imaginables.
Los amplificadores de la série ICA han sido construidos para que Sean durables con materiales de alta calidad para proportionscar la proteccion requerida a los circuitos y proteger al amplificador de situaciones "de la vida real".
Si require informacion adicular o asistencia en la operation de este producto, por favor llame al Departamento de Servicio al CLIENTe de Peavey Electronics o su representante de Peavey local. Las sugerencias que nos ayuden a mejorar nuestros produits永远不会 son bienvenidas.
DESEMPACAR
Por favor inspeccione el amplificador cuando lo despaque. Si enquiryra algo n daño, informé a su distribuidor inmediamente. Sólo el signatario puedaellar a cabo un reclamo con el transporte en caso que se hayan experimentado daños durante el flete. Asegúrese de guardar la caja y todos los materiales de empaque. Si alguna vez fuera NEEDario enviar el producto Peavey Electronics o algo n de sus centros de service, o distribuidores, use sólo los materiales de empaque originales.
INSTALACION Y MONTURA
Los amplificadores de la série ICA son unidades de 2 o 3 espacios de rack con 15 3/4" (400 mm) de profundidad que se pueda montar en un rack estándar de 19". En todos los amplificadores se proportionsan agujeros alANTE para montar la unidad.
INSTALLACION BÁSICA
- Acomode el amplificador en el espacio de rack sobre lo quiera instalar, asegurándose de Maintener suficiente espacio de acceso, como de ventilacion de enfiambre. Para mas informacion, ver las secciones de Instalacion y Montura y Requisitos de Enfiambre.
- Lleave a cabo las conexiones de entrada necessities en los bloques de terminales del panel trasero. Use las conexiones apropriadas para configuracion estereo, paralelo, mono (en puente), y configuracion de tierra. Vea la seccion de Configuracion de Modos de Señal y Módulo de Conexiones de Entrada para más informacion.
-
Conecte las bocinas o altavoces al modulo de salute. Asegúrese delearvar a cabo las conexiones correctas para estéreo, paralelo o mono/puente. Vea la sección Conectores de Salida de Bocinas para más información.
-
Lieve a cabo las conexiones de poder, cubriendo las necessities del amplificador. Vea las secciones CONECTOR IEC y Requisitos de los circuitos de CA para más información.
- Gire el interruptor de poder (AC POWER) de tres posiciones a la posicion ON y suba los atenuadores de ganancia (LEVEL) en el panel trasero a los niveles deseados.

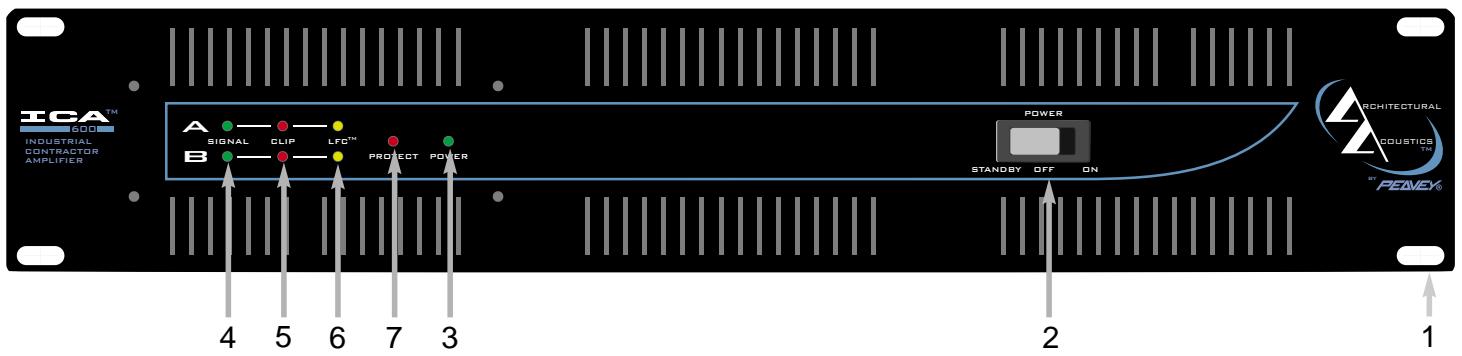

CHARACTERÍSTICAS DEL PANEL FRONTAL
1. INSTALLADOR PARA RACK
Estos agujeros se proportionsan en todas las unidades para su instalacion.
2. INTERRUPTOR DE PODER (AC POWER) DE TRES POSICIONES
Un interruptor de poder de tres posiciones se enquiryra en el panel frontal. La capacité de encender secuencialmente de forma remota es estandar. Con el interruptor presionado hacer la posicion de afluera, el amplificador está encendido. La posicion del medio es apagado y la posicion adentro es STANDBY. Cuando se selecciona STANDBY el amplificador pueda ser activado por circuitos de encendido secuencias. Vea la seccion Encendido/Apagado secuencial para más informacion.
3. LED DE PODER
El LED de poder se enciende cuando el amplificador está encendido.
4. LED DE SENAL
Cada canal cuenta con un LED deolenal que se ilumina cuando el amplificador excede 1 voltio.
5. LED DE CLIP
Cada canal cuenta con un LED de clip que se ilumina en el punto de saturacion, e indica que los circuitos internos estan reduciendo la ganancia del amplificador para permitir el uso de todo el poder. Vea la seccion sobre Proteccion para más informacion.
6. LFC™ LED
Cada canal cuenta con un LED de LFC (Corrección de Carga Fallida, por sus siglas en Inglés). Este LED se enciende cuando el canal del amplíficator detecta una energia de conditiones anormales. Los circuitos internos instantáneamente reducen la ganancia del canal para permitir que el amplíficator opere a un niven seguro a pesar de la energia anormal. Vea la sección sobre Protección para más información.
7. LED DE PROTECCION
Si el amplificador acababa de ser encendido o ha detectado una condicion fallida, los relays de salute seAbrirán, iluminando este LED.

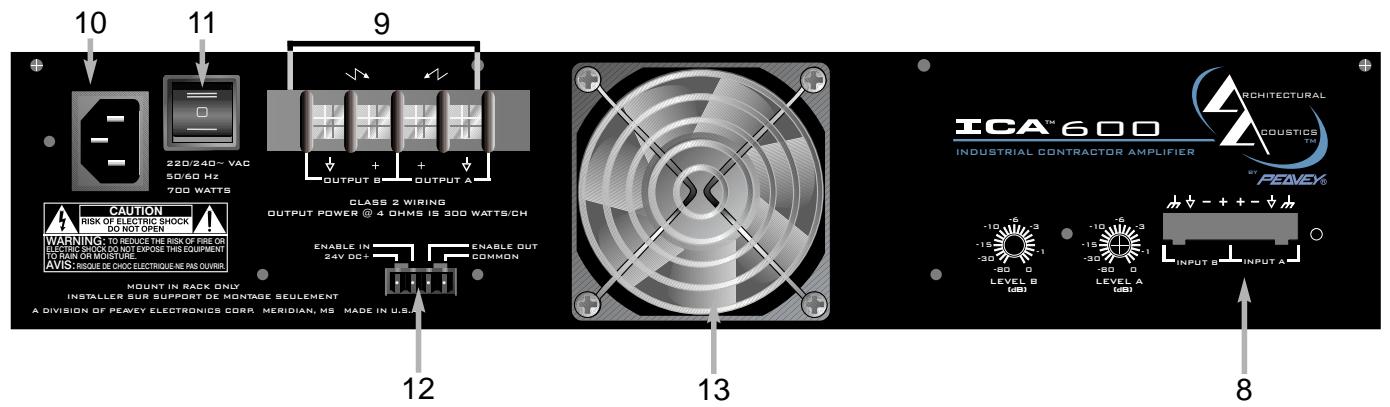

CHARACTERÍSTICAS DEL PANEL TRASERO
8. SECCION DE ENTRADA
La série ICA cuenta con connectores de entrada y atenuadores rotivos individuales para cada canal como equipuesto estándar. Las connexiones en los connectores de entrada permiten que la Tierra de la seals de audio sea connectada o levantas de la tierra del chasis.
9. CONECTORES DE SALIDA DE PARA CABLES
Se ha proportionsado una sección a la que se pueda conectar cables pelados para bocinas. Estas secciones peuvent alimentar hasta 2 cables de medida 10 por conductor.
10. Conector de Poder IEC
AnconectordepoderIECestandarestada localizado enla partesuperior izquierda del panel.
trasero del amplificador.Se incluye un cable de CA que cuenta con la capacité de voltaje
requerida para operar la unidad.
11. Fusible
Hay un Fuseible protector de CA que está localizzato en la parte superior izquierda del panel trasero del amplificador. Si el Fuseible salta, presiónelo a su posición inicial para regresar el amplificador a modo de operación normal. Si el Fuseiblecede saltando, el amplificador necesita servicios. No continue presionando el Fuseible, ya que thisould resultar en serios daños internos además de crear situaciones peligrosas.
12. Interruptor de Encendido Secuencial
La série ICA™iene equipada con encendido secuencial de control remoto activado al seleccionar la posicion STANDBY en el interruptor frontal. El amplificador sera activado al aplicarle un voltaje entre 12 y 24 voltios CD a la terminal trasera de 4 pins, y al haber connectado la terminal ENABLE al la terminal de +24 voltios CD. Cuando no hay voltaje presente o la connexion ENABLE es abierta, el amplificador se apagará. Otros amplificadores ICA peuvent ser connectados en series (daisy-chain) connectando todas las terminales de +24 voltios CD juntas, todas las terminales COMMON juntas, y connectando las salidas ENABLE OUT a las entradas ENABLE IN del suiviente amplificador. Un conector para este tipo de conexiones es incluido con el amplificador.
13. Rejilla del Ventilador
Un ventilador continuo de CD provee aire fresco al amplificador. Nunca bloquee esta entrada. El ventilador opera únicamente cuando el amplificador requires enfiambre.
OPERACION
REQUISITOS DE TAMANO DE CIRCUito DE CA
Los requisitos de poder para los amplificadores ICA™ han sido calculados en estado "Idle", a 1/8 de poder (condiciones de música típicas), 1/3 de poder y poder máximo. El máximo de poder重要因素 es limitado por el interruptor (breaker) del circuito. Consulte las fichas de specifications para sabercer las necessities de corriente de cada amplificador. Los daños que Sean resultado de conectar el amplificador a fuentes inapropiadas no son cubiertos por ninguna garantía. NOTA: Siempre apague y desconnecte el amplificador de la corriente antes depear a cabo conexiones de audio. Como una medida adicular de precaucion,onga los atenuadores de entrada al minimum al encender.
REQUISITOS DE ENFRIAMENTO
Los amplificadores de la série ICA usan un sistema de enfiambre por medio de aire forzado paramantener una temperatura baja y uniforme incluo durante su operation. El aire de enfiambre es introducido por medio de un ventilador continuo de velocidad variable montado en el panel trasero, y sale por las aberturas en el panel frontal. El ventilador se mantendra apagado hasta que la temperatura de operación alcance los 45^ C (113^ F). Asegúrese que exista suficiente espacio alrededor del panel trasero del amplificador para permitir que el aire pase. NOTA: Si el amplificador está instalado en un rack no use puertas o paneles de cobertura en la parte trasera o frontal sin presurizar la parte trasera del rack. Searialle el tipo de rack que use, asegúrese que el aire caliente pueda escapar libremente, y que no exista resistencia a la entrada de aire frío por la parrilla trasera. Tanto el aire que entra como el que sale deben fluir sin resistencia.
HIBERNACION (HIBERNATION™)
Todoos los amplificadores de la série ICA incluyen circuitos de Hibernacion. Las necessities de corriente y las emisiones termales son minimas cuando se identifica que no existe Seed al entrada por mas de un minuto. Una vez que la signal está presente la Hibernacion inmediamente regresa el amplificador a modo de operacion normal. Las specifications de requisitos de corriente durante la Hibernacion estan incluidas en las specifications bajo Requisitos de Corriere en bajo uso.
EMISIONES TÉRMICAS
El instalador o diseñador debe specifiesar las necessities de enfiambre. Haga referencia a las fichas de specifications en la parte trasera de este manual para cifras cuales de emisiones tírmicas.
CONEXIONES DE ENTRADA
Las connexiones de entrada acceptan señales de audio tanto balanceadas como no balanceadas. Para usarse con una fuente no balanceada, se debe amarrar la entrada invertida (-) a tierra instalando un cable a la tierra de la sealsal. Si la entrada sedea flotando, el resultado sera una perdida de 6 dB.
CONFIGURACION DE MODO DE SENAL
Los amplificadores de la série ICA™ han sido configurados en Estéreo (2 canales), Modo Puentado o Modelo de operación en Paralelo en las entradas.
Para mandar la mesma seals a los dos canales (modo paralelo), conecte la seals de entrada al CANAL A por medio de su connexion de entrada. Conecte cables de las terminales positiva y negativa de la connexion del CANAL A a las connexiones de las terminales respectivas del CANAL B.
Ahora los dos canales comparten la seals del CANAL A, pero operaran independiente. Las bocinas son connectadas en modo estereo.
El Modelo “Puenteado” (Bridged) convierte el amplíficator en una unidad de un solo canal con una capacité de poder igual a lasuma de los dos canales, y con una carga del doble que la de un solo canal. En Modelo Puenteado los canales operan con polaridades opuestos entre ellos para que un canal ‘empujé’@mstead que el除外 ‘jala’ al mismo nivel. La seals conectada a la connexion de entrada conectando la terminal positiva (+) de la Entrada A a la terminal negativa (-) de la Entrada B y la terminal negativa (-) de la Entrada A a la terminal positiva (+) de la Entrada B. Ambos atenuadores (A y B) son usados para controlar el nivel de la seals, y los dos deben estar al mismo nivel, preferentamente a 0 dB. Las bocinas sólo deben ser connectadas a las terminales de calidad designadas “+”. NUNCA se trate de atrirrar algoo de los canales de los cables de las bocinas cuando el amplíficator esté en Modelo Puenteado, ya que los dos lados están “calientes”. Si se usa un panel de parcheo externo para las salidas, todas las connexiones deben estar aisladas entre si y del panel. Para los amplificadores de la série ICA la impedancia de carga minima en Modelo Puenteado es 8 ohmos, lo equivalente a cargar los dos canales con 4 ohmos cada uno. Las cargas de menos de 8 ohmos peuvent activar los circuitos de LFC y también poder causar conditiones tírmicas. NOTA: A pesar del modo de operation que se utilise, NUNCA connecte las salidas del amplíficator juntas!

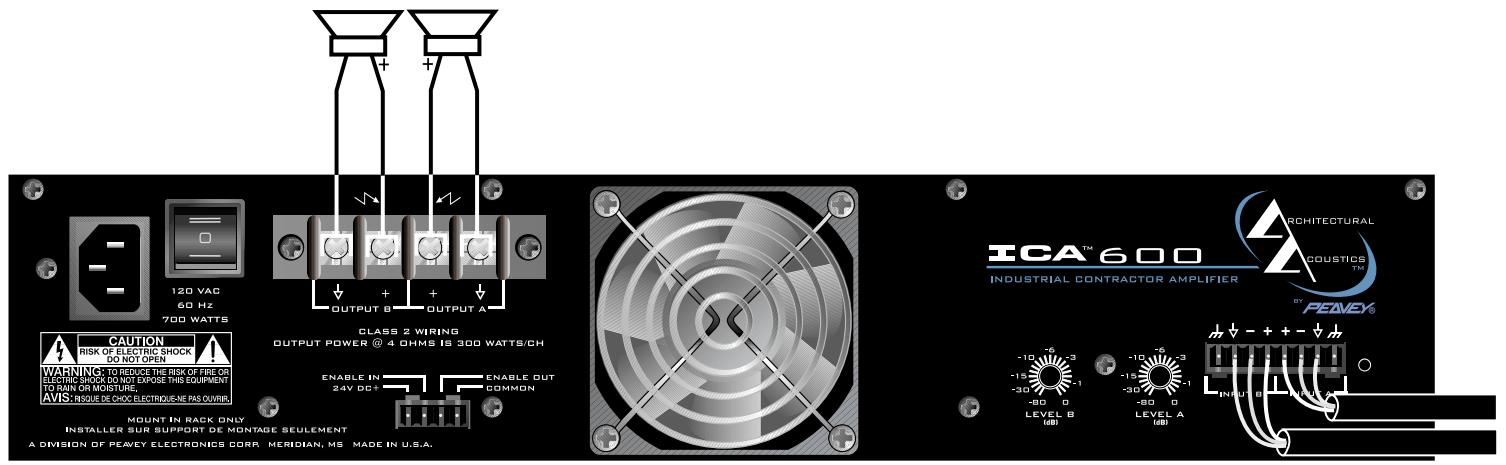

DIAGRAMA DE MODO ESTÉREO

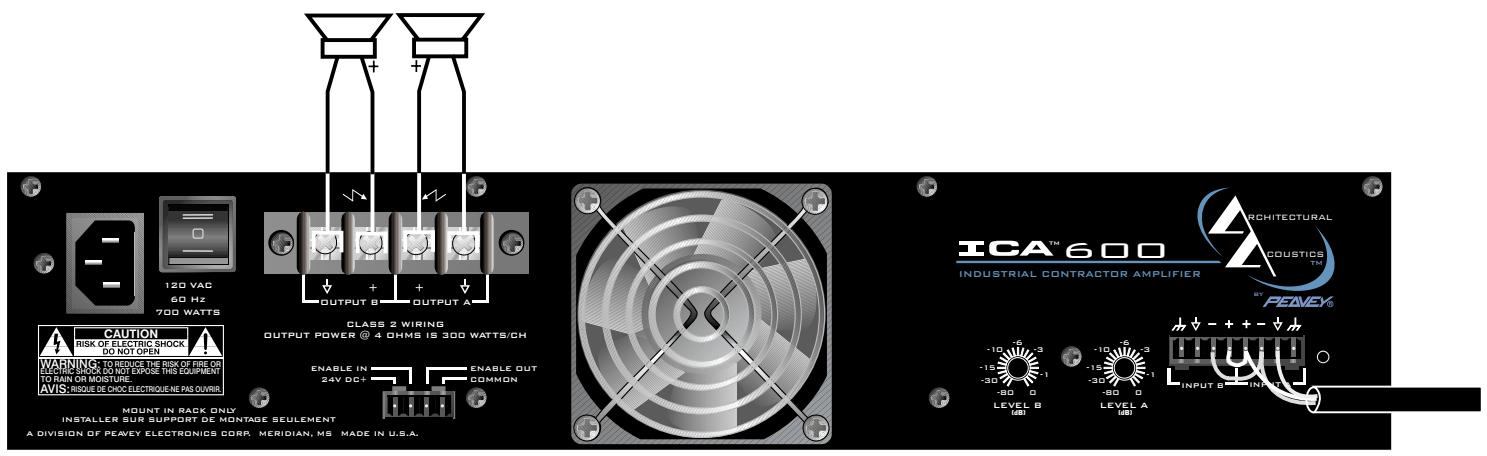

DIAGRAMA DE MODO PARALELO

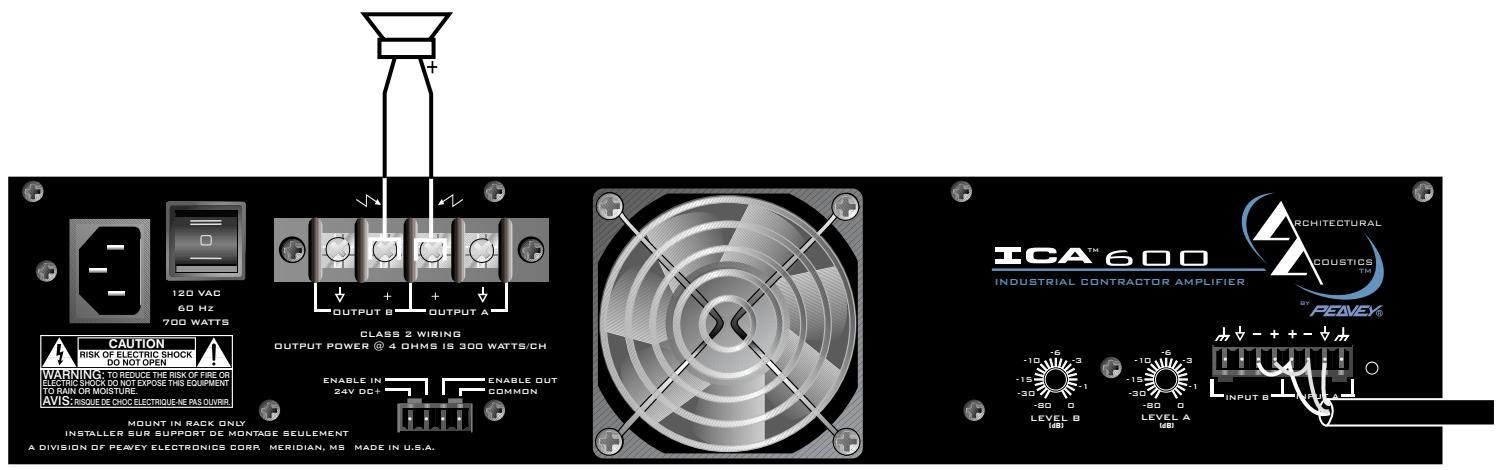

DIAGRAMA DE MODO PUENTEADO
CONEXIONES DE SALIDA DE BOCINAS
Las bocinas son connectadas usinga la barra de conexiones de salute. Se peutecuurderentes tips de cable para hacer estas conexiones. La barra de conexiones proportiencia conexiones de hasta dos cables de medida 10 por terminal. Aseguese que el amplificador esta apagado (posicion off) antes de llvar a caboequalquier conexionde bocinas.Consulte la ficha de medidas de cables en la parte trasera de este manual para encontrar una medida que minimice las perdidas de poder en los cables de bocinas. Internacional, aseguese que la impedancia de la carga no sea inferior a la de la medida del amplificador.
CONEXION DE TIERRA
Las conexiones de entrada permiten que la seals de audio se conecte a la tierra o que esta sea levantarada del chasis. Cuando sea posible, la armadura del cable de la fuente de la seals debe connectarse a la tierra del chasis. En algunos cases, particularmente si el amplificador se esta conectando en un systema existente,esto peut hacer un circuito de tierra. Si thiso suede,conecte la armadura a la tierra de la sealsolamente. La tierra del chasis también se conecta a la tierra de la CA internamente. Si la armadura del cable es conectada solo a la tierra de la seals sera variada + / - 0.6 V arriba o debajo de la tierra del chasis/CA.
CHARACTERÍSTICAS DE PROTEcción
La série de amplificadores ICA™ incorpora medías de seguridad y protección derivadas de años de experiencia en Peavey. Los amplificadores son construidos de forma durable con componentes de alta calidad e incorporan circuitos de seguridad para proteger al amplífador de “eventos de la vida real”.
LIMITE DE CLIP
En el punto de máximo poder, o punto de clip (o saturación), la ganancia automatistically sera reducida, protegiendo a las bocinas contra daños por ondas cuadradas que de另一边forma serian producidos. Este es indicado por la iluminacion del LED de CLIP. La operation normal de la unidad no disparará el limite de clip,sole la saturacion excessiva o continua.La operation de esta medida de seguidad es transparente y se mantiene el rango completo de Frequencias.
CORRECCION DE FALLA DE CARGA
LFC (por sus siglas en Inglés) es un circuito innovador que instantáneamente reduce la ganancia de un canal para permitir que el amplificador opere en un nivel seguro bajo una energia anormal. La activación del LFC es indicada por la iluminación del LED de LFC. La activación moderada del LFC no pueda ser identificada por el oído bajo conditiones normales. Además, si se encontrar una impedanciablemado bajo o un corte circuito durante conditiones de senal alta, el relay del amplificador se abrirá.
PROTECCION DE FADE-IN
Esta funciona se activa cada vez que el amplificador es encendido, o.after de una condidón de protección. Al encenderlo, el amplificador automatistically se encontrartra en modo de protección y mantiene las cargas a las bocinas desconnectadas hasta que el amplificador determina que el modo de operation es normal. La protección de Fade-In atena la seals durante el proceso inicial de encendido para proteger su operation. Una vez que el relay ha sido soltado, la ganancia de los canales se incremente gradualmente a su posición para liberar a las bocinas de estrés innecasario.
PROTECCION TÉRMICA
Si el amplificador detecta que la temperatura de operación alcanza niveles muy altos, el amplificador se protegerá desconectando la energia de las bocinas hasta que el amplificador regrese a temperatas de operación acceptables. Durante este tiempo el LED de PROTECCION se iluminará, y el ventilador funciona a su capacidad máximo.
CORTO CIRCUito
Si una salute tiene un corto el LFC™, el relay de bocinas y los circuitos tírmicos automatistically protegerán al amplificador. El circuito de LFC siente el corto como una condición dearga anomal y reduce la ganancia del canal a un nivel seguro para la energia e inicia la secuencia de encendido.
PROTECCION DE VOLTAJE DE CD
Si un canal del amplificador detecta voltaje de CD o señales subsonoras en sus terminales de salute, el relay de bocinas inmediamente se abrirá para prevenir daños a las bocinas. El LED de PROTECCION se iluminará para notifyar esta situación.

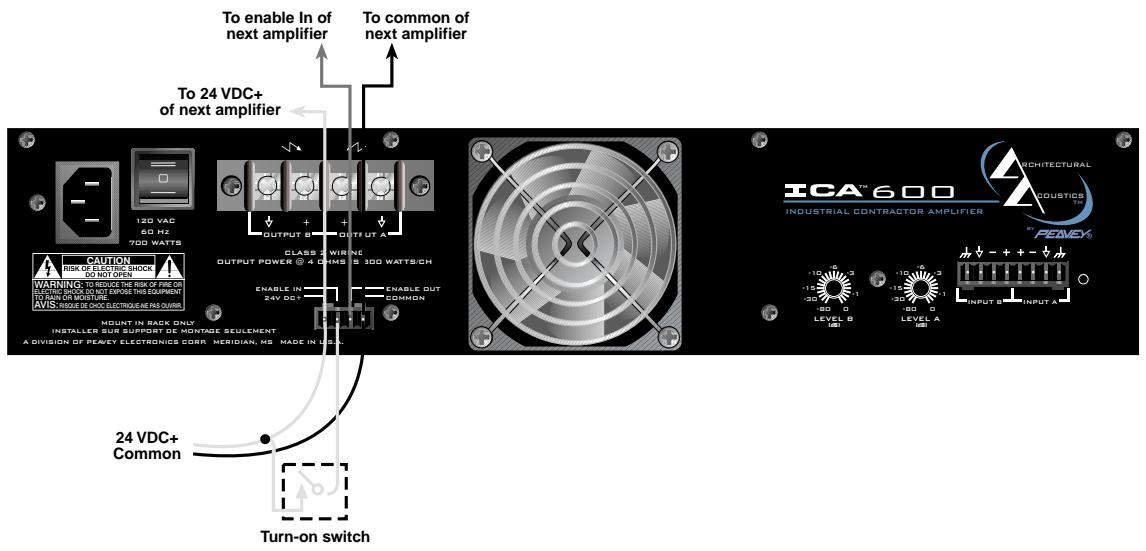

ENCENDIDO/APAGADO SECUENCIAL
La série de amplificadores ICA™iene estándar con operation secuencial remota. El interruptor general del panel frontal debe estar en la posicion STANDBY. Una fuente de poder externa que provea voltaje entre 12 y 24 voltios de CD deben ser connectada a la terminal de 4 pins del panel trasero. La connexion de salute ENABLE OUT sera connectada a la entrada ENABLE IN del suiviente amplificador. Los amplificadores de la série ICA™ son Enables connectados entre si de forma paralela y connectados a la fuente de CD connectando todas las terminales 24 V DC + juntas y todas las terminales COMMON juntas. El primer amplificador de la capena requiere una cerradura SPST entre su terminal 24 V DC + y su terminal ENABLE OUT para起初 la secuencia ymantener a todos los amplificadores de la capena encendidos.
Encendido/Apagado Secuencial
FICHA DE MEDIDAS DE CABLES
| Longitud De cable (pies) | Medida de cables Aislados (AWG) | Poder Perdido a 8 ohmios | Poder Perdido a 4 ohmios | Poder Perdido a 2 ohmios |
| 5' | 18 AWG | .79% | 1.58% | 3.16% |
| 16 | .5 | 1.0 | 2.0 | |
| 14 | .31 | .62 | 1.24 | |
| 12 | .20 | .40 | .80 | |
| 10 | .125 | .25 | .50 | |
| 10' | 18 AWG | 1.58% | 3.16% | 6.32% |
| 16 | 1.0 | 2.0 | 4.00 | |
| 14 | .62 | 1.25 | 2.50 | |
| 12 | .40 | .80 | 1.6 | |
| 10 | .25 | .50 | 1.0 | |
| 40' | 18 AWG | 8.0% | 12.6% | 25.2% |
| 16 | 4.0 | 8.0 | 16.0 | |
| 14 | 2.5 | 5.0 | 10.0 | |
| 12 | 1.60 | 3.2 | 6.4 | |
| 10 | 1.0 | 2.0 | 4.0 | |
| 8 | .625 | 1.25 | 2.50 | |
| 80' | 16 AWG | 8.0% | 16.0% | 32.0% |
| 14 | 5.0 | 10.0 | 20.0 | |
| 12 | 3.2 | 6.4 | 12.8 | |
| 10 | 2.0 | 4.0 | 8.0 |
Especillas del ICA™ 600
Poder Medido (2 X 4 ohmios): 300 watts @ 20 Hz - 20 kHz, Los dos canales a < 0.1% THD (Distorsión Total Armónica)
Poder Medido (2 x 8 ohmios): 200 watts @ 20 Hz - 20 kHz a < 0.05% THD
Respuesta de Frecuencias: 10 Hz - 25 kHz; +0, -3 dB a 1 watt
Banda de Poder:
10 Hz - 100 kHz; +0, -3 dB a Poder Medido
THD (Distorsión Total Armónica) (2 x 4 ohmios): <0.1% @ 300 W de 20 Hz - 20 kHz con los dos canales
THD (2 x 8 ohmios): <0.05% @ 200 W de 20 Hz - 20 kHz con los dos canales
Factor de Reducción (damping) (8 ohmios): >450:1 @ 20 Hz - 1 kHz
Ganancia de Voltaje: x40 (32 dB)
Sensibilitad de Entrada: .866 voltios @ 4 ohmios, 1 voltio @ 8 ohmios
Impedancia de Entrada: 20 k ohmios, balanceada
Hum y Ruido:
-108 dB, Medido de referencia “A”
a poder medido @ 8 ohmios
Crosstalk:
-75 dB, Medido de referencia “A”
a poder medido @ 8 ohmios
Necidad de Corriente @ 1/8 power:
670 watts @ 4 ohmios, 460 watts @ 8 ohmios
Necidad de Corriente encendidosolamente (Idle): 30 watts en modo Standby
Necidad de Corriente Maxima: 1,622 watts @ 4 ohmios, 1,010 watts @ 8 ohmios
Emissiones Térmicas (BTU/hr.): 625 @ 1/3 de poder 4 ohmios, 500 @ 1/3 de poder 8 ohmios, 395 @ 1/8 de poder 4 ohmios, 350 @ 1/8 de poder 8 ohmios
Enframiento: Ventilador de CD de 80 mm, apagado hasta 45^ C, bajo velocidad variable.
Controles: 2 atenuadores en el panel trasero, Encendido / apagado secuicial
Indicadores de LEDs: 2 de Clip, 2 de Señal, 2 de LFC, 1 de protección, 1 de poder (encendido)
Proteccion: Temp., DC, arranques iniciales, subsonoro,argaincorrecta o corto
Conectadores:
Entradas debralde8-pin,
Poder secuencialde4-pin,
4-barras de terminales,IEC de CA
para corriente
Construccion:
Todo metal; chassis de 16 ga., 18 ga.
Arriba,
12 ga. En instaladores de rack
Dimensiones:
3.48" x 19" x 16.4"
88.4 mm x 483 mm x 416.6 mm
Peso: 33.6 lbs. (15.25 kg)
Especillas del ICA™ 1200
Poder Medido (2 X 4 ohmios): 600 watts @ 20 Hz - 20 kHz, Los dos canales a < 0.1% THD (Distorsión Total Armónica)
Máximo swing de voltaje RMS: 70 voltios
Respuesta de Frecuencias: 10 Hz - 25 kHz; +0, -3 dB a 1 Watt
Banda de Poder:
10 Hz - 100 kHz; +0, -3 dB a Poder Medido
THD (Distorsión Total Armónica) (2 x 4 ohmios): <0.1% @ 600 W de 20 Hz - 20 kHz con los dos canales
THD (2 x 8 ohmios): <0.05% @ 400 W de 20 Hz - 20 kHz con los dos canales
Factor de Reducción (damping) (8 ohmios): >350:1 @ 20 Hz - 1 kHz
Ganancia de Voltaje: x40 (32 dB)
Sensibilitad de Entrada:
1.22 voltios @ 4 ohmios, 1.41 voltios @ 8 ohmios
Impedancia de Entrada: 20 k ohmios, balanceada
Hum y Ruido:
-110 dB, Medido de referencia “A” a poder medido
Crosstalk:
-65 dB, Medido de referencia “A” a poder medido
Necidad de Corriente @ 1/8 power:
950 watts @ 4 ohmios, 725 watts @ 8 ohmios
Necidad de Corrente encendidosolamente (Idle): 32 watts en modo Standby
Necidad de Corriente Maxima: 2670 Watts @ 4 ohmios, 1,725 Watts @ 8 ohmios
Emissiones Térmicas (BTU/hr.): 1,100 @ 1/3 de poder 4 Ohmios, 850 @ 1/3 de poder 8 Ohmios, 635 @ 1/8 de poder 4 Ohmios 540 @ 1/8 de poder 8 Ohmios
Enframiento: Ventilador de CD de 120 mm, apagado hasta 45^ C, bajo velocidad variable.
Controles: 2 atenuadores en el panel trasero, Encendido / apagado secuicial
Indicadores de LEDs: 2 de Clip, 2 de Señal, 2 de LFC, 1 de protección, 1 de poder (encendido)
Proteccion: Temp., DC, arranques iniciales, subsonoro, cargo Incorrecta o corto
Conectadores:
Entradas debralde8-pin,
Poder secuencialde4-pin,
4-barras de terminales,IEC de CA para corriente
Construccion:
Todo metal; chassis de 16 ga., 18 ga.
Arriba, 12 ga. En instaladores de rack
Dimensiones:
5.25" x 19" x 16.4"
133 mm x 483 mm x 416.6 mm
Especillas del ICA™ 2400
Poder Medido (2 X 4 ohmios): 1200 Watts @ 20 Hz - 20 kHz, Los dos canales a < 0.1% THD (Distorsión Total Armónica)
Poder Medido (2 x 8 ohmios): 800 Watts @ 20 Hz - 20 kHz a < 0.08% THD
Respuesta de Frecuencias: 10 Hz - 25 kHz; +0, -3 dB a 1 Watt
Banda de Poder:
10 Hz - 50 kHz; +0, -3 dB a Poder Medido
THD (Distorsión Total Armónica) (2 x 4 ohmios): <0.025% @ 1200 W a 1 kHz con los dos canales
THD (2 x 8 ohmios): <0.008% @ 800 W a 1 kHz con los dos canales
Factor de Reducción (damping) (8 ohmios): >250:1 @ 20 Hz - 1 kHz
Ganancia de Voltaje: x40 (32 dB)
Sensibilitad de Entrada: 1.73 voltios @ 4 ohmios, 2 voltios @ 8 ohmios
Impedancia de Entrada: 20 k ohmios, balanceada
Hum y Ruido:
-115 dB, Medido de referencia “A”
a poder medido @ 8 ohmios
Crosstalk:
-55 dB, Medido de referencia “A” a poder medido a 8 ohmios
Necidad de Corriente @ 1/8 power:
575 watts @ 4 ohmios, 380 watts @ 8 ohmios
Necidad de Corriente encendidosolamente (Idle):35 VA en modo Standby
Necidad de Corriente Maxima: 2760 VA Limitado al tiempo del fusible)
Emissiones Térmicas (BTU/hr.): 940 @ 1/8 de poder 4 Ohmios, 615 @ 1/8 de poder 8 Ohmios, 1830 @ 1/3 de poder 4 Ohmios, 1335 @ 1/3 de poder @ 8 Ohmios
Enframiento: Ventilador de CD de 120 mm, apagado hasta 45^ C, bajo velocidad variable.
Controles: 2 atenuadores en el panel trasero, Encendido / apagado secuicial
Indicadores de LEDs: 2 de Clip, 2 de Señal, 2 de LFC, 1 de protección, 1 de poder (encendido)
Proteccion: Temp., DC, arranques iniciales, subsonoro, cargo incorrecta o corto
Conectadores:
Entradas debralde8-pin,
Poder secuencialde4-pin,
4-barras de terminales,IEC de CA para corriente
Construccion:
Todo metal; chassis de 16 ga., 18 ga.
Arriba, 12 ga. En instaladores de rack
Dimensiones:
5.25" x 19" x 16.4"
133 mm x 483 mm x 416.6 mm
Especillas del ICA™ 400V
Poder Medido (dos canales):
200 watts @ 20 Hz - 20 kHz, Los dos canales a < 0.1% THD (Distorsión Total Armónica)
Poder Medido (un canal):
215 watts @ 1 kHz a
< 0.0075% THD
Impedancia de Carga Minima:
ICA 400V-70:25 Ohmios
ICA 400V-100: 50 Ohmios
Maximo swing de voltaje RMS:
ICA 400V-70:86 voltios
ICA 400V-100: 116 voltios
Respuesta de Frecuencias:
10 Hz - 25 kHz; +0, -3 dB a 1 Watt
Banda de Poder:
ICA 400V-70:
10 Hz - 100 kHz; +0, -3 dB a poder medido
ICA 400V-100:
10 Hz - 50 kHz; +0, -.3 dB a poder medido
THD (Distorsión Total Armónica) (dos canales):
ICA 400V-70:
<0.1% @ 200 W de 20 Hz - 20 kHz con los dos canales
ICA 400V-100:
<0.15% @ 200 W de 20 Hz - 20 kHz con los dos canales
THD (un canal):
ICA 400V-70:
Factor de Reducción (damping):
ICA 400V-70:
1,000:1 @ 20 Hz - 400 Hz
ICA 400V-100:
2,000:1 @ 20 Hz - 400 Hz
Entrada CMRR:
-65 dB @ 1 kHz
Ganancia de Voltaje:
x40 (32 dB)
Sensibilitad de Entrada:
ICA 400V-70:
1.77 voltios a poder medido
ICA 400V-100:
2.5 voltios a poder medido
Impedancia de Entrada:
20 k Ohmios, balanceada
Hum y Ruido:
-110 dB, Medido de referencia “A” a poder medido
Crosstalk:
ICA 400V-70
> -70 dB, Medido de referencia "A" a poder medido
ICA 400V-100:
-65 dB, Medido de referencia “A” a poder medido
Necidad de Corriente @ 1/8 power:
ICA 400V-70: 415 watts
Necidad de Corriente @ 1/3
power:
ICA 400V-70:600 watts
ICA 400V-100:565 watts
Necidad de Corriente encendido solamente (Idle):
ICA 400V-70:
38 watts en modo Standby
ICA 400V-100:
43 watts en modo Standby
Necidad de Corriente Maxima:
ICA 400V-70:
970 watts a poder medido
ICA 400V-100:
840 watts a poder medido
Emissiones Térmicas (BTU/hr.):
500 @ 1/3 de poder,
350 @ 1/8 de poder
Enframento:
Ventilador de CD de 80 mm, apagado hasta 45^ C, bajo velocidad variable.
Controles:
2 atenuadores en el panel trasero, Encendido / apagado secuicial
Indicadores de LEDs:
2 de Clip, 2 de Senal, 2 de LFC, 1 de proteccion,
1 de poder (encendido)
Protection:
Temp., DC, arranques iniciales, subsonoro, cargo Incorrecta o corto
Conectadores:
Entradas de senal de 8-pin,
Poder secuencial de 4-pin,
4-barras de terminales, IEC de CA para corriente
Construcción:
Todo metal; chassis de 16 ga., 18 ga.
Arriba, 12 ga. En instaladores de rack
Dimensiones:
3.48" x 19" x 16.4"
88.4 mm x 483 mm x 416.6 mm
Peso:
Especillas del ICA™ 800V
Poder Medido (dos canales):
400 Watts @ 20 Hz - 20 kHz, Los dos canales a < 0.1% THD (Distorsión Total Armónica)
Poder Medido (un canal):
415 Watts @ 1 kHz a
< 0.01% THD
Impedancia de Carga Minima:
ICA 800V-70: 12.5 ohmios
ICA 800V-100:25 ohmios
Maximo swing de voltaje RMS:
ICA 800V-70: 85 voltios
ICA 800V-100: 110 voltios
Respuesta de Frecuencias:
10 Hz - 25 kHz; +0, -3 dB a 1 Watt
Banda de Poder:
ICA 800V-70:
10 Hz - 100 kHz; +0, -3 dB a poder medido
ICA 800V-100:
10 Hz - 50 kHz; +0, -3 dB a poder medido
THD (Distorsión Total Armónica) (dos canales):
ICA 800V-70:
20 kHz con los dos canales
ICA 800V-100:
<0.1% @ 400 W from 20 Hz - 20 kHz con los dos canales
THD (un canal):
Factor de Reducción (damping):
400:1 @ 20 Hz - 400 Hz
Entrada CMRR:
-65 dB @ 1 kHz
Ganancia de Voltaje:
x40 (32 dB)
Sensibilitad de Entrada:
ICA 800V-70:
1.77 voltios a poder medido
ICA 800V-100:
2.5 voltios a poder medido
Impedancia de Entrada:
20 k ohmios, balanceada
Hum y Rudo:
-108 dB, Medido de referencia "A" a poder medido
Crosstalk:
-65 dB, Medido de referencia "A"
a poder medido
Necidad de Corriente @ 1/8
power:
ICA 800V-70: 765 watts
Necidad de Corriente @ 1/3
power:
ICA 800V-70: 1,100 watts
Necidad de Corriente encendido solamente (Idle):
45 watts en modo Standby
Necidad de Corrente Maxima:
ICA 800V-70:
1,680 watts a poder medido
ICA 800V-100:
1,700 watts a poder medido
Emissiones Térmicas (BTU/hr.):
550 @ 1/8 de poder,
835 @ 1/3 de poder
Enframento:
Ventilador de CD de 120 mm, apagado hasta
45^ C,rego velocidad variable.
Controles:
2 atenuadores en el panel trasero,
Encendido / apagado secuecial
Indicadores de LEDs:
2 de Clip, 2 de Senal, 2 de LFC, 1 de proteccion,
1 de poder (encendido)
Protection:
Temp., DC, arranques iniciales, subsonoro,argaincorrecta o corto
Conectadores:
Entradas de senal de 8-pin,
Poder secuencial de 4-pin,
4-barras de terminales, IEC de CA
para corrente
Construccion:
Todo metal; chassis de 16 ga., 18 ga.
Arriba, 12 ga. En instaladores de rack
Dimensiones:
5.25" x 19" x 16.4"
133 mm x 483 mm x 416.6 mm
Peso:
Especificaciones del ICA™ 2400V
Poder Medido (dos canales): 1200 watts @ 20 Hz - 20 kHz, Los dos canales a < 0.1% THD (Distorsión Total Armónica)
Poder Medido (un canal): Esperando Resultados
Topología: Clase H
Impedancia de Carga Minima: @ 70.7 volts 6.3 Ohms
Maximo swing de voltaje RMS: 95 voltios
Respuesta de Frecuencias: 10 Hz - 25 kHz; +0, -3 dB a 1 Watt
Banda de Poder:
10 Hz - 50 kHz; +0, -3 dB a poder medido
THD (Distorsión Total Armónica) (dos canales): <0.008% @ 800 W @ 1 kHz con los dos canales
Factor de Reducción (damping): >250:1 @ 20 Hz - 1 kHz
Ganancia de Voltaje: x40 (32 dB)
Sensibilitad de Entrada: 1.77 voltios
Impedancia de Entrada: 20 k ohmios, balanceada
Hum y Ruido:
-115 dB, Medido de referencia “A” a poder medido
Crosstalk:
-55 dB, Medido de referencia “A” a poder medido
Necidad de Corriente @ 1/8 power: 497 watts
Necidad de Corriente @ 1/3 power: 1037 watts
Necidad de Corriente encendidosolamente (Idle):35 VA en modo Standby
Necidad de Corriente Maxima: 2,760 VA (con limite de tiempo de Fuseible)
Emissiones Térmicas (BTU/hr.): 940 @ 1/8 power, 1,830 @ 1/3 power
Enframiento: Ventilador de CD de 120 mm, apagado hasta 45^ C, bajo velocidad variable.
Controles: 2 atenuadores en el panel trasero, Encendido / apagado secuicial
Indicadores de LEDs:
2 de Clip, 2 de Señal, 2 de LFC, 1 de protección,
1 de poder (encendido)
Proteccion: Temp., DC, arranques iniciales, subsonoro,argaincorrecta o corto
Conectadores:
Entradas debralde8-pin,
Poder secuencialde4-pin,
4-barras de terminales,IEC de CA para corriente
Construccion:
Todo metal; chassis de 16 ga., 18 ga.
Arriba, 12 ga. En instaladores de rack
Dimensiones:
5.25" x 19" x 16.4"
133 mm x 483 mm x 416.6 mm
Peso: 51.4 lbs. (23.3 kg.)
Peso Neto: 45 lbs. (20.4 kg.)
