PCTV 310E - Carte TV PINNACLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Périphérique USB de réception TV et radio
Marque	Pinnacle
Modèle	PCTV 310E
Catégorie	Carte TV externe (boîtier)
Fonctions principales	Réception TV numérique terrestre (DVB-T), TV analogique, radio FM, capture vidéo, timeshift, enregistrement
Connectivité	USB 2.0 Hi-Speed
Tuner TV/FM	Philips FMD1216ME: TV analogique/DVB-T 48.25-863.25 MHz; FM 87.5-108 MHz
Démodulateur DVB-T	Zarlink MT352: QPSK, 16/64 QAM, bande passante 6/7/8 MHz
Formats TV supportés	DVB-T, PAL, SECAM
Entrées antenne	2 x IEC (TV et FM)
Entrées vidéo supplémentaires	S-Vidéo et composite (via adaptateur fourni)
Logiciel fourni	Pinnacle MediaCenter, Studio QuickStart, pilotes
Système d'exploitation requis	Windows XP (Familial, Pro, Media Center 2005)
Configuration minimale	Processeur 1.6 GHz, 256 Mo RAM, 5 Go disque dur, port USB 2.0
Télécommande	Incluse avec piles
Affichage par diodes	LED indiquant la mise sous tension et le fonctionnement
Dimensions (approx.)	100 x 60 x 20 mm (estimation)
Poids (approx.)	100 g (estimation)
Alimentation	Via port USB (5V)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter les liquides
Sécurité	Ne pas exposer à l'humidité, aux chocs ou aux températures extrêmes
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente

FOIRE AUX QUESTIONS - PCTV 310E PINNACLE

Le PCTV 310E est-il compatible avec Windows 10 ?

La notice indique une compatibilité avec Windows XP uniquement. Sous Windows 10, des pilotes non officiels ou des solutions de virtualisation peuvent être nécessaires.

Puis-je enregistrer des émissions TV sur mon ordinateur ?

Oui, avec le logiciel Pinnacle MediaCenter fourni, vous pouvez enregistrer des programmes TV en direct ou programmés sur le disque dur.

Comment connecter le PCTV 310E à mon antenne ?

Utilisez le câble d'antenne (non fourni) pour relier la prise ANTENNE TV du boîtier à votre antenne extérieure ou intérieure. Une seconde entrée est prévue pour la radio FM.

Le PCTV 310E fonctionne-t-il avec le câble TV ?

Oui, il peut capter les chaînes analogiques par câble ou antenne, ainsi que les chaînes numériques terrestres (DVB-T).

Quels logiciels sont fournis avec le PCTV 310E ?

Le pack contient le CD d'installation avec les pilotes, Pinnacle MediaCenter pour regarder/enregistrer, et Studio QuickStart pour le montage vidéo.

Comment utiliser la fonction Timeshift ?

Avec le logiciel MediaCenter, vous pouvez mettre en pause la TV en direct et reprendre plus tard, grâce à la mémoire tampon sur le disque dur.

La télécommande est-elle incluse ?

Oui, une télécommande avec piles est fournie pour contrôler le PCTV 310E à distance.

Puis-je brancher un magnétoscope ou un caméscope ?

Oui, via l'entrée S-Vidéo ou composite de l'adaptateur fourni, vous pouvez numériser des cassettes vidéo.

Quels types d'antenne sont recommandés ?

Pour une bonne réception DVB-T, utilisez une antenne extérieure ou une antenne intérieure active placée près d'une fenêtre, orientée vers l'émetteur.

Le boîtier chauffe-t-il en fonctionnement ?

Une légère élévation de température est normale. Assurez une ventilation suffisante et ne couvrez pas l'appareil.

MODE D'EMPLOI PCTV 310E PINNACLE

Manuel d'utilisation

F Aôut 2005

© Pinnacle Systems GmbH 2005

Tous droits réservés.

Toute reproduction ou représentation intégrale ou partielle, par quelque procédé que ce soit, du présent manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.

Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs respectifs.

Ce manuel a été imprimé avec des encres sans solvants sur papier blanchi sans chlore.

Pinnacle Systems GmbH a apporté tout le soin requis à la rédaction du manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés.

Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative.

Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers.

Les offres, contrats de vente, de livraison et d'entreprise de Pinnacle Systems GmbH, y compris le conseil, le montage et autres prestations contractuelles, reposent exclusivement sur les conditions de vente et de livraison de Pinnacle Systems GmbH.

Table des matières

Introduction.

Éléments fournis 2

Configuration requise 3

Matériel 3

Logiciels 3

Raccordements 4

Raccordement de l'ordinateur 5

Prise antenne.

Raccordement des appareils vidéo (en option).

Exemple de configuration 6

Conseils pour le positionnement de l'antenne 7

Utilisation de la télécommande 8

Affichage par diodes 8

Caractéristiques techniques 9

Système bus 9

Tuner TV/FM 9

Décodeur vidéo / Démodulateur analogique 9

Démodulateur DVB-T 9

Formats TV. 9

Contrôleur USB 2.0 A/V 10

Entrées d'antenne

Notes

Nous vous félicitons pour l'achat de votre PCTV 310e !

Le PCTV 310e réunit quatre appareils en un : il vous permet de capter les chaînes de télévision numériques terrestres (TNT ou DVB-T) et les chaînes analogiques classiques (câble ou antenne), ainsi que la radio FM. Vous pouvez également utiliser l'entrée vidéo analogique pour numériser, par exemple, vos anciennes cassettes vidéo.

La télévision numérique terrestre (TNT ou DVB-T : Digital Video Broadcasting Terrestrial) vous offre un large choix de chaînes d'une qualité d'image et de son exceptionnelle sans avoir besoin d'une antenne parabolique satellite ni du câble. Pour l'avenir, il est prévu d'intégrer d'autres services - déjà en partie disponibles au niveau local -, tels que la radio numérique, la télévision interactive et la réception de données IP.

Utilisé avec le logiciel Pinnacle MediaCenter (selon les modèles), votre PCTV 310e vous permet de regarder la télévision et d'écouter la radio non seulement en direct, mais aussi en différé (Timeshift), ainsi que de réaliser des enregistrements de grande qualité sur disque dur et DVD enregistrable.

Vous avez en outre accès aux services gratuits d'information que sont le télétexte et le guide électronique des programmes (EPG), afin de pouvoir consulter à tout moment les informations de votre choix et de programmer vos enregistrements de la manière la plus simple et la plus conviviale qui soit.

Nous vous souhaitons beaucoup de plaisir avec votre PCTV 310e !

Vous trouverez par exemple de plus amples informations sur le système DVB-T sur Internet à l'adresse www.dvb.org.

PCTV 310e

Télécommande avec piles

Cable USB

Adaptateur pour câble avec adaptateur vidéo composite supplémentaire

CD d'installation

Notice abrégée

Sur CD-ROM :

Guide utilisateur, Guide du matériel.

Guide de la télécommande

En fonction de la variante, les éléments reçus peuvent différer de ceux présentés ci-dessus. Sous réserve de modifications techniques ou de design.

Pour que votre PCTV 310e fonctionne parfaitement, votre système doit remplir les conditions suivantes :

Processeur

Au moins GHz ou processeur AMD Athlon XP équivalent (un Pentium 4 cadencé à 1,6 GHz suffit pour la simple réception DVB-T)

Recommandé ,5 GHz ou processeur AMD Athlon 64 équivalent

Mémoire vive

Au moins : 256 Mo de RAM

Recommandé : 512 Mo de RAM

Disque dur

Au moins : disque dur IDE avec pilotes Master Mode et 5 Go libres sur le disque

Recommandé : disque UDMA avec 20 Go libres sur le disque

Carte graphique

Au moins : carte graphique compatible DirectX8

Recommandé 9 ou supérieur.

Carte son

Au moins : carte son compatible DirectX 9.

Connecteur USB

Prise USB compatible 2.0 (« hi-speed »).

Lecteur graveur de CD-ROM/DVD-ROM

Au moins : lecteur de CD-ROM / DVD-ROM

Recommandé : graveur de CD ou DVD

Logiciels

Windows XP (édition familiale, professionnelle ou Media Center 2005) avec le dernier service pack.

Raccordement de l'ordinateur

Raccordez la prise USB de votre PCTV 310e à votre ordinateur.

Utilisez pour cela exclusivement le câble USB fourni.

Prise antenne

Reliez l'entrée antenne TV du PCTV 310e à l'antenne TV extérieure, à votre antenne inté

Reliez également l'entrée antenne radio du PCTV 310e à l'antenne radio extérieure, à votre antenne inté âble.

Pour raccorder les antennes, vous avez besoin des câbles correspondants.

Tenez compte du fait que la qualité des câbles influe considérablement sur la qualité de la réception.

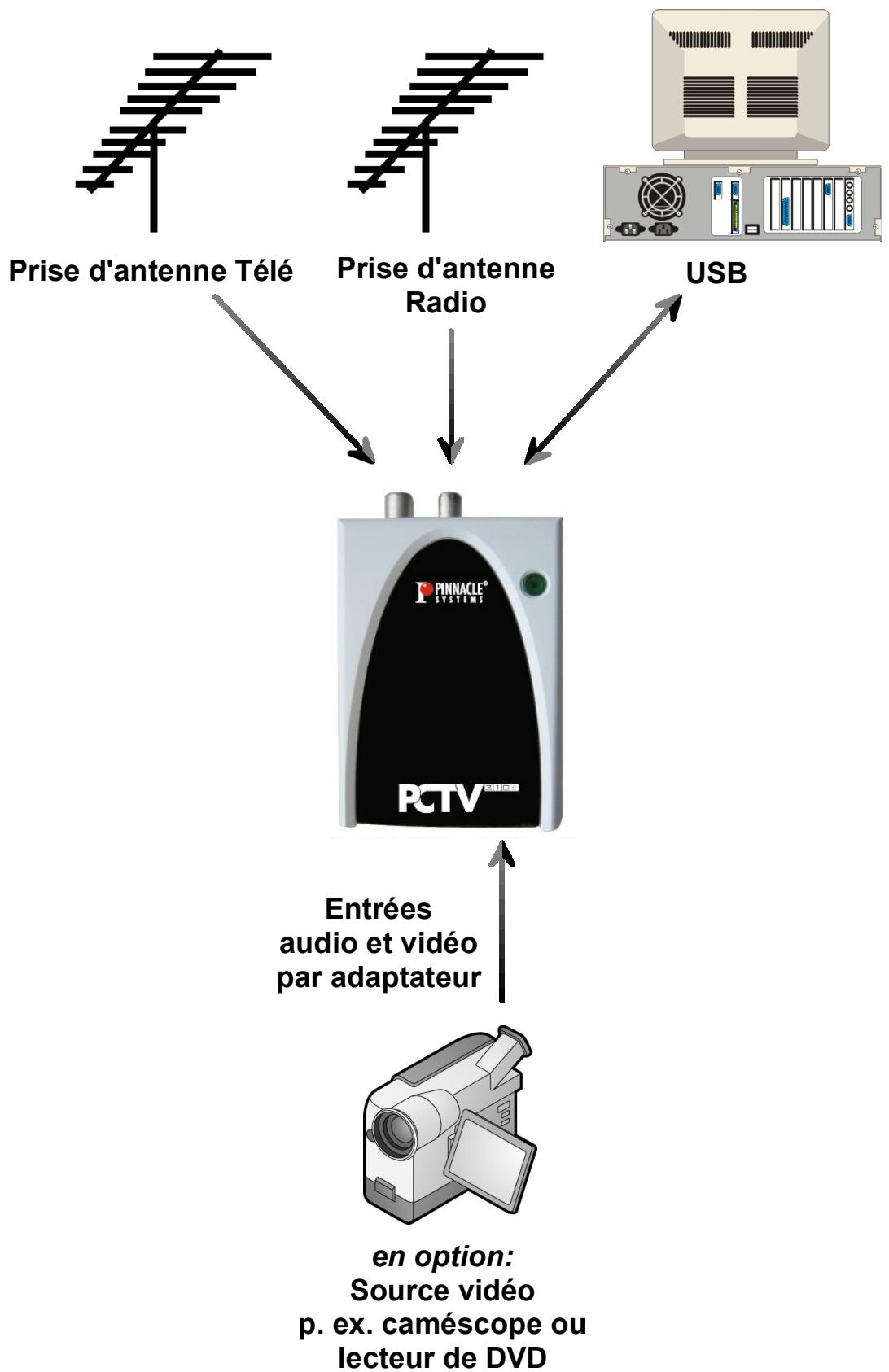

Raccordement des appareils vidéo (en option)

Reliez votre source vidéo (par exemple un caméscope, un magnétoscope ou un lecteur de DVD) à l'entrée vidéo correspondante de l'adaptateur pour câble de votre PCTV 310e.

Vous pouvez ici utiliser n'importe quel appareil vidéo fournissant un signal S-video ou un signal vidéo composite, indépendamment du système vidéo utilisé (par exemple VHS, S-VHS, Hi8 ou Video 8).

Pour raccorder votre appareil vidéo à l'entrée vidéo composite du PCTV 310e, veuillez insérer préalablement l'adaptateur vidéo composite dans l'entrée S-vidéo de l'adaptateur pour câble.

Si votre source vidéo possède une sortie S-vidéo, utilisez cette sortie plutôt que la sortie vidéo composite lors des branchements pour des raisons de qualité.

Conseils pour le positionnement de l'antenne

Pour une réception optimale des chaînes de télévision numériques, respectez les consignes suivantes :

• Orientez l'antenne dans la mesure du possible vers l'émetteur le plus proche.
• Si vous utilisez une antenne intérieure, placez-la le plus près possible de la fenêtre.
• Placez l'antenne intérieure le plus haut possible (par exemple sur une armoire).
• Ne posez pas l'antenne intérieure à proximité d'un moniteur, d'un téléviseur ou d'un appareil similaire.
• Si vous utilisez une antenne active plate, faites attention à la polarisation (en cas de doute, vous pouvez faire des essais pour déterminer si l'antenne doit être placée couchée ou debout). N'utilisez que des câbles d'antenne doublement blindés.

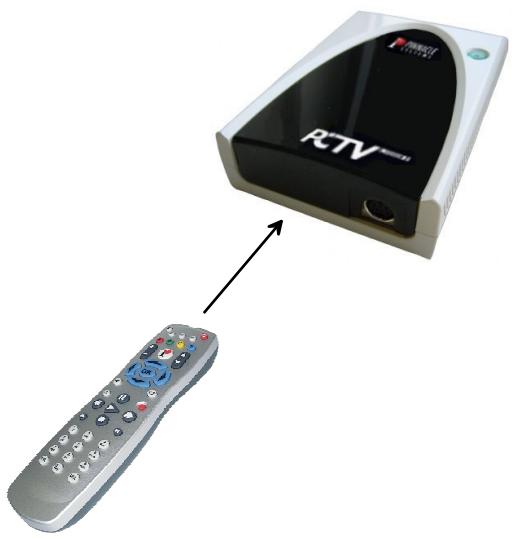

Utilisation de la télécommande

Pour commander le PCTV 310e à l'aide de la télécommande fournie en option, veillez à ce que la télécommande soit, dans la mesure du possible, orientée directement vers la zone du récepteur du boîtier PCTV 310e.

Affichage par diodes

L'affichage lumineux par diodes sur le boîtier du PCTV 310e vous indique que l'appareil est correctement raccordé et en état de marche.

Système bus

USB 2.0 (« Hi-Speed »)

Tuner TV/FM

Philips FMD1216ME

La gamme de fréquences est la suivante :

TV analogique et DVB-T : 48,25 à 158 MHz et 160 à 442 MHz (VHF) ; 442 à 863,25 MHz (UHF). Radio FM : 87,5 à 108 MHz.

Décodeur vidéo / démodulateur analogique

Texas Instruments TVP5150 / Philips TDA9887H

Démodulateur DVB-T

Zarlink MT352

16, 64 QAM, QPSK - Bande passante : 6, 7, 8 MHz - UHF, VHF

Formats TV

DVB-T / PAL / SECAM

Contrôleur USB 2.0 A/V

ULi M9207

Entrées d'antenne

IEC pour ANTENNE TV / IEC pour ANTENNE FM

Veuillez observer les remarques suivantes en cas d'utilisation de Pinnacle Studio QuickStart : pour exploiter des émissions de télévision numérique terrestre (DVB-T), enregistrez-les tout d'abord sur votre disque dur avec l'application Pinnacle MediaCenter. Vous pourrez ensuite exploiter avec Studio QuickStart les fichiers vidéo enregistrés.
