Intitulé	Détails
Type de produit	Carte tuner TV USB
Caractéristiques techniques principales	Supporte les signaux analogiques et numériques, résolution jusqu'à 720x576
Alimentation électrique	Alimentation par USB
Dimensions approximatives	10 x 5 x 2 cm
Poids	Environ 100 g
Compatibilités	Windows XP, Vista, 7, 8, 10
Fonctions principales	Enregistrement TV, lecture de vidéos, fonction pause en direct
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Disponibles auprès du fabricant ou de revendeurs agréés
Sécurité	Ne pas exposer à des températures extrêmes, utiliser uniquement avec des appareils compatibles
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - PCTV 200E PINNACLE

Comment installer le PINNACLE PCTV 200E sur mon ordinateur ?

Pour installer le PINNACLE PCTV 200E, insérez le CD d'installation fourni dans votre lecteur, suivez les instructions à l'écran pour installer le logiciel et les pilotes, puis redémarrez votre ordinateur.

Le PINNACLE PCTV 200E ne détecte pas les chaînes TV, que faire ?

Assurez-vous que l'antenne est correctement connectée et que vous avez effectué une recherche des chaînes dans le logiciel. Vérifiez également que votre signal TV est suffisamment fort.

Pourquoi l'image est-elle floue ou pixelisée ?

Une image floue ou pixelisée peut être causée par un signal faible. Vérifiez votre connexion d'antenne et essayez de repositionner l'antenne pour améliorer la réception.

Comment mettre à jour les pilotes du PINNACLE PCTV 200E ?

Visitez le site officiel de Pinnacle et recherchez la section de support. Téléchargez les derniers pilotes pour le PCTV 200E et suivez les instructions d'installation.

Puis-je utiliser le PINNACLE PCTV 200E avec Windows 10 ?

Oui, le PINNACLE PCTV 200E est compatible avec Windows 10, mais il est recommandé de vérifier la disponibilité des pilotes mis à jour sur le site de Pinnacle.

Que faire si le logiciel ne s'ouvre pas ?

Essayez de réinstaller le logiciel. Assurez-vous également que votre système d'exploitation est à jour et qu'il n'y a pas de conflits avec d'autres logiciels.

Comment enregistrer une émission avec le PINNACLE PCTV 200E ?

Ouvrez le logiciel, sélectionnez la chaîne que vous souhaitez enregistrer et cliquez sur le bouton d'enregistrement. Assurez-vous que le disque dur a suffisamment d'espace libre.

Le son ne fonctionne pas, que faire ?

Vérifiez les réglages audio de votre ordinateur et assurez-vous que le volume est activé et réglé correctement. Vérifiez également les connexions audio du PINNACLE PCTV 200E.

Comment désinstaller le PINNACLE PCTV 200E ?

Allez dans le Panneau de configuration de Windows, sélectionnez 'Programmes', puis 'Programmes et fonctionnalités'. Trouvez le PINNACLE PCTV 200E dans la liste et cliquez sur 'Désinstaller'.

Le PINNACLE PCTV 200E est-il compatible avec un Mac ?

Non, le PINNACLE PCTV 200E n'est pas compatible avec les systèmes Mac. Il est conçu uniquement pour les systèmes d'exploitation Windows.

Comment contacter le support technique de Pinnacle ?

Vous pouvez contacter le support technique de Pinnacle via leur site web, où vous trouverez des options de chat en direct, de soumission de ticket ou de numéro de téléphone pour assistance.

MODE D'EMPLOI PCTV 200E PINNACLE

Manuel d'utilisation

F Avril 2005

© Pinnacle Systems GmbH 2005

Tous droits réservés.

Toute reproduction ou représentation intégrale ou partielle, par quelles procédées que ce soit, duprésent manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.

Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs respectifs.

Ce manuel a ete imprimé avec des encles sans solvants sur papier blanchi sans chlore.

Pinnacle Systems GmbH a apporté tout le soin requis à la réduction du présence manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés.

Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative.

Pinnacle Systems GmbH se réserves le droit de proceeder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers.

Les offres, contrats de vente, de livraison et d'entreprise de Pinnacle Systems GmbH y compris conseil, montage et autres prestations contractuelles reposent exclusivement sur les conditions de vente et de livraison de Pinnacle Systems GmbH.

Table des matières

Introduction. 1

Éléments fournis 2

Configuration requise 3

Matériel 3

Logiciels 3

Raccordement à l'antenne 4

Antenne plate active 4

O u : autres antennes 5

Raccordement à l'ordinateur 6

Positionnement du PCTV 200e. 7

Positionnement libre 7

Fixation sur 1'ordinateur portable 7

Conseils de positionnement en cas d'utilisation de l'antenne plate active......9

Utilisation de la télécommande 10

Affichage par diodes 10

Caracteristiques techniques 11

Système bus 11

Tuner TV 11

Démodulator DVB-T 11

Entrée d'antenne en option 11

Notes

Nous vous felicitons pour l'achat de votre PCTV 200e !

Le PCTV 200e vous permet de capter sur votre ordinateur portable ou de bureau la télévision numérique terrestre selon la norme DVB-T (Digital Video Broadcasting-Terrestrial) avec une qualité d'image remarquable. Vous disposez en effet avec le PCTV 200e d'un apparéil exceptionnel combinant un récepteur DVB-T pour USB et une antennée plate active de la marque Hirschmann™ Multimedia (l'antenne plate est fournie en option).

Grêce à sa qualité de réception optimisée et à son autonomie par rapport à l'alimentation secteur, le PCTV 200e constitue la solution mobile idéale pour capter la télévision numérique avec votre ordinateur portable.

Le PCTV 200e vous permet de regarder la télévision non seulement en direct, mais aussi en différé (timeshift) et d'enregistrer des émissions sur disque dur et sur DVD enregistrable – sans aucune perte de qualité du son ou de l'image.

Vous avez en outre accès aux services Gratis d'information que sont le télétexte et le guide électronique des programmes (EPG) et pouvez ainsi programmer vos enregistements de la manière la plus simple et la plus conviviale qui soit.

Pour l'avenir, il est prévu d'intégrer d'autres services –déjà en partie disponibles au niveau local -, tels que la radio numérique, la télévision interactive et la réception de données IP.

Nous vous souhaitons beaucoup de plaisir avec votre PCTV 200e !

Vous trouvrez par exemple de plus amples informations sur le système DVB-T sur Internet à l'adresse www.dvb.org.

PCTV 200e

Adaptateur d'antenne

Télécommande avec piles (l'illustration n'est qu'un exemple)

Pastilles autocollantes

CD d'installation

Antenne plate active

Clip de fixation

Câble USB et 2 clips en ferrite avec clé spéciale

Notice abrégée

Sur CD-ROM :
Guide utiliser, Guide du matériel, Guide de la télécommande

En fonction de la variante, les éléments reçus peuvent différer de ceux

enumerés ci-dessus.

Pour que votre PCTV 200e fonctionne parfaitement, votre système doit replir les conditions suivantes :

Matériel

Proesseur

Au moins : Pentium III cadencé à 1,0 GHz ou processeur AMD Athlon XP comparable (seulement SD)

Recommende : Pentium IV cadencé à 2 GHz, Pentium M cadencé à 1,3 GHz ou processeur AMD Athlon 64 comparable (SD et HD)

Mémoire vivie

Au moins : 256 Mo RAM

Recommende: 512 Mo RAM

Disque dur

Au moins : disque dur IDE avec pilotes Master Mode et 5 Go libres sur le disque

Recommende : disque U-DMA avec 20 Go libres sur le disque

Carte graphique

Au moins : carte graphique compatible DirectX8

Recommende : carte graphique compatible DirectX9 ou plus

Carte son

Au moins : carte son compatible DirectX9

Connecteur USB

Lecteur ougraveur de CD-ROM/DVD-ROM

Au moins : lecteur de CD-ROM / DVD-ROM

Recommende:graveur de CD ou DVD

Logiciels

Windows XP (édition familiale, professionnelle ou Media Center 2005) avec le dernier service pack

Vous pouvez utiliser le PCTV 200e avec différents types d'antenne :

Antenne plate active

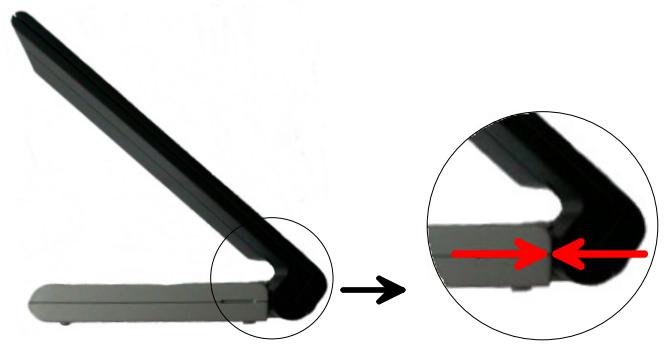

Pour monter l'antenne plate active fournie en option, insérez-la par le côte dans l'entrée antenne du PCTV 200e.

Pour pouvoir insérer l'antenne dans le boîtier du PCTV 200e, le repère gravé sur le côté de l'antenne doit se trouver dans l'axe de la fente du boîtier du PCTV 200e.

En cas d'utilisation de l'antenne plate active fournie en option ou d'une autre antenne active ne disposant pas de sa propre alimentation électrique, veillez à ce que l'alimentation électrique de l'antenne soit activée dans le menu « Réglages » de l'application Pinnacle MediaCenter. Lorsque l'alimentation électrique de l'antenne est activée, le voyant rouge est allumé sur le boîtier du PCTV 200e.

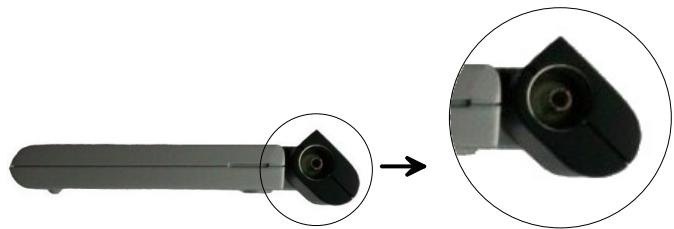

Ou : autres antennes

Si aucune antennene n'est fournie avec l'appareil ou bien si vous vous trouvez dans une zone qui ne se prete pas à la réception par une antennene interérieure, reliez le PCTV 200e à une autre antennene (par exemple votre antennene extérieure) à l'aide de l'adaptateur pour antennene :

• Insérez l'adaptateur pour Antenne fourni avec l'appareil dans l'entrée antenne sur le côte du PCTV 200e.

Veillez à ce que la patte du boîtier du PCTV 200e s'engage dans l'évidement de l'adaptateur.

• Tournez l'adaptateur jusqu'à ce qu'il s'enclenché dans le boîtier du PCTV 200e et que les deux pieces soient dans le même axe.

Reliez ensuite l'adaptateur pour antenna à votre antenna extérieure ou à une antenna interieure.

Pour raccorder une antenné, vous avez besoin des câbles correspondants.

Nous attirons votre attention sur le fait que la qualité des cables influe considérablement sur la puissance de la réception.

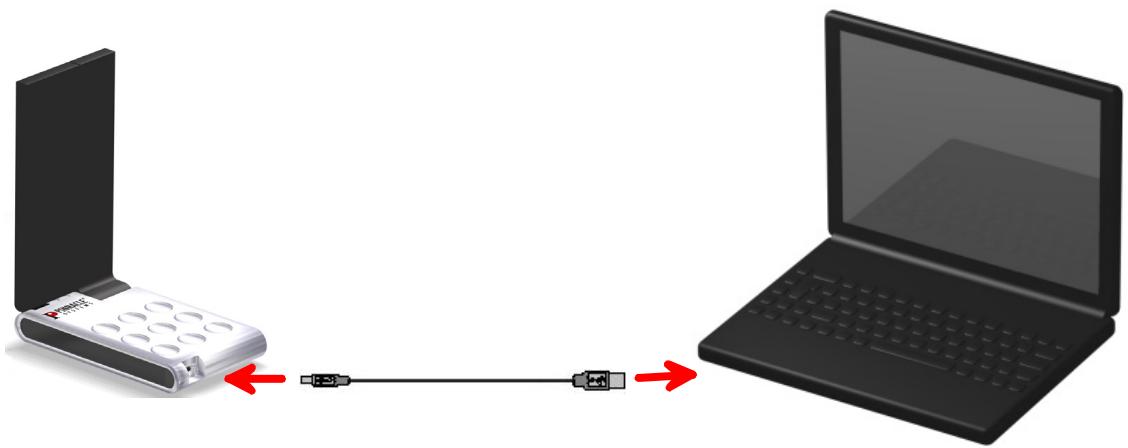

Pour raccorder le PCTV 200e à votre ordinateur, reliez la prise USB du boîtier PCTV 200e à la prise USB de votre ordinateur.

Utilisez pour cela exclusivement le cable USB fourni.

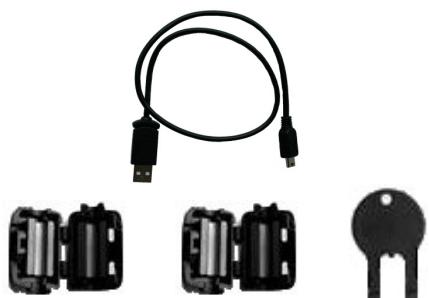

Pour minimiser de possibles interférences, nous vous recommendons de monter les ferrites fournies (voir illustration 1) sur les deux extrémités du cable USB lorsque la réception est mauvaise.
- Pour cela, insérez l'extrémité du cable USB dans le clip en ferrite et reférer le clip (illustration 2).
- Si vous ne souhaitez plus utiliser les ferrites ultérieurement, vous pouvez les ouvrir à l'aide de la clé spéciale fournie (illustration 3).

(1)

(2)

(3)

Si vous utilisez l'antenne plate active fournie en option, rabattez-la durant le sport.

Lorsque vous utilisez le PCTV 200e, dépliez toujours l'antenne et veillez à ce qu'elle soit de chant.

Vous ave plusieurs possibilités pour positionner le boîtier du PCTV 200e :

Positionnement libre

• Vous pouvez placer le PCTV 200e à l'endetroit de votrechoix.

Si vous utilisez l'antenne plate active, veilles à ce que l'antenne soit dépliée à angle droit et à ce qu'elle soit donc de chant.

ou

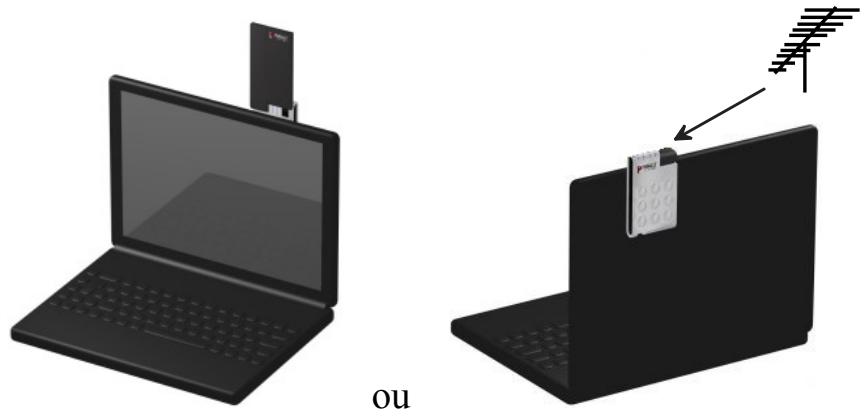

Fixation sur l'ordinateur portable

Vous pouvez également fixer directement le PCTV 200e sur votre ordinateur portable afin de faciliter une utilisation mobile. Pour cela, montez sur le boîtier du PCTV 200e le clip de fixation fourni :

• Insérez le clip de fixation sur le boîtier du PCTV 200e de manière à ce que les pattes des deux côts du clip s'enclenchent de manière audible dans les évidements du boîtier.

• Insérez ensuite à l'aide du clip le PCTV 200e sur le couvercle déplié de votre ordinateur portable.

Si vous utilisez l'antenne plate active, veilles à ce que l'antenne soit complètement dépliée et à ce qu'elle soit donc de chant.

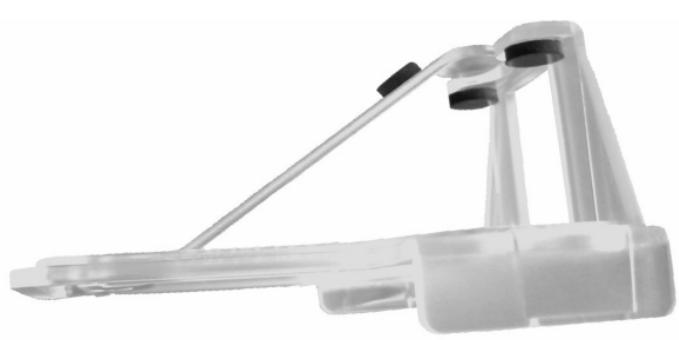

Utilisation des pastilles autocollantes

Lorsque vous utilisez le clip de fixation pour monter le boitier du PCTV 200e sur l'écran de votre ordinateur portable, observerz la remarque suivante : Si le cadre de l'écran est très plat, vous pouvez pour plus de stabilité apposer les pastilles autocollantes ci-jointes sur le clip de fixation comme indiqué sur l'illustration.

Conseils de positionnement en cas d'utilisation de l'antenne plate active

Si l'appareil est fourni avec une antennne plate active et que vous souhaitez l'utiliser - à la place d'une autre antennne - pour capter les programmes de télévision, veuillez respecter les consignes suivantes :

• Positionnez le PCTV 200e de manière à ce que l'une des surfaces de réception de l'antenne soit orientée vers l'émetteur le plus proche.
• Placez l'appareil si possible pres d'une fenêtre.
• Placez le PCTV 200e le plus en hauteur possible.
  L'appareil ne doit pas etre place a proximite d'un moniteur a tube cathodique, d'un téléviseur ou d'un apparieil similaire.

Nous attrirons votre attention sur le fait que la réception des chaînes

numériques terrestres (DVB-T) n'est pas toujours optimale à l'intérieur des bâtiments. Positionnez dans ce cas le PCTV 200e le plus en hauteur possible après d'une fenêtre ou raccordez-le à l'antenne sur le toit grâce à l'adaptateur fourni.

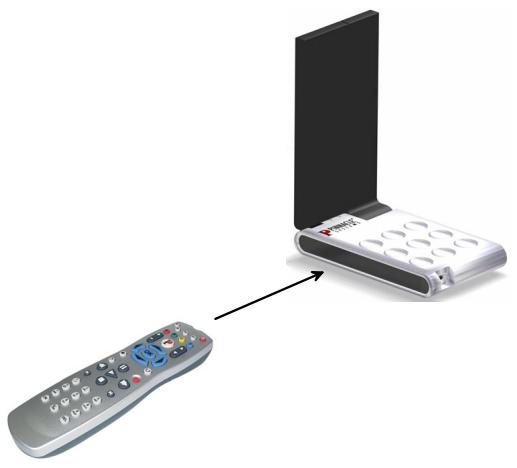

Pour commander le PCTV 200e à l'aide de la télécommande fournie en option, veiliez à ce que la télécommande soit dans la mesure du possible orientée directement vers la zone du récepteur du boîtier PCTV 200e.

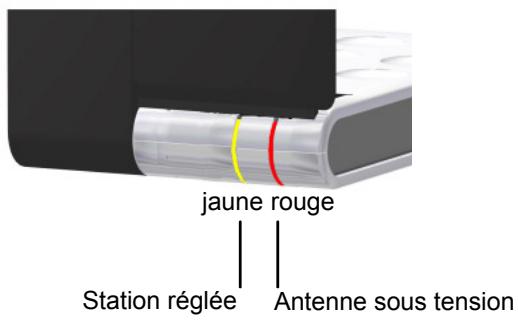

Affichage par diodes

Le PCTV 200e possède une zone d'affichage par diodes qui vous permet de contrôler le fonctionnement de l'appareil :

Lorsque la diode jaune est allumée,ILA indique que la station est correctement reglee.
- Lorsque la diode rouge est allumée, cela signifie que l'alimentation électrique de l'antenne plate active est allumée.

Pour utiliser l'antenne plate active fournie en option, il est impératif que l'imentation électrique de l'antenne soit allumée.

Système bus

La gamme de fréquences est comprise entre 45,75 et 863,25 MHz (VHF et UHF).

Démodulateur DVB-T

Zarlink MT352

16,64 QAM, QPSK
- Bande passante: 6, 7, 8 MHz
UHF, VHF

Entrée d'antenne en option

75 ohms avec 1'adaptateur IEC

Veuillez observer les remarques suivantes en cas d'utilisation de Pinnacle Studio QuickStart : pour éoperator des émissions de télévision numérique terrestre (DVB-T), enregistrrez-les tout d'abord sur votre disque dur avec l'application Pinnacle MediaCenter. Vous pourrez ensuite éoperator avec Studio QuickStart les fichiers video enregistrrés.
